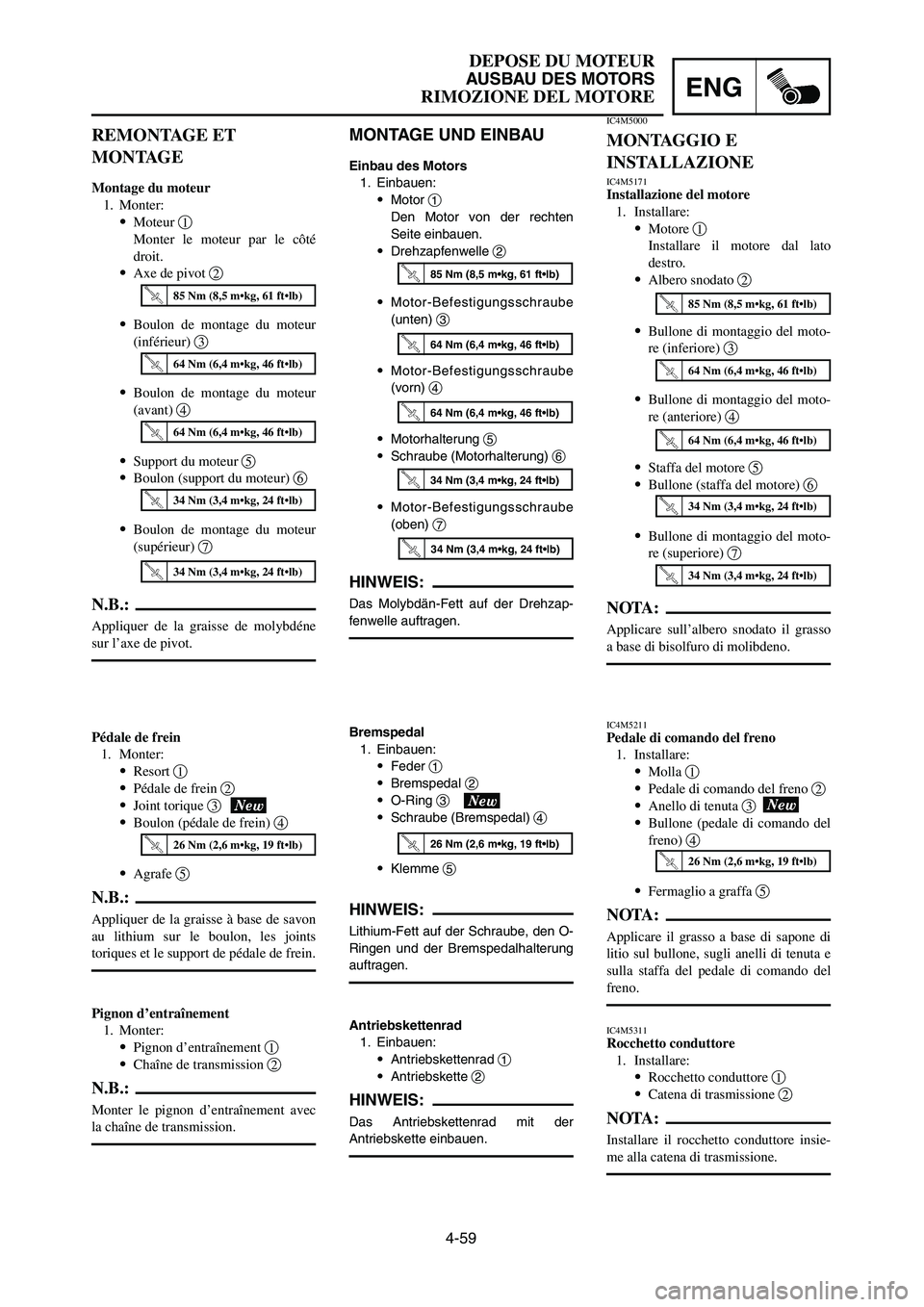

4-59
ENG
DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTORE
MONTAGE UND EINBAU
Einbau des Motors
1. Einbauen:
9Motor 1
Den Motor von der rechten
Seite einbauen.
9Drehzapfenwelle 2
9Motor-Befestigungsschraube
(unten) 3
9Motor-Befestigungsschraube
(vorn) 4
9Motorhalterung 5
9Schraube (Motorhalterung) 6
9Motor-Befestigungsschraube
(oben) 7
HINWEIS:
Das Molybdän-Fett auf der Drehzap-
fenwelle auftragen.
Bremspedal
1. Einbauen:
9Feder 1
9Bremspedal 2
9O-Ring 3
9Schraube (Bremspedal) 4
9Klemme 5
HINWEIS:
Lithium-Fett auf der Schraube, den O-
Ringen und der Bremspedalhalterung
auftragen.
Antriebskettenrad
1. Einbauen:
9Antriebskettenrad 1
9Antriebskette 2
HINWEIS:
Das Antriebskettenrad mit der
Antriebskette einbauen.
REMONTAGE ET
MONTAGE
Montage du moteur
1. Monter:
9Moteur 1
Monter le moteur par le côté
droit.
9Axe de pivot 2
9Boulon de montage du moteur
(inférieur) 3
9Boulon de montage du moteur
(avant) 4
9Support du moteur 5
9Boulon (support du moteur) 6
9Boulon de montage du moteur
(supérieur) 7
N.B.:
Appliquer de la graisse de molybdéne
sur l’axe de pivot.
Pédale de frein
1. Monter:
9Resort 1
9Pédale de frein 2
9Joint torique 3
9Boulon (pédale de frein) 4
9Agrafe 5
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le boulon, les joints
toriques et le support de pédale de frein.
Pignon d’entraînement
1. Monter:
9Pignon d’entraînement 1
9Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec
la chaîne de transmission.
IC4M5000
MONTAGGIO E
INSTALLAZIONE
IC4M5171Installazione del motore
1. Installare:
9Motore 1
Installare il motore dal lato
destro.
9Albero snodato 2
9Bullone di montaggio del moto-
re (inferiore) 3
9Bullone di montaggio del moto-
re (anteriore) 4
9Staffa del motore 5
9Bullone (staffa del motore) 6
9Bullone di montaggio del moto-
re (superiore) 7
NOTA:
Applicare sull’albero snodato il grasso
a base di bisolfuro di molibdeno.
IC4M5211Pedale di comando del freno
1. Installare:
9Molla 1
9Pedale di comando del freno 2
9Anello di tenuta 3
9Bullone (pedale di comando del
freno) 4
9Fermaglio a graffa 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sugli anelli di tenuta e
sulla staffa del pedale di comando del
freno.
IC4M5311Rocchetto conduttore
1. Installare:
9Rocchetto conduttore 1
9Catena di trasmissione 2
NOTA:
Installare il rocchetto conduttore insie-
me alla catena di trasmissione.
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
85 Nm (8,5 m•kg, 61 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
64 Nm (6,4 m•kg, 46 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
26 Nm (2,6 m•kg, 19 ft•lb)
34 Nm (3,4 m•kg, 24 ft•lb)
1C3-9-31-4D 4/28/05 2:41 PM Page 9

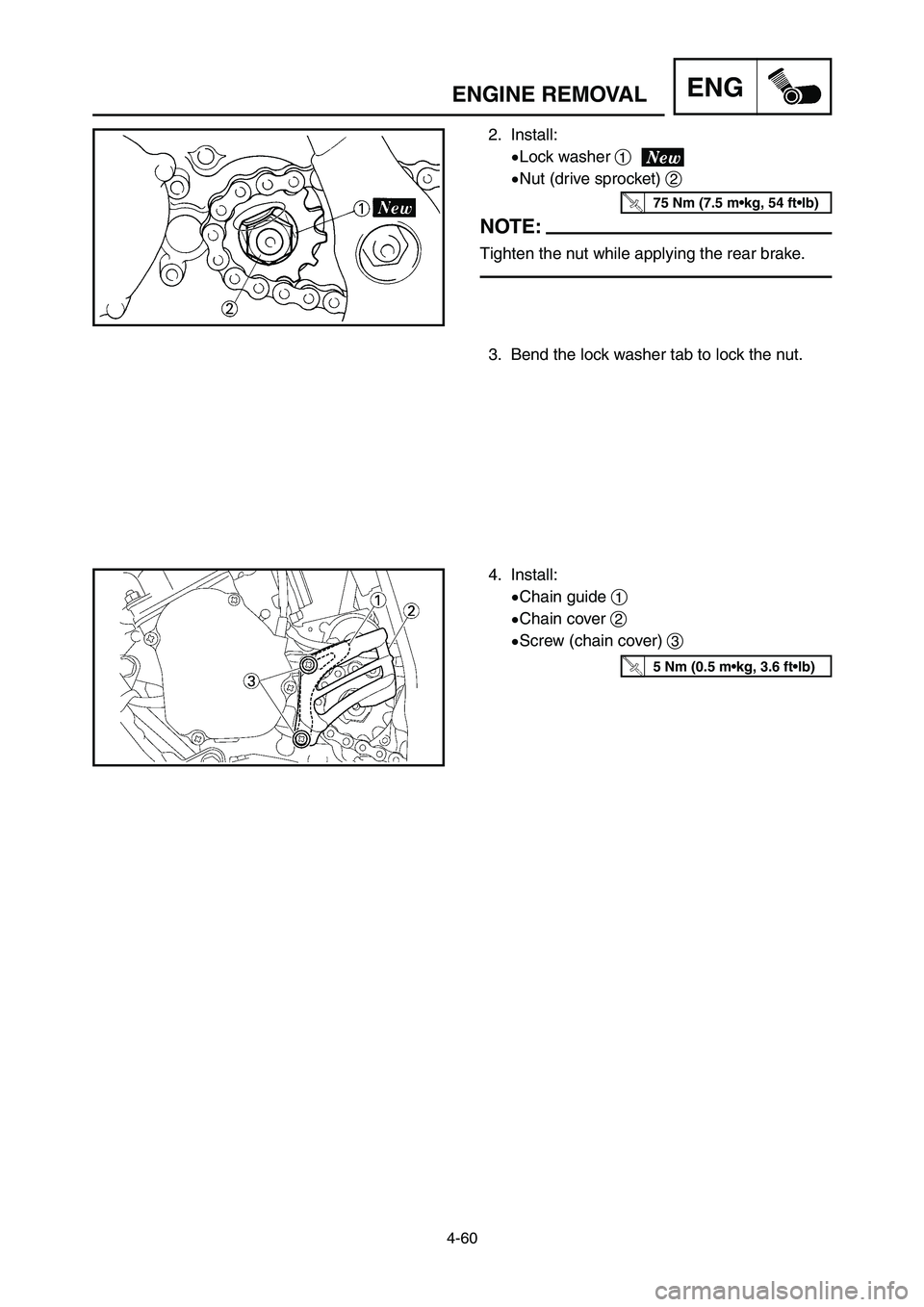

4-60
ENGENGINE REMOVAL
2. Install:
9Lock washer 1
9Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
3. Bend the lock washer tab to lock the nut.
4. Install:
9Chain guide 1
9Chain cover 2
9Screw (chain cover) 3
5 Nm (0.5 m•kg, 3.6 ft•lb)
75 Nm (7.5 m•kg, 54 ft•lb)
1C3-9-31-4D 4/28/05 2:41 PM Page 10

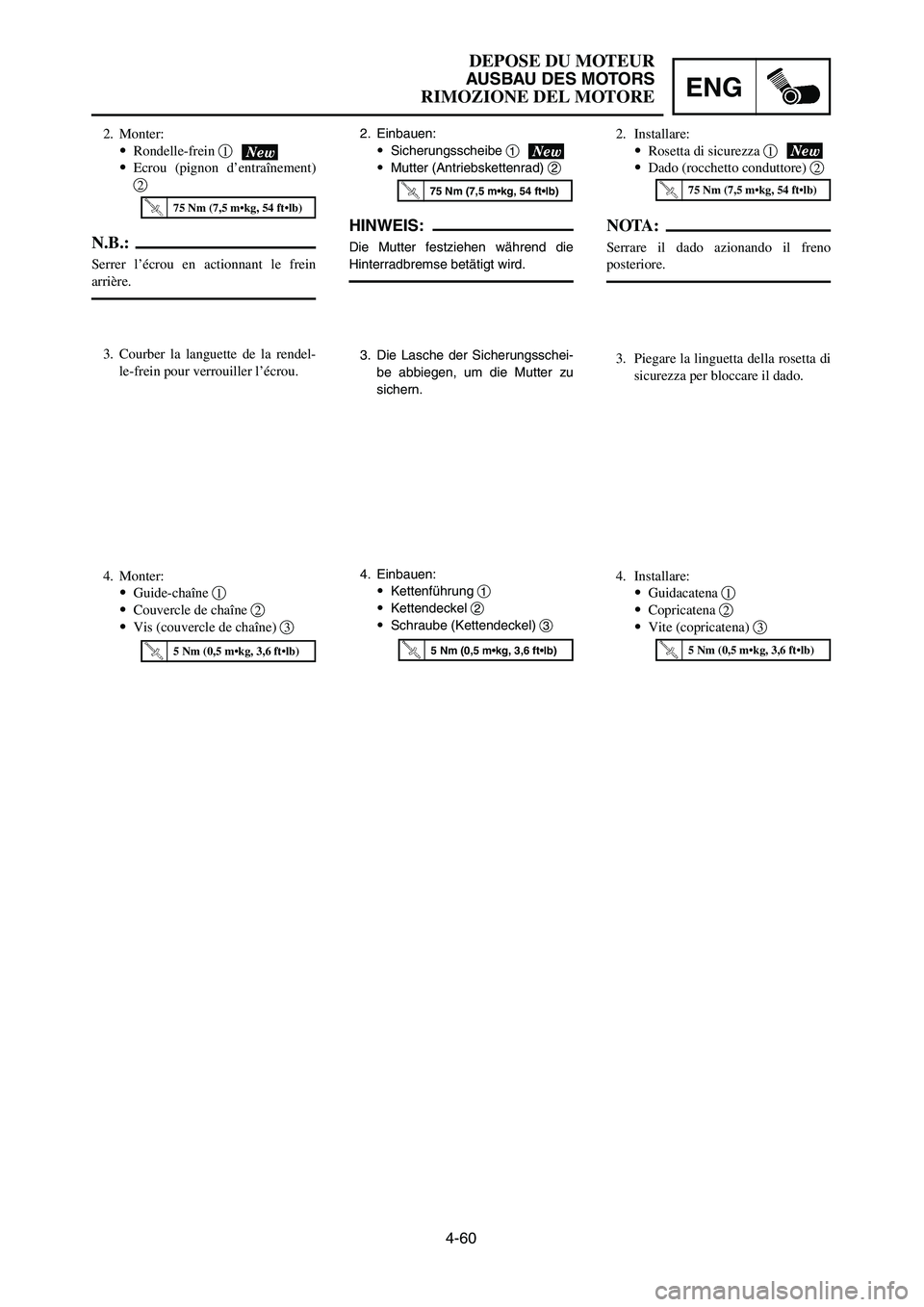

4-60
ENG
DEPOSE DU MOTEUR
AUSBAU DES MOTORS
RIMOZIONE DEL MOTORE
2. Einbauen:
9Sicherungsscheibe 1
9Mutter (Antriebskettenrad) 2
HINWEIS:
Die Mutter festziehen während die
Hinterradbremse betätigt wird.
3. Die Lasche der Sicherungsschei-
be abbiegen, um die Mutter zu
sichern.
4. Einbauen:
9Kettenführung 1
9Kettendeckel 2
9Schraube (Kettendeckel) 3
2. Monter:
9Rondelle-frein 1
9Ecrou (pignon d’entraînement)
2
N.B.:
Serrer l’écrou en actionnant le frein
arrière.
3. Courber la languette de la rendel-
le-frein pour verrouiller l’écrou.
4. Monter:
9Guide-chaîne 1
9Couvercle de chaîne 2
9Vis (couvercle de chaîne) 32. Installare:
9Rosetta di sicurezza 1
9Dado (rocchetto conduttore) 2
NOTA:
Serrare il dado azionando il freno
posteriore.
3. Piegare la linguetta della rosetta di
sicurezza per bloccare il dado.
4. Installare:
9Guidacatena 1
9Copricatena 2
9Vite (copricatena) 3
75 Nm (7,5 m•kg, 54 ft•lb)
75 Nm (7,5 m•kg, 54 ft•lb)75 Nm (7,5 m•kg, 54 ft•lb)
5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)5 Nm (0,5 m•kg, 3,6 ft•lb)
1C3-9-31-4D 4/28/05 2:41 PM Page 11

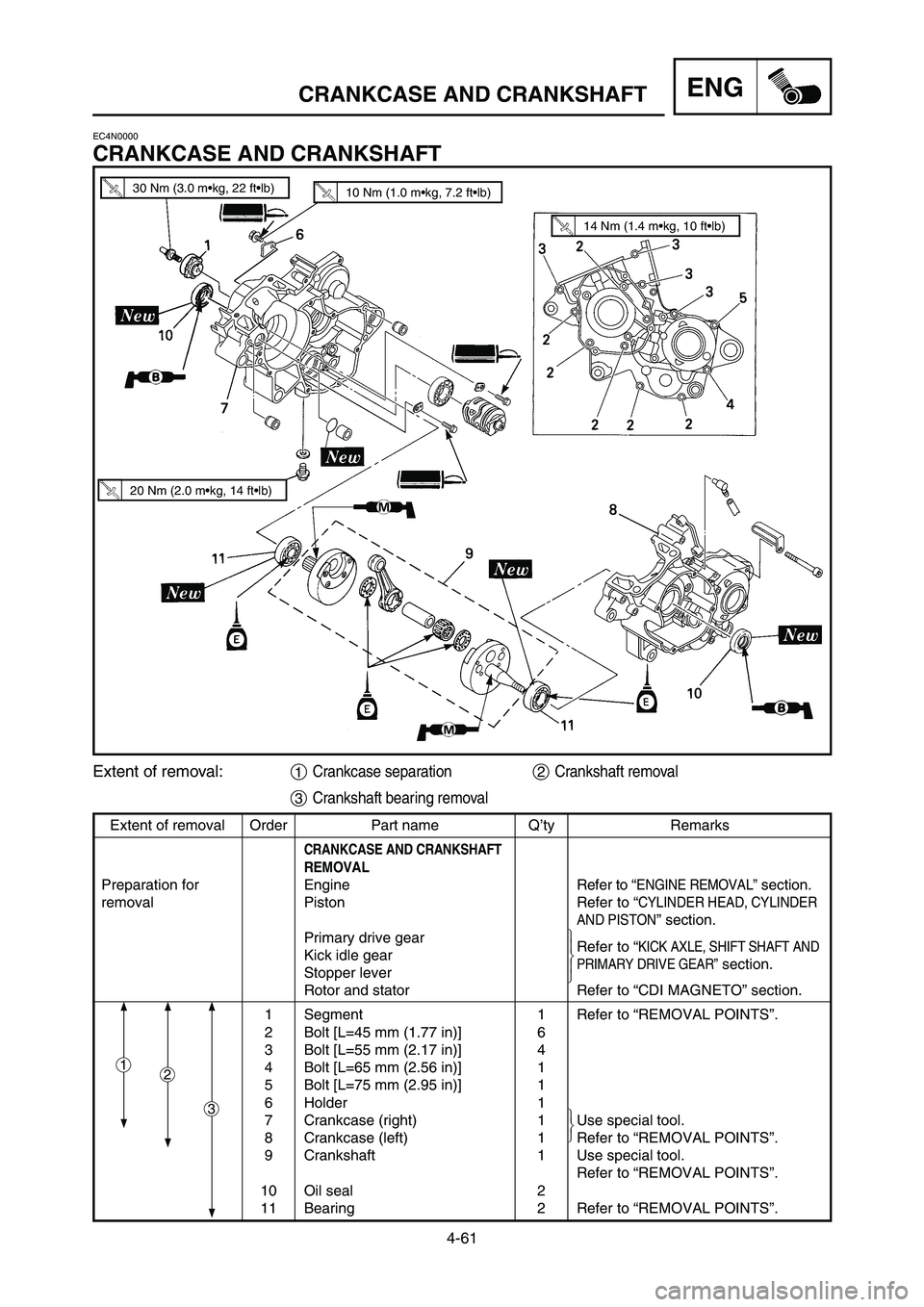

4-61
ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANKSHAFT
REMOVAL
Preparation for Engine Refer to “ENGINE REMOVAL”section.
removal Piston Refer to “
CYLINDER HEAD, CYLINDER
AND PISTON
” section.
Primary drive gear
Kick idle gearRefer to “
KICK AXLE, SHIFT SHAFT AND
Stopper leverPRIMARY DRIVE GEAR”section.
Rotor and stator Refer to “CDI MAGNETO” section.
1 Segment 1 Refer to “REMOVAL POINTS”.
2 Bolt [L=45 mm (1.77 in)] 6
3 Bolt [L=55 mm (2.17 in)] 4
4 Bolt [L=65 mm (2.56 in)] 1
5 Bolt [L=75 mm (2.95 in)] 1
6 Holder 1
7 Crankcase (right) 1 Use special tool.
8 Crankcase (left) 1 Refer to “REMOVAL POINTS”.
9 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
10 Oil seal 2
11 Bearing 2 Refer to “REMOVAL POINTS”.





EC4N0000
CRANKCASE AND CRANKSHAFT
12
3
Extent of removal:1Crankcase separation2Crankshaft removal
3Crankshaft bearing removal



30 Nm (3.0 m•kg, 22 ft•lb)10 Nm (1.0 m•kg, 7.2 ft•lb)
20 Nm (2.0 m•kg, 14 ft•lb)
14 Nm (1.4 m•kg, 10 ft•lb)
1C3-9-31-4D 4/28/05 2:41 PM Page 12

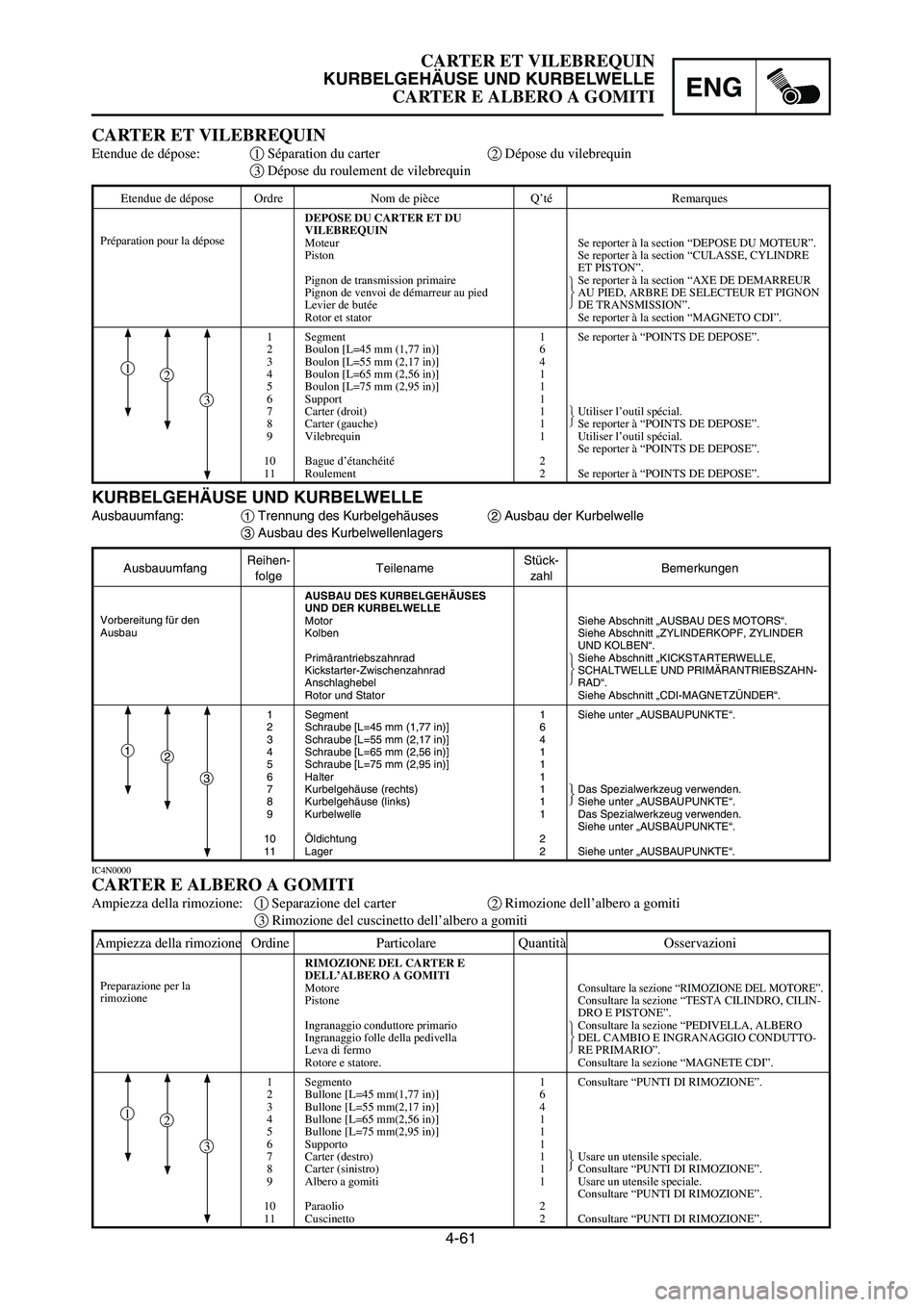

4-61
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO A GOMITI
AusbauumfangReihen-
TeilenameStück-
Bemerkungenfolge zahl
AUSBAU DES KURBELGEHÄUSES
UND DER KURBELWELLE
Motor Siehe Abschnitt „AUSBAU DES MOTORS“.
Kolben Siehe Abschnitt „ZYLINDERKOPF, ZYLINDER
UND KOLBEN“.
Primärantriebszahnrad Siehe Abschnitt „KICKSTARTERWELLE,
Kickstarter-Zwischenzahnrad SCHALTWELLE UND PRIMÄRANTRIEBSZAHN-
Anschlaghebel RAD“.
Rotor und Stator Siehe Abschnitt „CDI-MAGNETZÜNDER“.
1 Segment 1 Siehe unter „AUSBAUPUNKTE“.
2 Schraube [L=45 mm (1,77 in)] 6
3 Schraube [L=55 mm (2,17 in)] 4
4 Schraube [L=65 mm (2,56 in)] 1
5 Schraube [L=75 mm (2,95 in)] 1
6 Halter 1
7 Kurbelgehäuse (rechts) 1 Das Spezialwerkzeug verwenden.
8 Kurbelgehäuse (links) 1 Siehe unter „AUSBAUPUNKTE“.
9 Kurbelwelle 1 Das Spezialwerkzeug verwenden.
Siehe unter „AUSBAUPUNKTE“.
10 Öldichtung 2
11 Lager 2 Siehe unter „AUSBAUPUNKTE“.
KURBELGEHÄUSE UND KURBELWELLE
Ausbauumfang:1Trennung des Kurbelgehäuses2Ausbau der Kurbelwelle
3Ausbau des Kurbelwellenlagers
CARTER ET VILEBREQUIN
Etendue de dépose:1Séparation du carter2Dépose du vilebrequin
3Dépose du roulement de vilebrequin
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU CARTER ET DU
VILEBREQUIN
Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CULASSE, CYLINDRE
ET PISTON”.
Pignon de transmission primaire Se reporter à la section “AXE DE DEMARREUR
Pignon de venvoi de démarreur au pied AU PIED, ARBRE DE SELECTEUR ET PIGNON
Levier de butée DE TRANSMISSION”.
Rotor et stator Se reporter à la section “MAGNETO CDI”.
1 Segment 1 Se reporter à “POINTS DE DEPOSE”.
2 Boulon [L=45 mm (1,77 in)] 6
3 Boulon [L=55 mm (2,17 in)] 4
4 Boulon [L=65 mm (2,56 in)] 1
5 Boulon [L=75 mm (2,95 in)] 1
6 Support 1
7 Carter (droit) 1 Utiliser l’outil spécial.
8 Carter (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
9 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
10 Bague d’étanchéité 2
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
IC4N0000
CARTER E ALBERO A GOMITI
Ampiezza della rimozione:1Separazione del carter2Rimozione dell’albero a gomiti
3Rimozione del cuscinetto dell’albero a gomiti
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL CARTER E
DELL’ALBERO A GOMITI
Motore
Consultare la sezione “RIMOZIONE DEL MOTORE”.Pistone Consultare la sezione “TESTA CILINDRO, CILIN-
DRO E PISTONE”.
Ingranaggio conduttore primario Consultare la sezione “PEDIVELLA, ALBERO
Ingranaggio folle della pedivella DEL CAMBIO E INGRANAGGIO CONDUTTO-
Leva di fermo RE PRIMARIO”.
Rotore e statore. Consultare la sezione “MAGNETE CDI”.
1 Segmento 1 Consultare “PUNTI DI RIMOZIONE”.
2 Bullone [L=45 mm(1,77 in)] 6
3 Bullone [L=55 mm(2,17 in)] 4
4 Bullone [L=65 mm(2,56 in)] 1
5 Bullone [L=75 mm(2,95 in)] 1
6 Supporto 1
7 Carter (destro) 1 Usare un utensile speciale.
8 Carter (sinistro) 1 Consultare “PUNTI DI RIMOZIONE”.
9 Albero a gomiti 1 Usare un utensile speciale.
Consultare “PUNTI DI RIMOZIONE”.
10 Paraolio 2
11 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
Preparazione per la
rimozione
Vorbereitung für den
Ausbau
Préparation pour la dépose
2
3
1












2
3
1
3
21


 




 


1C3-9-31-4D 4/28/05 2:41 PM Page 13

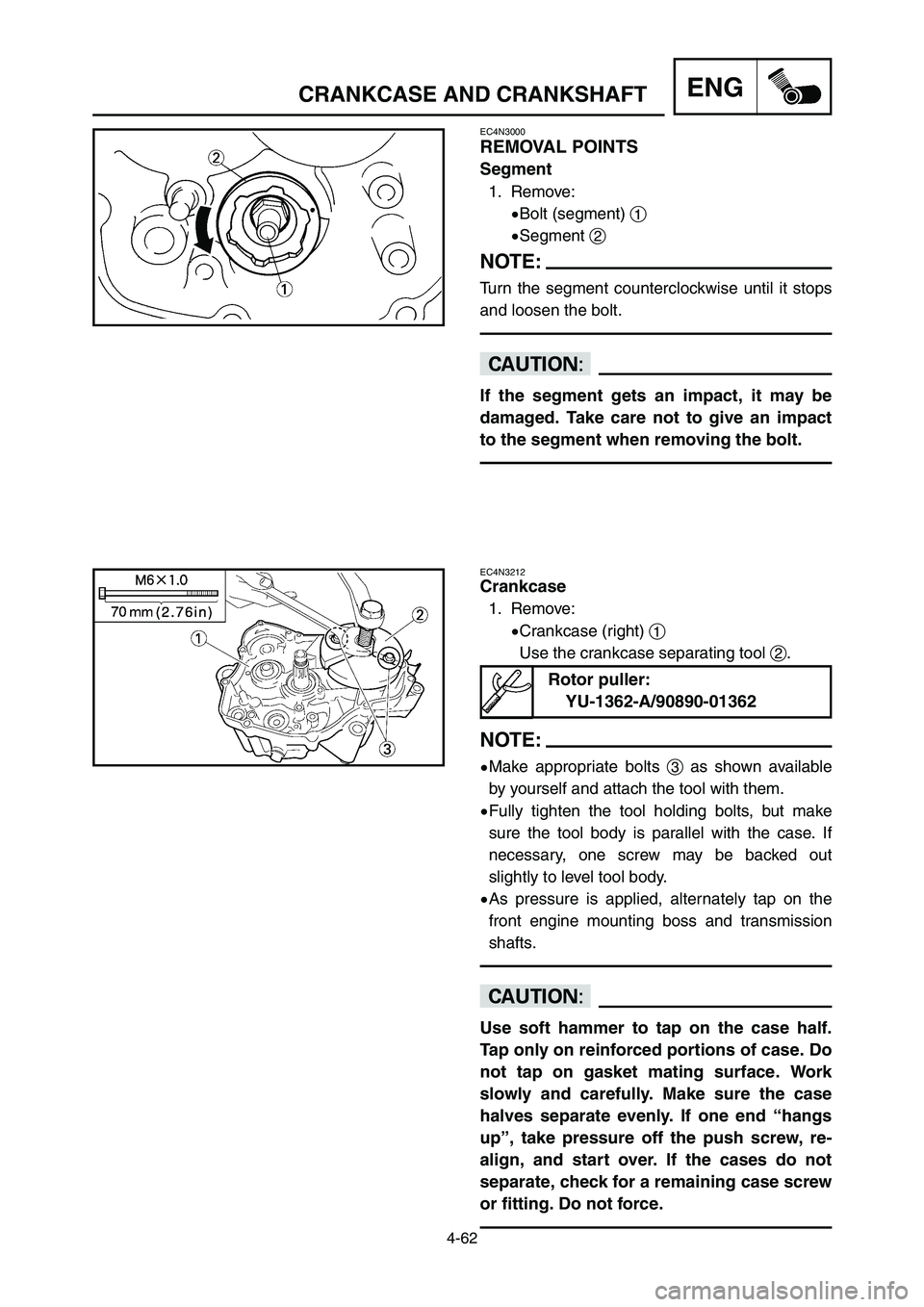

4-62
ENGCRANKCASE AND CRANKSHAFT
EC4N3212
Crankcase
1. Remove:
9Crankcase (right) 1
Use the crankcase separating tool 2.
NOTE:
9Make appropriate bolts 3as shown available
by yourself and attach the tool with them.
9Fully tighten the tool holding bolts, but make
sure the tool body is parallel with the case. If
necessary, one screw may be backed out
slightly to level tool body.
9As pressure is applied, alternately tap on the
front engine mounting boss and transmission
shafts.
cC
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case. Do
not tap on gasket mating surface. Work
slowly and carefully. Make sure the case
halves separate evenly. If one end “hangs
up”, take pressure off the push screw, re-
align, and start over. If the cases do not
separate, check for a remaining case screw
or fitting. Do not force.
Rotor puller:
YU-1362-A/90890-01362
EC4N3000
REMOVAL POINTS
Segment
1. Remove:
9Bolt (segment) 1
9Segment 2
NOTE:
Turn the segment counterclockwise until it stops
and loosen the bolt.
cC
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when removing the bolt.
1C3-9-31-4D 4/28/05 2:41 PM Page 14

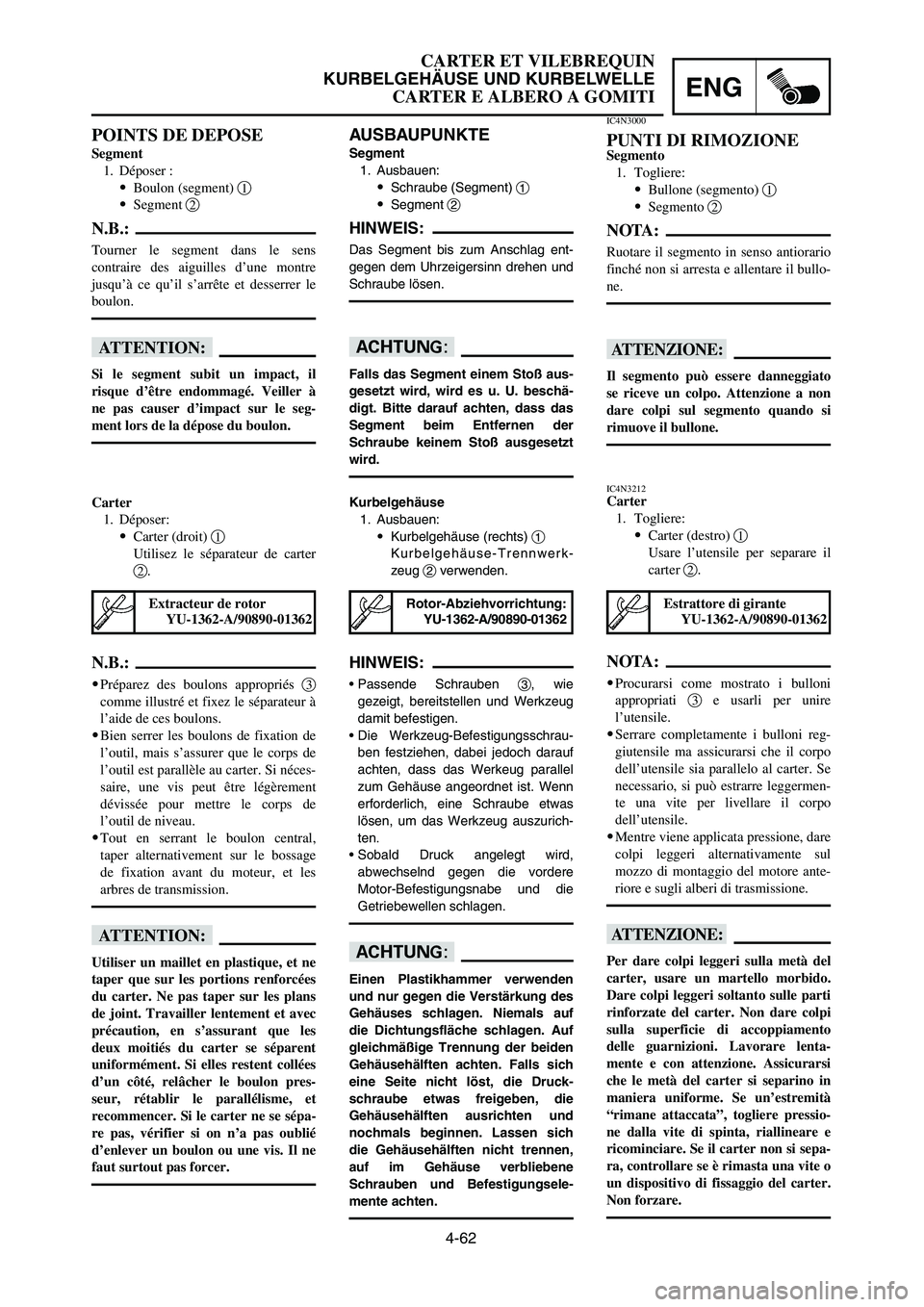

4-62
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO A GOMITI
AUSBAUPUNKTE
Segment
1. Ausbauen:
9Schraube (Segment) 1
9Segment 2
HINWEIS:
Das Segment bis zum Anschlag ent-
gegen dem Uhrzeigersinn drehen und
Schraube lösen.
dD
Falls das Segment einem Stoß aus-
gesetzt wird, wird es u. U. beschä-
digt. Bitte darauf achten, dass das
Segment beim Entfernen der
Schraube keinem Stoß ausgesetzt
wird.
Kurbelgehäuse
1. Ausbauen:
9Kurbelgehäuse (rechts) 1
Kurbelgehäuse-Trennwerk-
zeug 2verwenden.
HINWEIS:
• Passende Schrauben 3, wie
gezeigt, bereitstellen und Werkzeug
damit befestigen.
• Die Werkzeug-Befestigungsschrau-
ben festziehen, dabei jedoch darauf
achten, dass das Werkeug parallel
zum Gehäuse angeordnet ist. Wenn
erforderlich, eine Schraube etwas
lösen, um das Werkzeug auszurich-
ten.
• Sobald Druck angelegt wird,
abwechselnd gegen die vordere
Motor-Befestigungsnabe und die
Getriebewellen schlagen.
dD
Einen Plastikhammer verwenden
und nur gegen die Verstärkung des
Gehäuses schlagen. Niemals auf
die Dichtungsfläche schlagen. Auf
gleichmäßige Trennung der beiden
Gehäusehälften achten. Falls sich
eine Seite nicht löst, die Druck-
schraube etwas freigeben, die
Gehäusehälften ausrichten und
nochmals beginnen. Lassen sich
die Gehäusehälften nicht trennen,
auf im Gehäuse verbliebene
Schrauben und Befestigungsele-
mente achten.
POINTS DE DEPOSE
Segment
1. Déposer :
9Boulon (segment) 1
9Segment 2
N.B.:
Tourner le segment dans le sens
contraire des aiguilles d’une montre
jusqu’à ce qu’il s’arrête et desserrer le
boulon.
fF
Si le segment subit un impact, il
risque d’être endommagé. Veiller à
ne pas causer d’impact sur le seg-
ment lors de la dépose du boulon.
Carter
1. Déposer:
9Carter (droit) 1
Utilisez le séparateur de carter
2.
N.B.:
9Préparez des boulons appropriés 3
comme illustré et fixez le séparateur à
l’aide de ces boulons.
9Bien serrer les boulons de fixation de
l’outil, mais s’assurer que le corps de
l’outil est parallèle au carter. Si néces-
saire, une vis peut être légèrement
dévissée pour mettre le corps de
l’outil de niveau.
9Tout en serrant le boulon central,
taper alternativement sur le bossage
de fixation avant du moteur, et les
arbres de transmission.
fF
Utiliser un maillet en plastique, et ne
taper que sur les portions renforcées
du carter. Ne pas taper sur les plans
de joint. Travailler lentement et avec
précaution, en s’assurant que les
deux moitiés du carter se séparent
uniformément. Si elles restent collées
d’un côté, relâcher le boulon pres-
seur, rétablir le parallélisme, et
recommencer. Si le carter ne se sépa-
re pas, vérifier si on n’a pas oublié
d’enlever un boulon ou une vis. Il ne
faut surtout pas forcer.
IC4N3000
PUNTI DI RIMOZIONESegmento
1. Togliere:
9Bullone (segmento) 1
9Segmento 2
NOTA:
Ruotare il segmento in senso antiorario
finché non si arresta e allentare il bullo-
ne.
iI
Il segmento può essere danneggiato
se riceve un colpo. Attenzione a non
dare colpi sul segmento quando si
rimuove il bullone.
IC4N3212Carter
1. Togliere:
9Carter (destro) 1
Usare l’utensile per separare il
carter 2.
NOTA:
9Procurarsi come mostrato i bulloni
appropriati 3e usarli per unire
l’utensile.
9Serrare completamente i bulloni reg-
giutensile ma assicurarsi che il corpo
dell’utensile sia parallelo al carter. Se
necessario, si può estrarre leggermen-
te una vite per livellare il corpo
dell’utensile.
9Mentre viene applicata pressione, dare
colpi leggeri alternativamente sul
mozzo di montaggio del motore ante-
riore e sugli alberi di trasmissione.
iI
Per dare colpi leggeri sulla metà del
carter, usare un martello morbido.
Dare colpi leggeri soltanto sulle parti
rinforzate del carter. Non dare colpi
sulla superficie di accoppiamento
delle guarnizioni. Lavorare lenta-
mente e con attenzione. Assicurarsi
che le metà del carter si separino in
maniera uniforme. Se un’estremità
“rimane attaccata”, togliere pressio-
ne dalla vite di spinta, riallineare e
ricominciare. Se il carter non si sepa-
ra, controllare se è rimasta una vite o
un dispositivo di fissaggio del carter.
Non forzare.
Extracteur de rotor
YU-1362-A/90890-01362Estrattore di girante
YU-1362-A/90890-01362Rotor-Abziehvorrichtung:
YU-1362-A/90890-01362
1C3-9-31-4D 4/28/05 2:41 PM Page 15

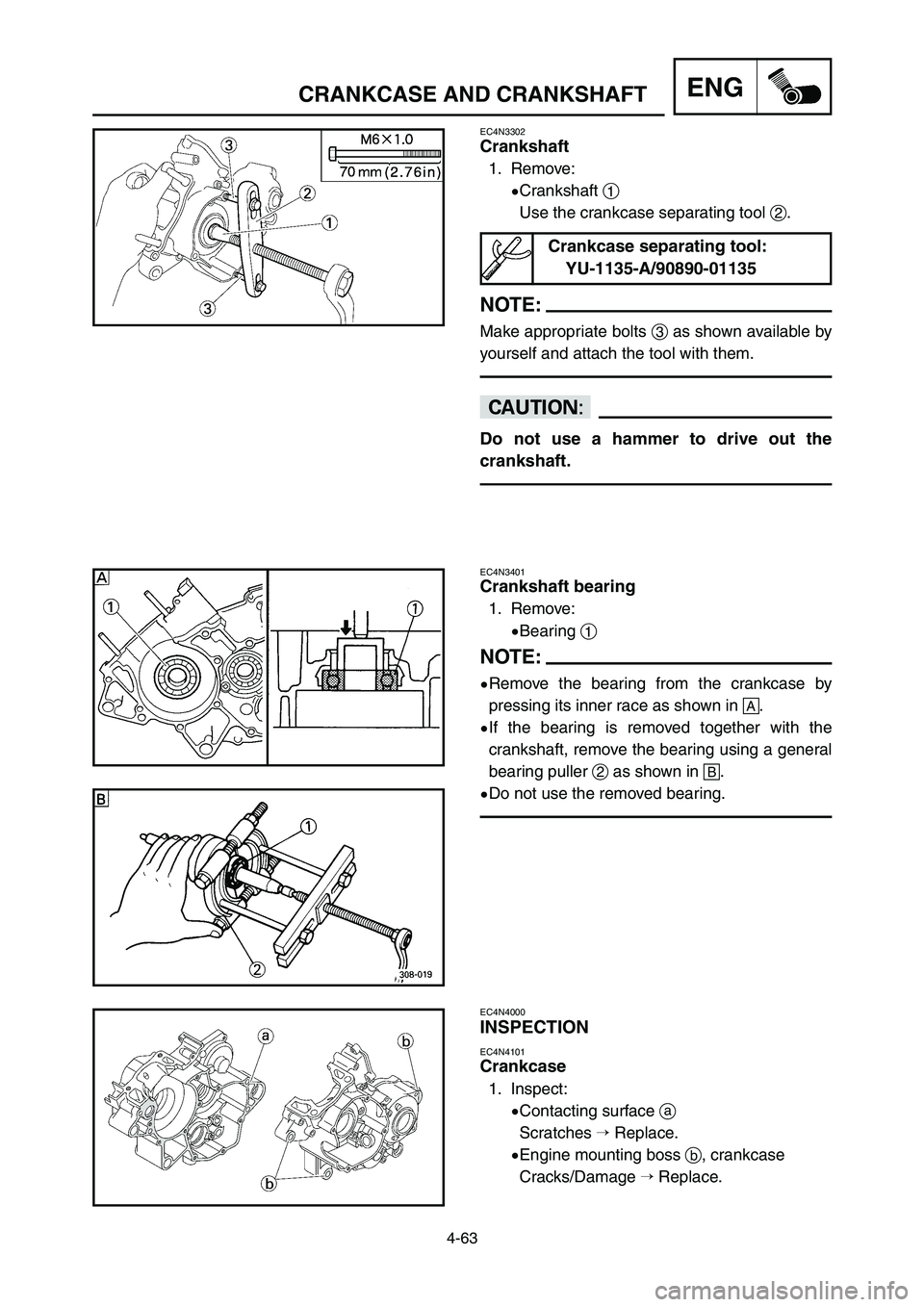

4-63
ENGCRANKCASE AND CRANKSHAFT
EC4N3302
Crankshaft
1. Remove:
9Crankshaft 1
Use the crankcase separating tool 2.
NOTE:
Make appropriate bolts 3as shown available by
yourself and attach the tool with them.
cC
Do not use a hammer to drive out the
crankshaft.
EC4N3401
Crankshaft bearing
1. Remove:
9Bearing 1
NOTE:
9Remove the bearing from the crankcase by
pressing its inner race as shown in å.
9If the bearing is removed together with the
crankshaft, remove the bearing using a general
bearing puller 2as shown in ∫.
9Do not use the removed bearing.
EC4N4000
INSPECTION
EC4N4101
Crankcase
1. Inspect:
9Contacting surface a
Scratches Replace.
9Engine mounting boss b, crankcase
Cracks/Damage Replace.
Crankcase separating tool:
YU-1135-A/90890-01135
1C3-9-31-4D 4/28/05 2:41 PM Page 16

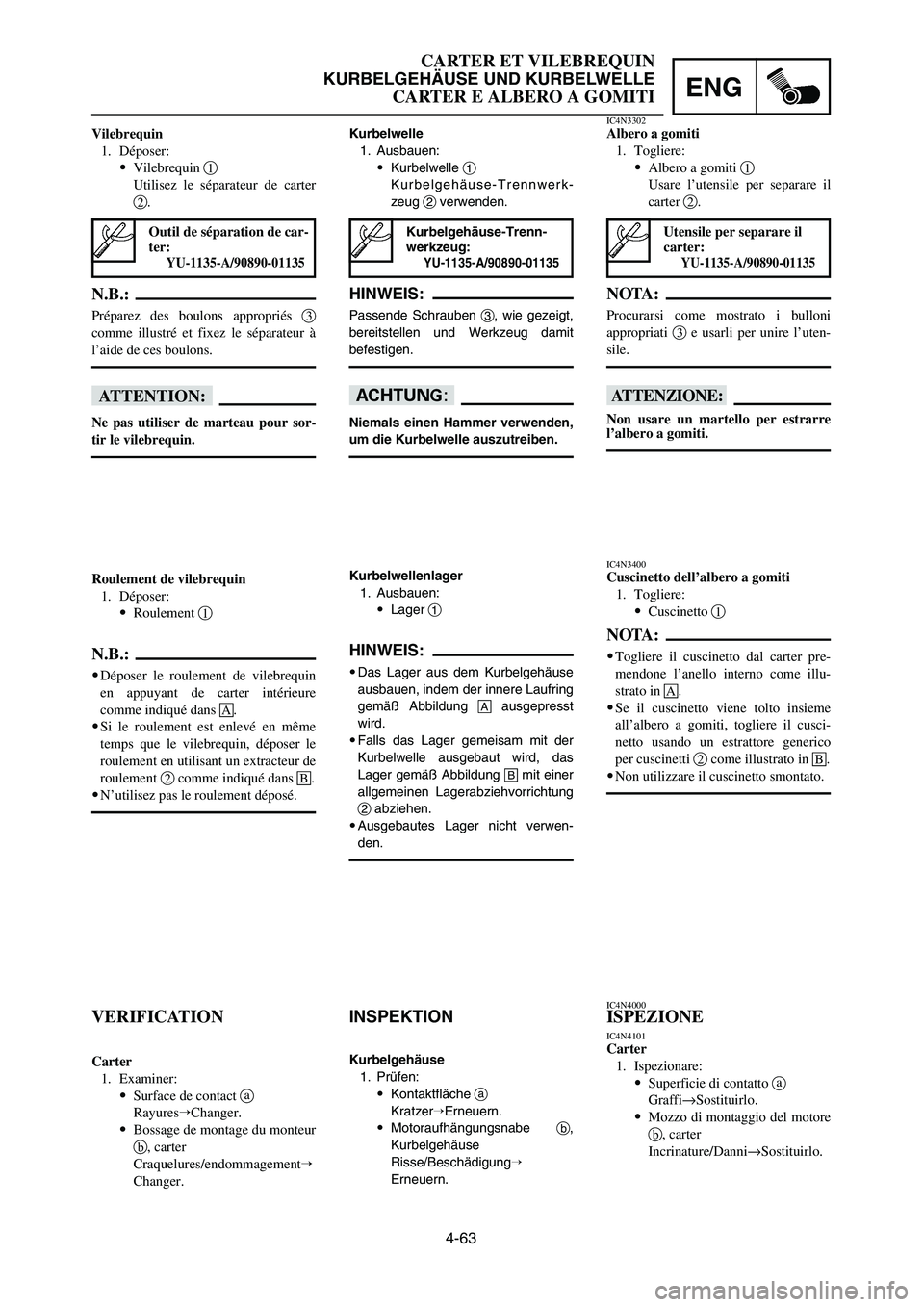

4-63
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO A GOMITI
Kurbelwelle
1. Ausbauen:
9Kurbelwelle 1
Kurbelgehäuse-Trennwerk-
zeug 2verwenden.
HINWEIS:
Passende Schrauben 3, wie gezeigt,
bereitstellen und Werkzeug damit
befestigen.
dD
Niemals einen Hammer verwenden,
um die Kurbelwelle auszutreiben.
Kurbelwellenlager
1. Ausbauen:
9Lager 1
HINWEIS:
9Das Lager aus dem Kurbelgehäuse
ausbauen, indem der innere Laufring
gemäß Abbildung åausgepresst
wird.
9Falls das Lager gemeisam mit der
Kurbelwelle ausgebaut wird, das
Lager gemäß Abbildung ∫mit einer
allgemeinen Lagerabziehvorrichtung
2abziehen.
9Ausgebautes Lager nicht verwen-
den.
INSPEKTION
Kurbelgehäuse
1. Prüfen:
9Kontaktfläche a
KratzerErneuern.
9Motoraufhängungsnabe b,
Kurbelgehäuse
Risse/Beschädigung
Erneuern.
Vilebrequin
1. Déposer:
9Vilebrequin 1
Utilisez le séparateur de carter
2.
N.B.:
Préparez des boulons appropriés 3
comme illustré et fixez le séparateur à
l’aide de ces boulons.
fF
Ne pas utiliser de marteau pour sor-
tir le vilebrequin.
Roulement de vilebrequin
1. Déposer:
9Roulement 1
N.B.:
9Déposer le roulement de vilebrequin
en appuyant de carter intérieure
comme indiqué dans å.
9Si le roulement est enlevé en même
temps que le vilebrequin, déposer le
roulement en utilisant un extracteur de
roulement 2comme indiqué dans ∫.
9N’utilisez pas le roulement déposé.
VERIFICATION
Carter
1. Examiner:
9Surface de contact a
RayuresChanger.
9Bossage de montage du monteur
b, carter
Craquelures/endommagement
Changer.
IC4N3302Albero a gomiti
1. Togliere:
9Albero a gomiti 1
Usare l’utensile per separare il
carter 2.
NOTA:
Procurarsi come mostrato i bulloni
appropriati 3e usarli per unire l’uten-
sile.
iI
Non usare un martello per estrarre
l’albero a gomiti.
IC4N3400Cuscinetto dell’albero a gomiti
1. Togliere:
9Cuscinetto 1
NOTA:
9Togliere il cuscinetto dal carter pre-
mendone l’anello interno come illu-
strato in å.
9Se il cuscinetto viene tolto insieme
all’albero a gomiti, togliere il cusci-
netto usando un estrattore generico
per cuscinetti 2come illustrato in ∫.
9Non utilizzare il cuscinetto smontato.
IC4N4000ISPEZIONE
IC4N4101Carter
1. Ispezionare:
9Superficie di contatto a
Graffi→Sostituirlo.
9Mozzo di montaggio del motore
b, carter
Incrinature/Danni→Sostituirlo. Outil de séparation de car-
ter:
YU-1135-A/90890-01135
Utensile per separare il
carter:
YU-1135-A/90890-01135
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/90890-01135
1C3-9-31-4D 4/28/05 2:41 PM Page 17

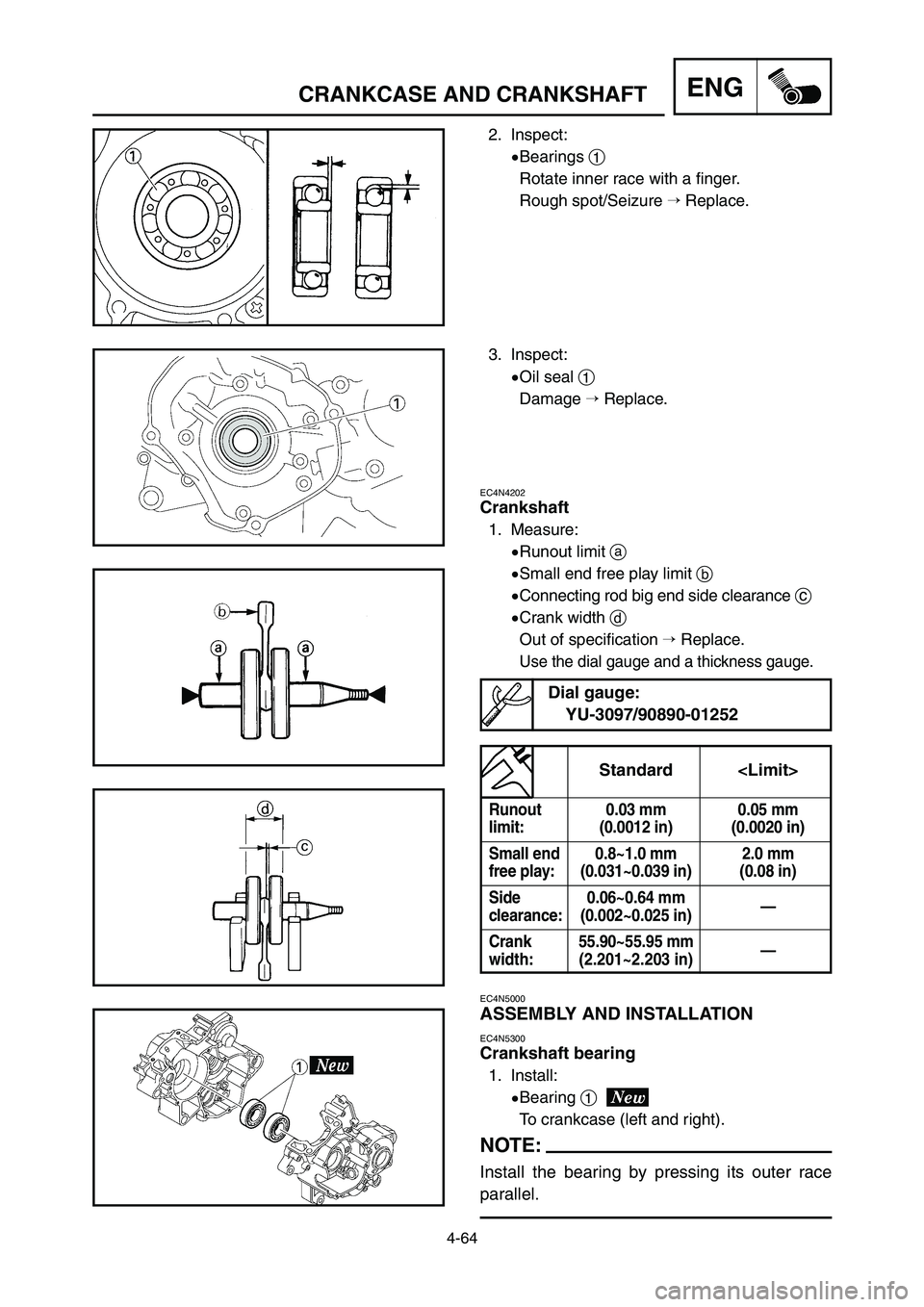

4-64
ENGCRANKCASE AND CRANKSHAFT
Standard
Runout 0.03 mm 0.05 mm
limit: (0.0012 in) (0.0020 in)
Small end 0.8~1.0 mm 2.0 mm
free play: (0.031~0.039 in) (0.08 in)
Side 0.06~0.64 mm
—
clearance: (0.002~0.025 in)
Crank 55.90~55.95 mm
—
width: (2.201~2.203 in)
2. Inspect:
9Bearings 1
Rotate inner race with a finger.
Rough spot/Seizure Replace.
3. Inspect:
9Oil seal 1
Damage Replace.
EC4N4202
Crankshaft
1. Measure:
9Runout limit a
9Small end free play limit b
9Connecting rod big end side clearance c
9Crank width d
Out of specification Replace.
Use the dial gauge and a thickness gauge.
EC4N5000
ASSEMBLY AND INSTALLATION
EC4N5300
Crankshaft bearing
1. Install:
9Bearing 1
To crankcase (left and right).
NOTE:
Install the bearing by pressing its outer race
parallel.
Dial gauge:
YU-3097/90890-01252
1C3-9-31-4D 4/28/05 2:41 PM Page 18
