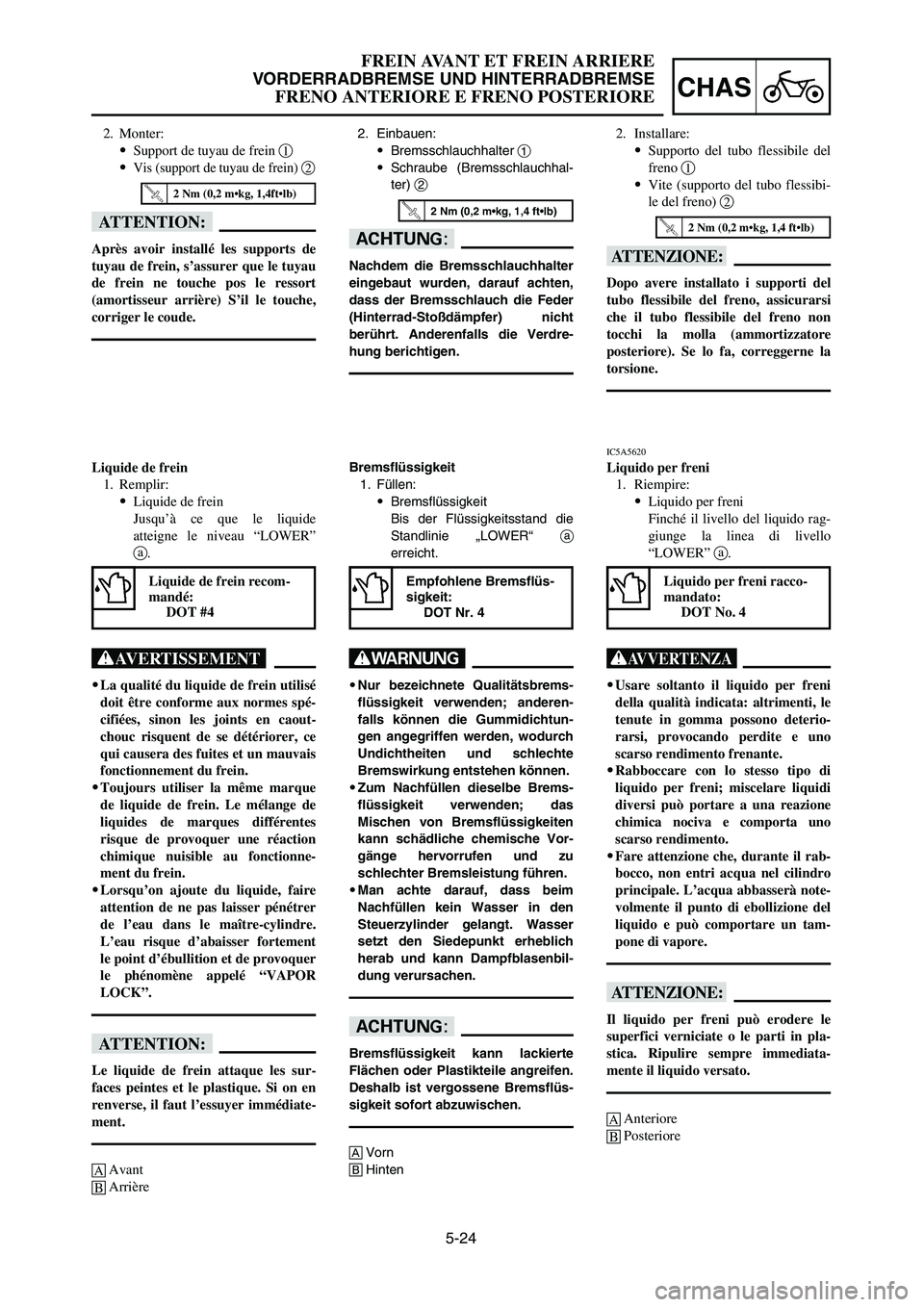

5-24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
2. Einbauen:
9Bremsschlauchhalter 1
9Schraube (Bremsschlauchhal-
ter) 2
dD
Nachdem die Bremsschlauchhalter
eingebaut wurden, darauf achten,
dass der Bremsschlauch die Feder
(Hinterrad-Stoßdämpfer) nicht
berührt. Anderenfalls die Verdre-
hung berichtigen.
Bremsflüssigkeit
1. Füllen:
9Bremsflüssigkeit
Bis der Flüssigkeitsstand die
Standlinie „LOWER“ a
erreicht.
W
9Nur bezeichnete Qualitätsbrems-
flüssigkeit verwenden; anderen-
falls können die Gummidichtun-
gen angegriffen werden, wodurch
Undichtheiten und schlechte
Bremswirkung entstehen können.
9Zum Nachfüllen dieselbe Brems-
flüssigkeit verwenden; das
Mischen von Bremsflüssigkeiten
kann schädliche chemische Vor-
gänge hervorrufen und zu
schlechter Bremsleistung führen.
9Man achte darauf, dass beim
Nachfüllen kein Wasser in den
Steuerzylinder gelangt. Wasser
setzt den Siedepunkt erheblich
herab und kann Dampfblasenbil-
dung verursachen.
dD
Bremsflüssigkeit kann lackierte
Flächen oder Plastikteile angreifen.
Deshalb ist vergossene Bremsflüs-
sigkeit sofort abzuwischen.
AVorn
BHinten
2. Monter:
9Support de tuyau de frein 1
9
Vis (support de tuyau de frein) 2
fF
Après avoir installé les supports de
tuyau de frein, s’assurer que le tuyau
de frein ne touche pos le ressort
(amortisseur arrière) S’il le touche,
corriger le coude.
Liquide de frein
1. Remplir:
9Liquide de frein
Jusqu’à ce que le liquide
atteigne le niveau “LOWER”
a.
XG
9La qualité du liquide de frein utilisé
doit être conforme aux normes spé-
cifiées, sinon les joints en caout-
chouc risquent de se détériorer, ce
qui causera des fuites et un mauvais
fonctionnement du frein.
9Toujours utiliser la même marque
de liquide de frein. Le mélange de
liquides de marques différentes
risque de provoquer une réaction
chimique nuisible au fonctionne-
ment du frein.
9Lorsqu’on ajoute du liquide, faire
attention de ne pas laisser pénétrer
de l’eau dans le maître-cylindre.
L’eau risque d’abaisser fortement
le point d’ébullition et de provoquer
le phénomène appelé “VAPOR
LOCK”.
fF
Le liquide de frein attaque les sur-
faces peintes et le plastique. Si on en
renverse, il faut l’essuyer immédiate-
ment.
AAvant
BArrière2. Installare:
9Supporto del tubo flessibile del
freno 1
9Vite (supporto del tubo flessibi-
le del freno) 2
iI
Dopo avere installato i supporti del
tubo flessibile del freno, assicurarsi
che il tubo flessibile del freno non
tocchi la molla (ammortizzatore
posteriore). Se lo fa, correggerne la
torsione.
IC5A5620
Liquido per freni
1. Riempire:
9Liquido per freni
Finché il livello del liquido rag-
giunge la linea di livello
“LOWER” a.
T
9Usare soltanto il liquido per freni
della qualità indicata: altrimenti, le
tenute in gomma possono deterio-
rarsi, provocando perdite e uno
scarso rendimento frenante.
9Rabboccare con lo stesso tipo di
liquido per freni; miscelare liquidi
diversi può portare a una reazione
chimica nociva e comporta uno
scarso rendimento.
9Fare attenzione che, durante il rab-
bocco, non entri acqua nel cilindro
principale. L’acqua abbasserà note-
volmente il punto di ebollizione del
liquido e può comportare un tam-
pone di vapore.
iI
Il liquido per freni può erodere le
superfici verniciate o le parti in pla-
stica. Ripulire sempre immediata-
mente il liquido versato.
AAnteriore
BPosteriore
Liquide de frein recom-
mandé:
DOT #4Empfohlene Bremsflüs-
sigkeit:
DOT Nr. 4Liquido per freni racco-
mandato:
DOT No. 4
2 Nm (0,2 m•kg, 1,4ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
1C3-9-32-5A 4/7/06 2:45 PM Page 49

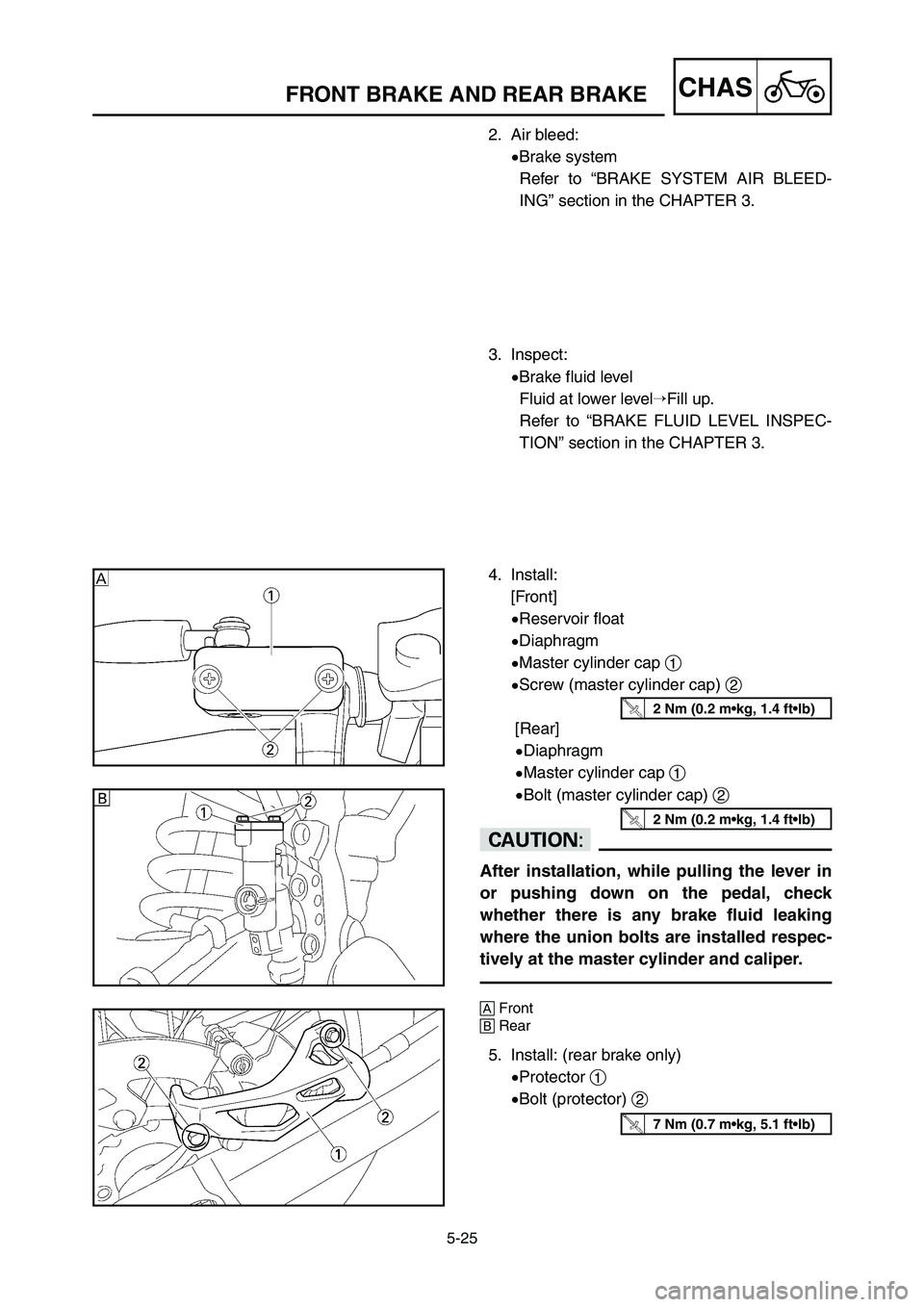

5-25
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
9Brake system
Refer to “BRAKE SYSTEM AIR BLEED-
ING” section in the CHAPTER 3.
3. Inspect:
9Brake fluid level
Fluid at lower levelFill up.
Refer to “BRAKE FLUID LEVEL INSPEC-
TION” section in the CHAPTER 3.
4. Install:
[Front]
9Reservoir float
9Diaphragm
9Master cylinder cap 1
9Screw (master cylinder cap) 2
[Rear]
9Diaphragm
9Master cylinder cap 1
9Bolt (master cylinder cap) 2
cC
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
AFront
BRear
5. Install: (rear brake only)
9Protector 1
9Bolt (protector) 2
2 Nm (0.2 m•kg, 1.4 ft•lb)
2 Nm (0.2 m•kg, 1.4 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
1C3-9-32-5A 4/7/06 2:45 PM Page 50

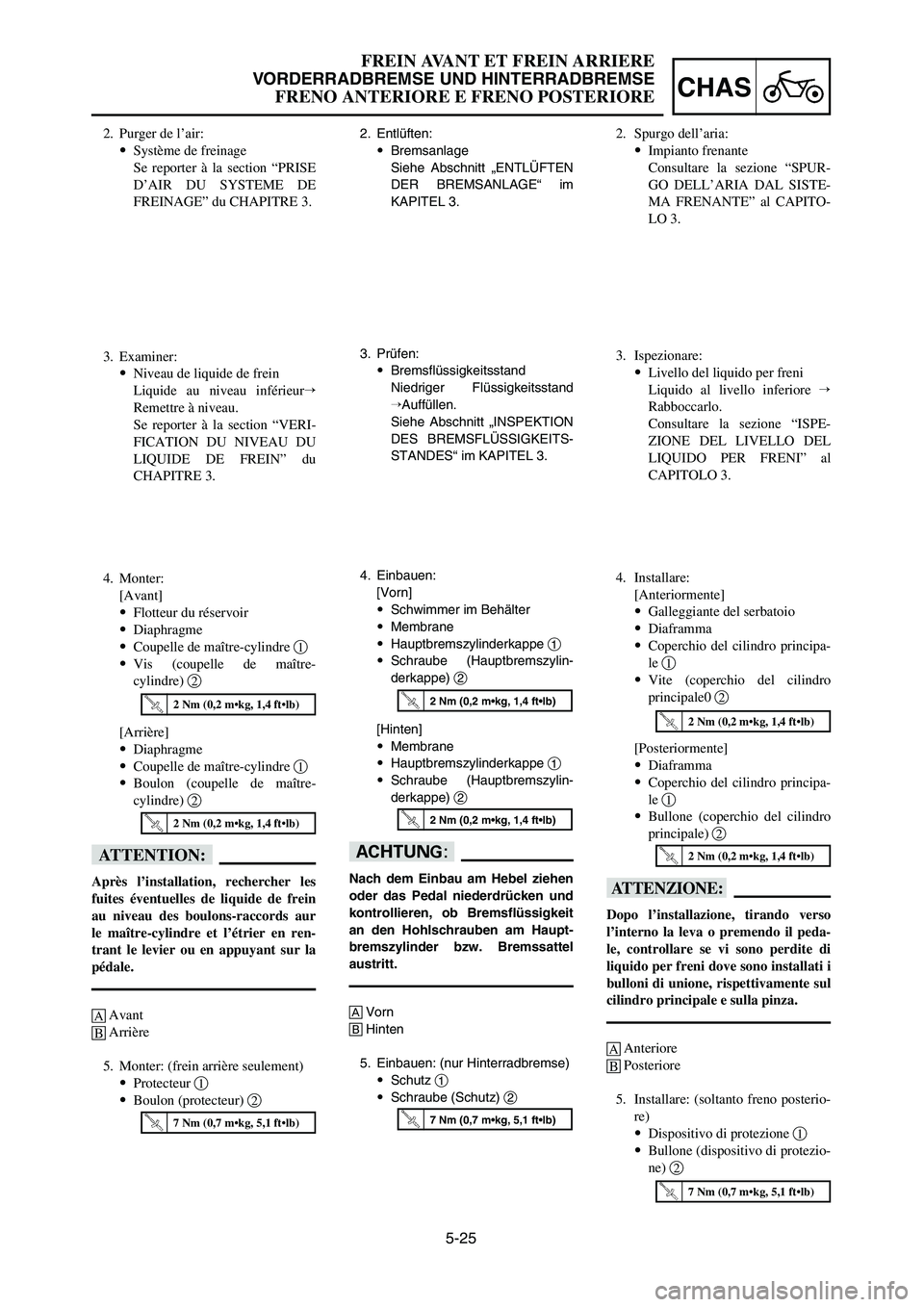

5-25
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDERRADBREMSE UND HINTERRADBREMSE
FRENO ANTERIORE E FRENO POSTERIORE
2. Entlüften:
9Bremsanlage
Siehe Abschnitt „ENTLÜFTEN
DER BREMSANLAGE“ im
KAPITEL 3.
3. Prüfen:
9Bremsflüssigkeitsstand
Niedriger Flüssigkeitsstand
Auffüllen.
Siehe Abschnitt „INSPEKTION
DES BREMSFLÜSSIGKEITS-
STANDES“ im KAPITEL 3.
4. Einbauen:
[Vorn]
9Schwimmer im Behälter
9Membrane
9Hauptbremszylinderkappe 1
9Schraube (Hauptbremszylin-
derkappe) 2
[Hinten]
9Membrane
9Hauptbremszylinderkappe 1
9Schraube (Hauptbremszylin-
derkappe) 2
dD
Nach dem Einbau am Hebel ziehen
oder das Pedal niederdrücken und
kontrollieren, ob Bremsflüssigkeit
an den Hohlschrauben am Haupt-
bremszylinder bzw. Bremssattel
austritt.
AVorn
BHinten
5. Einbauen: (nur Hinterradbremse)
9Schutz 1
9Schraube (Schutz) 2
2. Purger de l’air:
9Système de freinage
Se reporter à la section “PRISE
D’AIR DU SYSTEME DE
FREINAGE” du CHAPITRE 3.2. Spurgo dell’aria:
9Impianto frenante
Consultare la sezione “SPUR-
GO DELL’ARIA DAL SISTE-
MA FRENANTE” al CAPITO-
LO 3.
3. Ispezionare:
9Livello del liquido per freni
Liquido al livello inferiore
Rabboccarlo.
Consultare la sezione “ISPE-
ZIONE DEL LIVELLO DEL
LIQUIDO PER FRENI” al
CAPITOLO 3.
4. Installare:
[Anteriormente]
9Galleggiante del serbatoio
9Diaframma
9Coperchio del cilindro principa-
le 1
9Vite (coperchio del cilindro
principale0 2
[Posteriormente]
9Diaframma
9Coperchio del cilindro principa-
le 1
9Bullone (coperchio del cilindro
principale) 2
iI
Dopo l’installazione, tirando verso
l’interno la leva o premendo il peda-
le, controllare se vi sono perdite di
liquido per freni dove sono installati i
bulloni di unione, rispettivamente sul
cilindro principale e sulla pinza.
AAnteriore
BPosteriore
5. Installare: (soltanto freno posterio-
re)
9Dispositivo di protezione 1
9Bullone (dispositivo di protezio-
ne) 2 3. Examiner:
9Niveau de liquide de frein
Liquide au niveau inférieur
Remettre à niveau.
Se reporter à la section “VERI-
FICATION DU NIVEAU DU
LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
9Flotteur du réservoir
9Diaphragme
9Coupelle de maître-cylindre 1
9Vis (coupelle de maître-
cylindre) 2
[Arrière]
9Diaphragme
9Coupelle de maître-cylindre 1
9Boulon (coupelle de maître-
cylindre) 2
fF
Après l’installation, rechercher les
fuites éventuelles de liquide de frein
au niveau des boulons-raccords aur
le maître-cylindre et l’étrier en ren-
trant le levier ou en appuyant sur la
pédale.
AAvant
BArrière
5. Monter: (frein arrière seulement)
9Protecteur 1
9Boulon (protecteur) 2
7 Nm (0,7 m•kg, 5,1 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
2 Nm (0,2 m•kg, 1,4 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
1C3-9-32-5A 4/7/06 2:45 PM Page 51

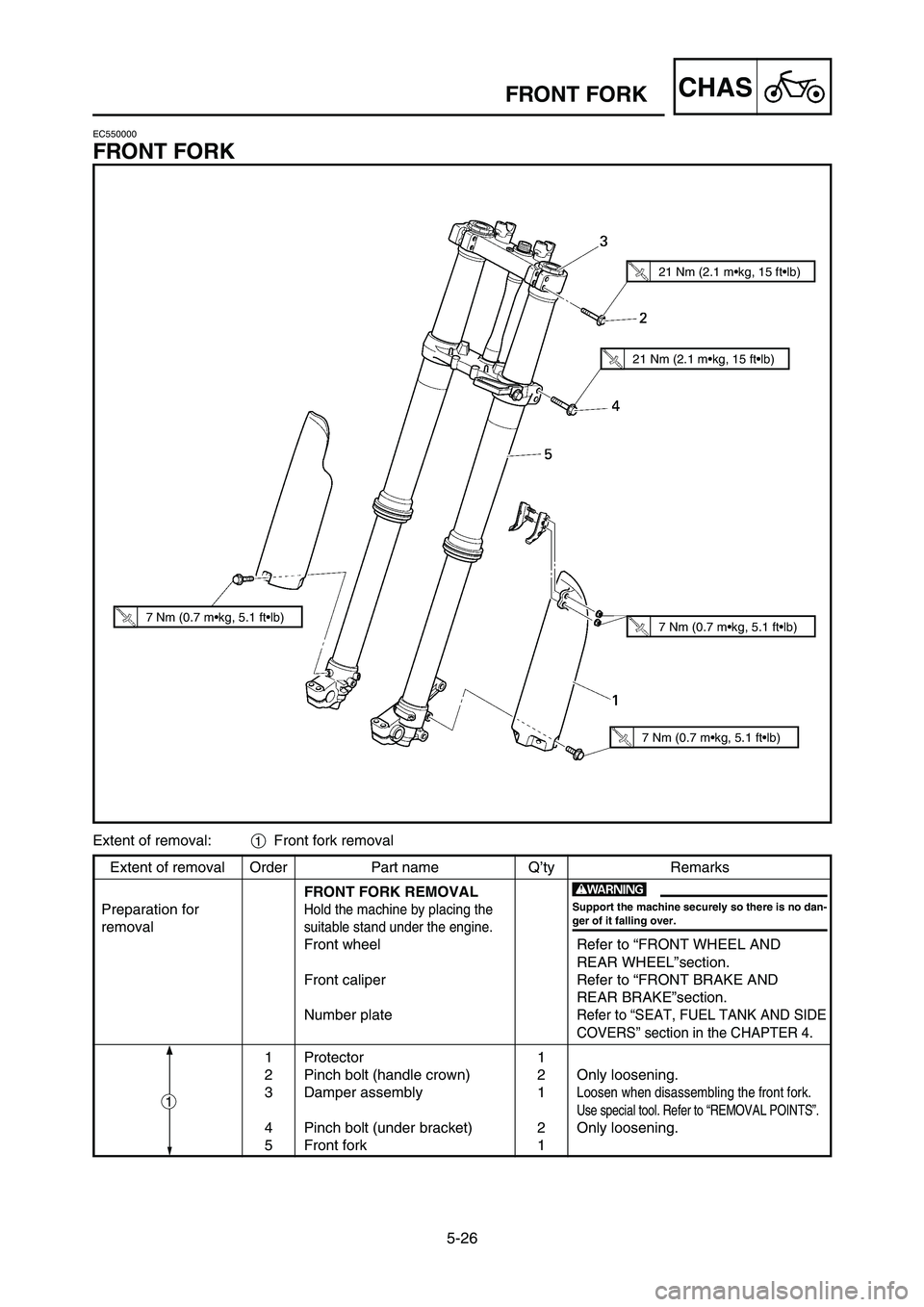

Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
Front wheel Refer to “FRONT WHEEL AND
REAR WHEEL”section.
Front caliper Refer to “FRONT BRAKE AND
REAR BRAKE”section.
Number plate
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
1 Protector 1
2 Pinch bolt (handle crown) 2 Only loosening.
3 Damper assembly 1
Loosen when disassembling the front fork.
Use special tool. Refer to “REMOVAL POINTS”.
4 Pinch bolt (under bracket) 2 Only loosening.
5 Front fork 1
5-26
CHASFRONT FORK
1
w
Support the machine securely so there is no dan-
ger of it falling over.
Extent of removal:1Front fork removal
7 Nm (0.7 m•kg, 5.1 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
21 Nm (2.1 m•kg, 15 ft•lb)
21 Nm (2.1 m•kg, 15 ft•lb)
EC550000
FRONT FORK
1C3-9-32-5B 4/7/06 2:47 PM Page 2

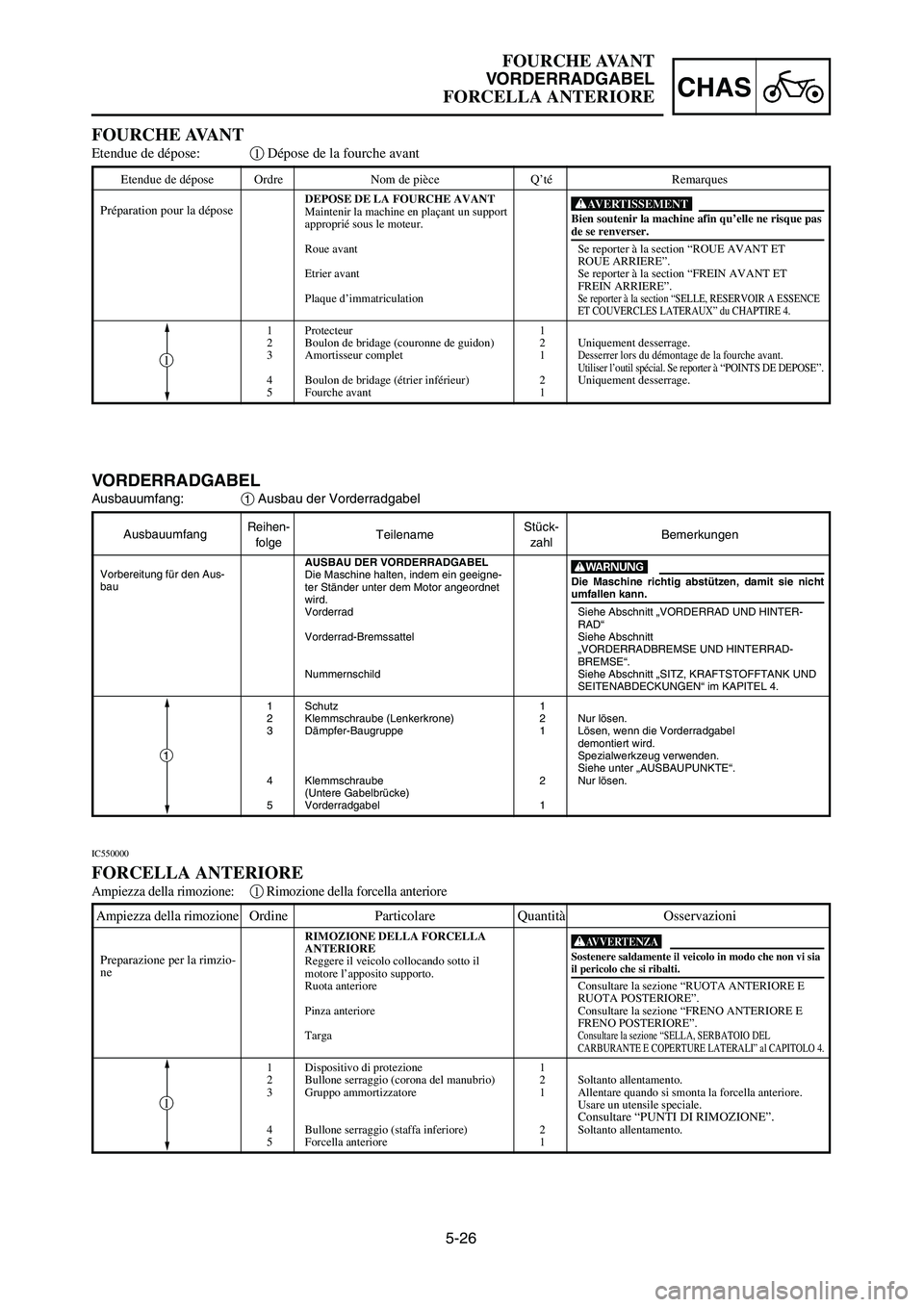

Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA FOURCHE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque d’immatriculation
Se reporter à la section “SELLE, RESERVOIR A ESSENCE ET COUVERCLES LATERAUX” du CHAPTIRE 4.
1 Protecteur 1
2 Boulon de bridage (couronne de guidon) 2 Uniquement desserrage.
3 Amortisseur complet 1
Desserrer lors du démontage de la fourche avant.
Utiliser l’outil spécial. Se reporter à “POINTS DE DEPOSE”.
4 Boulon de bridage (étrier inférieur) 2 Uniquement desserrage.
5 Fourche avant 1
5-26
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DER VORDERRADGABEL
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
Vorderrad Siehe Abschnitt „VORDERRAD UND HINTER-
RAD“
Vorderrad-Bremssattel Siehe Abschnitt
„VORDERRADBREMSE UND HINTERRAD-
BREMSE“.
Nummernschild Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN“ im KAPITEL 4.
1 Schutz 1
2 Klemmschraube (Lenkerkrone) 2 Nur lösen.
3 Dämpfer-Baugruppe 1 Lösen, wenn die Vorderradgabel
demontiert wird.
Spezialwerkzeug verwenden.
Siehe unter „AUSBAUPUNKTE“.
4 Klemmschraube 2 Nur lösen.
(Untere Gabelbrücke)
5 Vorderradgabel 1
VORDERRADGABEL
Ausbauumfang:1Ausbau der Vorderradgabel
FOURCHE AVANT
Etendue de dépose:1Dépose de la fourche avant
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC550000
FORCELLA ANTERIORE
Ampiezza della rimozione:1Rimozione della forcella anteriore
Ampiezza della rimozioneOrdine Particolare Quantità Osservazioni
RIMOZIONE DELLA FORCELLA
ANTERIORE
Reggere il veicolo collocando sotto il
motore l’apposito supporto.
Ruota anteriore Consultare la sezione “RUOTA ANTERIORE E
RUOTA POSTERIORE”.
Pinza anteriore Consultare la sezione “FRENO ANTERIORE E
FRENO POSTERIORE”.
Targa
Consultare la sezione “SELLA, SERBATOIO DEL CARBURANTE E COPERTURE LATERALI” al CAPITOLO 4.
1 Dispositivo di protezione 1
2 Bullone serraggio (corona del manubrio) 2 Soltanto allentamento.
3 Gruppo ammortizzatore 1 Allentare quando si smonta la forcella anteriore.
Usare un utensile speciale.
Consultare “PUNTI DI RIMOZIONE”.4 Bullone serraggio (staffa inferiore) 2 Soltanto allentamento.
5 Forcella anteriore 1
Preparazione per la rimzio-
ne
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit sie nicht
umfallen kann.Vorbereitung für den Aus-
bau
1
1
1
1C3-9-32-5B 4/7/06 2:47 PM Page 3

Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1Adjuster 1 Drain the fork oil. Use special tool.
Refer to “REMOVAL POINTS”.
2Fork spring 1
3Dust seal 1
4Stopper ring 1 Refer to “REMOVAL POINTS”.
5Inner tube 1
6Outer tube 1
7Piston metal 1
8Slide metal 1
9Oil seal washer 1
0Oil seal 1
qBase valve 1 Drain the fork oil. Use special tool.
wDamper assembly 1 Refer to “REMOVAL POINTS”.
5-27
CHASFRONT FORK
EC558000

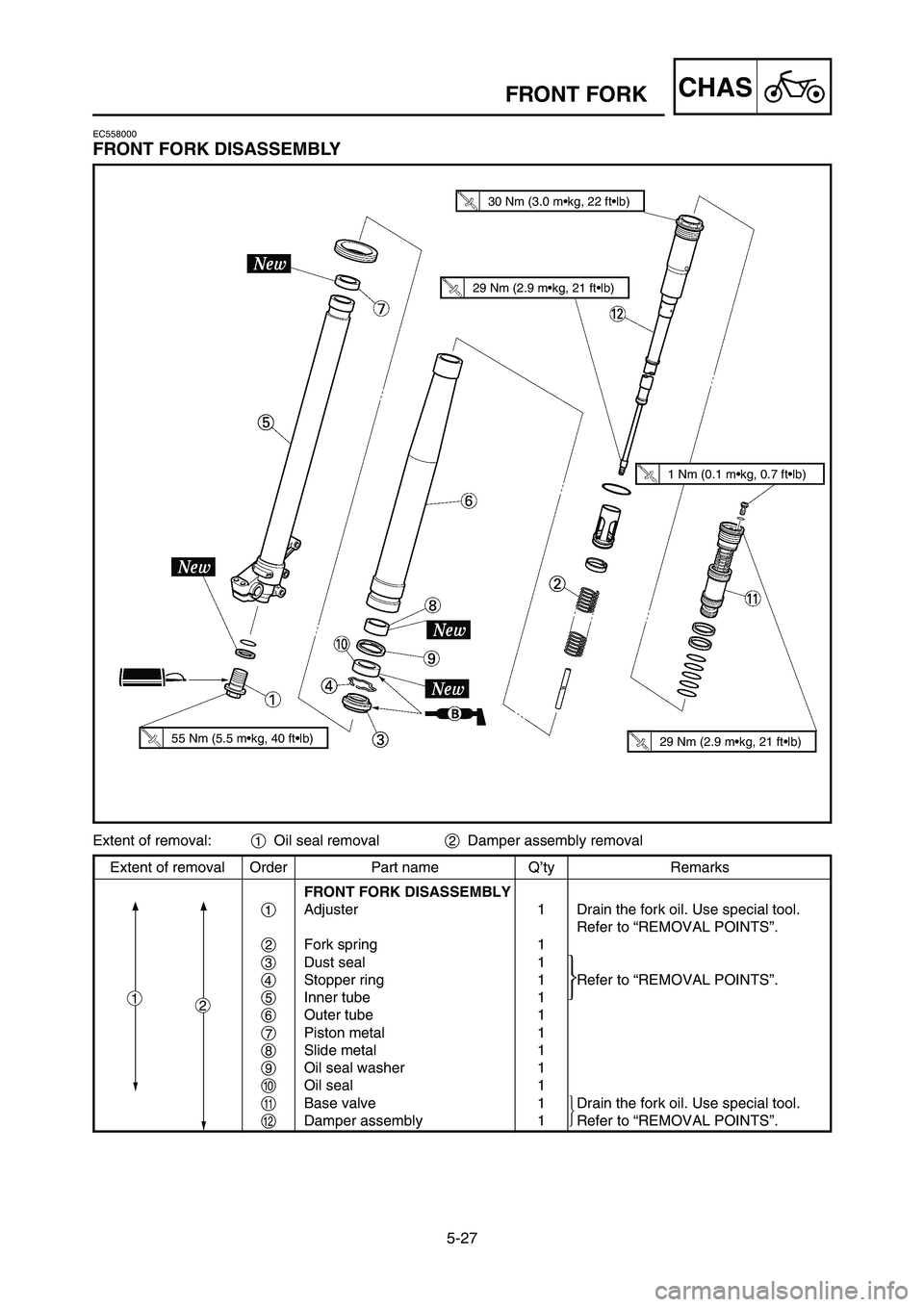

FRONT FORK DISASSEMBLY
1
Extent of removal:1Oil seal removal2Damper assembly removal
2






29 Nm (2.9 m•kg, 21 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
30 Nm (3.0 m•kg, 22 ft•lb)
55 Nm (5.5 m•kg, 40 ft•lb)29 Nm (2.9 m•kg, 21 ft•lb)
1C3-9-32-5B 4/7/06 2:47 PM Page 4

5-27
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DER
VORDERRADGABEL
1Einsteller 1Das Vorderradgabelöl ablassen. Spezialwerkzeug
verwenden. Siehe unter „AUSBAUPUNKTE“
2Gebelbeinfeder 1
3Staubdichtung 1
4Anschlagring 1 Siehe unter „AUSBAUPUNKTE“.
5Inneres Rohr 1
6Äußeres Rohr 1
7Kolbenmetall 1
8Gleitmetall 1
9Öldichtungs-Unterlegscheibe 1
0Öldichtung 1
qHauptventil 1 Das Vorderradgabelöl ablassen. Spezialwerkzeug
verwenden.
wDämpfer-Baugruppe 1 Siehe unter „AUSBAUPUNKTE“.

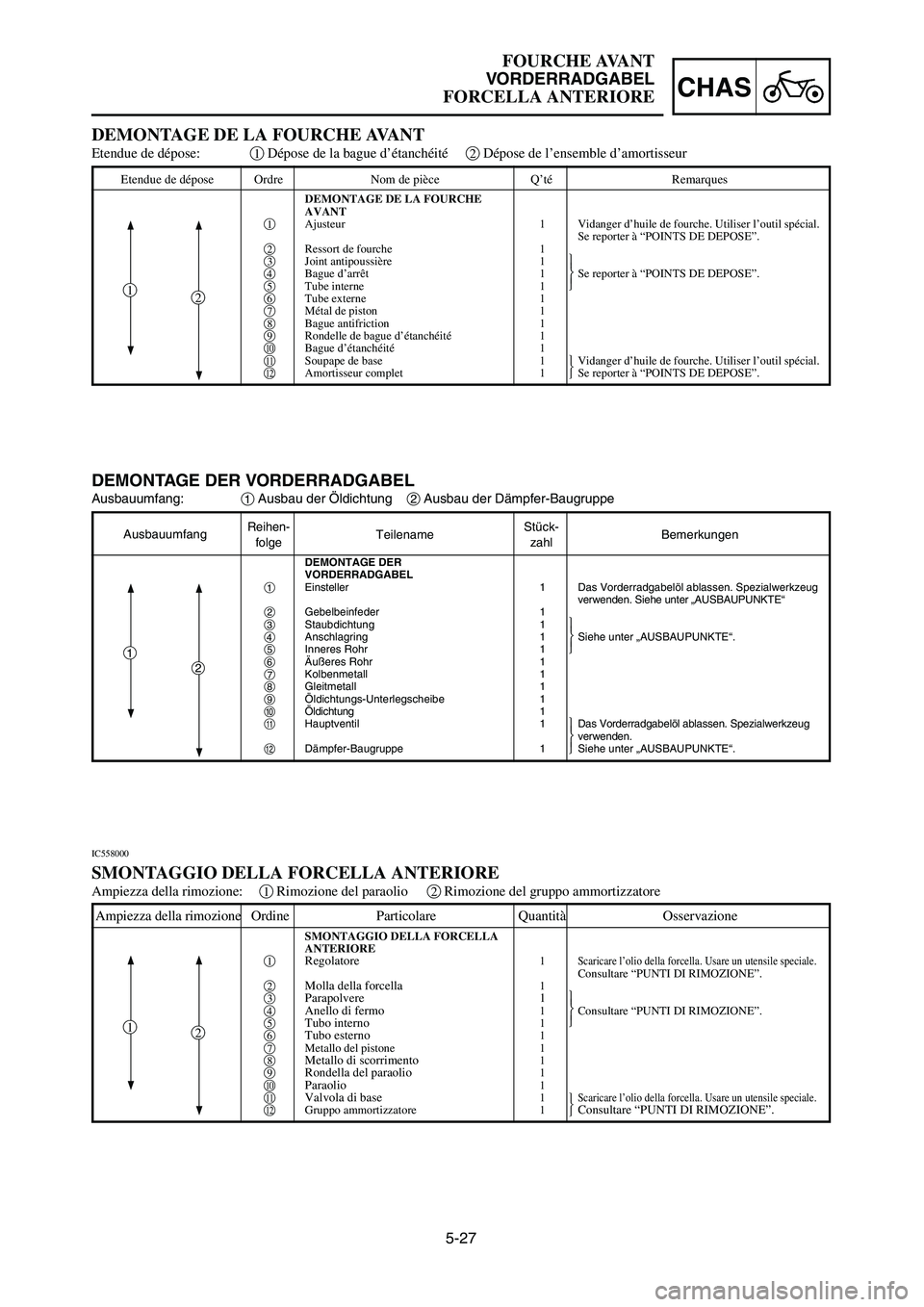

DEMONTAGE DER VORDERRADGABEL
Ausbauumfang:1Ausbau der Öldichtung 2Ausbau der Dämpfer-Baugruppe
DEMONTAGE DE LA FOURCHE AVANT
Etendue de dépose:1Dépose de la bague d’étanchéité 2Dépose de l’ensemble d’amortisseur
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DE LA FOURCHE
AVANT
1Ajusteur 1 Vidanger d’huile de fourche. Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1
3Joint antipoussière 1
4Bague d’arrêt 1 Se reporter à “POINTS DE DEPOSE”.
5Tube interne 1
6Tube externe 1
7Métal de piston 1
8Bague antifriction 1
9Rondelle de bague d’étanchéité 1
0Bague d’étanchéité 1
qSoupape de base 1 Vidanger d’huile de fourche. Utiliser l’outil spécial.
wAmortisseur complet 1 Se reporter à “POINTS DE DEPOSE”.
IC558000
SMONTAGGIO DELLA FORCELLA ANTERIORE
Ampiezza della rimozione:1Rimozione del paraolio2Rimozione del gruppo ammortizzatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
SMONTAGGIO DELLA FORCELLA
ANTERIORE
1
Regolatore1Scaricare l’olio della forcella. Usare un utensile speciale.Consultare “PUNTI DI RIMOZIONE”.
2Molla della forcella1
3Parapolvere 14Anello di fermo1 Consultare “PUNTI DI RIMOZIONE”.
5Tubo interno1
6Tubo esterno1
7Metallo del pistone 1
8
Metallo di scorrimento1
9Rondella del paraolio1
0Paraolio1
qValvola di base1Scaricare l’olio della forcella. Usare un utensile speciale.wGruppo ammortizzatore 1Consultare “PUNTI DI RIMOZIONE”.
12
12
1
2












1C3-9-32-5B 4/7/06 2:47 PM Page 5

5-28
CHASFRONT FORK
EC556000

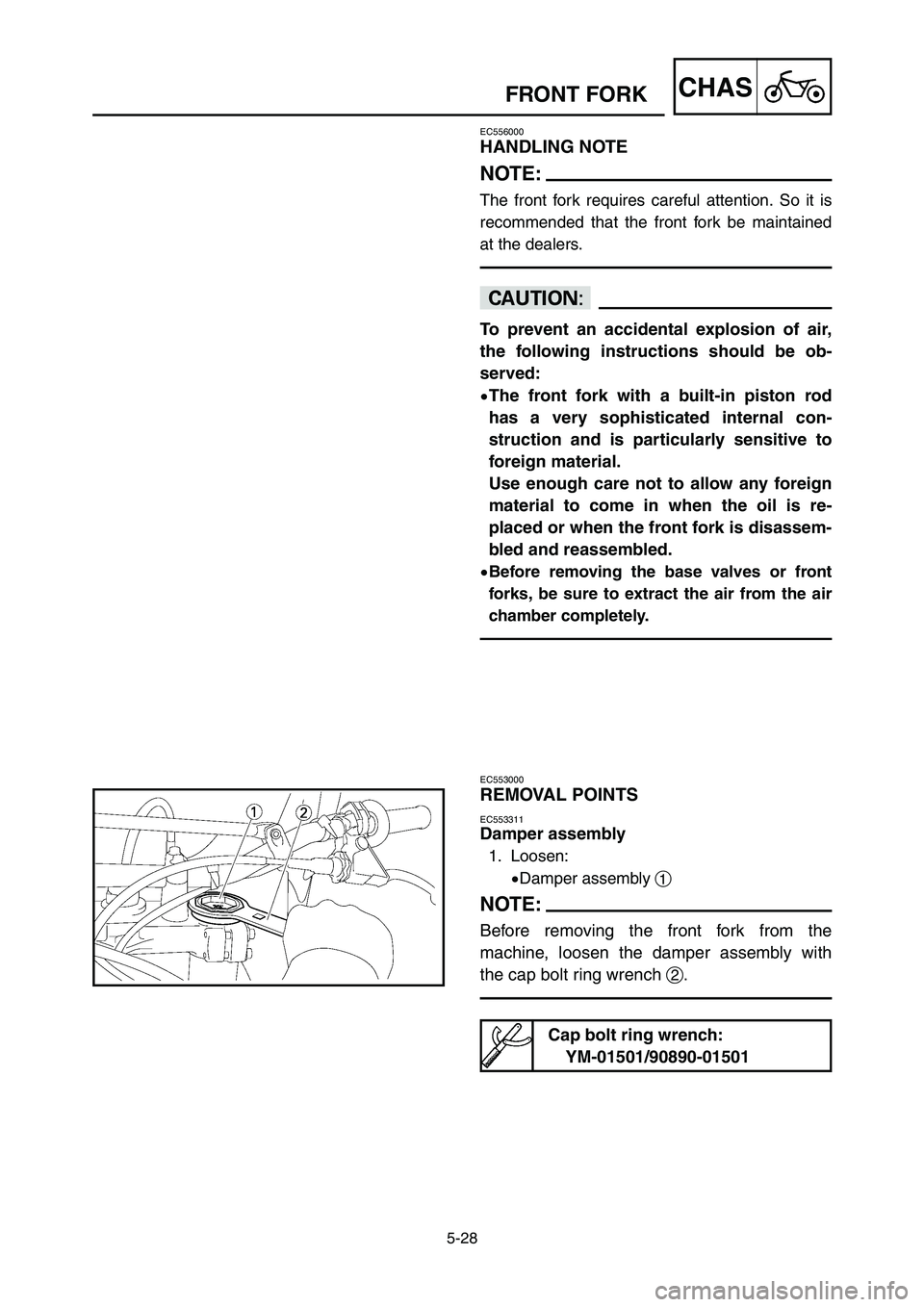

HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
cC
To prevent an accidental explosion of air,
the following instructions should be ob-
served:
9The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
9Before removing the base valves or front
forks, be sure to extract the air from the air
chamber completely.
EC553000
REMOVAL POINTS
EC553311
Damper assembly
1. Loosen:
9Damper assembly 1
NOTE:
Before removing the front fork from the
machine, loosen the damper assembly with
the cap bolt ring wrench 2.
Cap bolt ring wrench:
YM-01501/90890-01501
1C3-9-32-5B 4/7/06 2:47 PM Page 6

5-28
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE

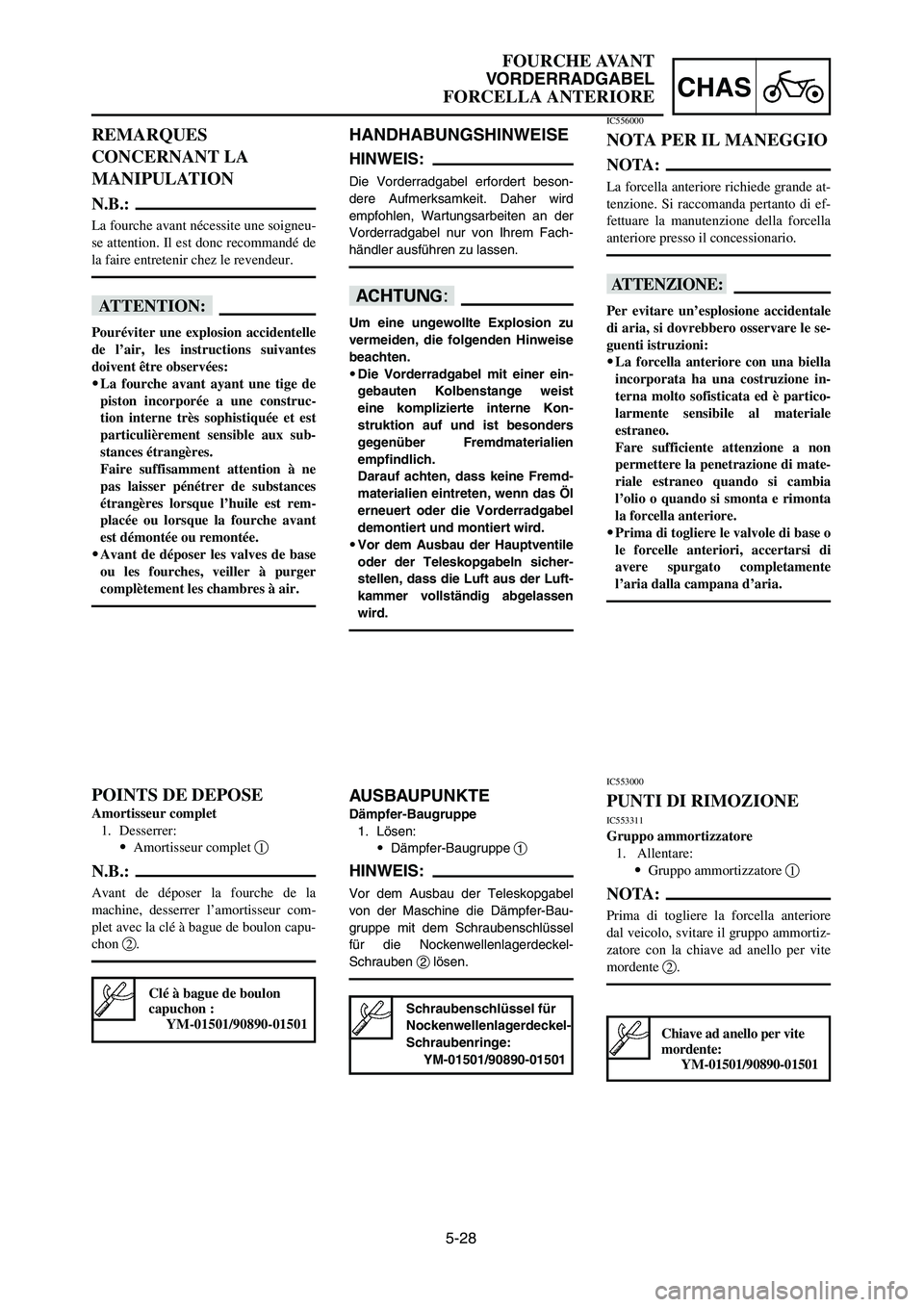

HANDHABUNGSHINWEISE
HINWEIS:
Die Vorderradgabel erfordert beson-
dere Aufmerksamkeit. Daher wird
empfohlen, Wartungsarbeiten an der
Vorderradgabel nur von Ihrem Fach-
händler ausführen zu lassen.
dD
Um eine ungewollte Explosion zu
vermeiden, die folgenden Hinweise
beachten.
9Die Vorderradgabel mit einer ein-
gebauten Kolbenstange weist
eine komplizierte interne Kon-
struktion auf und ist besonders
gegenüber Fremdmaterialien
empfindlich.
Darauf achten, dass keine Fremd-
materialien eintreten, wenn das Öl
erneuert oder die Vorderradgabel
demontiert und montiert wird.
9Vor dem Ausbau der Hauptventile
oder der Teleskopgabeln sicher-
stellen, dass die Luft aus der Luft-
kammer vollständig abgelassen
wird.
REMARQUES
CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneu-
se attention. Il est donc recommandé de
la faire entretenir chez le revendeur.
fF
Pouréviter une explosion accidentelle
de l’air, les instructions suivantes
doivent être observées:
9La fourche avant ayant une tige de
piston incorporée a une construc-
tion interne très sophistiquée et est
particulièrement sensible aux sub-
stances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
9Avant de déposer les valves de base
ou les fourches, veiller à purger
complètement les chambres à air.
IC556000
NOTA PER IL MANEGGIO
NOTA:
La forcella anteriore richiede grande at-
tenzione. Si raccomanda pertanto di ef-
fettuare la manutenzione della forcella
anteriore presso il concessionario.
iI
Per evitare un’esplosione accidentale
di aria, si dovrebbero osservare le se-
guenti istruzioni:
9La forcella anteriore con una biella
incorporata ha una costruzione in-
terna molto sofisticata ed è partico-
larmente sensibile al materiale
estraneo.
Fare sufficiente attenzione a non
permettere la penetrazione di mate-
riale estraneo quando si cambia
l’olio o quando si smonta e rimonta
la forcella anteriore.
9Prima di togliere le valvole di base o
le forcelle anteriori, accertarsi di
avere spurgato completamente
l’aria dalla campana d’aria.
POINTS DE DEPOSE
Amortisseur complet
1. Desserrer:
9Amortisseur complet 1
N.B.:
Avant de déposer la fourche de la
machine, desserrer l’amortisseur com-
plet avec la clé à bague de boulon capu-
chon 2.
AUSBAUPUNKTE
Dämpfer-Baugruppe
1. Lösen:
9Dämpfer-Baugruppe 1
HINWEIS:
Vor dem Ausbau der Teleskopgabel
von der Maschine die Dämpfer-Bau-
gruppe mit dem Schraubenschlüssel
für die Nockenwellenlagerdeckel-
Schrauben 2lösen.
IC553000
PUNTI DI RIMOZIONE
IC553311
Gruppo ammortizzatore
1. Allentare:
9Gruppo ammortizzatore 1
NOTA:
Prima di togliere la forcella anteriore
dal veicolo, svitare il gruppo ammortiz-
zatore con la chiave ad anello per vite
mordente 2.
Clé à bague de boulon
capuchon :
YM-01501/90890-01501
Chiave ad anello per vite
mordente:
YM-01501/90890-01501
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
1C3-9-32-5B 4/7/06 2:47 PM Page 7

5-29
CHASFRONT FORK

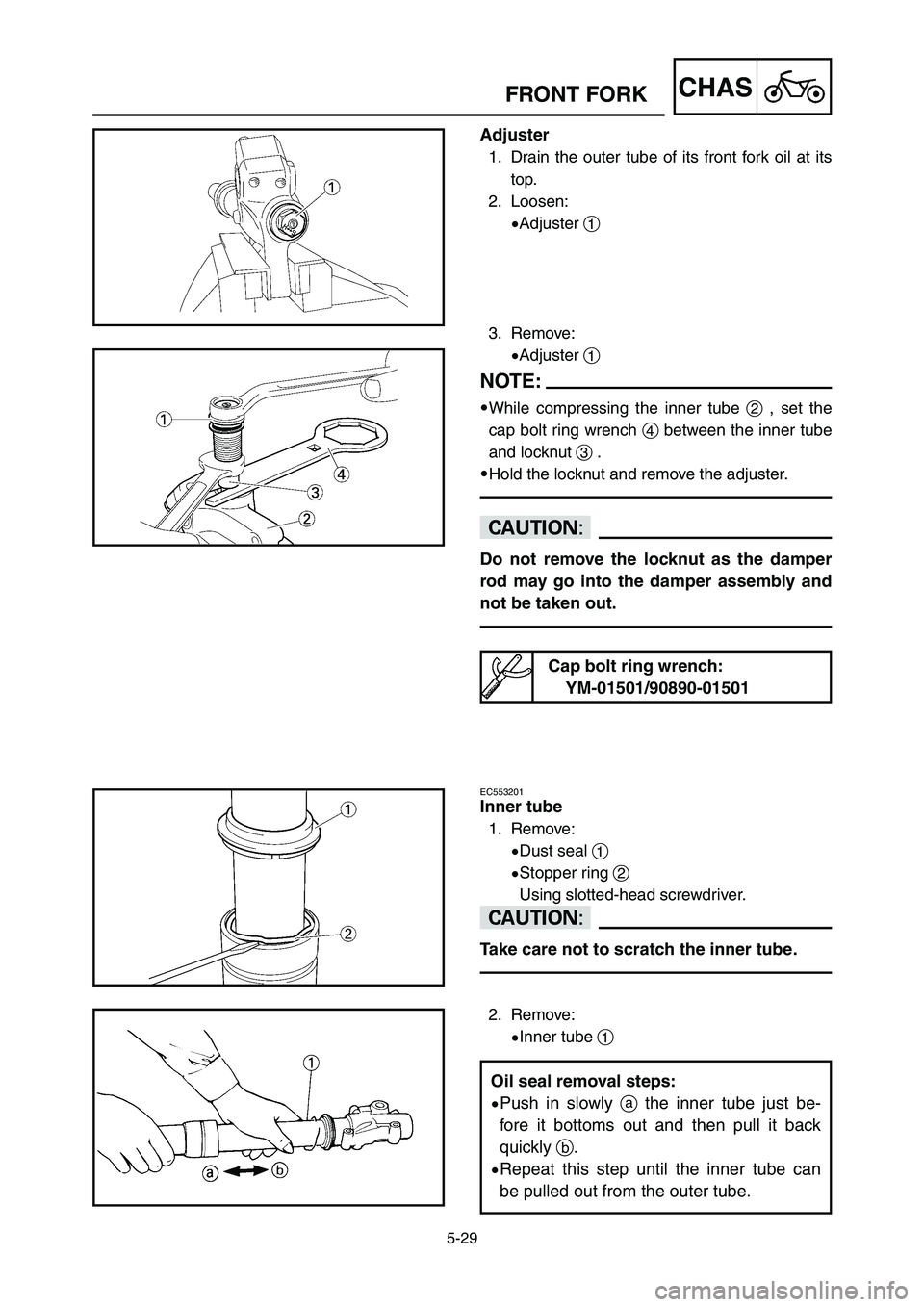

Adjuster
1. Drain the outer tube of its front fork oil at its
top.
2. Loosen:
9Adjuster 1
3. Remove:
9Adjuster 1
NOTE:
9While compressing the inner tube 2, set the
cap bolt ring wrench 4between the inner tube
and locknut 3.
9Hold the locknut and remove the adjuster.
cC
Do not remove the locknut as the damper
rod may go into the damper assembly and
not be taken out.
Cap bolt ring wrench:
YM-01501/90890-01501
EC553201
Inner tube
1. Remove:
9Dust seal 1
9Stopper ring 2
Using slotted-head screwdriver.
cC
Take care not to scratch the inner tube.
2. Remove:
9Inner tube 1
Oil seal removal steps:
9Push in slowly athe inner tube just be-
fore it bottoms out and then pull it back
quickly b.
9Repeat this step until the inner tube can
be pulled out from the outer tube.
1C3-9-32-5B 4/7/06 2:47 PM Page 8
