YAMAHA YZ125LC 2007 Notices Demploi (in French)

4-18
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU PISTON ET CLAPET DE
PUISSANCE
1 Agrafe d’axe de piston 2
2 Axe de piston 1
3 Piston 1 Se reporter à “POINTS DE DEPOSE”
4 Coussinet de pied de bielle 1
5 Segment 1
6 Couvercle du clapet de puissance 1
7 Plateau de butée 1
8 Boulon (levier articulé) 1
9 Support de soupape 1
10 Arbre à tiroirs 1
11 Collerette 2
12 Levier articulé 1
13 Ressort 2
14 Clapet de puissance 1 1
15 Clapet de puissance 2 1
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES KOLBENS UND
LEISTUNGSVENTILS
1 Sicherungsring des Kolbenbolzens 2
2 Kolbenbolzen 1
3 Kolben 1 Siehe unter „AUSBAUPUNKTE“.
4 Pleuelfußlager 1
5 Kolbenring 1
6 Leistungsventildeckel 1
7 Druckscheibe 1
8 Schraube (Verbindungshebel) 1
9 Ventilhalterung 1
10 Ventilwelle 1
11 Hülse 2
12 Verbindungshebel 1
13 Feder 2
14 Leistungsventil 1 1
15 Leistungsventil 2 1
KOLBEN UND LEISTUNGSVENTIL
Ausbauumfang:1Ausbau des Kolbens und Kolbenrings2Ausbau des Leistungsventiles
IC478100
PISTONE E VALVOLA DI POTENZA
Ampiezza della rimozione:1Rimozione del pistone e della fascia elastica2Rimozione della valvola di potenza
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL PISTONE E
DELLA VALVOLA DI POTENZA
1 Fermaglio a graffa dello spinotto 2
2 Spinotto 1
3 Pistone 1 Consultare “PUNTI DI RIMOZIONE”.
4 Cuscinetto dell’estremità piccola 1
5 Fascia elastica 1
6 Coperchio della valvola di potenza 1
7 Disco di spinta 1
8 Bullone (leva del biscottino) 1
9 Portavalvola 1
10 Gambo della valvola 1
11 Piattello 2
12 Leva del biscottino 1
13 Molla 2
14 Valvola di potenza 1 1
15 Valvola di potenza 2 1
1
2
1
2
1
2




 










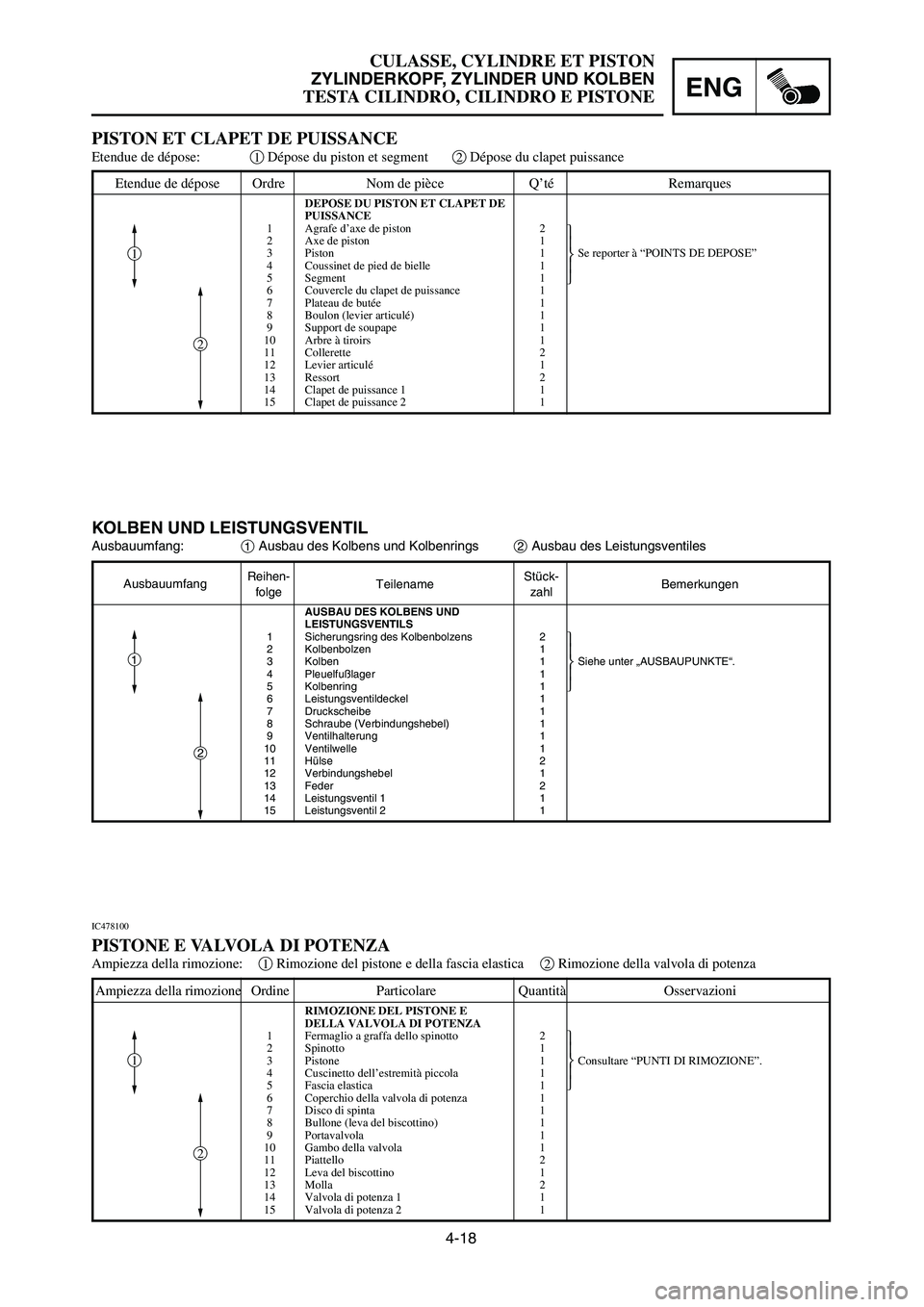

PISTON ET CLAPET DE PUISSANCE
Etendue de dépose:1Dépose du piston et segment2Dépose du clapet puissance
1C3-9-32-4B 4/6/06 2:10 PM Page 3

4-19

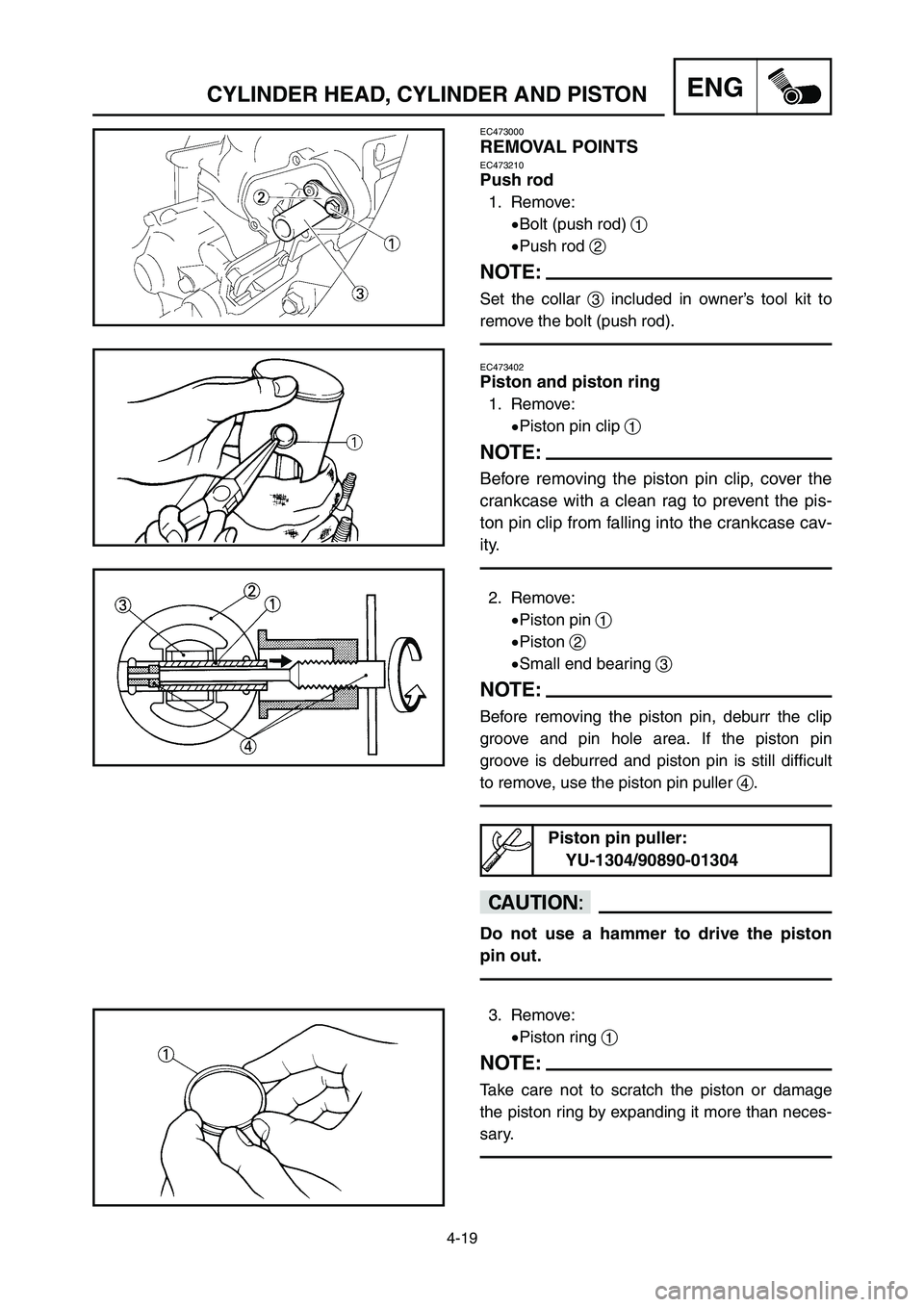

ENGCYLINDER HEAD, CYLINDER AND PISTON
EC473000
REMOVAL POINTSEC473210
Push rod
1. Remove:
9Bolt (push rod) 1
9Push rod 2
NOTE:
Set the collar 3included in owner’s tool kit to
remove the bolt (push rod).
EC473402
Piston and piston ring
1. Remove:
9Piston pin clip 1
NOTE:
Before removing the piston pin clip, cover the
crankcase with a clean rag to prevent the pis-
ton pin clip from falling into the crankcase cav-
ity.
2. Remove:
9Piston pin 1
9Piston 2
9Small end bearing 3
NOTE:
Before removing the piston pin, deburr the clip
groove and pin hole area. If the piston pin
groove is deburred and piston pin is still difficult
to remove, use the piston pin puller 4.
cC
Do not use a hammer to drive the piston
pin out.
3. Remove:
9Piston ring 1
NOTE:
Take care not to scratch the piston or damage
the piston ring by expanding it more than neces-
sary.
Piston pin puller:
YU-1304/90890-01304
1C3-9-32-4B 4/6/06 2:10 PM Page 4

4-19
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE

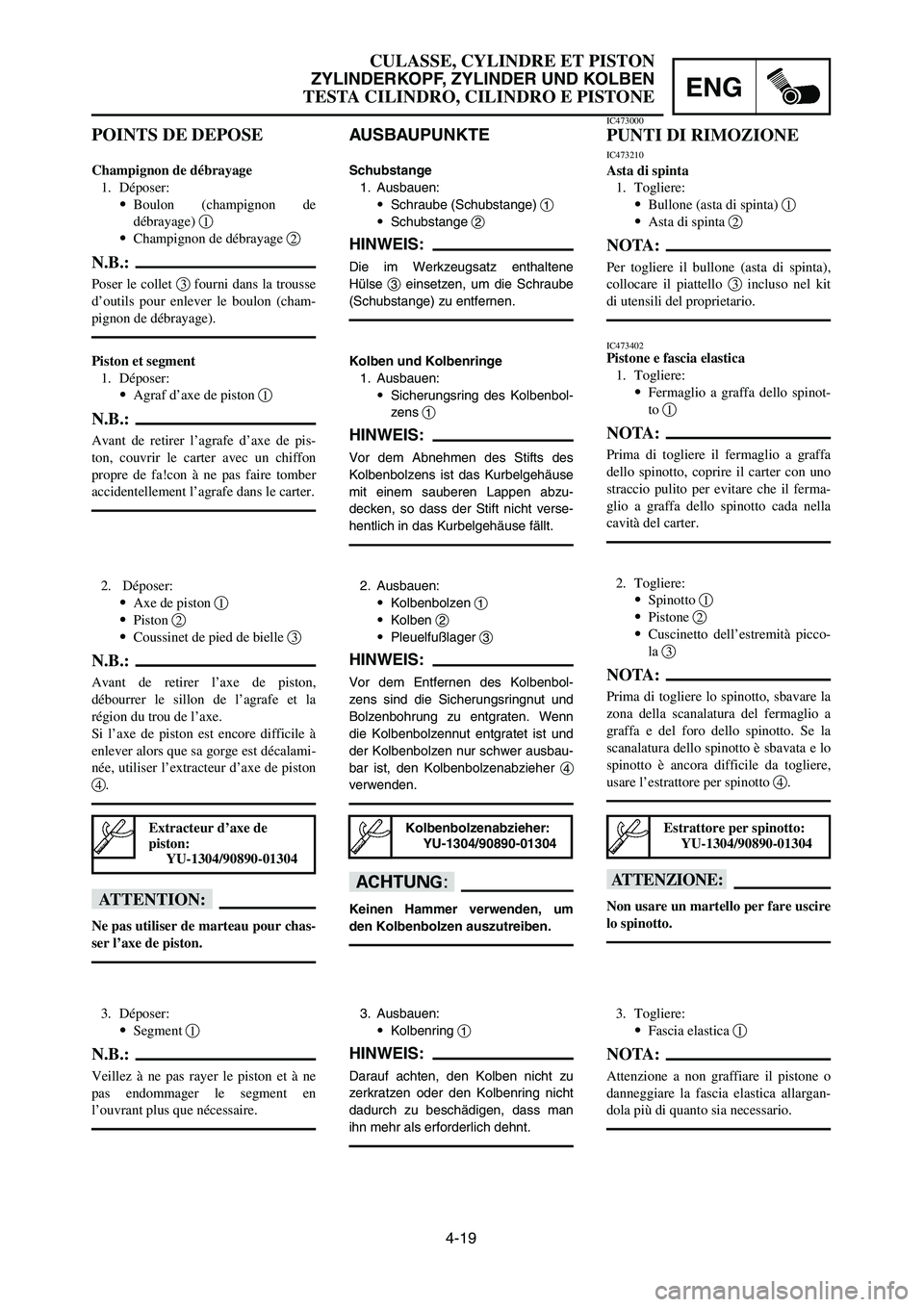

POINTS DE DEPOSE
Champignon de débrayage
1. Déposer:
9Boulon (champignon de
débrayage) 1
9Champignon de débrayage 2
N.B.:
Poser le collet 3fourni dans la trousse
d’outils pour enlever le boulon (cham-
pignon de débrayage).
Piston et segment
1. Déposer:
9Agraf d’axe de piston 1
N.B.:
Avant de retirer l’agrafe d’axe de pis-
ton, couvrir le carter avec un chiffon
propre de fa!con à ne pas faire tomber
accidentellement l’agrafe dans le carter.
2. Déposer:
9Axe de piston 1
9Piston 2
9Coussinet de pied de bielle 3
N.B.:
Avant de retirer l’axe de piston,
débourrer le sillon de l’agrafe et la
région du trou de l’axe.
Si l’axe de piston est encore difficile à
enlever alors que sa gorge est décalami-
née, utiliser l’extracteur d’axe de piston
4.
fF
Ne pas utiliser de marteau pour chas-
ser l’axe de piston.
IC473000
PUNTI DI RIMOZIONE
IC473210
Asta di spinta
1. Togliere:
9Bullone (asta di spinta) 1
9Asta di spinta 2
NOTA:
Per togliere il bullone (asta di spinta),
collocare il piattello 3incluso nel kit
di utensili del proprietario.
IC473402Pistone e fascia elastica
1. Togliere:
9Fermaglio a graffa dello spinot-
to 1
NOTA:
Prima di togliere il fermaglio a graffa
dello spinotto, coprire il carter con uno
straccio pulito per evitare che il ferma-
glio a graffa dello spinotto cada nella
cavità del carter.
2. Togliere:
9Spinotto 1
9Pistone 2
9Cuscinetto dell’estremità picco-
la 3
NOTA:
Prima di togliere lo spinotto, sbavare la
zona della scanalatura del fermaglio a
graffa e del foro dello spinotto. Se la
scanalatura dello spinotto è sbavata e lo
spinotto è ancora difficile da togliere,
usare l’estrattore per spinotto 4.
iI
Non usare un martello per fare uscire
lo spinotto.
Estrattore per spinotto:
YU-1304/90890-01304
3. Ausbauen:
9Kolbenring 1
HINWEIS:
Darauf achten, den Kolben nicht zu
zerkratzen oder den Kolbenring nicht
dadurch zu beschädigen, dass man
ihn mehr als erforderlich dehnt.
3. Togliere:
9Fascia elastica 1
NOTA:
Attenzione a non graffiare il pistone o
danneggiare la fascia elastica allargan-
dola più di quanto sia necessario.
3. Déposer:
9Segment 1
N.B.:
Veillez à ne pas rayer le piston et à ne
pas endommager le segment en
l’ouvrant plus que nécessaire.
Extracteur d’axe de
piston:
YU-1304/90890-01304Kolbenbolzenabzieher:
YU-1304/90890-01304
AUSBAUPUNKTE
Schubstange
1. Ausbauen:
9Schraube (Schubstange) 1
9Schubstange 2
HINWEIS:
Die im Werkzeugsatz enthaltene
Hülse 3einsetzen, um die Schraube
(Schubstange) zu entfernen.
Kolben und Kolbenringe
1. Ausbauen:
9Sicherungsring des Kolbenbol-
zens 1
HINWEIS:
Vor dem Abnehmen des Stifts des
Kolbenbolzens ist das Kurbelgehäuse
mit einem sauberen Lappen abzu-
decken, so dass der Stift nicht verse-
hentlich in das Kurbelgehäuse fällt.
2. Ausbauen:
9Kolbenbolzen 1
9Kolben 2
9Pleuelfußlager 3
HINWEIS:
Vor dem Entfernen des Kolbenbol-
zens sind die Sicherungsringnut und
Bolzenbohrung zu entgraten. Wenn
die Kolbenbolzennut entgratet ist und
der Kolbenbolzen nur schwer ausbau-
bar ist, den Kolbenbolzenabzieher 4
verwenden.
dD
Keinen Hammer verwenden, um
den Kolbenbolzen auszutreiben.
1C3-9-32-4B 4/6/06 2:10 PM Page 5

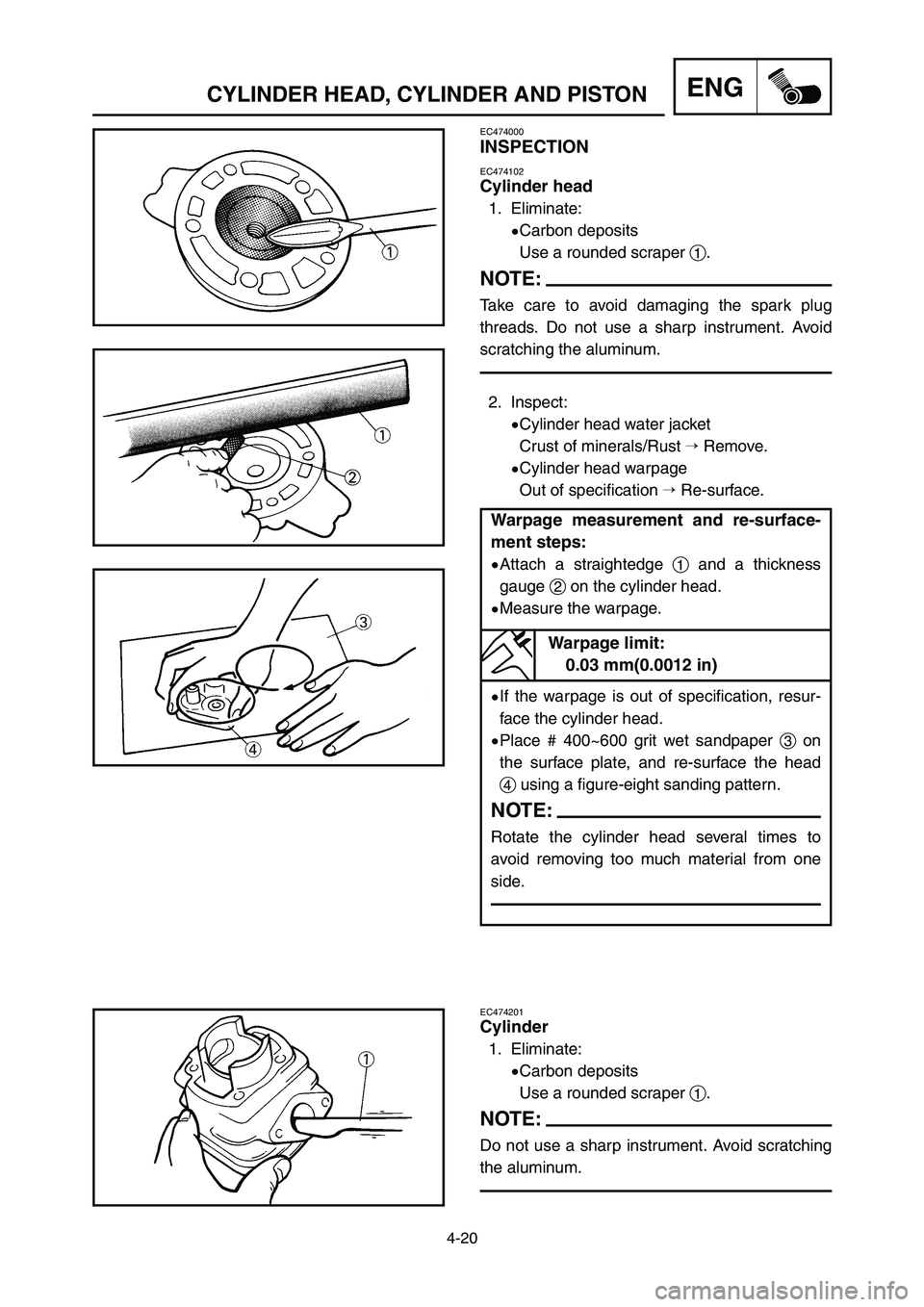

4-20
ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474000
INSPECTION
EC474102
Cylinder head
1. Eliminate:
9Carbon deposits
Use a rounded scraper 1.
NOTE:
Take care to avoid damaging the spark plug
threads. Do not use a sharp instrument. Avoid
scratching the aluminum.
2. Inspect:
9Cylinder head water jacket
Crust of minerals/Rust Remove.
9Cylinder head warpage
Out of specification Re-surface.
Warpage measurement and re-surface-
ment steps:
9Attach a straightedge 1and a thickness
gauge 2on the cylinder head.
9Measure the warpage.
9If the warpage is out of specification, resur-
face the cylinder head.
9Place # 400~600 grit wet sandpaper 3on
the surface plate, and re-surface the head
4using a figure-eight sanding pattern.
NOTE:
Rotate the cylinder head several times to
avoid removing too much material from one
side.
EC474201
Cylinder
1. Eliminate:
9Carbon deposits
Use a rounded scraper 1.
NOTE:
Do not use a sharp instrument. Avoid scratching
the aluminum.
Warpage limit:
0.03 mm(0.0012 in)
1C3-9-32-4B 4/6/06 2:10 PM Page 6

4-20
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
INSPEKTION
Zylinderkopf
1. Entfernen:
9Ölkohleablagerungen
Einen abgerundeten Schaber
1verwenden.
HINWEIS:
Dabei vorsichtig vorgehen, damit das
Gewinde der Zündkerzenbohrung
nicht beschädigt wird. Niemals scharf-
kantige Werkzeuge verwenden, um
ein Zerkratzen des Aluminiums zu
vermeiden.
2. Prüfen:
9Zylinderkopf-Kühlwasserman-
tel
Wasserstein/RostEntfernen.
9Zylinderkopf-Verwerfung
Abweichnung von Spezifikation
Bearbeitung der Oberfläche.
Zylinder
1. Entfernen:
9Ölkohleablagerungen
Einem abgerundeten Schaber
verwenden 1.
HINWEIS:
Kein scharfkantiges Instrument ver-
wenden. Kratzer auf dem Aluminium
vermeiden.

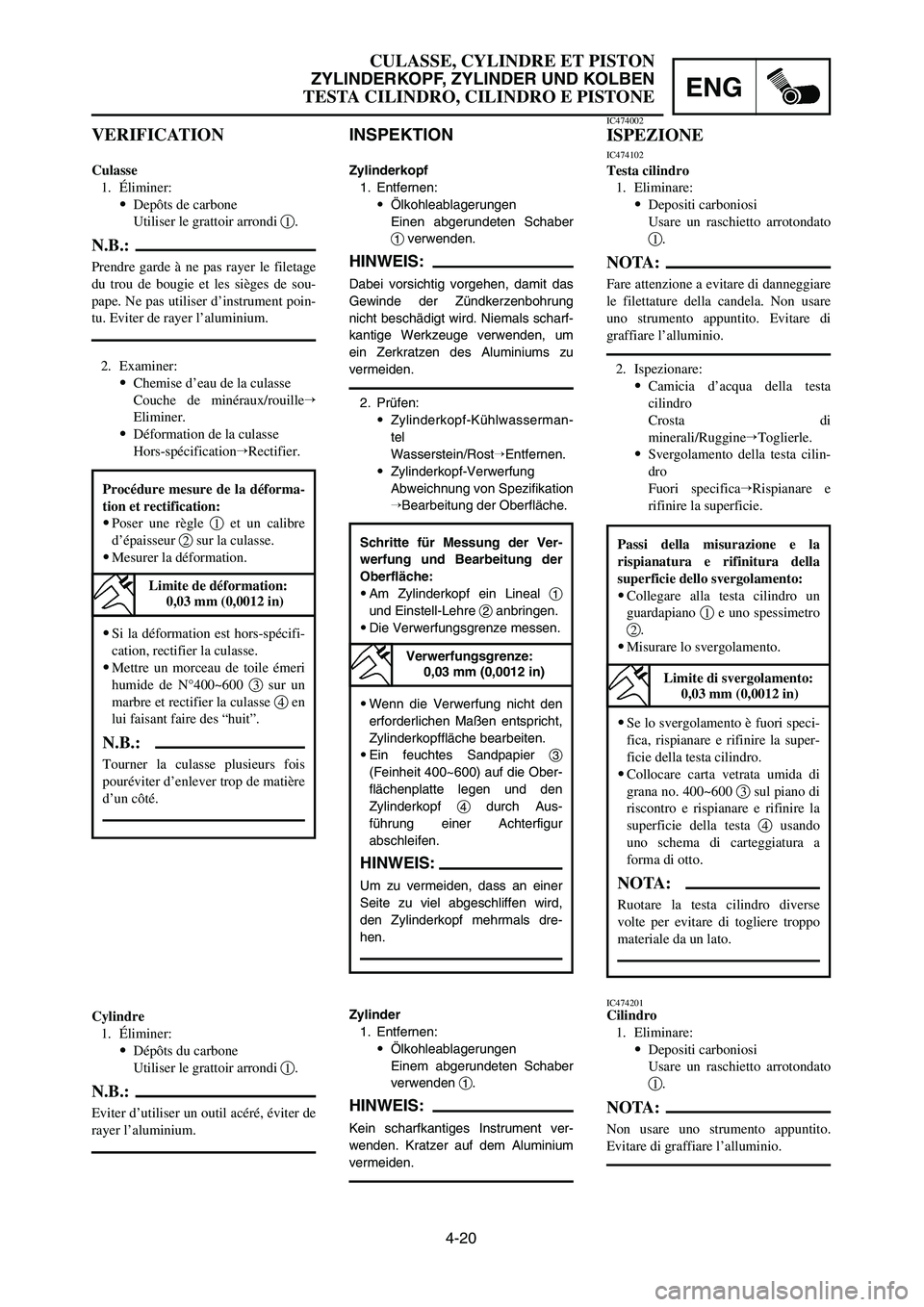

VERIFICATION
Culasse
1. Éliminer:
9Depôts de carbone
Utiliser le grattoir arrondi 1.
N.B.:
Prendre garde à ne pas rayer le filetage
du trou de bougie et les sièges de sou-
pape. Ne pas utiliser d’instrument poin-
tu. Eviter de rayer l’aluminium.
2. Examiner:
9Chemise d’eau de la culasse
Couche de minéraux/rouille
Eliminer.
9Déformation de la culasse
Hors-spécificationRectifier.
IC474002
ISPEZIONE
IC474102
Testa cilindro
1. Eliminare:
9Depositi carboniosi
Usare un raschietto arrotondato
1.
NOTA:
Fare attenzione a evitare di danneggiare
le filettature della candela. Non usare
uno strumento appuntito. Evitare di
graffiare l’alluminio.
2. Ispezionare:
9Camicia d’acqua della testa
cilindro
Crosta di
minerali/RuggineToglierle.
9Svergolamento della testa cilin-
dro
Fuori specificaRispianare e
rifinire la superficie.
Schritte für Messung der Ver-
werfung und Bearbeitung der
Oberfläche:
9Am Zylinderkopf ein Lineal 1
und Einstell-Lehre 2anbringen.
9Die Verwerfungsgrenze messen.
9Wenn die Verwerfung nicht den
erforderlichen Maßen entspricht,
Zylinderkopffläche bearbeiten.
9Ein feuchtes Sandpapier 3
(Feinheit 400~600) auf die Ober-
flächenplatte legen und den
Zylinderkopf 4durch Aus-
führung einer Achterfigur
abschleifen.
HINWEIS:
Um zu vermeiden, dass an einer
Seite zu viel abgeschliffen wird,
den Zylinderkopf mehrmals dre-
hen.
Verwerfungsgrenze:
0,03 mm (0,0012 in)
Passi della misurazione e la
rispianatura e rifinitura della
superficie dello svergolamento:
9Collegare alla testa cilindro un
guardapiano 1e uno spessimetro
2.
9Misurare lo svergolamento.
9Se lo svergolamento è fuori speci-
fica, rispianare e rifinire la super-
ficie della testa cilindro.
9Collocare carta vetrata umida di
grana no. 400~600 3sul piano di
riscontro e rispianare e rifinire la
superficie della testa 4usando
uno schema di carteggiatura a
forma di otto.
NOTA:
Ruotare la testa cilindro diverse
volte per evitare di togliere troppo
materiale da un lato.
Limite di svergolamento:
0,03 mm (0,0012 in)
Procédure mesure de la déforma-
tion et rectification:
9Poser une règle 1et un calibre
d’épaisseur 2sur la culasse.
9Mesurer la déformation.
9Si la déformation est hors-spécifi-
cation, rectifier la culasse.
9Mettre un morceau de toile émeri
humide de N°400~600 3sur un
marbre et rectifier la culasse 4en
lui faisant faire des “huit”.
N.B.:
Tourner la culasse plusieurs fois
pouréviter d’enlever trop de matière
d’un côté.
Limite de déformation:
0,03 mm (0,0012 in)
Cylindre
1. Éliminer:
9Dépôts du carbone
Utiliser le grattoir arrondi 1.
N.B.:
Eviter d’utiliser un outil acéré, éviter de
rayer l’aluminium.
IC474201Cilindro
1. Eliminare:
9Depositi carboniosi
Usare un raschietto arrotondato
1.
NOTA:
Non usare uno strumento appuntito.
Evitare di graffiare l’alluminio.
1C3-9-32-4B 4/6/06 2:10 PM Page 7

4-21

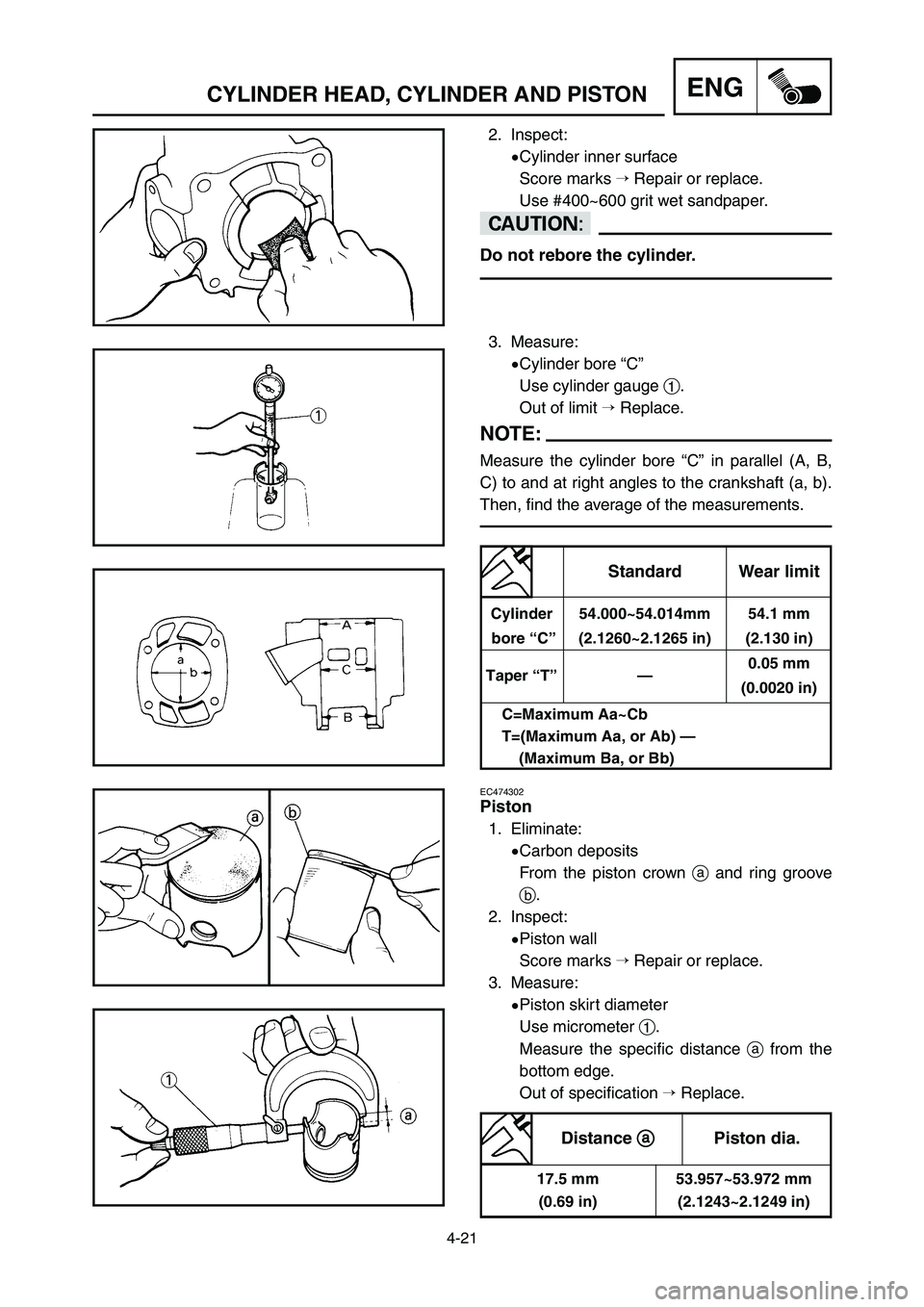

ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474302
Piston
1. Eliminate:
9Carbon deposits
From the piston crown aand ring groove
b.
2. Inspect:
9Piston wall
Score marks Repair or replace.
3. Measure:
9Piston skirt diameter
Use micrometer 1.
Measure the specific distance afrom the
bottom edge.
Out of specification Replace.
2. Inspect:
9Cylinder inner surface
Score marks Repair or replace.
Use #400~600 grit wet sandpaper.
cC
Do not rebore the cylinder.
3. Measure:
9Cylinder bore “C”
Use cylinder gauge 1.
Out of limit Replace.
NOTE:
Measure the cylinder bore “C” in parallel (A, B,
C) to and at right angles to the crankshaft (a, b).
Then, find the average of the measurements.
17.5 mm 53.957~53.972 mm
(0.69 in) (2.1243~2.1249 in)
Standard Wear limit
Cylinder 54.000~54.014mm 54.1 mm
bore “C” (2.1260~2.1265 in) (2.130 in)
Taper “T” —0.05 mm
(0.0020 in)
C=Maximum Aa~Cb
T=(Maximum Aa, or Ab) —
(Maximum Ba, or Bb)
Distance a a
Piston dia.

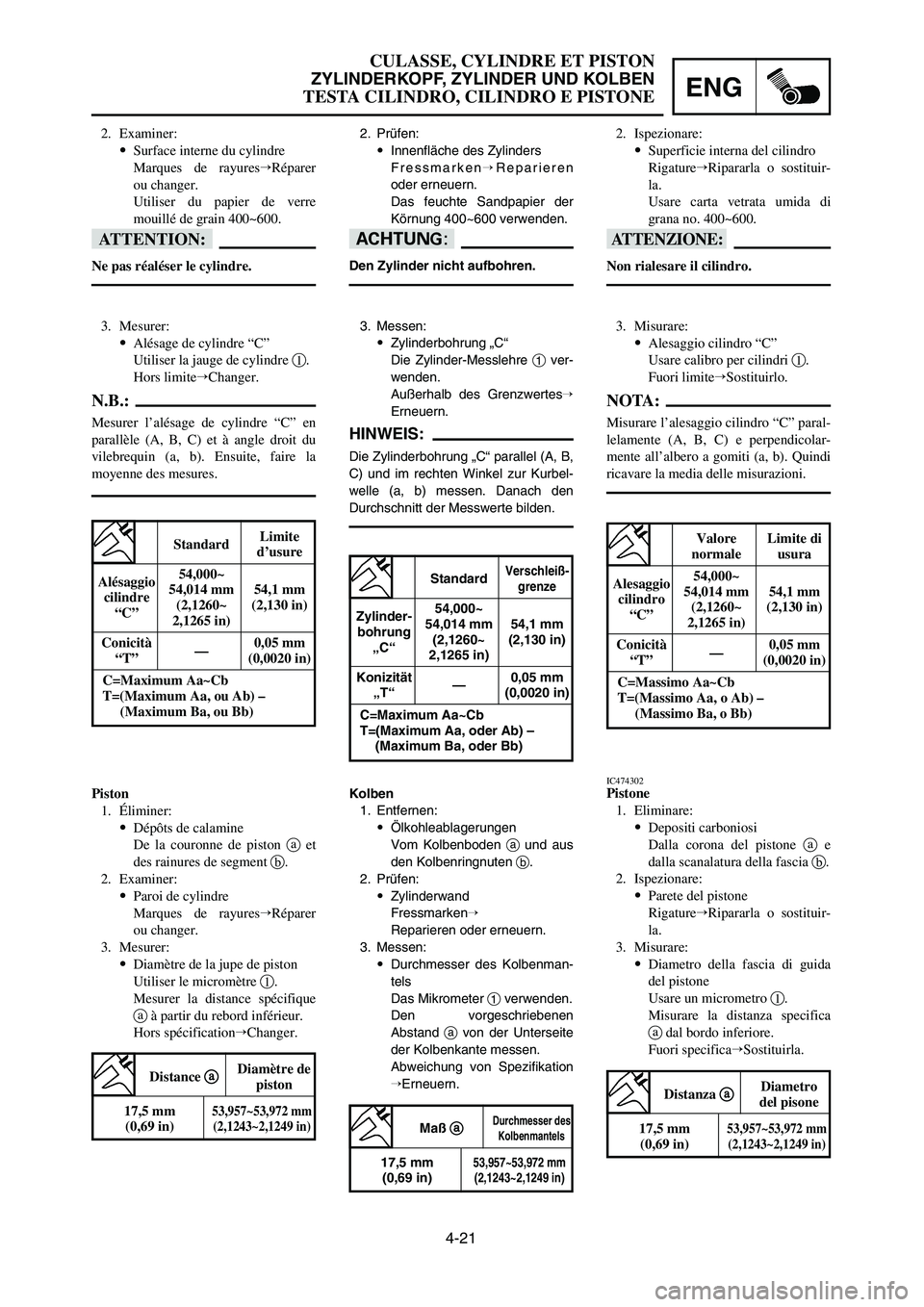

1C3-9-32-4B 4/6/06 2:10 PM Page 8

4-21
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
Kolben
1. Entfernen:
9Ölkohleablagerungen
Vom Kolbenboden aund aus
den Kolbenringnuten b.
2. Prüfen:
9Zylinderwand
Fressmarken
Reparieren oder erneuern.
3. Messen:
9Durchmesser des Kolbenman-
tels
Das Mikrometer 1verwenden.
Den vorgeschriebenen
Abstand avon der Unterseite
der Kolbenkante messen.
Abweichung von Spezifikation
Erneuern.IC474302Pistone
1. Eliminare:
9Depositi carboniosi
Dalla corona del pistone ae
dalla scanalatura della fascia b.
2. Ispezionare:
9Parete del pistone
RigatureRipararla o sostituir-
la.
3. Misurare:
9Diametro della fascia di guida
del pistone
Usare un micrometro 1.
Misurare la distanza specifica
adal bordo inferiore.
Fuori specificaSostituirla.
2. Prüfen:
9Innenfläche des Zylinders
FressmarkenReparieren
oder erneuern.
Das feuchte Sandpapier der
Körnung 400~600 verwenden.
dD
Den Zylinder nicht aufbohren.
3. Messen:
9Zylinderbohrung „C“
Die Zylinder-Messlehre 1ver-
wenden.
Außerhalb des Grenzwertes
Erneuern.
HINWEIS:
Die Zylinderbohrung „C“ parallel (A, B,
C) und im rechten Winkel zur Kurbel-
welle (a, b) messen. Danach den
Durchschnitt der Messwerte bilden.
2. Examiner:
9Surface interne du cylindre
Marques de rayuresRéparer
ou changer.
Utiliser du papier de verre
mouillé de grain 400~600.
fF
Ne pas réaléser le cylindre.
3. Mesurer:
9Alésage de cylindre “C”
Utiliser la jauge de cylindre 1.
Hors limiteChanger.
N.B.:
Mesurer l’alésage de cylindre “C” en
parallèle (A, B, C) et à angle droit du
vilebrequin (a, b). Ensuite, faire la
moyenne des mesures.
Piston
1. Éliminer:
9Dépôts de calamine
De la couronne de piston aet
des rainures de segment b.
2. Examiner:
9Paroi de cylindre
Marques de rayuresRéparer
ou changer.
3. Mesurer:
9Diamètre de la jupe de piston
Utiliser le micromètre 1.
Mesurer la distance spécifique
aà partir du rebord inférieur.
Hors spécificationChanger.2. Ispezionare:
9Superficie interna del cilindro
RigatureRipararla o sostituir-
la.
Usare carta vetrata umida di
grana no. 400~600.
iI
Non rialesare il cilindro.
3. Misurare:
9Alesaggio cilindro “C”
Usare calibro per cilindri 1.
Fuori limiteSostituirlo.
NOTA:
Misurare l’alesaggio cilindro “C” paral-
lelamente (A, B, C) e perpendicolar-
mente all’albero a gomiti (a, b). Quindi
ricavare la media delle misurazioni.
StandardVerschleiß-grenze
Zylinder-54,000~
bohrung 54,014 mm 54,1 mm
„C“(2,1260~ (2,130 in)
2,1265 in)
Konizität
—0,05 mm
„T“ (0,0020 in)
C=Maximum Aa~Cb
T=(Maximum Aa, oder Ab) –
(Maximum Ba, oder Bb)
Maß a aDurchmesser des Kolbenmantels
17,5 mm53,957~53,972 mm(0,69 in)(2,1243~2,1249 in)
Valore Limite di normale usura
Alesaggio 54,000~
cilindro 54,014 mm 54,1 mm
“C”(2,1260~ (2,130 in)
2,1265 in)
Conicità
—0,05 mm
“T” (0,0020 in)
C=Massimo Aa~Cb
T=(Massimo Aa, o Ab) –
(Massimo Ba, o Bb)
Distance a aDiamètre depiston
17,5 mm
53,957~53,972 mm(0,69 in)(2,1243~2,1249 in)
StandardLimited’usure
Alésaggio 54,000~
cilindre 54,014 mm 54,1 mm
“C”(2,1260~ (2,130 in)
2,1265 in)
Conicità
—0,05 mm
“T” (0,0020 in)
C=Maximum Aa~Cb
T=(Maximum Aa, ou Ab) –
(Maximum Ba, ou Bb)
Distanza a aDiametrodel pisone
17,5 mm
53,957~53,972 mm(0,69 in)(2,1243~2,1249 in)
1C3-9-32-4B 4/6/06 2:10 PM Page 9

4-22

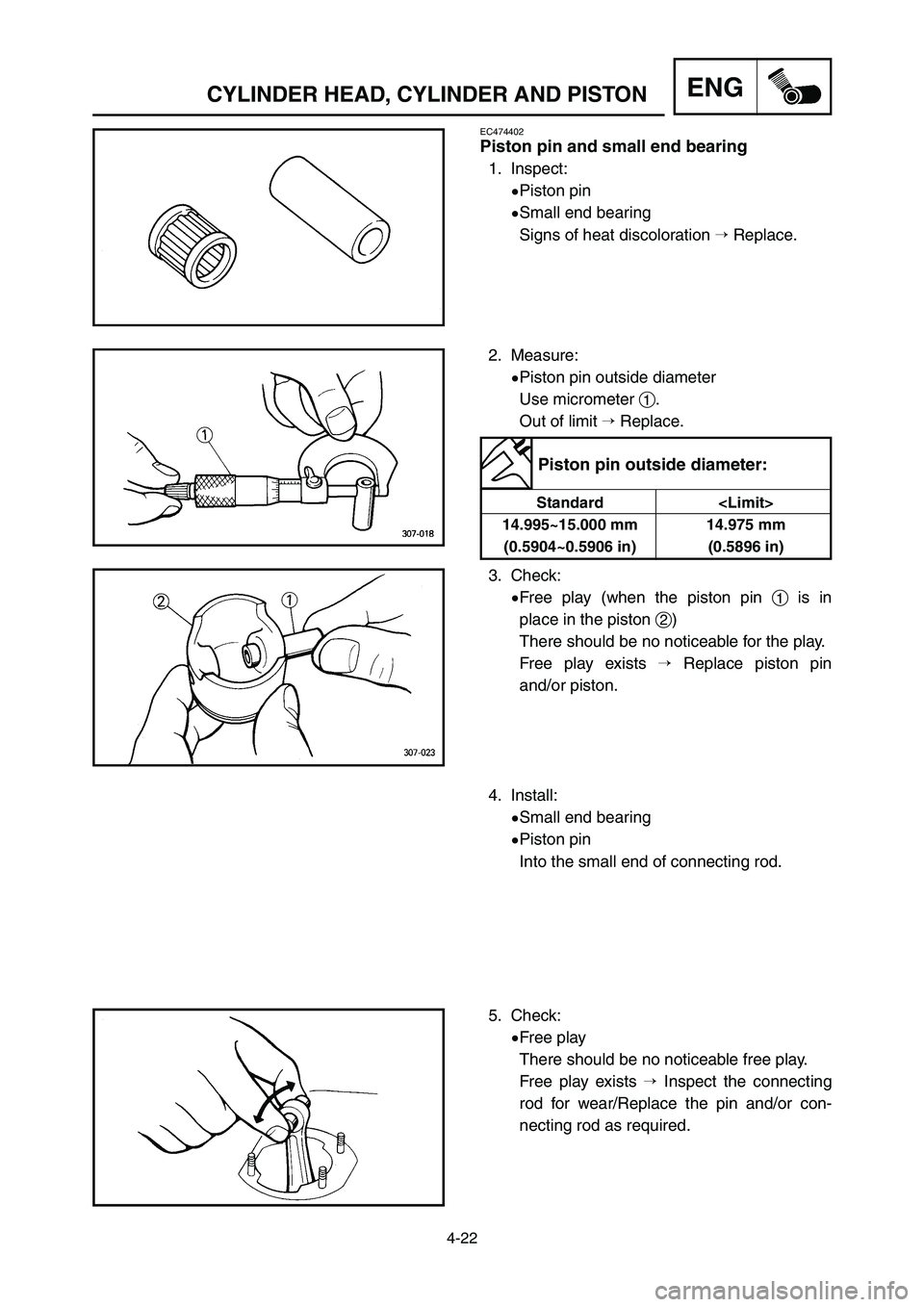

ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474402
Piston pin and small end bearing
1. Inspect:
9Piston pin
9Small end bearing
Signs of heat discoloration Replace.
2. Measure:
9Piston pin outside diameter
Use micrometer 1.
Out of limit Replace.
3. Check:
9Free play (when the piston pin 1is in
place in the piston 2)
There should be no noticeable for the play.
Free play exists Replace piston pin
and/or piston.
4. Install:
9Small end bearing
9Piston pin
Into the small end of connecting rod.
5. Check:
9Free play
There should be no noticeable free play.
Free play exists Inspect the connecting
rod for wear/Replace the pin and/or con-
necting rod as required.
Piston pin outside diameter:
Standard
14.995~15.000 mm 14.975 mm
(0.5904~0.5906 in) (0.5896 in)

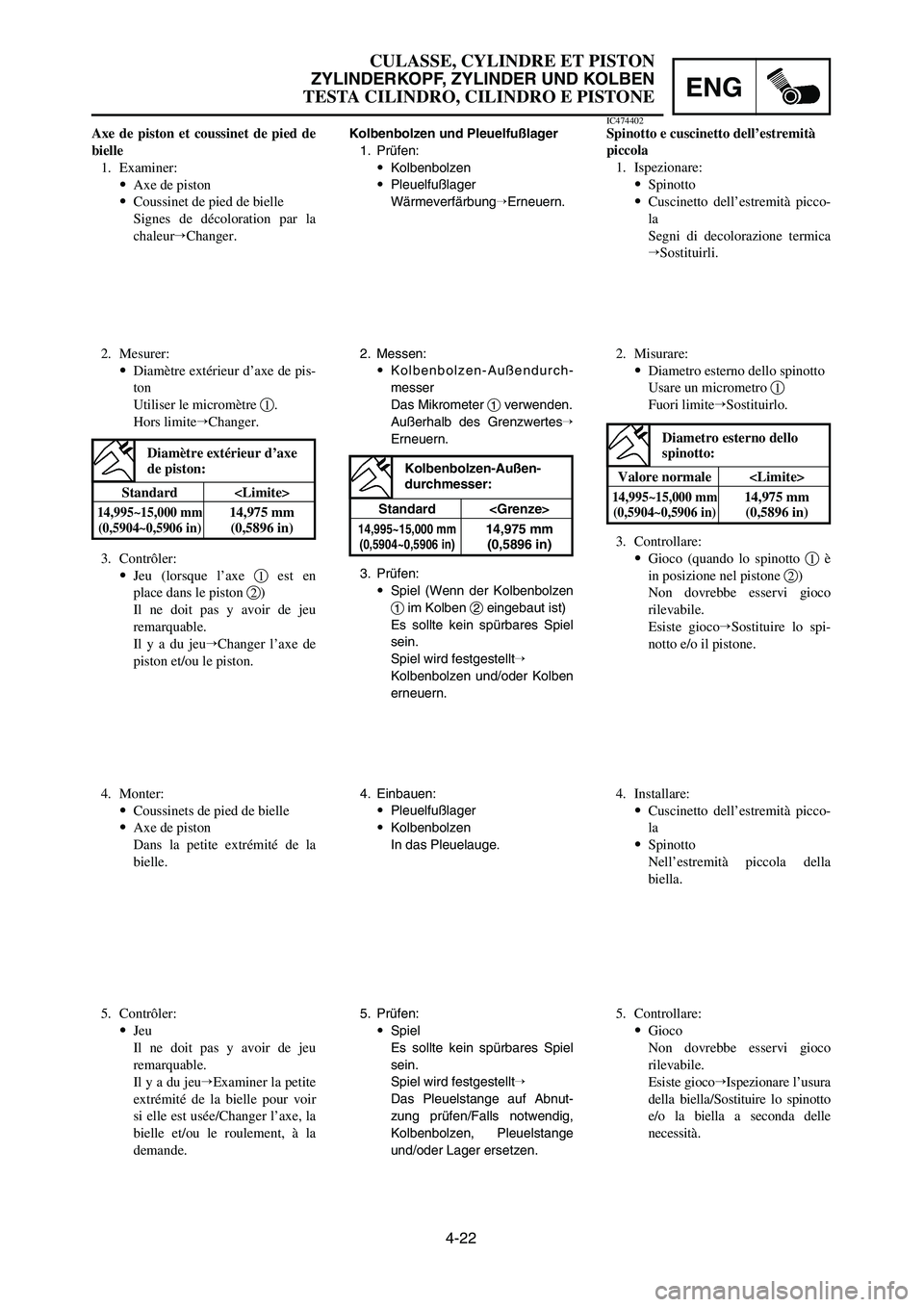

1C3-9-32-4B 4/6/06 2:10 PM Page 10

4-22
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
2. Misurare:
9Diametro esterno dello spinotto
Usare un micrometro 1
Fuori limiteSostituirlo.
3. Controllare:
9Gioco (quando lo spinotto 1è
in posizione nel pistone 2)
Non dovrebbe esservi gioco
rilevabile.
Esiste giocoSostituire lo spi-
notto e/o il pistone.
4. Installare:
9Cuscinetto dell’estremità picco-
la
9Spinotto
Nell’estremità piccola della
biella.
Kolbenbolzen und Pleuelfußlager
1. Prüfen:
9Kolbenbolzen
9Pleuelfußlager
WärmeverfärbungErneuern.
2. Messen:
9Kolbenbolzen-Außendurch-
messer
Das Mikrometer 1verwenden.
Außerhalb des Grenzwertes
Erneuern.
3. Prüfen:
9Spiel (Wenn der Kolbenbolzen
1im Kolben 2eingebaut ist)
Es sollte kein spürbares Spiel
sein.
Spiel wird festgestellt
Kolbenbolzen und/oder Kolben
erneuern.
4. Einbauen:
9Pleuelfußlager
9Kolbenbolzen
In das Pleuelauge.
5. Prüfen:
9Spiel
Es sollte kein spürbares Spiel
sein.
Spiel wird festgestellt
Das Pleuelstange auf Abnut-
zung prüfen/Falls notwendig,
Kolbenbolzen, Pleuelstange
und/oder Lager ersetzen.Axe de piston et coussinet de pied de
bielle
1. Examiner:
9Axe de piston
9Coussinet de pied de bielle
Signes de décoloration par la
chaleurChanger.
2. Mesurer:
9Diamètre extérieur d’axe de pis-
ton
Utiliser le micromètre 1.
Hors limiteChanger.
3. Contrôler:
9Jeu (lorsque l’axe 1est en
place dans le piston 2)
Il ne doit pas y avoir de jeu
remarquable.
Il y a du jeuChanger l’axe de
piston et/ou le piston.
4. Monter:
9Coussinets de pied de bielle
9Axe de piston
Dans la petite extrémité de la
bielle.
5. Contrôler:
9Jeu
Il ne doit pas y avoir de jeu
remarquable.
Il y a du jeuExaminer la petite
extrémité de la bielle pour voir
si elle est usée/Changer l’axe, la
bielle et/ou le roulement, à la
demande.IC474402Spinotto e cuscinetto dell’estremità
piccola
1. Ispezionare:
9Spinotto
9Cuscinetto dell’estremità picco-
la
Segni di decolorazione termica
Sostituirli.
Standard
14,995~15,000 mm14,975 mm(0,5904~0,5906 in)(0,5896 in)
Kolbenbolzen-Außen-
durchmesser:Valore normale
14,995~15,000 mm14,975 mm(0,5904~0,5906 in)(0,5896 in)
Diametro esterno dello
spinotto:
5. Controllare:
9Gioco
Non dovrebbe esservi gioco
rilevabile.
Esiste giocoIspezionare l’usura
della biella/Sostituire lo spinotto
e/o la biella a seconda delle
necessità.
Standard
14,995~15,000 mm14,975 mm(0,5904~0,5906 in)(0,5896 in)
Diamètre extérieur d’axe
de piston:
1C3-9-32-4B 4/6/06 2:10 PM Page 11

4-23

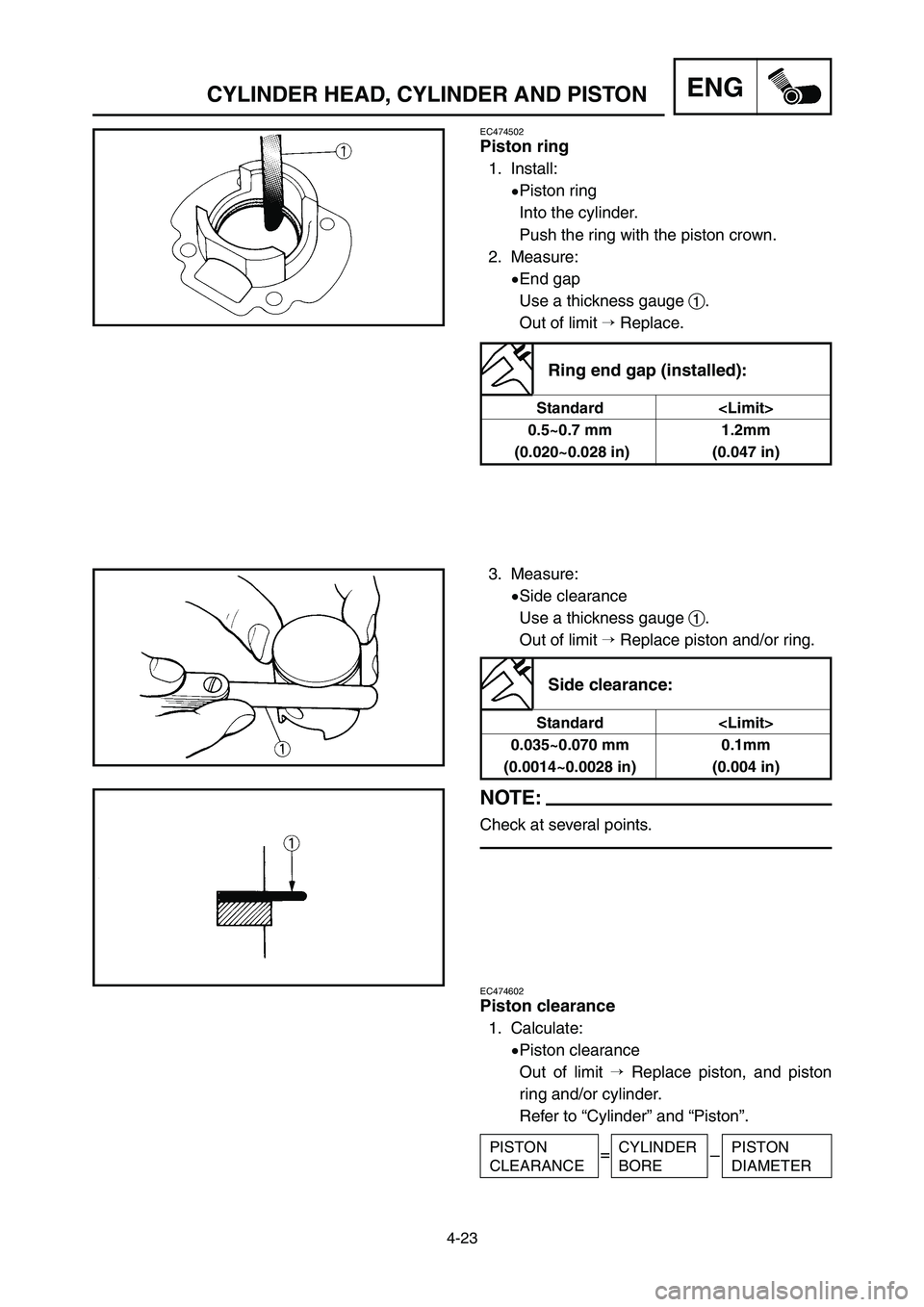

ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474502
Piston ring
1. Install:
9Piston ring
Into the cylinder.
Push the ring with the piston crown.
2. Measure:
9End gap
Use a thickness gauge 1.
Out of limit Replace.
3. Measure:
9Side clearance
Use a thickness gauge 1.
Out of limit Replace piston and/or ring.
NOTE:
Check at several points.
EC474602
Piston clearance
1. Calculate:
9Piston clearance
Out of limit Replace piston, and piston
ring and/or cylinder.
Refer to “Cylinder” and “Piston”.
Ring end gap (installed):
Standard
0.5~0.7 mm 1.2mm
(0.020~0.028 in) (0.047 in)
Side clearance:
Standard
0.035~0.070 mm 0.1mm
(0.0014~0.0028 in) (0.004 in)
PISTON
CLEARANCECYLINDER
BOREPISTON
DIAMETER=
–
1C3-9-32-4B 4/6/06 2:10 PM Page 12
