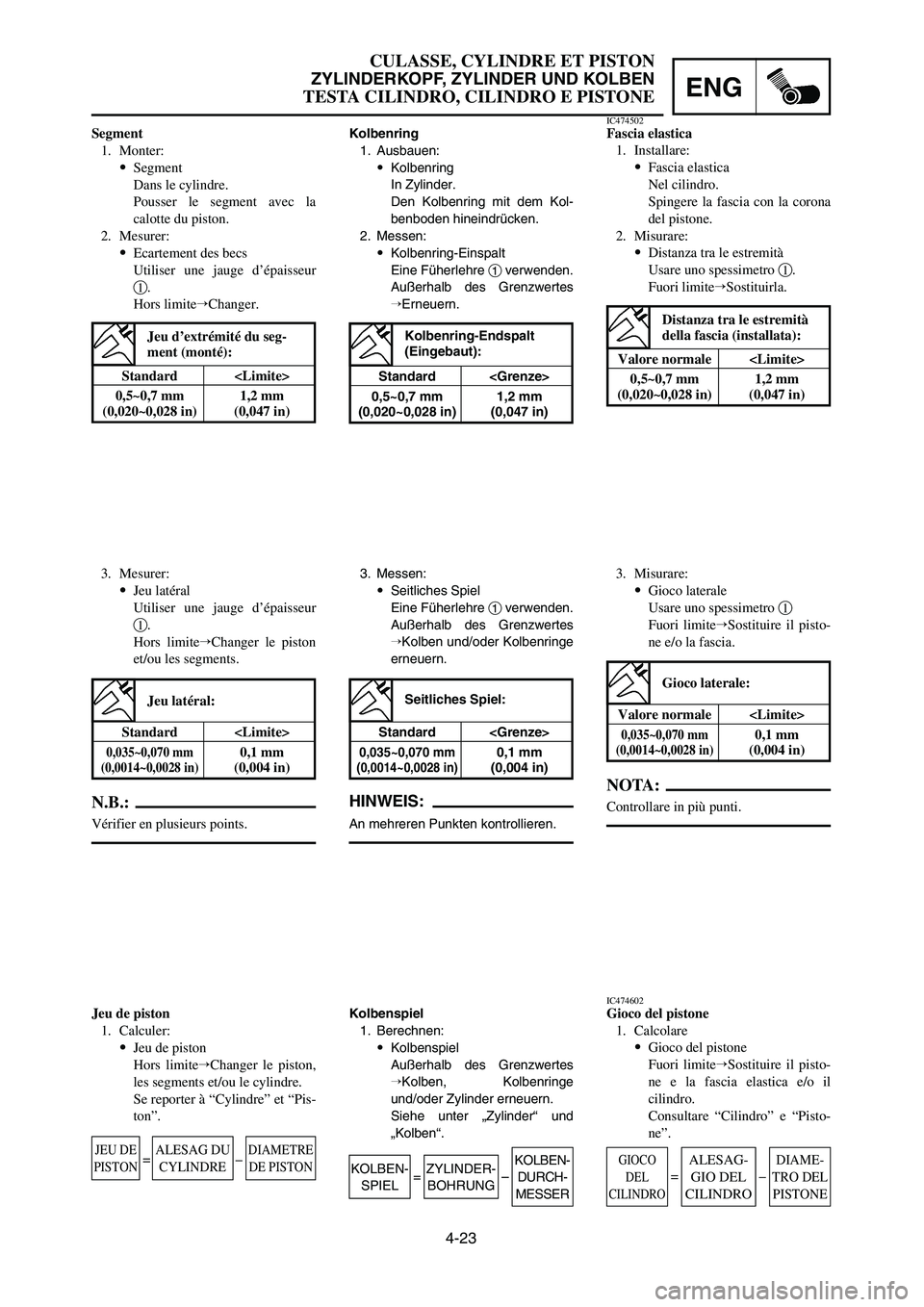

3. Messen:
9Seitliches Spiel
Eine Füherlehre 1verwenden.
Außerhalb des Grenzwertes
Kolben und/oder Kolbenringe
erneuern.
HINWEIS:
An mehreren Punkten kontrollieren.
4-23
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
3. Misurare:
9Gioco laterale
Usare uno spessimetro 1
Fuori limiteSostituire il pisto-
ne e/o la fascia.
NOTA:
Controllare in più punti.
IC474602Gioco del pistone
1. Calcolare
9Gioco del pistone
Fuori limiteSostituire il pisto-
ne e la fascia elastica e/o il
cilindro.
Consultare “Cilindro” e “Pisto-
ne”.
=–
Kolbenring
1. Ausbauen:
9Kolbenring
In Zylinder.
Den Kolbenring mit dem Kol-
benboden hineindrücken.
2. Messen:
9Kolbenring-Einspalt
Eine Füherlehre 1verwenden.
Außerhalb des Grenzwertes
Erneuern.
Kolbenspiel
1. Berechnen:
9Kolbenspiel
Außerhalb des Grenzwertes
Kolben, Kolbenringe
und/oder Zylinder erneuern.
Siehe unter „Zylinder“ und
„Kolben“.
=–Segment
1. Monter:
9Segment
Dans le cylindre.
Pousser le segment avec la
calotte du piston.
2. Mesurer:
9Ecartement des becs
Utiliser une jauge d’épaisseur
1.
Hors limiteChanger.
3. Mesurer:
9Jeu latéral
Utiliser une jauge d’épaisseur
1.
Hors limiteChanger le piston
et/ou les segments.
N.B.:
Vérifier en plusieurs points.
Jeu de piston
1. Calculer:
9Jeu de piston
Hors limiteChanger le piston,
les segments et/ou le cylindre.
Se reporter à “Cylindre” et “Pis-
ton”.
=–
IC474502Fascia elastica
1. Installare:
9Fascia elastica
Nel cilindro.
Spingere la fascia con la corona
del pistone.
2. Misurare:
9Distanza tra le estremità
Usare uno spessimetro 1.
Fuori limiteSostituirla.
Standard
0,5~0,7 mm 1,2 mm
(0,020~0,028 in) (0,047 in)
Kolbenring-Endspalt
(Eingebaut):
Standard
0,035~0,070 mm0,1 mm (0,0014~0,0028 in)(0,004 in)
Seitliches Spiel:
KOLBEN-
SPIEL ZYLINDER-
BOHRUNGKOLBEN-
DURCH-
MESSER
Valore normale
0,5~0,7 mm 1,2 mm
(0,020~0,028 in) (0,047 in)
Distanza tra le estremità
della fascia (installata):
Valore normale
0,035~0,070 mm0,1 mm(0,0014~0,0028 in)(0,004 in)
Gioco laterale:
GIOCO
DEL
CILINDROALESAG-
GIO DEL
CILINDRODIAME-
TRO DEL
PISTONEJEU DE
PISTONALESAG DU
CYLINDREDIAMETRE
DE PISTON
Standard
0,5~0,7 mm 1,2 mm
(0,020~0,028 in) (0,047 in)
Jeu d’extrémité du seg-
ment (monté):
Standard
0,035~0,070 mm0,1 mm(0,0014~0,0028 in)(0,004 in)
Jeu latéral:
1C3-9-32-4B 4/6/06 2:10 PM Page 13

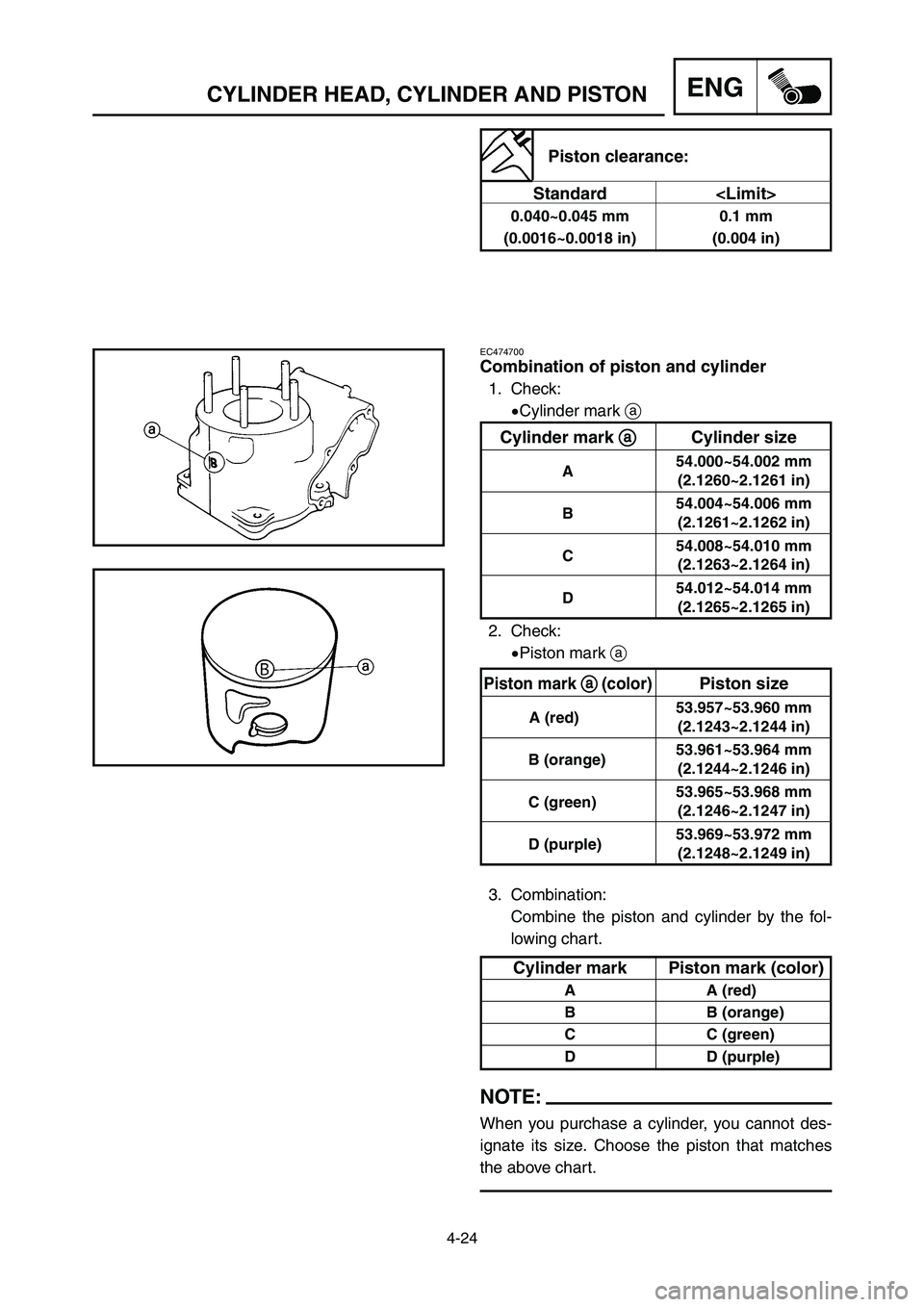

4-24
ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474700
Combination of piston and cylinder
1. Check:
9Cylinder mark a
2. Check:
9Piston mark a
3. Combination:
Combine the piston and cylinder by the fol-
lowing chart.
NOTE:
When you purchase a cylinder, you cannot des-
ignate its size. Choose the piston that matches
the above chart.
Piston clearance:
Standard
0.040~0.045 mm 0.1 mm
(0.0016~0.0018 in) (0.004 in)
Cylinder mark a a
Cylinder size
A54.000~54.002 mm
(2.1260~2.1261 in)
B54.004~54.006 mm
(2.1261~2.1262 in)
C54.008~54.010 mm
(2.1263~2.1264 in)
D54.012~54.014 mm
(2.1265~2.1265 in)
Piston mark a a
(color)Piston size
A (red)53.957~53.960 mm
(2.1243~2.1244 in)
B (orange)53.961~53.964 mm
(2.1244~2.1246 in)
C (green)53.965~53.968 mm
(2.1246~2.1247 in)
D (purple)53.969~53.972 mm
(2.1248~2.1249 in)
Cylinder mark Piston mark (color)
A A (red)
B B (orange)
C C (green)
D D (purple)
1C3-9-32-4B 4/6/06 2:10 PM Page 14

4-24
ENG

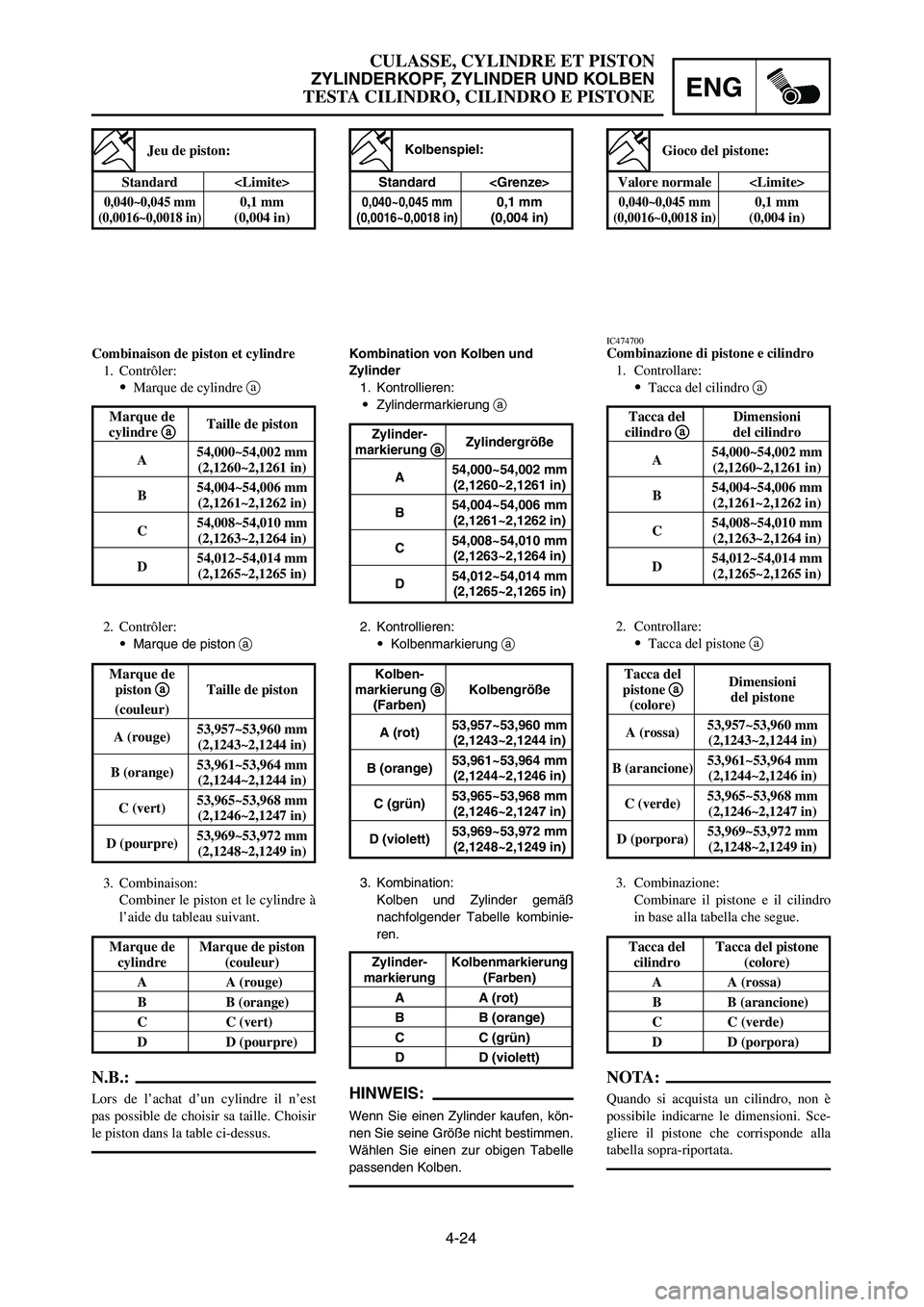

CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
Kombination von Kolben und
Zylinder
1. Kontrollieren:
9Zylindermarkierung a
2. Kontrollieren:
9Kolbenmarkierung a
3. Kombination:
Kolben und Zylinder gemäß
nachfolgender Tabelle kombinie-
ren.
HINWEIS:
Wenn Sie einen Zylinder kaufen, kön-
nen Sie seine Größe nicht bestimmen.
Wählen Sie einen zur obigen Tabelle
passenden Kolben.
Combinaison de piston et cylindre
1. Contrôler:
9Marque de cylindre a
2. Contrôler:
9Marque de piston a
3. Combinaison:
Combiner le piston et le cylindre à
l’aide du tableau suivant.
N.B.:
Lors de l’achat d’un cylindre il n’est
pas possible de choisir sa taille. Choisir
le piston dans la table ci-dessus.
IC474700Combinazione di pistone e cilindro
1. Controllare:
9Tacca del cilindro a
2. Controllare:
9Tacca del pistone a
3. Combinazione:
Combinare il pistone e il cilindro
in base alla tabella che segue.
NOTA:
Quando si acquista un cilindro, non è
possibile indicarne le dimensioni. Sce-
gliere il pistone che corrisponde alla
tabella sopra-riportata.
Zylinder-markierung a aZylindergröße
A54,000~54,002 mm
(2,1260~2,1261 in)
B54,004~54,006 mm
(2,1261~2,1262 in)
C54,008~54,010 mm
(2,1263~2,1264 in)
D54,012~54,014 mm
(2,1265~2,1265 in)
Standard
0,040~0,045 mm0,1 mm(0,0016~0,0018 in)(0,004 in)
Kolbenspiel:
Kolben-
markierung a a
Kolbengröße
(Farben)
A (rot) 53,957~53,960 mm
(2,1243~2,1244 in)
B (orange)53,961~53,964 mm
(2,1244~2,1246 in)
C (grün)53,965~53,968 mm
(2,1246~2,1247 in)
D (violett)53,969~53,972 mm
(2,1248~2,1249 in)
Zylinder- Kolbenmarkierungmarkierung (Farben)
A A (rot)
B B (orange)
C C (grün)
D D (violett)
Valore normale
0,040~0,045 mm0,1 mm(0,0016~0,0018 in)(0,004 in)
Gioco del pistone:
Tacca del Dimensioni cilindro a a
del cilindro
A54,000~54,002 mm
(2,1260~2,1261 in)
B54,004~54,006 mm
(2,1261~2,1262 in)
C54,008~54,010 mm
(2,1263~2,1264 in)
D54,012~54,014 mm
(2,1265~2,1265 in)
Tacca del
Dimensioni
pistone a a
del pistone
(colore)
A (rossa)53,957~53,960 mm
(2,1243~2,1244 in)
B (arancione)53,961~53,964 mm
(2,1244~2,1246 in)
C (verde)53,965~53,968 mm
(2,1246~2,1247 in)
D (porpora)53,969~53,972 mm
(2,1248~2,1249 in)
Tacca del Tacca del pistone
cilindro (colore)
A A (rossa)
B B (arancione)
C C (verde)
D D (porpora)
Marque de Marque de piston
cylindre (couleur)
A A (rouge)
B B (orange)
C C (vert)
D D (pourpre)
Marque de
piston a a
Taille de piston
(couleur)
A (rouge)53,957~53,960 mm
(2,1243~2,1244 in)
B (orange)53,961~53,964 mm
(2,1244~2,1244 in)
C (vert)53,965~53,968 mm
(2,1246~2,1247 in)
D (pourpre)53,969~53,972 mm
(2,1248~2,1249 in)
Marque decylindre a aTaille de piston
A54,000~54,002 mm
(2,1260~2,1261 in)
B54,004~54,006 mm
(2,1261~2,1262 in)
C54,008~54,010 mm
(2,1263~2,1264 in)
D54,012~54,014 mm
(2,1265~2,1265 in)
Standard
0,040~0,045 mm0,1 mm(0,0016~0,0018 in)(0,004 in)
Jeu de piston:
1C3-9-32-4B 4/6/06 2:10 PM Page 15

4-25
ENGCYLINDER HEAD, CYLINDER AND PISTON
EC474831
Power valve
1. Inspect:
9Power valve 1,2 1
Wear/Damage Replace.
Carbon deposits Remove.
9Valve holder 2
9Link lever 3
9Valve shaft 4
9Collar 5
Wear/Damage Replace.
9Spring 6
Broken Replace.
EC474901
Power valve hole on cylinder
1. Remove:
9Carbon deposits
From power valve hole surface a.
NOTE:
Do not use a sharp instrument. Avoid scratching
the aluminum.
EC475000
ASSEMBLY AND INSTALLATION
EC4751A1
Power valve
1. Install:
9Power valve 1 1
9Power valve 2 2
9Bolt (power valve) 3
NOTE:
Install the power valve at cut-away faced afor
down side.
8 Nm (0.8 m•kg, 5.8 ft•lb)
1C3-9-32-4B 4/6/06 2:10 PM Page 16

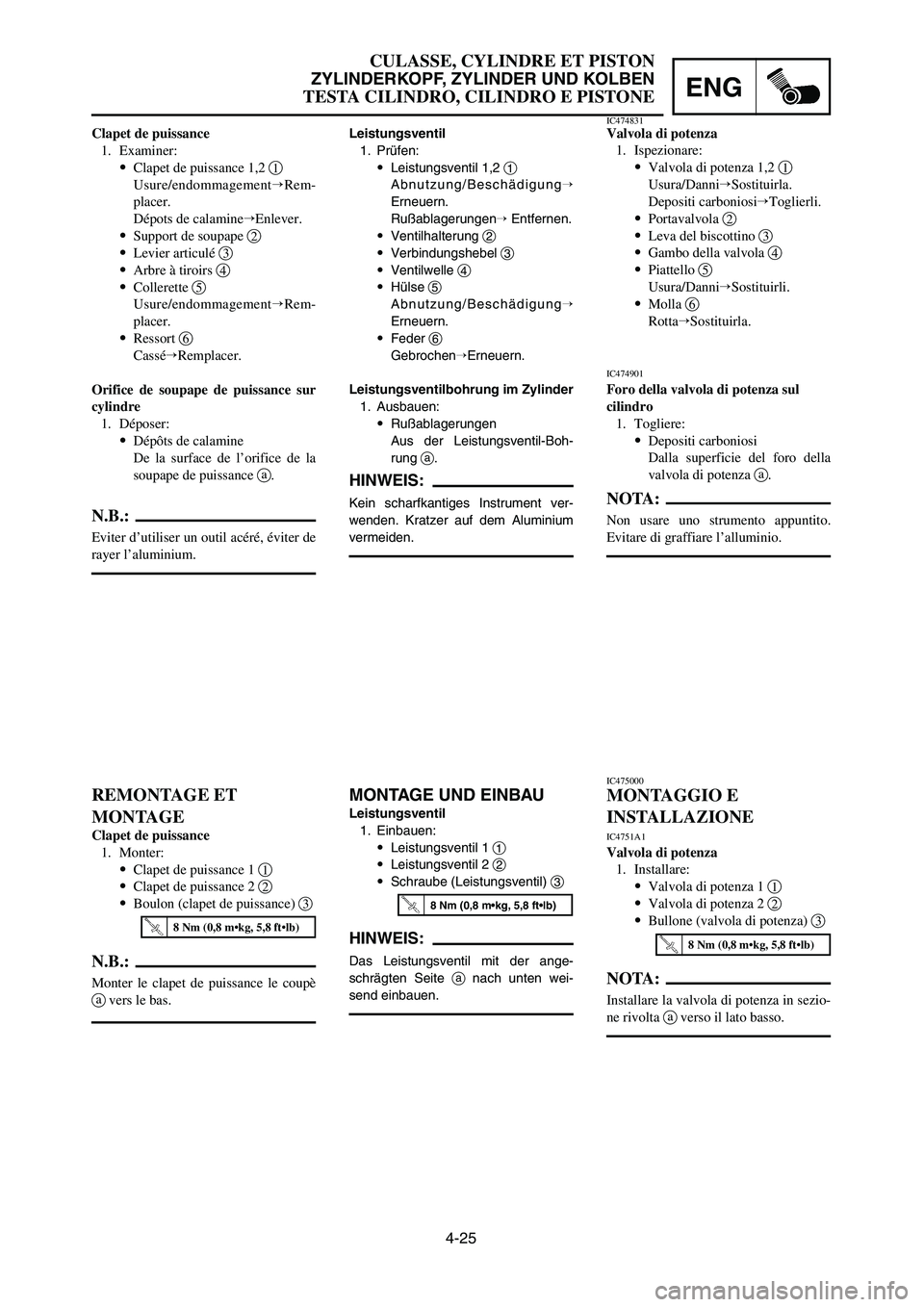

4-25
ENG
CULASSE, CYLINDRE ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
REMONTAGE ET
MONTAGE
Clapet de puissance
1. Monter:
9Clapet de puissance 1 1
9Clapet de puissance 2 2
9Boulon (clapet de puissance) 3
N.B.:
Monter le clapet de puissance le coupè
avers le bas.
IC475000
MONTAGGIO E
INSTALLAZIONE
IC4751A1
Valvola di potenza
1. Installare:
9Valvola di potenza 1 1
9Valvola di potenza 2 2
9Bullone (valvola di potenza) 3
NOTA:
Installare la valvola di potenza in sezio-
ne rivolta averso il lato basso.
MONTAGE UND EINBAU
Leistungsventil
1. Einbauen:
9Leistungsventil 1 1
9Leistungsventil 2 2
9Schraube (Leistungsventil) 3
HINWEIS:
Das Leistungsventil mit der ange-
schrägten Seite anach unten wei-
send einbauen.
Leistungsventil
1. Prüfen:
9Leistungsventil 1,2 1
Abnutzung/Beschädigung
Erneuern.
Rußablagerungen Entfernen.
9Ventilhalterung 2
9Verbindungshebel 3
9Ventilwelle 4
9Hülse 5
Abnutzung/Beschädigung
Erneuern.
9Feder 6
GebrochenErneuern.
Leistungsventilbohrung im Zylinder
1. Ausbauen:
9Rußablagerungen
Aus der Leistungsventil-Boh-
rung a.
HINWEIS:
Kein scharfkantiges Instrument ver-
wenden. Kratzer auf dem Aluminium
vermeiden.
Clapet de puissance
1. Examiner:
9Clapet de puissance 1,2 1
Usure/endommagementRem-
placer.
Dépots de calamineEnlever.
9Support de soupape 2
9Levier articulé 3
9Arbre à tiroirs 4
9Collerette 5
Usure/endommagementRem-
placer.
9Ressort 6
CasséRemplacer.
Orifice de soupape de puissance sur
cylindre
1. Déposer:
9Dépôts de calamine
De la surface de l’orifice de la
soupape de puissance a.
N.B.:
Eviter d’utiliser un outil acéré, éviter de
rayer l’aluminium.
IC474831Valvola di potenza
1. Ispezionare:
9Valvola di potenza 1,2 1
Usura/DanniSostituirla.
Depositi carboniosiToglierli.
9Portavalvola 2
9Leva del biscottino 3
9Gambo della valvola 4
9Piattello 5
Usura/DanniSostituirli.
9Molla 6
RottaSostituirla.
IC474901
Foro della valvola di potenza sul
cilindro
1. Togliere:
9Depositi carboniosi
Dalla superficie del foro della
valvola di potenza a.
NOTA:
Non usare uno strumento appuntito.
Evitare di graffiare l’alluminio.
8 Nm (0,8 m•kg, 5,8 ft•lb)
8 Nm (0,8 m•kg, 5,8 ft•lb)
8 Nm (0,8 m•kg, 5,8 ft•lb)
1C3-9-32-4B 4/6/06 2:10 PM Page 17

4-26
ENGCYLINDER HEAD, CYLINDER AND PISTON

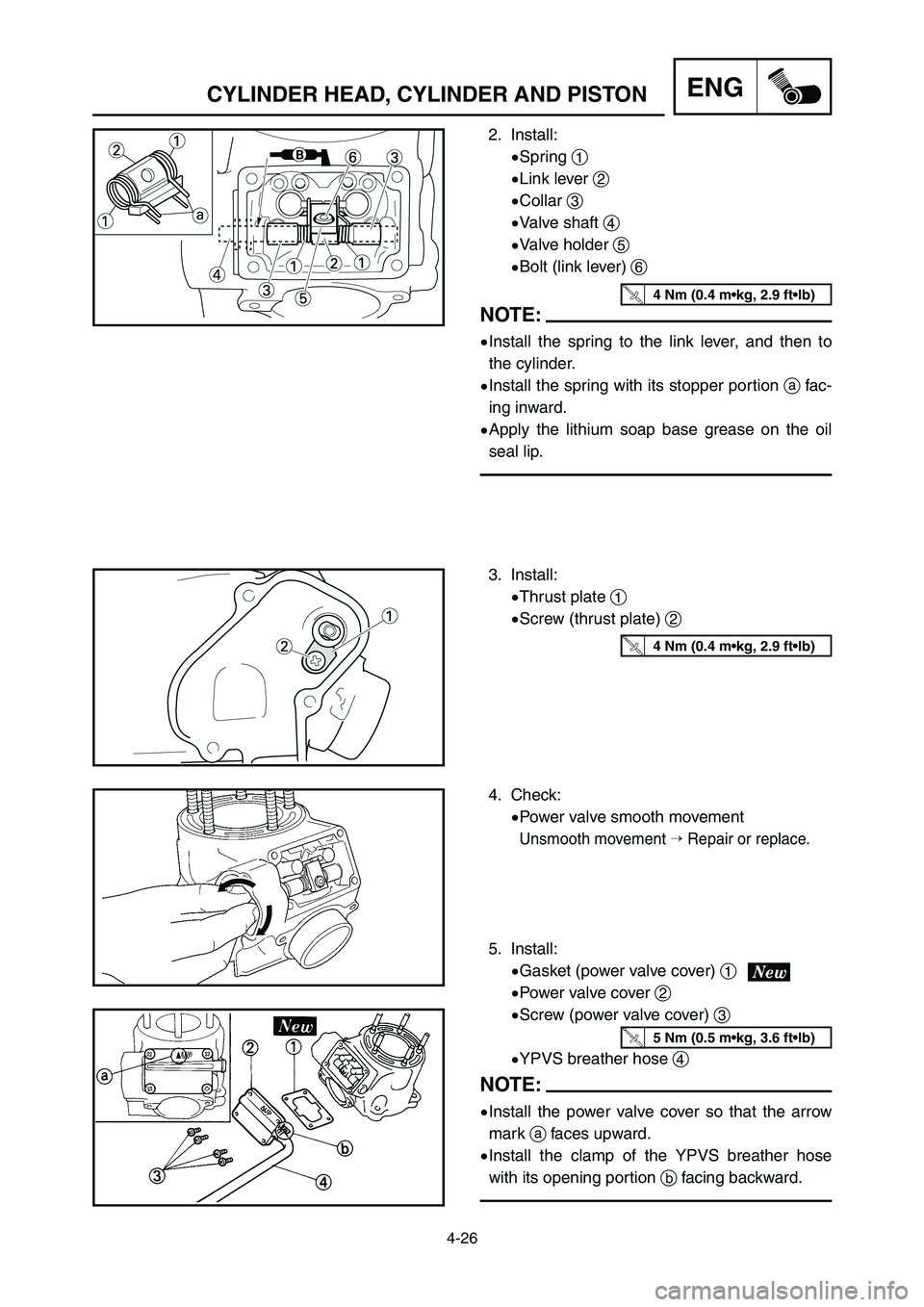

2. Install:
9Spring 1
9Link lever 2
9Collar 3
9Valve shaft 4
9Valve holder 5
9Bolt (link lever) 6
NOTE:
9Install the spring to the link lever, and then to
the cylinder.
9Install the spring with its stopper portion afac-
ing inward.
9Apply the lithium soap base grease on the oil
seal lip.
3. Install:
9Thrust plate 1
9Screw (thrust plate) 2
4. Check:
9Power valve smooth movement
Unsmooth movement Repair or replace.
5. Install:
9Gasket (power valve cover) 1
9Power valve cover 2
9Screw (power valve cover) 3
9YPVS breather hose 4
NOTE:
9Install the power valve cover so that the arrow
mark afaces upward.
9Install the clamp of the YPVS breather hose
with its opening portion bfacing backward.
4 Nm (0.4 m•kg, 2.9 ft•lb)
4 Nm (0.4 m•kg, 2.9 ft•lb)
5 Nm (0.5 m•kg, 3.6 ft•lb)
1C3-9-32-4B 4/6/06 2:10 PM Page 18

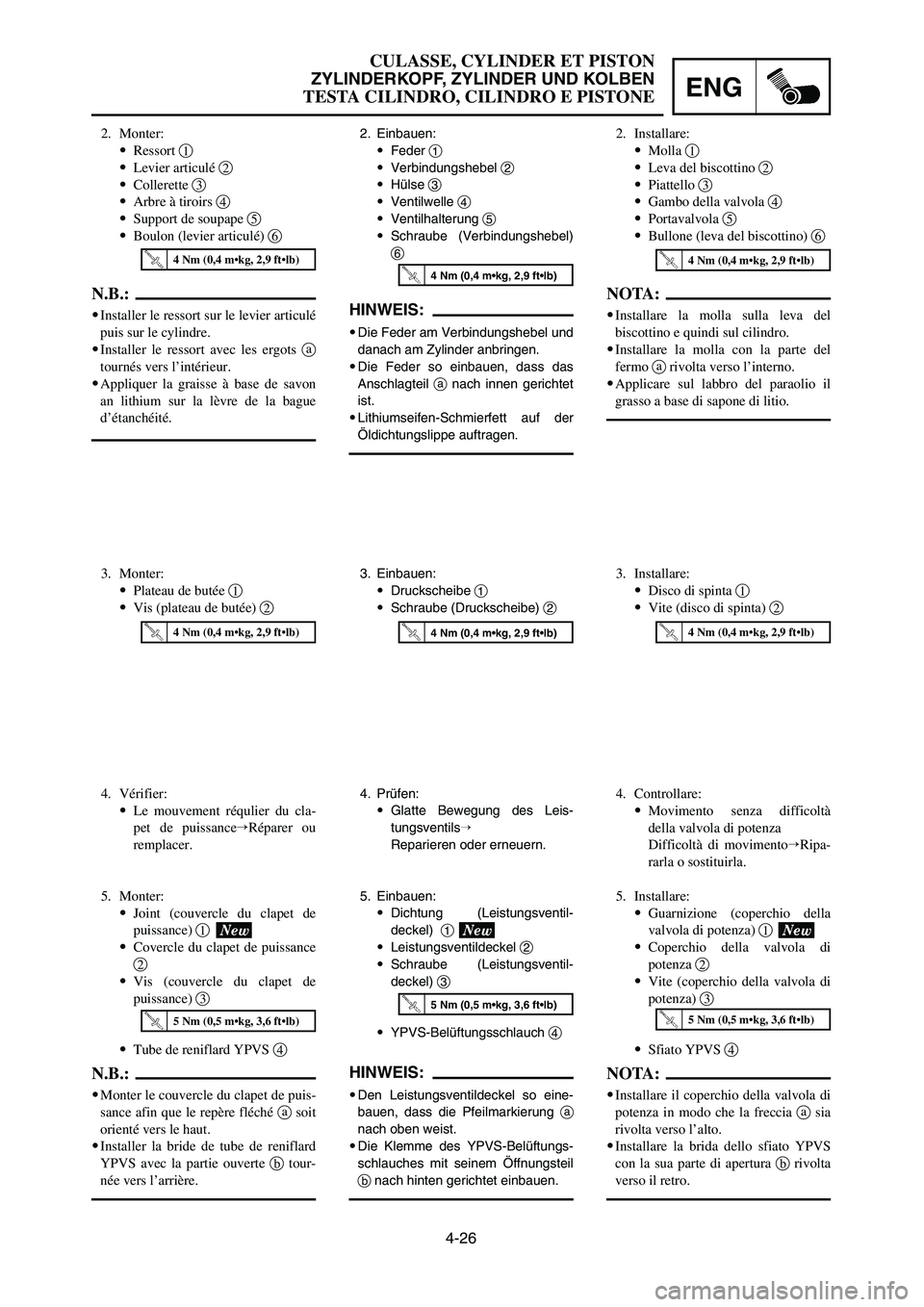

4-26
ENG
CULASSE, CYLINDER ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
3. Einbauen:
9Druckscheibe 1
9Schraube (Druckscheibe) 23. Installare:
9Disco di spinta 1
9Vite (disco di spinta) 2
4. Prüfen:
9Glatte Bewegung des Leis-
tungsventils
Reparieren oder erneuern.
5. Einbauen:
9Dichtung (Leistungsventil-
deckel) 1
9Leistungsventildeckel 2
9Schraube (Leistungsventil-
deckel) 3
9YPVS-Belüftungsschlauch 4
HINWEIS:
9Den Leistungsventildeckel so eine-
bauen, dass die Pfeilmarkierung a
nach oben weist.
9Die Klemme des YPVS-Belüftungs-
schlauches mit seinem Öffnungsteil
bnach hinten gerichtet einbauen.
4. Controllare:
9Movimento senza difficoltà
della valvola di potenza
Difficoltà di movimentoRipa-
rarla o sostituirla.
5. Installare:
9Guarnizione (coperchio della
valvola di potenza) 1
9Coperchio della valvola di
potenza 2
9Vite (coperchio della valvola di
potenza) 3
9Sfiato YPVS 4
NOTA:
9Installare il coperchio della valvola di
potenza in modo che la freccia asia
rivolta verso l’alto.
9Installare la brida dello sfiato YPVS
con la sua parte di apertura brivolta
verso il retro.
2. Einbauen:
9Feder 1
9Verbindungshebel 2
9Hülse 3
9Ventilwelle 4
9Ventilhalterung 5
9Schraube (Verbindungshebel)
6
HINWEIS:
9Die Feder am Verbindungshebel und
danach am Zylinder anbringen.
9Die Feder so einbauen, dass das
Anschlagteil anach innen gerichtet
ist.
9Lithiumseifen-Schmierfett auf der
Öldichtungslippe auftragen.
2. Monter:
9Ressort 1
9Levier articulé 2
9Collerette 3
9Arbre à tiroirs 4
9Support de soupape 5
9Boulon (levier articulé) 6
N.B.:
9Installer le ressort sur le levier articulé
puis sur le cylindre.
9Installer le ressort avec les ergots a
tournés vers l’intérieur.
9Appliquer la graisse à base de savon
an lithium sur la lèvre de la bague
d’étanchéité.
3. Monter:
9Plateau de butée 1
9Vis (plateau de butée) 2
4. Vérifier:
9Le mouvement réqulier du cla-
pet de puissanceRéparer ou
remplacer.
5. Monter:
9Joint (couvercle du clapet de
puissance) 1
9Covercle du clapet de puissance
2
9Vis (couvercle du clapet de
puissance) 3
9Tube de reniflard YPVS 4
N.B.:
9Monter le couvercle du clapet de puis-
sance afin que le repère fléché asoit
orienté vers le haut.
9Installer la bride de tube de reniflard
YPVS avec la partie ouverte btour-
née vers l’arrière.
2. Installare:
9Molla 1
9Leva del biscottino 2
9Piattello 3
9Gambo della valvola 4
9Portavalvola 5
9Bullone (leva del biscottino) 6
NOTA:
9Installare la molla sulla leva del
biscottino e quindi sul cilindro.
9Installare la molla con la parte del
fermo arivolta verso l’interno.
9Applicare sul labbro del paraolio il
grasso a base di sapone di litio.
4 Nm (0,4 m•kg, 2,9 ft•lb)
5 Nm (0,5 m•kg, 3,6 ft•lb)
4 Nm (0,4 m•kg, 2,9 ft•lb)4 Nm (0,4 m•kg, 2,9 ft•lb)
4 Nm (0,4 m•kg, 2,9 ft•lb)
5 Nm (0,5 m•kg, 3,6 ft•lb)
4 Nm (0,4 m•kg, 2,9 ft•lb)
4 Nm (0,4 m•kg, 2,9 ft•lb)
5 Nm (0,5 m•kg, 3,6 ft•lb)
1C3-9-32-4B 4/6/06 2:10 PM Page 19

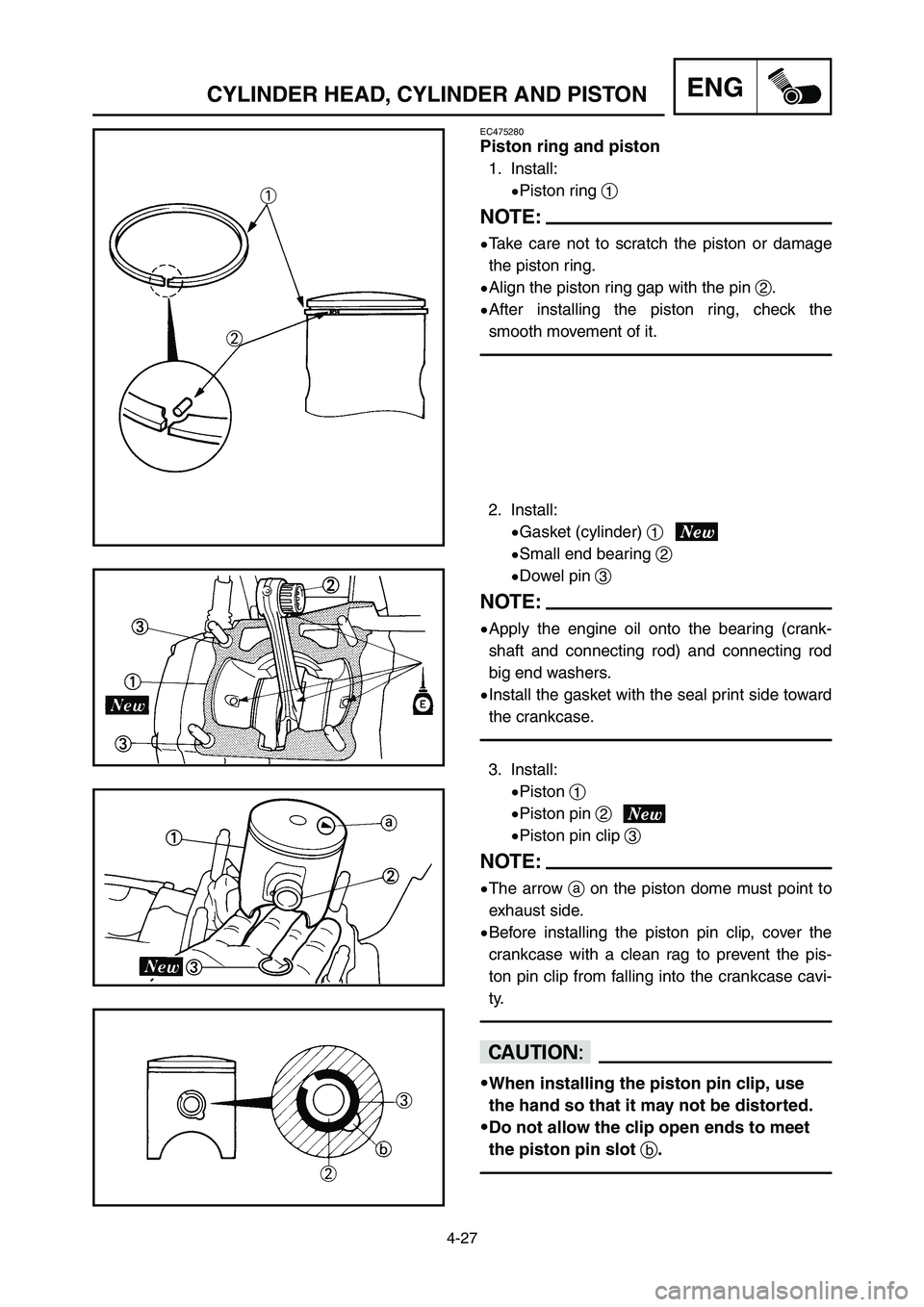

4-27
ENGCYLINDER HEAD, CYLINDER AND PISTON
EC475280
Piston ring and piston
1. Install:
9Piston ring 1
NOTE:
9Take care not to scratch the piston or damage
the piston ring.
9Align the piston ring gap with the pin 2.
9After installing the piston ring, check the
smooth movement of it.
2. Install:
9Gasket (cylinder) 1
9Small end bearing 2
9Dowel pin 3
NOTE:
9Apply the engine oil onto the bearing (crank-
shaft and connecting rod) and connecting rod
big end washers.
9Install the gasket with the seal print side toward
the crankcase.
3. Install:
9Piston 1
9Piston pin 2
9Piston pin clip 3
NOTE:
9The arrow aon the piston dome must point to
exhaust side.
9Before installing the piston pin clip, cover the
crankcase with a clean rag to prevent the pis-
ton pin clip from falling into the crankcase cavi-
ty.
cC
9When installing the piston pin clip, use
the hand so that it may not be distorted.
9Do not allow the clip open ends to meet
the piston pin slot b.
1C3-9-32-4B 4/6/06 2:10 PM Page 20

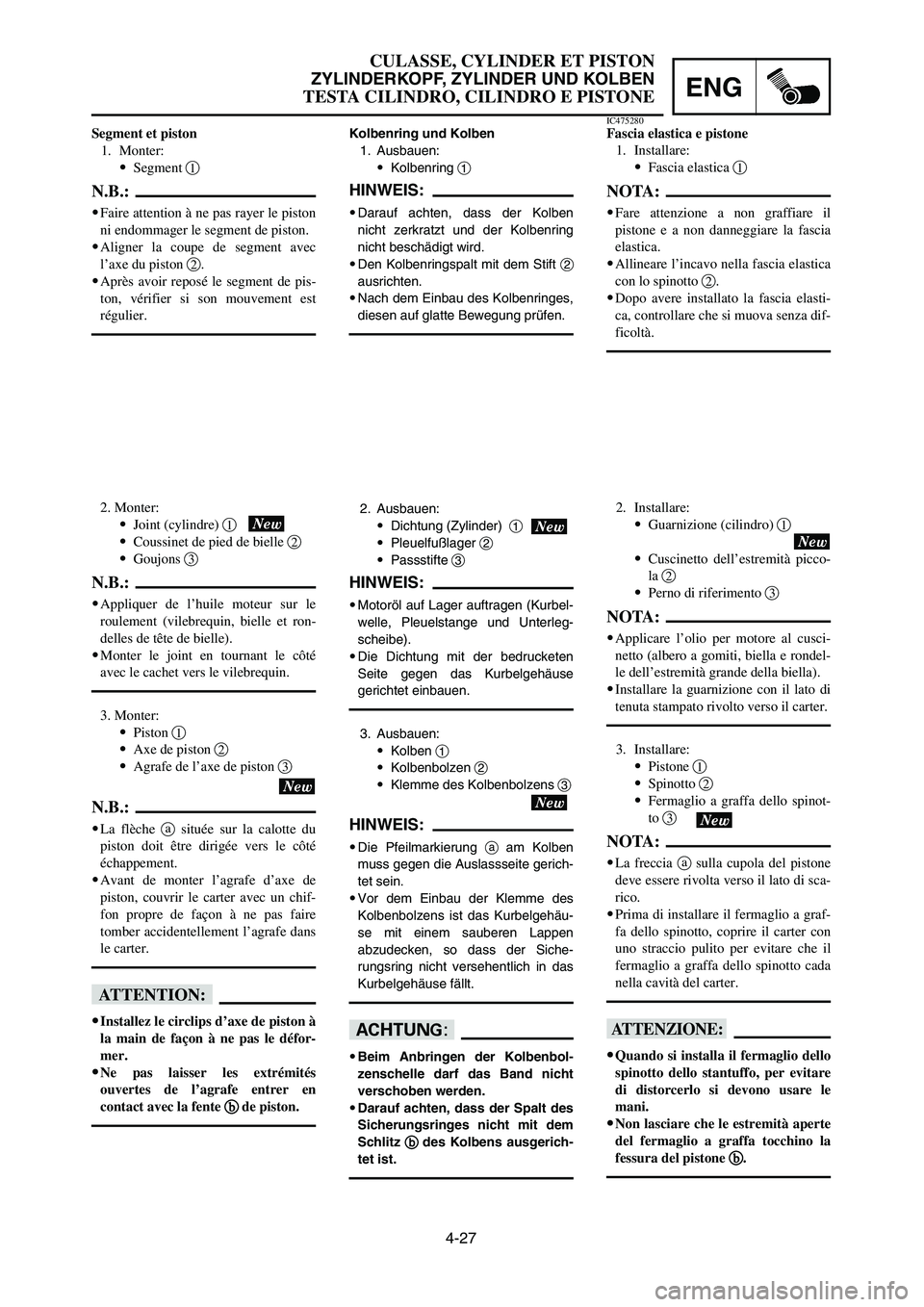

4-27
ENG
CULASSE, CYLINDER ET PISTON
ZYLINDERKOPF, ZYLINDER UND KOLBEN
TESTA CILINDRO, CILINDRO E PISTONE
2. Ausbauen:
9Dichtung (Zylinder) 1
9Pleuelfußlager 2
9Passstifte 3
HINWEIS:
9Motoröl auf Lager auftragen (Kurbel-
welle, Pleuelstange und Unterleg-
scheibe).
9Die Dichtung mit der bedrucketen
Seite gegen das Kurbelgehäuse
gerichtet einbauen.
3. Ausbauen:
9Kolben 1
9Kolbenbolzen 2
9Klemme des Kolbenbolzens 3
HINWEIS:
9Die Pfeilmarkierung aam Kolben
muss gegen die Auslassseite gerich-
tet sein.
9Vor dem Einbau der Klemme des
Kolbenbolzens ist das Kurbelgehäu-
se mit einem sauberen Lappen
abzudecken, so dass der Siche-
rungsring nicht versehentlich in das
Kurbelgehäuse fällt.
dD
9Beim Anbringen der Kolbenbol-
zenschelle darf das Band nicht
verschoben werden.
9Darauf achten, dass der Spalt des
Sicherungsringes nicht mit dem
Schlitz b b
des Kolbens ausgerich-
tet ist.
2. Installare:
9Guarnizione (cilindro) 1
9Cuscinetto dell’estremità picco-
la 2
9Perno di riferimento 3
NOTA:
9Applicare l’olio per motore al cusci-
netto (albero a gomiti, biella e rondel-
le dell’estremità grande della biella).
9Installare la guarnizione con il lato di
tenuta stampato rivolto verso il carter.
3. Installare:
9Pistone 1
9Spinotto 2
9Fermaglio a graffa dello spinot-
to 3
NOTA:
9La freccia asulla cupola del pistone
deve essere rivolta verso il lato di sca-
rico.
9Prima di installare il fermaglio a graf-
fa dello spinotto, coprire il carter con
uno straccio pulito per evitare che il
fermaglio a graffa dello spinotto cada
nella cavità del carter.
iI
9
9
Quando si installa il fermaglio dello
spinotto dello stantuffo, per evitare
di distorcerlo si devono usare le
mani.
9 9
Non lasciare che le estremità aperte
del fermaglio a graffa tocchino la
fessura del pistone b b
.
Kolbenring und Kolben
1. Ausbauen:
9Kolbenring 1
HINWEIS:
9Darauf achten, dass der Kolben
nicht zerkratzt und der Kolbenring
nicht beschädigt wird.
9Den Kolbenringspalt mit dem Stift 2
ausrichten.
9Nach dem Einbau des Kolbenringes,
diesen auf glatte Bewegung prüfen.
Segment et piston
1. Monter:
9Segment 1
N.B.:
9Faire attention à ne pas rayer le piston
ni endommager le segment de piston.
9Aligner la coupe de segment avec
l’axe du piston 2.
9Après avoir reposé le segment de pis-
ton, vérifier si son mouvement est
régulier.
2. Monter:
9Joint (cylindre) 1
9Coussinet de pied de bielle 2
9Goujons 3
N.B.:
9Appliquer de l’huile moteur sur le
roulement (vilebrequin, bielle et ron-
delles de tête de bielle).
9Monter le joint en tournant le côté
avec le cachet vers le vilebrequin.
3. Monter:
9Piston 1
9Axe de piston 2
9Agrafe de l’axe de piston 3
N.B.:
9La flèche asituée sur la calotte du
piston doit être dirigée vers le côté
échappement.
9Avant de monter l’agrafe d’axe de
piston, couvrir le carter avec un chif-
fon propre de façon à ne pas faire
tomber accidentellement l’agrafe dans
le carter.
fF
9
9
Installez le circlips d’axe de piston à
la main de façon à ne pas le défor-
mer.
9 9
Ne pas laisser les extrémités
ouvertes de l’agrafe entrer en
contact avec la fente b b
de piston.
IC475280Fascia elastica e pistone
1. Installare:
9Fascia elastica 1
NOTA:
9Fare attenzione a non graffiare il
pistone e a non danneggiare la fascia
elastica.
9Allineare l’incavo nella fascia elastica
con lo spinotto 2.
9Dopo avere installato la fascia elasti-
ca, controllare che si muova senza dif-
ficoltà.
1C3-9-32-4B 4/6/06 2:10 PM Page 21

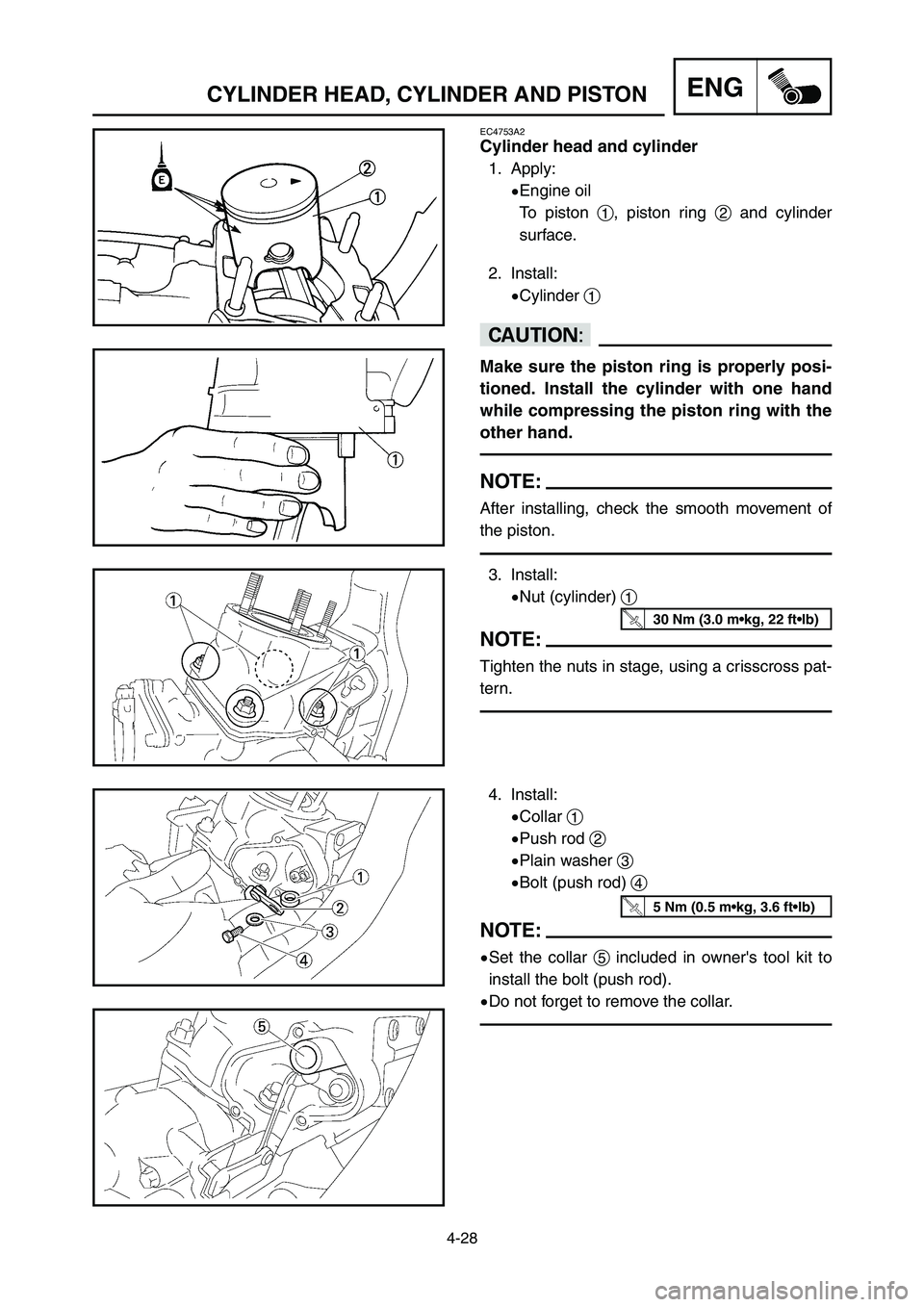

4-28
ENGCYLINDER HEAD, CYLINDER AND PISTON
3. Install:
9Nut (cylinder) 1
NOTE:
Tighten the nuts in stage, using a crisscross pat-
tern.
4. Install:
9Collar 1
9Push rod 2
9Plain washer 3
9Bolt (push rod) 4
NOTE:
9Set the collar 5included in owner's tool kit to
install the bolt (push rod).
9Do not forget to remove the collar.
EC4753A2
Cylinder head and cylinder
1. Apply:
9Engine oil
To piston 1, piston ring 2and cylinder
surface.
2. Install:
9Cylinder 1
cC
Make sure the piston ring is properly posi-
tioned. Install the cylinder with one hand
while compressing the piston ring with the
other hand.
NOTE:
After installing, check the smooth movement of
the piston.
30 Nm (3.0 m•kg, 22 ft•lb)
5 Nm (0.5 m•kg, 3.6 ft•lb)
1C3-9-32-4B 4/6/06 2:10 PM Page 22
