YAMAHA YZ125LC 2010 Manuale duso (in Italian)

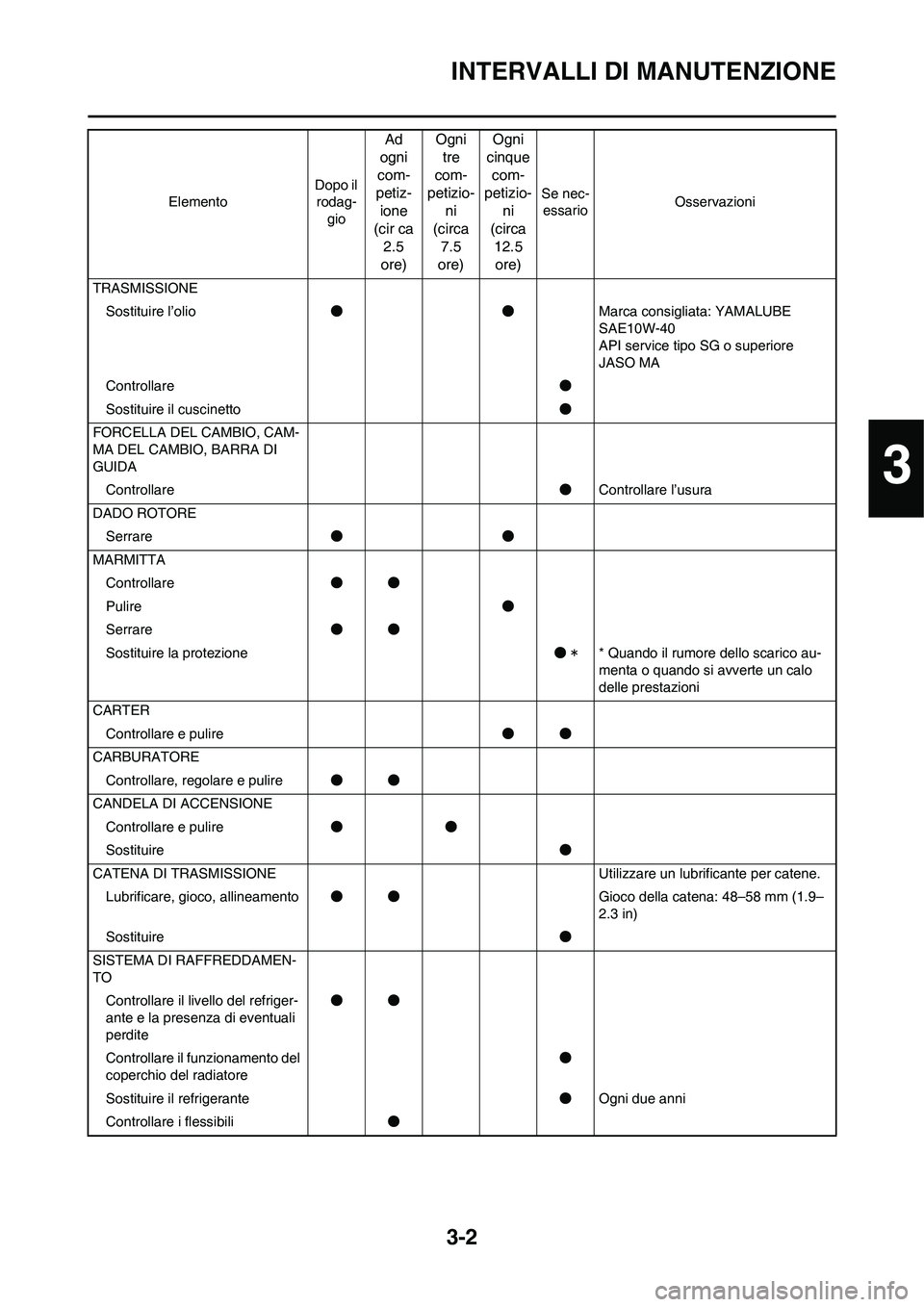

3-2
INTERVALLI DI MANUTENZIONE
TRASMISSIONE
Sostituire l’olio●●Marca consigliata: YAMALUBE
SAE10W-40
API service tipo SG o superiore
JASO MA
Controllare●
Sostituire il cuscinetto●
FORCELLA DEL CAMBIO, CAM-
MA DEL CAMBIO, BARRA DI
GUIDA
Controllare●Controllare l’usura
DADO ROTORE
Serrare●●
MARMITTA
Controllare●●
Pulire●
Serrare●●
Sostituire la protezione●** Quando il rumore dello scarico au-
menta o quando si avverte un calo
delle prestazioni
CARTER
Controllare e pulire●●
CARBURATORE
Controllare, regolare e pulire●●
CANDELA DI ACCENSIONE
Controllare e pulire●●
Sostituire●
CATENA DI TRASMISSIONE Utilizzare un lubrificante per catene.
Lubrificare, gioco, allineamento●●Gioco della catena: 48–58 mm (1.9–
2.3 in)
Sostituire●
SISTEMA DI RAFFREDDAMEN-
TO
Controllare il livello del refriger-
ante e la presenza di eventuali
perdite●●
Controllare il funzionamento del
coperchio del radiatore●
Sostituire il refrigerante●Ogni due anni
Controllare i flessibili● ElementoDopo il
rodag-
gio
Ad
ogni
com-
petiz-
ione
(cir ca
2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se nec-
essarioOsservazioni
3

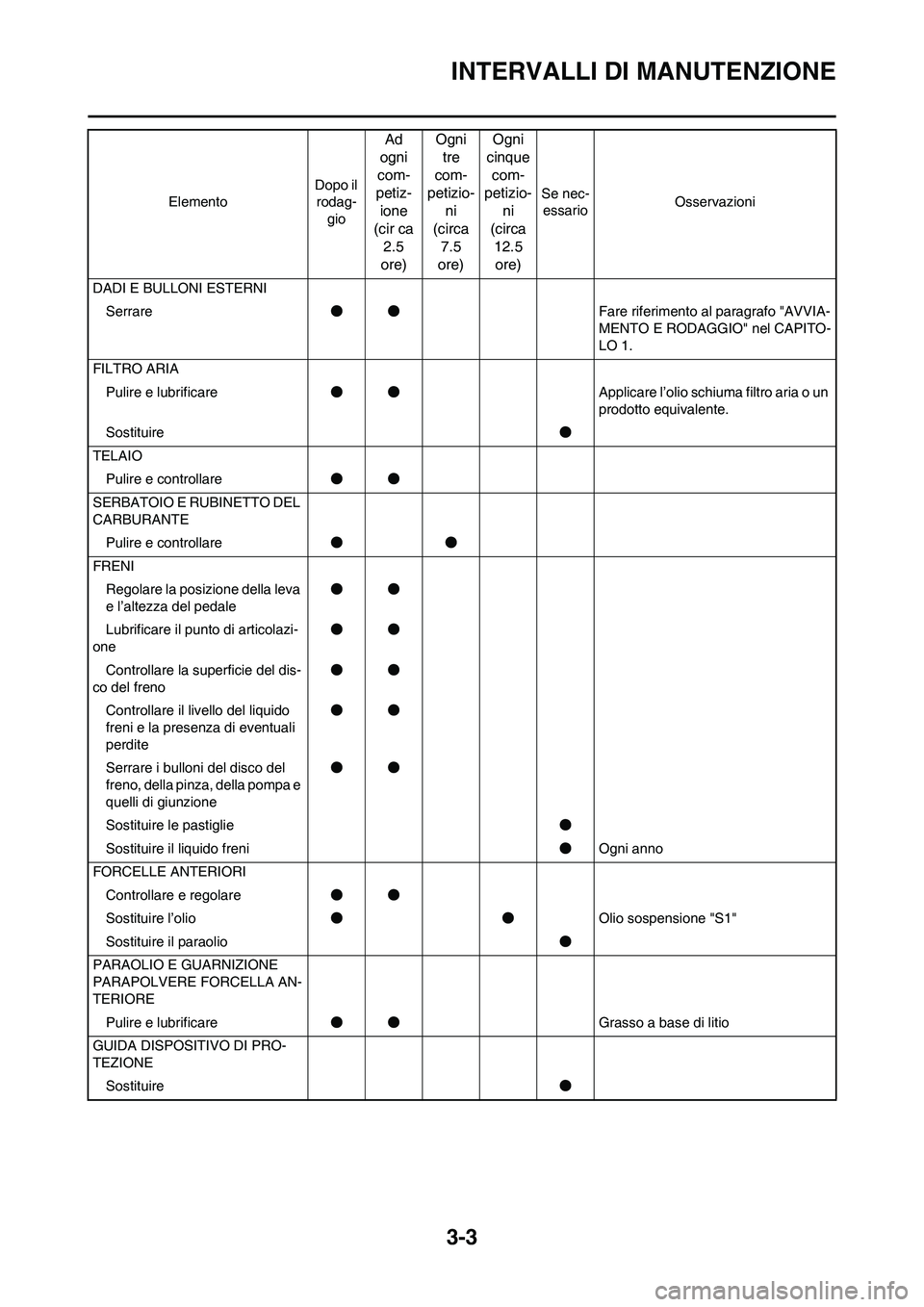

3-3
INTERVALLI DI MANUTENZIONE
DADI E BULLONI ESTERNI
Serrare●●Fare riferimento al paragrafo "AVVIA-
MENTO E RODAGGIO" nel CAPITO-
LO 1.
FILTRO ARIA
Pulire e lubrificare●●Applicare l’olio schiuma filtro aria o un
prodotto equivalente.
Sostituire●
TELAIO
Pulire e controllare●●
SERBATOIO E RUBINETTO DEL
CARBURANTE
Pulire e controllare●●
FRENI
Regolare la posizione della leva
e l’altezza del pedale●●
Lubrificare il punto di articolazi-
one●●
Controllare la superficie del dis-
co del freno●●
Controllare il livello del liquido
freni e la presenza di eventuali
perdite●●
Serrare i bulloni del disco del
freno, della pinza, della pompa e
quelli di giunzione●●
Sostituire le pastiglie●
Sostituire il liquido freni●Ogni anno
FORCELLE ANTERIORI
Controllare e regolare●●
Sostituire l’olio●●Olio sospensione "S1"
Sostituire il paraolio●
PARAOLIO E GUARNIZIONE
PARAPOLVERE FORCELLA AN-
TERIORE
Pulire e lubrificare●●Grasso a base di litio
GUIDA DISPOSITIVO DI PRO-
TEZIONE
Sostituire● ElementoDopo il
rodag-
gio
Ad
ogni
com-
petiz-
ione
(cir ca
2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se nec-
essarioOsservazioni

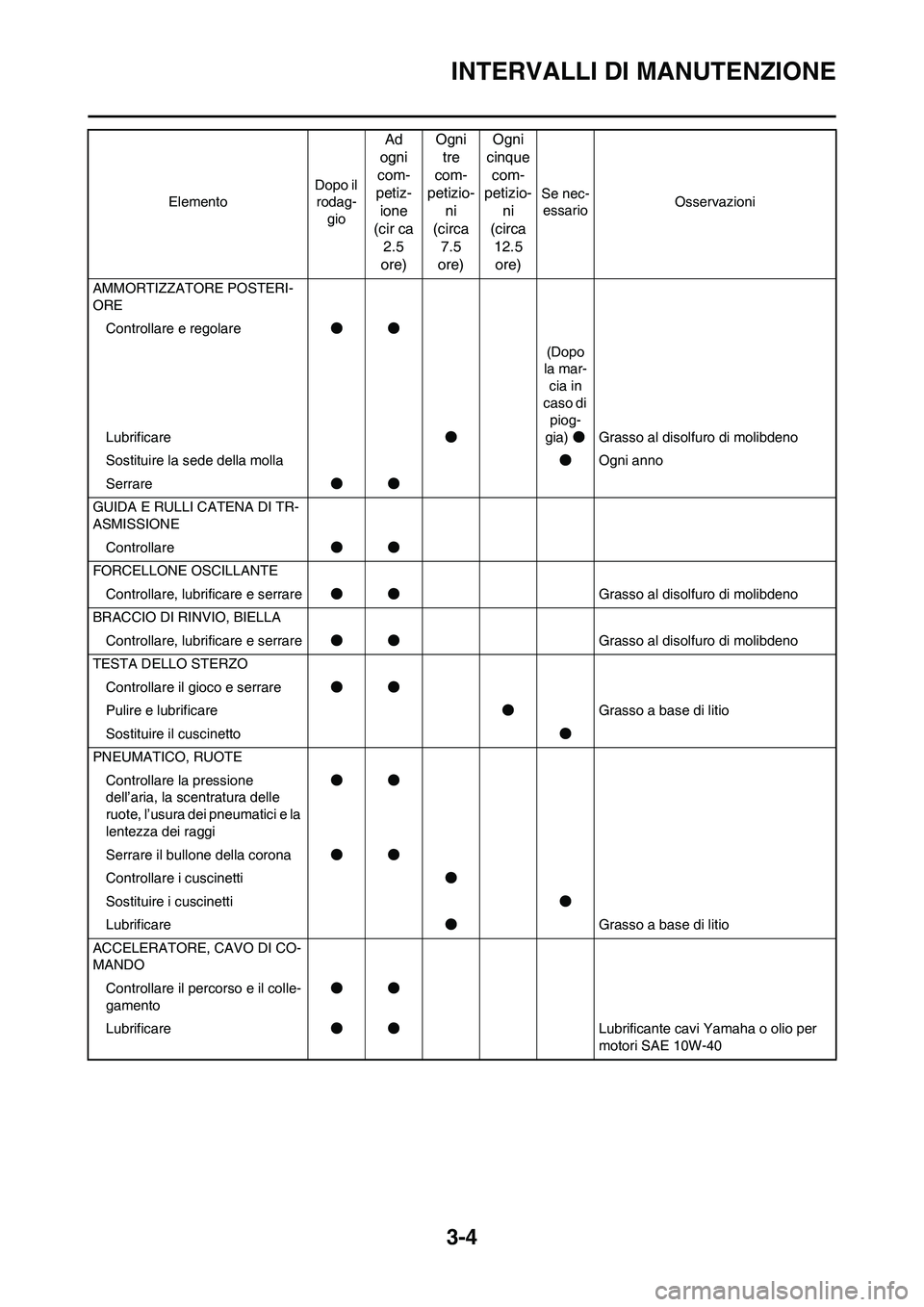

3-4
INTERVALLI DI MANUTENZIONE
AMMORTIZZATORE POSTERI-
ORE
Controllare e regolare●●
Lubrificare●(Dopo
la mar-
cia in
caso di
piog-
gia)●Grasso al disolfuro di molibdeno
Sostituire la sede della molla●Ogni anno
Serrare●●
GUIDA E RULLI CATENA DI TR-
ASMISSIONE
Controllare●●
FORCELLONE OSCILLANTE
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
BRACCIO DI RINVIO, BIELLA
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
TESTA DELLO STERZO
Controllare il gioco e serrare●●
Pulire e lubrificare●Grasso a base di litio
Sostituire il cuscinetto●
PNEUMATICO, RUOTE
Controllare la pressione
dell’aria, la scentratura delle
ruote, l’usura dei pneumatici e la
lentezza dei raggi●●
Serrare il bullone della corona●●
Controllare i cuscinetti●
Sostituire i cuscinetti●
Lubrificare●Grasso a base di litio
ACCELERATORE, CAVO DI CO-
MANDO
Controllare il percorso e il colle-
gamento●●
Lubrificare●●Lubrificante cavi Yamaha o olio per
motori SAE 10W-40 ElementoDopo il
rodag-
gio
Ad
ogni
com-
petiz-
ione
(cir ca
2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se nec-
essarioOsservazioni

3-5

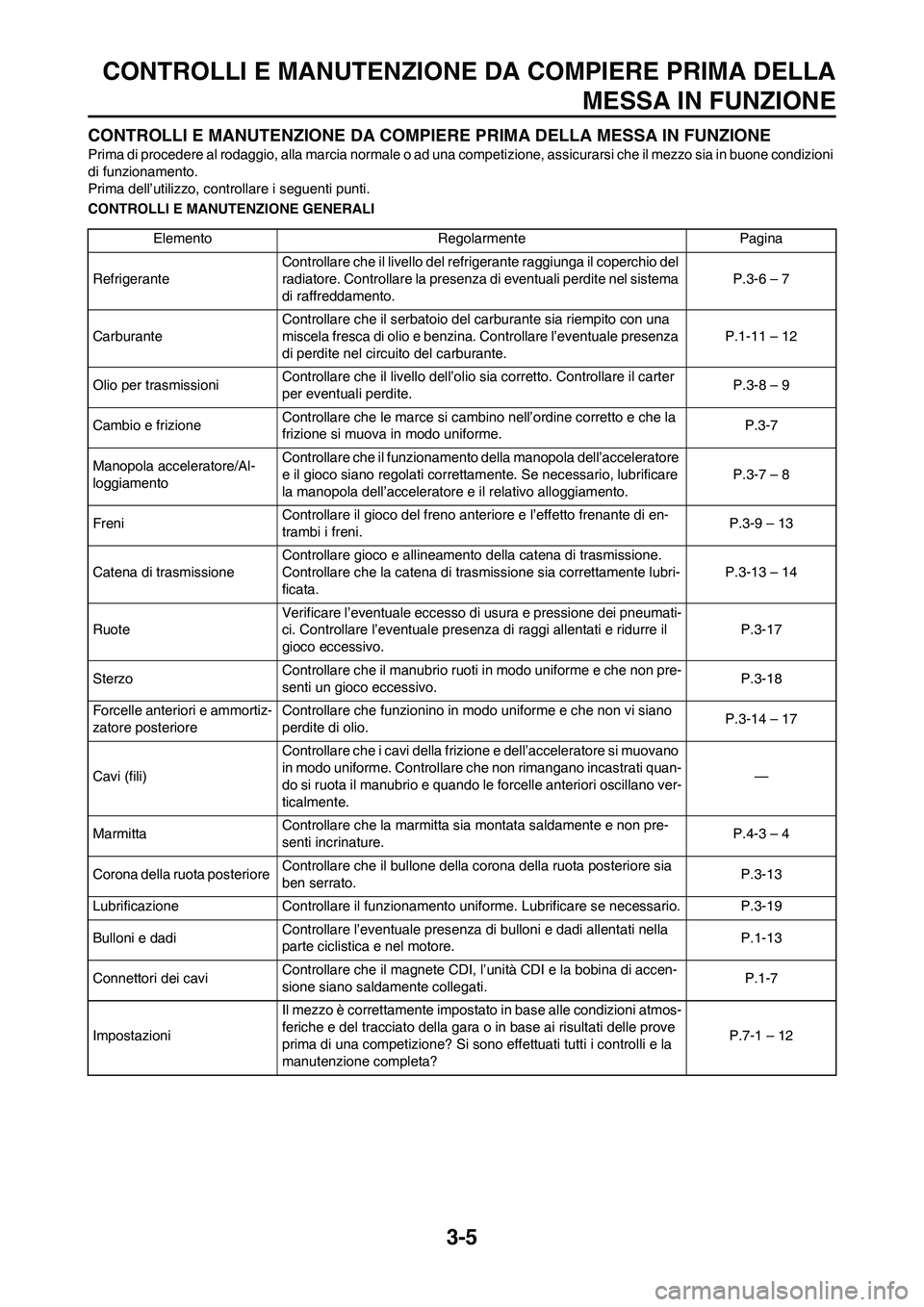

CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA
MESSA IN FUNZIONE
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN FUNZIONE
Prima di procedere al rodaggio, alla marcia normale o ad una competizione, assicurarsi che il mezzo sia in buone condizioni
di funzionamento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il coperchio del
radiatore. Controllare la presenza di eventuali perdite nel sistema
di raffreddamento.P.3-6 – 7
CarburanteControllare che il serbatoio del carburante sia riempito con una
miscela fresca di olio e benzina. Controllare l’eventuale presenza
di perdite nel circuito del carburante.P.1-11 – 12
Olio per trasmissioniControllare che il livello dell’olio sia corretto. Controllare il carter
per eventuali perdite.P.3-8 – 9
Cambio e frizioneControllare che le marce si cambino nell’ordine corretto e che la
frizione si muova in modo uniforme.P.3-7
Manopola acceleratore/Al-
loggiamentoControllare che il funzionamento della manopola dell’acceleratore
e il gioco siano regolati correttamente. Se necessario, lubrificare
la manopola dell’acceleratore e il relativo alloggiamento.P.3-7 – 8
FreniControllare il gioco del freno anteriore e l’effetto frenante di en-
trambi i freni.P.3-9 – 13
Catena di trasmissioneControllare gioco e allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia correttamente lubri-
ficata.P.3-13 – 14
RuoteVerificare l’eventuale eccesso di usura e pressione dei pneumati-
ci. Controllare l’eventuale presenza di raggi allentati e ridurre il
gioco eccessivo.P.3-17
SterzoControllare che il manubrio ruoti in modo uniforme e che non pre-
senti un gioco eccessivo.P.3-18
Forcelle anteriori e ammortiz-
zatore posterioreControllare che funzionino in modo uniforme e che non vi siano
perdite di olio.P.3-14 – 17
Cavi (fili)Controllare che i cavi della frizione e dell’acceleratore si muovano
in modo uniforme. Controllare che non rimangano incastrati quan-
do si ruota il manubrio e quando le forcelle anteriori oscillano ver-
ticalmente.—
MarmittaControllare che la marmitta sia montata saldamente e non pre-
senti incrinature.P.4-3 – 4
Corona della ruota posteriore Controllare che il bullone della corona della ruota posteriore sia
ben serrato.P.3-13
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P.3-19
Bulloni e dadi Controllare l’eventuale presenza di bulloni e dadi allentati nella
parte ciclistica e nel motore.P.1-13
Connettori dei caviControllare che il magnete CDI, l’unità CDI e la bobina di accen-
sione siano saldamente collegati.P.1-7
ImpostazioniIl mezzo è correttamente impostato in base alle condizioni atmos-
feriche e del tracciato della gara o in base ai risultati delle prove
prima di una competizione? Si sono effettuati tutti i controlli e la
manutenzione completa?P.7-1 – 12

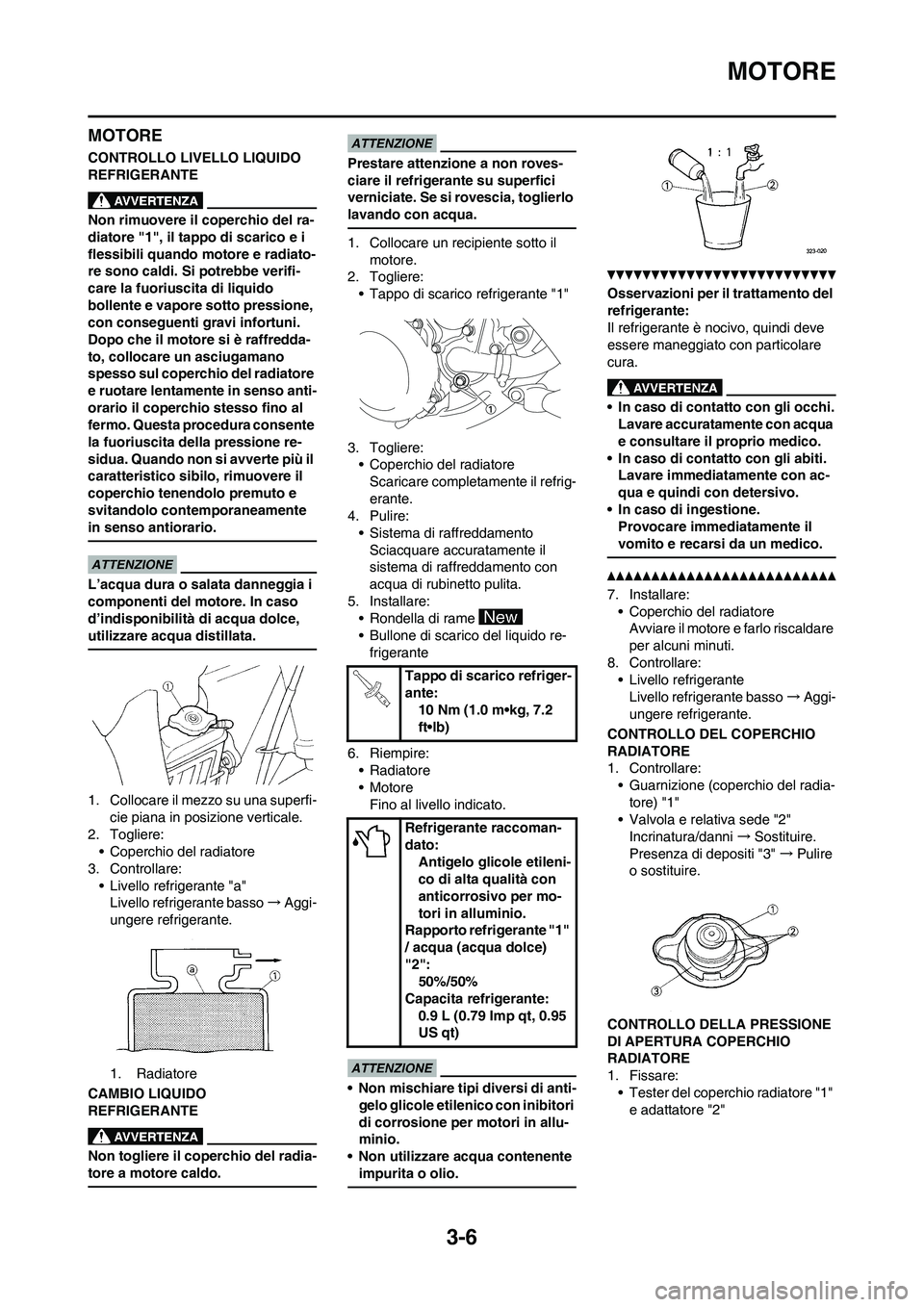

3-6
MOTORE
MOTORE
CONTROLLO LIVELLO LIQUIDO
REFRIGERANTE
Non rimuovere il coperchio del ra-
diatore "1", il tappo di scarico e i
flessibili quando motore e radiato-
re sono caldi. Si potrebbe verifi-
care la fuoriuscita di liquido
bollente e vapore sotto pressione,
con conseguenti gravi infortuni.
Dopo che il motore si è raffredda-
to, collocare un asciugamano
spesso sul coperchio del radiatore
e ruotare lentamente in senso anti-
orario il coperchio stesso fino al
fermo. Questa procedura consente
la fuoriuscita della pressione re-
sidua. Quando non si avverte più il
caratteristico sibilo, rimuovere il
coperchio tenendolo premuto e
svitandolo contemporaneamente
in senso antiorario.
L’acqua dura o salata danneggia i
componenti del motore. In caso
d’indisponibilità di acqua dolce,
utilizzare acqua distillata.
1. Collocare il mezzo su una superfi-
cie piana in posizione verticale.
2. Togliere:
• Coperchio del radiatore
3. Controllare:
• Livello refrigerante "a"
Livello refrigerante basso→Aggi-
ungere refrigerante.
1. Radiatore
CAMBIO LIQUIDO
REFRIGERANTE
Non togliere il coperchio del radia-
tore a motore caldo.
Prestare attenzione a non roves-
ciare il refrigerante su superfici
verniciate. Se si rovescia, toglierlo
lavando con acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
• Tappo di scarico refrigerante "1"
3. Togliere:
• Coperchio del radiatore
Scaricare completamente il refrig-
erante.
4. Pulire:
• Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua di rubinetto pulita.
5. Installare:
• Rondella di rame
• Bullone di scarico del liquido re-
frigerante
6. Riempire:
• Radiatore
•Motore
Fino al livello indicato.
• Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori
di corrosione per motori in allu-
minio.
• Non utilizzare acqua contenente
impurita o olio.
Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo, quindi deve
essere maneggiato con particolare
cura.
• In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
• In caso di contatto con gli abiti.
Lavare immediatamente con ac-
qua e quindi con detersivo.
• In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
7. Installare:
• Coperchio del radiatore
Avviare il motore e farlo riscaldare
per alcuni minuti.
8. Controllare:
• Livello refrigerante
Livello refrigerante basso→Aggi-
ungere refrigerante.
CONTROLLO DEL COPERCHIO
RADIATORE
1. Controllare:
• Guarnizione (coperchio del radia-
tore) "1"
• Valvola e relativa sede "2"
Incrinatura/danni →Sostituire.
Presenza di depositi "3" →Pulire
o sostituire.
CONTROLLO DELLA PRESSIONE
DI APERTURA COPERCHIO
RADIATORE
1. Fissare:
• Tester del coperchio radiatore "1"
e adattatore "2"
Tappo di scarico refriger-
ante:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Refrigerante raccoman-
dato:
Antigelo glicole etileni-
co di alta qualità con
anticorrosivo per mo-
tori in alluminio.
Rapporto refrigerante "1"
/ acqua (acqua dolce)
"2":
50%/50%
Capacita refrigerante:
0.9 L (0.79 Imp qt, 0.95
US qt)

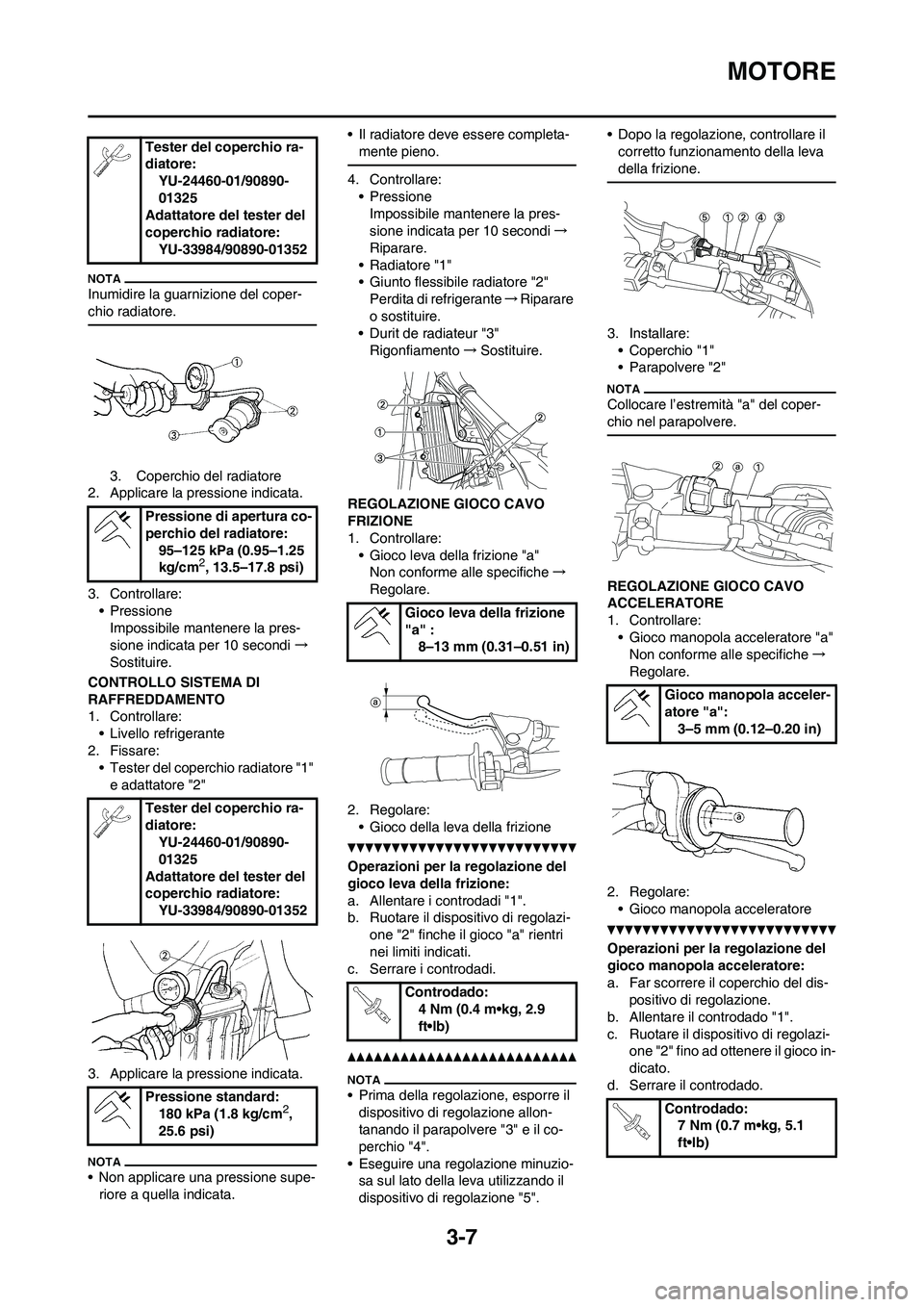

3-7
MOTORE
Inumidire la guarnizione del coper-
chio radiatore.
3. Coperchio del radiatore
2. Applicare la pressione indicata.
3. Controllare:
• Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi→
Sostituire.
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
• Livello refrigerante
2. Fissare:
• Tester del coperchio radiatore "1"
e adattatore "2"
3. Applicare la pressione indicata.
• Non applicare una pressione supe-
riore a quella indicata.• Il radiatore deve essere completa-
mente pieno.
4. Controllare:
• Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi→
Riparare.
• Radiatore "1"
• Giunto flessibile radiatore "2"
Perdita di refrigerante→Riparare
o sostituire.
• Durit de radiateur "3"
Rigonfiamento→Sostituire.
REGOLAZIONE GIOCO CAVO
FRIZIONE
1. Controllare:
• Gioco leva della frizione "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Gioco della leva della frizione
Operazioni per la regolazione del
gioco leva della frizione:
a. Allentare i controdadi "1".
b. Ruotare il dispositivo di regolazi-
one "2" finche il gioco "a" rientri
nei limiti indicati.
c. Serrare i controdadi.
• Prima della regolazione, esporre il
dispositivo di regolazione allon-
tanando il parapolvere "3" e il co-
perchio "4".
• Eseguire una regolazione minuzio-
sa sul lato della leva utilizzando il
dispositivo di regolazione "5".• Dopo la regolazione, controllare il
corretto funzionamento della leva
della frizione.
3. Installare:
• Coperchio "1"
• Parapolvere "2"
Collocare l’estremità "a" del coper-
chio nel parapolvere.
REGOLAZIONE GIOCO CAVO
ACCELERATORE
1. Controllare:
• Gioco manopola acceleratore "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Gioco manopola acceleratore
Operazioni per la regolazione del
gioco manopola acceleratore:
a. Far scorrere il coperchio del dis-
positivo di regolazione.
b. Allentare il controdado "1".
c. Ruotare il dispositivo di regolazi-
one "2" fino ad ottenere il gioco in-
dicato.
d. Serrare il controdado. Tester del coperchio ra-
diatore:
YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura co-
perchio del radiatore:
95–125 kPa (0.95–1.25
kg/cm
2, 13.5–17.8 psi)
Tester del coperchio ra-
diatore:
YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa (1.8 kg/cm
2,
25.6 psi)
Gioco leva della frizione
"a" :
8–13 mm (0.31–0.51 in)
Controdado:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Gioco manopola acceler-
atore "a":
3–5 mm (0.12–0.20 in)
Controdado:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-8
MOTORE

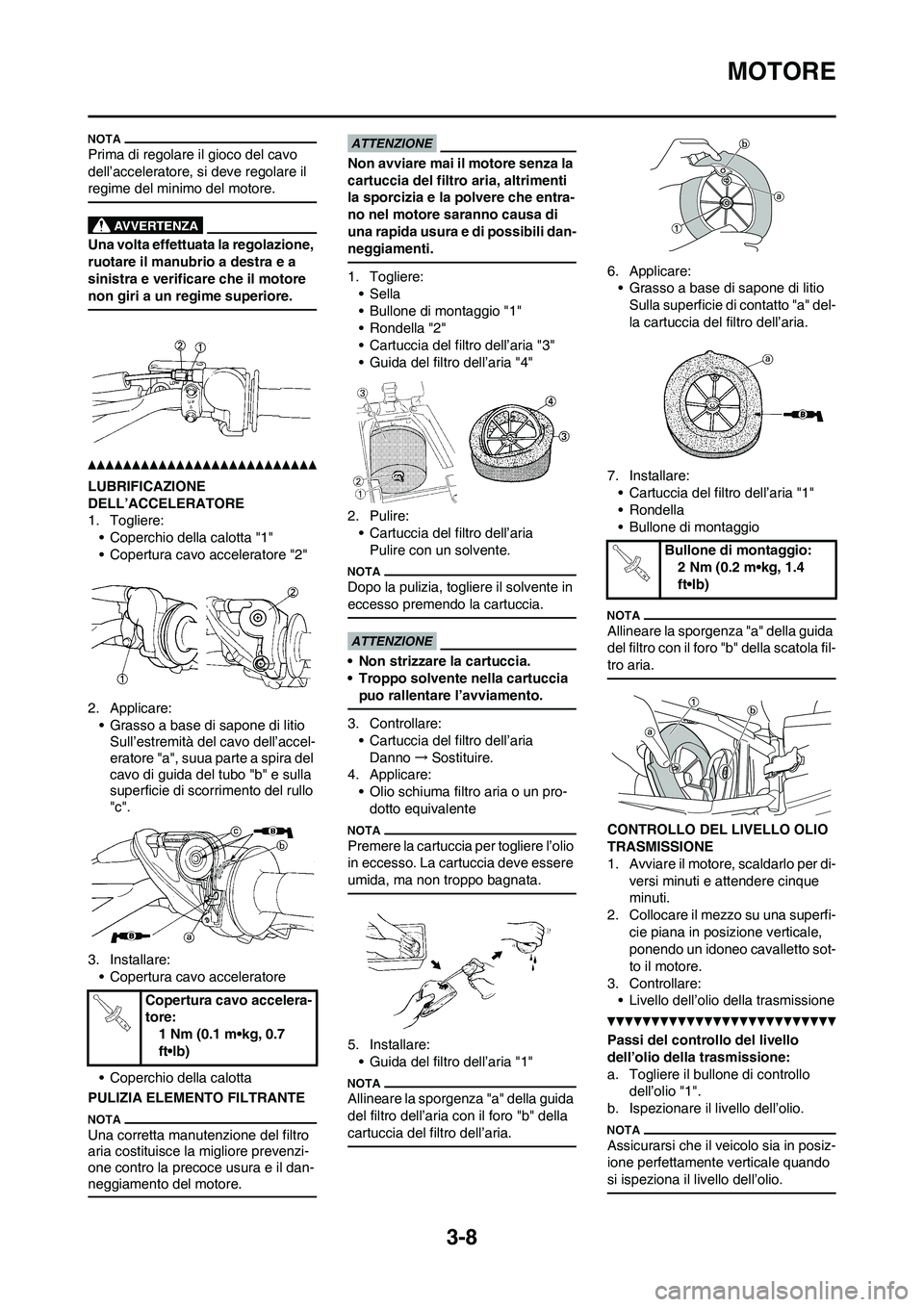

Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo del motore.
Una volta effettuata la regolazione,
ruotare il manubrio a destra e a
sinistra e verificare che il motore
non giri a un regime superiore.
LUBRIFICAZIONE
DELL’ACCELERATORE
1. Togliere:
• Coperchio della calotta "1"
• Copertura cavo acceleratore "2"
2. Applicare:
• Grasso a base di sapone di litio
Sull’estremità del cavo dell’accel-
eratore "a", suua parte a spira del
cavo di guida del tubo "b" e sulla
superficie di scorrimento del rullo
"c".
3. Installare:
• Copertura cavo acceleratore
• Coperchio della calotta
PULIZIA ELEMENTO FILTRANTE
Una corretta manutenzione del filtro
aria costituisce la migliore prevenzi-
one contro la precoce usura e il dan-
neggiamento del motore.
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti
la sporcizia e la polvere che entra-
no nel motore saranno causa di
una rapida usura e di possibili dan-
neggiamenti.
1. Togliere:
• Sella
• Bullone di montaggio "1"
• Rondella "2"
• Cartuccia del filtro dell’aria "3"
• Guida del filtro dell’aria "4"
2. Pulire:
• Cartuccia del filtro dell’aria
Pulire con un solvente.
Dopo la pulizia, togliere il solvente in
eccesso premendo la cartuccia.
• Non strizzare la cartuccia.
• Troppo solvente nella cartuccia
puo rallentare l’avviamento.
3. Controllare:
• Cartuccia del filtro dell’aria
Danno→Sostituire.
4. Applicare:
• Olio schiuma filtro aria o un pro-
dotto equivalente
Premere la cartuccia per togliere l’olio
in eccesso. La cartuccia deve essere
umida, ma non troppo bagnata.
5. Installare:
• Guida del filtro dell’aria "1"
Allineare la sporgenza "a" della guida
del filtro dell’aria con il foro "b" della
cartuccia del filtro dell’aria.
6. Applicare:
• Grasso a base di sapone di litio
Sulla superficie di contatto "a" del-
la cartuccia del filtro dell’aria.
7. Installare:
• Cartuccia del filtro dell’aria "1"
• Rondella
• Bullone di montaggio
Allineare la sporgenza "a" della guida
del filtro con il foro "b" della scatola fil-
tro aria.
CONTROLLO DEL LIVELLO OLIO
TRASMISSIONE
1. Avviare il motore, scaldarlo per di-
versi minuti e attendere cinque
minuti.
2. Collocare il mezzo su una superfi-
cie piana in posizione verticale,
ponendo un idoneo cavalletto sot-
to il motore.
3. Controllare:
• Livello dell’olio della trasmissione
Passi del controllo del livello
dell’olio della trasmissione:
a. Togliere il bullone di controllo
dell’olio "1".
b. Ispezionare il livello dell’olio.
Assicurarsi che il veicolo sia in posiz-
ione perfettamente verticale quando
si ispeziona il livello dell’olio.
Copertura cavo accelera-
tore:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Bullone di montaggio:
2 Nm (0.2 m•kg, 1.4
ft•lb)

3-9
TELAIO

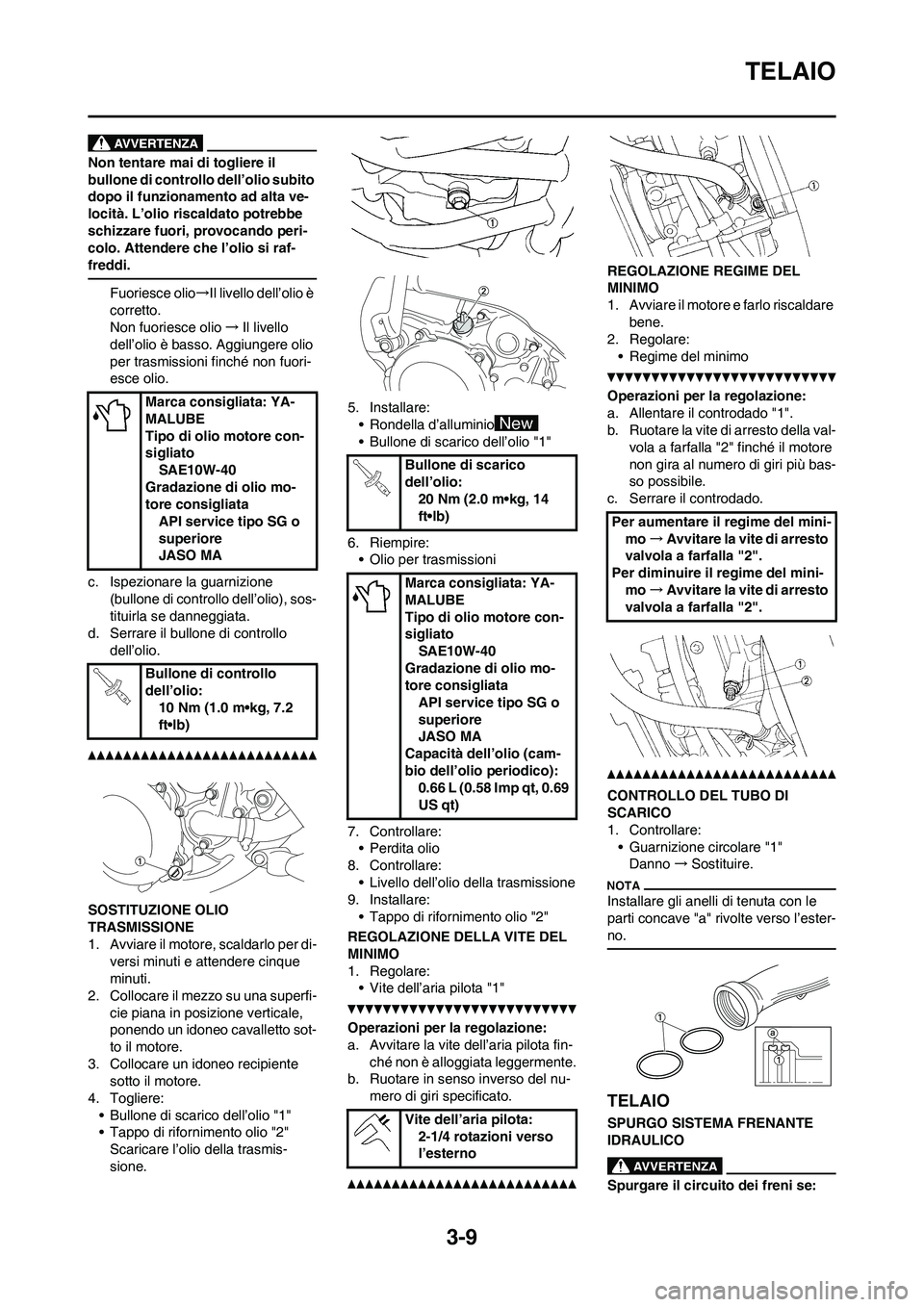

Non tentare mai di togliere il
bullone di controllo dell’olio subito
dopo il funzionamento ad alta ve-
locità. L’olio riscaldato potrebbe
schizzare fuori, provocando peri-
colo. Attendere che l’olio si raf-
freddi.
Fuoriesce olio→Il livello dell’olio è
corretto.
Non fuoriesce olio→Il livello
dell’olio è basso. Aggiungere olio
per trasmissioni finché non fuori-
esce olio.
c. Ispezionare la guarnizione
(bullone di controllo dell’olio), sos-
tituirla se danneggiata.
d. Serrare il bullone di controllo
dell’olio.
SOSTITUZIONE OLIO
TRASMISSIONE
1. Avviare il motore, scaldarlo per di-
versi minuti e attendere cinque
minuti.
2. Collocare il mezzo su una superfi-
cie piana in posizione verticale,
ponendo un idoneo cavalletto sot-
to il motore.
3. Collocare un idoneo recipiente
sotto il motore.
4. Togliere:
• Bullone di scarico dell’olio "1"
• Tappo di rifornimento olio "2"
Scaricare l’olio della trasmis-
sione.5. Installare:
• Rondella d’alluminio
• Bullone di scarico dell’olio "1"
6. Riempire:
• Olio per trasmissioni
7. Controllare:
• Perdita olio
8. Controllare:
• Livello dell’olio della trasmissione
9. Installare:
• Tappo di rifornimento olio "2"
REGOLAZIONE DELLA VITE DEL
MINIMO
1. Regolare:
• Vite dell’aria pilota "1"
Operazioni per la regolazione:
a. Avvitare la vite dell’aria pilota fin-
ché non è alloggiata leggermente.
b. Ruotare in senso inverso del nu-
mero di giri specificato.
REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
• Regime del minimo
Operazioni per la regolazione:
a. Allentare il controdado "1".
b. Ruotare la vite di arresto della val-
vola a farfalla "2" finché il motore
non gira al numero di giri più bas-
so possibile.
c. Serrare il controdado.
CONTROLLO DEL TUBO DI
SCARICO
1. Controllare:
• Guarnizione circolare "1"
Danno→Sostituire.
Installare gli anelli di tenuta con le
parti concave "a" rivolte verso l’ester-
no.
TELAIO
SPURGO SISTEMA FRENANTE
IDRAULICO
Spurgare il circuito dei freni se: Marca consigliata: YA-
MALUBE
Tipo di olio motore con-
sigliato
SAE10W-40
Gradazione di olio mo-
tore consigliata
API service tipo SG o
superiore
JASO MA
Bullone di controllo
dell’olio:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone di scarico
dell’olio:
20 Nm (2.0 m•kg, 14
ft•lb)
Marca consigliata: YA-
MALUBE
Tipo di olio motore con-
sigliato
SAE10W-40
Gradazione di olio mo-
tore consigliata
API service tipo SG o
superiore
JASO MA
Capacità dell’olio (cam-
bio dell’olio periodico):
0.66 L (0.58 Imp qt, 0.69
US qt)
Vite dell’aria pilota:
2-1/4 rotazioni verso
l’esterno
Per aumentare il regime del mini-
mo→Avvitare la vite di arresto
valvola a farfalla "2".
Per diminuire il regime del mini-
mo→Avvitare la vite di arresto
valvola a farfalla "2".

3-10
TELAIO

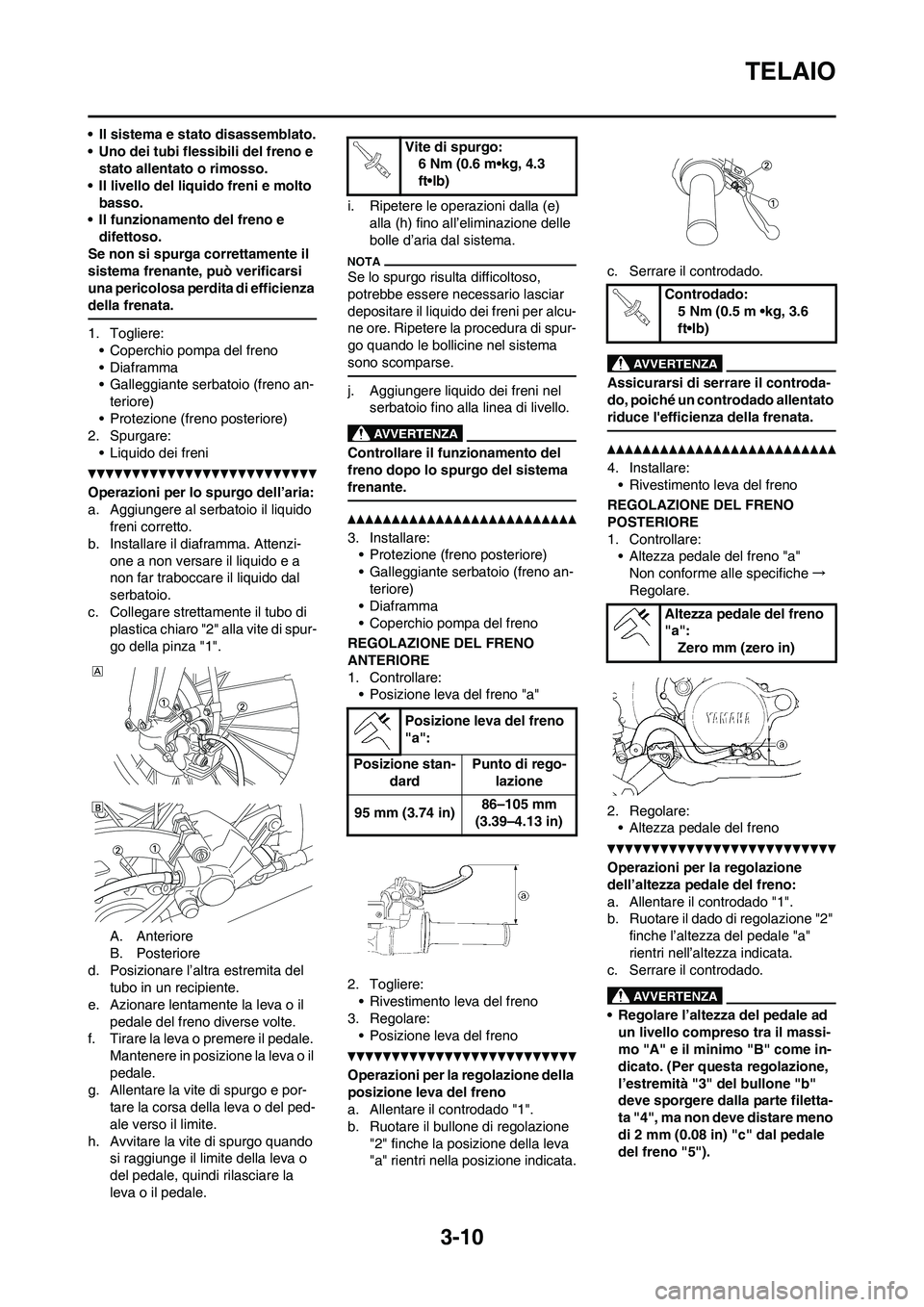

• Il sistema e stato disassemblato.
• Uno dei tubi flessibili del freno e
stato allentato o rimosso.
• Il livello del liquido freni e molto
basso.
• Il funzionamento del freno e
difettoso.
Se non si spurga correttamente il
sistema frenante, può verificarsi
una pericolosa perdita di efficienza
della frenata.
1. Togliere:
• Coperchio pompa del freno
• Diaframma
• Galleggiante serbatoio (freno an-
teriore)
• Protezione (freno posteriore)
2. Spurgare:
• Liquido dei freni
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido
freni corretto.
b. Installare il diaframma. Attenzi-
one a non versare il liquido e a
non far traboccare il liquido dal
serbatoio.
c. Collegare strettamente il tubo di
plastica chiaro "2" alla vite di spur-
go della pinza "1".
A. Anteriore
B. Posteriore
d. Posizionare l’altra estremita del
tubo in un recipiente.
e. Azionare lentamente la leva o il
pedale del freno diverse volte.
f. Tirare la leva o premere il pedale.
Mantenere in posizione la leva o il
pedale.
g. Allentare la vite di spurgo e por-
tare la corsa della leva o del ped-
ale verso il limite.
h. Avvitare la vite di spurgo quando
si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.i. Ripetere le operazioni dalla (e)
alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per alcu-
ne ore. Ripetere la procedura di spur-
go quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido dei freni nel
serbatoio fino alla linea di livello.
Controllare il funzionamento del
freno dopo lo spurgo del sistema
frenante.
3. Installare:
• Protezione (freno posteriore)
• Galleggiante serbatoio (freno an-
teriore)
• Diaframma
• Coperchio pompa del freno
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:
• Posizione leva del freno "a"
2. Togliere:
• Rivestimento leva del freno
3. Regolare:
• Posizione leva del freno
Operazioni per la regolazione della
posizione leva del freno
a. Allentare il controdado "1".
b. Ruotare il bullone di regolazione
"2" finche la posizione della leva
"a" rientri nella posizione indicata.c. Serrare il controdado.
Assicurarsi di serrare il controda-
do, poiché un controdado allentato
riduce l'efficienza della frenata.
4. Installare:
• Rivestimento leva del freno
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
• Altezza pedale del freno "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Altezza pedale del freno
Operazioni per la regolazione
dell’altezza pedale del freno:
a. Allentare il controdado "1".
b. Ruotare il dado di regolazione "2"
finche l’altezza del pedale "a"
rientri nell’altezza indicata.
c. Serrare il controdado.
• Regolare l’altezza del pedale ad
un livello compreso tra il massi-
mo "A" e il minimo "B" come in-
dicato. (Per questa regolazione,
l’estremità "3" del bullone "b"
deve sporgere dalla parte filetta-
ta "4", ma non deve distare meno
di 2 mm (0.08 in) "c" dal pedale
del freno "5").
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Posizione leva del freno
"a":
Posizione stan-
dardPunto di rego-
lazione
95 mm (3.74 in)86–105 mm
(3.39–4.13 in)
Controdado:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Altezza pedale del freno
"a":
Zero mm (zero in)

3-11
TELAIO

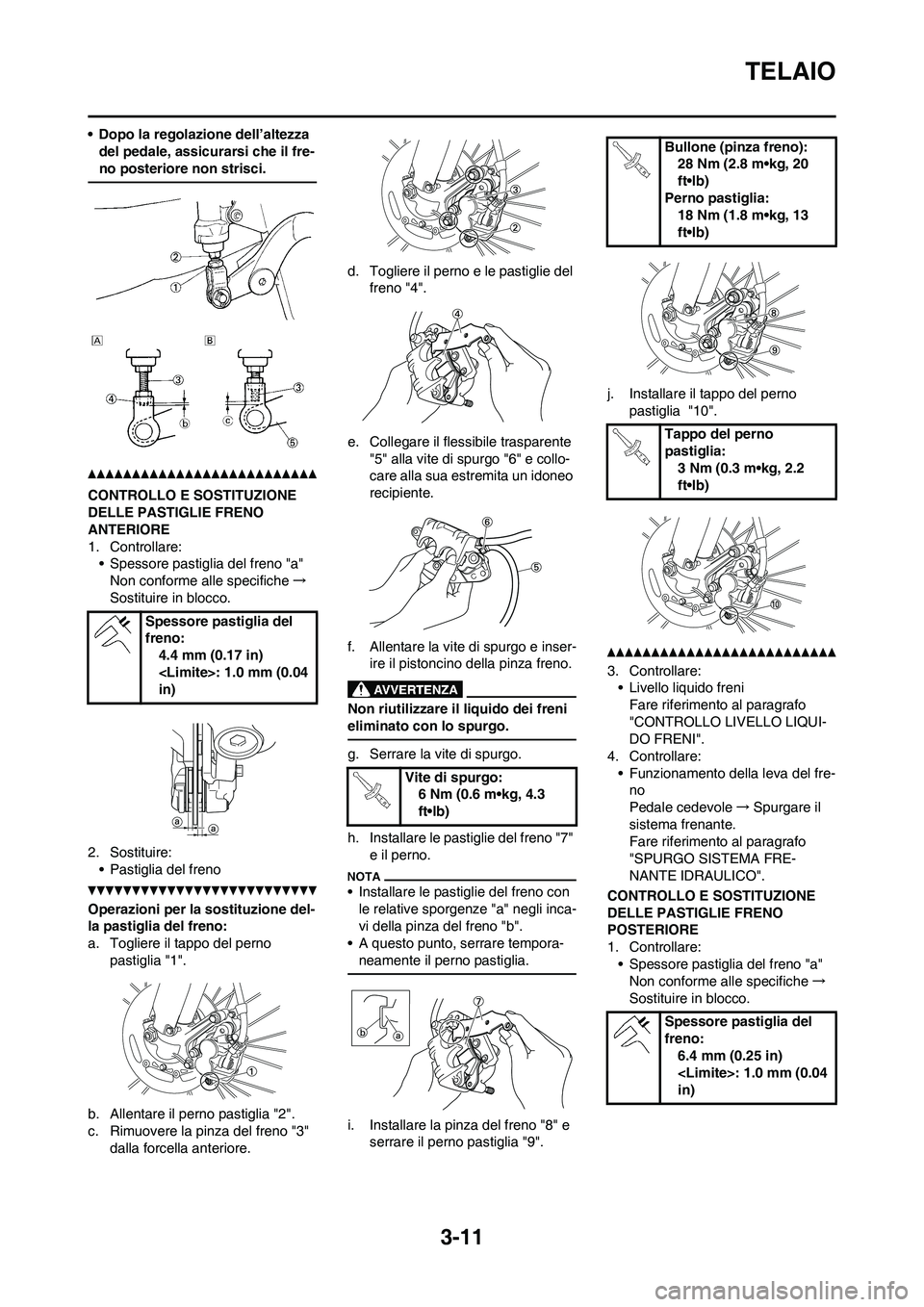

• Dopo la regolazione dell’altezza
del pedale, assicurarsi che il fre-
no posteriore non strisci.
CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
ANTERIORE
1. Controllare:
• Spessore pastiglia del freno "a"
Non conforme alle specifiche→
Sostituire in blocco.
2. Sostituire:
• Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere il tappo del perno
pastiglia "1".
b. Allentare il perno pastiglia "2".
c. Rimuovere la pinza del freno "3"
dalla forcella anteriore.d. Togliere il perno e le pastiglie del
freno "4".
e. Collegare il flessibile trasparente
"5" alla vite di spurgo "6" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser-
ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare le pastiglie del freno "7"
e il perno.
• Installare le pastiglie del freno con
le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
i. Installare la pinza del freno "8" e
serrare il perno pastiglia "9".j. Installare il tappo del perno
pastiglia "10".
3. Controllare:
• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI".
4. Controllare:
• Funzionamento della leva del fre-
no
Pedale cedevole→Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO".
CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
POSTERIORE
1. Controllare:
• Spessore pastiglia del freno "a"
Non conforme alle specifiche→
Sostituire in blocco. Spessore pastiglia del
freno:
4.4 mm (0.17 in)
: 1.0 mm (0.04
in)
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone (pinza freno):
28 Nm (2.8 m•kg, 20
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Spessore pastiglia del
freno:
6.4 mm (0.25 in)
: 1.0 mm (0.04
in)
