YAMAHA YZ125LC 2013 Betriebsanleitungen (in German)

1-3

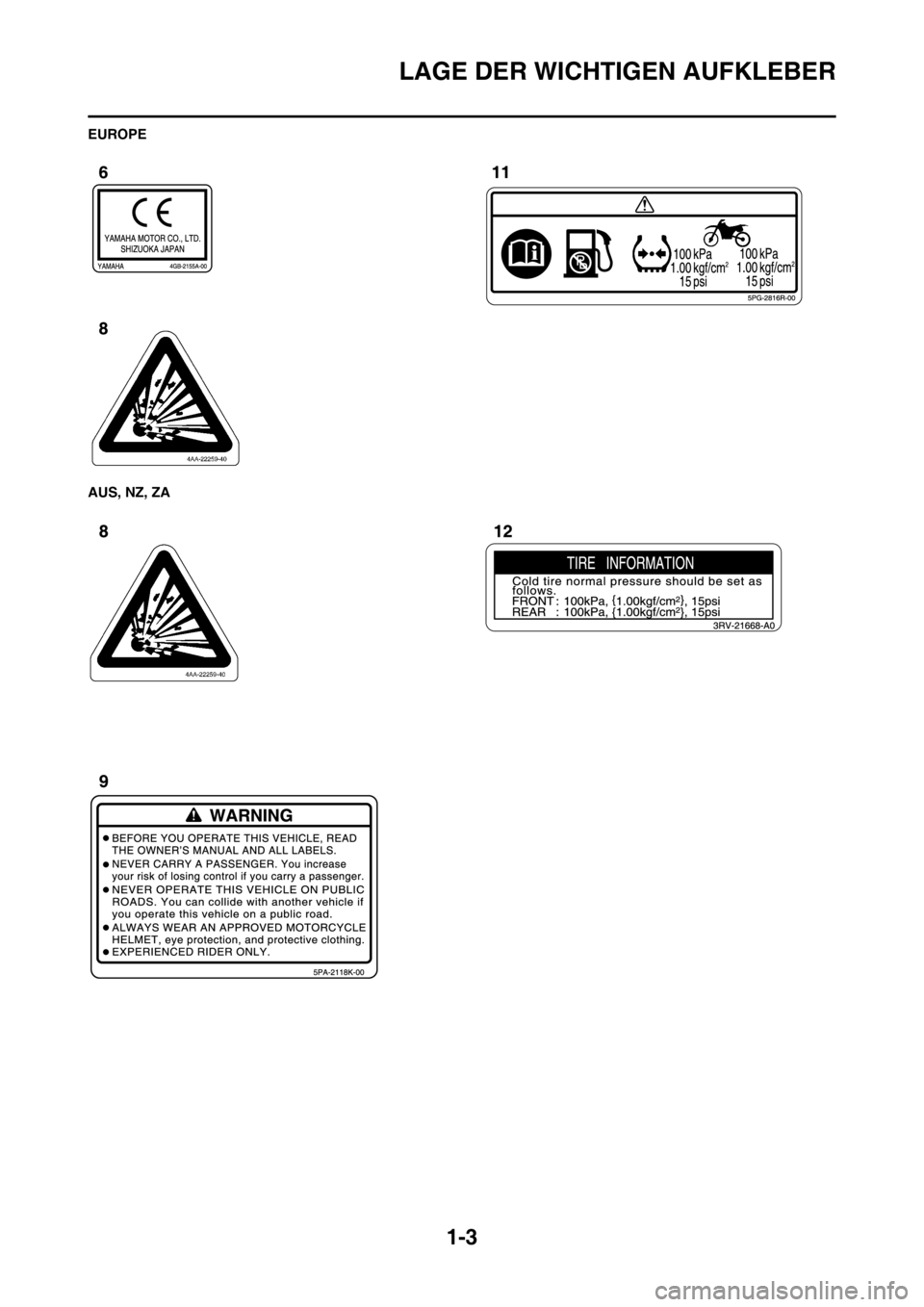

LAGE DER WICHTIGEN AUFKLEBER
EUROPE
AUS, NZ, ZA

1-4

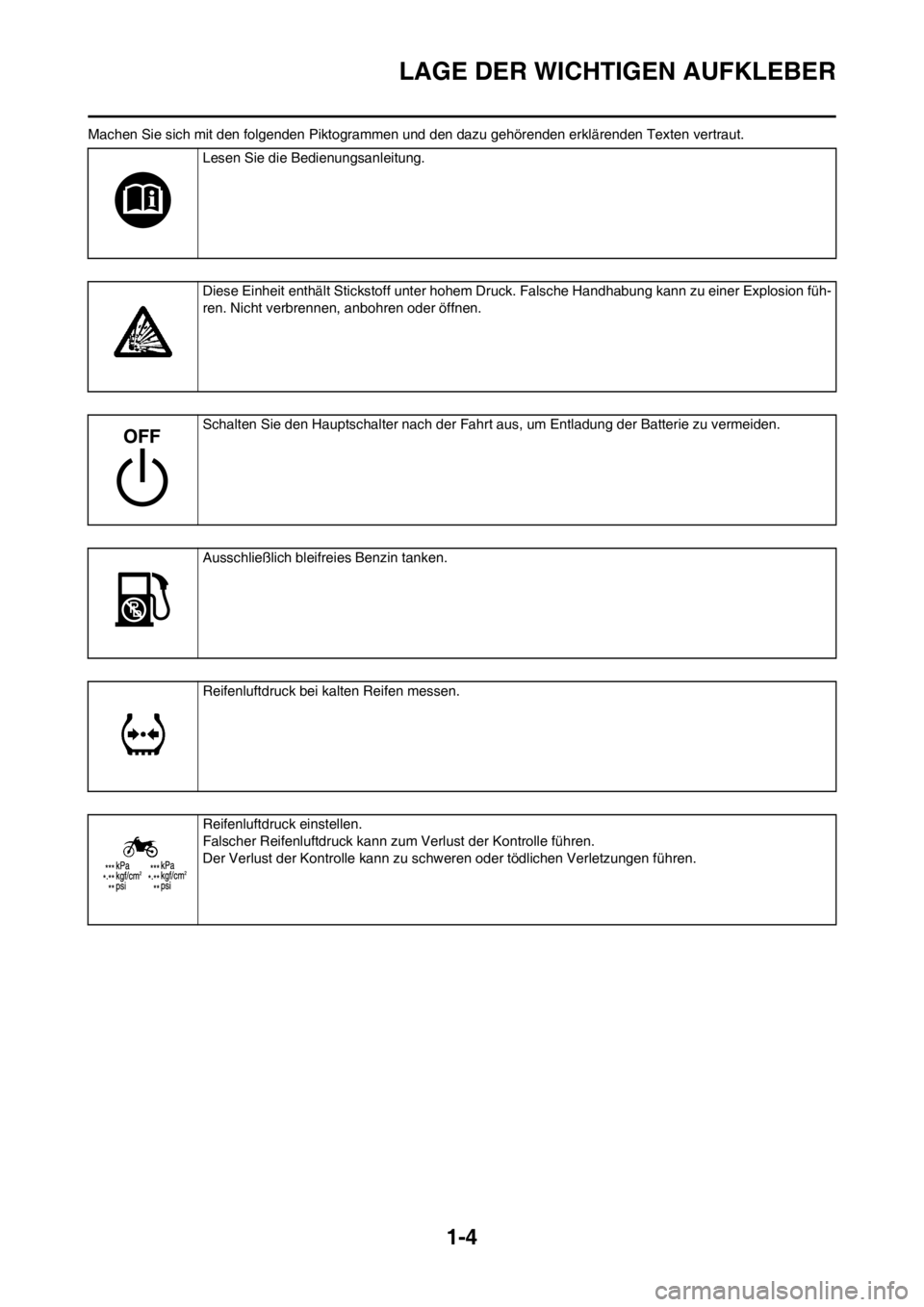

LAGE DER WICHTIGEN AUFKLEBER
Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut.
Lesen Sie die Bedienungsanleitung.
Diese Einheit enthält Stickstoff unter hohem Druck. Falsche Handhabung kann zu einer Explosion füh-
ren. Nicht verbrennen, anbohren oder öffnen.
Schalten Sie den Hauptschalter nach der Fahrt aus, um Entladung der Batterie zu vermeiden.
Ausschließlich bleifreies Benzin tanken.
Reifenluftdruck bei kalten Reifen messen.
Reifenluftdruck einstellen.
Falscher Reifenluftdruck kann zum Verlust der Kontrolle führen.
Der Verlust der Kontrolle kann zu schweren oder tödlichen Verletzungen führen.

1-5
FAHRZEUGBESCHREIBUNG
FAHRZEUGBESCHREIBUNG
• Die Abbildungen in vorliegender Anleitung können leicht vom eigentlichen Modell abweichen und dienen daher lediglich
zur Bezugnahme.
• Änderungen an Design und technischen Daten jederzeit vorbehalten.
1. Kupplungshebel
2. Motorstoppschalter
3. Handbremshebel
4. Gasdrehgriff
5. Kühlerverschlussdeckel
6. Tankverschluss
7. Kickstarterhebel
8. Kraftstofftank
9. Kühler
10. Kühlmittelablassschraube
11. Prüfschraube (Getriebeölstand)
12. Fußbremshebel
13. Ventilverbindung14. Kraftstoffhahn
15. Luftfilter
16. Antriebskette
17. Fußschalthebel
18. Starterknopf
19. Teleskopgabel

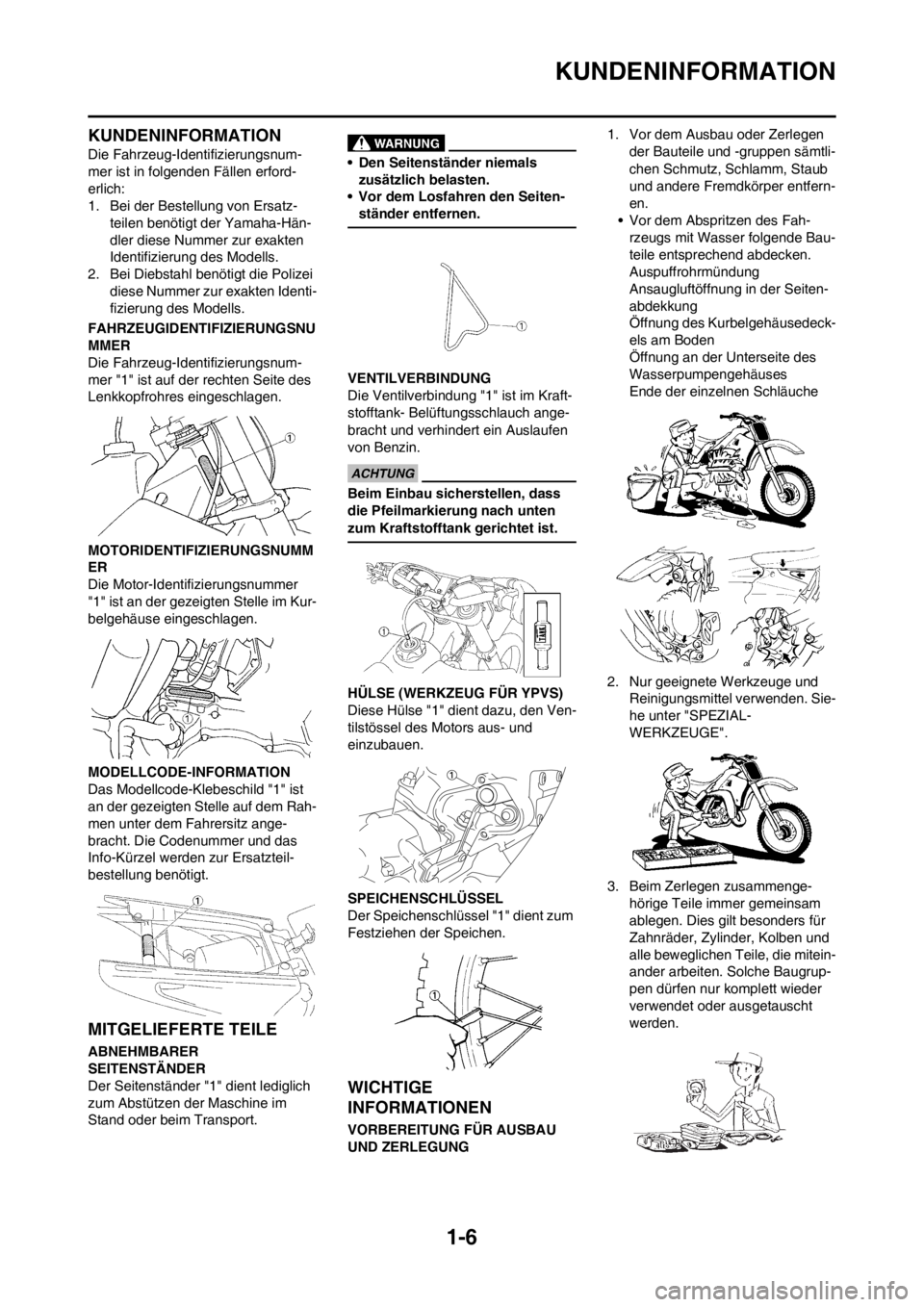

1-6
KUNDENINFORMATION
KUNDENINFORMATION
Die Fahrzeug-Identifizierungsnum-
mer ist in folgenden Fällen erford-
erlich:
1. Bei der Bestellung von Ersatz-
teilen benötigt der Yamaha-Hän-
dler diese Nummer zur exakten
Identifizierung des Modells.
2. Bei Diebstahl benötigt die Polizei
diese Nummer zur exakten Identi-
fizierung des Modells.
FAHRZEUGIDENTIFIZIERUNGSNU
MMER
Die Fahrzeug-Identifizierungsnum-
mer "1" ist auf der rechten Seite des
Lenkkopfrohres eingeschlagen.
MOTORIDENTIFIZIERUNGSNUMM
ER
Die Motor-Identifizierungsnummer
"1" ist an der gezeigten Stelle im Kur-
belgehäuse eingeschlagen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild "1" ist
an der gezeigten Stelle auf dem Rah-
men unter dem Fahrersitz ange-
bracht. Die Codenummer und das
Info-Kürzel werden zur Ersatzteil-
bestellung benötigt.
MITGELIEFERTE TEILE
ABNEHMBARER
SEITENSTÄNDER
Der Seitenständer "1" dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
• Den Seitenständer niemals
zusätzlich belasten.
• Vor dem Losfahren den Seiten-
ständer entfernen.
VENTILVERBINDUNG
Die Ventilverbindung "1" ist im Kraft-
stofftank- Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
HÜLSE (WERKZEUG FÜR YPVS)
Diese Hülse "1" dient dazu, den Ven-
tilstössel des Motors aus- und
einzubauen.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel "1" dient zum
Festziehen der Speichen.
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämtli-
chen Schmutz, Schlamm, Staub
und andere Fremdkörper entfern-
en.
• Vor dem Abspritzen des Fah-
rzeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Seiten-
abdekkung
Öffnung des Kurbelgehäusedeck-
els am Boden
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ende der einzelnen Schläuche
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden. Sie-
he unter "SPEZIAL-
WERKZEUGE".
3. Beim Zerlegen zusammenge-
hörige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mitein-
ander arbeiten. Solche Baugrup-
pen dürfen nur komplett wieder
verwendet oder ausgetauscht
werden.

1-7

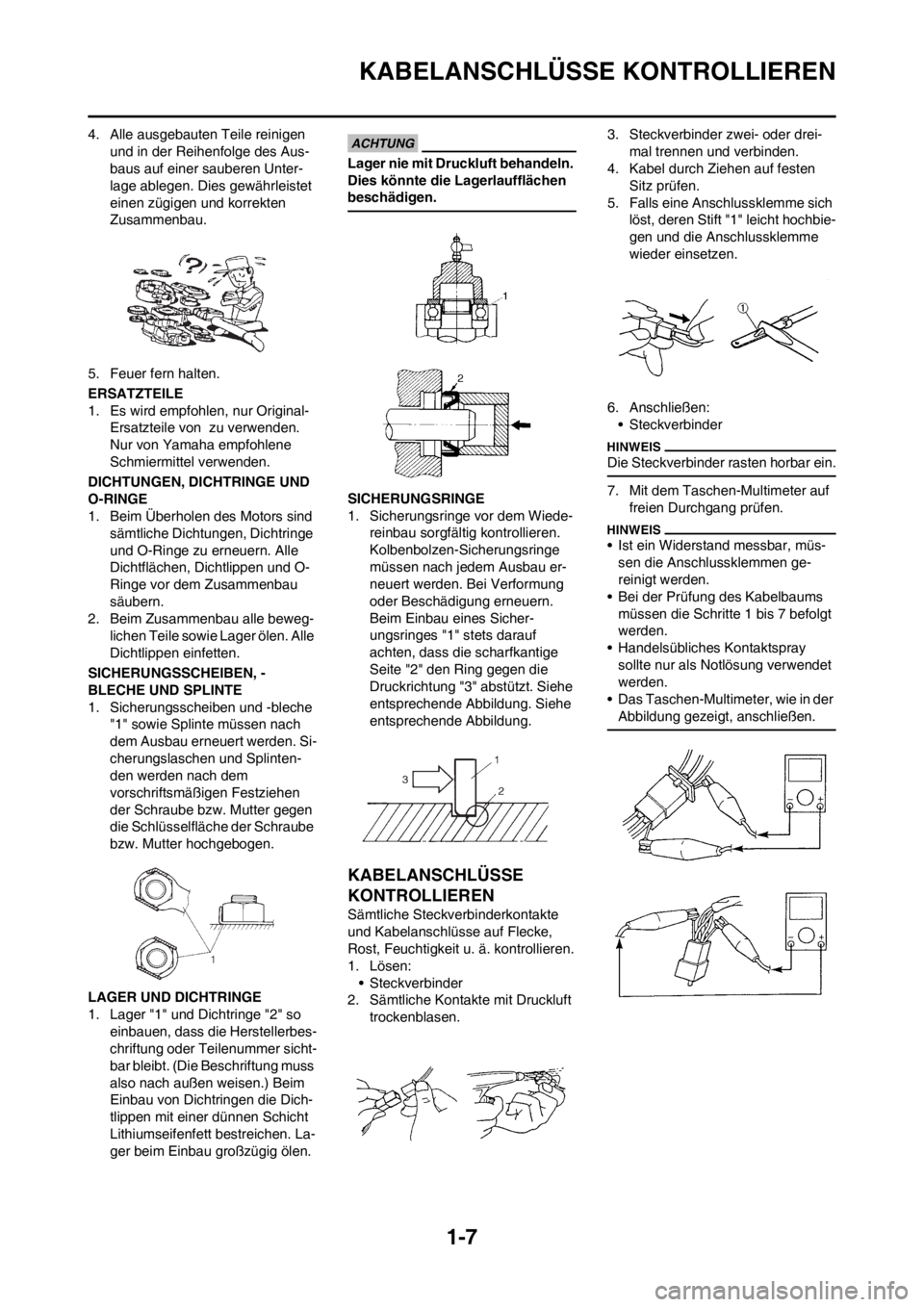

KABELANSCHLÜSSE KONTROLLIEREN
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von zu verwenden.
Nur von Yamaha empfohlene
Schmiermittel verwenden.
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dichtringe
und O-Ringe zu erneuern. Alle
Dichtflächen, Dichtlippen und O-
Ringe vor dem Zusammenbau
säubern.
2. Beim Zusammenbau alle beweg-
lichen Teile sowie Lager ölen. Alle
Dichtlippen einfetten.
SICHERUNGSSCHEIBEN, -
BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
"1" sowie Splinte müssen nach
dem Ausbau erneuert werden. Si-
cherungslaschen und Splinten-
den werden nach dem
vorschriftsmäßigen Festziehen
der Schraube bzw. Mutter gegen
die Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager "1" und Dichtringe "2" so
einbauen, dass die Herstellerbes-
chriftung oder Teilenummer sicht-
bar bleibt. (Die Beschriftung muss
also nach außen weisen.) Beim
Einbau von Dichtringen die Dich-
tlippen mit einer dünnen Schicht
Lithiumseifenfett bestreichen. La-
ger beim Einbau großzügig ölen.
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiede-
reinbau sorgfältig kontrollieren.
Kolbenbolzen-Sicherungsringe
müssen nach jedem Ausbau er-
neuert werden. Bei Verformung
oder Beschädigung erneuern.
Beim Einbau eines Sicher-
ungsringes "1" stets darauf
achten, dass die scharfkantige
Seite "2" den Ring gegen die
Druckrichtung "3" abstützt. Siehe
entsprechende Abbildung. Siehe
entsprechende Abbildung.
KABELANSCHLÜSSE
KONTROLLIEREN
Sämtliche Steckverbinderkontakte
und Kabelanschlüsse auf Flecke,
Rost, Feuchtigkeit u. ä. kontrollieren.
1. Lösen:
• Steckverbinder
2. Sämtliche Kontakte mit Druckluft
trockenblasen.3. Steckverbinder zwei- oder drei-
mal trennen und verbinden.
4. Kabel durch Ziehen auf festen
Sitz prüfen.
5. Falls eine Anschlussklemme sich
löst, deren Stift "1" leicht hochbie-
gen und die Anschlussklemme
wieder einsetzen.
6. Anschließen:
• Steckverbinder
Die Steckverbinder rasten horbar ein.
7. Mit dem Taschen-Multimeter auf
freien Durchgang prüfen.
• Ist ein Widerstand messbar, müs-
sen die Anschlussklemmen ge-
reinigt werden.
• Bei der Prüfung des Kabelbaums
müssen die Schritte 1 bis 7 befolgt
werden.
• Handelsübliches Kontaktspray
sollte nur als Notlösung verwendet
werden.
• Das Taschen-Multimeter, wie in der
Abbildung gezeigt, anschließen.

1-8

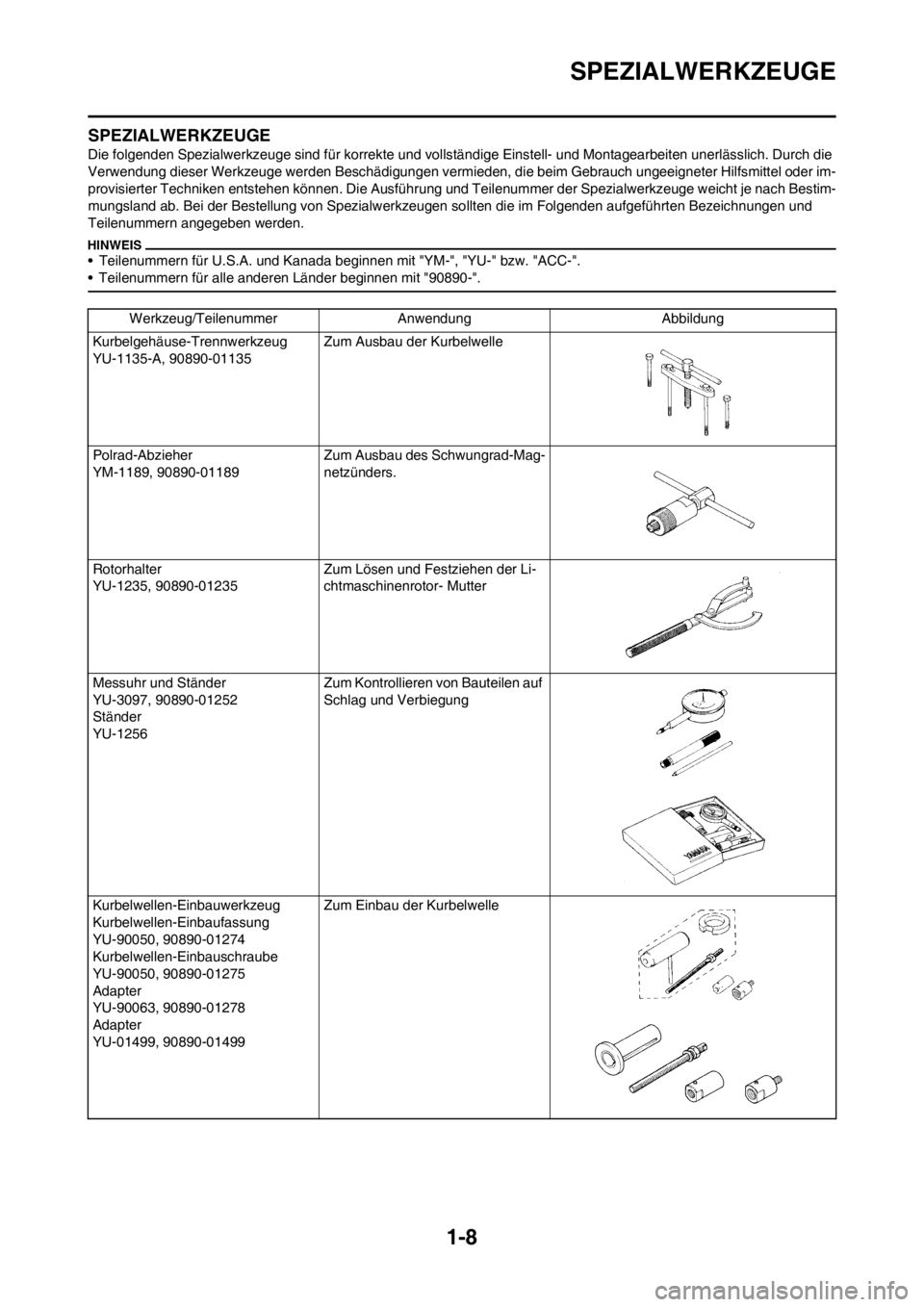

SPEZIALWERKZEUGE
SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten unerlässlich. Durch die
Verwendung dieser Werkzeuge werden Beschädigungen vermieden, die beim Gebrauch ungeeigneter Hilfsmittel oder im-
provisierter Techniken entstehen können. Die Ausführung und Teilenummer der Spezialwerkzeuge weicht je nach Bestim-
mungsland ab. Bei der Bestellung von Spezialwerkzeugen sollten die im Folgenden aufgeführten Bezeichnungen und
Teilenummern angegeben werden.
• Teilenummern für U.S.A. und Kanada beginnen mit "YM-", "YU-" bzw. "ACC-".
• Teilenummern für alle anderen Länder beginnen mit "90890-".
Werkzeug/Teilenummer Anwendung Abbildung
Kurbelgehäuse-Trennwerkzeug
YU-1135-A, 90890-01135Zum Ausbau der Kurbelwelle
Polrad-Abzieher
YM-1189, 90890-01189Zum Ausbau des Schwungrad-Mag-
netzünders.
Rotorhalter
YU-1235, 90890-01235Zum Lösen und Festziehen der Li-
chtmaschinenrotor- Mutter
Messuhr und Ständer
YU-3097, 90890-01252
Ständer
YU-1256Zum Kontrollieren von Bauteilen auf
Schlag und Verbiegung
Kurbelwellen-Einbauwerkzeug
Kurbelwellen-Einbaufassung
YU-90050, 90890-01274
Kurbelwellen-Einbauschraube
YU-90050, 90890-01275
Adapter
YU-90063, 90890-01278
Adapter
YU-01499, 90890-01499Zum Einbau der Kurbelwelle

1-9

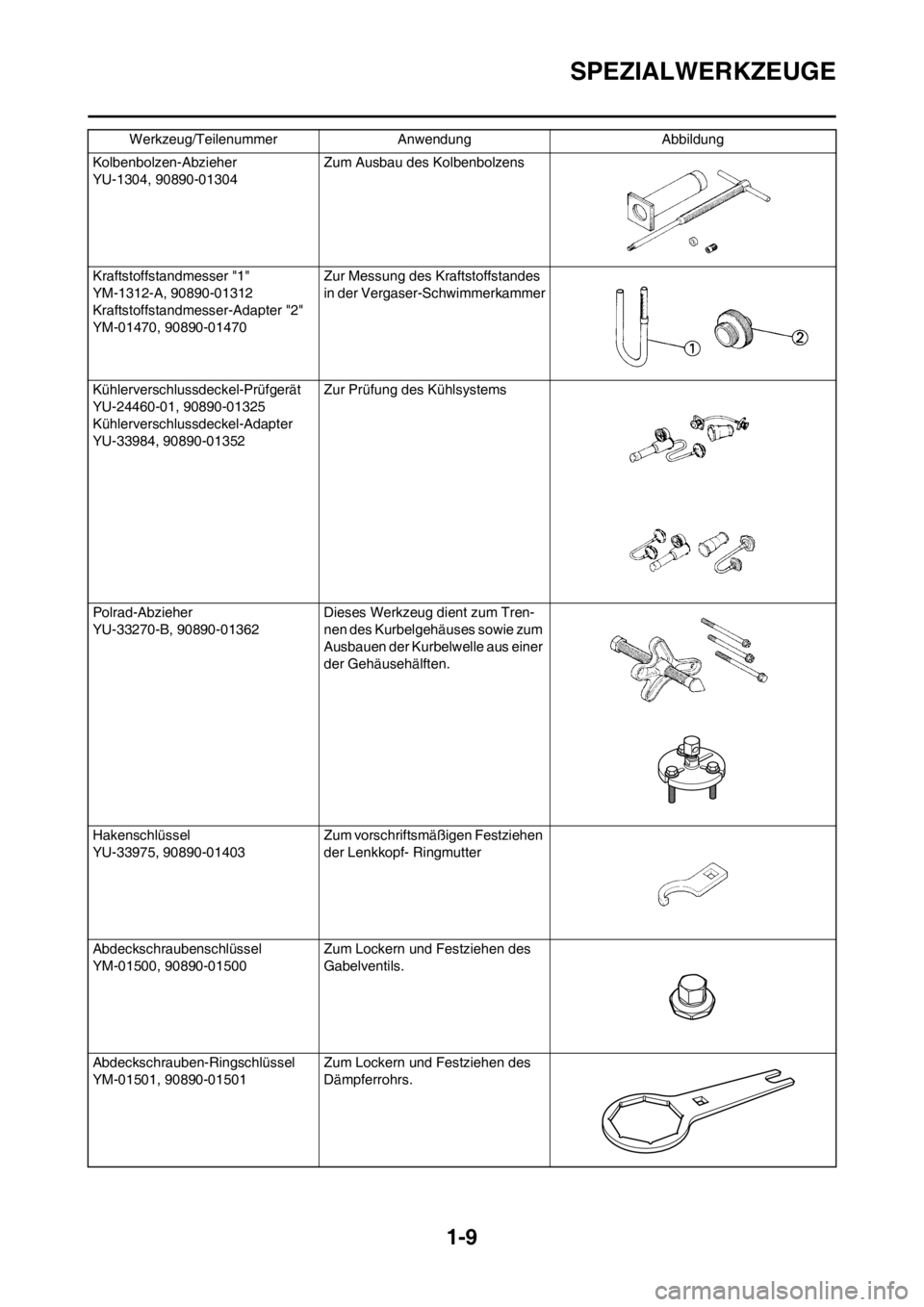

SPEZIALWERKZEUGE
Kolbenbolzen-Abzieher
YU-1304, 90890-01304 Zum Ausbau des Kolbenbolzens
Kraftstoffstandmesser "1"
YM-1312-A, 90890-01312
Kraftstoffstandmesser-Adapter "2"
YM-01470, 90890-01470Zur Messung des Kraftstoffstandes
in der Vergaser-Schwimmerkammer
Kühlerverschlussdeckel-Prüfgerät
YU-24460-01, 90890-01325
Kühlerverschlussdeckel-Adapter
YU-33984, 90890-01352Zur Prüfung des Kühlsystems
Polrad-Abzieher
YU-33270-B, 90890-01362 Dieses Werkzeug dient zum Tren-
nen des Kurbelgehäuses sowie zum
Ausbauen der Kurbelwelle aus einer
der Gehäusehälften.
Hakenschlüssel
YU-33975, 90890-01403 Zum vorschriftsmäßigen Festziehen
der Lenkkopf- Ringmutter
Abdeckschraubenschlüssel
YM-01500, 90890-01500Zum Lockern und Festziehen des
Gabelventils.
Abdeckschrauben-Ringschlüssel
YM-01501, 90890-01501Zum Lockern und Festziehen des
Dämpferrohrs. Werkzeug/Teilenummer Anwendung Abbildung

1-10
SPEZIALWERKZEUGE
Gabeldichtring-Treiber
YM-A0948, 90890-01502 Zum Einbau des Gabeldichtrings
Taschen-Multimeter
YU-3112-C, 90890-03112 Zur Prüfung von Widerständen,
Spannungen und Stromstärken
Kupplungshalter
YM-91042, 90890-04086Zum Festhalten der Kupplung beim
Lösen und Festziehen der Kup-
plungsnaben-Mutter
Zündfunkenstrecken-Tester
YM-34487
Zündungstester
90890-06754Zur Prüfung des Zündsystems
Yamaha Bond Nr.1215
(Three Bond
® No.1215)
90890-85505Zum Abdichten von Kurbelgehäuse-
Passflächen und dergleichen. Werkzeug/Teilenummer Anwendung Abbildung

1-11

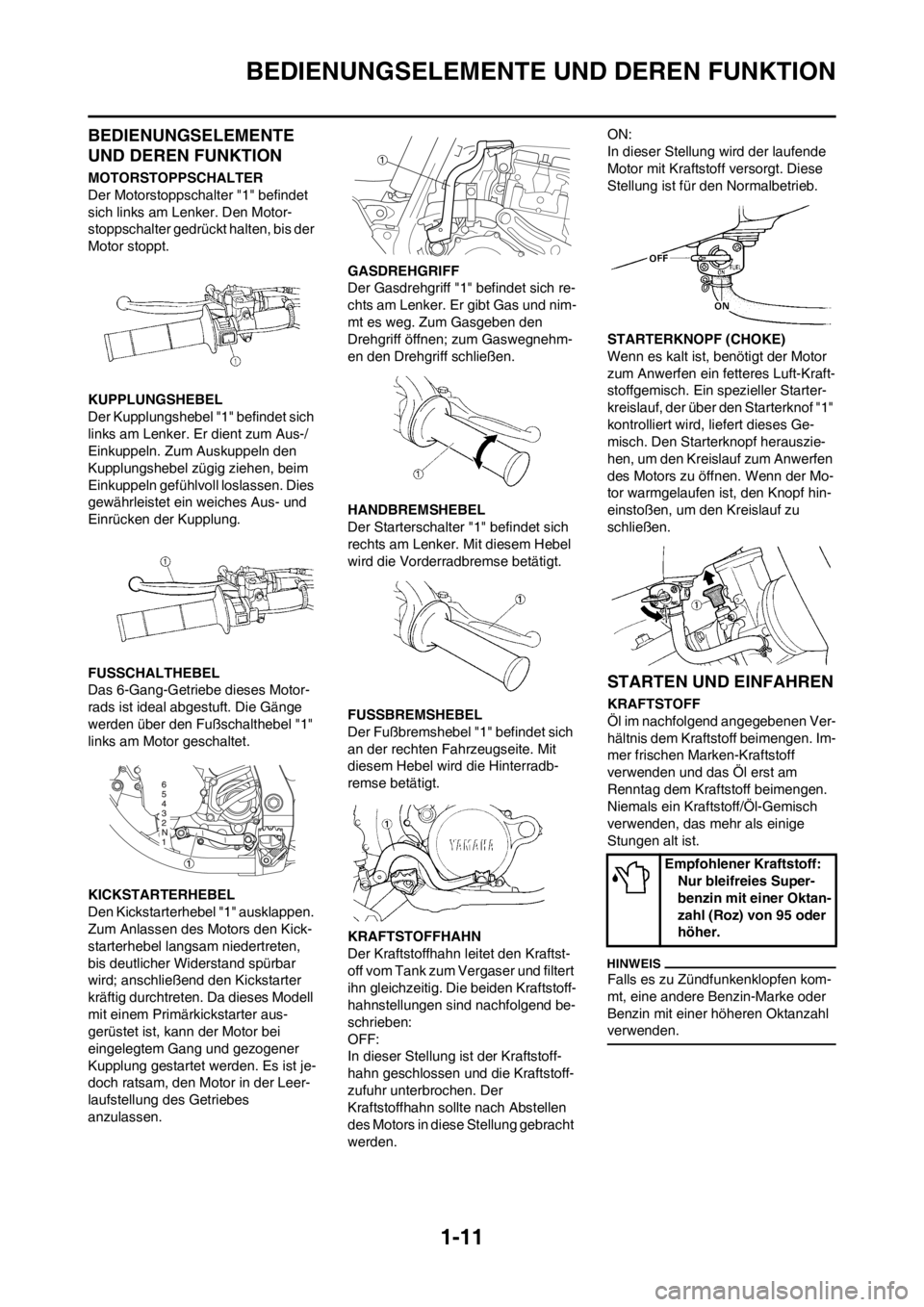

BEDIENUNGSELEMENTE UND DEREN FUNKTION
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
MOTORSTOPPSCHALTER
Der Motorstoppschalter "1" befindet
sich links am Lenker. Den Motor-
stoppschalter gedrückt halten, bis der
Motor stoppt.
KUPPLUNGSHEBEL
Der Kupplungshebel "1" befindet sich
links am Lenker. Er dient zum Aus-/
Einkuppeln. Zum Auskuppeln den
Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen. Dies
gewährleistet ein weiches Aus- und
Einrücken der Kupplung.
FUSSCHALTHEBEL
Das 6-Gang-Getriebe dieses Motor-
rads ist ideal abgestuft. Die Gänge
werden über den Fußschalthebel "1"
links am Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel "1" ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten,
bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter
kräftig durchtreten. Da dieses Modell
mit einem Primärkickstarter aus-
gerüstet ist, kann der Motor bei
eingelegtem Gang und gezogener
Kupplung gestartet werden. Es ist je-
doch ratsam, den Motor in der Leer-
laufstellung des Getriebes
anzulassen.GASDREHGRIFF
Der Gasdrehgriff "1" befindet sich re-
chts am Lenker. Er gibt Gas und nim-
mt es weg. Zum Gasgeben den
Drehgriff öffnen; zum Gaswegnehm-
en den Drehgriff schließen.
HANDBREMSHEBEL
Der Starterschalter "1" befindet sich
rechts am Lenker. Mit diesem Hebel
wird die Vorderradbremse betätigt.
FUSSBREMSHEBEL
Der Fußbremshebel "1" befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterradb-
remse betätigt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraftst-
off vom Tank zum Vergaser und filtert
ihn gleichzeitig. Die beiden Kraftstoff-
hahnstellungen sind nachfolgend be-
schrieben:
OFF:
In dieser Stellung ist der Kraftstoff-
hahn geschlossen und die Kraftstoff-
zufuhr unterbrochen. Der
Kraftstoffhahn sollte nach Abstellen
des Motors in diese Stellung gebracht
werden.ON:
In dieser Stellung wird der laufende
Motor mit Kraftstoff versorgt. Diese
Stellung ist für den Normalbetrieb.
STARTERKNOPF (CHOKE)
Wenn es kalt ist, benötigt der Motor
zum Anwerfen ein fetteres Luft-Kraft-
stoffgemisch. Ein spezieller Starter-
kreislauf, der über den Starterknof "1"
kontrolliert wird, liefert dieses Ge-
misch. Den Starterknopf herauszie-
hen, um den Kreislauf zum Anwerfen
des Motors zu öffnen. Wenn der Mo-
tor warmgelaufen ist, den Knopf hin-
einstoßen, um den Kreislauf zu
schließen.
STARTEN UND EINFAHREN
KRAFTSTOFF
Öl im nachfolgend angegebenen Ver-
hältnis dem Kraftstoff beimengen. Im-
mer frischen Marken-Kraftstoff
verwenden und das Öl erst am
Renntag dem Kraftstoff beimengen.
Niemals ein Kraftstoff/Öl-Gemisch
verwenden, das mehr als einige
Stungen alt ist.
Falls es zu Zündfunkenklopfen kom-
mt, eine andere Benzin-Marke oder
Benzin mit einer höheren Oktanzahl
verwenden.
Empfohlener Kraftstoff:
Nur bleifreies Super-
benzin mit einer Oktan-
zahl (Roz) von 95 oder
höher.

1-12

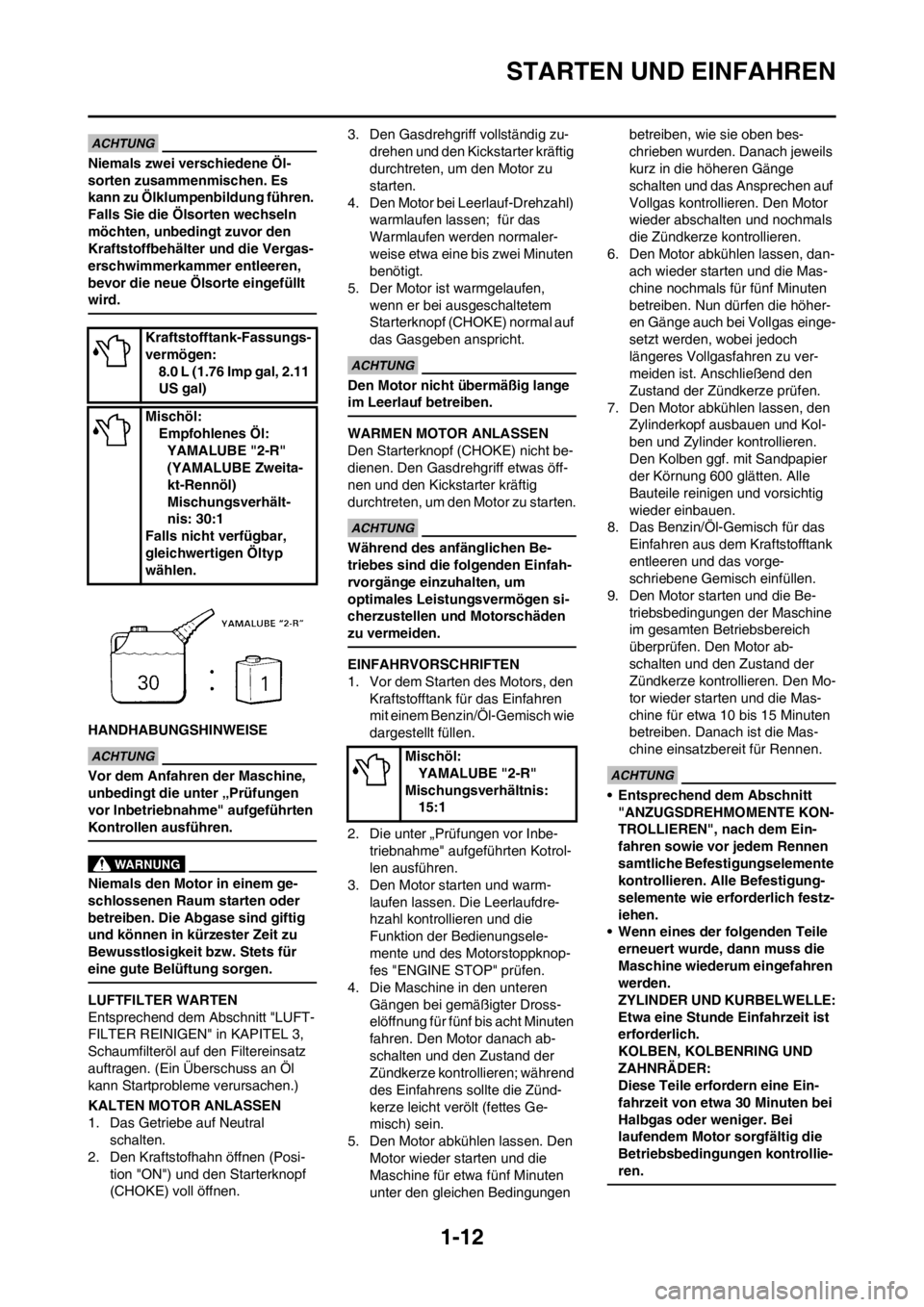

STARTEN UND EINFAHREN
Niemals zwei verschiedene Öl-
sorten zusammenmischen. Es
kann zu Ölklumpenbildung führen.
Falls Sie die Ölsorten wechseln
möchten, unbedingt zuvor den
Kraftstoffbehälter und die Vergas-
erschwimmerkammer entleeren,
bevor die neue Ölsorte eingefüllt
wird.
HANDHABUNGSHINWEISE
Vor dem Anfahren der Maschine,
unbedingt die unter „Prüfungen
vor lnbetriebnahme" aufgeführten
Kontrollen ausführen.
Niemals den Motor in einem ge-
schlossenen Raum starten oder
betreiben. Die Abgase sind giftig
und können in kürzester Zeit zu
Bewusstlosigkeit bzw. Stets für
eine gute Belüftung sorgen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt "LUFT-
FILTER REINIGEN" in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
1. Das Getriebe auf Neutral
schalten.
2. Den Kraftstofhahn öffnen (Posi-
tion "ON") und den Starterknopf
(CHOKE) voll öffnen.3. Den Gasdrehgriff vollständig zu-
drehen und den Kickstarter kräftig
durchtreten, um den Motor zu
starten.
4. Den Motor bei Leerlauf-Drehzahl)
warmlaufen lassen; für das
Warmlaufen werden normaler-
weise etwa eine bis zwei Minuten
benötigt.
5. Der Motor ist warmgelaufen,
wenn er bei ausgeschaltetem
Starterknopf (CHOKE) normal auf
das Gasgeben anspricht.
Den Motor nicht übermäßig lange
im Leerlauf betreiben.
WARMEN MOTOR ANLASSEN
Den Starterknopf (CHOKE) nicht be-
dienen. Den Gasdrehgriff etwas öff-
nen und den Kickstarter kräftig
durchtreten, um den Motor zu starten.
Während des anfänglichen Be-
triebes sind die folgenden Einfah-
rvorgänge einzuhalten, um
optimales Leistungsvermögen si-
cherzustellen und Motorschäden
zu vermeiden.
EINFAHRVORSCHRIFTEN
1. Vor dem Starten des Motors, den
Kraftstofftank für das Einfahren
mit einem Benzin/Öl-Gemisch wie
dargestellt füllen.
2. Die unter „Prüfungen vor Inbe-
triebnahme" aufgeführten Kotrol-
len ausführen.
3. Den Motor starten und warm-
laufen lassen. Die Leerlaufdre-
hzahl kontrollieren und die
Funktion der Bedienungsele-
mente und des Motorstoppknop-
fes "ENGINE STOP" prüfen.
4. Die Maschine in den unteren
Gängen bei gemäßigter Dross-
elöffnung für fünf bis acht Minuten
fahren. Den Motor danach ab-
schalten und den Zustand der
Zündkerze kontrollieren; während
des Einfahrens sollte die Zünd-
kerze leicht verölt (fettes Ge-
misch) sein.
5. Den Motor abkühlen lassen. Den
Motor wieder starten und die
Maschine für etwa fünf Minuten
unter den gleichen Bedingungen betreiben, wie sie oben bes-
chrieben wurden. Danach jeweils
kurz in die höheren Gänge
schalten und das Ansprechen auf
Vollgas kontrollieren. Den Motor
wieder abschalten und nochmals
die Zündkerze kontrollieren.
6. Den Motor abkühlen lassen, dan-
ach wieder starten und die Mas-
chine nochmals für fünf Minuten
betreiben. Nun dürfen die höher-
en Gänge auch bei Vollgas einge-
setzt werden, wobei jedoch
längeres Vollgasfahren zu ver-
meiden ist. Anschließend den
Zustand der Zündkerze prüfen.
7. Den Motor abkühlen lassen, den
Zylinderkopf ausbauen und Kol-
ben und Zylinder kontrollieren.
Den Kolben ggf. mit Sandpapier
der Körnung 600 glätten. Alle
Bauteile reinigen und vorsichtig
wieder einbauen.
8. Das Benzin/Öl-Gemisch für das
Einfahren aus dem Kraftstofftank
entleeren und das vorge-
schriebene Gemisch einfüllen.
9. Den Motor starten und die Be-
triebsbedingungen der Maschine
im gesamten Betriebsbereich
überprüfen. Den Motor ab-
schalten und den Zustand der
Zündkerze kontrollieren. Den Mo-
tor wieder starten und die Mas-
chine für etwa 10 bis 15 Minuten
betreiben. Danach ist die Mas-
chine einsatzbereit für Rennen.
• Entsprechend dem Abschnitt
"ANZUGSDREHMOMENTE KON-
TROLLIEREN", nach dem Ein-
fahren sowie vor jedem Rennen
samtliche Befestigungselemente
kontrollieren. Alle Befestigung-
selemente wie erforderlich festz-
iehen.
• Wenn eines der folgenden Teile
erneuert wurde, dann muss die
Maschine wiederum eingefahren
werden.
ZYLINDER UND KURBELWELLE:
Etwa eine Stunde Einfahrzeit ist
erforderlich.
KOLBEN, KOLBENRING UND
ZAHNRÄDER:
Diese Teile erfordern eine Ein-
fahrzeit von etwa 30 Minuten bei
Halbgas oder weniger. Bei
laufendem Motor sorgfältig die
Betriebsbedingungen kontrollie-
ren.
Kraftstofftank-Fassungs-
vermögen:
8.0 L (1.76 Imp gal, 2.11
US gal)
Mischöl:
Empfohlenes Öl:
YAMALUBE "2-R"
(YAMALUBE Zweita-
kt-Rennöl)
Mischungsverhält-
nis: 30:1
Falls nicht verfügbar,
gleichwertigen Öltyp
wählen.
Mischöl:
YAMALUBE "2-R"
Mischungsverhältnis:
15:1
