YAMAHA YZ250F 2001 Owners Manual

INSP
ADJ
lHaltestift 6 und Bremsbeläge
7 entfernen.
lDurchsichtigen Kunststoff-
schlauch 8 fest auf Entlüf-
tungsschraube 9 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
lEntlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
lEntlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
lBremsbeläge 0 und Haltestift
A montieren.
HINWEIS:
lBremsbeläge mit deren Über-
ständen a in die Bremsschuh-
aussparungen b anbringen.
lDen Haltestift provisorisch fest-
ziehen.
lBremssattel B und Hinterrad C
montieren. Siehe unter “VOR-
DERRAD UND HINTERRAD”
im KAPITEL 5.
lHaltestift D festziehen.
T R..
Haltestift
18 Nm (1,8 m • kg)
lHaltestift-Abdeckschraube E
und Protektor F montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)
lDéposer la goupille de plaquette 6
et les plaquettes de frein 7.
lConnecter le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient approprié sous son extrémité.
lDesserrer la vis de purge et y
enfoncer le piston d’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
lSerrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
lInstaller la plaquette de frein 0 et
la goupille de plaquette A.
N.B.:
lInstaller les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
lA ce stade, serrer provisoirement la
goupille de plaquette.
lMonter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
lSerrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
lInstaller la vis capuchon de la
goupille de plaquette E et la pro-
tection F.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
lRimuovere la spina delle pastiglie
6 e le pastiglie 7.
lCollegare il flessibile trasparente
8 alla valvolina di sfiato 9 e
posizionare un contenitore idoneo
all’estremità del tubo.
lSvitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
lAvvitare la valvolina di spurgo.
T R..
Valvolina di spurgo
6 Nm
(0,6 m • kg, 4,3 ft • lb)
lRimontare la pastiglia dei freni 0
e la spina A.
NOTA:
lInstallare le pastiglie dei freni con
le relative sporgenze a
nell’incavo della pinza del freno
b.
lA questo punto serrare temporane-
amente la spina delle pastiglie.
lInstallare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” al CAPI-
TOLO 5.
lAvvitare la spina della pastiglia D.
T R..
Spina pastiglie:
18 Nm
(1,8 m • kg. 13 ft • lb)
lRimontare la spina della pastiglia
dei freni E e il dispositivo di pro-
tezione F.
T R..
Spina pastiglie:
3 Nm
(0,3 m • kg. 2,2 ft • lb)
Bullone (dispositivo di
protezione):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3 - 30
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO POSTERIORE

3 - 31
INSP

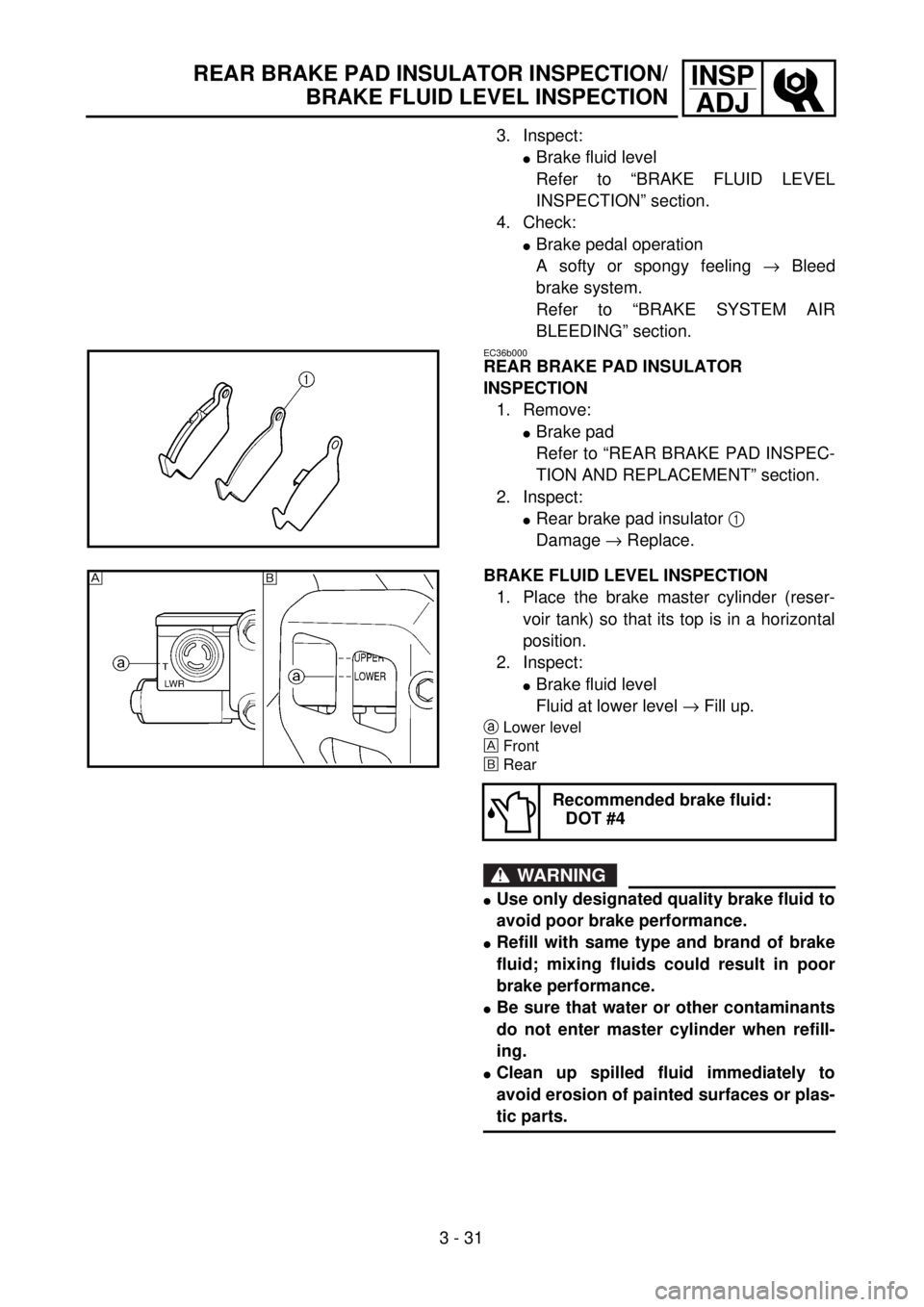

ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
lBrake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
lBrake pedal operation
A softy or spongy feeling ® Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
lBrake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
lRear brake pad insulator 1
Damage ® Replace.
BRAKE FLUID LEVEL INSPECTION
1. Place the brake master cylinder (reser-
voir tank) so that its top is in a horizontal
position.
2. Inspect:
lBrake fluid level
Fluid at lower level ® Fill up.
aLower level
Front
õRear
WARNING
lUse only designated quality brake fluid to
avoid poor brake performance.
lRefill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
lBe sure that water or other contaminants
do not enter master cylinder when refill-
ing.
lClean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4

õ

INSP
ADJ

CONTROLE DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
ISPEZIONE DELL’ISOLANTE DELLA PASTIGLIA DEL FRENO POSTERIORE/
CONTROLLO DEL LIVELLO DEL LIQUIDO DEI FRENI
3. Kontrollieren:
l
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
l
Funktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung
®
Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Demontieren:
l
Bremsbelag
Siehe Abschnitt “INSPEK-
TION UND ERNEUERUNG
DER HINTERRAD-BREMS-
BELAGPLATTE”.
2. Kontrollieren:
l
Isolierung des Hinterrad-
bremsbelags
1
Beschädigung
®
Ereneu-
ern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Hauptbremszylinder (Aus-
gleichsbehälter) waagerecht
steht.
2. Kontrollieren:
l
Bremsflüssigkeitsstand
Niedrig
®
Bremsflüssigkeit
auffüllen.
a
Minimalstand-Markierung

Vorn
õ
Hinten
WARNUNG

l
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
l
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
l
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
l
Darauf achten, daß keine
Bremsflüssigkeit auf lackierte
Flächen gelangt. Sollte dies
dennoch geschehen, sofort
abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
l
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
l
Fonctionnement de la pédale
de frein
Sensation de mollesse
®
Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
l
Plaquette de frein
Se reporter à la section “CON-
TROLE ET CHANGEMENT
DE LA PLAQUETTE DE
FREIN ARRIERE”.
2. Contrôler:
l
Isolant de la plaquette de frein
arrière
1

Endommagement
®
Rempla-
cer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre (réser-
voir) pour que son extrémité soit
en position horizontale.
2. Vérifier:
l
Niveau de liquide de frein
Liquide au niveau inférieur
®
Remettre à niveau.
a
Niveau inférieur

Avant
õ
Arrière
AVERTISSEMENT

l
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
l
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
l
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
l
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3. Ispezionare:
l
Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI”.
4. Controllare:
l
L’azionamento del pedale del
freno
Sensazione morbida o spu-
gnosa
®
Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE DELL’ISOLANTE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Rimuovere:
l
Pastiglia del freno
Fare riferimento al paragrafo
“ISPEZIONE E SOSTITU-
ZIONE DELLE PASTIGLIE
DEL FRENO POSTERIORE”.
2. Ispezionare:
l
Isolante della pastiglia del
freno
1

Danni
®
Sostituire.
CONTROLLO DEL LIVELLO DEL
LIQUIDO DEI FRENI
1. Posizionare la pompa del freno
(serbatoio) in modo tale che la
parte superiore si trovi in posi-
zione orizzontale.
2. Ispezionare:
l
Livello del liquido dei freni
Livello liquido basso
®
Rab-
boccare.
a
Livello basso

Anteriore
õ
Posteriore
AVVERTENZA

l
Impiegare esclusivamente liquido
dei freni di buona qualità per evi-
tare di compromettere le presta-
zioni del sistema frenante.
l
Rabboccare con liquido dello stesso
tipo e marca; la miscela di liquidi
diversi potrebbe compromettere le
prestazioni del sistema frenante.
l
Accertarsi che acqua o altri agenti
contaminanti non penetrino nella
pompa durante il rabbocco.
l
Pulire immediatamente l’eventuale
liquido fuoriuscito per evitare l’ero-
sione di superfici verniciate o di
componenti in plastica.
Liquido dei freni racco-
mandato:
DOT n. 4
3 - 31

3 - 32
INSP
ADJ
SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
SPROCKETS INSPECTION
1. Inspect:
lSprocket teeth a
Excessive wear ® Replace.
NOTE:
Replace the drive sprocket, rear wheel
sprocket and drive chain as a set.
EC369002
DRIVE CHAIN INSPECTION
1. Remove:
lMaster link clip
lJoint 1
lDrive chain 2
2. Clean:
lDrive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
chain from the kerosene and dry the
chain.
3. Measure:
lDrive chain length (10 links) a
Out of specification ® Replace.
Drive chain length (10 links):
: 152.5 mm (6.00 in)
4. Check:
lDrive chain stiffness a
Clean and oil the chain and hold as
illustrated.
Stiff ® Replace drive chain.

INSP
ADJ

CONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
ISPEZIONE DELLE CORONE DENTATE/ISPEZIONE DELLA CATENA DI TRASMISSIONE
KETTENRÄDER KONTROLLIE-
REN
1. Kontrollieren:
l
Kettenradzähne
a

Übermäßiger Verschleiß
®
Erneuern.
HINWEIS:

Antriebskettenrad, Hinterradritzel
und Antriebskette als Satz erneuern.
ANTRIEBSKETTE KONTROLLIE-
REN
1. Demontieren:
l
Kettenschloßfeder
l
Laschen
1
l
Antriebskette
2
2. Reinigen:
l
Antriebskette
Die Kette in ein Gefäß mit
Petroleum legen und den
Schmutz so gut wie möglich
abbürsten. Anschließend
die Kette aus dem Petrole-
umbad herausnehmen und
trocknen.
3. Messen:
l
Länge
a
von 10 Antriebs-
kettengliedern
Unvorschriftsmäßig
®

Erneuern.
Länge von 10 Antriebs-
kettengliedern

152,5 mm
4. Kontrollieren:
l
Antriebskette (Beweglich-
keit)
a

Kette reinigen, schmieren
und wie abgebildet halten.
Schwergängigkeit

®
Erneu-
ern.

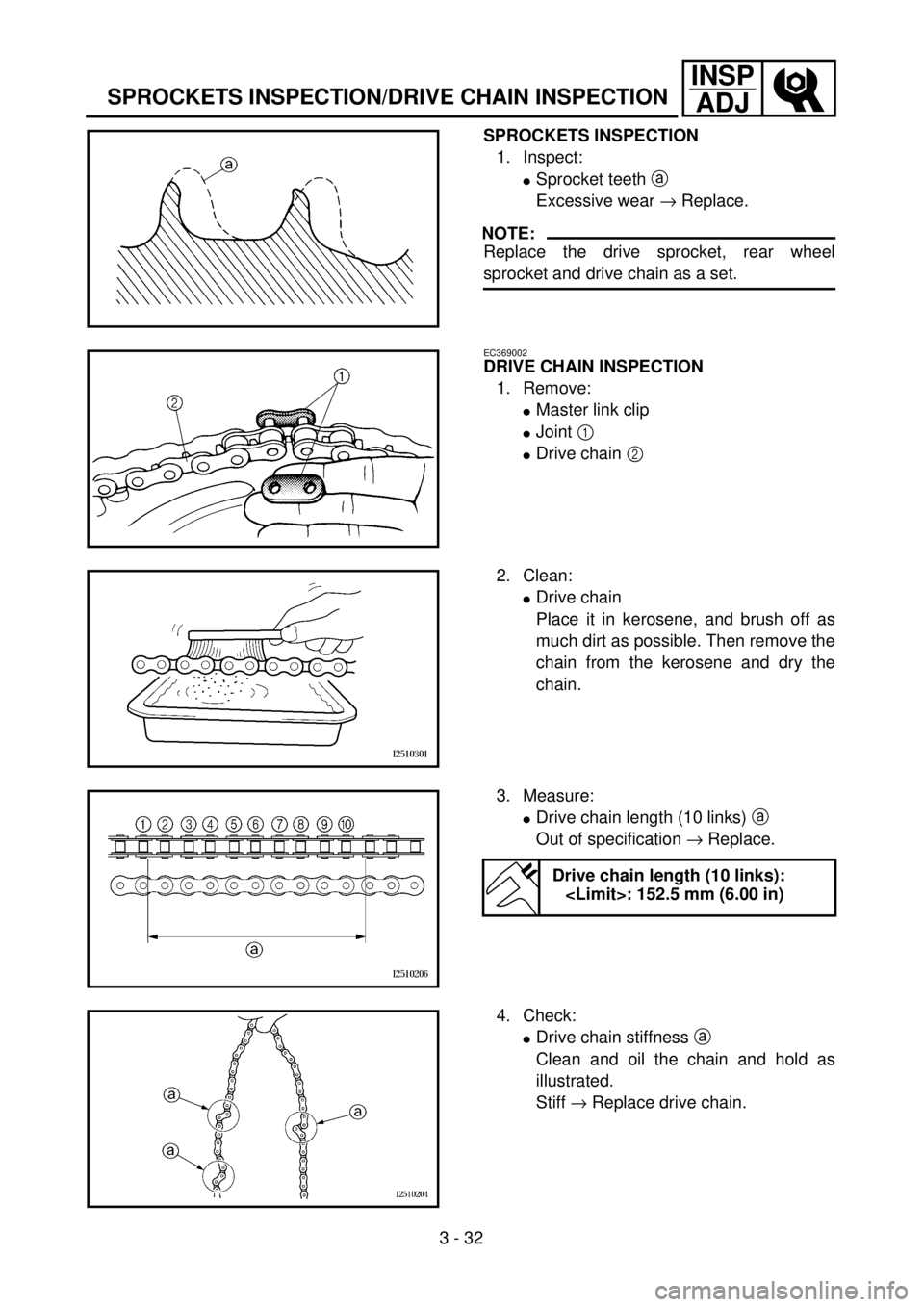

CONTROLE DES PIGNONS
1. Contrôler:
l
Dens de pignon
a
Usure excessive
®
Remplacer.
N.B.:

Remplacer le pignon d’entraînement, la
couronne arriére et la chaîne de trans-
mission en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
l
Agrafe de l’attache rapide
l
Raccord
1
l
Chaîne de transmission
2
2. Nettoyer:
l
Chaîne de transmission
La mettre dans du kérosène, et
brosser autant que possible la
crasse. Puis, retirer la chaîne du
kérosène et la sécher.
3. Mesurer:
l
Longueur de chaîne de trans-
mission (10 maillons)
a
Hors spécification
®
Rempla-
cer.
Longueur limite de la
chaîne de transmission
(10 maillons):
: 152,5 mm
(6,00 in)
4. Contrôler:
l
Raideur de la chaîne de trans-
mission
a

Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur des maillons
®
Rem-
placer la chaîne de transmis-
sion.
ISPEZIONE DELLE CORONE DEN-
TATE
1. Ispezionare:
l
Denti della corona
a

Usura eccessiva
®
Sostituire.
NOTA:

Sostituire in blocco la corona dentata
della trasmissione, la corona dentata
della ruota posteriore e la catena di tra-
smissione.
ISPEZIONE DELLA CATENA DI
TRASMISSIONE
1. Rimuovere:
l
Gancetto a molla
l
Maglia di congiunzione
1

l
Catena di trasmissione
2

2. Pulire:
l
Catena di trasmissione
Metterla a bagno nella benzina
rimuovendo quanto più sporco
è possibile. Quindi asciugare la
catena.
3. Misurare:
l
Lunghezza della catena di tra-
smissione (10 maglie)
a
Fuori specifica ® Sostituire.
Lunghezza catena di tra-
smissione (10 maglie):
: 152,5 mm
(6,00 in)
4. Controllare:
lRigidità della catena di tra-
smissione a
Pulire e lubrificare la catena e
sollevarla come illustrato.
Rigida ® Sostituire la catena
di trasmissione.
3 - 32

3 - 33
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
5. Install:
lDrive chain 1
lJoint 2
lMaster link clip 3
CAUTION:
Be sure to install the master link clip to the
direction as shown.
aTurning direction
6. Lubricate:
lDrive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
EC36A060
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
lDrive chain slack a
Above the seal guard installation bolt.
Out of specification ® Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust chain slack with
rear wheel in this “tight chain” position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)

INSP
ADJREGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
REGOLAZIONE DELLA TENSIONE DELLA CATENA DI TRASMISSIONE
5. Montieren:
lAntriebskette 1
lLaschen 2
lKettenschloßfeder 3
ACHTUNG:
Die Kettenschloßfeder bei der
Montage wie abgebildet ausrich-
ten.
aDrehrichtung
6. Schmieren:
lAntriebskette
Empfohlenes Schmier-
mittel
Motoröl oder Ketten-
spray
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
lAntriebsketten-Durchhang
a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig ® Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinter-
rad mehrere Umdrehungen durch-
drehen und den Kettendurchhang
über die gesamte Länge der Kette
prüfen. Die Einstellung des Ketten-
spiels muß an der straffsten Stelle
der Kette vorgenommen werden.
Antriebsketten-Durch-
hang
40–50 mm
5. Monter:
lChaîne de transmission 1
lRaccord 2
lAgrafe de l’attache rapide
3
ATTENTION:
Veiller à insérer l’agrafe de l’attache
rapide dans le sens indiqué.
aSens de la marche
6. Lubrifier:
lChaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
lFlèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification ® Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
tension de la chaîne pour déterminer la
tension maximale. Contrôler et régler la
flèche de la chaîne lorsque la roue arrière
se trouve dans la position de chaîne en
tension maximale.
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
5. Installare:
lCatena di trasmissione 1
lMaglia di congiunzione 2
lGancetto a molla 3
ATTENZIONE:
Accertarsi di montare il gancetto a
molla sempre nella direzione indicata.
aDirezione di movimento della catena
6. Lubrificare:
lCatena di trasmissione
Lubrificante catena di tra-
smissione:
Olio motore SAE 10W-
30 o lubrificanti per
catena idonei
REGOLAZIONE DELLA TEN-
SIONE DELLA CATENA DI TRA-
SMISSIONE
1. Sollevare la ruota posteriore posi-
zionando un supporto idoneo
sotto al motore.
2. Controllare:
lTensione della catena di tra-
smissione a
Al di sopra del bullone di
installazione del riparo della
tenuta.
Fuori specifica ® Regolare.
NOTA:
Prima di controllare e/o regolare, far ruo-
tare di diversi giri la ruota posteriore e
controllare la tensione diverse volte per
trovare il punto di tensione massima.
Controllare e/o regolare la tensione della
catena con la ruota posteriore in questa
posizione di “catena tesa”.
Allentamento catena di
trasmissione:
40 ~ 50 mm (1,6 ~ 2,0 in)
3 - 33

3 - 34
INSP
ADJ
FRONT FORK INSPECTION

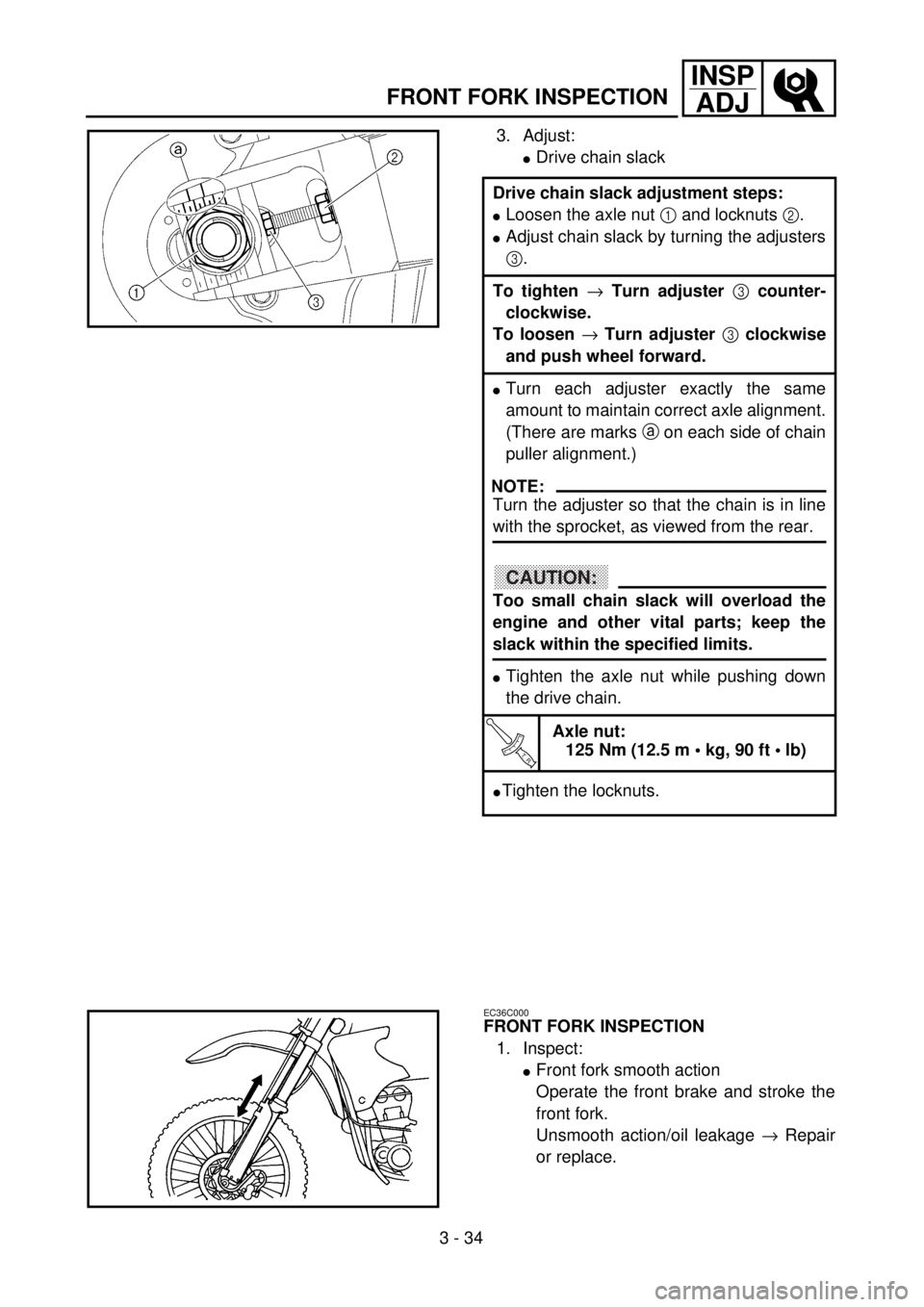

3. Adjust:
lDrive chain slack
Drive chain slack adjustment steps:
lLoosen the axle nut 1 and locknuts 2.
lAdjust chain slack by turning the adjusters
3.
To tighten ® Turn adjuster 3 counter-
clockwise.
To loosen ® Turn adjuster 3 clockwise
and push wheel forward.
lTurn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of chain
puller alignment.)
NOTE:
Turn the adjuster so that the chain is in line
with the sprocket, as viewed from the rear.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.
lTighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
lTighten the locknuts.
EC36C000
FRONT FORK INSPECTION
1. Inspect:
lFront fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage ® Repair
or replace.

INSP
ADJ
CONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
ISPEZIONE FORCELLA ANTERIORE
3. Einstellen:
lAntriebsketten-Durchhang
Arbeitsschritte
lAchsmutter 1 und Sicherungs-
muttern 2 lockern.
lEinstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
lBeide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. (Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.)
HINWEIS:
Die Kette muß von hinten blik-
kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette
verursacht erhöhten Verschleiß
von Motor, Lagern und anderen
wichtigen Bauteilen. Daher dar-
auf achten, daß der Ketten-
durchhang sich im Sollbereich
befindet.
lAchsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
lSicherungsmuttern festziehen.
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
lFunktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit ® Instand setzen
oder erneuern. 3. Régler:
lFlèche de chaîne de transmis-
sion
Etapes de réglage de flèche de
chaîne de transmission:
lDesserrer l’écrou d’axe 1 et les
contre-écrous 2.
lRégler la flèche de chaîne en tour-
nant les dispositifs de réglage 3.
Pour tendre ® Tourner le disposi-
tif de réglage 3 à gauche.
Pour détendre ® Tourner le dispo-
sitif de réglage 3 à droite et
pousser le roue vers l’avant.
lTourner chaque dispositif exacte-
ment du même nombre de tours
pour conserver l’alignement cor-
rect de la roue. (Les repères a
figurent de chaque côté sur les ten-
deurs de chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne
soit alignée avec la couronne, vue par
l’arrière.
ATTENTION:
Une chaîne trop tendue impose des
efforts excessifs au moteur et aux
organes de transmission; maintenir
la tension de la chaîne dans les
limites spécifiées.
lSerrer l’écrou de l’axe tout en
enfonçant la chaîne de transmis-
sion.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
lSerrer les contre-écrous.
CONTROLE DE LA FOURCHE
AVANT
1. Contrôler:
lAction régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile ® Réparer ou rempla-
cer.3. Regolare:
lAllentamento catena di tra-
smissione
Fasi di regolazione allentamento
catena di trasmissione:
lSvitare il dado 1 e i controdadi 2
dell’asse.
lRegolare la tensione della catena
ruotando i registri 3.
Per tendere ® Ruotare il registro
3 in senso antiorario.
Per allentare ® Ruotare il registro
3 in senso orario e spingere in
avanti la ruota.
lRuotare i due registri in modo esat-
tamente uguale per mantenere il
corretto allineamento delle ruote.
(Sono presenti riferimenti a su
ogni lato del tenditore).
NOTA:
Ruotare il registro in modo tale che la
catena, vista dal retro, sia in linea con
la corona dentata.
ATTENZIONE:
Un allentamento esiguo sovraccari-
cherebbe il motore e altri pezzi fon-
damentali, pertanto mantenere
l’allentamento entro i limiti specifi-
cati.
lSerrare il dado dell’asse abbas-
sando la catena di trasmissione.
T R..
Dado dell’asse:
125 Nm
(12.5 m • kg, 90 ft • lb)
lSerrare i controdadi.
ISPEZIONE FORCELLA ANTE-
RIORE
1. Ispezionare:
lFunzionamento senza attrito
della forcella anteriore
Agire sul freno anteriore e sol-
lecitare la forcella anteriore.
Movimento non agevole/per-
dita d’olio ® Riparare o sosti-
tuire.
3 - 34

3 - 35
INSP
ADJFRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL

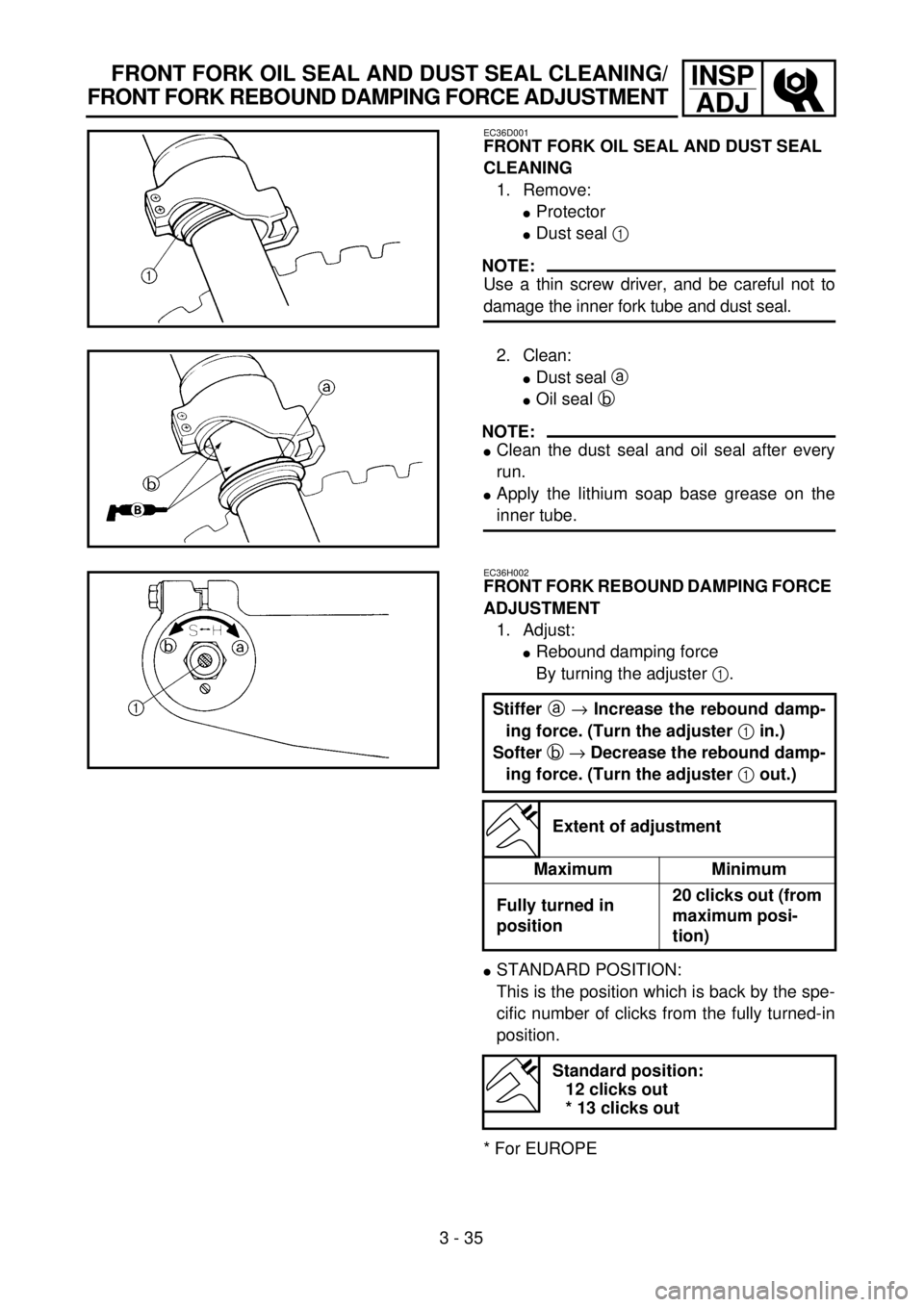

CLEANING
1. Remove:
lProtector
lDust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
lDust seal a
lOil seal b
NOTE:
lClean the dust seal and oil seal after every
run.
lApply the lithium soap base grease on the
inner tube.
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
lRebound damping force
By turning the adjuster 1.
lSTANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPEStiffer a ® Increase the rebound damp-
ing force. (Turn the adjuster 1 in.)
Softer b ® Decrease the rebound damp-
ing force. (Turn the adjuster 1 out.)
Extent of adjustment
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)
Standard position:
12 clicks out
* 13 clicks out
