SPEC
2 - 16
MAINTENANCE SPECIFICATIONS
EC212300
ELECTRICAL
Item Standard Limit
Ignition system:
Advancer type Electrical ----
CDI:
Magneto-model (stator)/manufac-
turer5SF-00/YAMAHA ----
Charging coil 1 resistance (color) 720 ~ 1,080 Ω at 20 ˚C (68 ˚F)
(Green – Brown)----
Charging coil 2 resistance (color) 44 ~ 66 Ω at 20 ˚C (68 ˚F)
(Black – Pink)----
Pickup coil resistance (color) 248 ~ 372 Ω at 20 ˚C (68 ˚F)
(White – Red)----
CDI unit-model/manufacturer 5SG-00/YAMAHA ----
Ignition coil:
Model/manufacturer 4SR-00/YAMAHA ----
Minimum spark gap 6 mm (0.24 in) ----
Primary coil resistance 0.20 ~ 0.30 Ω at 20 ˚C (68 ˚F) ----
Secondary coil resistance 9.5 ~ 14.3 kΩ at 20 ˚C (68 ˚F) ----
Part to be tightened Thread size Q’tyTightening torque
Nm m·kg ft·lb
Stator M6 × 1.0 3 10 1.0 7.2
Rotor M10 × 1.25 1 48 4.8 35
Neutral switch M5 × 0.8 2 4 0.4 2.9
Ignition coil M6 × 1.0 2 7 0.7 5.1

SPEC
2 - 17
EC220001
GENERAL TORQUE SPECIFICATIONS
This chart specifies torque for standard fasten-
ers with standard I.S.O. pitch threads. Torque
specifications for special components or
assemblies are included in the applicable sec-
tions of this book. To avoid warpage, tighten
multi-fastener assemblies in a crisscross fash-
ion, in progressive stages, until full torque is
reached. Unless otherwise specified, torque
specifications call for clean, dry threads. Com-
ponents should be at room temperature.
A: Distance between flats
B: Outside thread diameter
EC230000
DEFINITION OF UNITS
A
(Nut)B
(Bolt)TORQUE
SPECIFICATION
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300.6
1.5
3.0
5.5
8.5
134.3
11
22
40
61
94
Unit Read Definition Measure
mm
cmmillimeter
centimeter10
-3 meter
10-2 meterLength
Length
kg kilogram 10
3 gram Weight
N Newton 1 kg × m/sec
2 Force
Nm
m • kgNewton meter
Meter kilogramN × m
m × kgTorque
Torque
Pa Pascal N/m
2Pressure
N/mm Newton per millimeter N/mm Spring rate
L
cm
3 Liter
Cubic centimeter—
—Volume or capacity
Volume or capacity
r/min Revolution per minute—Engine speed
GENERAL TORQUE SPECIFICATIONS/
DEFINITION OF UNITS

2 - 1
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom de modèle: YZ250FP (USA)
YZ250F (EUROPE)
YZ250F(P) (CDN, AUS, NZ, ZA)
Numéro de code de modèle: 5SG1 (USA)
5SG2 (EUROPE)
5SG4 (CDN, AUS, NZ, ZA)
Dimensions:
Longueur hors tout 2.165 mm (85,2 in)
Largeur hors tout 827 mm (32,6 in)
Hauteur hors tout 1.303 mm (51,3 in)
Hauteur de la selle 998 mm (39,3 in)
Empattement 1.475 mm (58,1 in)
Garde au sol minimale 382 mm (15,0 in)
Poids en ordre de marche:
Avec pleins d’huile et de carburant 104,5 kg (230 lb)
Moteur:
Type 4 temps, refroidissement liquide, double arbre à
cames en tête (DOHC)
Dispositions du cylindre Monocylindre, incliné vers l’avant
Cylindrée 249 cm
3

(8,76 Imp oz, 8,42 US oz)
Alésage
×
course 77,0
×
53,6 mm (3,03
×
2,11 in)
Taux de compression 12,5 : 1
Système de démarrage Kick
Système de graissage: Carter sec
Type ou grade d’huile:
Huile moteur
(Pour les USA et le CDN)
Min. 5 ˚C (40 ˚F)
Å
:
Yamalube 4 (20W-40) ou SAE 20W-40 de type SH
(sans additifs anti-friction)
Max. 15 ˚C (60 ˚F)
ı
:
Yamalube 4 (10W-30) ou SAE 10W-30 de type SH
(sans additifs anti-friction)
et/ou
Yamalube 4-R (15W-50)
(sans additifs anti-friction)
(Excepté pour les USA et le CDN)
Qualité API “SH” ou supérieure
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

CARACTERISTIQUES GENERALES

2 - 2
SPEC

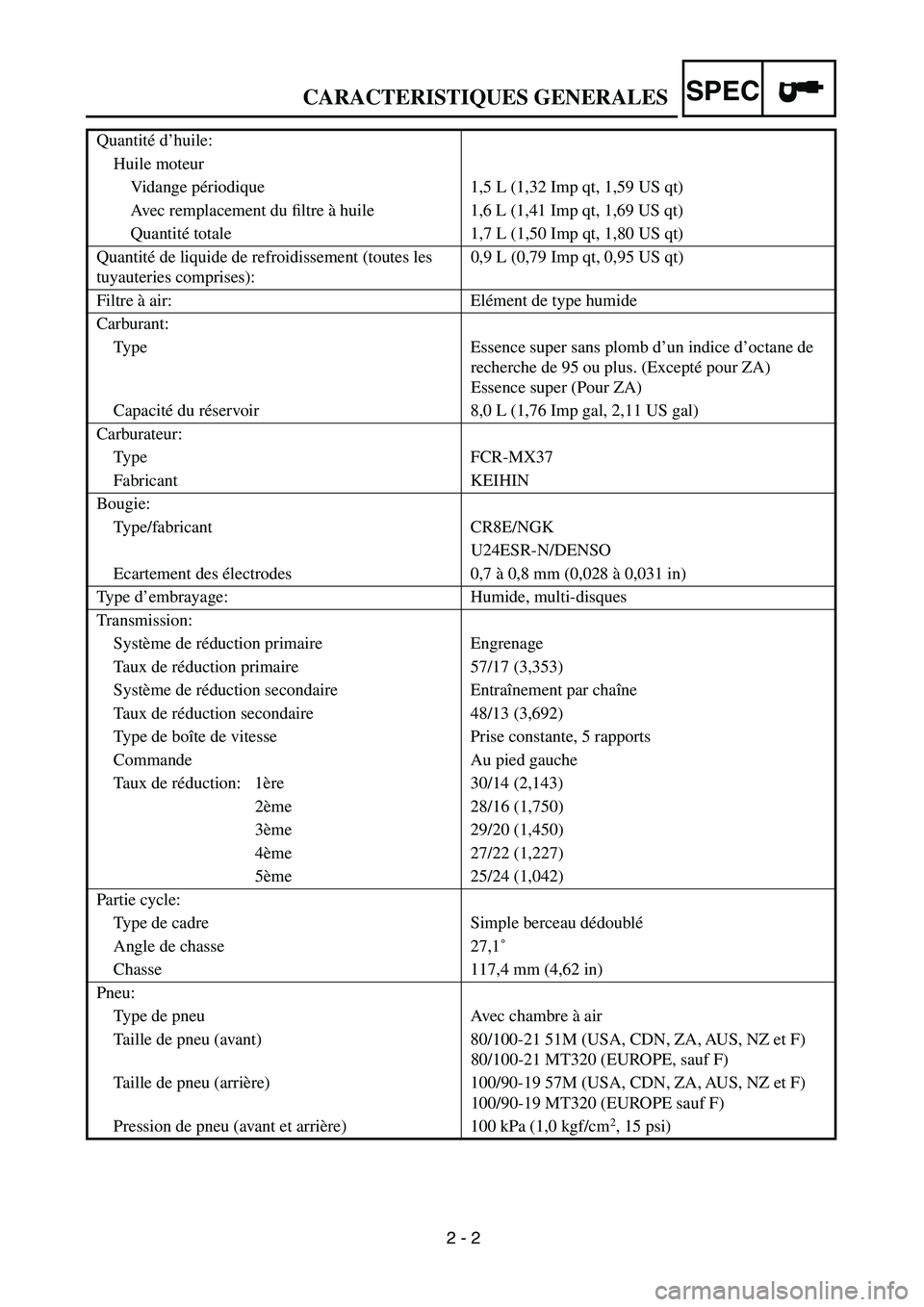

Quantité d’huile:
Huile moteur
Vidange périodique 1,5 L (1,32 Imp qt, 1,59 US qt)
Avec remplacement du filtre à huile 1,6 L (1,41 Imp qt, 1,69 US qt)
Quantité totale 1,7 L (1,50 Imp qt, 1,80 US qt)
Quantité de liquide de refroidissement (toutes les
tuyauteries comprises):0,9 L (0,79 Imp qt, 0,95 US qt)
Filtre à air: Elément de type humide
Carburant:
Type Essence super sans plomb d’un indice d’octane de
recherche de 95 ou plus. (Excepté pour ZA)
Essence super (Pour ZA)
Capacité du réservoir 8,0 L (1,76 Imp gal, 2,11 US gal)
Carburateur:
Type FCR-MX37
Fabricant KEIHIN
Bougie:
Type/fabricant CR8E/NGK
U24ESR-N/DENSO
Ecartement des électrodes 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multi-disques
Transmission:
Système de réduction primaire Engrenage
Taux de réduction primaire 57/17 (3,353)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 48/13 (3,692)
Type de boîte de vitesse Prise constante, 5 rapports
Commande Au pied gauche
Taux de réduction: 1ère 30/14 (2,143)
2ème 28/16 (1,750)
3ème 29/20 (1,450)
4ème 27/22 (1,227)
5ème 25/24 (1,042)
Partie cycle:
Type de cadre Simple berceau dédoublé
Angle de chasse 27,1˚
Chasse 117,4 mm (4,62 in)
Pneu:
Type de pneu Avec chambre à air
Taille de pneu (avant) 80/100-21 51M (USA, CDN, ZA, AUS, NZ et F)
80/100-21 MT320 (EUROPE, sauf F)
Taille de pneu (arrière) 100/90-19 57M (USA, CDN, ZA, AUS, NZ et F)
100/90-19 MT320 (EUROPE sauf F)
Pression de pneu (avant et arrière) 100 kPa (1,0 kgf/cm
2

, 15 psi)
CARACTERISTIQUES GENERALES

2 - 3
SPEC

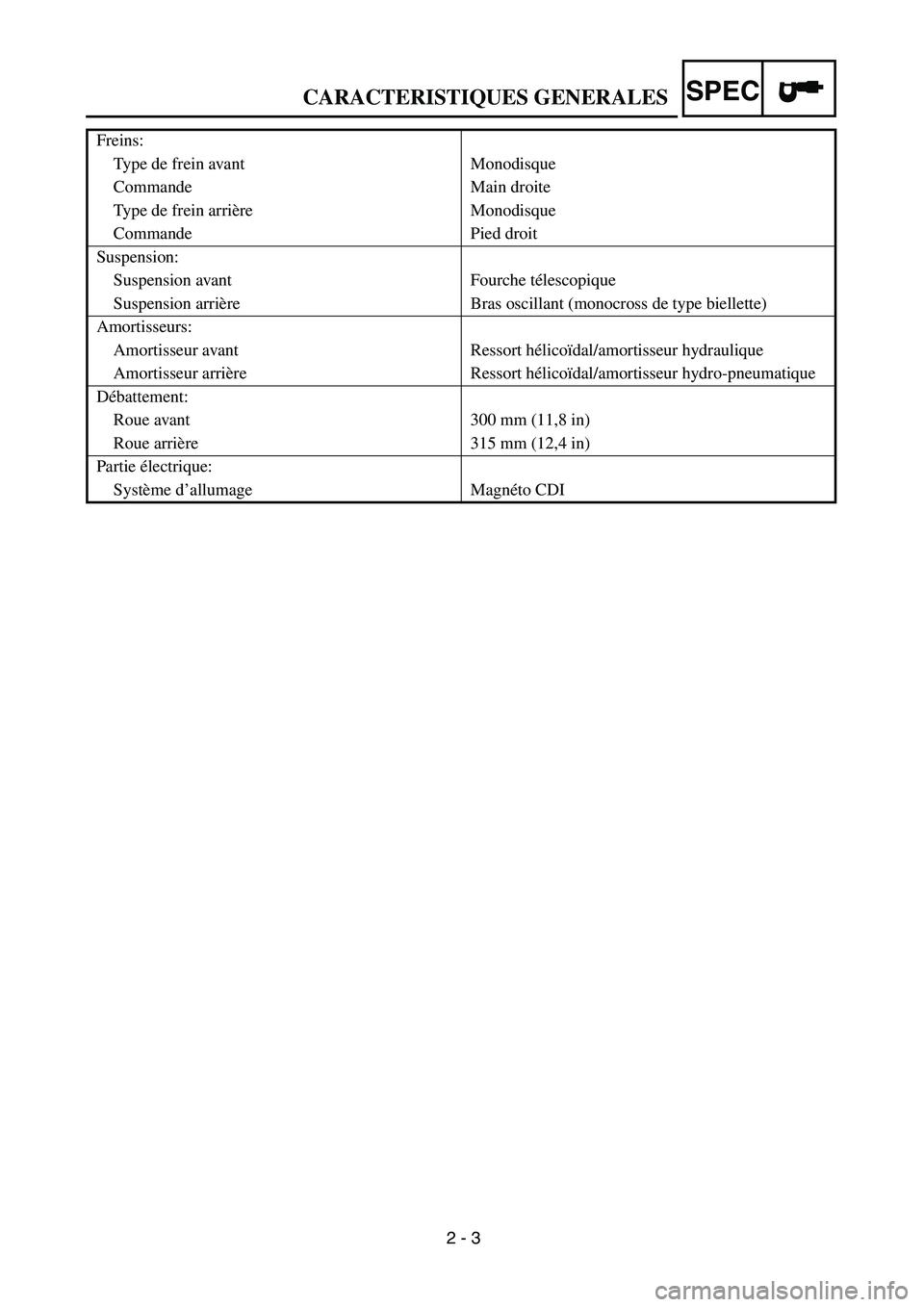

Freins:
Type de frein avant Monodisque
Commande Main droite
Type de frein arrière Monodisque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (monocross de type biellette)
Amortisseurs:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/amortisseur hydro-pneumatique
Débattement:
Roue avant 300 mm (11,8 in)
Roue arrière 315 mm (12,4 in)
Partie électrique:
Système d’allumage Magnéto CDI
CARACTERISTIQUES GENERALES

2 - 4
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 77,00 à 77,01 mm
(3,0315 à 3,0319 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission“A”30,296 à 30,346 mm
(1,1923 à 1,1947 in)30,196 mm
(1,1888 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Echappement“A”30,399 à 30,499 mm
(1,1968 à 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

CARACTERISTIQUES D’ENTRETIEN

2 - 5
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-114M/114 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu de soupape (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,17 à 0,22 mm
(0,0067 à 0,0087 in)----
Dimensions des soupapes:
“A” diamètre de tête AD 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
ECH 24,4 à 24,6 mm
(0,9606 à 0,9685 in)----
“B” largeur de face AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
“C” largeur de siège AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD 0,8 mm (0,0315 in) ----
ECH 0,7 mm (0,0276 in) ----
Diamètre extérieur de queue AD 3,975 à 3,990 mm
(0,1565 à 0,1571 in)3,945 mm
(0,1553 in)
ECH 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,430 mm
(0,1744 in)
Diamètre intérieur du guide AD 4,000 à 4,012 mm
(0,1575 à 0,1580 in)4,050 mm
(0,1594 in)
ECH 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
Jeu entre queue et guide AD 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Article Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

CARACTERISTIQUES D’ENTRETIEN

2 - 6
SPEC

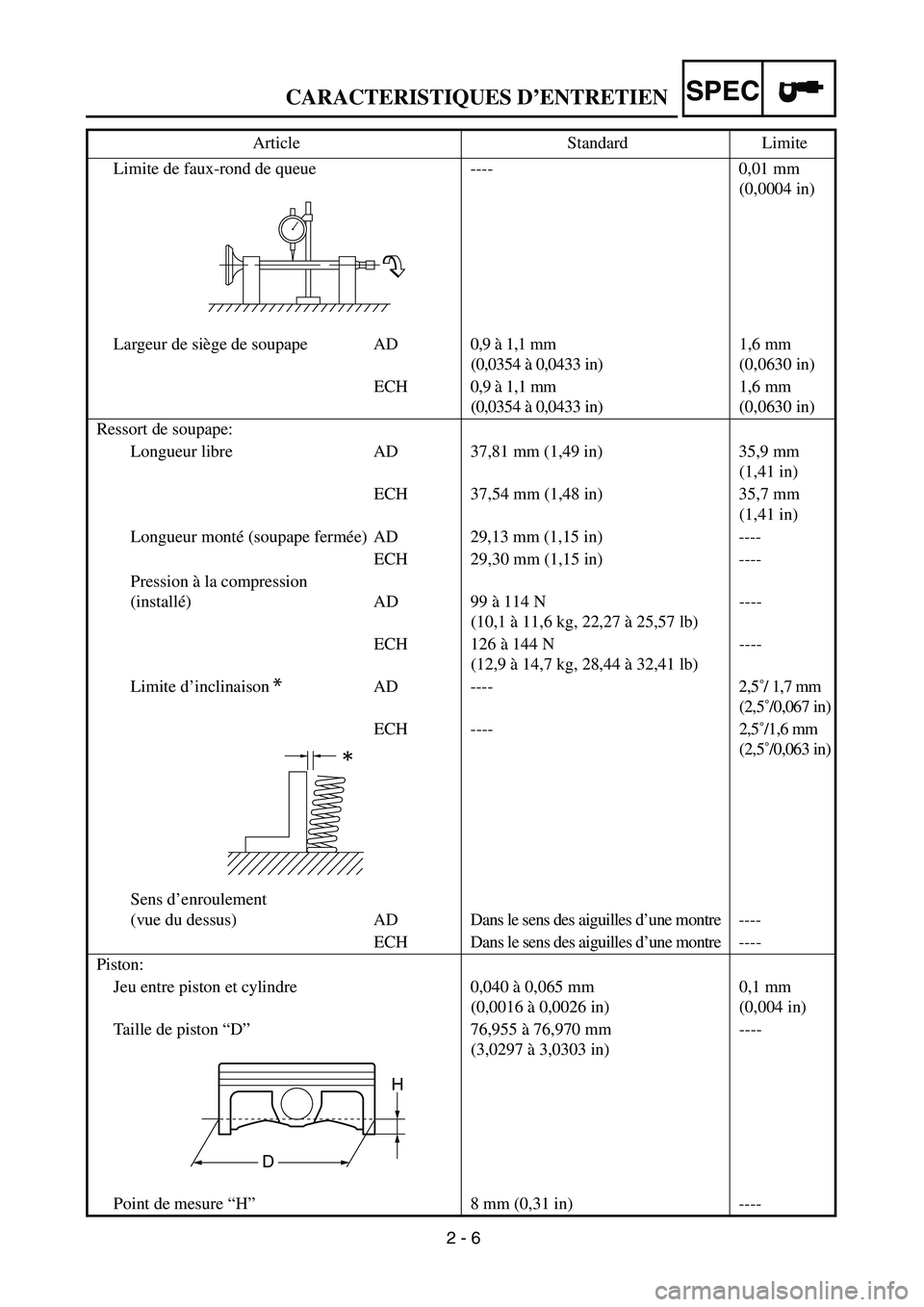

Limite de faux-rond de queue ---- 0,01 mm
(0,0004 in)
Largeur de siège de soupape AD0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre AD 37,81 mm (1,49 in) 35,9 mm
(1,41 in)
ECH 37,54 mm (1,48 in) 35,7 mm
(1,41 in)
Longueur monté (soupape fermée) AD 29,13 mm (1,15 in) ----
ECH 29,30 mm (1,15 in) ----
Pression à la compression
(installé) AD 99 à 114 N
(10,1 à 11,6 kg, 22,27 à 25,57 lb)----
ECH 126 à 144 N
(12,9 à 14,7 kg, 28,44 à 32,41 lb)----
Limite d’inclinaison AD ---- 2,5˚/ 1,7 mm
(2,5˚/0,067 in)
ECH ---- 2,5˚/1,6 mm
(2,5˚/0,063 in)
Sens d’enroulement
(vue du dessus) AD Dans le sens des aiguilles d’une montre----
ECH Dans le sens des aiguilles d’une montre ----
Piston:
Jeu entre piston et cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille de piston “D”76,955 à 76,970 mm
(3,0297 à 3,0303 in)----
Point de mesure “H”8 mm (0,31 in) ---- Article Standard Limite
*
H
D

CARACTERISTIQUES D’ENTRETIEN

2 - 7
SPEC

Décalage d’orifice d’axe de piston 0,5 mm (0,020 in)/côté AD ----
Diamètre intérieur d’alésage d’axe de piston 16,002 à 16,013 mm
(0,6300 à 0,6304 in)16,043 mm
(0,6316 in)
Diamètre extérieur d’axe de piston 15,991 à 16,000 mm
(0,6296 à 0,6299 in)15,971 mm
(0,6288 in)
Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B
×
T) 0,90
×
2,75 mm (0,04
×
0,11 in) ----
Ecartement des becs (monté) 0,15 à 0,25 mm
(0,006 à 0,010 in)0,50 mm
(0,020 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Fuselé----
Dimensions (B
×
T) 0,80
×
2,75 mm (0,03
×
0,11 in) ----
Ecartement des becs (monté) 0,30 à 0,45 mm
(0,012 à 0,018 in)0,80 mm
(0,031 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B
×
T) 1,50
×
2,25 mm (0,06
×
0,09 in) ----
Ecartement des becs (monté) 0,10 à 0,40 mm (0,004 à 0,016 in) ----
Vilebrequin:
Largeur du vilebrequin “A”55,95 à 56,00 mm
(2,203 à 2,205 in)----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm
(0,02 à 0,04 in)2,0 mm
(0,08 in)
Décompresseur:
Type Manuel ----
Jeu du câble 5 à 9 mm (0,20 à 0,35 in) ---- Article Standard Limite
T
B
B
T
B
T

CARACTERISTIQUES D’ENTRETIEN

2 - 8
SPEC

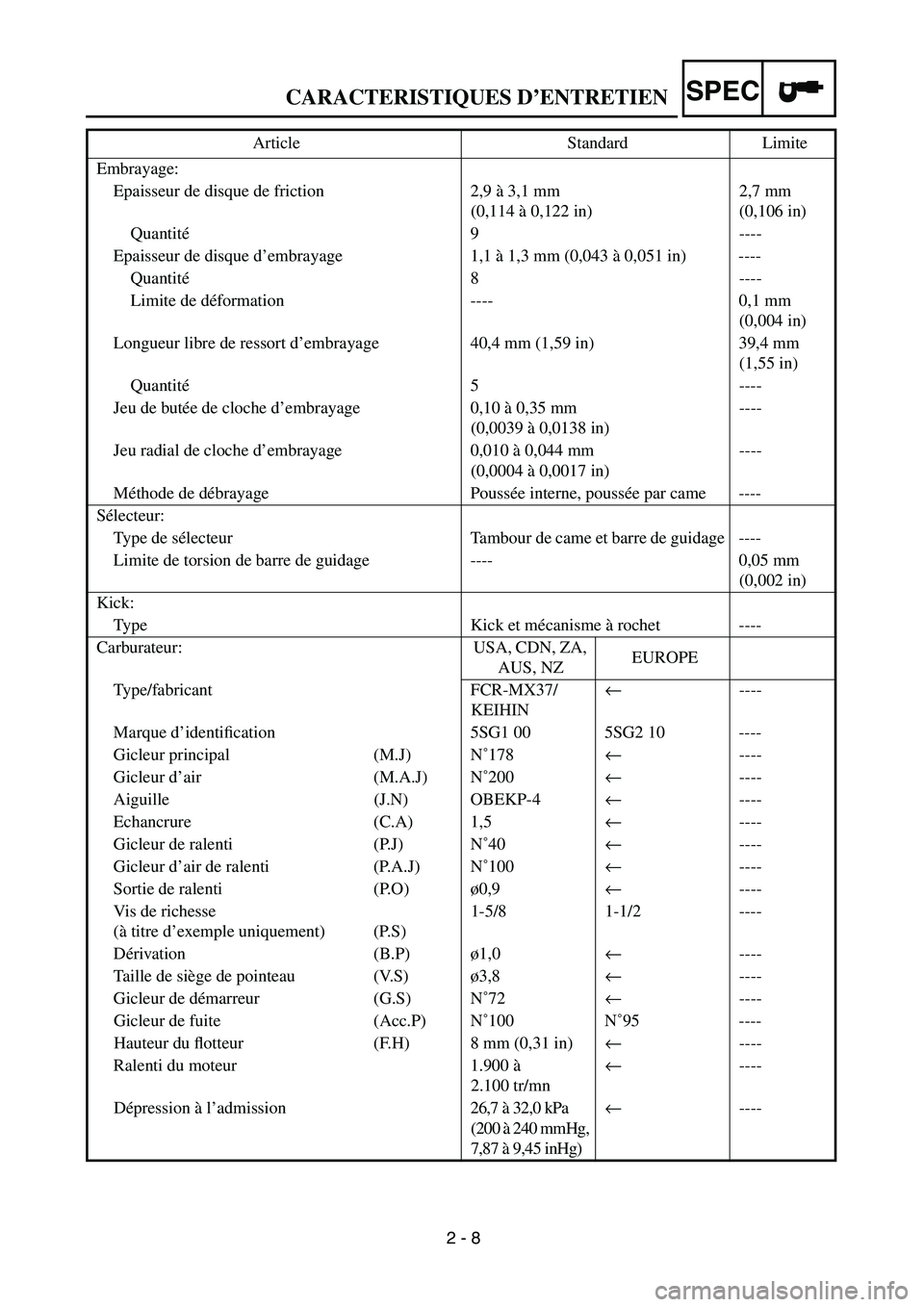

Embrayage:
Epaisseur de disque de friction 2,9 à 3,1 mm
(0,114 à 0,122 in)2,7 mm
(0,106 in)
Quantité9 ----
Epaisseur de disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 40,4 mm (1,59 in) 39,4 mm
(1,55 in)
Quantité5 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de guidage ----
Limite de torsion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type Kick et mécanisme à rochet ----
Carburateur: USA, CDN, ZA,
AUS, NZEUROPE
Type/fabricant FCR-MX37/
KEIHIN
←
----
Marque d’identification 5SG1 00 5SG2 10 ----
Gicleur principal (M.J) N˚178
←
----
Gicleur d’air (M.A.J) N˚200
←
----
Aiguille (J.N) OBEKP-4
←
----
Echancrure (C.A) 1,5
←
----
Gicleur de ralenti (P.J) N˚40
←
----
Gicleur d’air de ralenti (P.A.J) N˚100
←
----
Sortie de ralenti (P.O)ø0,9
←
----
Vis de richesse
(à titre d’exemple uniquement) (P.S)1-5/8 1-1/2 ----
Dérivation (B.P)ø1,0
←
----
Taille de siège de pointeau (V.S)ø3,8
←
----
Gicleur de démarreur (G.S) N˚72
←
----
Gicleur de fuite (Acc.P) N˚100 N˚95 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in)
←
----
Ralenti du moteur 1.900 à
2.100 tr/mn
←
----
Dépression à l’admission26,7 à 32,0 kPa
(200 à 240 mmHg,
7,87 à 9,45 inHg)
←
---- Article Standard Limite
CARACTERISTIQUES D’ENTRETIEN
