YAMAHA YZ250F 2002 Manuale duso (in Italian)

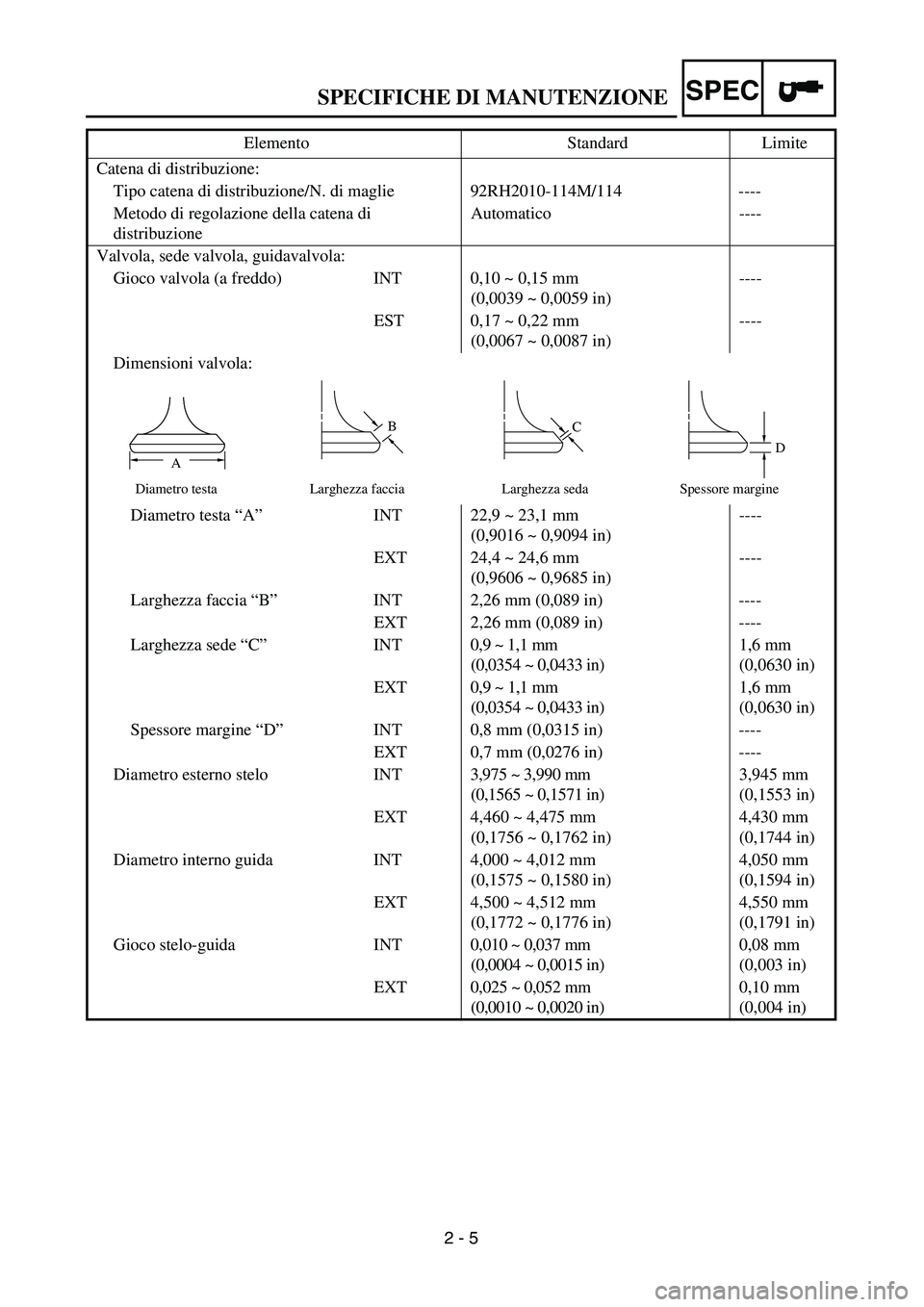

SPEC

2 - 5
SPECIFICHE DI MANUTENZIONE
Catena di distribuzione:
Tipo catena di distribuzione/N. di maglie 92RH2010-114M/114 ----
Metodo di regolazione della catena di
distribuzioneAutomatico ----
Valvola, sede valvola, guidavalvola:
Gioco valvola (a freddo) INT 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
EST 0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)----
Dimensioni valvola:
Diametro testa “A”INT 22,9 ~ 23,1 mm
(0,9016 ~ 0,9094 in)----
EXT 24,4 ~ 24,6 mm
(0,9606 ~ 0,9685 in)----
Larghezza faccia “B”INT 2,26 mm (0,089 in) ----
EXT 2,26 mm (0,089 in) ----
Larghezza sede “C”INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EXT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Spessore margine “D”INT 0,8 mm (0,0315 in) ----
EXT 0,7 mm (0,0276 in) ----
Diametro esterno stelo INT3,975 ~ 3,990 mm
(0,1565 ~ 0,1571 in)3,945 mm
(0,1553 in)
EXT 4,460 ~ 4,475 mm
(0,1756 ~ 0,1762 in)4,430 mm
(0,1744 in)
Diametro interno guida INT 4,000 ~ 4,012 mm
(0,1575 ~ 0,1580 in)4,050 mm
(0,1594 in)
EXT 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Gioco stelo-guida INT0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
EXT 0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)0,10 mm
(0,004 in) Elemento Standard Limite
A
Diametro testa
B
Larghezza facciaC
Larghezza seda
D
Spessore margine

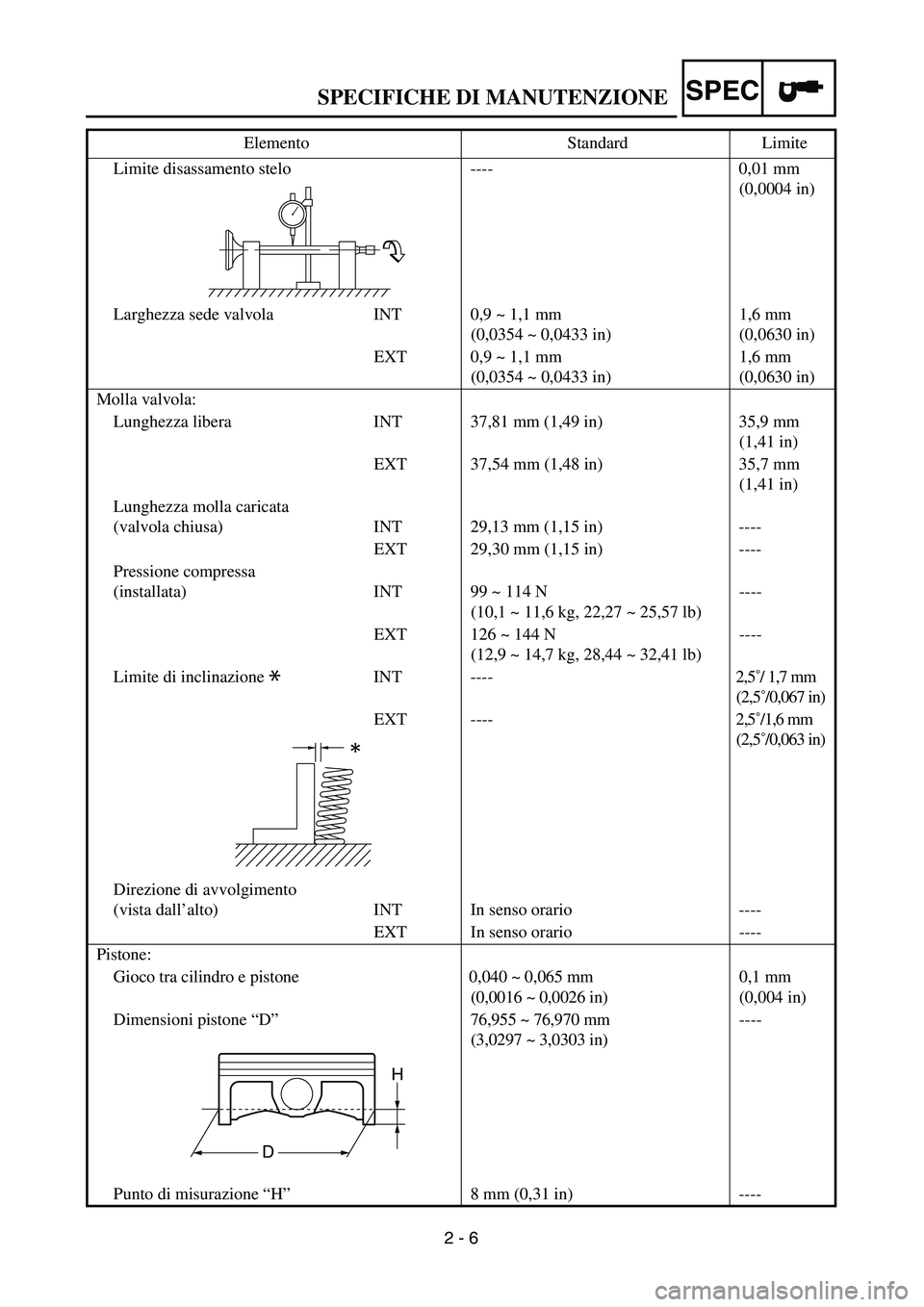

SPEC

2 - 6
SPECIFICHE DI MANUTENZIONE
Limite disassamento stelo ---- 0,01 mm
(0,0004 in)
Larghezza sede valvola INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EXT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Molla valvola:
Lunghezza libera INT 37,81 mm (1,49 in) 35,9 mm
(1,41 in)
EXT 37,54 mm (1,48 in) 35,7 mm
(1,41 in)
Lunghezza molla caricata
(valvola chiusa) INT 29,13 mm (1,15 in) ----
EXT 29,30 mm (1,15 in) ----
Pressione compressa
(installata) INT 99 ~ 114 N
(10,1 ~ 11,6 kg, 22,27 ~ 25,57 lb)----
EXT 126 ~ 144 N
(12,9 ~ 14,7 kg, 28,44 ~ 32,41 lb)----
Limite di inclinazione INT ---- 2,5˚/ 1,7 mm
(2,5˚/0,067 in)
EXT ---- 2,5˚/1,6 mm
(2,5˚/0,063 in)
Direzione di avvolgimento
(vista dall’alto) INT In senso orario ----
EXT In senso orario ----
Pistone:
Gioco tra cilindro e pistone 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Dimensioni pistone “D”76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)----
Punto di misurazione “H”8 mm (0,31 in) ---- Elemento Standard Limite
*
H
D

SPEC

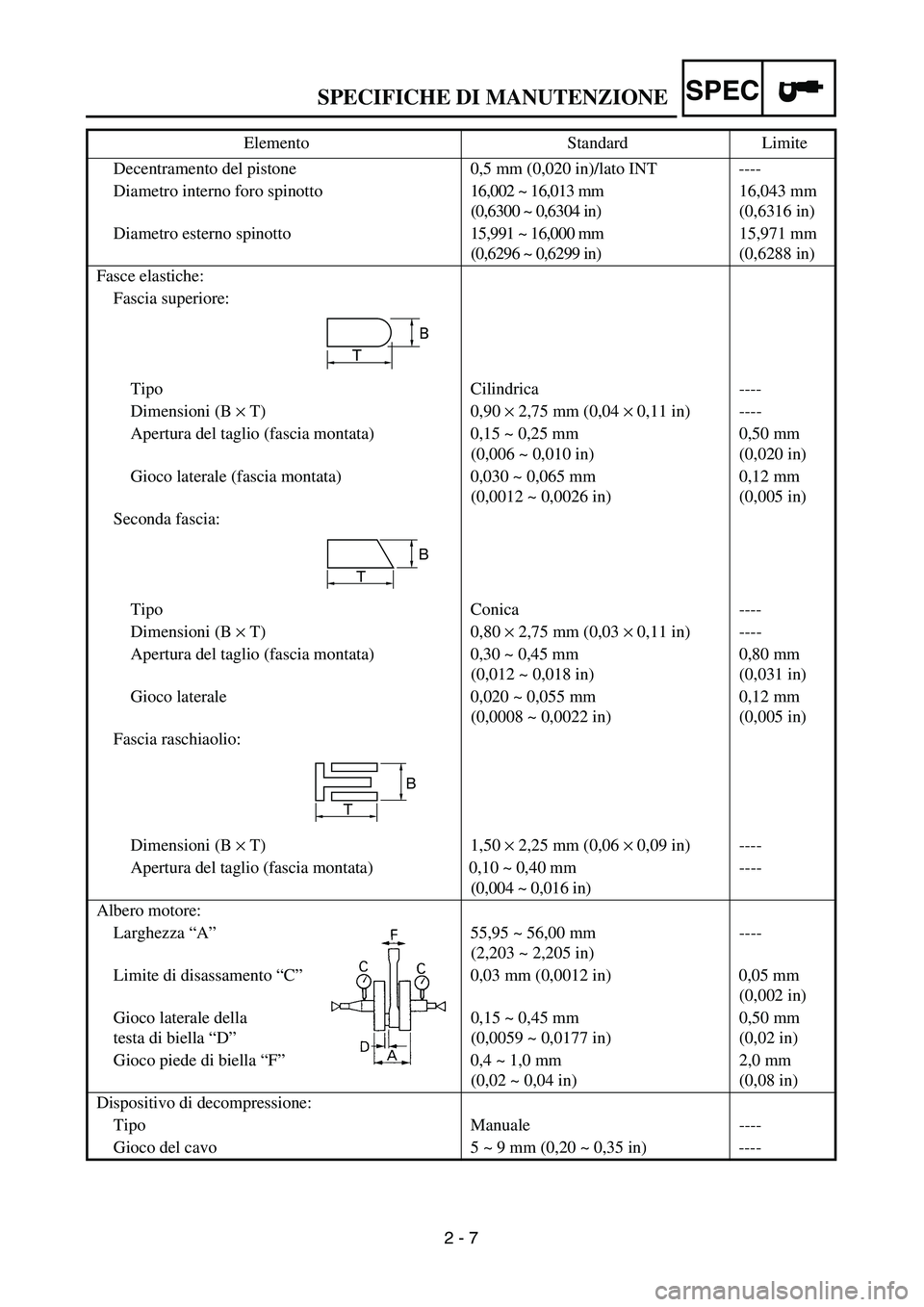

2 - 7
SPECIFICHE DI MANUTENZIONE
Decentramento del pistone 0,5 mm (0,020 in)/lato INT ----
Diametro interno foro spinotto16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diametro esterno spinotto15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Fasce elastiche:
Fascia superiore:
Tipo Cilindrica ----
Dimensioni (B
×
T) 0,90
×
2,75 mm (0,04
×
0,11 in) ----
Apertura del taglio (fascia montata) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Gioco laterale (fascia montata) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Seconda fascia:
Tipo Conica ----
Dimensioni (B
×
T) 0,80
×
2,75 mm (0,03
×
0,11 in) ----
Apertura del taglio (fascia montata) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Gioco laterale 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Fascia raschiaolio:
Dimensioni (B
×
T) 1,50
×
2,25 mm (0,06
×
0,09 in) ----
Apertura del taglio (fascia montata) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Albero motore:
Larghezza “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Limite di disassamento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Gioco laterale della
testa di biella “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Gioco piede di biella “F”0,4 ~ 1,0 mm
(0,02 ~ 0,04 in)2,0 mm
(0,08 in)
Dispositivo di decompressione:
Tipo Manuale ----
Gioco del cavo 5 ~ 9 mm (0,20 ~ 0,35 in) ----Elemento Standard Limite
T
B
B
T
B
T

SPEC

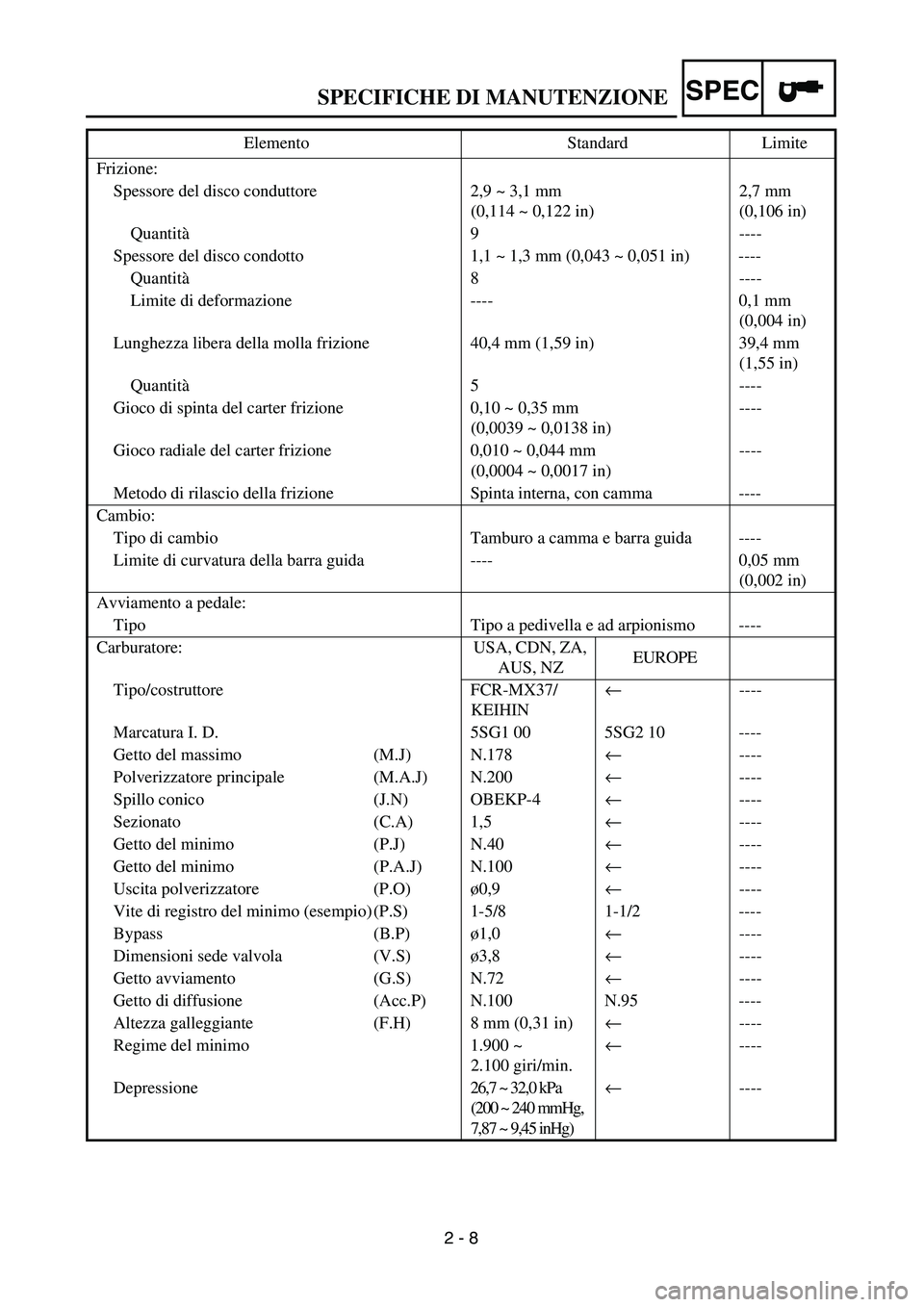

2 - 8
SPECIFICHE DI MANUTENZIONE
Frizione:
Spessore del disco conduttore 2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)2,7 mm
(0,106 in)
Quantità9 ----
Spessore del disco condotto 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Quantità8 ----
Limite di deformazione ---- 0,1 mm
(0,004 in)
Lunghezza libera della molla frizione 40,4 mm (1,59 in) 39,4 mm
(1,55 in)
Quantità5 ----
Gioco di spinta del carter frizione 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Gioco radiale del carter frizione 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Metodo di rilascio della frizione Spinta interna, con camma ----
Cambio:
Tipo di cambio Tamburo a camma e barra guida ----
Limite di curvatura della barra guida ---- 0,05 mm
(0,002 in)
Avviamento a pedale:
Tipo Tipo a pedivella e ad arpionismo ----
Carburatore: USA, CDN, ZA,
AUS, NZEUROPE
Tipo/costruttore FCR-MX37/
KEIHIN
←
----
Marcatura I. D. 5SG1 00 5SG2 10 ----
Getto del massimo (M.J) N.178
←
----
Polverizzatore principale (M.A.J) N.200
←
----
Spillo conico (J.N) OBEKP-4
←
----
Sezionato (C.A) 1,5
←
----
Getto del minimo (P.J) N.40
←
----
Getto del minimo (P.A.J) N.100
←
----
Uscita polverizzatore (P.O)ø0,9
←
----
Vite di registro del minimo (esempio) (P.S) 1-5/8 1-1/2 ----
Bypass (B.P)ø1,0
←
----
Dimensioni sede valvola (V.S)ø3,8
←
----
Getto avviamento (G.S) N.72
←
----
Getto di diffusione (Acc.P) N.100 N.95 ----
Altezza galleggiante (F.H) 8 mm (0,31 in)
←
----
Regime del minimo 1.900 ~
2.100 giri/min.
←
----
Depressione26,7 ~ 32,0 kPa
(200 ~ 240 mmHg,
7,87 ~ 9,45 inHg)
←
---- Elemento Standard Limite

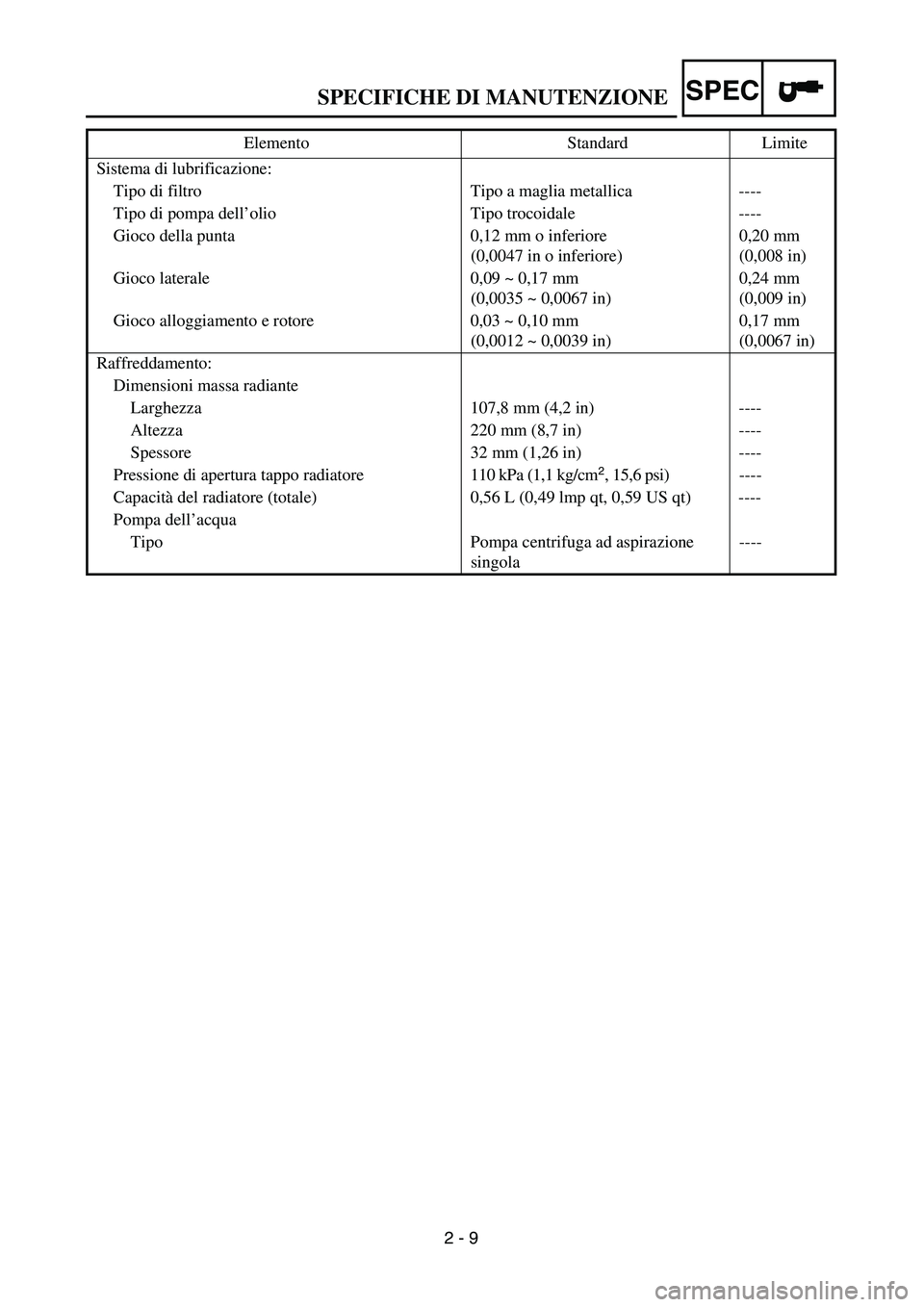

SPEC

2 - 9
SPECIFICHE DI MANUTENZIONE
Sistema di lubrificazione:
Tipo di filtro Tipo a maglia metallica ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco della punta 0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni massa radiante
Larghezza 107,8 mm (4,2 in) ----
Altezza 220 mm (8,7 in) ----
Spessore 32 mm (1,26 in) ----
Pressione di apertura tappo radiatore110 kPa (1,1 kg/cm
2

, 15,6 psi)----
Capacità del radiatore (totale) 0,56 L (0,49 lmp qt, 0,59 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite

SPEC

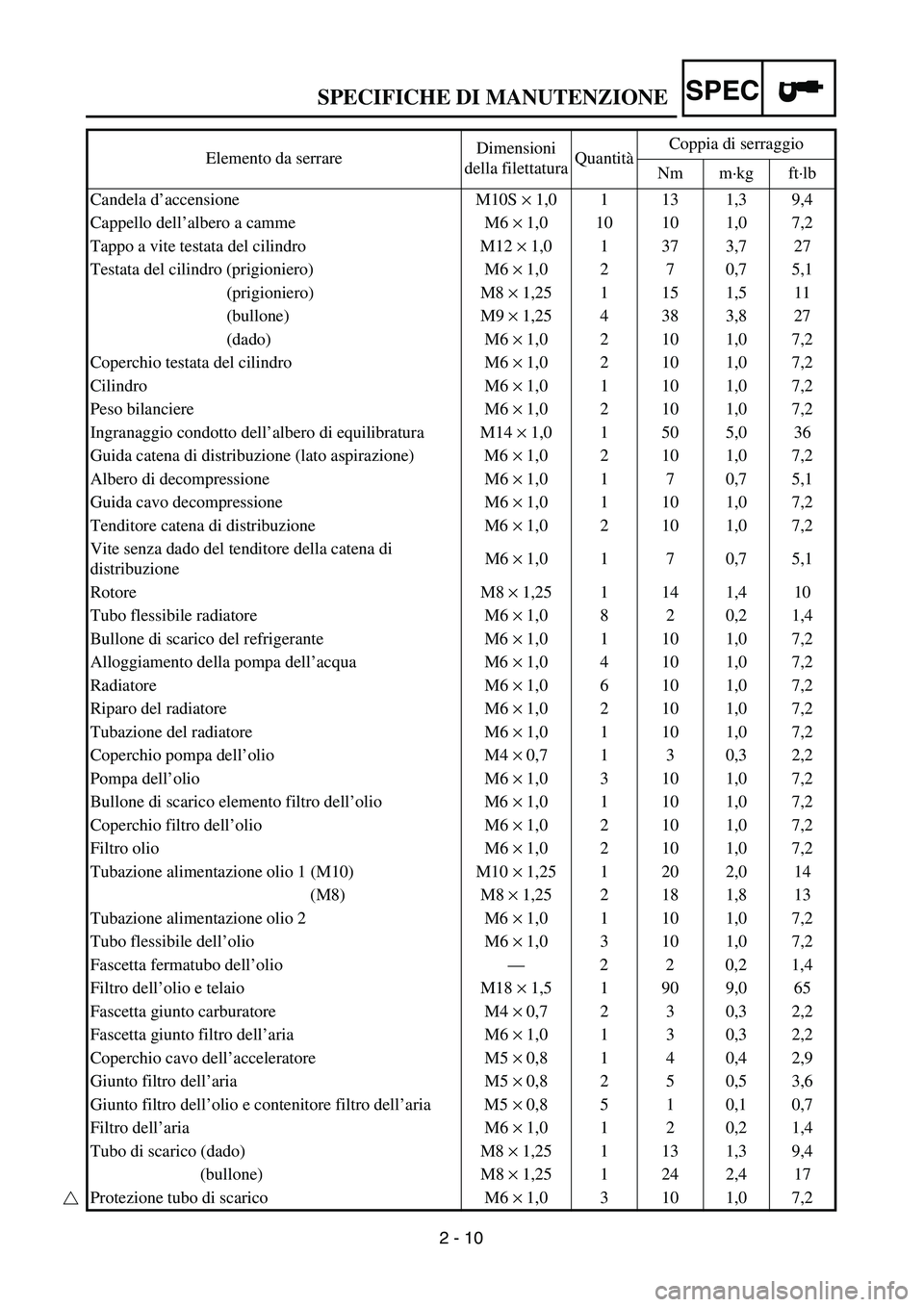

2 - 10
SPECIFICHE DI MANUTENZIONE
Elemento da serrareDimensioni
della filettaturaQuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela d’accensione M10S
×
1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6
×
1,0 10 10 1,0 7,2
Tappo a vite testata del cilindro M12
×
1,0 1 37 3,7 27
Testata del cilindro (prigioniero) M6
×
1,0 2 7 0,7 5,1
(prigioniero) M8
×
1,25 1 15 1,5 11
(bullone) M9
×
1,25 4 38 3,8 27
(dado) M6
×
1,0 2 10 1,0 7,2
Coperchio testata del cilindro M6
×
1,0 2 10 1,0 7,2
Cilindro M6
×
1,0 1 10 1,0 7,2
Peso bilanciere M6
×
1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero di equilibratura M14
×
1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6
×
1,0 2 10 1,0 7,2
Albero di decompressione M6
×
1,0 1 7 0,7 5,1
Guida cavo decompressione M6
×
1,0 1 10 1,0 7,2
Tenditore catena di distribuzione M6
×
1,0 2 10 1,0 7,2
Vite senza dado del tenditore della catena di
distribuzioneM6
×
1,0 1 7 0,7 5,1
Rotore M8
×
1,25 1 14 1,4 10
Tubo flessibile radiatore M6
×
1,0 8 2 0,2 1,4
Bullone di scarico del refrigerante M6
×
1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6
×
1,0 4 10 1,0 7,2
Radiatore M6
×
1,0 6 10 1,0 7,2
Riparo del radiatore M6
×
1,0 2 10 1,0 7,2
Tubazione del radiatore M6
×
1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4
×
0,7 1 3 0,3 2,2
Pompa dell’olio M6
×
1,0 3 10 1,0 7,2
Bullone di scarico elemento filtro dell’olio M6
×
1,0 1 10 1,0 7,2
Coperchio filtro dell’olio M6
×
1,0 2 10 1,0 7,2
Filtro olio M6
×
1,0 2 10 1,0 7,2
Tubazione alimentazione olio 1 (M10) M10
×
1,25 1 20 2,0 14
(M8) M8
×
1,25 2 18 1,8 13
Tubazione alimentazione olio 2 M6
×
1,0 1 10 1,0 7,2
Tubo flessibile dell’olio M6
×
1,0 3 10 1,0 7,2
Fascetta fermatubo dell’olio—2 2 0,2 1,4
Filtro dell’olio e telaio M18
×
1,5 1 90 9,0 65
Fascetta giunto carburatore M4
×
0,7 2 3 0,3 2,2
Fascetta giunto filtro dell’aria M6
×
1,0 1 3 0,3 2,2
Coperchio cavo dell’acceleratore M5
×
0,8 1 4 0,4 2,9
Giunto filtro dell’aria M5
×
0,8 2 5 0,5 3,6
Giunto filtro dell’olio e contenitore filtro dell’aria M5
×
0,8 5 1 0,1 0,7
Filtro dell’aria M6
×
1,0 1 2 0,2 1,4
Tubo di scarico (dado) M8
×
1,25 1 13 1,3 9,4
(bullone) M8
×
1,25 1 24 2,4 17
Protezione tubo di scarico M6
×
1,0 3 10 1,0 7,2

SPEC

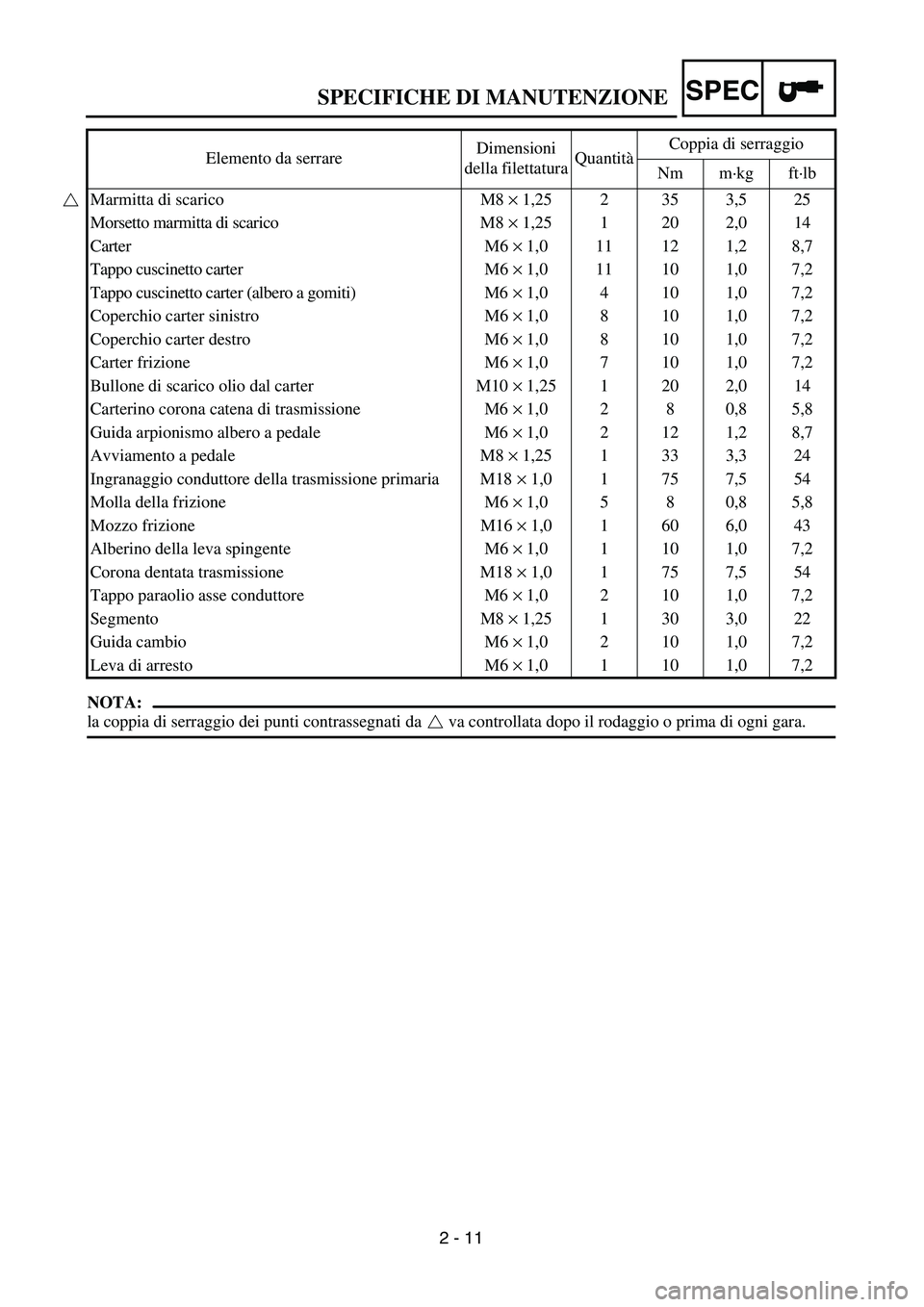

2 - 11
SPECIFICHE DI MANUTENZIONE
NOTA:

la coppia di serraggio dei punti contrassegnati da va controllata dopo il rodaggio o prima di ogni gara.Marmitta di scarico M8 × 1,25 2 35 3,5 25
Morsetto marmitta di scarico M8 × 1,25 1 20 2,0 14
Carter M6 × 1,0 11 12 1,2 8,7
Tappo cuscinetto carter M6 × 1,0 11 10 1,0 7,2
Tappo cuscinetto carter (albero a gomiti) M6 × 1,0 4 10 1,0 7,2
Coperchio carter sinistro M6 × 1,0 8 10 1,0 7,2
Coperchio carter destro M6 × 1,0 8 10 1,0 7,2
Carter frizione M6 × 1,0 7 10 1,0 7,2
Bullone di scarico olio dal carter M10 × 1,25 1 20 2,0 14
Carterino corona catena di trasmissione M6 × 1,0 2 8 0,8 5,8
Guida arpionismo albero a pedale M6 × 1,0 2 12 1,2 8,7
Avviamento a pedale M8 × 1,25 1 33 3,3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1,0 1 75 7,5 54
Molla della frizione M6 × 1,0 5 8 0,8 5,8
Mozzo frizione M16 × 1,0 1 60 6,0 43
Alberino della leva spingente M6 × 1,0 1 10 1,0 7,2
Corona dentata trasmissione M18 × 1,0 1 75 7,5 54
Tappo paraolio asse conduttore M6 × 1,0 2 10 1,0 7,2
Segmento M8 × 1,25 1 30 3,0 22
Guida cambio M6 × 1,0 2 10 1,0 7,2
Leva di arresto M6 × 1,0 1 10 1,0 7,2 Elemento da serrareDimensioni
della filettaturaQuantitàCoppia di serraggio
Nm m·kg ft·lb

SPEC

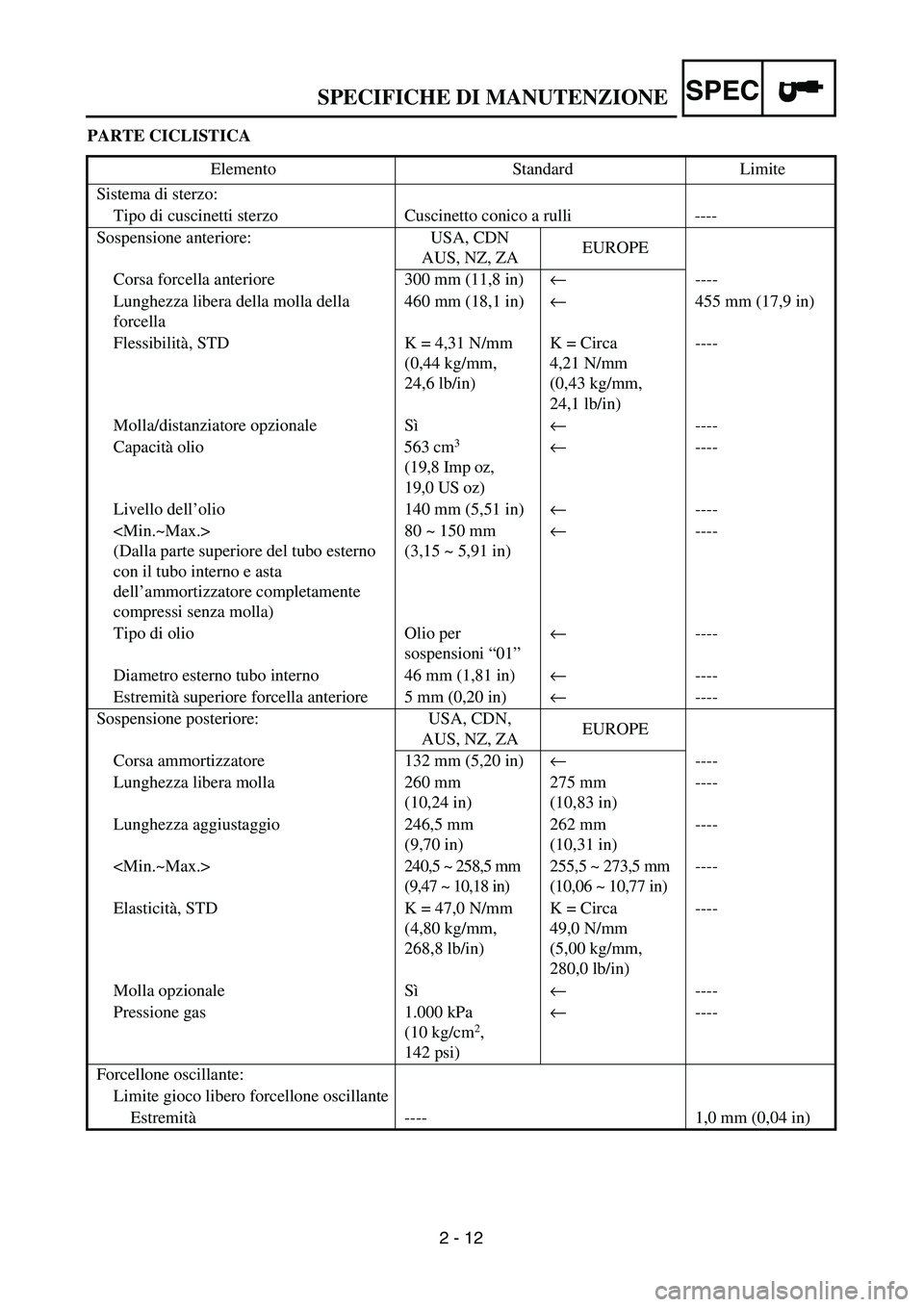

2 - 12
SPECIFICHE DI MANUTENZIONE
PARTE CICLISTICA
Elemento Standard Limite
Sistema di sterzo:
Tipo di cuscinetti sterzo Cuscinetto conico a rulli ----
Sospensione anteriore: USA, CDN
AUS, NZ, ZAEUROPE
Corsa forcella anteriore 300 mm (11,8 in)←----
Lunghezza libera della molla della
forcella460 mm (18,1 in)←455 mm (17,9 in)
Flessibilità, STD K = 4,31 N/mm
(0,44 kg/mm,
24,6 lb/in)K = Circa
4,21 N/mm
(0,43 kg/mm,
24,1 lb/in)----
Molla/distanziatore opzionale Sì←----
Capacità olio 563 cm
3
(19,8 Imp oz,
19,0 US oz) ←----
Livello dell’olio 140 mm (5,51 in)←----

(Dalla parte superiore del tubo esterno
con il tubo interno e asta
dell’ammortizzatore completamente
compressi senza molla)80 ~ 150 mm
(3,15 ~ 5,91 in)←----
Tipo di olio Olio per
sospensioni “01”←----
Diametro esterno tubo interno 46 mm (1,81 in)←----
Estremità superiore forcella anteriore 5 mm (0,20 in)←----
Sospensione posteriore: USA, CDN,
AUS, NZ, ZAEUROPE
Corsa ammortizzatore 132 mm (5,20 in)←----
Lunghezza libera molla 260 mm
(10,24 in)275 mm
(10,83 in)----
Lunghezza aggiustaggio 246,5 mm
(9,70 in)262 mm
(10,31 in)----
240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)----
Elasticità, STD K = 47,0 N/mm
(4,80 kg/mm,
268,8 lb/in)K = Circa
49,0 N/mm
(5,00 kg/mm,
280,0 lb/in)----
Molla opzionale Sì←----
Pressione gas 1.000 kPa
(10 kg/cm
2,
142 psi)←----
Forcellone oscillante:
Limite gioco libero forcellone oscillante
Estremità---- 1,0 mm (0,04 in)

SPEC

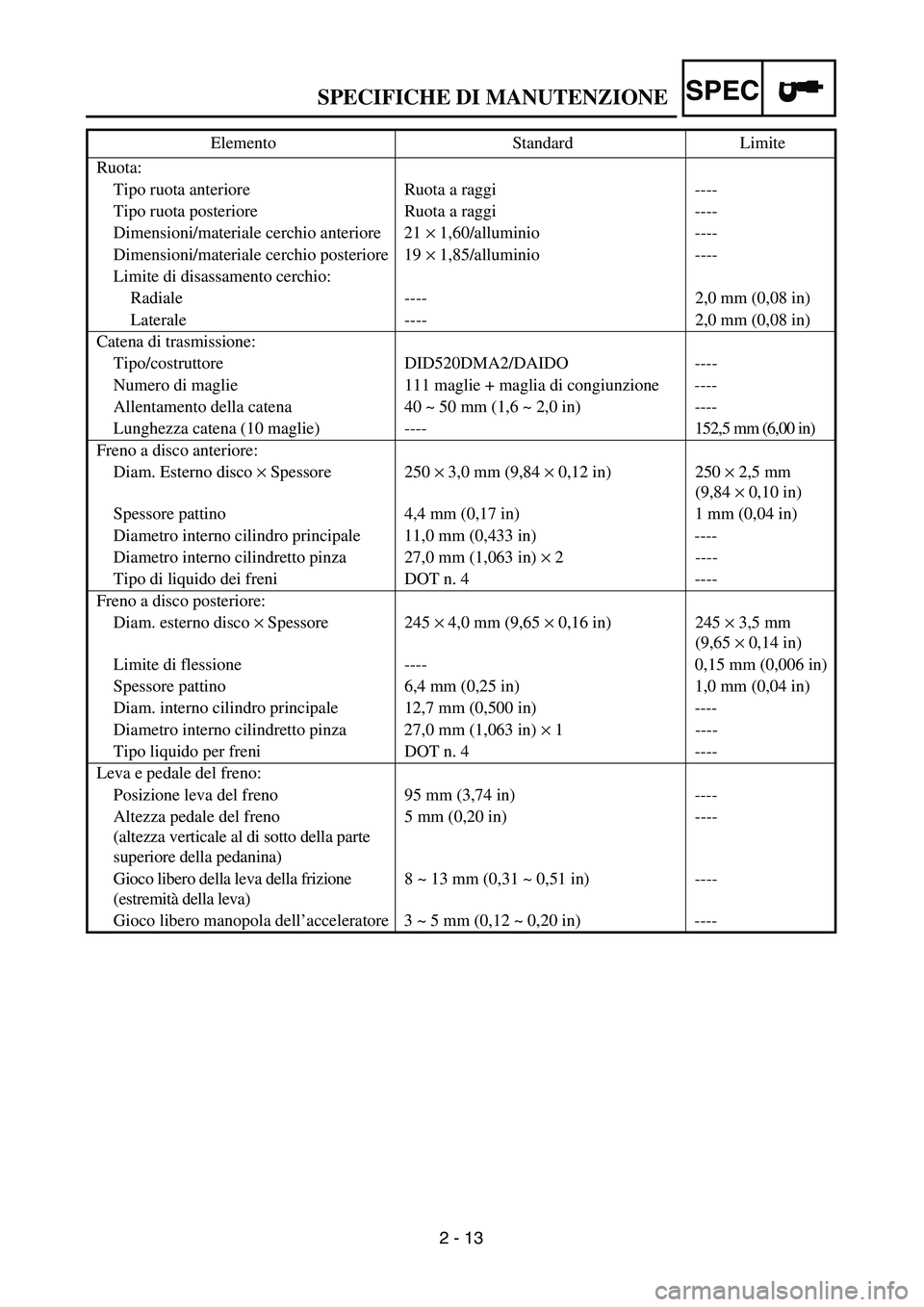

2 - 13
SPECIFICHE DI MANUTENZIONE
Ruota:
Tipo ruota anteriore Ruota a raggi ----
Tipo ruota posteriore Ruota a raggi ----
Dimensioni/materiale cerchio anteriore 21 × 1,60/alluminio ----
Dimensioni/materiale cerchio posteriore 19 × 1,85/alluminio ----
Limite di disassamento cerchio:
Radiale ---- 2,0 mm (0,08 in)
Laterale ---- 2,0 mm (0,08 in)
Catena di trasmissione:
Tipo/costruttore DID520DMA2/DAIDO ----
Numero di maglie 111 maglie + maglia di congiunzione ----
Allentamento della catena 40 ~ 50 mm (1,6 ~ 2,0 in) ----
Lunghezza catena (10 maglie) ----152,5 mm (6,00 in)
Freno a disco anteriore:
Diam. Esterno disco × Spessore 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Spessore pattino 4,4 mm (0,17 in) 1 mm (0,04 in)
Diametro interno cilindro principale 11,0 mm (0,433 in) ----
Diametro interno cilindretto pinza 27,0 mm (1,063 in) × 2 ----
Tipo di liquido dei freni DOT n. 4 ----
Freno a disco posteriore:
Diam. esterno disco × Spessore 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite di flessione ---- 0,15 mm (0,006 in)
Spessore pattino 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diam. interno cilindro principale 12,7 mm (0,500 in) ----
Diametro interno cilindretto pinza 27,0 mm (1,063 in) × 1 ----
Tipo liquido per freni DOT n. 4 ----
Leva e pedale del freno:
Posizione leva del freno 95 mm (3,74 in) ----
Altezza pedale del freno
(altezza verticale al di sotto della parte
superiore della pedanina)5 mm (0,20 in) ----
Gioco libero della leva della frizione
(estremità della leva)8 ~ 13 mm (0,31 ~ 0,51 in) ----
Gioco libero manopola dell’acceleratore 3 ~ 5 mm (0,12 ~ 0,20 in) ---- Elemento Standard Limite

SPEC

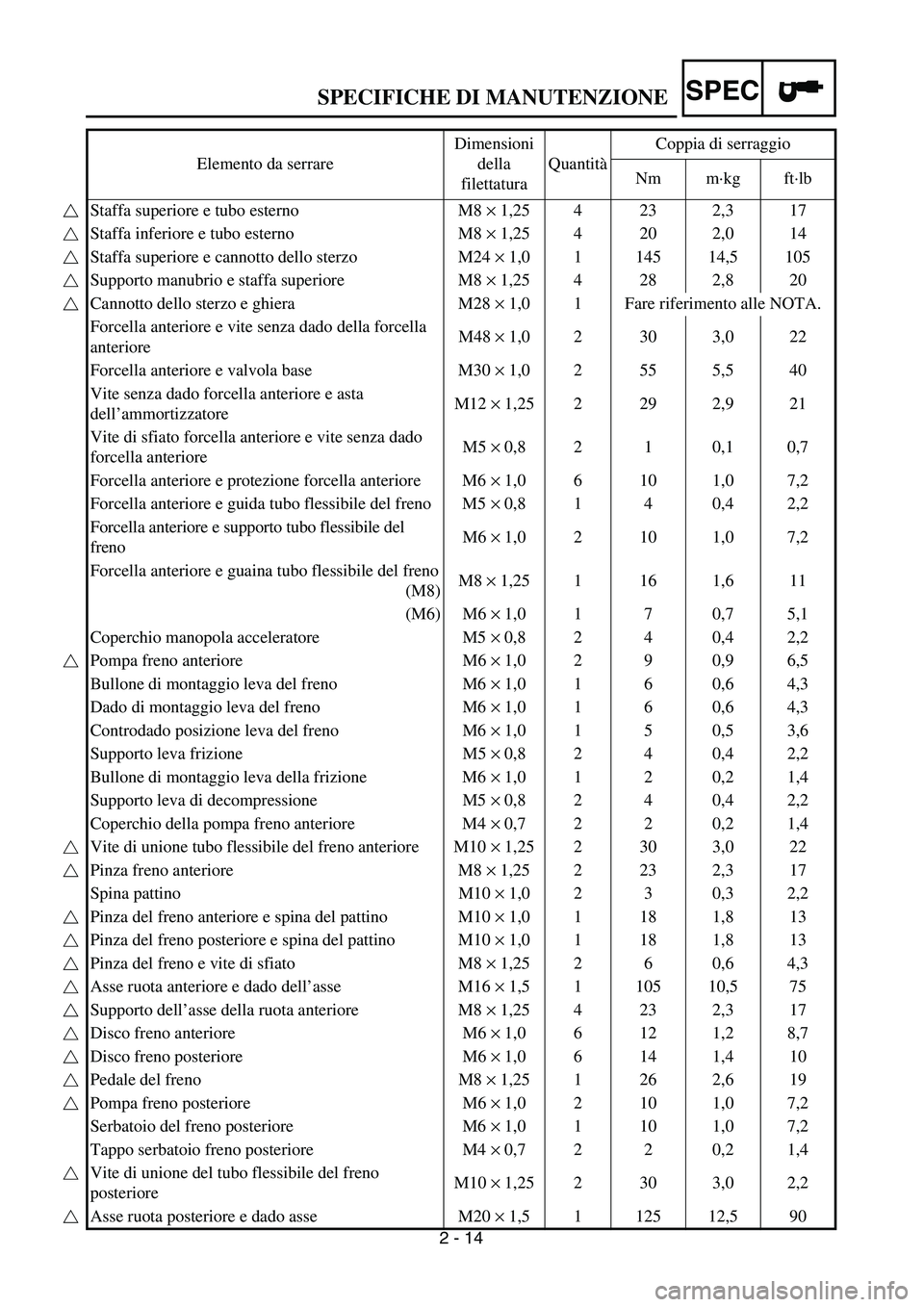

2 - 14
SPECIFICHE DI MANUTENZIONE
Elemento da serrareDimensioni
della
filettaturaQuantitàCoppia di serraggio
Nm m·kg ft·lb
Staffa superiore e tubo esterno M8 × 1,25 4 23 2,3 17
Staffa inferiore e tubo esterno M8 × 1,25 4 20 2,0 14
Staffa superiore e cannotto dello sterzo M24 × 1,0 1 145 14,5 105
Supporto manubrio e staffa superiore M8 × 1,25 4 28 2,8 20
Cannotto dello sterzo e ghiera M28 × 1,0 1 Fare riferimento alle NOTA.
Forcella anteriore e vite senza dado della forcella
anterioreM48 × 1,0 2 30 3,0 22
Forcella anteriore e valvola base M30 × 1,0 2 55 5,5 40
Vite senza dado forcella anteriore e asta
dell’ammortizzatoreM12 × 1,25 2 29 2,9 21
Vite di sfiato forcella anteriore e vite senza dado
forcella anterioreM5 × 0,8 2 1 0,1 0,7
Forcella anteriore e protezione forcella anteriore M6 × 1,0 6 10 1,0 7,2
Forcella anteriore e guida tubo flessibile del freno M5 × 0,8 1 4 0,4 2,2
Forcella anteriore e supporto tubo flessibile del
frenoM6 × 1,0 2 10 1,0 7,2
Forcella anteriore e guaina tubo flessibile del freno
(M8)M8 × 1,25 1 16 1,6 11
(M6) M6 × 1,0 1 7 0,7 5,1
Coperchio manopola acceleratore M5 × 0,8 2 4 0,4 2,2
Pompa freno anteriore M6 × 1,0 2 9 0,9 6,5
Bullone di montaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Dado di montaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Controdado posizione leva del freno M6 × 1,0 1 5 0,5 3,6
Supporto leva frizione M5 × 0,8 2 4 0,4 2,2
Bullone di montaggio leva della frizione M6 × 1,0 1 2 0,2 1,4
Supporto leva di decompressione M5 × 0,8 2 4 0,4 2,2
Coperchio della pompa freno anteriore M4 × 0,7 2 2 0,2 1,4
Vite di unione tubo flessibile del freno anteriore M10 × 1,25 2 30 3,0 22
Pinza freno anteriore M8 × 1,25 2 23 2,3 17
Spina pattino M10 × 1,0 2 3 0,3 2,2
Pinza del freno anteriore e spina del pattino M10 × 1,0 1 18 1,8 13
Pinza del freno posteriore e spina del pattino M10 × 1,0 1 18 1,8 13
Pinza del freno e vite di sfiato M8 × 1,25 2 6 0,6 4,3
Asse ruota anteriore e dado dell’asse M16 × 1,5 1 105 10,5 75
Supporto dell’asse della ruota anteriore M8 × 1,25 4 23 2,3 17
Disco freno anteriore M6 × 1,0 6 12 1,2 8,7
Disco freno posteriore M6 × 1,0 6 14 1,4 10
Pedale del freno M8 × 1,25 1 26 2,6 19
Pompa freno posteriore M6 × 1,0 2 10 1,0 7,2
Serbatoio del freno posteriore M6 × 1,0 1 10 1,0 7,2
Tappo serbatoio freno posteriore M4 × 0,7 2 2 0,2 1,4
Vite di unione del tubo flessibile del freno
posterioreM10 × 1,25 2 30 3,0 2,2
Asse ruota posteriore e dado asse M20 × 1,5 1 125 12,5 90
