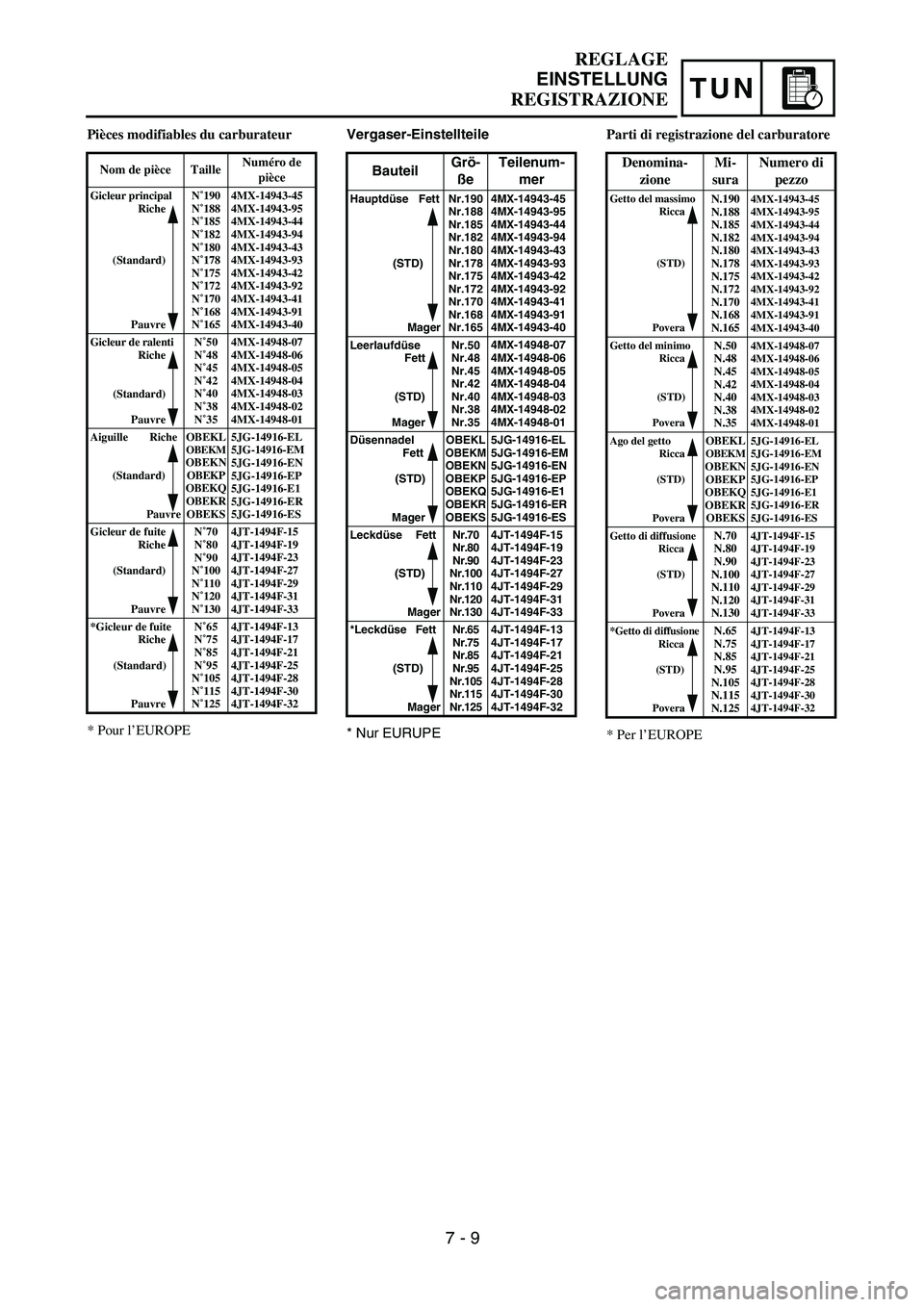

Vergaser-Einstellteile
* Nur EURUPEBauteilGrö-
ßeTeilenum-
mer
Hauptdüse Fett
(STD)
MagerNr.190
Nr.188
Nr.185
Nr.182
Nr.180
Nr.178
Nr.175
Nr.172
Nr.170
Nr.168
Nr.1654MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
Leerlaufdüse
Fett
(STD)
MagerNr.50
Nr.48
Nr.45
Nr.42
Nr.40
Nr.38
Nr.354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Düsennadel
Fett
(STD)
MagerOBEKL
OBEKMOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS5JG-14916-EL
5JG-14916-EM
5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
Leckdüse Fett
(STD)
MagerNr.70
Nr.80
Nr.90
Nr.100
Nr.110
Nr.120
Nr.1304JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
4JT-1494F-33
*Leckdüse Fett
(STD)
MagerNr.65
Nr.75
Nr.85
Nr.95
Nr.105
Nr.115
Nr.1254JT-1494F-13
4JT-1494F-17
4JT-1494F-21
4JT-1494F-25
4JT-1494F-28
4JT-1494F-30
4JT-1494F-32
Pièces modifiables du carburateur
* Pour l’EUROPE
Nom de pièce TailleNuméro de
pièce
Gicleur principal
Riche
(Standard)
PauvreN˚190
N˚188
N˚185
N˚182
N˚180
N˚178
N˚175
N˚172
N˚170
N˚168
N˚1654MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
Gicleur de ralenti
Riche
(Standard)
PauvreN˚50
N˚48
N˚45
N˚42
N˚40
N˚38
N˚354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Aiguille Riche
(Standard)
PauvreOBEKL
OBEKMOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS5JG-14916-EL
5JG-14916-EM
5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
Gicleur de fuite
Riche
(Standard)
PauvreN˚70
N˚80
N˚90
N˚100
N˚110
N˚120
N˚1304JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
4JT-1494F-33
*Gicleur de fuite
Riche
(Standard)
PauvreN˚65
N˚75
N˚85
N˚95
N˚105
N˚115
N˚1254JT-1494F-13
4JT-1494F-17
4JT-1494F-21
4JT-1494F-25
4JT-1494F-28
4JT-1494F-30
4JT-1494F-32
Parti di registrazione del carburatore
* Per l’EUROPE Denomina-
zione Mi-
suraNumero di
pezzo
Getto del massimo
Ricca
(STD)
PoveraN.190
N.188
N.185
N.182
N.180
N.178
N.175
N.172
N.170
N.168
N.1654MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
Getto del minimo
Ricca
(STD)
Povera
N.50
N.48
N.45
N.42
N.40
N.38
N.354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Ago del getto
Ricca
(STD)
Povera
OBEKLOBEKMOBEKN
OBEKP
OBEKQ
OBEKR
OBEKS
5JG-14916-EL
5JG-14916-EM
5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
Getto di diffusione
Ricca
(STD)
Povera
N.70
N.80
N.90
N.100
N.110
N.120
N.1304JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
4JT-1494F-33
*Getto di diffusione
Ricca
(STD)
Povera
N.65
N.75
N.85
N.95
N.105
N.115
N.1254JT-1494F-13
4JT-1494F-17
4JT-1494F-21
4JT-1494F-25
4JT-1494F-28
4JT-1494F-30
4JT-1494F-32
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 9

7 - 10
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air filter
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly. (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air filter for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groobe 7 Groobe 6
Groobe 5
Groobe 4
Groobe 3
Groobe 2
Groobe 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING

TUNREGLAGE

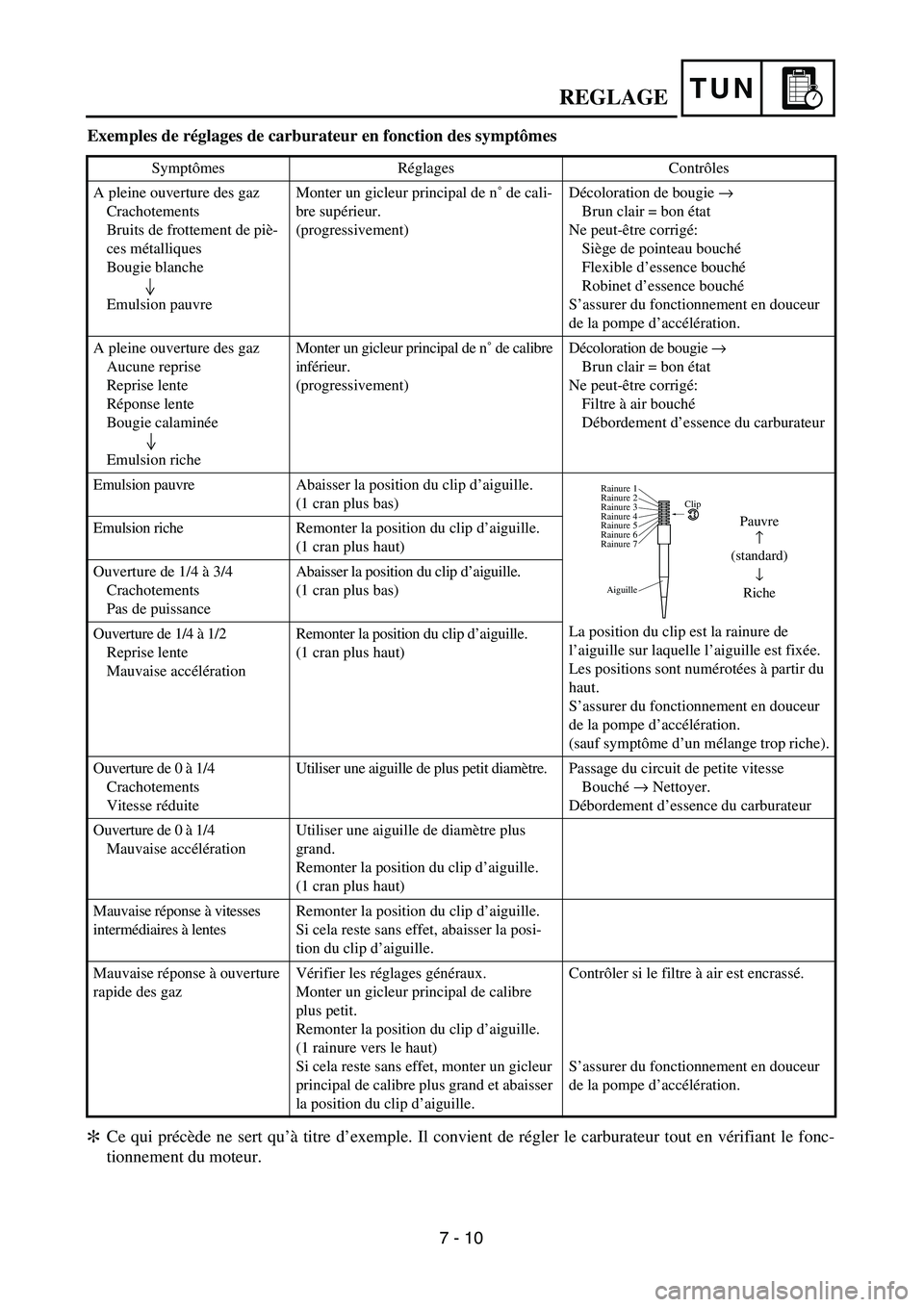

Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur.
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur.
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
(sauf symptôme d’un mélange trop riche). Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.Contrôler si le filtre à air est encrassé.
S’assurer du fonctionnement en douceur
de la pompe d’accélération.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(standard)
↓
Riche
*
7 - 10

TUNEINSTELLUNG

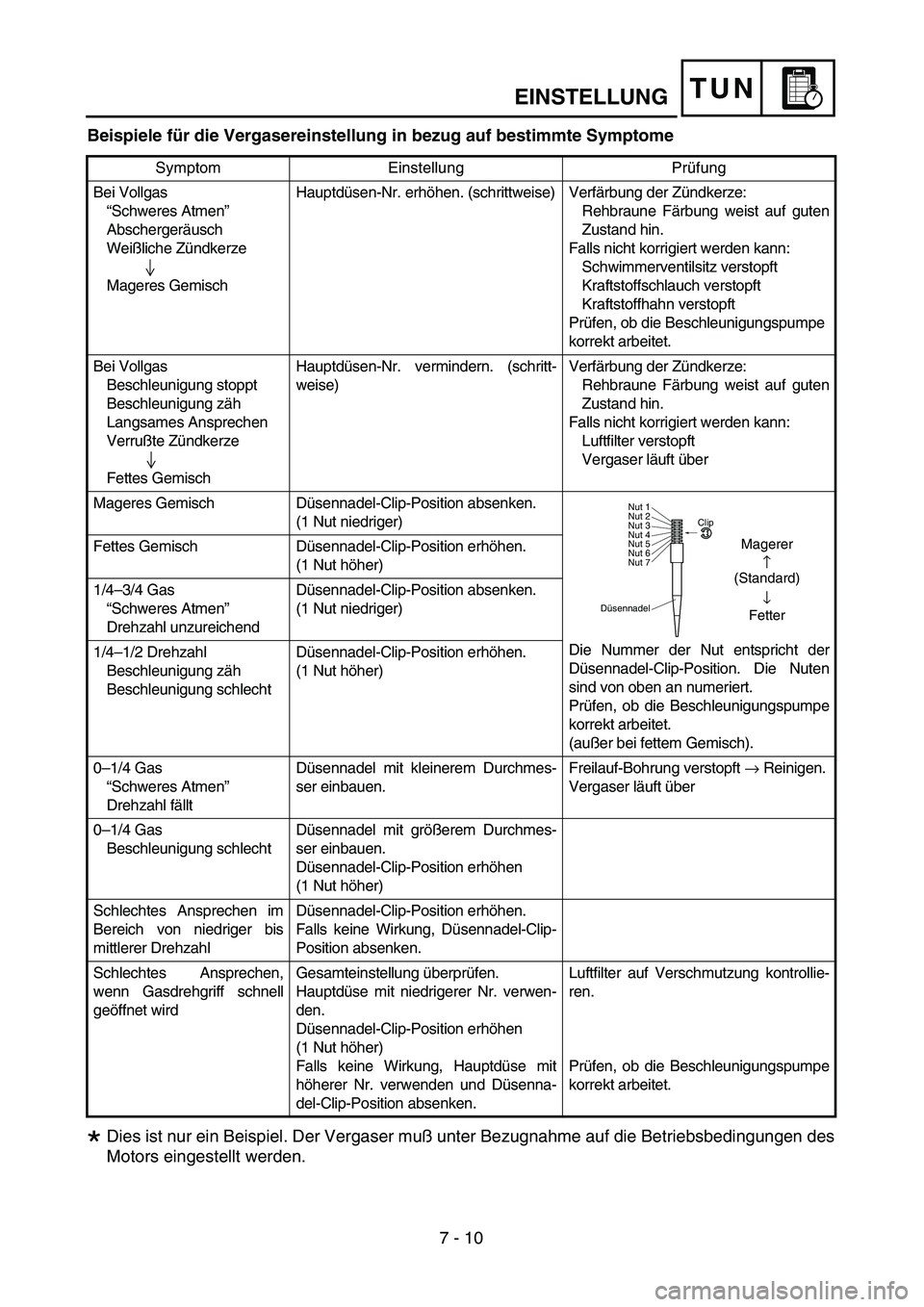

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen. (schrittweise) Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern. (schritt-
weise)Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über
Mageres Gemisch Düsennadel-Clip-Position absenken.
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
(außer bei fettem Gemisch). Fettes Gemisch Düsennadel-Clip-Position erhöhen.
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken.
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen.
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen.
Falls keine Wirkung, Düsennadel-Clip-
Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Luftfilter auf Verschmutzung kontrollie-
ren.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 10

TUNREGISTRAZIONE
Esempi di registrazione del carburatore a seconda dei sintomi
Questo dovrebbe essere considerato solo un esempio. È necessario registrare il carburatore controllando le
condizioni operative del motore. Sintomo Registrazione Controllo
Con la valvola a farfalla
completamente aperta
Respirazione difficoltosa
Rumore di taglio
Candela biancastra
Miscela povera Aumentare il n. di taratura del getto del
massimo.
(Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Sede della valvola del galleggiante
ostruita
Flessibile del carburante ostruito
Rubinetto del carburante ostruito
Controllare che la pompa di circolazione
possa essere azionata agevolmente.
Con la valvola a farfalla
completamente aperta
La ripresa della velocità si
arresta
Ripresa della velocità lenta
Reazione lenta
Candela fuligginosa
Miscela ricca Ridurre il n. di taratura del getto del
massimo.
(Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Filtro dell’aria intasato
Traboccamento del carburante dal
carburatore
Miscela povera Abbassare la posizione del fermaglio a
graffa del getto.
(di 1 scanalatura)
La posizione del fermaglio a graffa è
nella scanalatura dell’ago del getto su cui
il fermaglio a graffa è montato. Le
posizioni sono numerate dall’alto.
Controllare che la pompa di circolazione
possa essere azionata agevolmente (tranne
in caso di sintomi di miscela ricca). Miscela ricca Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 3/4
Respirazione difficoltosa
Mancanza di velocità Abbassare la posizione del fermaglio a
graffa del getto.
(di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 1/2
Pick-up della velocità lento
Accelerazione scarsa Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Chiusa a 1/4
Respirazione difficoltosa
Velocità bassa Utilizzare un ago del getto con un diametro
più piccolo. Passaggio circuito bassa velocità
Ostruito → Pulire.
Traboccamento dal carburatore
Chiusa a 1/4
Accelerazione scarsa Utilizzare un ago del getto con un diametro
più grande.
Alzare la posizione del fermaglio a graffa
del getto. (di 1 scanalatura)
Reazione scarsa ai regimi medi
e bassi Alzare la posizione del fermaglio a graffa
del getto.
Se non sortisce alcun effetto, abbassare la
posizione del fermaglio a graffa del getto.
Reazione scarsa quando la
valvola a farfalla viene aperta
rapidamente Controllare le registrazioni generali.
Utilizzare il getto del massimo con un n. di
taratura più basso.
Alzare la posizione del fermaglio a graffa
del getto.
(di 1 scanalatura)
Se non sortisce alcun effetto, utilizzare un
getto del massimo con un n. di taratura più
alto e abbassare la posizione del fermaglio a
graffa del getto. Controllare l’imbrattamento del filtro
dell’aria.
Controllare che la pompa di circolazione
possa essere azionata agevolmente.
Ago del gettoClip
Scanalatura 7 Scanalatura 6
Scanalatura 5
Scanalatura 4
Scanalatura 3
Scanalatura 2
Scanalatura 1
Più povera
↑
(Standard)
↓
Più ricca
*
7 - 10

7 - 11
TUN
EC720000
CHASSIS
Selection of the secondary reduction ratio
(Sprocket)
Secondary
reduction =
ratio
reduction ratio>
It is generally said that the secondary gear
ratio should be reduced for a longer straight
portion of a speed course and should be
increased for a course with many corners.
Actually, however, as the speed depends on
the ground condition of the day of the race,
be sure to run through the circuit to set the
machine suitable for the entire course.
In actuality, it is very difficult to achieve set-
tings suitable for the entire course and some
settings may be sacrificed. Thus, the settings
should be matched to the portion of the
course that has the greatest effect on the
race result. In such a case, run through the
entire course while making notes of lap times
to find the best balance; then, determine the
secondary reduction ratio.
If a course has a long straight portion where
a machine can run at maximum speed, the
machine is generally set such that it can
develop its maximum revolutions toward the
end of the straight line, with care taken to
avoid the engine over-revving.
NOTE:
Riding technique varies from rider to rider and
the performance of a machine also vary from
machine to machine. Therefore, do not imitate
other rider’s settings from the beginning but
choose your own setting according to the level
of your riding technique.Standard secondary
reduction ratio48/13 (3.692)
Number of rear wheel sprocket teeth
Number of drive sprocket teeth
SETTING

TUN
FAHRGESTELL
Sekundärüntersetzungsverhältnis
(Kettenräder) wählen
Sekundär-
übersetzungs- =
verhältnis
Wahl des Sekundärübersetzungs-
verhältnisses>
Das Sekundärübersetzungsver-
hältnis sollte im allgemeinen redu-
ziert werden, wenn die Rennstrek-
ke längere Geraden aufweist, und
erhöht werden, wenn die Strekke
zahlreiche Kurven aufweist. Da
aber in der Praxis das optimale
Verhältnis von anderen Faktoren
wie dem Zustand der Strecke be-
einflußt wird, sollte die Strecke am
Renntag abfahren werden, um die
richtige Wahl zu treffen.
In der Praxis ist es schwierig, eine
Einstellung zu finden, die für die
ganze Strecke optimal ist, und
man ist gezwungen, Kompromis-
se einzugehen. Die Einstellung
sollte deshalb dem Teil der Strek-
ke angepaßt werden, der für das
Rennen am wichtigsten ist. Fahren
Sie die Strecke ab und notieren
Sie die Rundenzeiten, um die aus-
gewogenste Einstellung zu bestim-
men; legen Sie danach das Sekun-
därübersetzungsverhältnis fest.
Wenn eine Strecke eine lange Ge-
rade aufweist, wo die Maschine mit
Höchstgeschwindigkeit gefahren
werden kann, sollte die Maschine
grundsätzlich so abgestimmt wer-
den, daß sie zum Ende der Gera-
de hin die Maximaldrehzahl entwi-
kkeln kann, ohne daß der Motor
überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahr-
technik, und die Leistung einzelner
Maschinen kann auch bei Baugleich-
heit variieren. Übernehmen Sie dar-
um nicht einfach die Einstellungen
anderer Fahrer, sondern finden Sie
Ihre eigene optimale Einstellung ent-
sprechend Ihrer Fahrtechnik heraus.Standard-Sekun-
därübersetzungs-
verhältnis48/13
(3,692)
Anzahl der Zähne
am angetriebenen
Kettenrad
Anzahl der Zähne
am Antriebsketten-
rad
REGLAGE
EINSTELLUNG
REGISTRAZIONE
PARTIE CYCLE

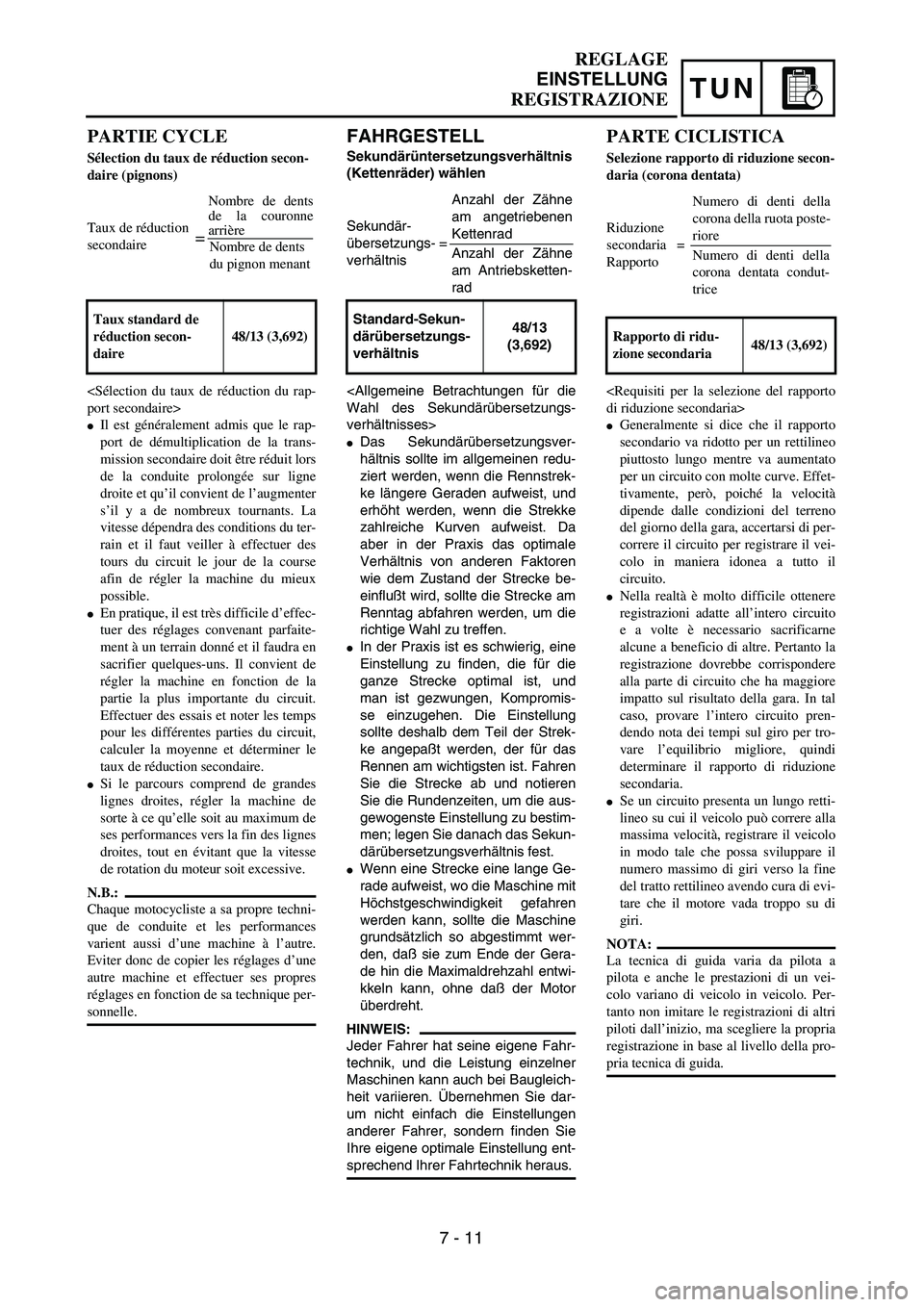

Sélection du taux de réduction secon-
daire (pignons)
Taux de réduction
secondaire
port secondaire>
Il est généralement admis que le rap-
port de démultiplication de la trans-
mission secondaire doit être réduit lors
de la conduite prolongée sur ligne
droite et qu’il convient de l’augmenter
s’il y a de nombreux tournants. La
vitesse dépendra des conditions du ter-
rain et il faut veiller à effectuer des
tours du circuit le jour de la course
afin de régler la machine du mieux
possible.
En pratique, il est très difficile d’effec-
tuer des réglages convenant parfaite-
ment à un terrain donné et il faudra en
sacrifier quelques-uns. Il convient de
régler la machine en fonction de la
partie la plus importante du circuit.
Effectuer des essais et noter les temps
pour les différentes parties du circuit,
calculer la moyenne et déterminer le
taux de réduction secondaire.
Si le parcours comprend de grandes
lignes droites, régler la machine de
sorte à ce qu’elle soit au maximum de
ses performances vers la fin des lignes
droites, tout en évitant que la vitesse
de rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre techni-
que de conduite et les performances
varient aussi d’une machine à l’autre.
Eviter donc de copier les réglages d’une
autre machine et effectuer ses propres
réglages en fonction de sa technique per-
sonnelle.Taux standard de
réduction secon-
daire48/13 (3,692)
Nombre de dents
de la couronne
arrière
Nombre de dents
du pignon menant=
7 - 11
PARTE CICLISTICA
Selezione rapporto di riduzione secon-
daria (corona dentata)
Riduzione
secondaria =
Rapporto
di riduzione secondaria>
Generalmente si dice che il rapporto
secondario va ridotto per un rettilineo
piuttosto lungo mentre va aumentato
per un circuito con molte curve. Effet-
tivamente, però, poiché la velocità
dipende dalle condizioni del terreno
del giorno della gara, accertarsi di per-
correre il circuito per registrare il vei-
colo in maniera idonea a tutto il
circuito.
Nella realtà è molto difficile ottenere
registrazioni adatte all’intero circuito
e a volte è necessario sacrificarne
alcune a beneficio di altre. Pertanto la
registrazione dovrebbe corrispondere
alla parte di circuito che ha maggiore
impatto sul risultato della gara. In tal
caso, provare l’intero circuito pren-
dendo nota dei tempi sul giro per tro-
vare l’equilibrio migliore, quindi
determinare il rapporto di riduzione
secondaria.
Se un circuito presenta un lungo retti-
lineo su cui il veicolo può correre alla
massima velocità, registrare il veicolo
in modo tale che possa sviluppare il
numero massimo di giri verso la fine
del tratto rettilineo avendo cura di evi-
tare che il motore vada troppo su di
giri.
NOTA:
La tecnica di guida varia da pilota a
pilota e anche le prestazioni di un vei-
colo variano di veicolo in veicolo. Per-
tanto non imitare le registrazioni di altri
piloti dall’inizio, ma scegliere la propria
registrazione in base al livello della pro-
pria tecnica di guida. Rapporto di ridu-
zione secondaria 48/13 (3,692)
Numero di denti della
corona della ruota poste-
riore
Numero di denti della
corona dentata condut-
trice

7 - 12
TUNSETTING
EC72N000

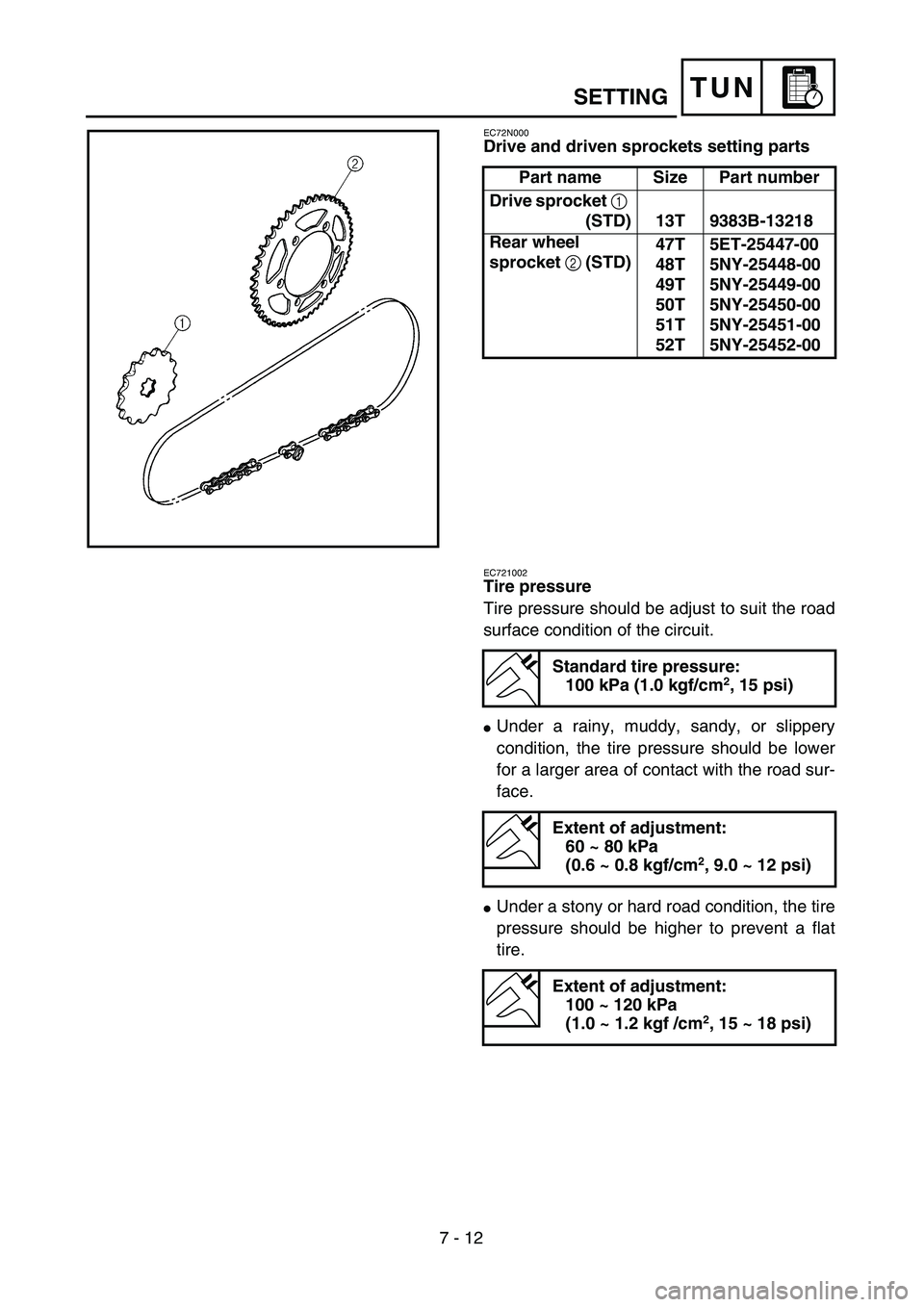

Drive and driven sprockets setting parts
Part name Size Part number
Drive sprocket 1
(STD) 13T 9383B-13218
Rear wheel
sprocket
2 (STD)47T
48T
49T
50T
51T
52T5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
EC721002
Tire pressure
Tire pressure should be adjust to suit the road
surface condition of the circuit.
Under a rainy, muddy, sandy, or slippery
condition, the tire pressure should be lower
for a larger area of contact with the road sur-
face.
Under a stony or hard road condition, the tire
pressure should be higher to prevent a flat
tire.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2, 9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf /cm
2, 15 ~ 18 psi)

TUN

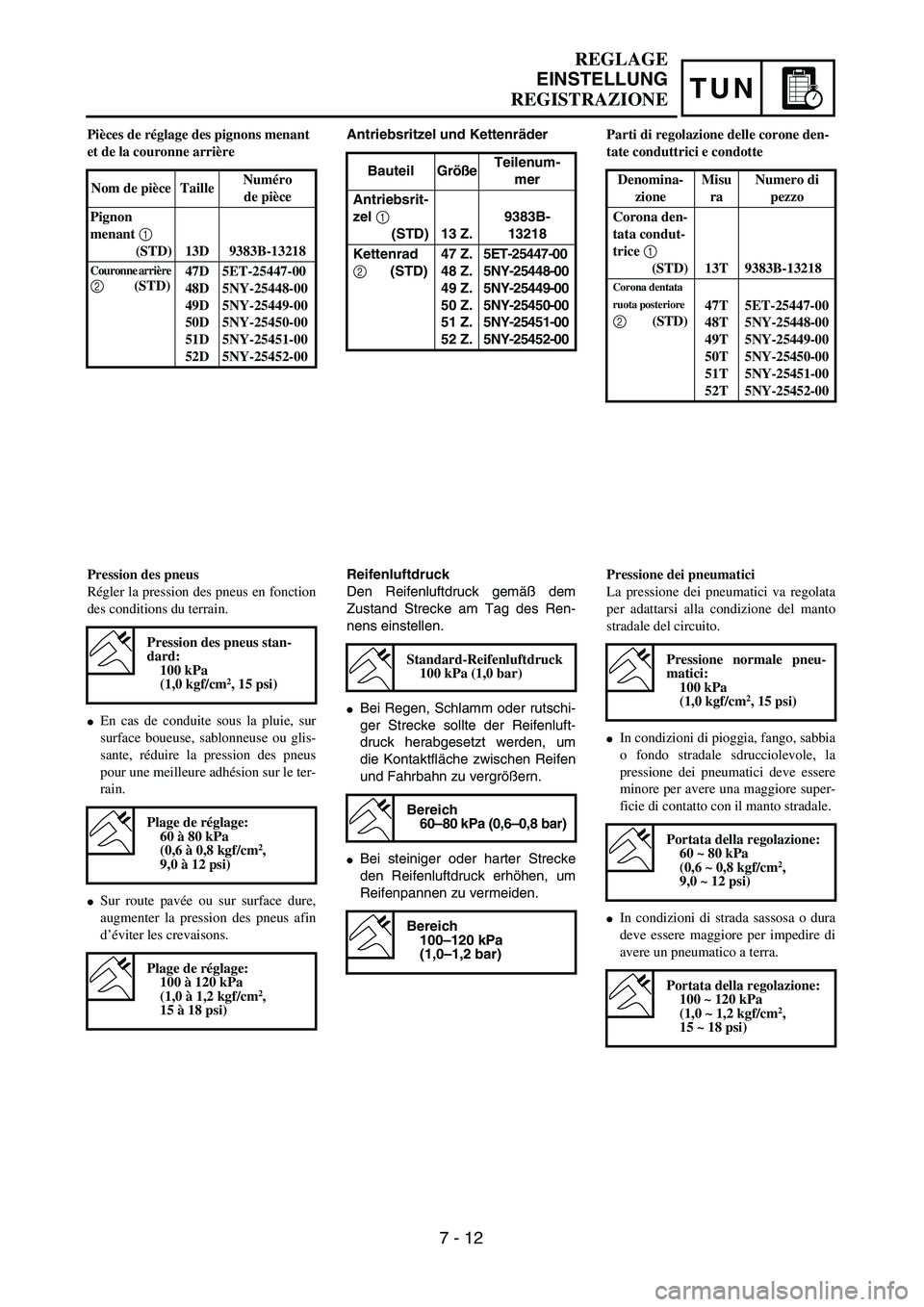

Antriebsritzel und Kettenräder
Bauteil GrößeTeilenum-
mer
Antriebsrit-
zel 1
(STD) 13 Z.9383B-
13218
Kettenrad
2 (STD)47 Z.
48 Z.
49 Z.
50 Z.
51 Z.
52 Z.5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Reifenluftdruck
Den Reifenluftdruck gemäß dem
Zustand Strecke am Tag des Ren-
nens einstellen.
Bei Regen, Schlamm oder rutschi-
ger Strecke sollte der Reifenluft-
druck herabgesetzt werden, um
die Kontaktfläche zwischen Reifen
und Fahrbahn zu vergrößern.
Bei steiniger oder harter Strecke
den Reifenluftdruck erhöhen, um
Reifenpannen zu vermeiden.
Standard-Reifenluftdruck
100 kPa (1,0 bar)
Bereich
60–80 kPa (0,6–0,8 bar)
Bereich
100–120 kPa
(1,0–1,2 bar)
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Pièces de réglage des pignons menant
et de la couronne arrière
Nom de pièce TailleNuméro
de pièce
Pignon
menant 1
(STD) 13D 9383B-13218
Couronne arrière 2 (STD)47D
48D
49D
50D
51D
52D5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Pression des pneus
Régler la pression des pneus en fonction
des conditions du terrain.
En cas de conduite sous la pluie, sur
surface boueuse, sablonneuse ou glis-
sante, réduire la pression des pneus
pour une meilleure adhésion sur le ter-
rain.
Sur route pavée ou sur surface dure,
augmenter la pression des pneus afin
d’éviter les crevaisons.
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2,
9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2,
15 à 18 psi)
Parti di regolazione delle corone den-
tate conduttrici e condotte
Denomina-
zione Misu
ra Numero di
pezzo
Corona den-
tata condut-
trice 1
(STD)
13T 9383B-13218
Corona dentata
ruota posteriore
2(STD)
47T
48T
49T
50T
51T
52T
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Pressione dei pneumatici
La pressione dei pneumatici va regolata
per adattarsi alla condizione del manto
stradale del circuito.
In condizioni di pioggia, fango, sabbia
o fondo stradale sdrucciolevole, la
pressione dei pneumatici deve essere
minore per avere una maggiore super-
ficie di contatto con il manto stradale.
In condizioni di strada sassosa o dura
deve essere maggiore per impedire di
avere un pneumatico a terra.
Pressione normale pneu-
matici:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Portata della regolazione:
60 ~ 80 kPa
(0,6 ~ 0,8 kgf/cm
2,
9,0 ~ 12 psi)
Portata della regolazione:
100 ~ 120 kPa
(1,0 ~ 1,2 kgf/cm
2,
15 ~ 18 psi)
7 - 12

7 - 13
TUNSETTING
EC722011

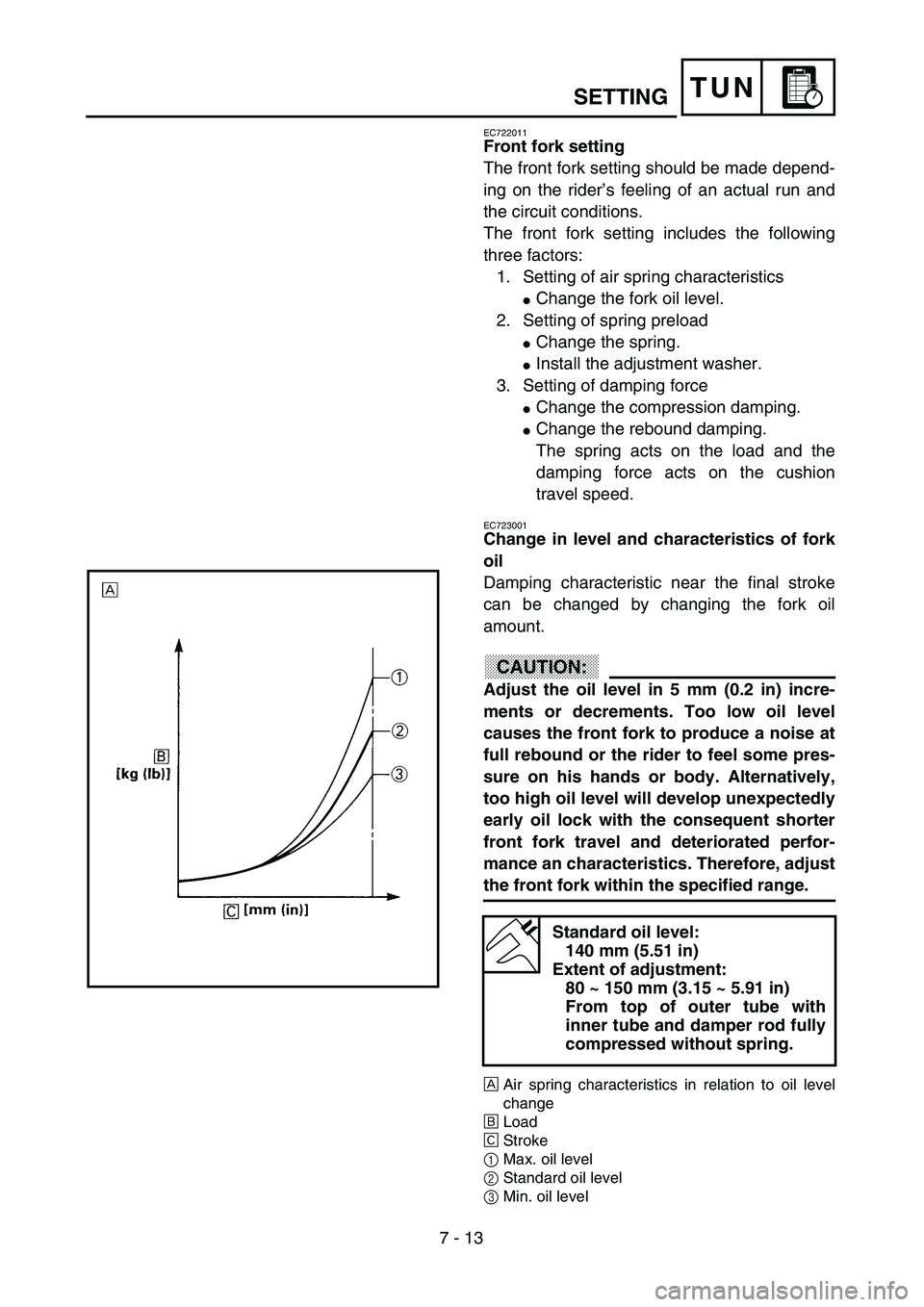

Front fork setting
The front fork setting should be made depend-
ing on the rider’s feeling of an actual run and
the circuit conditions.
The front fork setting includes the following
three factors:
1. Setting of air spring characteristics
Change the fork oil level.
2. Setting of spring preload
Change the spring.
Install the adjustment washer.
3. Setting of damping force
Change the compression damping.
Change the rebound damping.
The spring acts on the load and the
damping force acts on the cushion
travel speed.
EC723001
Change in level and characteristics of fork
oil
Damping characteristic near the final stroke
can be changed by changing the fork oil
amount.
CAUTION:
Adjust the oil level in 5 mm (0.2 in) incre-
ments or decrements. Too low oil level
causes the front fork to produce a noise at
full rebound or the rider to feel some pres-
sure on his hands or body. Alternatively,
too high oil level will develop unexpectedly
early oil lock with the consequent shorter
front fork travel and deteriorated perfor-
mance an characteristics. Therefore, adjust
the front fork within the specified range.
ÅAir spring characteristics in relation to oil level
change
ıLoad
ÇStroke
1Max. oil level
2Standard oil level
3Min. oil level
Standard oil level:
140 mm (5.51 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod fully
compressed without spring.
