YAMAHA YZ250F 2002 Manuale duso (in Italian)

–+ELEC
4. Einbauen:
TPS-Steckverbindung
5. Einstellen:
Leerlaufdrehzahl
Siehe hierzu den Abschnitt
“LEERLAUFDREHZAHL
EINSTELEN” in KAPITEL 3.
6. Die dünnen elektrischen Leiter
2 (Leitungsdrähte) in den
TPS-Kabelstecker 1 stecken,
wie in der Abbildung gezeigt,
und zur Prüfung das Prüfgerät
anschließen.
ACHTUNG:
Nicht die elektrischen Leiter wei-
ter als erforderlich einstecken,
da sonst die Wasserfestigkeit
des Steckers beeinträchtigt wer-
den kann.
Sicherstellen, daß sich kein Kurz-
schluß zwischen den Kontakten
entwickelt, da dadurch Schäden
an den elektrischen Bauteilen
verursacht werden können.
7. Den Motor starten.Positives (+) Kabel des Prüf-
gerätes → Gelbe Klemme 3
Negatives (–) Kabel des Prüfge-
rätes → Schwarze Klemme 4
8. Einstellen:
TPS-Ausgangsspannung
Einstellschritte:
Den Einbauwinkel von TPS 1 ein-
stellen, um die vorgeschriebene
Ausgangsspannung zu erhalten.
HINWEIS:
Die Ausgangsspannung akkurat
mit einem digitalen elektronische
Voltmeter mesen, das leichte Able-
sung kleiner Spannungen erlaubt.
TPS-Ausgangs-
spannungnung Prüfgerät-
Stellung
0,58–0,78 V DCV
4. Installer:
Fiche rapide du capteur de
papillon des gaz
5. Ajuster:
Vitesse de ralenti
Voir la section “REGLAGE
DU REGIME DE RALENTI”
dans le CHAPITRE 3.
6. Insérer les conducteurs électri-
ques fins 2 (fils) dans la fiche
rapide TPS 1, comme illustré, et
y connecter le manomètre.
ATTENTION:
Ne pas insérer les conducteurs élec-
triques plus que nécessaire sinon
l’étanchéité de la fiche rapide en est
réduite.
S’assurer qu’il n’y a aucun court-
circuit entre les bornes, ce qui pour-
rait endommager les composants
électriques.
7. Démarrer le moteur. Fil de l’appareil de contrôle (+) →
Fil jaune 3
Fil de l’appareil de contrôle (–) →
Fil noir 4
8. Régler:
la tension de sortie du TPS
Étapes de réglage :
Régler l’angle de montage du TPS 1
pour obtenir la tension de sortie spéci-
fiée.
N.B.:
Mesurer précisément la tension de sor-
tie avec un voltmètre électronique à
affichage numérique qui permet de
mieux lire les faibles tensions.
Tension de sor-
tie TPS Position du sélec-
teur de l’appareil
de contrôle
0,58 à 0,78 V DCV
4. Installare:
Sensore di posizione della val-
vola a farfalla
5. Regolare:
Regime del minimo
Fare riferimento al paragrafo
“REGOLAZIONE DEL
MINIMO” nel CAPITOLO 3.
6. Inserire i conduttori elettrici sot-
tili 2 (cavo) nell’accoppiatore
del sensore di posizione valvo a
farfalla 1, come illustrato e col-
legarvi il tester.
ATTENZIONE:
Non inserire i conduttori elettrici
più del necessario perché questo
può ridurre la funzione di imperme-
abilità dell’accoppiatore.
Accertarsi che non si creino corto-
circuiti tra i terminali perché le
componenti elettriche possono
rimanere danneggiate.
7. Avviare il motore.Conduttore (+) del tester →
Conduttore giallo 3
Conduttore (–) del tester →
Conduttore nero 4
8. Regolare:
Tensione di uscita del sensore
di posizione valvola a farfalla
Fasi di regolazione:
Regolare l’angolo di installazione del
sensore di posizione valvola a farfalla
1 per ottenere la tensione in uscita
desiderata.
NOTA:
Misurare accuratamente la tensione in
uscita con un voltmetro elettronico
digitale che permette una facile lettura
di piccole tensioni.
Tensione in uscita
del sensore di
posizione valvola
a farfallaPosizione del
selettore sul
tester
0,58 ~ 0,78 V DCV
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ
DROSSELKLAPPEN-POSITIONSSENSOR
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA
6 - 10

6 - 11
–+ELEC
9. Tighten:
Screw (throttle position sensor) 1
NOTE:
Tighten the screws (throttle position sensor)
using the T20 bit (tamper resistant fastener
type).
10. Stop the engine.
THROTTLE POSITION SENSOR INPUT
VOLTAGE INSPECTION
1. Disconnect the throttle position sensor
coupler.
2. Start the engine.
3. Inspect:
Throttle position sensor input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead → Blue lead 1
Tester (–) lead → Black/Blue lead 2
Throttle posi-
tion sensor
input voltageTester selector
position
4 ~ 6 V DCV-20
THROTTLE POSITION SENSOR SYSTEM

–+ELEC
9. Festziehen:
Schraube (Drosselklappen-
positionssensor) 1
HINWEIS:
Die Schrauben (Drosselklappenposi-
tionssensor) mit dem T20 Bit (ver-
stellfeste Befestigung) lösen.
10. Den Motor stoppen.
PRÜFEN DER TPS-EINGANGS-
SPANNUNG
1. Die Drosselklappenpositions-
sensor-Steckverbindung tren-
nen.
2. Den Motor starten.
3. Prüfen:
Drosselklappenpositionssen-
sor-Eingangsspannung
Außerhalb des Sollwerts →
Die CDI-Einheit austau-
schen.
Prüfgerätkabel (+) →
Blaues Kabel 1
Prüfgerätkabel (–) →
Schwarzes Kabel 2
Drosselklap-
penpositions-
sensor-
Eingangsspan-Prüfgeräte-
instellung
4–6 V DCV-20
9. Serrer:
Vis (capteur de papillon des
gaz) 1
N.B.:
Desserrer les vis (capteur de papillon des
gaz) à l’aide d’un embout T20 (pour vis
de type intraficable).
10. Arrêter le moteur.
CONTROLE DE LA TENSION
D’ENTREE DU CAPTEUR DE
PAPILLON DES GAZ
1. Débrancher la fiche rapide du
capteur de papillon des gaz.
2. Démarrer le moteur.
3. Contrôler:
Tension d’entrée du capteur de
papillon des gaz
Hors spécifications → Rempla-
cer le bloc CDI.
Fil (+) de multinètre → Fil bleu 1
Fil (–) de multinètre → Fil noir 2
Tension d’entrée
du capteur de
papillon des gaz Position du
sélecteur de
multinètre
4 à 6 V DCV-20
9. Serrare:
Vite (sensore di posizione della
valvola a farfalla) 1
NOTA:
Avvitare le viti (sensore di posizione
della valvola a farfalla) utilizzando la
punta T20 (tipo dispositivo di fissaggio
resistente alla manomissione).
10. Fermare il motore.
ISPEZIONE TENSIONE DI
INGRESSO SENSORE DELLA
POSIZIONE DELLA VALVOLA A
FARFALLA
1. Scollegare l’accoppiatore del sen-
sore di posizione della valvola a
farfalla.
2. Avviare il motore.
3. Ispezionare:
Tensione di ingresso sensore di
posizione della valvola a far-
falla
Fuori specifica → Sostituire
l’unità CDI.
Conduttore (+) del tester →
Conduttore blu 1
Conduttore (–) del tester →
Conduttore nero 2
Tensione di
ingresso sensore
di posizione della
valvola a farfallaPosizione
selettore
tester
4 ~ 6 V DCV-20
6 - 11
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ
DROSSELKLAPPEN-POSITIONSSENSOR
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA

7 - 1
TUN

EC700000
TUNING
EC710000
ENGINE
Carburetor setting

The air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.

Perform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:

It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING


The carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.

Never look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING

TUN

ABSTIMMUNG
MOTOR
Vergaser einstellen

Das Luft/Kraftstoffgemisch variiert
mit den atmosphärischen Bedin-
gungen. Daher muß die Einstel-
lung des Vergasers in Abhängig-
keit von Luftdruck, Feuchtigkeit
und Temperatur vorgenommen
werden.

Führen Sie eine Probefahrt durch,
um die ordnungsgemäße Motorlei-
stung (Ansprechverhalten des Mo-
tors) zu überprüfen sowie die Ver-
färbung der Zündkerze bzw. die
Ablagerungen darauf zu kontrollie-
ren. Wählen Sie unter Beachtung
dieser Punkte die bestmöglichen
Vergasereinstellungen aus.
HINWEIS:

Es wird empfohlen, die Vergaserein-
stellungen und Werte wie atmosphä-
rische Bedingungen, Zustand der
Strecke, Rundenzeiten usw. schrift-
lich festzuhalten, um zukünftige Ver-
gasereinstellungen zu erleichtern.
WARNUNG


Der Vergaser ist Bestandteil der
Kraftstoffanlage. Er muß daher
in einer gut belüfteten Umge-
bung montiert werden, in siche-
rer Entfernung von brennbaren
Stoffen und jeglichen Feuer-
quellen.

Schauen Sie niemals in den Ver-
gasereinlaß. Es können Flam-
men herausschießen, falls der
Motor beim Anlassen zurück-
schlägt. Kraftstoff kann aus der
Beschleunigungspumpe entwei-
chen, wenn der Vergaser
demontiert wurde.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
MISES AU POINT
MOTEUR
Réglage de carburateur

La qualité de l’émulsion air/essence
dépend des conditions atmosphéri-
ques. C’est pourquoi il est nécessaire
de régler le carburateur en fonction de
la pression atmosphérique, de la tem-
pérature, de l’humidité, etc.

Effectuer un test de conduite afin de
contrôler les performances du moteur
(p. ex. la réponse à l’accélération) et
l’état de la bougie (décoloration ou
encrassement). Régler ensuite le car-
burateur au vu des résultats obtenus.
N.B.:

Afin de faciliter les réglages de carbura-
teur ultérieurs, il est utile de conserver
toutes les données, c.-à.-d. les réglages
correspondant aux diverses conditions
atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT


Le carburateur fait partie du circuit
de carburant. Il est donc important
d’effectuer tout travail sur le carbu-
rateur dans un endroit bien aéré et
à une distance sûre d’objets inflam-
mables ou d’une source de flammes.

Ne jamais regarder à l’intérieur de
l’admission d’un carburateur. Des
flammes risquent de s’échapper du
tuyau en cas de ratés lors de la mise
en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la
pompe d’accélération lorsque le
carburateur est déposé.
7 - 1
MESSA A PUNTO
MOTORE
Registrazione del carburatore

La miscela aria/carburante varia a
seconda delle condizioni atmosferi-
che. Pertanto, è necessario prendere in
considerazione la pressione dell’aria,
la temperatura ambiente, l’umidità,
ecc., quando si registra il carburatore.

Effettuare un giro di prova per con-
trollare le prestazioni corrette del
motore (ad esempio risposta della val-
vola a farfalla) e lo scolorimento o il
grado di sporco della candela. Utiliz-
zare questi valori per determinare le
migliori registrazioni possibili per il
carburatore.
NOTA:

Si consiglia di prendere nota di tutte le
registrazioni del carburatore e delle con-
dizioni esterne (ad es., condizioni atmo-
sferiche, del manto stradale, del tempo
sul giro) per agevolare la successiva
registrazione del carburatore.
AVVERTENZA


Il carburatore è parte della linea
carburante. Pertanto, accertarsi di
installarlo in una zona ben aerata
lontano da oggetti infiammabili e da
fonti di calore.

Non guardare mai nell’ammissione
del carburatore. La tubazione
potrebbe emettere fiamme se il
motore ha un ritorno di fiamma
all’avviamento. Non scaricare ben-
zina dall’ugello della pompa di cir-
colazione quando si rimuove il
carburatore.






7

7 - 2
TUN
CAUTION:


The carburetor is extremely sensitive to
foreign matter (dirt, sand, water, etc.).
During installation, do not allow foreign
matter to get into the carburetor.

Always handle the carburetor and its
components carefully. Even slight
scratches, bends or damage to carbure-
tor parts may prevent the carburetor from
functioning correctly. Carefully perform
all servicing with the appropriate tools
and without applying excessive force.

When the engine is stopped or when
riding at no load, do not open and close
the throttle unnecessarily. Otherwise, too
much fuel may be discharged, starting
may become difficult or the engine may
not run well.

After installing the carburetor, check that
the throttle operates correctly and opens
and closes smoothly.
Atmospheric conditions and carburetor
settings
The air density (i.e., concentration of oxygen
in the air) determines the richness or lean-
ness of the air/fuel mixture. Therefore, refer
to the above table for mixture settings.
That is:

Higher temperature expands the air with its
resultant reduced density.

Higher humidity reduces the amount of oxy-
gen in the air by so much of the water vapor
in the same air.

Lower atmospheric pressure (at a high alti-
tude) reduces the density of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
SETTING

TUN
ACHTUNG:


Der Vergaser ist extrem emp-
findlich gegen Fremdkörper
(Schmutz, Sand, Wasser usw.).
Darauf achten, daß bei der Mon-
tage keine Fremdkörper in den
Vergaser gelangen.

Mit dem Vergaser und seinen
Bauteilen immer vorsichtig
umgehen. Selbst leichte Kratzer,
Krümmungen oder Beschädi-
gungen an Vergaserteilen kön-
nen zu Fehlfunktion des
Vergasers führen. Alle War-
tungsarbeiten mit geeignetem
Werkzeug und ohne übermäßi-
gen Krafteinsatz durchführen.

Wenn der Motor steht oder ohne
Last dreht, den Gasdrehgriff
nicht unnötig öffnen und schlie-
ßen. Andernfalls wird zuviel
Kraftstoff geliefert, was das
Anlassen erschwert oder den
Motorlauf beeinträchtigt.

Nach der Montage des Verga-
sers prüfen, ob die Drossel-
klappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen
und Einstellungen
Von der Luftdichte (die Sauerstoff-
konzentration in der Luft) hängt ab,
ob das Luft-Kraftstoff-Gemisch fett
oder mager ist. Beachten Sie
daher die obenstehende Tabelle
mit den Gemischeinstellungen.
Das heißt:

Eine höhere Temperatur führt zu
einer Ausdehnung der Luft und da-
mit zu einer geringeren Dichte.

Eine höhere Luftfeuchtigkeit redu-
ziert den Sauerstoffgehalt der Luft,
je mehr Wasserdampf die Luft ent-
hält.

Ein niedrigerer atmosphärischer
Druck (in großer Höhe) reduziert
die Dichte der Luft.
Luft-
temp.Feuch-
tig-
keitLuft-
druck
(Höhe)Gemisc
hEinstel-
lung
Hoch HochNiedrig
(hoch)FetterMage-
rer
Niedrig NiedrigHoch
(nied-
rig)Mage-
rerFetter
REGLAGE
EINSTELLUNG
REGISTRAZIONE
ATTENTION:


Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.

Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.

Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.

Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et régla-
ges de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-des-
sus.
La densité de l’air varie en fonction des
trois facteurs suivants:

La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.

Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.

Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempéra-
tureHumiditéPression
atmosphéri-
que
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus richePlus pau-
vre
Basse BasseHaute
(basse)Plus pau-
vrePlus riche
7 - 2
ATTENZIONE:


Il carburatore è estremamente sen-
sibile a materiale estraneo (sporco,
sabbia, acqua, ecc.). Durante
l’installazione, non fare penetrare
materiale estraneo nel carburatore.

Maneggiare sempre con molta cau-
tela il carburatore e i suoi compo-
nenti. Anche graffi, deformazioni e
anni lievi ai pezzi del carburatore ne
possono compromettere il funziona-
mento. Effettuare sempre con cau-
tela tutti gli interventi di
manutenzione utilizzando gli uten-
sili adatti e senza esercitare forza
eccessiva.

Quando si arresta il motore o
quando si guida in assenza di carico,
non aprire o chiudere senza neces-
sità la valvola a farfalla. Altrimenti
potrebbe venire scaricato troppo
carburante e potrebbe essere diffi-
cile avviare il motore oppure questo
potrebbe non funzionare corretta-
mente.

Dopo aver installato il carburatore,
controllare che la valvola a farfalla
venga azionata correttamente e si
apra e si chiuda agevolmente.
Condizioni atmosferiche e registra-
zione del carburatore
La densità dell’aria (cioè la concentra-
zione di ossigeno nell’aria) determina
se la miscela debba essere più ricca o
più povera. Pertanto, fare riferimento
alla tabella di cui sopra per la registra-
zione della miscela.
Quindi:

La temperatura più elevata espande
l’aria con una conseguente densità
ridotta.

Una umidità maggiore riduce la quan-
tità di ossigeno nell’aria in misura pro-
porzionale al vapore acqueo presente.

Una pressione atmosferica più bassa
(ad un’altitudine elevata) riduce la
densità dell’aria.
Temp.
dell’aria Umidità Pres-
sione
atmo-
sferica
(altitu-
dine) Miscela Regi-
strazione
Alta Alta Bassa
(alta) Più
ricca Più
povera
Bassa Bassa Alta
(bassa) Più
povera Più
ricca

7 - 3
TUN

SETTING

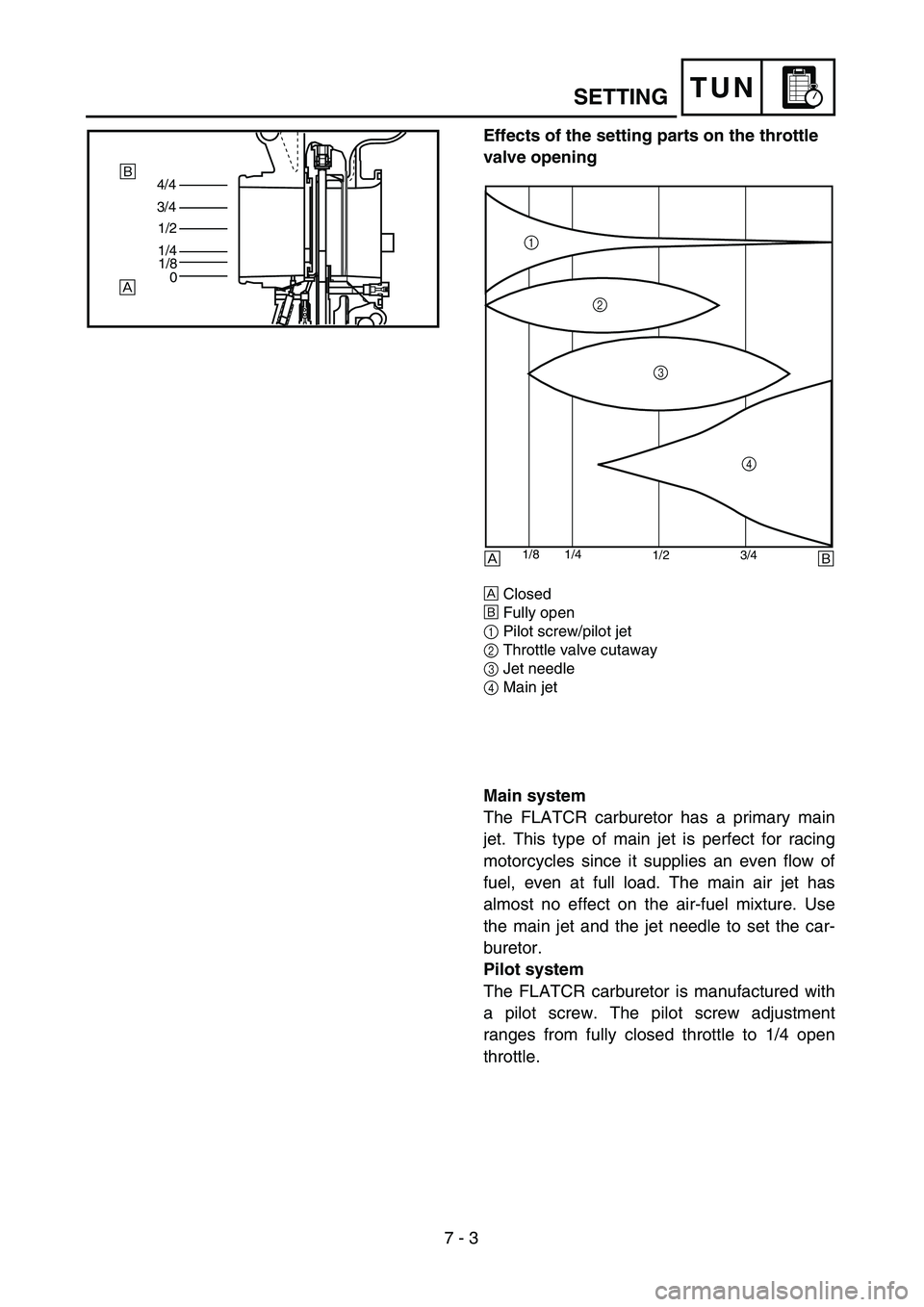

Effects of the setting parts on the throttle
valve opening
Å
Closed
ı
Fully open
1
Pilot screw/pilot jet
2
Throttle valve cutaway
3
Jet needle
4
Main jet
4/4
3/4
1/2
1/4
1/8
0ı
Å
1/2 3/4 1/4 1/8
1
2
3
4
Åı
Main system
The FLATCR carburetor has a primary main
jet. This type of main jet is perfect for racing
motorcycles since it supplies an even flow of
fuel, even at full load. The main air jet has
almost no effect on the air-fuel mixture. Use
the main jet and the jet needle to set the car-
buretor.
Pilot system
The FLATCR carburetor is manufactured with
a pilot screw. The pilot screw adjustment
ranges from fully closed throttle to 1/4 open
throttle.

TUN

REGLAGE
EINSTELLUNG
REGISTRAZIONE
Wirkung der Einstellteile in Bezug
auf die Öffnung der Drosselklappe
Å
Geschlossen
ı
Vollständig geöffnet
1
Leerlauf-Regulierschraube/Leerlauf-
düse
2
Drosselklappen-Ausschnitt
3
Düsennadel
4
Hauptdüse
Hauptsystem
Der FLATCR-Vergaser verfügt über
eine Primärhauptdüse. Diese Haupt-
düsenart eignet sich ausgezeichnet
für Rennmotorräder, da sie einen
gleichmäßigen Kraftstofffluß gewähr-
leistet, selbst bei Vollast. Die Haupt-
luftdüse hat so gut wie keinen Effekt
auf das Luft-Kraftstoff-Gemisch. Der
Vergaser kann mit der Hauptdüse und
der Düsennadel eingestellt werden.
Leerlaufsystem
Der FLATCR-Vergaser verfügt über
eine Leerlauf-Regulierschraube. Die
Einstellmöglichkeit der Leerlauf-
Regulierschraube reicht von ganz
geschlossener Drosselklappe bis zu
1/4 geöffneter Drosselklappe.

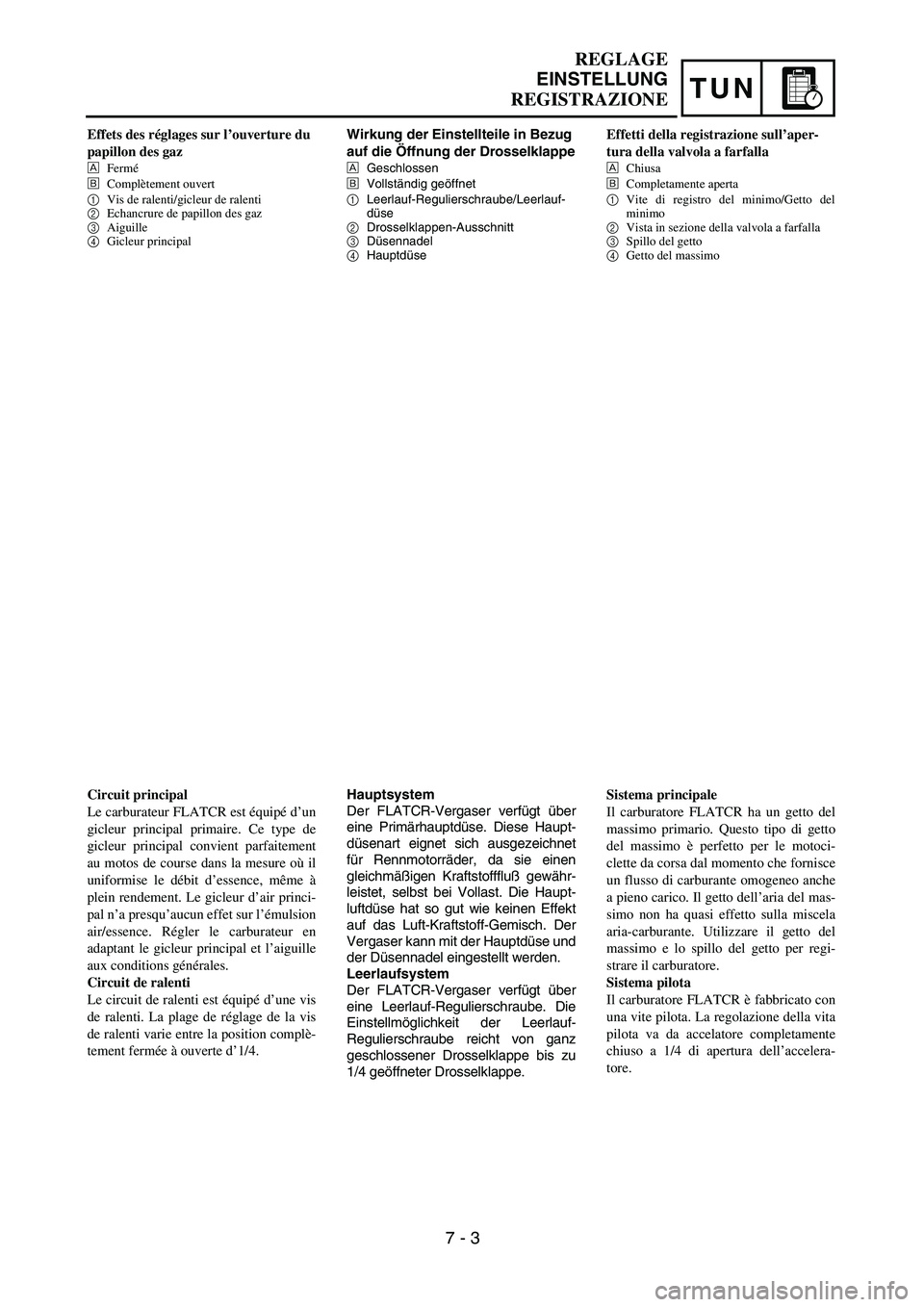

Effets des réglages sur l’ouverture du
papillon des gaz
Å
Fermé
ı
Complètement ouvert
1
Vis de ralenti/gicleur de ralenti
2
Echancrure de papillon des gaz
3
Aiguille
4
Gicleur principal
Circuit principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal convient parfaitement
au motos de course dans la mesure où il
uniformise le débit d’essence, même à
plein rendement. Le gicleur d’air princi-
pal n’a presqu’aucun effet sur l’émulsion
air/essence. Régler le carburateur en
adaptant le gicleur principal et l’aiguille
aux conditions générales.
Circuit de ralenti
Le circuit de ralenti est équipé d’une vis
de ralenti. La plage de réglage de la vis
de ralenti varie entre la position complè-
tement fermée à ouverte d’1/4.
7 - 3
Effetti della registrazione sull’aper-
tura della valvola a farfalla
Å
Chiusa
ı
Completamente aperta
1
Vite di registro del minimo/Getto del
minimo
2
Vista in sezione della valvola a farfalla
3
Spillo del getto
4
Getto del massimo
Sistema principale
Il carburatore FLATCR ha un getto del
massimo primario. Questo tipo di getto
del massimo è perfetto per le motoci-
clette da corsa dal momento che fornisce
un flusso di carburante omogeneo anche
a pieno carico. Il getto dell’aria del mas-
simo non ha quasi effetto sulla miscela
aria-carburante. Utilizzare il getto del
massimo e lo spillo del getto per regi-
strare il carburatore.
Sistema pilota
Il carburatore FLATCR è fabbricato con
una vite pilota. La regolazione della vita
pilota va da accelatore completamente
chiuso a 1/4 di apertura dell’accelera-
tore.

7 - 4
TUN

SETTING
1
Jet needle
2
Main air jet
3
Pilot air jet
4
Needle jet
5
Main jet
6
Pilot jet
7
Pilot screw
Main jet adjustment
The richness of the air-fuel mixture at full throt-
tle can be set by changing the main jet
1
.
If the air-fuel mixture is too rich or too lean, the
engine power will drop, resulting in poor accel-
eration.
Effects of changing the main jet (reference)
Å
Idle
ı
Fully open
Standard main jet #178
1/4 1/2 3/4
+10%
#178
–10%
#188
#168
Åı
