TUN

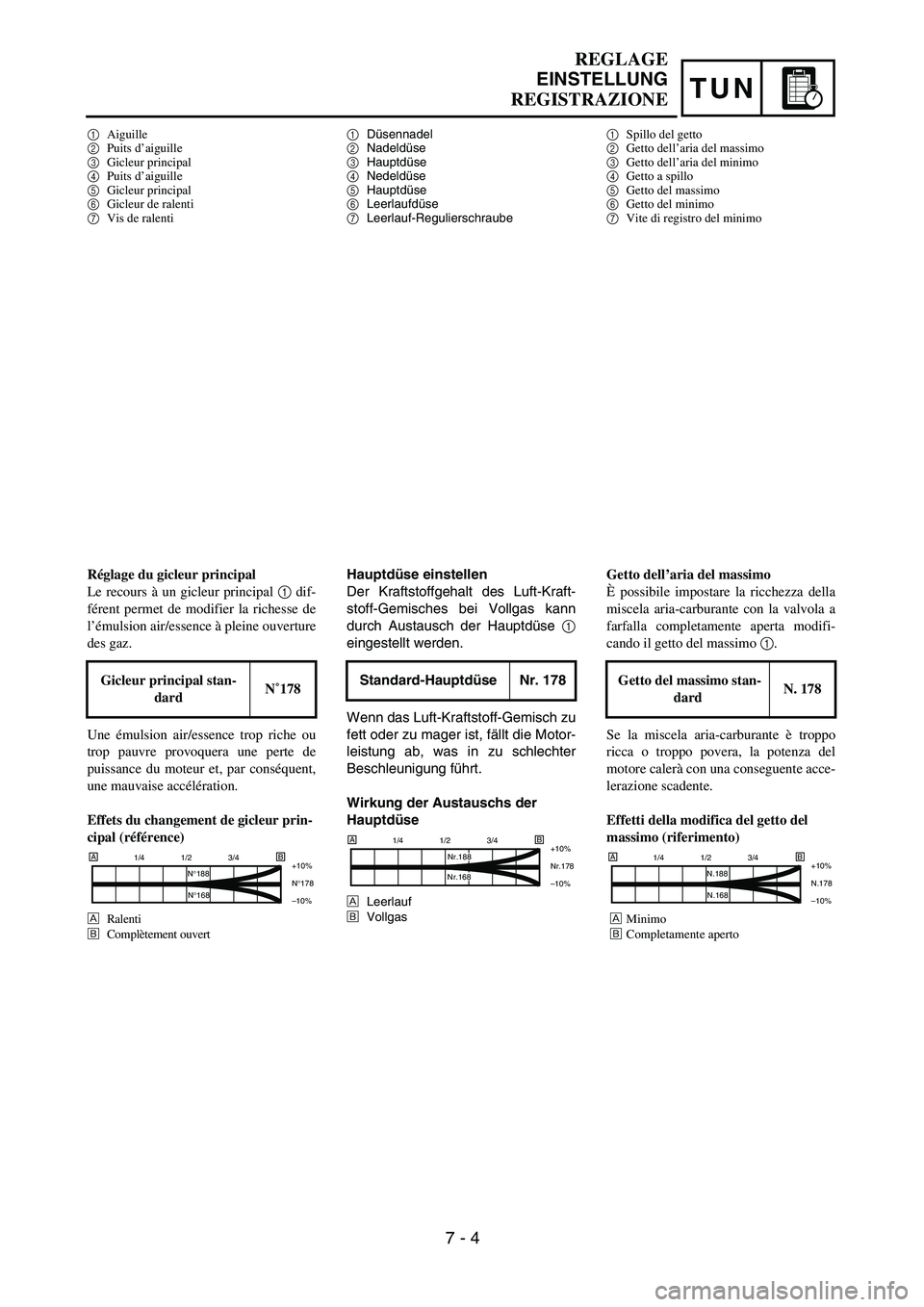

REGLAGE
EINSTELLUNG
REGISTRAZIONE
1
Düsennadel
2
Nadeldüse
3
Hauptdüse
4
Nedeldüse
5
Hauptdüse
6
Leerlaufdüse
7
Leerlauf-Regulierschraube
Hauptdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei Vollgas kann
durch Austausch der Hauptdüse
1
eingestellt werden.
Wenn das Luft-Kraftstoff-Gemisch zu
fett oder zu mager ist, fällt die Motor-
leistung ab, was in zu schlechter
Beschleunigung führt.
Wirkung der Austauschs der
Hauptdüse
Å
Leerlauf
ı
Vollgas
Standard-Hauptdüse Nr. 178
1/4 1/2 3/4
+10%
Nr.178
–10% AB
Nr.188
Nr.168
1Aiguille
2Puits d’aiguille
3Gicleur principal
4Puits d’aiguille
5Gicleur principal
6Gicleur de ralenti
7Vis de ralenti
Réglage du gicleur principal
Le recours à un gicleur principal 1 dif-
férent permet de modifier la richesse de
l’émulsion air/essence à pleine ouverture
des gaz.
Une émulsion air/essence trop riche ou
trop pauvre provoquera une perte de
puissance du moteur et, par conséquent,
une mauvaise accélération.
Effets du changement de gicleur prin-
cipal (référence)
ÅRalenti
ıComplètement ouvert
Gicleur principal stan-
dardN˚178
1/4 1/2 3/4
+10%
N°178
–10% AB
N°188
N°168
7 - 4
1Spillo del getto
2Getto dell’aria del massimo
3Getto dell’aria del minimo
4Getto a spillo
5Getto del massimo
6Getto del minimo
7Vite di registro del minimo
Getto dell’aria del massimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla completamente aperta modifi-
cando il getto del massimo 1.
Se la miscela aria-carburante è troppo
ricca o troppo povera, la potenza del
motore calerà con una conseguente acce-
lerazione scadente.
Effetti della modifica del getto del
massimo (riferimento)
ÅMinimo
ıCompletamente aperto
Getto del massimo stan-
dard N. 178
1/4 1/2 3/4
+10%
N.178
–10% AB
N.188
N.168
Page 622 of 666

7 - 5
TUN
SETTING
Pilot screw adjustment
The richness of the air-fuel mixture with the
throttle fully closed to 1/4 open can be set by
turning the pilot screw
1
. Turning in the pilot
screw will make the mixture lean at low
speeds, and turning it out will enrich it.
*For EUROPE
NOTE:
If the engine idling speed fluctuates, turn the
pilot screw only 1/2 of a turn in either direc-
tion.
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Effects of adjusting the pilot screw (reference)
Å
Idle
ı
Fully open
1
2-1/8 turns out
2
1-1/8 turns out
3
1-5/8 turns out
Standard pilot
screw position1-5/8
*1-1/2
(example)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Pilot jet adjustment
The richness of the air-fuel mixture with the
throttle open 1/4 or less can be set by adjust-
ing the pilot jet
1
.
Standard pilot jet #40
Page 623 of 666

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE

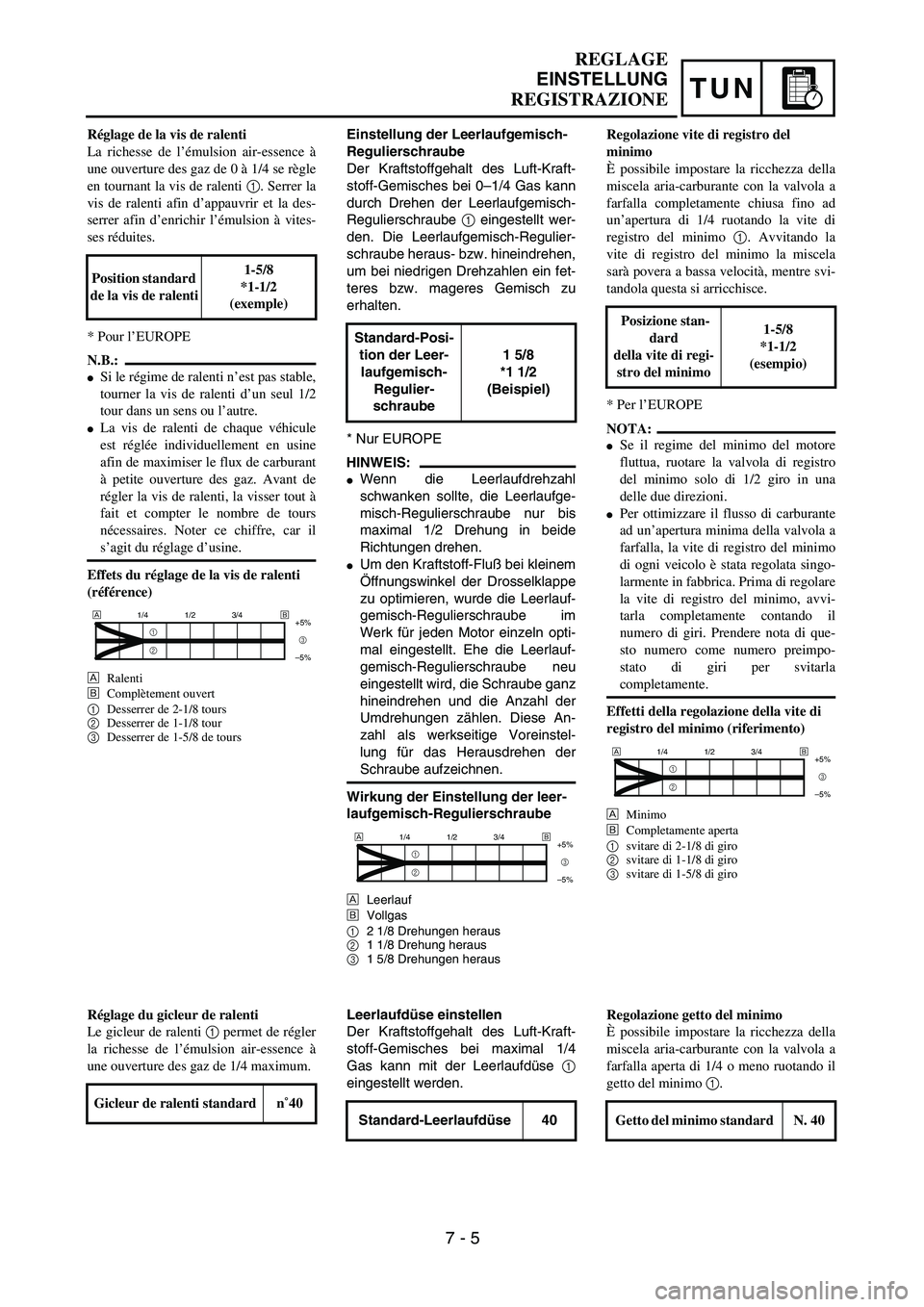

Einstellung der Leerlaufgemisch-
Regulierschraube
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei 0–1/4 Gas kann
durch Drehen der Leerlaufgemisch-
Regulierschraube 1 eingestellt wer-
den. Die Leerlaufgemisch-Regulier-
schraube heraus- bzw. hineindrehen,
um bei niedrigen Drehzahlen ein fet-
teres bzw. mageres Gemisch zu
erhalten.
* Nur EUROPE
HINWEIS:
Wenn die Leerlaufdrehzahl
schwanken sollte, die Leerlaufge-
misch-Regulierschraube nur bis
maximal 1/2 Drehung in beide
Richtungen drehen.
Um den Kraftstoff-Fluß bei kleinem
Öffnungswinkel der Drosselklappe
zu optimieren, wurde die Leerlauf-
gemisch-Regulierschraube im
Werk für jeden Motor einzeln opti-
mal eingestellt. Ehe die Leerlauf-
gemisch-Regulierschraube neu
eingestellt wird, die Schraube ganz
hineindrehen und die Anzahl der
Umdrehungen zählen. Diese An-
zahl als werkseitige Voreinstel-
lung für das Herausdrehen der
Schraube aufzeichnen.
Wirkung der Einstellung der leer-
laufgemisch-Regulierschraube
ÅLeerlauf
ıVollgas
12 1/8 Drehungen heraus
21 1/8 Drehung heraus
31 5/8 Drehungen heraus
Standard-Posi-
tion der Leer-
laufgemisch-
Regulier-
schraube1 5/8
*1 1/2
(Beispiel)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Leerlaufdüse einstellen
Der Kraftstoffgehalt des Luft-Kraft-
stoff-Gemisches bei maximal 1/4
Gas kann mit der Leerlaufdüse 1
eingestellt werden.
Standard-Leerlaufdüse 40
Réglage de la vis de ralenti
La richesse de l’émulsion air-essence à
une ouverture des gaz de 0 à 1/4 se règle
en tournant la vis de ralenti 1. Serrer la
vis de ralenti afin d’appauvrir et la des-
serrer afin d’enrichir l’émulsion à vites-
ses réduites.
* Pour l’EUROPE
N.B.:
Si le régime de ralenti n’est pas stable,
tourner la vis de ralenti d’un seul 1/2
tour dans un sens ou l’autre.
La vis de ralenti de chaque véhicule
est réglée individuellement en usine
afin de maximiser le flux de carburant
à petite ouverture des gaz. Avant de
régler la vis de ralenti, la visser tout à
fait et compter le nombre de tours
nécessaires. Noter ce chiffre, car il
s’agit du réglage d’usine.
Effets du réglage de la vis de ralenti
(référence)
ÅRalenti
ıComplètement ouvert
1Desserrer de 2-1/8 tours
2Desserrer de 1-1/8 tour
3Desserrer de 1-5/8 de tours
Position standard
de la vis de ralenti1-5/8
*1-1/2
(exemple)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Réglage du gicleur de ralenti
Le gicleur de ralenti 1 permet de régler
la richesse de l’émulsion air-essence à
une ouverture des gaz de 1/4 maximum.
Gicleur de ralenti standard n˚40
7 - 5
Regolazione vite di registro del
minimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla completamente chiusa fino ad
un’apertura di 1/4 ruotando la vite di
registro del minimo 1. Avvitando la
vite di registro del minimo la miscela
sarà povera a bassa velocità, mentre svi-
tandola questa si arricchisce.
* Per l’EUROPE
NOTA:
Se il regime del minimo del motore
fluttua, ruotare la valvola di registro
del minimo solo di 1/2 giro in una
delle due direzioni.
Per ottimizzare il flusso di carburante
ad un’apertura minima della valvola a
farfalla, la vite di registro del minimo
di ogni veicolo è stata regolata singo-
larmente in fabbrica. Prima di regolare
la vite di registro del minimo, avvi-
tarla completamente contando il
numero di giri. Prendere nota di que-
sto numero come numero preimpo-
stato di giri per svitarla
completamente.
Effetti della regolazione della vite di
registro del minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1svitare di 2-1/8 di giro
2svitare di 1-1/8 di giro
3svitare di 1-5/8 di giro
Posizione stan-
dard
della vite di regi-
stro del minimo 1-5/8
*1-1/2
(esempio)
1/4 1/2 3/4
+5%
–5%
1
23
Åı
Regolazione getto del minimo
È possibile impostare la ricchezza della
miscela aria-carburante con la valvola a
farfalla aperta di 1/4 o meno ruotando il
getto del minimo 1.
Getto del minimo standard N. 40
Page 624 of 666

7 - 6
TUN
SETTING
Effects of adjusting the pilot jet (reference)
Å
Idle
ı
Fully open
1/4 1/2 3/4
+5%
–5%
#42
#38#40
Å
ı
Jet needle groove position adjustment
Adjusting the jet needle
1
position affects the
acceleration when the throttle is 1/8 to 3/4
open.
1. Too rich at intermediate speeds
Rough engine operation is felt and the
engine will not pick up speed smoothly. In
this case, step up the jet needle clip by
one groove and move down the needle to
lean out the mixture.
2. Too lean at intermediate speeds
The engine breathes hard and will not
pick up speed quickly.
Step down the jet needle clip by one
groove and move up the needle to enrich
the mixture.
Effects of changing the jet needle groove
position (reference)
ÅIdle
ıFully open
1No.5 groove
2No.3 groove
3No.4 groove
Standard clip position No.4 groove
1/4 1/2 3/4
+10%
–10%
1
23
ı Å
Page 625 of 666

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Wirkung der Einstellung der Leer-
laufdüse
ÅLeerlauf
ıVollgas
1/4 1/2 3/4
+5%
–5%
Nr.42
Nr.38Nr.40
Å
ı
Düsennadel-Clip-Position ändern
Die Einstellung der Düsennadel-Clip-
Position 1 beeinflußt die Beschleu-
nigung bei 1/8-3/4 geöffnetem Gas-
drehgriff.
1. Zu fett bei mittleren Drehzah-
len
Rauher Motorlauf wird festge-
stellt, und der Motor beschleu-
nigt nicht glatt. In diesem Fall
den Düsennadel-Clip um eine
Nut höher stellen, um die Dü-
sennadel absenken und ein
magereres Gemisch zu erhal-
ten.
2. Zu mager bei mittleren Dreh-
zahlen
Der Motor “atmet schwer” und
beschleunigt nicht schnell.
Den Düsennadel-Clip um eine
Nut tiefer stellen, um die Nadel
anzuheben und ein fetteres
Gemisch zu erhalten.
Wirkung der Änderung der Düsen-
nadel-Clip-Position
ÅLeerlauf
ıVollgas
15 Nut
23 Nut
34 Nut
Standard-Clip-Posi-
tion4. Nut
1/4 1/2 3/4
+10%
–10% AB
1
23
Effets du réglage du gicleur de ralenti
(référence)
ÅRalenti
ıComplètement ouvert
1/4 1/2 3/4
+5%
–5%
N°42
N°38N°40
Å
ı
Réglage de la position de l’aiguille
La position de l’aiguille 1 détermine
l’accélération à une ouverture des gaz de
1/8 à 3/4.
1. Trop riche à des vitesses intermé-
diaires
Le moteur réagit durement et
l’accélération est irrégulière. Il
convient alors afin d’appauvrir
l’émulsion, de rehausser d’un
cran le clip d’accrochage de
l’aiguille pour que l’aiguille
redescende.
2. Trop pauvre à des vitesses inter-
médiaires
Le moteur crachote et accélère
trop lentement.
Il faut enrichir l’émulsion en
abaissant d’un cran le clip
d’accrochage de l’aiguille afin de
relever celle-ci.
Effets du changement de position de
l’aiguille (référence)
ÅRalenti
ıComplètement ouvert
1Rainure n˚5
2Rainure n˚3
3Rainure n˚4
Position standard du clipRainure
n˚4
1/4 1/2 3/4
+10%
–10% AB
1
23
7 - 6
Effetti della regolazione del getto del
minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1/4 1/2 3/4
+5%
–5%
N.42
N.38N.40
Å
ı
Regolazione della posizione della sca-
nalatura dello spillo del getto
La regolazione della posizione dello
spillo del getto 1 influenza l’accelera-
zione quando la valvola a farfalla è
aperta da 1/8 a 3/4.
1. Troppo ricca a velocità interme-
die
Si avverte un azionamento diffi-
cile del motore e il motore non
prende velocità facilmente. In
questo caso, passare il fermaglio
a graffa dello spillo del getto alla
scanalatura superiore e abbassare
lo spillo per impoverire la
miscela.
2. Troppo povera a velocità inter-
medie
Il motore respira a fatica e non
prende velocità facilmente.
In questo caso, passare il ferma-
glio a graffa dello spillo del getto
alla scanalatura inferiore e solle-
vare lo spillo per arricchire la
miscela.
Effetti della modifica della posizione
della scanalatura dello spillo del getto
del minimo (riferimento)
ÅMinimo
ıCompletamente aperta
1Scanalatura N. 5
2Scanalatura N. 3
3Scanalatura N. 4
Posizione standard fer-
maglio a graffa Scana-
latura
N. 4
1/4 1/2 3/4
+10%
–10% AB
1
23
Page 626 of 666

7 - 7
TUN

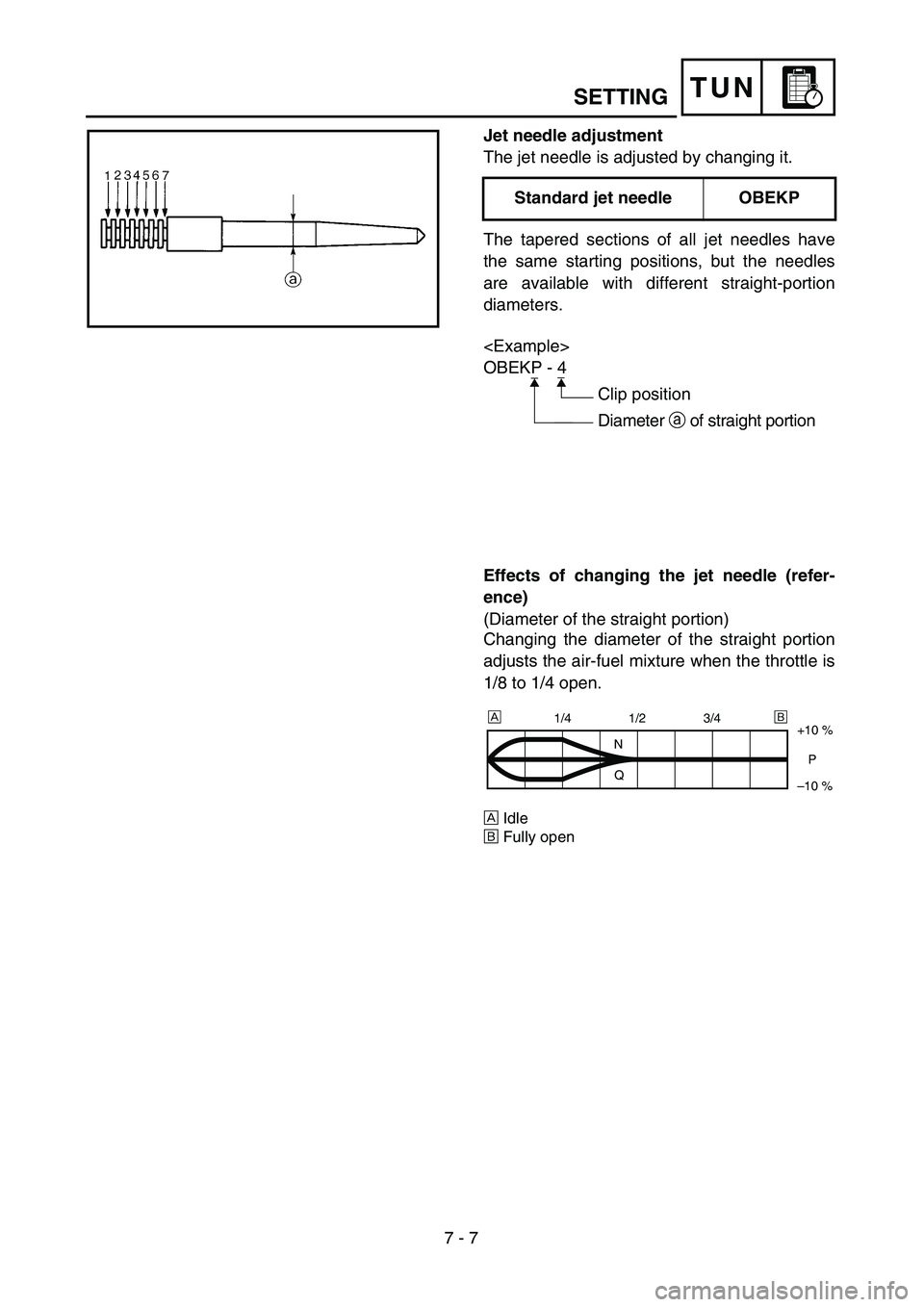

Jet needle adjustment
The jet needle is adjusted by changing it.
The tapered sections of all jet needles have
the same starting positions, but the needles
are available with different straight-portion
diameters.Standard jet needle OBEKP
OBEKP - 4
Clip position
Diameter a of straight portion
Effects of changing the jet needle (refer-
ence)
(Diameter of the straight portion)
Changing the diameter of the straight portion
adjusts the air-fuel mixture when the throttle is
1/8 to 1/4 open.
ÅIdle
ıFully open
+10 %
P
–10 %N
Q
1/4 1/2 3/4ı Å
SETTING
Page 627 of 666

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Düsennadel einstellen
Die Düsennadel wird eingestellt,
indem sie ausgetauscht wird.
Der konische Teil hat bei jeder
Düsennadel für dieses Modell die-
selbe Länge; die Nadeln sind aber in
Ausführungen mit unterschiedlichen
Konuswinkeln und unterschiedlichen
Durchmessern des geraden Teils
erhältlich. Standard-Düsennadel OBEKP
OBEKP - 4
Clip-Position
Durchmesser a des
geraden Teils
Wirkung des Austausch
s der Düsennadel
(Durchmesser des geraden Teils)
Der Durchmesser des geraden Teils
beeinflußt das Luft-Kraftstoff-
Gemisch bei 1/8–1/4 geöffnetem
Gasdrehgriff.
ÅLeerlauf
ıVollgas
1/4 1/2 3/4
+10%
P
–10% AB
N
Q

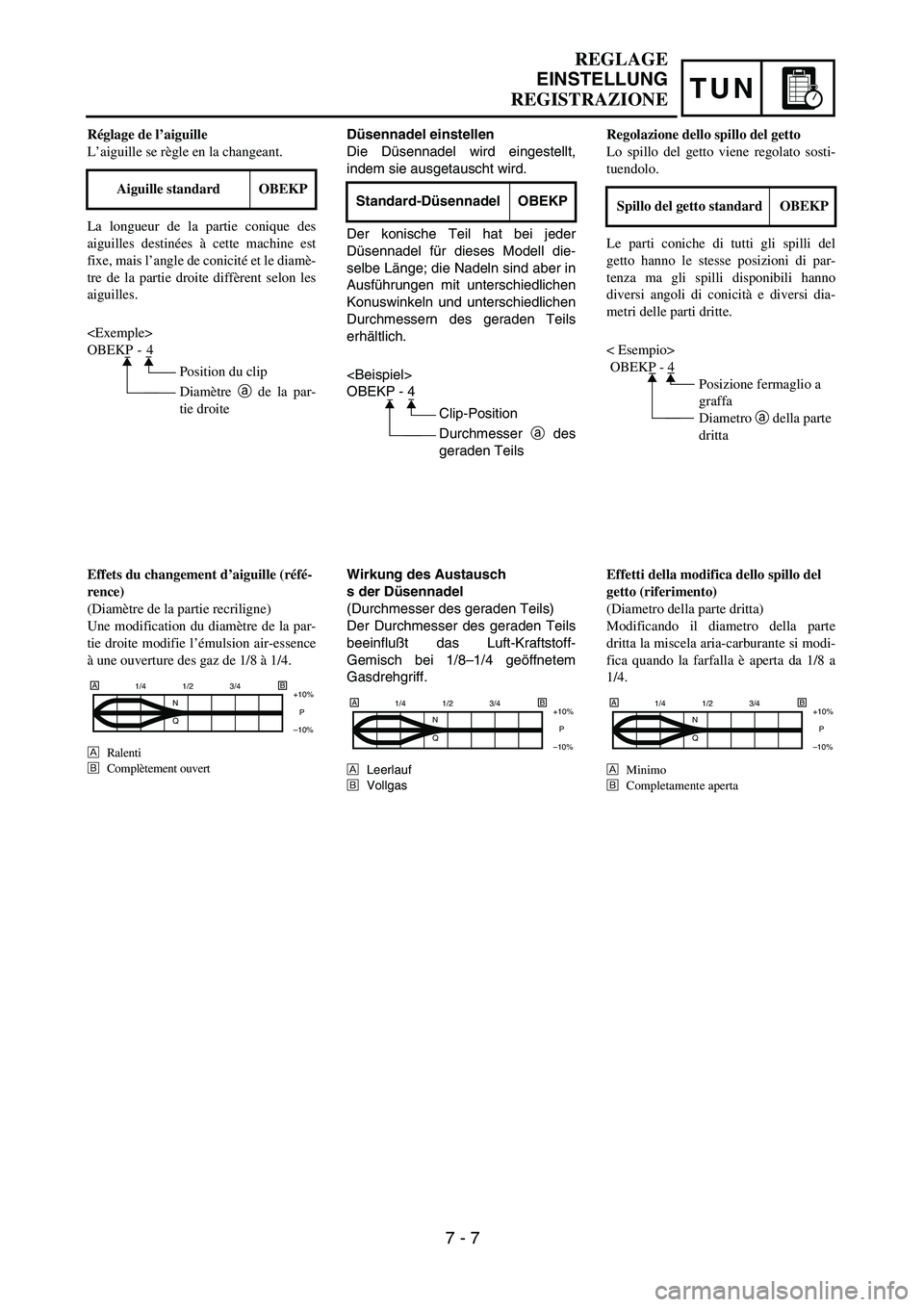

Réglage de l’aiguille
L’aiguille se règle en la changeant.
La longueur de la partie conique des
aiguilles destinées à cette machine est
fixe, mais l’angle de conicité et le diamè-
tre de la partie droite diffèrent selon les
aiguilles.Aiguille standard OBEKP
OBEKP - 4
Position du clip
Diamètre a de la par-
tie droite
Effets du changement d’aiguille (réfé-
rence)
(Diamètre de la partie recriligne)
Une modification du diamètre de la par-
tie droite modifie l’émulsion air-essence
à une ouverture des gaz de 1/8 à 1/4.
ÅRalenti
ıComplètement ouvert
1/4 1/2 3/4
+10%
P
–10% AB
N
Q
7 - 7
Regolazione dello spillo del getto
Lo spillo del getto viene regolato sosti-
tuendolo.
Le parti coniche di tutti gli spilli del
getto hanno le stesse posizioni di par-
tenza ma gli spilli disponibili hanno
diversi angoli di conicità e diversi dia-
metri delle parti dritte. Spillo del getto standard OBEKP
< Esempio>
OBEKP - 4
Posizione fermaglio a
graffa
Diametro a della parte
dritta
Effetti della modifica dello spillo del
getto (riferimento)
(Diametro della parte dritta)
Modificando il diametro della parte
dritta la miscela aria-carburante si modi-
fica quando la farfalla è aperta da 1/8 a
1/4.
ÅMinimo
ıCompletamente aperta
1/4 1/2 3/4
+10%
P
–10% AB
N
Q
Page 628 of 666

7 - 8
TUN
Leak jet adjustment (accelerator pump
adjustment)
The leak jet 1 is a setting part that adjusts the
flow of fuel discharged by the accelerator
pump. Since the accelerator pump operates
only when throttle is open, the leak jet is used
to adjust a fuel mixture ratio for quick throttle
opening and is therefore different from other
setting parts that adjust a fuel mixture for each
throttle opening (each engine speed).
1. The engine breathes hard in quick throt-
tle opening.
Select a leak jet having lower calibrating
No. than standard to enrich the mixture.
2. Rough engine operation is felt in quick
throttle opening.
Select a leak jet having higher calibrating
No. than standard to lean out the mixture.
*For EUROPEStandard leak jet#100
* #951
Relationship with throttle opening
The flow of the fuel through the carburetor
main system is controlled by the main jet and
then, it is further regulated by the area
between the main nozzle and the jet needle.
The fuel flow relates to the diameter of the
straight portion of the jet needle with the throt-
tle 1/8 to 1/4 open and relates to the clip posi-
tion with the throttle 1/8 to 3/4 open.
Therefore, the fuel flow is balanced at each
stage of throttle opening by the combination of
the jet needle straight portion diameter and
clip position.
SETTING
Page 629 of 666

TUN
Leckdüseneinstellung (Gaspum-
peneinstellung)
Die Leckdüse 1 ist ein Einstellteil,
das den von der Gaspumpe abgege-
benen Kraftstofffluß regelt. Da die
Gaspumpe nur arbeitet, wenn die
Drosselklappe offen ist, wird die
Leckdüse zur Einstellung eines
Kraftstoffmischverhältnisses für
schnelle Drosselklappenöffnung ver-
wendet und unterscheidet sich
darum von anderen Einstellteilen, die
eine Kraftstoffmischung für jede
Drosselklappenöffnung (jede Motor-
drehzahl) einstellen.
1. Dier Motor atmet schwer bei
schneller Drosselklappenöff-
nung.
Eine Leckdüse wählen, die
eine höhere Kalibriernr. als die
Standardnr. hat, um die Mi-
schung anzureichern.
2. Rauher Motorlauf wird bei
schneller Drosselklappenöff-
nung spürbar.
Eine Leckdüse mit einer nied-
rigeren Kalibriernr. als die
Standardn. wählen, um die Mi-
schung abzumagern.
* Nur EUROPEStandardleckdüseNr. 100
* Nr. 95
Zusammenhang mit der Gasdreh-
grifföffnung
Die durch das Vergaser-Hauptsy-
stem strömende Luftmenge wird
durch die Hauptdüse geregelt und
danach weiter durch die Fläche zwi-
schen der Hauptdüse und der
Düsennadel kontrolliert.
Der Kraftstofffluß entspricht bei etwa
1/8–1/4 Gasdrehgriff dem Durch-
messer des geraden Teils der
Düsennadel, bei etwa 1/8–3/4 Gas
dagegen der Düsennadel-Clip-Posi-
tion.
Daher wird der Kraftstofffluß an jeder
Stufe der Gasdrehgrifföffnung durch
die Kombination des Durchmessers
des geraden Teils der Düsennadel
und der Düsennadel-Clip-Position
ausgeglichen.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Réglage du gicleur de fuite (réglage de
pompe d’accélérateur)
Le gicleur de fuite 1 est une pièce qui
ajuste le débit de carburant sortant de la
pompe d’accélérateur. Comme la pompe
d’accélérateur ne fonctionne que lors-
que le papillon des gaz est ouvert, le
gicleur de fuite sert à régler le mélange
du carburant lors d’une ouverture rapide
du papillon, et diffère en ceci des autres
pièces servant à régler le mélange de car-
burant à chaque ouverture du papillon
(pour chaque vitesse du moteur).
1. Si le moteur respire difficilement
lors d’une ouverture rapide du
papillon.
Sélectionner un gicleur de fuite
ayant un plus grand N˚ de calibre
que le gicleur standard pour enri-
chir le mélange.
2. Si le moteur tourne irrégulière-
ment lors d’une ouverture rapide
du papillon.
Sélectionner un gicleur de fuite
ayant un plus petit N˚ de calibre
que le gicleur standard pour
réduire le mélange.
* Pour l’EUROPE Gicleur de fuite standardN˚ 100
* N˚ 95
Rapport avec l’ouverture des gaz
Le débit d’essence dans le circuit princi-
pal du carburateur est contrôlé par le
gicleur principal ainsi que par la distance
entre le diffuseur et l’aiguille.
Le débit dépend du diamètre de la por-
tion droite de l’aiguille à une ouverture
des gaz de 1/8 à 1/4 et dépend de la posi-
tion du clip à une ouverture des gaz de 1/
8 à 3/4.
Le débit d’essence est réglé à chaque
degré d’ouverture des gaz par une com-
binaison des facteurs suivants: diamètre
de la partie droite de l’aiguille et position
du clip.
7 - 8
Regolazione getto di diffusione (rego-
lazione pompa di circolazione)
Il getto di diffusione 1 è un pezzo per la
messa a punto che regola il flusso di car-
burante scaricato dalla pompa di circola-
zione. Dal momento che la pompa di
circolazione funzione solo quando la
valvola a farfalla è aperta, il getto di dif-
fusione viene utilizzato per regolare un
rapporto di miscela di carburante per una
rapida apertura della valvola a farfalla ed
è quindi diverso dagli altri pezzi per la
messa a punto che regolano una miscela
di carburante per ogni apertura della val-
vola a farfalla (per ogni velocità del
motore).
1. Il motore respira a fatica in occa-
sione di apertura rapida della val-
vola a farfalla.
Selezionare un getto di diffusione
con un numero di calibratura
maggiore rispetto al normale per
arricchire la miscela.
2. All’apertura rapida della valvola
a farfalla il motore funziona male.
Selezionare un getto di diffusione
con un numero di calibratura
minore rispetto al normale per
impoverire la miscela.
* Per l’EUROPE Getto di diffusione nor-
male N. 100
* N. 95
Rapporto con l’apertura dell’accele-
ratore
Il flusso del carburante attraverso il
sistema principale del carburatore è con-
trollolato dal getto principale e poi viene
regolato ulteriormente dall’area tra
l’ugello principale e l’ago di spruzzo.
Il flusso del carburante è relativo al dia-
metro della parte diritta dell’ago di
spruzzo con l’acceleratore aperto da 1/8
a 1/4 e relativo alla posizione del ferma-
glio con l’acceleratore aperto da 1/8 a
3/4.
Di conseguenza, il flusso del carburante
è bilanciato a ciascuno stadio di apertura
dell’acceleratore dalla combinazione di
diametro della parte diritta dell’ago di
spruzzo e posizione del fermaglio.
Page 630 of 666

7 - 9
TUNSETTING
EC71Q000

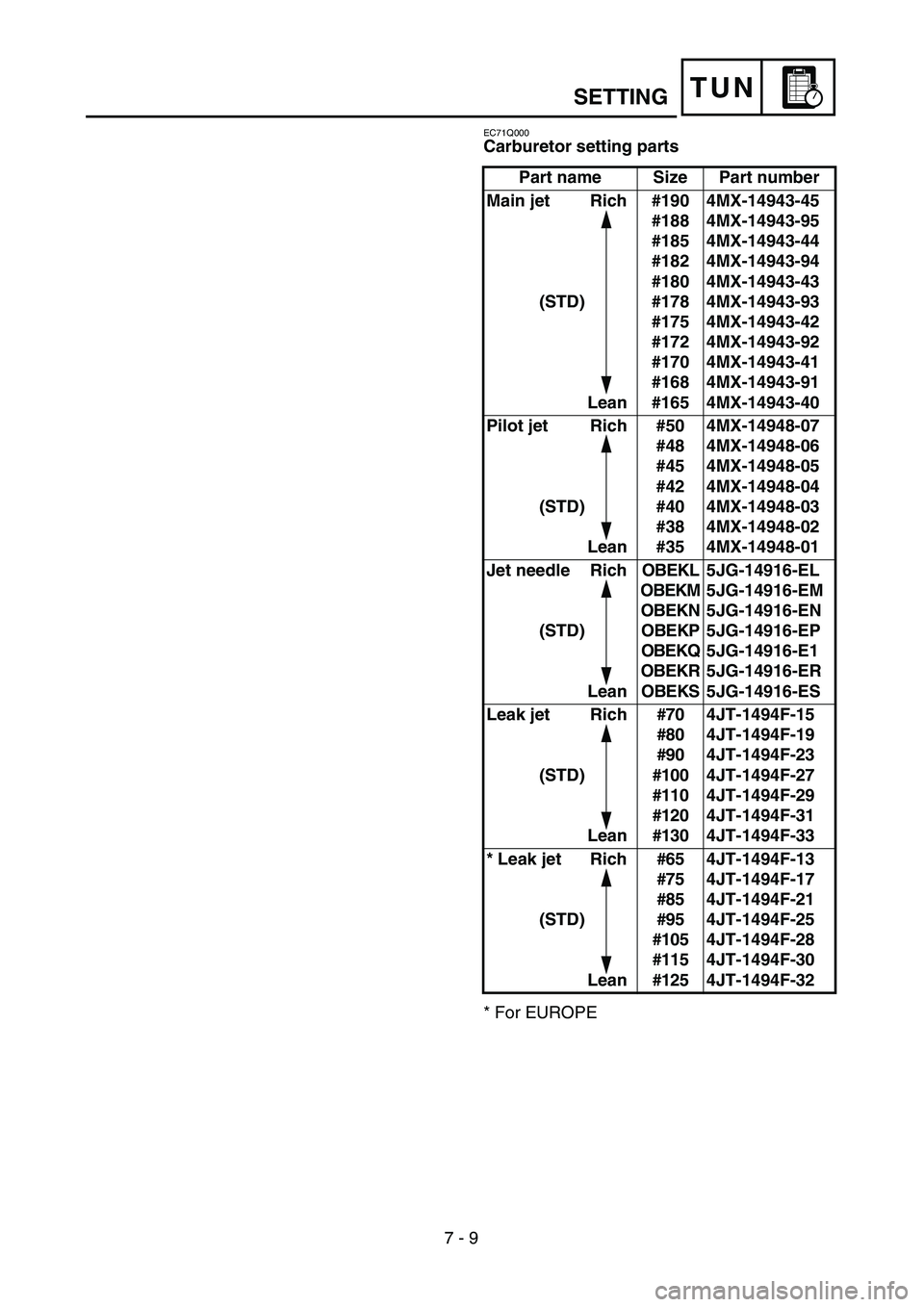

Carburetor setting parts
* For EUROPEPart name Size Part number
Main jet Rich
(STD)
Lean#190
#188
#185
#182
#180
#178
#175
#172
#170
#168
#1654MX-14943-45
4MX-14943-95
4MX-14943-44
4MX-14943-94
4MX-14943-43
4MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
Pilot jet Rich
(STD)
Lean#50
#48
#45
#42
#40
#38
#354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Jet needle Rich
(STD)
LeanOBEKL
OBEKM
OBEKN
OBEKP
OBEKQ
OBEKR
OBEKS5JG-14916-EL
5JG-14916-EM
5JG-14916-EN
5JG-14916-EP
5JG-14916-E1
5JG-14916-ER
5JG-14916-ES
Leak jet Rich
(STD)
Lean#70
#80
#90
#100
#110
#120
#1304JT-1494F-15
4JT-1494F-19
4JT-1494F-23
4JT-1494F-27
4JT-1494F-29
4JT-1494F-31
4JT-1494F-33
* Leak jet Rich
(STD)
Lean#65
#75
#85
#95
#105
#115
#1254JT-1494F-13
4JT-1494F-17
4JT-1494F-21
4JT-1494F-25
4JT-1494F-28
4JT-1494F-30
4JT-1494F-32
