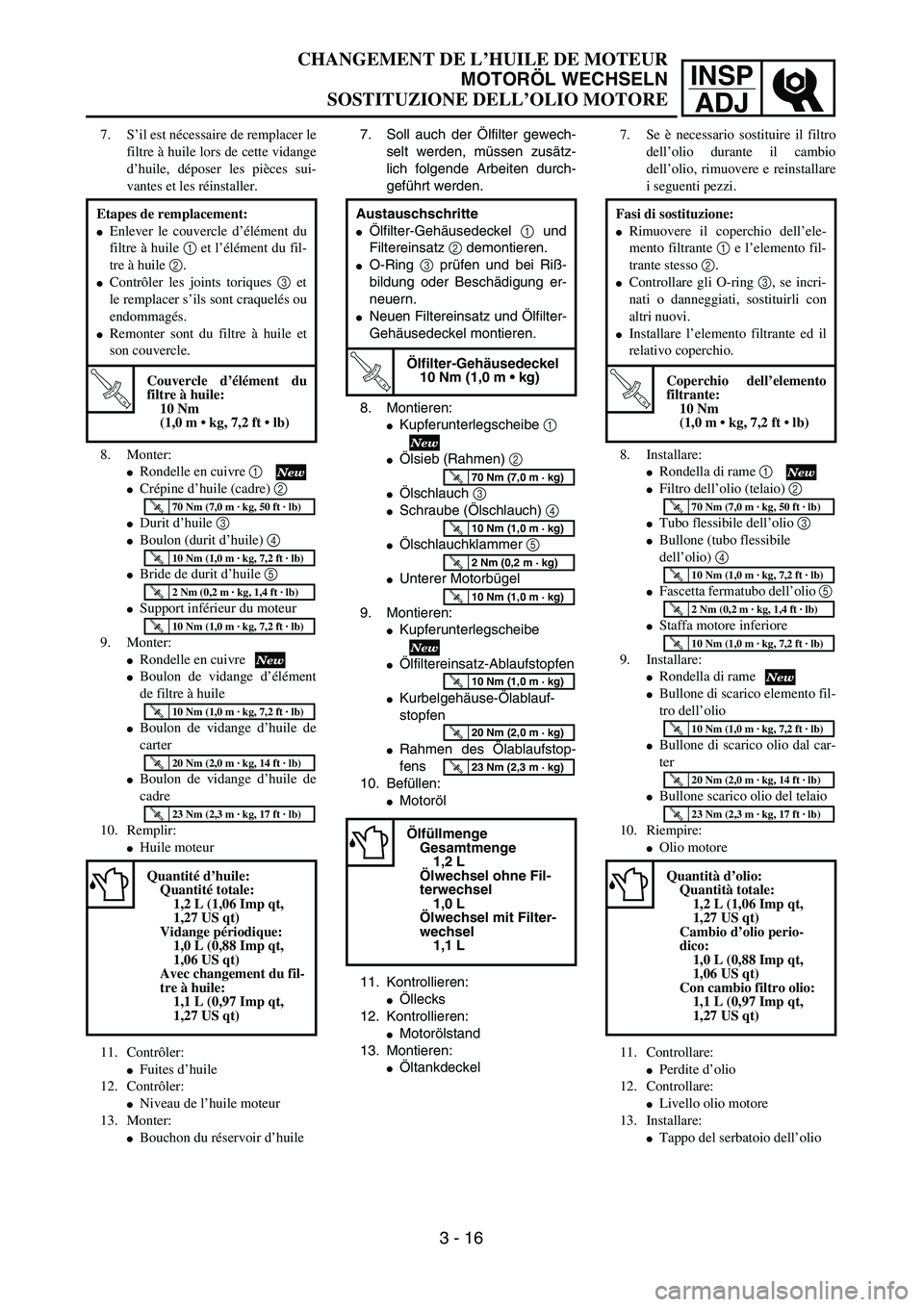

CHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
7. Soll auch der Ölfilter gewech-
selt werden, müssen zusätz-
lich folgende Arbeiten durch-
geführt werden.
8. Montieren:
Kupferunterlegscheibe 1
Ölsieb (Rahmen) 2
Ölschlauch 3
Schraube (Ölschlauch) 4
Ölschlauchklammer 5
Unterer Motorbügel
9. Montieren:
Kupferunterlegscheibe
Ölfiltereinsatz-Ablaufstopfen
Kurbelgehäuse-Ölablauf-
stopfen
Rahmen des Ölablaufstop-
fens
10. Befüllen:
Motoröl
11. Kontrollieren:
Öllecks
12. Kontrollieren:
Motorölstand
13. Montieren:
Öltankdeckel Austauschschritte
Ölfilter-Gehäusedeckel 1 und
Filtereinsatz 2 demontieren.
O-Ring 3 prüfen und bei Riß-
bildung oder Beschädigung er-
neuern.
Neuen Filtereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel
10 Nm (1,0 m • kg)
Ölfüllmenge
Gesamtmenge
1,2 L
Ölwechsel ohne Fil-
terwechsel
1,0 L
Ölwechsel mit Filter-
wechsel
1,1 L
T R..70 Nm (7,0 m · kg)
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
7. S’il est nécessaire de remplacer le
filtre à huile lors de cette vidange
d’huile, déposer les pièces sui-
vantes et les réinstaller.
8. Monter:
Rondelle en cuivre 1
Crépine d’huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Bride de durit d’huile 5
Support inférieur du moteur
9. Monter:
Rondelle en cuivre
Boulon de vidange d’élément
de filtre à huile
Boulon de vidange d’huile de
carter
Boulon de vidange d’huile de
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Contrôler:
Niveau de l’huile moteur
13. Monter:
Bouchon du réservoir d’huile Etapes de remplacement:
Enlever le couvercle d’élément du
filtre à huile 1 et l’élément du fil-
tre à huile 2.
Contrôler les joints toriques 3 et
le remplacer s’ils sont craquelés ou
endommagés.
Remonter sont du filtre à huile et
son couvercle.
T R..
Couvercle d’élément du
filtre à huile:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Quantité d’huile:
Quantité totale:
1,2 L (1,06 Imp qt,
1,27 US qt)
Vidange périodique:
1,0 L (0,88 Imp qt,
1,06 US qt)
Avec changement du fil-
tre à huile:
1,1 L (0,97 Imp qt,
1,27 US qt)
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
7. Se è necessario sostituire il filtro
dell’olio durante il cambio
dell’olio, rimuovere e reinstallare
i seguenti pezzi.
8. Installare:
Rondella di rame 1
Filtro dell’olio (telaio) 2
Tubo flessibile dell’olio 3
Bullone (tubo flessibile
dell’olio) 4
Fascetta fermatubo dell’olio 5
Staffa motore inferiore
9. Installare:
Rondella di rame
Bullone di scarico elemento fil-
tro dell’olio
Bullone di scarico olio dal car-
ter
Bullone scarico olio del telaio
10. Riempire:
Olio motore
11. Controllare:
Perdite d’olio
12. Controllare:
Livello olio motore
13. Installare:
Tappo del serbatoio dell’olio Fasi di sostituzione:
Rimuovere il coperchio dell’ele-
mento filtrante 1 e l’elemento fil-
trante stesso 2.
Controllare gli O-ring 3, se incri-
nati o danneggiati, sostituirli con
altri nuovi.
Installare l’elemento filtrante ed il
relativo coperchio.
T R..
Coperchio dell’elemento
filtrante:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Quantità d’olio:
Quantità totale:
1,2 L (1,06 Imp qt,
1,27 US qt)
Cambio d’olio perio-
dico:
1,0 L (0,88 Imp qt,
1,06 US qt)
Con cambio filtro olio:
1,1 L (0,97 Imp qt,
1,27 US qt)
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
3 - 16

3 - 17
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure check bolt
1.
Start the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
Check oil passages and oil pump for dam-
age or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
10 Nm (1.0 m • kg, 7.2 ft • lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw 1
Adjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the factory-set
number of turns.
Pilot screw:
1-5/8 turns out (example)
OIL PRESSURE INSPECTION/
PILOT SCREW ADJUSTMENT

INSP
ADJ

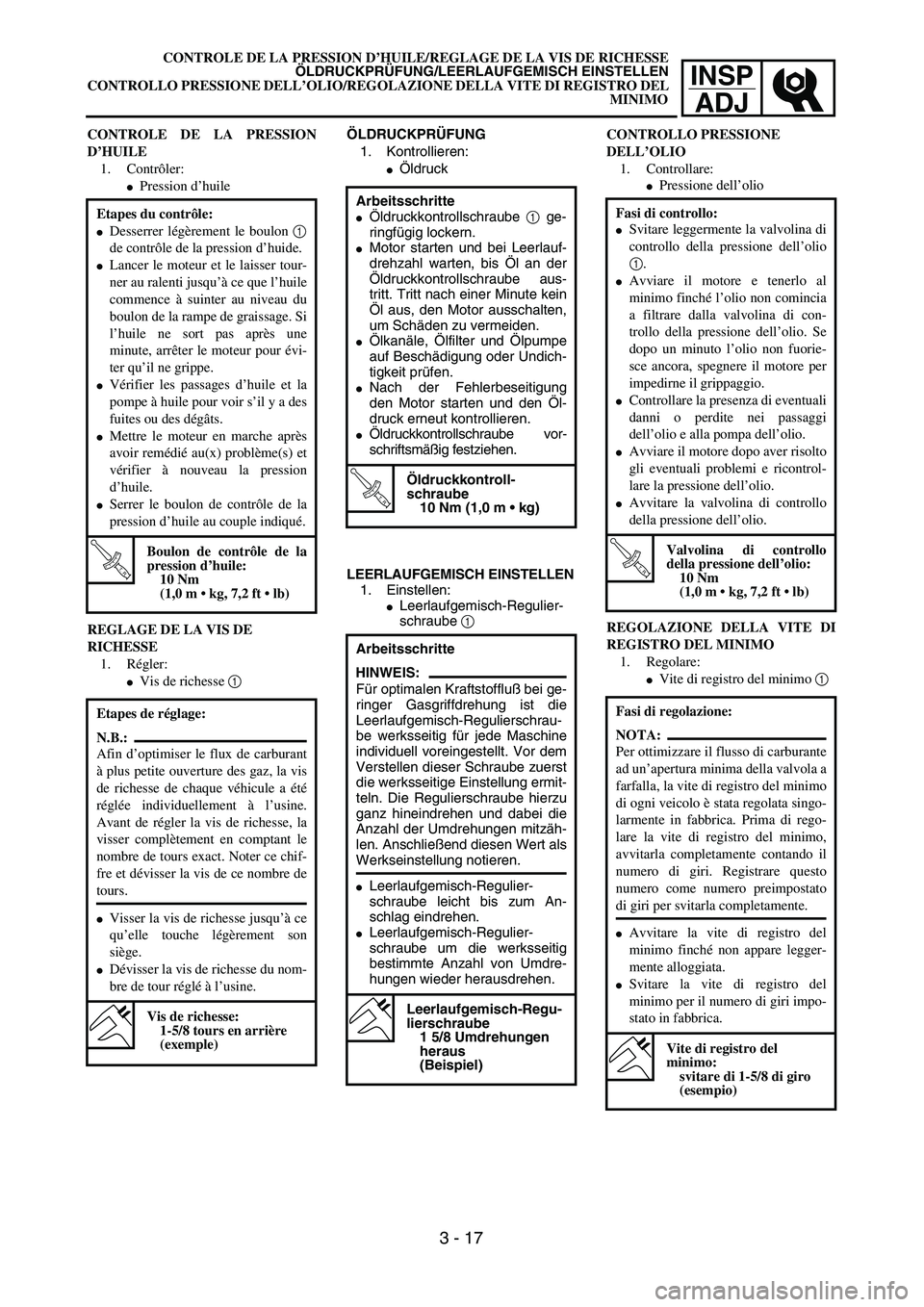

CONTROLE DE LA PRESSION D’HUILE/REGLAGE DE LA VIS DE RICHESSE
ÖLDRUCKPRÜFUNG/LEERLAUFGEMISCH EINSTELLEN
CONTROLLO PRESSIONE DELL’OLIO/REGOLAZIONE DELLA VITE DI REGISTRO DEL
MINIMO
ÖLDRUCKPRÜFUNG
1. Kontrollieren:
Öldruck
Arbeitsschritte
Öldruckkontrollschraube 1 ge-
ringfügig lockern.
Motor starten und bei Leerlauf-
drehzahl warten, bis Öl an der
Öldruckkontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor ausschalten,
um Schäden zu vermeiden.
Ölkanäle, Ölfilter und Ölpumpe
auf Beschädigung oder Undich-
tigkeit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den Öl-
druck erneut kontrollieren.
Öldruckkontrollschraube vor-
schriftsmäßig festziehen.
T R..
Öldruckkontroll-
schraube
10 Nm (1,0 m • kg)
LEERLAUFGEMISCH EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube 1
Arbeitsschritte
HINWEIS:
Für optimalen Kraftstoffluß bei ge-
ringer Gasgriffdrehung ist die
Leerlaufgemisch-Regulierschrau-
be werksseitig für jede Maschine
individuell voreingestellt. Vor dem
Verstellen dieser Schraube zuerst
die werksseitige Einstellung ermit-
teln. Die Regulierschraube hierzu
ganz hineindrehen und dabei die
Anzahl der Umdrehungen mitzäh-
len. Anschließend diesen Wert als
Werkseinstellung notieren.
Leerlaufgemisch-Regulier-
schraube leicht bis zum An-
schlag eindrehen.
Leerlaufgemisch-Regulier-
schraube um die werksseitig
bestimmte Anzahl von Umdre-
hungen wieder herausdrehen.
Leerlaufgemisch-Regu-
lierschraube
1 5/8 Umdrehungen
heraus
(Beispiel)
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RICHESSE
1. Régler:
Vis de richesse 1 Etapes du contrôle:
Desserrer légèrement le boulon 1
de contrôle de la pression d’huide.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter au niveau du
boulon de la rampe de graissage. Si
l’huile ne sort pas après une
minute, arrêter le moteur pour évi-
ter qu’il ne grippe.
Vérifier les passages d’huile et la
pompe à huile pour voir s’il y a des
fuites ou des dégâts.
Mettre le moteur en marche après
avoir remédié au(x) problème(s) et
vérifier à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile au couple indiqué.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Etapes de réglage:
N.B.:
Afin d’optimiser le flux de carburant
à plus petite ouverture des gaz, la vis
de richesse de chaque véhicule a été
réglée individuellement à l’usine.
Avant de régler la vis de richesse, la
visser complètement en comptant le
nombre de tours exact. Noter ce chif-
fre et dévisser la vis de ce nombre de
tours.
Visser la vis de richesse jusqu’à ce
qu’elle touche légèrement son
siège.
Dévisser la vis de richesse du nom-
bre de tour réglé à l’usine.
Vis de richesse:
1-5/8 tours en arrière
(exemple)
CONTROLLO PRESSIONE
DELL’OLIO
1. Controllare:
Pressione dell’olio
REGOLAZIONE DELLA VITE DI
REGISTRO DEL MINIMO
1. Regolare:
Vite di registro del minimo 1 Fasi di controllo:
Svitare leggermente la valvolina di
controllo della pressione dell’olio
1.
Avviare il motore e tenerlo al
minimo finché l’olio non comincia
a filtrare dalla valvolina di con-
trollo della pressione dell’olio. Se
dopo un minuto l’olio non fuorie-
sce ancora, spegnere il motore per
impedirne il grippaggio.
Controllare la presenza di eventuali
danni o perdite nei passaggi
dell’olio e alla pompa dell’olio.
Avviare il motore dopo aver risolto
gli eventuali problemi e ricontrol-
lare la pressione dell’olio.
Avvitare la valvolina di controllo
della pressione dell’olio.
T R..
Valvolina di controllo
della pressione dell’olio:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Fasi di regolazione:
NOTA:
Per ottimizzare il flusso di carburante
ad un’apertura minima della valvola a
farfalla, la vite di registro del minimo
di ogni veicolo è stata regolata singo-
larmente in fabbrica. Prima di rego-
lare la vite di registro del minimo,
avvitarla completamente contando il
numero di giri. Registrare questo
numero come numero preimpostato
di giri per svitarla completamente.
Avvitare la vite di registro del
minimo finché non appare legger-
mente alloggiata.
Svitare la vite di registro del
minimo per il numero di giri impo-
stato in fabbrica.
Vite di registro del
minimo:
svitare di 1-5/8 di giro
(esempio)
3 - 17

3 - 18
INSP
ADJ
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Attach:
Inductive tachometer
To spark plug lead.
3. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
engine runs at the lowest possible speed.
To increase idle speed → Turn the throt-
tle stop screw 1 in a.
To decrease idle speed → Turn the throt-
tle stop screw 1 out b.
Inductive tachometer:
YU-8036-B
Engine tachometer:
90890-03113
Engine idling speed:
1,900 ~ 2,100 r/min

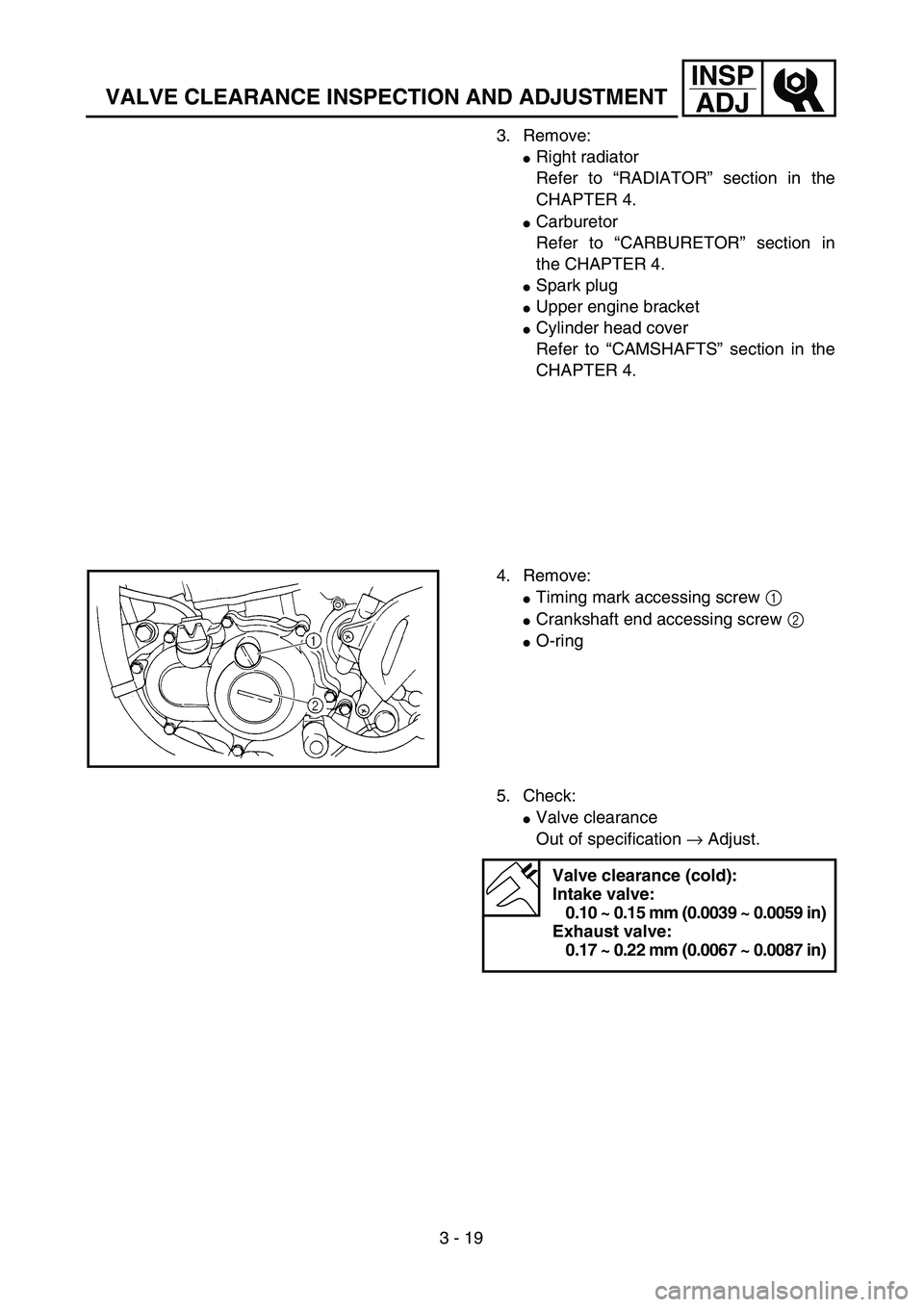

VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND
SIDE COVERS” section in the CHAP-
TER 4.
2. Drain:
Coolant
Refer to “COOLANT REPLACEMENT”
section.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT

INSP
ADJ

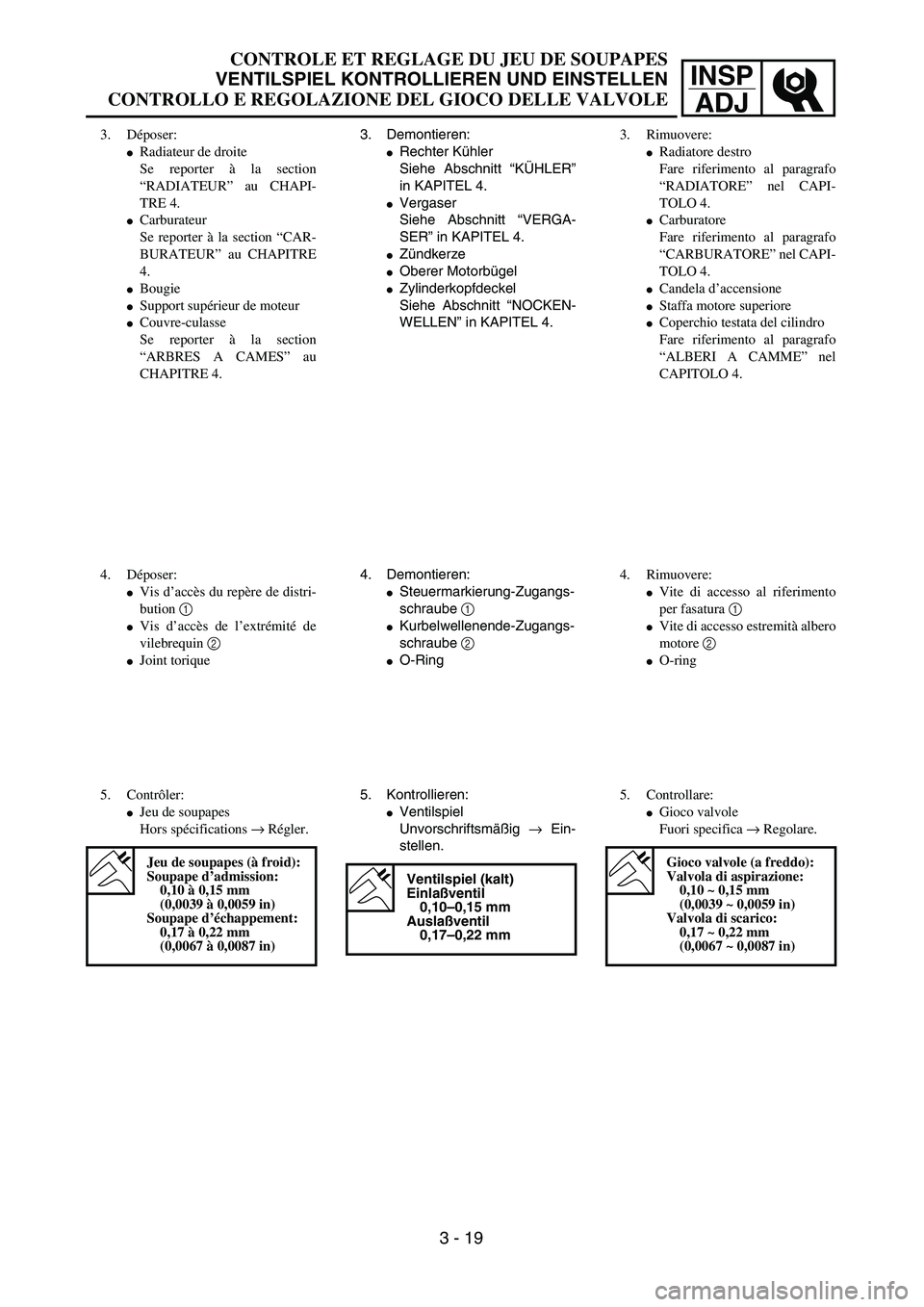

REGLAGE DU REGIME DE RALENTI/CONTROLE ET REGLAGE DU JEU DE SOUPAPES
LEERLAUFDREHZAHL EINSTELEN/VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
REGOLAZIONE DEL MINIMO/CONTROLLO E REGOLAZIONE DEL GIOCO DELLE
VALVOLE
LEERLAUFDREHZAHL EINSTE-
LEN
1. Den Motor anlassen und eini-
ge Minuten warmlaufen las-
sen.
2. Anschließen:
Induktiver Drehzahlmesser
(an Zündkerzenleitung)
3. Einstellen:
Leerlaufdrehzahl
Arbeitsschritte
Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH EINSTELLEN”.
Leerlaufeinstellschraube 1 ver-
drehen, bis der Motor mit nied-
rigstmöglicher Drehzahl läuft.
Die Leerlaufeinstellschraube 1
nach a drehen, um die Leer-
laufdrehzahl zu erhöhen.
Die Leerlaufeinstellschraube 1
nach b drehen, um die Leer-
laufdrehzahl zu reduzieren.
Induktivdrehzahlmesser
YU-8036-B
Motor-Drehzahlmesser
90980-03113
Leerlaufdrehzahl
1.900–2.100 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei kaltem
Motor und Raumtemperatur einge-
stellt werden.
Bei Messung oder Einstellung des
Ventilspiels muß der entsprechen-
de Kolben im oberen Totpunkt
(OT) des Verdichtungstakts ste-
hen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”
im KAPITEL 4.
2. Ablassen:
Kühlflüssigkeit
Siehe unter “KÜHLFLÜS-
SIGKEIT WECHSELN”. REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et
bien le chauffer.
2. Attacher:
Compte-tours inductif
Au fil de la bougie.
3. Régler:
Régime de ralenti
Etapes de réglage:
Régler la vis de richesse.
Se reporter à la section
“REGLAGE DE LA VIS DE
RICHESSE”.
Tourner la vis de butée de l’accélé-
rateur 1 jusqu’à ce que le moteur
tourne au régime le plus bas possi-
ble.
Pour augmenter la régime de
ralenti → Serrer a la vis de butée
de l’accélérateur 1.
Pour diminuer le régime de ralenti
→ Desserrer b la vis de butée de
l’accélérateur 1.
Compte-tours inductif:
YU-8036-B
Compte-tours moteur:
90890-03113
Régime de ralenti du
moteur:
1.900 à 2.100 tr/mn
CONTROLE ET REGLAGE DU JEU
DE SOUPAPES
N.B.:
Le jeu de soupapes doit être réglé
quand le moteur est froid au toucher.
Vérifier ou régler le jeu de soupapes
avec le piston au point mort haut
(PMH) sur la course de compression.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section
“SELLE, RESERVOIR DE
CARBURANT ET CACHES
LATERAUX” au CHAPITRE
4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section
“CHANGEMENT DU
LIQUIDE DE REFROIDISSE-
MENT”.REGOLAZIONE DEL MINIMO
1. Avviare e riscaldare bene il
motore.
2. Collegare:
Contagiri induttivo
Al cavo della candela.
3. Regolare:
Regime del minimo
Fasi di regolazione:
Regolare la vite di registro del
minimo.
Fare riferimento al paragrafo
“REGOLAZIONE DELLA VITE
DI REGISTRO DEL MINIMO”.
Ruotare la vite di arresto dell’acce-
leratore 1 finché il motore non
funzioni alla più bassa velocità
possibile.
Per aumentare il minimo →
Avvitare la vite di arresto
dell’acceleratore 1 a.
Per abbassare il minimo →
Svitare la vite di arresto
dell’acceleratore 1 b.
Contagiri induttivo:
YU-8036-B
Contagiri motore:
90890-03113
Regime del minimo:
1.900 ~ 2.100 giri/min.
CONTROLLO E REGOLAZIONE
DEL GIOCO DELLE VALVOLE
NOTA:
Regolare il gioco delle valvole quando
il motore è freddo al tatto.
Per controllare o regolare il gioco
delle valvole il pistone deve trovarsi al
punto morto superiore (PMS) nella
fase di compressione.
1. Rimuovere:
Sella
Serbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO DEL
CARBURANTE E CARENA-
TURA LATERALE” al CAPI-
TOLO 4.
2. Scaricare:
Refrigerante
Fare riferimento al paragrafo
“SOSTITUZIONE REFRIGE-
RANTE”.
3 - 18

3 - 19
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
3. Remove:
Right radiator
Refer to “RADIATOR” section in the
CHAPTER 4.
Carburetor
Refer to “CARBURETOR” section in
the CHAPTER 4.
Spark plug
Upper engine bracket
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
4. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
O-ring
5. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm (0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm (0.0067 ~ 0.0087 in)

INSP
ADJ
CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
3. Demontieren:
Rechter Kühler
Siehe Abschnitt “KÜHLER”
in KAPITEL 4.
Vergaser
Siehe Abschnitt “VERGA-
SER” in KAPITEL 4.
Zündkerze
Oberer Motorbügel
Zylinderkopfdeckel
Siehe Abschnitt “NOCKEN-
WELLEN” in KAPITEL 4.
4. Demontieren:
Steuermarkierung-Zugangs-
schraube 1
Kurbelwellenende-Zugangs-
schraube 2
O-Ring
5. Kontrollieren:
Ventilspiel
Unvorschriftsmäßig → Ein-
stellen.
Ventilspiel (kalt)
Einlaßventil
0,10–0,15 mm
Auslaßventil
0,17–0,22 mm
3. Déposer:
Radiateur de droite
Se reporter à la section
“RADIATEUR” au CHAPI-
TRE 4.
Carburateur
Se reporter à la section “CAR-
BURATEUR” au CHAPITRE
4.
Bougie
Support supérieur de moteur
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au
CHAPITRE 4.
4. Déposer:
Vis d’accès du repère de distri-
bution 1
Vis d’accès de l’extrémité de
vilebrequin 2
Joint torique
5. Contrôler:
Jeu de soupapes
Hors spécifications → Régler.
Jeu de soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
3. Rimuovere:
Radiatore destro
Fare riferimento al paragrafo
“RADIATORE” nel CAPI-
TOLO 4.
Carburatore
Fare riferimento al paragrafo
“CARBURATORE” nel CAPI-
TOLO 4.
Candela d’accensione
Staffa motore superiore
Coperchio testata del cilindro
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
4. Rimuovere:
Vite di accesso al riferimento
per fasatura 1
Vite di accesso estremità albero
motore 2
O-ring
5. Controllare:
Gioco valvole
Fuori specifica → Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
3 - 19

3 - 20
INSP
ADJ

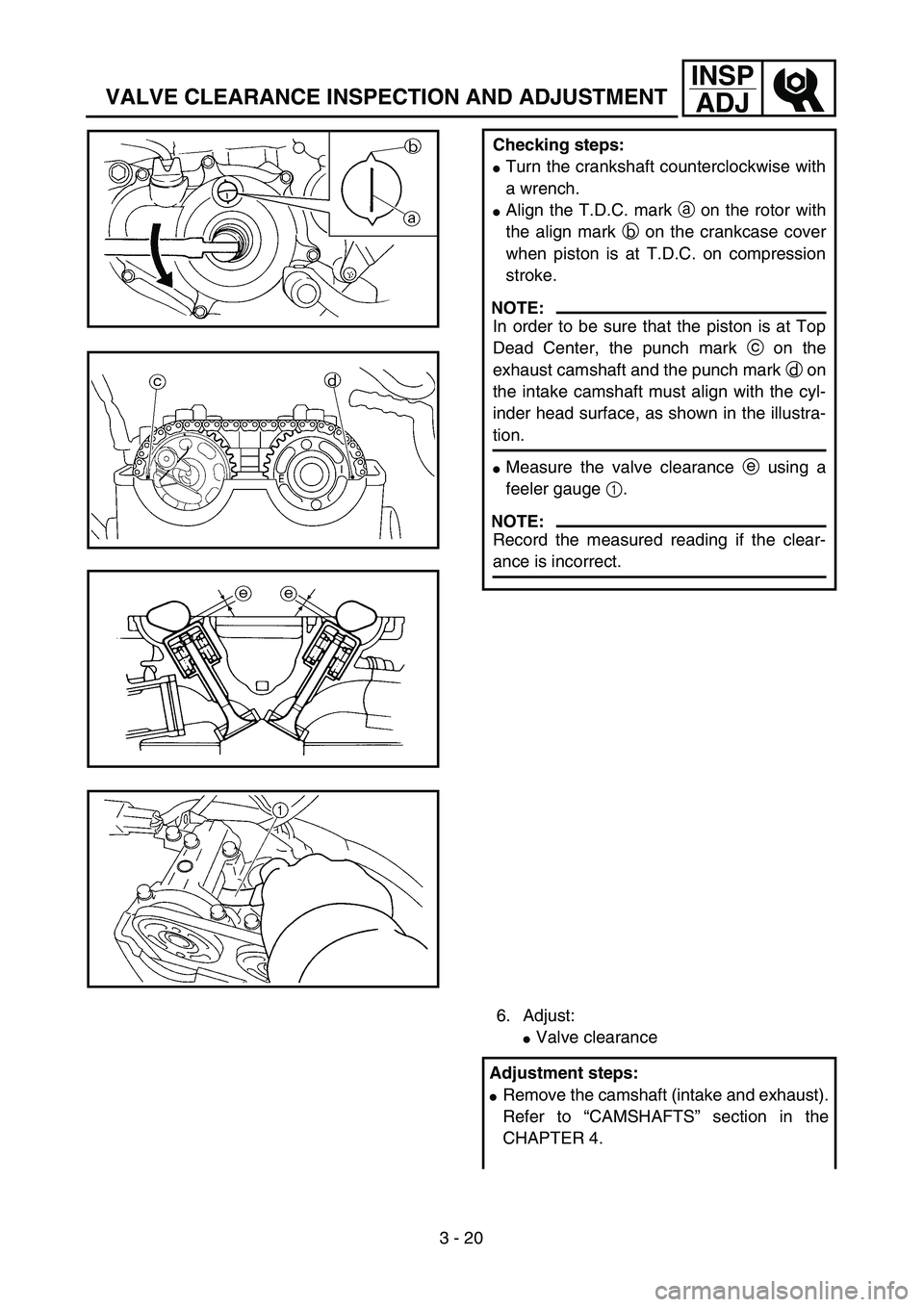

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
6. Adjust:
Valve clearance
Adjustment steps:
Remove the camshaft (intake and exhaust).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.

INSP
ADJ

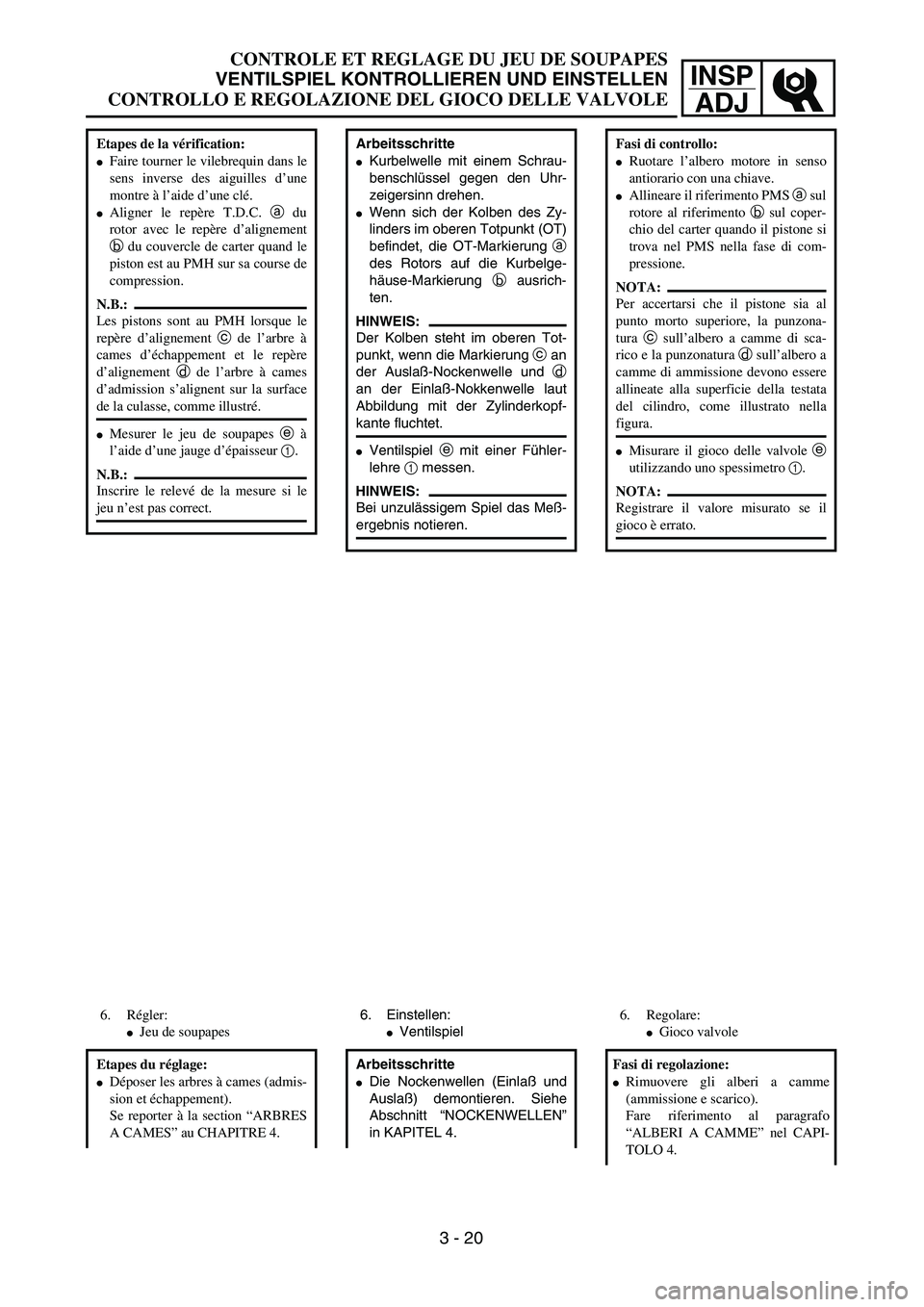

CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
Arbeitsschritte
Kurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.
Wenn sich der Kolben des Zy-
linders im oberen Totpunkt (OT)
befindet, die OT-Markierung a
des Rotors auf die Kurbelge-
häuse-Markierung b ausrich-
ten.
HINWEIS:
Der Kolben steht im oberen Tot-
punkt, wenn die Markierung c an
der Auslaß-Nockenwelle und d
an der Einlaß-Nokkenwelle laut
Abbildung mit der Zylinderkopf-
kante fluchtet.
Ventilspiel e mit einer Fühler-
lehre 1 messen.
HINWEIS:
Bei unzulässigem Spiel das Meß-
ergebnis notieren.
6. Einstellen:
Ventilspiel
Arbeitsschritte
Die Nockenwellen (Einlaß und
Auslaß) demontieren. Siehe
Abschnitt “NOCKENWELLEN”
in KAPITEL 4.
Etapes de la vérification:
Faire tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
Aligner le repère T.D.C. a du
rotor avec le repère d’alignement
b du couvercle de carter quand le
piston est au PMH sur sa course de
compression.
N.B.:
Les pistons sont au PMH lorsque le
repère d’alignement c de l’arbre à
cames d’échappement et le repère
d’alignement d de l’arbre à cames
d’admission s’alignent sur la surface
de la culasse, comme illustré.
Mesurer le jeu de soupapes e à
l’aide d’une jauge d’épaisseur 1.
N.B.:
Inscrire le relevé de la mesure si le
jeu n’est pas correct.
6. Régler:
Jeu de soupapes
Etapes du réglage:
Déposer les arbres à cames (admis-
sion et échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Fasi di controllo:
Ruotare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore al riferimento b sul coper-
chio del carter quando il pistone si
trova nel PMS nella fase di com-
pressione.
NOTA:
Per accertarsi che il pistone sia al
punto morto superiore, la punzona-
tura c sull’albero a camme di sca-
rico e la punzonatura d sull’albero a
camme di ammissione devono essere
allineate alla superficie della testata
del cilindro, come illustrato nella
figura.
Misurare il gioco delle valvole e
utilizzando uno spessimetro 1.
NOTA:
Registrare il valore misurato se il
gioco è errato.
6. Regolare:
Gioco valvole
Fasi di regolazione:
Rimuovere gli alberi a camme
(ammissione e scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
3 - 20

3 - 21

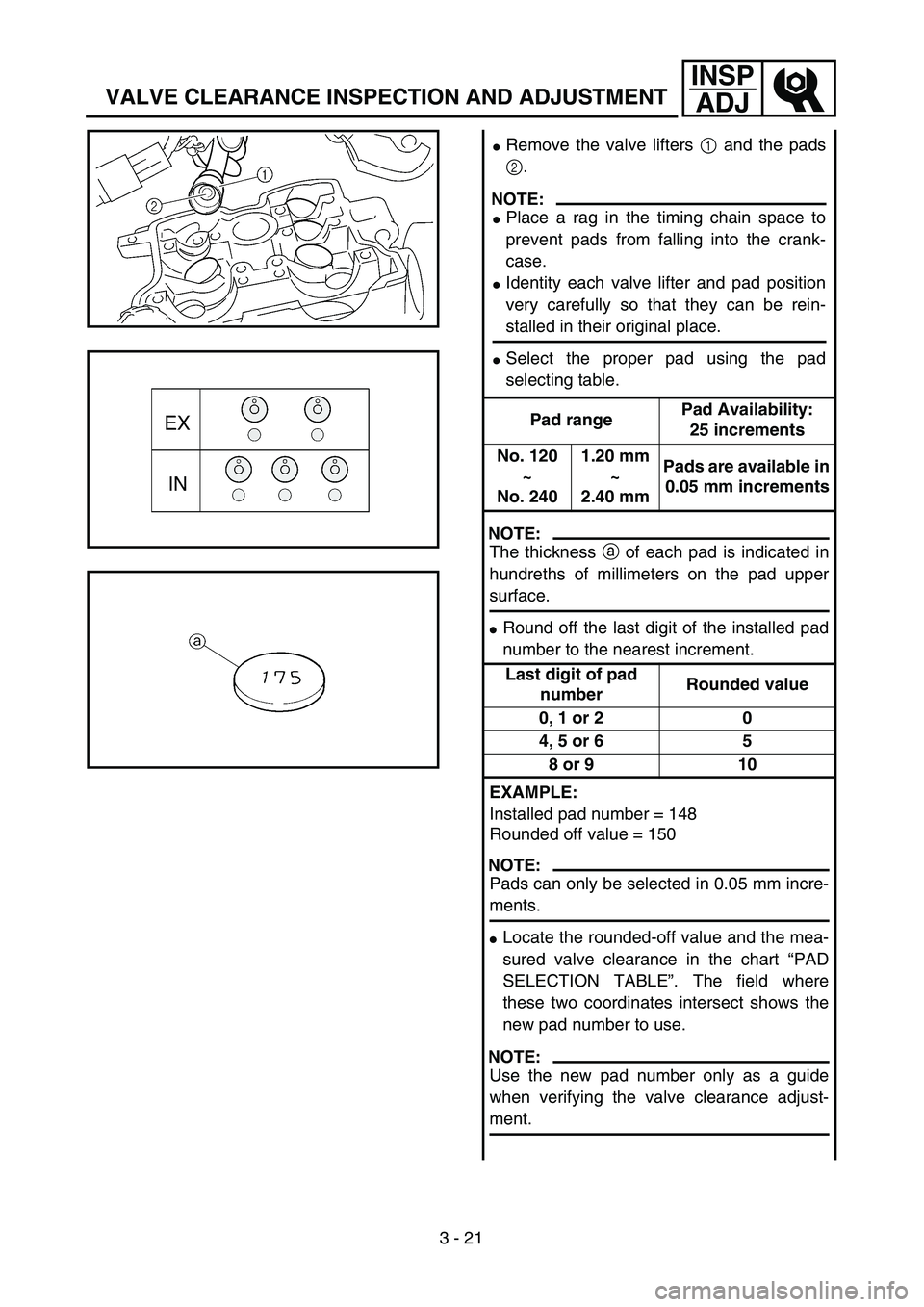

INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Remove the valve lifters 1 and the pads
2.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
Round off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.
Locate the rounded-off value and the mea-
sured valve clearance in the chart “PAD
SELECTION TABLE”. The field where
these two coordinates intersect shows the
new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
