INSP
ADJ

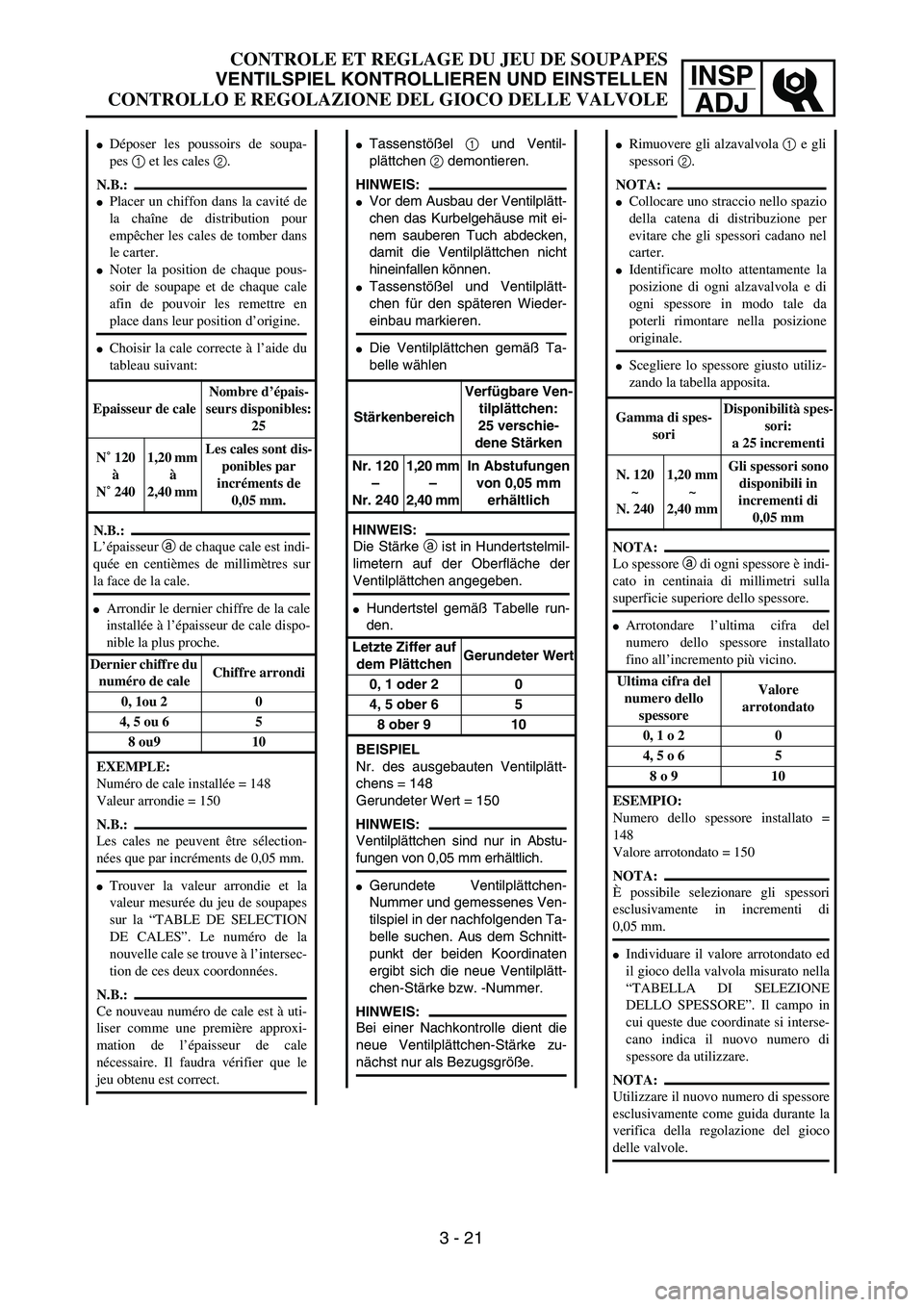

CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
Tassenstößel 1 und Ventil-
plättchen 2 demontieren.
HINWEIS:
Vor dem Ausbau der Ventilplätt-
chen das Kurbelgehäuse mit ei-
nem sauberen Tuch abdecken,
damit die Ventilplättchen nicht
hineinfallen können.
Tassenstößel und Ventilplätt-
chen für den späteren Wieder-
einbau markieren.
Die Ventilplättchen gemäß Ta-
belle wählen
StärkenbereichVerfügbare Ven-
tilplättchen:
25 verschie-
dene Stärken
Nr. 120
–
Nr. 2401,20 mm
–
2,40 mmIn Abstufungen
von 0,05 mm
erhältlich
HINWEIS:
Die Stärke a ist in Hundertstelmil-
limetern auf der Oberfläche der
Ventilplättchen angegeben.
Hundertstel gemäß Tabelle run-
den.
Letzte Ziffer auf
dem PlättchenGerundeter Wert
0, 1 oder 2 0
4, 5 ober 6 5
8 ober 9 10
BEISPIEL
Nr. des ausgebauten Ventilplätt-
chens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich.
Gerundete Ventilplättchen-
Nummer und gemessenes Ven-
tilspiel in der nachfolgenden Ta-
belle suchen. Aus dem Schnitt-
punkt der beiden Koordinaten
ergibt sich die neue Ventilplätt-
chen-Stärke bzw. -Nummer.
HINWEIS:
Bei einer Nachkontrolle dient die
neue Ventilplättchen-Stärke zu-
nächst nur als Bezugsgröße.
Déposer les poussoirs de soupa-
pes 1 et les cales 2.
N.B.:
Placer un chiffon dans la cavité de
la chaîne de distribution pour
empêcher les cales de tomber dans
le carter.
Noter la position de chaque pous-
soir de soupape et de chaque cale
afin de pouvoir les remettre en
place dans leur position d’origine.
Choisir la cale correcte à l’aide du
tableau suivant:
Epaisseur de caleNombre d’épais-
seurs disponibles:
25
N˚ 120
à
N˚ 2401,20 mm
à
2,40 mm Les cales sont dis-
ponibles par
incréments de
0,05 mm.
N.B.:
L’épaisseur a de chaque cale est indi-
quée en centièmes de millimètres sur
la face de la cale.
Arrondir le dernier chiffre de la cale
installée à l’épaisseur de cale dispo-
nible la plus proche.
Dernier chiffre du
numéro de cale Chiffre arrondi
0, 1ou 2 0
4, 5 ou 6 5
8 ou9 10
EXEMPLE:
Numéro de cale installée = 148
Valeur arrondie = 150
N.B.:
Les cales ne peuvent être sélection-
nées que par incréments de 0,05 mm.
Trouver la valeur arrondie et la
valeur mesurée du jeu de soupapes
sur la “TABLE DE SELECTION
DE CALES”. Le numéro de la
nouvelle cale se trouve à l’intersec-
tion de ces deux coordonnées.
N.B.:
Ce nouveau numéro de cale est à uti-
liser comme une première approxi-
mation de l’épaisseur de cale
nécessaire. Il faudra vérifier que le
jeu obtenu est correct.
Rimuovere gli alzavalvola 1 e gli
spessori 2.
NOTA:
Collocare uno straccio nello spazio
della catena di distribuzione per
evitare che gli spessori cadano nel
carter.
Identificare molto attentamente la
posizione di ogni alzavalvola e di
ogni spessore in modo tale da
poterli rimontare nella posizione
originale.
Scegliere lo spessore giusto utiliz-
zando la tabella apposita.
Gamma di spes-
soriDisponibilità spes-
sori:
a 25 incrementi
N. 120
~
N. 2401,20 mm
~
2,40 mmGli spessori sono
disponibili in
incrementi di
0,05 mm
NOTA:
Lo spessore a di ogni spessore è indi-
cato in centinaia di millimetri sulla
superficie superiore dello spessore.
Arrotondare l’ultima cifra del
numero dello spessore installato
fino all’incremento più vicino.
Ultima cifra del
numero dello
spessoreValore
arrotondato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
ESEMPIO:
Numero dello spessore installato =
148
Valore arrotondato = 150
NOTA:
È possibile selezionare gli spessori
esclusivamente in incrementi di
0,05 mm.
Individuare il valore arrotondato ed
il gioco della valvola misurato nella
“TABELLA DI SELEZIONE
DELLO SPESSORE”. Il campo in
cui queste due coordinate si interse-
cano indica il nuovo numero di
spessore da utilizzare.
NOTA:
Utilizzare il nuovo numero di spessore
esclusivamente come guida durante la
verifica della regolazione del gioco
delle valvole.
3 - 21
Page 202 of 662
3 - 22
INSP
ADJ

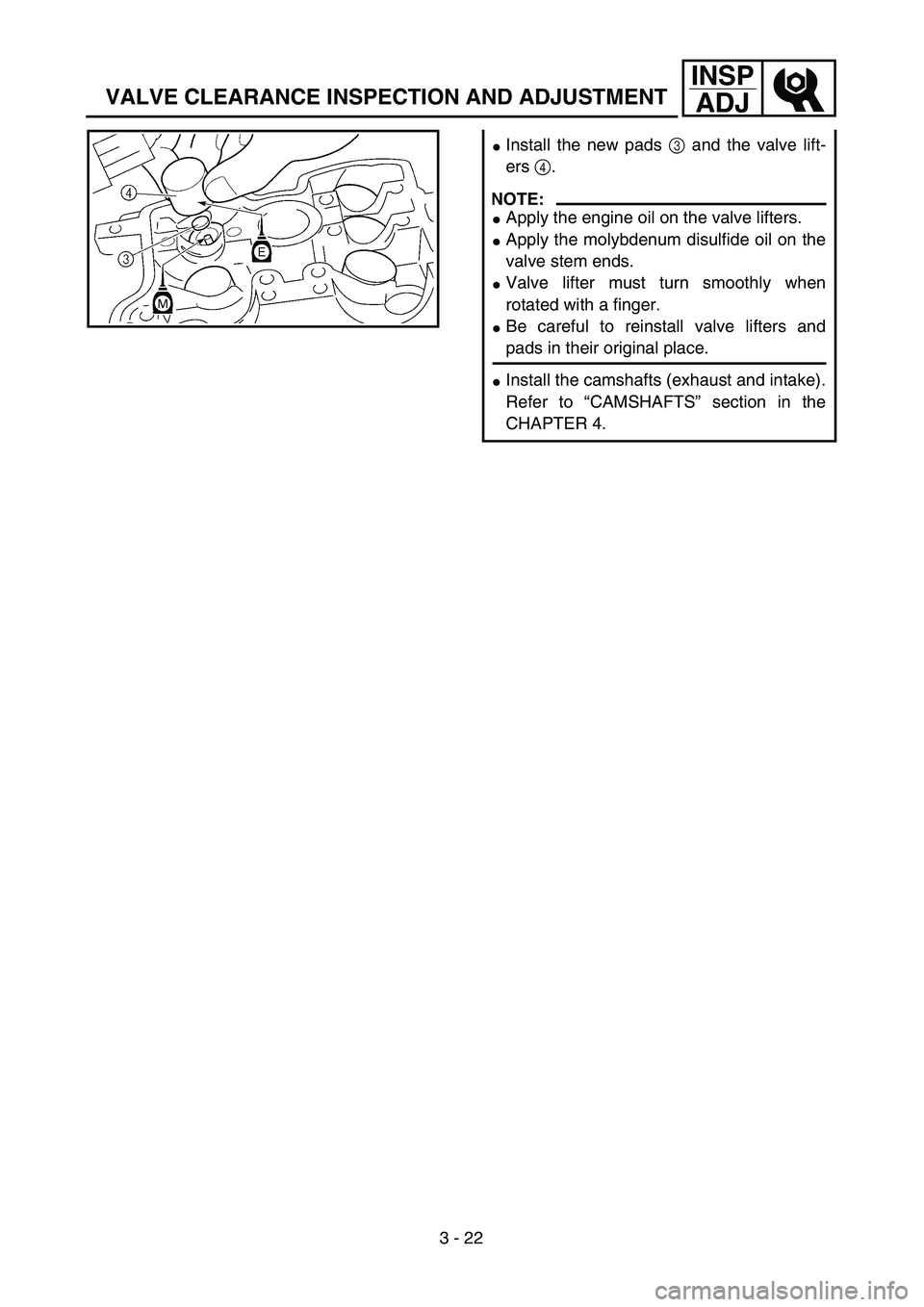

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Install the new pads 3 and the valve lift-
ers 4.
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem ends.
Valve lifter must turn smoothly when
rotated with a finger.
Be careful to reinstall valve lifters and
pads in their original place.
Install the camshafts (exhaust and intake).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
Page 203 of 662
INSP
ADJ
Neue Ventilplättchen 3 und
Tassenstößel 4 einsetzen.
HINWEIS:
Motoröl auf die Tassenstößel
auftragen.
Molybdändisulfidöl auf die Spit-
zen der Ventilschäfte auftragen.
Die Tassenstößel müssen sich
mühelos mit einem Finger dre-
hen lassen.
Die Ventilplättchen und Tassen-
stößel müssen an der ursprüng-
lichen Stelle eingesetzt werden.
Die Nockenwellen (Auslaß und
Einlaß) einbauen.
Siehe Abschnitt “NOCKEN-
WELLEN” in KAPITEL 4.

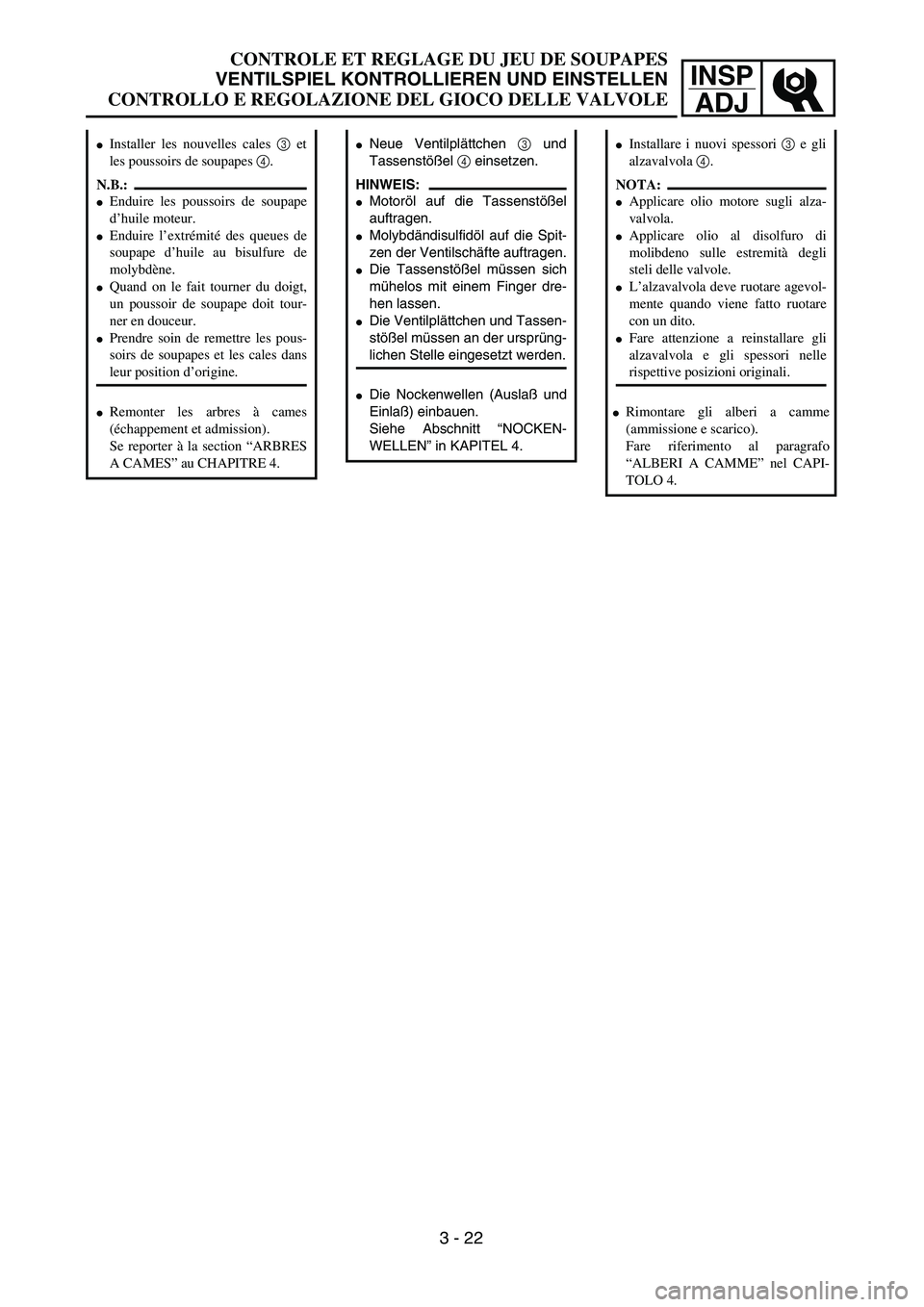

Installer les nouvelles cales 3 et
les poussoirs de soupapes 4.
N.B.:
Enduire les poussoirs de soupape
d’huile moteur.
Enduire l’extrémité des queues de
soupape d’huile au bisulfure de
molybdène.
Quand on le fait tourner du doigt,
un poussoir de soupape doit tour-
ner en douceur.
Prendre soin de remettre les pous-
soirs de soupapes et les cales dans
leur position d’origine.
Remonter les arbres à cames
(échappement et admission).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Installare i nuovi spessori 3 e gli
alzavalvola 4.
NOTA:
Applicare olio motore sugli alza-
valvola.
Applicare olio al disolfuro di
molibdeno sulle estremità degli
steli delle valvole.
L’alzavalvola deve ruotare agevol-
mente quando viene fatto ruotare
con un dito.
Fare attenzione a reinstallare gli
alzavalvola e gli spessori nelle
rispettive posizioni originali.
Rimontare gli alberi a camme
(ammissione e scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
3 - 22
CONTROLE ET REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE DEL GIOCO DELLE VALVOLE
Page 204 of 662
3 - 23
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
INTAKE
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.23 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 ~ 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 ~ 0.22STANDARD CLEARANCE
0.23 ~ 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235 240
0.26 ~ 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 185 190 195 200 205 210 215 220 225230235240
0.86 ~ 0.90 190 195 200 205 210 215 220 225230235240
VALVE CLEARANCE (cold):
0.17 ~ 0.22 mm
Example: Installed is 175
Measured clearance is 0.27 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.91 ~ 0.95 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 200 205 210 215 220 225230235240
1.01 ~ 1.05 205 210 215 220 225230235240
1.06 ~ 1.10 210 215 220 225230235240
1.11 ~ 1.15 215 220 225230235240
1.16 ~ 1.20 220 225230235240
1.21 ~ 1.25 225230235240
1.26 ~ 1.30 230235240
1.31 ~ 1.35 235240
1.36 ~ 1.40 240
Page 205 of 662
INSP
ADJ

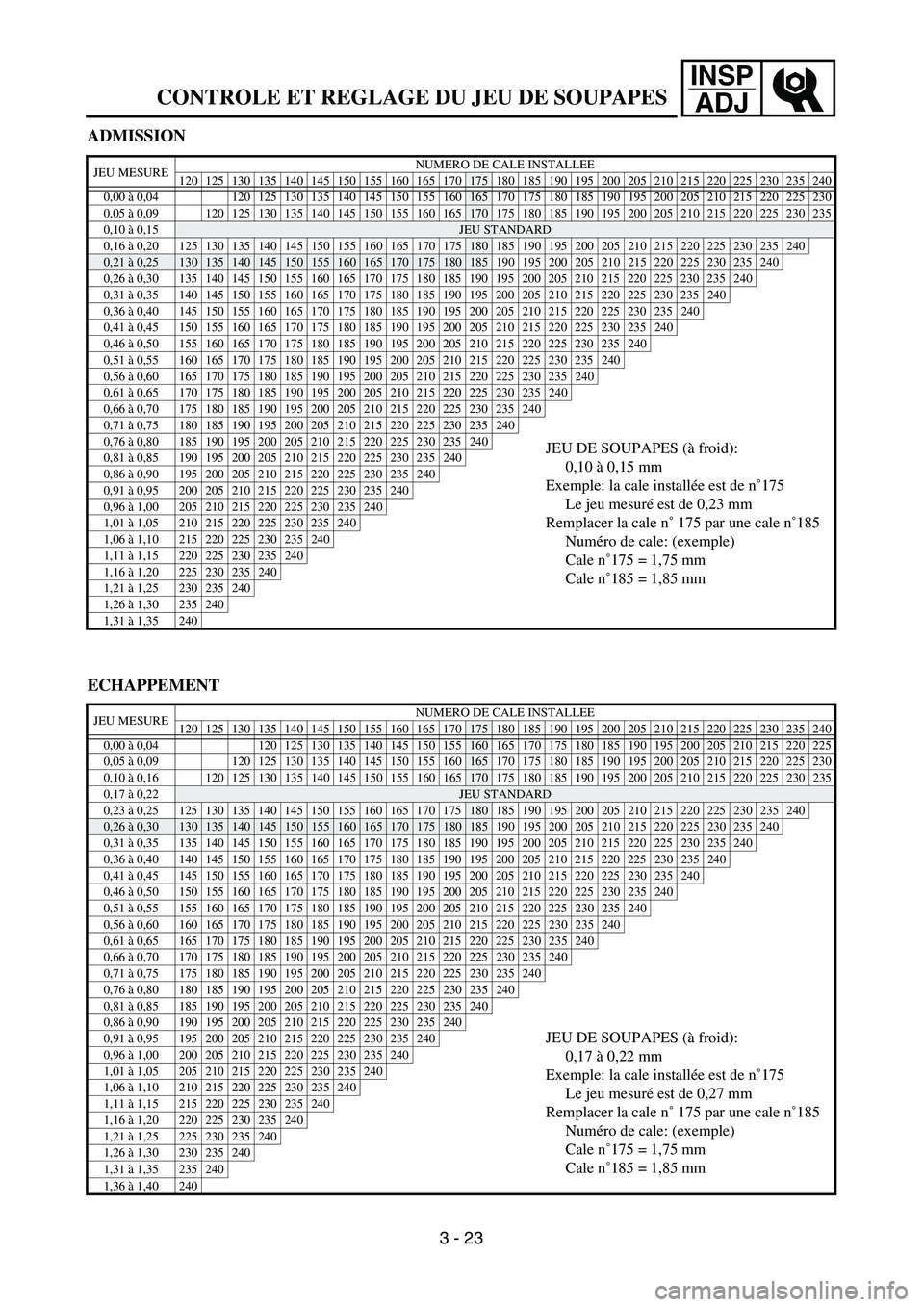

CONTROLE ET REGLAGE DU JEU DE SOUPAPES
ADMISSION
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 à 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 à 0,15
JEU STANDARD
0,16 à 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 à 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 à 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 à 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 à 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 à 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 à 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 à 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 à 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 à 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 à 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 à 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 à 0,80 185 190 195 200 205 210 215 220 225 230 235240
JEU DE SOUPAPES (à froid):
0,10 à 0,15 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,23 mm
Remplacer la cale n˚ 175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm
0,81 à 0,85 190 195 200 205 210 215 220 225 230 235
240
0,86 à 0,90 195 200 205 210 215 220 225 230 235240
0,91 à 0,95 200 205 210 215 220 225 230 235240
0,96 à 1,00 205 210 215 220 225 230 235240
1,01 à 1,05 210 215 220 225 230 235240
1,06 à 1,10 215 220 225 230 235240
1,11 à 1,15 220 225 230 235240
1,16 à 1,20 225 230 235240
1,21 à 1,25 230 235240
1,26 à 1,30 235240
1,31 à 1,35 240
ECHAPPEMENT
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 à 0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 à 0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17 à 0,22JEU STANDARD
0,23 à 0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235 240
0,26 à 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31 à 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36 à 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 à 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 à 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 à 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 à 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 à 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 à 0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 à 0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 à 0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81 à 0,85 185 190 195 200 205 210 215 220 225230235240
0,86 à 0,90 190 195 200 205 210 215 220 225230235240
JEU DE SOUPAPES (à froid):
0,17 à 0,22 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,27 mm
Remplacer la cale n˚ 175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm
0,91 à 0,95 195 200 205 210 215 220 225
230235240
0,96 à 1,00 200 205 210 215 220 225230235240
1,01 à 1,05 205 210 215 220 225230235240
1,06 à 1,10 210 215 220 225230235240
1,11 à 1,15 215 220 225230235240
1,16 à 1,20 220 225230235240
1,21 à 1,25 225230235240
1,26 à 1,30 230235240
1,31 à 1,35 235240
1,36 à 1,40 240
3 - 23
Page 206 of 662
INSP
ADJ

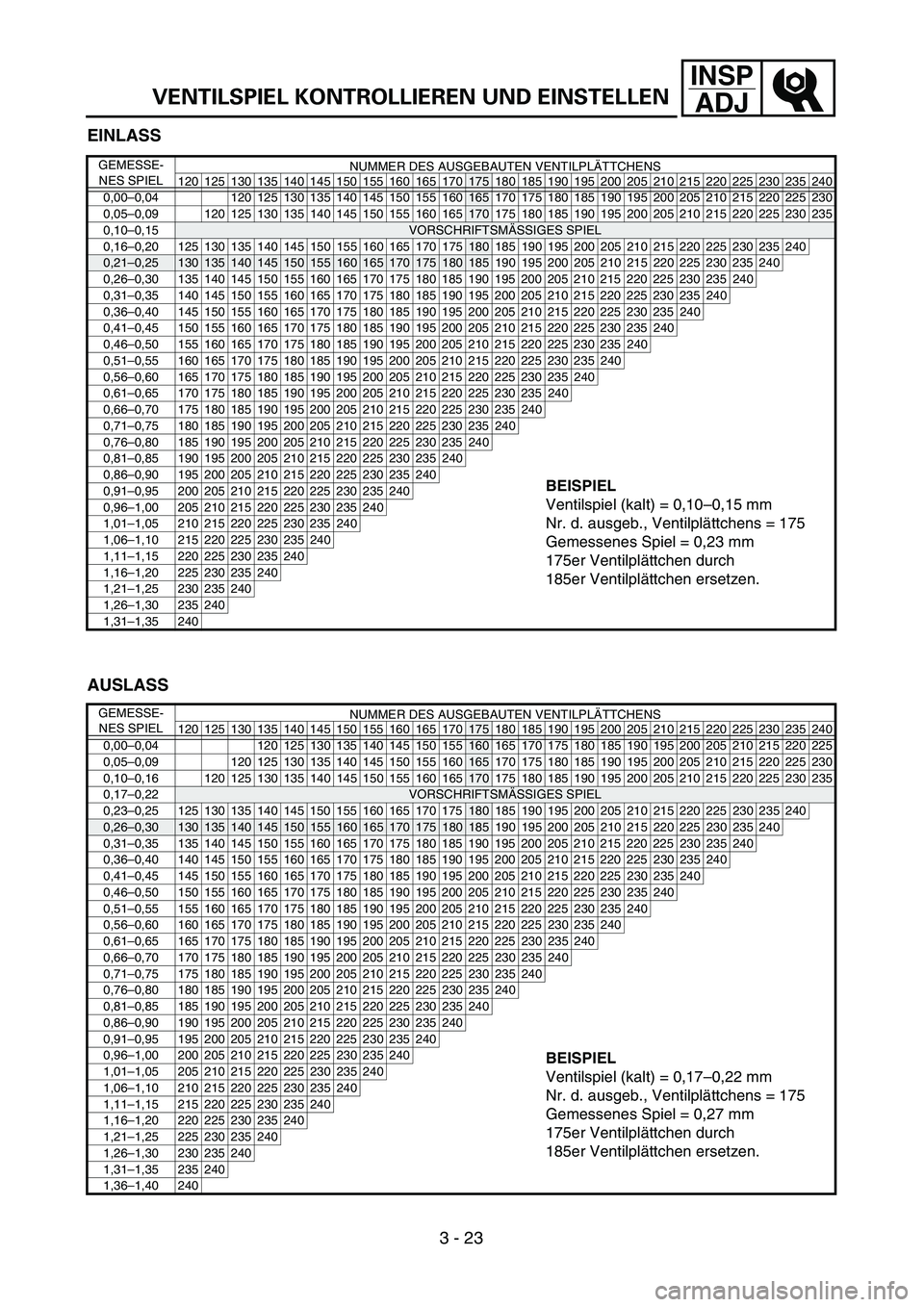

VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
EINLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05–0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10–0,15
VORSCHRIFTSMÄSSIGES SPIEL
0,16–0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21–0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26–0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31–0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36–0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41–0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46–0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51–0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56–0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61–0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66–0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71–0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76–0,80 185 190 195 200 205 210 215 220 225 230 235240
BEISPIEL
Ventilspiel (kalt) = 0,10–0,15 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,23 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.
0,81–0,85 190 195 200 205 210 215 220 225 230 235
240
0,86–0,90 195 200 205 210 215 220 225 230 235240
0,91–0,95 200 205 210 215 220 225 230 235240
0,96–1,00 205 210 215 220 225 230 235240
1,01–1,05 210 215 220 225 230 235240
1,06–1,10 215 220 225 230 235240
1,11–1,15 220 225 230 235240
1,16–1,20 225 230 235240
1,21–1,25 230 235240
1,26–1,30 235240
1,31–1,35 240
AUSLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05–0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10–0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17–0,22VORSCHRIFTSMÄSSIGES SPIEL
0,23–0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235 240
0,26–0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31–0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36–0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41–0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46–0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51–0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56–0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61–0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66–0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71–0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76–0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81–0,85 185 190 195 200 205 210 215 220 225230235240
0,86–0,90 190 195 200 205 210 215 220 225230235240
BEISPIEL
Ventilspiel (kalt) = 0,17–0,22 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,27 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.
0,91–0,95 195 200 205 210 215 220 225
230235240
0,96–1,00 200 205 210 215 220 225230235240
1,01–1,05 205 210 215 220 225230235240
1,06–1,10 210 215 220 225230235240
1,11–1,15 215 220 225230235240
1,16–1,20 220 225230235240
1,21–1,25 225230235240
1,26–1,30 230235240
1,31–1,35 235240
1,36–1,40 240
3 - 23
Page 207 of 662
INSP
ADJ

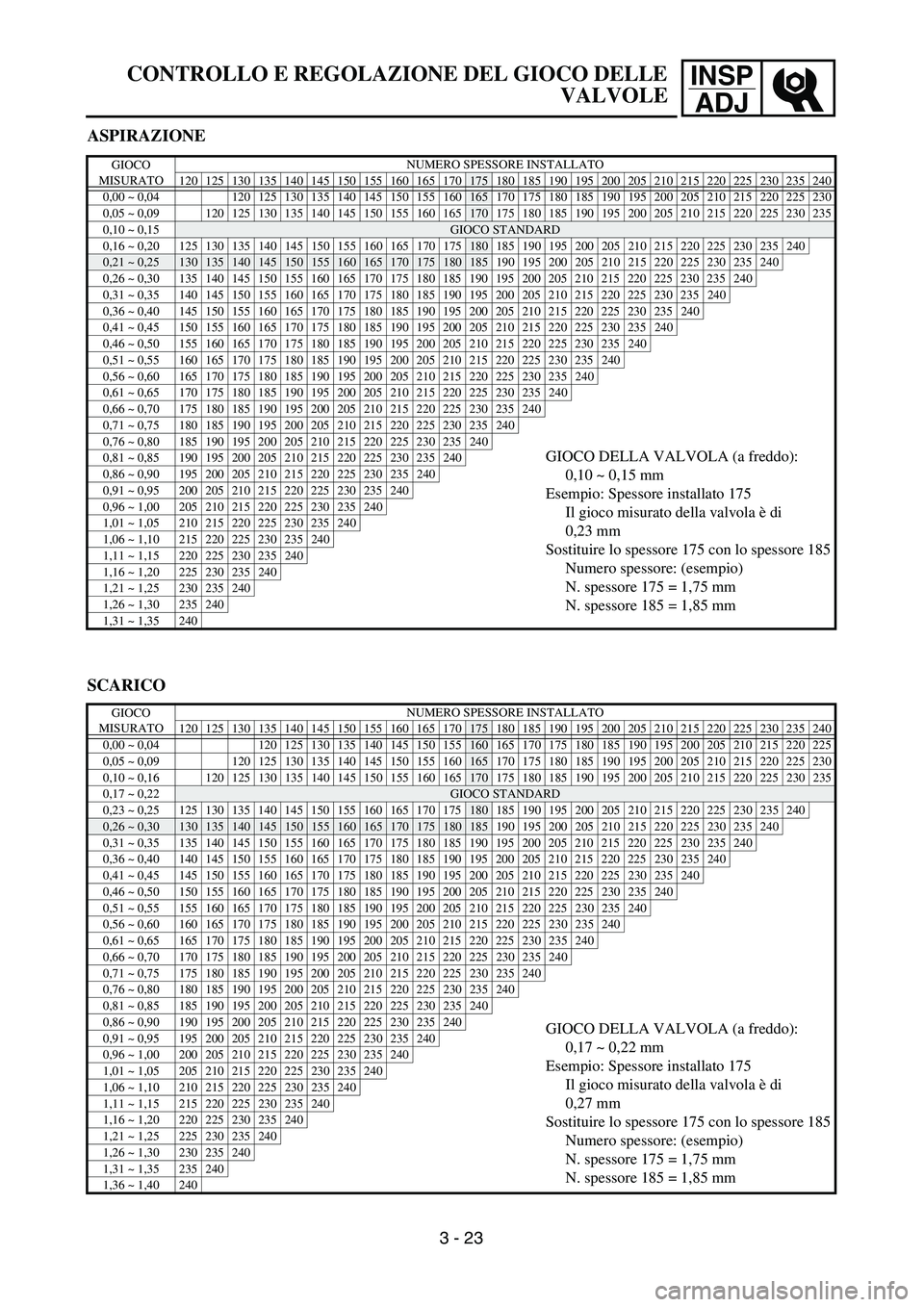

CONTROLLO E REGOLAZIONE DEL GIOCO DELLE
VALVOLE
ASPIRAZIONE
GIOCO
MISURATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 ~ 0,15
GIOCO STANDARD
0,16 ~ 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 ~ 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 185 190 195 200 205 210 215 220 225 230 235240
GIOCO DELLA VALVOLA (a freddo):
0,10 ~ 0,15 mm
Esempio: Spessore installato 175
Il gioco misurato della valvola è di
0,23 mm
Sostituire lo spessore 175 con lo spessore 185
Numero spessore: (esempio)
N. spessore 175 = 1,75 mm
N. spessore 185 = 1,85 mm
0,81 ~ 0,85 190 195 200 205 210 215 220 225 230 235
240
0,86 ~ 0,90 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 205 210 215 220 225 230 235240
1,01 ~ 1,05 210 215 220 225 230 235240
1,06 ~ 1,10 215 220 225 230 235240
1,11 ~ 1,15 220 225 230 235240
1,16 ~ 1,20 225 230 235240
1,21 ~ 1,25 230 235240
1,26 ~ 1,30 235240
1,31 ~ 1,35 240
SCARICO
GIOCO
MISURATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 ~ 0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17 ~ 0,22GIOCO STANDARD
0,23 ~ 0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235 240
0,26 ~ 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31 ~ 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 185 190 195 200 205 210 215 220 225230235240
0,86 ~ 0,90 190 195 200 205 210 215 220 225230235240
GIOCO DELLA VALVOLA (a freddo):
0,17 ~ 0,22 mm
Esempio: Spessore installato 175
Il gioco misurato della valvola è di
0,27 mm
Sostituire lo spessore 175 con lo spessore 185
Numero spessore: (esempio)
N. spessore 175 = 1,75 mm
N. spessore 185 = 1,85 mm
0,91 ~ 0,95 195 200 205 210 215 220 225
230235240
0,96 ~ 1,00 200 205 210 215 220 225230235240
1,01 ~ 1,05 205 210 215 220 225230235240
1,06 ~ 1,10 210 215 220 225230235240
1,11 ~ 1,15 215 220 225230235240
1,16 ~ 1,20 220 225230235240
1,21 ~ 1,25 225230235240
1,26 ~ 1,30 230235240
1,31 ~ 1,35 235240
1,36 ~ 1,40 240
3 - 23
Page 208 of 662
3 - 24
INSP
ADJ

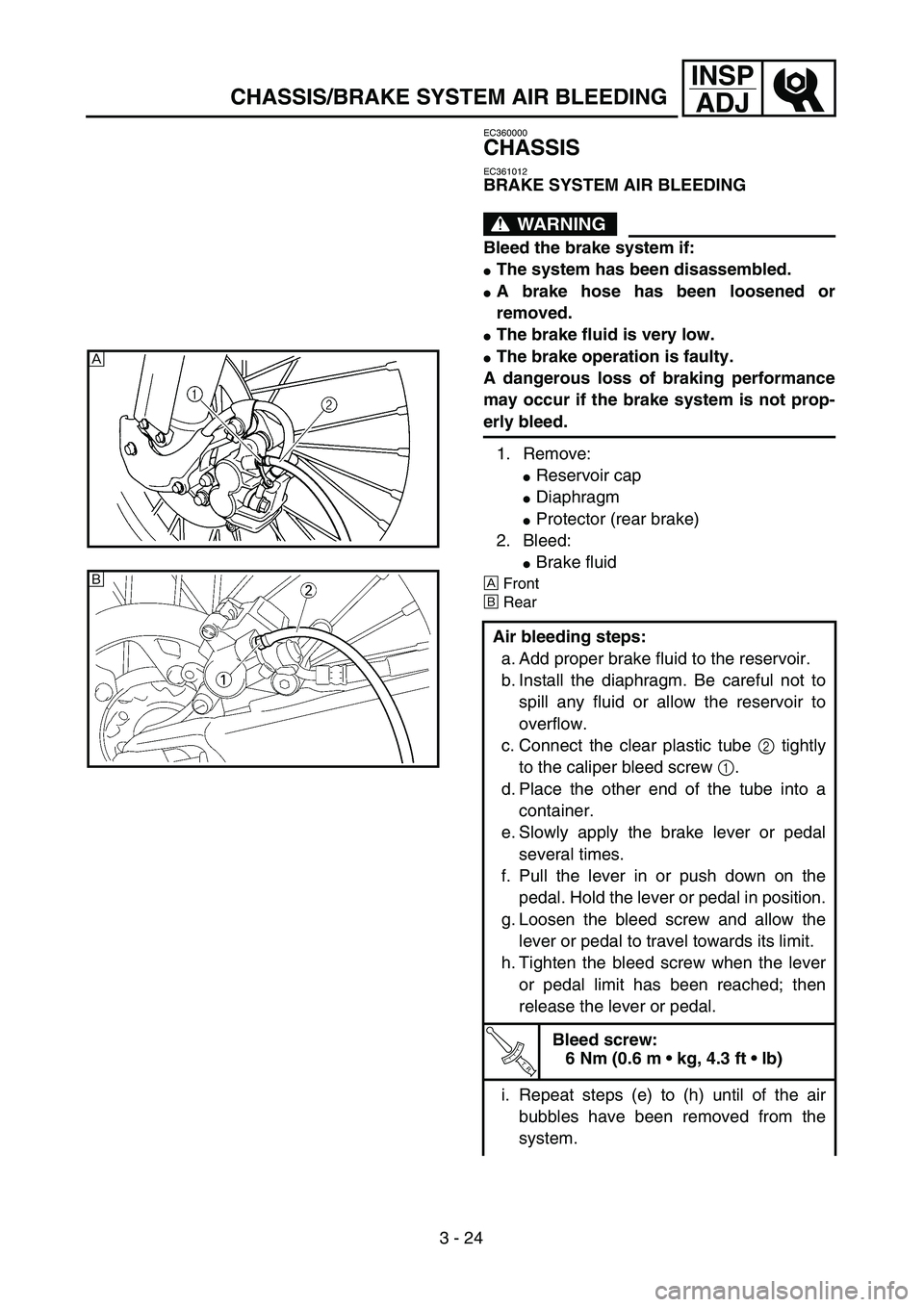

CHASSIS/BRAKE SYSTEM AIR BLEEDING
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING
WARNING
Bleed the brake system if:
The system has been disassembled.
A brake hose has been loosened or
removed.
The brake fluid is very low.
The brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bleed.
1. Remove:
Reservoir cap
Diaphragm
Protector (rear brake)
2. Bleed:
Brake fluid
ÅFront
ıRear
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube 2 tightly
to the caliper bleed screw 1.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever or pedal
several times.
f. Pull the lever in or push down on the
pedal. Hold the lever or pedal in position.
g. Loosen the bleed screw and allow the
lever or pedal to travel towards its limit.
h. Tighten the bleed screw when the lever
or pedal limit has been reached; then
release the lever or pedal.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.
Å
ı
Page 209 of 662
INSP
ADJ

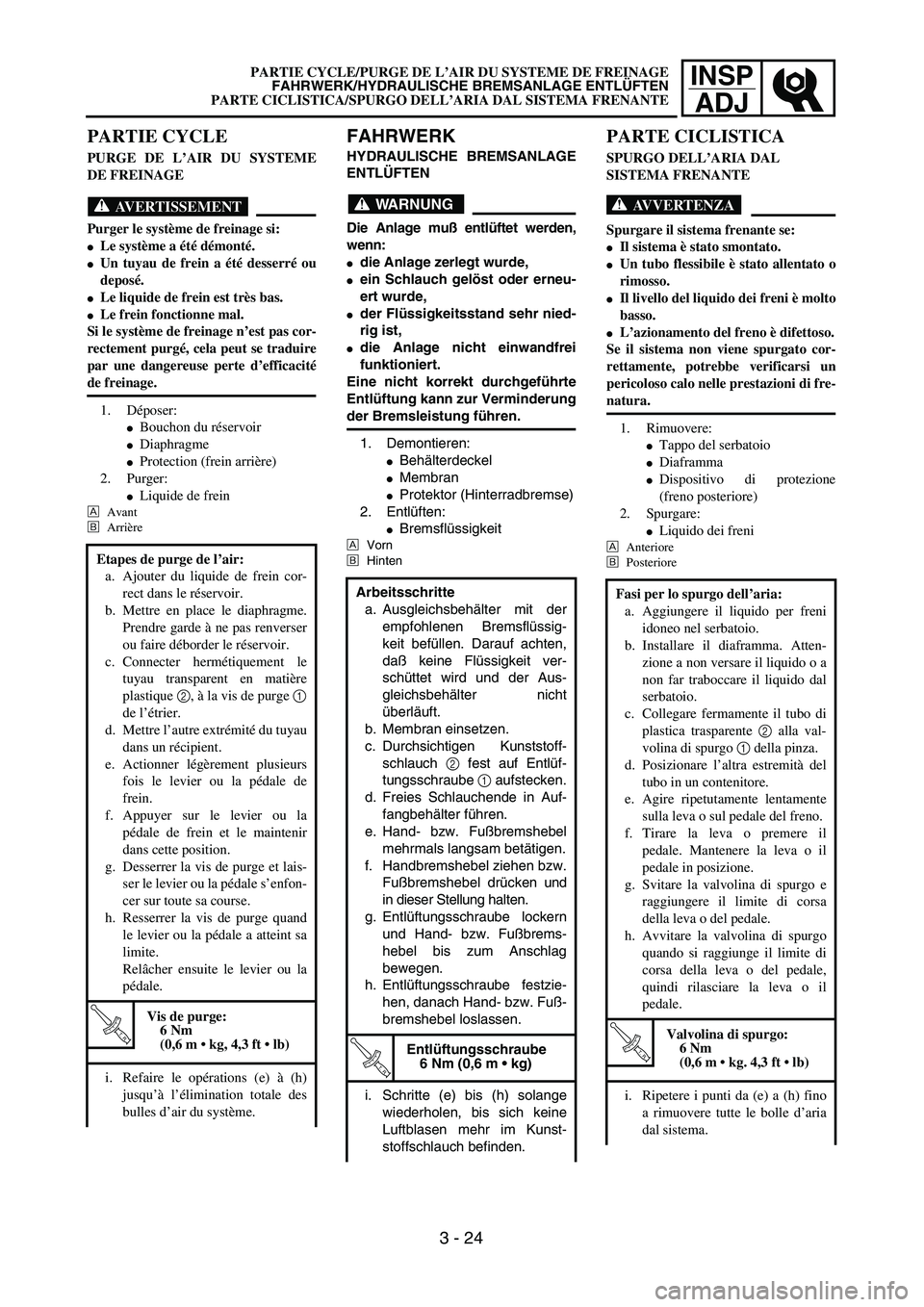

PARTIE CYCLE/PURGE DE L’AIR DU SYSTEME DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
PARTE CICLISTICA/SPURGO DELL’ARIA DAL SISTEMA FRENANTE
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Anlage muß entlüftet werden,
wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneu-
ert wurde,
der Flüssigkeitsstand sehr nied-
rig ist,
die Anlage nicht einwandfrei
funktioniert.
Eine nicht korrekt durchgeführte
Entlüftung kann zur Verminderung
der Bremsleistung führen.
1. Demontieren:
Behälterdeckel
Membran
Protektor (Hinterradbremse)
2. Entlüften:
Bremsflüssigkeit
Å
Vorn
ı
Hinten
Arbeitsschritte
a. Ausgleichsbehälter mit der
empfohlenen Bremsflüssig-
keit befüllen. Darauf achten,
daß keine Flüssigkeit ver-
schüttet wird und der Aus-
gleichsbehälter nicht
überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoff-
schlauch
2
fest auf Entlüf-
tungsschraube
1
aufstecken.
d. Freies Schlauchende in Auf-
fangbehälter führen.
e. Hand- bzw. Fußbremshebel
mehrmals langsam betätigen.
f. Handbremshebel ziehen bzw.
Fußbremshebel drücken und
in dieser Stellung halten.
g. Entlüftungsschraube lockern
und Hand- bzw. Fußbrems-
hebel bis zum Anschlag
bewegen.
h. Entlüftungsschraube festzie-
hen, danach Hand- bzw. Fuß-
bremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange
wiederholen, bis sich keine
Luftblasen mehr im Kunst-
stoffschlauch befinden.
PARTIE CYCLE
PURGE DE L’AIR DU SYSTEME
DE FREINAGE
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyau de frein a été desserré ou
deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas cor-
rectement purgé, cela peut se traduire
par une dangereuse perte d’efficacité
de freinage.
1. Déposer:
Bouchon du réservoir
Diaphragme
Protection (frein arrière)
2. Purger:
Liquide de frein
Å
Avant
ı
Arrière
Etapes de purge de l’air:
a. Ajouter du liquide de frein cor-
rect dans le réservoir.
b. Mettre en place le diaphragme.
Prendre garde à ne pas renverser
ou faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau transparent en matière
plastique
2
, à la vis de purge
1
de l’étrier.
d. Mettre l’autre extrémité du tuyau
dans un récipient.
e. Actionner légèrement plusieurs
fois le levier ou la pédale de
frein.
f. Appuyer sur le levier ou la
pédale de frein et le maintenir
dans cette position.
g. Desserrer la vis de purge et lais-
ser le levier ou la pédale s’enfon-
cer sur toute sa course.
h. Resserrer la vis de purge quand
le levier ou la pédale a atteint sa
limite.
Relâcher ensuite le levier ou la
pédale.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du système.
PARTE CICLISTICA
SPURGO DELL’ARIA DAL
SISTEMA FRENANTE
AVVERTENZA
Spurgare il sistema frenante se:
Il sistema è stato smontato.
Un tubo flessibile è stato allentato o
rimosso.
Il livello del liquido dei freni è molto
basso.
L’azionamento del freno è difettoso.
Se il sistema non viene spurgato cor-
rettamente, potrebbe verificarsi un
pericoloso calo nelle prestazioni di fre-
natura.
1. Rimuovere:
Tappo del serbatoio
Diaframma
Dispositivo di protezione
(freno posteriore)
2. Spurgare:
Liquido dei freni
Å
Anteriore
ı
Posteriore
Fasi per lo spurgo dell’aria:
a. Aggiungere il liquido per freni
idoneo nel serbatoio.
b. Installare il diaframma. Atten-
zione a non versare il liquido o a
non far traboccare il liquido dal
serbatoio.
c. Collegare fermamente il tubo di
plastica trasparente
2
alla val-
volina di spurgo
1
della pinza.
d. Posizionare l’altra estremità del
tubo in un contenitore.
e. Agire ripetutamente lentamente
sulla leva o sul pedale del freno.
f. Tirare la leva o premere il
pedale. Mantenere la leva o il
pedale in posizione.
g. Svitare la valvolina di spurgo e
raggiungere il limite di corsa
della leva o del pedale.
h. Avvitare la valvolina di spurgo
quando si raggiunge il limite di
corsa della leva o del pedale,
quindi rilasciare la leva o il
pedale.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m • kg. 4,3 ft • lb)
i. Ripetere i punti da (e) a (h) fino
a rimuovere tutte le bolle d’aria
dal sistema.
3 - 24
Page 210 of 662

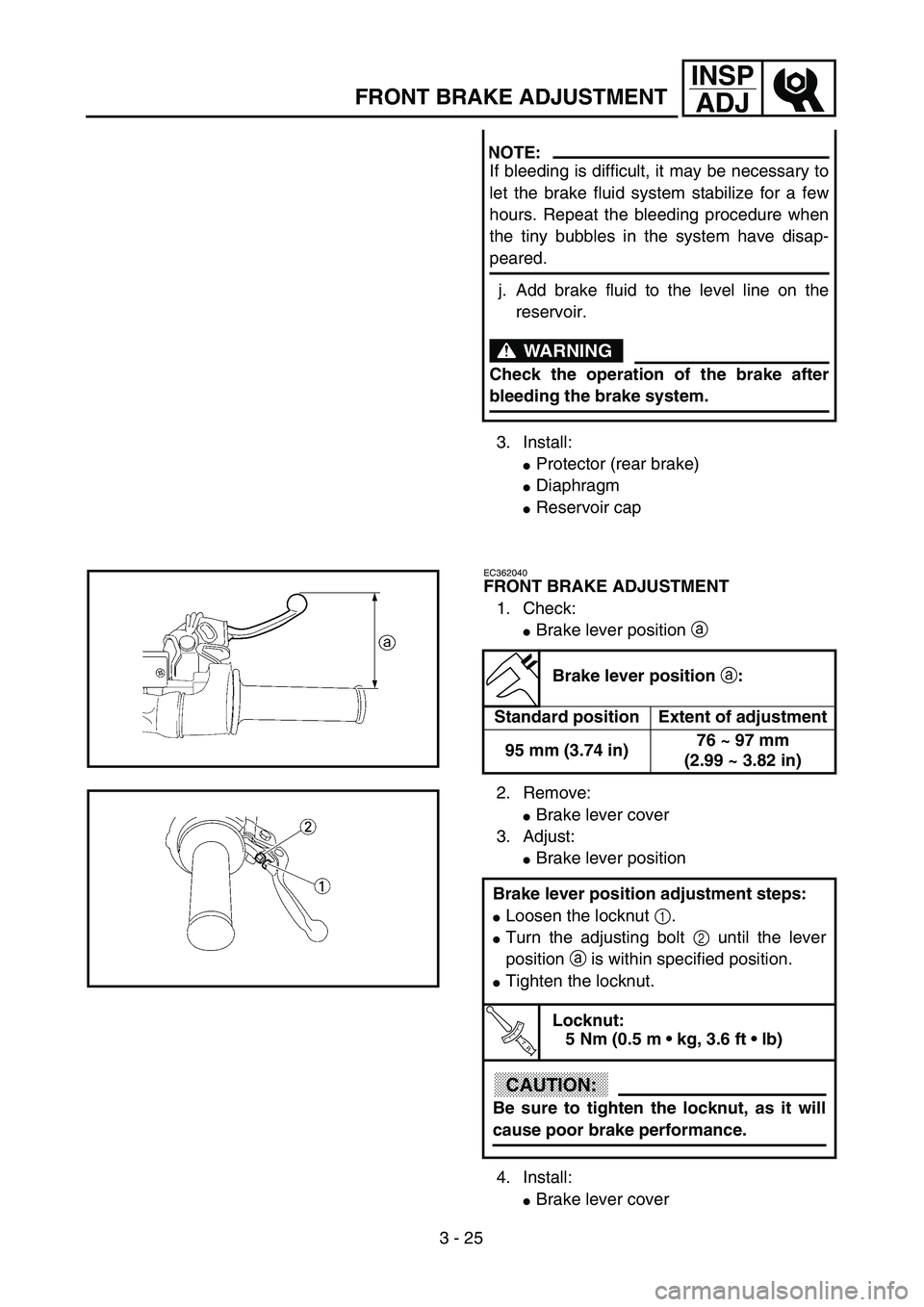

3 - 25
INSP
ADJ
FRONT BRAKE ADJUSTMENT
3. Install:
Protector (rear brake)
Diaphragm
Reservoir cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362040
FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position a
2. Remove:
Brake lever cover
3. Adjust:
Brake lever position
4. Install:
Brake lever cover
Brake lever position a:
Standard position Extent of adjustment
95 mm (3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
Brake lever position adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the lever
position a is within specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm (0.5 m • kg, 3.6 ft • lb)
CAUTION:
Be sure to tighten the locknut, as it will
cause poor brake performance.
