SPEC
2 - 1
CARACTERISTIQUES

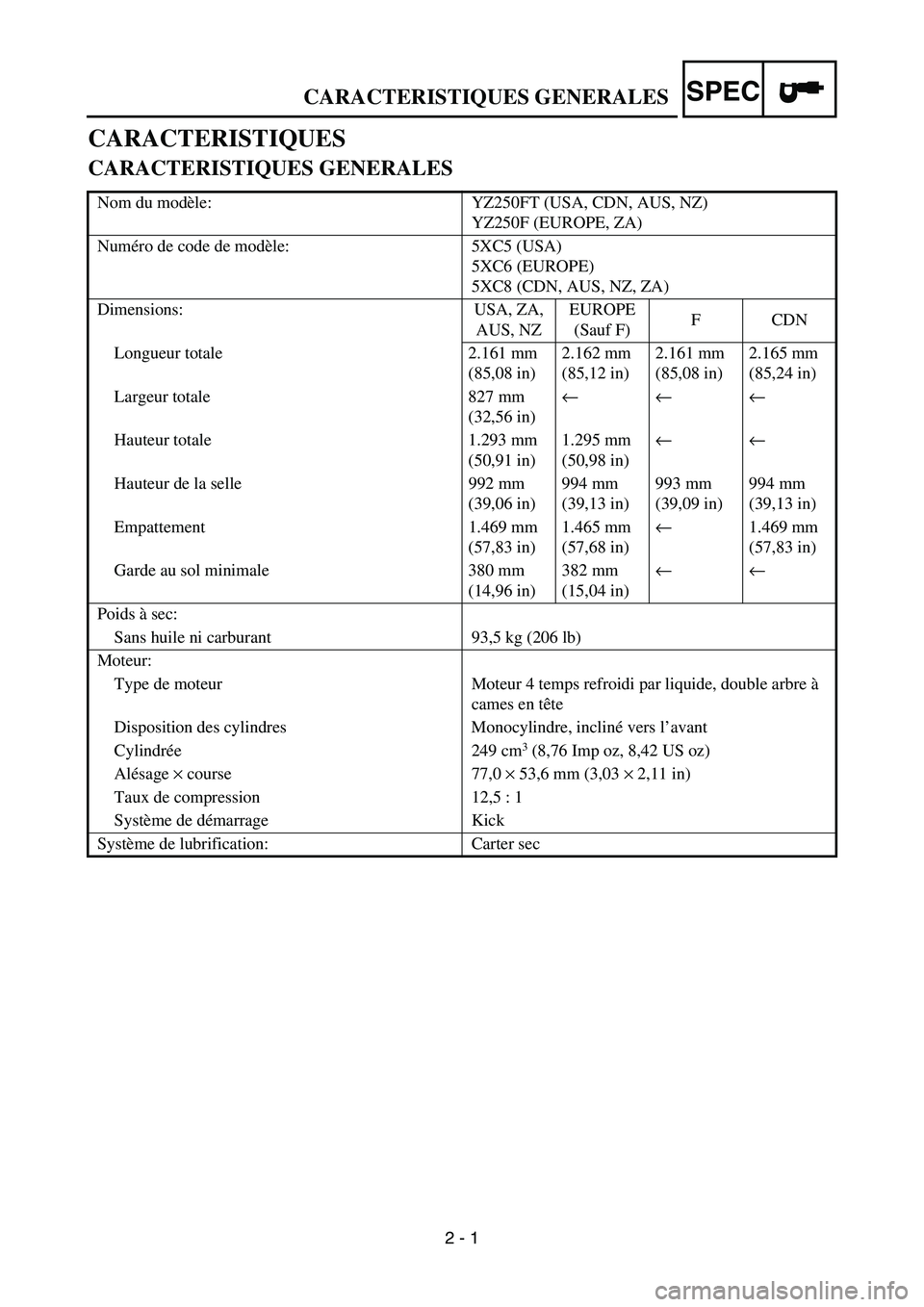

CARACTERISTIQUES GENERALES
Nom du modèle: YZ250FT (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Numéro de code de modèle: 5XC5 (USA)
5XC6 (EUROPE)
5XC8 (CDN, AUS, NZ, ZA)
Dimensions: USA, ZA,
AUS, NZEUROPE
(Sauf F)FCDN
Longueur totale 2.161 mm
(85,08 in)2.162 mm
(85,12 in)2.161 mm
(85,08 in)2.165 mm
(85,24 in)
Largeur totale 827 mm
(32,56 in)← ← ←
Hauteur totale 1.293 mm
(50,91 in)1.295 mm
(50,98 in)← ←
Hauteur de la selle 992 mm
(39,06 in)994 mm
(39,13 in)993 mm
(39,09 in)994 mm
(39,13 in)
Empattement 1.469 mm
(57,83 in)1.465 mm
(57,68 in)← 1.469 mm
(57,83 in)
Garde au sol minimale 380 mm
(14,96 in)382 mm
(15,04 in)← ←
Poids à sec:
Sans huile ni carburant 93,5 kg (206 lb)
Moteur:
Type de moteur Moteur 4 temps refroidi par liquide, double arbre à
cames en tête
Disposition des cylindres Monocylindre, incliné vers l’avant
Cylindrée249 cm
3 (8,76 Imp oz, 8,42 US oz)
Alésage × course 77,0 × 53,6 mm (3,03 × 2,11 in)
Taux de compression 12,5 : 1
Système de démarrage Kick
Système de lubrification: Carter sec
2
CARACTERISTIQUES GENERALES
Page 92 of 668

SPEC

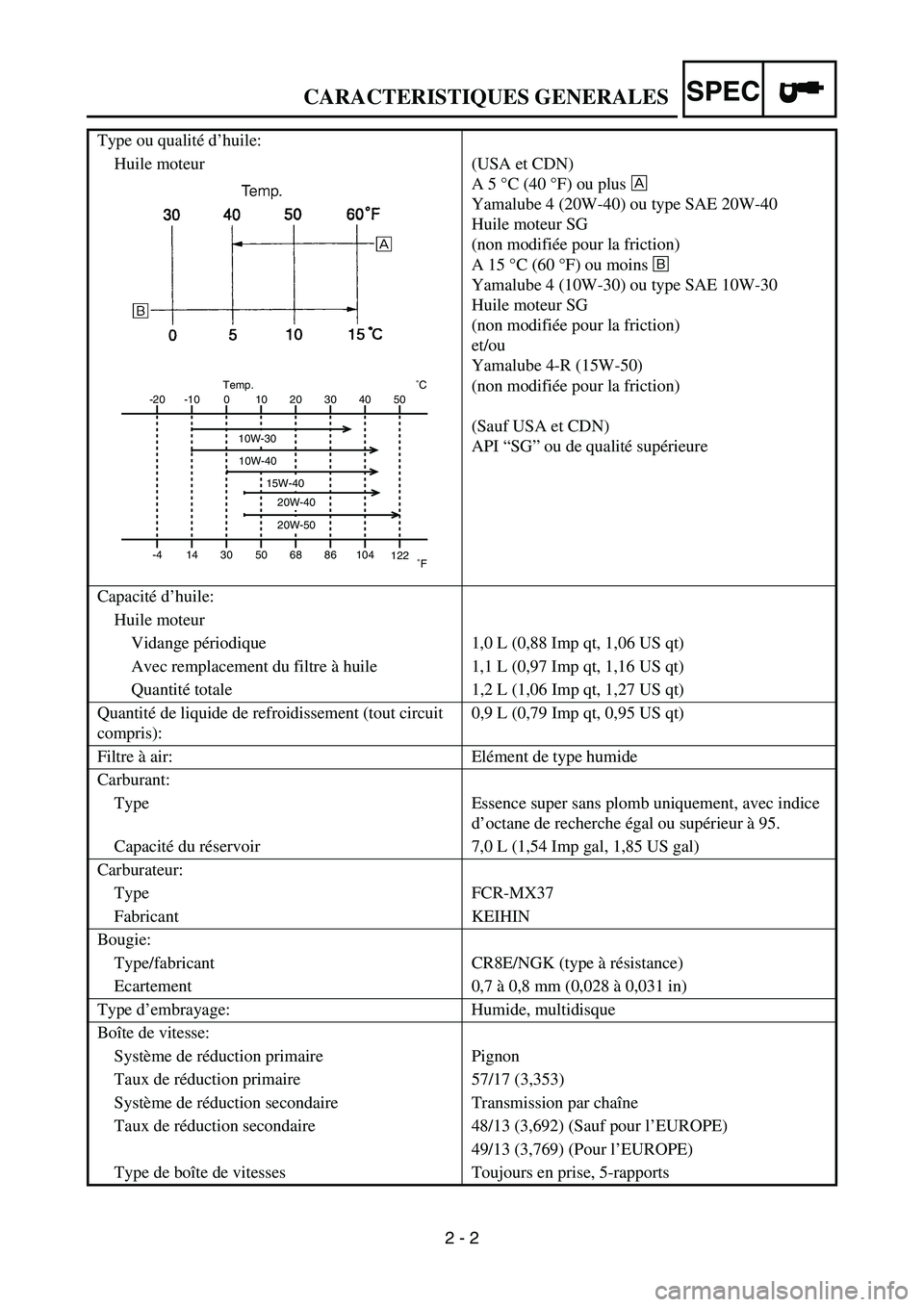

2 - 2 Type ou qualité d’huile:
Huile moteur (USA et CDN)
A 5 °C (40 °F) ou plus È
Yamalube 4 (20W-40) ou type SAE 20W-40
Huile moteur SG
(non modifiée pour la friction)
A 15 °C (60 °F) ou moins É
Yamalube 4 (10W-30) ou type SAE 10W-30
Huile moteur SG
(non modifiée pour la friction)
et/ou
Yamalube 4-R (15W-50)
(non modifiée pour la friction)
(Sauf USA et CDN)
API “SG” ou de qualité supérieure
Capacité d’huile:
Huile moteur
Vidange périodique 1,0 L (0,88 Imp qt, 1,06 US qt)
Avec remplacement du filtre à huile 1,1 L (0,97 Imp qt, 1,16 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Quantité de liquide de refroidissement (tout circuit
compris):0,9 L (0,79 Imp qt, 0,95 US qt)
Filtre à air: Elément de type humide
Carburant:
Type Essence super sans plomb uniquement, avec indice
d’octane de recherche égal ou supérieur à 95.
Capacité du réservoir 7,0 L (1,54 Imp gal, 1,85 US gal)
Carburateur:
Type FCR-MX37
Fabricant KEIHIN
Bougie:
Type/fabricant CR8E/NGK (type à résistance)
Ecartement 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multidisque
Boîte de vitesse:
Système de réduction primaire Pignon
Taux de réduction primaire 57/17 (3,353)
Système de réduction secondaire Transmission par chaîne
Taux de réduction secondaire 48/13 (3,692) (Sauf pour l’EUROPE)
49/13 (3,769) (Pour l’EUROPE)
Type de boîte de vitesses Toujours en prise, 5-rapports
-20
-4-10
140
3010
5020
6830
8640 50
104
122 ˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40
CARACTERISTIQUES GENERALES
Page 93 of 668

SPEC
2 - 3 Commande Pied gauche
Rapport de démultiplication: 1ère 30/14 (2,143)
2ème 28/16 (1,750)
3ème 29/20 (1,450)
4ème 27/22 (1,227)
5ème 25/24 (1,042)
Châssis: USA, ZA,
AUS, NZEUROPE
(Sauf F)FCDN
Type de cadre Simple
berceau
dédoublé← ← ←
Angle de chasse 27,1°← 27,2°←
Chasse 116 mm
(4,57 in)117 mm
(4,61 in)119 mm
(4,69 in)118 mm
(4,65 in)
Pneus:
Type A chambre à air
Taille (avant) 80/100-21 51M (USA, CDN, ZA, AUS, NZ et F)
80/100-21 51R (EUROPE sauf F)
Taille (arrière) 100/90-19 57M (USA, CDN, ZA, AUS, NZ et F)
100/90-19 NHS (EUROPE sauf F)
Pression de gonflage (avant et arrière) 100 kPa (1,0 kgf/cm
2, 15 psi)
Freins:
Type de frein avant Frein monodisque
Commande Main droite
Type de frein arrière Frein monodisque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à bras)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement des roues:
Débattement de roue avant 300 mm (11,8 in)
Débattement de roue arrière 315 mm (12,4 in)
Système électrique:
Système d’allumage Volant magnétique CDI
CARACTERISTIQUES GENERALES
Page 94 of 668

SPEC
2 - 4

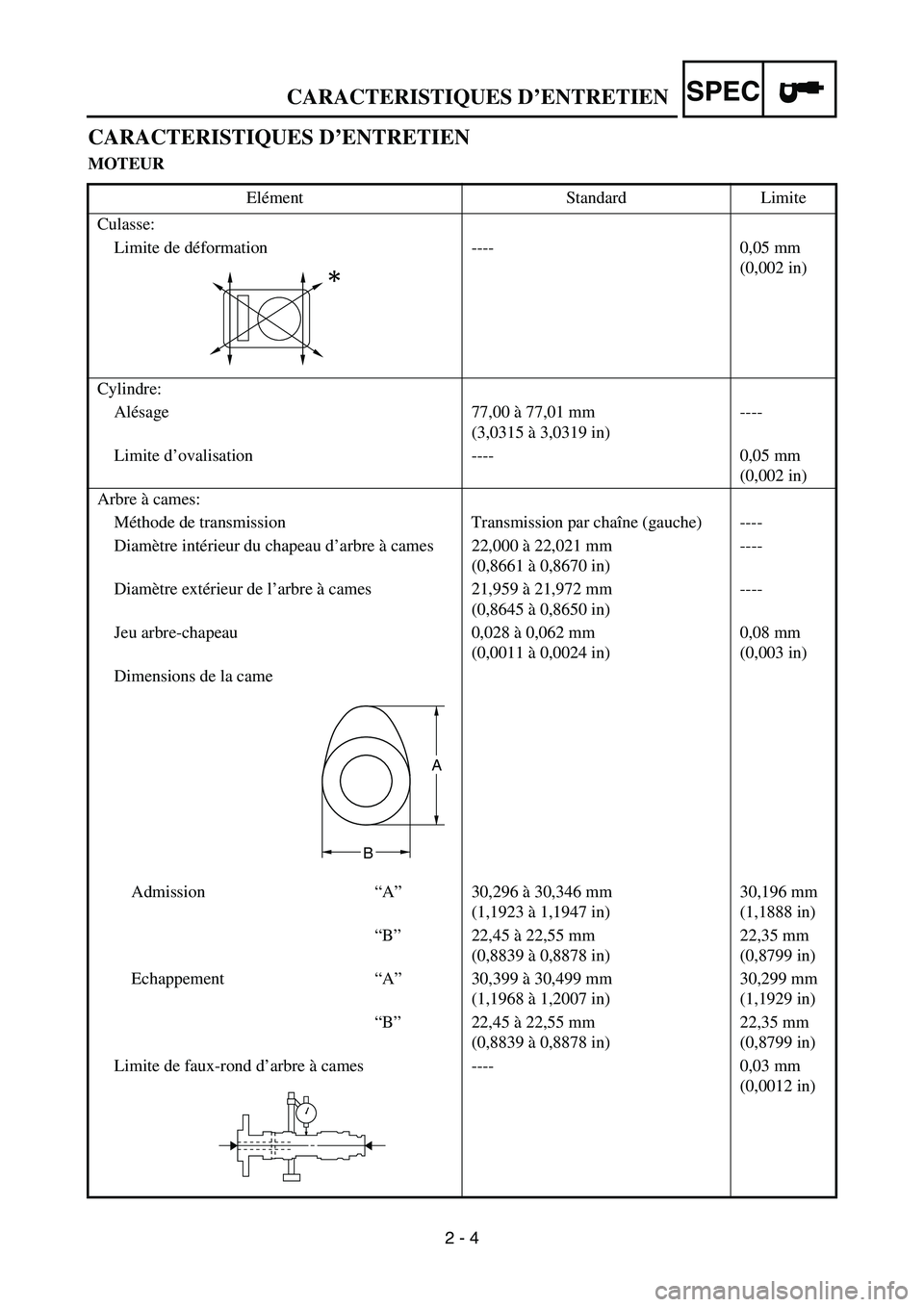

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Elément Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 77,00 à 77,01 mm
(3,0315 à 3,0319 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur de l’arbre à cames 21,959 à 21,972 mm
(0,8645 à 0,8650 in)----
Jeu arbre-chapeau 0,028 à 0,062 mm
(0,0011 à 0,0024 in)0,08 mm
(0,003 in)
Dimensions de la came
Admission“A”30,296 à 30,346 mm
(1,1923 à 1,1947 in)30,196 mm
(1,1888 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Echappement“A”30,399 à 30,499 mm
(1,1968 à 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Limite de faux-rond d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B
CARACTERISTIQUES D’ENTRETIEN
Page 95 of 668

SPEC

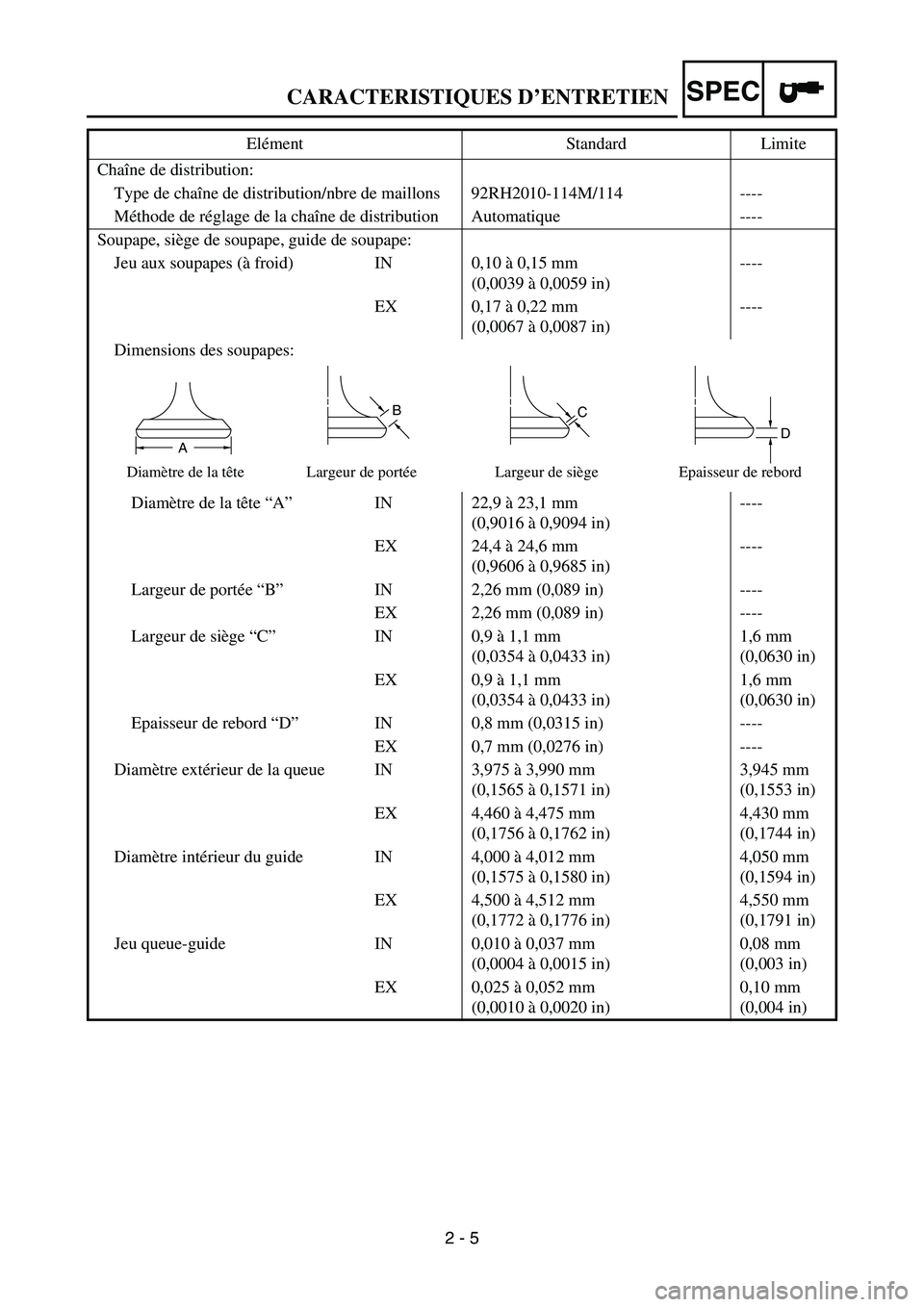

2 - 5 Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-114M/114 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid) IN 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
EX 0,17 à 0,22 mm
(0,0067 à 0,0087 in)----
Dimensions des soupapes:
Diamètre de la tête “A”IN 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
EX 24,4 à 24,6 mm
(0,9606 à 0,9685 in)----
Largeur de portée “B”IN 2,26 mm (0,089 in) ----
EX 2,26 mm (0,089 in) ----
Largeur de siège “C”IN 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
EX 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Epaisseur de rebord “D”IN 0,8 mm (0,0315 in) ----
EX 0,7 mm (0,0276 in) ----
Diamètre extérieur de la queue IN 3,975 à 3,990 mm
(0,1565 à 0,1571 in)3,945 mm
(0,1553 in)
EX 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,430 mm
(0,1744 in)
Diamètre intérieur du guide IN 4,000 à 4,012 mm
(0,1575 à 0,1580 in)4,050 mm
(0,1594 in)
EX 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
Jeu queue-guide IN 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
EX 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Elément Standard Limite
BC
DA
Diamètre de la tête Largeur de portée Largeur de siège Epaisseur de rebord
CARACTERISTIQUES D’ENTRETIEN
Page 96 of 668

SPEC

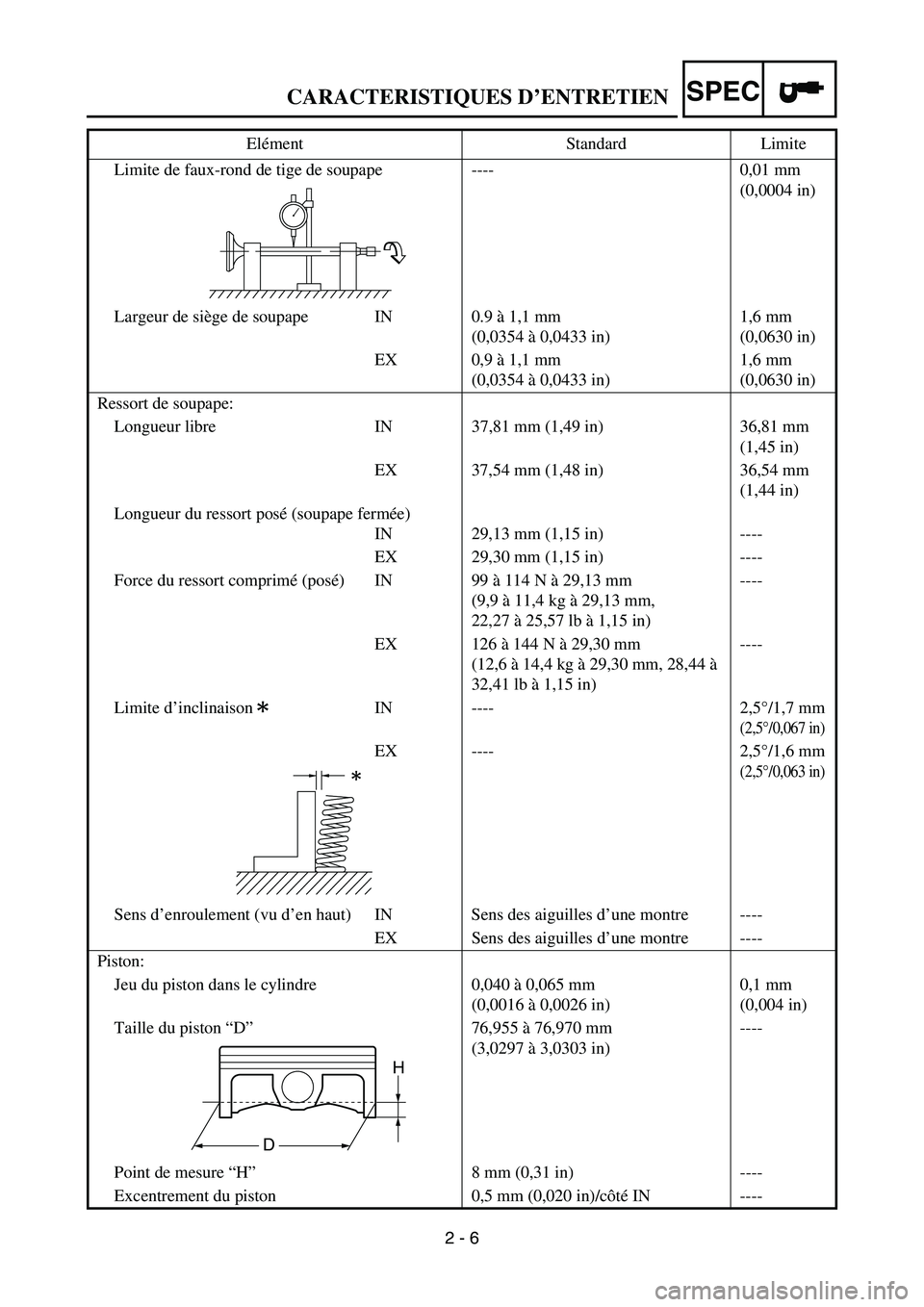

2 - 6 Limite de faux-rond de tige de soupape ---- 0,01 mm
(0,0004 in)
Largeur de siège de soupape IN 0.9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
EX 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre IN 37,81 mm (1,49 in) 36,81 mm
(1,45 in)
EX 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Longueur du ressort posé (soupape fermée)
IN 29,13 mm (1,15 in) ----
EX 29,30 mm (1,15 in) ----
Force du ressort comprimé (posé)IN 99 à 114 N à 29,13 mm
(9,9 à 11,4 kg à 29,13 mm,
22,27 à 25,57 lb à 1,15 in)----
EX 126 à 144 N à 29,30 mm
(12,6 à 14,4 kg à 29,30 mm, 28,44 à
32,41 lb à 1,15 in)----
Limite d’inclinaison IN ---- 2,5°/1,7 mm
(2,5°/0,067 in)
EX ---- 2,5°/1,6 mm
(2,5°/0,063 in)
Sens d’enroulement (vu d’en haut) IN Sens des aiguilles d’une montre ----
EX Sens des aiguilles d’une montre ----
Piston:
Jeu du piston dans le cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille du piston “D”76,955 à 76,970 mm
(3,0297 à 3,0303 in)----
Point de mesure “H”8 mm (0,31 in) ----
Excentrement du piston 0,5 mm (0,020 in)/côté IN ---- Elément Standard Limite
H
D
CARACTERISTIQUES D’ENTRETIEN
Page 97 of 668

SPEC

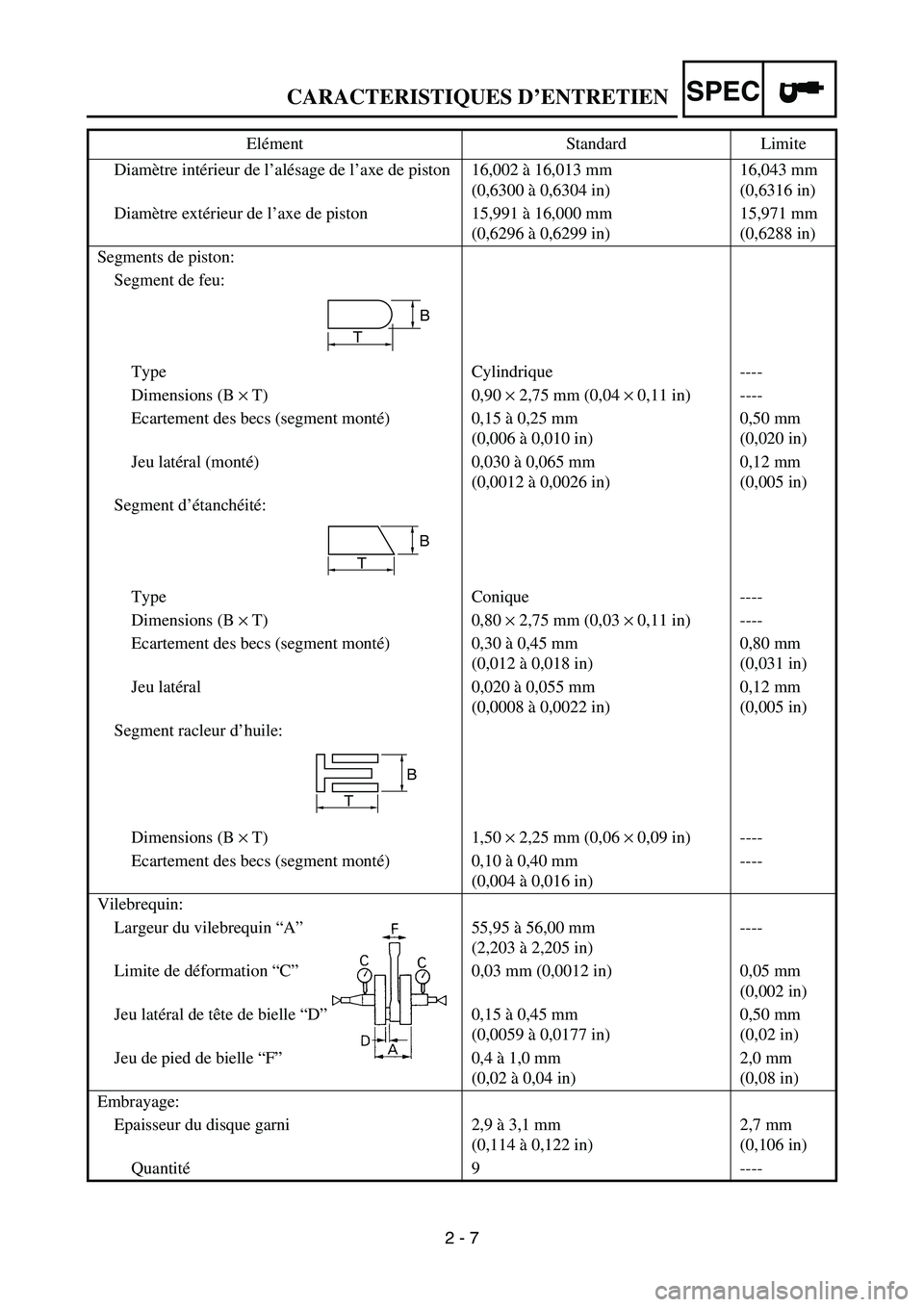

2 - 7 Diamètre intérieur de l’alésage de l’axe de piston 16,002 à 16,013 mm
(0,6300 à 0,6304 in)16,043 mm
(0,6316 in)
Diamètre extérieur de l’axe de piston 15,991 à 16,000 mm
(0,6296 à 0,6299 in)15,971 mm
(0,6288 in)
Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Ecartement des becs (segment monté)0,15 à 0,25 mm
(0,006 à 0,010 in)0,50 mm
(0,020 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ecartement des becs (segment monté)0,30 à 0,45 mm
(0,012 à 0,018 in)0,80 mm
(0,031 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ecartement des becs (segment monté)0,10 à 0,40 mm
(0,004 à 0,016 in)----
Vilebrequin:
Largeur du vilebrequin “A”55,95 à 56,00 mm
(2,203 à 2,205 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm
(0,02 à 0,04 in)2,0 mm
(0,08 in)
Embrayage:
Epaisseur du disque garni 2,9 à 3,1 mm
(0,114 à 0,122 in)2,7 mm
(0,106 in)
Quantité9 ---- Elément Standard Limite
T
B
B
T
B
T
CARACTERISTIQUES D’ENTRETIEN

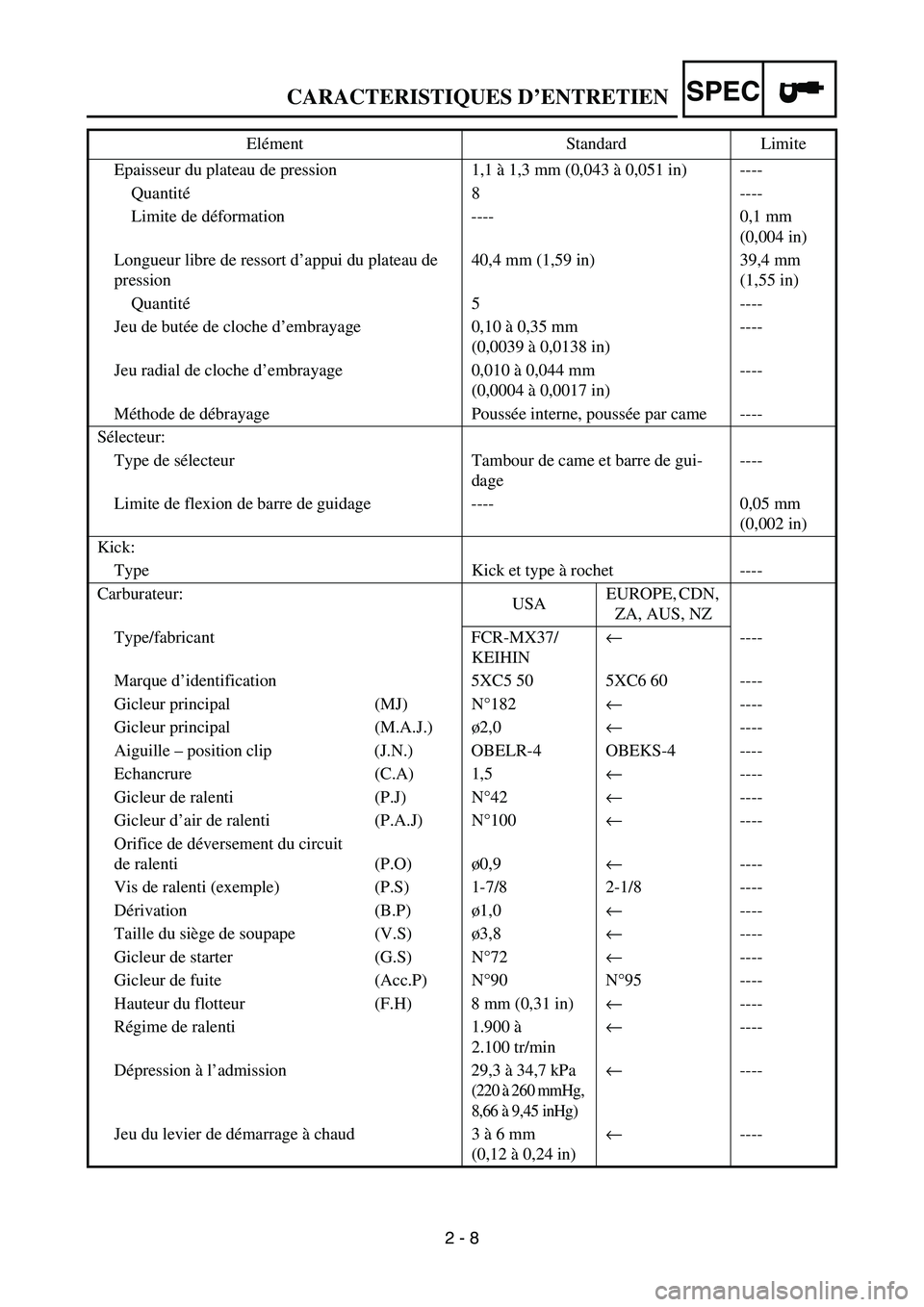

Page 98 of 668

SPEC
2 - 8 Epaisseur du plateau de pression 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’appui du plateau de
pression40,4 mm (1,59 in) 39,4 mm
(1,55 in)
Quantité5 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de gui-
dage----
Limite de flexion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type Kick et type à rochet ----
Carburateur:
USAEUROPE, CDN,
ZA, AUS, NZ
Type/fabricant FCR-MX37/
KEIHIN← ----
Marque d’identification 5XC5 50 5XC6 60 ----
Gicleur principal (MJ) N°182← ----
Gicleur principal (M.A.J.)ø2,0← ----
Aiguille – position clip (J.N.) OBELR-4 OBEKS-4 ----
Echancrure (C.A) 1,5← ----
Gicleur de ralenti (P.J) N°42← ----
Gicleur d’air de ralenti (P.A.J) N°100← ----
Orifice de déversement du circuit
de ralenti (P.O)ø0,9← ----
Vis de ralenti (exemple) (P.S) 1-7/8 2-1/8 ----
Dérivation (B.P)ø1,0← ----
Taille du siège de soupape (V.S)ø3,8← ----
Gicleur de starter (G.S) N°72← ----
Gicleur de fuite (Acc.P) N°90 N°95 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in)← ----
Régime de ralenti 1.900 à
2.100 tr/min← ----
Dépression à l’admission 29,3 à 34,7 kPa
(220 à 260 mmHg,
8,66 à 9,45 inHg)
← ----
Jeu du levier de démarrage à chaud 3 à 6 mm
(0,12 à 0,24 in)← ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 99 of 668

SPEC

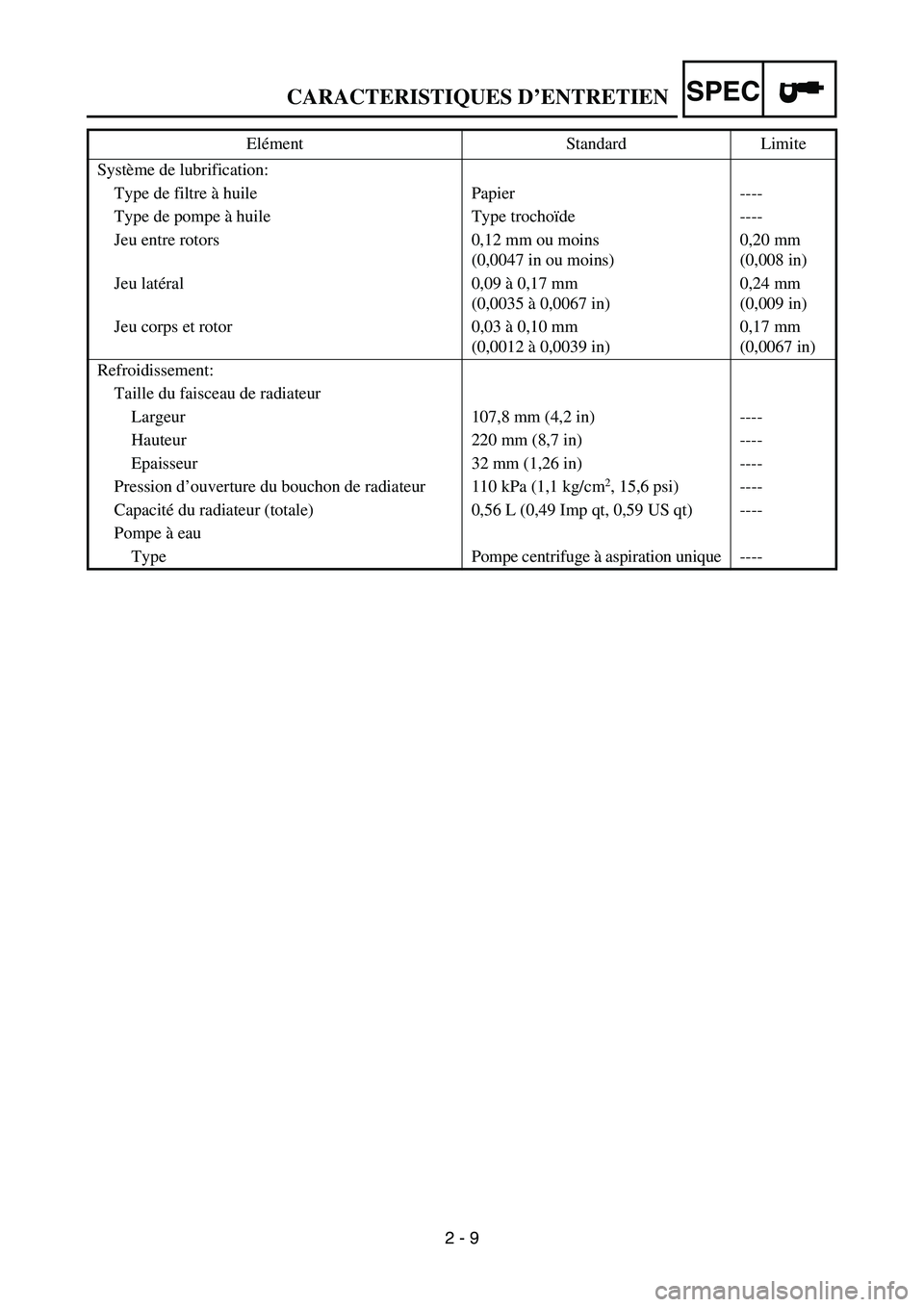

2 - 9 Système de lubrification:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors 0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu latéral 0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu corps et rotor 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,0067 in)
Refroidissement:
Taille du faisceau de radiateur
Largeur 107,8 mm (4,2 in) ----
Hauteur 220 mm (8,7 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration unique ---- Elément Standard Limite

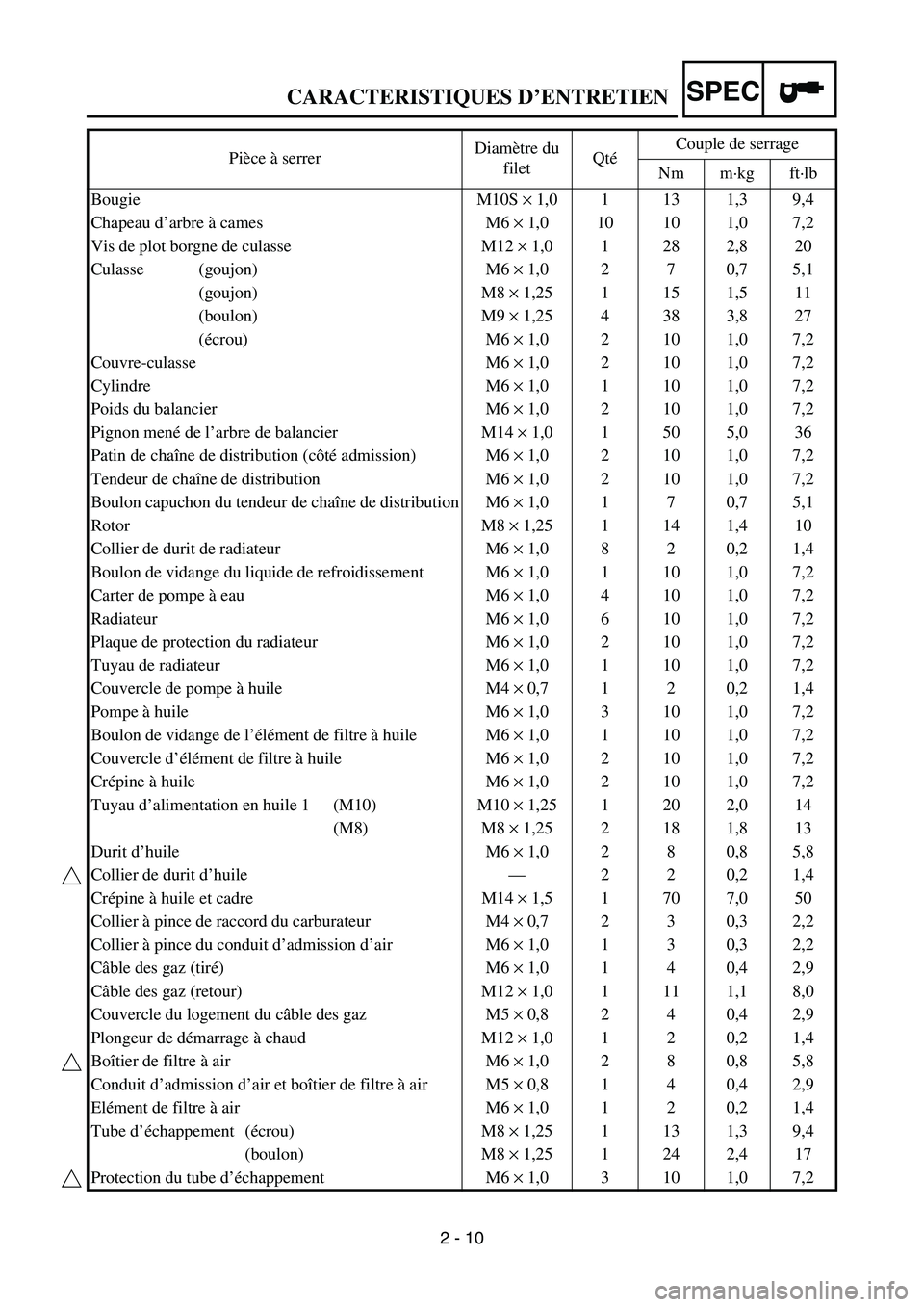

CARACTERISTIQUES D’ENTRETIEN
Page 100 of 668

SPEC
2 - 10 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M6 × 1,0 2 7 0,7 5,1
(goujon) M8 × 1,25 1 15 1,5 11
(boulon) M9 × 1,25 4 38 3,8 27
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Poids du balancier M6 × 1,0 2 10 1,0 7,2
Pignon mené de l’arbre de balancier M14 × 1,0 1 50 5,0 36
Patin de chaîne de distribution (côté admission) M6 × 1,0 2 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon capuchon du tendeur de chaîne de distribution M6 × 1,0 1 7 0,7 5,1
Rotor M8 × 1,25 1 14 1,4 10
Collier de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Carter de pompe à eau M6 × 1,0 4 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Plaque de protection du radiateur M6 × 1,0 2 10 1,0 7,2
Tuyau de radiateur M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 10 1,0 7,2
Boulon de vidange de l’élément de filtre à huile M6 × 1,0 1 10 1,0 7,2
Couvercle d’élément de filtre à huile M6 × 1,0 2 10 1,0 7,2
Crépine à huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’alimentation en huile 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Durit d’huile M6 × 1,0 2 8 0,8 5,8
Collier de durit d’huile—220,21,4
Crépine à huile et cadre M14 × 1,5 1 70 7,0 50
Collier à pince de raccord du carburateur M4 × 0,7 2 3 0,3 2,2
Collier à pince du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Elément de filtre à air M6 × 1,0 1 2 0,2 1,4
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Protection du tube d’échappement M6 × 1,0 3 10 1,0 7,2
CARACTERISTIQUES D’ENTRETIEN
