GEN
INFO

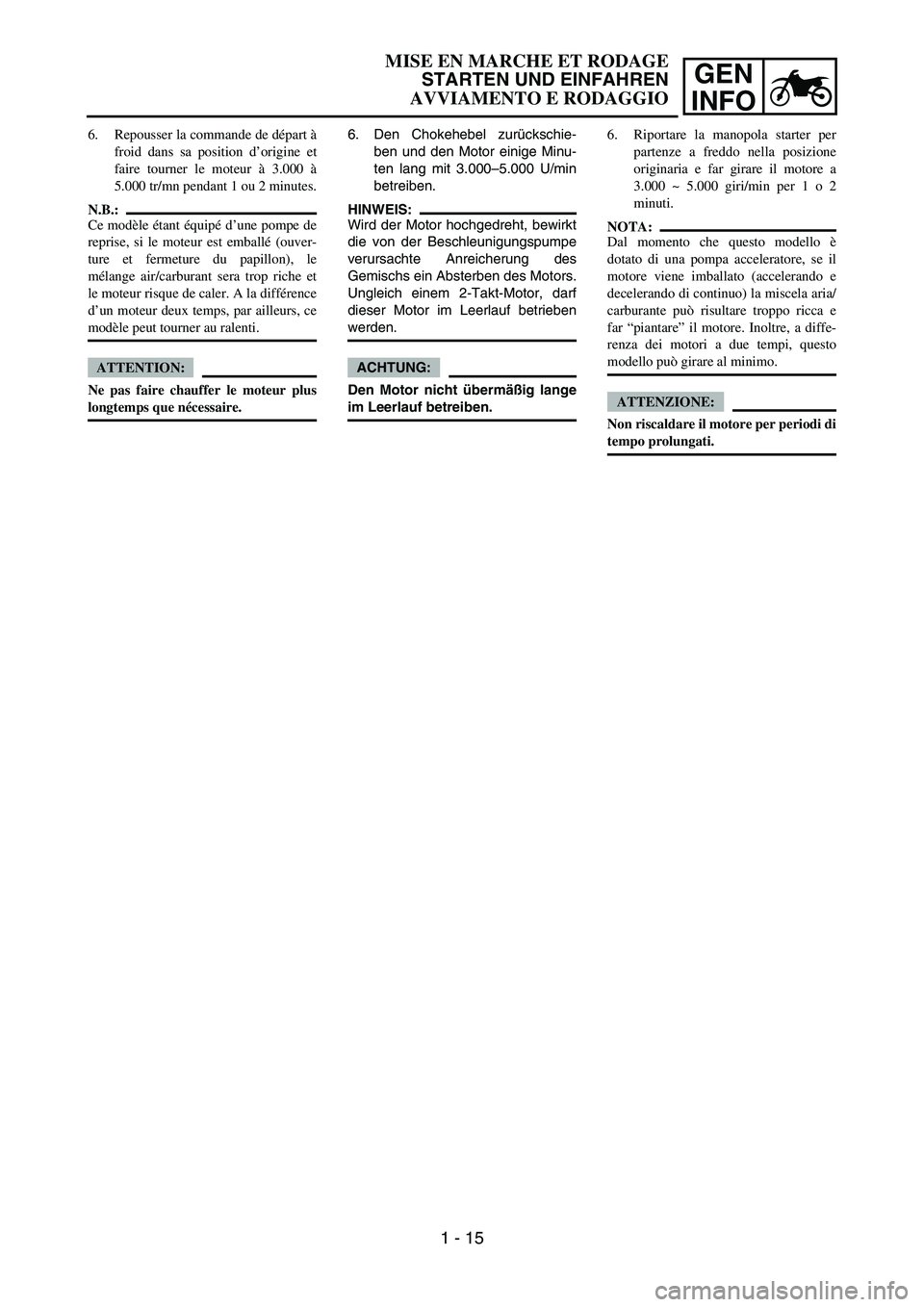

6. Den Chokehebel zurückschie-
ben und den Motor einige Minu-
ten lang mit 3.000–5.000 U/min
betreiben.
HINWEIS:
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachte Anreicherung des
Gemischs ein Absterben des Motors.
Ungleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
ACHTUNG:
Den Motor nicht übermäßig lange
im Leerlauf betreiben. 6. Repousser la commande de départ à
froid dans sa position d’origine et
faire tourner le moteur à 3.000 à
5.000 tr/mn pendant 1 ou 2 minutes.
N.B.:
Ce modèle étant équipé d’une pompe de
reprise, si le moteur est emballé (ouver-
ture et fermeture du papillon), le
mélange air/carburant sera trop riche et
le moteur risque de caler. A la différence
d’un moteur deux temps, par ailleurs, ce
modèle peut tourner au ralenti.
ATTENTION:
Ne pas faire chauffer le moteur plus
longtemps que nécessaire.6. Riportare la manopola starter per
partenze a freddo nella posizione
originaria e far girare il motore a
3.000 ~ 5.000 giri/min per 1 o 2
minuti.
NOTA:
Dal momento che questo modello è
dotato di una pompa acceleratore, se il
motore viene imballato (accelerando e
decelerando di continuo) la miscela aria/
carburante può risultare troppo ricca e
far “piantare” il motore. Inoltre, a diffe-
renza dei motori a due tempi, questo
modello può girare al minimo.
ATTENZIONE:
Non riscaldare il motore per periodi di
tempo prolungati.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
AVVIAMENTO E RODAGGIO
1 - 15

1 - 16
GEN
INFO

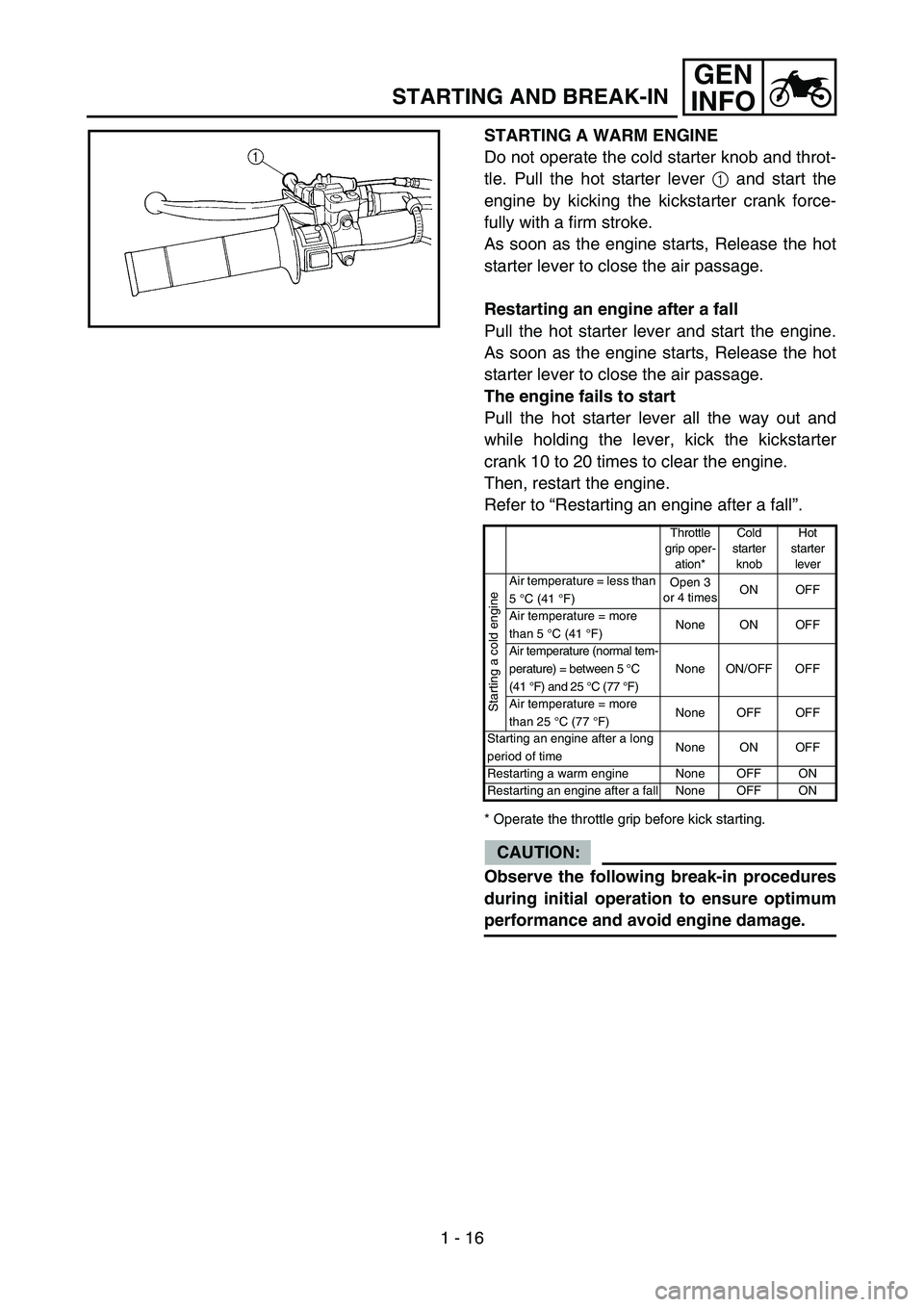

STARTING AND BREAK-IN
STARTING A WARM ENGINE
Do not operate the cold starter knob and throt-
tle. Pull the hot starter lever 1 and start the
engine by kicking the kickstarter crank force-
fully with a firm stroke.
As soon as the engine starts, Release the hot
starter lever to close the air passage.
Restarting an engine after a fall
Pull the hot starter lever and start the engine.
As soon as the engine starts, Release the hot
starter lever to close the air passage.
The engine fails to start
Pull the hot starter lever all the way out and
while holding the lever, kick the kickstarter
crank 10 to 20 times to clear the engine.
Then, restart the engine.
Refer to “Restarting an engine after a fall”.
* Operate the throttle grip before kick starting.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
Throttle
grip oper-
ation*Cold
starter
knobHot
starter
lever
Starting a cold engine
Air temperature = less than
5 °C (41 °F)Open 3
or 4 timesON OFF
Air temperature = more
than 5 °C (41 °F)None ON OFF
Air temperature (normal tem-
perature) = between 5°C
(41°F) and 25 °C (77°F)None ON/OFF OFF
Air temperature = more
than 25 °C (77 °F)None OFF OFF
Starting an engine after a long
period of timeNone ON OFF
Restarting a warm engine None OFF ON
Restarting an engine after a fall None OFF ON

GEN
INFO
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den
Warmstarthebel 1 betätigen und
den Motor mit einem festen Tritt auf
dem Kickstarterhebel anlassen.
Nach dem Anlassen des Motors den
Warmstarthebel loslassen, um die
Luftzufuhr zu stoppen.
Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem
Anlassen des Motors den Warmstart-
hebel loslassen, um die Luftzufuhr zu
stoppen.
Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum
Anschlag betätigen und den Kick-
starterhebel 10–20 Mal durchtreten,
um den überschüssigen Kraftstoff
aus dem Motor abzulassen.
Den Motor erneut anlassen.
Siehe unter “Starten nach einem
Sturz”.
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.
ACHTUNG:
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motorlei-
stung zu optimieren und Schäden
zu vermeiden.
Gasdreh-
griffbetä-
tigung*Choke-
hebelWarmst
arthebel
Kalten Motor anlassen
Lufttemperatur liegt
unter 5 °C (41 °F)3–4 Mal
öffnenEin Aus
Lufttemperatur liegt
über 5 °C (41 °F)Keine Ein Aus
Lufttemperatur ist nor-
mal, zwischen 5°C
(41°F) und 25 °C
(77°F)Keine Ein/Aus Aus
Lufttemperatur liegt
über 25 °C (77 °F)Keine Aus Aus
Starten nach langer Ein-
satzpauseKeine Ein Aus
Warmen Motor starten Keine Aus Ein
Starten nach einem Sturz Keine Aus Ein
MISE EN MARCHE A CHAUD
Ne pas utiliser la commande de départ à
froid ni les gaz. Tirer le levier de démar-
rage à chaud 1 et démarrer le moteur en
actionnant vigoureusement la pédale de
kick d’un coup sec.
Dès que le moteur démarre, relâcher le
levier de démarrage à chaud pour fermer
le passage d’air.
Redémarrage du moteur après une
chute
Tirer le levier de démarrage à chaud et
lancer le moteur. Dès que le moteur
démarre, relâcher le levier de démarrage
à chaud pour fermer le passage d’air.
Le moteur ne démarre pas
Tirer à fond le levier de démarrage à
chaud et, tout en maintenant ce dernier,
appuyer 10 à 20 fois sur la pédale de
kick pour purger le moteur.
Redémarrer ensuite le moteur.
Se reporter à “Redémarrage du moteur
après une chute”.
* Actionner la poignée des gaz avant
d’actionner le kick.
ATTENTION:
Afin d’éviter d’endommager le
moteur et assurer le meilleur rende-
ment possible, il convient de roder la
moto de la manière expliquée ci-après.
Utilisa-
tion de la
poignée
des gaz*Com-
mande de
départ à
froidLevier de
démar-
rage à
chaud
Démarrage d’un moteur froid
Température de l’air =
inférieure à 5 °C (41 °F)Ouvrir 3
à quatre
foisON OFF
Température de l’air =
supérieure à 5 °C (41 °F)Aucune ON OFF
Température de l’air (tem-
pérature normale) = entre
5°C (41°F) et 25°C
(77°F)Aucune ON/OFF OFF
Température de l’air =
supérieure à 25 °C
(77°F)Aucune OFF OFF
Démarrage du moteur après
une longue périodeAucune ON OFF
Redémarrage d’un moteur
chaudAucune OFF ON
Redémarrage du moteur
après une chuteAucune OFF ON
AVVIAMENTO DEL MOTORE A
CALDO
Non utilizzare la manopola starter per
partenze a freddo e l’acceleratore. Tirare
la leva starter per partenze a caldo 1 e
avviare il motore azionando con forza,
con un colpo netto, la leva di avviamento
a pedale.
Non appena il motore si avvia, rilasciare
la leva starter per partenze a caldo per
chiudere il passaggio dell’aria.
Riavviamento del motore dopo una
caduta
Tirare la leva starter per partenze a caldo
e avviare il motore. Non appena il
motore si avvia, rilasciare la leva starter
per partenze a caldo per chiudere il pas-
saggio dell’aria.
Il motore non si avvia
Tirare completamente la leva starter per
partenze a caldo e, tenendola premuta,
azionare 10 o 20 volte la leva di avvia-
mento a pedale per liberare il motore.
Quindi, riavviare il motore.
Fare riferimento a “Riavviamento del
motore dopo una caduta”.
* Azionare la manopola dell’acceleratore
prima dell’avviamento a pedale.
ATTENZIONE:
Osservare le seguenti procedure di
rodaggio quando si utilizza il mezzo
per le prime volte per assicurare
ottime prestazioni ed evitare danni al
motore.
Aziona-
mento
mano-
pola
accelera-
tore*Mano-
pola star-
ter per
partenze
a freddoLeva
starter
per par-
tenze a
caldo
Avviamento del motore a freddo
Temperatura dell’aria =
meno di 5 °C (41 °F)Azio-
nare 3 o
4 volteON OFF
Temperatura dell’aria =
più di 5 °C (41 °F)Nessuno ON OFF
Temperatura dell’aria (tem-
peratura normale) = tra 5°C
(41°F) e 25 °C (77°F)Nessuno ON/OFF OFF
Temperatura dell’aria =
più di 25 °C (77 °F)Nessuno OFF OFF
Avviamento del motore dopo
un lungo periodo di tempoNessuno ON OFF
Avviamento del motore
ancora caldoNessuno OFF ON
Riavviamento del motore
dopo una cadutaNessuno OFF ON
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
AVVIAMENTO E RODAGGIO
1 - 16

1 - 17
GEN
INFO
STARTING AND BREAK-IN
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel tank
with the fuel.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of the
controls and the engine stop switch. Then,
restart the engine and check its operation
within no more than 5 minutes after it is
restarted.
4. Operate the machine in the lower gears at
moderate throttle openings for five to eight
minutes.
5. Check how the engine runs when the
machine is ridden with the throttle 1/4 to 1/2
open (low to medium speed) for about one
hour.
6. Restart the engine and check the operation
of the machine throughout its entire operat-
ing range. Restart the machine and oper-
ate it for about 10 to 15 more minutes. The
machine will now be ready to race.
CAUTION:
After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.
When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING, VALVES, CAMSHAFTS
AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Starten volltanken.
2. Die “Routinekontrolle vor Fahrt-
beginn” ausführen.
3. Den Motor anlassen und einige
Minuten lang betreiben. Die
Leerlaufdrehzahl und die Funk-
tion der Bedienelemente ein-
schließlich des Motorstoppschal-
ters kontrollieren. Den Motor
erneut anlassen und innerhalb 5
Minuten dessen Funktion kon-
trollieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (niedri-
ger bis mäßiger Geschwindig-
keit) etwa eine Stunde lang
überwachen.
6. Den Motor erneut starten und
den gesamten Betriebsbereich
kontrollieren. Den Motor erneut
starten und weiter 10–15 Minu-
ten lang betreiben. Das Motorrad
ist nun rennfertig.
ACHTUNG:
Entsprechend dem Abschnitt
“ANZUGSDREHMOMENTE
KONTROLLIEREN”, nach dem
Einfahren sowie vor jedem Ren-
nen sämtliche Befestigungsele-
mente kontrollieren.
Befestigungselemente ggf. vor-
schriftsmäßig festziehen.
Folgende Bauteile müssen nach
dem Auswechseln eingefahren
werden.
ZYLINDER UND KURBELWELLE:
Eine einstündige Einfahrzeit ein-
legen.
KOLBEN, KOLBENRINGE, VEN-
TILE, NOCKLENWELLEN UND
RITZEL:
Eine halbstündige Einfahrzeit mit
maximal halb geöffnetem Gas-
drehgriff einlegen. Den Motorbe-
trieb gründlich überwachen. PROCEDURE DE RODAGE
1. Avant de démarrer le moteur, faire
le plein du réservoir de carburant.
2. Effectuer les contrôles avant utilisa-
tion.
3. Mettre le moteur en marche et le
laisser chauffer. Contrôler le régime
de ralenti et le bon fonctionnement
des commandes et du coupe-circuit
du moteur. Redémarrer ensuite le
moteur et contrôler son fonctionne-
ment dans les 5 minutes maximum
qui suivent son redémarrage.
4. Rouler pendant cinq à huit minutes
sur les rapports inférieurs et à
régime modéré.
5. Contrôler le fonctionnement du
moteur lorsque la moto est utilisée
pendant une heure environ aux régi-
mes bas à moyens (ouverture des
gaz 1/4 à 1/2).
6. Remettre le moteur en marche et
vérifier le fonctionnement de la
moto à toutes les vitesses. Redémar-
rer la moto et rouler pendant 10 à 15
minutes environ. La moto est main-
tenant prête pour la course.
ATTENTION:
Après le rodage ou avant chaque
course, il est indispensable de con-
trôler le bon serrage des raccords et
des fixations conformément aux ins-
tructions de la section POINTS DE
VERIFICATION DES COUPLES
DE SERRAGE.
Resserrer au couple requis tout élé-
ment desserré.
Si l’une quelconque des pièces sui-
vantes a été remplacée, un nouveau
rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heure.
PISTON, SEGMENT, SOUPAPES,
ARBRES A CAMES ET PIGNONS:
Ces pièces nécessitent un rodage
d’environ 30 minutes à une ouver-
ture des gaz de 1/2 au maximum.
Surveiller attentivement l’état du
moteur pendant le rodage.PROCEDURE DI RODAGGIO
1. Prima di avviare il motore, riempire
il serbatoio di carburante.
2. Eseguire sul mezzo i controlli da
compiere prima della messa in fun-
zione.
3. Avviare e riscaldare il motore. Con-
trollare il regime del minimo e il
funzionamento dei comandi e
dell’interruttore di arresto motore.
Quindi riavviare il motore e control-
larne il funzionamento entro 5
minuti dal riavviamento.
4. Far funzionare il mezzo da cinque a
otto minuti innestando solo marce
basse e accelerando moderatamente.
5. Controllare il funzionamento del
motore per circa un’ora mentre il
mezzo procede con la manopola
dell’acceleratore ruotata di 1/4 o 1/2
giro (velocità bassa o media).
6. Riavviare il motore e controllare il
mezzo in tutte le condizioni di fun-
zionamento. Riavviare il mezzo e
farlo funzionare per altri 10 ~ 15
minuti. Ora è pronto per correre.
ATTENZIONE:
Dopo il rodaggio o prima di ogni
competizione, controllare che non ci
siano dispositivi di montaggio e di
serraggio allentati, come indicato in
“PUNTI DI CONTROLLO SER-
RAGGIO”.
Serrare tutti i dispositivi come
richiesto.
Se una delle seguenti parti è stata
sostituita, occorre eseguirne il
rodaggio.
CILINDRO E ALBERO MOTORE:
Rodaggio di circa un’ora.
PISTONE, FASCIA ELASTICA,
VALVOLE, ALBERI A CAMME E
INGRANAGGI:
Rodaggio di circa 30 minuti a media
o bassa velocità. Osservare attenta-
mente le condizioni del motore
durante il funzionamento.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
AVVIAMENTO E RODAGGIO
1 - 17

GEN
INFO
1 - 18
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
Frame construction
Combined seat and fuel tank
Exhaust system
Engine mounting
Steering Steering stem to
handlebar
Suspension Front Steering stem to front
fork
Rear For link type
Rear Installation of rear
shock absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel system
Lubrication systemFrame to rear frame
Fuel tank to frame
Silencer to rear frame
Frame to engine
Engine bracket to engine
Engine bracket to frame
Steering stem to frame
Steering stem to upper bracket
Upper bracket to handlebar
Front fork to upper bracket
Front fork to lower bracket
Assembly of links
Link to frame
Link to rear shock absorber
Link to swingarm
Rear shock absorber to frame
Tightening of pivot shaft
Tightening of wheel axle
Tightening of axle holder
Tightening of wheel axle
Wheel to rear wheel sprocket
Brake caliper to front fork
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to handlebar
Tightening of bleed screw
Tightening of brake hose holder
Brake pedal to frame
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to frame
Tightening of bleed screw
Tightening of brake hose holder
Fuel tank to fuel cock
Tightening of oil hose clamp
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.

GEN
INFO
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
N.B.:
Pour les couples de serrage, se reporter à la section
“CARACTERISTIQUES D’ENTRETIEN” au
CHAPITRE 2.
Cadre
Selle et réservoir de carburant
Système d’échappement
Bâti moteur
Direction Colonne de direction
vers guidon
Suspension Avant Colonne de direction
vers fourche
Arrière Pour le modèle à timonerie
Arrière Installation de l’amortis-
seur arrière
Arrière Installation du bras
oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Circuit de carburant
Système de lubrificationCadre au cadre arrière
Réservoir de carburant au cadre
Silencieux au cadre arrière
Cadre au moteur
Support de moteur au moteur
Support de moteur au cadre
Colonne de direction au cadre
Colonne de direction au té supérieur
Té supérieur au guidon
Fourche au té supérieur
Fourche au té inférieur
Ensemble de timonerie
Timonerie au cadre
Timonerie à l’amortisseur arrière
Timonerie au bras oscillant
Amortisseur arrière au cadre
Serrage du boulon-pivot
Serrage de l’axe de roue
Serrage du support d’axe
Serrage de l’axe de roue
Roue au pignon de roue arrière
Etrier de frein à la fourche
Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au guidon
Serrage de la vis de purge
Serrage du support de durit de frein
Pédale de frein au cadre
Disque de frein à la roue
Serrage du boulon de raccord
Maître-cylindre de frein au cadre
Serrage de la vis de purge
Serrage du support de durit de frein
Réservoir de carburant au robinet de carburan
t
Serrage du collier de durit d’huile
POINTS DE VERIFICATION DES COUPLES DE SERRAGE
1 - 18

GEN
INFO

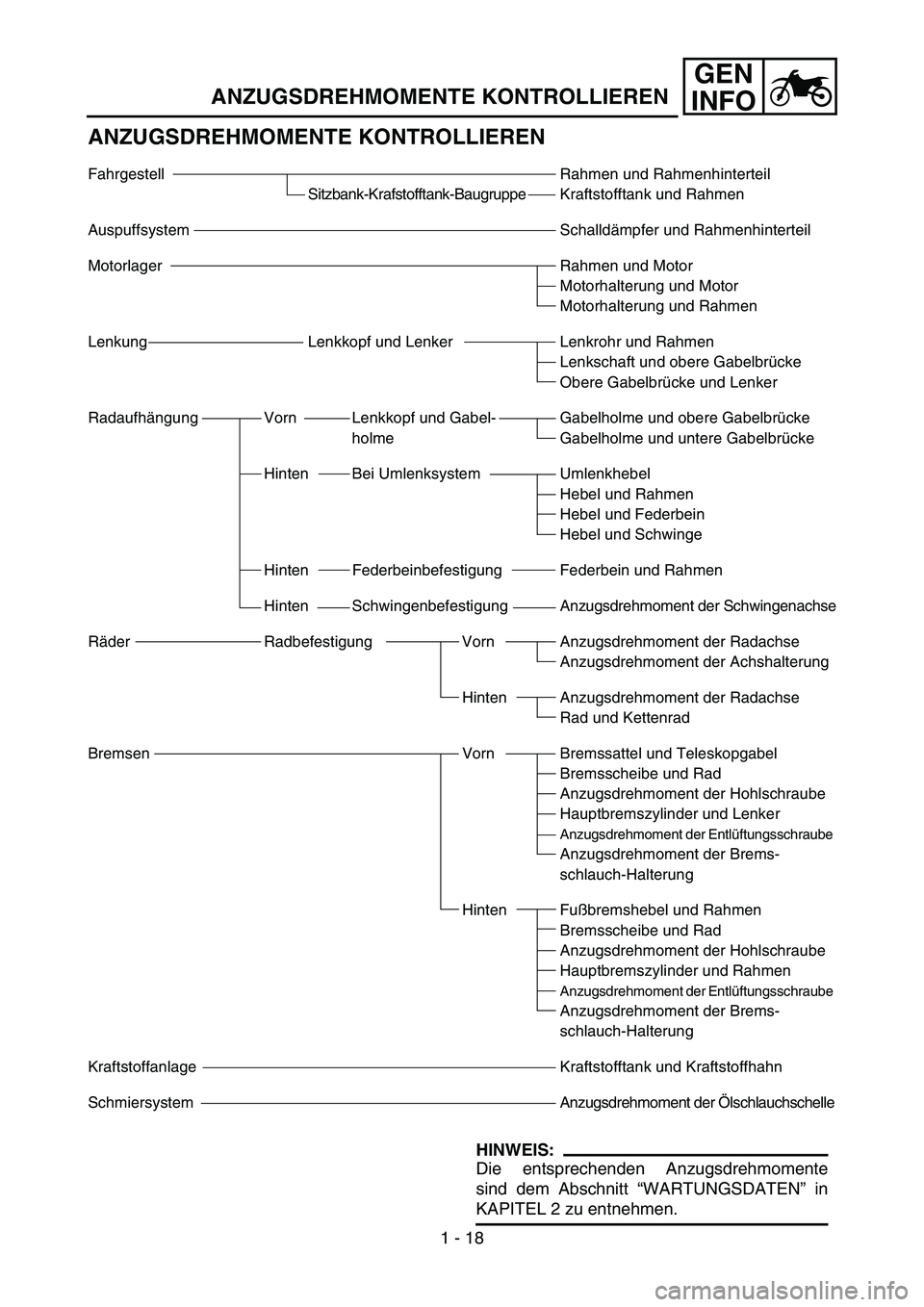

ANZUGSDREHMOMENTE KONTROLLIEREN
HINWEIS:
Die entsprechenden Anzugsdrehmomente
sind dem Abschnitt “WARTUNGSDATEN” in
KAPITEL 2 zu entnehmen.
Fahrgestell
Sitzbank-Krafstofftank-Baugruppe
Auspuffsystem
Motorlager
Lenkung Lenkkopf und Lenker
Radaufhängung Vorn Lenkkopf und Gabel-
holme
Hinten Bei Umlenksystem
Hinten Federbeinbefestigung
Hinten Schwingenbefestigung
Räder Radbefestigung Vorn
Hinten
Bremsen Vorn
Hinten
Kraftstoffanlage
SchmiersystemRahmen und Rahmenhinterteil
Kraftstofftank und Rahmen
Schalldämpfer und Rahmenhinterteil
Rahmen und Motor
Motorhalterung und Motor
Motorhalterung und Rahmen
Lenkrohr und Rahmen
Lenkschaft und obere Gabelbrücke
Obere Gabelbrücke und Lenker
Gabelholme und obere Gabelbrücke
Gabelholme und untere Gabelbrücke
Umlenkhebel
Hebel und Rahmen
Hebel und Federbein
Hebel und Schwinge
Federbein und Rahmen
Anzugsdrehmoment der Schwingenachse
Anzugsdrehmoment der Radachse
Anzugsdrehmoment der Achshalterung
Anzugsdrehmoment der Radachse
Rad und Kettenrad
Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Lenker
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Brems-
schlauch-Halterung
Fußbremshebel und Rahmen
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Rahmen
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Brems-
schlauch-Halterung
Kraftstofftank und Kraftstoffhahn
Anzugsdrehmoment der Ölschlauchschelle
ANZUGSDREHMOMENTE KONTROLLIEREN
1 - 18

GEN
INFO

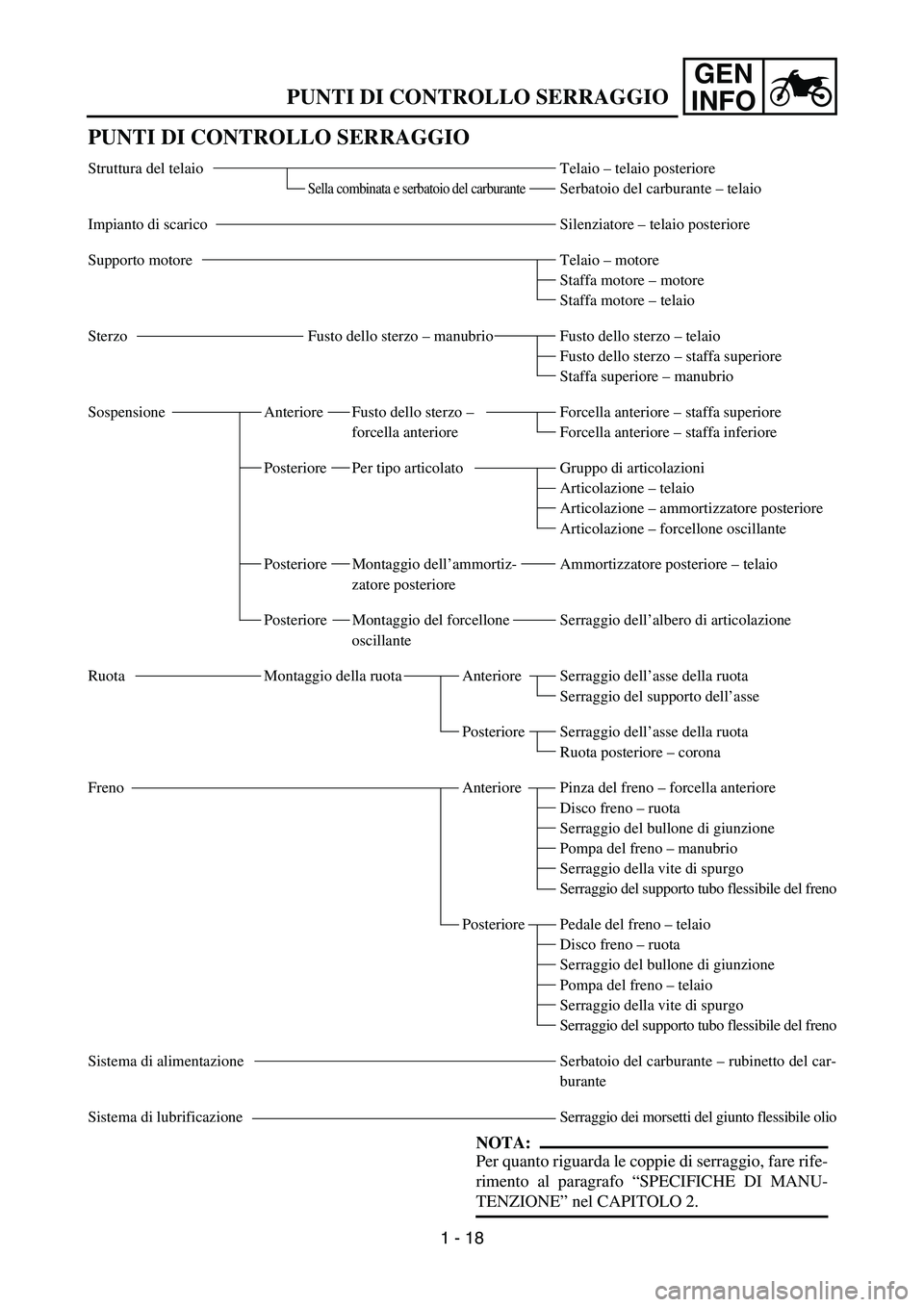

PUNTI DI CONTROLLO SERRAGGIO
NOTA:
Per quanto riguarda le coppie di serraggio, fare rife-
rimento al paragrafo “SPECIFICHE DI MANU-
TENZIONE” nel CAPITOLO 2.
Struttura del telaio
Sella combinata e serbatoio del carburante
Impianto di scarico
Supporto motore
Sterzo Fusto dello sterzo – manubrio
Sospensione Anteriore Fusto dello sterzo –
forcella anteriore
Posteriore Per tipo articolato
Posteriore Montaggio dell’ammortiz-
zatore posteriore
Posteriore Montaggio del forcellone
oscillante
Ruota Montaggio della ruota Anteriore
Posteriore
Freno Anteriore
Posteriore
Sistema di alimentazione
Sistema di lubrificazioneTelaio – telaio posteriore
Serbatoio del carburante – telaio
Silenziatore – telaio posteriore
Telaio – motore
Staffa motore – motore
Staffa motore – telaio
Fusto dello sterzo – telaio
Fusto dello sterzo – staffa superiore
Staffa superiore – manubrio
Forcella anteriore – staffa superiore
Forcella anteriore – staffa inferiore
Gruppo di articolazioni
Articolazione – telaio
Articolazione – ammortizzatore posteriore
Articolazione – forcellone oscillante
Ammortizzatore posteriore – telaio
Serraggio dell’albero di articolazione
Serraggio dell’asse della ruota
Serraggio del supporto dell’asse
Serraggio dell’asse della ruota
Ruota posteriore – corona
Pinza del freno – forcella anteriore
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – manubrio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del fren
o
Pedale del freno – telaio
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – telaio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del fren
o
Serbatoio del carburante – rubinetto del car-
burante
Serraggio dei morsetti del giunto flessibile oli
o
PUNTI DI CONTROLLO SERRAGGIO
1 - 18

1 - 19
GEN
INFO
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off the
end of the exhaust pipe to prevent water
from entering. A plastic bag secured with a
rubber band may be used for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush. Do
not apply degreaser to the chain, sprock-
ets, or wheel axles.
3. Rinse the dirt and degreaser off with a gar-
den hose; use only enough pressure to do
the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a soft
towel or cloth.
6. Immediately after washing, remove excess
water from the chain with a paper towel
and lubricate the chain to prevent rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid combi-
nation cleaner-waxes, as they may contain
abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.
