4 - 3
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
ÈNicht USA
Arbeitsumfang:
1 Schalldämpfer demontieren
2 Auspuffkrümmer demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER DEMONTIEREN
Vorbereitungsarbeiten Seitenverkleidung rechts Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 1
8 Auspuffkrümmer-Schraube 1
9 Auspuffkrümmer 1
10 Dichtung 2
2
1
2
TUBE D’ECHAPPEMENT ET SILENCIEUX
ÈSauf USA
Organisation de la dépose:1 Dépose du silencieux2 Dépose du tube d’échappement
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU TUBE D’ECHAPPEMENT
ET DU SILENCIEUX
Préparation à la dépose Cache latéral droit Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4Entretoise épaulée1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 1
8 Boulon (tube d’échappement) 1
9Tube d’échappement 1
10 Joint 2
2
1
2
TUBO DI SCARICO E SILENZIATORE
ÈEccetto USA
Estensione della rimozione:1 Rimozione del silenziatore2 Rimozione del tubo di scarico
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI TUBO DI SCARICO E
SILENZIATORE
Preparazione per la rimozione Fianchetto destro Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
1 Bullone (morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziatore (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Collarino 1
5 Silenziatore 1
6 Morsetto silenziatore 1
7 Dado (tubo di scarico) 1
8 Bullone (tubo di scarico) 1
9 Tubo di scarico 1
10 Guarnizione 2
2
1
2
TUBE D’ECHAPPEMENT ET SILENCIEUX
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
TUBO DI SCARICO E SILENZIATORE

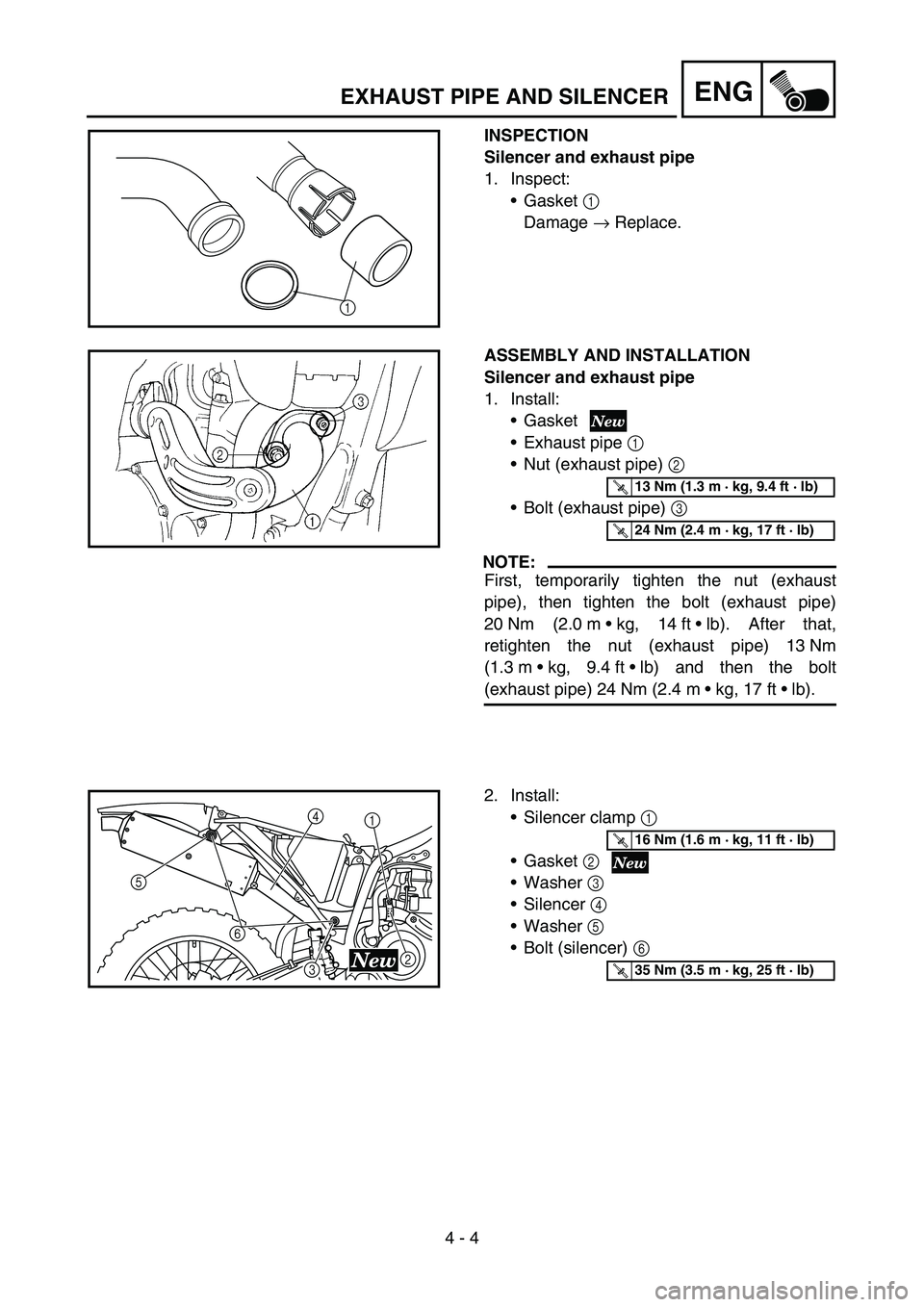

4 - 4
ENGEXHAUST PIPE AND SILENCER
INSPECTION
Silencer and exhaust pipe
1. Inspect:
Gasket 1
Damage → Replace.
1
ASSEMBLY AND INSTALLATION
Silencer and exhaust pipe
1. Install:
Gasket
Exhaust pipe 1
Nut (exhaust pipe) 2
Bolt (exhaust pipe) 3
NOTE:
First, temporarily tighten the nut (exhaust
pipe), then tighten the bolt (exhaust pipe)
20 Nm (2.0 mkg, 14 ftlb). After that,
retighten the nut (exhaust pipe) 13 Nm
(1.3 mkg, 9.4 ftlb) and then the bolt
(exhaust pipe) 24 Nm (2.4 mkg, 17 ftlb).
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
T R..24 Nm (2.4 m · kg, 17 ft · lb)
2. Install:
Silencer clamp 1
Gasket 2
Washer 3
Silencer 4
Washer 5
Bolt (silencer) 6
4
5
61
2
3
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..35 Nm (3.5 m · kg, 25 ft · lb)

ENG

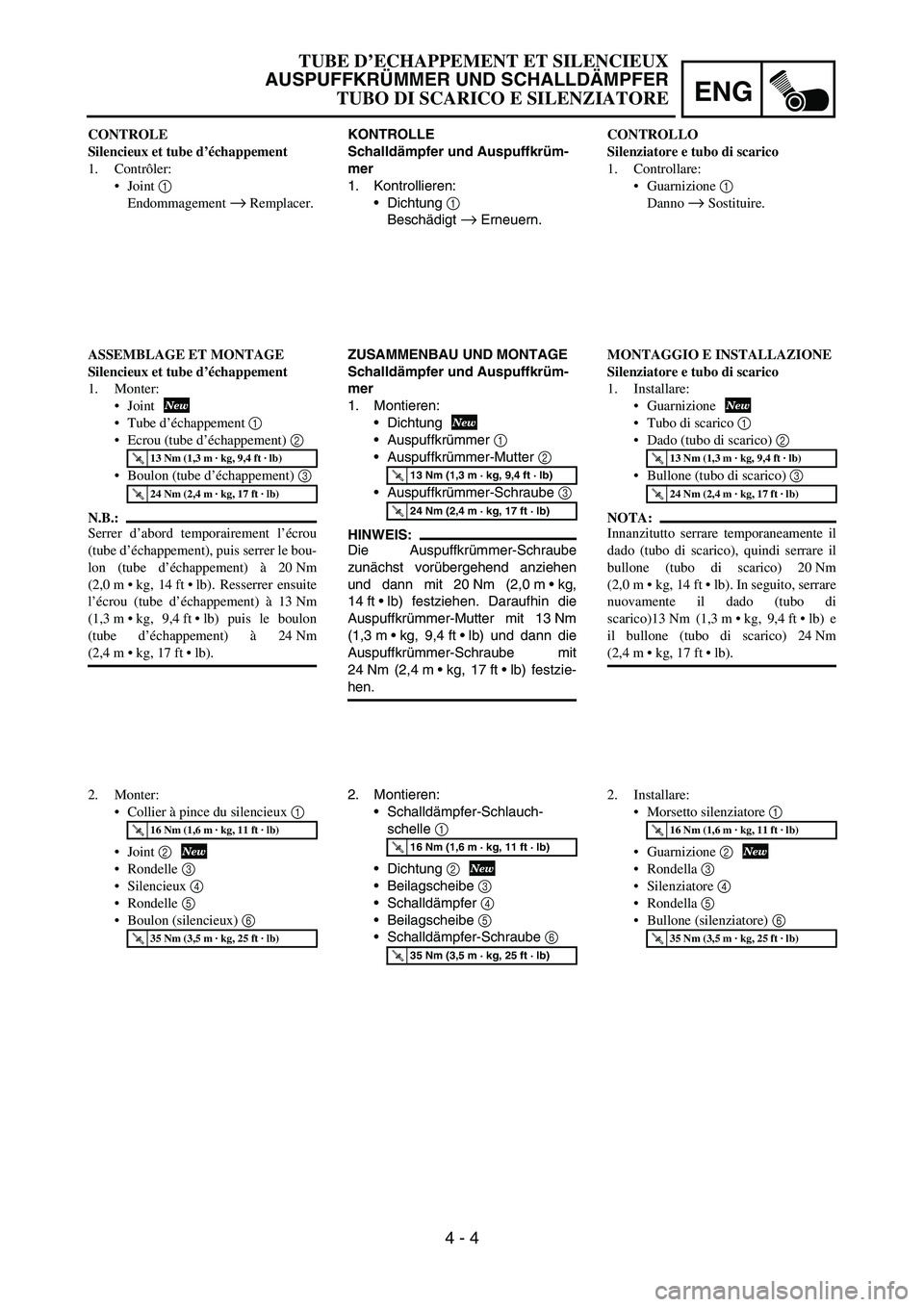

4 - 4
KONTROLLE
Schalldämpfer und Auspuffkrüm-
mer
1. Kontrollieren:
Dichtung
1
Beschädigt
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Schalldämpfer und Auspuffkrüm-
mer
1. Montieren:
Dichtung
Auspuffkrümmer
1
Auspuffkrümmer-Mutter
2
Auspuffkrümmer-Schraube
3
HINWEIS:
Die Auspuffkrümmer-Schraube
zunächst vorübergehend anziehen
und dann mit 20 Nm (2,0 mkg,
14 ftlb) festziehen. Daraufhin die
Auspuffkrümmer-Mutter mit 13 Nm
(1,3 mkg, 9,4 ftlb) und dann die
Auspuffkrümmer-Schraube mit
24 Nm (2,4 mkg, 17 ftlb) festzie-
hen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Montieren:
Schalldämpfer-Schlauch-
schelle
1
Dichtung
2
Beilagscheibe
3
Schalldämpfer
4
Beilagscheibe
5
Schalldämpfer-Schraube
6
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
CONTROLE
Silencieux et tube d’échappement
1. Contrôler:
Joint 1
Endommagement
→ Remplacer.
ASSEMBLAGE ET MONTAGE
Silencieux et tube d’échappement
1. Monter:
Joint
Tube d’échappement 1
Ecrou (tube d’échappement) 2
Boulon (tube d’échappement) 3
N.B.:
Serrer d’abord temporairement l’écrou
(tube d’échappement), puis serrer le bou-
lon (tube d’échappement) à 20 Nm
(2,0 mkg, 14 ftlb). Resserrer ensuite
l’écrou (tube d’échappement) à 13 Nm
(1,3 mkg, 9,4 ftlb) puis le boulon
(tube d’échappement) à 24 Nm
(2,4 mkg, 17 ftlb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
Collier à pince du silencieux 1
Joint 2
Rondelle 3
Silencieux 4
Rondelle 5
Boulon (silencieux) 6
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
CONTROLLO
Silenziatore e tubo di scarico
1. Controllare:
Guarnizione 1
Danno
→ Sostituire.
MONTAGGIO E INSTALLAZIONE
Silenziatore e tubo di scarico
1. Installare:
Guarnizione
Tubo di scarico 1
Dado (tubo di scarico) 2
Bullone (tubo di scarico) 3
NOTA:
Innanzitutto serrare temporaneamente il
dado (tubo di scarico), quindi serrare il
bullone (tubo di scarico) 20 Nm
(2,0 mkg, 14 ftlb). In seguito, serrare
nuovamente il dado (tubo di
scarico)13 Nm (1,3 mkg, 9,4 ftlb) e
il bullone (tubo di scarico) 24 Nm
(2,4 mkg, 17 ftlb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Installare:
Morsetto silenziatore 1
Guarnizione 2
Rondella 3
Silenziatore 4
Rondella 5
Bullone (silenziatore) 6
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
TUBE D’ECHAPPEMENT ET SILENCIEUX
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
TUBO DI SCARICO E SILENZIATORE

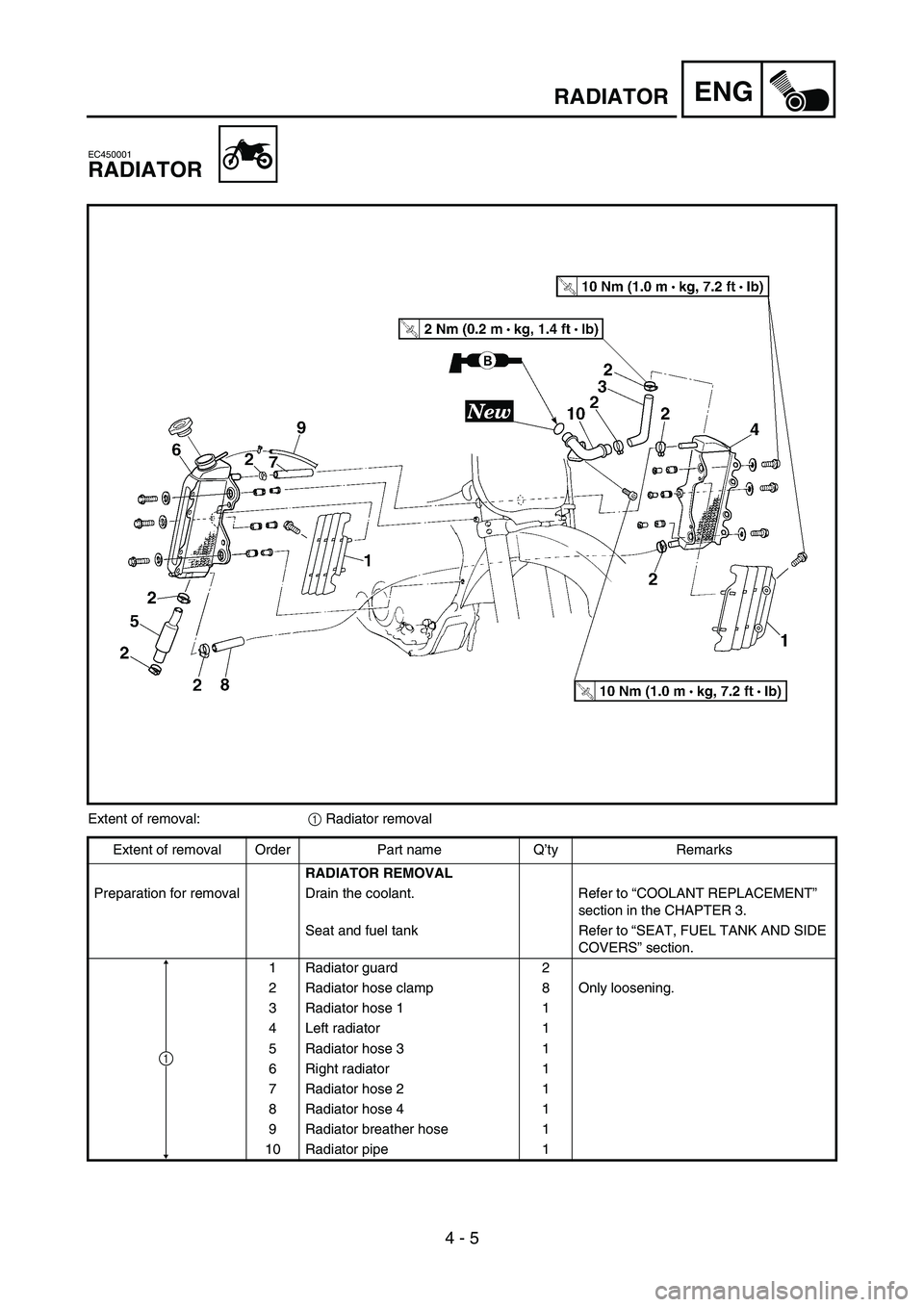

4 - 5
ENGRADIATOR
EC450001
RADIATOR
Extent of removal:
1 Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Radiator guard 2
2 Radiator hose clamp 8 Only loosening.
3 Radiator hose 1 1
4 Left radiator 1
5 Radiator hose 3 1
6 Right radiator 1
7 Radiator hose 2 1
8 Radiator hose 4 1
9 Radiator breather hose 1
10 Radiator pipe 1
1

ENG

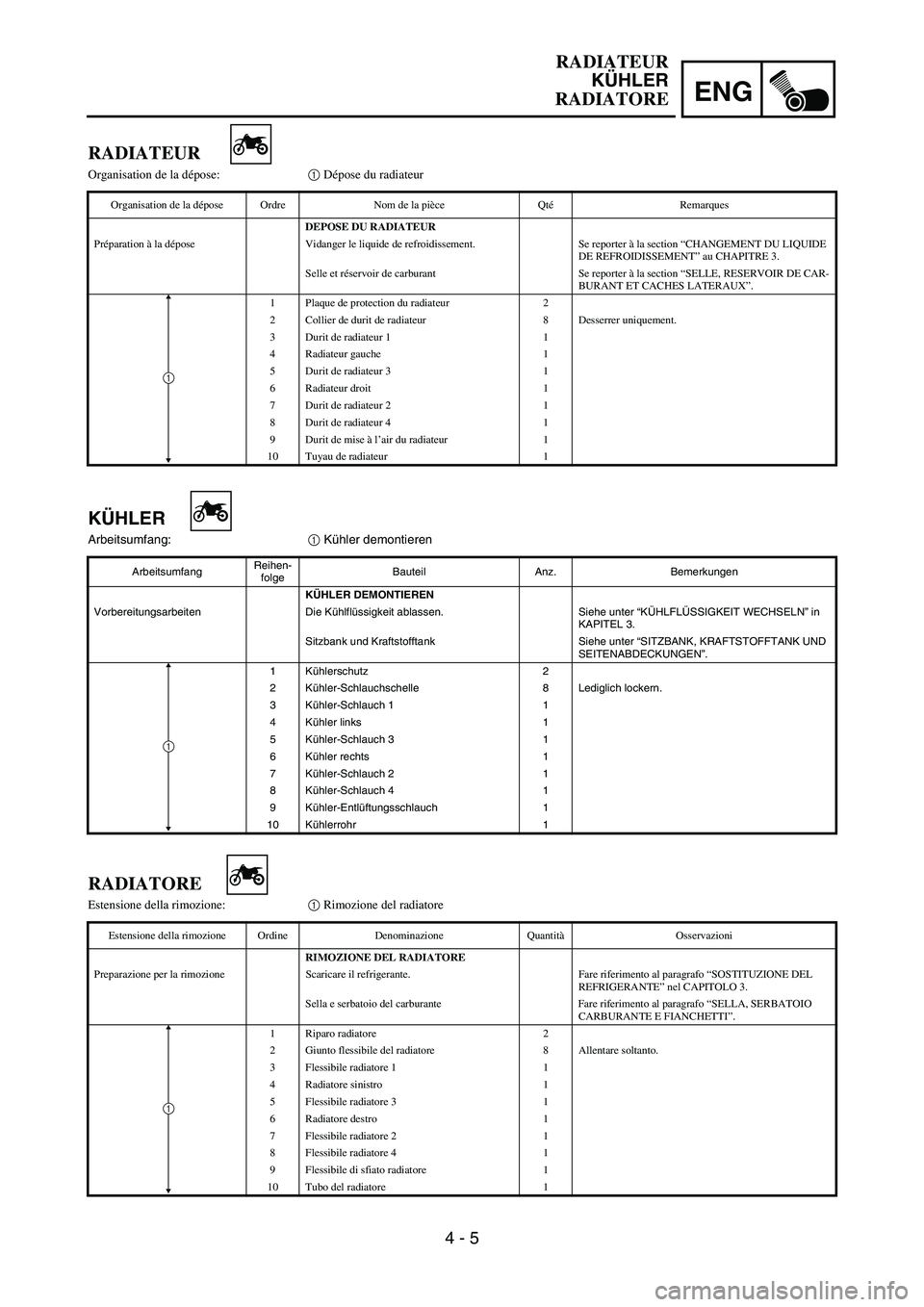

4 - 5
KÜHLER
Arbeitsumfang:
1 Kühler demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitungsarbeiten Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1Kühlerschutz 2
2Kühler-Schlauchschelle 8 Lediglich lockern.
3Kühler-Schlauch 1 1
4Kühler links 1
5Kühler-Schlauch 3 1
6Kühler rechts 1
7Kühler-Schlauch 2 1
8Kühler-Schlauch 4 1
9Kühler-Entlüftungsschlauch 1
10 Kühlerrohr 1
1
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
1 Plaque de protection du radiateur 2
2 Collier de durit de radiateur 8 Desserrer uniquement.
3 Durit de radiateur 1 1
4 Radiateur gauche 1
5 Durit de radiateur 3 1
6 Radiateur droit 1
7 Durit de radiateur 2 1
8 Durit de radiateur 4 1
9 Durit de mise à l’air du radiateur 1
10 Tuyau de radiateur 1
1
RADIATORE
Estensione della rimozione:1 Rimozione del radiatore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL RADIATORE
Preparazione per la rimozione Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE DEL
REFRIGERANTE” nel CAPITOLO 3.
Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
1 Riparo radiatore 2
2 Giunto flessibile del radiatore 8 Allentare soltanto.
3 Flessibile radiatore 1 1
4 Radiatore sinistro 1
5 Flessibile radiatore 3 1
6 Radiatore destro 1
7 Flessibile radiatore 2 1
8 Flessibile radiatore 4 1
9 Flessibile di sfiato radiatore 1
10 Tubo del radiatore 1
1
RADIATEUR
KÜHLER
RADIATORE

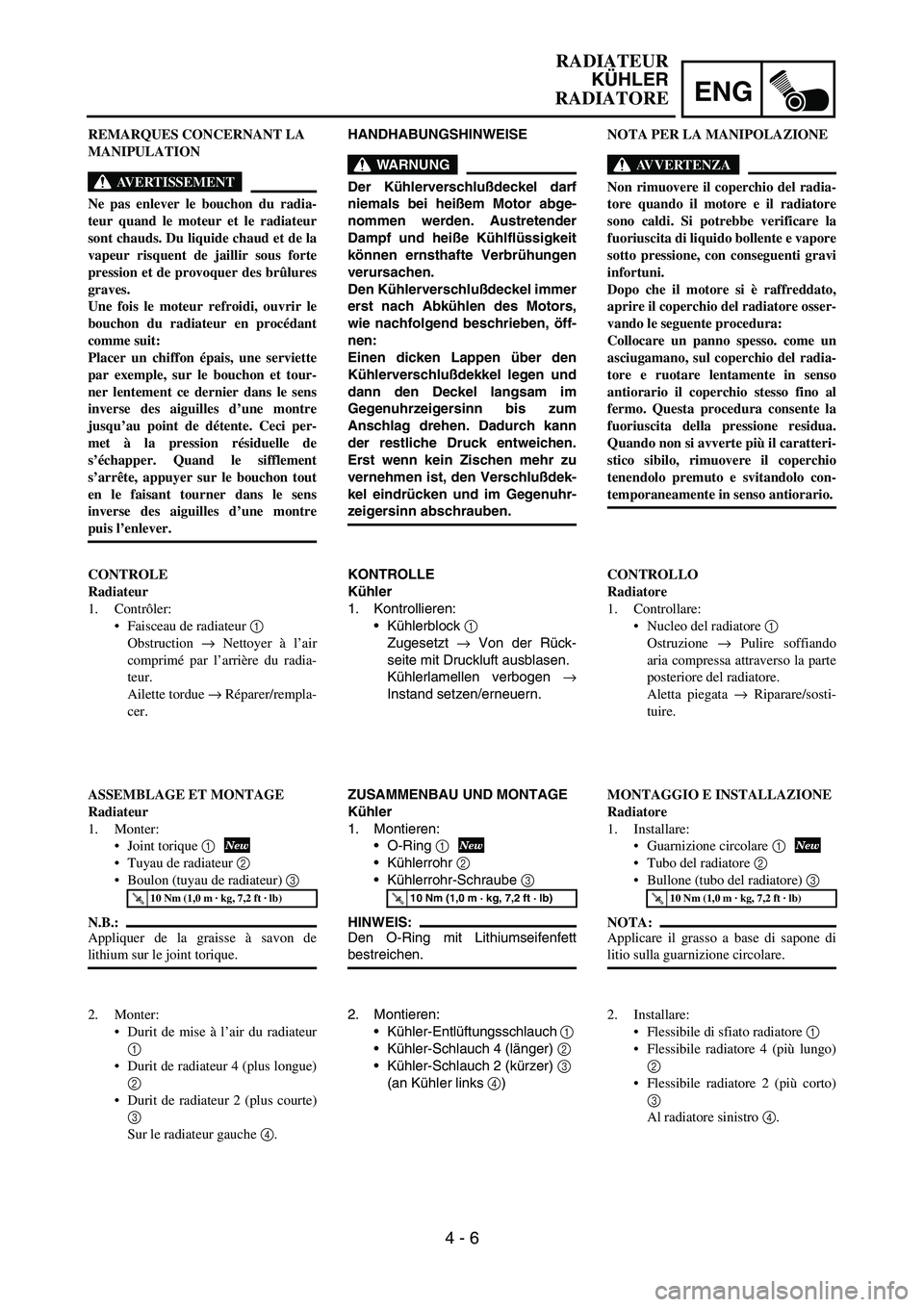

4 - 6
ENGRADIATOR
EC456000
HANDLING NOTE
WARNING
Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
Radiator core 1
Obstruction → Blow out with compressed
air through rear of the radiator.
Bent fin → Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
O-ring 1
Radiator pipe 2
Bolt (radiator pipe) 3
NOTE:
Apply the lithium soap base grease on the O-
ring.
2. Install:
Radiator breather hose 1
Radiator hose 4 (longer) 2
Radiator hose 2 (shorter) 3
To left radiator 4.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 6
HANDHABUNGSHINWEISE
WARNUNG
Der Kühlerverschlußdeckel darf
niemals bei heißem Motor abge-
nommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlußdeckel immer
erst nach Abkühlen des Motors,
wie nachfolgend beschrieben, öff-
nen:
Einen dicken Lappen über den
Kühlerverschlußdekkel legen und
dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen. Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschlußdek-
kel eindrücken und im Gegenuhr-
zeigersinn abschrauben.
KONTROLLE
Kühler
1. Kontrollieren:
Kühlerblock
1
Zugesetzt
→ Von der Rück-
seite mit Druckluft ausblasen.
Kühlerlamellen verbogen
→
Instand setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
O-Ring
1
Kühlerrohr
2
Kühlerrohr-Schraube
3
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Montieren:
Kühler-Entlüftungsschlauch
1
Kühler-Schlauch 4 (länger)
2
Kühler-Schlauch 2 (kürzer)
3
(an Kühler links
4) REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne pas enlever le bouchon du radia-
teur quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Une fois le moteur refroidi, ouvrir le
bouchon du radiateur en procédant
comme suit:
Placer un chiffon épais, une serviette
par exemple, sur le bouchon et tour-
ner lentement ce dernier dans le sens
inverse des aiguilles d’une montre
jusqu’au point de détente. Ceci per-
met à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout
en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Faisceau de radiateur 1
Obstruction → Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue → Réparer/rempla-
cer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Joint torique 1
Tuyau de radiateur 2
Boulon (tuyau de radiateur) 3
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Durit de mise à l’air du radiateur
1
Durit de radiateur 4 (plus longue)
2
Durit de radiateur 2 (plus courte)
3
Sur le radiateur gauche 4.NOTA PER LA MANIPOLAZIONE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore quando il motore e il radiatore
sono caldi. Si potrebbe verificare la
fuoriuscita di liquido bollente e vapore
sotto pressione, con conseguenti gravi
infortuni.
Dopo che il motore si è raffreddato,
aprire il coperchio del radiatore osser-
vando le seguente procedura:
Collocare un panno spesso. come un
asciugamano, sul coperchio del radia-
tore e ruotare lentamente in senso
antiorario il coperchio stesso fino al
fermo. Questa procedura consente la
fuoriuscita della pressione residua.
Quando non si avverte più il caratteri-
stico sibilo, rimuovere il coperchio
tenendolo premuto e svitandolo con-
temporaneamente in senso antiorario.
CONTROLLO
Radiatore
1. Controllare:
Nucleo del radiatore 1
Ostruzione → Pulire soffiando
aria compressa attraverso la parte
posteriore del radiatore.
Aletta piegata → Riparare/sosti-
tuire.
MONTAGGIO E INSTALLAZIONE
Radiatore
1. Installare:
Guarnizione circolare 1
Tubo del radiatore 2
Bullone (tubo del radiatore) 3
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
Flessibile di sfiato radiatore 1
Flessibile radiatore 4 (più lungo)
2
Flessibile radiatore 2 (più corto)
3
Al radiatore sinistro 4.
RADIATEUR
KÜHLER
RADIATORE

4 - 7
ENGRADIATOR

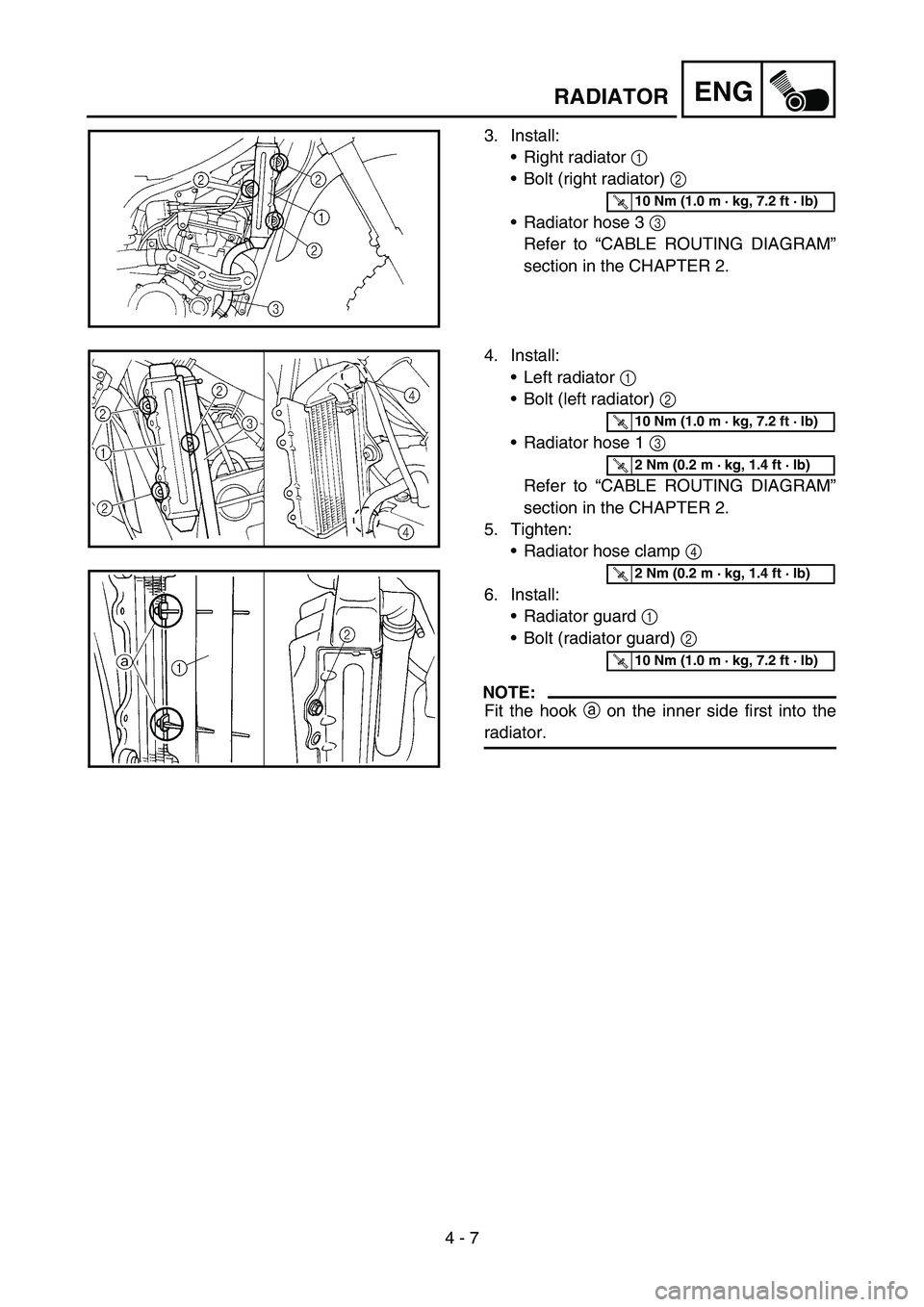

3. Install:
Right radiator 1
Bolt (right radiator) 2
Radiator hose 3 3
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Left radiator 1
Bolt (left radiator) 2
Radiator hose 1 3
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
5. Tighten:
Radiator hose clamp 4
6. Install:
Radiator guard 1
Bolt (radiator guard) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 7

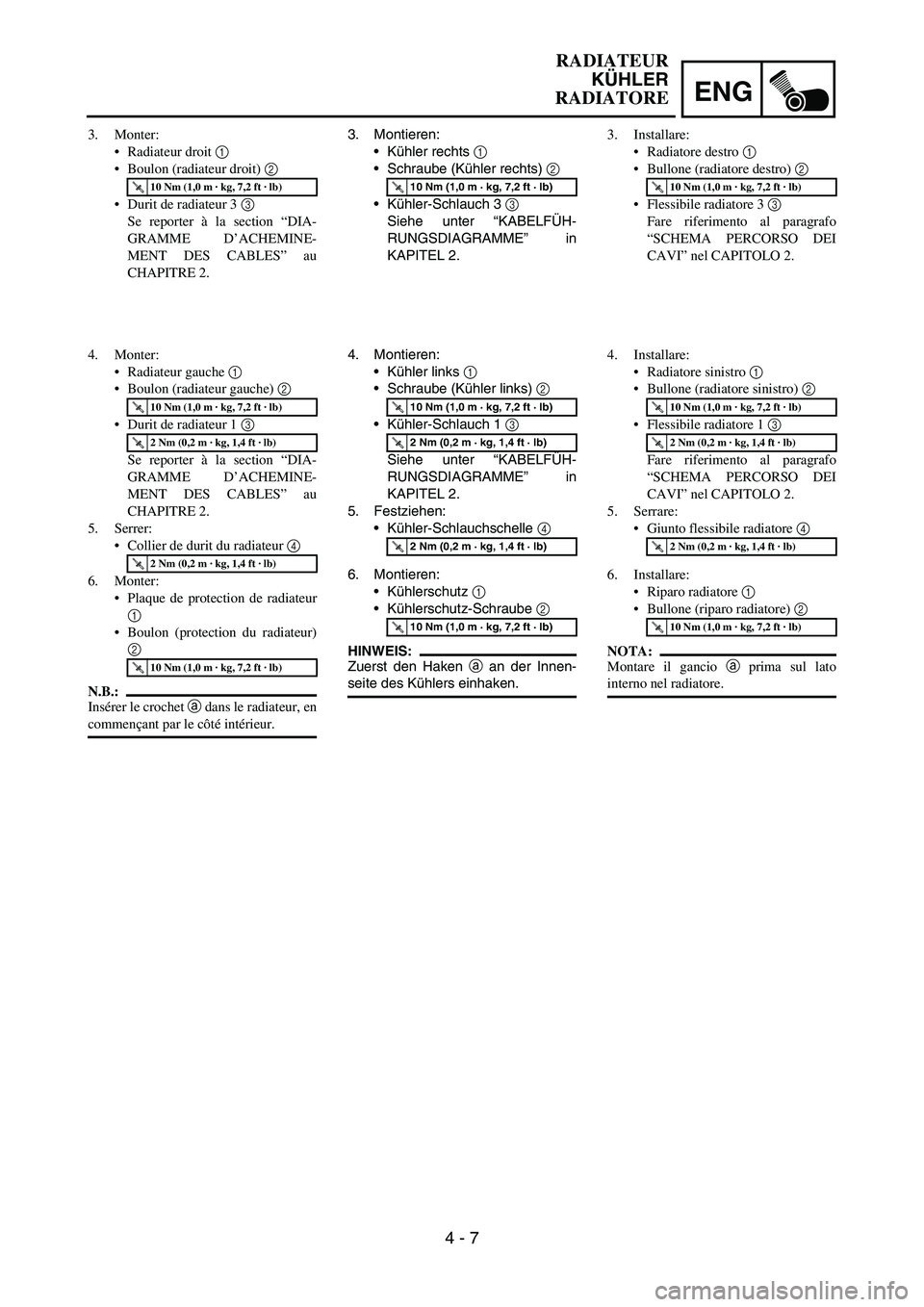

3. Montieren:
Kühler rechts
1
Schraube (Kühler rechts)
2
Kühler-Schlauch 3
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Kühler links
1
Schraube (Kühler links)
2
Kühler-Schlauch 1
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
5. Festziehen:
Kühler-Schlauchschelle
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Montieren:
Kühlerschutz
1
Kühlerschutz-Schraube
2
HINWEIS:
Zuerst den Haken
a an der Innen-
seite des Kühlers einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Radiateur droit 1
Boulon (radiateur droit) 2
Durit de radiateur 3 3
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
5. Serrer:
Collier de durit du radiateur 4
6. Monter:
Plaque de protection de radiateur
1
Boulon (protection du radiateur)
2
N.B.:
Insérer le crochet a dans le radiateur, en
commençant par le côté intérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Radiatore destro 1
Bullone (radiatore destro) 2
Flessibile radiatore 3 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
Radiatore sinistro 1
Bullone (radiatore sinistro) 2
Flessibile radiatore 1 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
5. Serrare:
Giunto flessibile radiatore 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Installare:
Riparo radiatore 1
Bullone (riparo radiatore) 2
NOTA:
Montare il gancio a prima sul lato
interno nel radiatore.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
RADIATEUR
KÜHLER
RADIATORE

4 - 8
ENGCARBURETOR
CARBURETOR
5 1
2
6
6 3
97
8
4
4
T R..3 Nm (0.3 m • kg, 2.2 ft  Ib)
T R..4 Nm (0.4 m
kg, 2.9 ft  Ib)
T R..11 Nm (1.1 m
kg, 8.0 ft  Ib)
T R..2 Nm (0.2 m
kg, 1.4 ft  Ib)
T R..4 Nm (0.4 m
kg, 2.9 ft  Ib)
T R..3 Nm (0.3 m  kg, 2.2 ft  Ib)
Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1Clamp 1
2 Throttle position sensor lead cou-
pler1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
6 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor assembly 1
9 Carburetor joint 1
1
