4 - 13
Schwimmerstand
1. Messen:
Schwimmerstand
a
Nicht nach Vorgabe
→ Einstel-
len.
Schwimmerstand:
8,0 mm (0,31 in)
Arbeitsvorgang:
Den Vergaser auf den Kopf
stellen.
HINWEIS:
Den Vergaser langsam
umschwenken und die Mes-
sung vornehmen, wenn das
Nadelventil und der Schimmer-
hebel fluchten.
Bei waagerechtem Vergaser
drückt der Schwimmer das
Nadelventil ein, was zu einem
falschen Meßergebnis führt.
Den Abstand zwischen der
Paßfläche der Schwimmerkam-
mer und der Oberkante des
Schwimmers mit einem Meß-
schieber messen.
HINWEIS:
Der Schwimmerhebel sollte auf
dem Nadelventil aufliegen, die-
ses aber nicht niederdrücken.
Falls der Schwimmerstand nicht
der Vorgabe entspricht, den
Nadelventilsitz und die Ventil-
nadel kontrollieren.
Bei Verschleiß (auch nur eines
der beiden Teile) beide Bauteile
erneuern.
Falls Nadelventilsitz und Ventil-
nadel in Ordnung sind, den
Schwimmerstand durch leichtes
Biegen der Lasche
b einstel-
len.
Den Schwimmerstand erneut
kontrollieren.
Schwimmer
1. Kontrollieren:
Schwimmer
1
Beschädigt
→ Erneuern. Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécifications → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
Etapes de la mesure et du réglage:
Tenir le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur
dans le sens opposé puis prendre la
mesure lorsque le pointeau s’aligne
avec le bras du flotteur.
Si le carburateur est horizontal, le
poids du flotteur repoussera le
pointeau vers l’intérieur et la
mesure sera erronée.
A l’aide d’un pied à coulisse,
mesurer la distance entre la surface
de contact de la cuve et le haut du
flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau mais sans le comprimer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les remplacer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette de ce dernier
b.
Contrôler à nouveau la hauteur du
flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Remplacer.Altezza galleggiante
1. Misurare:
Altezza galleggiante a
Non conforme alle specifiche →
Regolare.
Altezza galleggiante:
8,0 mm (0,31 in)
Operazioni per la misurazione e la
regolazione:
Tenere il carburatore in posizione
rovesciata.
NOTA:
Inclinare lentamente il carburatore
nella direzione opposta, quindi ese-
guire la misurazione quando la val-
vola a spillo si allinea con il
braccio del galleggiante.
Se il carburatore è a livello, il peso
del galleggiante spingerà nella val-
vola a spillo, creando una misura-
zione non corretta.
Misurare la distanza tra la superfi-
cie di contatto della vaschetta e la
parte superiore del galleggiante,
utilizzando un calibro a corsoio.
NOTA:
Il braccio del galleggiante deve pog-
giare sulla valvola a spillo senza
comprimerla.
Se l’altezza galleggiante non rien-
tra nelle specifiche, controllare la
sede valvola e la valvola a spillo.
Se una delle due è usurata, sosti-
tuirle entrambe.
Se entrambe sono a posto, regolare
l’altezza galleggiante piegando la
linguetta b sul galleggiante.
Ricontrollare l’altezza galleg-
giante.
Galleggiante
1. Controllare:
Galleggiante 1
Danno → Sostituire.
CARBURATEUR
VERGASER
CARBURATORE

4 - 14
ENG

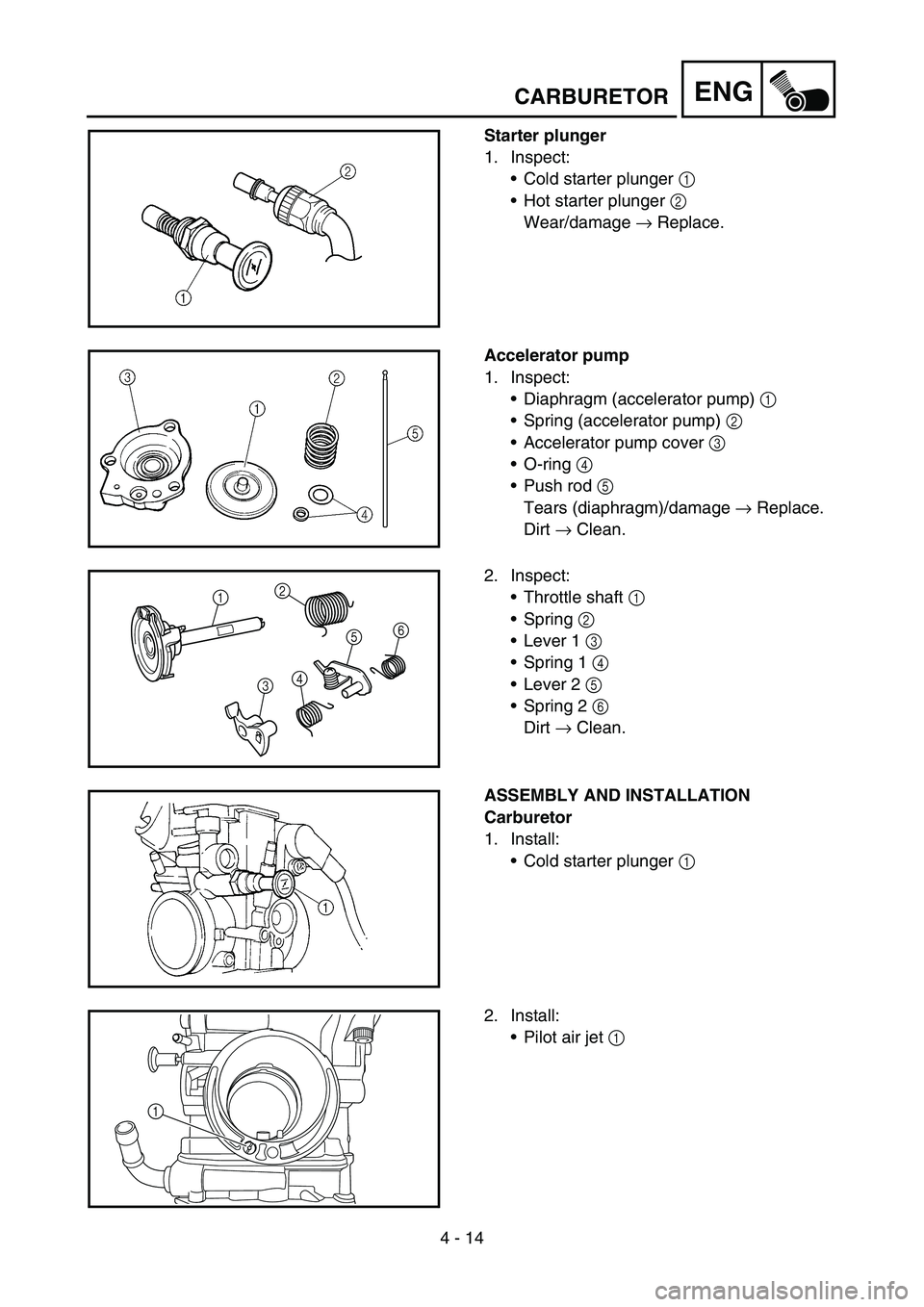

Starter plunger
1. Inspect:
Cold starter plunger 1
Hot starter plunger 2
Wear/damage → Replace.
Accelerator pump
1. Inspect:
Diaphragm (accelerator pump) 1
Spring (accelerator pump) 2
Accelerator pump cover 3
O-ring 4
Push rod 5
Tears (diaphragm)/damage → Replace.
Dirt → Clean.
2. Inspect:
Throttle shaft 1
Spring 2
Lever 1 3
Spring 1 4
Lever 2 5
Spring 2 6
Dirt → Clean.
12
3456
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger 1
2. Install:
Pilot air jet 1
1
CARBURETOR

ENG
4 - 14

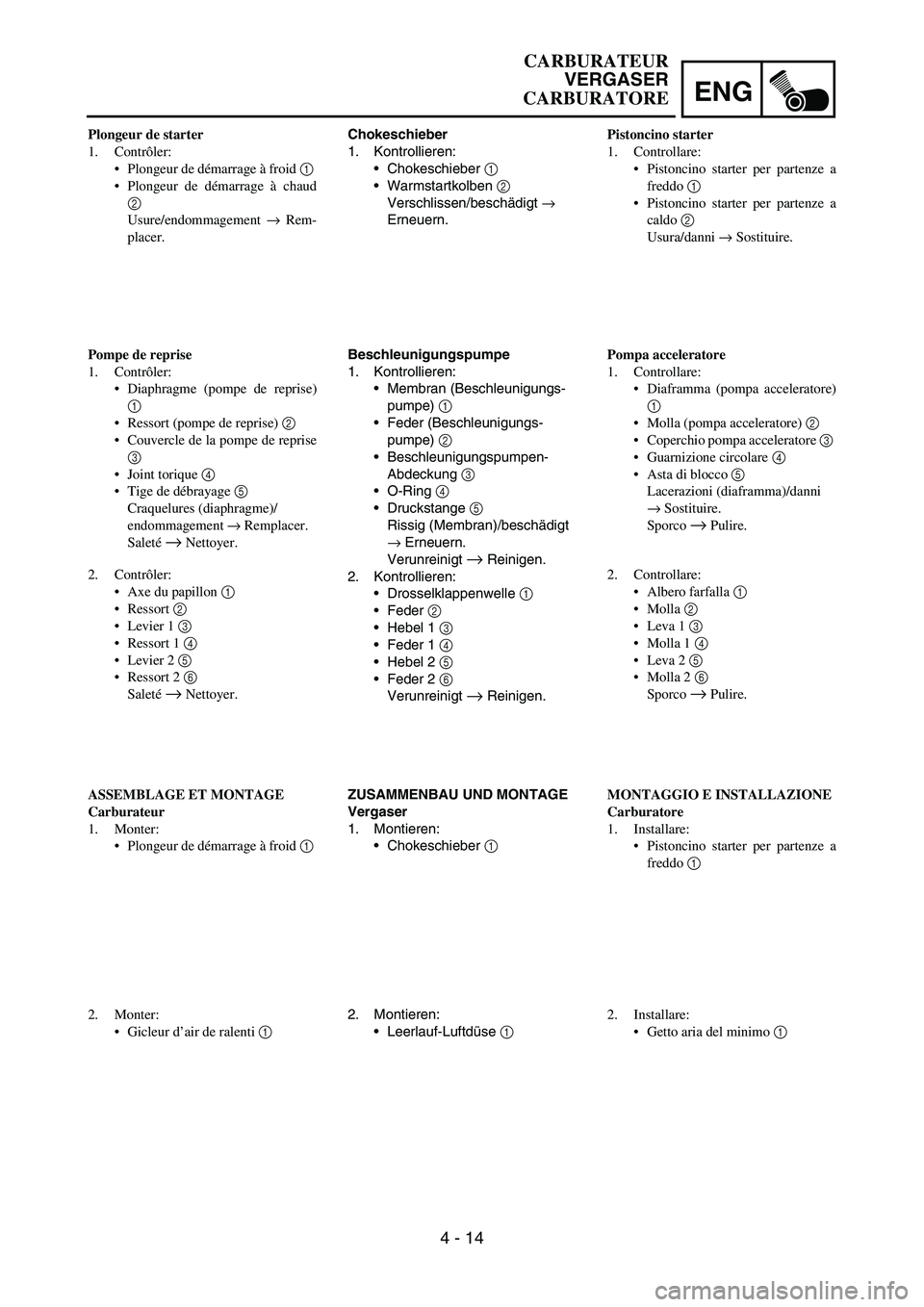

Chokeschieber
1. Kontrollieren:
Chokeschieber
1
Warmstartkolben
2
Verschlissen/beschädigt
→
Erneuern.
Beschleunigungspumpe
1. Kontrollieren:
Membran (Beschleunigungs-
pumpe)
1
Feder (Beschleunigungs-
pumpe)
2
Beschleunigungspumpen-
Abdeckung
3
O-Ring
4
Druckstange
5
Rissig (Membran)/beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
2. Kontrollieren:
Drosselklappenwelle
1
Feder
2
Hebel 1
3
Feder 1
4
Hebel 2
5
Feder 2
6
Verunreinigt
→ Reinigen.
ZUSAMMENBAU UND MONTAGE
Vergaser
1. Montieren:
Chokeschieber
1
2. Montieren:
Leerlauf-Luftdüse
1 Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid 1
Plongeur de démarrage à chaud
2
Usure/endommagement → Rem-
placer.
Pompe de reprise
1. Contrôler:
Diaphragme (pompe de reprise)
1
Ressort (pompe de reprise) 2
Couvercle de la pompe de reprise
3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/
endommagement → Remplacer.
Saleté
→ Nettoyer.
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté
→ Nettoyer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1 Pistoncino starter
1. Controllare:
Pistoncino starter per partenze a
freddo 1
Pistoncino starter per partenze a
caldo 2
Usura/danni → Sostituire.
Pompa acceleratore
1. Controllare:
Diaframma (pompa acceleratore)
1
Molla (pompa acceleratore) 2
Coperchio pompa acceleratore 3
Guarnizione circolare 4
Asta di blocco 5
Lacerazioni (diaframma)/danni
→ Sostituire.
Sporco
→ Pulire.
2. Controllare:
Albero farfalla 1
Molla 2
Leva 1 3
Molla 1 4
Leva 2 5
Molla 2 6
Sporco
→ Pulire.
MONTAGGIO E INSTALLAZIONE
Carburatore
1. Installare:
Pistoncino starter per partenze a
freddo 1
2. Installare:
Getto aria del minimo 1
CARBURATEUR
VERGASER
CARBURATORE

4 - 15
ENGCARBURETOR

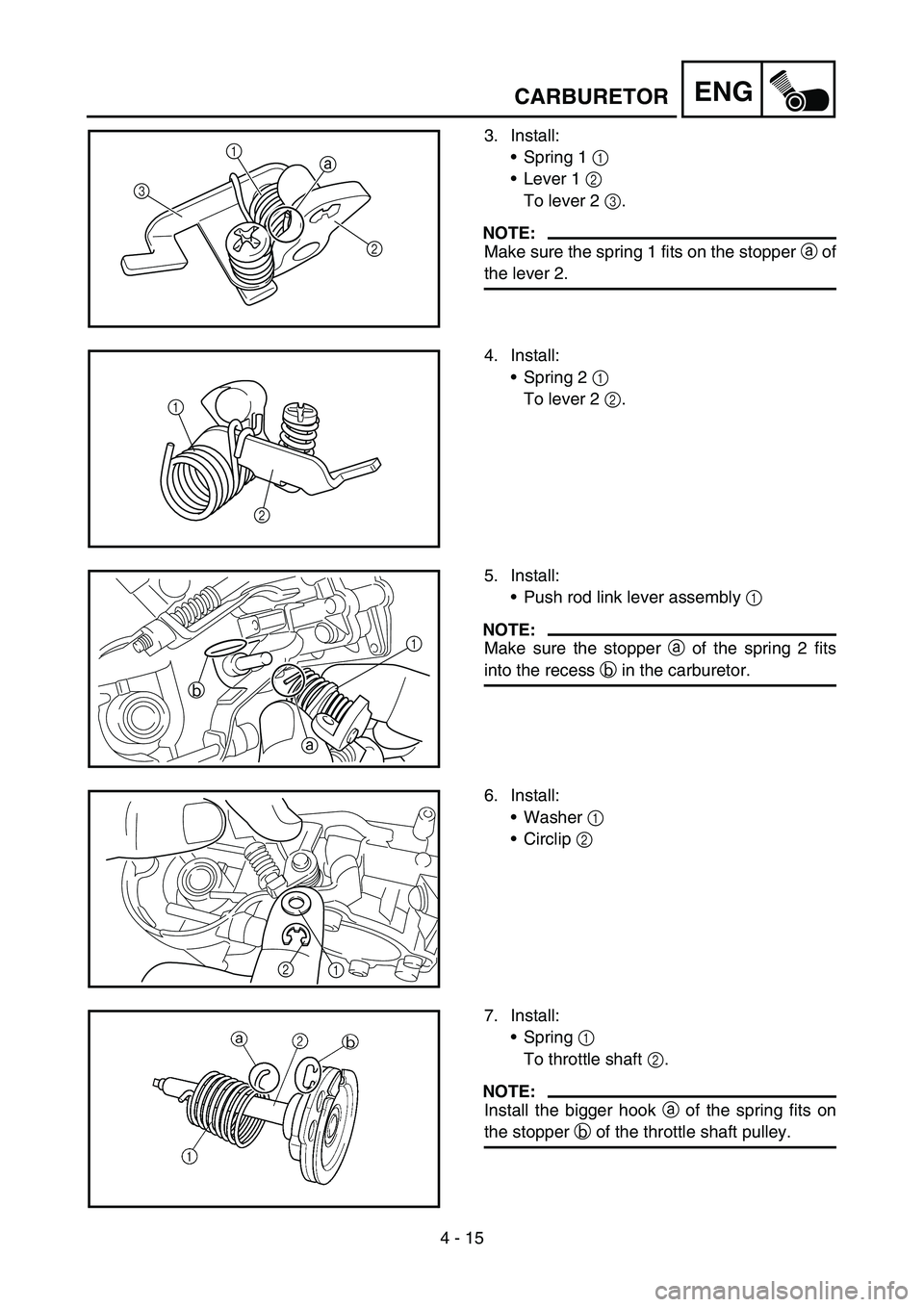

3. Install:
Spring 1 1
Lever 1 2
To lever 2 3.
NOTE:
Make sure the spring 1 fits on the stopper a of
the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly 1
NOTE:
Make sure the stopper a of the spring 2 fits
into the recess b in the carburetor.
1
a b
6. Install:
Washer 1
Circlip 2
21
7. Install:
Spring 1
To throttle shaft 2.
NOTE:
Install the bigger hook a of the spring fits on
the stopper b of the throttle shaft pulley.

ENG
4 - 15

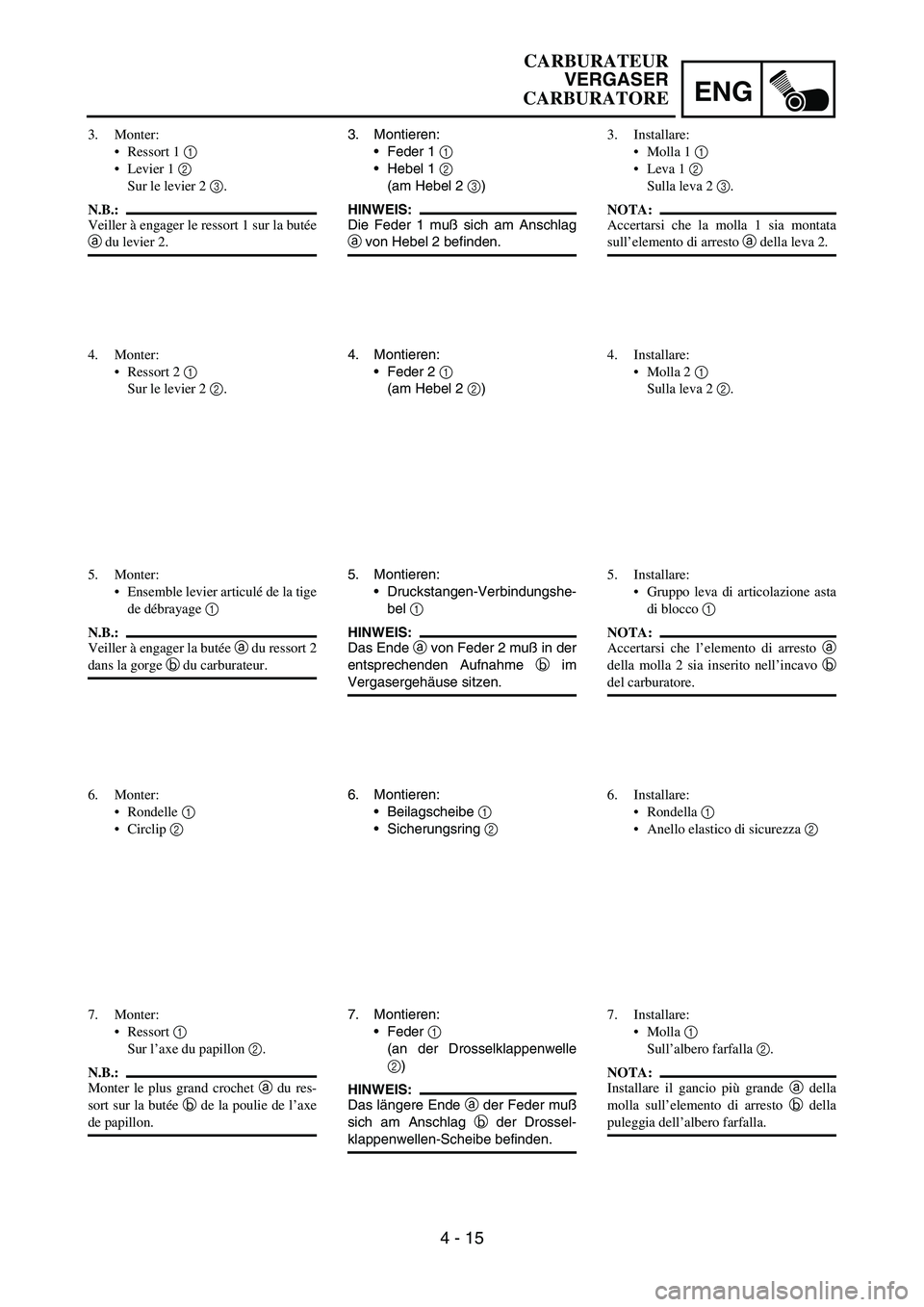

3. Montieren:
Feder 1
1
Hebel 1
2
(am Hebel 2
3)
HINWEIS:
Die Feder 1 muß sich am Anschlag
a von Hebel 2 befinden.
4. Montieren:
Feder 2
1
(am Hebel 2
2)
5. Montieren:
Druckstangen-Verbindungshe-
bel
1
HINWEIS:
Das Ende
a von Feder 2 muß in der
entsprechenden Aufnahme
b im
Vergasergehäuse sitzen.
6. Montieren:
Beilagscheibe
1
Sicherungsring
2
7. Montieren:
Feder
1
(an der Drosselklappenwelle
2)
HINWEIS:
Das längere Ende
a der Feder muß
sich am Anschlag
b der Drossel-
klappenwellen-Scheibe befinden. 3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
4. Monter:
Ressort 2 1
Sur le levier 2 2.
5. Monter:
Ensemble levier articulé de la tige
de débrayage 1
N.B.:
Veiller à engager la butée a du ressort 2
dans la gorge b du carburateur.
6. Monter:
Rondelle 1
Circlip 2
7. Monter:
Ressort 1
Sur l’axe du papillon 2.
N.B.:
Monter le plus grand crochet a du res-
sort sur la butée b de la poulie de l’axe
de papillon.3. Installare:
Molla 1 1
Leva 1 2
Sulla leva 2 3.
NOTA:
Accertarsi che la molla 1 sia montata
sull’elemento di arresto a della leva 2.
4. Installare:
Molla 2 1
Sulla leva 2 2.
5. Installare:
Gruppo leva di articolazione asta
di blocco 1
NOTA:
Accertarsi che l’elemento di arresto a
della molla 2 sia inserito nell’incavo b
del carburatore.
6. Installare:
Rondella 1
Anello elastico di sicurezza 2
7. Installare:
Molla 1
Sull’albero farfalla 2.
NOTA:
Installare il gancio più grande a della
molla sull’elemento di arresto b della
puleggia dell’albero farfalla.
CARBURATEUR
VERGASER
CARBURATORE

4 - 16
ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the throttle posi-
tion sensor.
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

ENG
4 - 16
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im
Drosselklappensensor einsetzen.
Das Ende
c der Feder muß in der
entsprechenden Aufnahme im Ver-
gasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 8. Monter:
Axe du papillon complet 1
Rondelle (métallique) 2
Rondelle (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du capteur
de position de papillon des gaz.
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de débrayage 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5 8. Installare:
Gruppo albero farfalla 1
Rondella (metallica) 2
Rondella (di resina) 3
Leva della valvola 4
NOTA:
Applicare il grasso fluorochimico sui
cuscinetti.
Inserire la sporgenza a sul gruppo
albero farfalla nella fessura b del sen-
sore posizione farfalla.
Accertarsi che l’elemento di arresto c
della molla sia montato nell’incavo
del carburatore.
Ruotare il gruppo albero farfalla verso
sinistra tenendo abbassata la leva 1 5
e montare l’estremità della vite di
arresto valvola farfalla d sull’ele-
mento di arresto e della puleggia
gruppo albero farfalla.
9. Installare:
Asta di blocco 1
NOTA:
Tenendo abbassata la leva 1 2, inserire
l’asta di blocco più a fondo nel carbura-
tore.
10. Installare:
Getto starter 1
Getto del minimo 2
Distanziatore 3
Getto a spillo 4
Getto del massimo 5
CARBURATEUR
VERGASER
CARBURATORE

4 - 17
ENGCARBURETOR

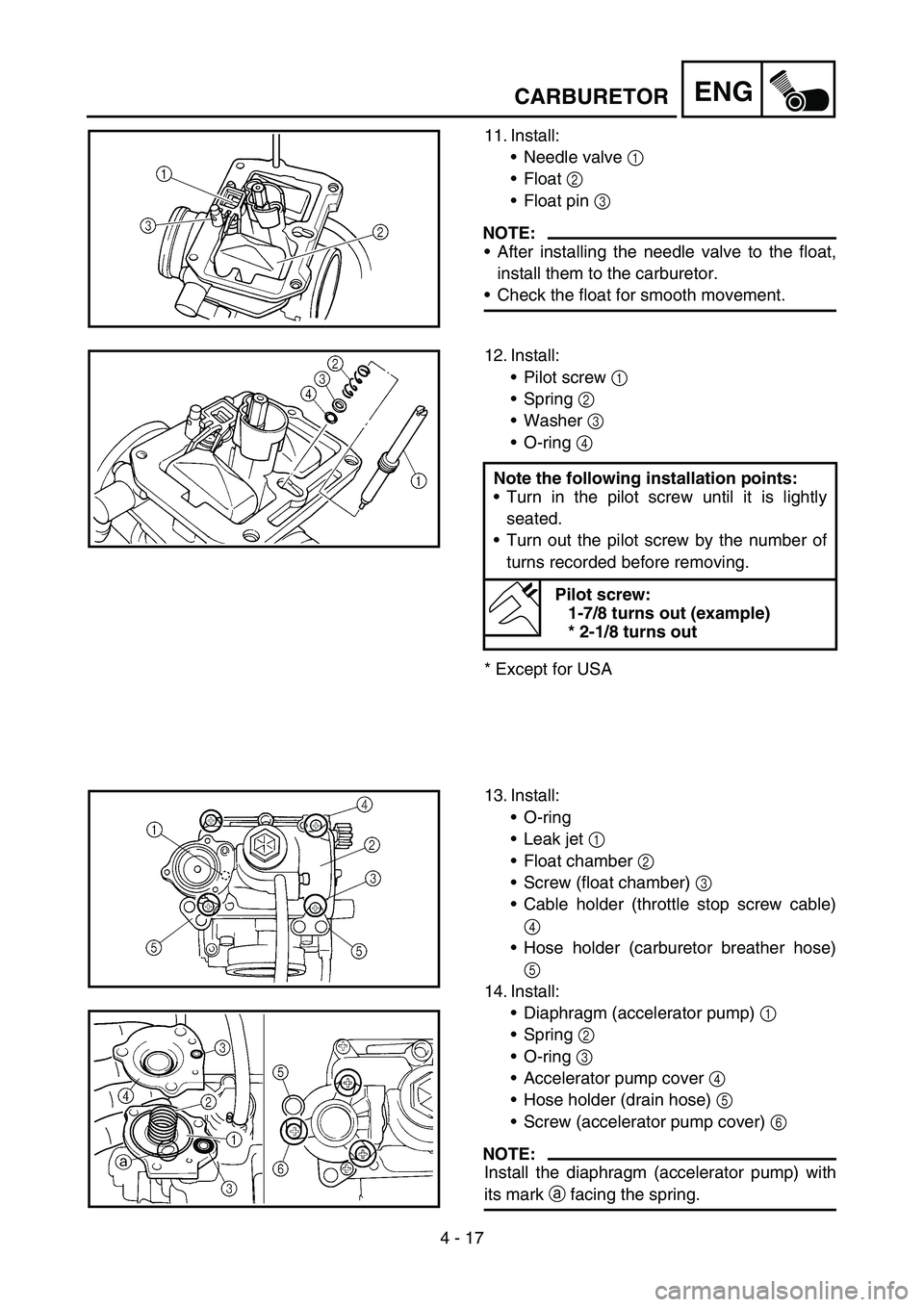

11. Install:
Needle valve 1
Float 2
Float pin 3
NOTE:
After installing the needle valve to the float,
install them to the carburetor.
Check the float for smooth movement.
12. Install:
Pilot screw 1
Spring 2
Washer 3
O-ring 4
* Except for USANote the following installation points:
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the number of
turns recorded before removing.
Pilot screw:
1-7/8 turns out (example)
* 2-1/8 turns out
13. Install:
O-ring
Leak jet 1
Float chamber 2
Screw (float chamber) 3
Cable holder (throttle stop screw cable)
4
Hose holder (carburetor breather hose)
5
14. Install:
Diaphragm (accelerator pump) 1
Spring 2
O-ring 3
Accelerator pump cover 4
Hose holder (drain hose) 5
Screw (accelerator pump cover) 6
NOTE:
Install the diaphragm (accelerator pump) with
its mark a facing the spring.

ENG
4 - 17

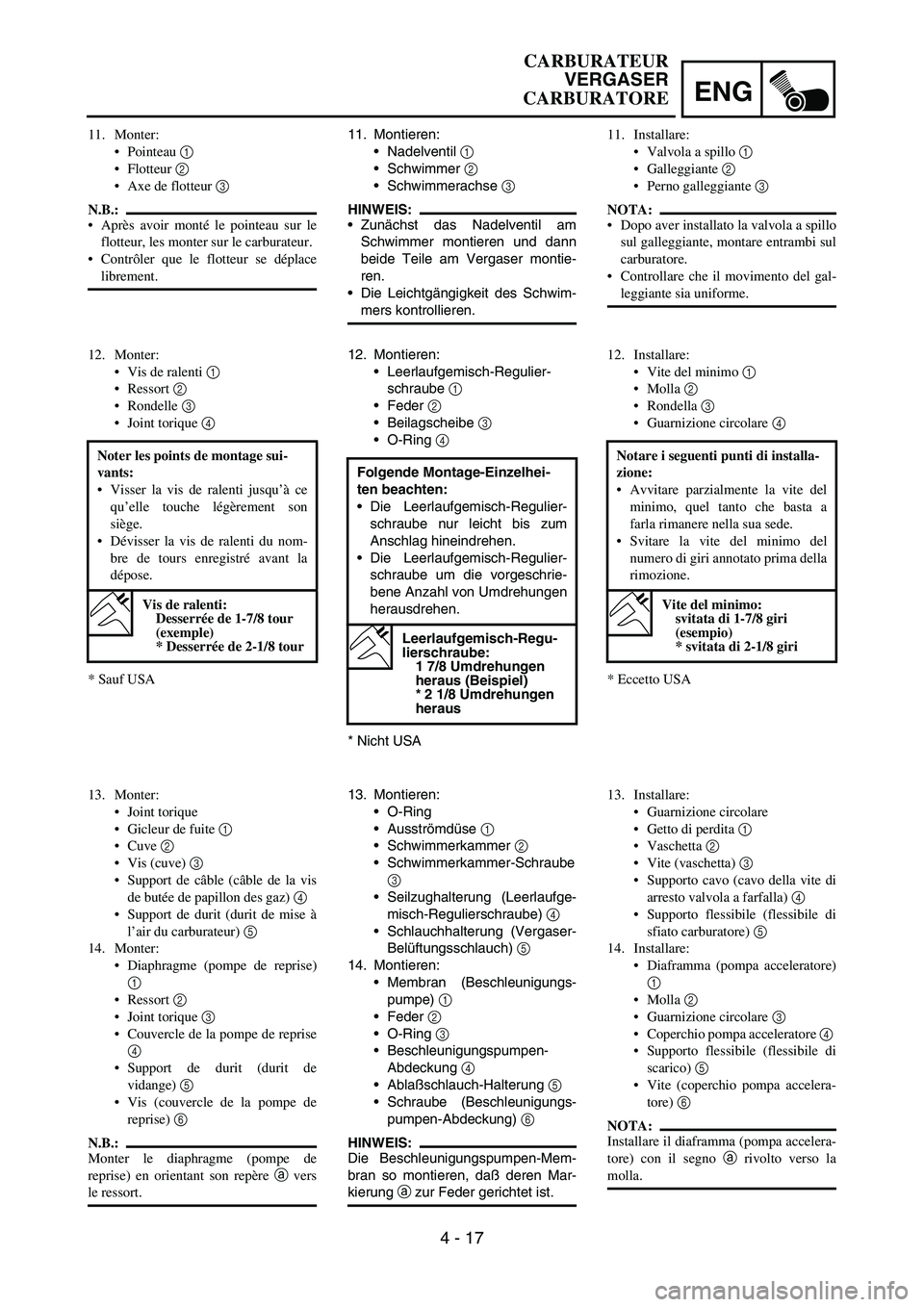

11. Montieren:
Nadelventil
1
Schwimmer
2
Schwimmerachse
3
HINWEIS:
Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montie-
ren.
Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
Leerlaufgemisch-Regulier-
schraube
1
Feder
2
Beilagscheibe
3
O-Ring
4
* Nicht USA Folgende Montage-Einzelhei-
ten beachten:
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-Regu-
lierschraube:
1 7/8 Umdrehungen
heraus (Beispiel)
* 2 1/8 Umdrehungen
heraus
13. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Seilzughalterung (Leerlaufge-
misch-Regulierschraube)
4
Schlauchhalterung (Vergaser-
Belüftungsschlauch)
5
14. Montieren:
Membran (Beschleunigungs-
pumpe)
1
Feder
2
O-Ring
3
Beschleunigungspumpen-
Abdeckung
4
Ablaßschlauch-Halterung
5
Schraube (Beschleunigungs-
pumpen-Abdeckung)
6
HINWEIS:
Die Beschleunigungspumpen-Mem-
bran so montieren, daß deren Mar-
kierung
a zur Feder gerichtet ist. 11. Monter:
Pointeau 1
Flotteur 2
Axe de flotteur 3
N.B.:
Après avoir monté le pointeau sur le
flotteur, les monter sur le carburateur.
Contrôler que le flotteur se déplace
librement.
12. Monter:
Vis de ralenti 1
Ressort 2
Rondelle 3
Joint torique 4
* Sauf USANoter les points de montage sui-
vants:
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Dévisser la vis de ralenti du nom-
bre de tours enregistré avant la
dépose.
Vis de ralenti:
Desserrée de 1-7/8 tour
(exemple)
* Desserrée de 2-1/8 tour
13. Monter:
Joint torique
Gicleur de fuite 1
Cuve 2
Vis (cuve) 3
Support de câble (câble de la vis
de butée de papillon des gaz) 4
Support de durit (durit de mise à
l’air du carburateur) 5
14. Monter:
Diaphragme (pompe de reprise)
1
Ressort 2
Joint torique 3
Couvercle de la pompe de reprise
4
Support de durit (durit de
vidange) 5
Vis (couvercle de la pompe de
reprise) 6
N.B.:
Monter le diaphragme (pompe de
reprise) en orientant son repère a vers
le ressort.11. Installare:
Valvola a spillo 1
Galleggiante 2
Perno galleggiante 3
NOTA:
Dopo aver installato la valvola a spillo
sul galleggiante, montare entrambi sul
carburatore.
Controllare che il movimento del gal-
leggiante sia uniforme.
12. Installare:
Vite del minimo 1
Molla 2
Rondella 3
Guarnizione circolare 4
* Eccetto USANotare i seguenti punti di installa-
zione:
Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
Svitare la vite del minimo del
numero di giri annotato prima della
rimozione.
Vite del minimo:
svitata di 1-7/8 giri
(esempio)
* svitata di 2-1/8 giri
13. Installare:
Guarnizione circolare
Getto di perdita 1
Vaschetta 2
Vite (vaschetta) 3
Supporto cavo (cavo della vite di
arresto valvola a farfalla) 4
Supporto flessibile (flessibile di
sfiato carburatore) 5
14. Installare:
Diaframma (pompa acceleratore)
1
Molla 2
Guarnizione circolare 3
Coperchio pompa acceleratore 4
Supporto flessibile (flessibile di
scarico) 5
Vite (coperchio pompa accelera-
tore) 6
NOTA:
Installare il diaframma (pompa accelera-
tore) con il segno a rivolto verso la
molla.
CARBURATEUR
VERGASER
CARBURATORE

4 - 18
ENGCARBURETOR

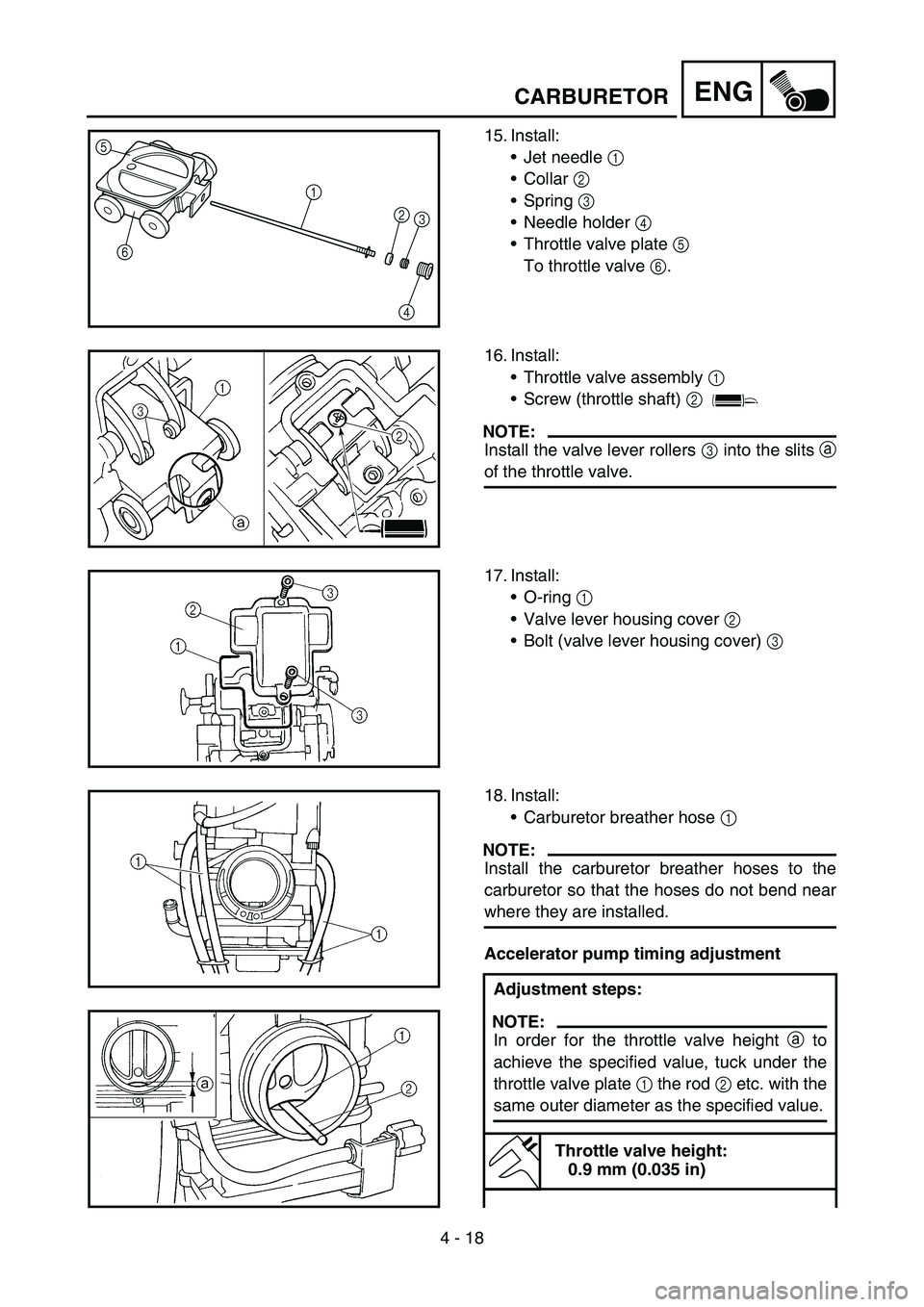

15. Install:
Jet needle 1
Collar 2
Spring 3
Needle holder 4
Throttle valve plate 5
To throttle valve 6.5
6
1
2
3
4
16. Install:
Throttle valve assembly 1
Screw (throttle shaft) 2
NOTE:
Install the valve lever rollers 3 into the slits a
of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt (valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
NOTE:
Install the carburetor breather hoses to the
carburetor so that the hoses do not bend near
where they are installed.
Accelerator pump timing adjustment
Adjustment steps:
NOTE:
In order for the throttle valve height a to
achieve the specified value, tuck under the
throttle valve plate 1 the rod 2 etc. with the
same outer diameter as the specified value.
Throttle valve height:
0.9 mm (0.035 in)
