TUN

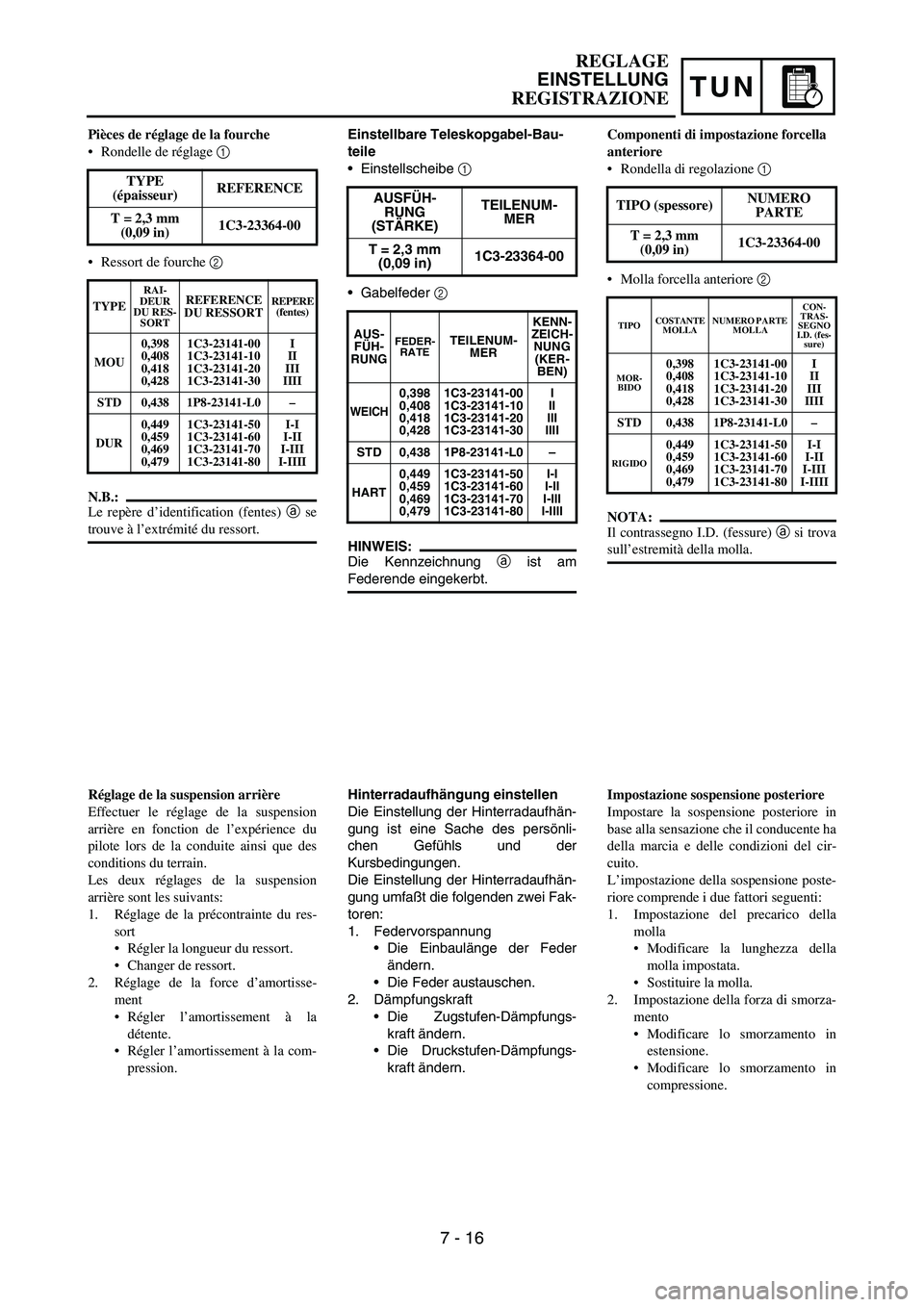

Einstellbare Teleskopgabel-Bau-
teile
Einstellscheibe 1
Gabelfeder 2
HINWEIS:
Die Kennzeichnung a ist am
Federende eingekerbt.AUSFÜH-
RUNG
(STÄRKE)TEILENUM-
MER
T = 2,3 mm
(0,09 in)1C3-23364-00
AUS-
FÜH-
RUNGFEDER-
RATETEILENUM-
MERKENN-
ZEICH-
NUNG
(KER-
BEN)
WEICH
0,398
0,408
0,418
0,4281C3-23141-00
1C3-23141-10
1C3-23141-20
1C3-23141-30I
II
III
IIII
STD 0,438 1P8-23141-L0–
HART0,449
0,459
0,469
0,4791C3-23141-50
1C3-23141-60
1C3-23141-70
1C3-23141-80I-I
I-II
I-III
I-IIII
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung ist eine Sache des persönli-
chen Gefühls und der
Kursbedingungen.
Die Einstellung der Hinterradaufhän-
gung umfaßt die folgenden zwei Fak-
toren:
1. Federvorspannung
Die Einbaulänge der Feder
ändern.
Die Feder austauschen.
2. Dämpfungskraft
Die Zugstufen-Dämpfungs-
kraft ändern.
Die Druckstufen-Dämpfungs-
kraft ändern. Pièces de réglage de la fourche
Rondelle de réglage 1
Ressort de fourche 2
N.B.:
Le repère d’identification (fentes) a se
trouve à l’extrémité du ressort. TYPE
(épaisseur)REFERENCE
T = 2,3 mm
(0,09 in)1C3-23364-00
TYPE
RAI-
DEUR
DU RES-
SORTREFERENCE
DU RESSORTREPERE
(fentes)
MOU0,398
0,408
0,418
0,4281C3-23141-00
1C3-23141-10
1C3-23141-20
1C3-23141-30I
II
III
IIII
STD 0,438 1P8-23141-L0–
DUR0,449
0,459
0,469
0,4791C3-23141-50
1C3-23141-60
1C3-23141-70
1C3-23141-80I-I
I-II
I-III
I-IIII
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que des
conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du res-
sort
Régler la longueur du ressort.
Changer de ressort.
2. Réglage de la force d’amortisse-
ment
Régler l’amortissement à la
détente.
Régler l’amortissement à la com-
pression.Componenti di impostazione forcella
anteriore
Rondella di regolazione 1
Molla forcella anteriore 2
NOTA:
Il contrassegno I.D. (fessure) a si trova
sull’estremità della molla. TIPO (spessore)NUMERO
PARTE
T = 2,3 mm
(0,09 in)1C3-23364-00
TIPOCOSTANTE
MOLLANUMERO PARTE
MOLLACON-
TRAS-
SEGNO
I.D. (fes-
sure)
MOR-
BIDO
0,398
0,408
0,418
0,4281C3-23141-00
1C3-23141-10
1C3-23141-20
1C3-23141-30I
II
III
IIII
STD 0,438 1P8-23141-L0–
RIGIDO
0,449
0,459
0,469
0,4791C3-23141-50
1C3-23141-60
1C3-23141-70
1C3-23141-80I-I
I-II
I-III
I-IIII
Impostazione sospensione posteriore
Impostare la sospensione posteriore in
base alla sensazione che il conducente ha
della marcia e delle condizioni del cir-
cuito.
L’impostazione della sospensione poste-
riore comprende i due fattori seguenti:
1. Impostazione del precarico della
molla
Modificare la lunghezza della
molla impostata.
Sostituire la molla.
2. Impostazione della forza di smorza-
mento
Modificare lo smorzamento in
estensione.
Modificare lo smorzamento in
compressione.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 16
Page 652 of 668
7 - 17
TUN
EC72C001
Choosing set length
1. Place a stand or block under the engine to
put the rear wheel above the floor, and
measure the length a between the rear
wheel axle center and the rear fender hold-
ing bolt.
2. Remove the stand or block from the engine
and with a rider astride the seat, measure
the sunken length b between the rear
wheel axle center and the rear fender hold-
ing bolt.
3. Loosen the locknut 1 and make adjust-
ment by turning the spring adjuster 2 to
achieve the standard figure from the sub-
traction of the length b from the length a.
NOTE:
If the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
If the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
Standard figure:
90 ~ 100 mm (3.5 ~ 3.9 in)
SETTING
Page 653 of 668
TUN
Einbaulänge wählen
1. Das Motorrad so am Motor auf-
bocken, daß das Hinterrad frei in
der Luft schwebt und dann den
Abstand a zwischen der Mitte
der Hinterachse und der Hinter-
radabdekkungs-Schraube mes-
sen.
2. Den Montageständer entfernen
und mit aufsitzendem Fahrer
erneut den Abstand b zwi-
schen der Mitte der Hinterachse
und der Hinterradabdeckungs-
Schraube messen.
3. Kontrollieren, ob die Differenz
zwischen den gemessenen
Abständen a und b dem Stan-
dardwert entspricht und ggf. ein-
stellen; dazu den Sicherungsring
1 lokkern und den Federvor-
spannring 2 entsprechend ver-
stellen.
HINWEIS:
Bei neuen sowie eingefahrenen
Maschinen kann die Einbaulänge
sich verändern, wenn die Feder
allmählich ermüdet. Daher regel-
mäßig nachprüfen.
Wenn der Standardwert für die
Einbaulänge der Feder nicht mehr
durch Einstellung erreichbar ist,
muß die Feder erneuert werden.
Standardwert:
90–100 mm (3,5–3,9 in)
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de manière
à atteindre la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
N.B.:
Si la moto est neuve et après qu’elle a
été rodée, la longueur du ressort peut
changer en raison de la fatigue initiale,
etc., du ressort. Il est donc important
de corriger les réglages régulièrement.
S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la longueur
du ressort, remplacer le ressort par un
ressort en option et effectuer un nou-
veau réglage.
Valeur standard:
90 à 100 mm (3,5 à 3,9 in)
Scelta della lunghezza impostata.
1. Collocare un cavalletto o un fermo
sotto il motore per sollevare la ruota
posteriore dal pavimento e misu-
rare la distanza a tra il centro
dell’asse della ruota posteriore e il
bullone di bloccaggio del para-
fango posteriore.
2. Togliere il cavalletto o il fermo dal
motore e, con il conducente a bordo,
misurare l’affondamento b tra il
centro dell’asse della ruota poste-
riore e il bullone di bloccaggio del
parafango posteriore.
3. Allentare il controdado 1 e rego-
lare ruotando il dispositivo di rego-
lazione della molla 2 fino a
raggiungere un valore standard sot-
traendo l’affondamento b dalla
distanza a.
NOTA:
Se il mezzo è nuovo e ha effettuato il
rodaggio, la stessa lunghezza impo-
stata della molla può variare a causa
della fatica iniziale, ecc. della molla.
Assicurarsi quindi di eseguire una
nuova valutazione.
Se regolando il dispositivo di regola-
zione della molla o modificando la
lunghezza impostata della molla non
si raggiunge il valore standard, sostitu-
ire la molla e regolare di nuovo.
Valore standard:
90 ~ 100 mm (3,5 ~ 3,9 in)
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 17
Page 654 of 668
![YAMAHA YZ250F 2005 Notices Demploi (in French) 7 - 18
TUNSETTING
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Se](/img/51/53958/w960_53958-653.png "YAMAHA YZ250F 2005 Notices Demploi (in French) 7 - 18
TUNSETTING
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Se")
7 - 18
TUNSETTING

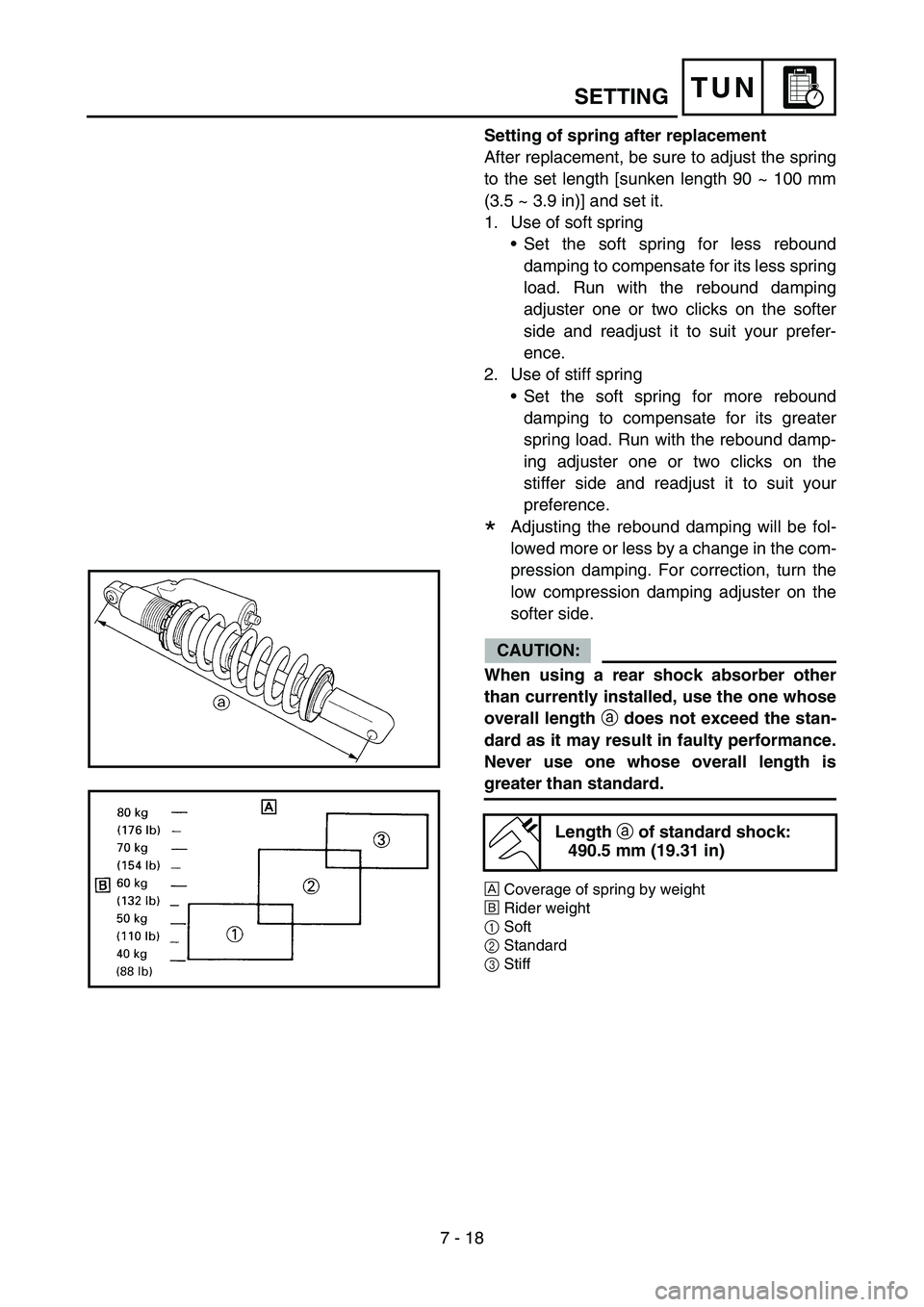

Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Set the soft spring for less rebound
damping to compensate for its less spring
load. Run with the rebound damping
adjuster one or two clicks on the softer
side and readjust it to suit your prefer-
ence.
2. Use of stiff spring
Set the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound damp-
ing adjuster one or two clicks on the
stiffer side and readjust it to suit your
preference.
*Adjusting the rebound damping will be fol-
lowed more or less by a change in the com-
pression damping. For correction, turn the
low compression damping adjuster on the
softer side.
CAUTION:
When using a rear shock absorber other
than currently installed, use the one whose
overall length
a does not exceed the stan-
dard as it may result in faulty performance.
Never use one whose overall length is
greater than standard.
ÈCoverage of spring by weight
ÉRider weight
1Soft
2Standard
3Stiff
Length
a of standard shock:
490.5 mm (19.31 in)
Page 655 of 668
TUN

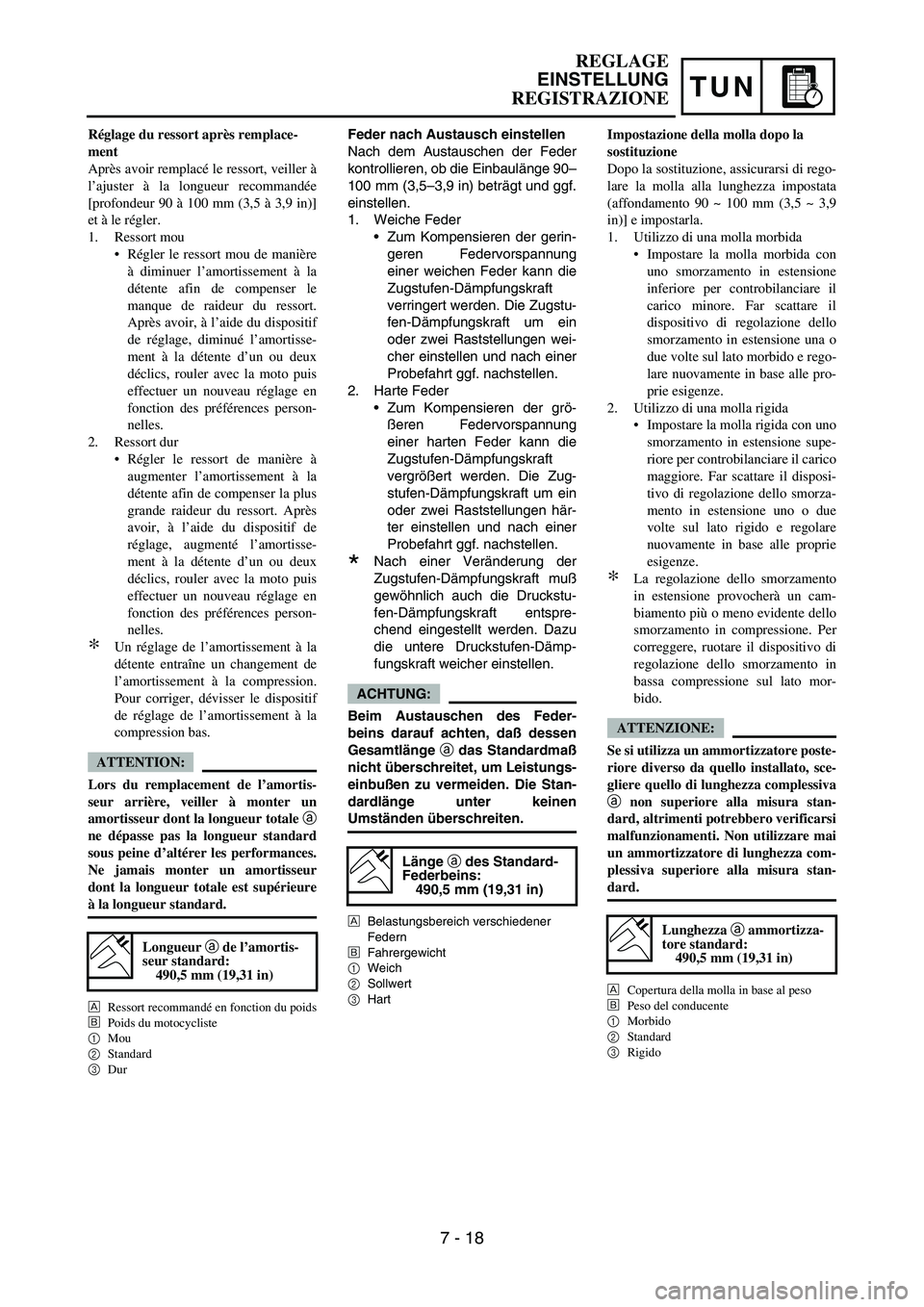

Feder nach Austausch einstellen
Nach dem Austauschen der Feder
kontrollieren, ob die Einbaulänge 90–
100 mm (3,5–3,9 in) beträgt und ggf.
einstellen.
1. Weiche Feder
Zum Kompensieren der gerin-
geren Federvorspannung
einer weichen Feder kann die
Zugstufen-Dämpfungskraft
verringert werden. Die Zugstu-
fen-Dämpfungskraft um ein
oder zwei Raststellungen wei-
cher einstellen und nach einer
Probefahrt ggf. nachstellen.
2. Harte Feder
Zum Kompensieren der grö-
ßeren Federvorspannung
einer harten Feder kann die
Zugstufen-Dämpfungskraft
vergrößert werden. Die Zug-
stufen-Dämpfungskraft um ein
oder zwei Raststellungen här-
ter einstellen und nach einer
Probefahrt ggf. nachstellen.
*Nach einer Veränderung der
Zugstufen-Dämpfungskraft muß
gewöhnlich auch die Druckstu-
fen-Dämpfungskraft entspre-
chend eingestellt werden. Dazu
die untere Druckstufen-Dämp-
fungskraft weicher einstellen.
ACHTUNG:
Beim Austauschen des Feder-
beins darauf achten, daß dessen
Gesamtlänge a das Standardmaß
nicht überschreitet, um Leistungs-
einbußen zu vermeiden. Die Stan-
dardlänge unter keinen
Umständen überschreiten.
È
Belastungsbereich verschiedener
Federn
É
Fahrergewicht
1
Weich
2
Sollwert
3
Hart
Länge a des Standard-
Federbeins:
490,5 mm (19,31 in)
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
l’ajuster à la longueur recommandée
[profondeur 90 à 100 mm (3,5 à 3,9 in)]
et à le régler.
1. Ressort mou
Régler le ressort mou de manière
à diminuer l’amortissement à la
détente afin de compenser le
manque de raideur du ressort.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
2. Ressort dur
Régler le ressort de manière à
augmenter l’amortissement à la
détente afin de compenser la plus
grande raideur du ressort. Après
avoir, à l’aide du dispositif de
réglage, augmenté l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
*Un réglage de l’amortissement à la
détente entraîne un changement de
l’amortissement à la compression.
Pour corriger, dévisser le dispositif
de réglage de l’amortissement à la
compression bas.
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
ne dépasse pas la longueur standard
sous peine d’altérer les performances.
Ne jamais monter un amortisseur
dont la longueur totale est supérieure
à la longueur standard.
È
Ressort recommandé en fonction du poids
É
Poids du motocycliste
1
Mou
2
Standard
3
Dur
Longueur a de l’amortis-
seur standard:
490,5 mm (19,31 in)
Impostazione della molla dopo la
sostituzione
Dopo la sostituzione, assicurarsi di rego-
lare la molla alla lunghezza impostata
(affondamento 90 ~ 100 mm (3,5 ~ 3,9
in)] e impostarla.
1. Utilizzo di una molla morbida
Impostare la molla morbida con
uno smorzamento in estensione
inferiore per controbilanciare il
carico minore. Far scattare il
dispositivo di regolazione dello
smorzamento in estensione una o
due volte sul lato morbido e rego-
lare nuovamente in base alle pro-
prie esigenze.
2. Utilizzo di una molla rigida
Impostare la molla rigida con uno
smorzamento in estensione supe-
riore per controbilanciare il carico
maggiore. Far scattare il disposi-
tivo di regolazione dello smorza-
mento in estensione uno o due
volte sul lato rigido e regolare
nuovamente in base alle proprie
esigenze.
*La regolazione dello smorzamento
in estensione provocherà un cam-
biamento più o meno evidente dello
smorzamento in compressione. Per
correggere, ruotare il dispositivo di
regolazione dello smorzamento in
bassa compressione sul lato mor-
bido.
ATTENZIONE:
Se si utilizza un ammortizzatore poste-
riore diverso da quello installato, sce-
gliere quello di lunghezza complessiva
a non superiore alla misura stan-
dard, altrimenti potrebbero verificarsi
malfunzionamenti. Non utilizzare mai
un ammortizzatore di lunghezza com-
plessiva superiore alla misura stan-
dard.
È
Copertura della molla in base al peso
É
Peso del conducente
1
Morbido
2
Standard
3
Rigido
Lunghezza a ammortizza-
tore standard:
490,5 mm (19,31 in)
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 18
Page 656 of 668
![YAMAHA YZ250F 2005 Notices Demploi (in French) 7 - 19
TUNSETTING
EC72Q000

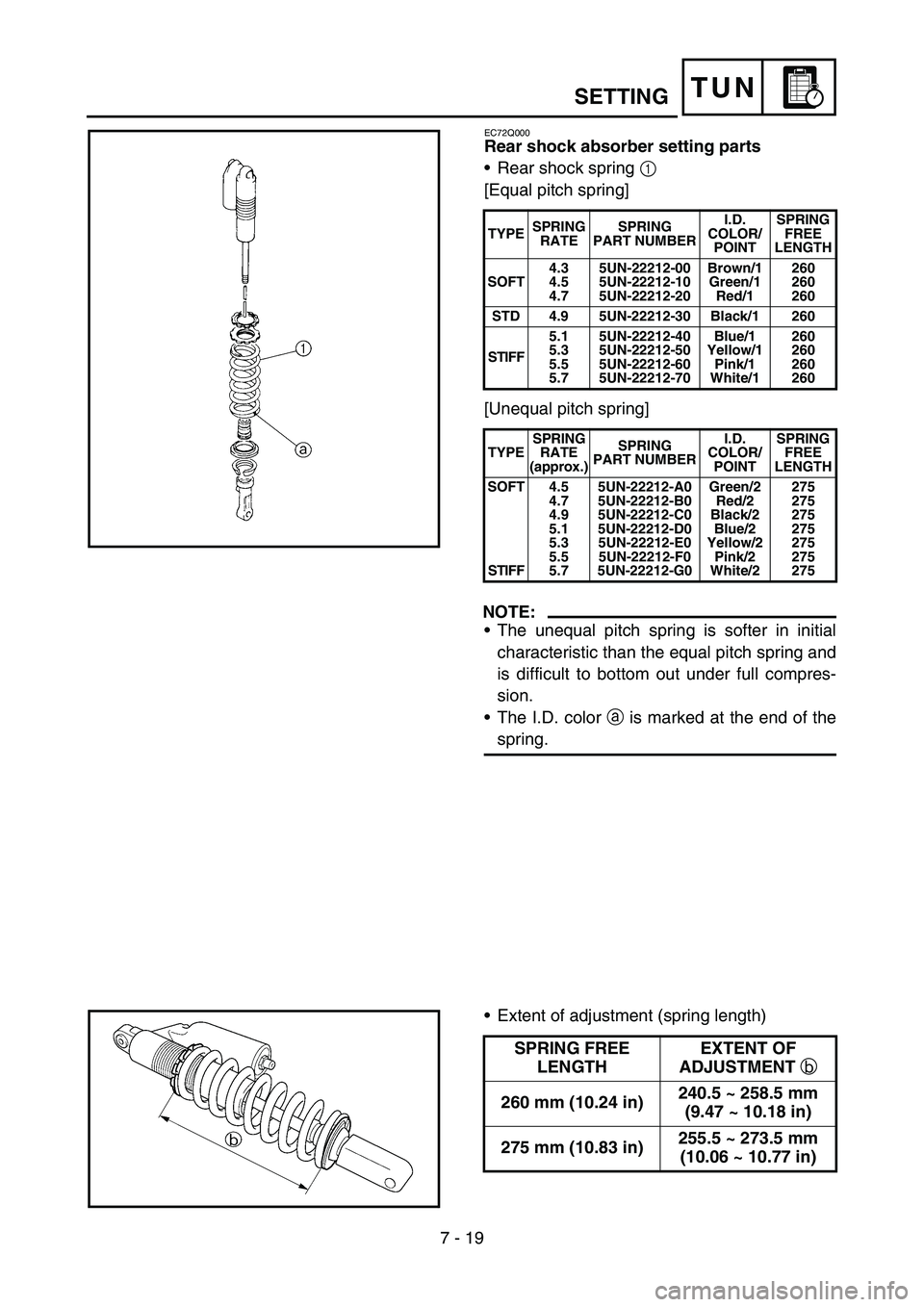

Rear shock absorber setting parts
Rear shock spring 1
[Equal pitch spring]
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than](/img/51/53958/w960_53958-655.png "YAMAHA YZ250F 2005 Notices Demploi (in French) 7 - 19
TUNSETTING
EC72Q000
Rear shock absorber setting parts
Rear shock spring 1
[Equal pitch spring]
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than")
7 - 19
TUNSETTING
EC72Q000
Rear shock absorber setting parts
Rear shock spring 1
[Equal pitch spring]
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
The I.D. color a is marked at the end of the
spring.
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.3
4.5
4.75UN-22212-00
5UN-22212-10
5UN-22212-20Brown/1
Green/1
Red/1260
260
260
STD 4.9 5UN-22212-30 Black/1 260
STIFF5.1
5.3
5.5
5.75UN-22212-40
5UN-22212-50
5UN-22212-60
5UN-22212-70Blue/1
Yellow/1
Pink/1
White/1260
260
260
260
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT
STIFF4.5
4.7
4.9
5.1
5.3
5.5
5.75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Green/2
Red/2
Black/2
Blue/2
Yellow/2
Pink/2
White/2275
275
275
275
275
275
275
Extent of adjustment (spring length)
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT
b
260 mm (10.24 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
275 mm (10.83 in)255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
Page 657 of 668
![YAMAHA YZ250F 2005 Notices Demploi (in French) TUN

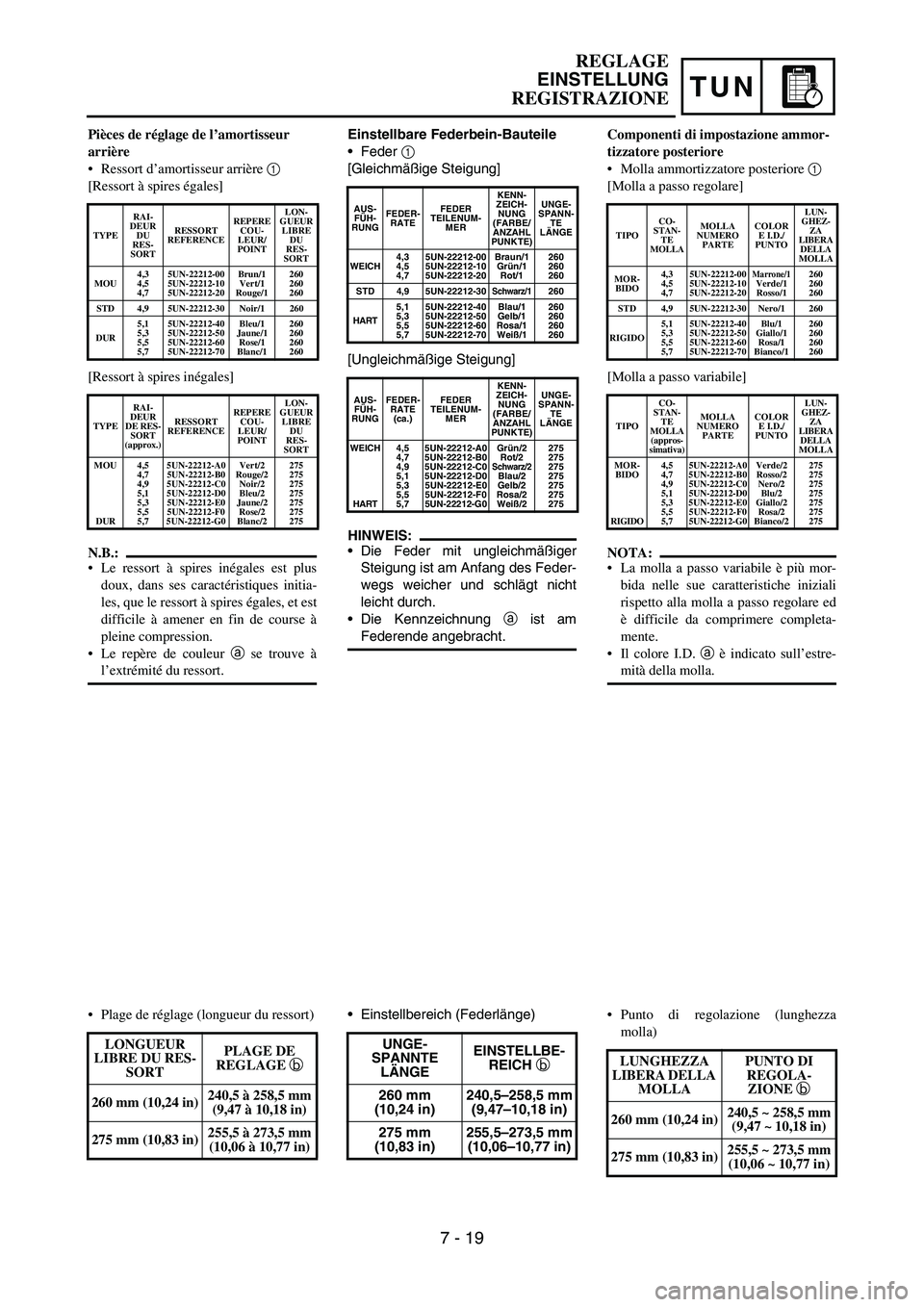

Einstellbare Federbein-Bauteile
Feder 1
[Gleichmäßige Steigung]
[Ungleichmäßige Steigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Steigung ist am Anfang des Feder-
wegs weicher und schläg](/img/51/53958/w960_53958-656.png "YAMAHA YZ250F 2005 Notices Demploi (in French) TUN
Einstellbare Federbein-Bauteile
Feder 1
[Gleichmäßige Steigung]
[Ungleichmäßige Steigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Steigung ist am Anfang des Feder-
wegs weicher und schläg")
TUN
Einstellbare Federbein-Bauteile
Feder 1
[Gleichmäßige Steigung]
[Ungleichmäßige Steigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Steigung ist am Anfang des Feder-
wegs weicher und schlägt nicht
leicht durch.
Die Kennzeichnung a ist am
Federende angebracht.
AUS-
FÜH-
RUNGFEDER-
RATEFEDER
TEILENUM-
MERKENN-
ZEICH-
NUNG
(FARBE/
ANZAHL
PUNKTE)UNGE-
SPANN-
TE
LÄNGE
WEICH4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Braun/1
Grün/1
Rot/1260
260
260
STD 4,9 5UN-22212-30
Schwarz/1260
HART5,1
5,3
5,5
5,75UN-22212-40
5UN-22212-50
5UN-22212-60
5UN-22212-70Blau/1
Gelb/1
Rosa/1
Weiß/1260
260
260
260
AUS-
FÜH-
RUNGFEDER-
RATE
(ca.)FEDER
TEILENUM-
MERKENN-
ZEICH-
NUNG
(FARBE/
ANZAHL
PUNKTE)UNGE-
SPANN-
TE
LÄNGE
WEICH
HART4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Grün/2
Rot/2
Schwarz/2Blau/2
Gelb/2
Rosa/2
Weiß/2275
275
275
275
275
275
275
Einstellbereich (Federlänge)
UNGE-
SPANNTE
LÄNGEEINSTELLBE-
REICH b
260 mm
(10,24 in)240,5–258,5 mm
(9,47–10,18 in)
275 mm
(10,83 in)255,5–273,5 mm
(10,06–10,77 in)
Pièces de réglage de l’amortisseur
arrière
Ressort d’amortisseur arrière 1
[Ressort à spires égales]
[Ressort à spires inégales]
N.B.:
Le ressort à spires inégales est plus
doux, dans ses caractéristiques initia-
les, que le ressort à spires égales, et est
difficile à amener en fin de course à
pleine compression.
Le repère de couleur a se trouve à
l’extrémité du ressort.
TYPERAI-
DEUR
DU
RES-
SORTRESSORT
REFERENCEREPERE
COU-
LEUR/
POINTLON-
GUEUR
LIBRE
DU
RES-
SORT
MOU4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Brun/1
Vert/1
Rouge/1260
260
260
STD 4,9 5UN-22212-30 Noir/1 260
DUR5,1
5,3
5,5
5,75UN-22212-40
5UN-22212-50
5UN-22212-60
5UN-22212-70Bleu/1
Jaune/1
Rose/1
Blanc/1260
260
260
260
TYPERAI-
DEUR
DE RES-
SORT
(approx.)RESSORT
REFERENCEREPERE
COU-
LEUR/
POINTLON-
GUEUR
LIBRE
DU
RES-
SORT
MOU
DUR4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Vert/2
Rouge/2
Noir/2
Bleu/2
Jaune/2
Rose/2
Blanc/2275
275
275
275
275
275
275
Plage de réglage (longueur du ressort)
LONGUEUR
LIBRE DU RES-
SORTPLAGE DE
REGLAGE b
260 mm (10,24 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
275 mm (10,83 in)255,5 à 273,5 mm
(10,06 à 10,77 in)
Componenti di impostazione ammor-
tizzatore posteriore
Molla ammortizzatore posteriore 1
[Molla a passo regolare]
[Molla a passo variabile]
NOTA:
La molla a passo variabile è più mor-
bida nelle sue caratteristiche iniziali
rispetto alla molla a passo regolare ed
è difficile da comprimere completa-
mente.
Il colore I.D. a è indicato sull’estre-
mità della molla.
TIPOCO-
STAN-
TE
MOLLAMOLLA
NUMERO
PARTECOLOR
E I.D./
PUNTOLUN-
GHEZ-
ZA
LIBERA
DELLA
MOLLA
MOR-
BIDO4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20
Marrone/1Verde/1
Rosso/1260
260
260
STD 4,9 5UN-22212-30 Nero/1 260
RIGIDO5,1
5,3
5,5
5,75UN-22212-40
5UN-22212-50
5UN-22212-60
5UN-22212-70Blu/1
Giallo/1
Rosa/1
Bianco/1260
260
260
260
TIPOCO-
STAN-
TE
MOLLA
(appros-
simativa)MOLLA
NUMERO
PARTECOLOR
E I.D./
PUNTOLUN-
GHEZ-
ZA
LIBERA
DELLA
MOLLA
MOR-
BIDO
RIGIDO4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Verde/2
Rosso/2
Nero/2
Blu/2
Giallo/2
Rosa/2
Bianco/2275
275
275
275
275
275
275
Punto di regolazione (lunghezza
molla)
LUNGHEZZA
LIBERA DELLA
MOLLAPUNTO DI
REGOLA-
ZIONE b
260 mm (10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm (10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 19
Page 658 of 668
7 - 20
TUNSETTING
EC72H002
Suspension setting
Front fork
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Before any change, set the rear shock absorber sunken length to the standard figure 90 ~ 100 mm
(3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire rangeCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil amount Decrease oil amount by about 5 ~ 10 cm
3 (0.2 ~
0.4 Imp oz, 0.2 ~ 0.3 US oz).
Spring Replace with soft spring.
Unsmooth movement
over entire rangeOuter tube Check for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Inner tube
Slide metal Replace with a new one for extended use.
Piston metal Replace with a new one for extended use.
Under bracket tightening
torqueRetighten to specified torque.
Poor initial
movementRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil seal Apply grease in oil seal wall.
Soft over entire
range, bottoming outCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Oil amount Increase oil amount by about 5 ~ 10 cm
3 (0.2 ~ 0.4
Imp oz, 0.2 ~ 0.3 US oz).
Spring Replace with stiff spring.
Stiff toward stroke
endOil amountDecrease oil amount by about 5 cm
3 (0.2 Imp oz,
0.2 US oz).
Soft toward stroke
end, bottoming outOil amountIncrease oil amount by about 5 cm
3 (0.2 Imp oz,
0.2 US oz).
Stiff initial movement Compression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front postureCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Rebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat (lower rear pos-
ture).
Oil amount Increase oil amount by about 5 cm
3 (0.2 Imp oz,
0.2 US oz).
“Obtrusive” front,
tending to upper front
postureCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in)
when one passenger is astride seat (upper rear pos-
ture).
Spring Replace with soft spring.
Oil amount Decrease oil amount by about 5 ~ 10 cm
3 (0.2 ~ 0.4
Imp oz, 0.2 ~ 0.3 US oz).
Page 659 of 668
7 - 21
TUNSETTING
Rear shock absorber
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Adjust the rebound damping in 2-click increments or decrements.
Adjust the low compression damping in 1-click increments or decrements.
Adjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sinkRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spongy and unstableRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 click) to increase
damping.
Spring Replace with stiff spring.
Heavy and draggingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring Replace with soft spring.
Poor road grippingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 clicks) to increase
damping.
High compression damp-
ingTurn adjuster clockwise (about 1/6 clicks) to
increase damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
Bottoming outHigh compression damp-
ingTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger in astride seat.
Spring Replace with stiff spring.
BouncingRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Spring Replace with soft spring.
Stiff travelHigh compression damp-
ingTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
Page 660 of 668
TUN
Réglage de la suspension
Fourche
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédures reprises dans le tableau.
Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90 à
100 mm (3,5 à 3,9 in).
SymptômesSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Quantité d’huile Diminuer la quantité d’huile d’environ 5 à 10 cm
3 (0,2 à
0,4 Imp oz, 0,2 à 0,3 US oz).
Ressort Monter un ressort mou.
Mouvement toujours
irrégulierFourreau Vérifier s’il y des coudes, coups ou tout autre endomma-
gement visible. Si tel est le cas, remplacer les parties
endommagées. Tube plongeur
Bague antifriction Remplacer par une bague neuve pour usage étendu.
Bague coulissante de piston Remplacer par une bague neuve pour usage étendu.
Couple de serrage du té infé-
rieurResserrer au couple spécifié.
Mauvais mouvement
initialAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Bague d’étanchéitéEnduire la bague d’étanchéité d’huile.
Toujours doux, débatte-
mentAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Quantité d’huile Augmenter la quantité d’huile d’environ 5 à 10 cm
3 (0,2 à
0,4 Imp oz, 0,2 à 0,3 US oz).
Ressort Monter un ressort dur.
Dur en fin de course Quantité d’huileDiminuer la quantité d’huile d’environ 5 cm
3 (0,2 Imp oz,
0,2 US oz).
Dur en fin de course,
débattementQuantité d’huileAugmenter la quantité d’huile d’environ 5 cm
3
(0,2 Imp oz, 0,2 US oz).
Mouvement initial durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basseAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle (position
arrière basse).
Quantité d’huile Augmenter la quantité d’huile d’environ 5 cm
3
(0,2 Imp oz, 0,2 US oz).
Avant qui “accroche”,
position avant hauteAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
haute).
Ressort Monter un ressort mou.
Quantité d’huile Diminuer la quantité d’huile d’environ 5 à 10 cm
3 (0,2 à
0,4 Imp oz, 0,2 à 0,3 US oz).
REGLAGE
7 - 20
