YAMAHA YZ250F 2005 Notices Demploi (in French)

TUN

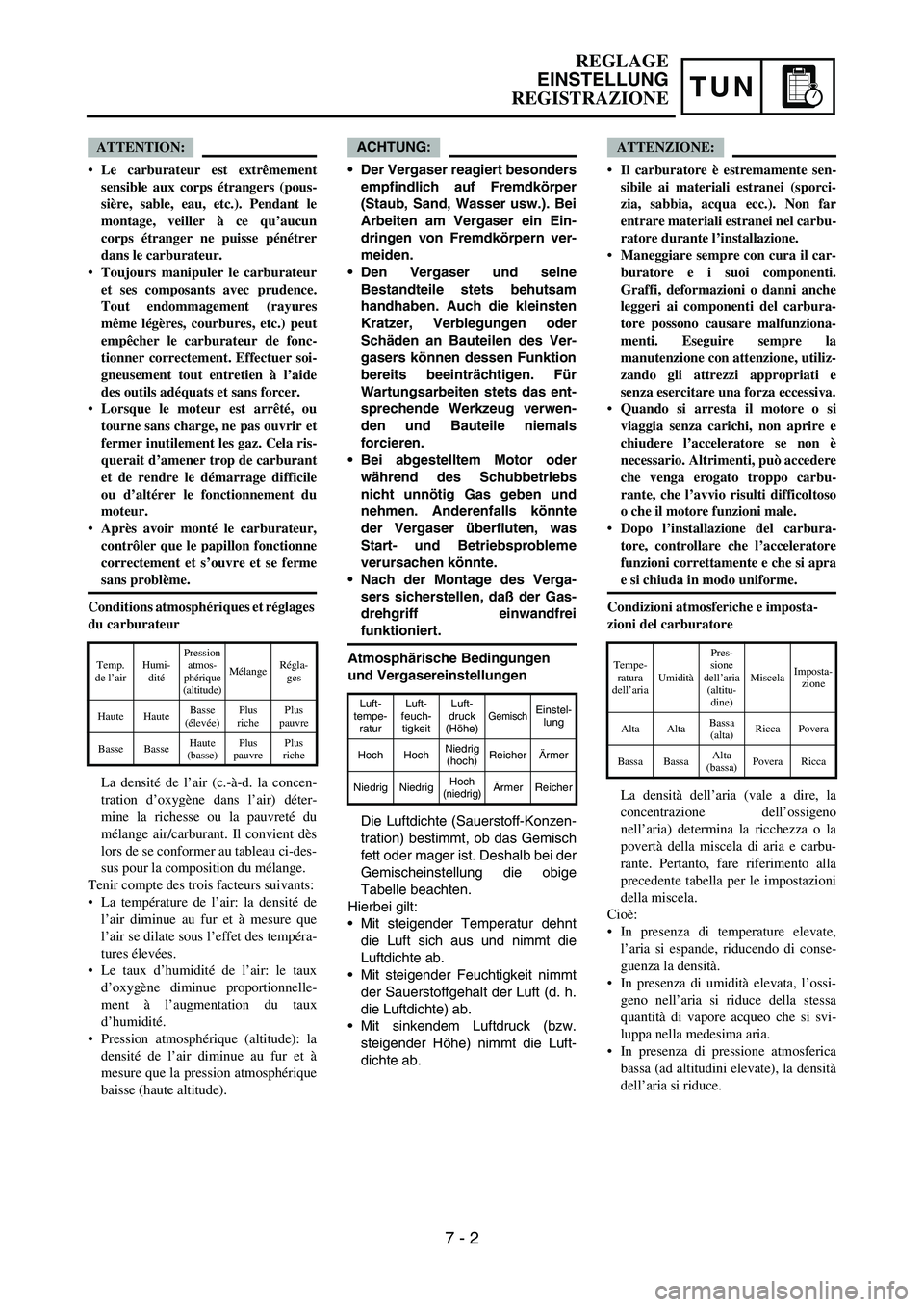

ACHTUNG:
Der Vergaser reagiert besonders
empfindlich auf Fremdkörper
(Staub, Sand, Wasser usw.). Bei
Arbeiten am Vergaser ein Ein-
dringen von Fremdkörpern ver-
meiden.
Den Vergaser und seine
Bestandteile stets behutsam
handhaben. Auch die kleinsten
Kratzer, Verbiegungen oder
Schäden an Bauteilen des Ver-
gasers können dessen Funktion
bereits beeinträchtigen. Für
Wartungsarbeiten stets das ent-
sprechende Werkzeug verwen-
den und Bauteile niemals
forcieren.
Bei abgestelltem Motor oder
während des Schubbetriebs
nicht unnötig Gas geben und
nehmen. Anderenfalls könnte
der Vergaser überfluten, was
Start- und Betriebsprobleme
verursachen könnte.
Nach der Montage des Verga-
sers sicherstellen, daß der Gas-
drehgriff einwandfrei
funktioniert.
Atmosphärische Bedingungen
und Vergasereinstellungen
Die Luftdichte (Sauerstoff-Konzen-
tration) bestimmt, ob das Gemisch
fett oder mager ist. Deshalb bei der
Gemischeinstellung die obige
Tabelle beachten.
Hierbei gilt:
Mit steigender Temperatur dehnt
die Luft sich aus und nimmt die
Luftdichte ab.
Mit steigender Feuchtigkeit nimmt
der Sauerstoffgehalt der Luft (d. h.
die Luftdichte) ab.
Mit sinkendem Luftdruck (bzw.
steigender Höhe) nimmt die Luft-
dichte ab.
Luft-
tempe-
raturLuft-
feuch-
tigkeitLuft-
druck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)ReicherÄrmer
Niedrig NiedrigHoch
(niedrig)Ärmer Reicher
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue proportionnelle-
ment à l’augmentation du taux
d’humidité.
Pression atmosphérique (altitude): la
densité de l’air diminue au fur et à
mesure que la pression atmosphérique
baisse (haute altitude).
Temp.
de l’airHumi-
ditéPression
atmos-
phérique
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
ATTENZIONE:
Il carburatore è estremamente sen-
sibile ai materiali estranei (sporci-
zia, sabbia, acqua ecc.). Non far
entrare materiali estranei nel carbu-
ratore durante l’installazione.
Maneggiare sempre con cura il car-
buratore e i suoi componenti.
Graffi, deformazioni o danni anche
leggeri ai componenti del carbura-
tore possono causare malfunziona-
menti. Eseguire sempre la
manutenzione con attenzione, utiliz-
zando gli attrezzi appropriati e
senza esercitare una forza eccessiva.
Quando si arresta il motore o si
viaggia senza carichi, non aprire e
chiudere l’acceleratore se non è
necessario. Altrimenti, può accedere
che venga erogato troppo carbu-
rante, che l’avvio risulti difficoltoso
o che il motore funzioni male.
Dopo l’installazione del carbura-
tore, controllare che l’acceleratore
funzioni correttamente e che si apra
e si chiuda in modo uniforme.
Condizioni atmosferiche e imposta-
zioni del carburatore
La densità dell’aria (vale a dire, la
concentrazione dell’ossigeno
nell’aria) determina la ricchezza o la
povertà della miscela di aria e carbu-
rante. Pertanto, fare riferimento alla
precedente tabella per le impostazioni
della miscela.
Cioè:
In presenza di temperature elevate,
l’aria si espande, riducendo di conse-
guenza la densità.
In presenza di umidità elevata, l’ossi-
geno nell’aria si riduce della stessa
quantità di vapore acqueo che si svi-
luppa nella medesima aria.
In presenza di pressione atmosferica
bassa (ad altitudini elevate), la densità
dell’aria si riduce.
Tempe-
ratura
dell’ariaUmiditàPres-
sione
dell’aria
(altitu-
dine)MiscelaImposta-
zione
Alta AltaBassa
(alta)Ricca Povera
Bassa BassaAlta
(bassa)Povera Ricca
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 2

7 - 3
TUNSETTING

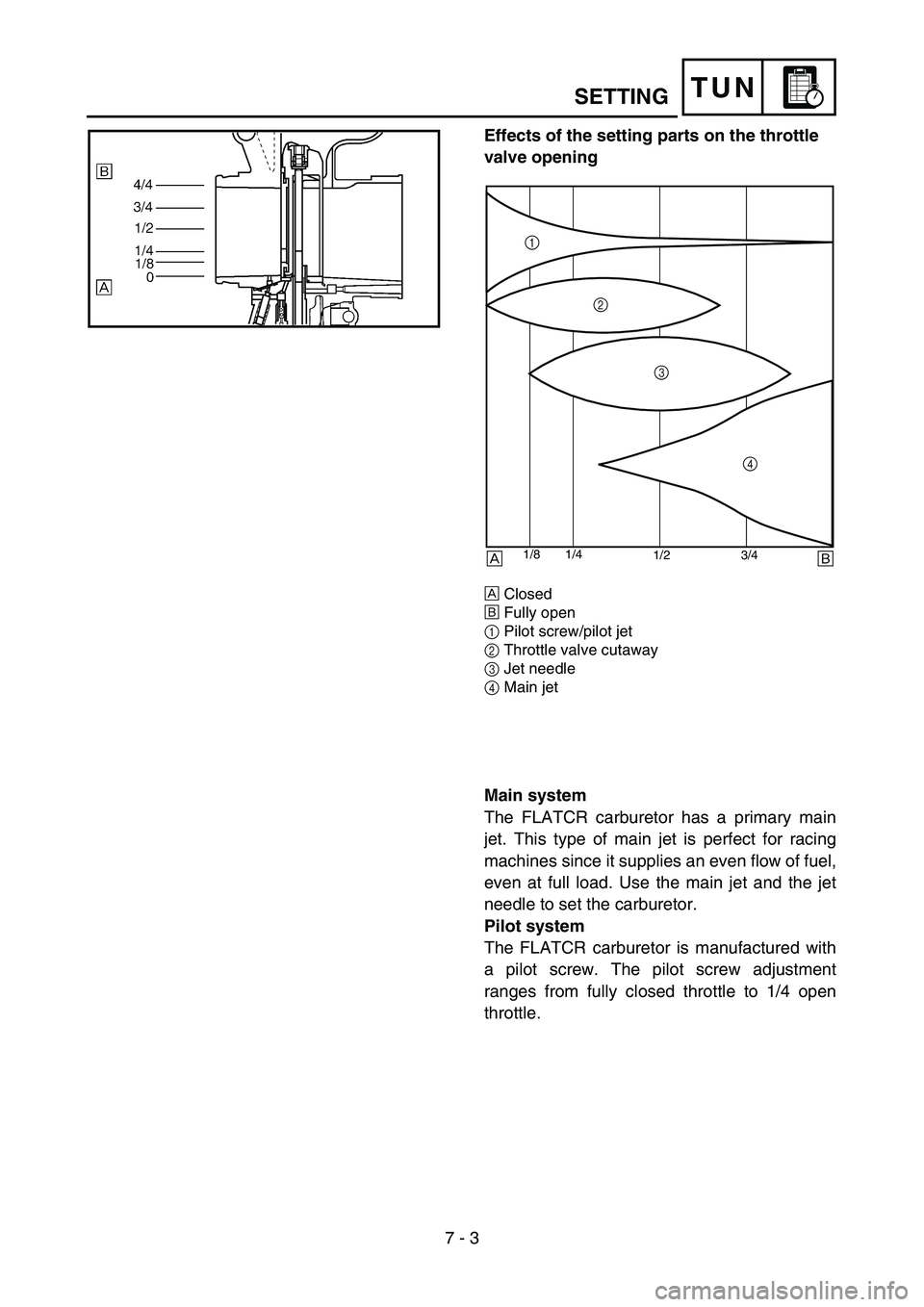

Effects of the setting parts on the throttle
valve opening
ÈClosed
ÉFully open
1Pilot screw/pilot jet
2Throttle valve cutaway
3Jet needle
4Main jet
1/2 3/4 1/4 1/8
1
2
3
4
ÈÉ
Main system
The FLATCR carburetor has a primary main
jet. This type of main jet is perfect for racing
machines since it supplies an even flow of fuel,
even at full load. Use the main jet and the jet
needle to set the carburetor.
Pilot system
The FLATCR carburetor is manufactured with
a pilot screw. The pilot screw adjustment
ranges from fully closed throttle to 1/4 open
throttle.

TUN
Einflußbereich der einstellbaren
Bauteile in bezug auf die Drossel-
klappenöffnung
ÈGeschlossen
ÉVöllig geöffnet
1Leerlaufgemisch-Regulierschraube/
Leerlaufdüse
2Drosselklappen-Ausschnitt
3Düsennadel
4Hauptdüse
Hauptsystem
Der FLATCR-Vergaser ist mit einer
Primär-Hauptdüse bestückt. Diese
Art Hauptdüse eignet sich hervorra-
gend für Rennmaschinen, da sie
(auch im Vollastbereich) einen steti-
gen Kraftstofffluß liefert. Die Einstel-
lung erfolgt über die Hauptdüse und
die Düsennadel.
Leerlaufsystem
Der FLATCR-Vergaser ist mit einer
Leerlaufgemisch-Regulierschraube
bestückt. Der Einflußbereich der
Leerlaufgemisch-Regulierschraube
erstreckt sich zwischen der
geschlossenen und 1/4 geöffneten

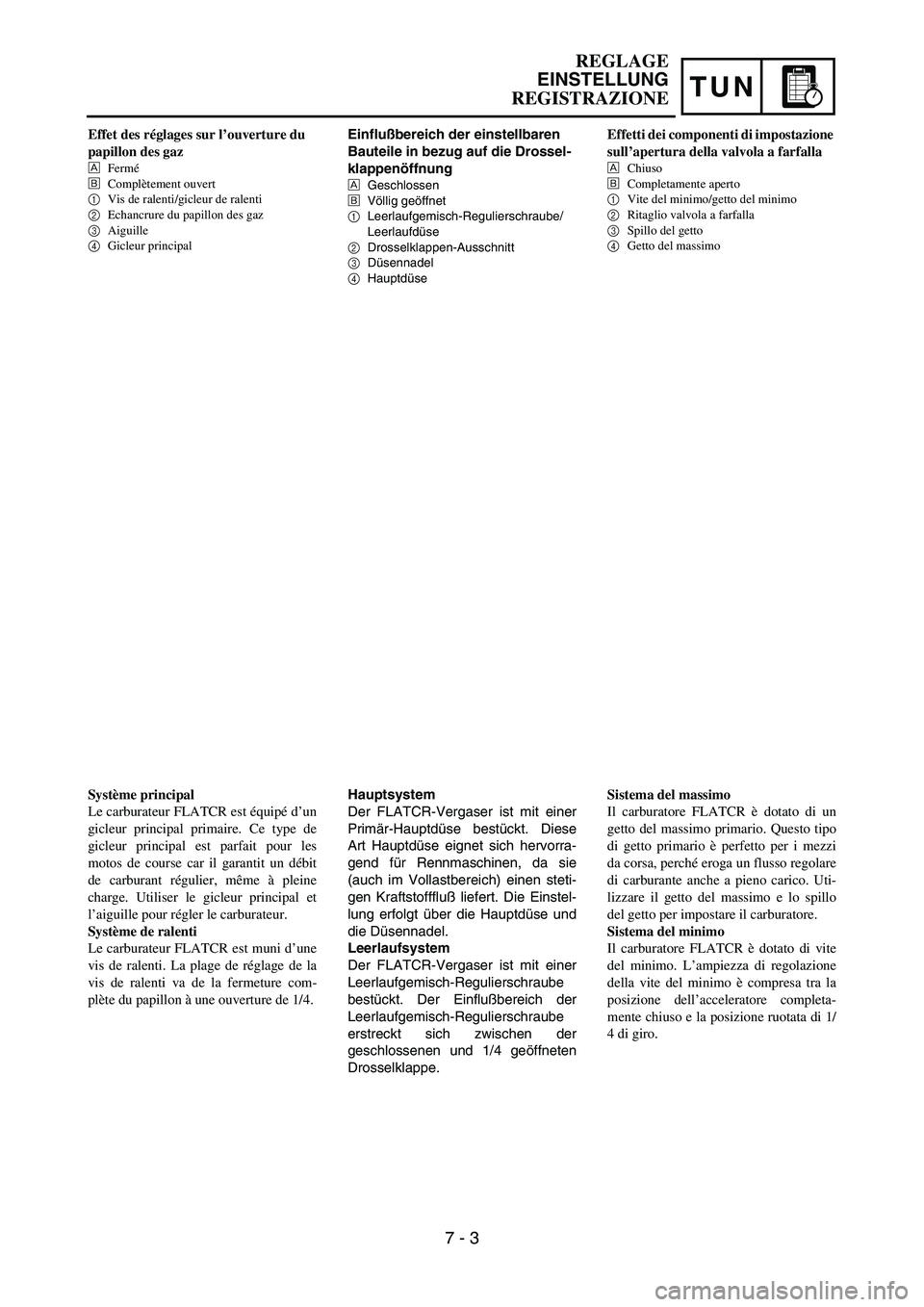

Drosselklappe. Effet des réglages sur l’ouverture du
papillon des gaz
ÈFermé
ÉComplètement ouvert
1Vis de ralenti/gicleur de ralenti
2Echancrure du papillon des gaz
3Aiguille
4Gicleur principal
Système principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal est parfait pour les
motos de course car il garantit un débit
de carburant régulier, même à pleine
charge. Utiliser le gicleur principal et
l’aiguille pour régler le carburateur.
Système de ralenti
Le carburateur FLATCR est muni d’une
vis de ralenti. La plage de réglage de la
vis de ralenti va de la fermeture com-
plète du papillon à une ouverture de 1/4.Effetti dei componenti di impostazione
sull’apertura della valvola a farfalla
ÈChiuso
ÉCompletamente aperto
1Vite del minimo/getto del minimo
2Ritaglio valvola a farfalla
3Spillo del getto
4Getto del massimo
Sistema del massimo
Il carburatore FLATCR è dotato di un
getto del massimo primario. Questo tipo
di getto primario è perfetto per i mezzi
da corsa, perché eroga un flusso regolare
di carburante anche a pieno carico. Uti-
lizzare il getto del massimo e lo spillo
del getto per impostare il carburatore.
Sistema del minimo
Il carburatore FLATCR è dotato di vite
del minimo. L’ampiezza di regolazione
della vite del minimo è compresa tra la
posizione dell’acceleratore completa-
mente chiuso e la posizione ruotata di 1/
4 di giro.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 3

7 - 4
TUNSETTING

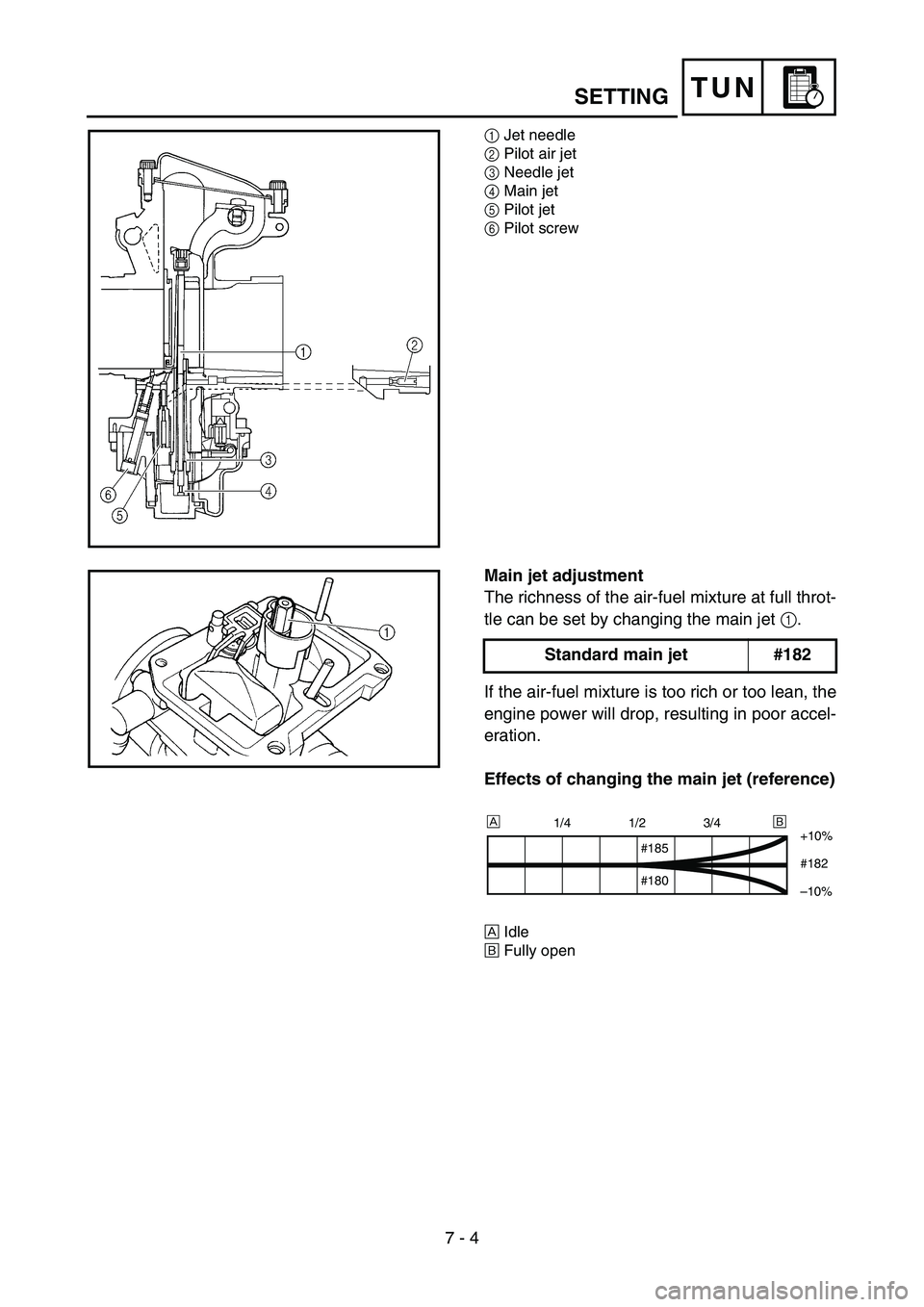

1Jet needle
2Pilot air jet
3Needle jet
4Main jet
5Pilot jet
6Pilot screw
Main jet adjustment
The richness of the air-fuel mixture at full throt-
tle can be set by changing the main jet 1
.
If the air-fuel mixture is too rich or too lean, the
engine power will drop, resulting in poor accel-
eration.
Effects of changing the main jet (reference)
ÈIdle
ÉFully open
Standard main jet #182
1/4 1/2 3/4
+10%
#182
–10%
#185
#180
ÈÉ

TUN
1Düsennadel
2Leerlauf-Luftdüse
3Nadeldüse
4Hauptdüse
5Leerlaufdüse
6Leerlaufgemisch-Regulierschraube
Hauptdüse einstellen
Im Vollastbereich läßt das Gemisch
sich durch Auswechseln der Haupt-
düse 1
einstellen.
Ist das Gemisch zu fett bzw. zu
mager, nimmt die Motorleistung ab,
was die Beschleunigung beeinträch-
tigt.Standard-Hauptdüse Nr.182
Effekt verschiedener Hauptdüsen
ÈLeerlauf
ÉVöllig geöffnet
1/4 1/2 3/4
+10%
Nr.182
–10%
Nr.185
Nr.180
ÈÉ

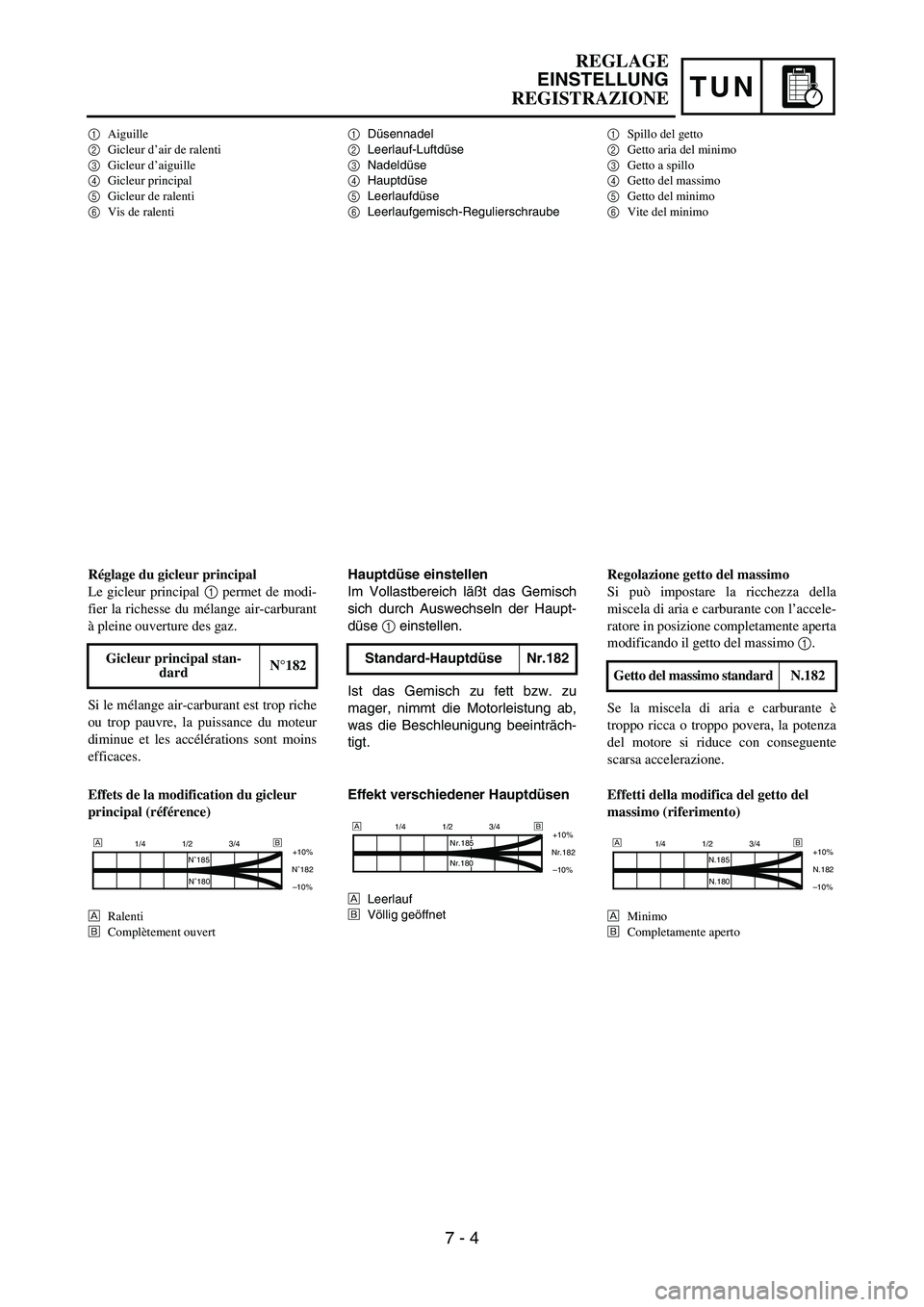

1Aiguille
2Gicleur d’air de ralenti
3Gicleur d’aiguille
4Gicleur principal
5Gicleur de ralenti
6Vis de ralenti
Réglage du gicleur principal
Le gicleur principal
1 permet de modi-
fier la richesse du mélange air-carburant
à pleine ouverture des gaz.
Si le mélange air-carburant est trop riche
ou trop pauvre, la puissance du moteur
diminue et les accélérations sont moins
efficaces.Gicleur principal stan-
dardN°182
Effets de la modification du gicleur
principal (référence)
ÈRalenti
ÉComplètement ouvert
1/4 1/2 3/4
+10%
N˚182
–10%
N˚185
N˚180
ÈÉ
1Spillo del getto
2Getto aria del minimo
3Getto a spillo
4Getto del massimo
5Getto del minimo
6Vite del minimo
Regolazione getto del massimo
Si può impostare la ricchezza della
miscela di aria e carburante con l’accele-
ratore in posizione completamente aperta
modificando il getto del massimo
1.
Se la miscela di aria e carburante è
troppo ricca o troppo povera, la potenza
del motore si riduce con conseguente
scarsa accelerazione.Getto del massimo standard N.182
Effetti della modifica del getto del
massimo (riferimento)
ÈMinimo
ÉCompletamente aperto
1/4 1/2 3/4
+10%
N.182
–10%
N.185
N.180
ÈÉ
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 4

7 - 5
TUNSETTING

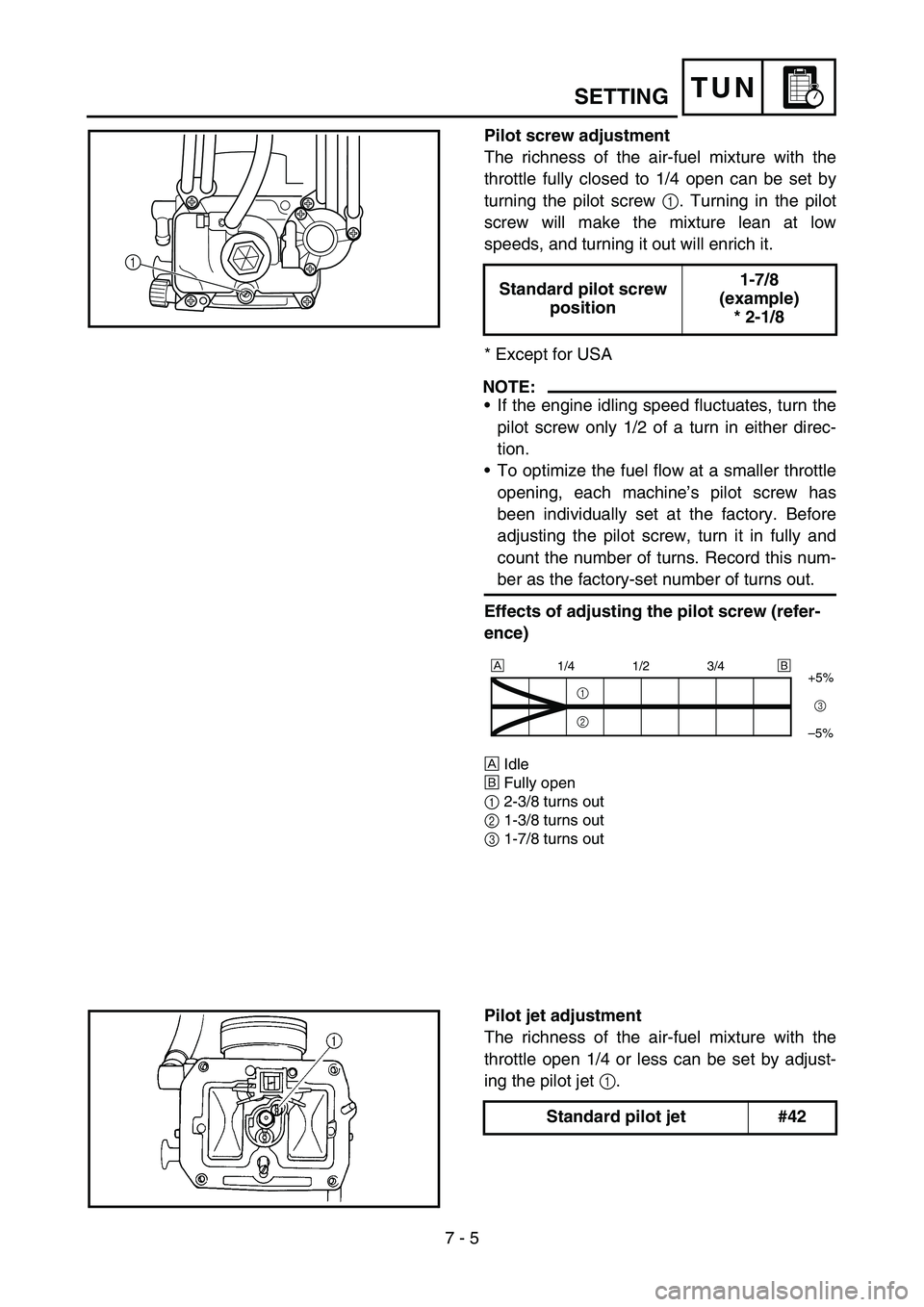

Pilot screw adjustment
The richness of the air-fuel mixture with the
throttle fully closed to 1/4 open can be set by
turning the pilot screw 1. Turning in the pilot
screw will make the mixture lean at low
speeds, and turning it out will enrich it.
* Except for USA
NOTE:
If the engine idling speed fluctuates, turn the
pilot screw only 1/2 of a turn in either direc-
tion.
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Effects of adjusting the pilot screw (refer-
ence)
ÈIdle
ÉFully open
12-3/8 turns out
21-3/8 turns out
31-7/8 turns out
Standard pilot screw
position1-7/8
(example)
* 2-1/8
1
1/4 1/2 3/4
+5%
–5%
1
23
ÈÉ
Pilot jet adjustment
The richness of the air-fuel mixture with the
throttle open 1/4 or less can be set by adjust-
ing the pilot jet 1.
Standard pilot jet #42

TUN
Leerlaufgemisch-Regulier-
schraube einstellen
Im Bereich zwischen geschlossener
und 1/4 geöffneter Drosselklappe
läßt das Gemisch sich mit der Leer-
laufgemisch-Regulierschraube 1
einstellen. Das Gemisch im unteren
Drehzahlbereich wird durch Hinein-
drehen der Schraube ärmer, durch
Herausdrehen reicher.
* Nicht USA
HINWEIS:
Bei ungleichmäßiger Drehzahl die
Leerlaufgemisch-Regulier-
schraube um lediglich1/2 Umdre-
hung verstellen.
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluß im niedrigen
Lastbereich zu optimieren. Zu
Beginn der Einstellung die Leer-
laufgemisch-Regulierschraube völ-
lig hineindrehen und dabei die
Anzahl Umdrehungen zählen. Die
gezählte Anzahl Umdrehungen als
die Werkseinstellung notieren.
Effekt der Leerlaufgemisch-Regu-
lierschrauben-Einstellung
È
Leerlauf
É
Völlig geöffnet
12-3/8 Umdrehungen heraus
21-3/8 Umdrehungen heraus
31-7/8 Umdrehungen heraus
Standard-Einstel-
lung der Leerlauf-
gemisch-
Regulierschraube1-7/8
(Beispiel)
* 2-1/8
1/4 1/2 3/4
+5%
–5%
1
23
ÈÉ
Leerlaufdüse einstellen
Im Bereich zwischen geschlossener
und 1/4 geöffneter Drosselklappe
läßt das Gemisch sich mit der Leer-
laufdüse 1 einstellen.
Standard-Leerlaufdüse Nr.42

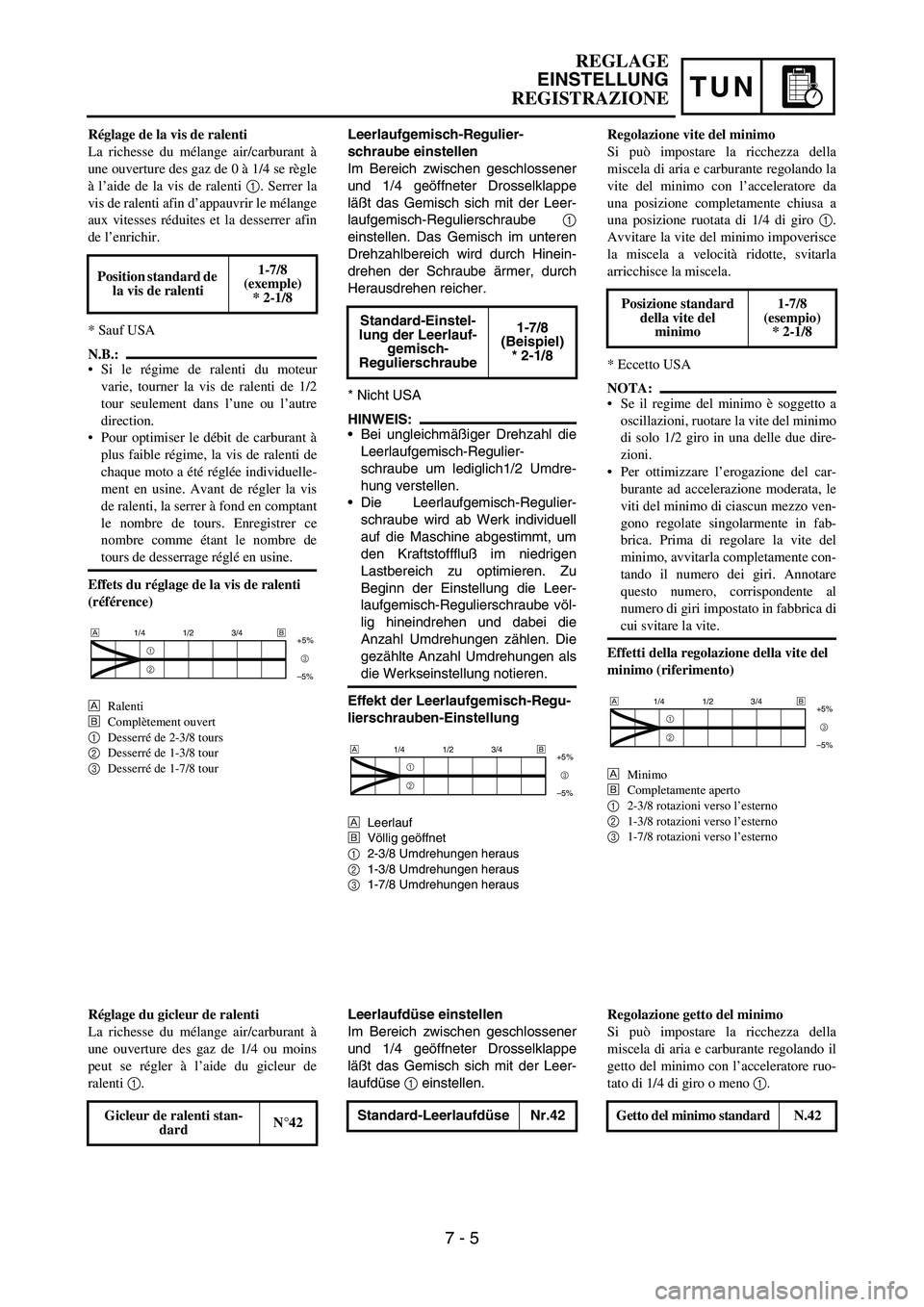

Réglage de la vis de ralenti
La richesse du mélange air/carburant à
une ouverture des gaz de 0 à 1/4 se règle
à l’aide de la vis de ralenti 1. Serrer la
vis de ralenti afin d’appauvrir le mélange
aux vitesses réduites et la desserrer afin
de l’enrichir.
* Sauf USA
N.B.:
Si le régime de ralenti du moteur
varie, tourner la vis de ralenti de 1/2
tour seulement dans l’une ou l’autre
direction.
Pour optimiser le débit de carburant à
plus faible régime, la vis de ralenti de
chaque moto a été réglée individuelle-
ment en usine. Avant de régler la vis
de ralenti, la serrer à fond en comptant
le nombre de tours. Enregistrer ce
nombre comme étant le nombre de
tours de desserrage réglé en usine.
Effets du réglage de la vis de ralenti
(référence)
È
Ralenti
É
Complètement ouvert
1
Desserré de 2-3/8 tours
2
Desserré de 1-3/8 tour
3
Desserré de 1-7/8 tour
Position standard de
la vis de ralenti1-7/8
(exemple)
* 2-1/8
1/4 1/2 3/4
+5%
–5%
1
23
ÈÉ
Réglage du gicleur de ralenti
La richesse du mélange air/carburant à
une ouverture des gaz de 1/4 ou moins
peut se régler à l’aide du gicleur de
ralenti 1.
Gicleur de ralenti stan-
dardN°42
Regolazione vite del minimo
Si può impostare la ricchezza della
miscela di aria e carburante regolando la
vite del minimo con l’acceleratore da
una posizione completamente chiusa a
una posizione ruotata di 1/4 di giro 1.
Avvitare la vite del minimo impoverisce
la miscela a velocità ridotte, svitarla
arricchisce la miscela.
* Eccetto USA
NOTA:
Se il regime del minimo è soggetto a
oscillazioni, ruotare la vite del minimo
di solo 1/2 giro in una delle due dire-
zioni.
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata, le
viti del minimo di ciascun mezzo ven-
gono regolate singolarmente in fab-
brica. Prima di regolare la vite del
minimo, avvitarla completamente con-
tando il numero dei giri. Annotare
questo numero, corrispondente al
numero di giri impostato in fabbrica di
cui svitare la vite.
Effetti della regolazione della vite del
minimo (riferimento)
È
Minimo
É
Completamente aperto
1
2-3/8 rotazioni verso l’esterno
2
1-3/8 rotazioni verso l’esterno
3
1-7/8 rotazioni verso l’esterno
Posizione standard
della vite del
minimo1-7/8
(esempio)
* 2-1/8
1/4 1/2 3/4
+5%
–5%
1
23
ÈÉ
Regolazione getto del minimo
Si può impostare la ricchezza della
miscela di aria e carburante regolando il
getto del minimo con l’acceleratore ruo-
tato di 1/4 di giro o meno 1.
Getto del minimo standard N.42
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 5

7 - 6
TUNSETTING

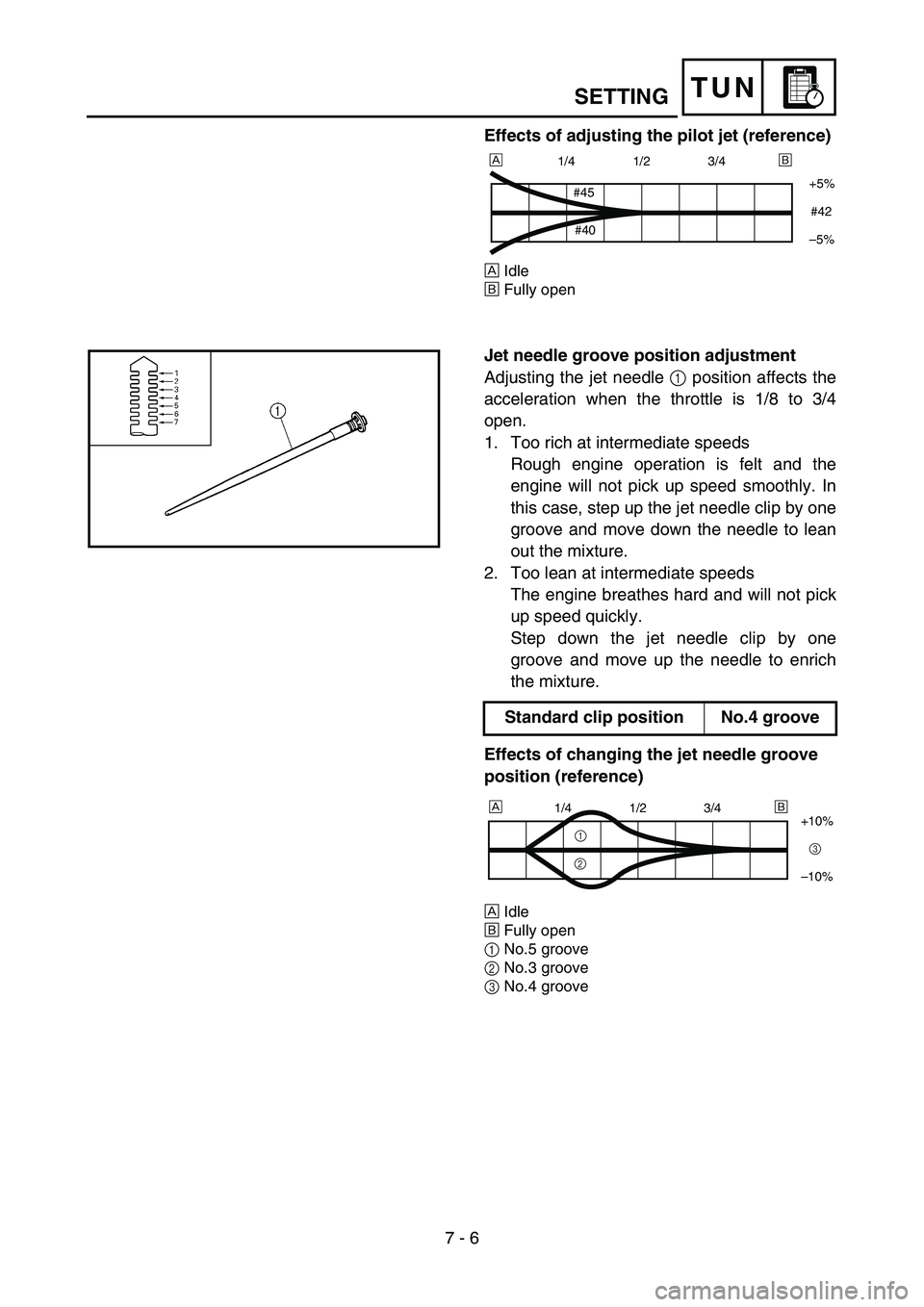

Effects of adjusting the pilot jet (reference)
ÈIdle
ÉFully open
1/4 1/2 3/4
+5%
–5%
#45
#40#42
ÈÉ

Jet needle groove position adjustment
Adjusting the jet needle 1 position affects the
acceleration when the throttle is 1/8 to 3/4
open.
1. Too rich at intermediate speeds
Rough engine operation is felt and the
engine will not pick up speed smoothly. In
this case, step up the jet needle clip by one
groove and move down the needle to lean
out the mixture.
2. Too lean at intermediate speeds
The engine breathes hard and will not pick
up speed quickly.
Step down the jet needle clip by one
groove and move up the needle to enrich
the mixture.
Effects of changing the jet needle groove
position (reference)
ÈIdle
ÉFully open
1No.5 groove
2No.3 groove
3No.4 groove
Standard clip position No.4 groove
1/4 1/2 3/4
+10%
–10%
1
23
ÈÉ

TUN
Effekt der Leerlaufdüsen-Einstel-
lung
ÈLeerlauf
ÉVöllig geöffnet
1/4 1/2 3/4
+5%
–5%
Nr.45
Nr.40Nr.42
ÈÉ
Düsennadel-Position einstellen
Im Bereich zwischen 1/8 und 3/4
geöffneter Drosselklappe läßt das
Gemisch sich mit der Position der
Düsennadel
1 einstellen.
1. Gemisch zu fett im Mittellastbe-
reich
Der Motor läuft unrund und
spricht schlecht auf Gasgeben
an. In diesem Fall den Düsenna-
del-Clip um eine Nut nach oben
versetzen, um die Nadelposition
zu senken und das Gemisch
abzumagern.
2. Gemisch zu arm im Mittellastbe-
reich
Der Motor saugt stark und
beschleunigt zögernd.
In diesem Fall den Düsennadel-
Clip um eine Nut nach unten ver-
setzen, um die Nadelposition zu
erhöhen und das Gemisch anzu-
reichern.
Effekt verschiedener Düsennadel-
Clippositionen
ÈLeerlauf
ÉVöllig geöffnet
15. Nut
23. Nut
34. Nut
Standard-Clippo-
sition4. Nut
1/4 1/2 3/4
+10%
–10% AB
1
23

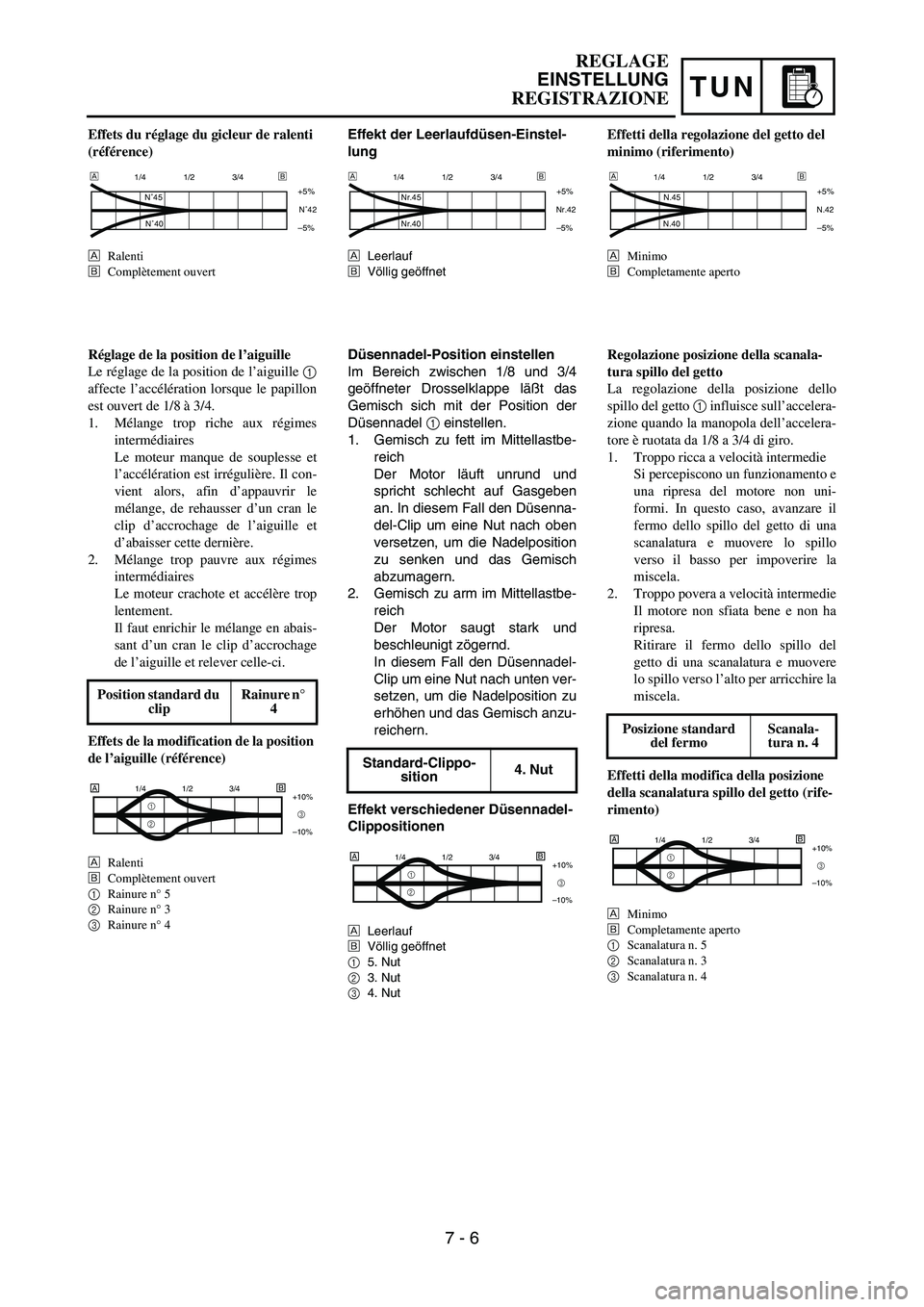

Effets du réglage du gicleur de ralenti
(référence)
ÈRalenti
ÉComplètement ouvert
1/4 1/2 3/4
+5%
–5%
N˚45
N˚40N˚42
ÈÉ
Réglage de la position de l’aiguille
Le réglage de la position de l’aiguille
1
affecte l’accélération lorsque le papillon
est ouvert de 1/8 à 3/4.
1. Mélange trop riche aux régimes
intermédiaires
Le moteur manque de souplesse et
l’accélération est irrégulière. Il con-
vient alors, afin d’appauvrir le
mélange, de rehausser d’un cran le
clip d’accrochage de l’aiguille et
d’abaisser cette dernière.
2. Mélange trop pauvre aux régimes
intermédiaires
Le moteur crachote et accélère trop
lentement.
Il faut enrichir le mélange en abais-
sant d’un cran le clip d’accrochage
de l’aiguille et relever celle-ci.
Effets de la modification de la position
de l’aiguille (référence)
ÈRalenti
ÉComplètement ouvert
1Rainure n° 5
2Rainure n° 3
3Rainure n° 4
Position standard du
clipRainure n°
4
1/4 1/2 3/4
+10%
–10% AB
1
23
Effetti della regolazione del getto del
minimo (riferimento)
ÈMinimo
ÉCompletamente aperto
1/4 1/2 3/4
+5%
–5%
N.45
N.40N.42
ÈÉ
Regolazione posizione della scanala-
tura spillo del getto
La regolazione della posizione dello
spillo del getto
1 influisce sull’accelera-
zione quando la manopola dell’accelera-
tore è ruotata da 1/8 a 3/4 di giro.
1. Troppo ricca a velocità intermedie
Si percepiscono un funzionamento e
una ripresa del motore non uni-
formi. In questo caso, avanzare il
fermo dello spillo del getto di una
scanalatura e muovere lo spillo
verso il basso per impoverire la
miscela.
2. Troppo povera a velocità intermedie
Il motore non sfiata bene e non ha
ripresa.
Ritirare il fermo dello spillo del
getto di una scanalatura e muovere
lo spillo verso l’alto per arricchire la
miscela.
Effetti della modifica della posizione
della scanalatura spillo del getto (rife-
rimento)
ÈMinimo
ÉCompletamente aperto
1Scanalatura n. 5
2Scanalatura n. 3
3Scanalatura n. 4
Posizione standard
del fermoScanala-
tura n. 4
1/4 1/2 3/4
+10%
–10% AB
1
23
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 6

7 - 7
TUN

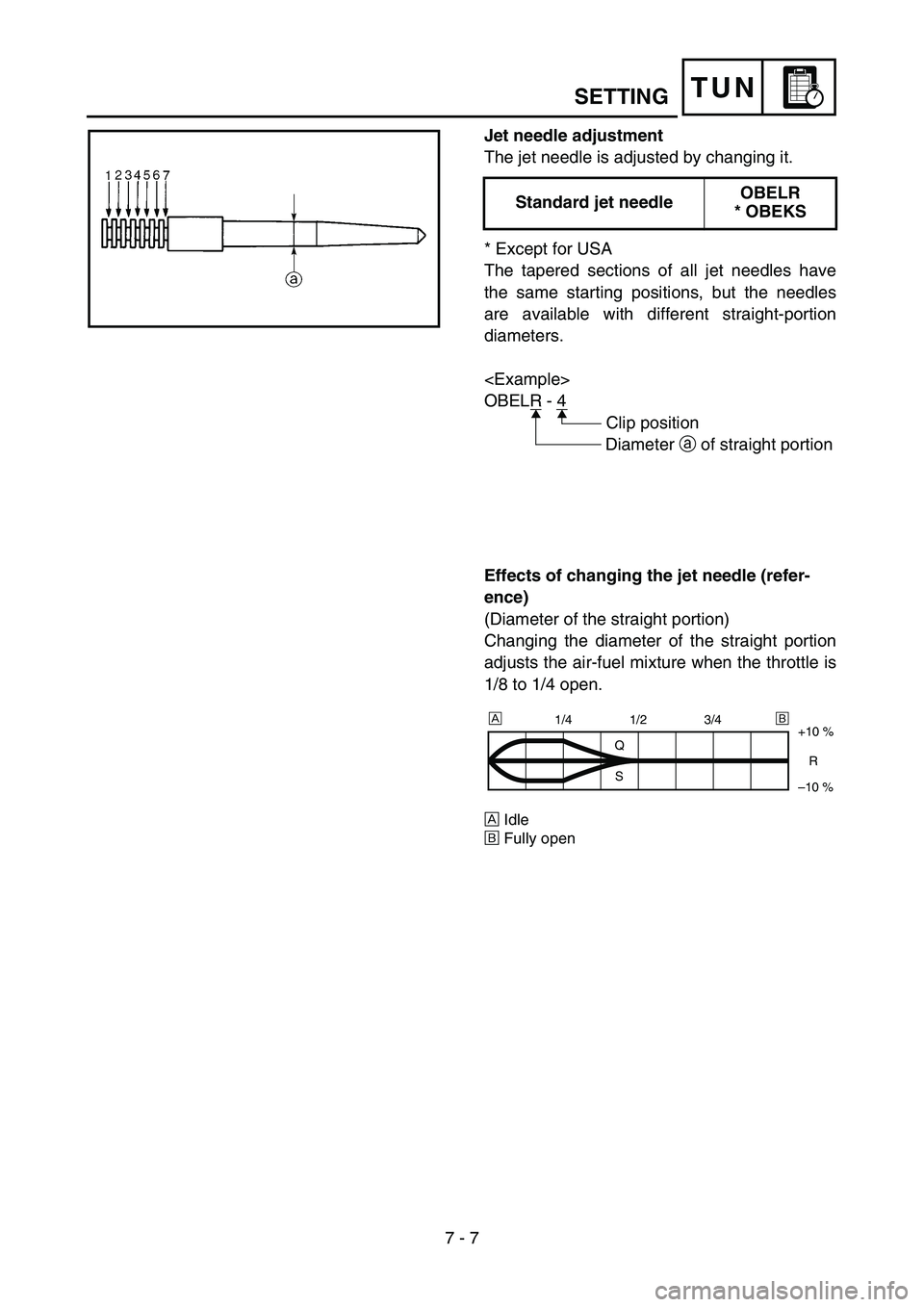

Jet needle adjustment
The jet needle is adjusted by changing it.
* Except for USA
The tapered sections of all jet needles have
the same starting positions, but the needles
are available with different straight-portion
diameters.

OBELR - 4
Clip position
Diameter a of straight portion Standard jet needleOBELR
* OBEKS
Effects of changing the jet needle (refer-
ence)
(Diameter of the straight portion)
Changing the diameter of the straight portion
adjusts the air-fuel mixture when the throttle is
1/8 to 1/4 open.
ÈIdle
ÉFully open
+10 %
R
–10 %Q
S
1/4 1/2 3/4 ÈÉ
SETTING
