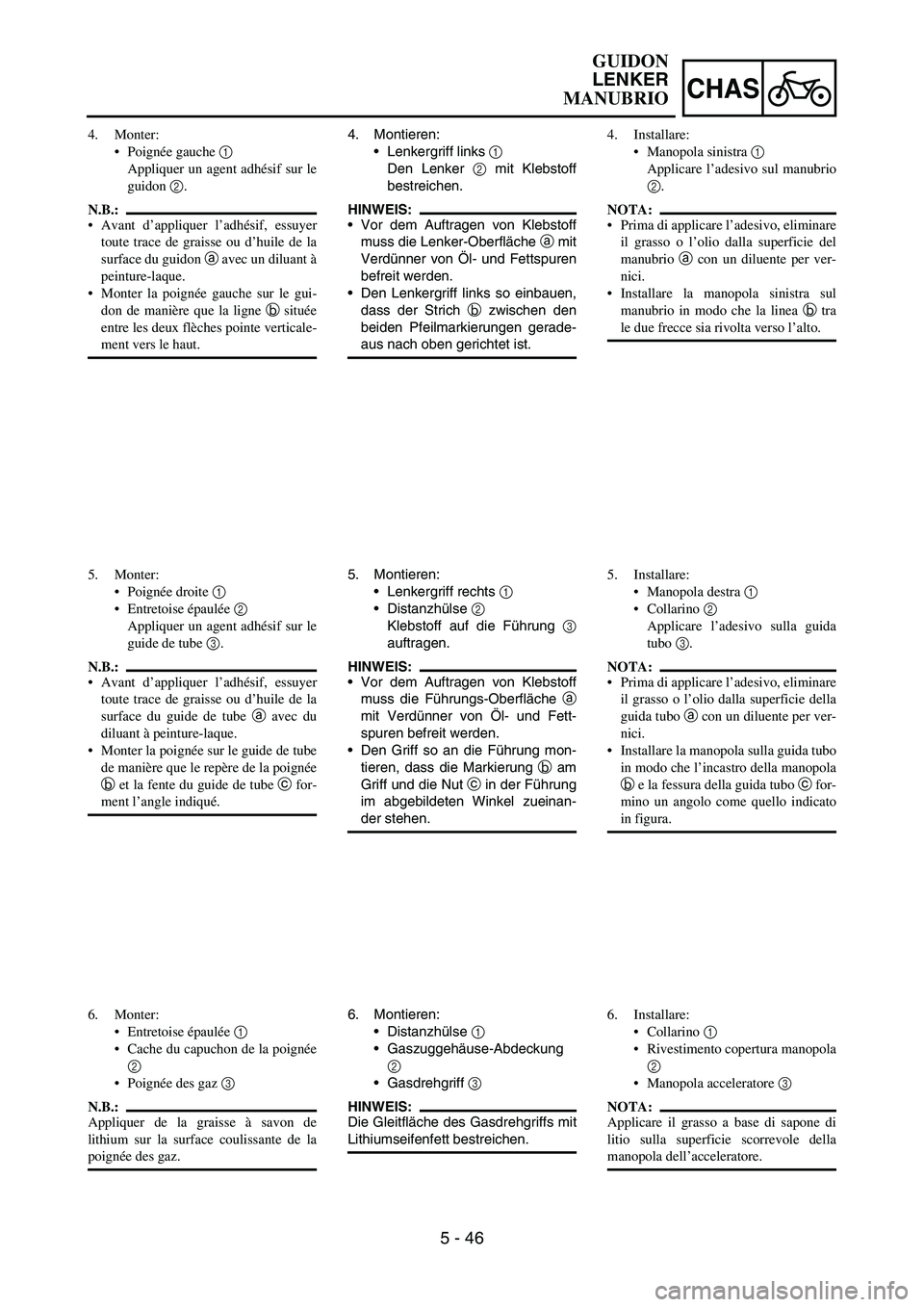

YAMAHA YZ250F 2006 Manuale duso (in Italian)

5 - 46
CHAS
4. Montieren:
Lenkergriff links
1
Den Lenker
2 mit Klebstoff
bestreichen.
HINWEIS:
Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche
a mit
Verdünner von Öl- und Fettspuren
befreit werden.
Den Lenkergriff links so einbauen,
dass der Strich
b zwischen den
beiden Pfeilmarkierungen gerade-
aus nach oben gerichtet ist.
5. Montieren:
Lenkergriff rechts
1
Distanzhülse
2
Klebstoff auf die Führung
3
auftragen.
HINWEIS:
Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche
a
mit Verdünner von Öl- und Fett-
spuren befreit werden.
Den Griff so an die Führung mon-
tieren, dass die Markierung
b am
Griff und die Nut
c in der Führung
im abgebildeten Winkel zueinan-
der stehen.
6. Montieren:
Distanzhülse
1
Gaszuggehäuse-Abdeckung
2
Gasdrehgriff
3
HINWEIS:
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen. 4. Monter:
Poignée gauche 1
Appliquer un agent adhésif sur le
guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de la
surface du guidon a avec un diluant à
peinture-laque.
Monter la poignée gauche sur le gui-
don de manière que la ligne b située
entre les deux flèches pointe verticale-
ment vers le haut.
5. Monter:
Poignée droite 1
Entretoise épaulée 2
Appliquer un agent adhésif sur le
guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de la
surface du guide de tube a avec du
diluant à peinture-laque.
Monter la poignée sur le guide de tube
de manière que le repère de la poignée
b et la fente du guide de tube c for-
ment l’angle indiqué.
6. Monter:
Entretoise épaulée 1
Cache du capuchon de la poignée
2
Poignée des gaz 3
N.B.:
Appliquer de la graisse à savon de
lithium sur la surface coulissante de la
poignée des gaz.4. Installare:
Manopola sinistra 1
Applicare l’adesivo sul manubrio
2.
NOTA:
Prima di applicare l’adesivo, eliminare
il grasso o l’olio dalla superficie del
manubrio a con un diluente per ver-
nici.
Installare la manopola sinistra sul
manubrio in modo che la linea b tra
le due frecce sia rivolta verso l’alto.
5. Installare:
Manopola destra 1
Collarino 2
Applicare l’adesivo sulla guida
tubo 3.
NOTA:
Prima di applicare l’adesivo, eliminare
il grasso o l’olio dalla superficie della
guida tubo a con un diluente per ver-
nici.
Installare la manopola sulla guida tubo
in modo che l’incastro della manopola
b e la fessura della guida tubo c for-
mino un angolo come quello indicato
in figura.
6. Installare:
Collarino 1
Rivestimento copertura manopola
2
Manopola acceleratore 3
NOTA:
Applicare il grasso a base di sapone di
litio sulla superficie scorrevole della
manopola dell’acceleratore.
GUIDON
LENKER
MANUBRIO

5 - 47
CHASHANDLEBAR

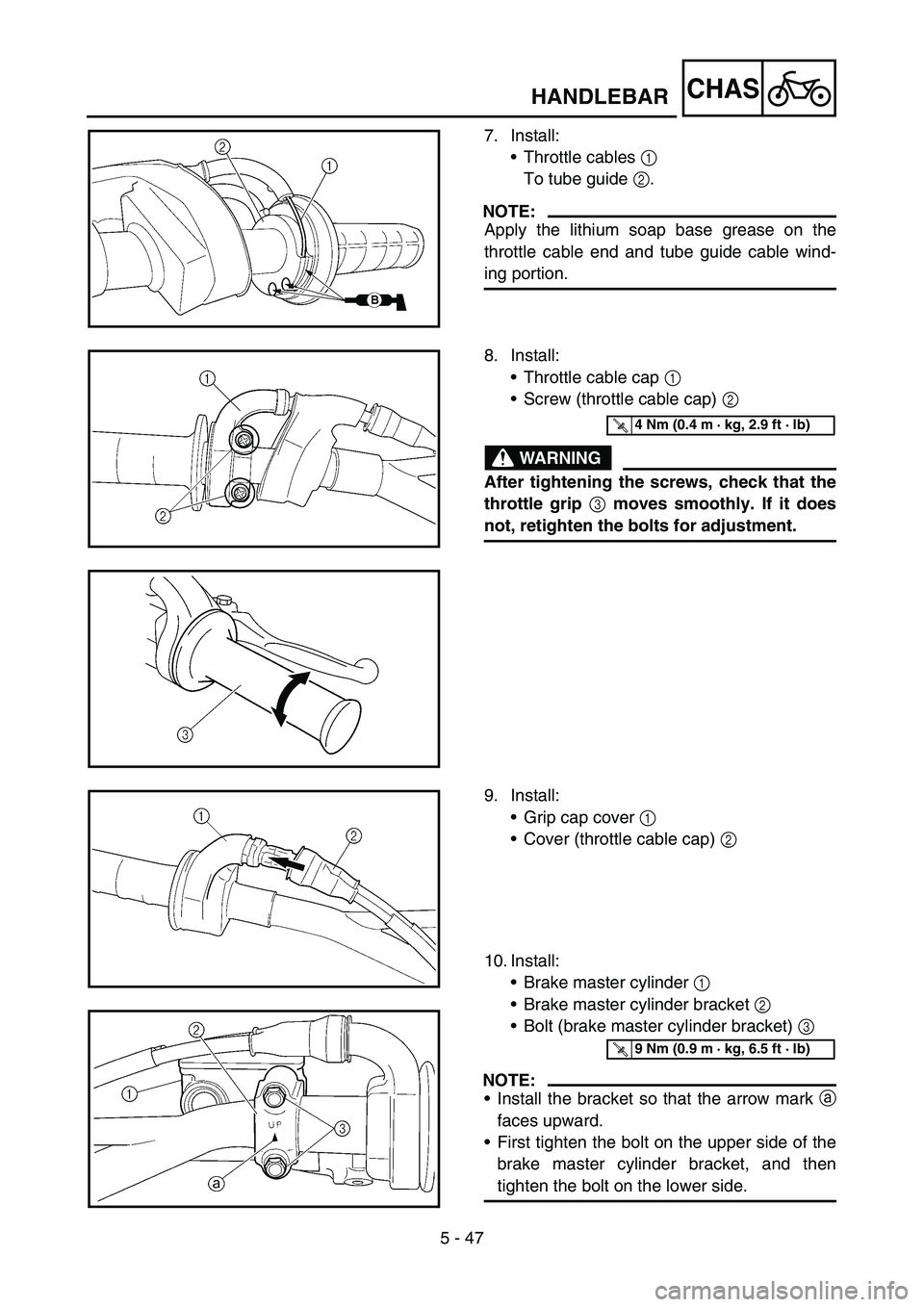

7. Install:
•Throttle cables 1
To tube guide 2.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
8. Install:
•Throttle cable cap 1
•Screw (throttle cable cap) 2
WARNING
After tightening the screws, check that the
throttle grip
3 moves smoothly. If it does
not, retighten the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
9. Install:
•Grip cap cover 1
•Cover (throttle cable cap) 2
10. Install:
•Brake master cylinder 1
•Brake master cylinder bracket 2
•Bolt (brake master cylinder bracket) 3
NOTE:
•Install the bracket so that the arrow mark a
faces upward.
•First tighten the bolt on the upper side of the
brake master cylinder bracket, and then
tighten the bolt on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)

5 - 47
CHAS

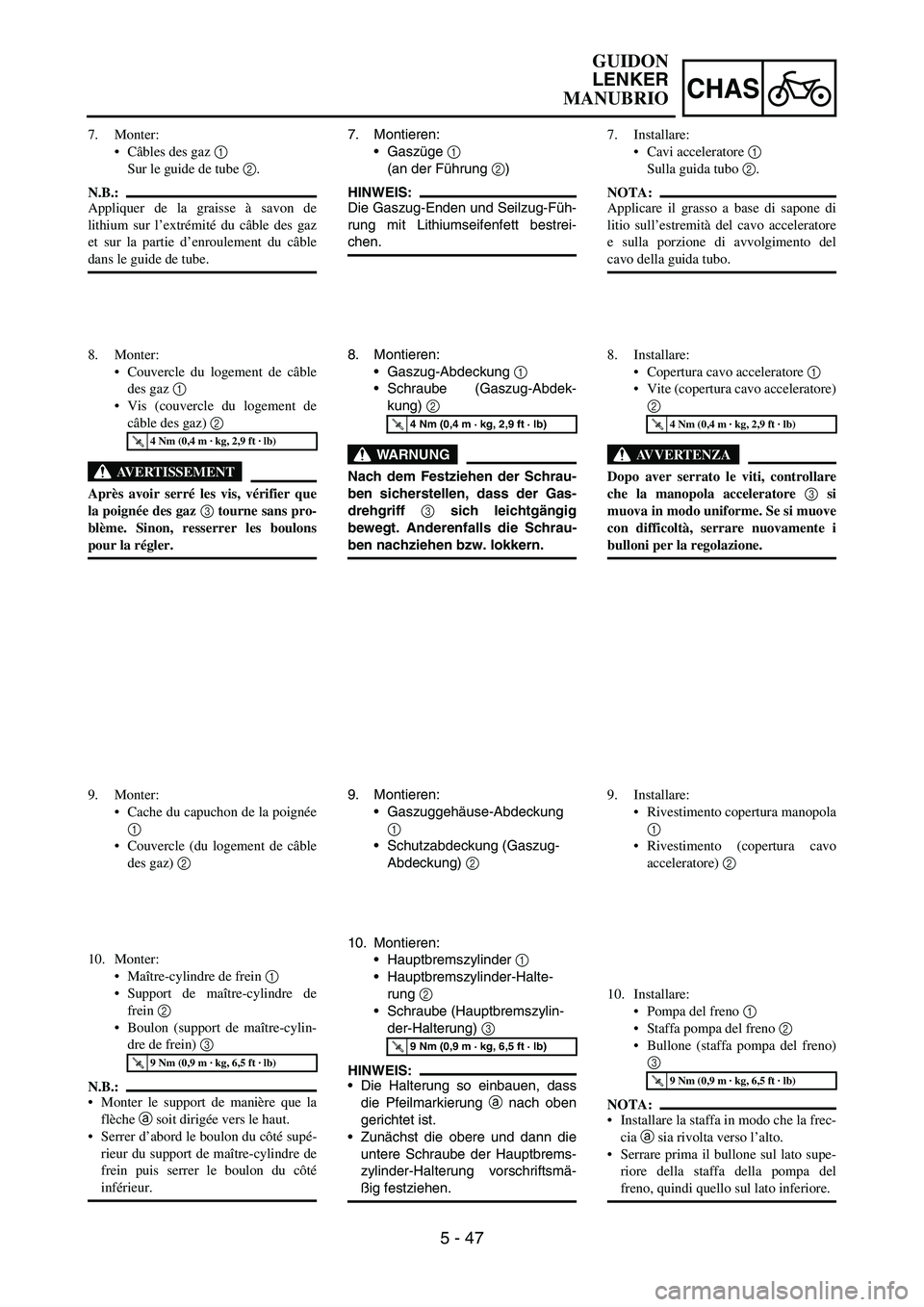

7. Montieren:
Gaszüge
1
(an der Führung
2)
HINWEIS:
Die Gaszug-Enden und Seilzug-Füh-
rung mit Lithiumseifenfett bestrei-
chen.
8. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
WARNUNG
Nach dem Festziehen der Schrau-
ben sicherstellen, dass der Gas-
drehgriff 3 sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lokkern.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Montieren:
Gaszuggehäuse-Abdeckung
1
Schutzabdeckung (Gaszug-
Abdeckung)
2
10. Montieren:
Hauptbremszylinder
1
Hauptbremszylinder-Halte-
rung
2
Schraube (Hauptbremszylin-
der-Halterung)
3
HINWEIS:
Die Halterung so einbauen, dass
die Pfeilmarkierung
a nach oben
gerichtet ist.
Zunächst die obere und dann die
untere Schraube der Hauptbrems-
zylinder-Halterung vorschriftsmä-
ßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
7. Monter:
Câbles des gaz 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des gaz
et sur la partie d’enroulement du câble
dans le guide de tube.
8. Monter:
Couvercle du logement de câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon, resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Monter:
Cache du capuchon de la poignée
1
Couvercle (du logement de câble
des gaz) 2
10. Monter:
Maître-cylindre de frein 1
Support de maître-cylindre de
frein 2
Boulon (support de maître-cylin-
dre de frein) 3
N.B.:
Monter le support de manière que la
flèche a soit dirigée vers le haut.
Serrer d’abord le boulon du côté supé-
rieur du support de maître-cylindre de
frein puis serrer le boulon du côté
inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
7. Installare:
Cavi acceleratore 1
Sulla guida tubo 2.
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo acceleratore
e sulla porzione di avvolgimento del
cavo della guida tubo.
8. Installare:
Copertura cavo acceleratore 1
Vite (copertura cavo acceleratore)
2
AVVERTENZA
Dopo aver serrato le viti, controllare
che la manopola acceleratore 3 si
muova in modo uniforme. Se si muove
con difficoltà, serrare nuovamente i
bulloni per la regolazione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Installare:
Rivestimento copertura manopola
1
Rivestimento (copertura cavo
acceleratore) 2
10. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del freno)
3
NOTA:
Installare la staffa in modo che la frec-
cia a sia rivolta verso l’alto.
Serrare prima il bullone sul lato supe-
riore della staffa della pompa del
freno, quindi quello sul lato inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
GUIDON
LENKER
MANUBRIO

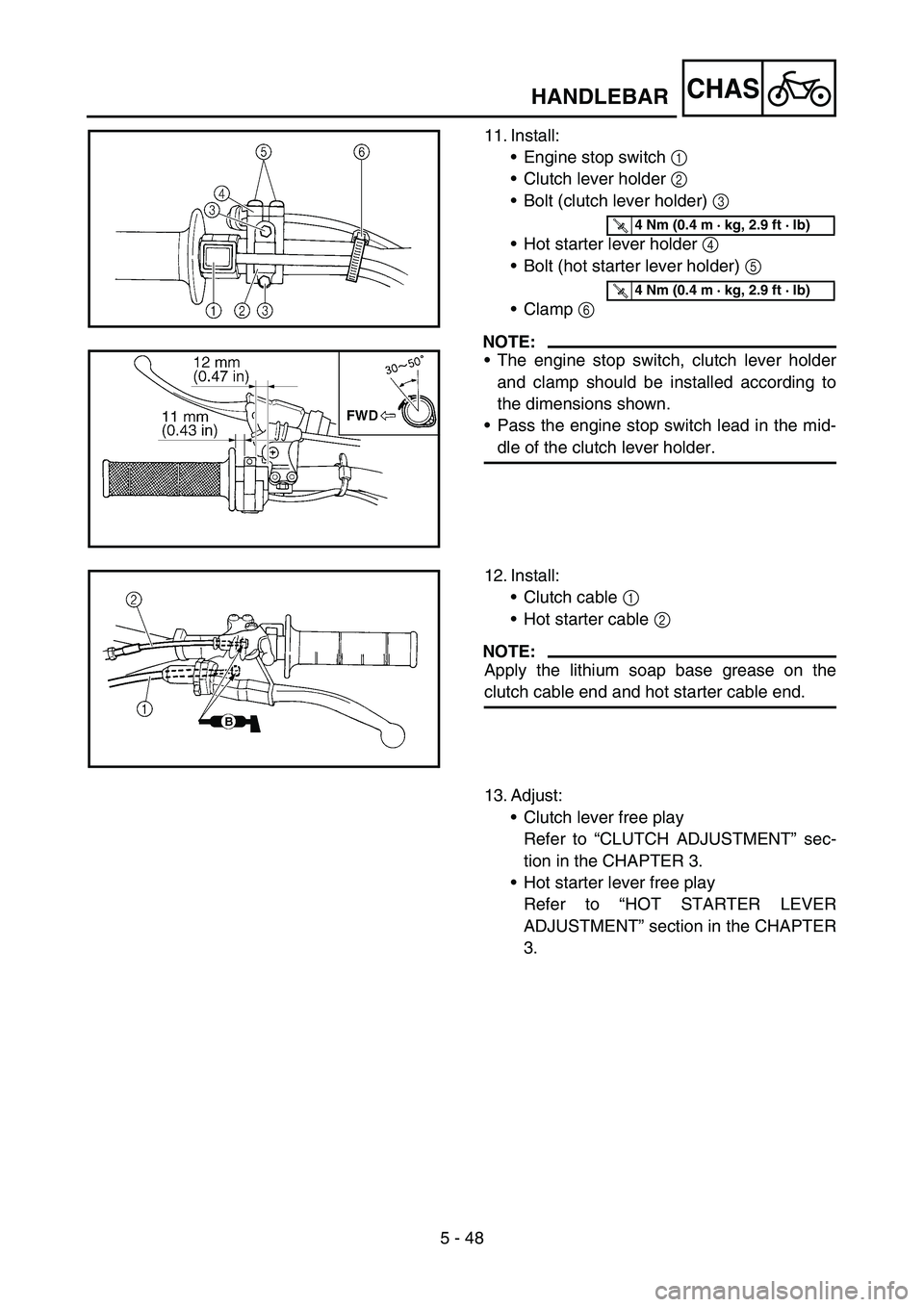

5 - 48
CHASHANDLEBAR
11. Install:
•Engine stop switch 1
•Clutch lever holder 2
•Bolt (clutch lever holder) 3
•Hot starter lever holder 4
•Bolt (hot starter lever holder) 5
•Clamp 6
NOTE:
•The engine stop switch, clutch lever holder
and clamp should be installed according to
the dimensions shown.
•Pass the engine stop switch lead in the mid-
dle of the clutch lever holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
12. Install:
•Clutch cable 1
•Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.
13. Adjust:
•Clutch lever free play
Refer to “CLUTCH ADJUSTMENT” sec-
tion in the CHAPTER 3.
•Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAPTER
3.

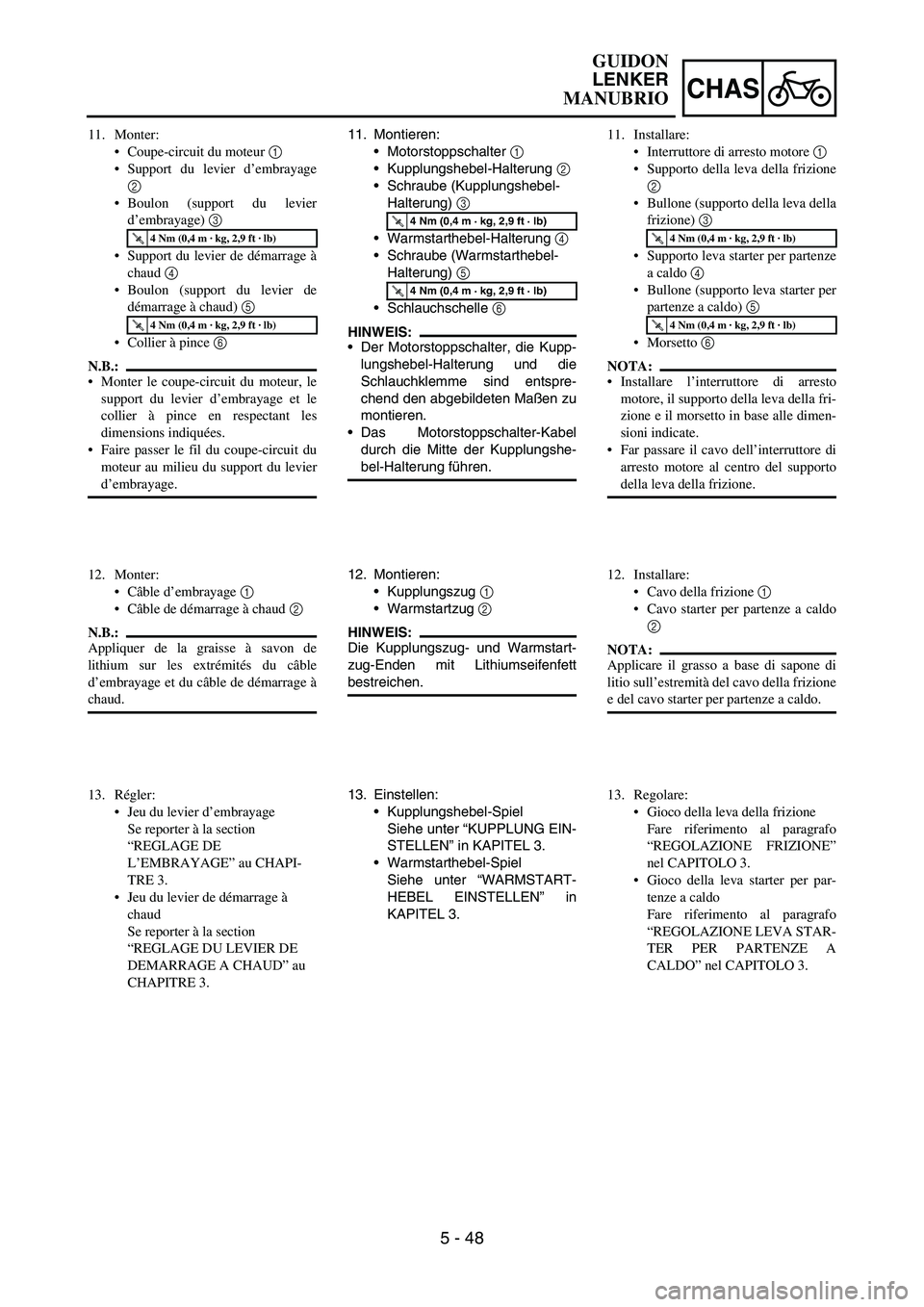

5 - 48
CHAS
11. Montieren:
Motorstoppschalter
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Warmstarthebel-Halterung
4
Schraube (Warmstarthebel-
Halterung)
5
Schlauchschelle
6
HINWEIS:
Der Motorstoppschalter, die Kupp-
lungshebel-Halterung und die
Schlauchklemme sind entspre-
chend den abgebildeten Maßen zu
montieren.
Das Motorstoppschalter-Kabel
durch die Mitte der Kupplungshe-
bel-Halterung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Montieren:
Kupplungszug
1
Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen.
13. Einstellen:
Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3. 11. Monter:
Coupe-circuit du moteur 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon (support du levier de
démarrage à chaud) 5
Collier à pince 6
N.B.:
Monter le coupe-circuit du moteur, le
support du levier d’embrayage et le
collier à pince en respectant les
dimensions indiquées.
Faire passer le fil du coupe-circuit du
moteur au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de
lithium sur les extrémités du câble
d’embrayage et du câble de démarrage à
chaud.
13. Régler:
Jeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” au CHAPI-
TRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.11. Installare:
Interruttore di arresto motore 1
Supporto della leva della frizione
2
Bullone (supporto della leva della
frizione) 3
Supporto leva starter per partenze
a caldo 4
Bullone (supporto leva starter per
partenze a caldo) 5
Morsetto 6
NOTA:
Installare l’interruttore di arresto
motore, il supporto della leva della fri-
zione e il morsetto in base alle dimen-
sioni indicate.
Far passare il cavo dell’interruttore di
arresto motore al centro del supporto
della leva della frizione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Installare:
Cavo della frizione 1
Cavo starter per partenze a caldo
2
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo della frizione
e del cavo starter per partenze a caldo.
13. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRIZIONE”
nel CAPITOLO 3.
Gioco della leva starter per par-
tenze a caldo
Fare riferimento al paragrafo
“REGOLAZIONE LEVA STAR-
TER PER PARTENZE A
CALDO” nel CAPITOLO 3.
GUIDON
LENKER
MANUBRIO

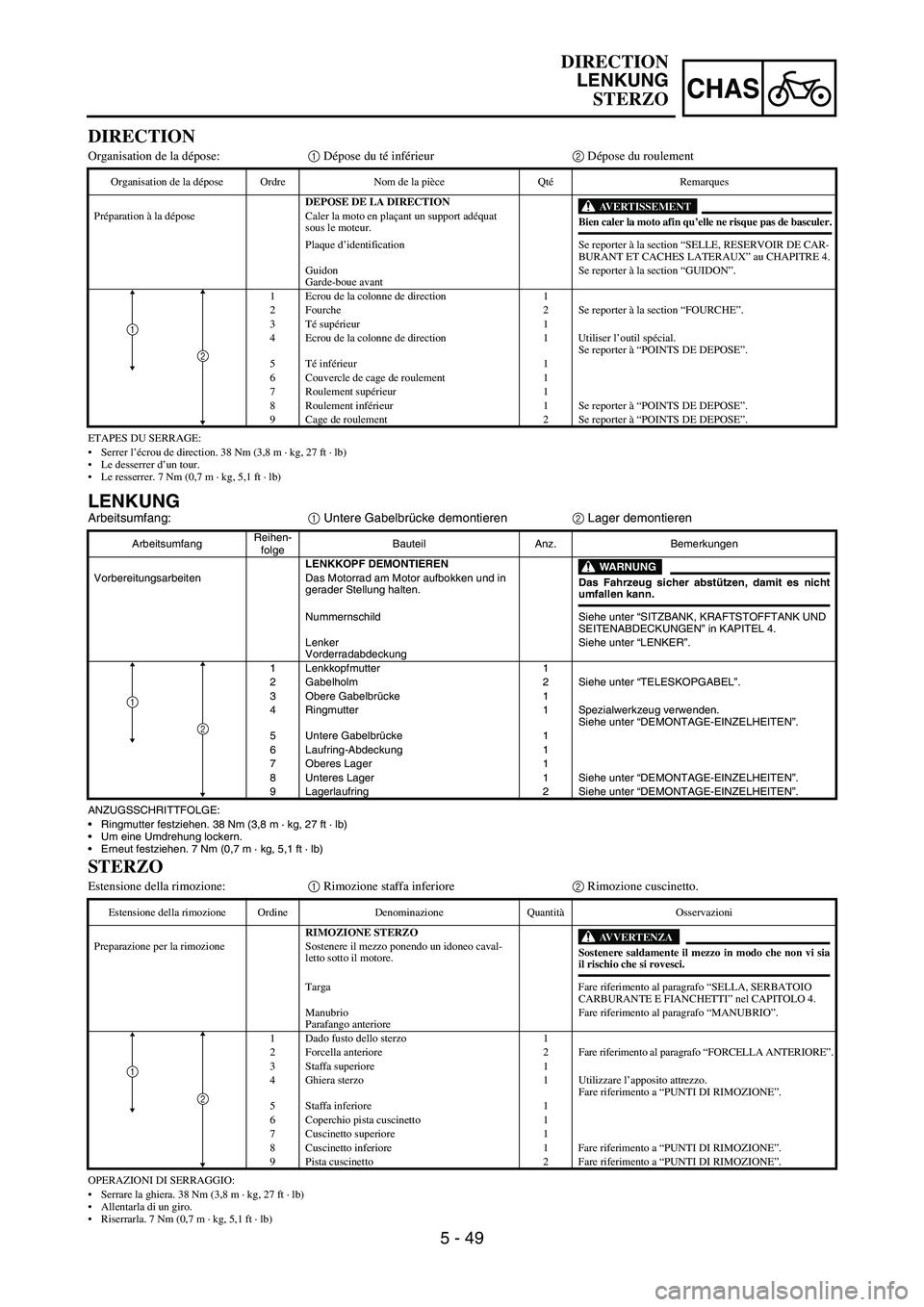

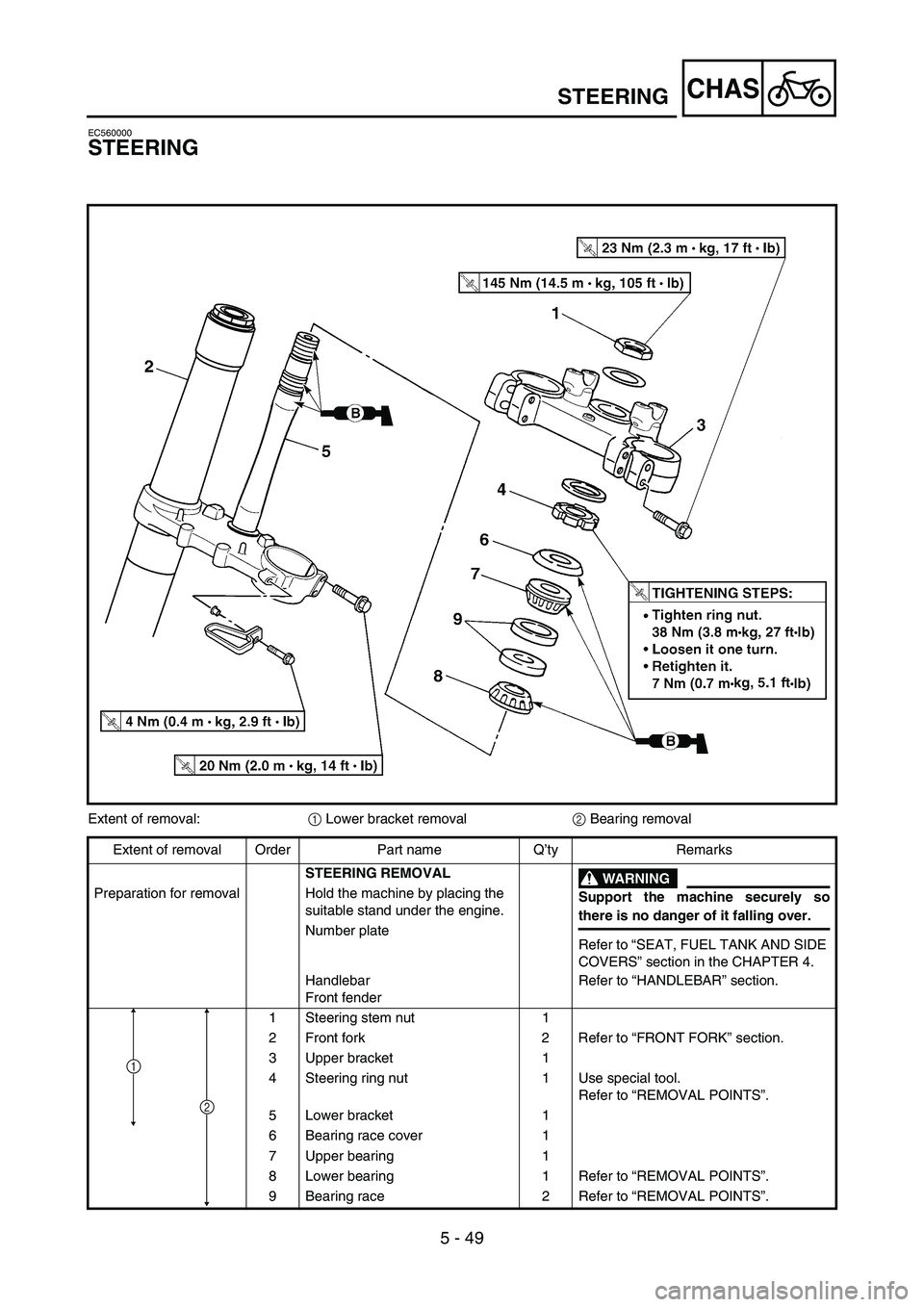

5 - 49
CHAS
EC560000
STEERING
Extent of removal:
1 Lower bracket removal
2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over.
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Number plate
Handlebar
Front fenderRefer to “HANDLEBAR” section.
1 Steering stem nut 1
2 Front fork 2 Refer to “FRONT FORK” section.
3 Upper bracket 1
4 Steering ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
5 Lower bracket 1
6 Bearing race cover 1
7 Upper bearing 1
8 Lower bearing 1 Refer to “REMOVAL POINTS”.
9 Bearing race 2 Refer to “REMOVAL POINTS”.
2
1
STEERING

5 - 49
CHAS
LENKUNGArbeitsumfang:
1 Untere Gabelbrücke demontieren
2 Lager demontieren
ANZUGSSCHRITTFOLGE:
Ringmutter festziehen. 38 Nm (3,8 m · kg, 27 ft · lb)
Um eine Umdrehung lockern.
Erneut festziehen. 7 Nm (0,7 m · kg, 5,1 ft · lb) ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Nummernschild Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 4.
Lenker
VorderradabdeckungSiehe unter “LENKER”.
1 Lenkkopfmutter 1
2 Gabelholm 2 Siehe unter “TELESKOPGABEL”.
3Obere Gabelbrücke 1
4 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
5 Untere Gabelbrücke 1
6 Laufring-Abdeckung 1
7 Oberes Lager 1
8 Unteres Lager 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
9 Lagerlaufring 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
1
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
ETAPES DU SERRAGE:
Serrer l’écrou de direction. 38 Nm (3,8 m · kg, 27 ft · lb)
Le desserrer d’un tour.
Le resserrer. 7 Nm (0,7 m · kg, 5,1 ft · lb) Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA DIRECTION
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de basculer. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Plaque d’identification Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX” au CHAPITRE 4.
Guidon
Garde-boue avantSe reporter à la section “GUIDON”.
1 Ecrou de la colonne de direction 1
2 Fourche 2 Se reporter à la section “FOURCHE”.
3Té supérieur 1
4 Ecrou de la colonne de direction 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
5Té inférieur 1
6 Couvercle de cage de roulement 1
7 Roulement supérieur 1
8 Roulement inférieur 1 Se reporter à “POINTS DE DEPOSE”.
9 Cage de roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
1
STERZO
Estensione della rimozione:1 Rimozione staffa inferiore2 Rimozione cuscinetto.
OPERAZIONI DI SERRAGGIO:
Serrare la ghiera. 38 Nm (3,8 m · kg, 27 ft · lb)
Allentarla di un giro.
Riserrarla. 7 Nm (0,7 m · kg, 5,1 ft · lb) Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE STERZO
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Targa Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 4.
Manubrio
Parafango anterioreFare riferimento al paragrafo “MANUBRIO”.
1 Dado fusto dello sterzo 1
2 Forcella anteriore 2 Fare riferimento al paragrafo “FORCELLA ANTERIORE”.
3 Staffa superiore 1
4 Ghiera sterzo 1 Utilizzare l’apposito attrezzo.
Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Staffa inferiore 1
6 Coperchio pista cuscinetto 1
7 Cuscinetto superiore 1
8 Cuscinetto inferiore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
9 Pista cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
2
1
DIRECTION
LENKUNG
STERZO

5 - 50
CHAS
EC563000

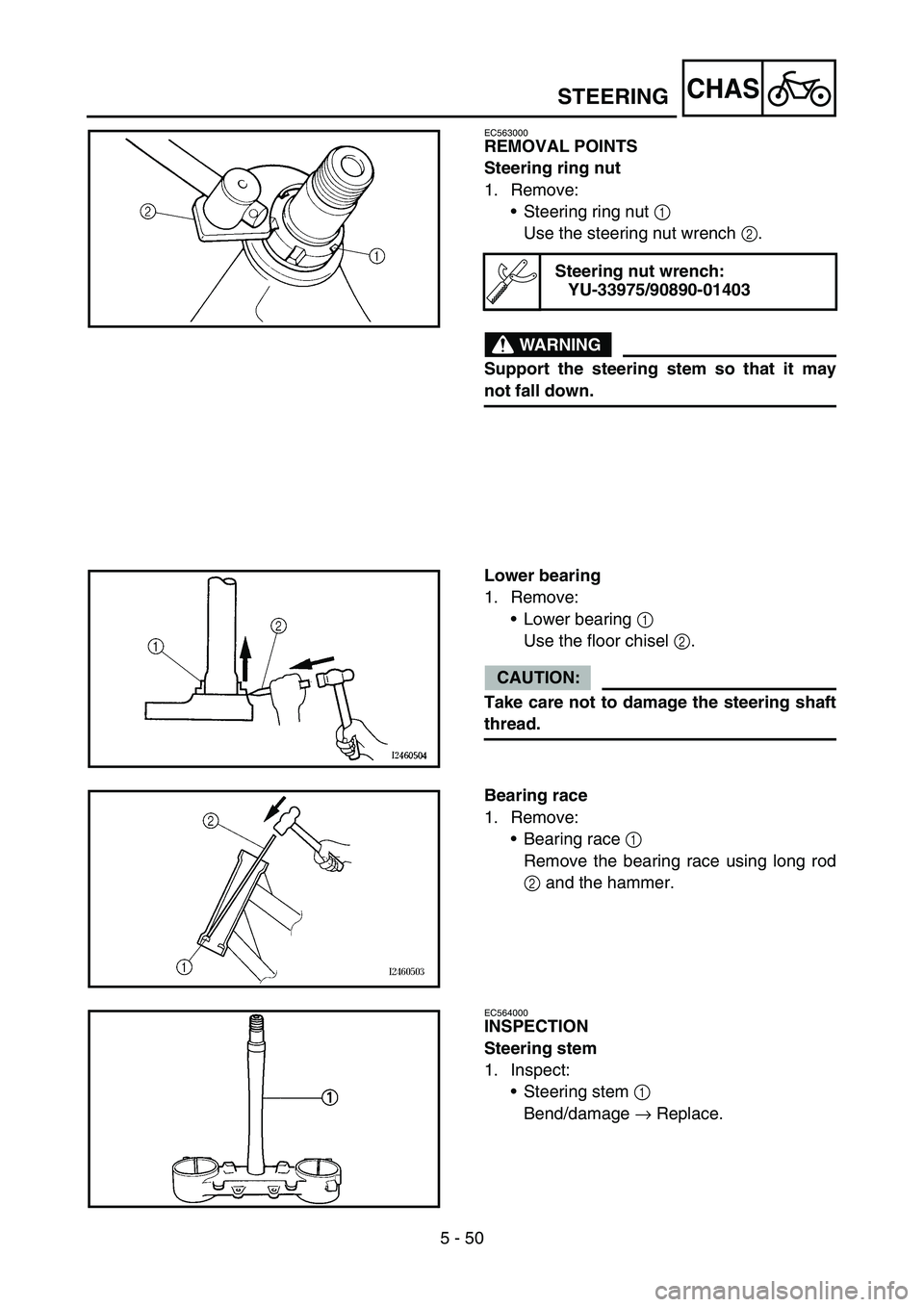

REMOVAL POINTS
Steering ring nut
1. Remove:
•Steering ring nut 1
Use the steering nut wrench 2.
WARNING
Support the steering stem so that it may
not fall down.
Steering nut wrench:
YU-33975/90890-01403
Lower bearing
1. Remove:
•Lower bearing 1
Use the floor chisel 2.
CAUTION:
Take care not to damage the steering shaft
thread.
Bearing race
1. Remove:
•Bearing race 1
Remove the bearing race using long rod
2 and the hammer.
EC564000
INSPECTION
Steering stem
1. Inspect:
•Steering stem 1
Bend/damage → Replace.
STEERING

5 - 50
CHAS
DEMONTAGE-EINZELHEITEN
Ringmutter
1. Demontieren:
Ringmutter
1
Den Hakenschlüssel
2 ver-
wenden.
WARNUNG
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
Hakenschlüssel:
YU-33975/90890-01403
Unteres Lager
1. Demontieren:
unteres Lager
1
(mit einem Meißel
2)
ACHTUNG:
Darauf achten, dass das Lenk-
achs-Gewinde nicht beschädigt
wird.
Lagerlaufring
1. Demontieren:
Lagerlaufring
1
Den Laufring mit einem Stab
2 und einem Hammer austrei-
ben.
KONTROLLE
Lenkachse
1. Kontrollieren:
Lenkachse
1
Verbogen/beschädigt
→

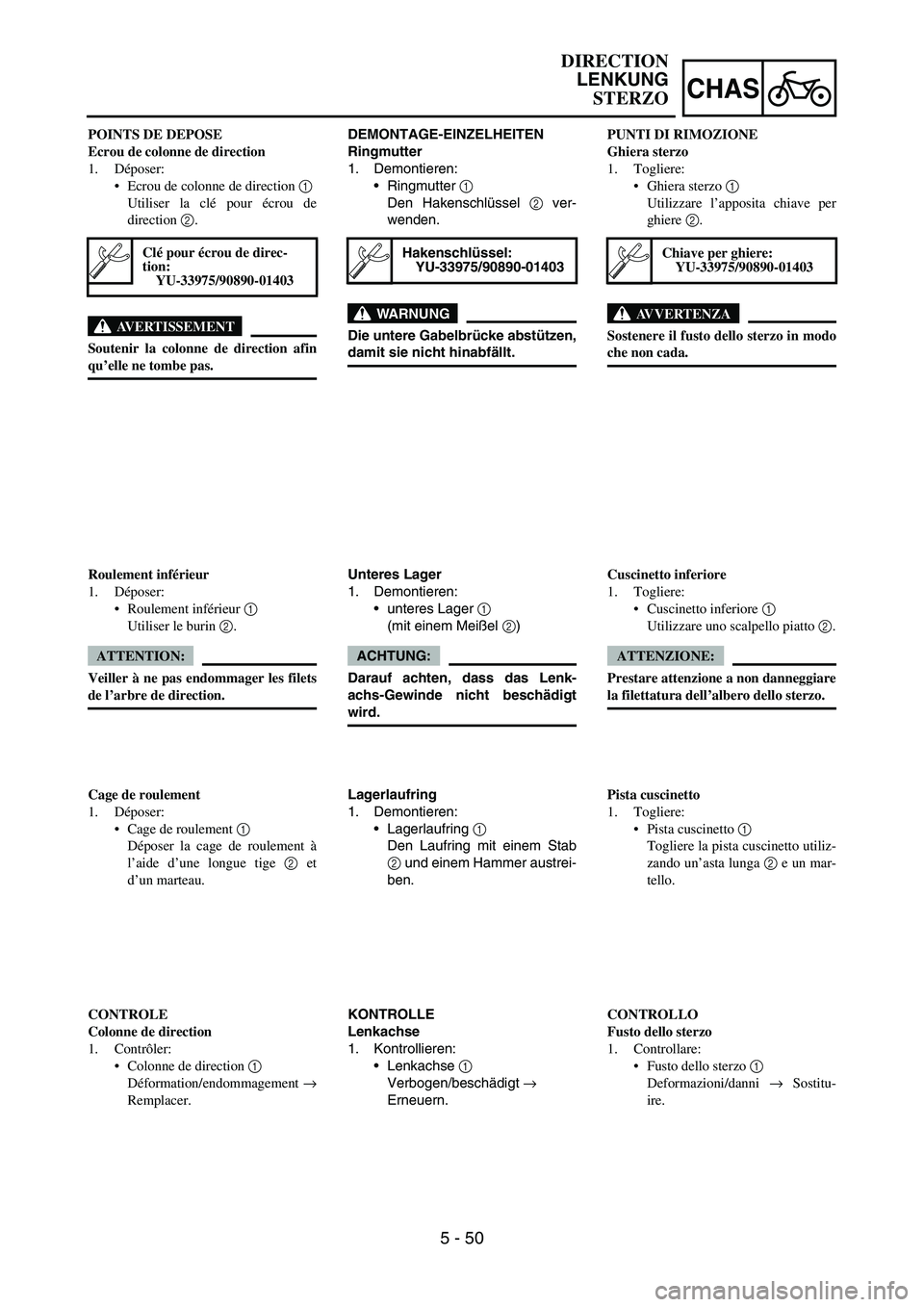

Erneuern. POINTS DE DEPOSE
Ecrou de colonne de direction
1. Déposer:
Ecrou de colonne de direction 1
Utiliser la clé pour écrou de
direction 2.
AVERTISSEMENT
Soutenir la colonne de direction afin
qu’elle ne tombe pas.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
Roulement inférieur
1. Déposer:
Roulement inférieur 1
Utiliser le burin 2.
ATTENTION:
Veiller à ne pas endommager les filets
de l’arbre de direction.
Cage de roulement
1. Déposer:
Cage de roulement 1
Déposer la cage de roulement à
l’aide d’une longue tige 2 et
d’un marteau.
CONTROLE
Colonne de direction
1. Contrôler:
Colonne de direction 1
Déformation/endommagement →
Remplacer.PUNTI DI RIMOZIONE
Ghiera sterzo
1. Togliere:
Ghiera sterzo 1
Utilizzare l’apposita chiave per
ghiere 2.
AVVERTENZA
Sostenere il fusto dello sterzo in modo
che non cada.
Chiave per ghiere:
YU-33975/90890-01403
Cuscinetto inferiore
1. Togliere:
Cuscinetto inferiore 1
Utilizzare uno scalpello piatto 2.
ATTENZIONE:
Prestare attenzione a non danneggiare
la filettatura dell’albero dello sterzo.
Pista cuscinetto
1. Togliere:
Pista cuscinetto 1
Togliere la pista cuscinetto utiliz-
zando un’asta lunga 2 e un mar-
tello.
CONTROLLO
Fusto dello sterzo
1. Controllare:
Fusto dello sterzo 1
Deformazioni/danni → Sostitu-
ire.
DIRECTION
LENKUNG
STERZO

5 - 51
CHAS

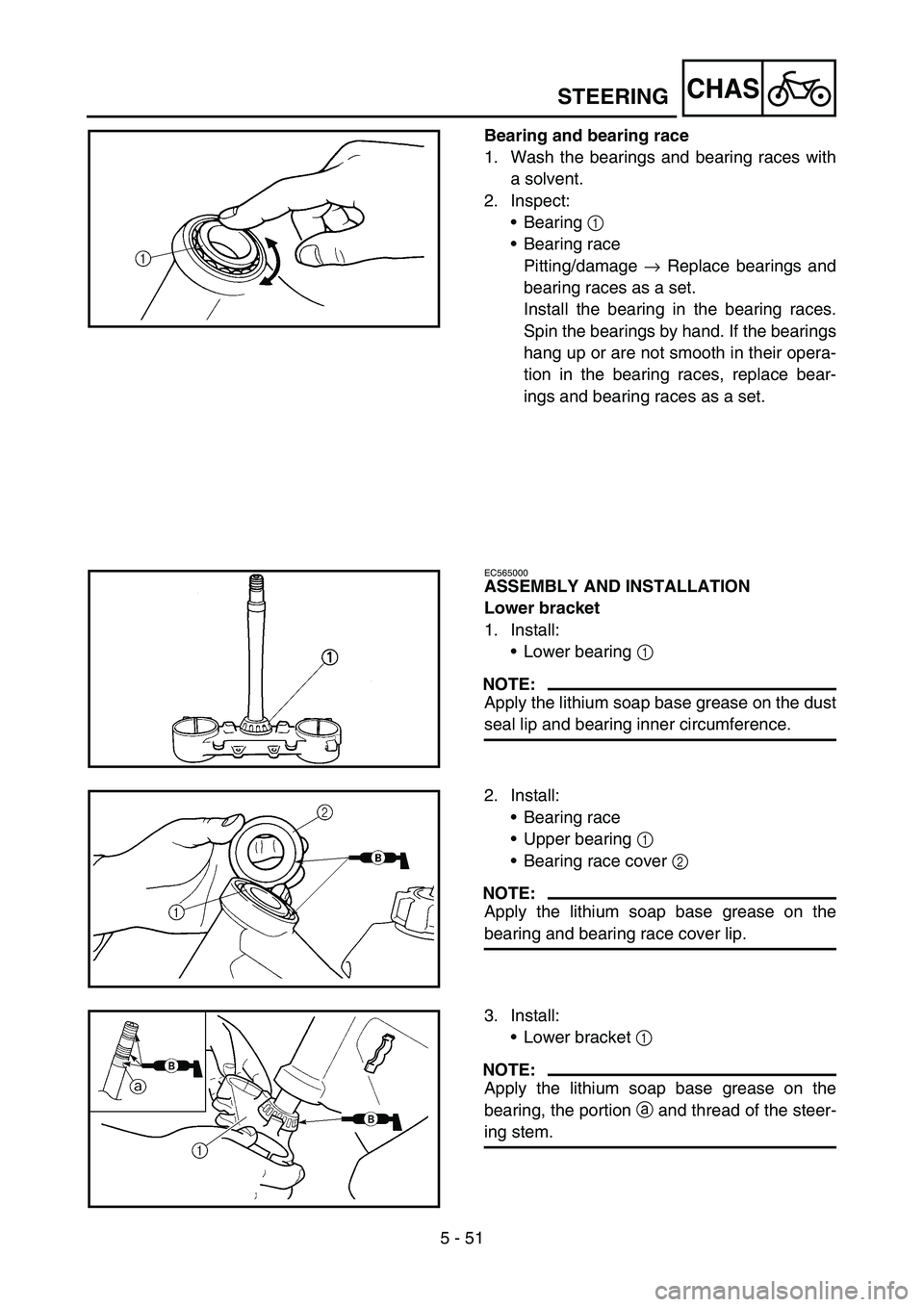

Bearing and bearing race
1. Wash the bearings and bearing races with
a solvent.
2. Inspect:
•Bearing 1
•Bearing race
Pitting/damage → Replace bearings and
bearing races as a set.
Install the bearing in the bearing races.
Spin the bearings by hand. If the bearings
hang up or are not smooth in their opera-
tion in the bearing races, replace bear-
ings and bearing races as a set.
EC565000
ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
•Lower bearing 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
•Bearing race
•Upper bearing 1
•Bearing race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and bearing race cover lip.
3. Install:
•Lower bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing, the portion a and thread of the steer-
ing stem.
STEERING
