YAMAHA YZ250F 2006 Owners Manual

ENG
4 - 18

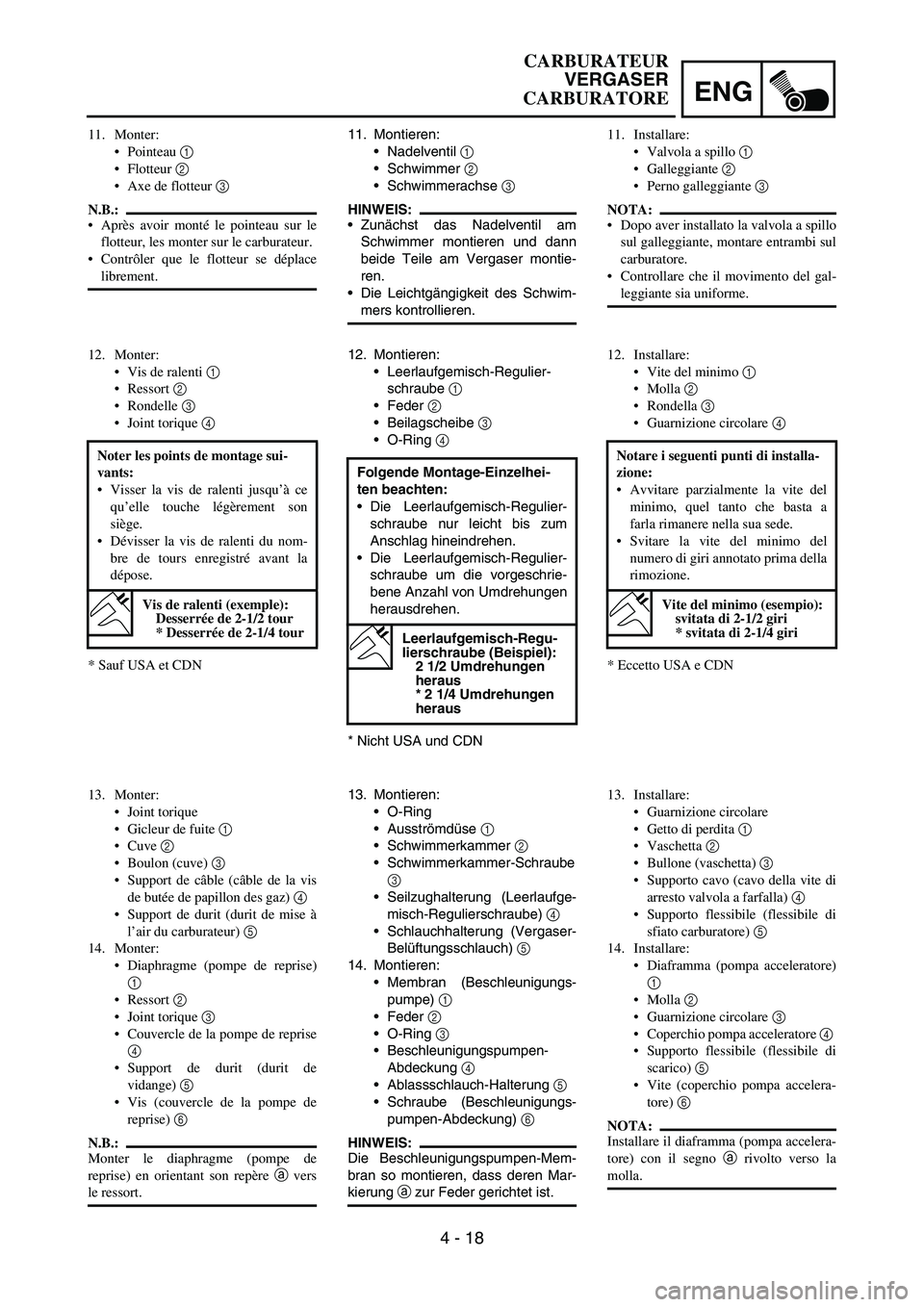

11. Montieren:
Nadelventil
1
Schwimmer
2
Schwimmerachse
3
HINWEIS:
Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montie-
ren.
Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
Leerlaufgemisch-Regulier-
schraube
1
Feder
2
Beilagscheibe
3
O-Ring
4
* Nicht USA und CDNFolgende Montage-Einzelhei-
ten beachten:
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-Regu-
lierschraube (Beispiel):
2 1/2 Umdrehungen
heraus
* 2 1/4 Umdrehungen
heraus
13. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Seilzughalterung (Leerlaufge-
misch-Regulierschraube)
4
Schlauchhalterung (Vergaser-
Belüftungsschlauch)
5
14. Montieren:
Membran (Beschleunigungs-
pumpe)
1
Feder
2
O-Ring
3
Beschleunigungspumpen-
Abdeckung
4
Ablassschlauch-Halterung
5
Schraube (Beschleunigungs-
pumpen-Abdeckung)
6
HINWEIS:
Die Beschleunigungspumpen-Mem-
bran so montieren, dass deren Mar-
kierung
a zur Feder gerichtet ist. 11. Monter:
Pointeau 1
Flotteur 2
Axe de flotteur 3
N.B.:
Après avoir monté le pointeau sur le
flotteur, les monter sur le carburateur.
Contrôler que le flotteur se déplace
librement.
12. Monter:
Vis de ralenti 1
Ressort 2
Rondelle 3
Joint torique 4
* Sauf USA et CDNNoter les points de montage sui-
vants:
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Dévisser la vis de ralenti du nom-
bre de tours enregistré avant la
dépose.
Vis de ralenti (exemple):
Desserrée de 2-1/2 tour
* Desserrée de 2-1/4 tour
13. Monter:
Joint torique
Gicleur de fuite 1
Cuve 2
Boulon (cuve) 3
Support de câble (câble de la vis
de butée de papillon des gaz) 4
Support de durit (durit de mise à
l’air du carburateur) 5
14. Monter:
Diaphragme (pompe de reprise)
1
Ressort 2
Joint torique 3
Couvercle de la pompe de reprise
4
Support de durit (durit de
vidange) 5
Vis (couvercle de la pompe de
reprise) 6
N.B.:
Monter le diaphragme (pompe de
reprise) en orientant son repère a vers
le ressort.11. Installare:
Valvola a spillo 1
Galleggiante 2
Perno galleggiante 3
NOTA:
Dopo aver installato la valvola a spillo
sul galleggiante, montare entrambi sul
carburatore.
Controllare che il movimento del gal-
leggiante sia uniforme.
12. Installare:
Vite del minimo 1
Molla 2
Rondella 3
Guarnizione circolare 4
* Eccetto USA e CDNNotare i seguenti punti di installa-
zione:
Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
Svitare la vite del minimo del
numero di giri annotato prima della
rimozione.
Vite del minimo (esempio):
svitata di 2-1/2 giri
* svitata di 2-1/4 giri
13. Installare:
Guarnizione circolare
Getto di perdita 1
Vaschetta 2
Bullone (vaschetta) 3
Supporto cavo (cavo della vite di
arresto valvola a farfalla) 4
Supporto flessibile (flessibile di
sfiato carburatore) 5
14. Installare:
Diaframma (pompa acceleratore)
1
Molla 2
Guarnizione circolare 3
Coperchio pompa acceleratore 4
Supporto flessibile (flessibile di
scarico) 5
Vite (coperchio pompa accelera-
tore) 6
NOTA:
Installare il diaframma (pompa accelera-
tore) con il segno a rivolto verso la
molla.
CARBURATEUR
VERGASER
CARBURATORE

4 - 19
ENGCARBURETOR

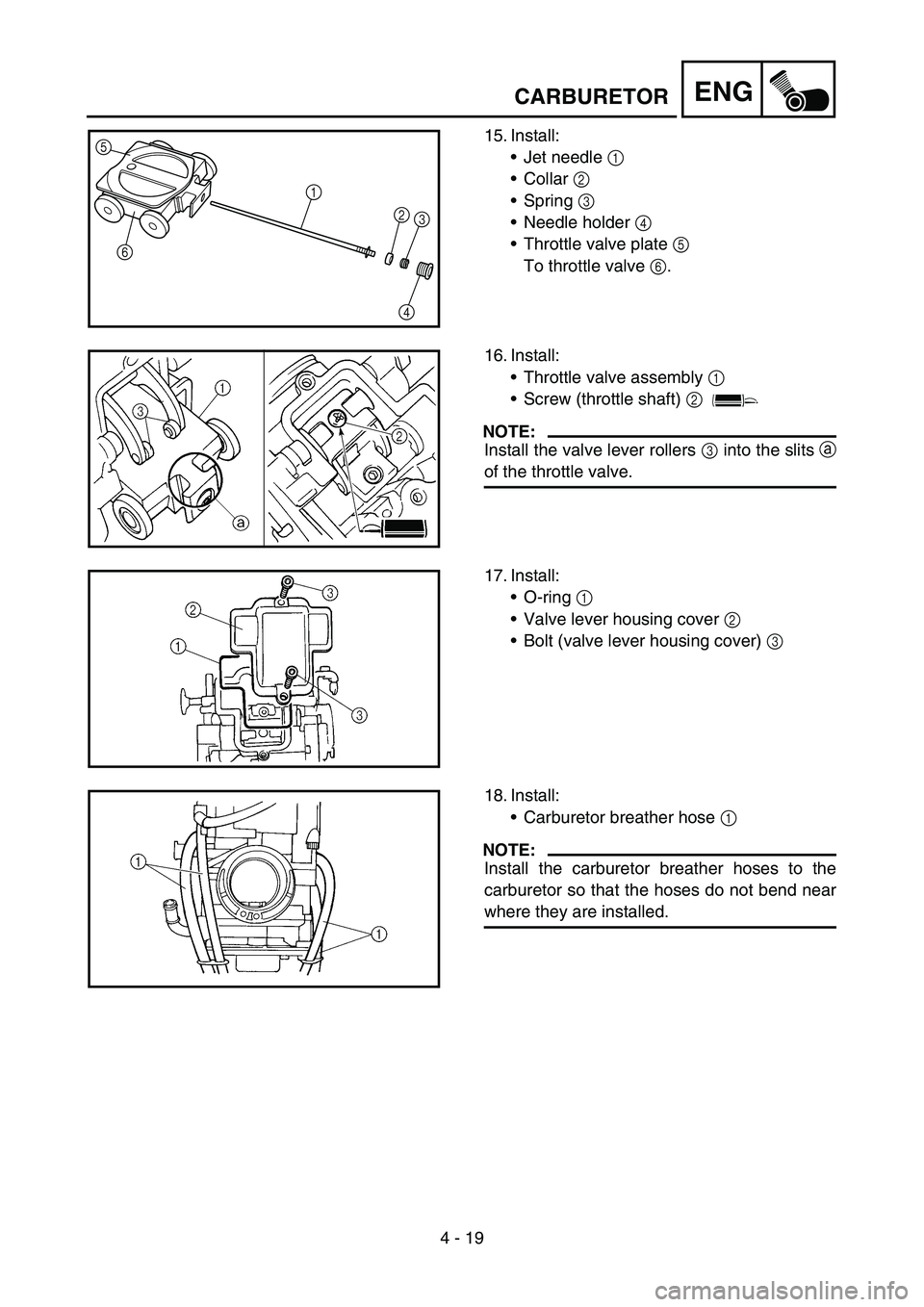

15. Install:
Jet needle 1
Collar 2
Spring 3
Needle holder 4
Throttle valve plate 5
To throttle valve 6.5
6
1
2
3
4
16. Install:
Throttle valve assembly 1
Screw (throttle shaft) 2
NOTE:
Install the valve lever rollers 3 into the slits a
of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt (valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
NOTE:
Install the carburetor breather hoses to the
carburetor so that the hoses do not bend near
where they are installed.

ENG
4 - 19

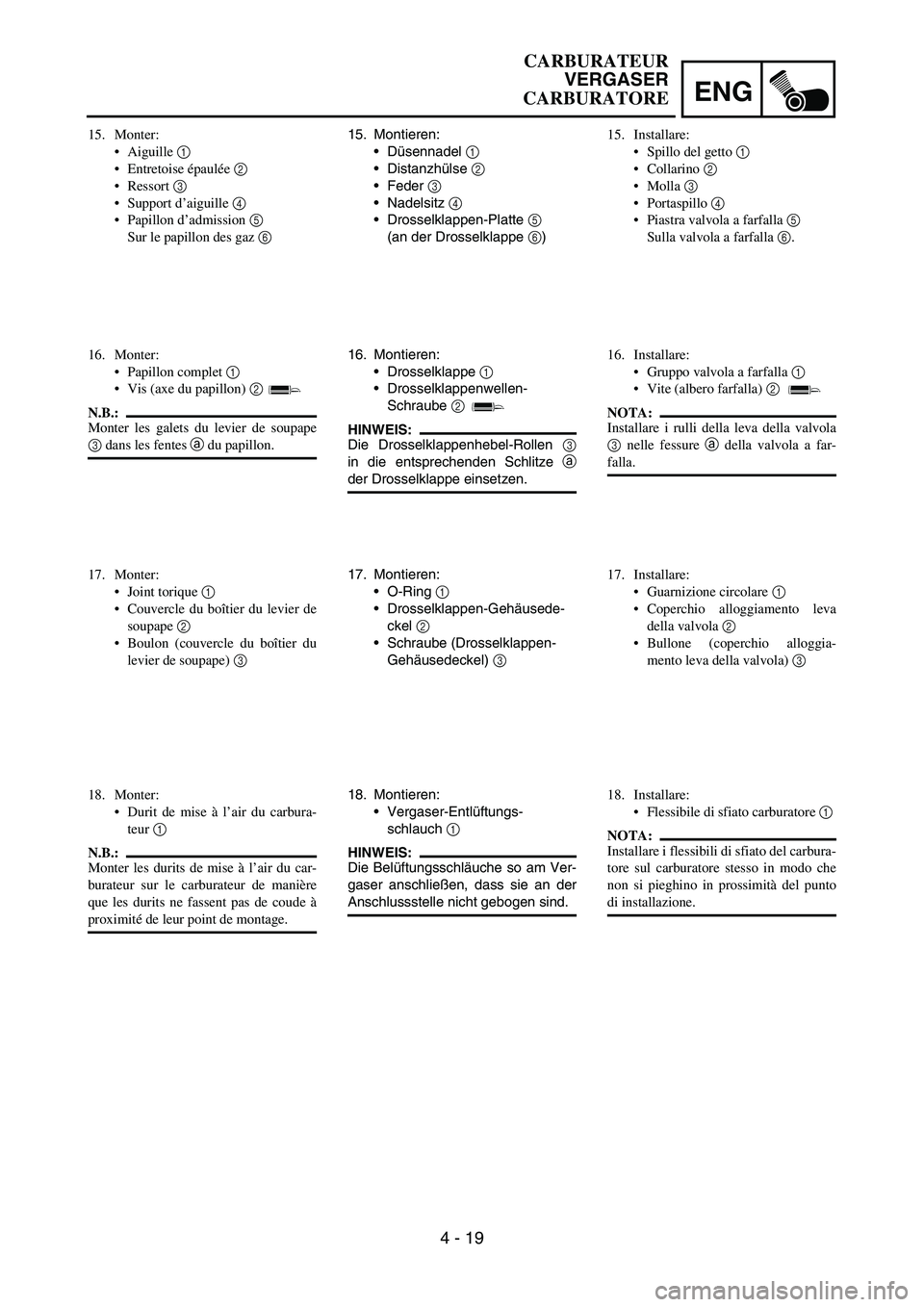

15. Montieren:
Düsennadel
1
Distanzhülse
2
Feder
3
Nadelsitz
4
Drosselklappen-Platte
5
(an der Drosselklappe
6)
16. Montieren:
Drosselklappe
1
Drosselklappenwellen-
Schraube
2
HINWEIS:
Die Drosselklappenhebel-Rollen
3
in die entsprechenden Schlitze
a
der Drosselklappe einsetzen.
17. Montieren:
O-Ring
1
Drosselklappen-Gehäusede-
ckel
2
Schraube (Drosselklappen-
Gehäusedeckel)
3
18. Montieren:
Vergaser-Entlüftungs-
schlauch
1
HINWEIS:
Die Belüftungsschläuche so am Ver-
gaser anschließen, dass sie an der
Anschlussstelle nicht gebogen sind. 15. Monter:
Aiguille 1
Entretoise épaulée 2
Ressort 3
Support d’aiguille 4
Papillon d’admission 5
Sur le papillon des gaz 6
16. Monter:
Papillon complet 1
Vis (axe du papillon) 2
N.B.:
Monter les galets du levier de soupape
3 dans les fentes a du papillon.
17. Monter:
Joint torique 1
Couvercle du boîtier du levier de
soupape 2
Boulon (couvercle du boîtier du
levier de soupape) 3
18. Monter:
Durit de mise à l’air du carbura-
teur 1
N.B.:
Monter les durits de mise à l’air du car-
burateur sur le carburateur de manière
que les durits ne fassent pas de coude à
proximité de leur point de montage.15. Installare:
Spillo del getto 1
Collarino 2
Molla 3
Portaspillo 4
Piastra valvola a farfalla 5
Sulla valvola a farfalla 6.
16. Installare:
Gruppo valvola a farfalla 1
Vite (albero farfalla) 2
NOTA:
Installare i rulli della leva della valvola
3 nelle fessure a della valvola a far-
falla.
17. Installare:
Guarnizione circolare 1
Coperchio alloggiamento leva
della valvola 2
Bullone (coperchio alloggia-
mento leva della valvola) 3
18. Installare:
Flessibile di sfiato carburatore 1
NOTA:
Installare i flessibili di sfiato del carbura-
tore sul carburatore stesso in modo che
non si pieghino in prossimità del punto
di installazione.
CARBURATEUR
VERGASER
CARBURATORE

4 - 20
ENGCARBURETOR

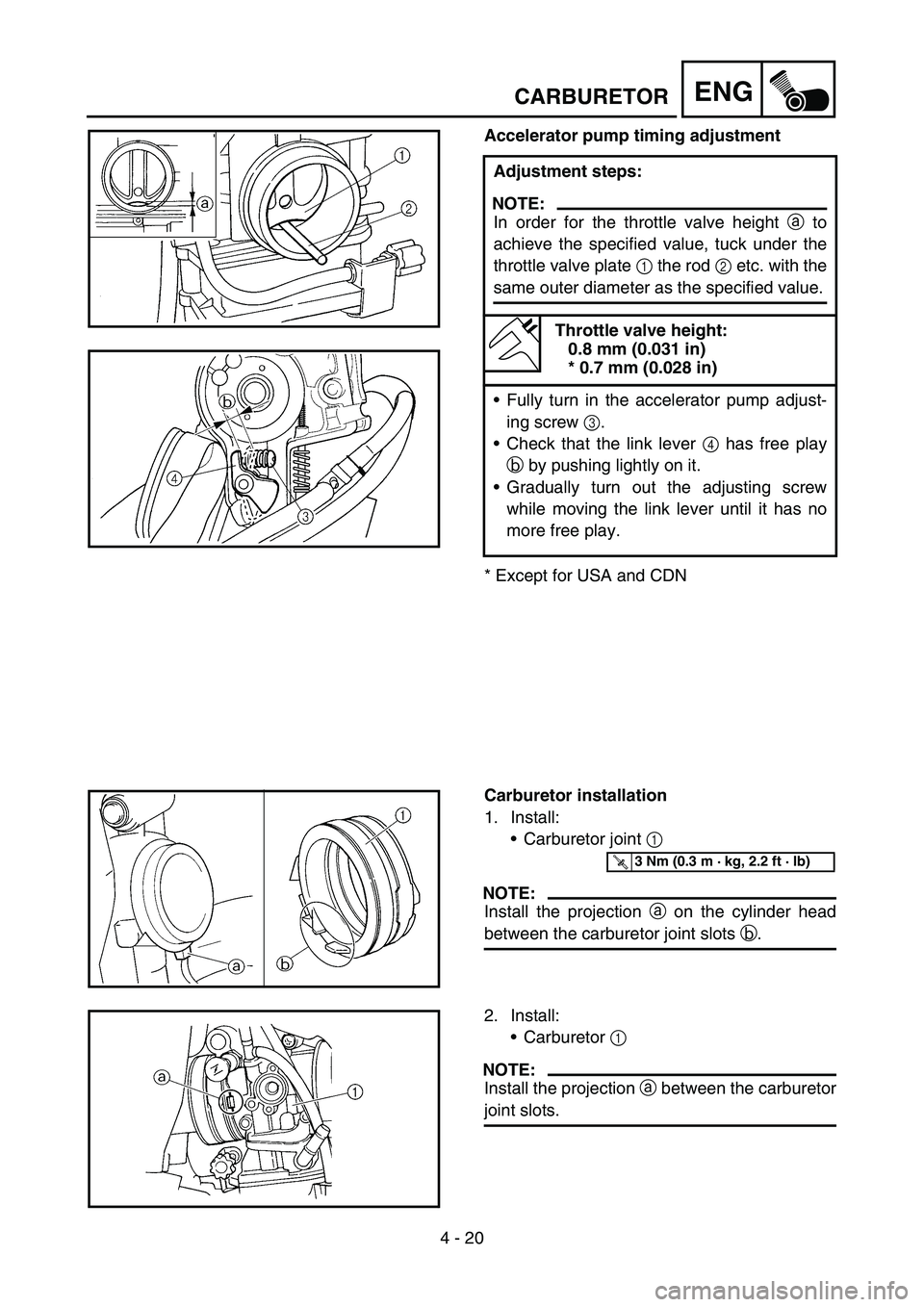

Accelerator pump timing adjustment
* Except for USA and CDNAdjustment steps:
NOTE:
In order for the throttle valve height a to
achieve the specified value, tuck under the
throttle valve plate 1 the rod 2 etc. with the
same outer diameter as the specified value.
Throttle valve height:
0.8 mm (0.031 in)
* 0.7 mm (0.028 in)
Fully turn in the accelerator pump adjust-
ing screw 3.
Check that the link lever 4 has free play
b by pushing lightly on it.
Gradually turn out the adjusting screw
while moving the link lever until it has no
more free play.
Carburetor installation
1. Install:
Carburetor joint 1
NOTE:
Install the projection a on the cylinder head
between the carburetor joint slots b.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
2. Install:
Carburetor 1
NOTE:
Install the projection a between the carburetor
joint slots.

ENG
4 - 20

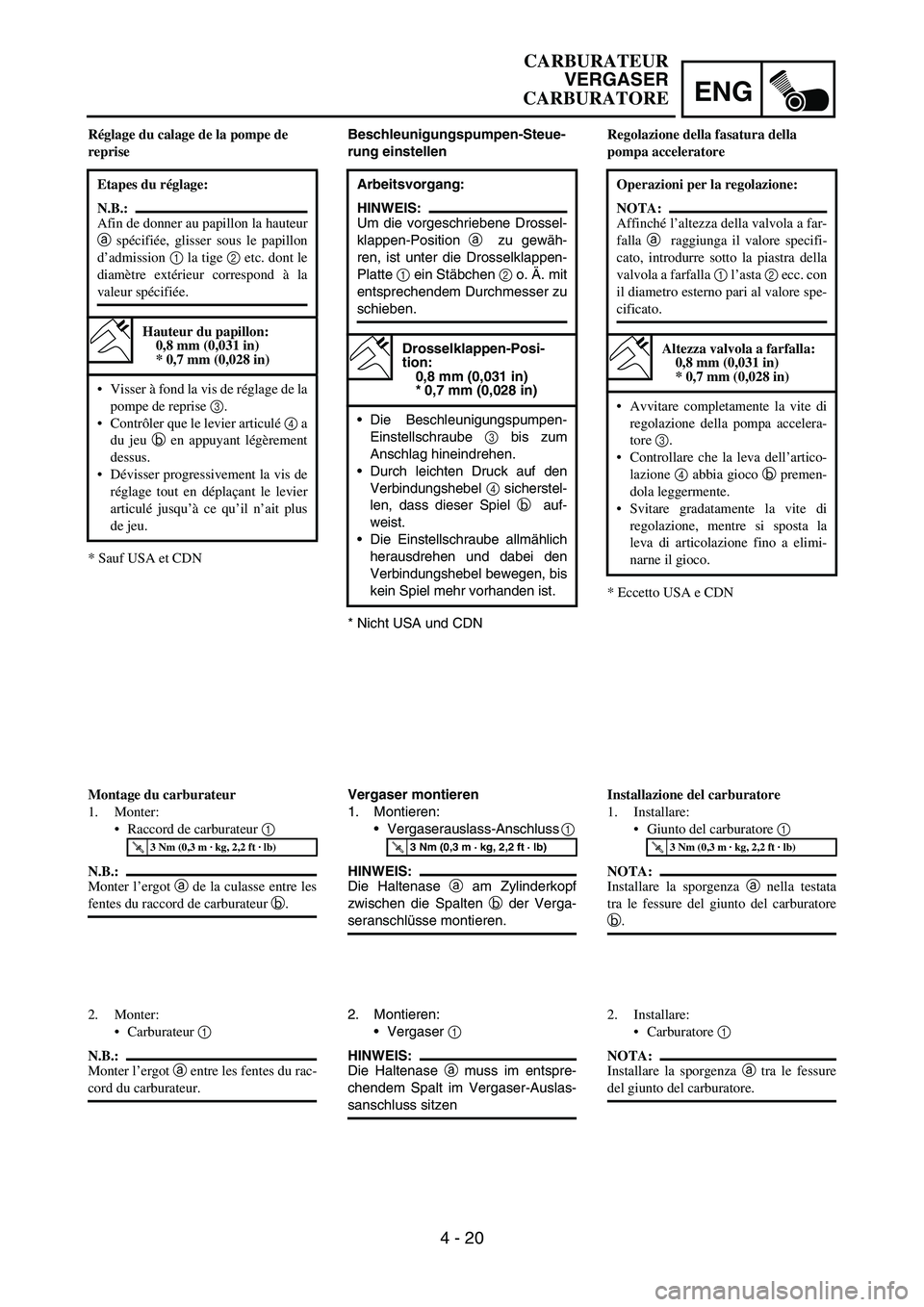

Beschleunigungspumpen-Steue-
rung einstellen
* Nicht USA und CDNArbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drossel-
klappen-Position
a zu gewäh-
ren, ist unter die Drosselklappen-
Platte
1 ein Stäbchen
2 o. Ä. mit
entsprechendem Durchmesser zu
schieben.
Drosselklappen-Posi-
tion:
0,8 mm (0,031 in)
* 0,7 mm (0,028 in)
Die Beschleunigungspumpen-
Einstellschraube
3 bis zum
Anschlag hineindrehen.
Durch leichten Druck auf den
Verbindungshebel
4 sicherstel-
len, dass dieser Spiel
b auf-
weist.
Die Einstellschraube allmählich
herausdrehen und dabei den
Verbindungshebel bewegen, bis
kein Spiel mehr vorhanden ist.
Vergaser montieren
1. Montieren:
Vergaserauslass-Anschluss
1
HINWEIS:
Die Haltenase
a am Zylinderkopf
zwischen die Spalten
b der Verga-
seranschlüsse montieren.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Montieren:
Vergaser
1
HINWEIS:
Die Haltenase
a muss im entspre-
chendem Spalt im Vergaser-Auslas-
sanschluss sitzen Réglage du calage de la pompe de
reprise
* Sauf USA et CDNEtapes du réglage:
N.B.:
Afin de donner au papillon la hauteur
a spécifiée, glisser sous le papillon
d’admission 1 la tige 2 etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
Hauteur du papillon:
0,8 mm (0,031 in)
* 0,7 mm (0,028 in)
Visser à fond la vis de réglage de la
pompe de reprise 3.
Contrôler que le levier articulé 4 a
du jeu b en appuyant légèrement
dessus.
Dévisser progressivement la vis de
réglage tout en déplaçant le levier
articulé jusqu’à ce qu’il n’ait plus
de jeu.
Montage du carburateur
1. Monter:
Raccord de carburateur 1
N.B.:
Monter l’ergot a de la culasse entre les
fentes du raccord de carburateur b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Carburateur 1
N.B.:
Monter l’ergot a entre les fentes du rac-
cord du carburateur.Regolazione della fasatura della
pompa acceleratore
* Eccetto USA e CDNOperazioni per la regolazione:
NOTA:
Affinché l’altezza della valvola a far-
falla a raggiunga il valore specifi-
cato, introdurre sotto la piastra della
valvola a farfalla 1 l’asta 2 ecc. con
il diametro esterno pari al valore spe-
cificato.
Altezza valvola a farfalla:
0,8 mm (0,031 in)
* 0,7 mm (0,028 in)
Avvitare completamente la vite di
regolazione della pompa accelera-
tore 3.
Controllare che la leva dell’artico-
lazione 4 abbia gioco b premen-
dola leggermente.
Svitare gradatamente la vite di
regolazione, mentre si sposta la
leva di articolazione fino a elimi-
narne il gioco.
Installazione del carburatore
1. Installare:
Giunto del carburatore 1
NOTA:
Installare la sporgenza a nella testata
tra le fessure del giunto del carburatore
b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Carburatore 1
NOTA:
Installare la sporgenza a tra le fessure
del giunto del carburatore.
CARBURATEUR
VERGASER
CARBURATORE

4 - 21
ENG
3. Install:
Hot starter plunger 1
1T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
4. Tighten:
Bolt (air filter joint) 1
Bolt (carburetor joint) 2
2
1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
5. Install:
Throttle cable (pull) 1
Throttle cable (return) 2
6. Adjust:
Throttle grip free play
Refer to “THROTTLE CABLE ADJUST-
MENT” section in the CHAPTER 3.2
1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
7. Install:
Throttle cable cover 1
Bolt (throttle cable cover) 2
2 1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
Throttle position sensor lead coupler 1
Clamp 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
1
2
CARBURETOR

ENG
4 - 21
3. Montieren:
Warmstartkolben
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Festziehen:
Schraube (Vergasereinlass-
Anschluss)
1
Schraube (Vergasereinlass-
Anschluss)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Montieren:
Gasgeberzug
1
Gasnehmerzug
2
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EIN-
STELLEN” in KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Drosselklappensensor-Steck-
verbinder
1
Klemme
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2. 3. Monter:
Plongeur de démarrage à chaud
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Serrer:
Boulon (conduit d’admission
d’air) 1

Boulon (raccord du carburateur)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section
“REGLAGE DU CABLE DES
GAZ” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Monter:
Couvercle du logement du câble
des gaz 1
Boulon (couvercle du logement
de câble des gaz) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Fiche rapide du fil du capteur de
position de papillon des gaz 1
Collier à pince 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.3. Installare:
Pistoncino starter per partenze a
caldo 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Serrare:
Bullone (giunto del filtro
dell’aria) 1
Bullone (giunto del carburatore)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Installare:
Cavo acceleratore (tirare) 1
Cavo acceleratore (posizione ini-
ziale) 2
6. Regolare:
Gioco manopola acceleratore
Fare riferimento al paragrafo
“REGOLAZIONE CAVO
ACCELERATORE” nel CAPI-
TOLO 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Installare:
Rivestimento cavo acceleratore
1
Bullone (rivestimento cavo acce-
leratore) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Installare:
Accoppiatore cavo sensore posi-
zione farfalla 1
Morsetto 2
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
CARBURATEUR
VERGASER
CARBURATORE

4 - 22

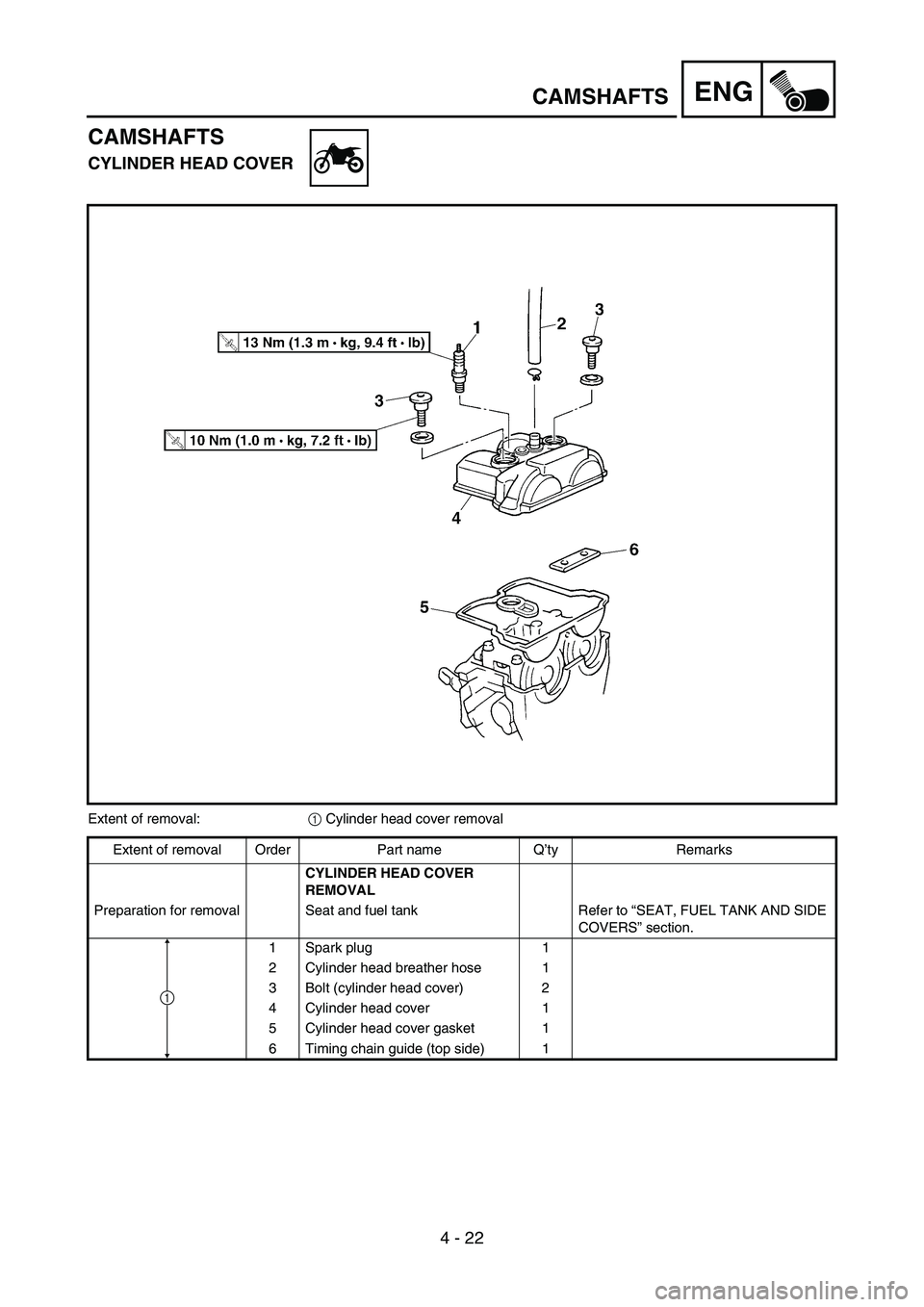

ENGCAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER
Extent of removal:
1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER
REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Spark plug 1
2 Cylinder head breather hose 1
3 Bolt (cylinder head cover) 2
4 Cylinder head cover 1
5 Cylinder head cover gasket 1
6 Timing chain guide (top side) 1
1

ENG
4 - 22
NOCKENWELLEN
ZYLINDERKOPFDECKEL
Arbeitsumfang:
1 Zylinderkopfdeckel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 2
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1
1

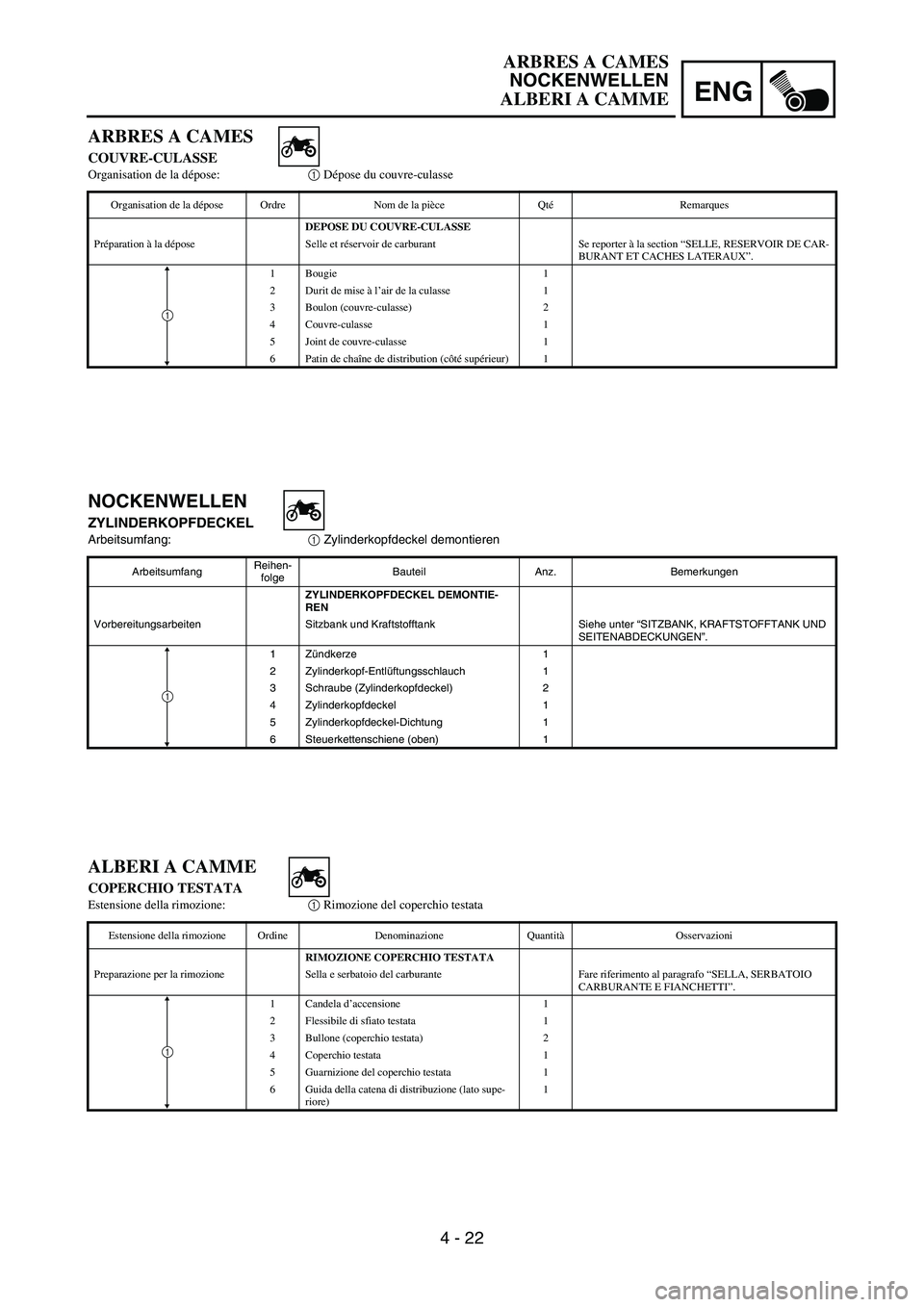

ARBRES A CAMES
COUVRE-CULASSE
Organisation de la dépose:1 Dépose du couvre-culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU COUVRE-CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
1 Bougie 1
2 Durit de mise à l’air de la culasse 1
3 Boulon (couvre-culasse) 2
4 Couvre-culasse 1
5 Joint de couvre-culasse 1
6 Patin de chaîne de distribution (côté supérieur) 1
1
ALBERI A CAMME
COPERCHIO TESTATA
Estensione della rimozione:1 Rimozione del coperchio testata
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE COPERCHIO TESTATA
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
1 Candela d’accensione 1
2 Flessibile di sfiato testata 1
3 Bullone (coperchio testata) 2
4 Coperchio testata 1
5 Guarnizione del coperchio testata 1
6 Guida della catena di distribuzione (lato supe-
riore)1
1
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME

4 - 23

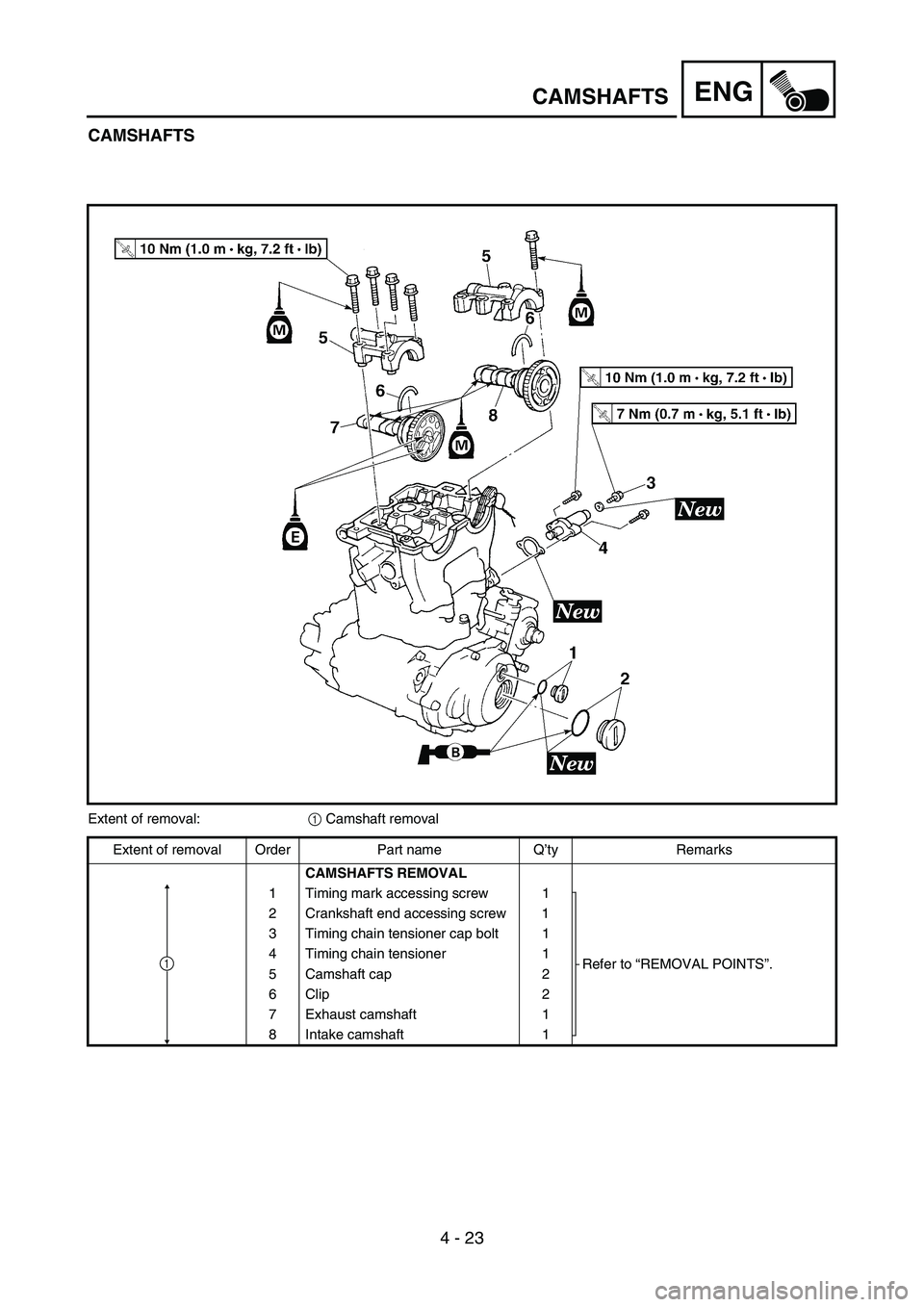

ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:
1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing mark accessing screw 1
Refer to “REMOVAL POINTS”. 2 Crankshaft end accessing screw 1
3 Timing chain tensioner cap bolt 1
4 Timing chain tensioner 1
5 Camshaft cap 2
6Clip 2
7 Exhaust camshaft 1
8 Intake camshaft 1
1
