4 - 28

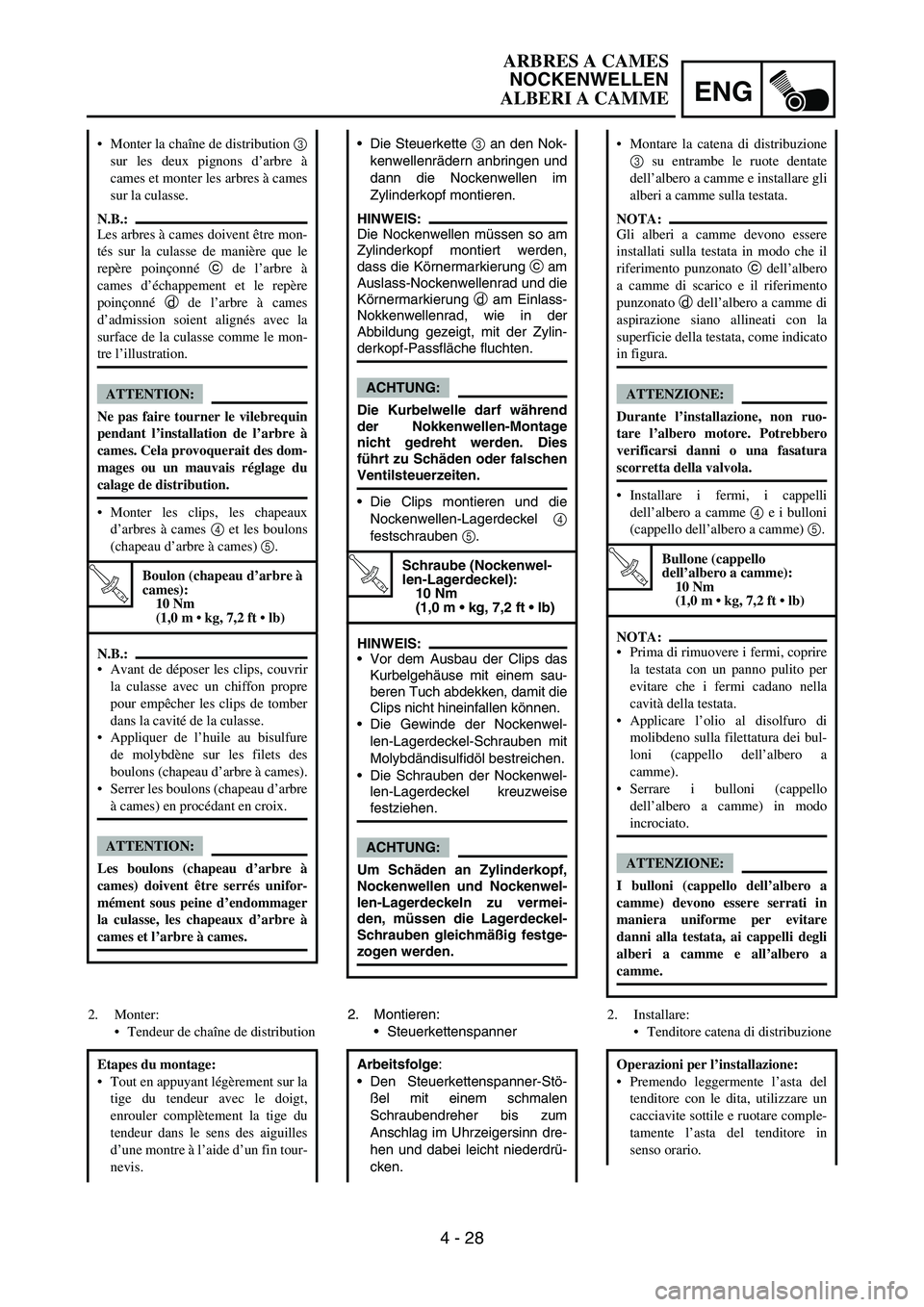

Die Steuerkette
3 an den Nok-
kenwellenrädern anbringen und
dann die Nockenwellen im
Zylinderkopf montieren.
HINWEIS:
Die Nockenwellen müssen so am
Zylinderkopf montiert werden,
dass die Körnermarkierung
c am
Auslass-Nockenwellenrad und die
Körnermarkierung
d am Einlass-
Nokkenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
ACHTUNG:
Die Kurbelwelle darf während
der Nokkenwellen-Montage
nicht gedreht werden. Dies
führt zu Schäden oder falschen
Ventilsteuerzeiten.
Die Clips montieren und die
Nockenwellen-Lagerdeckel
4
festschrauben
5.
T R..
Schraube (Nockenwel-
len-Lagerdeckel):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
HINWEIS:
Vor dem Ausbau der Clips das
Kurbelgehäuse mit einem sau-
beren Tuch abdekken, damit die
Clips nicht hineinfallen können.
Die Gewinde der Nockenwel-
len-Lagerdeckel-Schrauben mit
Molybdändisulfidöl bestreichen.
Die Schrauben der Nockenwel-
len-Lagerdeckel kreuzweise
festziehen.
ACHTUNG:
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwel-
len-Lagerdeckeln zu vermei-
den, müssen die Lagerdeckel-
Schrauben gleichmäßig festge-
zogen werden.
2. Montieren:
Steuerkettenspanner
Arbeitsfolge:
Den Steuerkettenspanner-Stö-
ßel mit einem schmalen
Schraubendreher bis zum
Anschlag im Uhrzeigersinn dre-
hen und dabei leicht niederdrü-
cken.
Monter la chaîne de distribution 3
sur les deux pignons d’arbre à
cames et monter les arbres à cames
sur la culasse.
N.B.:
Les arbres à cames doivent être mon-
tés sur la culasse de manière que le
repère poinçonné c de l’arbre à
cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission soient alignés avec la
surface de la culasse comme le mon-
tre l’illustration.
ATTENTION:
Ne pas faire tourner le vilebrequin
pendant l’installation de l’arbre à
cames. Cela provoquerait des dom-
mages ou un mauvais réglage du
calage de distribution.
Monter les clips, les chapeaux
d’arbres à cames 4 et les boulons
(chapeau d’arbre à cames) 5.
T R..
Boulon (chapeau d’arbre à
cames):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
N.B.:
Avant de déposer les clips, couvrir
la culasse avec un chiffon propre
pour empêcher les clips de tomber
dans la cavité de la culasse.
Appliquer de l’huile au bisulfure
de molybdène sur les filets des
boulons (chapeau d’arbre à cames).
Serrer les boulons (chapeau d’arbre
à cames) en procédant en croix.
ATTENTION:
Les boulons (chapeau d’arbre à
cames) doivent être serrés unifor-
mément sous peine d’endommager
la culasse, les chapeaux d’arbre à
cames et l’arbre à cames.
2. Monter:
Tendeur de chaîne de distribution
Etapes du montage:
Tout en appuyant légèrement sur la
tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d’une montre à l’aide d’un fin tour-
nevis.
Montare la catena di distribuzione
3 su entrambe le ruote dentate
dell’albero a camme e installare gli
alberi a camme sulla testata.
NOTA:
Gli alberi a camme devono essere
installati sulla testata in modo che il
riferimento punzonato c dell’albero
a camme di scarico e il riferimento
punzonato d dell’albero a camme di
aspirazione siano allineati con la
superficie della testata, come indicato
in figura.
ATTENZIONE:
Durante l’installazione, non ruo-
tare l’albero motore. Potrebbero
verificarsi danni o una fasatura
scorretta della valvola.
Installare i fermi, i cappelli
dell’albero a camme 4 e i bulloni
(cappello dell’albero a camme) 5.
T R..
Bullone (cappello
dell’albero a camme):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Prima di rimuovere i fermi, coprire
la testata con un panno pulito per
evitare che i fermi cadano nella
cavità della testata.
Applicare l’olio al disolfuro di
molibdeno sulla filettatura dei bul-
loni (cappello dell’albero a
camme).
Serrare i bulloni (cappello
dell’albero a camme) in modo
incrociato.
ATTENZIONE:
I bulloni (cappello dell’albero a
camme) devono essere serrati in
maniera uniforme per evitare
danni alla testata, ai cappelli degli
alberi a camme e all’albero a
camme.
2. Installare:
Tenditore catena di distribuzione
Operazioni per l’installazione:
Premendo leggermente l’asta del
tenditore con le dita, utilizzare un
cacciavite sottile e ruotare comple-
tamente l’asta del tenditore in
senso orario.
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME

4 - 29
ENG

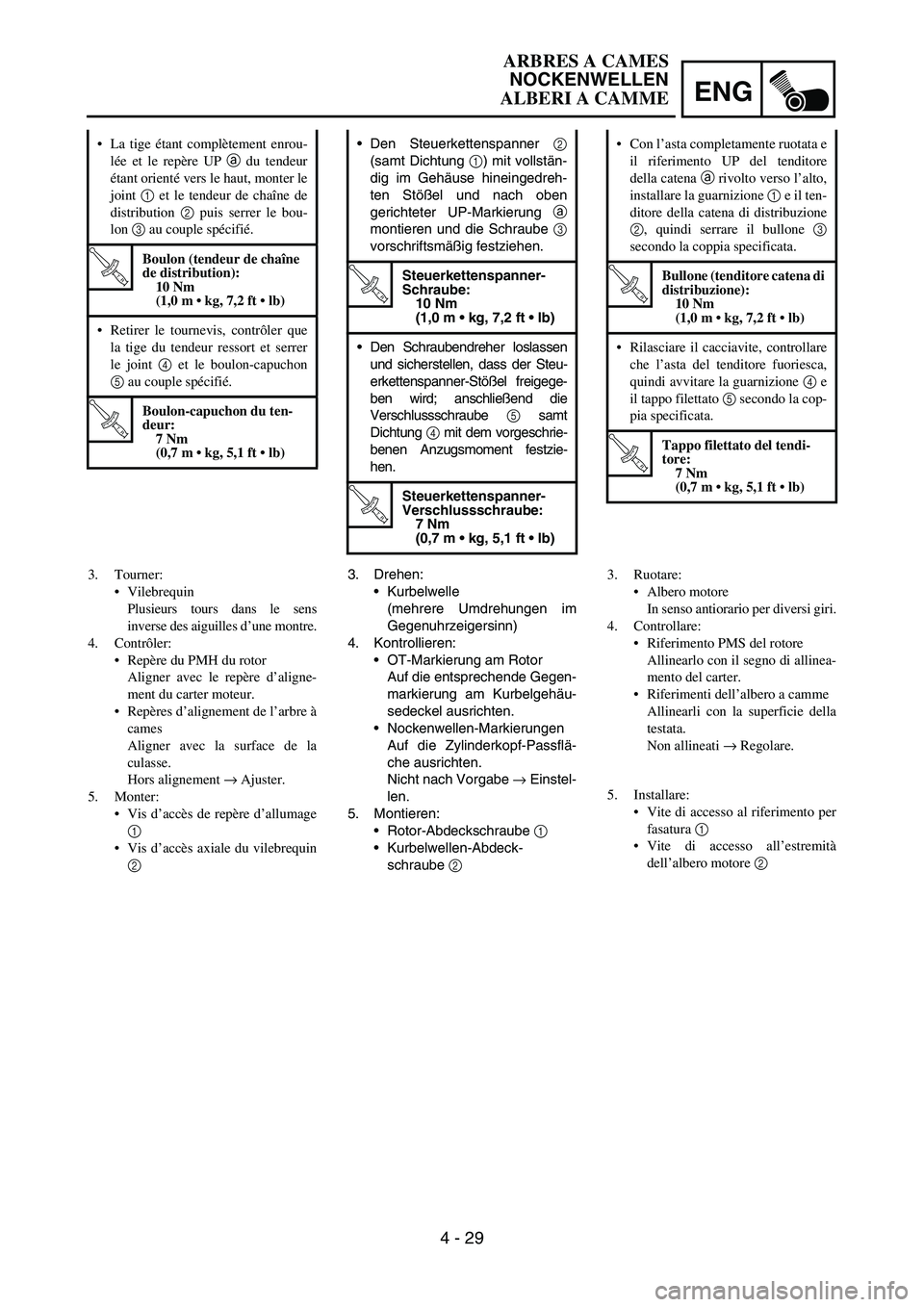

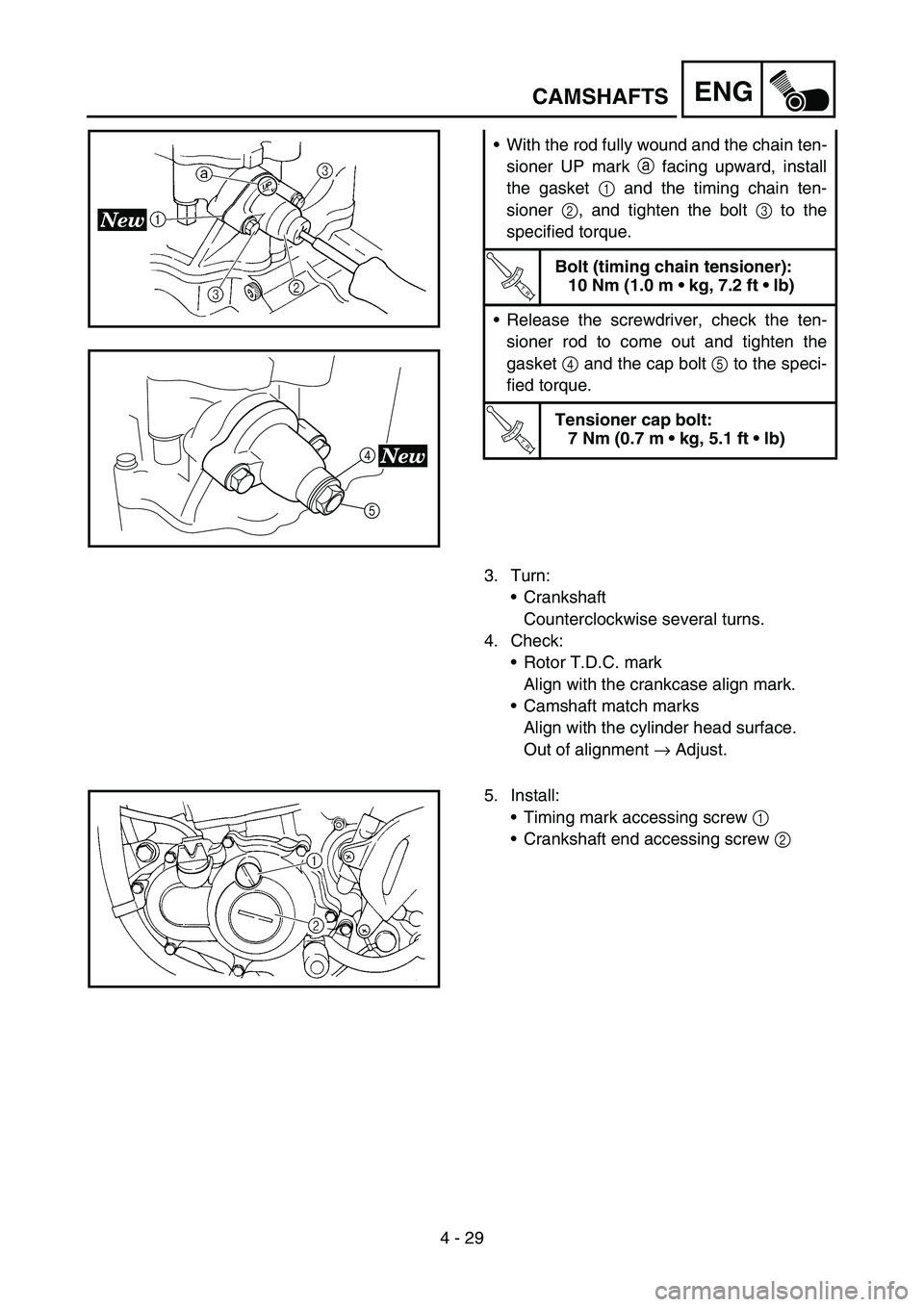

With the rod fully wound and the chain ten-
sioner UP mark a facing upward, install
the gasket 1 and the timing chain ten-
sioner 2, and tighten the bolt 3 to the
specified torque.
T R..
Bolt (timing chain tensioner):
10 Nm (1.0 m  kg, 7.2 ft  lb)
Release the screwdriver, check the ten-
sioner rod to come out and tighten the
gasket 4 and the cap bolt 5 to the speci-
fied torque.
T R..
Tensioner cap bolt:
7 Nm (0.7 m  kg, 5.1 ft  lb)
5
4
3. Turn:
Crankshaft
Counterclockwise several turns.
4. Check:
Rotor T.D.C. mark
Align with the crankcase align mark.
Camshaft match marks
Align with the cylinder head surface.
Out of alignment → Adjust.
5. Install:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
CAMSHAFTS

ENG
4 - 29
Den Steuerkettenspanner
2
(samt Dichtung
1) mit vollstän-
dig im Gehäuse hineingedreh-
ten Stößel und nach oben
gerichteter UP-Markierung
a
montieren und die Schraube
3
vorschriftsmäßig festziehen.
T R..
Steuerkettenspanner-
Schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Den Schraubendreher loslassen
und sicherstellen, dass der Steu-
erkettenspanner-Stößel freigege-
ben wird; anschließend die
Verschlussschraube
5 samt
Dichtung
4 mit dem vorgeschrie-
benen Anzugsmoment festzie-
hen.
T R..
Steuerkettenspanner-
Verschlussschraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Drehen:
Kurbelwelle
(mehrere Umdrehungen im
Gegenuhrzeigersinn)
4. Kontrollieren:
OT-Markierung am Rotor
Auf die entsprechende Gegen-
markierung am Kurbelgehäu-
sedeckel ausrichten.
Nockenwellen-Markierungen
Auf die Zylinderkopf-Passflä-
che ausrichten.
Nicht nach Vorgabe
→ Einstel-
len.
5. Montieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2 La tige étant complètement enrou-
lée et le repère UP a du tendeur
étant orienté vers le haut, monter le
joint 1 et le tendeur de chaîne de
distribution 2 puis serrer le bou-
lon 3 au couple spécifié.
T R..
Boulon (tendeur de chaîne
de distribution):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Retirer le tournevis, contrôler que
la tige du tendeur ressort et serrer
le joint 4 et le boulon-capuchon
5 au couple spécifié.
T R..
Boulon-capuchon du ten-
deur:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Tourner:
Vilebrequin
Plusieurs tours dans le sens
inverse des aiguilles d’une montre.
4. Contrôler:
Repère du PMH du rotor
Aligner avec le repère d’aligne-
ment du carter moteur.
Repères d’alignement de l’arbre à
cames
Aligner avec la surface de la
culasse.
Hors alignement → Ajuster.
5. Monter:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2 Con l’asta completamente ruotata e
il riferimento UP del tenditore
della catena a rivolto verso l’alto,
installare la guarnizione 1 e il ten-
ditore della catena di distribuzione
2, quindi serrare il bullone 3
secondo la coppia specificata.
T R..
Bullone (tenditore catena di
distribuzione):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Rilasciare il cacciavite, controllare
che l’asta del tenditore fuoriesca,
quindi avvitare la guarnizione 4 e
il tappo filettato 5 secondo la cop-
pia specificata.
T R..
Tappo filettato del tendi-
tore:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
3. Ruotare:
Albero motore
In senso antiorario per diversi giri.
4. Controllare:
Riferimento PMS del rotore
Allinearlo con il segno di allinea-
mento del carter.
Riferimenti dell’albero a camme
Allinearli con la superficie della
testata.
Non allineati → Regolare.
5. Installare:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME

4 - 30
ENG

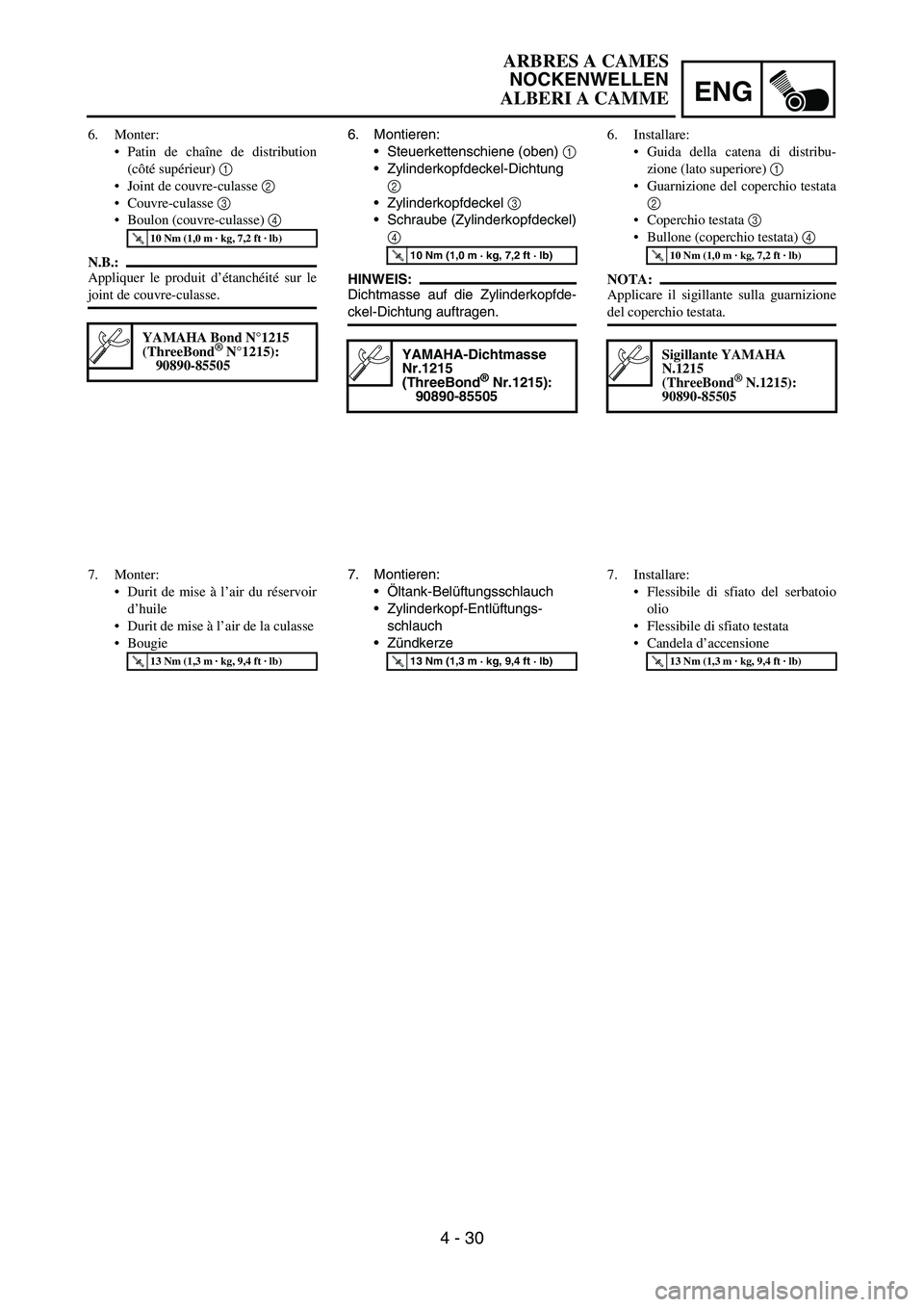

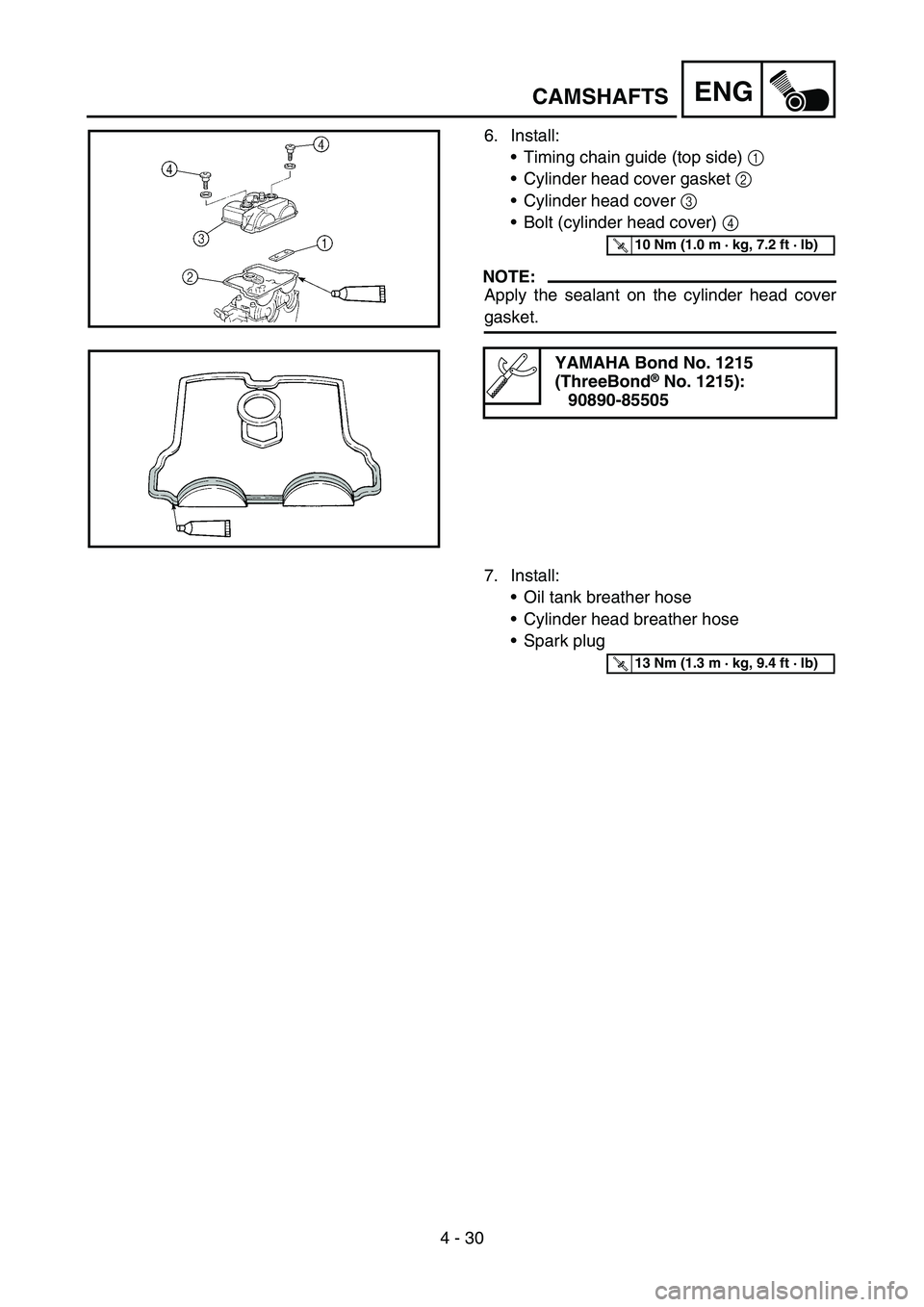

6. Install:
Timing chain guide (top side) 1
Cylinder head cover gasket 2
Cylinder head cover 3
Bolt (cylinder head cover) 4
NOTE:
Apply the sealant on the cylinder head cover
gasket.
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Install:
Oil tank breather hose
Cylinder head breather hose
Spark plug
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
CAMSHAFTS

ENG
4 - 30
6. Montieren:
Steuerkettenschiene (oben)
1
Zylinderkopfdeckel-Dichtung
2
Zylinderkopfdeckel
3
Schraube (Zylinderkopfdeckel)
4
HINWEIS:
Dichtmasse auf die Zylinderkopfde-
ckel-Dichtung auftragen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA-Dichtmasse
Nr.1215
(ThreeBond
® Nr.1215):
90890-85505
7. Montieren:
Öltank-Belüftungsschlauch
Zylinderkopf-Entlüftungs-
schlauch
Zündkerze
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
6. Monter:
Patin de chaîne de distribution
(côté supérieur) 1
Joint de couvre-culasse 2
Couvre-culasse 3
Boulon (couvre-culasse) 4
N.B.:
Appliquer le produit d’étanchéité sur le
joint de couvre-culasse.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
7. Monter:
Durit de mise à l’air du réservoir
d’huile
Durit de mise à l’air de la culasse
Bougie
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
6. Installare:
Guida della catena di distribu-
zione (lato superiore) 1
Guarnizione del coperchio testata
2
Coperchio testata 3
Bullone (coperchio testata) 4
NOTA:
Applicare il sigillante sulla guarnizione
del coperchio testata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Sigillante YAMAHA
N.1215
(ThreeBond
® N.1215):
90890-85505
7. Installare:
Flessibile di sfiato del serbatoio
olio
Flessibile di sfiato testata
Candela d’accensione
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME

4 - 31

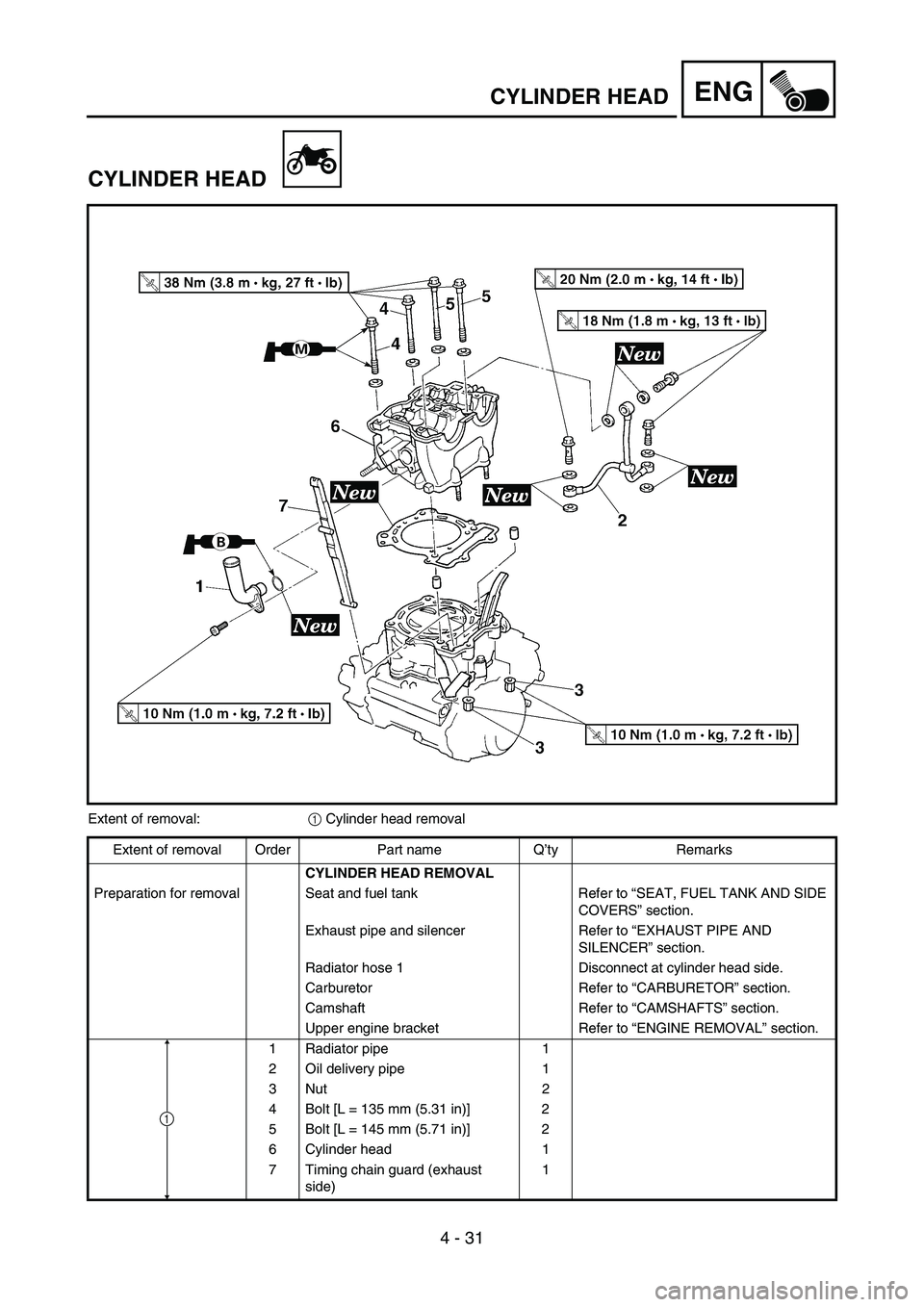

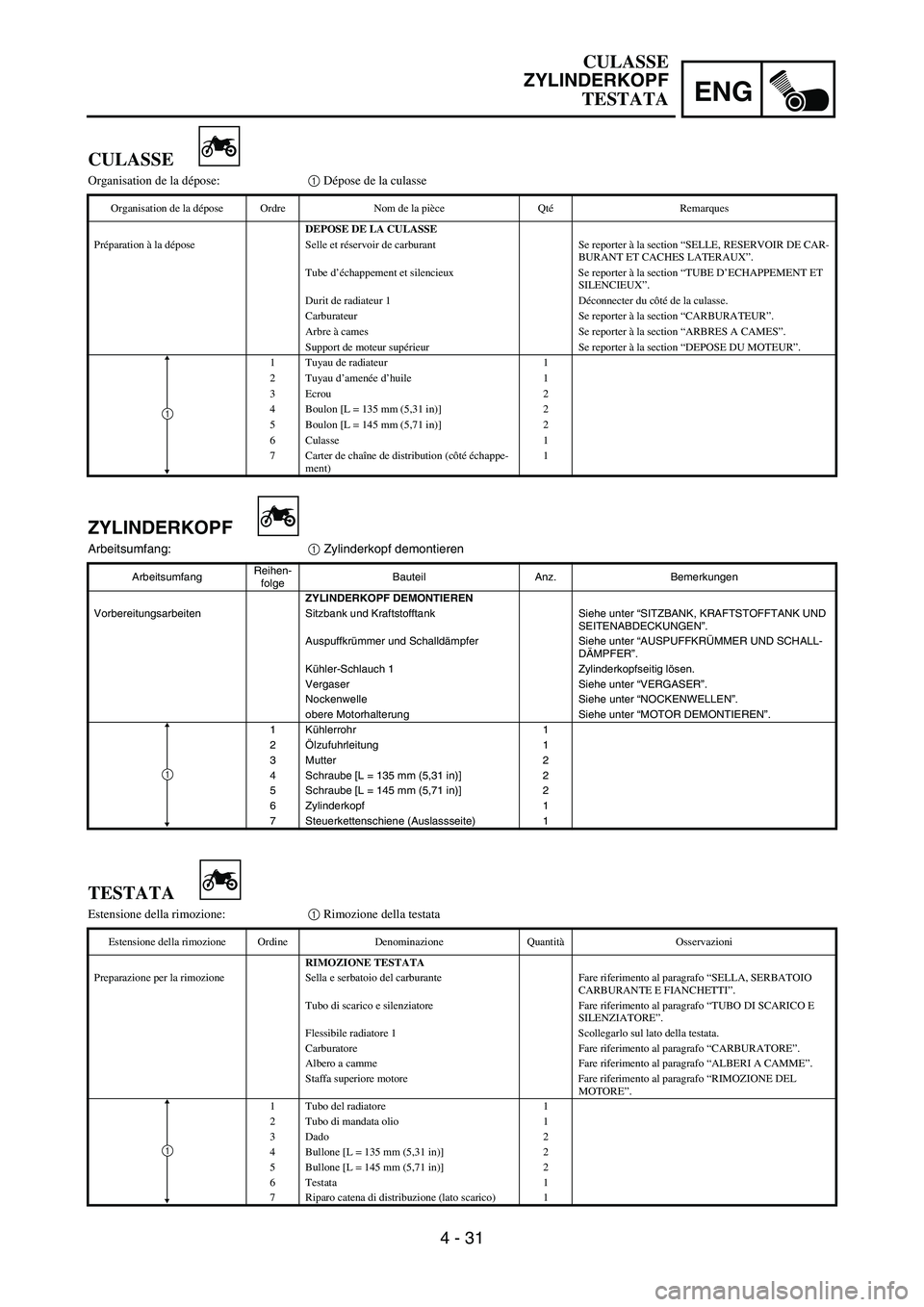

ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:
1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator hose 1 Disconnect at cylinder head side.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
Upper engine bracket Refer to “ENGINE REMOVAL” section.
1 Radiator pipe 1
2 Oil delivery pipe 1
3Nut 2
4 Bolt [L = 135 mm (5.31 in)] 2
5 Bolt [L = 145 mm (5.71 in)] 2
6 Cylinder head 1
7 Timing chain guard (exhaust
side)1
1

ENG
4 - 31
ZYLINDERKOPF
Arbeitsumfang:
1 Zylinderkopf demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Auspuffkrümmer und Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER”.
Kühler-Schlauch 1 Zylinderkopfseitig lösen.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLEN”.
obere Motorhalterung Siehe unter “MOTOR DEMONTIEREN”.
1Kühlerrohr 1
2Ölzufuhrleitung 1
3Mutter 2
4 Schraube [L = 135 mm (5,31 in)] 2
5 Schraube [L = 145 mm (5,71 in)] 2
6 Zylinderkopf 1
7 Steuerkettenschiene (Auslassseite) 1
1
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Tube d’échappement et silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX”.
Durit de radiateur 1 Déconnecter du côté de la culasse.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
Support de moteur supérieur Se reporter à la section “DEPOSE DU MOTEUR”.
1 Tuyau de radiateur 1
2Tuyau d’amenée d’huile 1
3 Ecrou 2
4 Boulon [L = 135 mm (5,31 in)] 2
5 Boulon [L = 145 mm (5,71 in)] 2
6 Culasse 1
7 Carter de chaîne de distribution (côté échappe-
ment)1
1
TESTATA
Estensione della rimozione:1 Rimozione della testata
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE TESTATA
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
Tubo di scarico e silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE”.
Flessibile radiatore 1 Scollegarlo sul lato della testata.
Carburatore Fare riferimento al paragrafo “CARBURATORE”.
Albero a camme Fare riferimento al paragrafo “ALBERI A CAMME”.
Staffa superiore motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
1 Tubo del radiatore 1
2 Tubo di mandata olio 1
3Dado 2
4 Bullone [L = 135 mm (5,31 in)] 2
5 Bullone [L = 145 mm (5,71 in)] 2
6 Testata 1
7 Riparo catena di distribuzione (lato scarico) 1
1
CULASSE
ZYLINDERKOPF
TESTATA

4 - 32
ENGCYLINDER HEAD

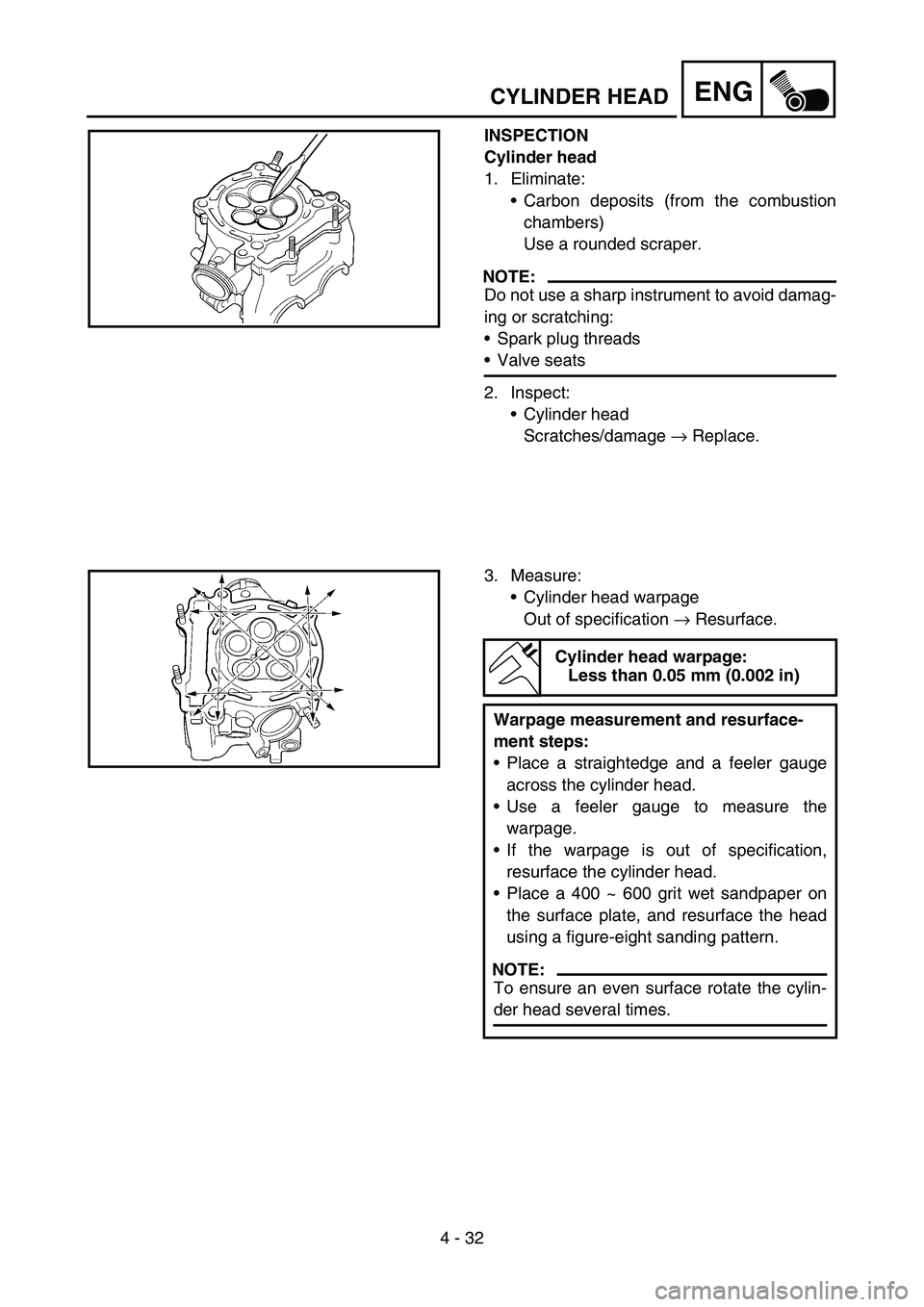

INSPECTION
Cylinder head
1. Eliminate:
Carbon deposits (from the combustion
chambers)
Use a rounded scraper.
NOTE:
Do not use a sharp instrument to avoid damag-
ing or scratching:
Spark plug threads
Valve seats
2. Inspect:
Cylinder head
Scratches/damage → Replace.
3. Measure:
Cylinder head warpage
Out of specification → Resurface.
Cylinder head warpage:
Less than 0.05 mm (0.002 in)
Warpage measurement and resurface-
ment steps:
Place a straightedge and a feeler gauge
across the cylinder head.
Use a feeler gauge to measure the
warpage.
If the warpage is out of specification,
resurface the cylinder head.
Place a 400 ~ 600 grit wet sandpaper on
the surface plate, and resurface the head
using a figure-eight sanding pattern.
NOTE:
To ensure an even surface rotate the cylin-
der head several times.

ENG
4 - 32

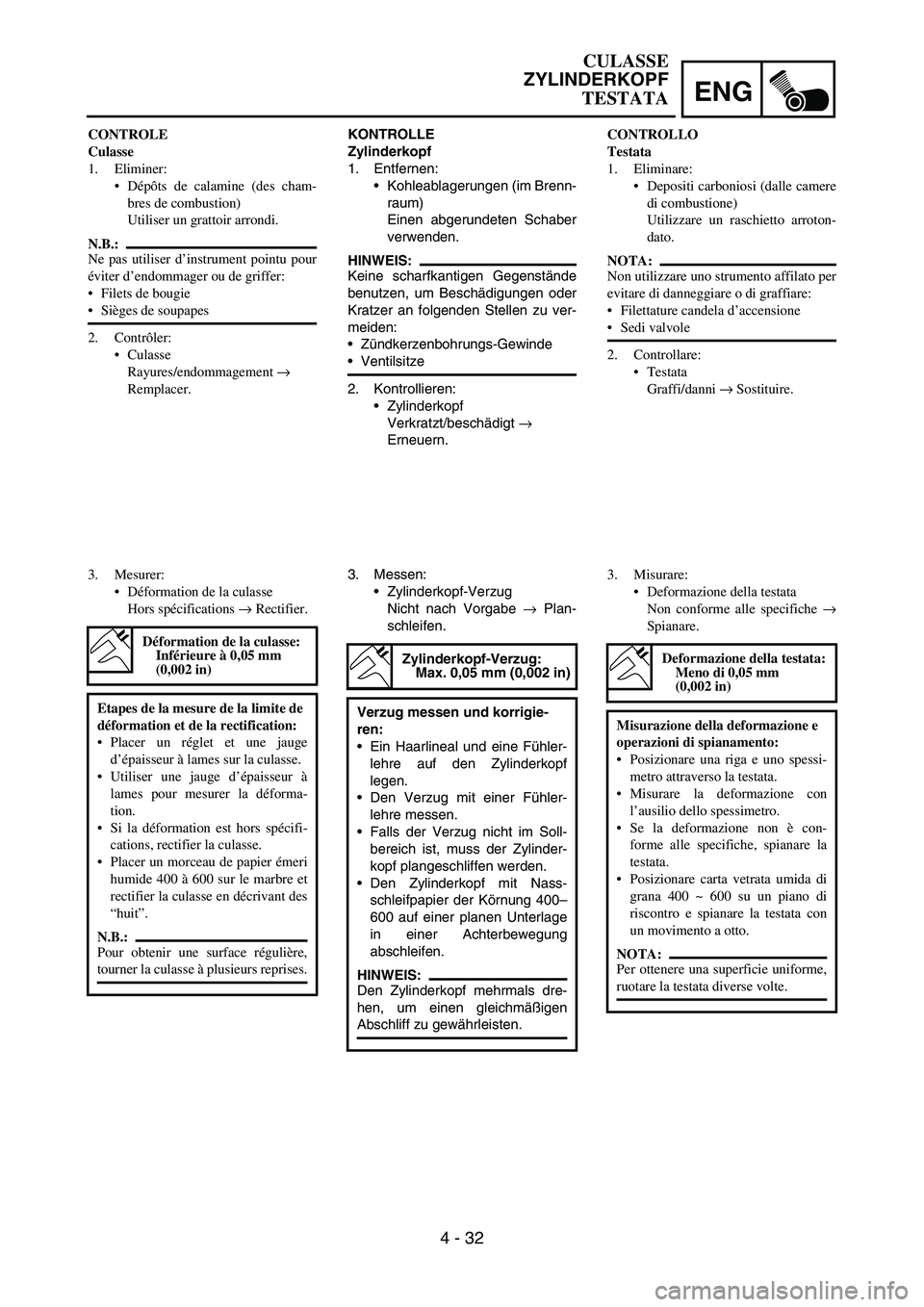

KONTROLLE
Zylinderkopf
1. Entfernen:
Kohleablagerungen (im Brenn-
raum)
Einen abgerundeten Schaber
verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen oder
Kratzer an folgenden Stellen zu ver-
meiden:
Zündkerzenbohrungs-Gewinde
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Verkratzt/beschädigt
→
Erneuern.
3. Messen:
Zylinderkopf-Verzug
Nicht nach Vorgabe
→ Plan-
schleifen.
Zylinderkopf-Verzug:
Max. 0,05 mm (0,002 in)
Verzug messen und korrigie-
ren:
Ein Haarlineal und eine Fühler-
lehre auf den Zylinderkopf
legen.
Den Verzug mit einer Fühler-
lehre messen.
Falls der Verzug nicht im Soll-
bereich ist, muss der Zylinder-
kopf plangeschliffen werden.
Den Zylinderkopf mit Nass-
schleifpapier der Körnung 400–
600 auf einer planen Unterlage
in einer Achterbewegung
abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um einen gleichmäßigen
Abschliff zu gewährleisten.
CONTROLE
Culasse
1. Eliminer:
Dépôts de calamine (des cham-
bres de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de griffer:
Filets de bougie
Sièges de soupapes
2. Contrôler:
Culasse
Rayures/endommagement →
Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Rectifier.
Déformation de la culasse:
Inférieure à 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et de la rectification:
Placer un réglet et une jauge
d’épaisseur à lames sur la culasse.
Utiliser une jauge d’épaisseur à
lames pour mesurer la déforma-
tion.
Si la déformation est hors spécifi-
cations, rectifier la culasse.
Placer un morceau de papier émeri
humide 400 à 600 sur le marbre et
rectifier la culasse en décrivant des
“huit”.
N.B.:
Pour obtenir une surface régulière,
tourner la culasse à plusieurs reprises.
CONTROLLO
Testata
1. Eliminare:
Depositi carboniosi (dalle camere
di combustione)
Utilizzare un raschietto arroton-
dato.
NOTA:
Non utilizzare uno strumento affilato per
evitare di danneggiare o di graffiare:
Filettature candela d’accensione
Sedi valvole
2. Controllare:
Testata
Graffi/danni → Sostituire.
3. Misurare:
Deformazione della testata
Non conforme alle specifiche →
Spianare.
Deformazione della testata:
Meno di 0,05 mm
(0,002 in)
Misurazione della deformazione e
operazioni di spianamento:
Posizionare una riga e uno spessi-
metro attraverso la testata.
Misurare la deformazione con
l’ausilio dello spessimetro.
Se la deformazione non è con-
forme alle specifiche, spianare la
testata.
Posizionare carta vetrata umida di
grana 400 ~ 600 su un piano di
riscontro e spianare la testata con
un movimento a otto.
NOTA:
Per ottenere una superficie uniforme,
ruotare la testata diverse volte.
CULASSE
ZYLINDERKOPF
TESTATA

4 - 33
ENGCYLINDER HEAD

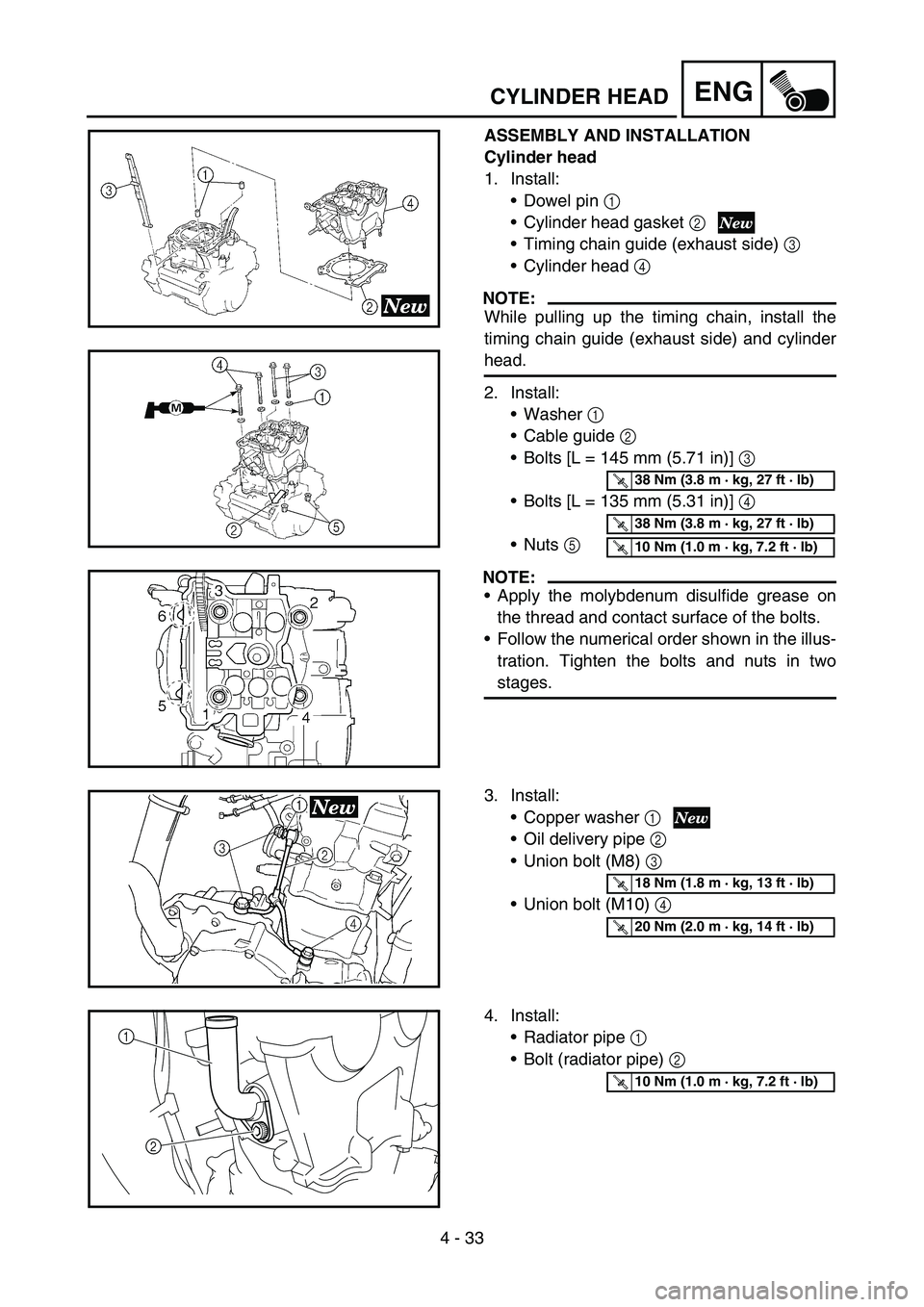

ASSEMBLY AND INSTALLATION
Cylinder head
1. Install:
Dowel pin 1
Cylinder head gasket 2
Timing chain guide (exhaust side) 3
Cylinder head 4
NOTE:
While pulling up the timing chain, install the
timing chain guide (exhaust side) and cylinder
head.
2. Install:
Washer 1
Cable guide 2
Bolts [L = 145 mm (5.71 in)] 3
Bolts [L = 135 mm (5.31 in)] 4
Nuts 5
NOTE:
Apply the molybdenum disulfide grease on
the thread and contact surface of the bolts.
Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Copper washer 1
Oil delivery pipe 2
Union bolt (M8) 3
Union bolt (M10) 4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
4. Install:
Radiator pipe 1
Bolt (radiator pipe) 2
2 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
