YAMAHA YZ250F 2006 Owners Manual

ENG
4 - 8
3. Montieren:
Kühler rechts
1
Schraube (Kühler rechts)
2
Kühler-Schlauch 5
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Kühler links
1
Schraube (Kühler links)
2
Kühler-Schlauch 1
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
5. Festziehen:
Kühler-Schlauchschelle
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Montieren:
Kühlerschutz
1
Kühlerschutz-Schraube
2
HINWEIS:
Zuerst den Haken
a an der Innen-
seite des Kühlers einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Radiateur droit 1
Boulon (radiateur droit) 2
Durit de radiateur 5 3
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
5. Serrer:
Collier de durit du radiateur 4
6. Monter:
Plaque de protection de radiateur
1
Boulon (protection du radiateur)
2
N.B.:
Insérer le crochet a dans le radiateur, en
commençant par le côté intérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Radiatore destro 1
Bullone (radiatore destro) 2
Flessibile radiatore 5 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
Radiatore sinistro 1
Bullone (radiatore sinistro) 2
Flessibile radiatore 1 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
5. Serrare:
Giunto flessibile radiatore 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Installare:
Riparo radiatore 1
Bullone (riparo radiatore) 2
NOTA:
Montare il gancio a prima sul lato
interno nel radiatore.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
RADIATEUR
KÜHLER
RADIATORE

4 - 9
ENGCARBURETOR
CARBURETOR
3
97
8
4
4
2
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..2 Nm (0.2 m •
kg, 1.4 ft • Ib)
T R..11 Nm (1.1 m •
kg, 8.0 ft • Ib)
5 1
6
6
Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1Clamp 1
2 Throttle position sensor lead cou-
pler1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
6 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor assembly 1
9 Carburetor joint 1
1

ENG
4 - 9
VERGASER
Arbeitsumfang:
1 Vergaser demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Kabelbinder 1
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Vergasereinlass-
Anschluss)1 Die Schraube (Vergasereinlass-Anschluss) lockern.
6 Schlauchschelle (Vergaserauslass-
Anschluss)2 Die Schrauben (Vergaserauslass-Anschluss)
lockern.
7 Warmstartkolben 1
8 Vergaser 1
9 Vergaserauslass-Anschluss 1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
1 Collier à pince 1
2 Fiche rapide du fil du capteur de position de
papillon des gaz1
3 Couvercle du logement du câble des gaz 1
4Câble des gaz 2
5 Collier à pince (conduit d’admission d’air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 2 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur complet 1
9 Raccord de carburateur 1
1
CARBURATORE
Estensione della rimozione:1 Rimozione del carburatore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CARBURATORE
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
1Morsetto 1
2 Accoppiatore cavo sensore posizione farfalla 1
3 Coperchio cavo acceleratore 1
4 Cavo acceleratore 2
5 Morsetto (giunto del filtro dell’aria) 1 Allentare la vite (giunto del filtro dell’aria).
6 Morsetto (giunto del carburatore) 2 Allentare le viti (giunto del carburatore).
7 Pistoncino starter per partenze a caldo 1
8 Gruppo carburatore 1
9 Giunto del carburatore 1
1
CARBURATEUR
VERGASER
CARBURATORE

4 - 10
ENGCARBURETOR
EC468000

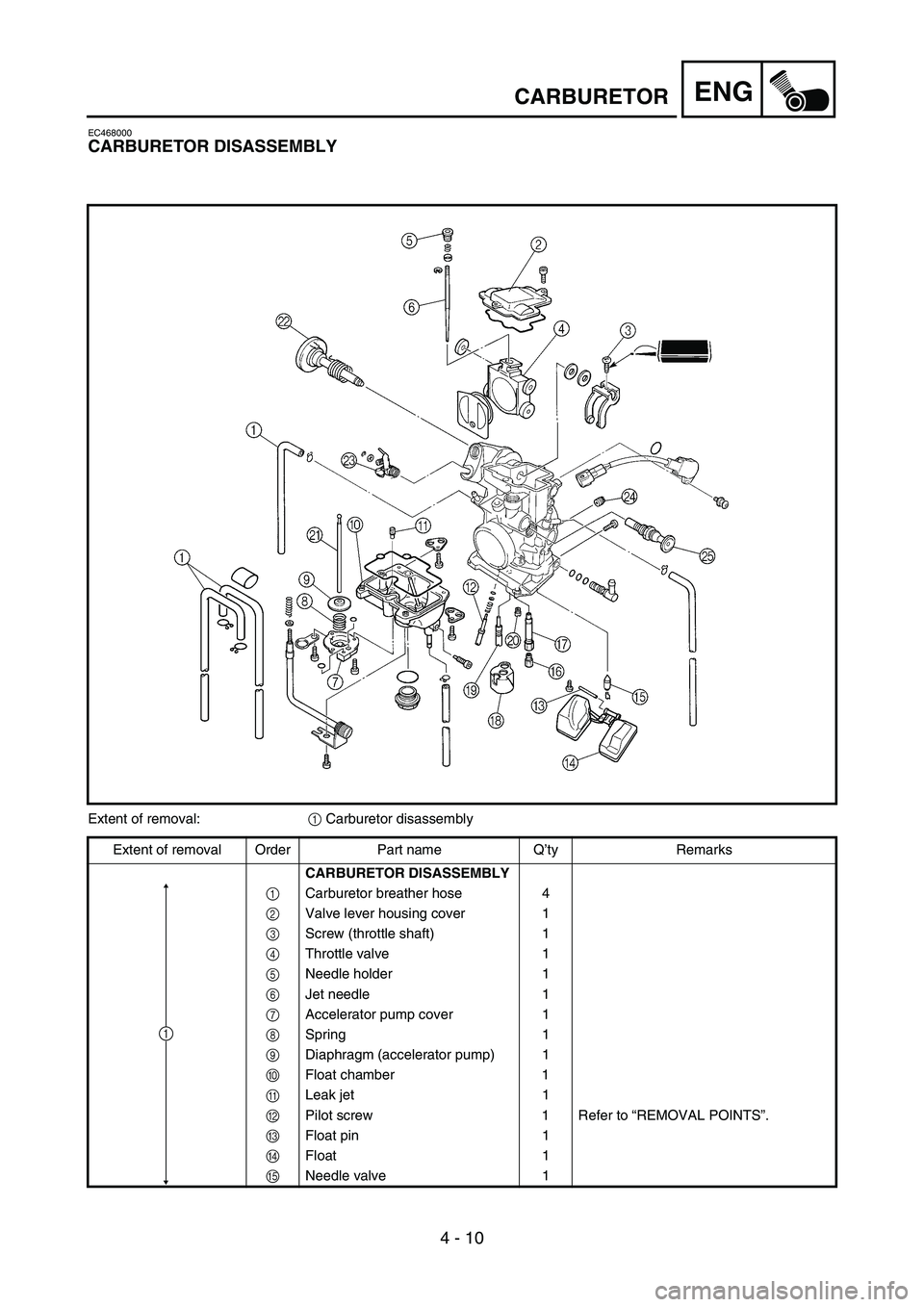

CARBURETOR DISASSEMBLY
Extent of removal:
1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Carburetor breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Accelerator pump cover 1
8Spring 1
9Diaphragm (accelerator pump) 1
0Float chamber 1
ALeak jet 1
BPilot screw 1 Refer to “REMOVAL POINTS”.
CFloat pin 1
DFloat 1
ENeedle valve 1
1

ENG
4 - 10
VERGASER ZERLEGEN
Arbeitsumfang:
1 Vergaser zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1
Vergaser-Entlüftungsschlauch 4
2
Drosselklappen-Gehäusedeckel 1
3
Schraube (Drosselklappenwelle) 1
4
Drosselklappe 1
5
Nadelsitz 1
6
Düsennadel 1
7
Beschleunigungspumpen-Abdekkung 1
8
Feder 1
9
Membran (Beschleunigungspumpe) 1
0
Schwimmerkammer 1
A
Ausströmdüse 1
B
Leerlaufgemisch-Regulierschraube 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
C
Schwimmerachse 1
D
Schwimmer 1
E
Nadelventil 1
1

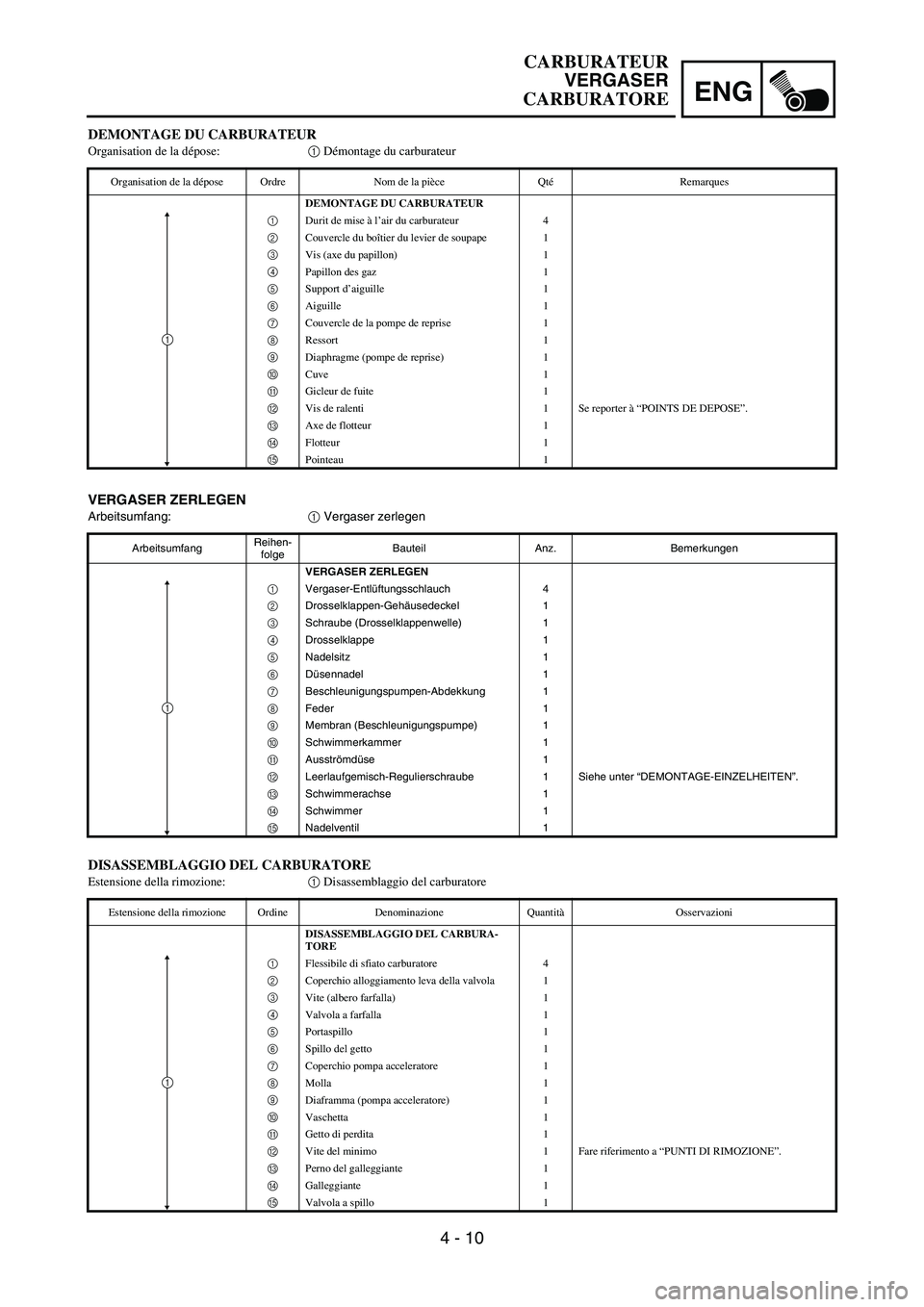

DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1
Durit de mise à l’air du carburateur 4
2
Couvercle du boîtier du levier de soupape 1
3
Vis (axe du papillon) 1
4
Papillon des gaz 1
5
Support d’aiguille 1
6
Aiguille 1
7
Couvercle de la pompe de reprise 1
8
Ressort 1
9
Diaphragme (pompe de reprise) 1
0
Cuve 1
A
Gicleur de fuite 1
B
Vis de ralenti 1 Se reporter à “POINTS DE DEPOSE”.
C
Axe de flotteur 1
D
Flotteur 1
E
Pointeau 1
1
DISASSEMBLAGGIO DEL CARBURATORE
Estensione della rimozione:1 Disassemblaggio del carburatore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO DEL CARBURA-
TORE
1
Flessibile di sfiato carburatore 4
2
Coperchio alloggiamento leva della valvola 1
3
Vite (albero farfalla) 1
4
Valvola a farfalla 1
5
Portaspillo 1
6
Spillo del getto 1
7
Coperchio pompa acceleratore 1
8
Molla 1
9
Diaframma (pompa acceleratore) 1
0
Vaschetta 1
A
Getto di perdita 1
B
Vite del minimo 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
C
Perno del galleggiante 1
D
Galleggiante 1
E
Valvola a spillo 1
1
CARBURATEUR
VERGASER
CARBURATORE

4 - 11
ENGCARBURETOR

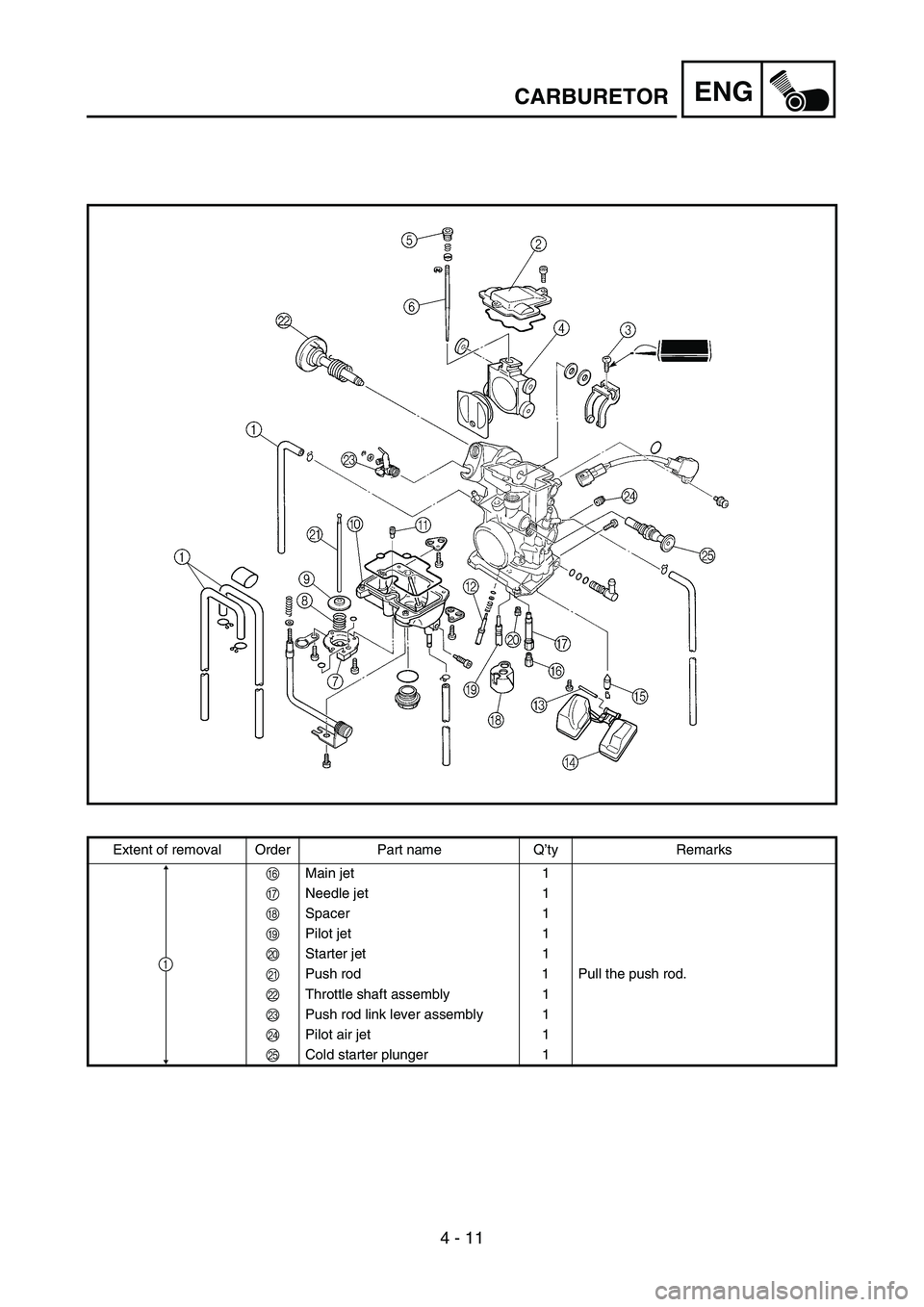

Extent of removal Order Part name Q’ty Remarks
FMain jet 1
GNeedle jet 1
HSpacer 1
IPilot jet 1
JStarter jet 1
KPush rod 1 Pull the push rod.
LThrottle shaft assembly 1
MPush rod link lever assembly 1
NPilot air jet 1
OCold starter plunger 1
1

ENG
4 - 11
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
FHauptdüse 1
GNadeldüse 1
HDistanzstück 1
ILeerlaufdüse 1
JChokedüse 1
KDruckstange 1 An der Druckstange ziehen.
LDrosselklappenwelle 1
MDruckstangen-Verbindungshebel 1
NLeerlauf-Luftdüse 1
OChokeschieber 1
1

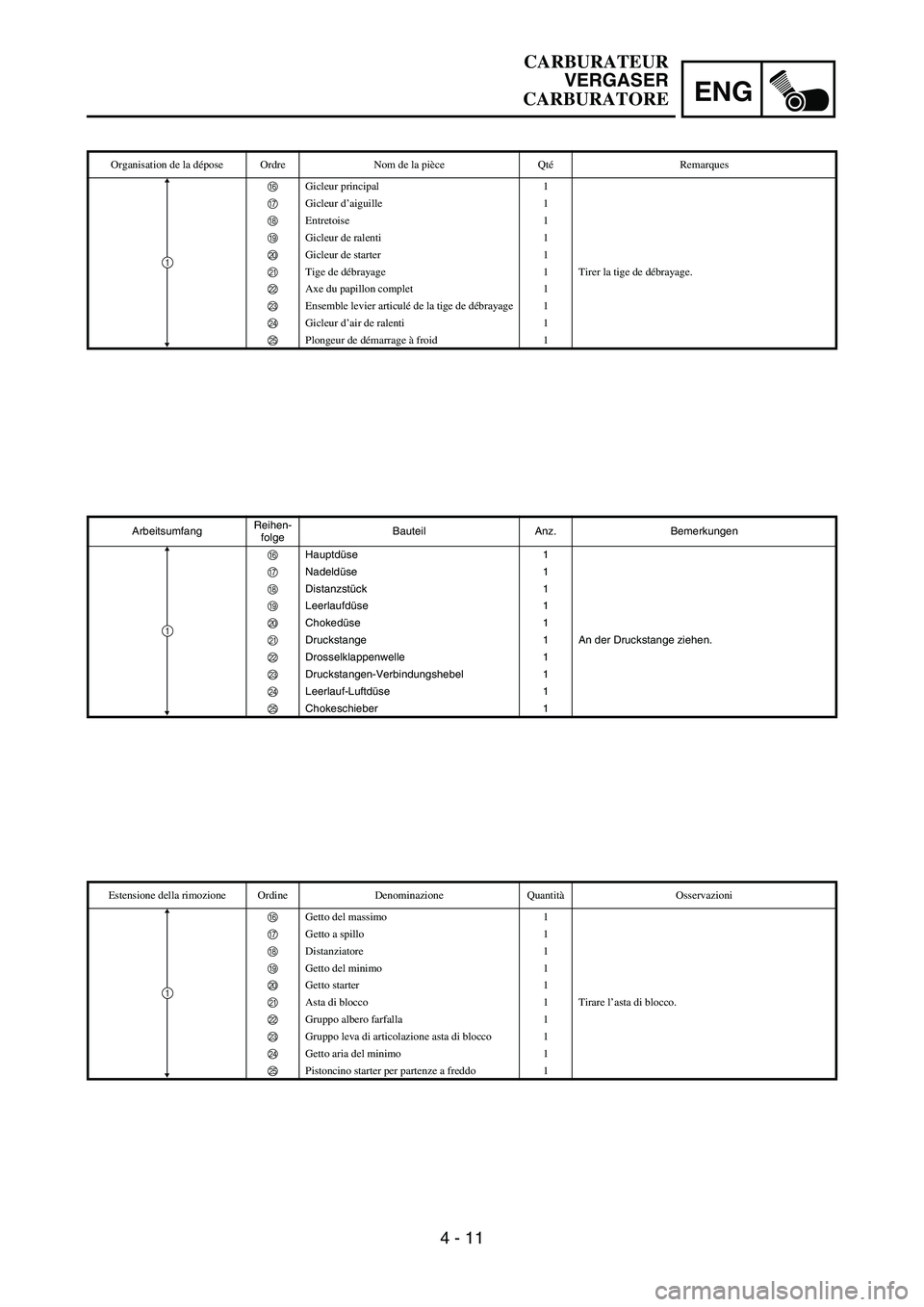

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
FGicleur principal 1
GGicleur d’aiguille 1
HEntretoise 1
IGicleur de ralenti 1
JGicleur de starter 1
KTige de débrayage 1 Tirer la tige de débrayage.
LAxe du papillon complet 1
MEnsemble levier articulé de la tige de débrayage 1
NGicleur d’air de ralenti 1
OPlongeur de démarrage à froid 1
1
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
FGetto del massimo 1
GGetto a spillo 1
HDistanziatore 1
IGetto del minimo 1
JGetto starter 1
KAsta di blocco 1 Tirare l’asta di blocco.
LGruppo albero farfalla 1
MGruppo leva di articolazione asta di blocco 1
NGetto aria del minimo 1
OPistoncino starter per partenze a freddo 1
1
CARBURATEUR
VERGASER
CARBURATORE

4 - 12
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor)
1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 12
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der Drosselklap-
pensensor wegen Fehlfunktion zu
erneuern ist, weil das einen Leis-
tungsabfall zur Folge hat.
DEMONTAGE-EINZELHEITEN
Leerlaufgemisch-Regulier-
schraube
1. Demontieren:
Leerlaufgemisch-Regulier-
schraube
1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluss im niedrigen Last-
bereich zu optimieren. Vor der
Demontage die Leerlaufgemisch-
Regulierschraube völlig hineindrehen
und dabei die Anzahl Umdrehungen
zählen. Die gezählte Anzahl Umdre-
hungen als die Werkseinstellung
notieren.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden. REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
POINTS DE DEPOSE
Vis de ralenti
1. Déposer:
Vis de ralenti 1
N.B.:
Pour optimiser le débit de carburant à
faible ouverture du papillon, la vis de
ralenti de chaque moto a été réglée indi-
viduellement en usine. Avant de déposer
la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enregistrer
ce nombre comme étant le nombre de
tours de desserrage réglé en usine.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; l’allentamento
infatti determina un calo delle presta-
zioni del motore.
PUNTI DI RIMOZIONE
Vite del minimo
1. Togliere:
Vite del minimo 1
NOTA:
Per ottimizzare l’erogazione del carbu-
rante ad accelerazione moderata, le viti
del minimo di ciascun mezzo vengono
regolate singolarmente in fabbrica.
Prima di rimuovere la vite del minimo,
avvitarla completamente contando il
numero dei giri. Annotare questo
numero, corrispondente al numero di giri
impostato in fabbrica di cui svitare la
vite.
CONTROLLO
Carburatore
1. Controllare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare mai un filo metallico.
CARBURATEUR
VERGASER
CARBURATORE

4 - 13

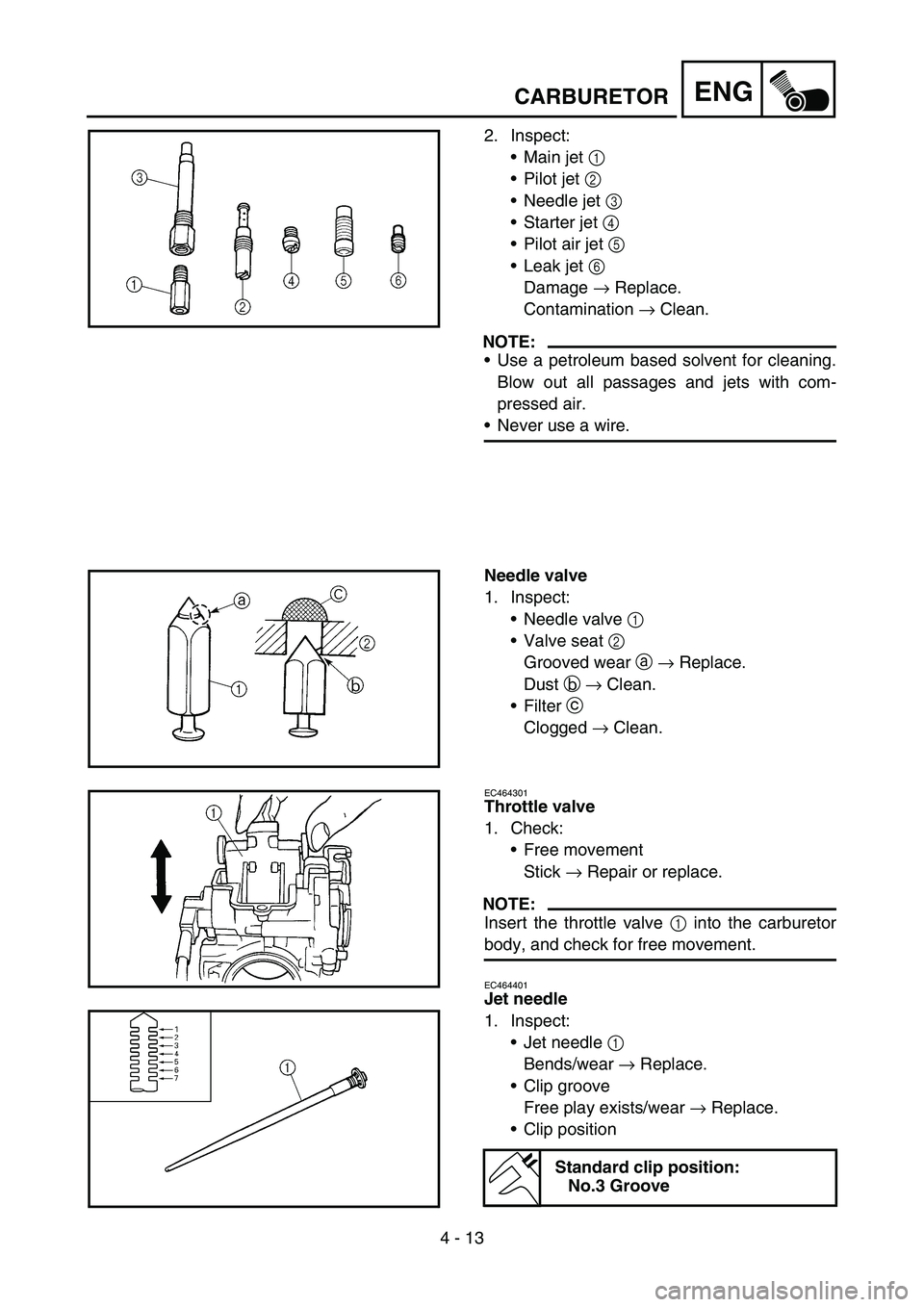

ENGCARBURETOR
2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
Filter c
Clogged → Clean.
EC464301
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
NOTE:
Insert the throttle valve 1 into the carburetor
body, and check for free movement.
EC464401
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.3 Groove
