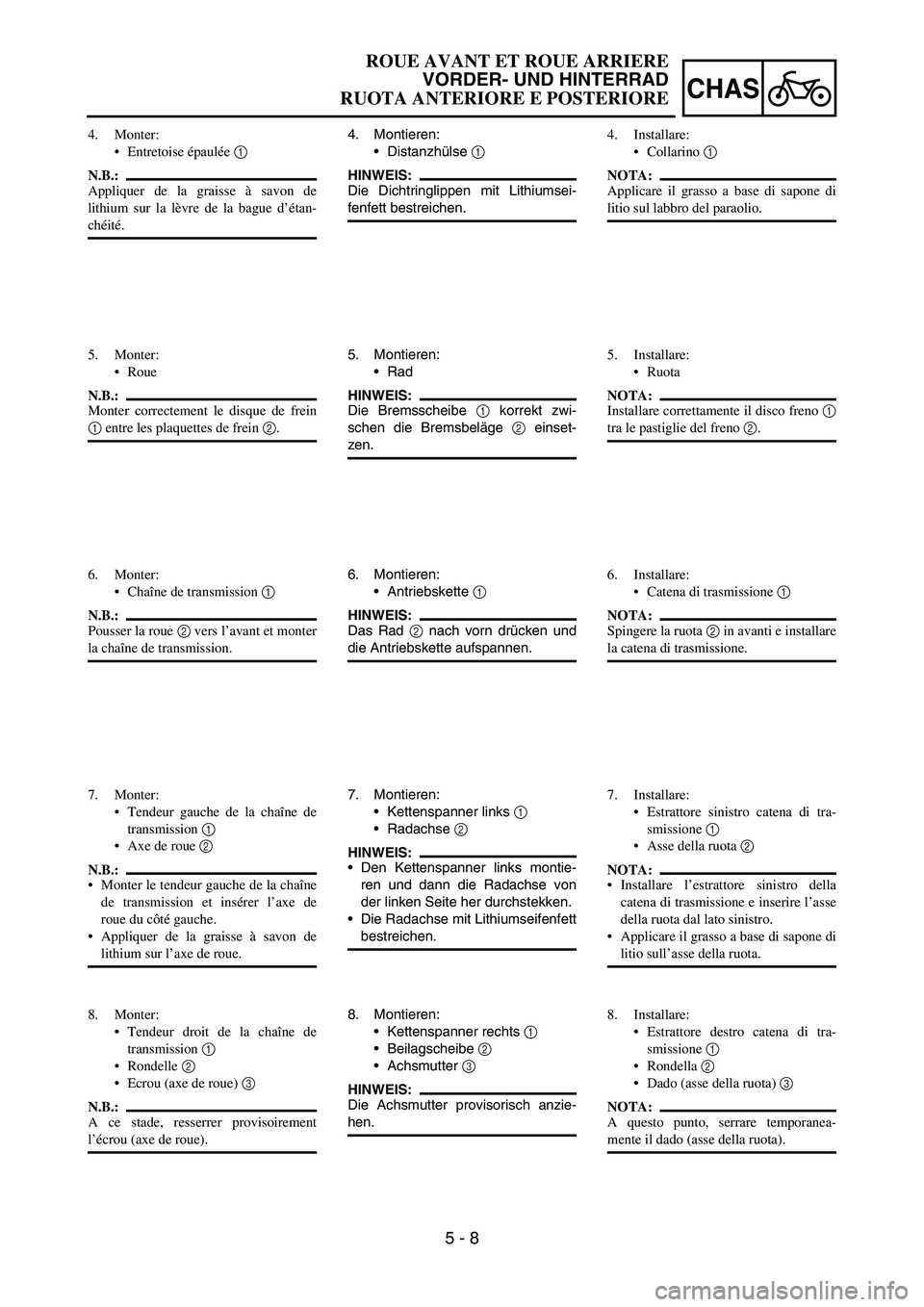

5 - 8
CHAS
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen.
6. Montieren:
Antriebskette
1
HINWEIS:
Das Rad
2 nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:
Kettenspanner links
1
Radachse
2
HINWEIS:
Den Kettenspanner links montie-
ren und dann die Radachse von
der linken Seite her durchstekken.
Die Radachse mit Lithiumseifenfett
bestreichen.
8. Montieren:
Kettenspanner rechts
1
Beilagscheibe
2
Achsmutter
3
HINWEIS:
Die Achsmutter provisorisch anzie-
hen. 4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
5. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter
la chaîne de transmission.
7. Monter:
Tendeur gauche de la chaîne de
transmission 1
Axe de roue 2
N.B.:
Monter le tendeur gauche de la chaîne
de transmission et insérer l’axe de
roue du côté gauche.
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
8. Monter:
Tendeur droit de la chaîne de
transmission 1
Rondelle 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement
l’écrou (axe de roue).4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
5. Installare:
Ruota
NOTA:
Installare correttamente il disco freno 1
tra le pastiglie del freno 2.
6. Installare:
Catena di trasmissione 1
NOTA:
Spingere la ruota 2 in avanti e installare
la catena di trasmissione.
7. Installare:
Estrattore sinistro catena di tra-
smissione 1
Asse della ruota 2
NOTA:
Installare l’estrattore sinistro della
catena di trasmissione e inserire l’asse
della ruota dal lato sinistro.
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
8. Installare:
Estrattore destro catena di tra-
smissione 1
Rondella 2
Dado (asse della ruota) 3
NOTA:
A questo punto, serrare temporanea-
mente il dado (asse della ruota).
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 9

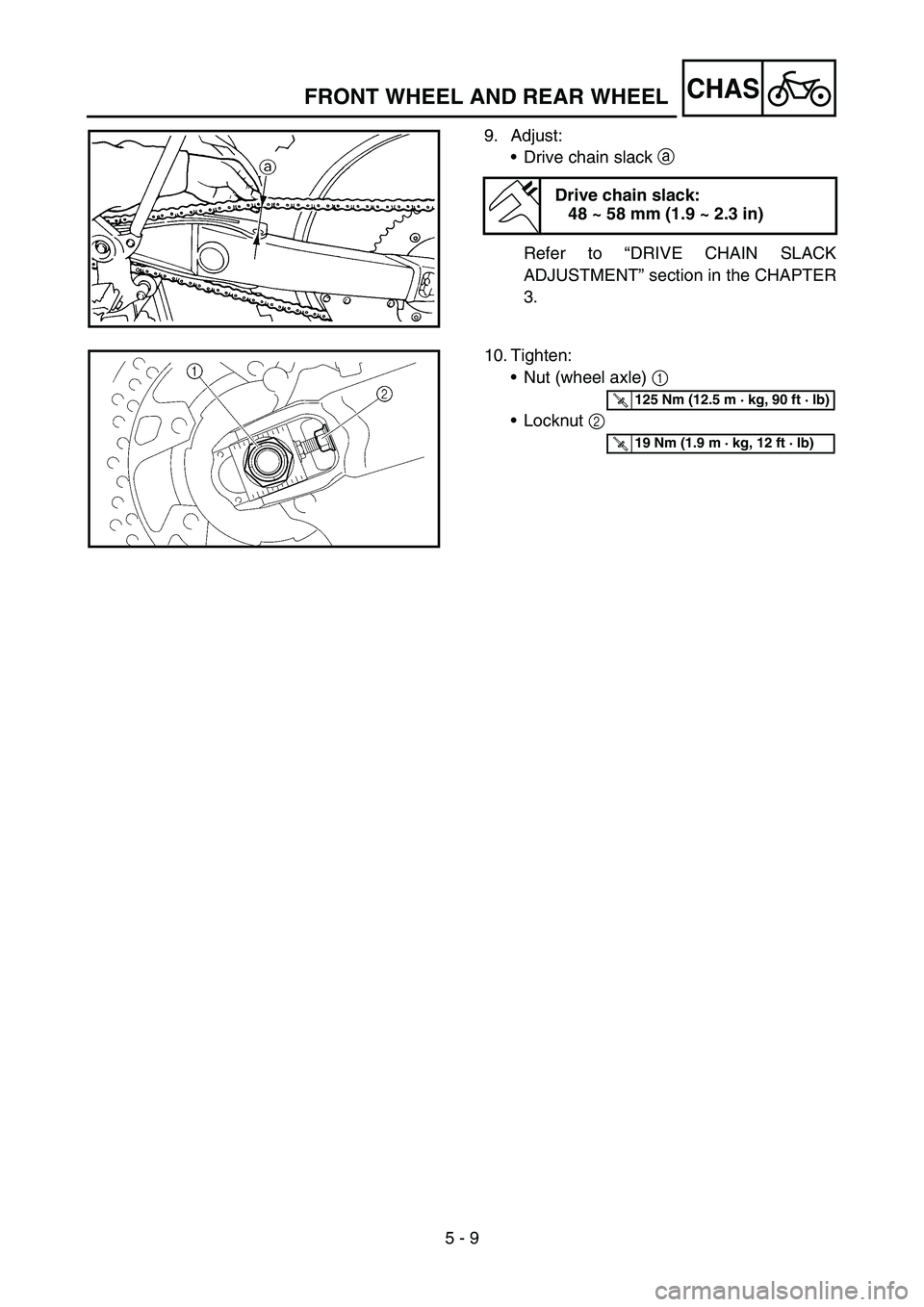

CHASFRONT WHEEL AND REAR WHEEL
9. Adjust:
Drive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAPTER
3.
Drive chain slack:
48 ~ 58 mm (1.9 ~ 2.3 in)
10. Tighten:
Nut (wheel axle) 1
Locknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..19 Nm (1.9 m · kg, 12 ft · lb)

5 - 9
CHAS
9. Einstellen:
Antriebsketten-Durchhang
a
Siehe unter “ANTRIEBSKET-
TEN-DURCHHANG EIN-
STELLEN” in KAPITEL 3.
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
10. Festziehen:
Achsmutter
1
Sicherungsmutter
2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..19 Nm (1,9 m · kg, 12 ft · lb)

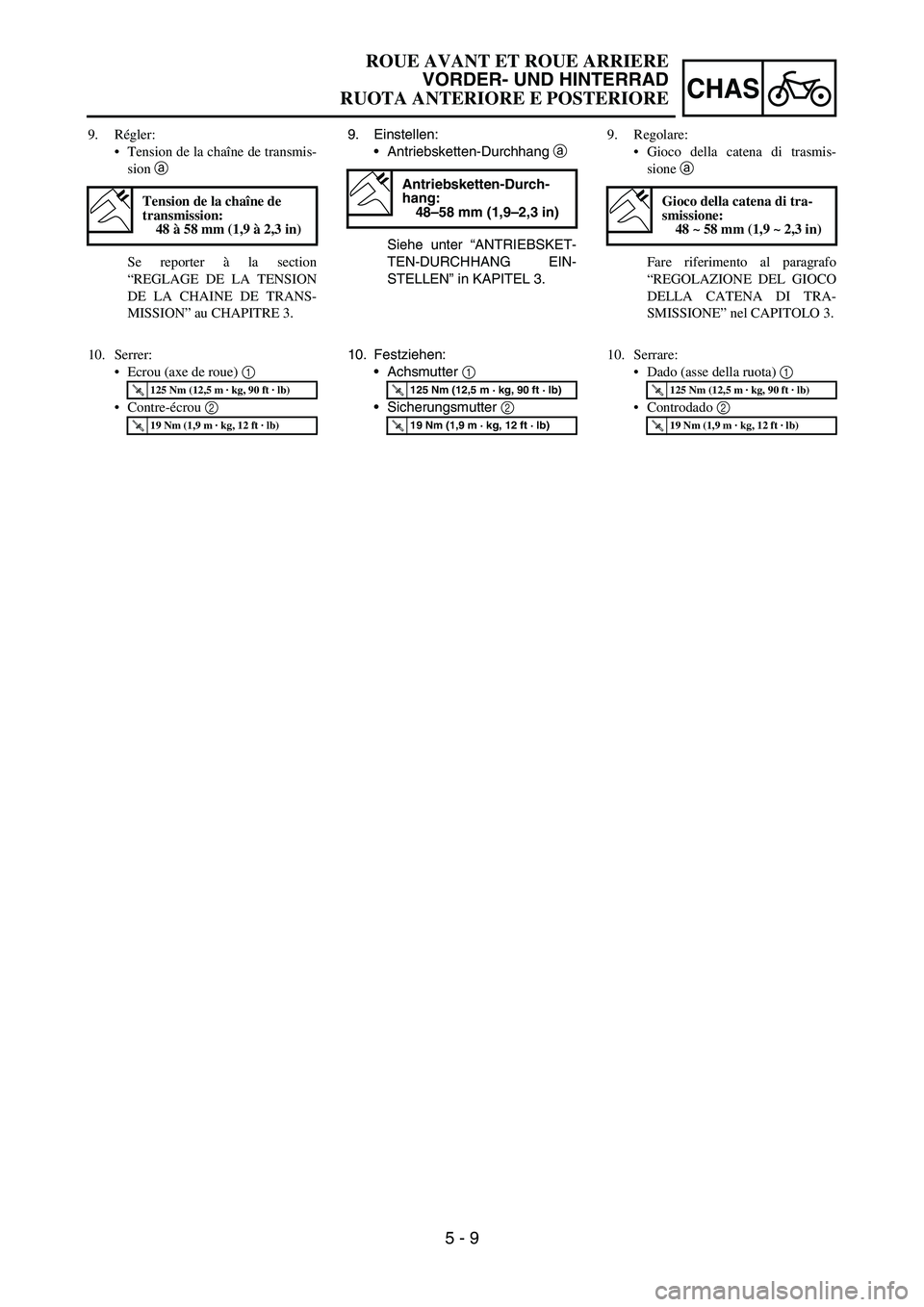

9. Régler:
Tension de la chaîne de transmis-
sion a
Se reporter à la section
“REGLAGE DE LA TENSION
DE LA CHAINE DE TRANS-
MISSION” au CHAPITRE 3.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..19 Nm (1,9 m · kg, 12 ft · lb)
9. Regolare:
Gioco della catena di trasmis-
sione a
Fare riferimento al paragrafo
“REGOLAZIONE DEL GIOCO
DELLA CATENA DI TRA-
SMISSIONE” nel CAPITOLO 3.
Gioco della catena di tra-
smissione:
48 ~ 58 mm (1,9 ~ 2,3 in)
10. Serrare:
Dado (asse della ruota) 1
Controdado 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..19 Nm (1,9 m · kg, 12 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 10

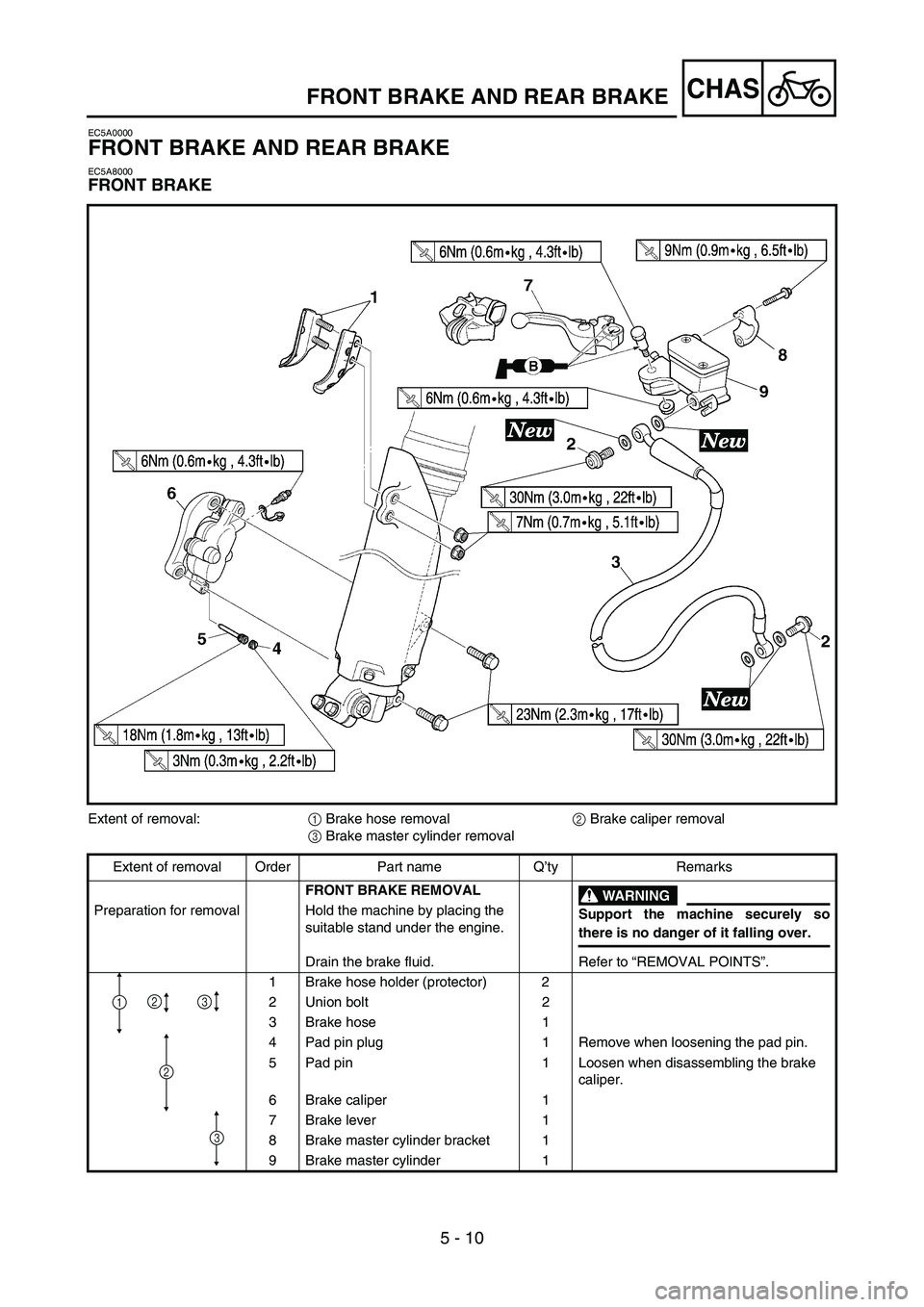

CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
Extent of removal:
1 Brake hose removal
2 Brake caliper removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
FRONT BRAKE REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake hose holder (protector) 2
2 Union bolt 2
3 Brake hose 1
4 Pad pin plug 1 Remove when loosening the pad pin.
5 Pad pin 1 Loosen when disassembling the brake
caliper.
6 Brake caliper 1
7Brake lever 1
8 Brake master cylinder bracket 1
9 Brake master cylinder 1
3
3
2
2
1

5 - 10
CHAS

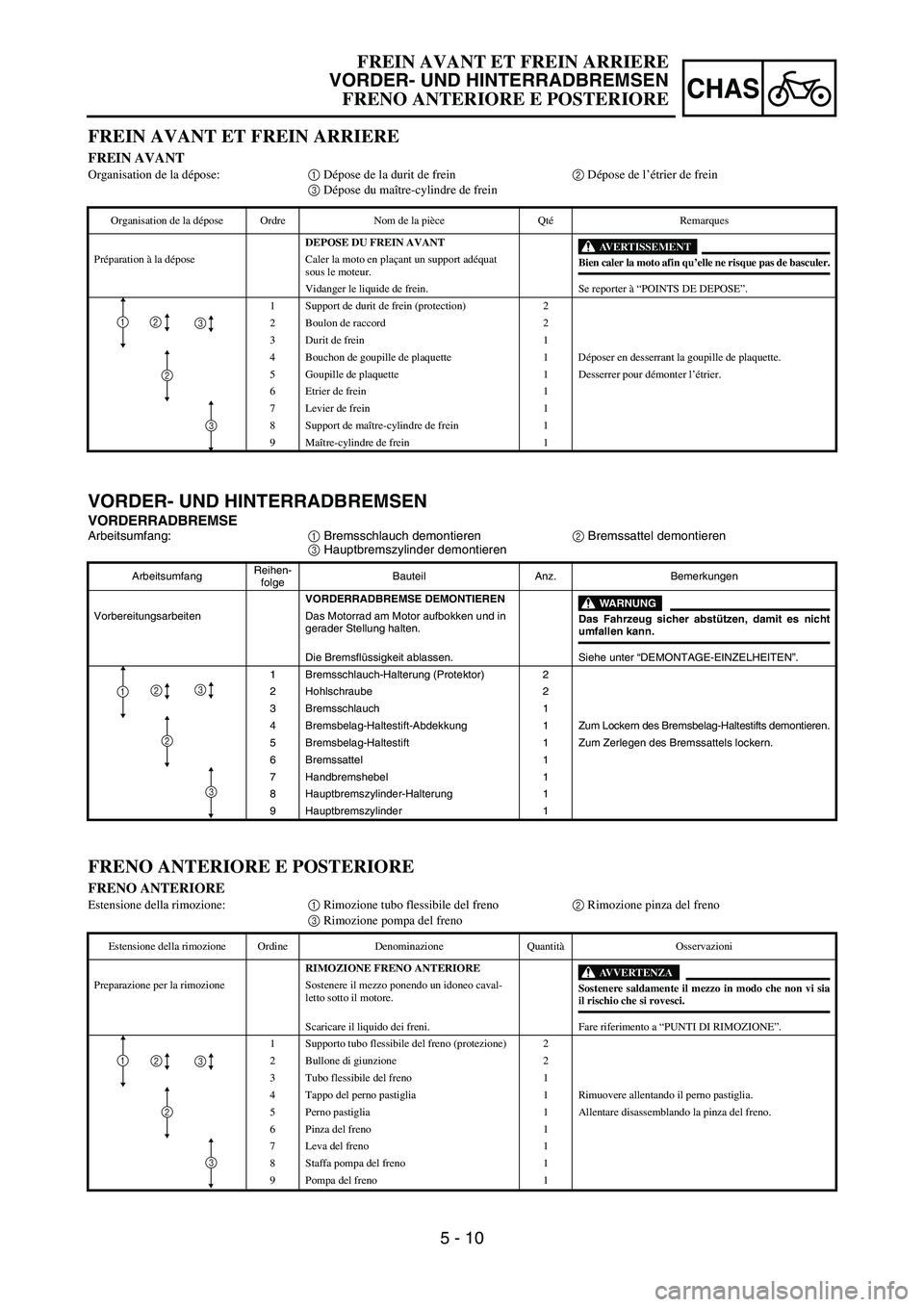

VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSEArbeitsumfang:
1 Bremsschlauch demontieren
2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1 Bremsschlauch-Halterung (Protektor) 2
2 Hohlschraube 2
3 Bremsschlauch 1
4 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontieren.
5 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
6 Bremssattel 1
7 Handbremshebel 1
8 Hauptbremszylinder-Halterung 1
9 Hauptbremszylinder 1
12
2
3
3
FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose de la durit de frein2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de basculer. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Support de durit de frein (protection) 2
2 Boulon de raccord 2
3 Durit de frein 1
4 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
5 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
6 Etrier de frein 1
7 Levier de frein 1
8 Support de maître-cylindre de frein 1
9Maître-cylindre de frein 1
12
2
3
3
FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE
Estensione della rimozione:1 Rimozione tubo flessibile del freno2 Rimozione pinza del freno
3 Rimozione pompa del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FRENO ANTERIORE
AVVERTENZA
Sostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Scaricare il liquido dei freni. Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Supporto tubo flessibile del freno (protezione) 2
2 Bullone di giunzione 2
3 Tubo flessibile del freno 1
4 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
5 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
6 Pinza del freno 1
7 Leva del freno 1
8 Staffa pompa del freno 1
9 Pompa del freno 1
12
2
3
3
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE

5 - 11
CHAS
EC5A8100

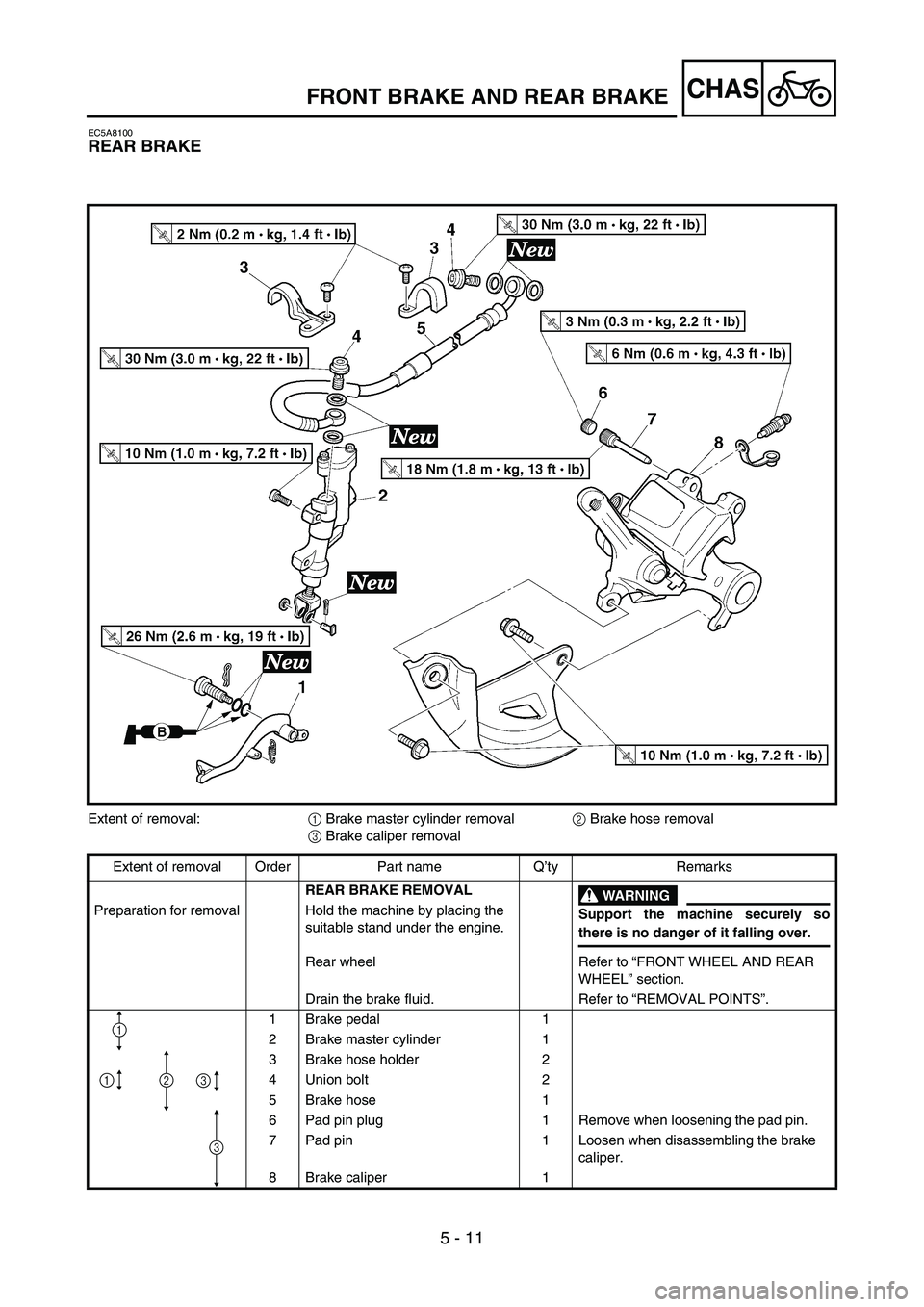

REAR BRAKE
Extent of removal:
1 Brake master cylinder removal
2 Brake hose removal
3 Brake caliper removal
Extent of removal Order Part name Q’ty Remarks
REAR BRAKE REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Brake master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the brake
caliper.
8 Brake caliper 1
3
32
1
1
FRONT BRAKE AND REAR BRAKE

5 - 11
CHAS

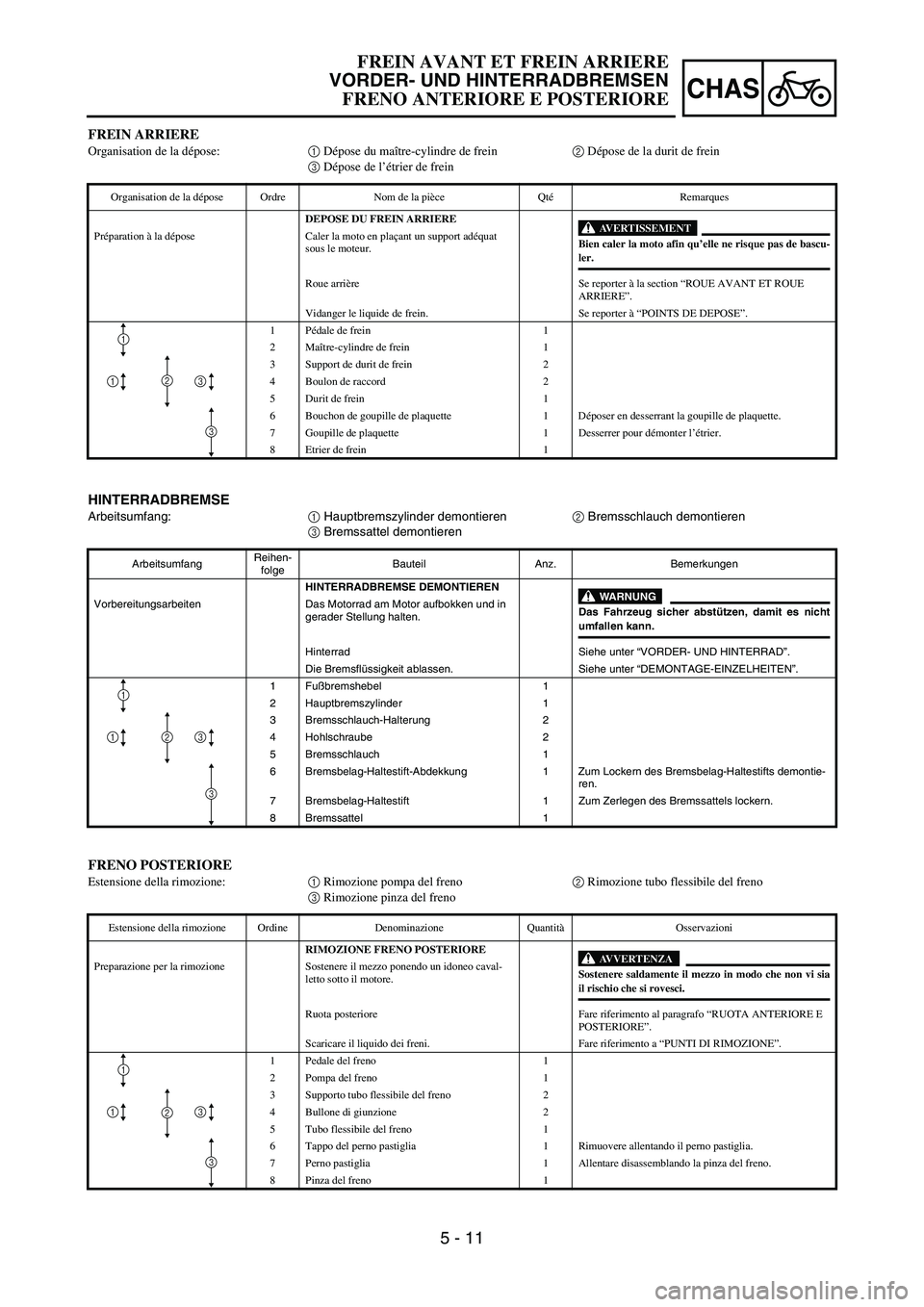

HINTERRADBREMSE
Arbeitsumfang:
1 Hauptbremszylinder demontieren
2 Bremsschlauch demontieren
3 Bremssattel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Hinterrad Siehe unter “VORDER- UND HINTERRAD”.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontie-
ren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1
2
1
13
3
FREIN ARRIERE
Organisation de la dépose:1 Dépose du maître-cylindre de frein2 Dépose de la durit de frein
3 Dépose de l’étrier de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Roue arrière Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1Pédale de frein 1
2Maître-cylindre de frein 1
3 Support de durit de frein 2
4 Boulon de raccord 2
5 Durit de frein 1
6 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
8 Etrier de frein 1
2
1
13
3
FRENO POSTERIORE
Estensione della rimozione:1 Rimozione pompa del freno 2 Rimozione tubo flessibile del freno
3 Rimozione pinza del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FRENO POSTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Ruota posteriore Fare riferimento al paragrafo “RUOTA ANTERIORE E
POSTERIORE”.
Scaricare il liquido dei freni. Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Pedale del freno 1
2 Pompa del freno 1
3 Supporto tubo flessibile del freno 2
4 Bullone di giunzione 2
5 Tubo flessibile del freno 1
6 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
7 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
8 Pinza del freno 1
1
132
3
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE

5 - 12
CHAS

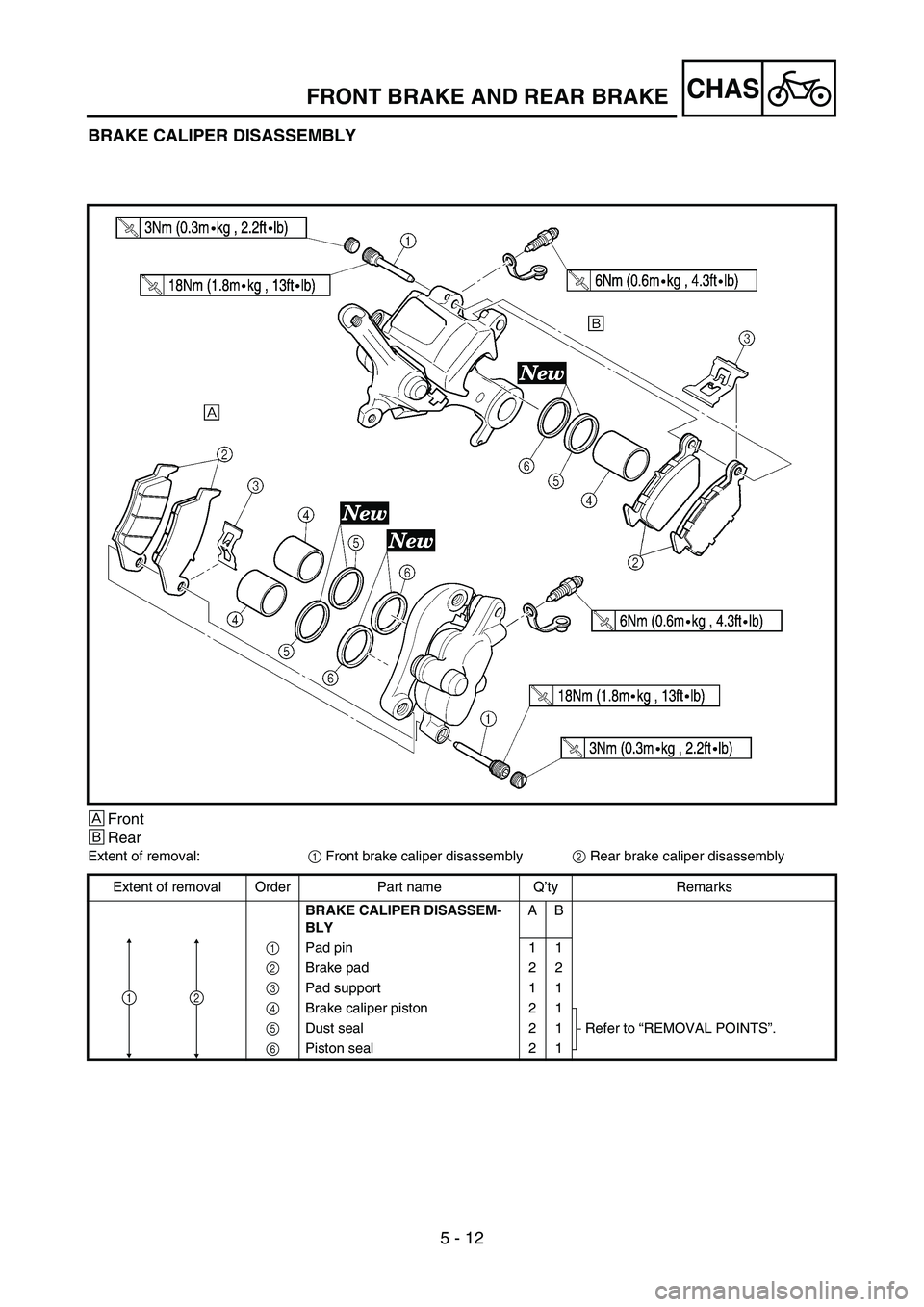

BRAKE CALIPER DISASSEMBLY
ÈFront
ÉRear
Extent of removal:
1 Front brake caliper disassembly
2 Rear brake caliper disassembly
Extent of removal Order Part name Q’ty Remarks
BRAKE CALIPER DISASSEM-
BLYAB
1 Pad pin 1 1
2 Brake pad 2 2
3 Pad support 1 1
4 Brake caliper piston 2 1
Refer to “REMOVAL POINTS”.
5 Dust seal 2 1
6 Piston seal 2 1
21
FRONT BRAKE AND REAR BRAKE

5 - 12
CHAS
BREMSSATTEL ZERLEGEN
ÈVorn
ÉHinten
Arbeitsumfang:
1 Vorderrad-Bremssattel zerlegen
2 Hinterrad-Bremssattel zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
BREMSSATTEL ZERLEGEN
AB
1
Bremsbelag-Haltestift 1 1
2
Scheibenbremsbelag 2 2
3
Scheibenbremsbelag-Träger 1 1
4
Bremskolben 2 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5
Staubschutzring 2 1
6
Bremskolben-Dichtring 2 1
21

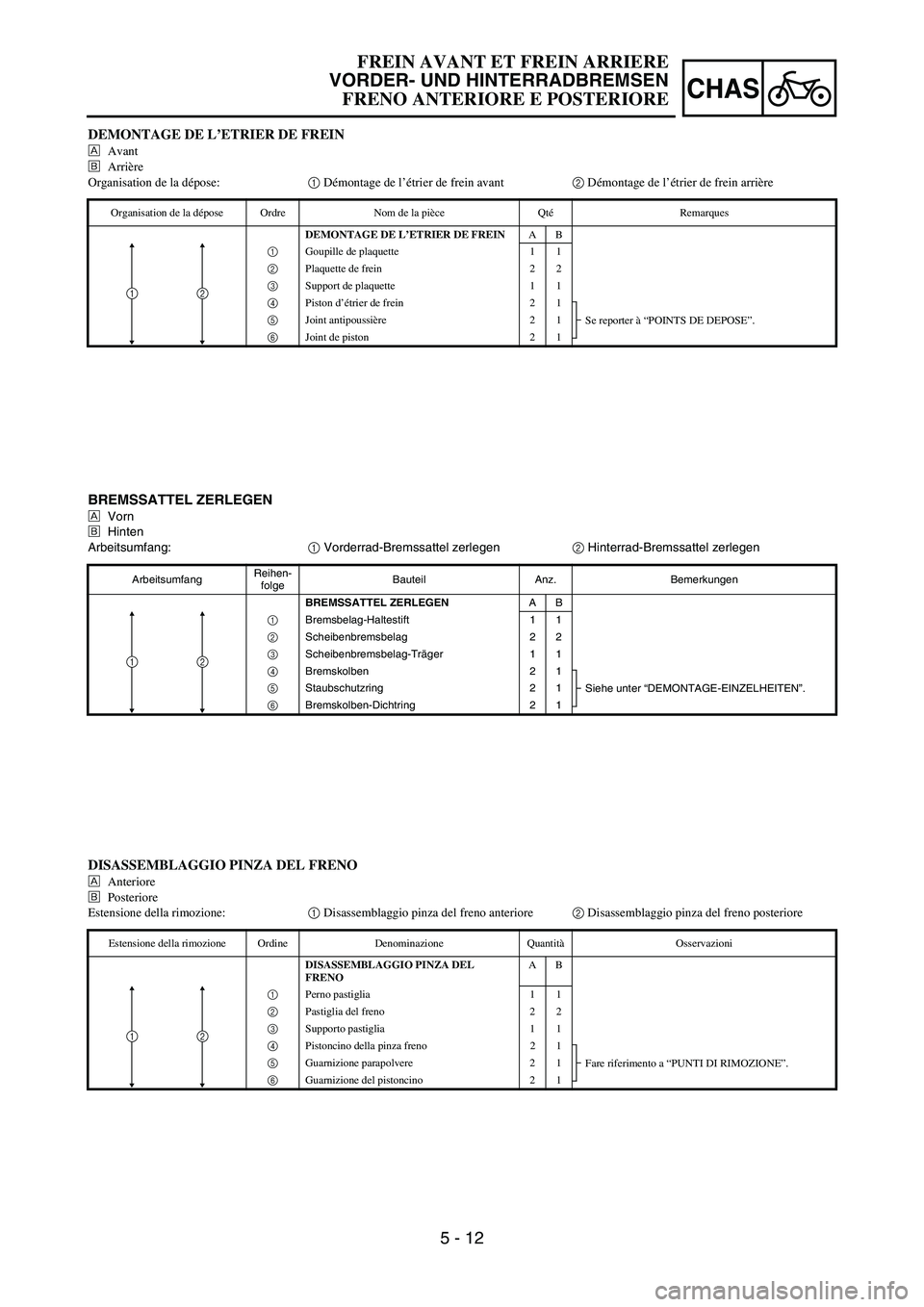

DEMONTAGE DE L’ETRIER DE FREIN
ÈAvant
ÉArrière
Organisation de la dépose:1 Démontage de l’étrier de frein avant2 Démontage de l’étrier de frein arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE L’ETRIER DE FREINAB
1
Goupille de plaquette 1 1
2
Plaquette de frein 2 2
3
Support de plaquette 1 1
4
Piston d’étrier de frein 2 1
Se reporter à “POINTS DE DEPOSE”. 5
Joint antipoussière 2 1
6
Joint de piston 2 1
21
DISASSEMBLAGGIO PINZA DEL FRENO
ÈAnteriore
ÉPosteriore
Estensione della rimozione:1 Disassemblaggio pinza del freno anteriore2 Disassemblaggio pinza del freno posteriore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO PINZA DEL
FRENOAB
1
Perno pastiglia 1 1
2
Pastiglia del freno 2 2
3
Supporto pastiglia 1 1
4
Pistoncino della pinza freno 2 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 5
Guarnizione parapolvere 2 1
6
Guarnizione del pistoncino 2 1
21
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE

5 - 13

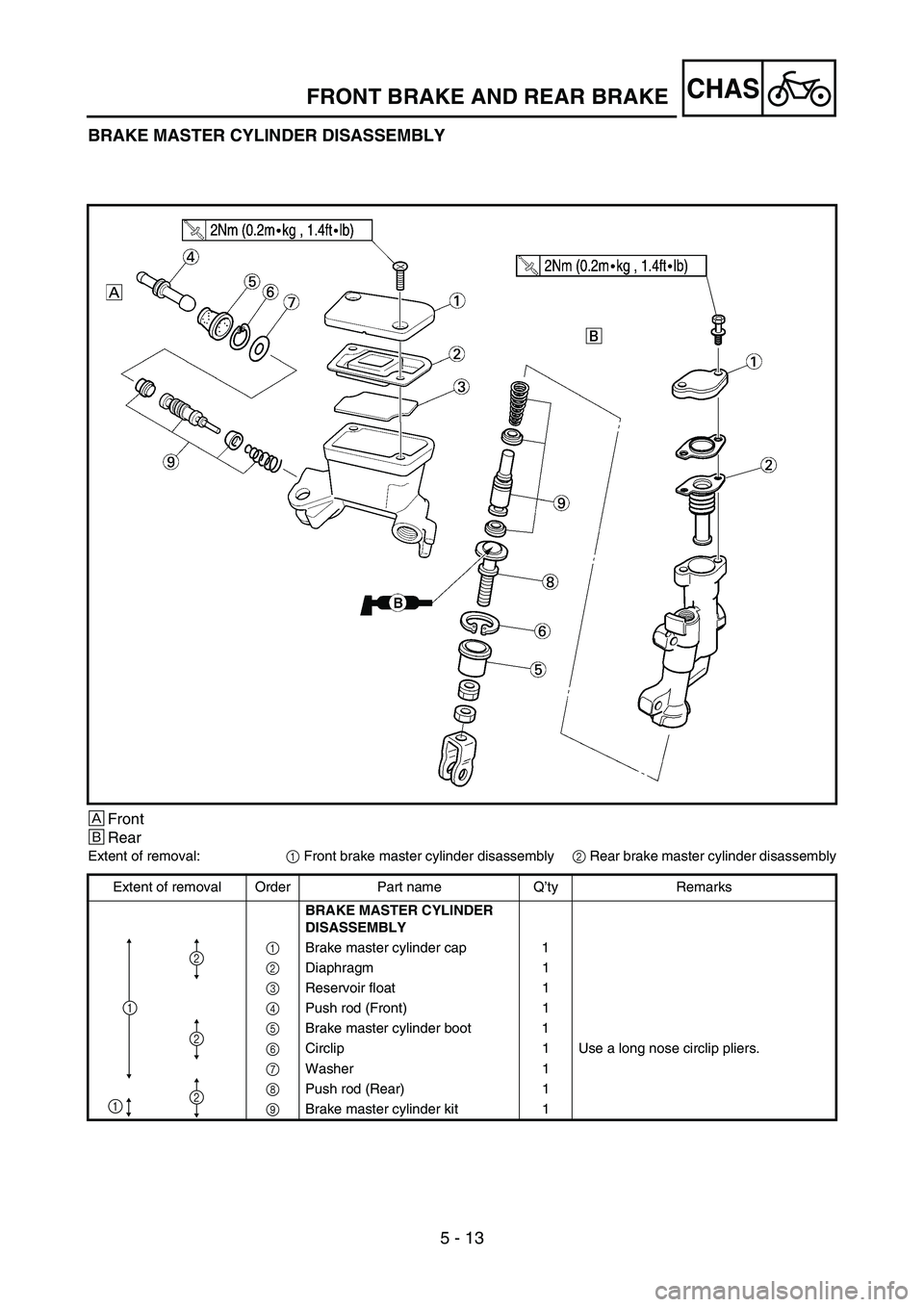

CHASFRONT BRAKE AND REAR BRAKE
BRAKE MASTER CYLINDER DISASSEMBLY
ÈFront
ÉRear
Extent of removal:
1 Front brake master cylinder disassembly
2 Rear brake master cylinder disassembly
Extent of removal Order Part name Q’ty Remarks
BRAKE MASTER CYLINDER
DISASSEMBLY
1 Brake master cylinder cap 1
2 Diaphragm 1
3 Reservoir float 1
4 Push rod (Front) 1
5 Brake master cylinder boot 1
6 Circlip 1 Use a long nose circlip pliers.
7 Washer 1
8 Push rod (Rear) 1
9 Brake master cylinder kit 1
2
2
2
1
1
