ENG

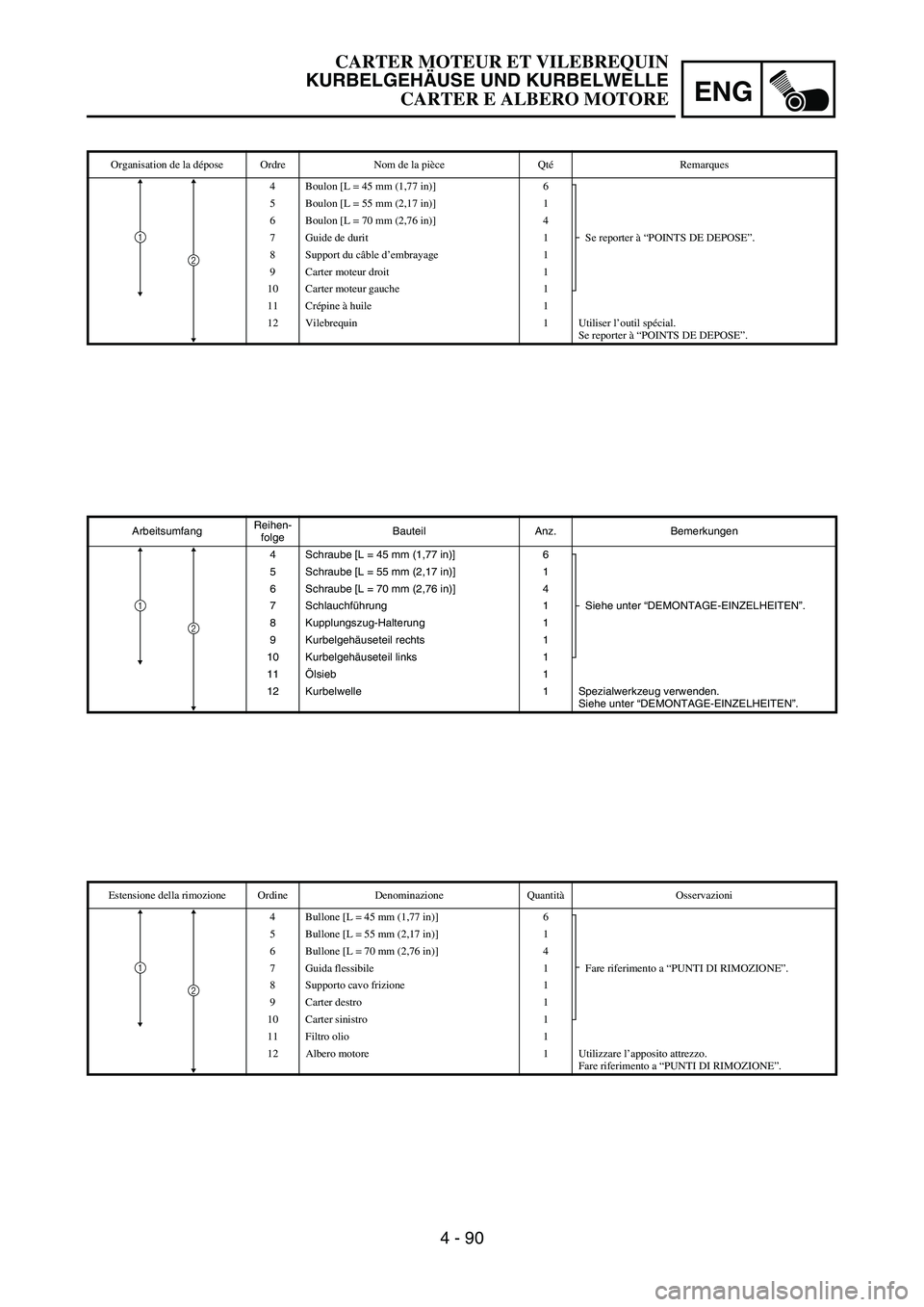

4 - 90
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
4 Schraube [L = 45 mm (1,77 in)] 6
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5 Schraube [L = 55 mm (2,17 in)] 1
6 Schraube [L = 70 mm (2,76 in)] 4
7 Schlauchführung 1
8 Kupplungszug-Halterung 1
9 Kurbelgehäuseteil rechts 1
10 Kurbelgehäuseteil links 1
11Ölsieb 1
12 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
1
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
4 Boulon [L = 45 mm (1,77 in)] 6
Se reporter à “POINTS DE DEPOSE”. 5 Boulon [L = 55 mm (2,17 in)] 1
6 Boulon [L = 70 mm (2,76 in)] 4
7 Guide de durit 1
8 Support du câble d’embrayage 1
9 Carter moteur droit 1
10 Carter moteur gauche 1
11 Crépine à huile 1
12 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
1
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
4 Bullone [L = 45 mm (1,77 in)] 6
Fare riferimento a “PUNTI DI RIMOZIONE”. 5 Bullone [L = 55 mm (2,17 in)] 1
6 Bullone [L = 70 mm (2,76 in)] 4
7 Guida flessibile 1
8 Supporto cavo frizione 1
9 Carter destro 1
10 Carter sinistro 1
11 Filtro olio 1
12 Albero motore 1 Utilizzare l’apposito attrezzo.
Fare riferimento a “PUNTI DI RIMOZIONE”.
2
1
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 91

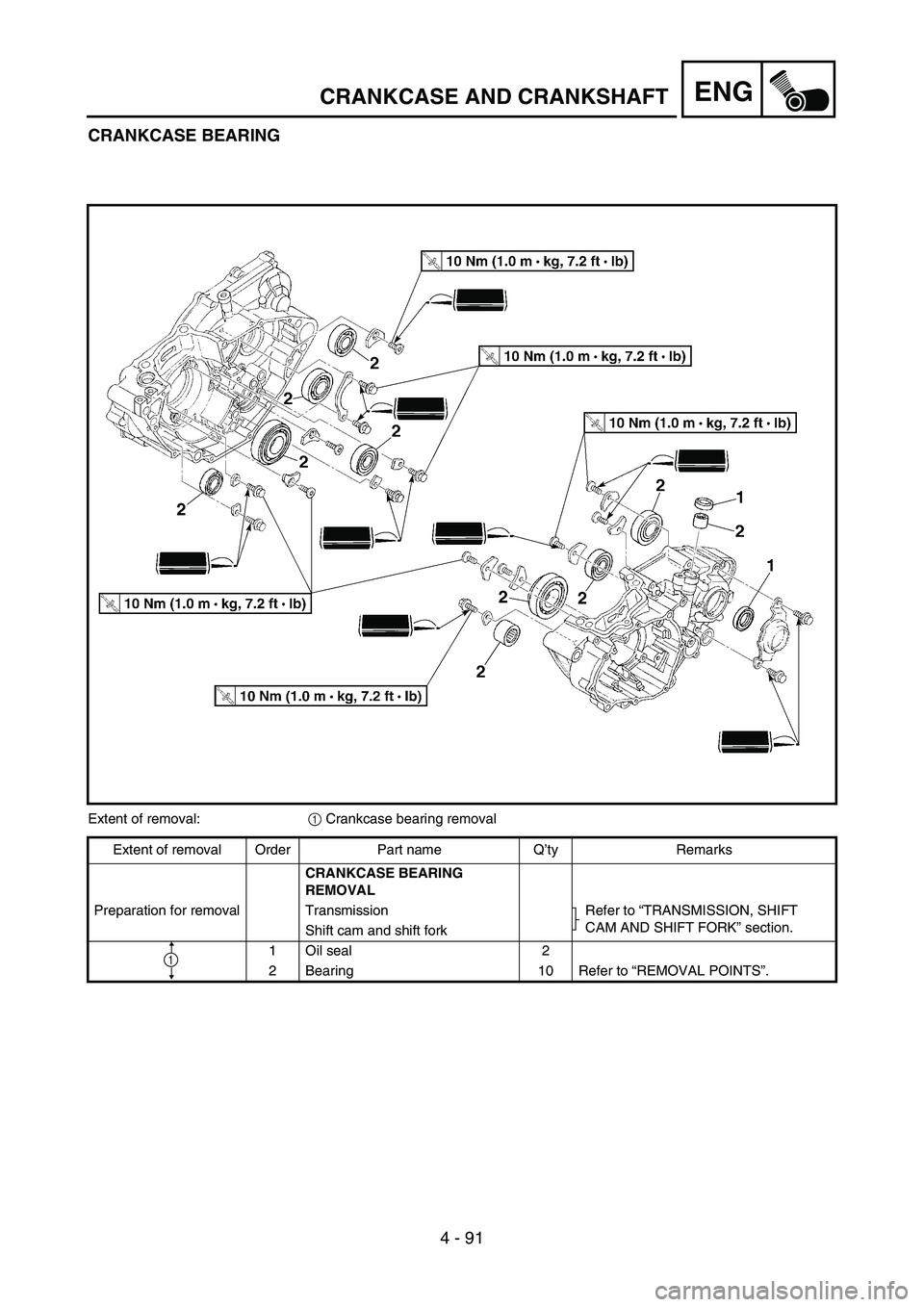

ENGCRANKCASE AND CRANKSHAFT
CRANKCASE BEARING
Extent of removal:
1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission Refer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
Shift cam and shift fork
1 Oil seal 2
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

ENG
4 - 91
KURBELGEHÄUSE-LAGER
Arbeitsumfang:
1 Kurbelgehäuse-Lager demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE-LAGER DEMONTIE-
REN
Vorbereitungsarbeiten Getriebe Siehe unter “GETRIEBE, SCHALTWALZE UND
SCHALTGABELN”.
Schaltwalze und Schaltgabeln
1 Dichtring 2
2 Lager 10 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1

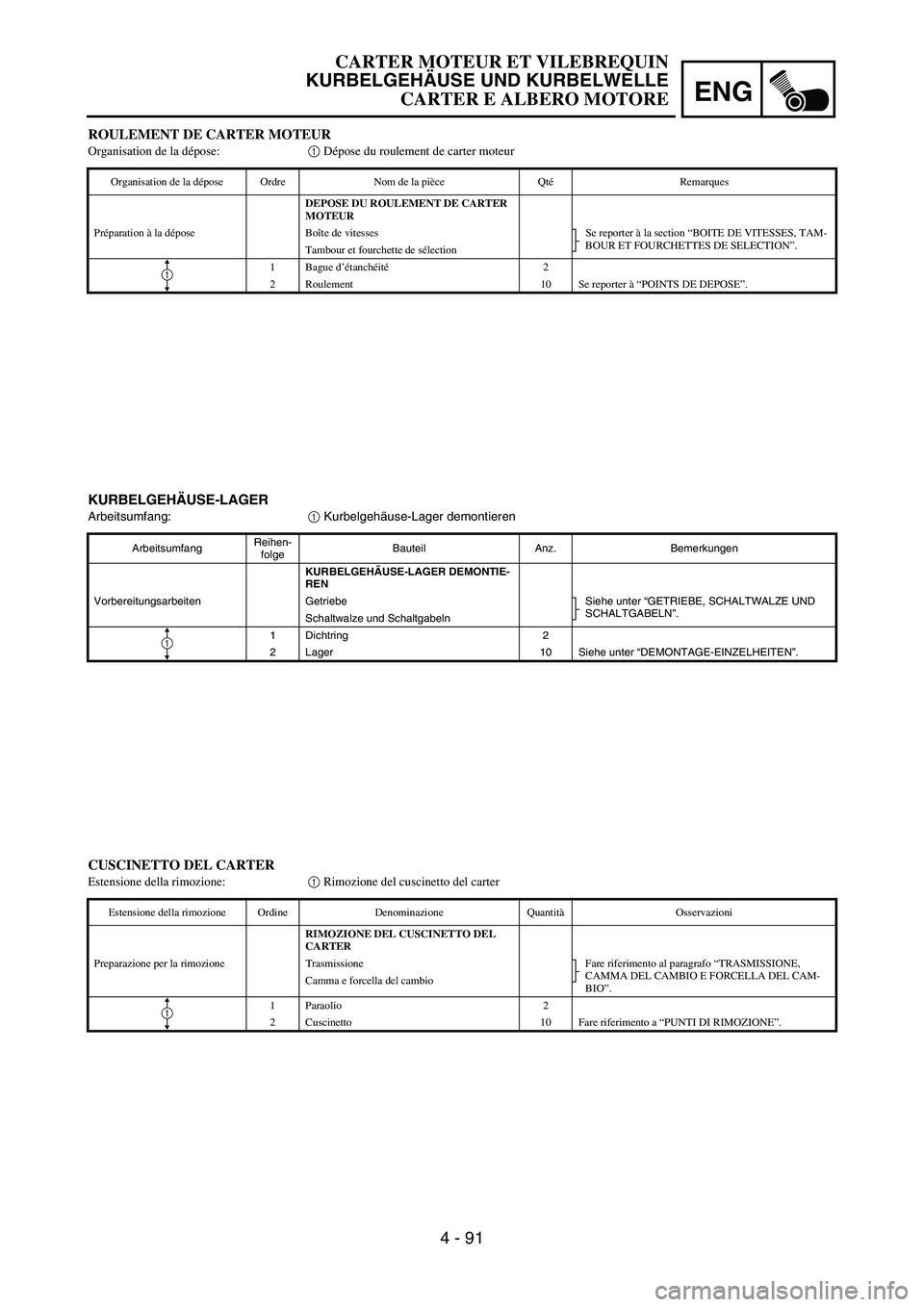

ROULEMENT DE CARTER MOTEUR
Organisation de la dépose:1 Dépose du roulement de carter moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU ROULEMENT DE CARTER
MOTEUR
Préparation à la dépose Boîte de vitesses Se reporter à la section “BOITE DE VITESSES, TAM-
BOUR ET FOURCHETTES DE SELECTION”.
Tambour et fourchette de sélection
1 Bague d’étanchéité2
2 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1
CUSCINETTO DEL CARTER
Estensione della rimozione:1 Rimozione del cuscinetto del carter
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CUSCINETTO DEL
CARTER
Preparazione per la rimozione Trasmissione Fare riferimento al paragrafo “TRASMISSIONE,
CAMMA DEL CAMBIO E FORCELLA DEL CAM-
BIO”. Camma e forcella del cambio
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 92

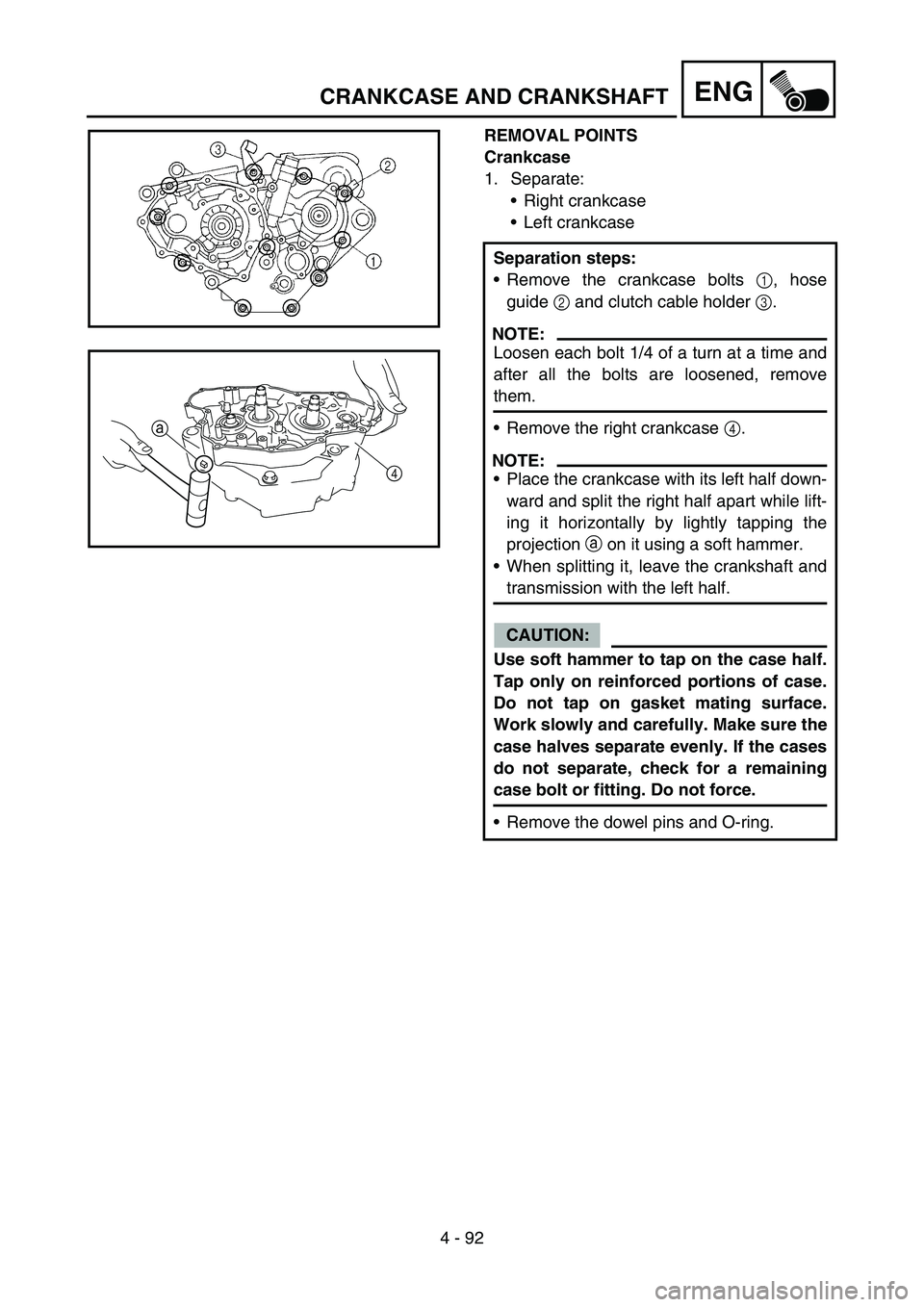

ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Right crankcase
Left crankcase
Separation steps:
Remove the crankcase bolts 1, hose
guide 2 and clutch cable holder 3.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
Remove the right crankcase 4.
NOTE:
Place the crankcase with its left half down-
ward and split the right half apart while lift-
ing it horizontally by lightly tapping the
projection a on it using a soft hammer.
When splitting it, leave the crankshaft and
transmission with the left half.
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If the cases
do not separate, check for a remaining
case bolt or fitting. Do not force.
Remove the dowel pins and O-ring.
a
4

ENG
4 - 92

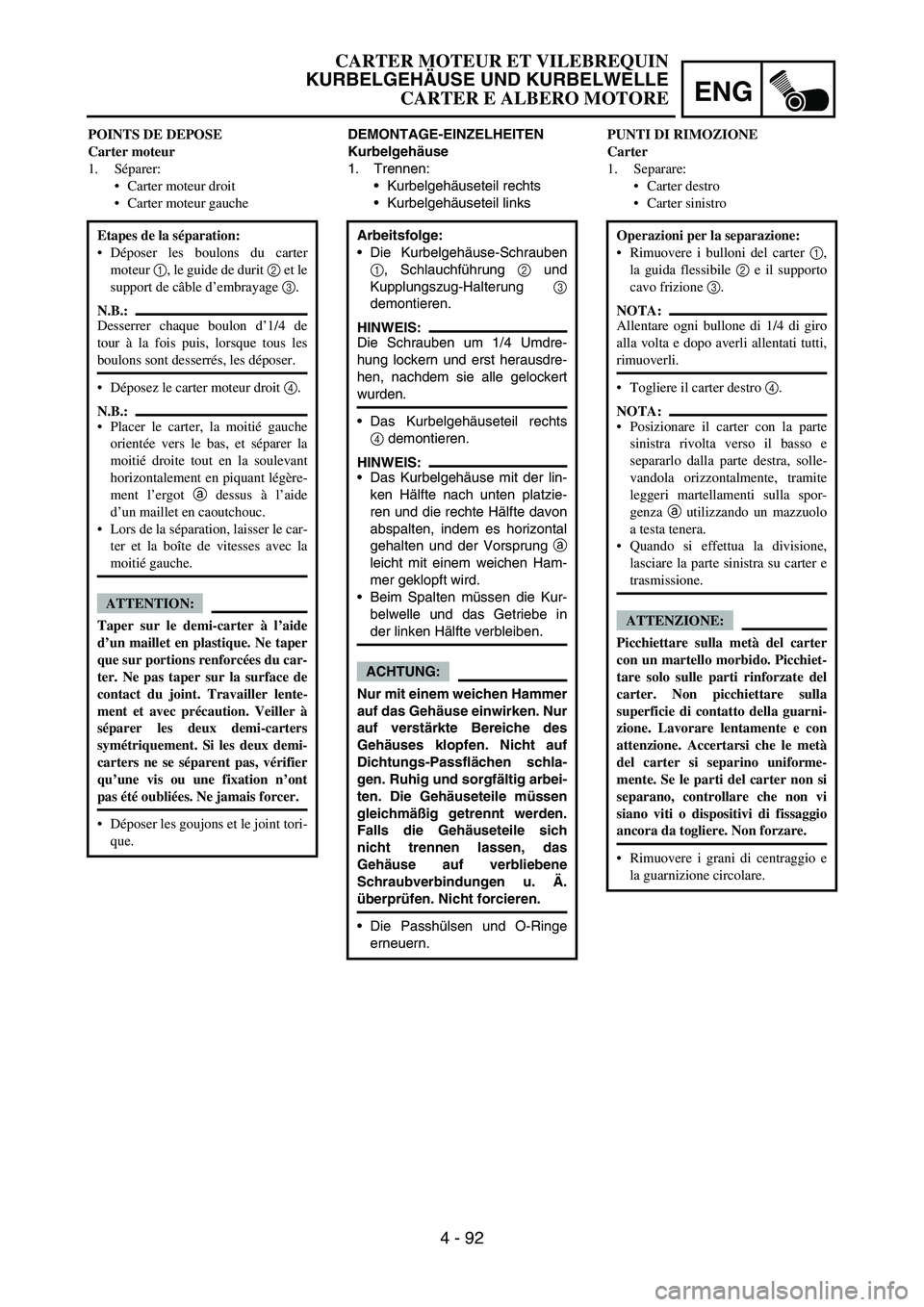

DEMONTAGE-EINZELHEITEN
Kurbelgehäuse
1. Trennen:
Kurbelgehäuseteil rechts
Kurbelgehäuseteil links
Arbeitsfolge:
Die Kurbelgehäuse-Schrauben
1, Schlauchführung
2 und
Kupplungszug-Halterung
3
demontieren.
HINWEIS:
Die Schrauben um 1/4 Umdre-
hung lockern und erst herausdre-
hen, nachdem sie alle gelockert
wurden.
Das Kurbelgehäuseteil rechts
4 demontieren.
HINWEIS:
Das Kurbelgehäuse mit der lin-
ken Hälfte nach unten platzie-
ren und die rechte Hälfte davon
abspalten, indem es horizontal
gehalten und der Vorsprung
a
leicht mit einem weichen Ham-
mer geklopft wird.
Beim Spalten müssen die Kur-
belwelle und das Getriebe in
der linken Hälfte verbleiben.
ACHTUNG:
Nur mit einem weichen Hammer
auf das Gehäuse einwirken. Nur
auf verstärkte Bereiche des
Gehäuses klopfen. Nicht auf
Dichtungs-Passflächen schla-
gen. Ruhig und sorgfältig arbei-
ten. Die Gehäuseteile müssen
gleichmäßig getrennt werden.
Falls die Gehäuseteile sich
nicht trennen lassen, das
Gehäuse auf verbliebene
Schraubverbindungen u. Ä.
überprüfen. Nicht forcieren.
Die Passhülsen und O-Ringe
erneuern.
POINTS DE DEPOSE
Carter moteur
1. Séparer:
Carter moteur droit
Carter moteur gauche
Etapes de la séparation:
Déposer les boulons du carter
moteur 1, le guide de durit 2 et le
support de câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
Déposez le carter moteur droit 4.
N.B.:
Placer le carter, la moitié gauche
orientée vers le bas, et séparer la
moitié droite tout en la soulevant
horizontalement en piquant légère-
ment l’ergot a dessus à l’aide
d’un maillet en caoutchouc.
Lors de la séparation, laisser le car-
ter et la boîte de vitesses avec la
moitié gauche.
ATTENTION:
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur portions renforcées du car-
ter. Ne pas taper sur la surface de
contact du joint. Travailler lente-
ment et avec précaution. Veiller à
séparer les deux demi-carters
symétriquement. Si les deux demi-
carters ne se séparent pas, vérifier
qu’une vis ou une fixation n’ont
pas été oubliées. Ne jamais forcer.
Déposer les goujons et le joint tori-
que.
PUNTI DI RIMOZIONE
Carter
1. Separare:
Carter destro
Carter sinistro
Operazioni per la separazione:
Rimuovere i bulloni del carter 1,
la guida flessibile 2 e il supporto
cavo frizione 3.
NOTA:
Allentare ogni bullone di 1/4 di giro
alla volta e dopo averli allentati tutti,
rimuoverli.
Togliere il carter destro 4.
NOTA:
Posizionare il carter con la parte
sinistra rivolta verso il basso e
separarlo dalla parte destra, solle-
vandola orizzontalmente, tramite
leggeri martellamenti sulla spor-
genza a utilizzando un mazzuolo
a testa tenera.
Quando si effettua la divisione,
lasciare la parte sinistra su carter e
trasmissione.
ATTENZIONE:
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla
superficie di contatto della guarni-
zione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se le parti del carter non si
separano, controllare che non vi
siano viti o dispositivi di fissaggio
ancora da togliere. Non forzare.
Rimuovere i grani di centraggio e
la guarnizione circolare.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 93

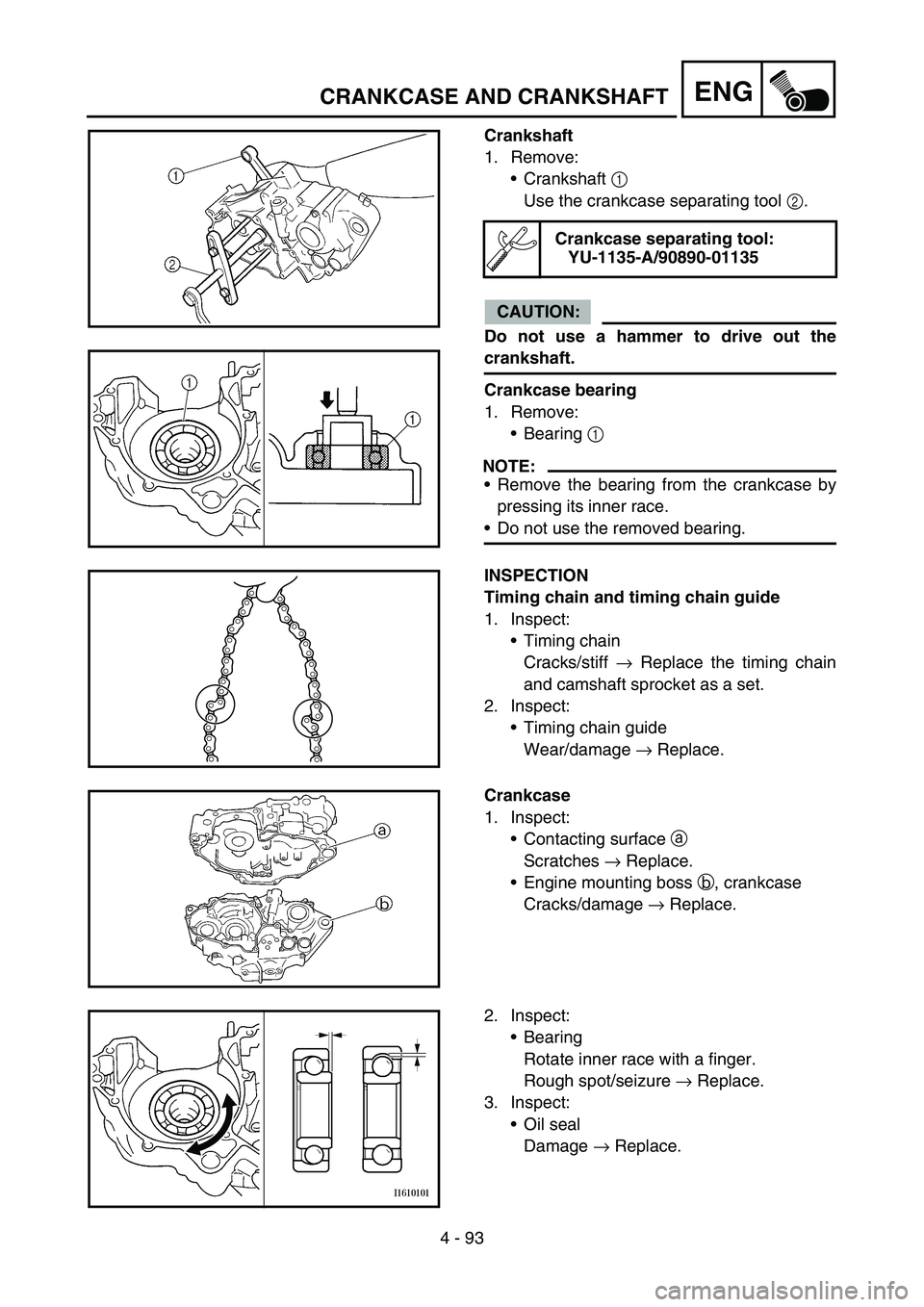

ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankcase bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race.
Do not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
Crankcase
1. Inspect:
Contacting surface a
Scratches → Replace.
Engine mounting boss b, crankcase
Cracks/damage → Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
3. Inspect:
Oil seal
Damage → Replace.

ENG
4 - 93

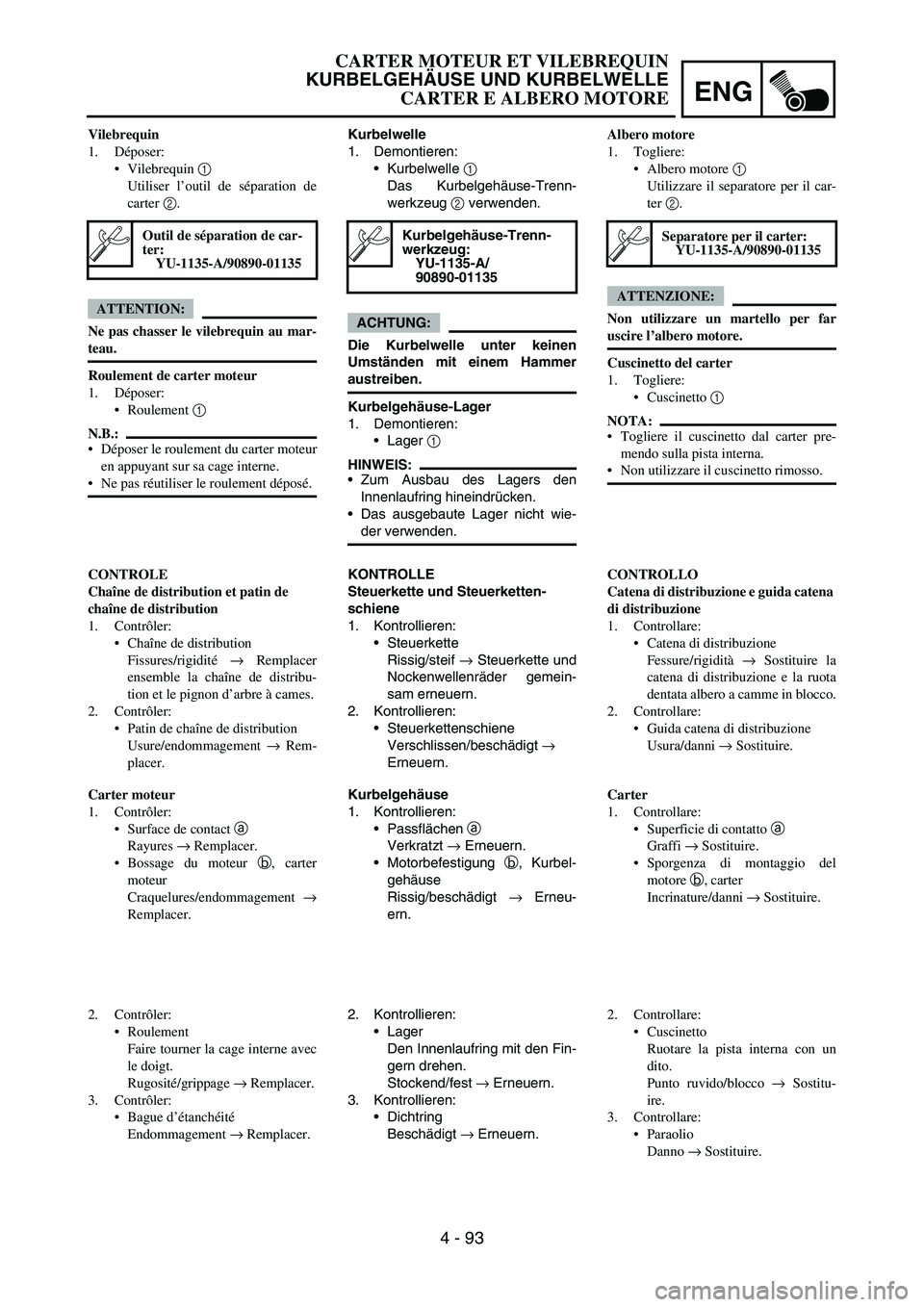

Kurbelwelle
1. Demontieren:
Kurbelwelle
1
Das Kurbelgehäuse-Trenn-
werkzeug
2 verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
Kurbelgehäuse-Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers den
Innenlaufring hineindrücken.
Das ausgebaute Lager nicht wie-
der verwenden.
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/
90890-01135
KONTROLLE
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rissig/steif
→ Steuerkette und
Nockenwellenräder gemein-
sam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt
→
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Passflächen
a
Verkratzt
→ Erneuern.
Motorbefestigung
b, Kurbel-
gehäuse
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
3. Kontrollieren:
Dichtring
Beschädigt
→ Erneuern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Roulement de carter moteur
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement du carter moteur
en appuyant sur sa cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de car-
ter:
YU-1135-A/90890-01135
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter moteur
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage du moteur b, carter
moteur
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Endommagement → Remplacer.Albero motore
1. Togliere:
Albero motore 1
Utilizzare il separatore per il car-
ter 2.
ATTENZIONE:
Non utilizzare un martello per far
uscire l’albero motore.
Cuscinetto del carter
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto dal carter pre-
mendo sulla pista interna.
Non utilizzare il cuscinetto rimosso.
Separatore per il carter:
YU-1135-A/90890-01135
CONTROLLO
Catena di distribuzione e guida catena
di distribuzione
1. Controllare:
Catena di distribuzione
Fessure/rigidità → Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in blocco.
2. Controllare:
Guida catena di distribuzione
Usura/danni → Sostituire.
Carter
1. Controllare:
Superficie di contatto a
Graffi → Sostituire.
Sporgenza di montaggio del
motore b, carter
Incrinature/danni → Sostituire.
2. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
3. Controllare:
Paraolio
Danno → Sostituire.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 94
ENGCRANKCASE AND CRANKSHAFT
EC4N4201

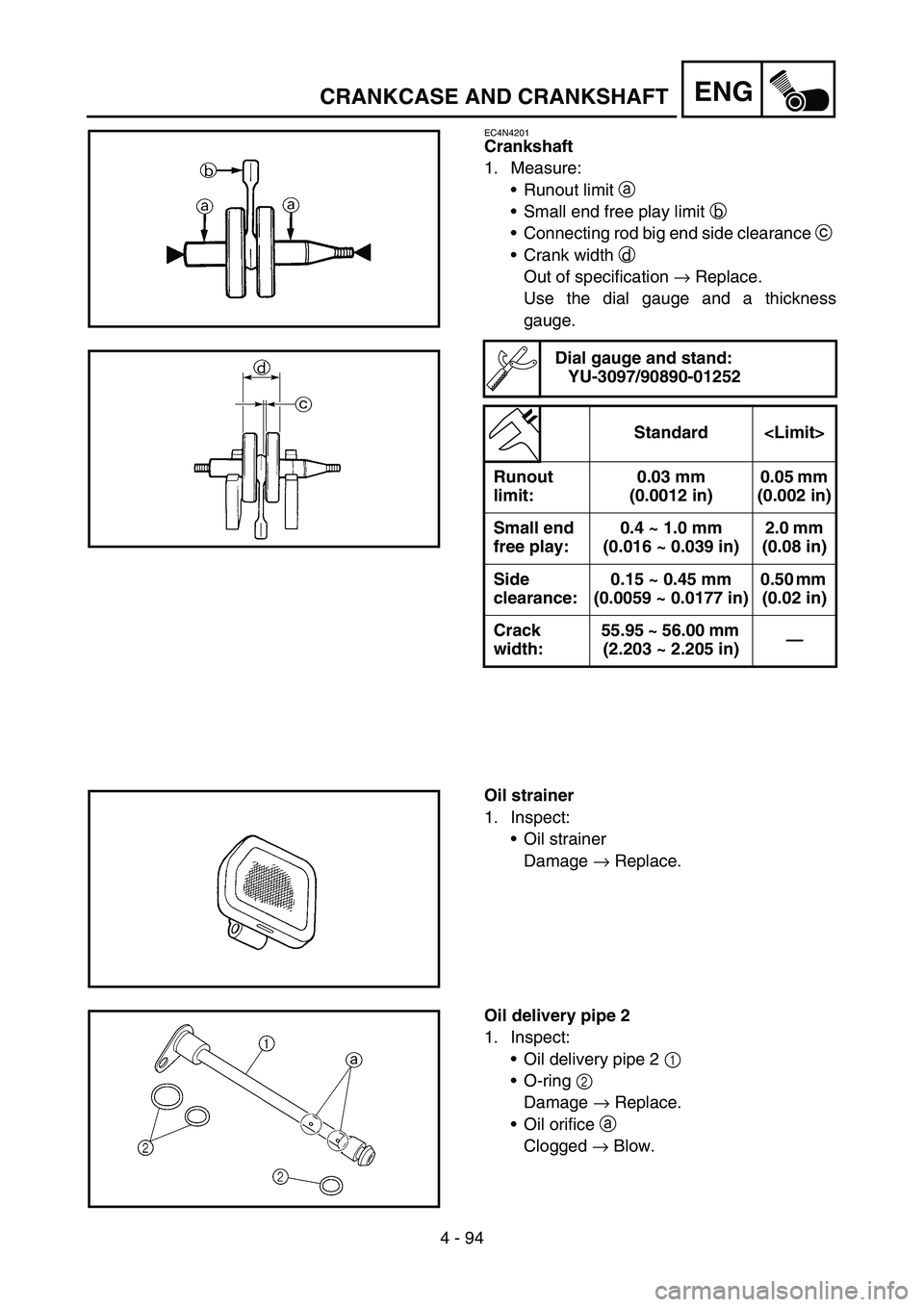

Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2 1
O-ring 2
Damage → Replace.
Oil orifice a
Clogged → Blow.

ENG
4 - 94

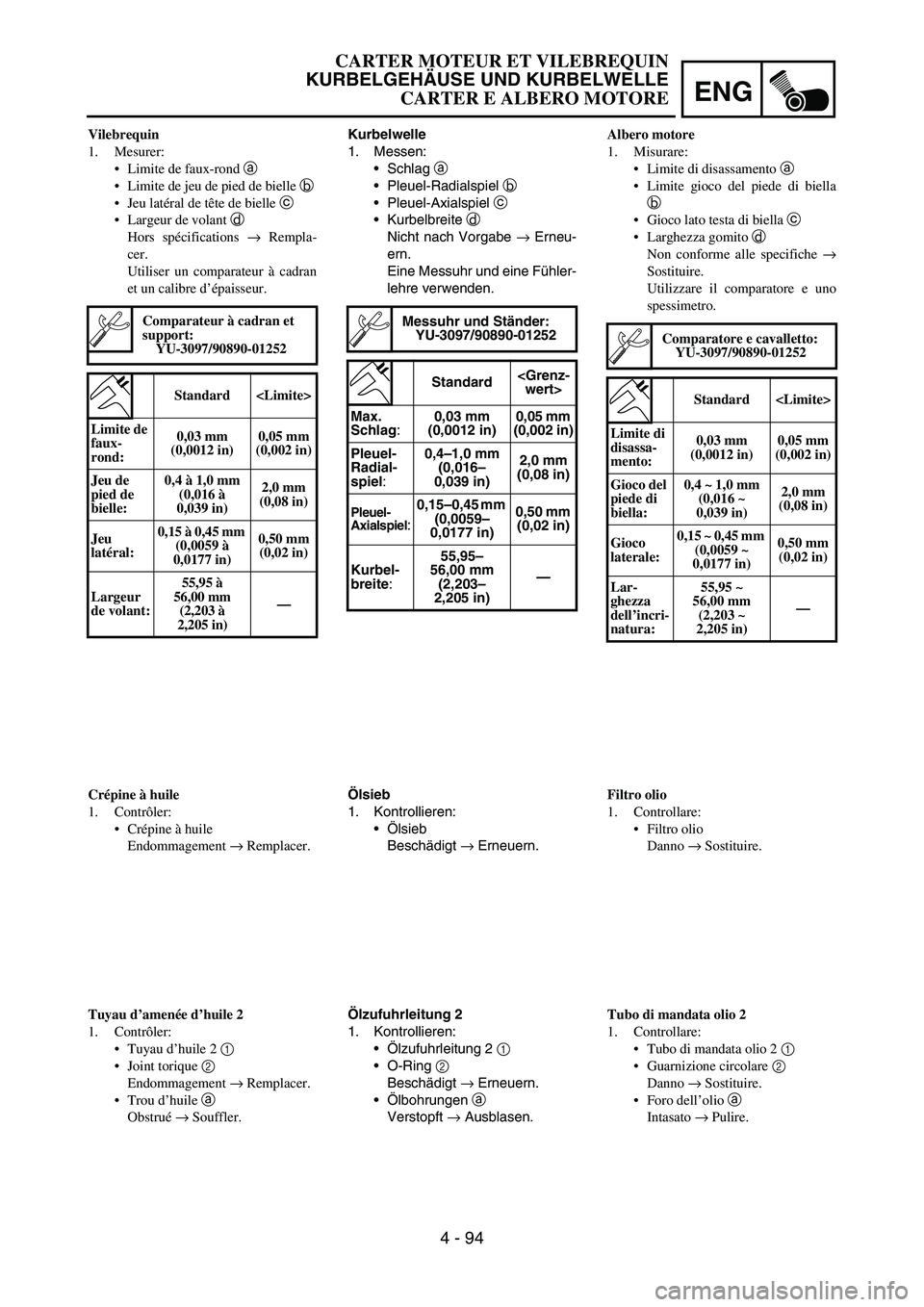

Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axialspiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:55,95–
56,00 mm
(2,203–
2,205 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
1
O-Ring
2
Beschädigt
→ Erneuern.
Ölbohrungen
a
Verstopft
→ Ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu
latéral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:55,95 à
56,00 mm
(2,203 à
2,205 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’amenée d’huile 2
1. Contrôler:
Tuyau d’huile 2 1
Joint torique 2
Endommagement → Remplacer.
Trou d’huile a
Obstrué → Souffler.Albero motore
1. Misurare:
Limite di disassamento a
Limite gioco del piede di biella
b
Gioco lato testa di biella c
Larghezza gomito d
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno
spessimetro.
Comparatore e cavalletto:
YU-3097/90890-01252
Standard
Limite di
disassa-
mento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Gioco del
piede di
biella:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Gioco
laterale:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Lar-
ghezza
dell’incri-
natura:55,95 ~
56,00 mm
(2,203 ~
2,205 in)—
Filtro olio
1. Controllare:
Filtro olio
Danno → Sostituire.
Tubo di mandata olio 2
1. Controllare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Danno → Sostituire.
Foro dell’olio a
Intasato → Pulire.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 95
ENGCRANKCASE AND CRANKSHAFT
EC4N5000

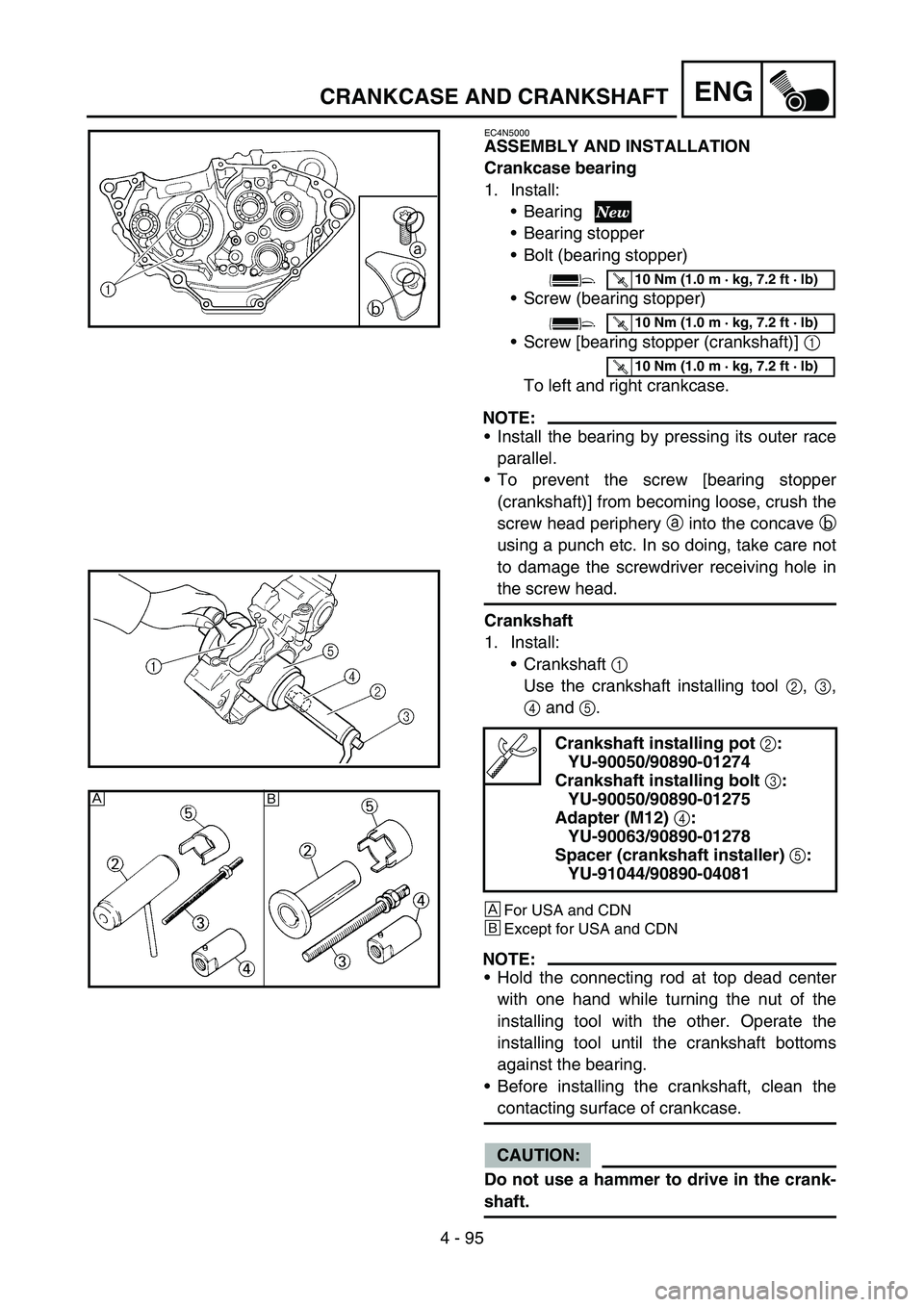

ASSEMBLY AND INSTALLATION
Crankcase bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To left and right crankcase.
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
È
For USA and CDN
ÉExcept for USA and CDN
NOTE:
Hold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
Before installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
Crankshaft installing pot
2:
YU-90050/90890-01274
Crankshaft installing bolt
3:
YU-90050/90890-01275
Adapter (M12)
4:
YU-90063/90890-01278
Spacer (crankshaft installer)
5:
YU-91044/90890-04081
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
È
É
