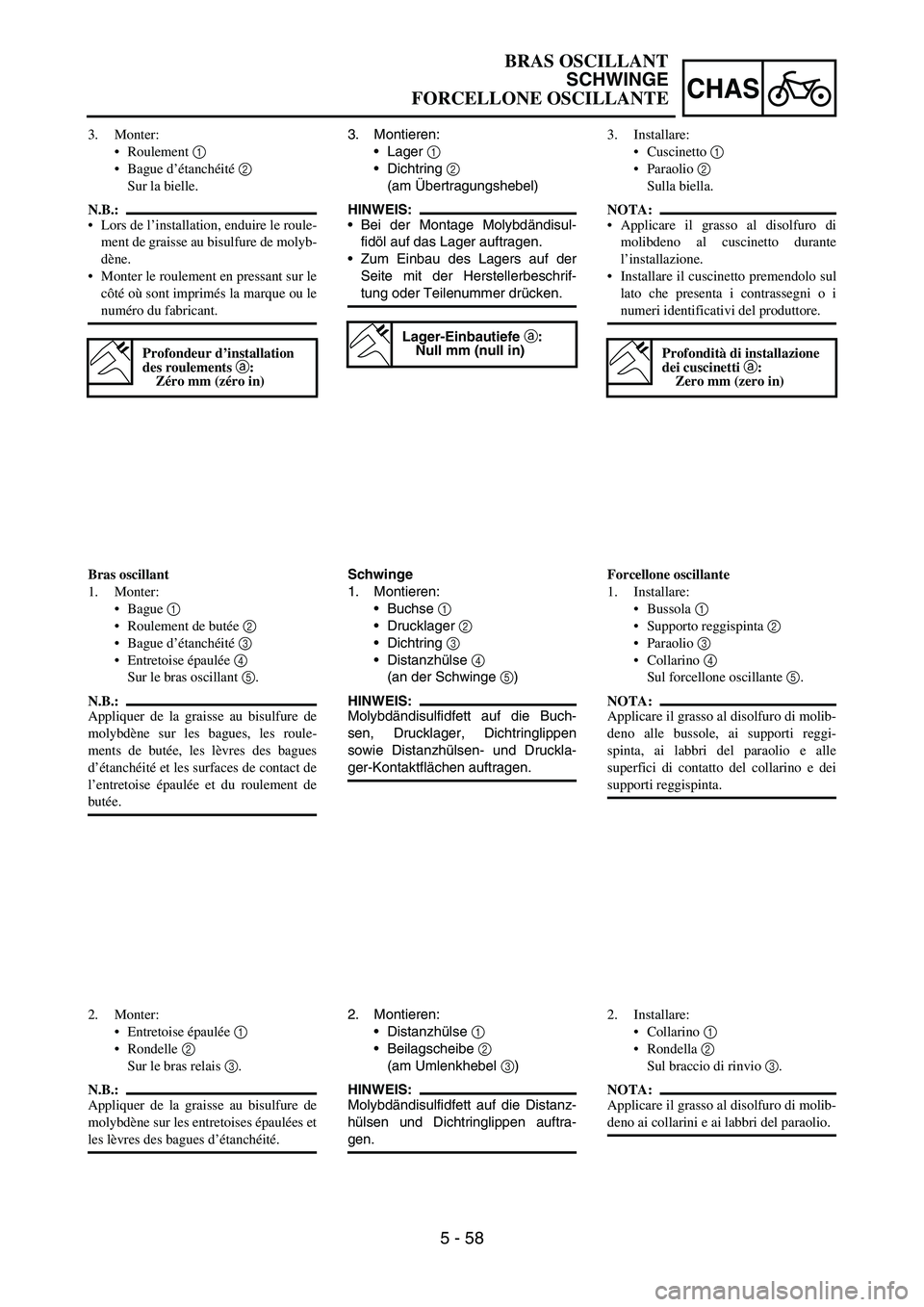

5 - 58
CHAS
3. Montieren:
Lager
1
Dichtring
2
(am Übertragungshebel)
HINWEIS:
Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschrif-
tung oder Teilenummer drücken.
Lager-Einbautiefe a:
Null mm (null in)
Schwinge
1. Montieren:
Buchse
1
Drucklager
2
Dichtring
3
Distanzhülse
4
(an der Schwinge
5)
HINWEIS:
Molybdändisulfidfett auf die Buch-
sen, Drucklager, Dichtringlippen
sowie Distanzhülsen- und Druckla-
ger-Kontaktflächen auftragen.
2. Montieren:
Distanzhülse
1
Beilagscheibe
2
(am Umlenkhebel
3)
HINWEIS:
Molybdändisulfidfett auf die Distanz-
hülsen und Dichtringlippen auftra-
gen. 3. Monter:
Roulement 1
Bague d’étanchéité 2
Sur la bielle.
N.B.:
Lors de l’installation, enduire le roule-
ment de graisse au bisulfure de molyb-
dène.
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Profondeur d’installation
des roulements a:
Zéro mm (zéro in)
Bras oscillant
1. Monter:
Bague 1
Roulement de butée 2
Bague d’étanchéité 3
Entretoise épaulée 4
Sur le bras oscillant 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les bagues, les roule-
ments de butée, les lèvres des bagues
d’étanchéité et les surfaces de contact de
l’entretoise épaulée et du roulement de
butée.
2. Monter:
Entretoise épaulée 1
Rondelle 2
Sur le bras relais 3.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les entretoises épaulées et
les lèvres des bagues d’étanchéité.3. Installare:
Cuscinetto 1
Paraolio 2
Sulla biella.
NOTA:
Applicare il grasso al disolfuro di
molibdeno al cuscinetto durante
l’installazione.
Installare il cuscinetto premendolo sul
lato che presenta i contrassegni o i
numeri identificativi del produttore.
Profondità di installazione
dei cuscinetti a:
Zero mm (zero in)
Forcellone oscillante
1. Installare:
Bussola 1
Supporto reggispinta 2
Paraolio 3
Collarino 4
Sul forcellone oscillante 5.
NOTA:
Applicare il grasso al disolfuro di molib-
deno alle bussole, ai supporti reggi-
spinta, ai labbri del paraolio e alle
superfici di contatto del collarino e dei
supporti reggispinta.
2. Installare:
Collarino 1
Rondella 2
Sul braccio di rinvio 3.
NOTA:
Applicare il grasso al disolfuro di molib-
deno ai collarini e ai labbri del paraolio.
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
Page 582 of 676

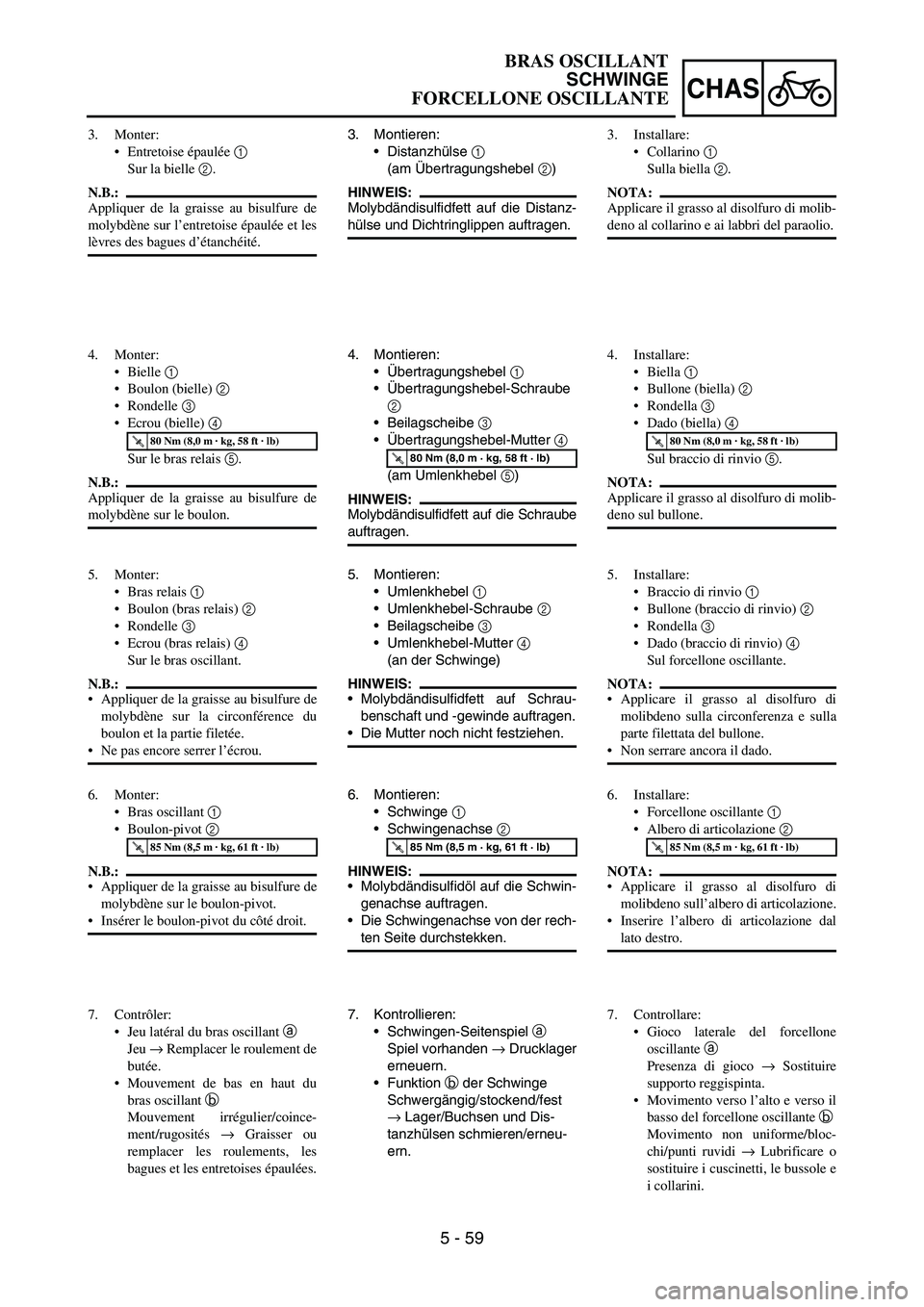

5 - 59
CHASSWINGARM
3. Install:
•Collar 1
To connecting rod 2.
NOTE:
Apply the molybdenum disulfide grease on the
collar and oil seal lips.
4. Install:
•Connecting rod 1
•Bolt (connecting rod) 2
•Washer 3
•Nut (connecting rod) 4
To relay arm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
5. Install:
•Relay arm 1
•Bolt (relay arm) 2
•Washer 3
•Nut (relay arm) 4
To swingarm.
NOTE:
•Apply the molybdenum disulfide grease on
the bolt circumference and threaded portion.
•Do not tighten the nut yet.
6. Install:
•Swingarm 1
•Pivot shaft 2
NOTE:
•Apply the molybdenum disulfide grease on
the pivot shaft.
•Insert the pivot shaft from right side.
7. Check:
•Swingarm side play a
Free play exists → Replace thrust bear-
ing.
•Swingarm up and down movement b
Unsmooth movement/binding/rough
spots → Grease or replace bearings,
bushings and collars.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
T R..85 Nm (8.5 m · kg, 61 ft · lb)
Page 583 of 676

5 - 59
CHAS
3. Montieren:
Distanzhülse
1
(am Übertragungshebel
2)
HINWEIS:
Molybdändisulfidfett auf die Distanz-
hülse und Dichtringlippen auftragen.
4. Montieren:
Übertragungshebel
1
Übertragungshebel-Schraube
2
Beilagscheibe
3
Übertragungshebel-Mutter
4
(am Umlenkhebel
5)
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Montieren:
Umlenkhebel
1
Umlenkhebel-Schraube
2
Beilagscheibe
3
Umlenkhebel-Mutter
4
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf Schrau-
benschaft und -gewinde auftragen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge
1
Schwingenachse
2
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Die Schwingenachse von der rech-
ten Seite durchstekken.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Kontrollieren:
Schwingen-Seitenspiel
a
Spiel vorhanden
→ Drucklager
erneuern.
Funktion
b der Schwinge
Schwergängig/stockend/fest
→ Lager/Buchsen und Dis-
tanzhülsen schmieren/erneu-
ern. 3. Monter:
Entretoise épaulée 1
Sur la bielle 2.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’entretoise épaulée et les
lèvres des bagues d’étanchéité.
4. Monter:
Bielle 1
Boulon (bielle) 2
Rondelle 3
Ecrou (bielle) 4
Sur le bras relais 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Monter:
Bras relais 1
Boulon (bras relais) 2
Rondelle 3
Ecrou (bras relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur la circonférence du
boulon et la partie filetée.
Ne pas encore serrer l’écrou.
6. Monter:
Bras oscillant 1
Boulon-pivot 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
Insérer le boulon-pivot du côté droit.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Contrôler:
Jeu latéral du bras oscillant a
Jeu → Remplacer le roulement de
butée.
Mouvement de bas en haut du
bras oscillant b
Mouvement irrégulier/coince-
ment/rugosités → Graisser ou
remplacer les roulements, les
bagues et les entretoises épaulées.3. Installare:
Collarino 1
Sulla biella 2.
NOTA:
Applicare il grasso al disolfuro di molib-
deno al collarino e ai labbri del paraolio.
4. Installare:
Biella 1
Bullone (biella) 2
Rondella 3
Dado (biella) 4
Sul braccio di rinvio 5.
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Installare:
Braccio di rinvio 1
Bullone (braccio di rinvio) 2
Rondella 3
Dado (braccio di rinvio) 4
Sul forcellone oscillante.
NOTA:
Applicare il grasso al disolfuro di
molibdeno sulla circonferenza e sulla
parte filettata del bullone.
Non serrare ancora il dado.
6. Installare:
Forcellone oscillante 1
Albero di articolazione 2
NOTA:
Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazione.
Inserire l’albero di articolazione dal
lato destro.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Controllare:
Gioco laterale del forcellone
oscillante a
Presenza di gioco → Sostituire
supporto reggispinta.
Movimento verso l’alto e verso il
basso del forcellone oscillante b
Movimento non uniforme/bloc-
chi/punti ruvidi → Lubrificare o
sostituire i cuscinetti, le bussole e
i collarini.
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
Page 584 of 676

5 - 60
CHASSWINGARM
8. Install:
•Bolt (connecting rod) 1
•Washer 2
•Nut (connecting rod) 3
NOTE:
•Apply the molybdenum disulfide grease on
the bolt.
•Do not tighten the nut yet.
9. Install:
•Bolt (rear shock absorber-relay arm) 1
•Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
•Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
•Nut (relay arm) 1
T R..70 Nm (7.0 m · kg, 50 ft · lb)
12. Install:
•Cap 1
NOTE:
Install the right cap with its mark a facing for-
ward.
Page 585 of 676

5 - 60
CHAS
8. Montieren:
Übertragungshebel-Schraube
1
Beilagscheibe
2
Übertragungshebel-Mutter
3
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube (Federbein und
Umlenkhebel)
1
Mutter (Federbein und
Umlenkhebel)
2
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Festziehen:
Übertragungshebel-Mutter
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Festziehen:
Umlenkhebel-Mutter
1
T R..70 Nm (7,0 m · kg, 50 ft · lb)
12. Montieren:
Abdeckung
1
HINWEIS:
Die Abdeckung rechts so einbauen,
dass die Markierung
a nach vorn
gerichtet ist. 8. Monter:
Boulon (bielle) 1
Rondelle 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas encore serrer l’écrou.
9. Monter:
Boulon (amortisseur arrière –
bras relais) 1
Ecrou (amortisseur arrière – bras
relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras relais) 1
T R..70 Nm (7,0 m · kg, 50 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon droit avec son
repère a vers l’avant.8. Installare:
Bullone (biella) 1
Rondella 2
Dado (biella) 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul bullone.
Non serrare ancora il dado.
9. Installare:
Bullone (ammortizzatore poste-
riore-braccio di rinvio) 1
Dado (ammortizzatore posteriore-
braccio di rinvio) 2
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrare:
Dado (biella) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrare:
Dado (braccio di rinvio) 1
T R..70 Nm (7,0 m · kg, 50 ft · lb)
12. Installare:
Coperchio 1
NOTA:
Installare il coperchio destro con il con-
trassegno a rivolto in avanti.
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
Page 586 of 676

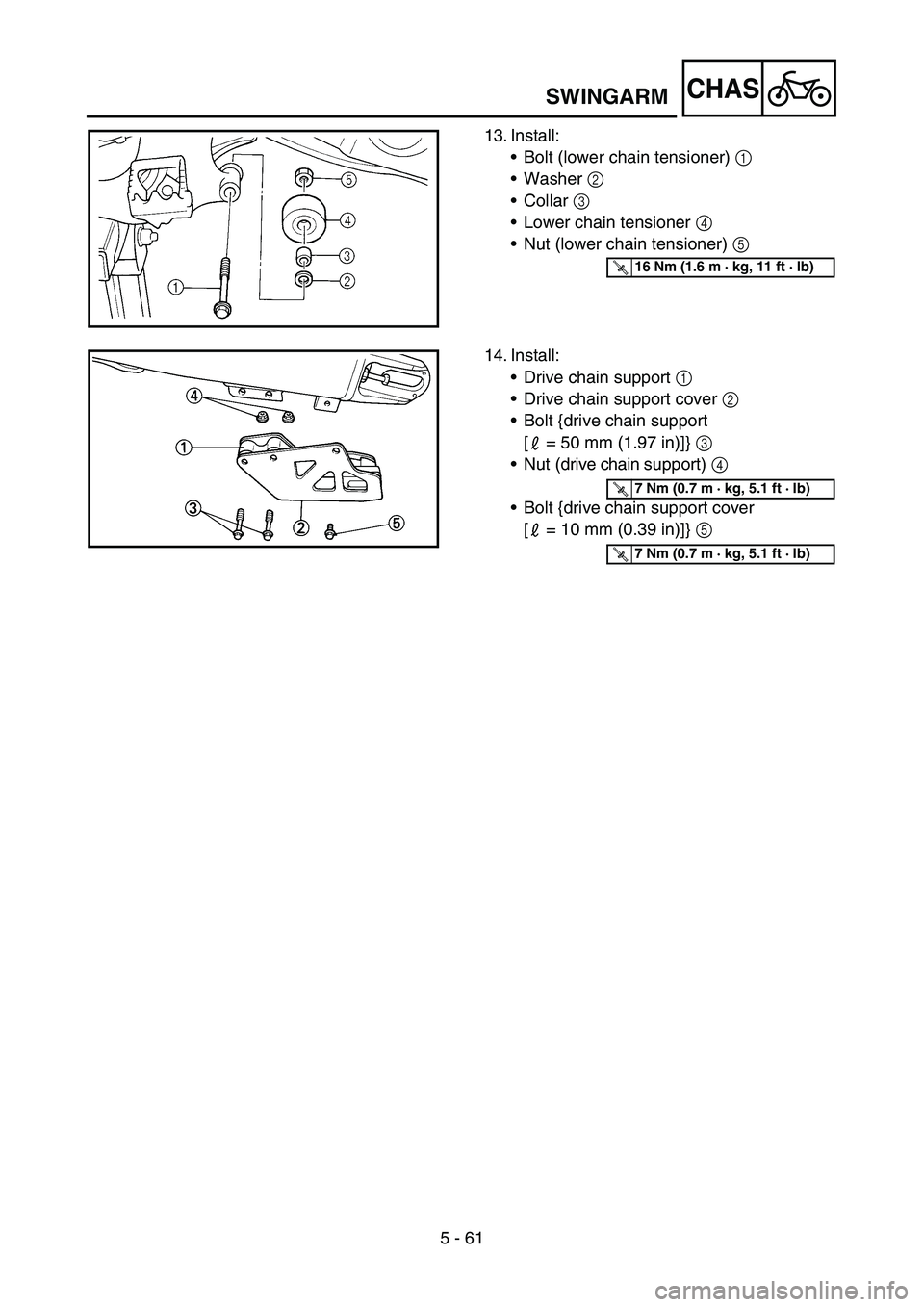

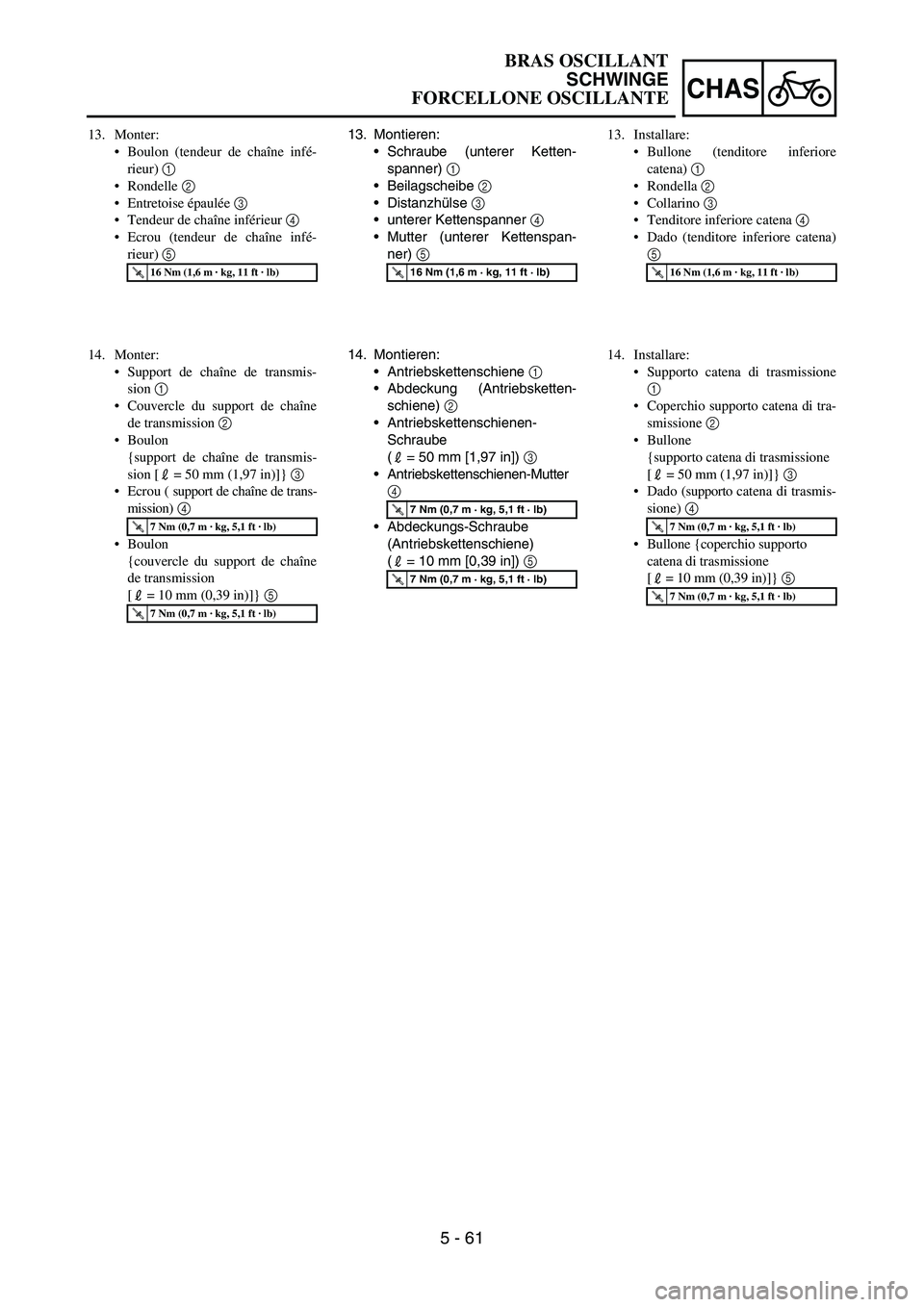

5 - 61
CHASSWINGARM
13. Install:
•Bolt (lower chain tensioner) 1
•Washer 2
•Collar 3
•Lower chain tensioner 4
•Nut (lower chain tensioner) 5
T R..16 Nm (1.6 m · kg, 11 ft · lb)
14. Install:
•Drive chain support 1
•Drive chain support cover 2
•Bolt {drive chain support
[ = 50 mm (1.97 in)]} 3
•Nut (drive chain support) 4
•Bolt {drive chain support cover
[ = 10 mm (0.39 in)]} 5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Page 587 of 676

5 - 61
CHAS
13. Montieren:
Schraube (unterer Ketten-
spanner)
1
Beilagscheibe
2
Distanzhülse
3
unterer Kettenspanner
4
Mutter (unterer Kettenspan-
ner)
5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
14. Montieren:
Antriebskettenschiene
1
Abdeckung (Antriebsketten-
schiene)
2
Antriebskettenschienen-
Schraube
( = 50 mm [1,97 in])
3
Antriebskettenschienen-Mutter
4
Abdeckungs-Schraube
(Antriebskettenschiene)
( = 10 mm [0,39 in])
5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
13. Monter:
Boulon (tendeur de chaîne infé-
rieur) 1
Rondelle 2
Entretoise épaulée 3
Tendeur de chaîne inférieur 4
Ecrou (tendeur de chaîne infé-
rieur) 5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
14. Monter:
Support de chaîne de transmis-
sion 1
Couvercle du support de chaîne
de transmission 2
Boulon
{support de chaîne de transmis-
sion [ = 50 mm (1,97 in)]} 3
Ecrou ( support de chaîne de trans-
mission) 4
Boulon
{couvercle du support de chaîne
de transmission
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
13. Installare:
Bullone (tenditore inferiore
catena) 1
Rondella 2
Collarino 3
Tenditore inferiore catena 4
Dado (tenditore inferiore catena)
5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
14. Installare:
Supporto catena di trasmissione
1
Coperchio supporto catena di tra-
smissione 2
Bullone
{supporto catena di trasmissione
[ = 50 mm (1,97 in)]} 3
Dado (supporto catena di trasmis-
sione) 4
Bullone {coperchio supporto
catena di trasmissione
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

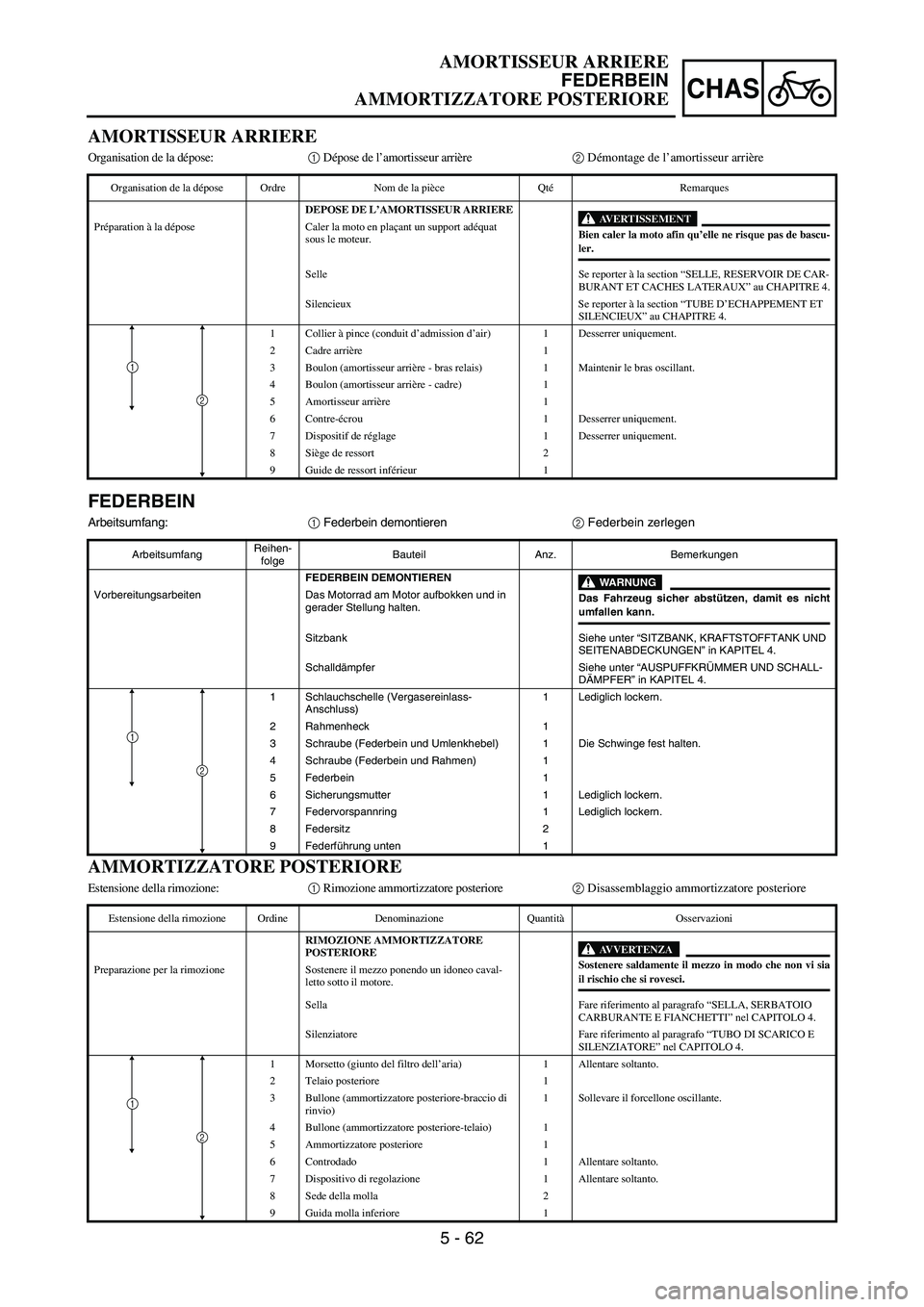

Page 588 of 676

5 - 62
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER
REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Seat Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Clamp (air filter joint) 1 Only loosening.
2Rear frame 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1 Only loosening.
7 Adjuster 1 Only loosening.
8 Spring seat 2
9 Lower spring guide 1
1
2
Page 589 of 676

5 - 62
CHAS
FEDERBEIN
Arbeitsumfang:
1 Federbein demontieren
2 Federbein zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
FEDERBEIN DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Sitzbank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 4.
Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER” in KAPITEL 4.
1 Schlauchschelle (Vergasereinlass-
Anschluss)1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federsitz 2
9 Federführung unten 1
1
2
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’AMORTISSEUR ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Selle Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX” au CHAPITRE 4.
Silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX” au CHAPITRE 4.
1 Collier à pince (conduit d’admission d’air) 1 Desserrer uniquement.
2 Cadre arrière 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (amortisseur arrière - cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1 Desserrer uniquement.
7 Dispositif de réglage 1 Desserrer uniquement.
8Siège de ressort 2
9 Guide de ressort inférieur 1
1
2
AMMORTIZZATORE POSTERIORE
Estensione della rimozione:1 Rimozione ammortizzatore posteriore2 Disassemblaggio ammortizzatore posteriore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE AMMORTIZZATORE
POSTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Sella Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 4.
Silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 4.
1 Morsetto (giunto del filtro dell’aria) 1 Allentare soltanto.
2 Telaio posteriore 1
3 Bullone (ammortizzatore posteriore-braccio di
rinvio)1 Sollevare il forcellone oscillante.
4 Bullone (ammortizzatore posteriore-telaio) 1
5 Ammortizzatore posteriore 1
6 Controdado 1 Allentare soltanto.
7 Dispositivo di regolazione 1 Allentare soltanto.
8 Sede della molla 2
9 Guida molla inferiore 1
1
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

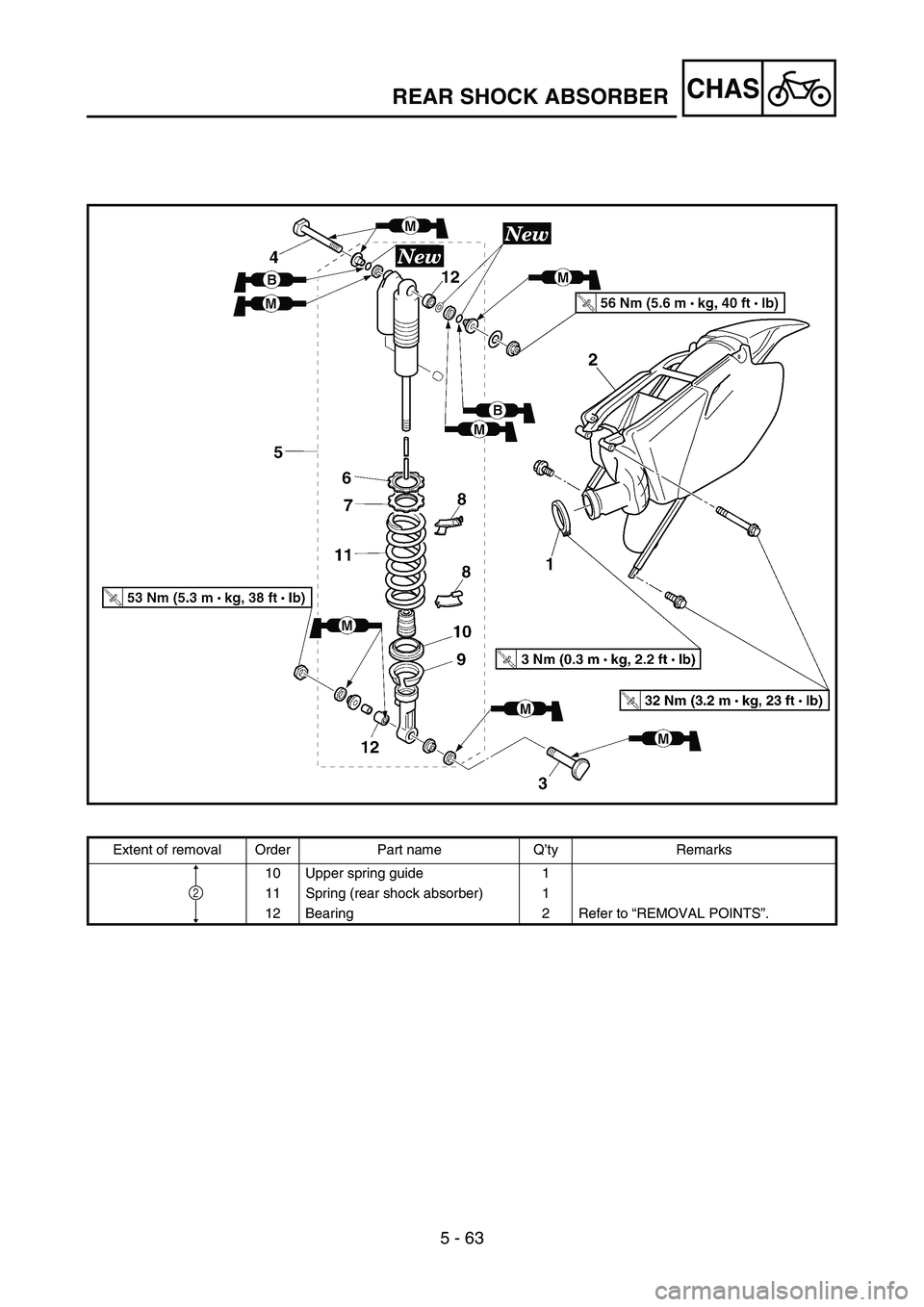

Page 590 of 676

5 - 63
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
10 Upper spring guide 1
11 Spring (rear shock absorber) 1
12 Bearing 2 Refer to “REMOVAL POINTS”.
2
