YAMAHA YZ250F 2007 Manual PDF

GEN
INFO

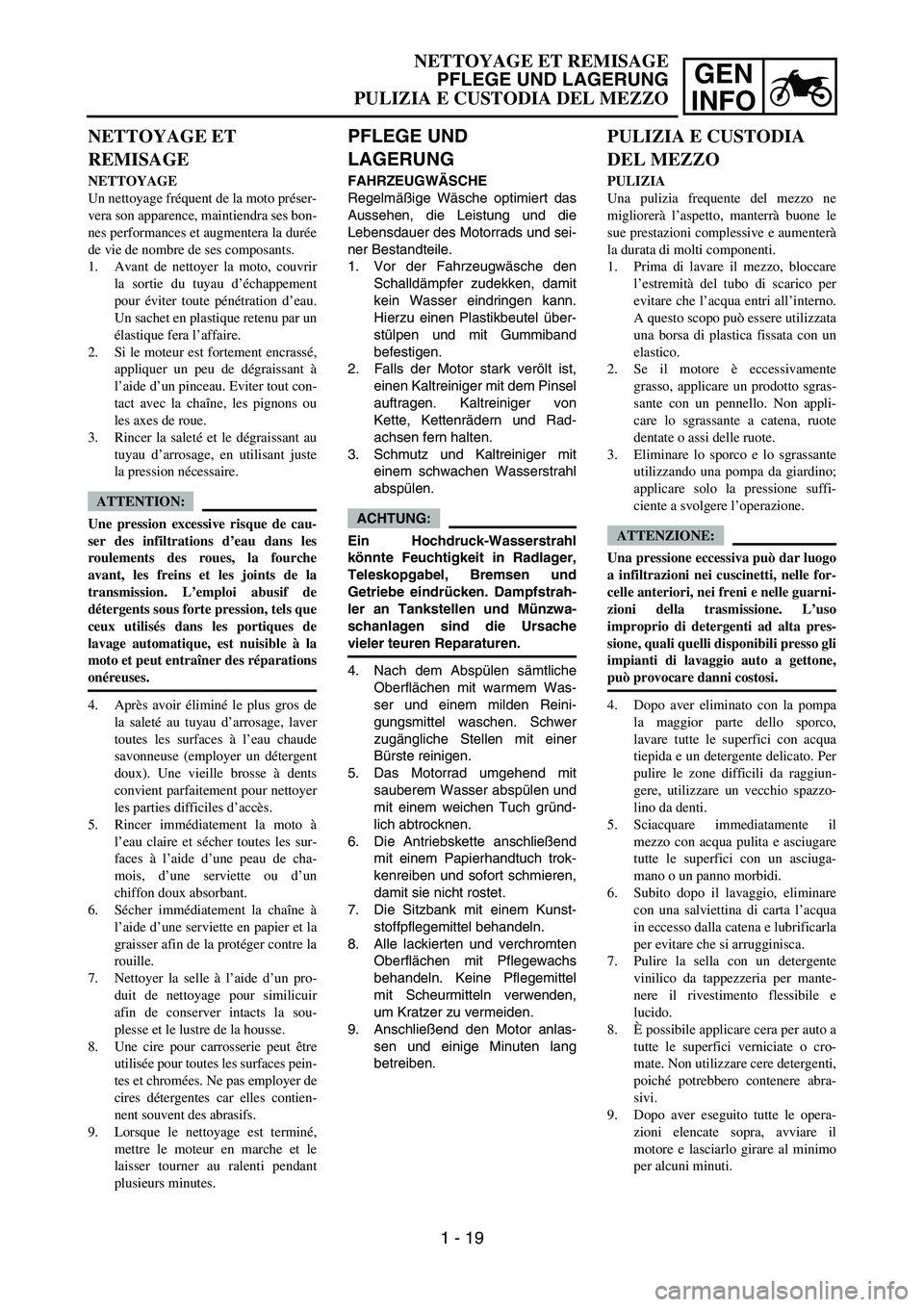

PFLEGE UND
LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die
Lebensdauer des Motorrads und sei-
ner Bestandteile.
1. Vor der Fahrzeugwäsche den
Schalldämpfer zudekken, damit
kein Wasser eindringen kann.
Hierzu einen Plastikbeutel über-
stülpen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist,
einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von
Kette, Kettenrädern und Rad-
achsen fern halten.
3. Schmutz und Kaltreiniger mit
einem schwachen Wasserstrahl
abspülen.
ACHTUNG:
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und
Getriebe eindrücken. Dampfstrah-
ler an Tankstellen und Münzwa-
schanlagen sind die Ursache
vieler teuren Reparaturen.
4. Nach dem Abspülen sämtliche
Oberflächen mit warmem Was-
ser und einem milden Reini-
gungsmittel waschen. Schwer
zugängliche Stellen mit einer
Bürste reinigen.
5. Das Motorrad umgehend mit
sauberem Wasser abspülen und
mit einem weichen Tuch gründ-
lich abtrocknen.
6. Die Antriebskette anschließend
mit einem Papierhandtuch trok-
kenreiben und sofort schmieren,
damit sie nicht rostet.
7. Die Sitzbank mit einem Kunst-
stoffpflegemittel behandeln.
8. Alle lackierten und verchromten
Oberflächen mit Pflegewachs
behandeln. Keine Pflegemittel
mit Scheurmitteln verwenden,
um Kratzer zu vermeiden.
9. Anschließend den Motor anlas-
sen und einige Minuten lang
betreiben.
NETTOYAGE ET
REMISAGE
NETTOYAGE
Un nettoyage fréquent de la moto préser-
vera son apparence, maintiendra ses bon-
nes performances et augmentera la durée
de vie de nombre de ses composants.
1. Avant de nettoyer la moto, couvrir
la sortie du tuyau d’échappement
pour éviter toute pénétration d’eau.
Un sachet en plastique retenu par un
élastique fera l’affaire.
2. Si le moteur est fortement encrassé,
appliquer un peu de dégraissant à
l’aide d’un pinceau. Eviter tout con-
tact avec la chaîne, les pignons ou
les axes de roue.
3. Rincer la saleté et le dégraissant au
tuyau d’arrosage, en utilisant juste
la pression nécessaire.
ATTENTION:
Une pression excessive risque de cau-
ser des infiltrations d’eau dans les
roulements des roues, la fourche
avant, les freins et les joints de la
transmission. L’emploi abusif de
détergents sous forte pression, tels que
ceux utilisés dans les portiques de
lavage automatique, est nuisible à la
moto et peut entraîner des réparations
onéreuses.
4. Après avoir éliminé le plus gros de
la saleté au tuyau d’arrosage, laver
toutes les surfaces à l’eau chaude
savonneuse (employer un détergent
doux). Une vieille brosse à dents
convient parfaitement pour nettoyer
les parties difficiles d’accès.
5. Rincer immédiatement la moto à
l’eau claire et sécher toutes les sur-
faces à l’aide d’une peau de cha-
mois, d’une serviette ou d’un
chiffon doux absorbant.
6. Sécher immédiatement la chaîne à
l’aide d’une serviette en papier et la
graisser afin de la protéger contre la
rouille.
7. Nettoyer la selle à l’aide d’un pro-
duit de nettoyage pour similicuir
afin de conserver intacts la sou-
plesse et le lustre de la housse.
8. Une cire pour carrosserie peut être
utilisée pour toutes les surfaces pein-
tes et chromées. Ne pas employer de
cires détergentes car elles contien-
nent souvent des abrasifs.
9. Lorsque le nettoyage est terminé,
mettre le moteur en marche et le
laisser tourner au ralenti pendant
plusieurs minutes.
PULIZIA E CUSTODIA
DEL MEZZO
PULIZIA
Una pulizia frequente del mezzo ne
migliorerà l’aspetto, manterrà buone le
sue prestazioni complessive e aumenterà
la durata di molti componenti.
1. Prima di lavare il mezzo, bloccare
l’estremità del tubo di scarico per
evitare che l’acqua entri all’interno.
A questo scopo può essere utilizzata
una borsa di plastica fissata con un
elastico.
2. Se il motore è eccessivamente
grasso, applicare un prodotto sgras-
sante con un pennello. Non appli-
care lo sgrassante a catena, ruote
dentate o assi delle ruote.
3. Eliminare lo sporco e lo sgrassante
utilizzando una pompa da giardino;
applicare solo la pressione suffi-
ciente a svolgere l’operazione.
ATTENZIONE:
Una pressione eccessiva può dar luogo
a infiltrazioni nei cuscinetti, nelle for-
celle anteriori, nei freni e nelle guarni-
zioni della trasmissione. L’uso
improprio di detergenti ad alta pres-
sione, quali quelli disponibili presso gli
impianti di lavaggio auto a gettone,
può provocare danni costosi.
4. Dopo aver eliminato con la pompa
la maggior parte dello sporco,
lavare tutte le superfici con acqua
tiepida e un detergente delicato. Per
pulire le zone difficili da raggiun-
gere, utilizzare un vecchio spazzo-
lino da denti.
5. Sciacquare immediatamente il
mezzo con acqua pulita e asciugare
tutte le superfici con un asciuga-
mano o un panno morbidi.
6. Subito dopo il lavaggio, eliminare
con una salviettina di carta l’acqua
in eccesso dalla catena e lubrificarla
per evitare che si arrugginisca.
7. Pulire la sella con un detergente
vinilico da tappezzeria per mante-
nere il rivestimento flessibile e
lucido.
8.È possibile applicare cera per auto a
tutte le superfici verniciate o cro-
mate. Non utilizzare cere detergenti,
poiché potrebbero contenere abra-
sivi.
9. Dopo aver eseguito tutte le opera-
zioni elencate sopra, avviare il
motore e lasciarlo girare al minimo
per alcuni minuti.
NETTOYAGE ET REMISAGE
PFLEGE UND LAGERUNG
PULIZIA E CUSTODIA DEL MEZZO
1 - 19

1 - 20
GEN
INFO

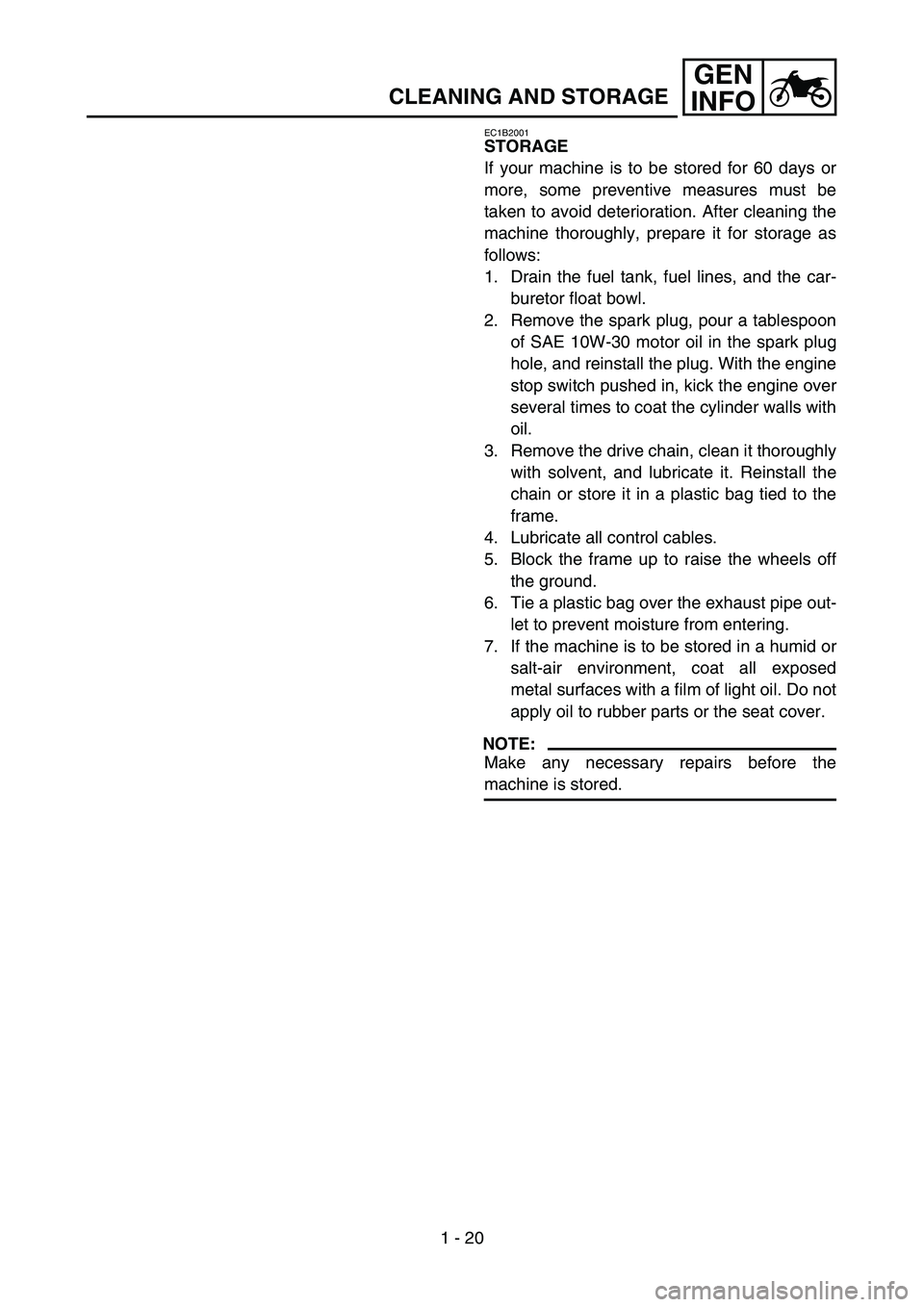

CLEANING AND STORAGE
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the car-
buretor float bowl.
2. Remove the spark plug, pour a tablespoon
of SAE 10W-30 motor oil in the spark plug
hole, and reinstall the plug. With the engine
stop switch pushed in, kick the engine over
several times to coat the cylinder walls with
oil.
3. Remove the drive chain, clean it thoroughly
with solvent, and lubricate it. Reinstall the
chain or store it in a plastic bag tied to the
frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
7. If the machine is to be stored in a humid or
salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do not
apply oil to rubber parts or the seat cover.
NOTE:
Make any necessary repairs before the
machine is stored.

GEN
INFO

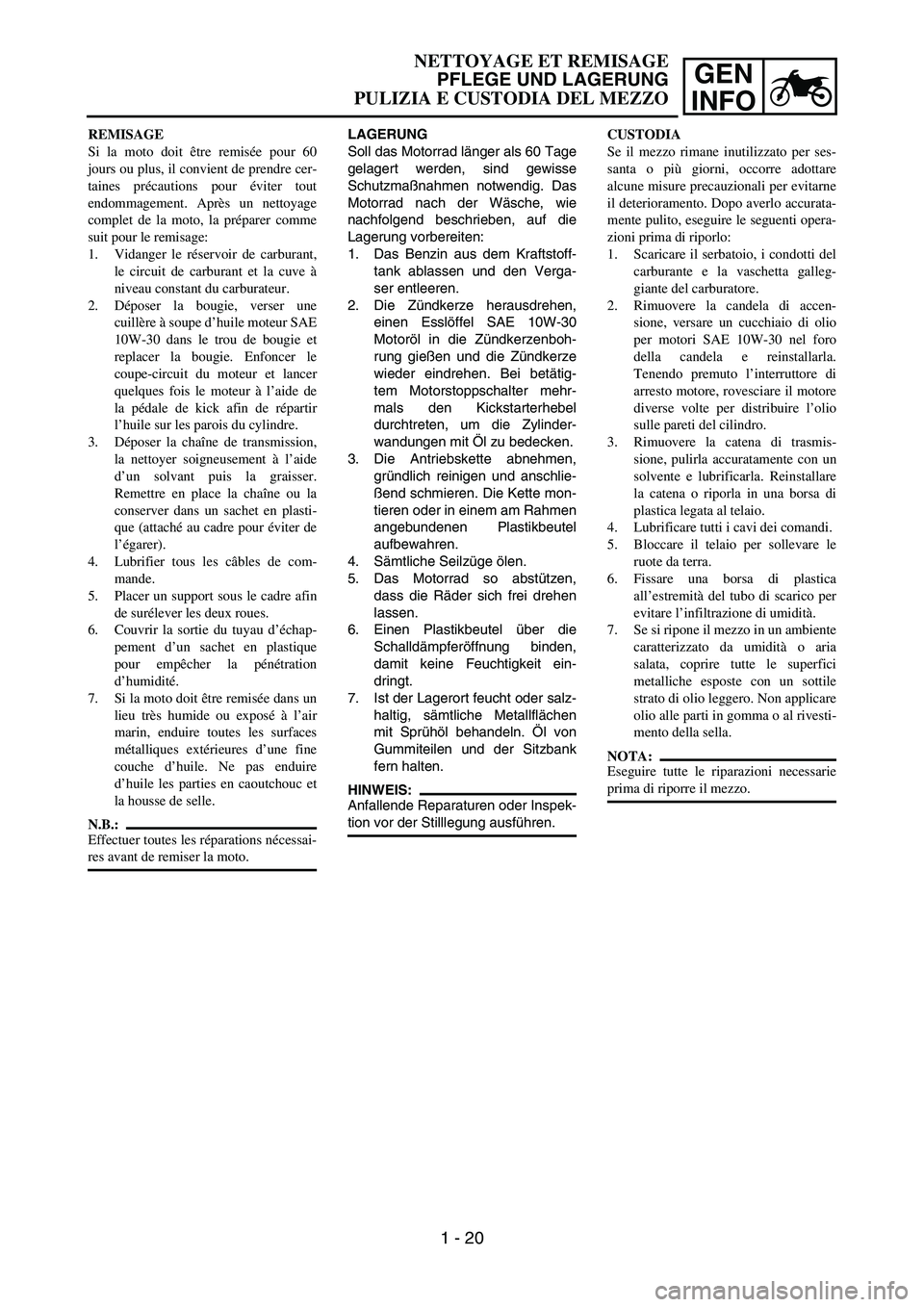

LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die
Lagerung vorbereiten:
1. Das Benzin aus dem Kraftstoff-
tank ablassen und den Verga-
ser entleeren.
2. Die Zündkerze herausdrehen,
einen Esslöffel SAE 10W-30
Motoröl in die Zündkerzenboh-
rung gießen und die Zündkerze
wieder eindrehen. Bei betätig-
tem Motorstoppschalter mehr-
mals den Kickstarterhebel
durchtreten, um die Zylinder-
wandungen mit Öl zu bedecken.
3. Die Antriebskette abnehmen,
gründlich reinigen und anschlie-
ßend schmieren. Die Kette mon-
tieren oder in einem am Rahmen
angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen,
dass die Räder sich frei drehen
lassen.
6. Einen Plastikbeutel über die
Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salz-
haltig, sämtliche Metallflächen
mit Sprühöl behandeln. Öl von
Gummiteilen und der Sitzbank
fern halten.
HINWEIS:
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen. REMISAGE
Si la moto doit être remisée pour 60
jours ou plus, il convient de prendre cer-
taines précautions pour éviter tout
endommagement. Après un nettoyage
complet de la moto, la préparer comme
suit pour le remisage:
1. Vidanger le réservoir de carburant,
le circuit de carburant et la cuve à
niveau constant du carburateur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur SAE
10W-30 dans le trou de bougie et
replacer la bougie. Enfoncer le
coupe-circuit du moteur et lancer
quelques fois le moteur à l’aide de
la pédale de kick afin de répartir
l’huile sur les parois du cylindre.
3. Déposer la chaîne de transmission,
la nettoyer soigneusement à l’aide
d’un solvant puis la graisser.
Remettre en place la chaîne ou la
conserver dans un sachet en plasti-
que (attaché au cadre pour éviter de
l’égarer).
4. Lubrifier tous les câbles de com-
mande.
5. Placer un support sous le cadre afin
de surélever les deux roues.
6. Couvrir la sortie du tuyau d’échap-
pement d’un sachet en plastique
pour empêcher la pénétration
d’humidité.
7. Si la moto doit être remisée dans un
lieu très humide ou exposé à l’air
marin, enduire toutes les surfaces
métalliques extérieures d’une fine
couche d’huile. Ne pas enduire
d’huile les parties en caoutchouc et
la housse de selle.N.B.:
Effectuer toutes les réparations nécessai-
res avant de remiser la moto.CUSTODIA
Se il mezzo rimane inutilizzato per ses-
santa o più giorni, occorre adottare
alcune misure precauzionali per evitarne
il deterioramento. Dopo averlo accurata-
mente pulito, eseguire le seguenti opera-
zioni prima di riporlo:
1. Scaricare il serbatoio, i condotti del
carburante e la vaschetta galleg-
giante del carburatore.
2. Rimuovere la candela di accen-
sione, versare un cucchiaio di olio
per motori SAE 10W-30 nel foro
della candela e reinstallarla.
Tenendo premuto l’interruttore di
arresto motore, rovesciare il motore
diverse volte per distribuire l’olio
sulle pareti del cilindro.
3. Rimuovere la catena di trasmis-
sione, pulirla accuratamente con un
solvente e lubrificarla. Reinstallare
la catena o riporla in una borsa di
plastica legata al telaio.
4. Lubrificare tutti i cavi dei comandi.
5. Bloccare il telaio per sollevare le
ruote da terra.
6. Fissare una borsa di plastica
all’estremità del tubo di scarico per
evitare l’infiltrazione di umidità.
7. Se si ripone il mezzo in un ambiente
caratterizzato da umidità o aria
salata, coprire tutte le superfici
metalliche esposte con un sottile
strato di olio leggero. Non applicare
olio alle parti in gomma o al rivesti-
mento della sella.
NOTA:
Eseguire tutte le riparazioni necessarie
prima di riporre il mezzo.
NETTOYAGE ET REMISAGE
PFLEGE UND LAGERUNG
PULIZIA E CUSTODIA DEL MEZZO
1 - 20

SPEC
2 - 1
EC200000

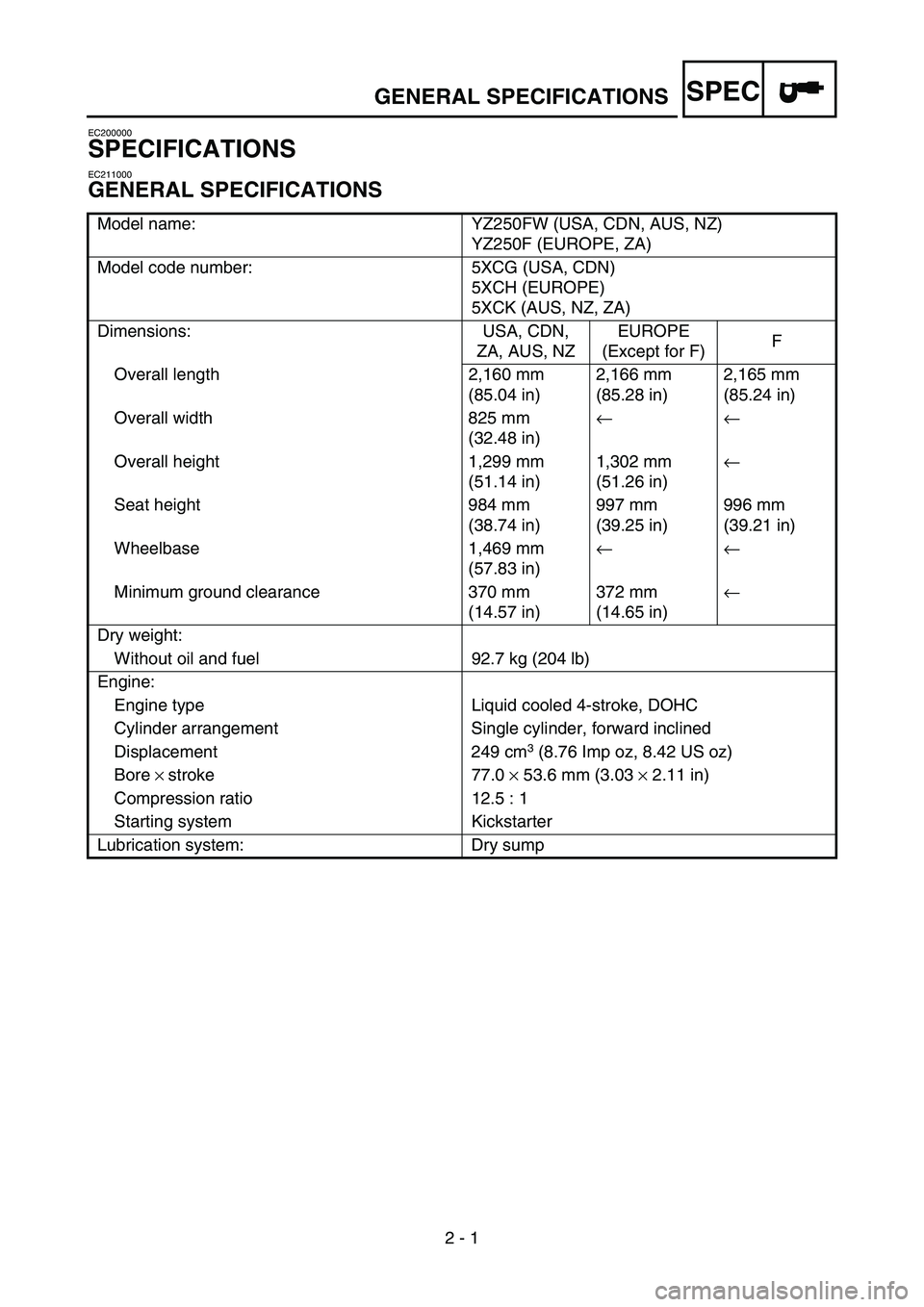

SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ250FW (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Model code number: 5XCG (USA, CDN)
5XCH (EUROPE)
5XCK (AUS, NZ, ZA)
Dimensions: USA, CDN,
ZA, AUS, NZEUROPE
(Except for F)F
Overall length 2,160 mm
(85.04 in)2,166 mm
(85.28 in)2,165 mm
(85.24 in)
Overall width 825 mm
(32.48 in)← ←
Overall height 1,299 mm
(51.14 in)1,302 mm
(51.26 in)←
Seat height 984 mm
(38.74 in)997 mm
(39.25 in)996 mm
(39.21 in)
Wheelbase 1,469 mm
(57.83 in)← ←
Minimum ground clearance 370 mm
(14.57 in)372 mm
(14.65 in)←
Dry weight:
Without oil and fuel 92.7 kg (204 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bore × stroke 77.0 × 53.6 mm (3.03 × 2.11 in)
Compression ratio 12.5 : 1
Starting system Kickstarter
Lubrication system: Dry sump
2
GENERAL SPECIFICATIONS

SPEC

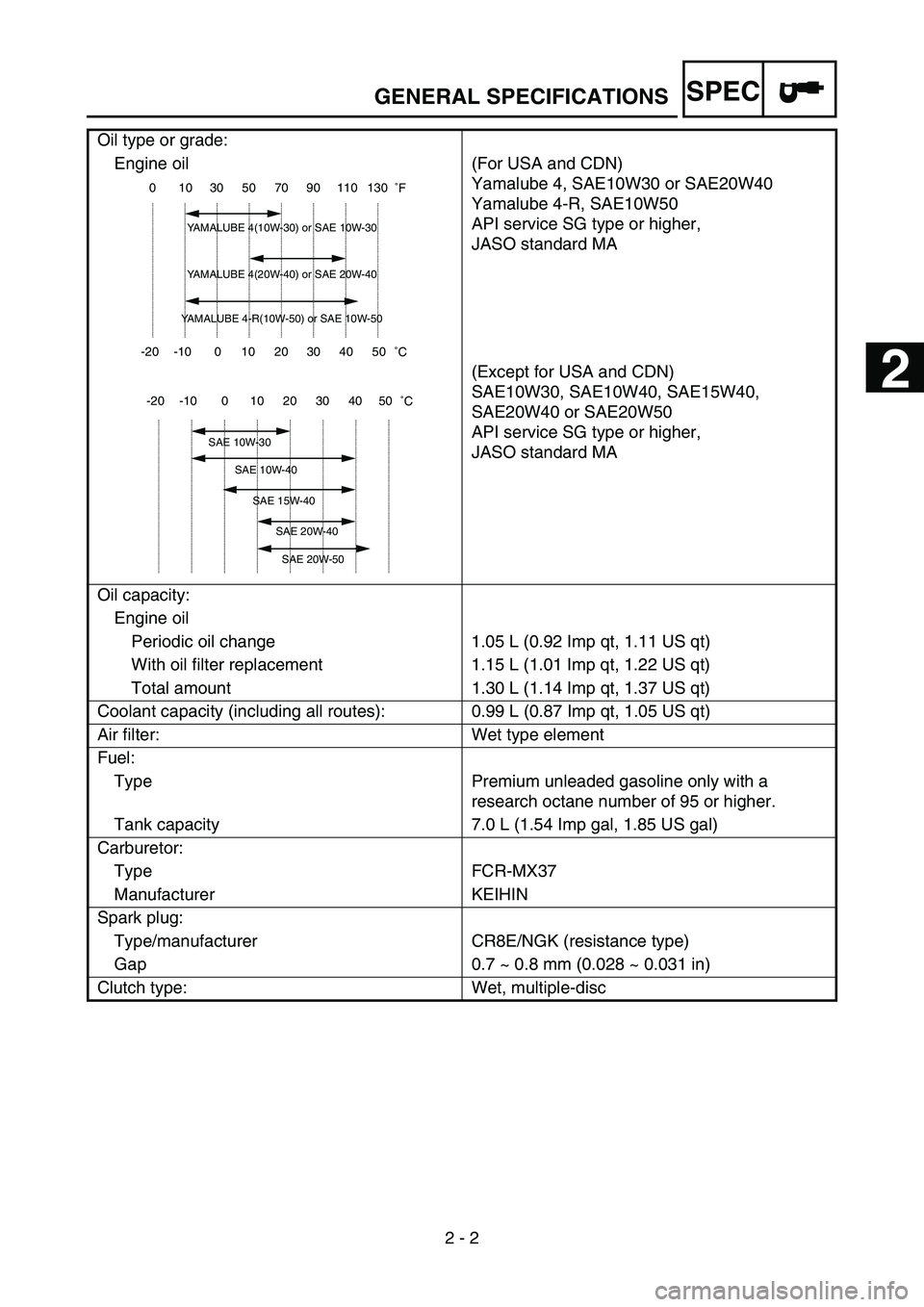

2 - 2 Oil type or grade:
Engine oil (For USA and CDN)
Yamalube 4, SAE10W30 or SAE20W40
Yamalube 4-R, SAE10W50
API service SG type or higher,
JASO standard MA
(Except for USA and CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 or SAE20W50
API service SG type or higher,
JASO standard MA
Oil capacity:
Engine oil
Periodic oil change 1.05 L (0.92 Imp qt, 1.11 US qt)
With oil filter replacement 1.15 L (1.01 Imp qt, 1.22 US qt)
Total amount 1.30 L (1.14 Imp qt, 1.37 US qt)
Coolant capacity (including all routes): 0.99 L (0.87 Imp qt, 1.05 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded gasoline only with a
research octane number of 95 or higher.
Tank capacity 7.0 L (1.54 Imp gal, 1.85 US gal)
Carburetor:
Type FCR-MX37
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR8E/NGK (resistance type)
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
GENERAL SPECIFICATIONS

2

SPEC
2 - 3 Transmission:
Primary reduction system Gear
Primary reduction ratio 57/17 (3.353)
Secondary reduction system Chain drive
Secondary reduction ratio 49/13 (3.769)
Transmission type Constant mesh, 5-speed
Operation Left foot operation
Gear ratio: 1st 30/14 (2.143)
2nd 28/16 (1.750)
3rd 29/20 (1.450)
4th 27/22 (1.227)
5th 25/24 (1.042)
Chassis: USA, CDN,
AUS, NZ, ZAEUROPE
(Except for F)F
Frame type Semi double
cradle← ←
Caster angle 27.0°← 27.1°
Trail 115.6 mm
(4.55 in)116.7 mm
(4.59 in)118.1 mm
(4.65 in)
Tire:
Type With tube
Size (front) 80/100-21 51M (For USA, CDN, ZA, AUS, NZ
and F)
80/100-21 51R (For EUROPE except F)
Size (rear) 100/90-19 57M (For USA, CDN, ZA, AUS, NZ
and F)
100/90-19 NHS (For EUROPE except F)
Tire pressure (front and rear) 100 kPa (1.0 kgf/cm
2, 15 psi)
Brake:
Front brake type Single disc brake
Operation Right hand operation
Rear brake type Single disc brake
Operation Right foot operation
Suspension:
Front suspension Telescopic fork
Rear suspension Swingarm (link type monocross suspension)
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/gas, oil damper
Wheel travel:
Front wheel travel 300 mm (11.8 in)
Rear wheel travel 307 mm (12.1 in)
Electrical:
Ignition system CDI magneto
GENERAL SPECIFICATIONS

SPEC
2 - 4

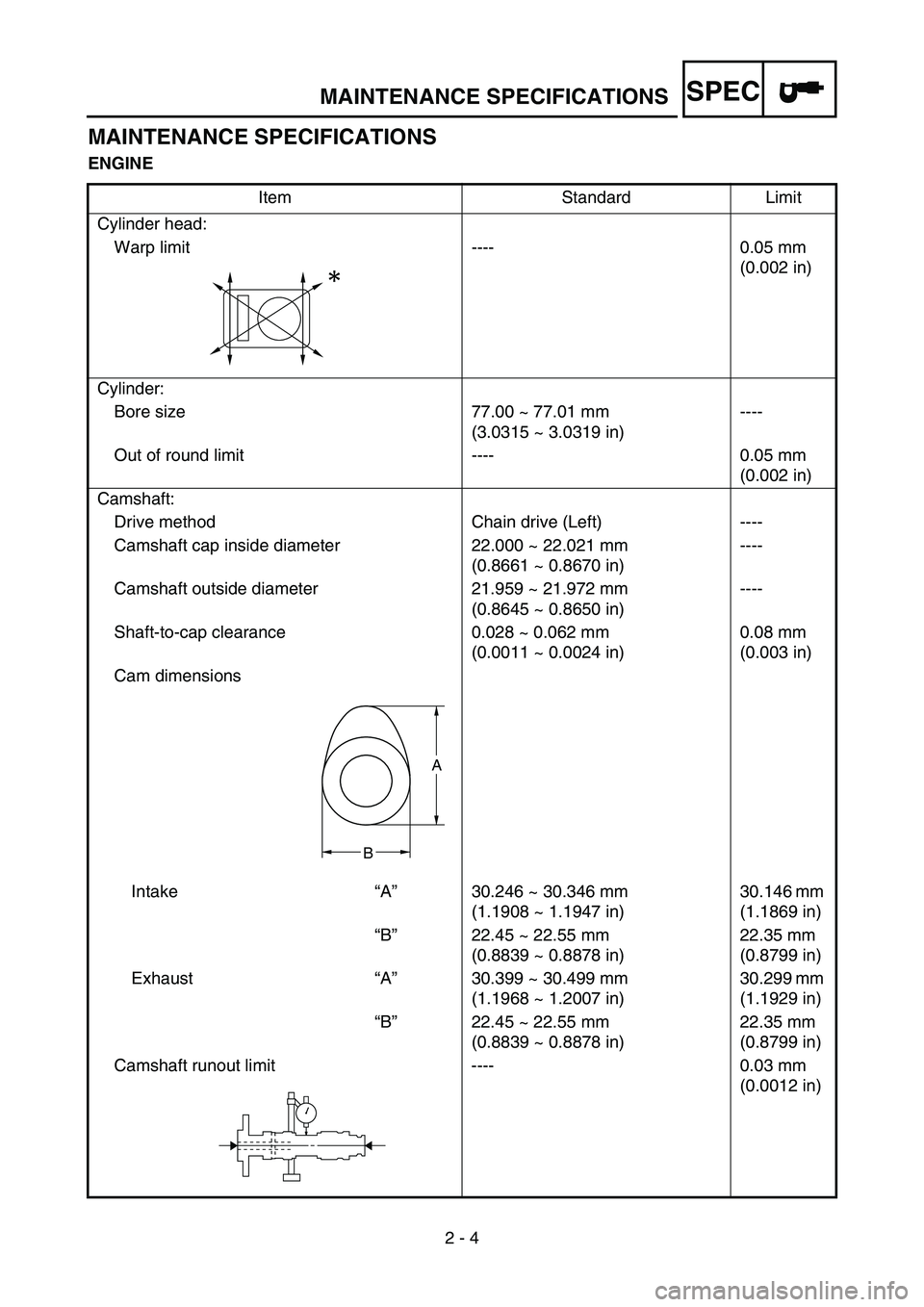

MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft outside diameter 21.959 ~ 21.972 mm
(0.8645 ~ 0.8650 in)----
Shaft-to-cap clearance 0.028 ~ 0.062 mm
(0.0011 ~ 0.0024 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”30.246 ~ 30.346 mm
(1.1908 ~ 1.1947 in)30.146 mm
(1.1869 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Exhaust“A”30.399 ~ 30.499 mm
(1.1968 ~ 1.2007 in)30.299 mm
(1.1929 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B
MAINTENANCE SPECIFICATIONS

SPEC

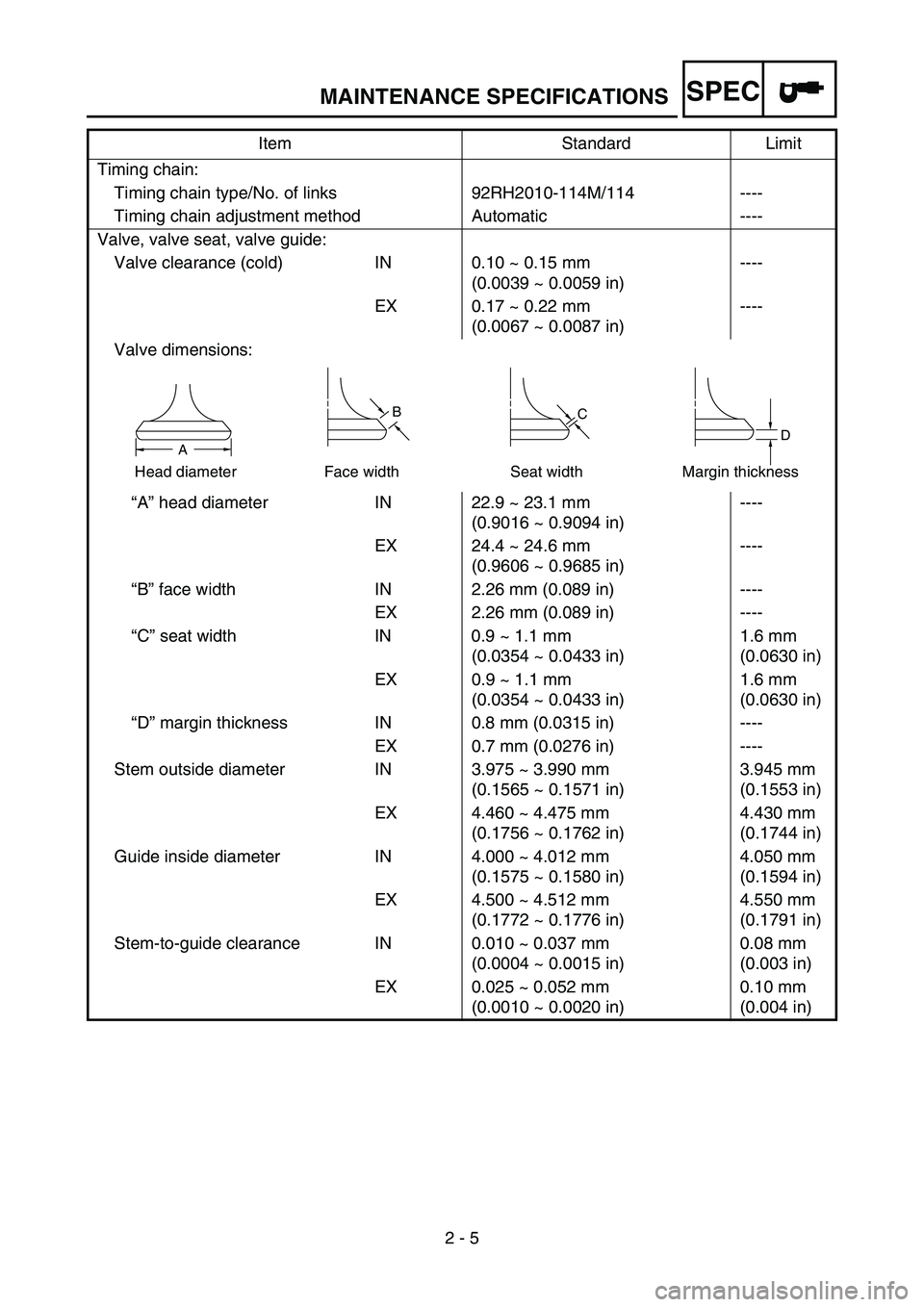

2 - 5 Timing chain:
Timing chain type/No. of links 92RH2010-114M/114 ----
Timing chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)----
Valve dimensions:
“A” head diameter IN 22.9 ~ 23.1 mm
(0.9016 ~ 0.9094 in)----
EX 24.4 ~ 24.6 mm
(0.9606 ~ 0.9685 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 0.8 mm (0.0315 in) ----
EX 0.7 mm (0.0276 in) ----
Stem outside diameter IN 3.975 ~ 3.990 mm
(0.1565 ~ 0.1571 in)3.945 mm
(0.1553 in)
EX 4.460 ~ 4.475 mm
(0.1756 ~ 0.1762 in)4.430 mm
(0.1744 in)
Guide inside diameter IN 4.000 ~ 4.012 mm
(0.1575 ~ 0.1580 in)4.050 mm
(0.1594 in)
EX 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)0.10 mm
(0.004 in) Item Standard Limit
BC
DA
Head diameter Face width Seat width Margin thickness
MAINTENANCE SPECIFICATIONS

SPEC

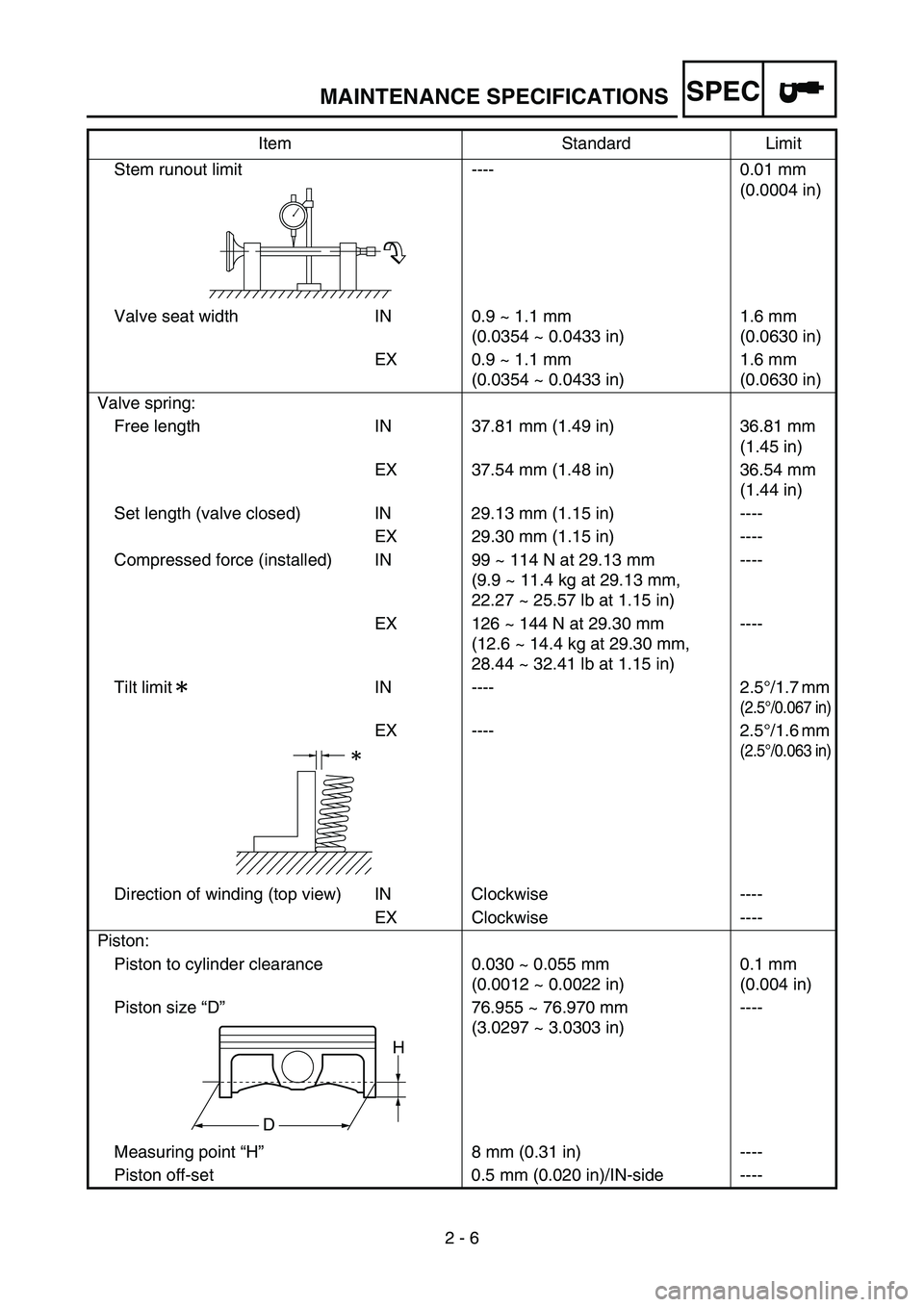

2 - 6 Stem runout limit ---- 0.01 mm
(0.0004 in)
Valve seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
Valve spring:
Free length IN 37.81 mm (1.49 in) 36.81 mm
(1.45 in)
EX 37.54 mm (1.48 in) 36.54 mm
(1.44 in)
Set length (valve closed) IN 29.13 mm (1.15 in) ----
EX 29.30 mm (1.15 in) ----
Compressed force (installed) IN 99 ~ 114 N at 29.13 mm
(9.9 ~ 11.4 kg at 29.13 mm,
22.27 ~ 25.57 lb at 1.15 in)----
EX 126 ~ 144 N at 29.30 mm
(12.6 ~ 14.4 kg at 29.30 mm,
28.44 ~ 32.41 lb at 1.15 in)----
Tilt limit IN ---- 2.5°/1.7 mm
(2.5°/0.067 in)
EX ---- 2.5°/1.6 mm
(2.5°/0.063 in)
Direction of winding (top view) IN Clockwise ----
EX Clockwise ----
Piston:
Piston to cylinder clearance 0.030 ~ 0.055 mm
(0.0012 ~ 0.0022 in)0.1 mm
(0.004 in)
Piston size “D”76.955 ~ 76.970 mm
(3.0297 ~ 3.0303 in)----
Measuring point “H”8 mm (0.31 in) ----
Piston off-set 0.5 mm (0.020 in)/IN-side ----Item Standard Limit
H
D
MAINTENANCE SPECIFICATIONS

SPEC
2 - 7 Piston pin bore inside diameter 16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)16.043 mm
(0.6316 in)
Piston pin outside diameter 15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)15.971 mm
(0.6288 in)
Piston rings:
Top ring:
Type Barrel ----
Dimensions (B × T) 0.90 × 2.75 mm (0.04 × 0.11 in) ----
End gap (installed) 0.15 ~ 0.25 mm
(0.006 ~ 0.010 in)0.50 mm
(0.020 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring:
Type Taper ----
Dimensions (B × T) 0.80 × 2.75 mm (0.03 × 0.11 in) ----
End gap (installed) 0.30 ~ 0.45 mm
(0.012 ~ 0.018 in)0.80 mm
(0.031 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring:
Dimensions (B × T) 1.50 × 2.25 mm (0.06 × 0.09 in) ----
End gap (installed) 0.10 ~ 0.40 mm
(0.004 ~ 0.016 in)----
Crankshaft:
Crank width “A”55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)----
Runout limit “C”0.03 mm (0.0012 in) 0.05 mm
(0.002 in)
Big end side clearance “D”0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Small end free play “F”0.4 ~ 1.0 mm
(0.02 ~ 0.04 in)2.0 mm
(0.08 in)
Clutch:
Friction plate thickness 2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)2.7 mm
(0.106 in)
Quantity 9 ----Item Standard Limit
T
B
B
T
B
T
MAINTENANCE SPECIFICATIONS
