CYLINDRE ET PISTON

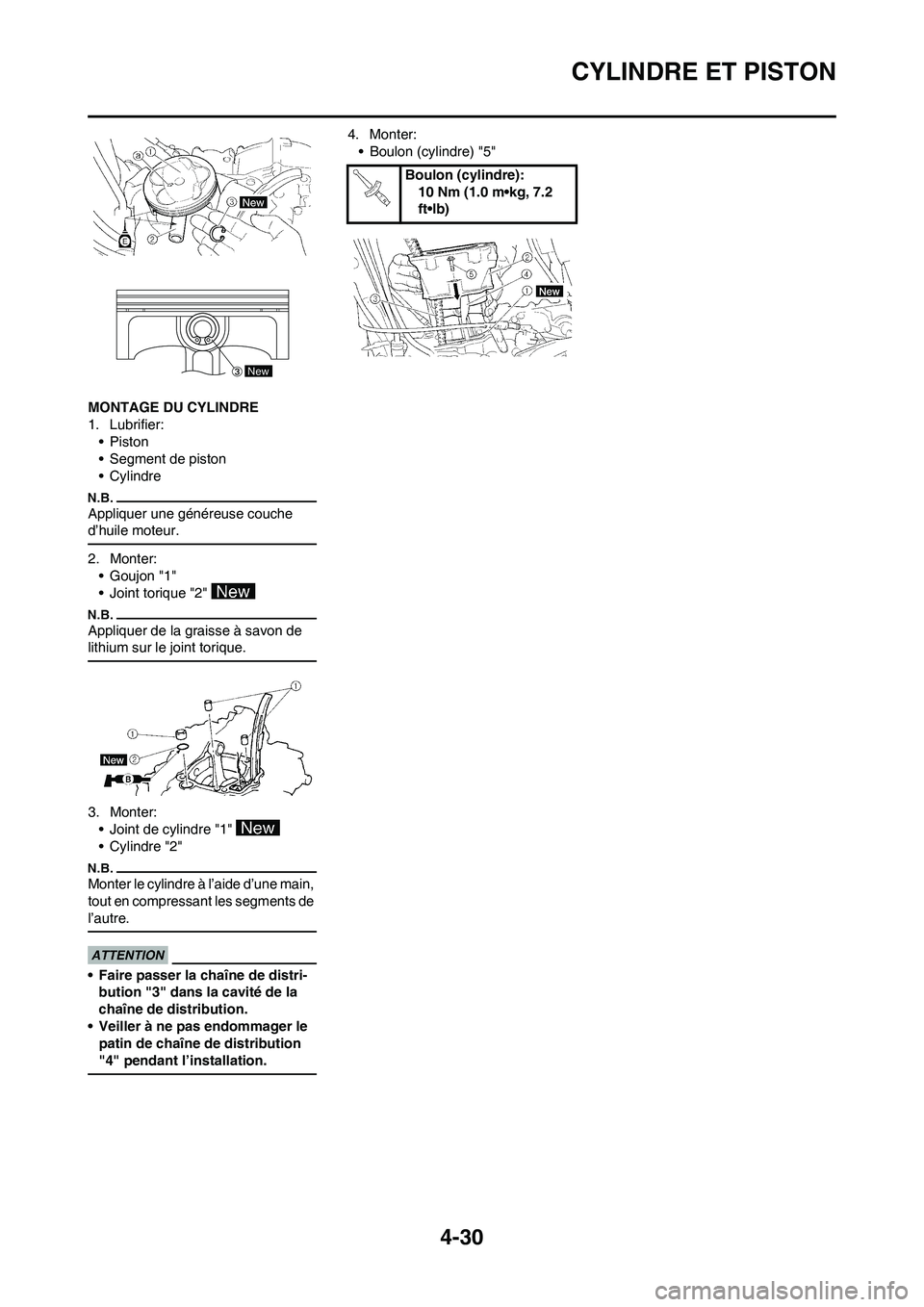

MONTAGE DU CYLINDRE
1. Lubrifier:
•Piston
• Segment de piston
•Cylindre
Appliquer une généreuse couche
d’huile moteur.
2. Monter:
•Goujon "1"
• Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.
3. Monter:
• Joint de cylindre "1"
•Cylindre "2"
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
• Faire passer la chaîne de distri-
bution "3" dans la cavité de la
chaîne de distribution.
• Veiller à ne pas endommager le
patin de chaîne de distribution
"4" pendant l’installation.
4. Monter:
• Boulon (cylindre) "5"
New
Boulon (cylindre):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-31
EMBRAYAGE
EMBRAYAGE

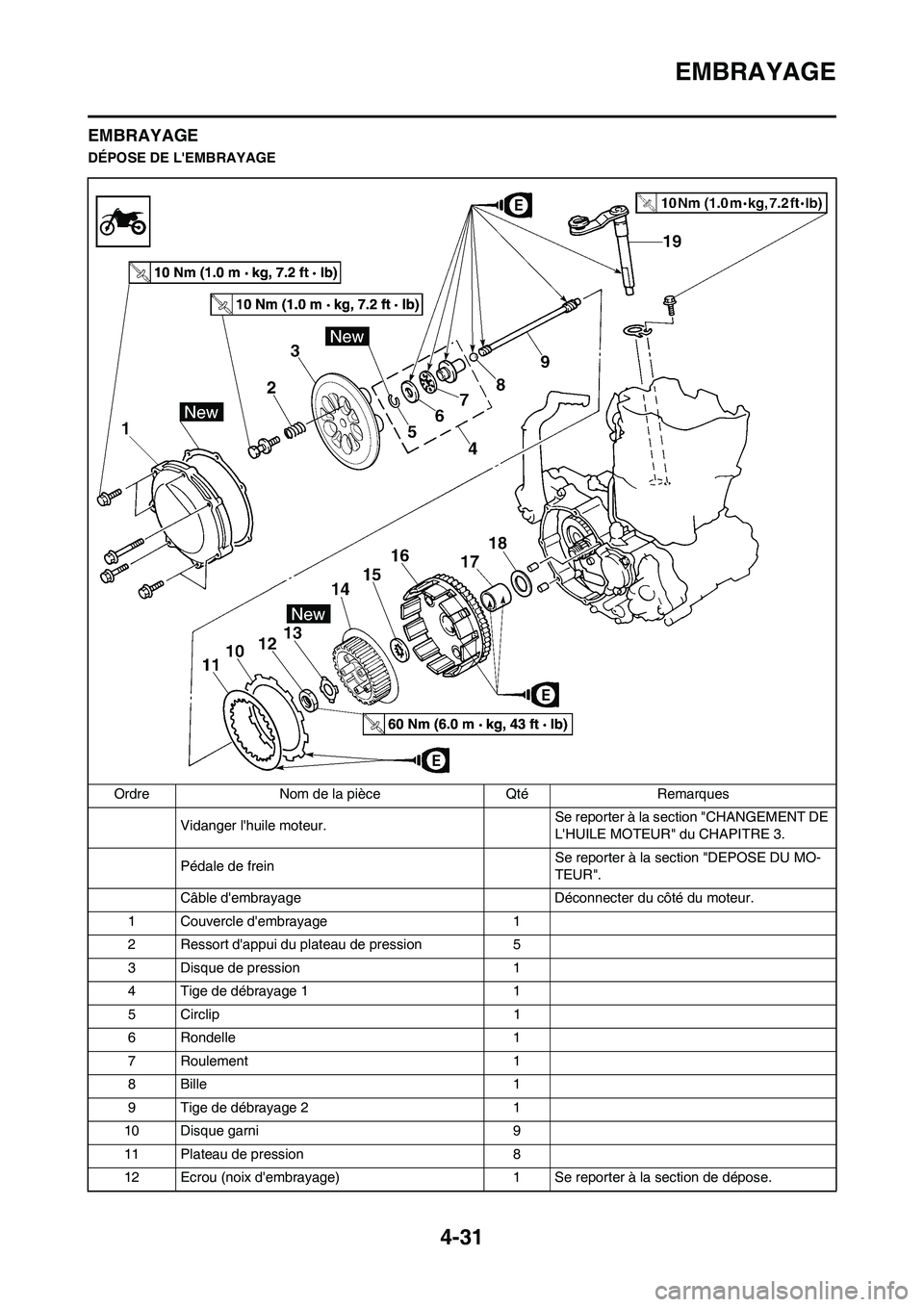

DÉPOSE DE L'EMBRAYAGE
Ordre Nom de la pièce Qté Remarques
Vidanger l'huile moteur. Se reporter à la section "CHANGEMENT DE
L'HUILE MOTEUR" du CHAPITRE 3.
Pédale de frein Se reporter à la section "DEPOSE DU MO-
TEUR".
Câble d'embrayage Déconnecter du côté du moteur.
1 Couvercle d'embrayage 1
2 Ressort d'appui du plateau de pression 5
3 Disque de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
10 Disque garni 9
11 Plateau de pression 8
12 Ecrou (noix d'embrayage) 1 Se reporter à la section de dépose.

4-32
EMBRAYAGE

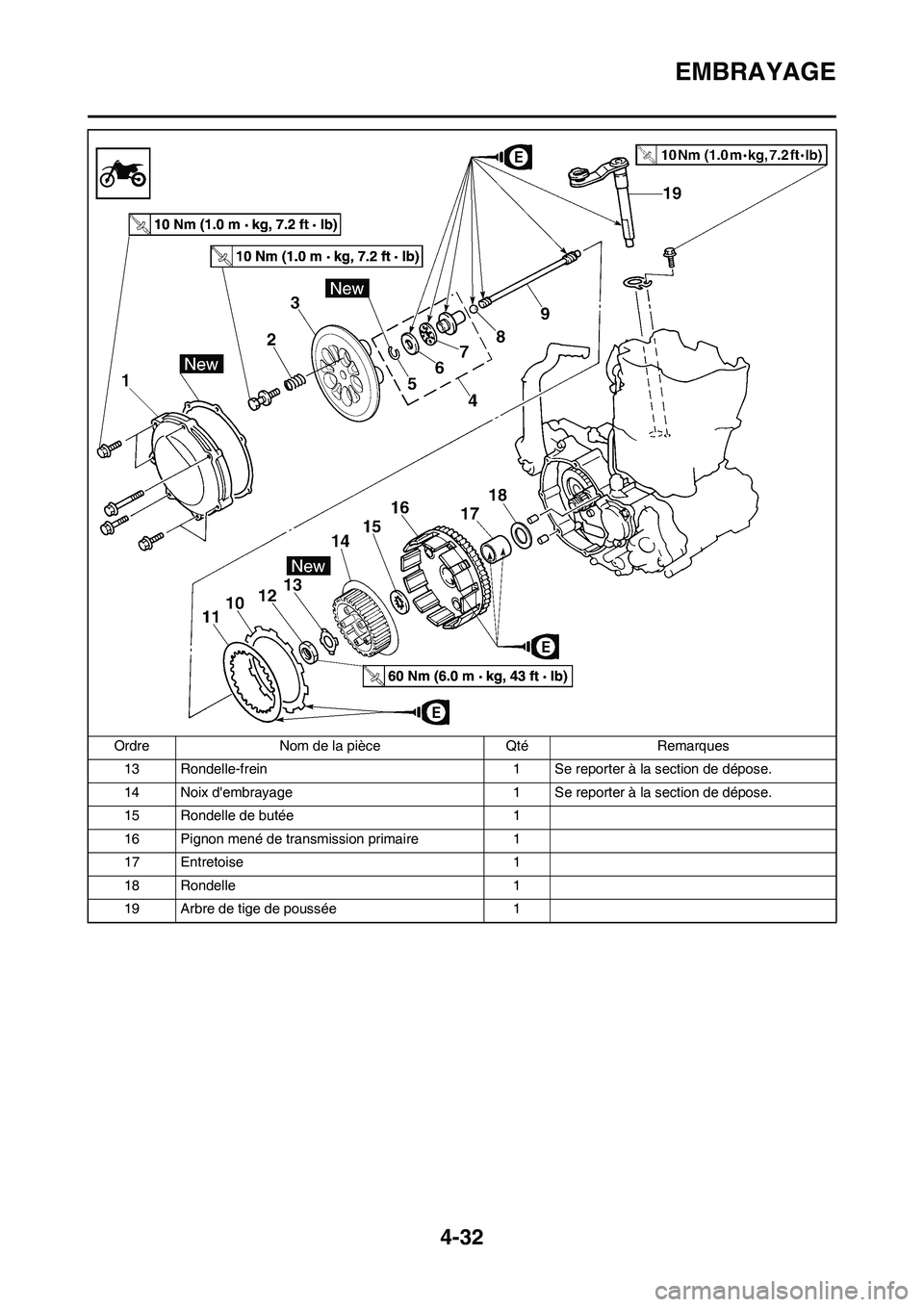

13 Rondelle-frein 1 Se reporter à la section de dépose.
14 Noix d'embrayage 1 Se reporter à la section de dépose.
15 Rondelle de butée 1
16 Pignon mené de transmission primaire 1
17 Entretoise 1
18 Rondelle 1
19 Arbre de tige de poussée 1 Ordre Nom de la pièce Qté Remarques

4-33
EMBRAYAGE

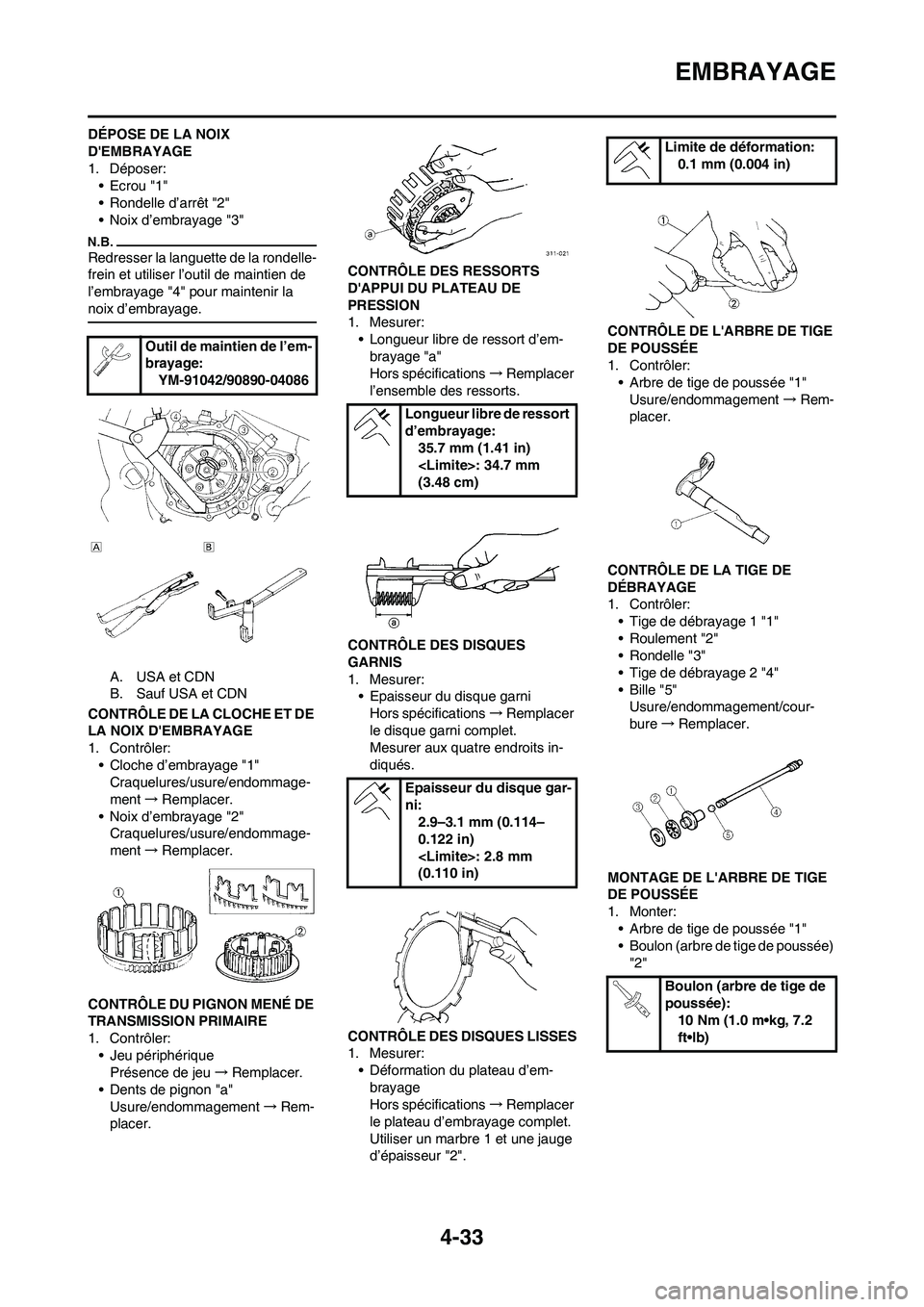

DÉPOSE DE LA NOIX
D'EMBRAYAGE
1. Déposer:
•Ecrou "1"
• Rondelle d’arrêt "2"
• Noix d’embrayage "3"
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage "4" pour maintenir la
noix d’embrayage.
A. USA et CDN
B. Sauf USA et CDN
CONTRÔLE DE LA CLOCHE ET DE
LA NOIX D'EMBRAYAGE
1. Contrôler:
• Cloche d’embrayage "1"
Craquelures/usure/endommage-
ment→Remplacer.
• Noix d’embrayage "2"
Craquelures/usure/endommage-
ment→Remplacer.
CONTRÔLE DU PIGNON MENÉ DE
TRANSMISSION PRIMAIRE
1. Contrôler:
• Jeu périphérique
Présence de jeu→Remplacer.
• Dents de pignon "a"
Usure/endommagement→Rem-
placer.CONTRÔLE DES RESSORTS
D'APPUI DU PLATEAU DE
PRESSION
1. Mesurer:
• Longueur libre de ressort d’em-
brayage "a"
Hors spécifications→Remplacer
l’ensemble des ressorts.
CONTRÔLE DES DISQUES
GARNIS
1. Mesurer:
• Epaisseur du disque garni
Hors spécifications→Remplacer
le disque garni complet.
Mesurer aux quatre endroits in-
diqués.
CONTRÔLE DES DISQUES LISSES
1. Mesurer:
• Déformation du plateau d’em-
brayage
Hors spécifications→Remplacer
le plateau d’embrayage complet.
Utiliser un marbre 1 et une jauge
d’épaisseur "2".CONTRÔLE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Contrôler:
• Arbre de tige de poussée "1"
Usure/endommagement→Rem-
placer.
CONTRÔLE DE LA TIGE DE
DÉBRAYAGE
1. Contrôler:
• Tige de débrayage 1 "1"
•Roulement "2"
• Rondelle "3"
• Tige de débrayage 2 "4"
• Bille "5"
Usure/endommagement/cour-
bure→Remplacer.
MONTAGE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Monter:
• Arbre de tige de poussée "1"
• Boulon (arbre de tige de poussée)
"2" Outil de maintien de l’em-
brayage:
YM-91042/90890-04086
Longueur libre de ressort
d’embrayage:
35.7 mm (1.41 in)
: 34.7 mm
(3.48 cm)
Epaisseur du disque gar-
ni:
2.9–3.1 mm (0.114–
0.122 in)
: 2.8 mm
(0.110 in)
Limite de déformation:
0.1 mm (0.004 in)
Boulon (arbre de tige de
poussée):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-34
EMBRAYAGE

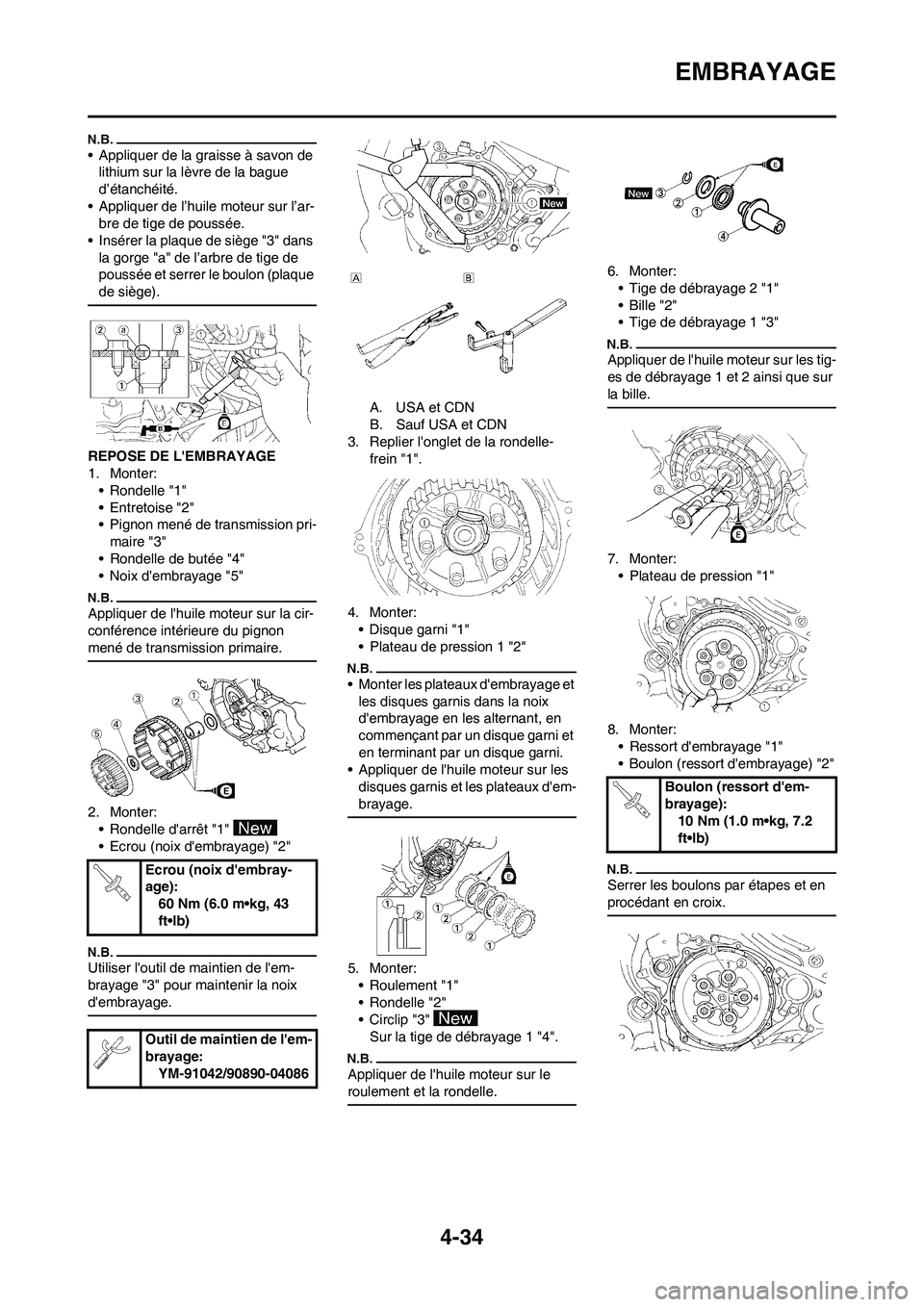

• Appliquer de la graisse à savon de
lithium sur la lèvre de la bague
d’étanchéité.
• Appliquer de l’huile moteur sur l’ar-
bre de tige de poussée.
• Insérer la plaque de siège "3" dans
la gorge "a" de l’arbre de tige de
poussée et serrer le boulon (plaque
de siège).
REPOSE DE L'EMBRAYAGE
1. Monter:
• Rondelle "1"
• Entretoise "2"
• Pignon mené de transmission pri-
maire "3"
• Rondelle de butée "4"
• Noix d'embrayage "5"
Appliquer de l'huile moteur sur la cir-
conférence intérieure du pignon
mené de transmission primaire.
2. Monter:
• Rondelle d'arrêt "1"
• Ecrou (noix d'embrayage) "2"
Utiliser l'outil de maintien de l'em-
brayage "3" pour maintenir la noix
d'embrayage.
A. USA et CDN
B. Sauf USA et CDN
3. Replier l'onglet de la rondelle-
frein "1".
4. Monter:
• Disque garni "1"
• Plateau de pression 1 "2"
• Monter les plateaux d'embrayage et
les disques garnis dans la noix
d'embrayage en les alternant, en
commençant par un disque garni et
en terminant par un disque garni.
• Appliquer de l'huile moteur sur les
disques garnis et les plateaux d'em-
brayage.
5. Monter:
•Roulement "1"
• Rondelle "2"
•Circlip "3"
Sur la tige de débrayage 1 "4".
Appliquer de l'huile moteur sur le
roulement et la rondelle.
6. Monter:
• Tige de débrayage 2 "1"
• Bille "2"
• Tige de débrayage 1 "3"
Appliquer de l'huile moteur sur les tig-
es de débrayage 1 et 2 ainsi que sur
la bille.
7. Monter:
• Plateau de pression "1"
8. Monter:
• Ressort d'embrayage "1"
• Boulon (ressort d'embrayage) "2"
Serrer les boulons par étapes et en
procédant en croix.Ecrou (noix d'embray-
age):
60 Nm (6.0 m•kg, 43
ft•lb)
Outil de maintien de l'em-
brayage:
YM-91042/90890-04086
Boulon (ressort d'em-
brayage):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-35
EMBRAYAGE

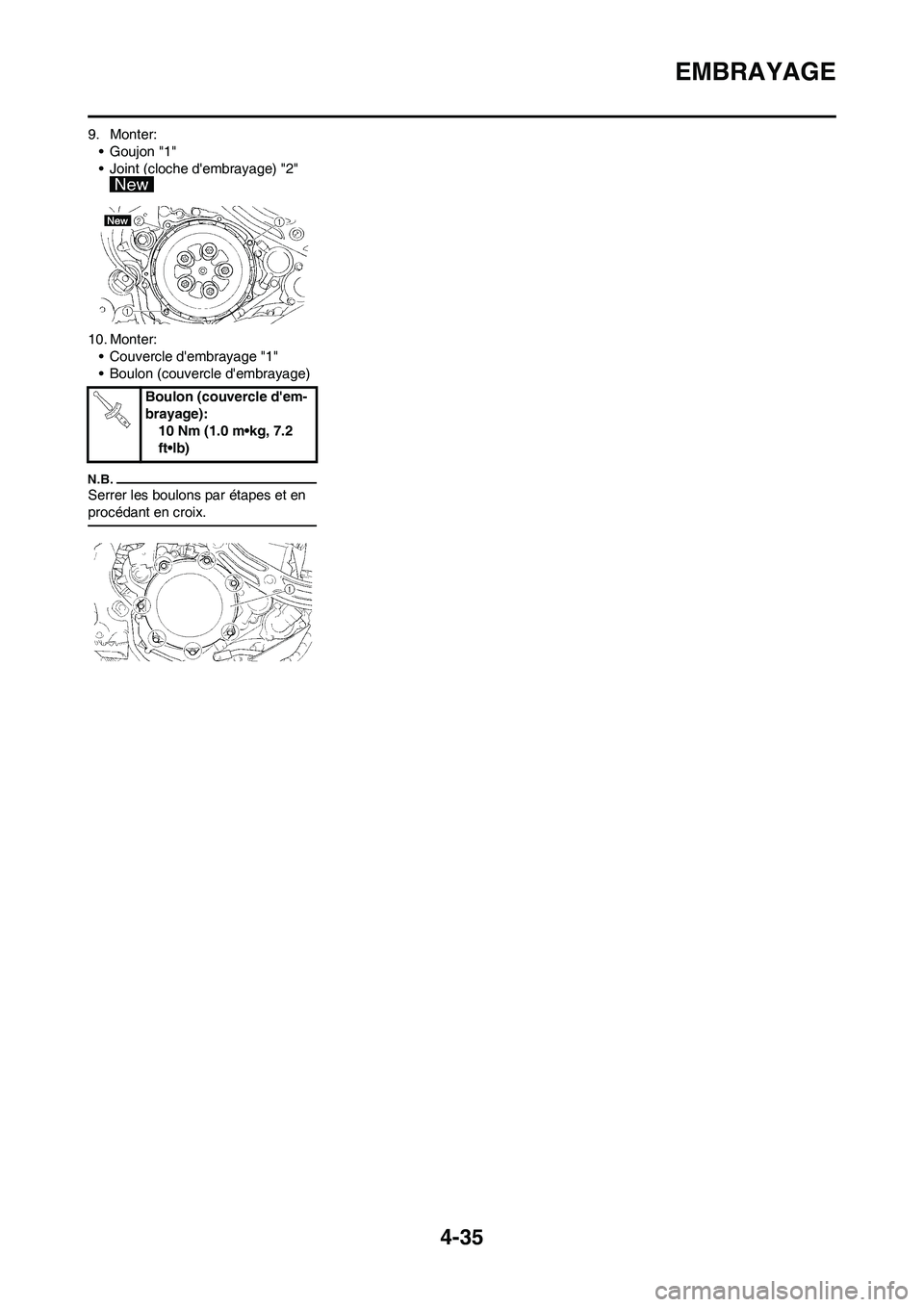

9. Monter:
•Goujon "1"
• Joint (cloche d'embrayage) "2"
10. Monter:
• Couvercle d'embrayage "1"
• Boulon (couvercle d'embrayage)
Serrer les boulons par étapes et en
procédant en croix.
Boulon (couvercle d'em-
brayage):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-36
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
ELEMENT DE FILTRE A HUILE ET POMPE A EAU

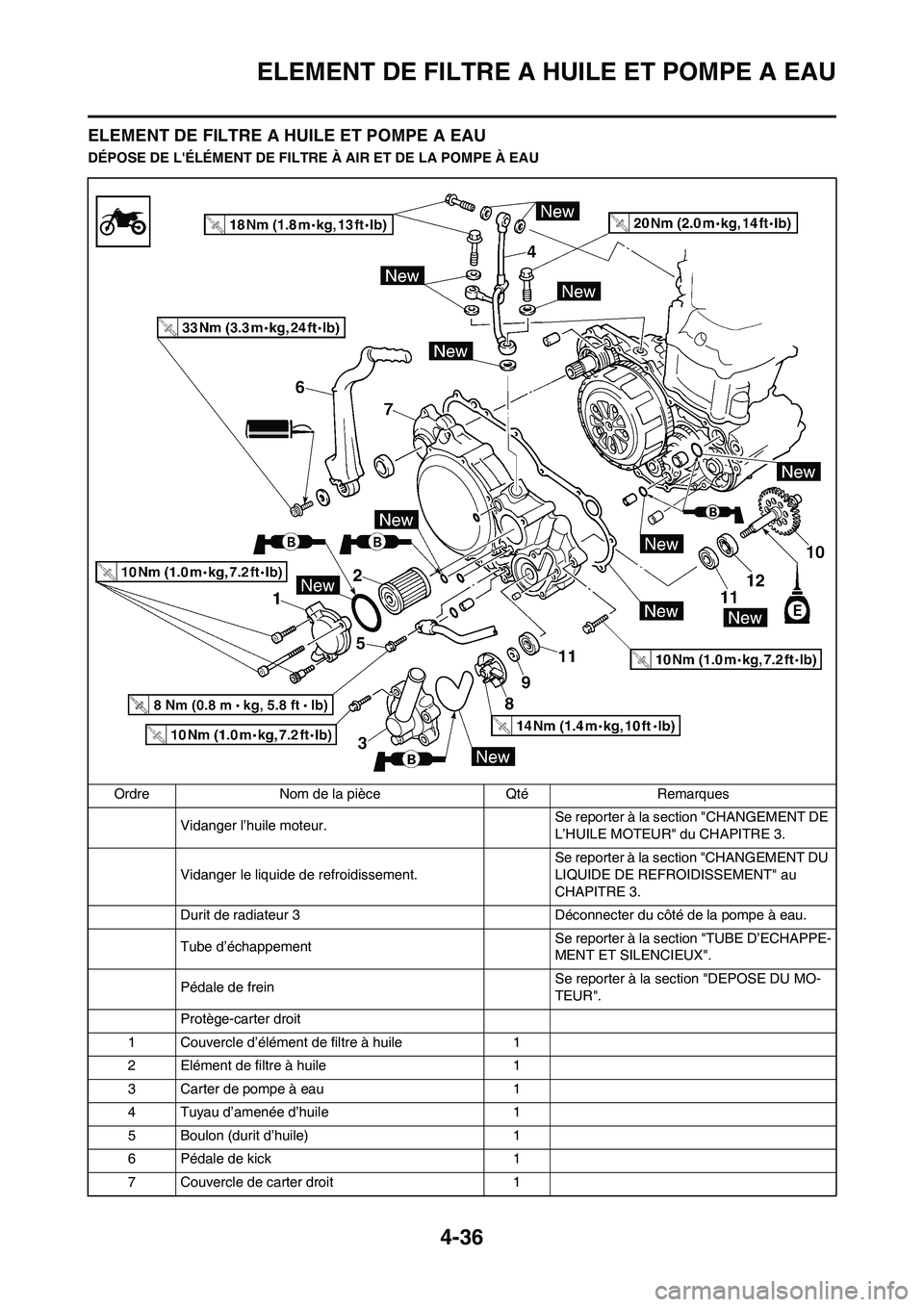

DÉPOSE DE L'ÉLÉMENT DE FILTRE À AIR ET DE LA POMPE À EAU
Ordre Nom de la pièce Qté Remarques
Vidanger l’huile moteur. Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Durit de radiateur 3 Déconnecter du côté de la pompe à eau.
Tube d’échappement Se reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
Pédale de frein Se reporter à la section "DEPOSE DU MO-
TEUR".
Protège-carter droit
1 Couvercle d’élément de filtre à huile 1
2 Elément de filtre à huile 1
3 Carter de pompe à eau 1
4 Tuyau d’amenée d’huile 1
5 Boulon (durit d’huile) 1
6 Pédale de kick 1
7 Couvercle de carter droit 1

4-37

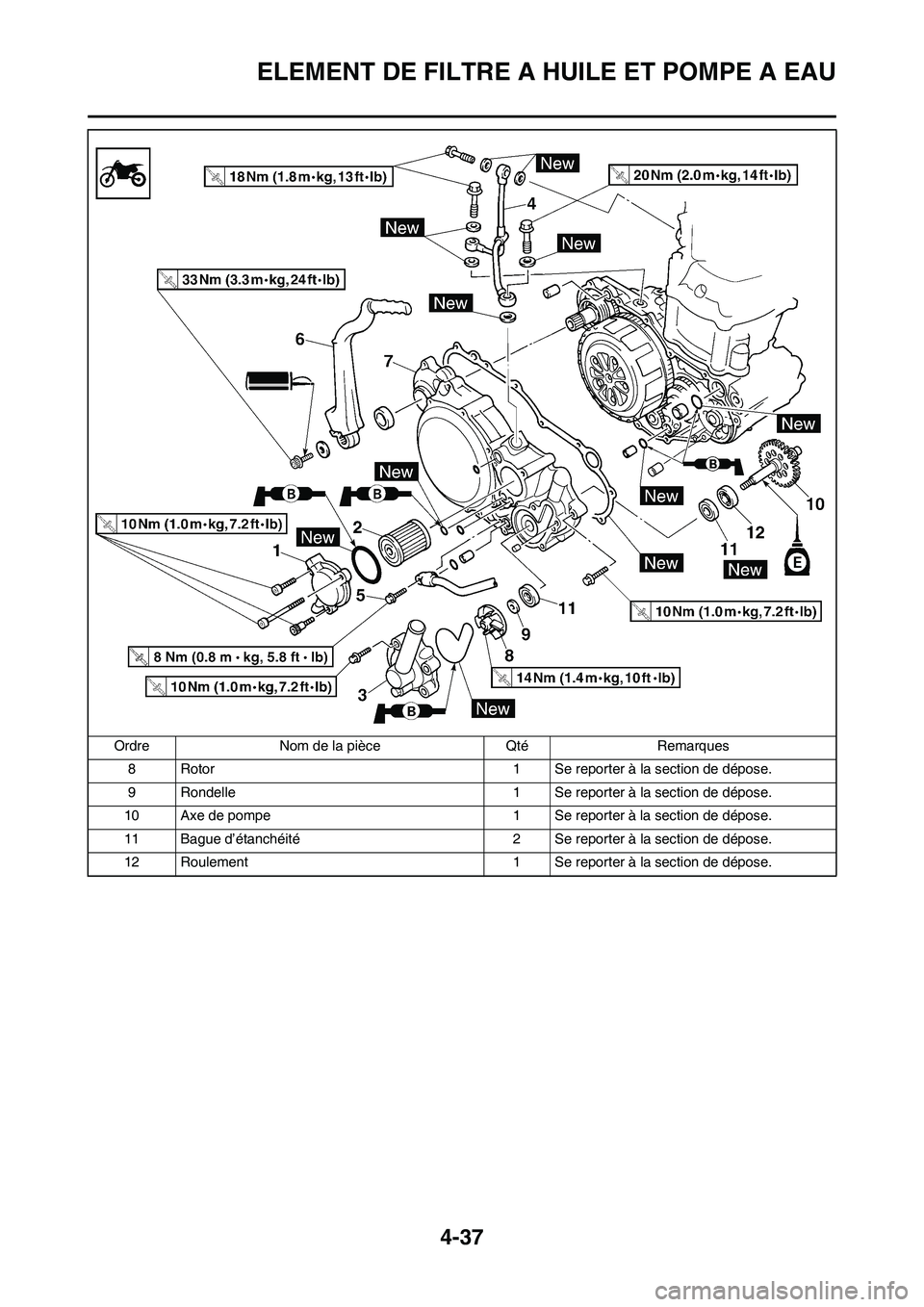

ELEMENT DE FILTRE A HUILE ET POMPE A EAU
8 Rotor 1 Se reporter à la section de dépose.
9 Rondelle 1 Se reporter à la section de dépose.
10 Axe de pompe 1 Se reporter à la section de dépose.
11 Bague d’étanchéité 2 Se reporter à la section de dépose.
12 Roulement 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

4-38
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
DÉPOSE DE L'AXE DE POMPE
1. Déposer:
• Rotor "1"
• Rondelle "2"
• Arbre d’entraînement "3"
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats "a" à
l’aide d’une clé, etc., et déposer le ro-
tor.
DÉPOSE DE LA BAGUE
D'ÉTANCHÉITÉ
Il n’est pas nécessaire de démonter
la pompe à eau sauf en cas d’anom-
alies telles qu’une modification impor-
tante du niveau de liquide de
refroidissement, une décoloration du
liquide de refroidissement ou un as-
pect laiteux de l’huile de boîte de vit-
esses.
1. Déposer:
• Roulement "1"
2. Déposer:
• Bague d’étanchéité "1"CONTRÔLE DU TUYAU
D'ALIMENTATION D'HUILE
1. Contrôler:
• Tuyau d’huile "1"
Déformation/endommagement→
Remplacer.
Obstrué→Souffler.
CONTRÔLE DE L'AXE DE POMPE
1. Contrôler:
• Arbre d’entraînement "1"
Déformation/usure/endommage-
ment→Remplacer.
Dépôts de tartre→Nettoyer.
CONTRÔLE DU PIGNON MENANT
DE POMPE
1. Contrôler:
• Dents de pignon "a"
Usure/endommagement→Rem-
placer.
CONTRÔLE DU ROULEMENT
1. Contrôler:
•Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.CONTRÔLE DE LA BAGUE
D'ÉTANCHÉITÉ
1. Contrôler:
• Bague d’étanchéité "1"
Usure/endommagement→Rem-
placer.
MONTAGE DE LA BAGUE
D'ÉTANCHÉITÉ
1. Monter:
• Bague d’étanchéité "1"
• Appliquer de la graisse à savon de
lithium sur la lèvre de la bague
d’étanchéité.
• Monter la bague d’étanchéité en
orientant vers le demi-carter droit la
marque ou le numéro du fabricant
"2".
2. Monter:
•Roulement "1"
Monter le roulement en appuyant par-
allèlement sur sa cage externe.
MONTAGE DE L'AXE DE POMPE
1. Monter:
• Arbre d'entraînement "1"
• Rondelle "2"
• Rotor "3"
Rotor:
14 Nm (1.4 m•kg, 10
ft•lb)

4-39
ELEMENT DE FILTRE A HUILE ET POMPE A EAU

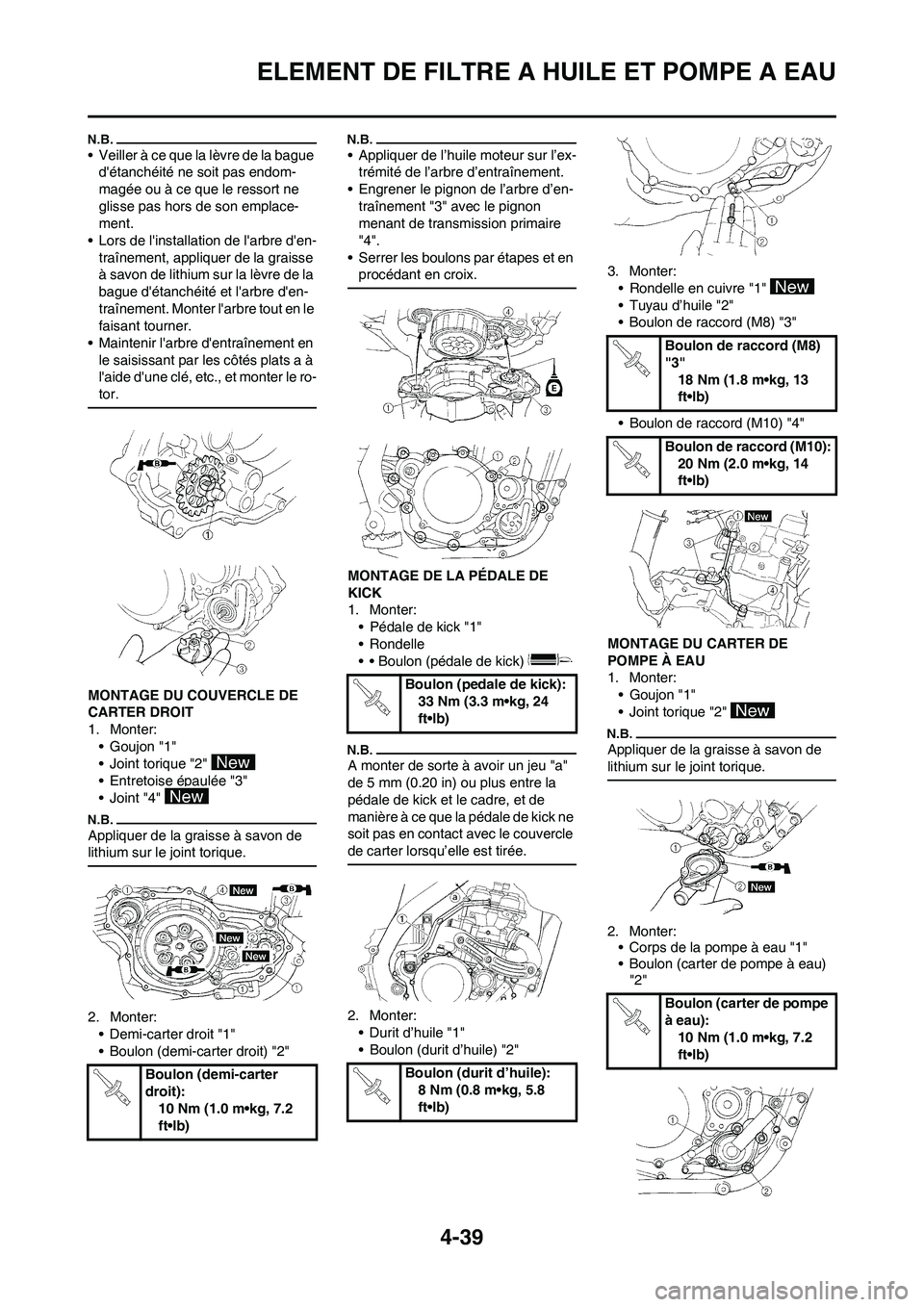

• Veiller à ce que la lèvre de la bague
d'étanchéité ne soit pas endom-
magée ou à ce que le ressort ne
glisse pas hors de son emplace-
ment.
• Lors de l'installation de l'arbre d'en-
traînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d'étanchéité et l'arbre d'en-
traînement. Monter l'arbre tout en le
faisant tourner.
• Maintenir l'arbre d'entraînement en
le saisissant par les côtés plats a à
l'aide d'une clé, etc., et monter le ro-
tor.
MONTAGE DU COUVERCLE DE
CARTER DROIT
1. Monter:
•Goujon "1"
• Joint torique "2"
• Entretoise épaulée "3"
•Joint "4"
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Monter:
• Demi-carter droit "1"
• Boulon (demi-carter droit) "2"
• Appliquer de l’huile moteur sur l’ex-
trémité de l’arbre d’entraînement.
• Engrener le pignon de l’arbre d’en-
traînement "3" avec le pignon
menant de transmission primaire
"4".
• Serrer les boulons par étapes et en
procédant en croix.
MONTAGE DE LA PÉDALE DE
KICK
1. Monter:
• Pédale de kick "1"
• Rondelle
• • Boulon (pédale de kick)
A monter de sorte à avoir un jeu "a"
de 5 mm (0.20 in) ou plus entre la
pédale de kick et le cadre, et de
manière à ce que la pédale de kick ne
soit pas en contact avec le couvercle
de carter lorsqu’elle est tirée.
2. Monter:
• Durit d’huile "1"
• Boulon (durit d’huile) "2"3. Monter:
• Rondelle en cuivre "1"
• Tuyau d’huile "2"
• Boulon de raccord (M8) "3"
• Boulon de raccord (M10) "4"
MONTAGE DU CARTER DE
POMPE À EAU
1. Monter:
•Goujon "1"
• Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Monter:
• Corps de la pompe à eau "1"
• Boulon (carter de pompe à eau)
"2"
Boulon (demi-carter
droit):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (pedale de kick):
33 Nm (3.3 m•kg, 24
ft•lb)
Boulon (durit d’huile):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Boulon de raccord (M8)
"3"
18 Nm (1.8 m•kg, 13
ft•lb)
Boulon de raccord (M10):
20 Nm (2.0 m•kg, 14
ft•lb)
Boulon (carter de pompe
à eau):
10 Nm (1.0 m•kg, 7.2
ft•lb)
