YAMAHA YZ250F 2010 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2010, Model line: YZ250F, Model: YAMAHA YZ250F 2010Pages: 206, PDF Dimensioni: 13.91 MB
Page 201 of 206

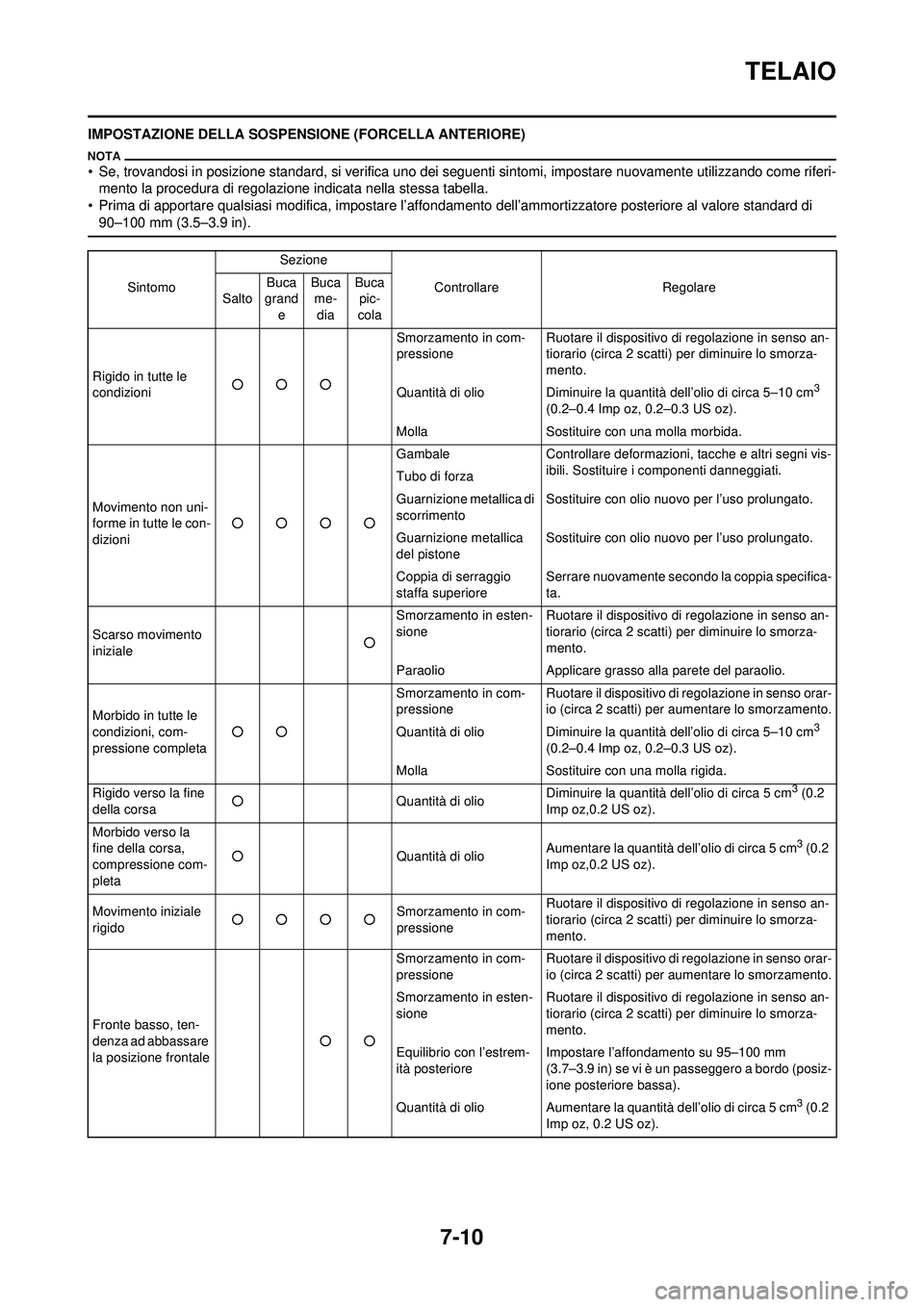

7-10
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (FORCELLA ANTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Prima di apportare qualsiasi modifica, impostare l’affondamento dell’ammortizzatore posteriore al valore standard di 90–100 mm (3.5–3.9 in).
Sintomo Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
Rigido in tutte le
condizioni ○○○ Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla morbida.
Movimento non uni-
forme in tutte le con-
dizioni ○○○○ Gambale
Controllare deformazioni, tacche e altri segni vis-
ibili. Sostituire i componenti danneggiati.
Tubo di forza
Guarnizione metallica di
scorrimento Sostituire con olio nuovo per l’uso prolungato.
Guarnizione metallica
del pistone Sostituire con olio nuovo per l’uso prolungato.
Coppia di serraggio
staffa superiore Serrare nuovamente secondo la coppia specifica-
ta.
Scarso movimento
iniziale ○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Paraolio Applicare grasso alla parete del paraolio.
Morbido in tutte le
condizioni, com-
pressione completa ○○ Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla rigida.
Rigido verso la fine
della corsa ○
Quantità di olioDiminuire la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Morbido verso la
fine della corsa,
compressione com-
pleta ○
Quantità di olioAumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Movimento iniziale
rigido ○○○○ Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Fronte basso, ten-
denza ad abbassare
la posizione frontale ○○Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in esten-
sione Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posteriore Impostare l’affondamento su 95–100 mm
(3.7–3.9 in) se vi è un passeggero a bordo (posiz-
ione posteriore bassa).
Quantità di olio Aumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz, 0.2 US oz).
Page 202 of 206

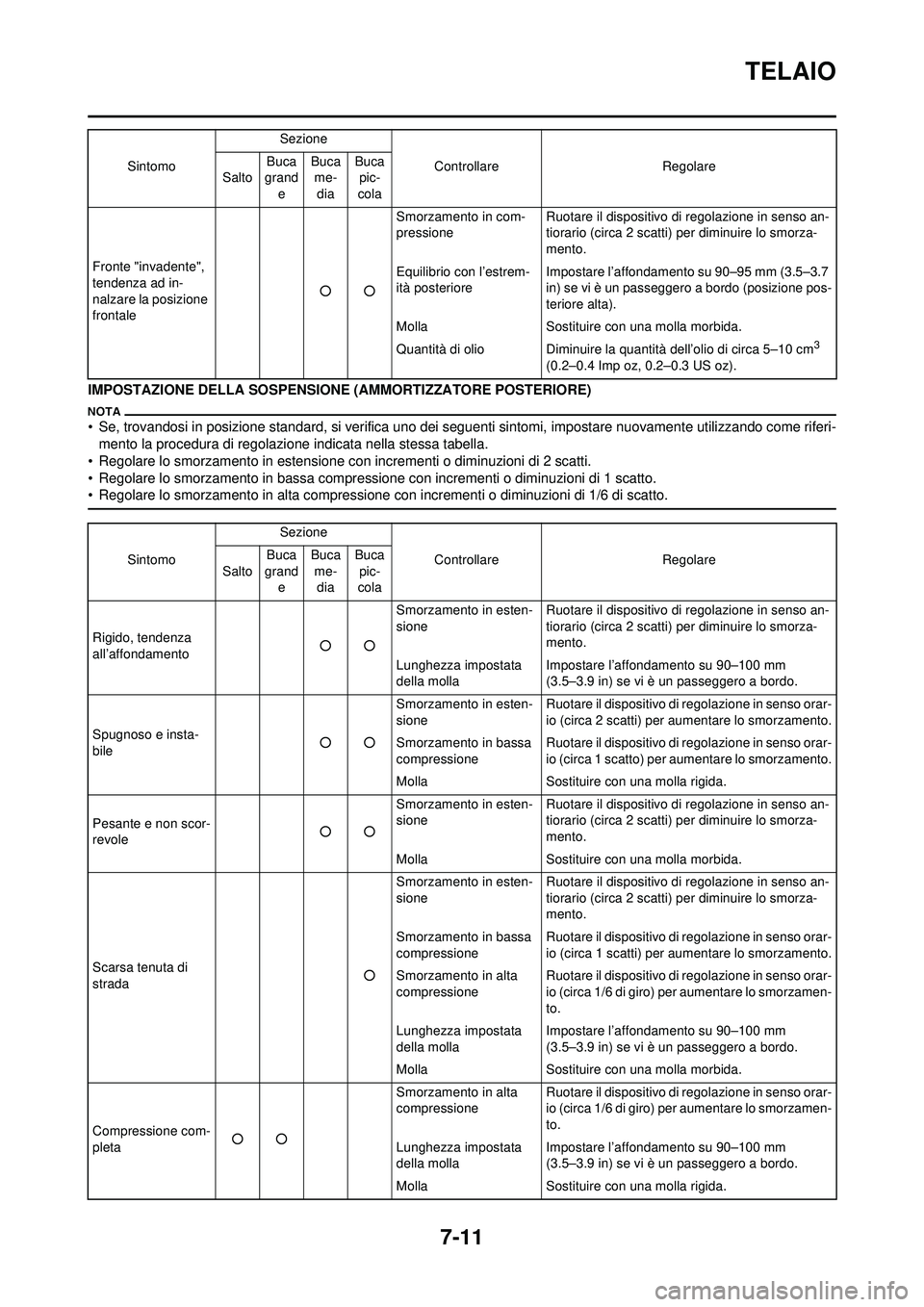

7-11
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (AMMORTIZZATORE POSTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Regolare lo smorzamento in estensione con incrementi o diminuzioni di 2 scatti.
• Regolare lo smorzamento in bassa compressione con incrementi o diminuzioni di 1 scatto.
• Regolare lo smorzamento in alta compressione con incrementi o diminuzioni di 1/6 di scatto.
Fronte "invadente",
tendenza ad in-
nalzare la posizione
frontale ○○Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posteriore Impostare l’affondamento su 90–95 mm (3.5–3.7
in) se vi è un passeggero a bordo (posizione pos-
teriore alta).
Molla Sostituire con una molla morbida.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Sintomo
Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
Sintomo Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
Rigido, tendenza
all’affondamento ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Lunghezza impostata
della molla Impostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Spugnoso e insta-
bile ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in bassa
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1 scatto) per aumentare lo smorzamento.
Molla Sostituire con una molla rigida.
Pesante e non scor-
revole ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Molla Sostituire con una molla morbida.
Scarsa tenuta di
strada ○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Smorzamento in bassa
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1 scatti) per aumentare lo smorzamento.
Smorzamento in alta
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della molla Impostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Compressione com-
pleta ○○ Smorzamento in alta
compressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della molla Impostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla rigida.
Page 203 of 206

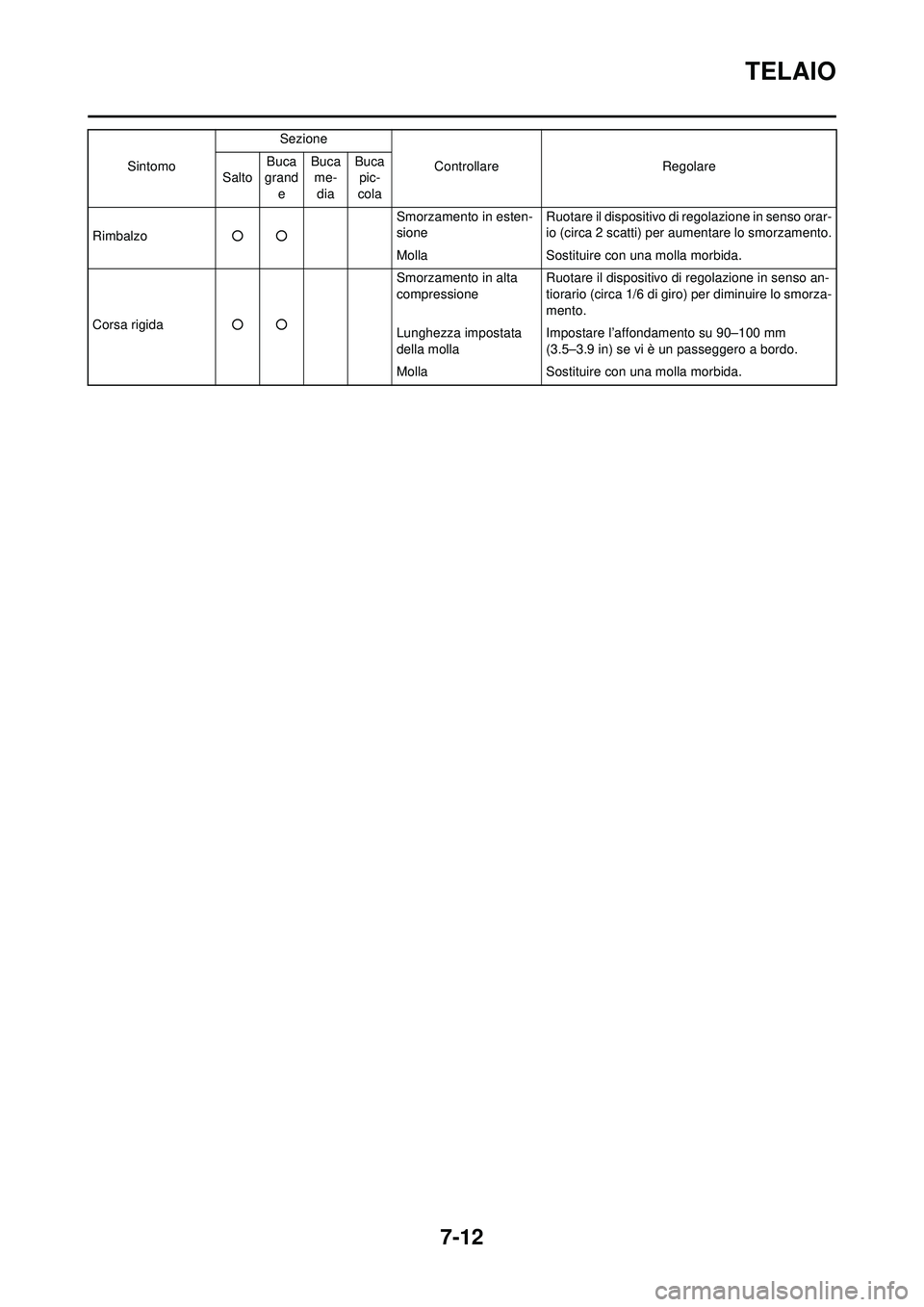

7-12
TELAIO
Rimbalzo○○ Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Molla Sostituire con una molla morbida.
Corsa rigida ○○ Smorzamento in alta
compressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 1/6 di giro) per diminuire lo smorza-
mento.
Lunghezza impostata
della molla Impostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Sintomo
Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
