YAMAHA YZ250F 2010 Manuale duso (in Italian)

YZ250F(Z)YZ250F(Z)
20102010
MANUALE DI SERVIZIO DELMANUALE DI SERVIZIO DEL
PROPRIETARIOPROPRIETARIO

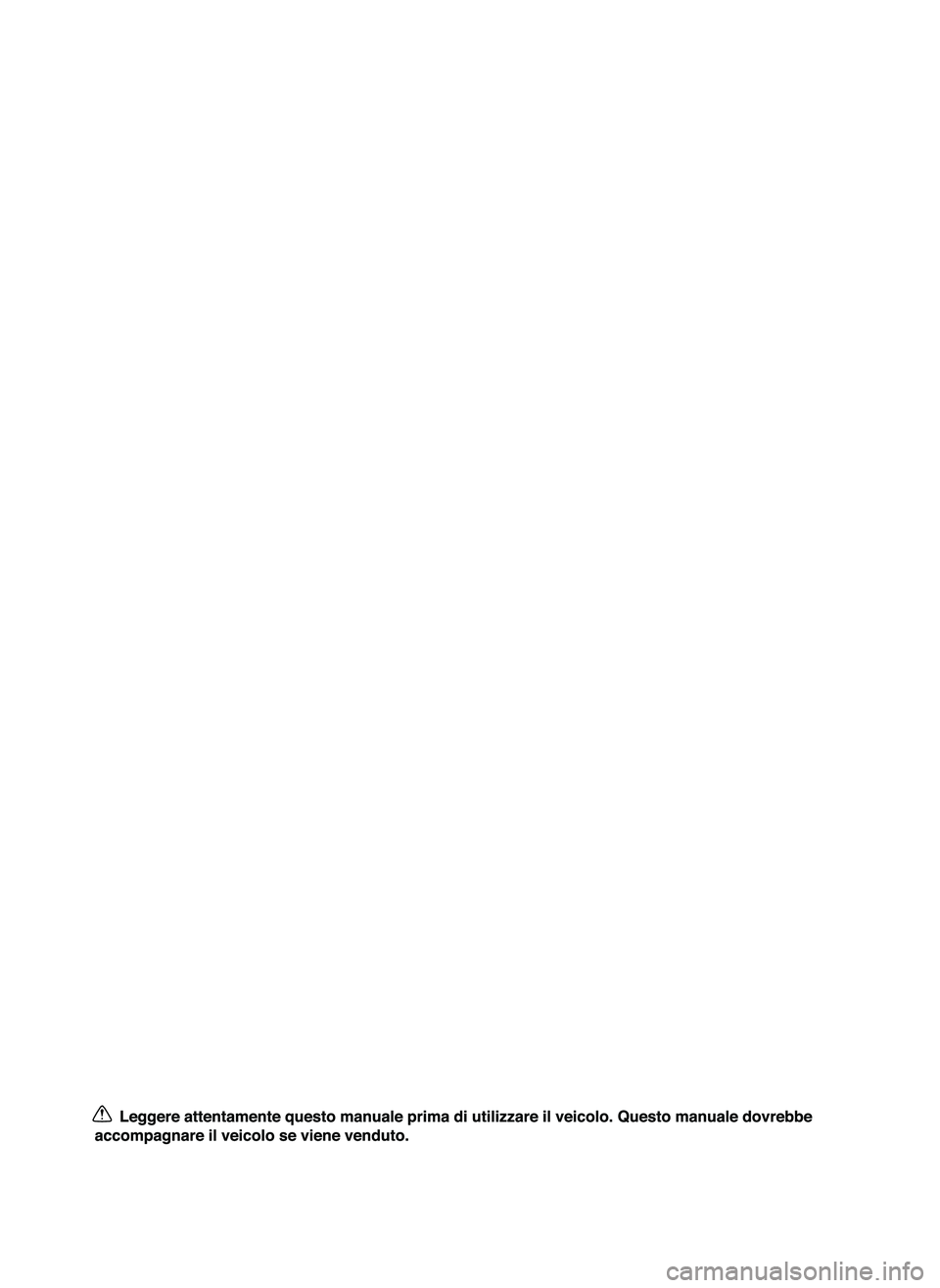

Leggere attentamente questo manuale prima di utilizzare questo veicolo.Leggere attentamente questo manuale prima di utilizzare questo veicolo.
17D-28199-30-H017D-28199-30-H0

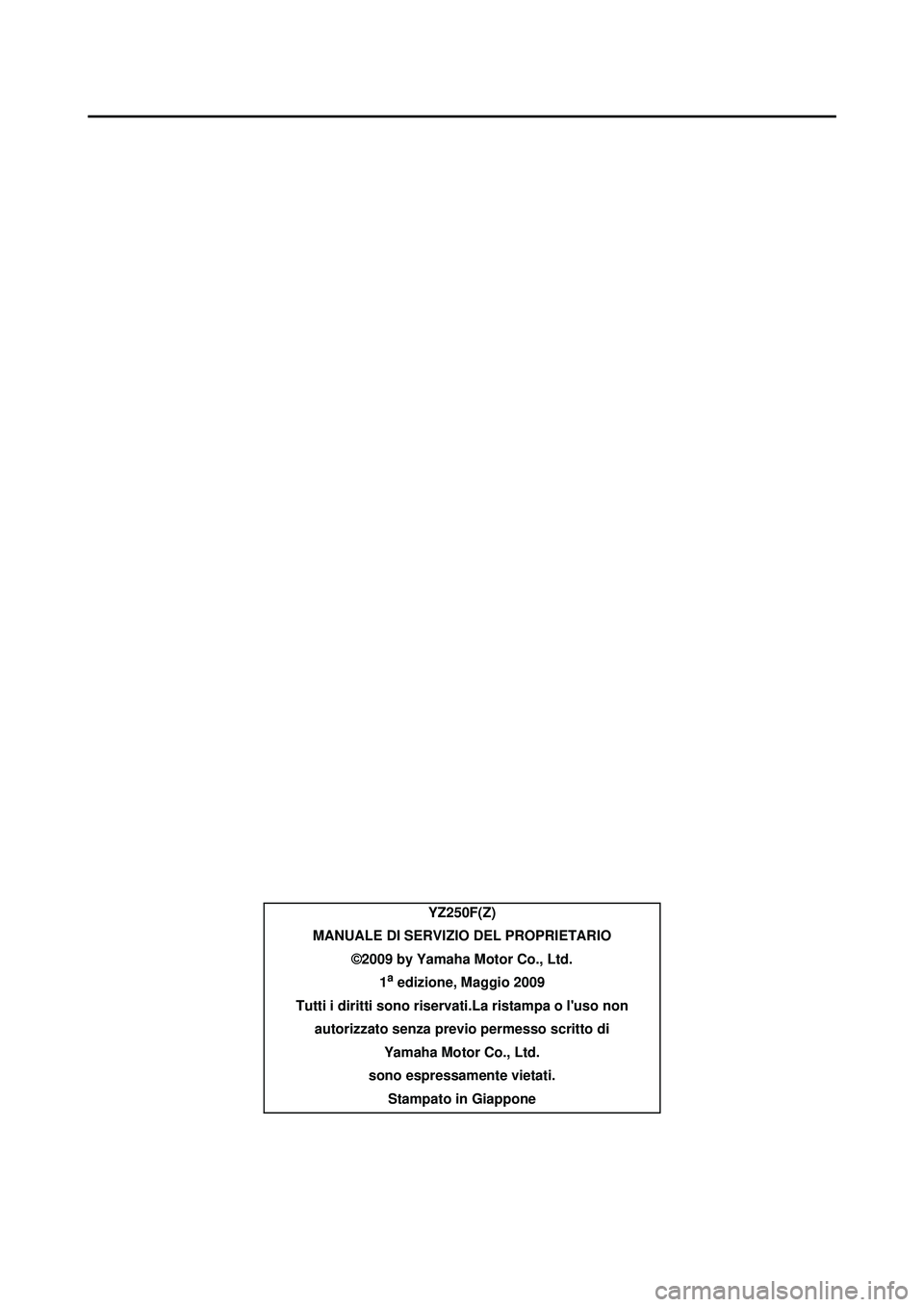

YZ250F(Z)
MANUALE DI SERVIZ IO DEL PROPRIETARIO
©2009 by Yamaha Motor Co., Ltd. 1
a edizione, Maggio 2009
Tutti i diritti sono riservati.La ristampa o l'uso non autorizzato senza previo permesso scritto di Yamaha Motor Co., Ltd.
sono espressamente vietati. Stampato in Giappone

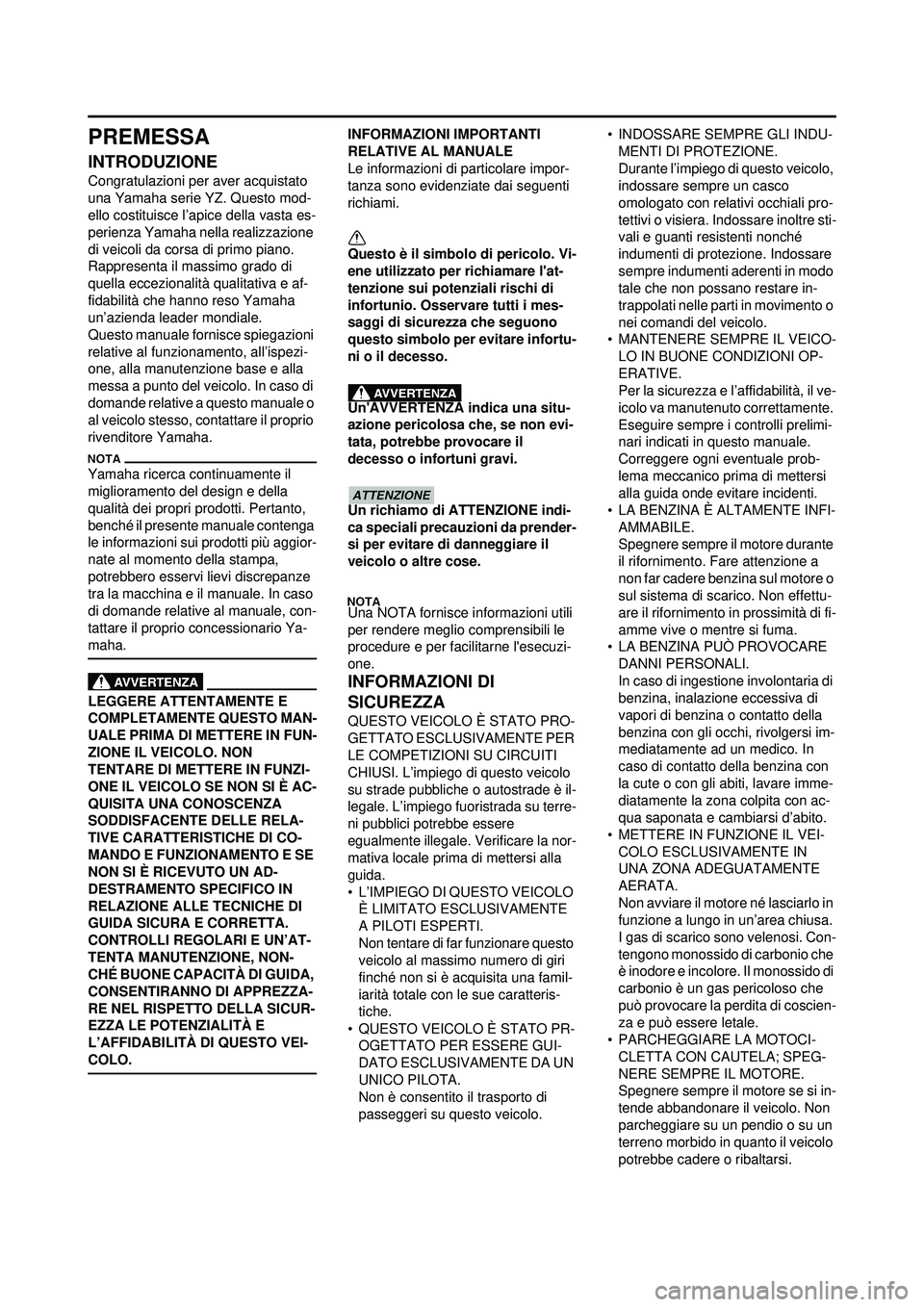

PREMESSA
INTRODUZIONE
Congratulazioni per aver acquistato
una Yamaha serie YZ. Questo mod-
ello costituisce l’apice della vasta es-
perienza Yamaha nella realizzazione
di veicoli da corsa di primo piano.
Rappresenta il massimo grado di
quella eccezionalità qualitativa e af-
fidabilità che hanno reso Yamaha
un’azienda leader mondiale.
Questo manuale fornisce spiegazioni
relative al funzionamento, all’ispezi-
one, alla manutenzione base e alla
messa a punto del veicolo. In caso di
domande relative a questo manuale o
al veicolo stesso, contattare il proprio
rivenditore Yamaha.
Yamaha ricerca continuamente il
miglioramento del design e della
qualità dei propri prodotti. Pertanto,
benché il presente manuale contenga
le informazioni sui prodotti più aggior-
nate al momento della stampa,
potrebbero esservi lievi discrepanze
tra la macchina e il manuale. In caso
di domande relative al manuale, con-
tattare il proprio concessionario Ya-
maha.
LEGGERE ATTENTAMENTE E
COMPLETAMENTE QUESTO MAN-
UALE PRIMA DI METTERE IN FUN-
ZIONE IL VEICOLO. NON
TENTARE DI METTERE IN FUNZI-
ONE IL VEICOLO SE NON SI È AC-
QUISITA UNA CONOSCENZA
SODDISFACENTE DELLE RELA-
TIVE CARATTERISTICHE DI CO-
MANDO E FUNZIONAMENTO E SE
NON SI È RICEVUTO UN AD-
DESTRAMENTO SPECIFICO IN
RELAZIONE ALLE TECNICHE DI
GUIDA SICURA E CORRETTA.
CONTROLLI REGOLARI E UN’AT-
TENTA MANUTENZIONE, NON-
CHÉ BUONE CAPACITÀ DI GUIDA,
CONSENTIRANNO DI APPREZZA-
RE NEL RISPETTO DELLA SICUR-
EZZA LE POTENZIALITÀ E
L’AFFIDABILITÀ DI QUESTO VEI-
COLO.
INFORMAZIONI IMPORTANTI
RELATIVE AL MANUALE
Le informazioni di particolare impor-
tanza sono evidenziate dai seguenti
richiami.
Questo è il simbolo di pericolo. Vi-
ene utilizzato per richiamare l'at-
tenzione sui potenziali rischi di
infortunio. Osservare tutti i mes-
saggi di sicurezza che seguono
questo simbolo per evitare infortu-
ni o il decesso.
Un'AVVERTENZA indica una situ-
azione pericolosa che, se non evi-
tata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indi-
ca speciali precauzioni da prender-
si per evitare di danneggiare il
veicolo o altre cose.
Una NOTA fornisce informazioni utili
per rendere meglio comprensibili le
procedure e per facilitarne l'esecuzi-
one.
INFORMAZIONI DI
SICUREZZA
QUESTO VEICOLO È STATO PRO-
GETTATO ESCLUSIVAMENTE PER
LE COMPETIZIONI SU CIRCUITI
CHIUSI. L’impiego di questo veicolo
su strade pubbliche o autostrade è il-
legale. L’impiego fuoristrada su terre-
ni pubblici potrebbe essere
egualmente illegale. Verificare la nor-
mativa locale prima di mettersi alla
guida.
• L’IMPIEGO DI QUESTO VEICOLO È LIMITATO ESCLUSIVAMENTE
A PILOTI ESPERTI.
Non tentare di far funzionare questo
veicolo al massimo numero di giri
finché non si è acquisita una famil-
iarità totale con le sue caratteris-
tiche.
• QUESTO VEICOLO È STATO PR- OGETTATO PER ESSERE GUI-
DATO ESCLUSIVAMENTE DA UN
UNICO PILOTA.
Non è consentito il trasporto di
passeggeri su questo veicolo. • INDOSSARE SEMPRE GLI INDU-
MENTI DI PROTEZIONE.
Durante l’impiego di questo veicolo,
indossare sempre un casco
omologato con relativi occhiali pro-
tettivi o visiera. Indossare inoltre sti-
vali e guanti resistenti nonché
indumenti di protezione. Indossare
sempre indumenti aderenti in modo
tale che non possano restare in-
trappolati nelle parti in movimento o
nei comandi del veicolo.
• MANTENERE SEMPRE IL VEICO-
LO IN BUONE CONDIZIONI OP-
ERATIVE.
Per la sicurezza e l’affidabilità, il ve-
icolo va manutenuto correttamente.
Eseguire sempre i controlli prelimi-
nari indicati in questo manuale.
Correggere ogni eventuale prob-
lema meccanico pr ima di mettersi
alla guida onde evitare incidenti.
• LA BENZINA È ALTAMENTE INFI- AMMABILE.
Spegnere sempre il motore durante
il rifornimento. Fare attenzione a
non far cadere benzina sul motore o
sul sistema di scarico. Non effettu-
are il rifornimento in prossimità di fi-
amme vive o mentre si fuma.
• LA BENZINA PUÒ PROVOCARE
DANNI PERSONALI.
In caso di ingestione involontaria di
benzina, inalazione eccessiva di
vapori di benzina o contatto della
benzina con gli occhi, rivolgersi im-
mediatamente ad un medico. In
caso di contatto della benzina con
la cute o con gli abiti, lavare imme-
diatamente la zona colpita con ac-
qua saponata e cambiarsi d’abito.
• METTERE IN FUNZIONE IL VEI-
COLO ESCLUSIVAMENTE IN
UNA ZONA ADEGUATAMENTE
AERATA.
Non avviare il motore né lasciarlo in
funzione a lungo in un’area chiusa.
I gas di scarico sono velenosi. Con-
tengono monossido di carbonio che
è inodore e incolore. Il monossido di
carbonio è un gas pericoloso che
può provocare la perdita di coscien-
za e può essere letale.
• PARCHEGGIARE LA MOTOCI-
CLETTA CON CAUTELA; SPEG-
NERE SEMPRE IL MOTORE.
Spegnere sempre il motore se si in-
tende abbandonare il veicolo. Non
parcheggiare su un pendio o su un
terreno morbido in quanto il veicolo
potrebbe cadere o ribaltarsi.

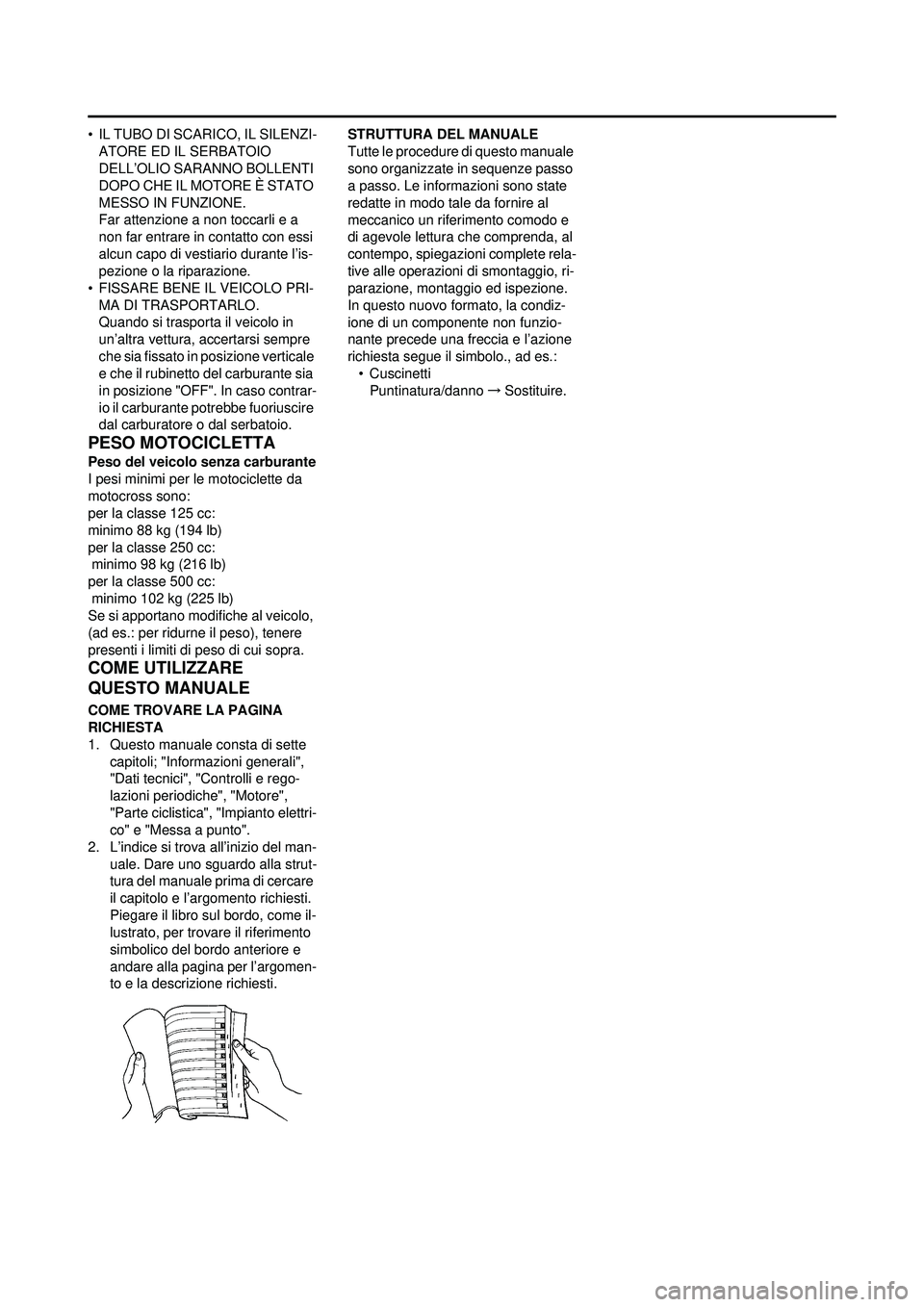

• IL TUBO DI SCARICO, IL SILENZI-ATORE ED IL SERBATOIO
DELL’OLIO SARANNO BOLLENTI
DOPO CHE IL MOTORE È STATO
MESSO IN FUNZIONE.
Far attenzione a non toccarli e a
non far entrare in contatto con essi
alcun capo di vestiario durante l’is-
pezione o la riparazione.
• FISSARE BENE IL VEICOLO PRI-
MA DI TRASPORTARLO.
Quando si trasporta il veicolo in
un’altra vettura, accertarsi sempre
che sia fissato in posizione verticale
e che il rubinetto del carburante sia
in posizione "OFF". In caso contrar-
io il carburante potrebbe fuoriuscire
dal carburatore o dal serbatoio.
PESO MOTOCICLETTA
Peso del veicolo senza carburante
I pesi minimi per le motociclette da
motocross sono:
per la classe 125 cc:
minimo 88 kg (194 lb)
per la classe 250 cc:
minimo 98 kg (216 lb)
per la classe 500 cc:
minimo 102 kg (225 lb)
Se si apportano modifiche al veicolo,
(ad es.: per ridurne il peso), tenere
presenti i limiti di peso di cui sopra.
COME UTILIZZARE
QUESTO MANUALE
COME TROVARE LA PAGINA
RICHIESTA
1. Questo manuale consta di sette capitoli; "Informazioni generali",
"Dati tecnici", "Controlli e rego-
lazioni periodiche", "Motore",
"Parte ciclistica", "Impianto elettri-
co" e "Messa a punto".
2. L’indice si trova all’inizio del man- uale. Dare uno sguardo alla strut-
tura del manuale prima di cercare
il capitolo e l’argomento richiesti.
Piegare il libro sul bordo, come il-
lustrato, per trovare il riferimento
simbolico del bordo anteriore e
andare alla pagina per l’argomen-
to e la descrizione richiesti. STRUTTURA DEL MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo
a passo. Le informazioni sono state
redatte in modo tale da fornire al
meccanico un riferi
mento comodo e
di agevole lettura che comprenda, al
contempo, spiegazioni complete rela-
tive alle operazioni di smontaggio, ri-
parazione, montaggio ed ispezione.
In questo nuovo formato, la condiz-
ione di un componente non funzio-
nante precede una freccia e l’azione
richiesta segue il simbolo., ad es.: • CuscinettiPuntinatura/danno →Sostituire.

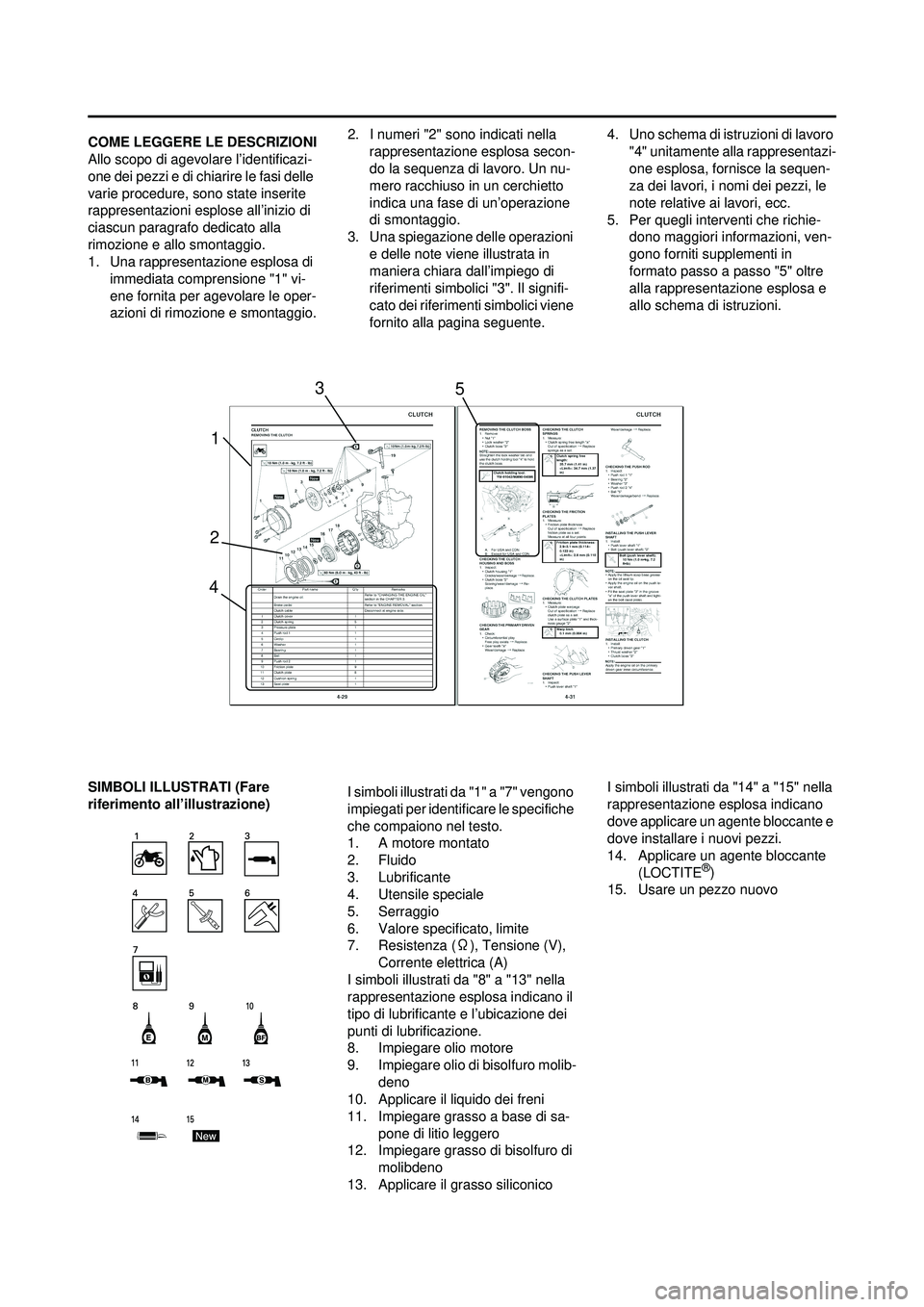

COME LEGGERE LE DESCRIZIONI
Allo scopo di agevolare l’identificazi-
one dei pezzi e di chiarire le fasi delle
varie procedure, sono state inserite
rappresentazioni esplose all’inizio di
ciascun paragrafo dedicato alla
rimozione e allo smontaggio.
1. Una rappresentazione esplosa di immediata comprensione "1" vi-
ene fornita per agevolare le oper-
azioni di rimozione e smontaggio. 2. I numeri "2" sono indicati nella
rappresentazione esplosa secon-
do la sequenza di lavoro. Un nu-
mero racchiuso in un cerchietto
indica una fase di un’operazione
di smontaggio.
3. Una spiegazione delle operazioni
e delle note viene illustrata in
maniera chiara dall’impiego di
riferimenti simbolici "3". Il signifi-
cato dei riferimenti simbolici viene
fornito alla pagina seguente. 4. Uno schema di istruzioni di lavoro
"4" unitamente alla rappresentazi-
one esplosa, fornisce la sequen-
za dei lavori, i nomi dei pezzi, le
note relative ai lavori, ecc.
5. Per quegli interventi che richie- dono maggiori informazioni, ven-
gono forniti supplementi in
formato passo a passo "5" oltre
alla rappresentazione esplosa e
allo schema di istruzioni.
SIMBOLI ILLUSTRATI (Fare
riferimento all’illustrazione) I simboli illustrati da "1" a "7" vengono
impiegati per identificare le specifiche
che compaiono nel testo.
1. A motore montato
2. Fluido
3. Lubrificante
4. Utensile speciale
5. Serraggio
6. Valore specificato, limite
7. Resistenza (
Ω), Tensione (V),
Corrente elettrica (A)
I simboli illustrati da "8" a "13" nella
rappresentazione esplosa indicano il
tipo di lubrificante e l’ubicazione dei
punti di lubrificazione.
8. Impiegare olio motore
9. Impiegare olio di bisolfuro molib- deno
10. Applicare il liquido dei freni
11. Impiegare grasso a base di sa- pone di litio leggero
12. Impiegare grasso di bisolfuro di
molibdeno
13. Applicare il grasso siliconico I simboli illustrati da "14" a "15" nella
rappresentazione esplosa indicano
dove applicare un agente bloccante e
dove installare i nuovi pezzi.
14. Applicare un agente bloccante
(LOCTITE
®)
15. Usare un pezzo nuovo
1
2 3
4 5

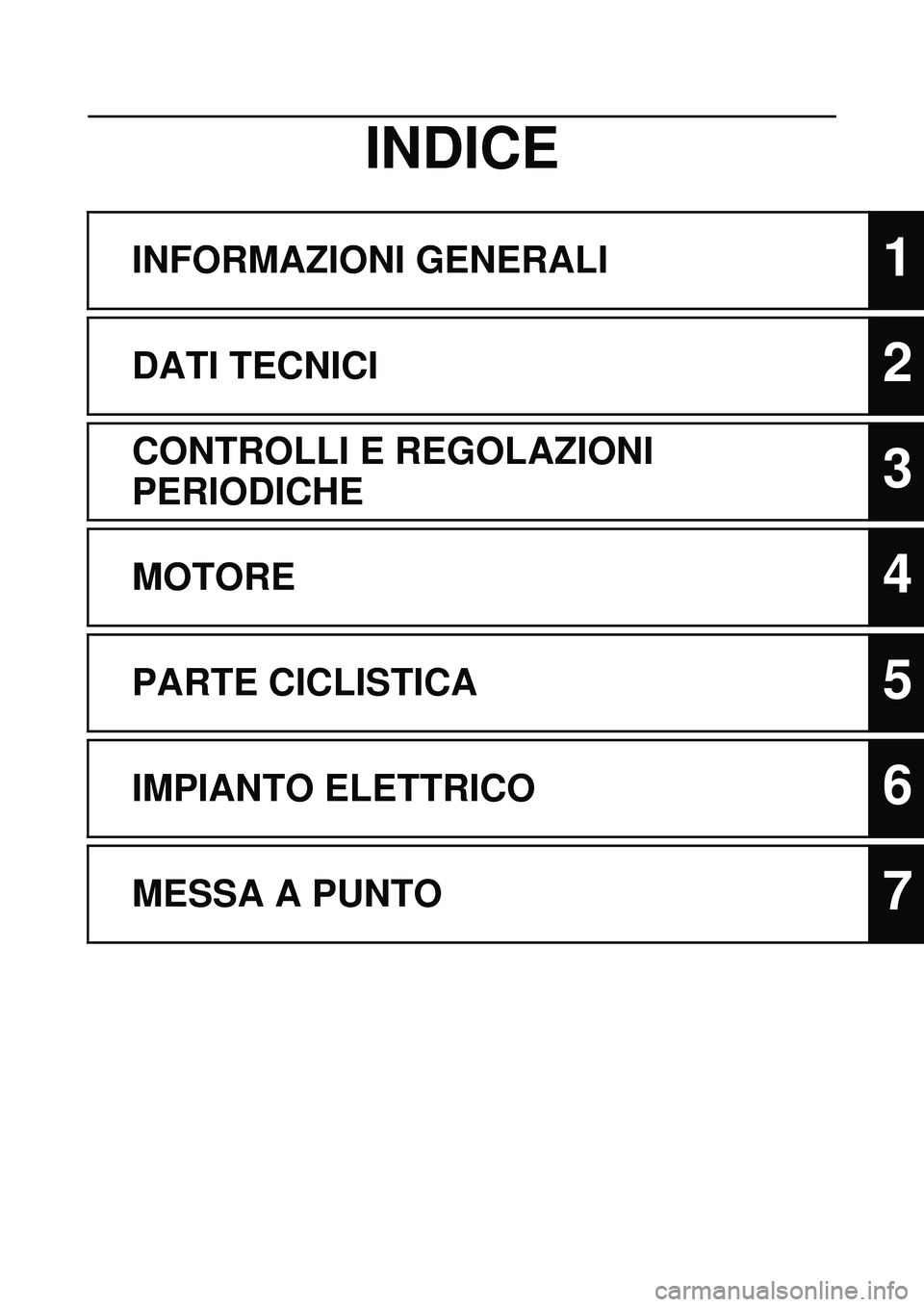

INDICE
INFORMAZIONI GENERALI1
DATI TECNICI2
CONTROLLI E REGOLAZIONI
PERIODICHE
3
MOTORE4
PARTE CICLISTICA5
IMPIANTO ELETTRICO6
MESSA A PUNTO7

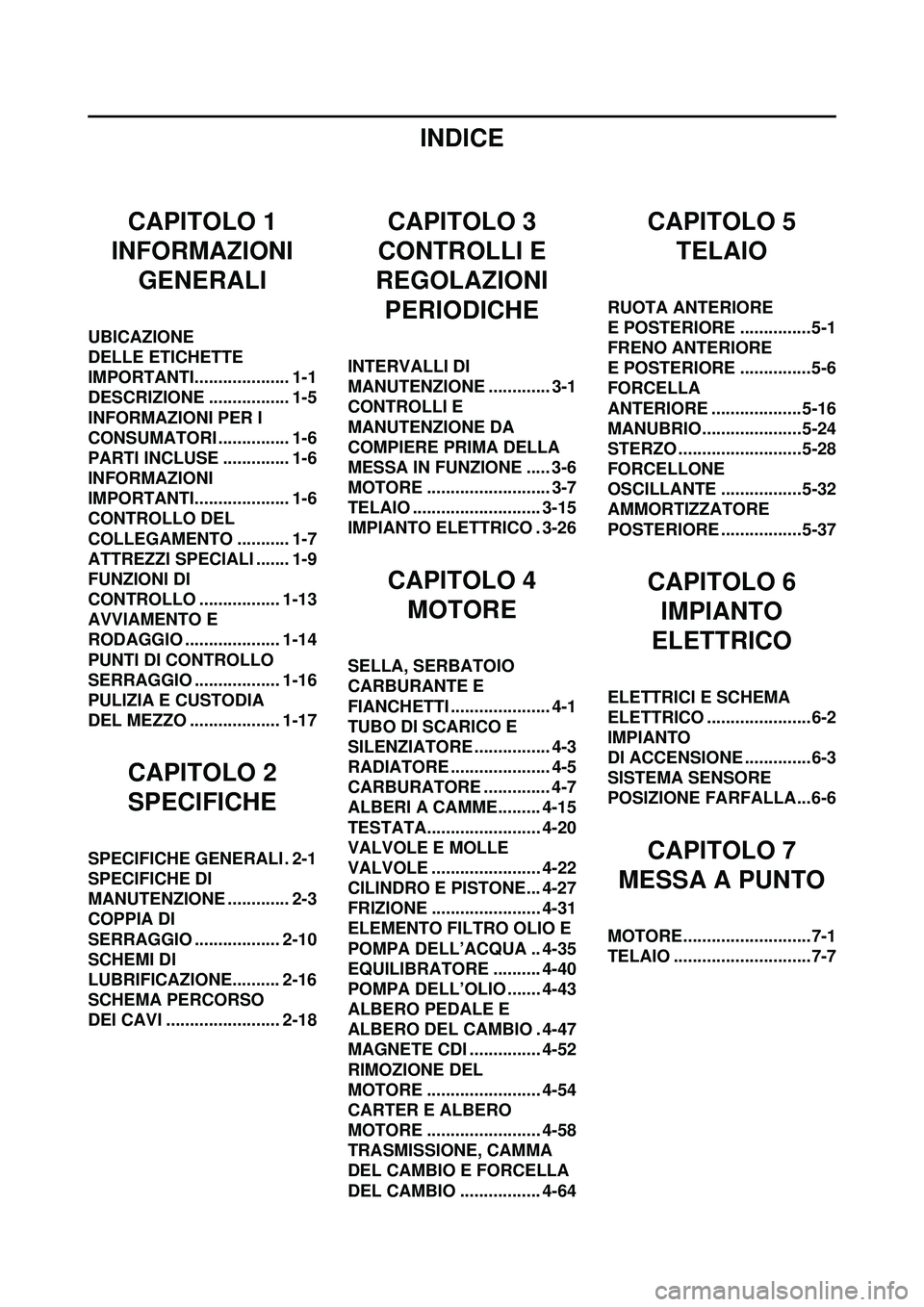

INDICE
CAPITOLO 1
INFORMAZIONI
GENERALI

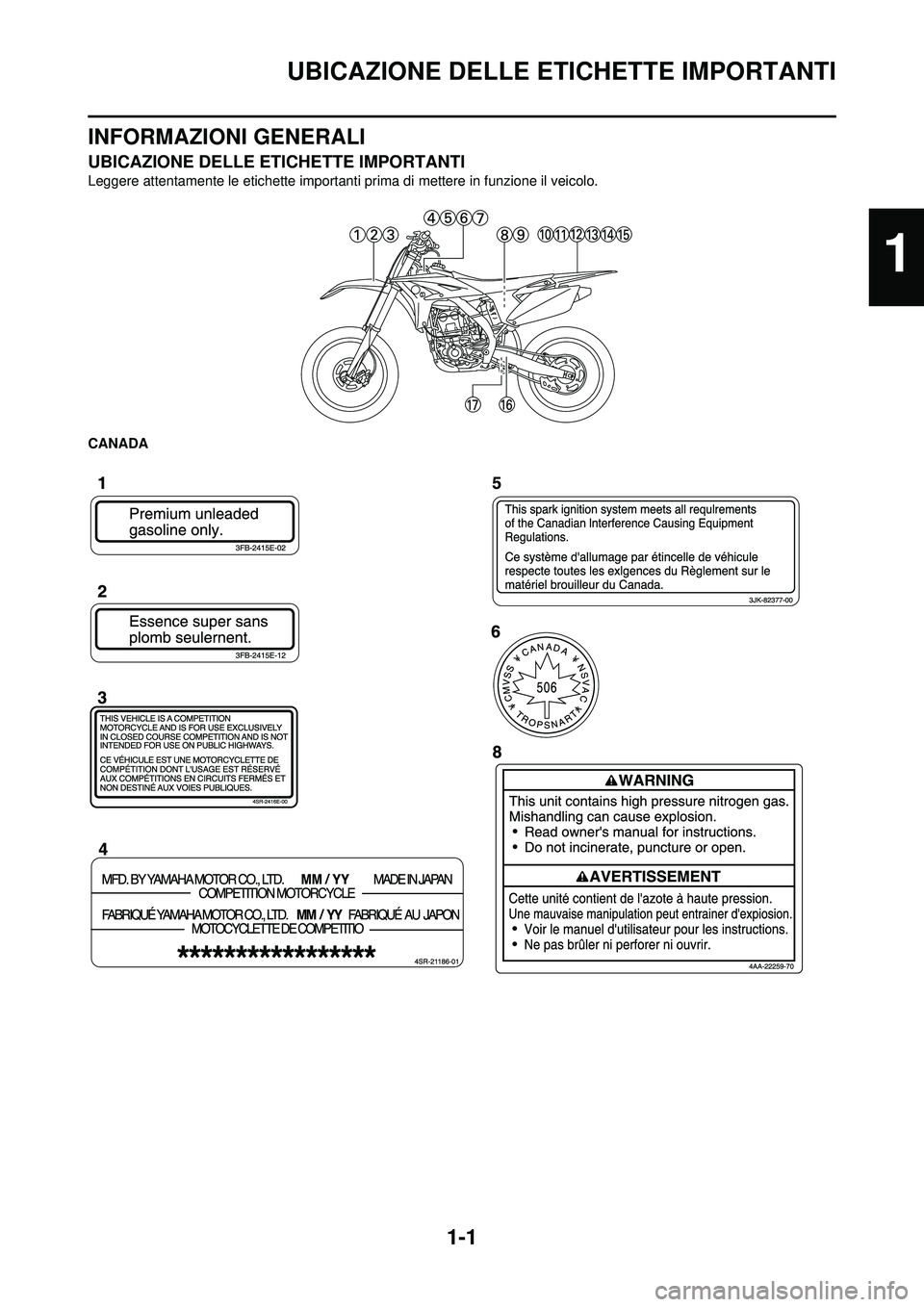

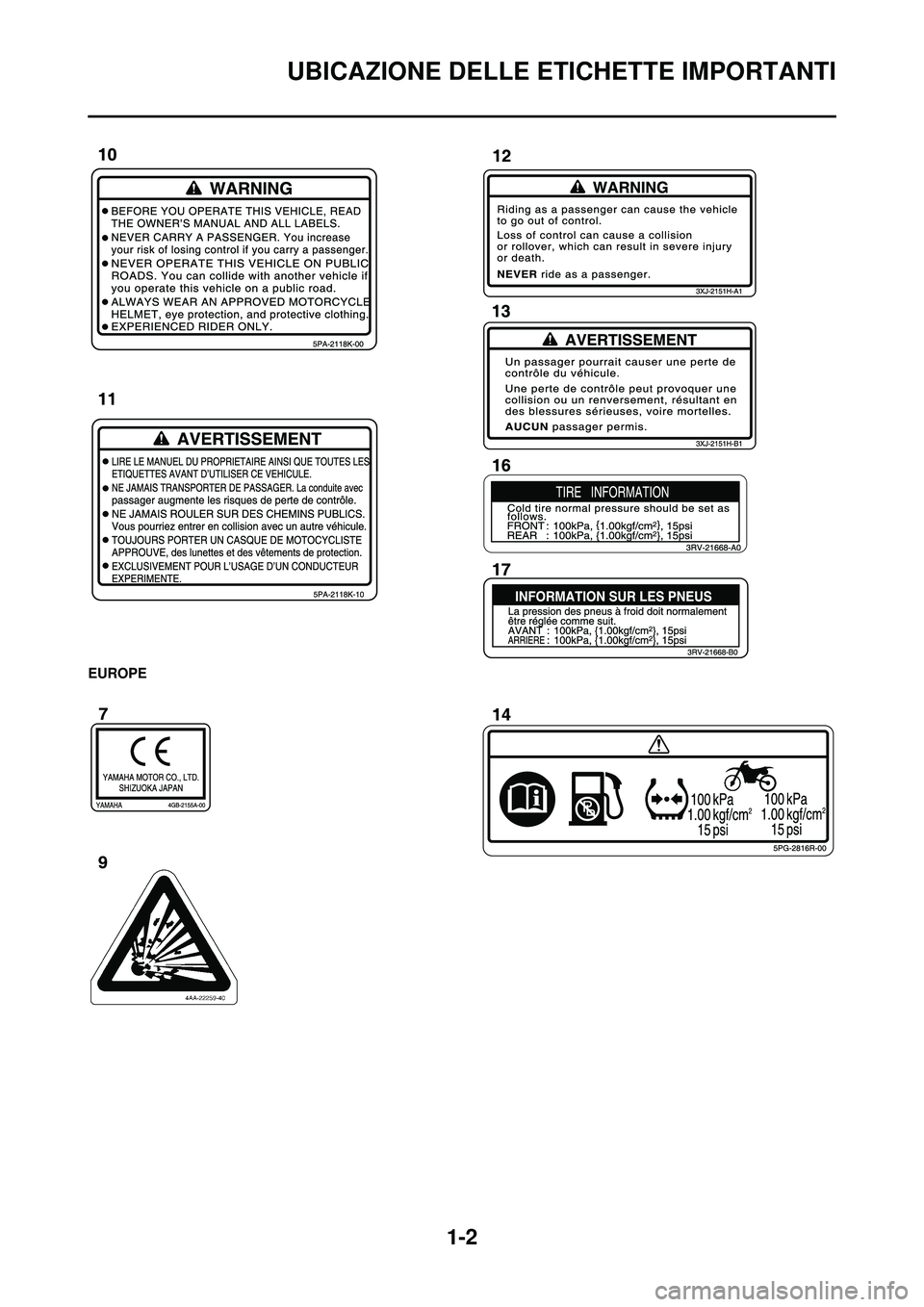

UBICAZIONE
DELLE ETICHETTE
IMPORTANTI.................... 1-1
DESCRIZIONE ................. 1-5
INFORMAZIONI PER I
CONSUMATORI ............... 1-6
PARTI INCLUSE .............. 1-6
INFORMAZIONI
IMPORTANTI.................... 1-6
CONTROLLO DEL
COLLEGAMENTO ........... 1-7
ATTREZZI SPECIALI ....... 1-9
FUNZIONI DI
CONTROLLO ................. 1-13
AVVIAMENTO E
RODAGGIO .................... 1-14
PUNTI DI CONTROLLO
SERRAGGIO .................. 1-16
PULIZIA E CUSTODIA
DEL MEZZO ................... 1-17
CAPITOLO 2
SPECIFICHE
SPECIFICHE GENERALI . 2-1
SPECIFICHE DI
MANUTENZIONE ............. 2-3
COPPIA DI
SERRAGGIO .................. 2-10
SCHEMI DI
LUBRIFICAZIONE.......... 2-16
SCHEMA PERCORSO
DEI CAVI ........................ 2-18
CAPITOLO 3
CONTROLLI E
REGOLAZIONI PERIODICHE
INTERVALLI DI
MANUTENZIONE ............. 3-1
CONTROLLI E
MANUTENZIONE DA
COMPIERE PRIMA DELLA
MESSA IN FUNZIONE ..... 3-6
MOTORE .......................... 3-7
TELAIO ........................... 3-15
IMPIANTO ELETTRICO . 3-26
CAPITOLO 4 MOTORE
SELLA, SERBATOIO
CARBURANTE E
FIANCHETTI ..................... 4-1
TUBO DI SCARICO E
SILENZIATORE ................ 4-3
RADIATORE ..................... 4-5
CARBURATORE .............. 4-7
ALBERI A CAMME......... 4-15
TESTATA........................ 4-20
VALVOLE E MOLLE
VALVOLE ....................... 4-22
CILINDRO E PISTONE... 4-27
FRIZIONE ....................... 4-31
ELEMENTO FILTRO OLIO E
POMPA DELL’ACQUA .. 4-35
EQUILIBRATORE .......... 4-40
POMPA DELL’OLIO ....... 4-43
ALBERO PEDALE E
ALBERO DEL CAMBIO . 4-47
MAGNETE CDI ............... 4-52
RIMOZIONE DEL
MOTORE ........................ 4-54
CARTER E ALBERO
MOTORE ........................ 4-58
TRASMISSIONE, CAMMA
DEL CAMBIO E FORCELLA
DEL CAMBIO ................. 4-64
CAPITOLO 5 TELAIO
RUOTA ANTERIORE
E POSTERIORE ...............5-1
FRENO ANTERIORE
E POSTERIORE ...............5-6
FORCELLA
ANTERIORE ...................5-16
MANUBRIO.....................5-24
STERZO ..........................5-28
FORCELLONE
OSCILLANTE .................5-32
AMMORTIZZATORE
POSTERIORE .................5-37
CAPITOLO 6
IMPIANTO
ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO ......................6-2
IMPIANTO
DI ACCENSIONE ..............6-3
SISTEMA SENSORE
POSIZIONE FARFALLA...6-6
CAPITOLO 7
MESSA A PUNTO
MOTORE...........................7-1
TELAIO .............................7-7

1-1
UBICAZIONE DELLE ETICHETTE IMPORTANTI
INFORMAZIONI GENERALI
UBICAZIONE DELLE ETICHETTE IMPORTANTI
Leggere attentamente le etichette importanti prima di mettere in funzione il veicolo.
CANADA
1

1-2
UBICAZIONE DELLE ETICHETTE IMPORTANTI
EUROPE
