YAMAHA YZ250F 2013 Manuale duso (in Italian)

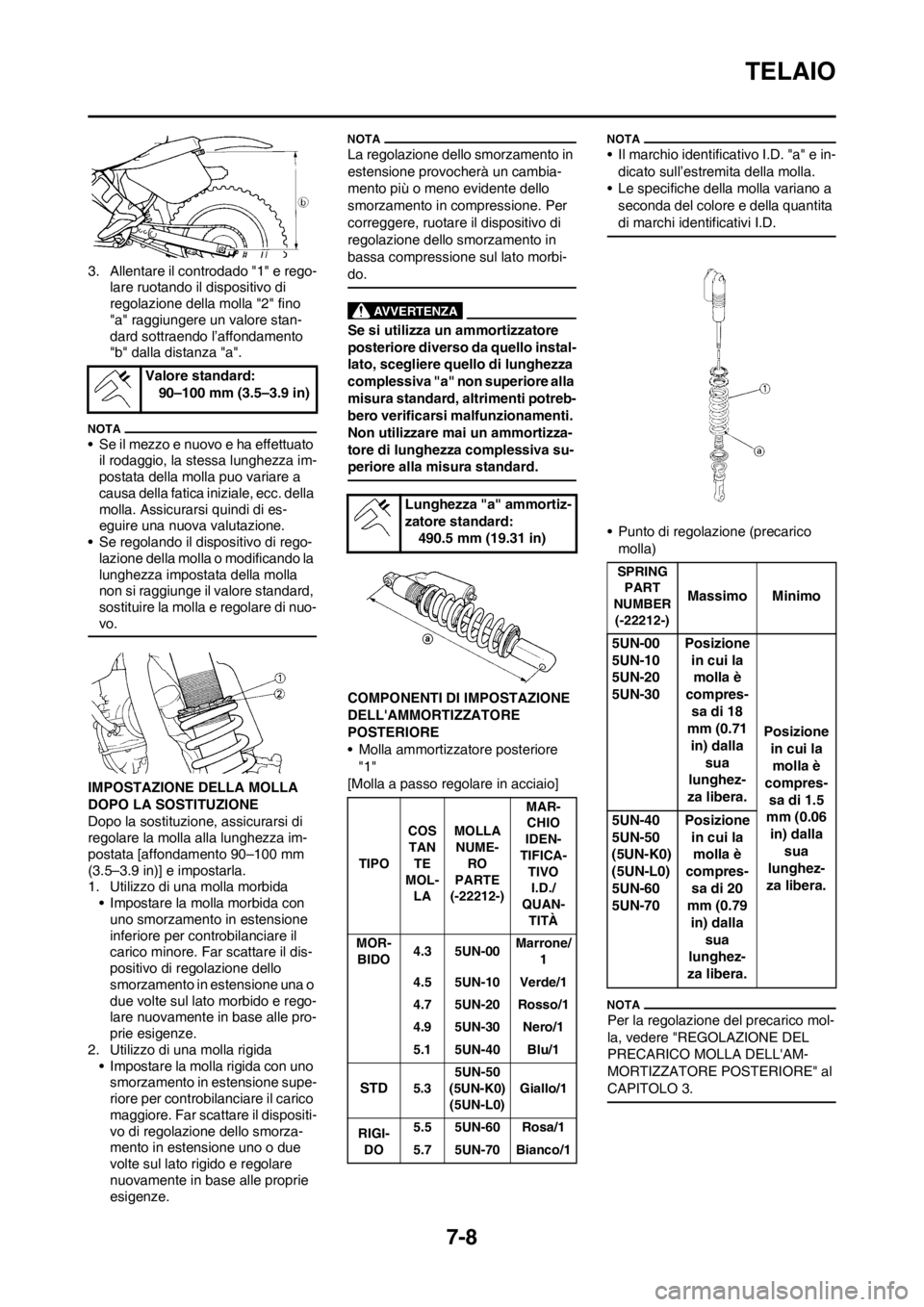

7-8
TELAIO
3. Allentare il controdado "1" e rego-
lare ruotando il dispositivo di
regolazione della molla "2" fino
"a" raggiungere un valore stan-
dard sottraendo l’affondamento
"b" dalla distanza "a".
• Se il mezzo e nuovo e ha effettuato
il rodaggio, la stessa lunghezza im-
postata della molla puo variare a
causa della fatica iniziale, ecc. della
molla. Assicurarsi quindi di es-
eguire una nuova valutazione.
• Se regolando il dispositivo di rego-
lazione della molla o modificando la
lunghezza impostata della molla
non si raggiunge il valore standard,
sostituire la molla e regolare di nuo-
vo.
IMPOSTAZIONE DELLA MOLLA
DOPO LA SOSTITUZIONE
Dopo la sostituzione, assicurarsi di
regolare la molla alla lunghezza im-
postata [affondamento 90–100 mm
(3.5–3.9 in)] e impostarla.
1. Utilizzo di una molla morbida
• Impostare la molla morbida con
uno smorzamento in estensione
inferiore per controbilanciare il
carico minore. Far scattare il dis-
positivo di regolazione dello
smorzamento in estensione una o
due volte sul lato morbido e rego-
lare nuovamente in base alle pro-
prie esigenze.
2. Utilizzo di una molla rigida
• Impostare la molla rigida con uno
smorzamento in estensione supe-
riore per controbilanciare il carico
maggiore. Far scattare il dispositi-
vo di regolazione dello smorza-
mento in estensione uno o due
volte sul lato rigido e regolare
nuovamente in base alle proprie
esigenze.
La regolazione dello smorzamento in
estensione provocherà un cambia-
mento più o meno evidente dello
smorzamento in compressione. Per
correggere, ruotare il dispositivo di
regolazione dello smorzamento in
bassa compressione sul lato morbi-
do.
Se si utilizza un ammortizzatore
posteriore diverso da quello instal-
lato, scegliere quello di lunghezza
complessiva "a" non superiore alla
misura standard, altrimenti potreb-
bero verificarsi malfunzionamenti.
Non utilizzare mai un ammortizza-
tore di lunghezza complessiva su-
periore alla misura standard.
COMPONENTI DI IMPOSTAZIONE
DELL'AMMORTIZZATORE
POSTERIORE
• Molla ammortizzatore posteriore
"1"
[Molla a passo regolare in acciaio]
• Il marchio identificativo I.D. "a" e in-
dicato sull’estremita della molla.
• Le specifiche della molla variano a
seconda del colore e della quantita
di marchi identificativi I.D.
• Punto di regolazione (precarico
molla)
Per la regolazione del precarico mol-
la, vedere "REGOLAZIONE DEL
PRECARICO MOLLA DELL'AM-
MORTIZZATORE POSTERIORE" al
CAPITOLO 3.
Valore standard:
90–100 mm (3.5–3.9 in)
Lunghezza "a" ammortiz-
zatore standard:
490.5 mm (19.31 in)
TIPOCOS
TAN
TE
MOL-
LAMOLLA
NUME-
RO
PARTE
(-22212-)MAR-
CHIO
IDEN-
TIFICA-
TIVO
I.D./
QUAN-
TITÀ
MOR-
BIDO4.3 5UN-00Marrone/
1
4.5 5UN-10 Verde/1
4.7 5UN-20 Rosso/1
4.9 5UN-30 Nero/1
5.1 5UN-40 Blu/1
STD5.35UN-50
(5UN-K0)
(5UN-L0)Giallo/1
RIGI-
DO5.5 5UN-60 Rosa/1
5.7 5UN-70 Bianco/1
SPRING
PART
NUMBER
(-22212-)
Massimo Minimo
5UN-00
5UN-10
5UN-20
5UN-30Posizione
in cui la
molla è
compres-
sa di 18
mm (0.71
in) dalla
sua
lunghez-
za libera.Posizione
in cui la
molla è
compres-
sa di 1.5
mm (0.06
in) dalla
sua
lunghez-
za libera. 5UN-40
5UN-50
(5UN-K0)
(5UN-L0)
5UN-60
5UN-70Posizione
in cui la
molla è
compres-
sa di 20
mm (0.79
in) dalla
sua
lunghez-
za libera.

7-9
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (FORCELLA ANTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Prima di apportare qualsiasi modifica, impostare l’affondamento dell’ammortizzatore posteriore al valore standard di
90–100 mm (3.5–3.9 in).
SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
Rigido in tutte le
condizioni○○○Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla morbida.
Movimento non uni-
forme in tutte le con-
dizioni○○○○Gambale Controllare deformazioni, tacche e altri segni vis-
ibili. Sostituire i componenti danneggiati.
Tubo di forza
Guarnizione metallica di
scorrimentoSostituire con olio nuovo per l’uso prolungato.
Guarnizione metallica
del pistoneSostituire con olio nuovo per l’uso prolungato.
Coppia di serraggio
staffa superioreSerrare nuovamente secondo la coppia specifica-
ta.
Scarso movimento
iniziale○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Paraolio Applicare grasso alla parete del paraolio.
Morbido in tutte le
condizioni, com-
pressione completa○○Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla rigida.
Rigido verso la fine
della corsa○Quantità di olioDiminuire la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Morbido verso la
fine della corsa,
compressione com-
pleta○Quantità di olioAumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Movimento iniziale
rigido○○○○Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Fronte basso, ten-
denza ad abbassare
la posizione frontale○○Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posterioreImpostare l’affondamento su 95–100 mm
(3.7–3.9 in) se vi è un passeggero a bordo (posiz-
ione posteriore bassa).
Quantità di olio Aumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz, 0.2 US oz).

7-10
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (AMMORTIZZATORE POSTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Regolare lo smorzamento in estensione con incrementi o diminuzioni di 2 scatti.
• Regolare lo smorzamento in bassa compressione con incrementi o diminuzioni di 1 scatto.
• Regolare lo smorzamento in alta compressione con incrementi o diminuzioni di 1/6 di scatto.
Fronte "invadente",
tendenza ad in-
nalzare la posizione
frontale○○Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posterioreImpostare l’affondamento su 90–95 mm (3.5–3.7
in) se vi è un passeggero a bordo (posizione pos-
teriore alta).
Molla Sostituire con una molla morbida.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz). SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
Rigido, tendenza
all’affondamento○○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Spugnoso e insta-
bile○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso orario
(circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in bassa
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1 scatto) per aumentare lo smorzamento.
Molla Sostituire con una molla rigida.
Pesante e non scor-
revole○○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Molla Sostituire con una molla morbida.
Scarsa tenuta di
strada○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Smorzamento in bassa
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1 scatti) per aumentare lo smorzamento.
Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Compressione com-
pleta○○Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla rigida.

7-11
TELAIO
Rimbalzo○○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Molla Sostituire con una molla morbida.
Corsa rigida○○Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 1/6 di giro) per diminuire lo smorza-
mento.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm
(3.5–3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida. SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
