YAMAHA YZ250F 2015 Manuale duso (in Italian)

FRIZIONE
5-46
4. Piegare la linguetta della rondella di bloc-
caggio “1”.
5. Installare:
• Disco d’attrito “1”
• Disco condotto “2”
• Molla di smorzamento “3”
NOTA
• Installare alternativamente i dischi condotti e i
dischi conduttori sul mozzo della frizione, iniz-
iando e terminando con un disco conduttore.
• Installare la molla di smorzamento “3” nella
posizione illustrata.
• Applicare l’olio motore sui dischi conduttori e
sui dischi condotti.
6. Installare:
• Cuscinetto “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
Sull’asta di spinta 1 “4”.
NOTA
Applicare l’olio motore sul cuscinetto e sulla
rondella.7. Installare:
• Asta di spinta 2 “1”
• Sfera “2”
• Asta di spinta 1 “3”
NOTA
Applicare l’olio motore sull’asta di blocco 1, 2 e
sulla sfera.
8. Installare:
• Piastra di pressione “1”
9. Installare:
• Molla della frizione
• Bullone molla frizione
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
1
1
1
2 2
2
1
2
3
New
Bullone molla frizione
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
1
2 3
45

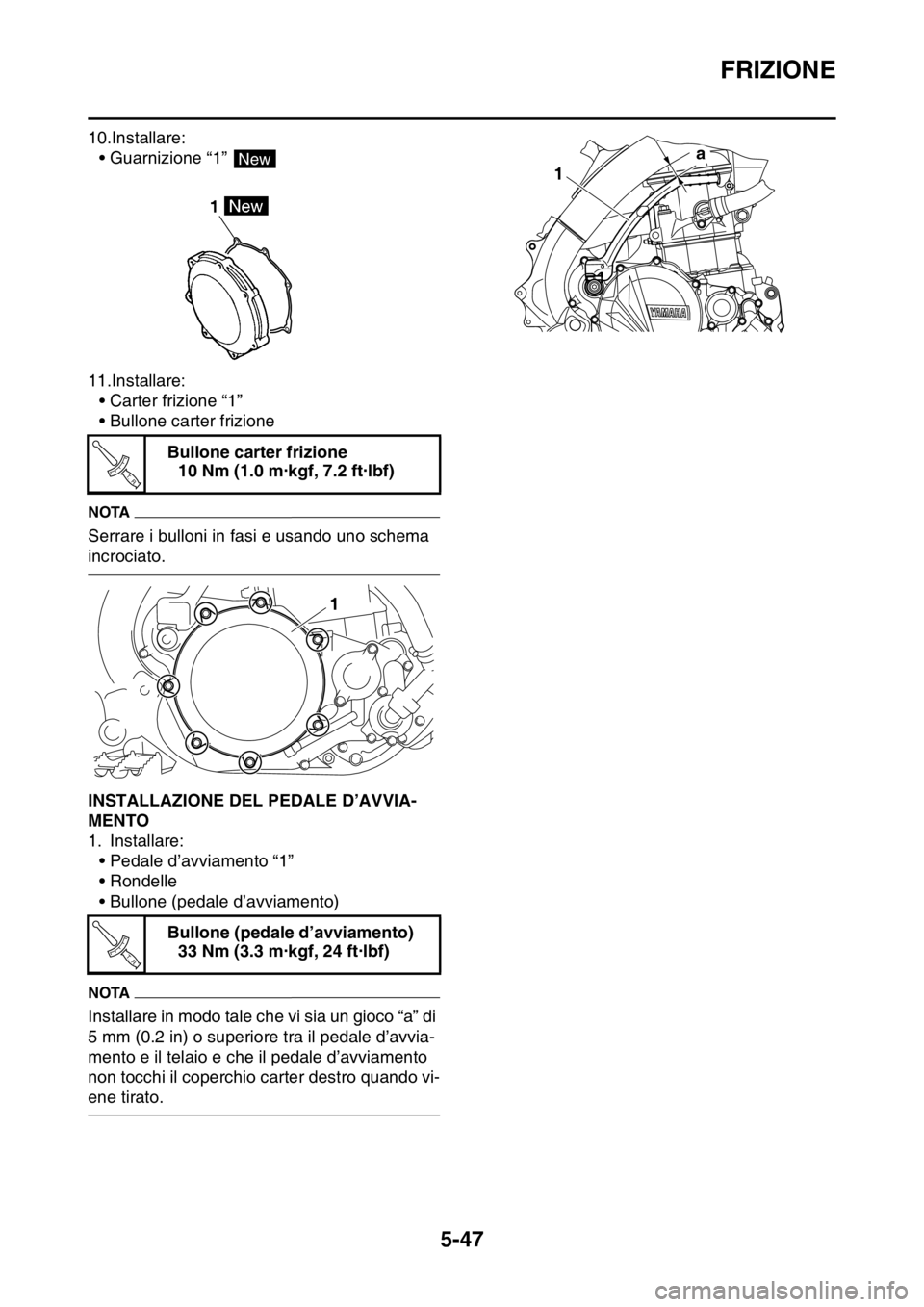

FRIZIONE
5-47
10.Installare:
• Guarnizione “1”
11.Installare:
• Carter frizione “1”
• Bullone carter frizione
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
HAS1SM5248INSTALLAZIONE DEL PEDALE D’AVVIA-
MENTO
1. Installare:
• Pedale d’avviamento “1”
• Rondelle
• Bullone (pedale d’avviamento)
NOTA
Installare in modo tale che vi sia un gioco “a” di
5 mm (0.2 in) o superiore tra il pedale d’avvia-
mento e il telaio e che il pedale d’avviamento
non tocchi il coperchio carter destro quando vi-
ene tirato.Bullone carter frizione
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone (pedale d’avviamento)
33 Nm (3.3 m·kgf, 24 ft·lbf)
New
T R..
1
T R..
1
a

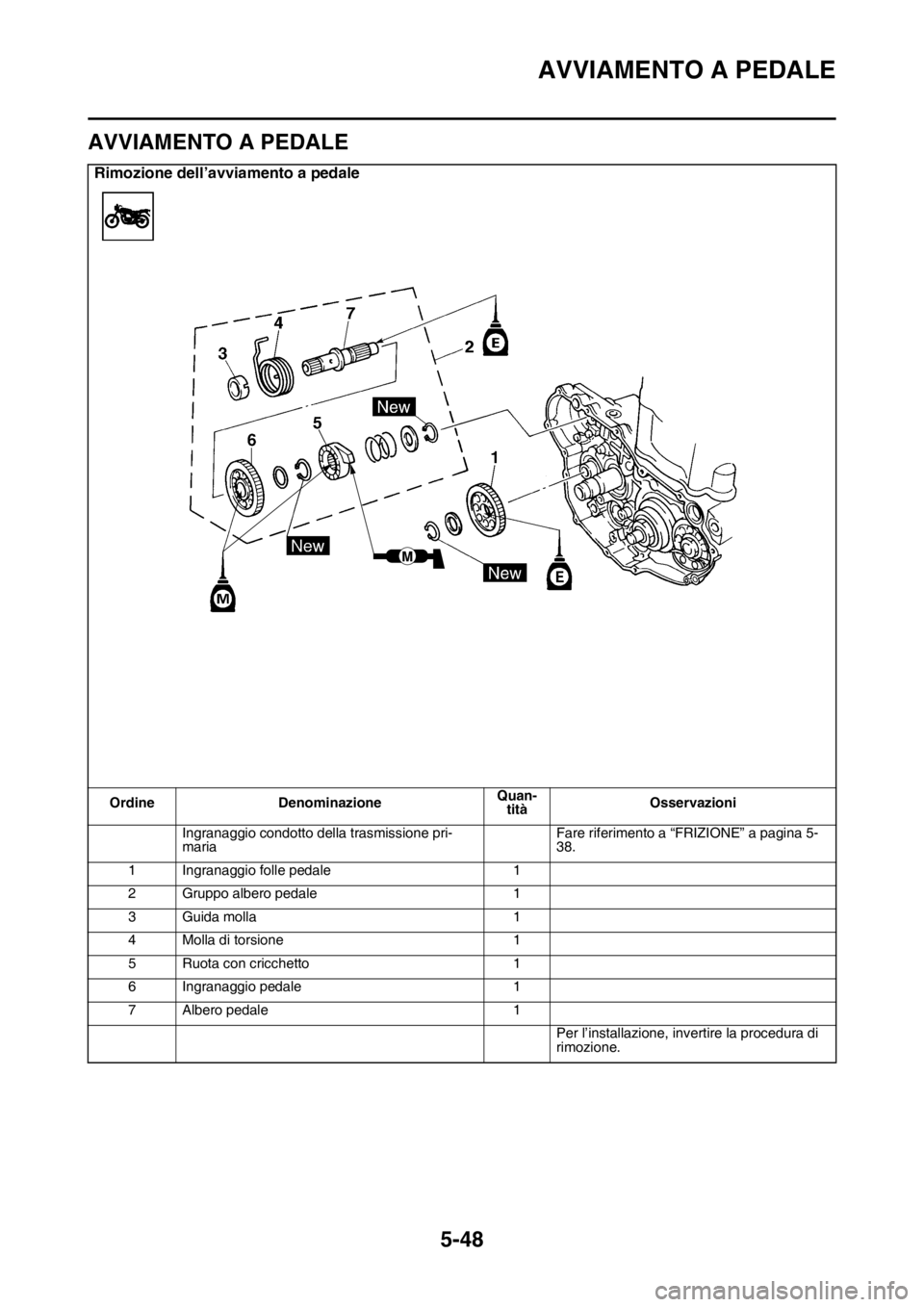

AVVIAMENTO A PEDALE
5-48
HAS1SM5249
AVVIAMENTO A PEDALE
Rimozione dell’avviamento a pedale
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 5-
38.
1 Ingranaggio folle pedale 1
2 Gruppo albero pedale 1
3 Guida molla 1
4 Molla di torsione 1
5 Ruota con cricchetto 1
6 Ingranaggio pedale 1
7 Albero pedale 1
Per l’installazione, invertire la procedura di
rimozione.

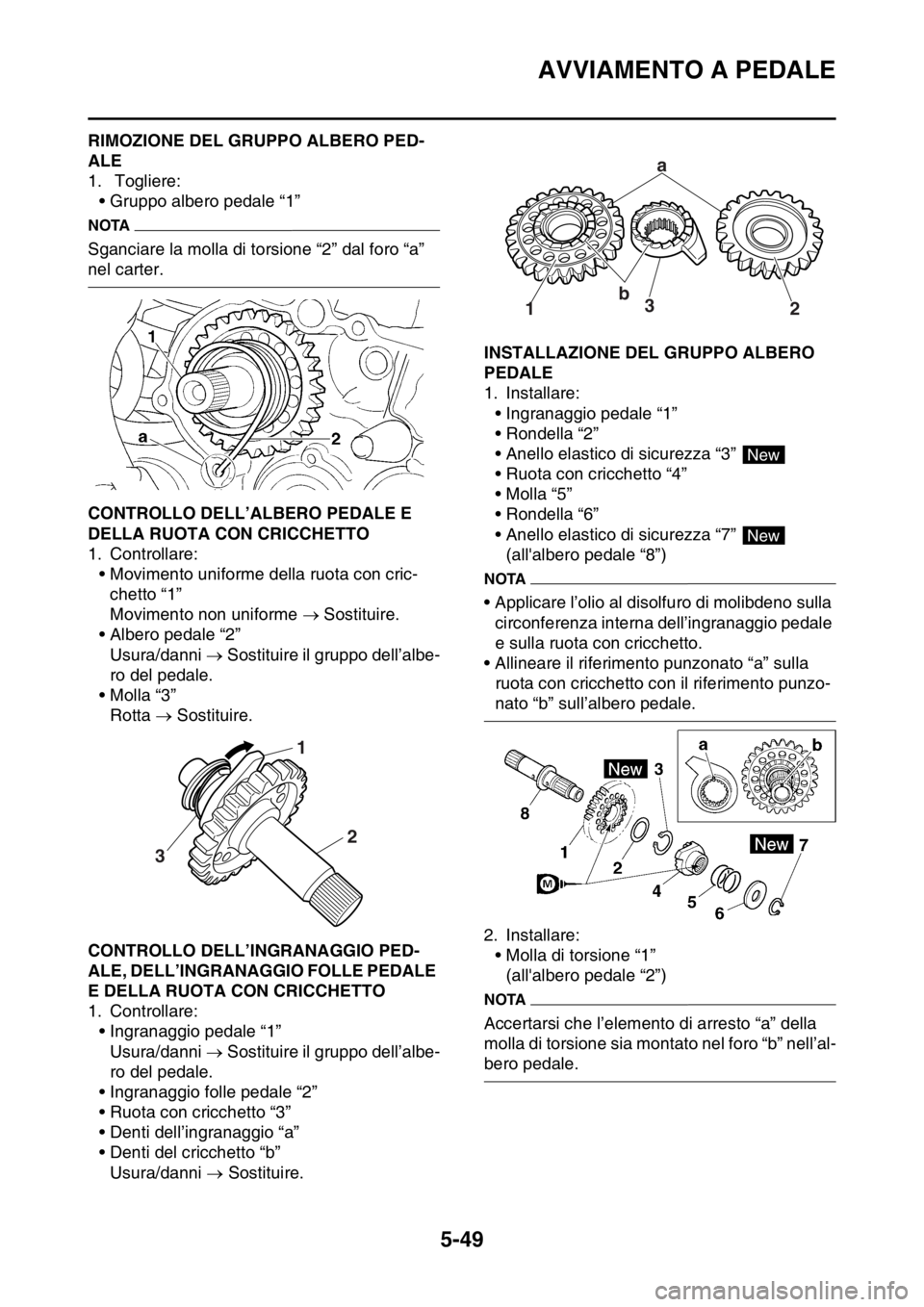

AVVIAMENTO A PEDALE
5-49
HAS1SM5250RIMOZIONE DEL GRUPPO ALBERO PED-
ALE
1. Togliere:
• Gruppo albero pedale “1”
NOTA
Sganciare la molla di torsione “2” dal foro “a”
nel carter.
HAS1SM5251CONTROLLO DELL’ALBERO PEDALE E
DELLA RUOTA CON CRICCHETTO
1. Controllare:
• Movimento uniforme della ruota con cric-
chetto “1”
Movimento non uniforme  Sostituire.
• Albero pedale “2”
Usura/danni  Sostituire il gruppo dell’albe-
ro del pedale.
• Molla “3”
Rotta  Sostituire.
HAS1SM5252CONTROLLO DELL’INGRANAGGIO PED-
ALE, DELL’INGRANAGGIO FOLLE PEDALE
E DELLA RUOTA CON CRICCHETTO
1. Controllare:
• Ingranaggio pedale “1”
Usura/danni  Sostituire il gruppo dell’albe-
ro del pedale.
• Ingranaggio folle pedale “2”
• Ruota con cricchetto “3”
• Denti dell’ingranaggio “a”
• Denti del cricchetto “b”
Usura/danni  Sostituire.
HAS1SM5253INSTALLAZIONE DEL GRUPPO ALBERO
PEDALE
1. Installare:
• Ingranaggio pedale “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
• Ruota con cricchetto “4”
• Molla “5”
• Rondella “6”
• Anello elastico di sicurezza “7”
(all'albero pedale “8”)
NOTA
• Applicare l’olio al disolfuro di molibdeno sulla
circonferenza interna dell’ingranaggio pedale
e sulla ruota con cricchetto.
• Allineare il riferimento punzonato “a” sulla
ruota con cricchetto con il riferimento punzo-
nato “b” sull’albero pedale.
2. Installare:
• Molla di torsione “1”
(all'albero pedale “2”)
NOTA
Accertarsi che l’elemento di arresto “a” della
molla di torsione sia montato nel foro “b” nell’al-
bero pedale.
31
2
a
b
3
12
New
New

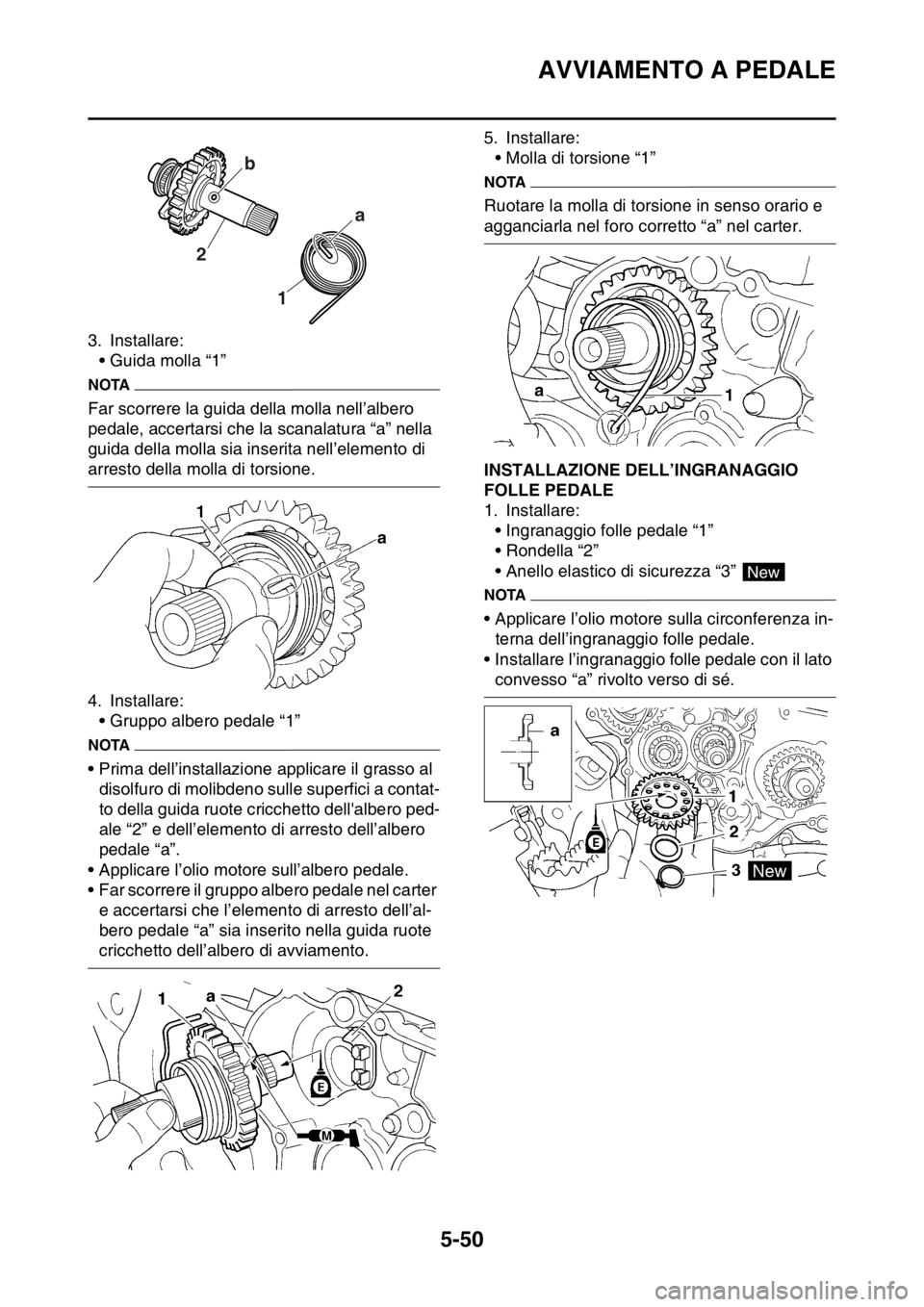

AVVIAMENTO A PEDALE
5-50
3. Installare:
• Guida molla “1”
NOTA
Far scorrere la guida della molla nell’albero
pedale, accertarsi che la scanalatura “a” nella
guida della molla sia inserita nell’elemento di
arresto della molla di torsione.
4. Installare:
• Gruppo albero pedale “1”
NOTA
• Prima dell’installazione applicare il grasso al
disolfuro di molibdeno sulle superfici a contat-
to della guida ruote cricchetto dell'albero ped-
ale “2” e dell’elemento di arresto dell’albero
pedale “a”.
• Applicare l’olio motore sull’albero pedale.
• Far scorrere il gruppo albero pedale nel carter
e accertarsi che l’elemento di arresto dell’al-
bero pedale “a” sia inserito nella guida ruote
cricchetto dell’albero di avviamento.5. Installare:
• Molla di torsione “1”
NOTA
Ruotare la molla di torsione in senso orario e
agganciarla nel foro corretto “a” nel carter.
HAS1SM5254INSTALLAZIONE DELL’INGRANAGGIO
FOLLE PEDALE
1. Installare:
• Ingranaggio folle pedale “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
NOTA
• Applicare l’olio motore sulla circonferenza in-
terna dell’ingranaggio folle pedale.
• Installare l’ingranaggio folle pedale con il lato
convesso “a” rivolto verso di sé.
1 2a b
New

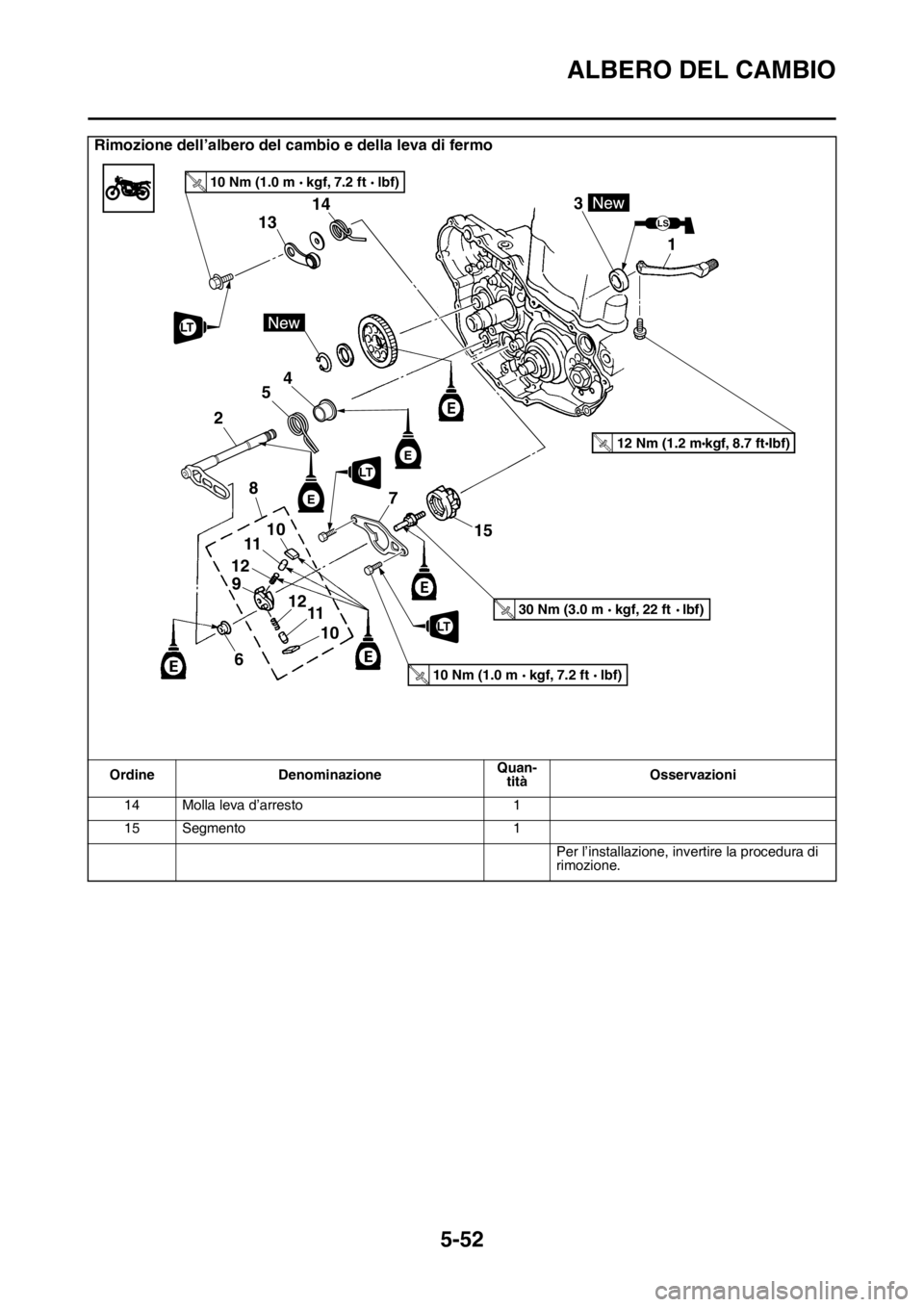

ALBERO DEL CAMBIO
5-51
HAS1SM5255
ALBERO DEL CAMBIO
Rimozione dell’albero del cambio e della leva di fermo
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 5-
38.
1 Pedale del cambio 1
2 Albero del cambio 1
3 Paraolio 1
4Collari 1
5 Molla albero cambio 1
6Rullo 1
7 Guida del cambio 1
8 Gruppo leva del cambio 1
9 Leva del cambio 1
10 Nottolino 2
11 Perno del nottolino 2
12 Molla 2
13 Leva di arresto 1
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 m•kgf, 8.7 ftIbf)T.R.E

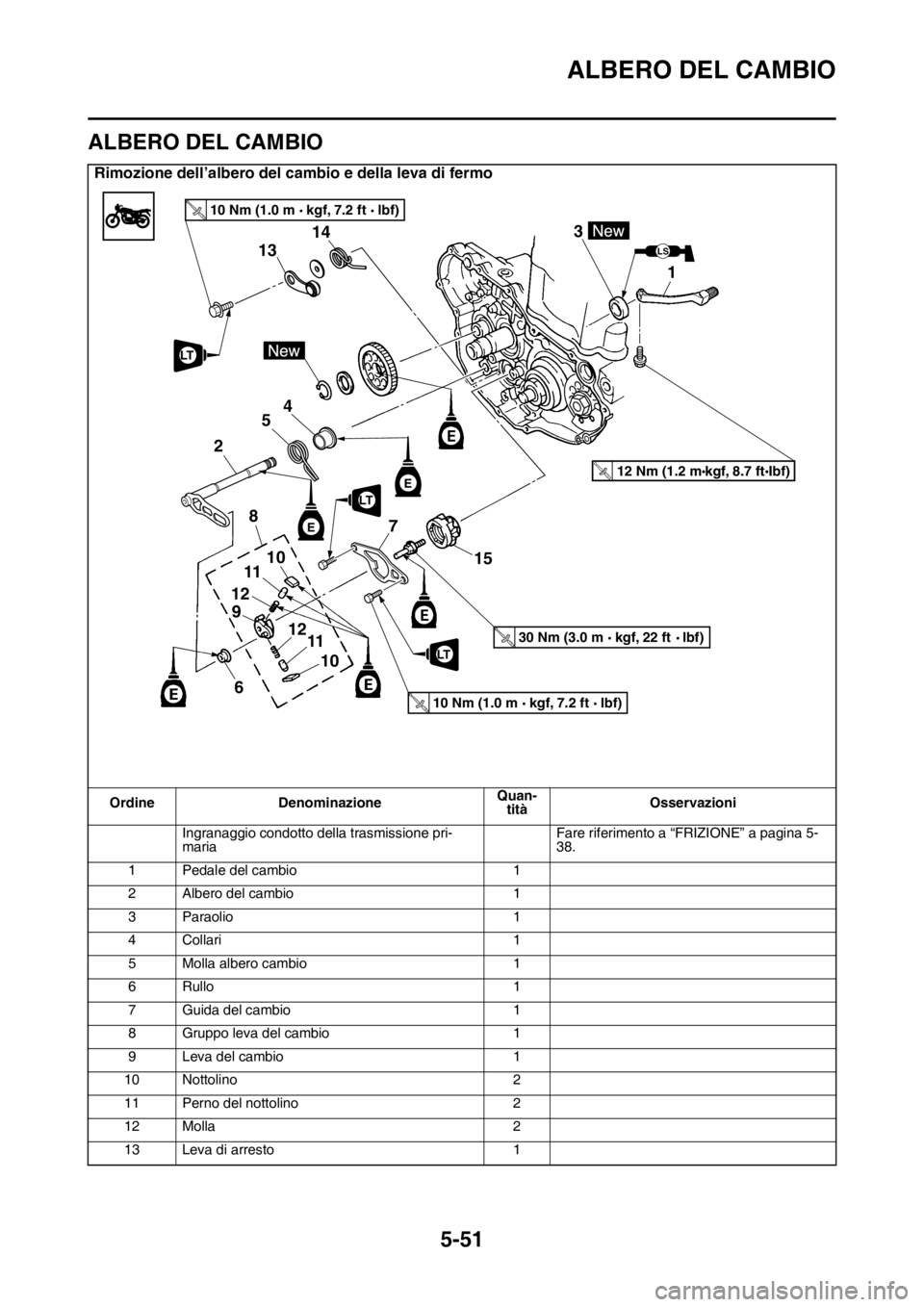

ALBERO DEL CAMBIO
5-52
Rimozione dell’albero del cambio e della leva di fermo
Ordine DenominazioneQuan-
titàOsservazioni
14 Molla leva d’arresto 1
15 Segmento 1
Per l’installazione, invertire la procedura di
rimozione.
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.E

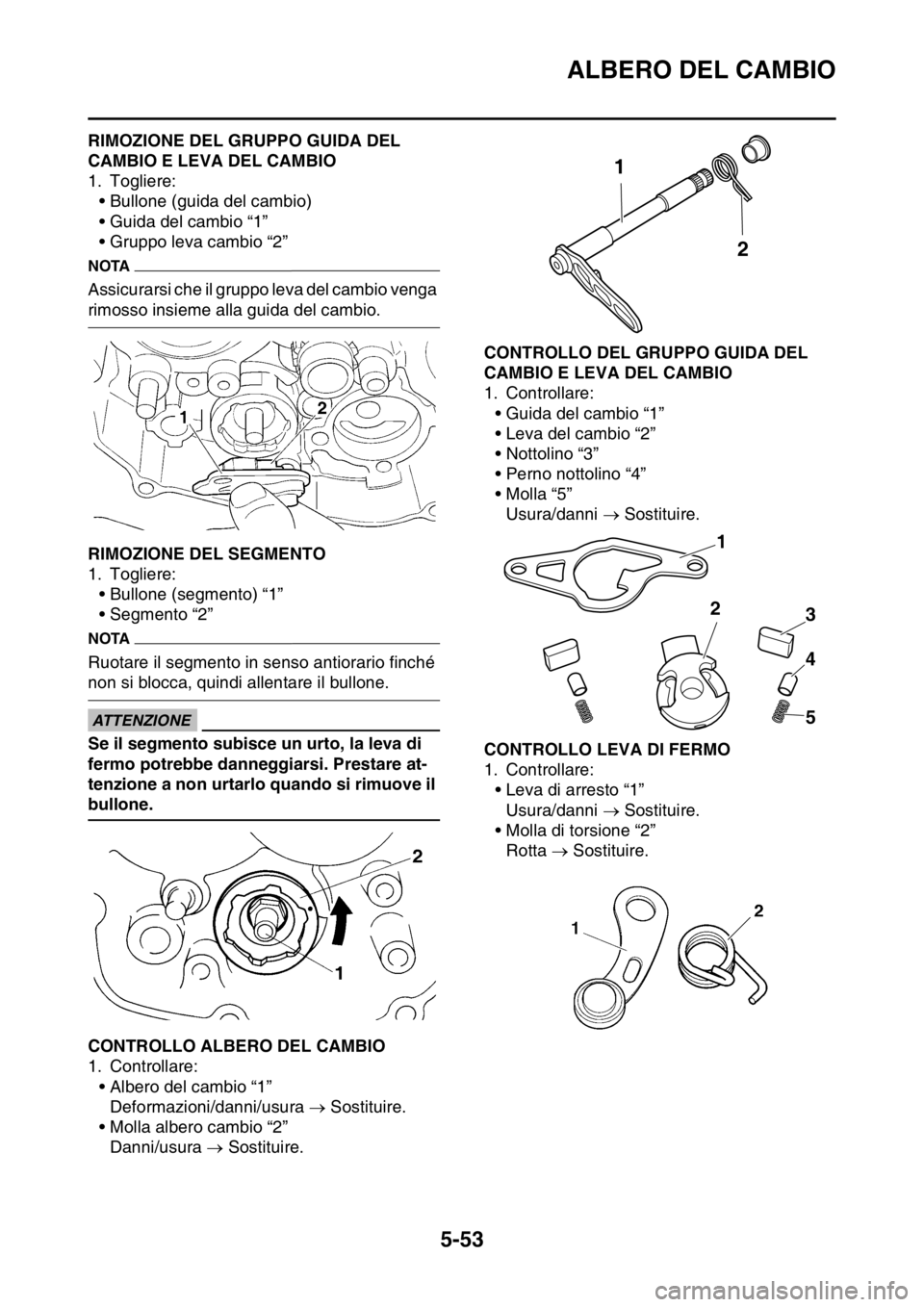

ALBERO DEL CAMBIO
5-53
HAS1SM5256RIMOZIONE DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Togliere:
• Bullone (guida del cambio)
• Guida del cambio “1”
• Gruppo leva cambio “2”
NOTA
Assicurarsi che il gruppo leva del cambio venga
rimosso insieme alla guida del cambio.
HAS1SM5257RIMOZIONE DEL SEGMENTO
1. Togliere:
• Bullone (segmento) “1”
• Segmento “2”
NOTA
Ruotare il segmento in senso antiorario finché
non si blocca, quindi allentare il bullone.
ECA1DX1021
ATTENZIONE
Se il segmento subisce un urto, la leva di
fermo potrebbe danneggiarsi. Prestare at-
tenzione a non urtarlo quando si rimuove il
bullone.
HAS1SM5258CONTROLLO ALBERO DEL CAMBIO
1. Controllare:
• Albero del cambio “1”
Deformazioni/danni/usura  Sostituire.
• Molla albero cambio “2”
Danni/usura  Sostituire.
HAS1SM5259CONTROLLO DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Controllare:
• Guida del cambio “1”
• Leva del cambio “2”
• Nottolino “3”
• Perno nottolino “4”
• Molla “5”
Usura/danni  Sostituire.
HAS1SM5260CONTROLLO LEVA DI FERMO
1. Controllare:
• Leva di arresto “1”
Usura/danni  Sostituire.
• Molla di torsione “2”
Rotta  Sostituire.
1
2
1
2
3
4
5

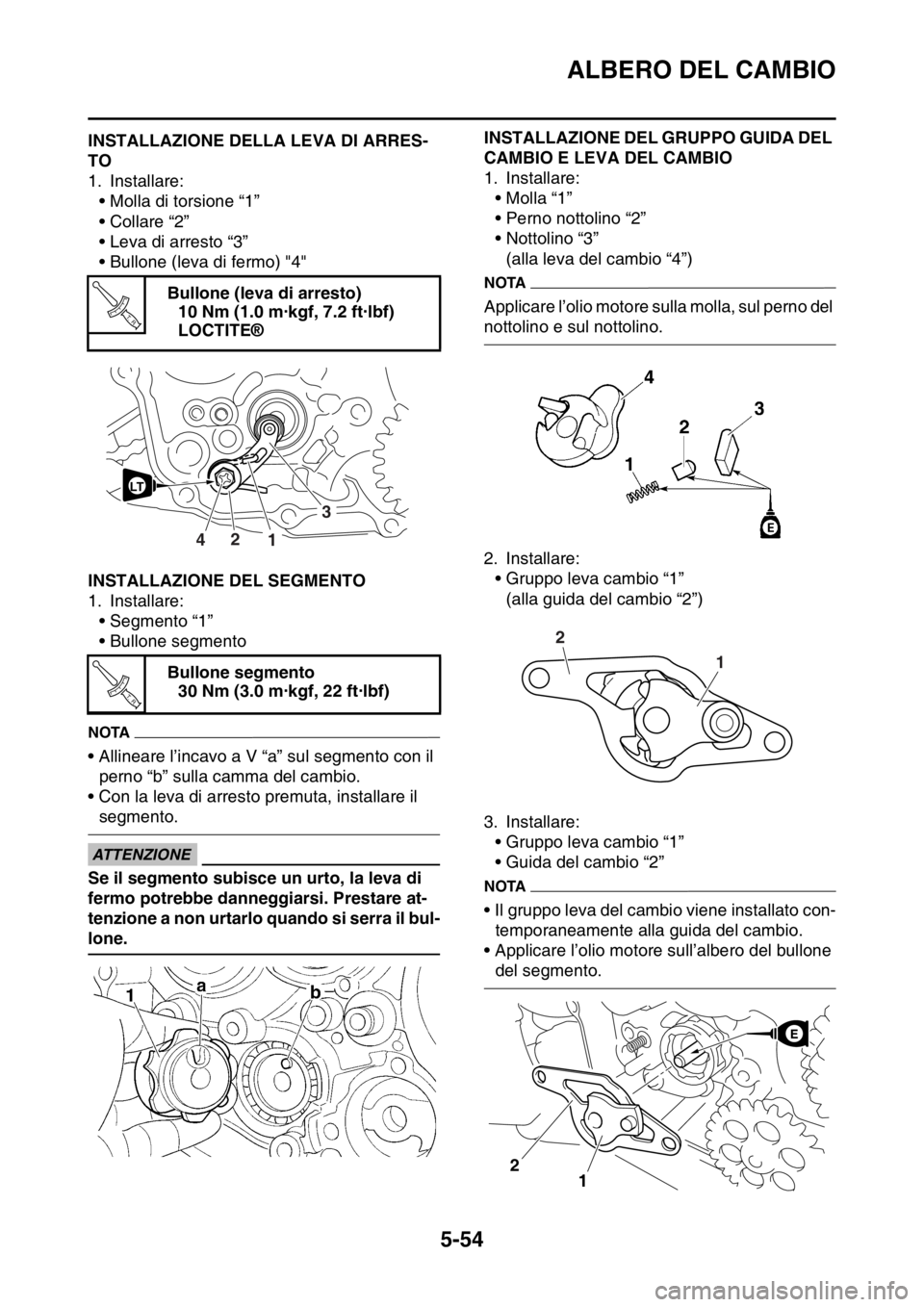

ALBERO DEL CAMBIO
5-54
HAS1SM5261INSTALLAZIONE DELLA LEVA DI ARRES-
TO
1. Installare:
• Molla di torsione “1”
• Collare “2”
• Leva di arresto “3”
• Bullone (leva di fermo) "4"
HAS1SM5262INSTALLAZIONE DEL SEGMENTO
1. Installare:
• Segmento “1”
• Bullone segmento
NOTA
• Allineare l’incavo a V “a” sul segmento con il
perno “b” sulla camma del cambio.
• Con la leva di arresto premuta, installare il
segmento.
ECA1DX1022
ATTENZIONE
Se il segmento subisce un urto, la leva di
fermo potrebbe danneggiarsi. Prestare at-
tenzione a non urtarlo quando si serra il bul-
lone.
HAS1SM5263
INSTALLAZIONE DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Installare:
• Molla “1”
• Perno nottolino “2”
• Nottolino “3”
(alla leva del cambio “4”)
NOTA
Applicare l’olio motore sulla molla, sul perno del
nottolino e sul nottolino.
2. Installare:
• Gruppo leva cambio “1”
(alla guida del cambio “2”)
3. Installare:
• Gruppo leva cambio “1”
• Guida del cambio “2”
NOTA
• Il gruppo leva del cambio viene installato con-
temporaneamente alla guida del cambio.
• Applicare l’olio motore sull’albero del bullone
del segmento. Bullone (leva di arresto)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Bullone segmento
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
42
13
LT
T R..
1
2
1 2

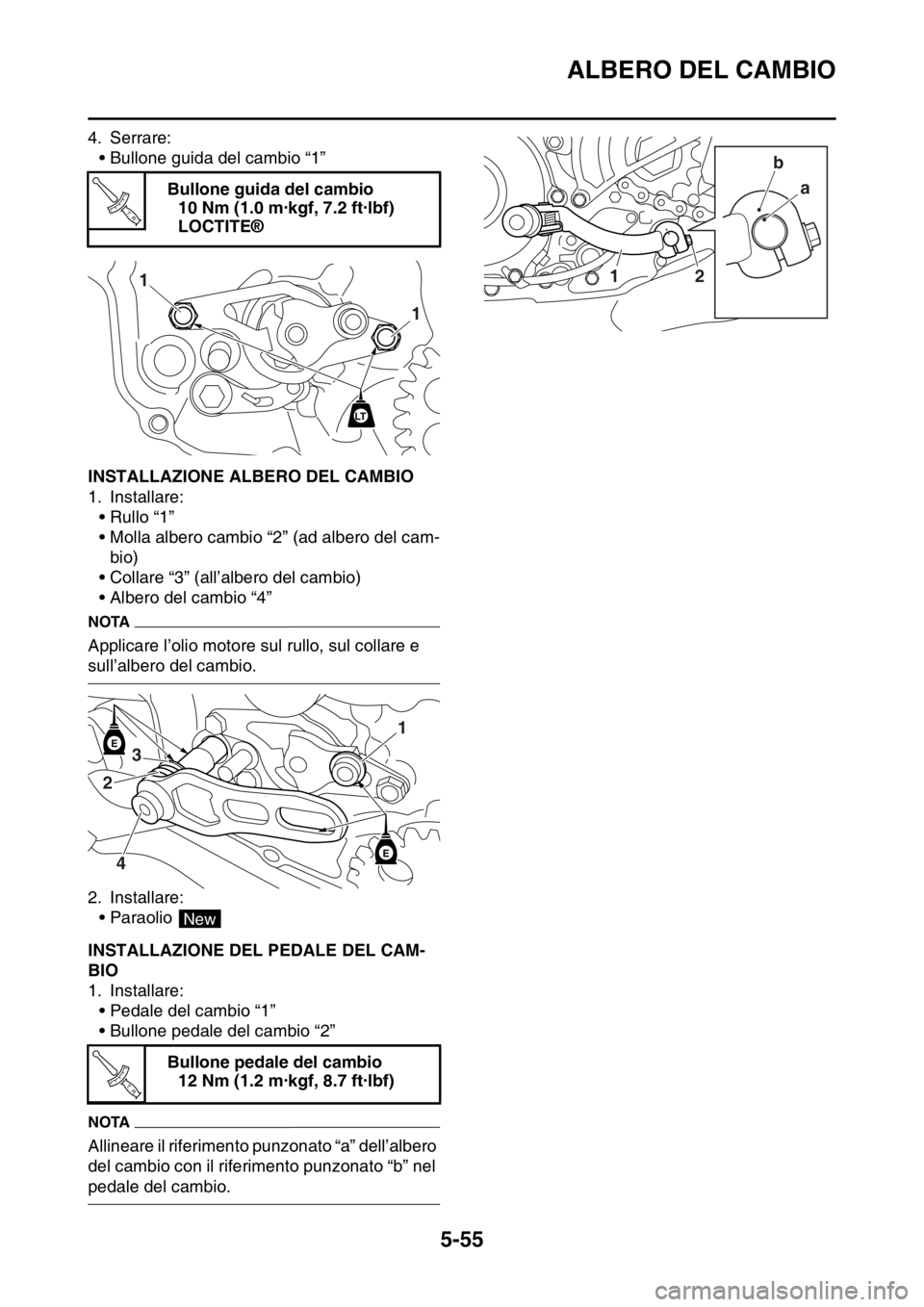

ALBERO DEL CAMBIO
5-55
4. Serrare:
• Bullone guida del cambio “1”
HAS1SM5264INSTALLAZIONE ALBERO DEL CAMBIO
1. Installare:
•Rullo “1”
• Molla albero cambio “2” (ad albero del cam-
bio)
• Collare “3” (all’albero del cambio)
• Albero del cambio “4”
NOTA
Applicare l’olio motore sul rullo, sul collare e
sull’albero del cambio.
2. Installare:
• Paraolio
HAS1SM5265INSTALLAZIONE DEL PEDALE DEL CAM-
BIO
1. Installare:
• Pedale del cambio “1”
• Bullone pedale del cambio “2”
NOTA
Allineare il riferimento punzonato “a” dell’albero
del cambio con il riferimento punzonato “b” nel
pedale del cambio.Bullone guida del cambio
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Bullone pedale del cambio
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T R..
1 1
LT
E
E
1
23
4
New
T R..
a
12b
