MISE AU POINT
CHASSIS........................................................................................................ 10-1
SELECTION DU TAUX DE REDUCTION SECONDAIRE (PIGNON)...... 10-1
PIECES DE REGLAGE DU PIGNON DE COURONNE ET DE ROUE
ARRIERE ................................................................................................. 10-1
PRESSION DES PNEUS ......................................................................... 10-1
REGLAGE DE LA FOURCHE .................................................................. 10-2
MODIFICATION DE LA QUANTITE ET CARACTERISTIQUES DE
L’HUILE DE FOURCHE .......................................................................... 10-2
REGLAGE DU RESSORT APRES REMPLACEMENT ........................... 10-2
PIECES DE REGLAGE DE LA FOURCHE .............................................. 10-3
REGLAGE DE LA SUSPENSION ARRIERE ........................................... 10-3
CHOIX DE LA LONGUEUR DE RESSORT ............................................. 10-3
REGLAGE DU RESSORT APRES REMPLACEMENT ........................... 10-4
PIECES DE REGLAGE DE L’AMORTISSEUR ARRIERE ....................... 10-5
REGLAGE DE LA SUSPENSION (FOURCHE) ....................................... 10-6
REGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIERE) ............. 10-8

CHASSIS
10-1
FAS1SM5367
CHASSIS
FAS1SM5368SELECTION DU TAUX DE REDUCTION
SECONDAIRE (PIGNON)
ondaire>
• Il est généralement admis que le rapport de
démultiplication de la transmission secon-
daire doit être réduit pour une course de vi-
tesse comprenant de longues portions en
ligne droite et qu’il convient de l’augmenter en
cas de course sur circuit comprenant de nom-
breux virages. Dans la pratique toutefois, la
vitesse dépendant des conditions du terrain le
jour de la course, on veillera à effectuer des
tours de circuit afin de régler la machine du
mieux possible pour la course.
• En pratique, il est très difficile d’effectuer des
réglages convenant parfaitement à un terrain
donné et il faudra en sacrifier quelques-uns. Il
convient de régler la machine en fonction de
la partie du circuit la plus importante pour le
résultat final de la course. Dans ce cas, on ef-
fectuera des essais sur la totalité du circuit, en
notant les temps intermédiaires pour les dif-
férentes parties du circuit afin de calculer la
moyenne et déterminer le taux de réduction
secondaire.
• Si le parcours comprend de longues lignes
droites, régler la machine de manière qu’elle
fournisse des performances maximales vers
la fin des lignes droites, tout en évitant un sur-
régime du moteur.
N.B.
Chaque motocycliste a sa propre technique de
conduite et les performances varient elles aus-
si d’une moto à l’autre. On évitera donc de copi-
er les réglages d’une autre moto et chacun
effectuera ses propres réglages en fonction de
sa technique personnelle.
FAS1SM5369

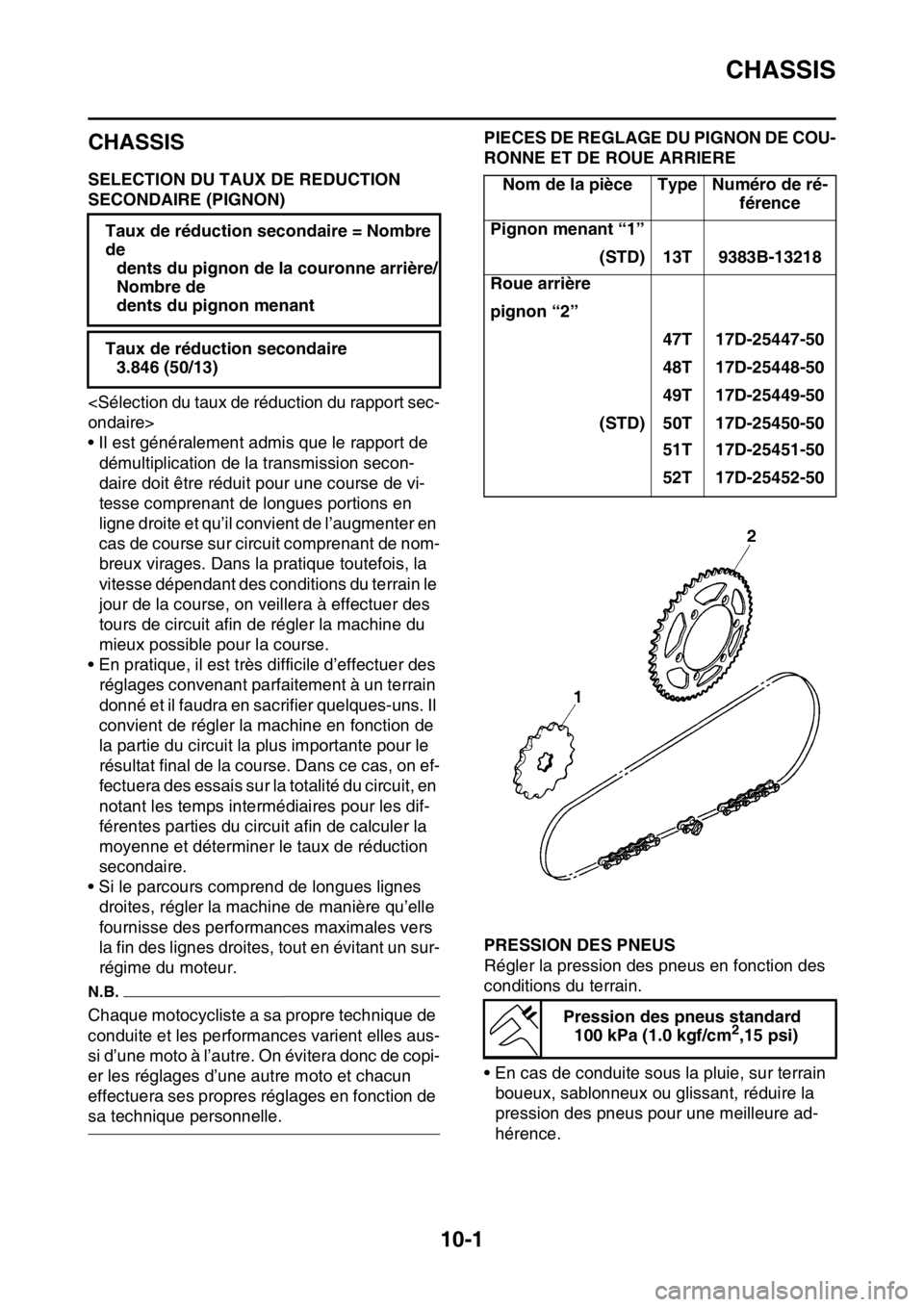

PIECES DE REGLAGE DU PIGNON DE COU-
RONNE ET DE ROUE ARRIERE
FAS1SM5370PRESSION DES PNEUS
Régler la pression des pneus en fonction des
conditions du terrain.
• En cas de conduite sous la pluie, sur terrain
boueux, sablonneux ou glissant, réduire la
pression des pneus pour une meilleure ad-
hérence. Taux de réduction secondaire = Nombre
de
dents du pignon de la couronne arrière/
Nombre de
dents du pignon menant
Taux de réduction secondaire
3.846 (50/13)
Nom de la pièce Type Numéro de ré-
férence
Pignon menant “1”
(STD) 13T 9383B-13218
Roue arrière
pignon “2”
47T 17D-25447-50
48T 17D-25448-50
49T 17D-25449-50
(STD) 50T 17D-25450-50
51T 17D-25451-50
52T 17D-25452-50
Pression des pneus standard
100 kPa (1.0 kgf/cm
2,15 psi)

CHASSIS
10-2
• Sur route pavée ou sur surface dure, aug-
menter la pression des pneus afin d’éviter les
crevaisons.
FAS1SM5371REGLAGE DE LA FOURCHE
Régler la fourche en fonction de l’expérience
de conduite du pilote sur le terrain ainsi que des
conditions du terrain.
Les trois réglages de la fourche sont les suiv-
ants:
1. Réglage de l’amortissement pneumatique
• Ajuster la quantité d’huile de fourche.
2. Réglage de la précontrainte du ressort
• Changer de ressort.
3. Réglage de la force d’amortissement
• Régler la force d’amortissement à la com-
pression.
• Régler la force d’amortissement à la dé-
tente.
Le ressort a une action sur la charge tandis
que la force d’amortissement agit sur la vi-
tesse de la course d’amortissement.
FAS1SM5372MODIFICATION DE LA QUANTITE ET CAR-
ACTERISTIQUES DE L’HUILE DE FOURCHE
Les caractéristiques d’amortissement en fin de
course peuvent être modifiées en changeant la
quantité d’huile de fourche.
EWA1DX4001
AVERTISSEMENT
Ajuster le niveau d’huile en ajoutant ou en
retirant 5 cm3 (0.2 US oz, 0.2 Imp.oz) à la
fois. Quand le niveau d’huile est trop bas, il
se produit un bruit lorsque la fourche est
entièrement comprimée, ou le pilote ressent
une certaine pression dans les mains ou le
corps.
Au contraire, quand le niveau d’huile est
trop élevé, les caractéristiques du ressort
pneumatique tendent à être plus rigides, dé-
tériorant ainsi les performances et les car-
actéristiques. Il est donc important de
régler le niveau d’huile dans la fourche con-
formément aux spécifications données.
FAS1SM5373REGLAGE DU RESSORT APRES REM-
PLACEMENT
La suspension arrière pouvant influencer le ré-
glage de la fourche, il convient donc d’équilibrer
l’arrière et l’avant (position, etc.) avant d’ef-
fectuer le réglage de la fourche.
1. Ressort mou
• Régler la force d’amortissement à la dé-
tente.
Dévisser d’un ou deux déclics.
• Régler la force d’amortissement à la com-
pression.
Visser d’un ou deux déclics. Plage de réglage
60–80 kPa (0.6–0.8 kgf/cm
2, 9.0–
12 psi)
Plage de réglage
100–120 kPa (1.0–1.2 kgf/cm
2,
15–18 psi)
Niveau d’huile standard
335 cm3 (11.33 US oz, 11.82
lmp.oz) (USA) (CAN)
355 cm
3 (12.00 US oz, 12.52
lmp.oz) (EUR) (JPN) (AUS) (NZL)
(ZAF)
Plage de réglage
300–365 cm
3 (10.14–12.34 US
oz, 10.58–12.87 Imp.oz)

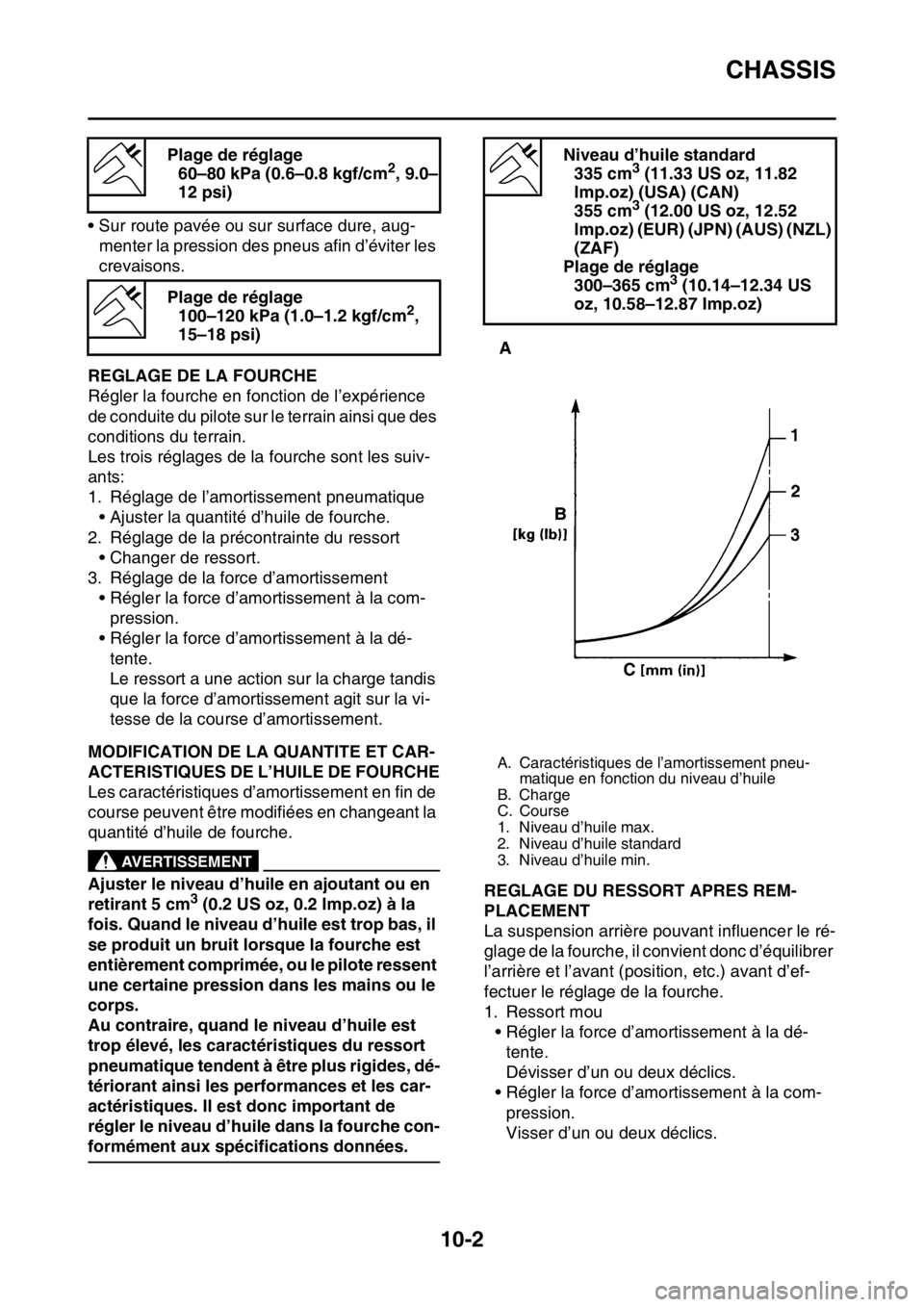

A. Caractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
B. Charge
C. Course
1. Niveau d’huile max.
2. Niveau d’huile standard
3. Niveau d’huile min.

CHASSIS
10-3
N.B.
En général, un ressort mou offre une sensation
de conduite douce. L’amortissement à la dé-
tente tend à être plus fort et la fourche peut
s’enfoncer plus profondément lors de la con-
duite sur des routes cahoteuses.
2. Ressort dur
• Régler la force d’amortissement à la dé-
tente.
Visser d’un ou deux déclics.
• Régler la force d’amortissement à la com-
pression.
Dévisser d’un ou deux déclics.
N.B.
En principe, un ressort dur offre une sensation
de conduite dure. L’amortissement à la détente
a tendance à s’affaiblir, entraînant une perte de
la sensation de contact avec la surface de la
route ou des vibrations du guidon.

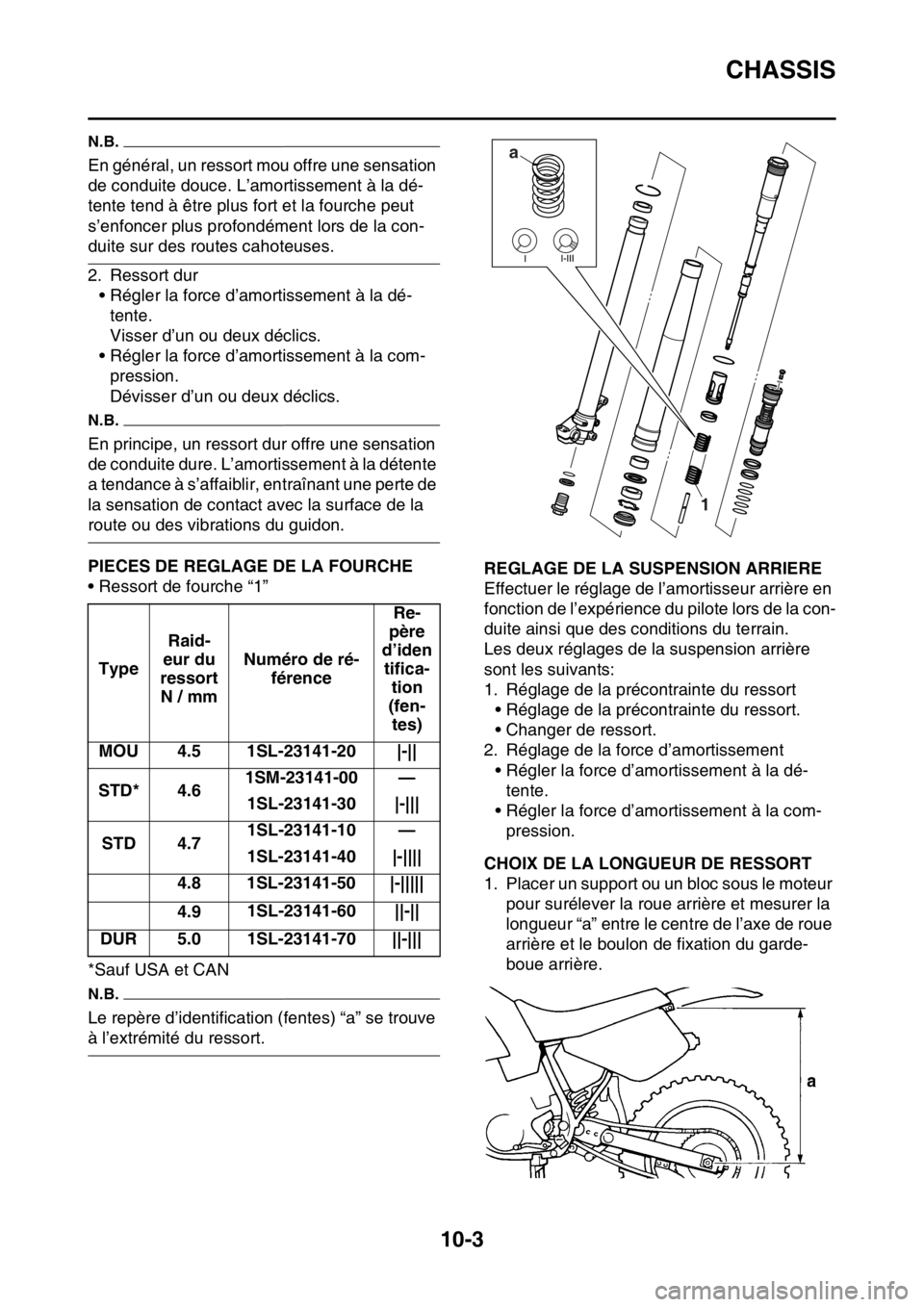

FAS1SM5374PIECES DE REGLAGE DE LA FOURCHE
• Ressort de fourche “1”
*Sauf USA et CAN
N.B.
Le repère d’identification (fentes) “a” se trouve
à l’extrémité du ressort.
FAS1SM5375REGLAGE DE LA SUSPENSION ARRIERE
Effectuer le réglage de l’amortisseur arrière en
fonction de l’expérience du pilote lors de la con-
duite ainsi que des conditions du terrain.
Les deux réglages de la suspension arrière
sont les suivants:
1. Réglage de la précontrainte du ressort
• Réglage de la précontrainte du ressort.
• Changer de ressort.
2. Réglage de la force d’amortissement
• Régler la force d’amortissement à la dé-
tente.
• Régler la force d’amortissement à la com-
pression.
FAS1SM5376CHOIX DE LA LONGUEUR DE RESSORT

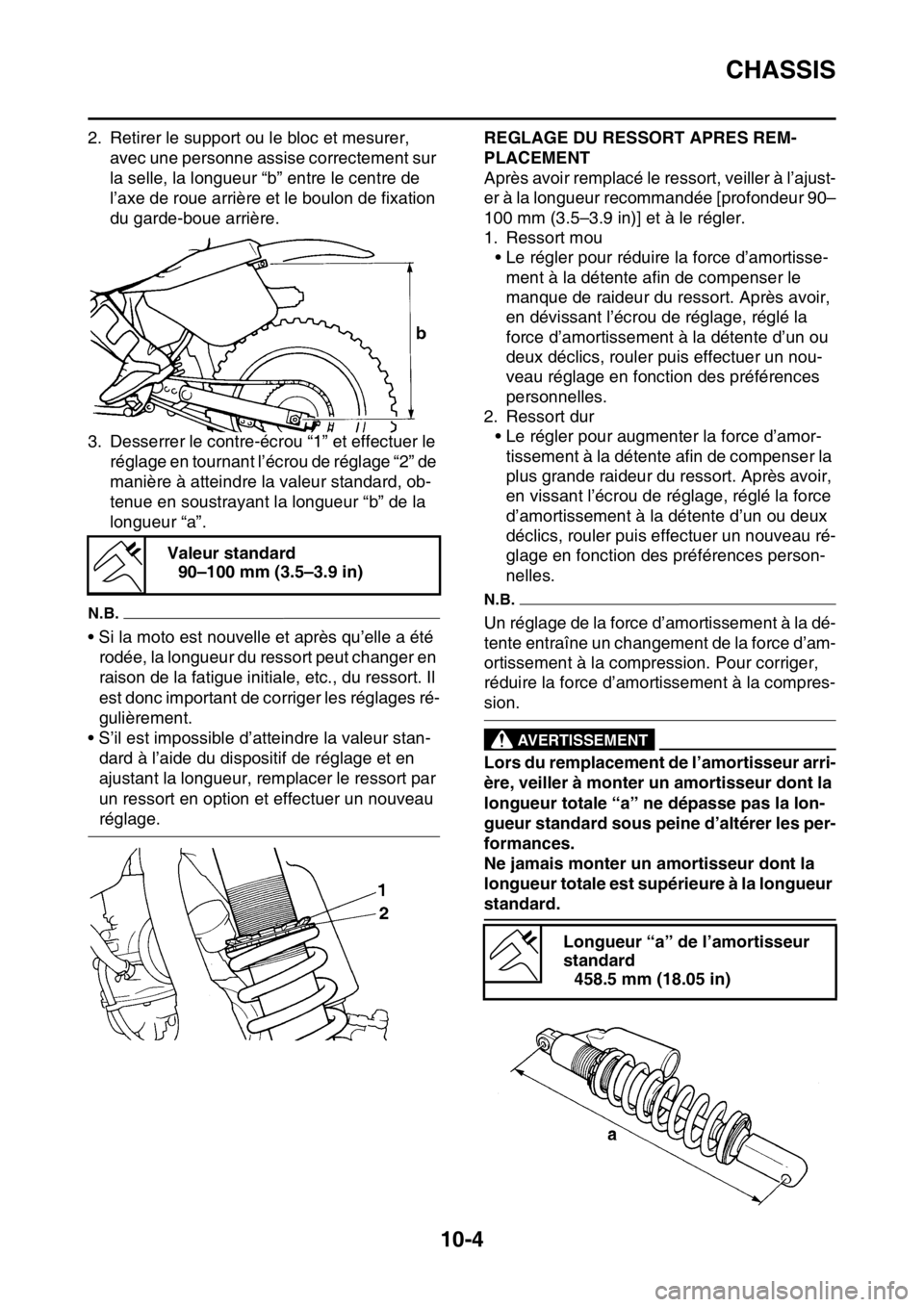

1. Placer un support ou un bloc sous le moteur
pour surélever la roue arrière et mesurer la
longueur “a” entre le centre de l’axe de roue
arrière et le boulon de fixation du garde-
boue arrière. TypeRaid-
eur du
ressort
N / mmNuméro de ré-
férenceRe-
père
d’iden
tifica-
tion
(fen-
tes)
MOU 4.5 1SL-23141-20 |-||
STD* 4.61SM-23141-00 —
1SL-23141-30 |-|||
STD 4.71SL-23141-10 —
1SL-23141-40 |-||||
4.8 1SL-23141-50 |-|||||
4.91SL-23141-60 ||-||
DUR 5.0 1SL-23141-70 ||-|||
a
1

CHASSIS
10-4
2. Retirer le support ou le bloc et mesurer,
avec une personne assise correctement sur
la selle, la longueur “b” entre le centre de
l’axe de roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou “1” et effectuer le
réglage en tournant l’écrou de réglage “2” de
manière à atteindre la valeur standard, ob-
tenue en soustrayant la longueur “b” de la
longueur “a”.
N.B.
• Si la moto est nouvelle et après qu’elle a été
rodée, la longueur du ressort peut changer en
raison de la fatigue initiale, etc., du ressort. Il
est donc important de corriger les réglages ré-
gulièrement.
• S’il est impossible d’atteindre la valeur stan-
dard à l’aide du dispositif de réglage et en
ajustant la longueur, remplacer le ressort par
un ressort en option et effectuer un nouveau
réglage.
FAS1SM5377
REGLAGE DU RESSORT APRES REM-
PLACEMENT
Après avoir remplacé le ressort, veiller à l’ajust-
er à la longueur recommandée [profondeur 90–
100 mm (3.5–3.9 in)] et à le régler.
1. Ressort mou
• Le régler pour réduire la force d’amortisse-
ment à la détente afin de compenser le
manque de raideur du ressort. Après avoir,
en dévissant l’écrou de réglage, réglé la
force d’amortissement à la détente d’un ou
deux déclics, rouler puis effectuer un nou-
veau réglage en fonction des préférences
personnelles.
2. Ressort dur
• Le régler pour augmenter la force d’amor-
tissement à la détente afin de compenser la
plus grande raideur du ressort. Après avoir,
en vissant l’écrou de réglage, réglé la force
d’amortissement à la détente d’un ou deux
déclics, rouler puis effectuer un nouveau ré-
glage en fonction des préférences person-
nelles.
N.B.
Un réglage de la force d’amortissement à la dé-
tente entraîne un changement de la force d’am-
ortissement à la compression. Pour corriger,
réduire la force d’amortissement à la compres-
sion.
EWA1DX4002
AVERTISSEMENT
Lors du remplacement de l’amortisseur arri-
ère, veiller à monter un amortisseur dont la
longueur totale “a” ne dépasse pas la lon-
gueur standard sous peine d’altérer les per-
formances.
Ne jamais monter un amortisseur dont la
longueur totale est supérieure à la longueur
standard. Valeur standard
90–100 mm (3.5–3.9 in)
Longueur “a” de l’amortisseur
standard
458.5 mm (18.05 in)

CHASSIS
10-5
FAS1SM5378PIECES DE REGLAGE DE L’AMORTISSEUR
ARRIERE

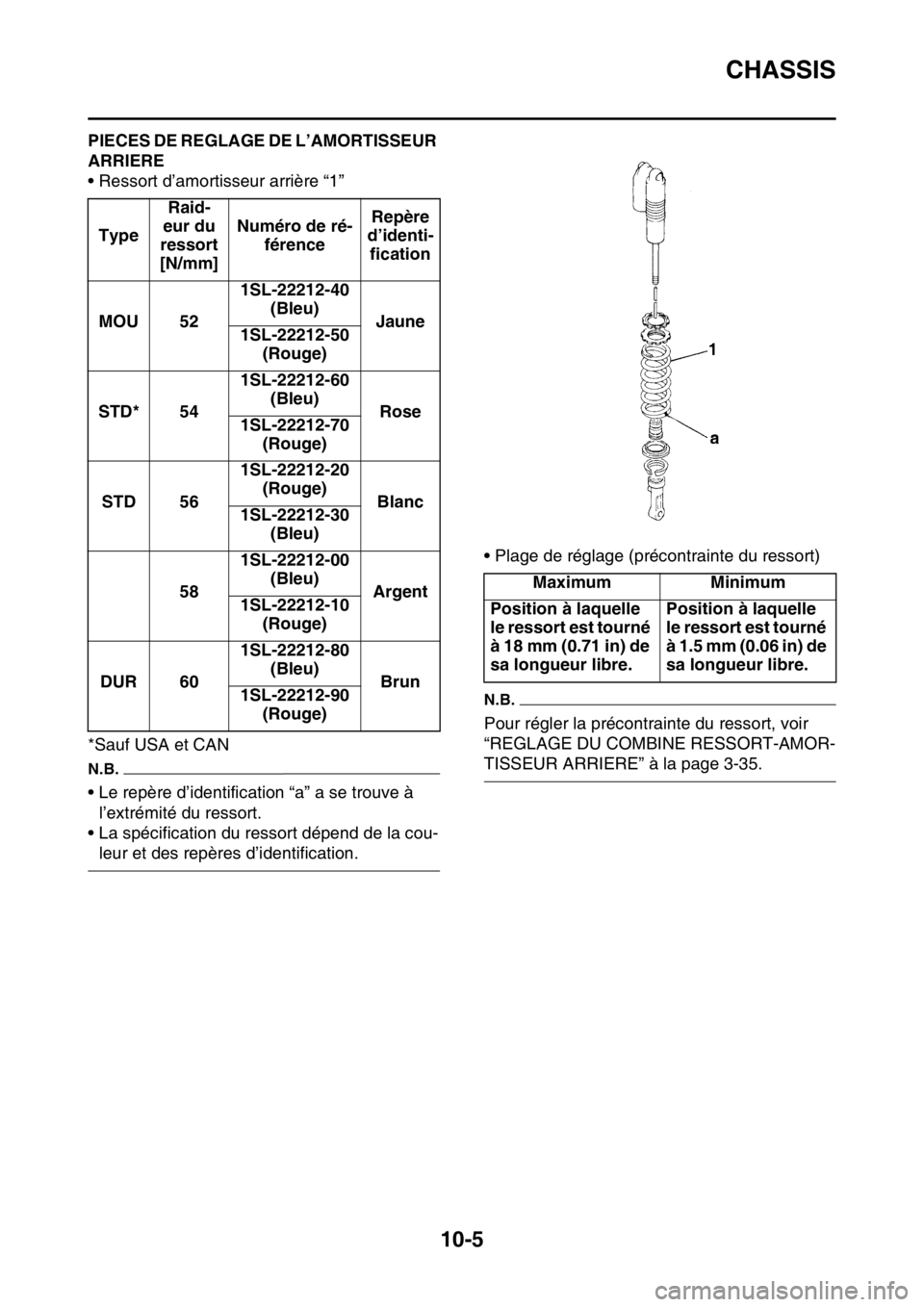

• Ressort d’amortisseur arrière “1”
*Sauf USA et CAN
N.B.
• Le repère d’identification “a” a se trouve à
l’extrémité du ressort.
• La spécification du ressort dépend de la cou-
leur et des repères d’identification.• Plage de réglage (précontrainte du ressort)
N.B.
Pour régler la précontrainte du ressort, voir
“REGLAGE DU COMBINE RESSORT-AMOR-
TISSEUR ARRIERE” à la page 3-35. TypeRaid-
eur du
ressort
[N/mm]Numéro de ré-
férenceRepère
d’identi-
fication
MOU 521SL-22212-40
(Bleu)
Jaune
1SL-22212-50
(Rouge)
STD* 541SL-22212-60
(Bleu)
Rose
1SL-22212-70
(Rouge)
STD 561SL-22212-20
(Rouge)
Blanc
1SL-22212-30
(Bleu)
581SL-22212-00
(Bleu)
Argent
1SL-22212-10
(Rouge)
DUR 601SL-22212-80
(Bleu)
Brun
1SL-22212-90
(Rouge)
Maximum Minimum
Position à laquelle
le ressort est tourné
à 18 mm (0.71 in) de
sa longueur libre.Position à laquelle
le ressort est tourné
à 1.5 mm (0.06 in) de
sa longueur libre.

CHASSIS
10-6
FAS1SM5379REGLAGE DE LA SUSPENSION (FOURCHE)
N.B.
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est stan-
dard, effectuer un nouveau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard
de 90–100 mm (3.5–3.9 in).
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Toujours durForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Quantité d’huile Diminuer la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp.oz).
Ressort Monter un ressort mou.
Mouvement
toujours irrégu-
lierFourreau
Tube plongeurVérifier s’il y des coudes,
coups ou tout autre endom-
magement visible. Si tel est le
cas, remplacer les parties en-
dommagées.
Bague antifric-
tionRemplacer par une bague
neuve pour usage étendu.
Bague coulis-
sante de pistonRemplacer par une bague
neuve pour usage étendu.
Couple de ser-
rage du té in-
férieurResserrer au couple spécifié.
Mauvais mou-
vement initialForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Bagues d’étan-
chéitéEnduire la bague d’étanchéité
d’huile.
Toujours doux,
débattementForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Quantité d’huile Augmenter la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp.oz).
Ressort Monter un ressort dur.

CHASSIS
10-7
Dur en fin de
courseQuantité d’huileDiminuer la quantité d’huile
d’environ 5 cm3 (0.2 US.oz,
0.2 Imp.oz).
Dur en fin de
course, dé-
battementQuantité d’huileAugmenter la quantité d’huile
d’environ 5 cm
3 (0.2 US.oz,
0.2 Imp.oz).
Mouvement ini-
tial durForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Avant bas, po-
sition avant
basseForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Force d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Equilibre avec
l’arrièreRégler la longueur sur 95–100
mm (3.7–3.9 in) avec une per-
sonne assise correctement sur
la selle (position arrière
basse).
Quantité d’huile Augmenter la quantité d’huile
d’environ 5 cm
3 (0.2 US.oz,
0.2 Imp.oz).
Avant qui “ac-
croche”, posi-
tion avant hauteForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Equilibre avec
l’arrièreRégler la longueur sur 90–95
mm (3.5–3.7 in) avec une per-
sonne assise correctement sur
la selle (position arrière haute).
Ressort Monter un ressort mou.
Quantité d’huile Diminuer la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp.oz). SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou

CHASSIS
10-8
FAS1SM5380REGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIERE)
N.B.
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est stan-
dard, effectuer un nouveau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Dur, tendance à
s’affaisserForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Spongieux et
instableForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Amortissement
à la compres-
sion faibleTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (env. 1 déclic)
pour augmenter l’amortisse-
ment.
Ressort Monter un ressort dur.
Lourd et
traînantForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Ressort Monter un ressort mou.

CHASSIS
10-9
Mauvaise tenue
de routeForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Amortissement
à la compres-
sion faibleTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (env. 1 déclic)
pour augmenter l’amortisse-
ment.
Amortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 1/6 de tour)
pour augmenter l’amortisse-
ment.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort mou.
DébattementAmortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 1/6 de tour)
pour augmenter l’amortisse-
ment.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort dur.
Rebondisse-
mentForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Ressort Monter un ressort mou.
Course dureAmortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 1/6 de
tour) pour diminuer l’amor-
tissement.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort mou. SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
