4-75
BOITE A VITESSES, BARILLET DE SELECTEUR ET FOURCHETTE
GETRIEBE, SCHALTNOCKE UND SCHALTGABEL
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIOENG
5. Einbauen:
9Schaltgabel 1 (L) 1
9Schaltgabel 2 (C10) 2
9Schaltgabel 3 (R) 3
9Schaltnocke 4
An der Hauptwelle und der
Vorgelegewelle.
ANMERKUNG:
9Molybdändisulfidöl auf die Nuten der
Schaltgabel auftragen.
9Die Schaltgabel Nr. 1 (L) mit dem
Hauptwellen-Zahnrad für den 4.
Gand 5und die Schaltgabel Nr. 3
(R) mit dem Hauptwellen-Zahnrad
für den 5. Gang 7in Eingriff brin-
gen.
9Die Schaltgabel Nr. 2 (C10) mit dem
Vorgelegewelle-Zahnrad für den 3.
Gang 6in Eingriff bringen.
5. Monter:
9Fourchette 1 (L) 1
9Fourchette 2 (C10) 2
9Fourchette 3 (R) 3
9Barillet de sélecteur 4
A l’axe principal et l’axe
moteur.
N.B.:
9Appliquez de l’huile au bisulfure de
molybdène sur les rainures de la four-
chette de sélecteur.
9Engrener la fourchette N°1 (L) avec le
pignon de roue de 4éme 5et la four-
chette N°3 (R) avec le pignon de
5éme 7de l’arbre moteur.
9Engrener la fourchette N°2 (C10)
avec le pignon de 3éme 6de l’arbre
principal.
5. Installare:
9Forcella del cambio 1 (L) 1
9Forcella del cambio 2 (C10) 2
9Forcella del cambio 3 (R) 3
9Camma del cambio 4
Sull’asse principale e l’asse
motore.
NOTA:
9Applicare olio a base di bisolfuro di
molibdeno sulle scanalature della for-
cella del cambio.
9Ingranare la forcella del cambio No. 1
(L) con l’ingranaggio a ruota della 4a
5e la No. 3 (R) con l’ingranaggio a
ruota della 5
a7sull’asse motore.
9Ingranare la forcella del cambio No. 2
(C10) con l’ingranaggio a pignone
della 3
a6sull’asse principale.
6. Installare:
9Gruppo di trasmissione 1
Sul carter (sinistro) 2.
NOTA:
Applicare olio per trasmissione sui
cuscinetti e le barre di guida.
7. Controllare:
9Funzionamento del cambio
9Funzionamento della trasmissio-
ne
Difficoltà di funzionamentoÕ
Ripararli. 6. Monter:
9Ensemble boîte à vitesse 1
Vers le carter (gauche) 2.
N.B.:
Appliquez de l’huile de transmission
sur les roulements et les barres de gui-
dage.
7. Contrôler:
9Fonctionnement de sélecteur
9Fonctionnement de boîte à
vitesse
Fonctionnement raide
Õ
Réparer.
6. Einbauen:
9Getriebeeinheit 1
Am Kurbelgehäuse (Links) 2.
ANMERKUNG:
Getriebeöl auf die Lager und die
Führungsstangen auftragen.
7. Kontrollieren:
9Funktion der Gangschaltung
9Funktion des Getriebes
Ungleichmäßiger BetriebÕ
Reparieren.
5MW-9-30-4C 7/4/00 9:33 AM Page 55

5-1
CHASFRONT WHEEL AND REAR WHEEL
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
1 Hose cover 1
2 Bolt (brake hose holder) 2 Only loosening.
3 Bolt (axle holder) 4 Only loosening.
4 Nut (front wheel axle) 1
5 Front wheel axle 1
6 Front wheel 1
7 Collar 2
8 Oil seal 2
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disk 1
EC500000
CHASSISEC590000

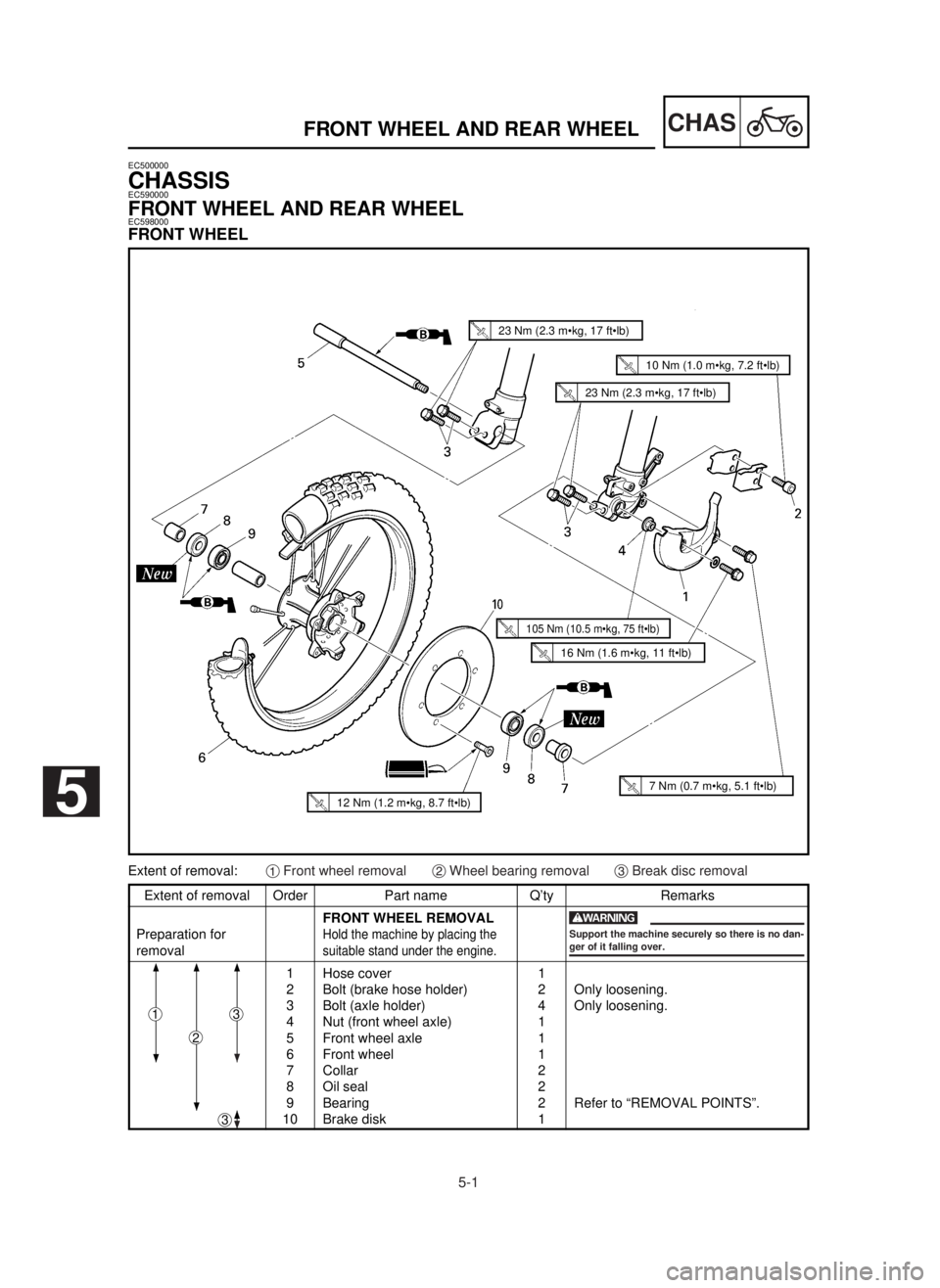

FRONT WHEEL AND REAR WHEELEC598000
FRONT WHEEL
2
13
3
Extent of removal:1Front wheel removal2Wheel bearing removal3Break disc removal
w
Support the machine securely so there is no dan-
ger of it falling over.
5
23 Nm (2.3 m•kg, 17 ft•lb)
23 Nm (2.3 m•kg, 17 ft•lb)
10 Nm (1.0 m•kg, 7.2 ft•lb)
105 Nm (10.5 m•kg, 75 ft•lb)
16 Nm (1.6 m•kg, 11 ft•lb)
7 Nm (0.7 m•kg, 5.1 ft•lb)
12 Nm (1.2 m•kg, 8.7 ft•lb)
5MW-9-30-5A 7/6/00 8:20 AM Page 2

5-1
CHAS
ROUE AVANT ET ROUE ARRIEREF
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES VORDERRADES
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
1 Schlauchdeckel 1
2 Schraube (Bremsschlauchhalter) 2 Nur lösen.
3 Schraube (Achshalter) 4 Nur lösen.
4 Mutter (Vorderrandachse) 1
5 Vorderradachse 1
6 Vorderrad 1
7 Hülse 2
8 Öldichtung 2
9 Lager 2 Siehe unter „AUSBAUPUNKTE“.
10 Bremsscheibe 1
FAHRGESTELL
VORDERRAD UND HINTERRAD
VORDERRAD
Ausbauumfang:1Ausbau des Vorderrades 2Ausbau des Radlagers 3Ausbau der Bremsscheibe
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Etendue de dépose:1Dépose de la roue avant 2Dépose du roulement de roue 3Dépose du disque de frein
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Couvercle de tuyau 1
2 Boulon (support de tuyau de frein) 2 Uniquement desserrage.
3 Boulon (support d’axe) 4 Uniquement desserrage.
4 Ecrou (axe de roue avant) 1
5 Axe de roue avant 1
6 Roue avant 1
7 Collerette 2
8 Bague d’étanchéité 2
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC500000
TELAIO
IC590000
RUOTA ANTERIORE E RUOTA POSTERIORE
IC598000
RUOTA ANTERIORE
Ampiezza della rimozione:1Rimozione della ruota anteriore 2Rimozione del cuscinetto della ruota 3Rimozione del disco del freno
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DELLA RUOTA ANTE-
RIORE
Reggere il veicolo collocando sotto il
motore l’apposito supporto.
1 Copertura del tubo flessibile 1
2 Bullone (supporto del tubo flessibile del freno) 2 Soltanto allentamento.3 Bullone (supporto dell’asse) 4 Soltanto allentamento.
4 Dado (asse della ruota anteriore) 1
5 Asse della ruota anteriore 1
6 Ruota anteriore 1
7 Bordino 2
8 Paraolio 2
9 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
10 Disco del freno 1
Preparazione per
la rimozione
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.Vorbereitung für den Aus-
bau
1
2
3
3
1
2
3
3
1
2
3
3
5
5MW-9-30-5A 7/6/00 8:20 AM Page 3

5-2
CHASFRONT WHEEL AND REAR WHEEL
EC598100

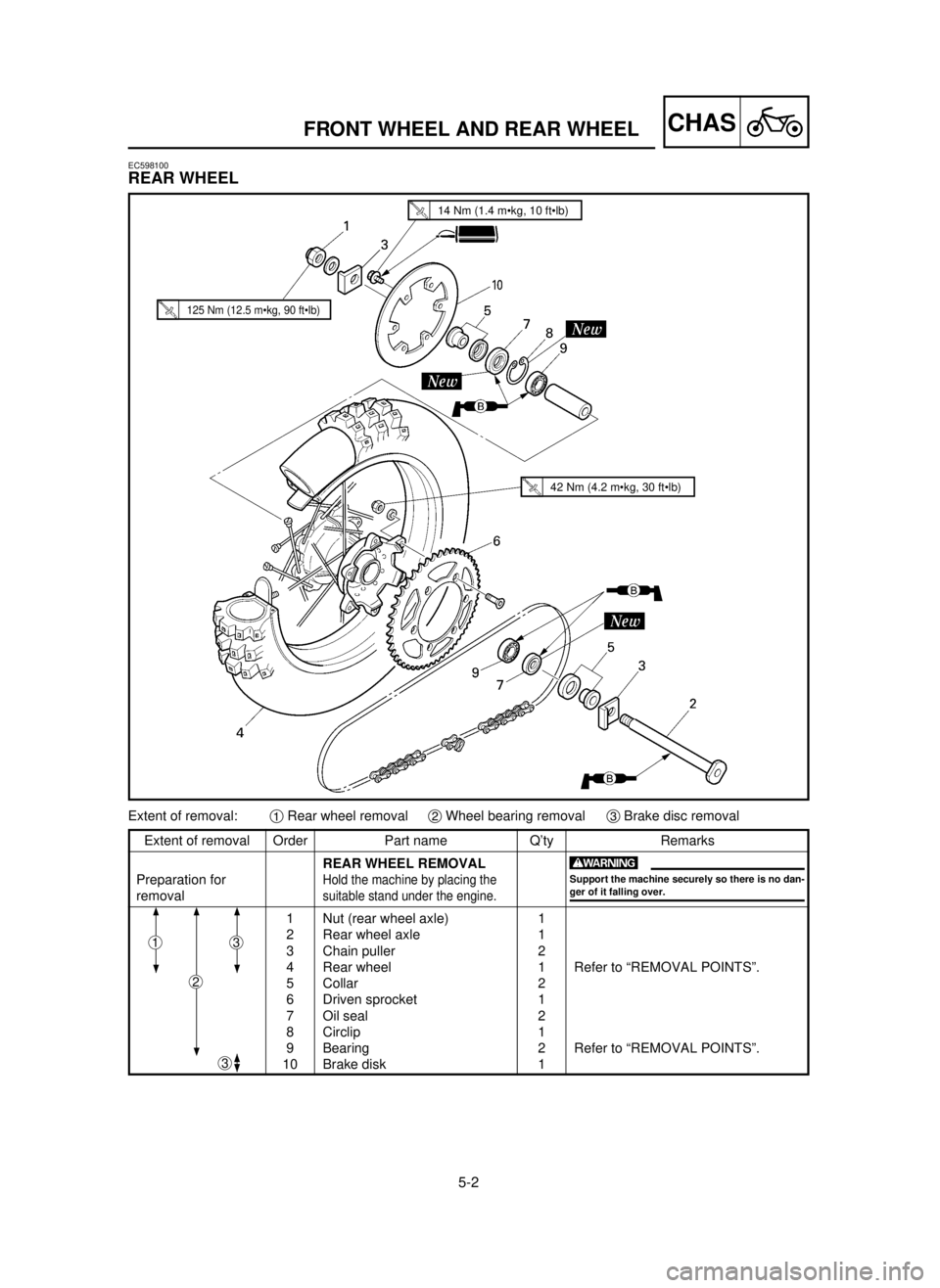

REAR WHEEL
Extent of removal:1Rear wheel removal2Wheel bearing removal3Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
Preparation for
Hold the machine by placing the
removalsuitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disk 1
2
13
3
w
Support the machine securely so there is no dan-
ger of it falling over.
125 Nm (12.5 m•kg, 90 ft•lb)
14 Nm (1.4 m•kg, 10 ft•lb)
42 Nm (4.2 m•kg, 30 ft•lb)
5MW-9-30-5A 7/6/00 8:21 AM Page 4

5-2
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES HINTERRADES
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
1 Mutter (Hinterradachse) 1
2 Hinterradachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter „AUSBAUPUNKTE“.
5 Hülse 2
6 Abtriebskettenrad 1
7 Öldichtung 2
8 Sprengring 1
9 Lager 2 Siehe unter „AUSBAUPUNKTE“.
10 Bremsscheibe 1
HINTERRAD
Ausbauumfang:1Ausbau des Hinterrades 2Ausbau des Radlagers 3Ausbau der Bremsscheibe
ROUE ARRIERE
Etendue de dépose:1Dépose de roue arrière 2Dépose du roulement de roue 3Dépose du disque de frein
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE LA ROUE ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
Préparation pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
IC598100
RUOTA POSTERIORE
Ampiezza della rimozione:1Rimozione della ruota posteriore 2Rimozione del cuscinetto della ruota
3Rimozione del disco del freno
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DELLA RUOTA
POSTERIORE
Sostenere il veicolo collocando sotto il
motore l’apposito supporto.
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore per catena 2
4 Ruota posteriore 1 Consultare “PUNTI DI RIMOZIONE”.
5 Bordino 2
6 Rocchetto condotto 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Consultare “PUNTI DI RIMOZIONE”.
10 Disco del freno 1Preparazione per la
rimozione
TSostenere saldamente il veicolo in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.
Vorbereitung für den Aus-
bau
1
2
3
3
1
2
3
3
1
2
3
3
5MW-9-30-5A 7/6/00 8:21 AM Page 5

5-3
CHASFRONT WHEEL AND REAR WHEEL
EC593000

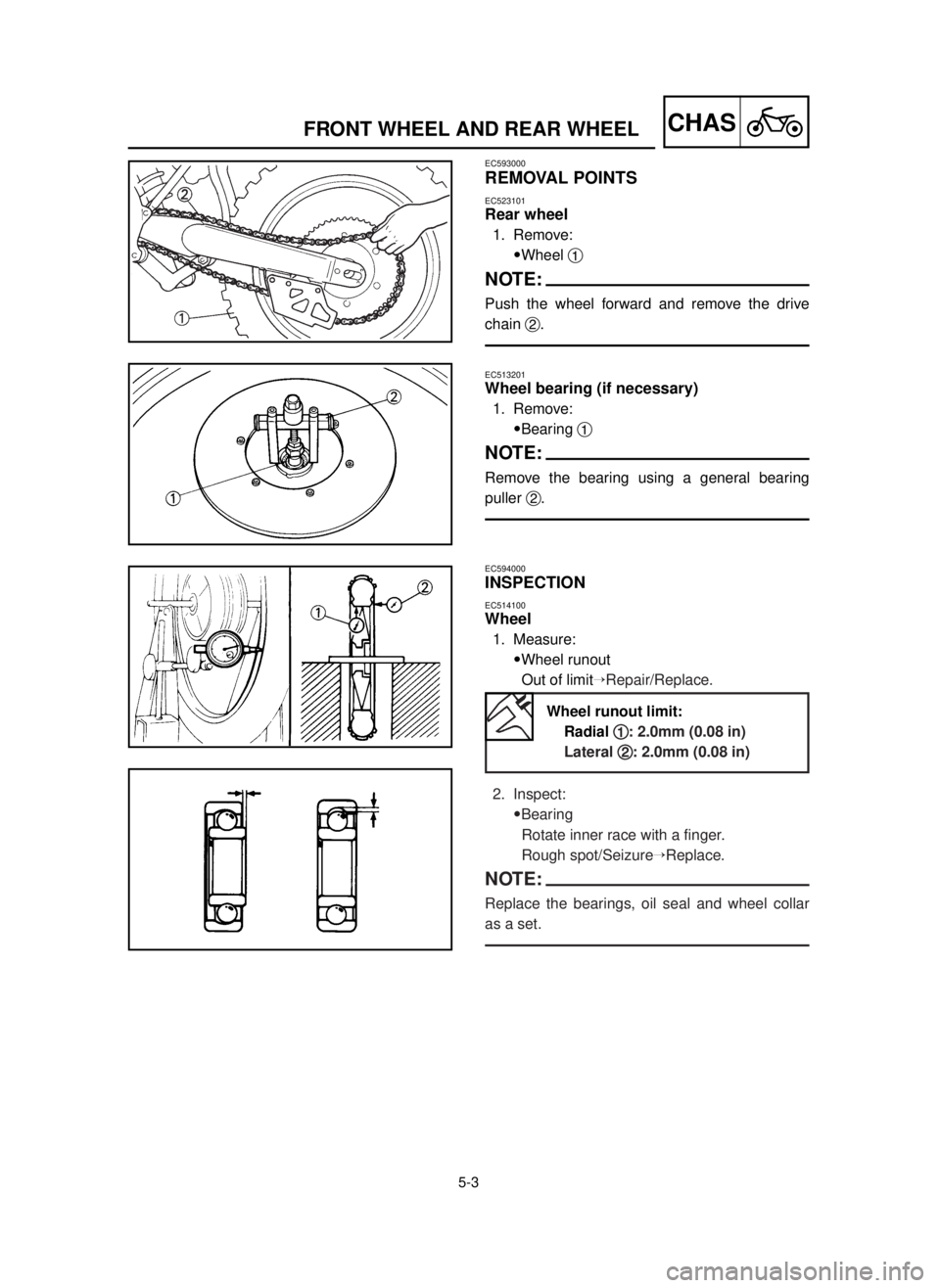

REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
9Wheel 1
NOTE:
Push the wheel forward and remove the drive
chain 2.
EC513201
Wheel bearing (if necessary)
1. Remove:
9Bearing 1
NOTE:
Remove the bearing using a general bearing
puller 2.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
9Wheel runout
Out of limitÕRepair/Replace.
2. Inspect:
9Bearing
Rotate inner race with a finger.
Rough spot/SeizureÕReplace.
NOTE:
Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial 1 1
: 2.0mm (0.08 in)
Lateral 2 2
: 2.0mm (0.08 in)
5MW-9-30-5A 7/6/00 8:21 AM Page 6

5-3
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AUSBAUPUNKTE
Hinterrad
1. Ausbauen:
9Rad 1
ANMERKUNG:
Das Rad nach vorne stoßen und die
Antriebskette 2abnehmen.
Radlager (wenn erforderlich)
1. Ausbauen:
9Lager 1
ANMERKUNG:
Das Lager unter Verwendung einer
allgemeinen Lager-Abziehvorrichtung
2ausbauen.
INSPEKTION
Rad
1. Messen:
9Felgenschlag
Außerhalb des GrenzwertesÕ
Reparieren/Erneuern.
2. Prüfen:
9Lager
Den inneren Laufring mit
einem Finger drehen.
Rauhe Stellen/FreßspurenÕ
Erneuern.
ANMERKUNG:
Die Lager, die Öldichtung und die
Radhülse als Satz erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
9Roue 1
N.B.:
Pousser la roue vers l’avant et déposer
la chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
9Roulement 1
N.B.:
Déposer le roulement en utilisant un
arrache-roulement courant 2.
VERIFICATION
Roue
1. Mesure:
9Voile de roue
Hors limiteÕRéparer/Changer.
2. Examiner:
9Roulement
Faire tourner la bague intérieure
avec le doigt.
Point dur/grippage’Changer.
N.B.:
Changer les roulements, la bague
d’étanchéité et la collerette de roue
comme un ensemble.
IC593000PUNTI DI RIMOZIONE
IC523101
Ruota posteriore
1. Togliere:
9Ruota 1
NOTA:
Spingere in avanti la ruota e togliere la
catena di trasmissione 2.
IC513201
Cuscinetto della ruota (se necessario)
1. Togliere:
9Cuscinetto 1
NOTA:
Togliere il cuscinetto usando un estrat-
tore generico per cuscinetti 2.
IC594000
ISPEZIONE
IC514100
Ruota
1. Misurare:
9Scentratura della ruota
Fuori limiteÕ
Ripararla/Sostituirla.
2. Ispezionare:
9Cuscinetto
Ruotare l’anello interno con un
dito.
Ruvidità/Grippaggio
ÕSostituir-
lo.
NOTA:
Sostituire i cuscinetti, il paraolio e il
bordino della ruota come set.
Limite de voile de la roue:
Radial 1 1
: 2,0 mm
(0,08 in)
Latéral 2 2
: 2,0 mm
(0,08 in)
Limite di scentratura
della ruota:
Radiale 1 1
: 2,0 mm
(0,08 in)
Laterale 2 2
: 2,0 mm
(0,08 in)
Felgen-Verschleißgrenze:Senkrecht 1 1
: 2,0 mm
(0,08 in)
Seitlich 2 2
: 2,0 mm
(0,08 in)
5MW-9-30-5A 7/6/00 8:21 AM Page 7

5-4
CHASFRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
9Wheel axle bends
Out of specificationÕReplace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
w
Do not attempt to straighten a bent axle.
EC594200
Brake disc
1. Measure:
9Brake disc deflection (only rear brake disc)
Use the dial gauge 1.
Out of specificationÕInspect wheel runout.
If wheel runout is in good condition, re-
place the brake disc.
2. Measure:
9Brake disc thickness a
Out of limitÕReplace.
Wheel axle bending limit:
0.5 mm (0.020 in)
Disc wear limit:
Standard
Front 3.0 mm (0.12 in) 2.5 mm (0.10 in)
Rear 4.0 mm (0.16 in) 3.5 mm (0.14 in)
Disc deflection limit:
Standard
Rear —
0.15 mm (0.006 in)
5MW-9-30-5A 7/6/00 8:22 AM Page 8

5-4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDERRAD UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
Disque de frein
1. Mesurer:
9Déflexion de disque de frein
(uniquement le disque de frein
arrière)
Utiliser le comparateur 1.
Hors spécificationÕExaminer le
voile de roue.
Si le voile de la roue est normal,
changer le disque de frein.
2. Mesurer:
9Epaisseur de disque de frein a
Hors limiteÕChanger.
Radachse
1. Messen:
9Radachsenbiegung
Abweichung von Spezifikation
ÕErneuern.
Die Meßuhr 1verwenden.
ANMERKUNG:
Der Biegewert entpricht der Hälfte der
Meßuhranzeige.
W
Niemals versuchen, eine verbogene
Achse geradezubiegen.
Axe de roue
1. Mesurer:
9Les flexions de l’axe de roue
Hors-spécification ÕChanger.
Utiliser le comparateur 1.
N.B.:
La valeur de flexion est égale à la moi-
tié de la lecture du comparateur.
XG
Ne jamais tenter de redresser un axe
tordu.
IC514200
Asse della ruota
1. Misurare:
9Curvature dell’asse della ruota
Fuori specificaÕSostituirlo.
Usare il comparatore 1.
NOTA:
Il valore di curvatura equivale a metà
del valore letto dal comparatore.
T
Non tentare di raddrizzare un asse
piegato.
Limite de torsion de l’axe
de roue:
0,5 mm (0,020 in)
Limite d’usure de disque:
Standard Avant3,0 mm (0,12 in) 2,5 mm (0,10 in)
Arrière 4,0 mm (0,16 in) 3,5 mm (0,14 in)
IC594200
Disco del freno
1. Misurare:
9Inflessione del disco del freno
(soltanto il disco del freno
posteriore)
Usare il comparatore 1.
Fuori specificaÕIspezionare la
scentratura della ruota.
Se la scentratura della ruota è in
buone condizioni, sostituire il
disco del freno.
2. Misurare:
9Spessore del disco del freno a
Fuori limiteÕSostituirlo.
Limite di curvatura
dell’asse della ruota:
0,5 mm (0,020 in)
Limite di usura del disco
Valore normaleAnteriore3,0 mm (0,12 in) 2,5 mm (0,10 in)Posteriore4,0 mm (0,16 in) 3,5 mm (0,14 in)
Bremsscheibe
1. Messen:
9Bremsscheibenschlag (Nur
Hinterrad-Bremsscheibe)
Die Meßuhr 1verwenden.
Abweichung von Spezifikation
ÕSchlag der Felge prüfen.
Falls der Felgenschlag inner-
halb des zulässigen Bereiches
liegt, die Bremsscheibe erneu-
ern.
2. Messen:
9Bremsscheibendicke a
Außerhalb des GrenzwertesÕ
Erneuern.
Radachse-durchbie-
guhgsgrenze:
0,5 mm (0,020 in)
Bremsscheibe-
Verschleißgrenze:
Standard
Vorne3,0 mm (0,12 in) 2,5 mm (0,10 in)
Hinten 4,0 mm (0,16 in) 3,5 mm (0,14 in)
Limite de déflection de
disque:
Standard
Arrière—0,15 mm (0,006 in)
Bremsscheiben-
Schlaggrenze:
Standard
Hinten —0,15 mm (0,006 in)
Limite di inflessione del
disco:
Valore normalePosteriore—0,15 mm (0,006 in)
5MW-9-30-5A 7/6/00 8:22 AM Page 9

5-5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
EC595101
Front wheel
1. Install:
9Bearing (left) 1
9Spacer 2
9Bearing (right) 3
9Oil seal 4
NOTE:
9Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
9Use a socket that matches the outside diam-
eter of the race of the bearing.
9Left side of bearing shall be installed first.
9Install the oil seal with its manufacture’s
marks or numbers facing outward.
cC
Do not strike the inner race of the bearing.
Contact should be made only with the out-
er race.
2. Install:
9Brake disc 1
9Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
3. Install:
9Collar 1
NOTE:
9Apply the lithium soap base grease on the oil
seal lip.
9Install the collars with their projections afacing
the wheel.
4. Install:
9Wheel
NOTE:
Install the brake disc 1between the brake pads
2correctly.
12 Nm (1.2 m•kg, 8.7 ft•lb)
5MW-9-30-5A 7/6/00 8:23 AM Page 10
