3. Regolare:
9Estremità superiore della forcel-
la anteriore a
4. Serrare:
9Bullone di serraggio (corona del
manubrio) 1
9Bullone di serraggio (staffa in-
feriore) 2
iI
Serrare la staffa inferiore alla coppia
specificata. Se troppo serrata, può
provocare il malfunzionamento della
forcella anteriore.
3. Einstellen:
9Oberes Ende des Gabelbein-
rohrs a
4. Festziehen:
9Klemmschraube (Lenkerkrone)
1
9Klemmschraube (Untere
Gabelbrücke) 2
dD
Die untere Gabelbrücke mit dem
vorgeschriebenen Anzugsmoment
festziehen. Falls sie zu stark ange-
zogen wird, kann es zu Fehlbetrieb
der Vorderradgabel kommen.

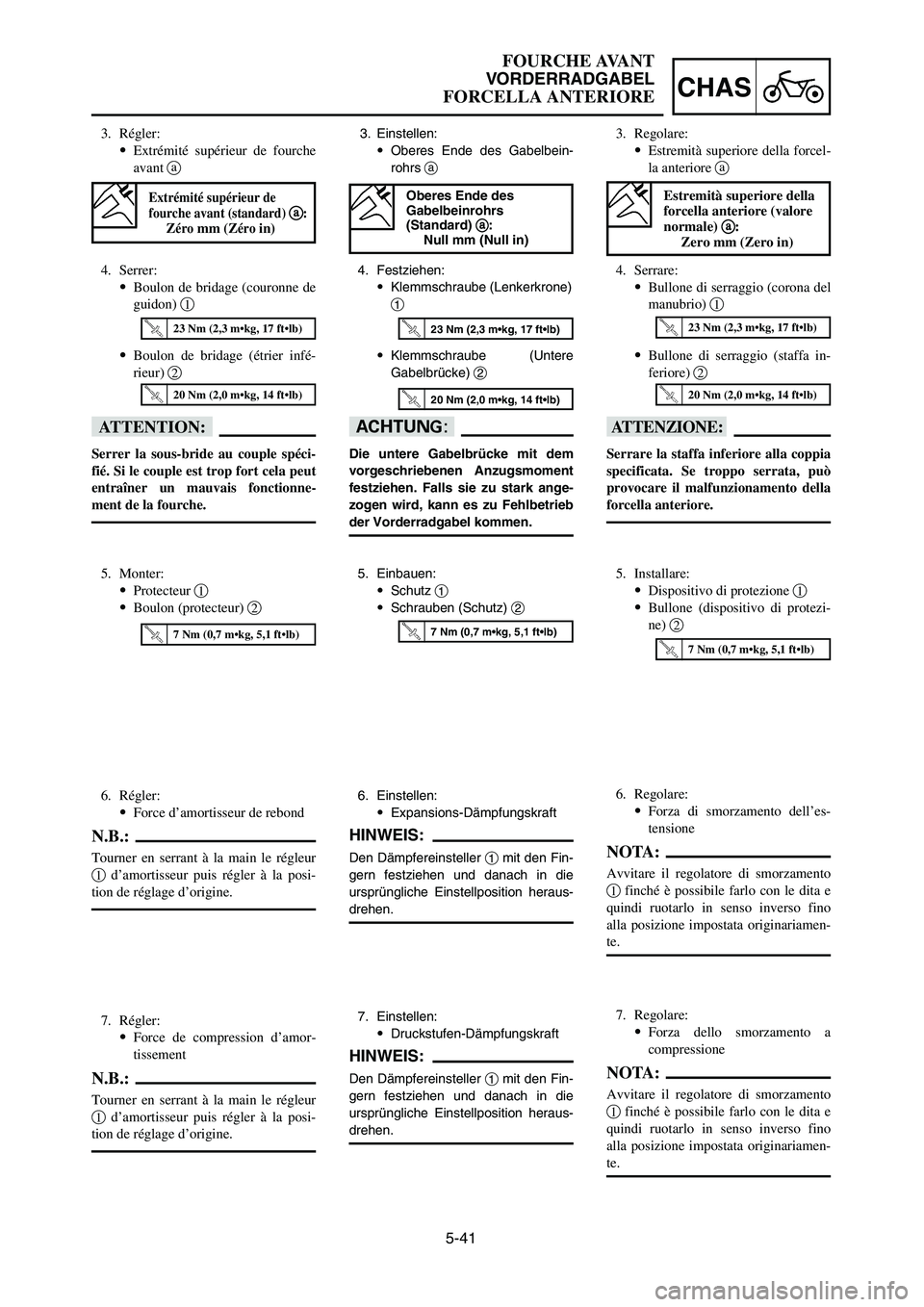

3. Régler:
9Extrémité supérieur de fourche
avant a
4. Serrer:
9Boulon de bridage (couronne de
guidon) 1
9Boulon de bridage (étrier infé-
rieur) 2
fF
Serrer la sous-bride au couple spéci-
fié. Si le couple est trop fort cela peut
entraîner un mauvais fonctionne-
ment de la fourche.
5-41
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
5. Einbauen:
9Schutz 1
9Schrauben (Schutz) 2
6. Einstellen:
9Expansions-Dämpfungskraft
HINWEIS:
Den Dämpfereinsteller 1mit den Fin-
gern festziehen und danach in die
ursprüngliche Einstellposition heraus-
drehen.
7. Einstellen:
9Druckstufen-Dämpfungskraft
HINWEIS:
Den Dämpfereinsteller 1mit den Fin-
gern festziehen und danach in die
ursprüngliche Einstellposition heraus-
drehen.
5. Monter:
9Protecteur 1
9Boulon (protecteur) 2
6. Régler:
9Force d’amortisseur de rebond
N.B.:
Tourner en serrant à la main le régleur
1d’amortisseur puis régler à la posi-
tion de réglage d’origine.
7. Régler:
9Force de compression d’amor-
tissement
N.B.:
Tourner en serrant à la main le régleur
1d’amortisseur puis régler à la posi-
tion de réglage d’origine.
5. Installare:
9Dispositivo di protezione 1
9Bullone (dispositivo di protezi-
ne) 2
6. Regolare:
9Forza di smorzamento dell’es-
tensione
NOTA:
Avvitare il regolatore di smorzamento
1finché è possibile farlo con le dita e
quindi ruotarlo in senso inverso fino
alla posizione impostata originariamen-
te.
7. Regolare:
9Forza dello smorzamento a
compressione
NOTA:
Avvitare il regolatore di smorzamento
1finché è possibile farlo con le dita e
quindi ruotarlo in senso inverso fino
alla posizione impostata originariamen-
te.
7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)
Extrémité supérieur de
fourche avant (standard) a a:Zéromm (Zéroin)
23 Nm (2,3 m•kg, 17 ft•lb)
20 Nm (2,0 m•kg, 14 ft•lb)
Oberes Ende des
Gabelbeinrohrs
(Standard)
a a:
Null mm (Null in)
23 Nm (2,3 m•kg, 17 ft•lb)
20 Nm (2,0 m•kg, 14 ft•lb)
Estremità superiore della
forcella anteriore (valore
normale)
a a:
Zero mm (Zero in)
23 Nm (2,3 m•kg, 17 ft•lb)
20 Nm (2,0 m•kg, 14 ft•lb)
1P8-9-31-5B 5/12/05 10:57 AM Page 33

Extent of removal Order Part name Q’ty Remarks
Preparation forHANDLEBAR REMOVAL
removal
Number plateRemove the band only.
1 Clutch cable 1 Disconnect at the lever side.
2 Clutch lever holder 1
3 “ENGINE STOP” button 1
4 Master cylinder 1 Refer to “REMOVAL POINTS”.
5 Throttle cable cap 1 Turn over the cap cover.
6 Throttle cable 1 Disconnect at the throttle side.
7 Throttle 1 Loosen the bolts.
8 Cap cover 1
9 Collar 1
10 Grip (left) 1 Refer to “REMOVAL POINTS”.
11 Handlebar holder (upper) 2
12 Handlebar 1
13 Handlebar holder (lower) 2

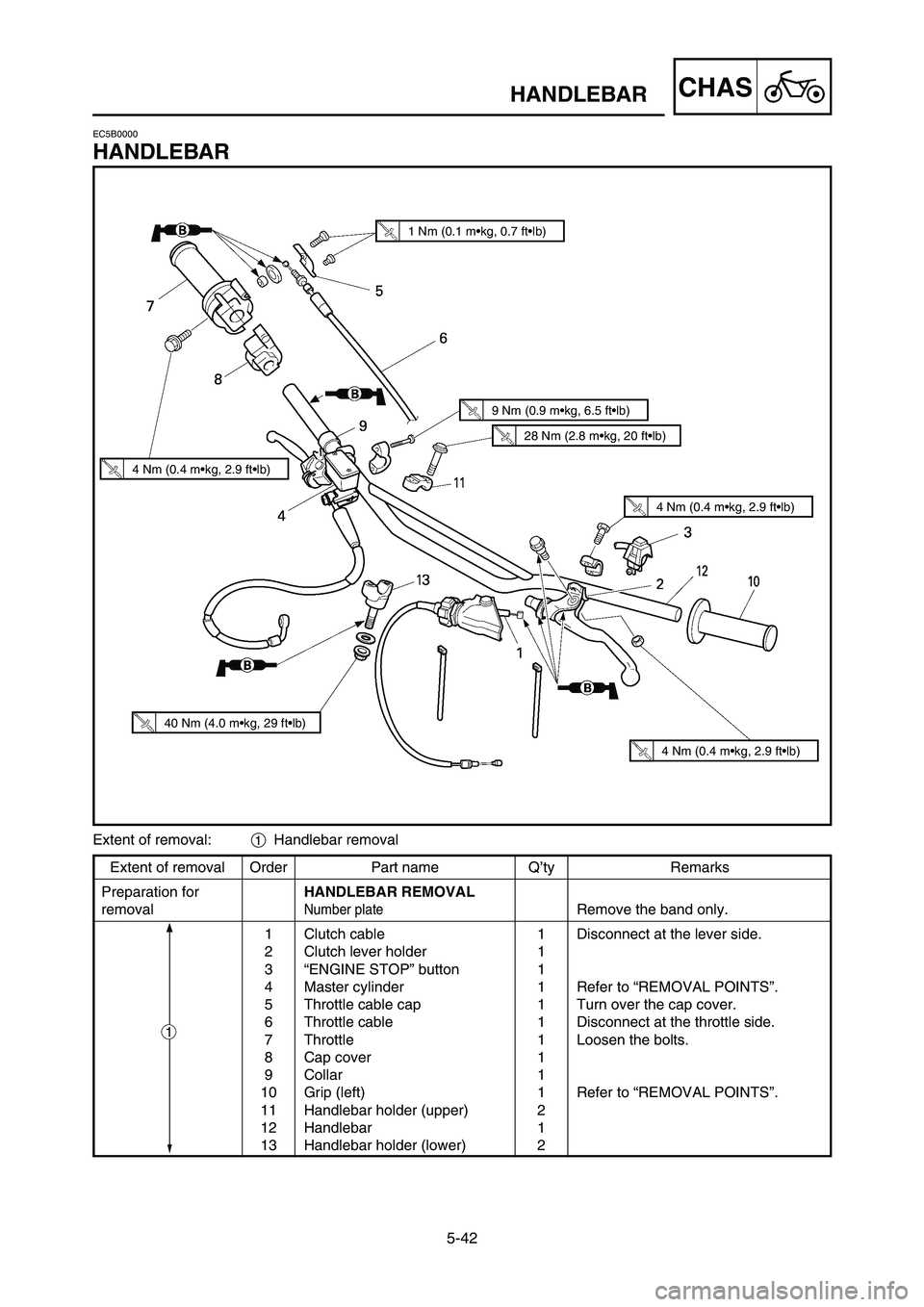

5-42
CHASHANDLEBAR
EC5B0000
HANDLEBAR
1
Extent of removal:1Handlebar removal
1 Nm (0.1 m•kg, 0.7 ft•lb)
4 Nm (0.4 m•kg, 2.9 ft•lb)
9 Nm (0.9 m•kg, 6.5 ft•lb)
28 Nm (2.8 m•kg, 20 ft•lb)
4 Nm (0.4 m•kg, 2.9 ft•lb)
4 Nm (0.4 m•kg, 2.9 ft•lb)
40 Nm (4.0 m•kg, 29 ft•lb)
1P8-9-31-5C 5/12/05 11:28 AM Page 2

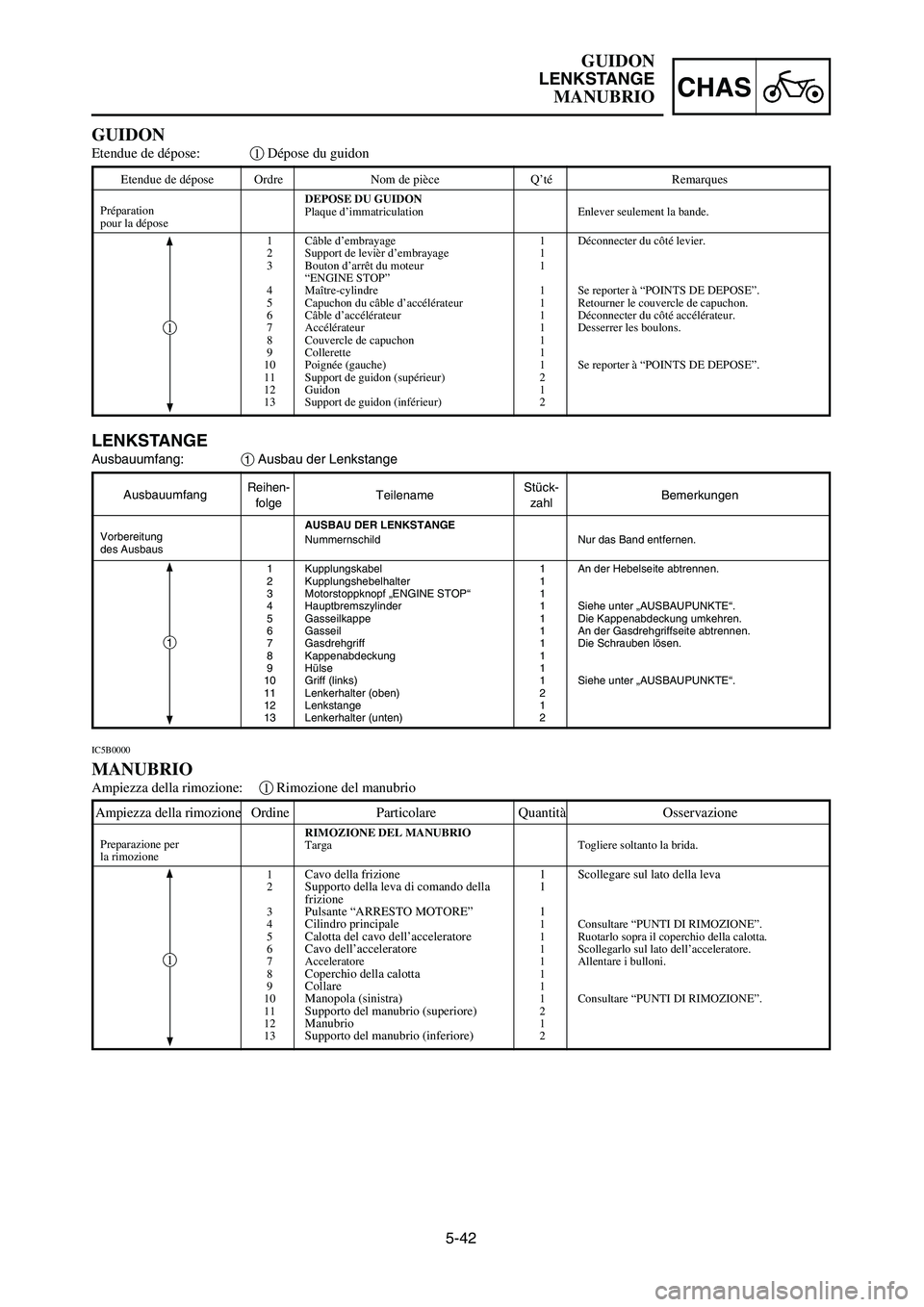

5-42
CHAS
GUIDON
LENKSTANGE
MANUBRIO
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DER LENKSTANGE
Nummernschild Nur das Band entfernen.
1 Kupplungskabel 1 An der Hebelseite abtrennen.
2 Kupplungshebelhalter 1
3 Motorstoppknopf „ENGINE STOP“ 1
4 Hauptbremszylinder 1 Siehe unter „AUSBAUPUNKTE“.
5 Gasseilkappe 1 Die Kappenabdeckung umkehren.
6 Gasseil 1 An der Gasdrehgriffseite abtrennen.
7 Gasdrehgriff 1 Die Schrauben lösen.
8 Kappenabdeckung 1
9 Hülse 1
10 Griff (links) 1 Siehe unter „AUSBAUPUNKTE“.
11 Lenkerhalter (oben) 2
12 Lenkstange 1
13 Lenkerhalter (unten) 2
LENKSTANGE
Ausbauumfang: 1Ausbau der Lenkstange
GUIDON
Etendue de dépose:1Dépose du guidon
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU GUIDON
Plaque d’immatriculation Enlever seulement la bande.
1 Câble d’embrayage 1 Déconnecter du côté levier.
2 Support de levièr d’embrayage 1
3 Bouton d’arrêt du moteur 1
“ENGINE STOP”
4 Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
5 Capuchon du câble d’accélérateur 1 Retourner le couvercle de capuchon.
6 Câble d’accélérateur 1 Déconnecter du côté accélérateur.
7 Accélérateur 1 Desserrer les boulons.
8 Couvercle de capuchon 1
9 Collerette 1
10 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
11 Support de guidon (supérieur) 2
12 Guidon 1
13 Support de guidon (inférieur) 2
Préparation
pour la dépose
IC5B0000
MANUBRIO
Ampiezza della rimozione:1Rimozione del manubrio
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
RIMOZIONE DEL MANUBRIO
Targa Togliere soltanto la brida.
1Cavo della frizione 1 Scollegare sul lato della leva2Supporto della leva di comando della 1
frizione
3Pulsante “ARRESTO MOTORE” 14Cilindro principale1 Consultare “PUNTI DI RIMOZIONE”.
5Calotta del cavo dell’acceleratore1 Ruotarlo sopra il coperchio della calotta.
6Cavo dell’acceleratore1 Scollegarlo sul lato dell’acceleratore.
7 Acceleratore 1 Allentare i bulloni.
8
Coperchio della calotta1
9Collare1
10Manopola (sinistra)1 Consultare “PUNTI DI RIMOZIONE”.
11Supporto del manubrio (superiore)2
12Manubrio1
13Supporto del manubrio (inferiore)2
Preparazione per
la rimozione
Vorbereitung
des Ausbaus
1
1
1
1P8-9-31-5C 5/12/05 11:28 AM Page 3

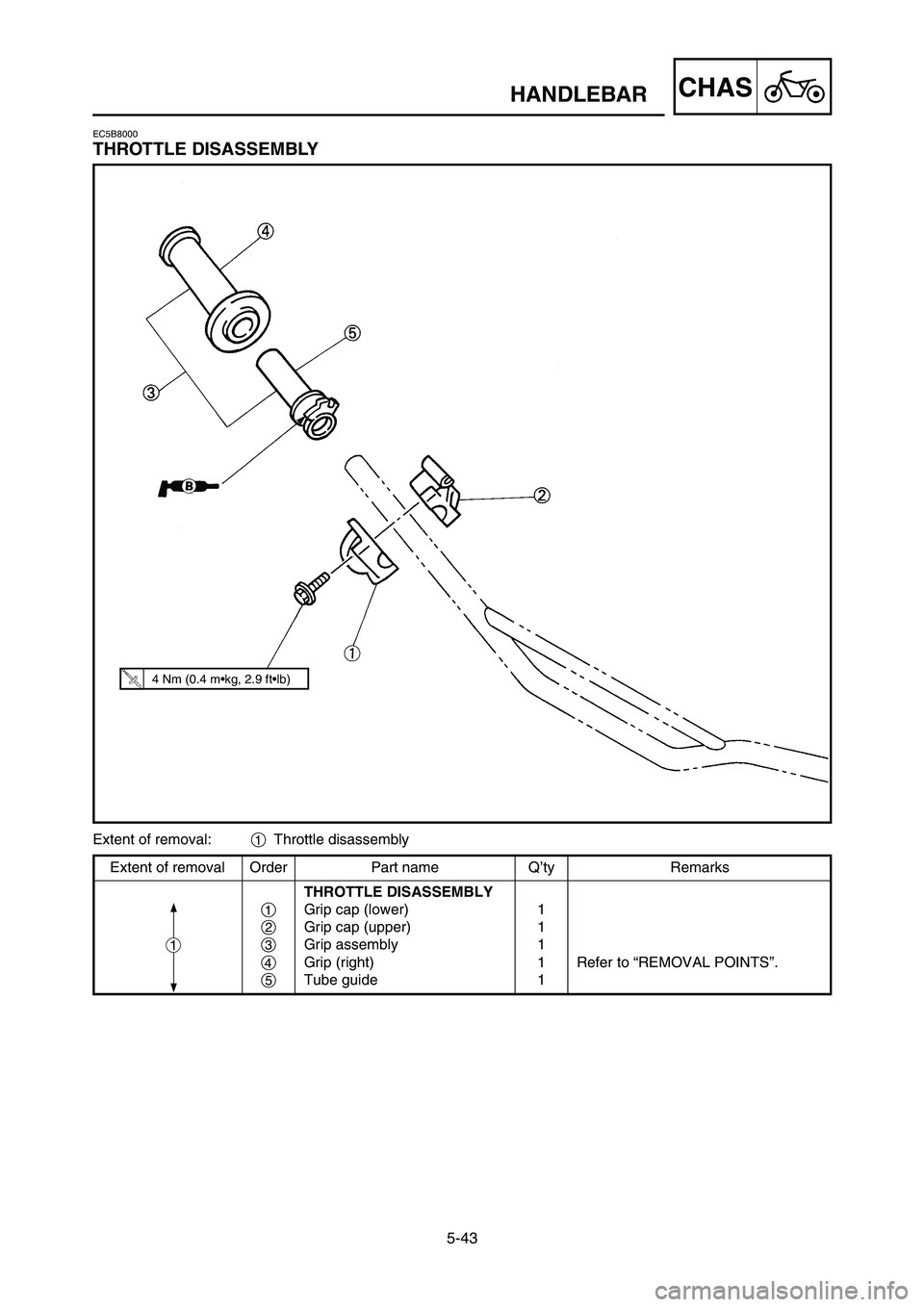

5-43
CHASHANDLEBAR
Extent of removal:1Throttle disassembly
Extent of removal Order Part name Q’ty Remarks
THROTTLE DISASSEMBLY
1Grip cap (lower) 1
2Grip cap (upper) 1
3Grip assembly 1
4Grip (right) 1 Refer to “REMOVAL POINTS”.
5Tube guide 1
1
EC5B8000
THROTTLE DISASSEMBLY
4 Nm (0.4 m•kg, 2.9 ft•lb)
1P8-9-31-5C 5/12/05 11:28 AM Page 4

5-43
CHAS
GUIDON
LENKSTANGE
MANUBRIO
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DES GASDREHGRIFF
1Griffkappe (unten) 1
2Griffkappe (oben) 1
3Griffeinheit 1
4Griff (rechts) 1 Siehe unter „AUSBAUPUNKTE“.
5Rohrführung 1
DEMONTAGE DES GASDREHGRIFF
Ausbauumfang:1Ausbau des Gasdrehgriffs

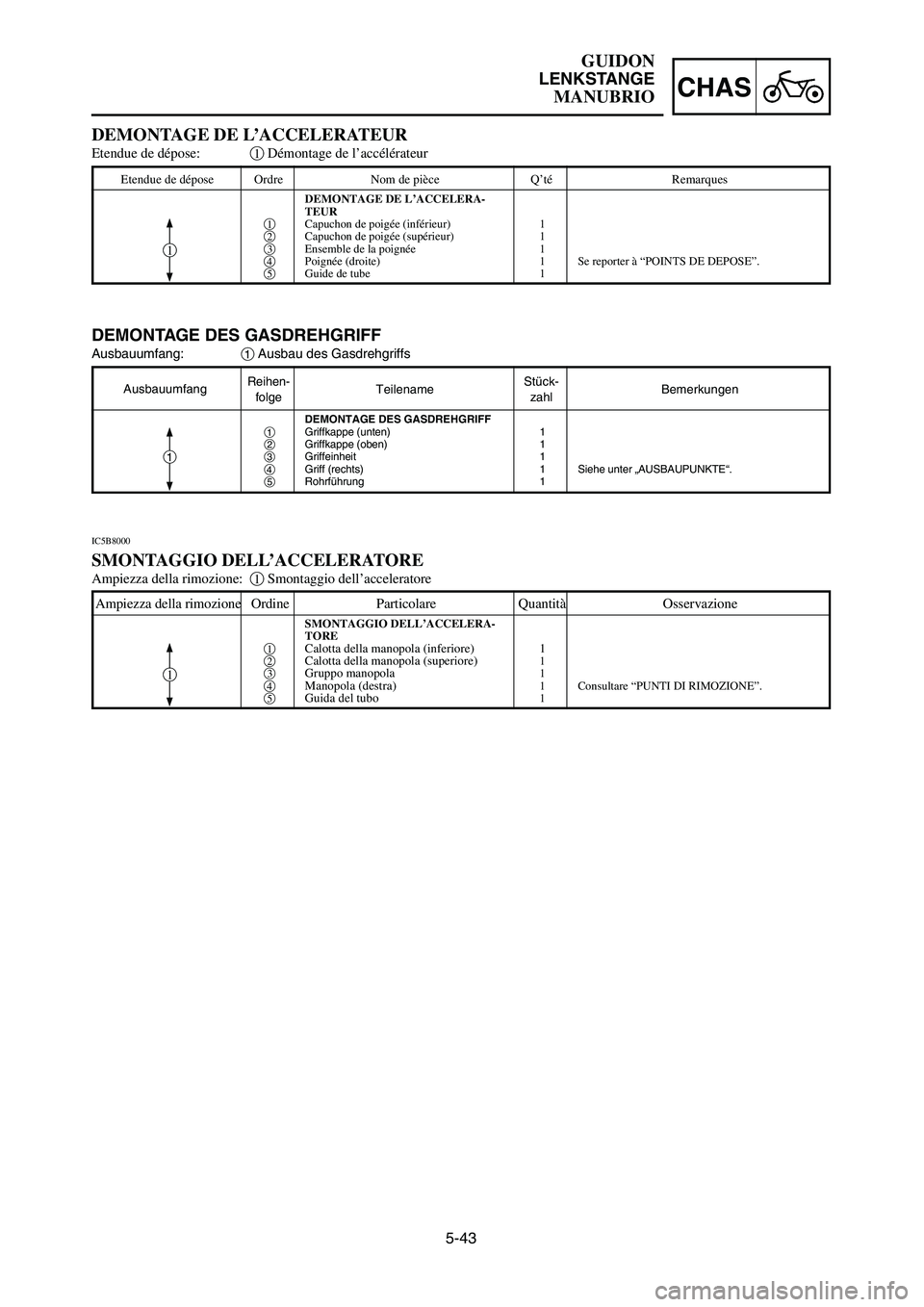

DEMONTAGE DE L’ACCELERATEUR
Etendue de dépose:1Démontage de l’accélérateur
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DE L’ACCELERA-
TEUR
1Capuchon de poigée (inférieur) 1
2Capuchon de poigée (supérieur) 1
3Ensemble de la poignée 1
4Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
5Guide de tube 1
IC5B8000
SMONTAGGIO DELL’ACCELERATORE
Ampiezza della rimozione:1Smontaggio dell’acceleratore
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
SMONTAGGIO DELL’ACCELERA-
TORE
1
Calotta della manopola (inferiore) 12Calotta della manopola (superiore)1
3Gruppo manopola1
4Manopola (destra)1 Consultare “PUNTI DI RIMOZIONE”.
5Guida del tubo1
1
1
1
1P8-9-31-5C 5/12/05 11:28 AM Page 5

5-44
CHASHANDLEBAR
EC5B3000

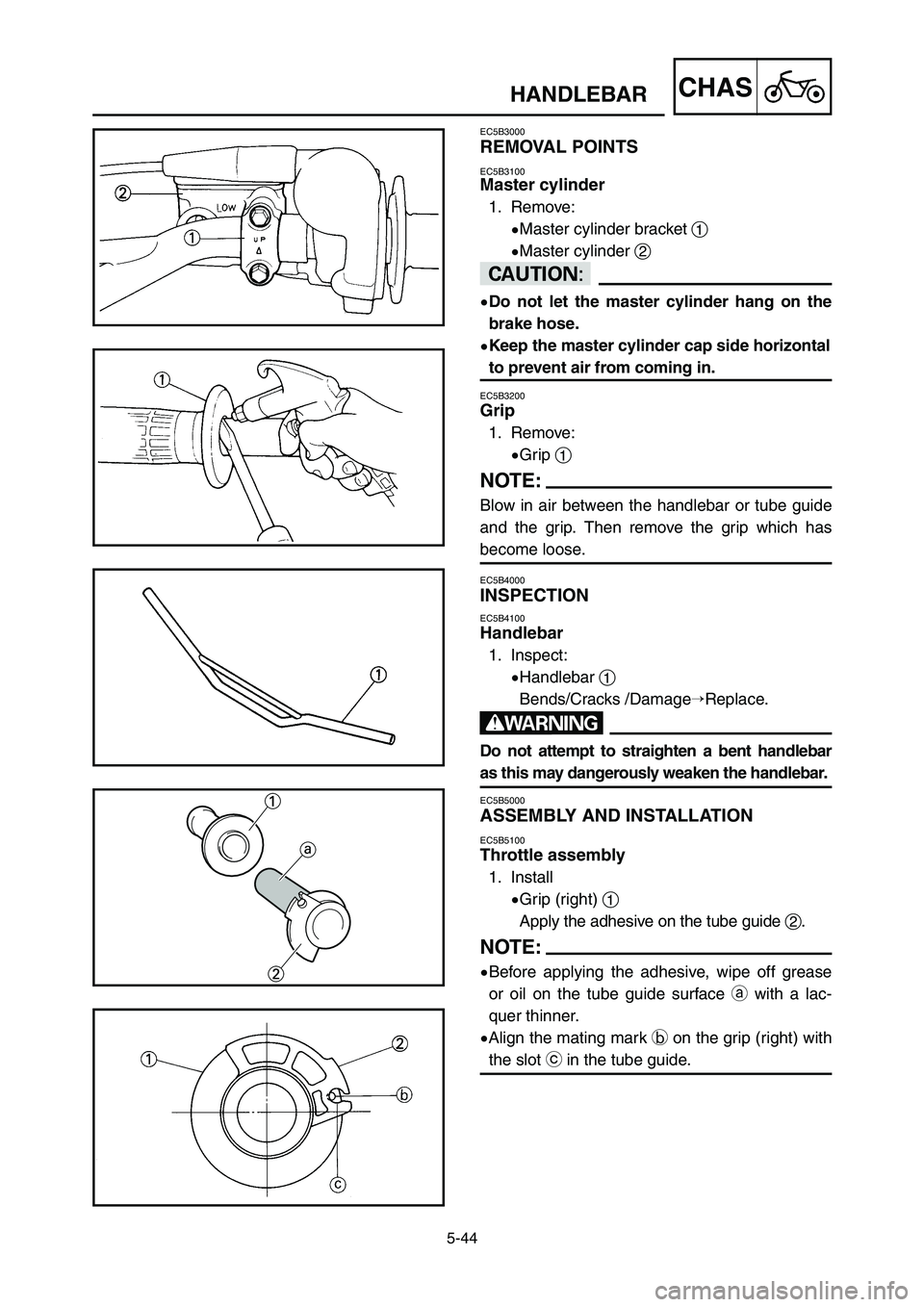

REMOVAL POINTS
EC5B3100Master cylinder
1. Remove:
9Master cylinder bracket 1
9Master cylinder 2
cC
9Do not let the master cylinder hang on the
brake hose.
9Keep the master cylinder cap side horizontal
to prevent air from coming in.
EC5B3200
Grip
1. Remove:
9Grip 1
NOTE:
Blow in air between the handlebar or tube guide
and the grip. Then remove the grip which has
become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
9Handlebar 1
Bends/Cracks /DamageReplace.
w
Do not attempt to straighten a bent handlebar
as this may dangerously weaken the handlebar.
EC5B5000
ASSEMBLY AND INSTALLATION
EC5B5100
Throttle assembly
1. Install
9Grip (right) 1
Apply the adhesive on the tube guide 2.
NOTE:
9Before applying the adhesive, wipe off grease
or oil on the tube guide surface awith a lac-
quer thinner.
9Align the mating mark bon the grip (right) with
the slot cin the tube guide.
1P8-9-31-5C 5/12/05 11:28 AM Page 6

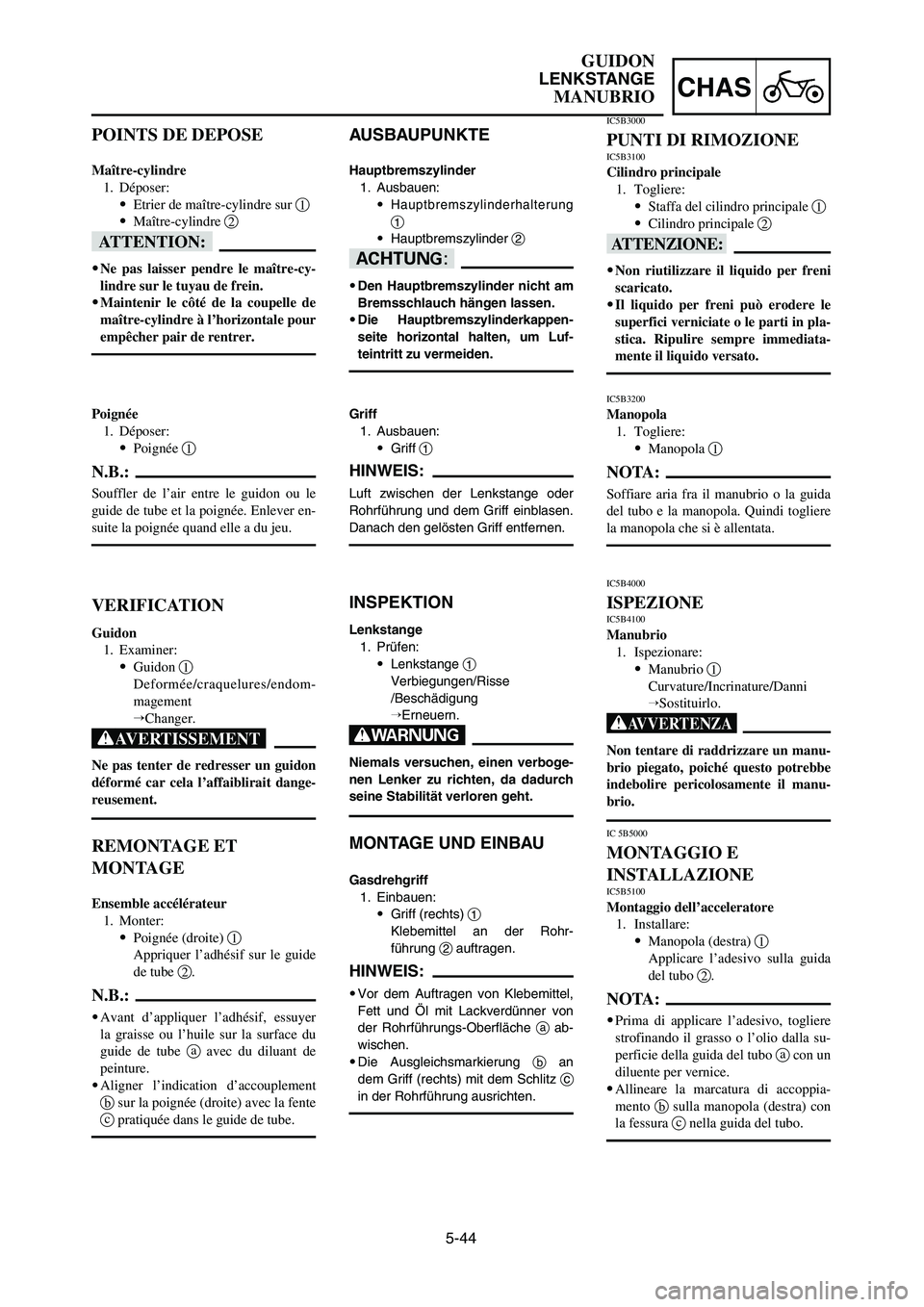

5-44
CHAS
GUIDON
LENKSTANGE
MANUBRIO
AUSBAUPUNKTE
Hauptbremszylinder
1. Ausbauen:
9
Hauptbremszylinderhalterung
1
9Hauptbremszylinder 2
dD
9Den Hauptbremszylinder nicht am
Bremsschlauch hängen lassen.
9Die Hauptbremszylinderkappen-
seite horizontal halten, um Luf-
teintritt zu vermeiden.
Griff
1. Ausbauen:
9Griff 1
HINWEIS:
Luft zwischen der Lenkstange oder
Rohrführung und dem Griff einblasen.
Danach den gelösten Griff entfernen.
INSPEKTION
Lenkstange
1. Prüfen:
9Lenkstange 1
Verbiegungen/Risse
/Beschädigung
Erneuern.
W
Niemals versuchen, einen verboge-
nen Lenker zu richten, da dadurch
seine Stabilität verloren geht.
MONTAGE UND EINBAU
Gasdrehgriff
1. Einbauen:
9Griff (rechts) 1
Klebemittel an der Rohr-
führung 2auftragen.
HINWEIS:
9Vor dem Auftragen von Klebemittel,
Fett und Öl mit Lackverdünner von
der Rohrführungs-Oberfläche aab-
wischen.
9Die Ausgleichsmarkierung ban
dem Griff (rechts) mit dem Schlitz c
in der Rohrführung ausrichten.
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
9Etrier de maître-cylindre sur 1
9Maître-cylindre 2
fF
9Ne pas laisser pendre le maître-cy-
lindre sur le tuyau de frein.
9Maintenir le côté de la coupelle de
maître-cylindre à l’horizontale pour
empêcher pair de rentrer.
Poignée
1. Déposer:
9Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever en-
suite la poignée quand elle a du jeu.
VERIFICATION
Guidon
1. Examiner:
9Guidon 1
Deformée/craquelures/endom-
magement
Changer.
XG
Ne pas tenter de redresser un guidon
déformé car cela l’affaiblirait dange-
reusement.
REMONTAGE ET
MONTAGE
Ensemble accélérateur
1. Monter:
9Poignée (droite) 1
Appriquer l’adhésif sur le guide
de tube 2.
N.B.:
9Avant d’appliquer l’adhésif, essuyer
la graisse ou l’huile sur la surface du
guide de tube aavec du diluant de
peinture.
9Aligner l’indication d’accouplement
bsur la poignée (droite) avec la fente
cpratiquée dans le guide de tube.
IC5B3000
PUNTI DI RIMOZIONEIC5B3100
Cilindro principale
1. Togliere:
9Staffa del cilindro principale 1
9Cilindro principale 2
iI
9Non riutilizzare il liquido per freni
scaricato.
9Il liquido per freni può erodere le
superfici verniciate o le parti in pla-
stica. Ripulire sempre immediata-
mente il liquido versato.
IC5B3200
Manopola
1. Togliere:
9Manopola 1
NOTA:
Soffiare aria fra il manubrio o la guida
del tubo e la manopola. Quindi togliere
la manopola che si è allentata.
IC5B4000
ISPEZIONEIC5B4100
Manubrio
1. Ispezionare:
9Manubrio 1
Curvature/Incrinature/Danni
Sostituirlo.
T
Non tentare di raddrizzare un manu-
brio piegato, poiché questo potrebbe
indebolire pericolosamente il manu-
brio.
IC 5B5000
MONTAGGIO E
INSTALLAZIONE
IC5B5100
Montaggio dell’acceleratore
1. Installare:
9Manopola (destra) 1
Applicare l’adesivo sulla guida
del tubo 2.
NOTA:
9Prima di applicare l’adesivo, togliere
strofinando il grasso o l’olio dalla su-
perficie della guida del tubo acon un
diluente per vernice.
9Allineare la marcatura di accoppia-
mento bsulla manopola (destra) con
la fessura cnella guida del tubo.
1P8-9-31-5C 5/12/05 11:28 AM Page 7

5-45

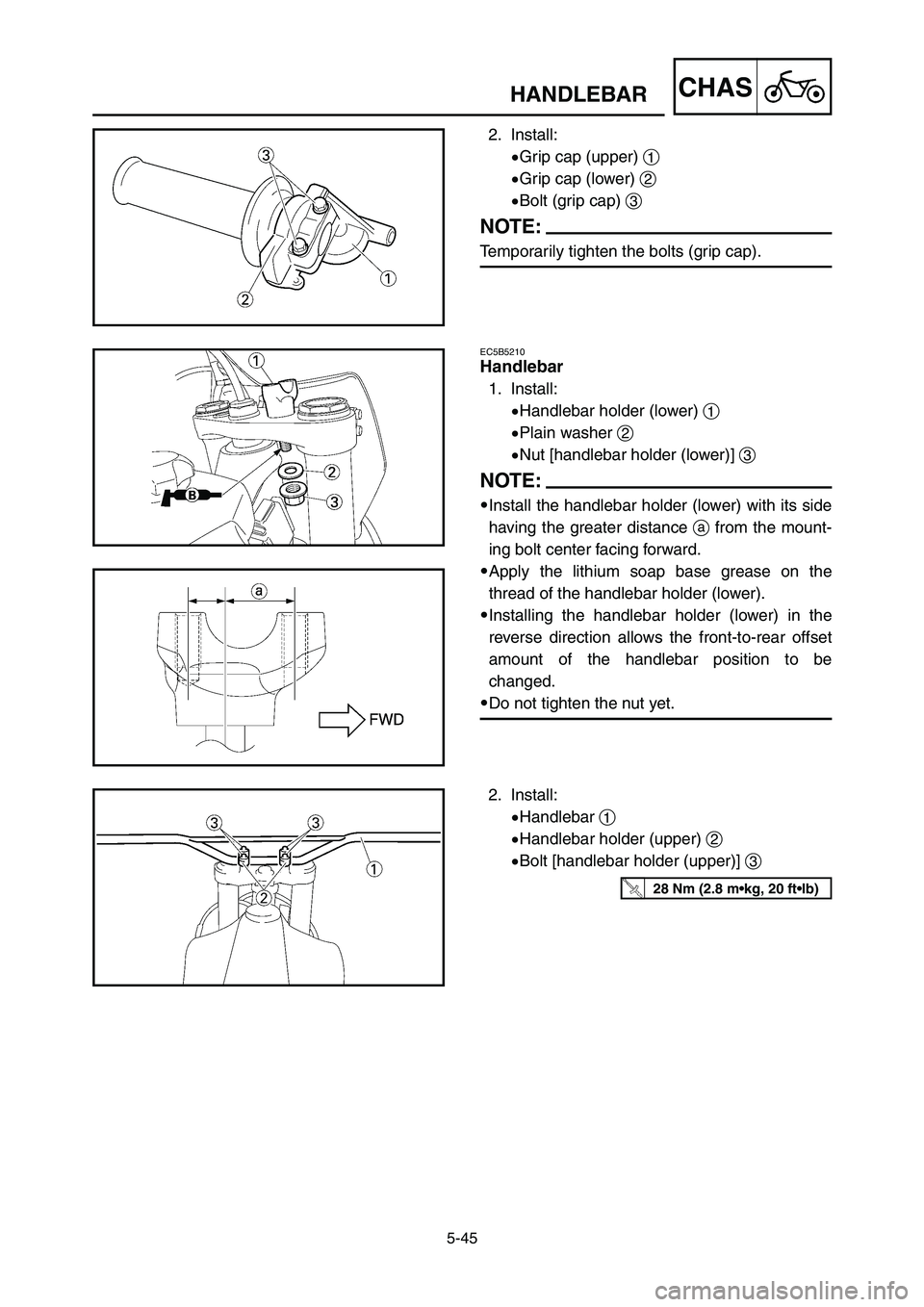

CHASHANDLEBAR
2. Install:
9Grip cap (upper) 1
9Grip cap (lower) 2
9Bolt (grip cap) 3
NOTE:
Temporarily tighten the bolts (grip cap).
2. Install:
9Handlebar 1
9Handlebar holder (upper) 2
9Bolt [handlebar holder (upper)] 3
28 Nm (2.8 m•kg, 20 ft•lb)
EC5B5210
Handlebar
1. Install:
9Handlebar holder (lower) 1
9Plain washer 2
9Nut [handlebar holder (lower)] 3
NOTE:
9Install the handlebar holder (lower) with its side
having the greater distance afrom the mount-
ing bolt center facing forward.
9Apply the lithium soap base grease on the
thread of the handlebar holder (lower).
9Installing the handlebar holder (lower) in the
reverse direction allows the front-to-rear offset
amount of the handlebar position to be
changed.
9Do not tighten the nut yet.
1P8-9-31-5C 5/12/05 11:28 AM Page 8

5-45

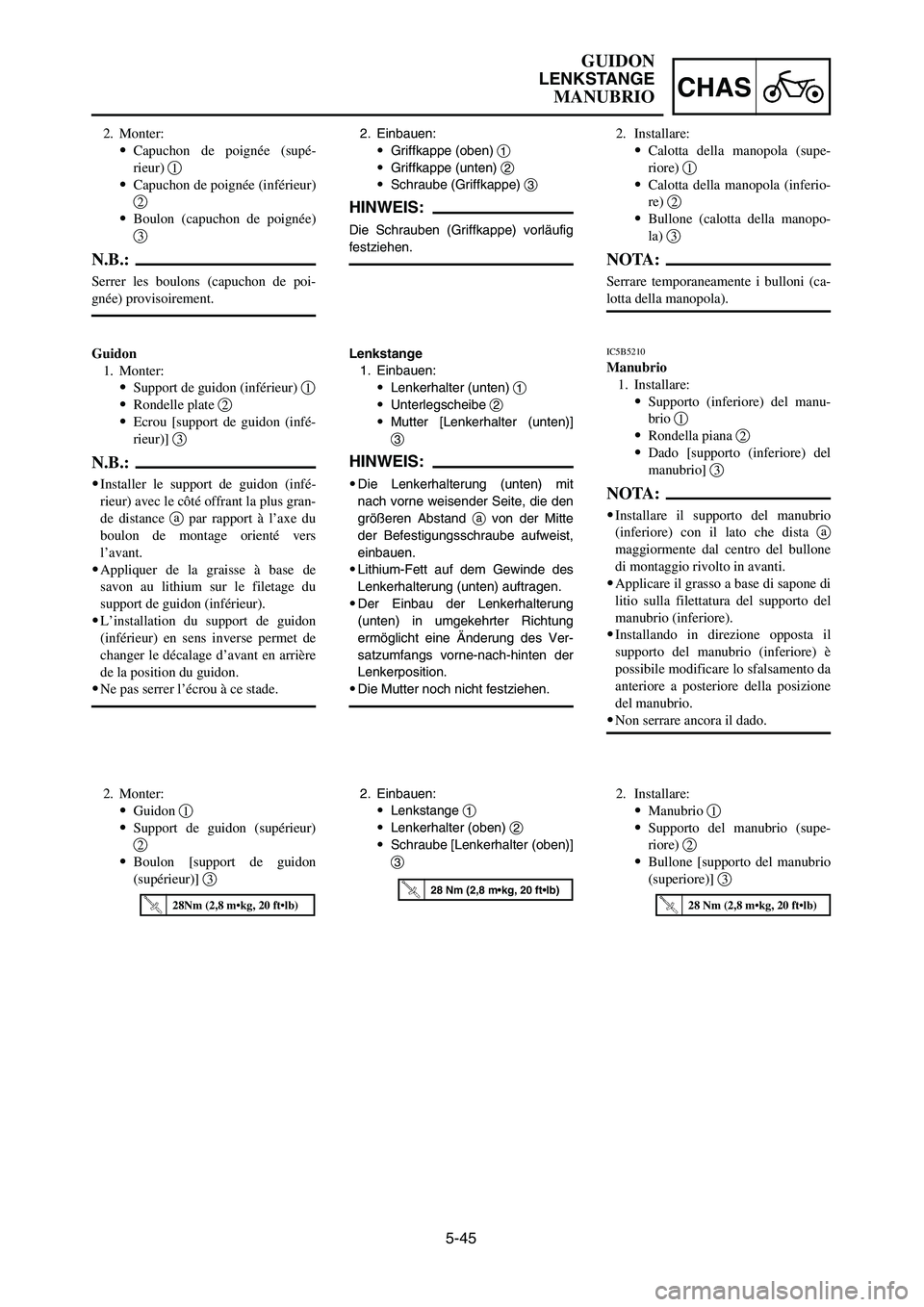

CHAS
GUIDON
LENKSTANGE
MANUBRIO
2. Einbauen:
9Griffkappe (oben) 1
9Griffkappe (unten) 2
9Schraube (Griffkappe) 3
HINWEIS:
Die Schrauben (Griffkappe) vorläufig
festziehen.
2. Monter:
9Capuchon de poignée (supé-
rieur) 1
9Capuchon de poignée (inférieur)
2
9Boulon (capuchon de poignée)
3
N.B.:
Serrer les boulons (capuchon de poi-
gnée) provisoirement.
2. Installare:
9Calotta della manopola (supe-
riore) 1
9Calotta della manopola (inferio-
re) 2
9Bullone (calotta della manopo-
la) 3
NOTA:
Serrare temporaneamente i bulloni (ca-
lotta della manopola).
28Nm (2,8 m•kg, 20 ft•lb)28 Nm (2,8 m•kg, 20 ft•lb)28 Nm (2,8 m•kg, 20 ft•lb)
2. Monter:
9Guidon 1
9Support de guidon (supérieur)
2
9Boulon [support de guidon
(supérieur)] 32. Einbauen:
9Lenkstange 1
9Lenkerhalter (oben) 2
9Schraube [Lenkerhalter (oben)]
32. Installare:
9Manubrio 1
9Supporto del manubrio (supe-
riore) 2
9Bullone [supporto del manubrio
(superiore)] 3 Guidon
1. Monter:
9Support de guidon (inférieur) 1
9Rondelle plate 2
9Ecrou [support de guidon (infé-
rieur)] 3
N.B.:
9Installer le support de guidon (infé-
rieur) avec le côté offrant la plus gran-
de distance apar rapport à l’axe du
boulon de montage orienté vers
l’avant.
9Appliquer de la graisse à base de
savon au lithium sur le filetage du
support de guidon (inférieur).
9L’installation du support de guidon
(inférieur) en sens inverse permet de
changer le décalage d’avant en arrière
de la position du guidon.
9Ne pas serrer l’écrou à ce stade.
Lenkstange
1. Einbauen:
9Lenkerhalter (unten) 1
9Unterlegscheibe 2
9Mutter [Lenkerhalter (unten)]
3
HINWEIS:
9Die Lenkerhalterung (unten) mit
nach vorne weisender Seite, die den
größeren Abstand avon der Mitte
der Befestigungsschraube aufweist,
einbauen.
9Lithium-Fett auf dem Gewinde des
Lenkerhalterung (unten) auftragen.
9Der Einbau der Lenkerhalterung
(unten) in umgekehrter Richtung
ermöglicht eine Änderung des Ver-
satzumfangs vorne-nach-hinten der
Lenkerposition.
9Die Mutter noch nicht festziehen.
IC5B5210
Manubrio
1. Installare:
9Supporto (inferiore) del manu-
brio 1
9Rondella piana 2
9Dado [supporto (inferiore) del
manubrio] 3
NOTA:
9Installare il supporto del manubrio
(inferiore) con il lato che dista a
maggiormente dal centro del bullone
di montaggio rivolto in avanti.
9Applicare il grasso a base di sapone di
litio sulla filettatura del supporto del
manubrio (inferiore).
9Installando in direzione opposta il
supporto del manubrio (inferiore) è
possibile modificare lo sfalsamento da
anteriore a posteriore della posizione
del manubrio.
9Non serrare ancora il dado.
1P8-9-31-5C 5/12/05 11:28 AM Page 9

5-46

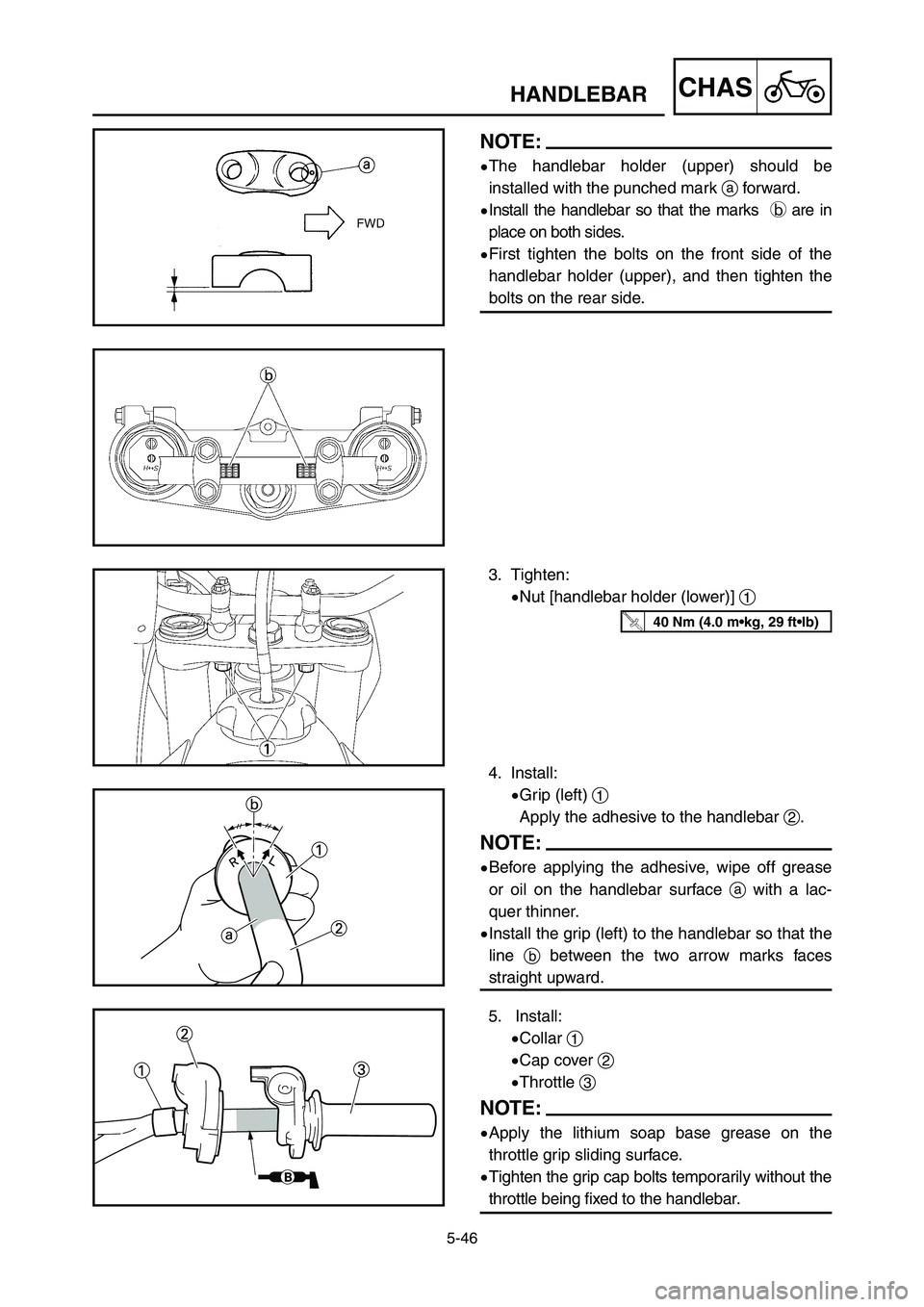

CHASHANDLEBAR
5. Install:
9Collar 1
9Cap cover 2
9Throttle 3
NOTE:
9Apply the lithium soap base grease on the
throttle grip sliding surface.
9Tighten the grip cap bolts temporarily without the
throttle being fixed to the handlebar.
NOTE:
9The handlebar holder (upper) should be
installed with the punched mark aforward.
9Install the handlebar so that the marks bare in
place on both sides.
9First tighten the bolts on the front side of the
handlebar holder (upper), and then tighten the
bolts on the rear side.
4. Install:
9Grip (left) 1
Apply the adhesive to the handlebar 2.
NOTE:
9Before applying the adhesive, wipe off grease
or oil on the handlebar surface awith a lac-
quer thinner.
9Install the grip (left) to the handlebar so that the
line bbetween the two arrow marks faces
straight upward.
3. Tighten:
9Nut [handlebar holder (lower)] 1
40 Nm (4.0 m•kg, 29 ft•lb)
1P8-9-31-5C 5/12/05 11:28 AM Page 10
