4 - 18
ENG
CARBURATEUR
VERGASER
2. Montieren:
lVergaser 1
HINWEIS:
Die Nase muß sich zwischen den Vergaseran-
schlußschlitzen befinden.
3. Festziehen:
lSchraube (Ansaugstutzen) 1
lSchraube (Vergaseranschluß) 2
T R..3 Nm (0,3 m · kg)
T R..3 Nm (0,3 m · kg)
4. Montieren:
lGaszug 1
5. Einstellen:
lGaszugspiel
Siehe unter “GASZUGSPIEL EINSTEL-
LEN” im KAPITEL 3.
6. Montieren:
lGaszug-Abdeckung 1
lSchraube (Gaszug-Abdeckung) 2
HINWEIS:
Die Gaszug-Abdeckung an der stelle a ain
Vergaser einkaken.
T R..4 Nm (0,4 m · kg)
7. Montieren:
lTPS-Steckverbindung (Drosselklappen-
Positionssensor) 1
lSchlauchschelle 2
Siehe unter “KABELFÜHRUNG” im
KAPITEL 2. 2. Monter:
lCarburateur 1
N.B.:
Monter l’extrémité du support de câble d’accéléra-
tion entre les fentes du raccord de carburateur.
3. Serrer:
lVis (raccord du filtre à air) 1
lVis (raccord du carburateur) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
4. Monter:
lCâble d’accélération 1
5. Régler:
lJeu à la poignée des gaz
Se reporter à la section “REGLAGE DES
CABLES D’ACCELERATION” au CHA-
PITRE 3.
6. Monter:
lCache du logement des câbles d’accéléra-
tion 1
lVis (cache du logement des câbles d’accé-
lération) 2
N.B.:
Monter le cache du logement des câbles d’accéléra-
tion en veillant à ce que son linguet a soit accro-
ché au carburateur.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Monter:
lCoupleur de TPS (capteur du papillon
d’accélération) 1
lBride 2
Se reporter à la section “CHEMINEMENT
DES CABLES” au CHAPITRE 2.

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1“ENGINE STOP” button
2TPS (throttle position sensor)
3Neutral switch
4CDI magneto
5Ignition coil
6Spark plug
7CDI unitCOLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P...................... Pink
R ..................... Red
EC612000
WIRING DIAGRAM
7
15
6
2 3 4
LY
BYL
B/LL
G
P
W
R
Y
B
G
BR PBrWG
RB Br WP
R/W WL/W SbW R/W Sb L/WY
B/LL Sb B OY
LB/L B OSbSb
L/WR/W
WSb
B/L
B/WB/W
B/WB/W
Br
BB
LBBY
O
Sb .................... Sky blue
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
L/W .................. Blue/White
R/W .................. Red/White




6

–+ELEC

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN
ELEKTRISCHE BAUTEILE
1
Motorstoppschalter “ENGINE STOP”
2
Drosselklappensensor
3
Leerlaufschalter
4
CDI-Schwungradmagnetzünder
5
Zündspule
6
Zündkerze
7
CDI-Zündbox
FARB-KODIERUNG
B ...................... schwarz
Br..................... braun
G ..................... grün
L ...................... blau
O ..................... orange
P ...................... rosa
R...................... rot
Sb .................... hellblau
W ..................... weiß
Y ...................... gelb
B/L ................... schwarz/blau
B/W ................. schwarz/weiß
L/W .................. blau/weiß
R/W ................. rot/weiß
SCHALTPLAN
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1
Bouton d’arrêt du moteur “ENGINE STOP”
2
TPS (détecteur de position d’acceleration)
3
Contacteur de point mort
4
Magnéto CDI
5
Bobine d’allumage
6
Bougie
7
Bloc CDI
CODE DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
L .........................Bleu
O .........................Orange
P..........................Rose
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/L......................Noir/Bleu
B/W ....................Noir/Blanc
L/W ....................Bleu/Blanc
R/W ....................Rouge/Blanc
SCHEMA DE CABLAGE
6 - 1





6

–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ426F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil
nFunction of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.
nPrincipal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELEC

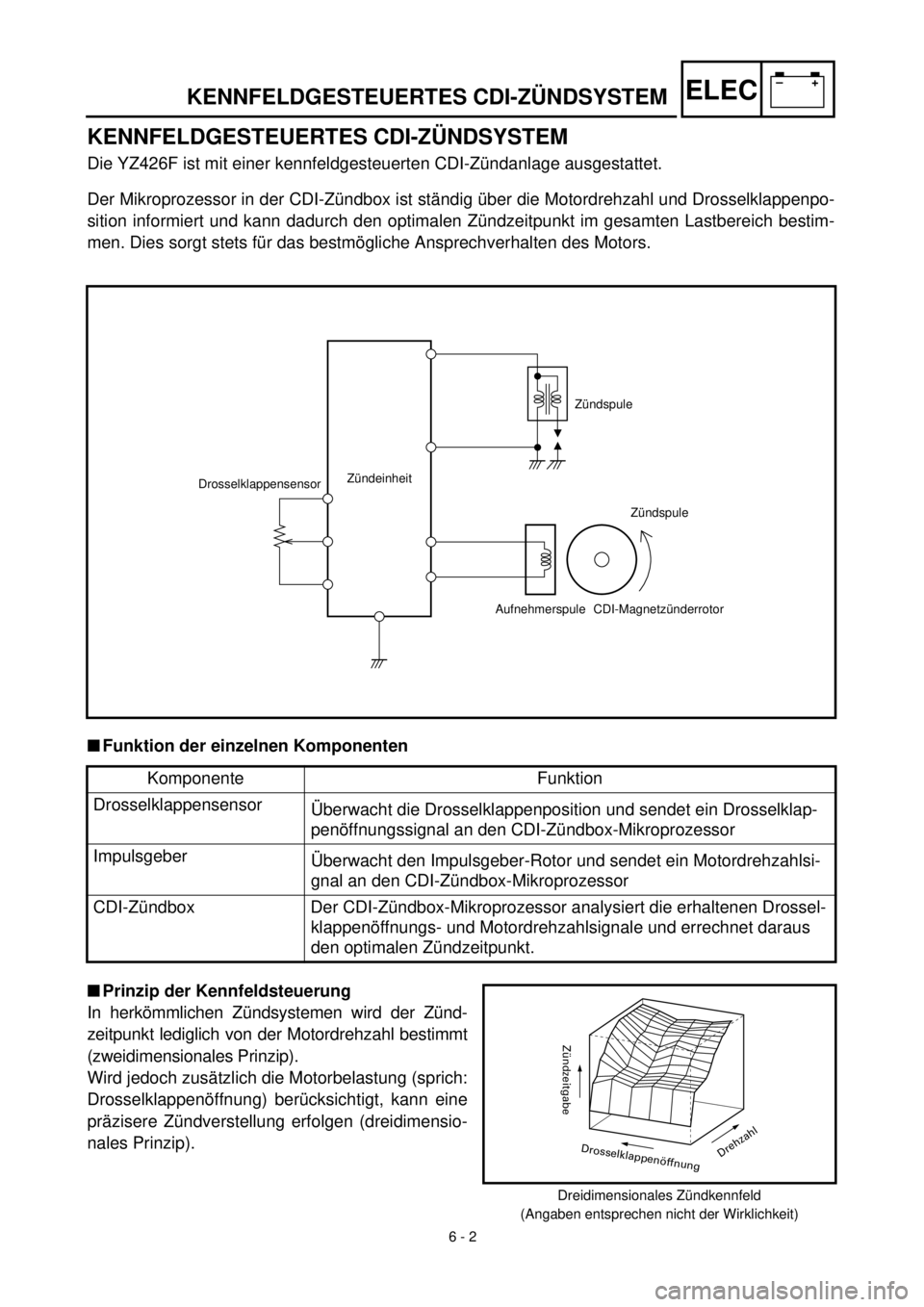

KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
Die YZ426F ist mit einer kennfeldgesteuerten CDI-Zündanlage ausgestattet.
Der Mikroprozessor in der CDI-Zündbox ist ständig über die Motordrehzahl und Drosselklappenpo-
sition informiert und kann dadurch den optimalen Zündzeitpunkt im gesamten Lastbereich bestim-
men. Dies sorgt stets für das bestmögliche Ansprechverhalten des Motors.
Zündeinheit
Drosselklappensensor
Aufnehmerspule CDI-MagnetzünderrotorZündspule Zündspule

n
Funktion der einzelnen Komponenten

Komponente Funktion
Drosselklappensensor
Überwacht die Drosselklappenposition und sendet ein Drosselklap-
penöffnungssignal an den CDI-Zündbox-Mikroprozessor
Impulsgeber
Überwacht den Impulsgeber-Rotor und sendet ein Motordrehzahlsi-
gnal an den CDI-Zündbox-Mikroprozessor
CDI-Zündbox Der CDI-Zündbox-Mikroprozessor analysiert die erhaltenen Drossel-
klappenöffnungs- und Motordrehzahlsignale und errechnet daraus
den optimalen Zündzeitpunkt.
n
Prinzip der Kennfeldsteuerung
In herkömmlichen Zündsystemen wird der Zünd-
zeitpunkt lediglich von der Motordrehzahl bestimmt
(zweidimensionales Prinzip).
Wird jedoch zusätzlich die Motorbelastung (sprich:
Drosselklappenöffnung) berücksichtigt, kann eine
präzisere Zündverstellung erfolgen (dreidimensio-
nales Prinzip).
Drehzahl
Zündzeitgabe
Drosselklappenöffnung

Dreidimensionales Zündkennfeld
(Angaben entsprechen nicht der Wirklichkeit)
6 - 2

–+ELEC
6 - 7
TPS (THROTTLE POSITION SENSOR) SYSTEM
EC690000
TPS (THROTTLE POSITION SENSOR) SYSTEM
INSPECTION STEPS
If the TPS will not operate, use the following inspection steps.
*marked: Refer to “IGNITION SYSTEM” section.
NOTE:
lRemove the following parts before inspection.
1) Seat
2) Fuel tank
lUse the following special tools in this inspection.
Pocket tester:
YU-3112-C/90890-03112Inductive tachometer:
YU-08036-B
Engine tachometer:
90890-03113
Check entire ignition
system for connection.Repair or replace.
Check TPS. TPS coil Replace.
*Check CDI magneto. Source coil Replace.
Check CDI unit.TPS input
voltageReplace.
OK
OK
OK
No good
No good
No good
No good

–+ELEC
TPS-SYSTEM
(DROSSELKLAPPEN-POSITIONSSENSOR)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
INSPEKTIONSSCHRITTE
Den TPS bei einem Ausfall wie folgt überprüfen.
* Siehe unter “ZÜNDANLAGE”.
HINWEIS:
lDie folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank
lFolgendes Spezialwerkzeug verwenden.
Die gesamte Zündanlage
auf Anschluß überprüfen.Erneuern oder instand
setzen.
Den TPS prüfen. TPS-Spule Erneuern.
* Den CDI-Schwungrad-
Magnetzünder prüfen.Primärspule Erneuern.
Die CDI-Einheit prüfen.TPS-Ein-
gangsspan-
nungErneuern.
Taschen-Multimeter
YU-3112-C/90890-03112Induktivdrehzahlmesser
YU-8036-B
Drehzahlmesser
90890-03113
6 - 7
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung

6 - 8
–+ELEC

TPS (THROTTLE POSITION SENSOR) SYSTEM
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
l
Couplers and leads connection
Rust/dust/looseness/short-circuit
®

Repair or replace.
TPS COIL INSPECTION
1. Inspect:
l
TPS coil resistance
Out of specification
®
Replace.
2. Loosen:
l
Throttle stop screw
NOTE:

Turn out the throttle stop screw until the throt-
tle shaft is in the full close position.
Tester (+) lead
®
Blue lead
1

Tester (–) lead
®
Black lead
2

TPS coil
resistanceTester selector
position
4 ~ 6 k
W
at
20 ˚C (68 ˚F)k
W

´
1
3. Inspect:
l
TPS coil variable resistance
Check that the resistance in increased
as the throttle grip is moved from the
full close position to the full open posi-
tion.
Out of specification
®
Replace.
Tester (+) lead
®
Yellow lead
1

Tester (–) lead
®
Black lead
2

TPS coil variable
resistance
Tester selec-
tor position
Full closedFull opened
k
W

´
1 0 ~ 2 kW at
20 ˚C
(68 ˚F)4 ~ 6 kW at
20 ˚C
(68 ˚F)

–+ELEC

INSPEKTION DER STECKVERBINDUNGEN
UND KABELANSCHLÜSSE
1. Prüfen:
l
Steckverbindungen und Kabelan-
schlüsse
Rost/Staub/Lockerung/Kurzschluß
®

Reparieren oder austauschen.
INSPEKTION DER TPS-SPULE
1. Prüfen:
l
Widerstand der TPS-Spule
Außerhalb des Sollwerts
®
Austau-
schen.
2. Lockerung:
l
Drosselklappen-Anschlagschraube
HINWEIS:

Die Drosselklappen-Anschlagschraube her-
ausdrehen, bis die Drosselklappenwelle voll-
ständig geschlossen ist.
Prüfgerätkabel (+)
®
Blaues Kabel
1

Prüfgerätkabel (–)
®
Schwarzes Kabel
2

TPS-Spulenwi-
derstandPrüfgerätein-
stellung
4–6 k
W
bei 20 ˚C k
W

´
1
3. Prüfen:
l
Regelwiderstand der TPS-Spule
Prüfen, ob sich der Widerstand erhöht,
während der geschlossene Gasdreh-
griff ganz aufgedreht wird.
Außerhalb des Sollwerts
®
Austau-
schen.
Prüfgerätkabel (+)
®
Gelbes Kabel
1

Prüfgerätkabel (–)
®
Schwarzes Kabel
2

TPS-Spulenwider-
stand
Prüfgerät-
einstellung

Ganz
geschlos-
senGanz
offen
k
W

´
1
0–2 k
W

bei 20 ˚C4–6 k
W

bei 20 ˚C
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
CONTROLE DES CONNEXIONS DES
COUPLEURS ET DES FILS
1. Vérifier:
l
Connexion coupleurs et fils
Rouille/poussière/court-circuit
®
Réparer
ou remplacer.
CONTROLE DE LA BOBINE DE TPS
1. Contrôler:
l
Résistance de la bobine de TPS
Hors spécifications
®
Remplacer.
2. Serrer:
l
Vis d’arrêt d’accélérateur
N.B.:

Tourner la vis d’arrêt d’accélérateur jusqu’à ce que
l’axe de l’accélérateur soit en position de fermeture
complète.
Fil de l’appareil de contrôle (+)
®
Fil bleu
1
Fil de l’appareil de contrôle (–)
®
Fil noir
2
Résistance de la
bobine de TPS
Position du sélec-
teur de l’appareil
de contrôle
4 à 6 k
W
à
20 ˚C (68 ˚F)k
W

´
1

3. Contrôler:
l
Résistance variable de la bobine de TPS
S’assurer que la résistance augmente lors-
que la manette des gaz est tournée de la
position de fermeture complète à la position
d’ouverture complète.
Hors spécifications
®
Remplacer.
Fil de l’appareil de contrôle (+)
®
Fil jaune
1

Fil de l’appareil de contrôle (–)
®
Fil noir
2

Résistance variable de
la bobine de TPS
Position du
sélecteur de
l’appareil de
contrôle
Fermeture
complèteOuverture
complète
k
W

´
1
0 à 2 k
W
à
20 ˚C
(68 ˚F)4 à 6 k
W
à
20 ˚C
(68 ˚F)
6 - 8

6 - 9
–+ELEC

TPS (THROTTLE POSITION SENSOR) SYSTEM
TPS REPLACEMENT AND ADJUSTMENT
1. Remove:
l
TPS coupler
l
Screw (TPS)
1

l
Plain washer
2

l
TPS
3

2. Replace:
l
TPS
3. Install:
l
TPS
1

l
Plain washer
2

l
Screw (TPS)
3

l
TPS coupler
NOTE:

l
Align the slot
a
in the TPS with the projec-
tion
b
on the carburetor.
l
Temporarily tighten the screws (TPS).
4. Adjust:
l
Idle speed
Refer to “IDLE SPEED ADJUSTMENT”
section in the CHAPTER 3.
5. Calculate:
l
TPS coil resistance at idle speed.

If the TPS coil resistance is 5 k
W
, then the TPS
coil resistance at idle speed is:
5 k
W

´
(0.13 ~ 0.15) = 650 ~ 750
W
Refer to “TPS COIL INSPECTION” sec-
tion about the TPS coil resistance.
TPS coil resistance at idle speed:
TPS coil resistance
´
(0.13 ~ 0.15)
