CHAPTER 6
ELECTRICAL
ELECTRICAL COMPONENTS AND
WIRING DIAGRAM
................................... 6-1
MAP-CONTROLLED CDI UNIT
................ 6-2
IGNITION SYSTEM
................................... 6-3
TPS (THROTTLE POSITION SENSOR)
SYSTEM
.................................................... 6-7
CHAPTER 7
TUNING
ENGINE
..................................................... 7-1
CHASSIS
................................................ 7-10

KAPITEL 6
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN
................................. 6-1
KENNFELDGESTEUERTES
CDI-ZÜNDSYSTEM
.................................. 6-2
ZÜNDANLAGE
......................................... 6-3
TPS-SYSTEM (DROSSELKLAPPEN-
POSITIONSSENSOR)
............................... 6-7
KAPITEL 7
ABSTIMMUNG
MOTOR ..................................................... 7-1
FAHRGESTELL ...................................... 7-10
CHAPITRE 6
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES
ET SCHEMA DE CABLAGE ........................ 6-1
BLOC CDI CONTROLE
PAR MICROPROCESSEUR ......................... 6-2
SYSTEME D’ALLUMAGE ........................... 6-3
SYSTEME TPS (CAPTEUR DU PAPILLON
D’ACCELERATION) ..................................... 6-7
CHAPITRE 7
MISES AU POINT
MOTEUR ......................................................... 7-1
PARTIE CYCLE ........................................... 7-10

2 - 21
SPEC

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Hose guide
2
Brake hose
3
Fuel tank breather hose
4
Oil tank breather hose
5
Clamp
6
“ENGINE STOP” button lead
7
Sub wire harness
8
TPS (throttle position
sensor) lead
9
Neutral switch lead
0
Oil hose
A
Hose holder
B
CDI magneto lead
C
Clutch cable
D
Cylinder head breather hose
E
Carburetor breather hose
F
Overflow hose

Pass the clutch cable through
the cable guide.
õ
Pass the fuel tank breather hose
between the handlebar and ten-
sion bar, then insert its end into
the hole of the number plate.
‚
Pass the decompression cable
and “ENGINE STOP” button
lead under the frame.
ë
Fasten the CDI magneto lead,
neutral switch lead and
“ENGINE STOP” button lead to
the frame with a plastic locking
tie and cut off the tie end.
ä
Pass the “ENGINE STOP” but-
ton lead along the inner side of
the oil tank breather hose.
ì
Fasten the sub wire harness
and “ENGINE STOP” button
lead to the frame in front of the
protector of the sub wire har-
ness with a plastic locking tie
and cut off the tie end.
í
Pass the cylinder head breather
hose along the right side of the
oil tank breather hose.
î
Pass the sub wire harness
between the engine brackets.
é
Fasten the sub wire harness
and “ENGINE STOP” button
lead to the frame at the rear of
the protector of the sub wire har-
ness with a plastic locking tie
and cut off the tie end.

SPEC

2 - 21
CHEMINEMENT DES CABLES
KABELFÜHRUNG
KABELFÜHRUNG
1
Kabelführung
2
Bremsschlauch
3
Kraftstofftank-Belüftungsschlauch
4
Öltank-Belüftungsschlauch
5
Kabelbinder
6
Motorstoppschalter-Kabel
7
Nebenkabelsatz
8
Drosselklappen-Positionssensor (TPS)
9
Leerlaufschalter-Kabel
0
Ölschlauch
A
Schlauchhalterung
B
CDI-Schwungradmagnetzünder-Kabel
C
Kupplungszug
D
Zylinderkopf-Entlüftungsschlauch
E
Vergaser-Entlüftungsschlauch
FAuslaufschutzschlauch
Den Kupplungszug durch die Kabelführung füh-
ren.
õDen Kraftstofftank-Belüftungsschlauch zwischen
Lenker und Zugstrebe führen und das Ende
durch die Bohrung im Nummerschild führen.
‚Den Dekompressionszug und das Motorstopp-
schalterkabel unter dem Rahmen hindurchfüh-
ren.
ëDas CDI-Schwungrad-Magnetzünderkabel, Leer-
laufschalterkabel und Motorstoppschalterkabel
mit einem Einweg-Kabelbinder am Rahmen be-
festigen und das überstehende Ende des Kabel-
binders abschneiden.
äDas Motorstoppschalter-Kabel hinter dem Öl-
tank-Belüftungsschlauch führen.
ìDen Nebenkabelsatz und das Zuleitungskabel
für den Motorstopp-Schalter vor dem Schutz des
Nebenkabelsatzes mit einem Einweg-Kabelbin-
der am Rahmen befestigen und das Ende des
Kabelbinders abschneiden.
íDen Zylinderkopf-Entlüftungsschlauch rechts
vom Öltank-Belüftungsschlauch führen.
îDen Nebenkabelsatz zwischen den Motorlagern
hindurchführen.
éDen Nebenkabelsatz und das Zuleitungskabel
für den Motorstopp-Schalter hinter dem Schutz
des Nebenkabelsatzes befestigen.
CHEMINEMENT DES CABLES
1Guide de flexible
2Tuyau de frein
3Reniflard de réservoir d’essence
4Reniflard de réservoir d’huile
5Bride
6Fil de bouton d’arrêt du moteur “ENGINE STOP”
7Faisceau de fils secondaires
8Fil de TPS (copteur du papillon d’accélération)
9Fil de contacteur de point mort
0Flexible d’huile
ASupport de flexible
BFil de magnéto CDI
CCâble d’embrayage
DReniflard de culasse
EReniflard de carburateur
FFlexible de trop-plein
Faire passer le câble d’embrayage dans le guide de
câble.
õFaire passer le reniflard du réservoir d’essence entre
le guidon et la barre de tension, puis insérer son
extrémité dans l’orifice prévu sur la plaque de
numéro.
‚Faire passer le câble de décompression et le fil de
bouton d’arrêt du moteur “ENGINE STOP” sous le
cadre.
ëAttacher le fil de magnéto CDI, le fil de contacteur de
point mort et le fil de bouton d’arrêt du moteur
“ENGINE STOP” au cadre à l’aide d’une attache en
plastique et couper l’extrémité de l’attache.
äFaire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” derrière le reniflard du réservoir
d’huile et couper l’extrémité de l’attache.
ìAttacher le faisceau de fils secondaire et le fil du bou-
ton d’arrêt du moteur “ENGINE STOP” au cadre, à
l’avant de la protection du faisceau de fils secondaire,
à l’aide d’un lien en plastique, puis couper l’extré-
mité du lien.
íFaire passer le reniflard de culasse le long du côté
droit du reniflard du réservoir d’huile.
îFaire passer le faisceau de fils secondaire par les sup-
ports du moteur.
éAttacher le faisceau de fils secondaire et le fil du bou-
ton d’arrêt du moteur “ENGINE STOP” au cadre, à
l’arrière de la protection du faisceau de fils secon-
daire.

ENG
4 - 7
CARBURATEUR
VERGASER
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
1 Kabelbinder 1
2 Drosselklappensensor-Steckver-
binder1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Vergaserein-
laß-Anschluß)1 Die Schlauchschellen-Schraube lockern.
6 Schlauchschelle (Vergaseran-
schluß)2 Die Schrauben lockern.
7 Vergaser 1
8 Vergaseranschluß 1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
1 Attache 1
2 Coupleur de TPS 1
3 Cache du logement des câbles
d’accélération1
4 Câble d’accélération 2
5 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
6 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
7 Carburateur 1
8 Raccord de carburateur 1
1

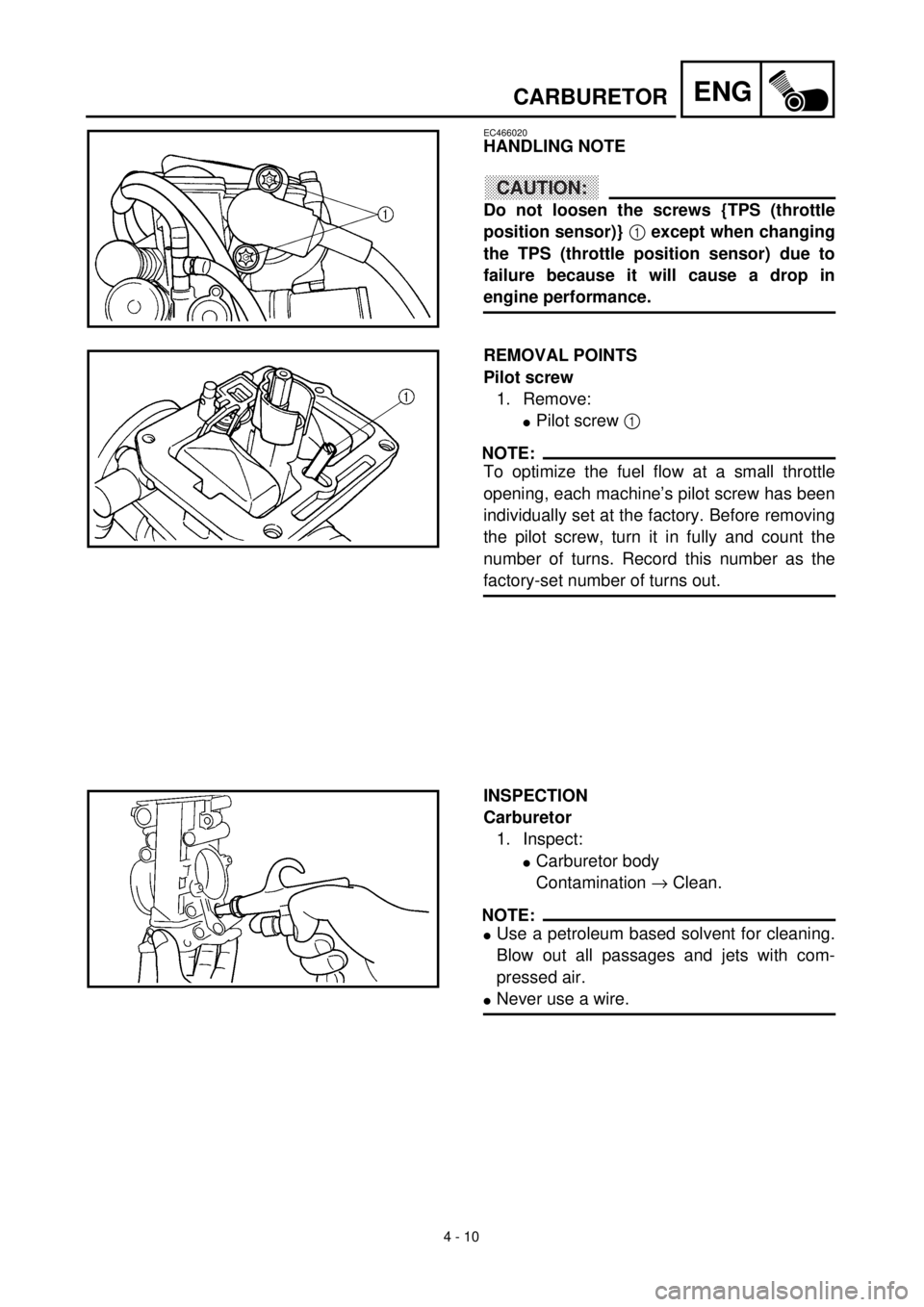

4 - 10
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
lPilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
lCarburetor body
Contamination ® Clean.
NOTE:
lUse a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
lNever use a wire.

4 - 10
ENG
CARBURATEUR
VERGASER
HINWEIS ZUM HANDLING
ACHTUNG:
Die TPS-Schrauben (Drosselklappen-Positi-
onssensor) 1 nicht lösen – außer wenn der
TPS (Drosselklappen-Positionssensor) auf-
grund eines Defekts ausgetauscht werden
muß –, da die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
lLeerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulierschraube ist
zwecks Optimierung des Kraftstofflusses bei
kleiner Gasdrehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor dem Aus-
bau die Werkseinstellung ermitteln und notie-
ren; dazu die Regulierschraube völlig
hineindrehen und die Anzahl Umdrehungen
zählen.
PRÜFUNG
Vergaser
1. Kontrollieren:
lVergasergehäuse
Verunreinigung ® Reinigen.
HINWEIS:
lEine Reinigungslösung auf Petroleumbasis
verwenden. Alle Bohrungen und Düsen mit
Druckluft ausblasen.
lZum Reinigen niemals einen Draht verwen-
den. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis {TPS (capteur du
papillon d’accélération)} 1 sauf lors du change-
ment de TPS (capteur du papillon d’accéléra-
tion) en cas de panne pour éviter les diminutions
de performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
lVis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à petite ouver-
ture des gaz, la vis de richesse de chaque véhicule a
été réglé individuellement à l’usine. Avant de
remonter la vis de richesse, la visser complètement
en comptant le nombre de tours exact. Retenir et
noter ce chiffre et dévisser la vis de ce nombre de
tours.
CONTROLE
Carburateur
1. Contrôler:
lCorps du carburateur
Encrassé ® Nettoyer.
N.B.:
lPour le nettoyage, employer un dissolvant à base
de pétrole. Passer tous les conduits et gicleurs à
l’air comprimé.
lNe jamais utiliser de fil.

4 - 15
ENGCARBURETOR
8. Install:
lThrottle shaft assembly 1
lPlain washer (metal) 2
lPlain washer (resin) 3
lValve lever 4
NOTE:
lFit the projection a on the throttle shaft
assembly into the slot b in the TPS (throttle
position sensor).
lMake sure the stopper c of the spring fits
into the recess in the carburetor.
lTurn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
ab
1
2
3
4
c
e
d
5
9. Install:
lPush rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
lStarter jet 1
lPilot jet 2
lSpacer 3
lNeedle jet 4
lMain jet 5

4 - 15
ENG
8. Montieren:
lDrosselwellen-Baugruppe 1
lUnterlegscheibe (Metall) 2
lUnterlegscheibe (Kunstharz) 3
lVentilhebel 4
HINWEIS:
lDen Vorsprung a an der Gasschieberwelle
in den Schlitz b im TPS (Gasschieber-Posi-
tionssensor) einpassen.
lSicherstellen, daß der Anschlag c der
Feder in die Vertiefung am Vergaser paßt.
lDie Drosselwellen-Baugruppe nach links
drehen, während der Hebel 1 5 festgehalten
wird, und die Drosselanschlagschrauben-
spitze d an den Anschlag e der Drossel-
wellen-Baugruppen-Riemenscheibe setzen.
9. Montieren:
lStößelstange 1
HINWEIS:
Bei eingedrücktem Hebel 1 2 die Stößel-
stange so weit wie möglich in den Vergaser
setzen.
10. Montieren:
lChoke-Düse 1
lLeerlaufdüse 2
lDistanzstück 3
lNadeldüse 4
lHauptdüse 5
CARBURATEUR
VERGASER
8. Installer:
lEnsemble d’axe de papillon 1
lRondelle ordinaire (métal) 2
lRondelle ordinaire (résine) 3
lCulbuteur de soupape 4
N.B.:
lInsérer la saillie a de l’arbre d’accélérateur dans
la fente b du TPS (capteur du papillon des gaz).
lS’assurer que la butée c du ressort rentre dans
l’encoche sur le carburateur.
lTourner l’ensemble de l’axe de papillon vers la
gauche tout en appuyant sur le levier 1 5 et
adapter l’extrémité de la vis d’arrêt de papillon
d à la butée e de la poulie d’ensemble d’axe de
papillon.
9. Installer:
lTige de commande 1
N.B.:
Tout en appuyant sur le levier 1 2, insérer la tige
de commande plus profondément dans le carbura-
teur.
10. Monter:
lGicleur de starter 1
lGicleur de ralenti 2
lEntretoise 3
lPuits d’aiguille 4
lGicleur principal 5

4 - 18
ENGCARBURETOR
2. Install:
lCarburetor 1
NOTE:
Install the projection between the carburetor
joint slots.
1
3. Tighten:
lScrew (air cleaner joint) 1
lScrew (carburetor joint) 2
1 2
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
4. Install:
lThrottle cable 1
5. Adjust:
lThrottle grip free play
Refer to “THROTTLE CABLE ADJUST-
MENT” section in the CHAPTER 3.
6. Install:
lThrottle cable cover 1
lScrew (throttle cable cover) 2
NOTE:
Install the throttle cable cover with its pawl a
hung on the carburetor.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
7. Install:
lTPS (throttle position sensor) coupler
1
lClamp 2
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
