YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

ENG
4 - 46
EMBRAYAGE
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de commande et du levier 2 Démontage de la tige de commande 1
de poussée
3 Dépose du disque de friction et du disque 4 Dépose du carter d’embrayage
d’embrayage
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT
DE L’HUILE DE MOTEUR” au CHAPI-
TRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU
MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3 Goujon 2
4 Ressort d’embrayage 6
5 Plateau de pression 1
6 Tige de commande 1 1
7 Circlip 1
8 Rondelle plate 1
9 Roulement 1
10 Bille 1
11Tige de commande 2
1
4
1
1
2
3
EMBRAYAGE
KUPPLUNG
KUPPLUNG
KUPPLUNG
Demontage-Arbeiten:1 Druckstange u. -hebel demontieren2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Kupplungsgehäuse demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den
AusbauMotoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Dichtung 1
3Paßstift 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Unterlegscheibe 1
9 Lager 1
10 Kugel 1
11Druckstange 2
1
4
1
1
2
3

4 - 47
ENGCLUTCH

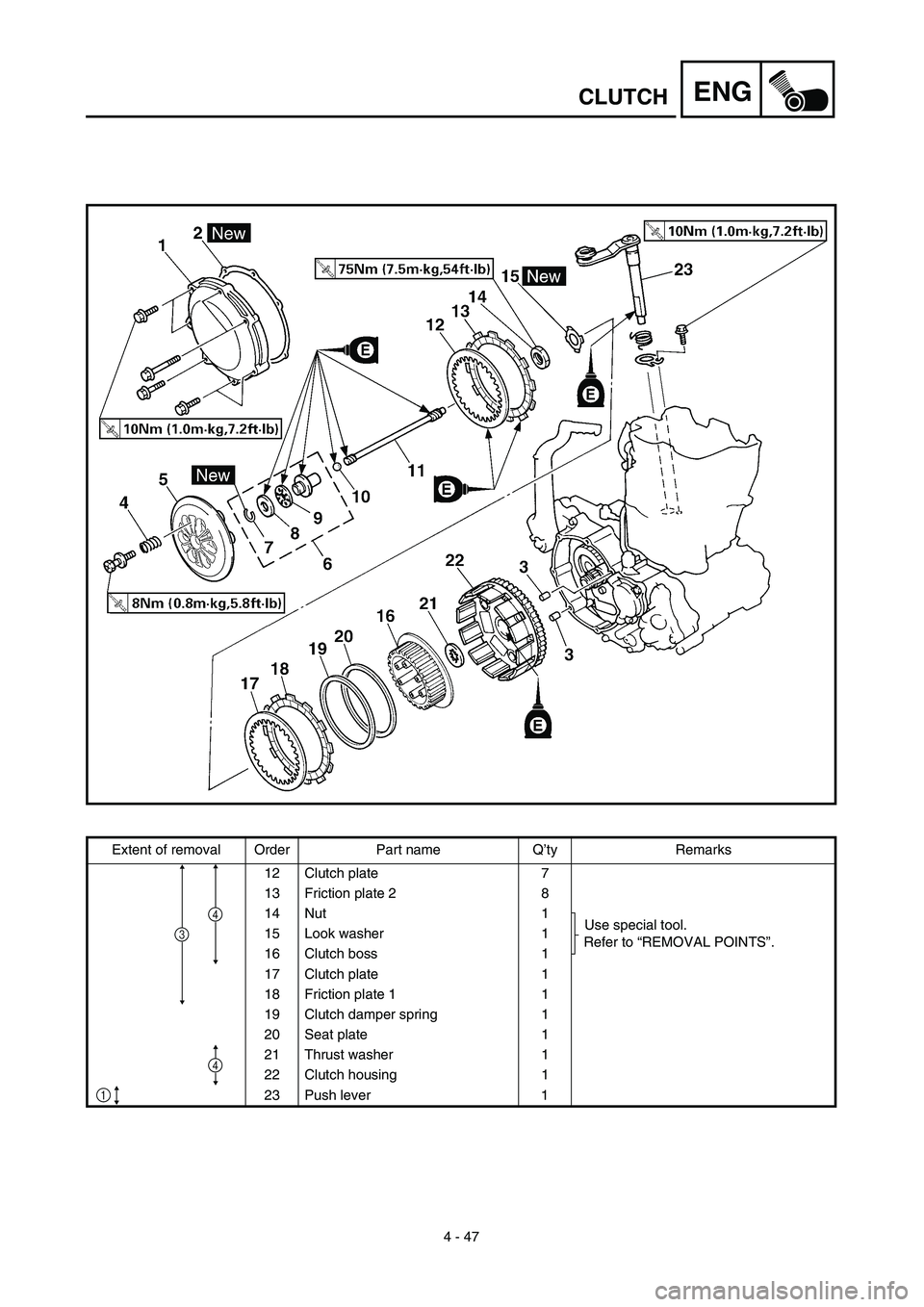

Extent of removal Order Part name Q’ty Remarks
12 Clutch plate 7
13 Friction plate 2 8
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Clutch plate 1
18 Friction plate 1 1
19 Clutch damper spring 1
20 Seat plate 1
21 Thrust washer 1
22 Clutch housing 1
23Push lever
1
4
1
3
4

ENG
4 - 47
EMBRAYAGE
KUPPLUNG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 2 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Stahlscheibe 1
18 Reibscheibe 1 1
19 Kupplungsdämpferfeder 1
20 Sitzscheibe 1
21 Anlaufscheibe 1
22 Kupplungsgehäuse 1
23 Druckhebel 1
4
1
3
4
ßOrganisation de la dépose Ordre Nom de pièce QtéRemarques
12 Disque d’embrayage 7
13 Disque de friction 2 8
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Disque d’embrayage 1
18 Disque de friction 1 1
19 Ressort amortisseur d’embrayage 1
20 Siège 1
21 Rondelle de butée1
22 Cloche d’embrayage 1
23 Levier de poussée1
4
1
3
4

4 - 48
ENGCLUTCH
EC493000

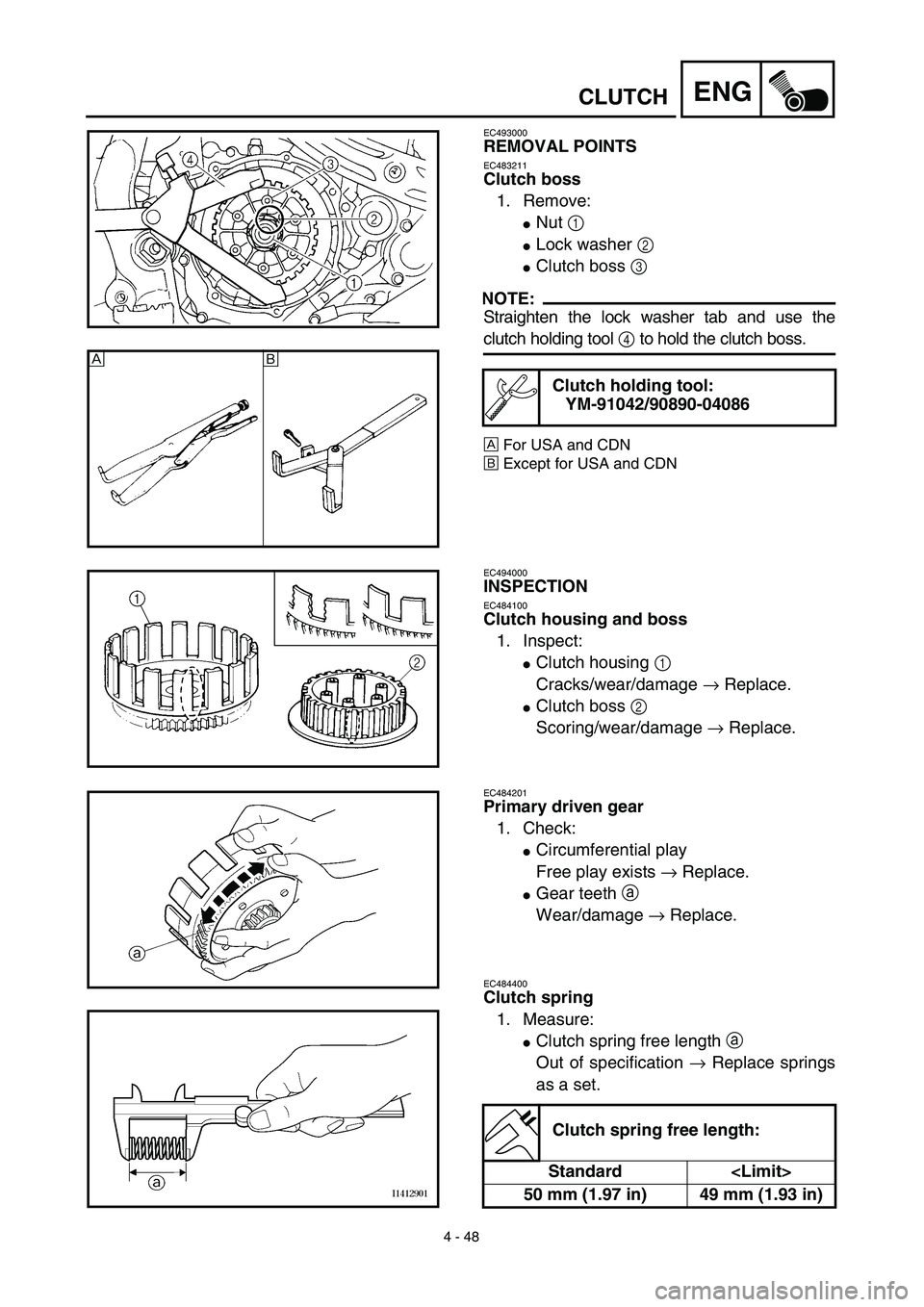

REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
Nut 1
Lock washer 2
Clutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
ÅFor USA and CDN
ıExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
Å
ı
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
Clutch housing 1
Cracks/wear/damage → Replace.
Clutch boss 2
Scoring/wear/damage → Replace.
EC484201
Primary driven gear
1. Check:
Circumferential play
Free play exists → Replace.
Gear teeth a
Wear/damage → Replace.
EC484400
Clutch spring
1. Measure:
Clutch spring free length a
Out of specification → Replace springs
as a set.
Clutch spring free length:
Standard
50 mm (1.97 in) 49 mm (1.93 in)

4 - 48
ENG
EMBRAYAGE
KUPPLUNG
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade biegen und die
Kupplungsnabe mit dem Universal-Kupplungs-
halter 4 gegenhalten.
ÅNur USA und CAN
ıNicht USA und CAN
Universal-Kupplungshalter
YM-91042/90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupplungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/Beschädigung
→ Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschädigung → Er-
neuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneuern.
Zähne a
Verschleiß/Beschädigung → Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der Kupplungsfe-
der a
Unvorschriftsmäßig → Die Feder im
Satz erneuern.
Ungespannte Länge der Kupp-
lungsfeder
Standard
50 mm 49 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser l’outil de poi-
gnée d’embrayage 4 pour maintenir la noix
d’embrayage.
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommagement →
Changer.
Noix d’embrayage 2
Rayures/usure/endommagement → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement → Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort d’embrayage a
Hors spécification → Changer tous les res-
sorts.
Longueur libre de ressort d’embray-
age:
Standard
50 mm (1,97 in) 49 mm (1,93 in)

4 - 49
ENGCLUTCH
EC484500

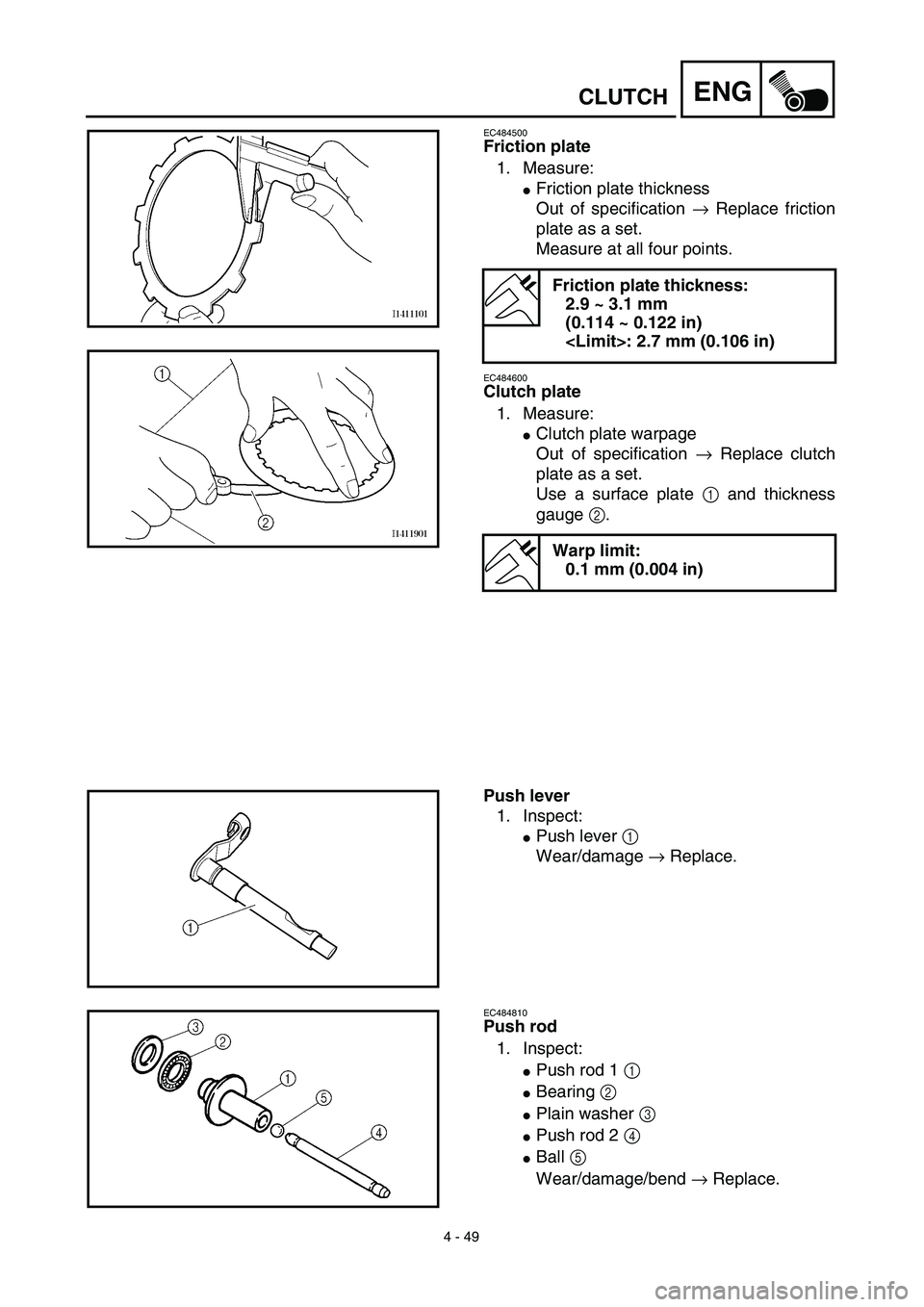

Friction plate
1. Measure:
Friction plate thickness
Out of specification → Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
Clutch plate warpage
Out of specification → Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)
: 2.7 mm (0.106 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
Push lever 1
Wear/damage → Replace.
EC484810
Push rod
1. Inspect:
Push rod 1 1
Bearing 2
Plain washer 3
Push rod 2 4
Ball 5
Wear/damage/bend → Replace.

4 - 49
ENG
EMBRAYAGE
KUPPLUNG
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die Reibschei-
ben im Satz erneuern.
Die Reibscheiben an vier Stellen mes-
sen.
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsscheiben
Unvorschriftsmäßig → Kupplungsschei-
ben im Satz erneuern.
Eine Richtplatte 1 und eine Fühlerleh-
re 2 verwenden.
Reibscheibenstärke
2,9–3,1 mm
2,7 mm
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung → Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschleiß/Beschädigung/Verbiegung

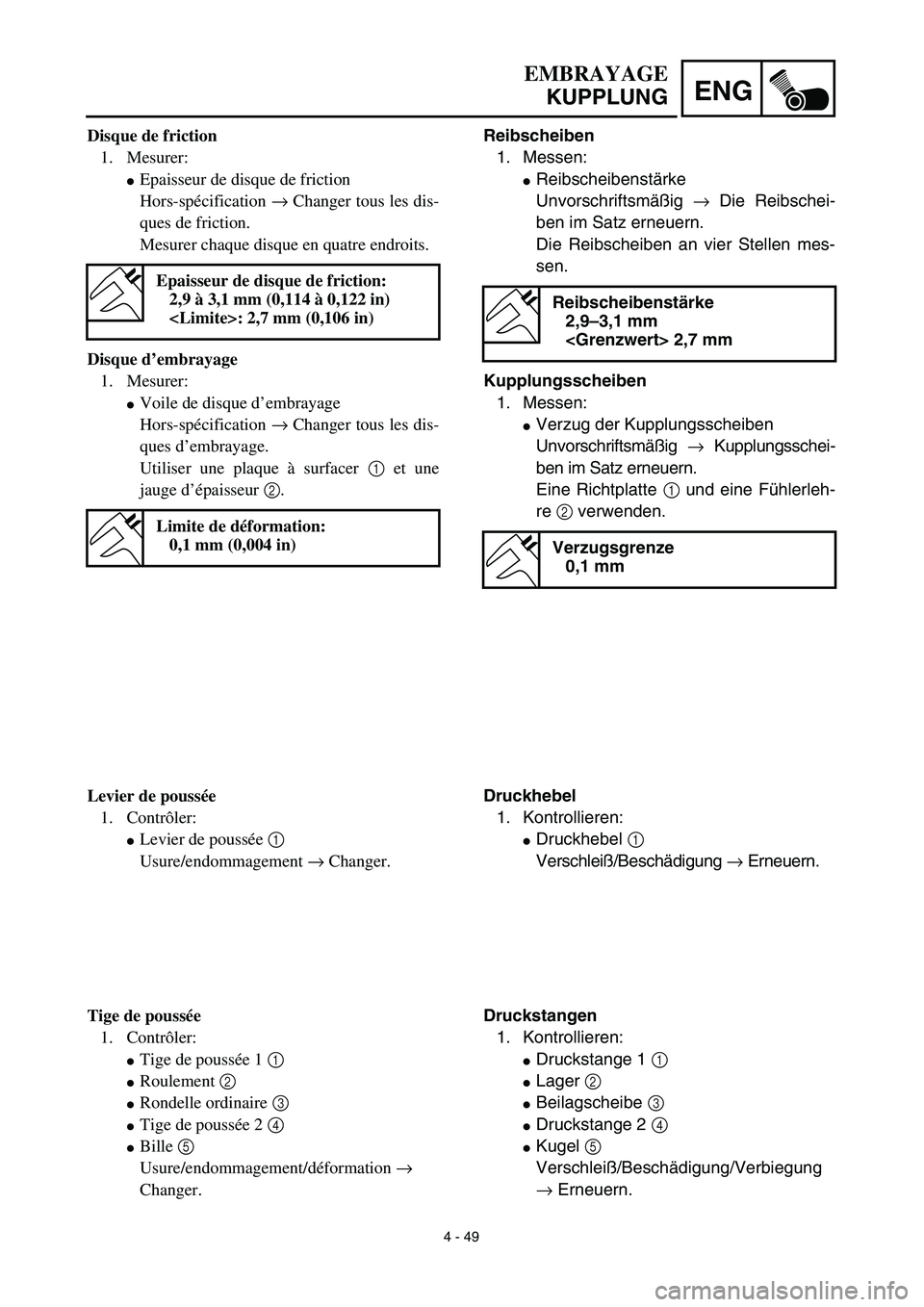

→ Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer tous les dis-
ques de friction.
Mesurer chaque disque en quatre endroits.
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer tous les dis-
ques d’embrayage.
Utiliser une plaque à surfacer 1 et une
jauge d’épaisseur 2.
Epaisseur de disque de friction:
2,9 à 3,1 mm (0,114 à 0,122 in)
: 2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement → Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Bille 5
Usure/endommagement/déformation →
Changer.

4 - 50
ENGCLUTCH
EC4A5000
ASSEMBLY AND INSTALLATION
Push lever
1. Install:
Push lever 1
Bolt (push lever)
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Apply the engine oil on the push lever.
Fit the seat plate 2 in the groove a of the
push lever 1 and tighten the bolt (seat
plate).
2
1
a
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
Primary driven gear 1
Thrust washer 2
Clutch boss 3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
2. Install:
Lock washer 1
Nut (clutch boss) 2
NOTE:
Use the clutch holding tool 3 to hold the clutch
boss.
ÅFor USA and CDN
ıExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
Åı

4 - 50
ENG
EMBRAYAGE
KUPPLUNG
ZUSAMMENBAU UND MONTAGE
Druckhebel
1. Montieren:
Druckhebel 1
Schraube (Druckhebel)
HINWEIS:
Lithiumfett auf die Dichtlippe des Wellen-
dichtrings auftragen.
Motoröl auf den Druckhebel auftragen.
Die Befestigungsscheibe 2 in die Nut a des
Druckhebels 1 einpassen und die Schraube
(Befestigungsscheibe) festziehen.
T R..10 Nm (1,0 m · kg)
Kupplung
1. Montieren:
Primärabtriebszahnrad 1
Anlaufscheibe 2
Kupplungsnabe 3
HINWEIS:
Motoröl auf die Innenseite des Primärabtriebs-
zahnrades auftragen.
2. Montieren:
Sicherungsscheibe 1
Mutter (Kupplungsnabe) 2
HINWEIS:
Die Kupplungsnabe mit dem Universal-Kupp-
lungshalter 3 gegenhalten.
ÅNur USA und CAN
ıNicht USA und CAN
Universal-Kupplungshalter
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg)

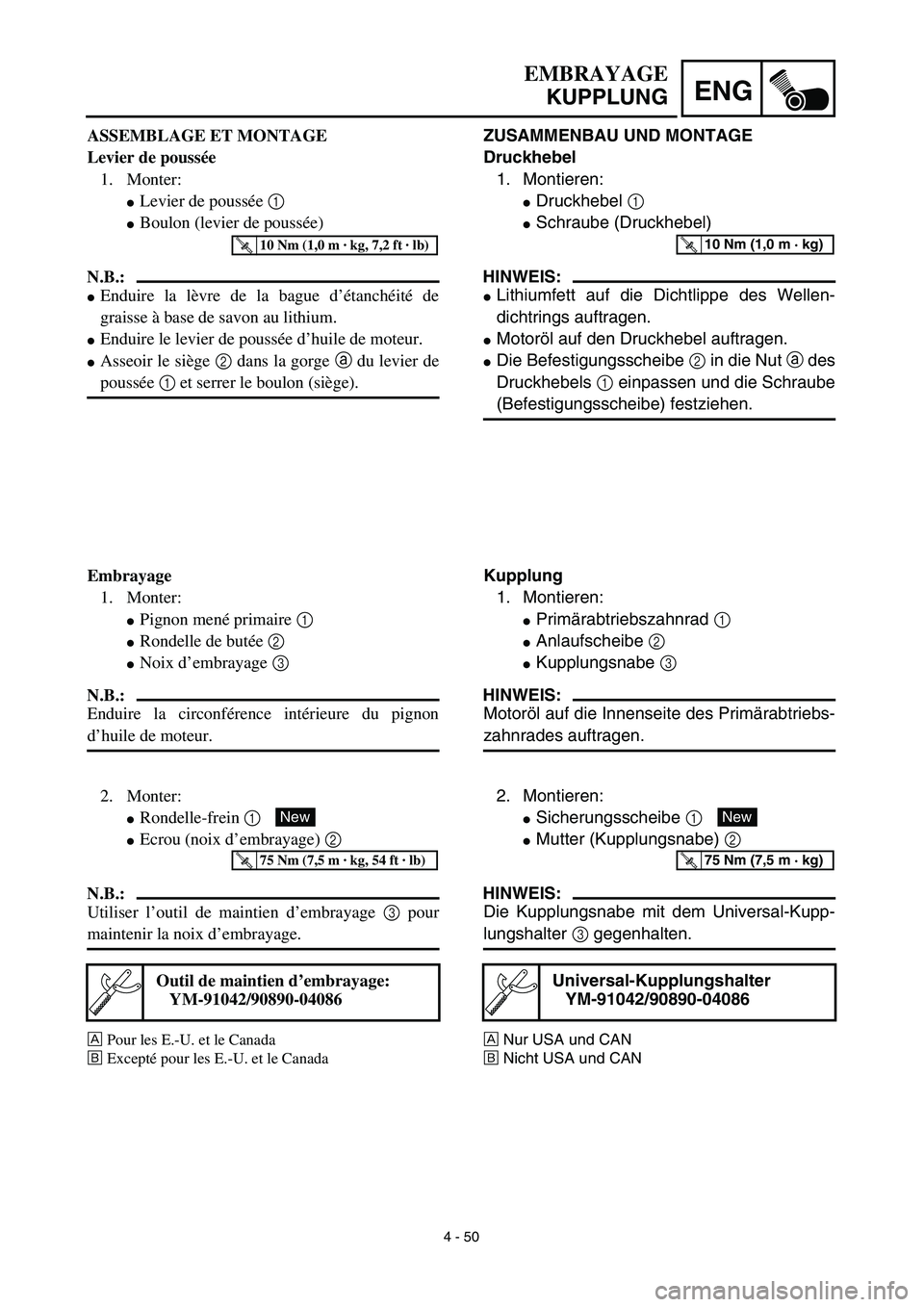

ASSEMBLAGE ET MONTAGE
Levier de poussée
1. Monter:
Levier de poussée 1
Boulon (levier de poussée)
N.B.:
Enduire la lèvre de la bague d’étanchéité de
graisse à base de savon au lithium.
Enduire le levier de poussée d’huile de moteur.
Asseoir le siège 2 dans la gorge a du levier de
poussée 1 et serrer le boulon (siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené primaire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Enduire la circonférence intérieure du pignon
d’huile de moteur.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien d’embrayage 3 pour
maintenir la noix d’embrayage.
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)

4 - 51
ENG

CLUTCH
3. Bend the lock washer
1
tab.
4. Install:

Seat plate
1

Clutch damper spring
2
NOTE:


Install the seat plate with its chamfered por-
tion
a
facing the clutch boss
3
.

Install the seat plate so that it is not caught
on the step
b
.

Install the clutch damper spring with the
“OUT SIDE” mark
c
facing out.
1
2
c
3
a
b

5. Install:

Friction plate 1 [d = ø128 mm (5.04 in)]
1

Clutch plate
2

Friction plate 2 [d = ø119 mm (4.69 in)]
3
NOTE:


Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.

Use the friction plate 1 for the first while pay-
ing attention to the difference in inner diame-
ter.
1
2
2 1
3
E

6. Install:

Bearing
1


Plain washer
2


Circlip
3

To push rod 1
4
.
NOTE:

Apply the engine oil on the bearing and plain
washer.
New
