YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

4 - 76
ENG

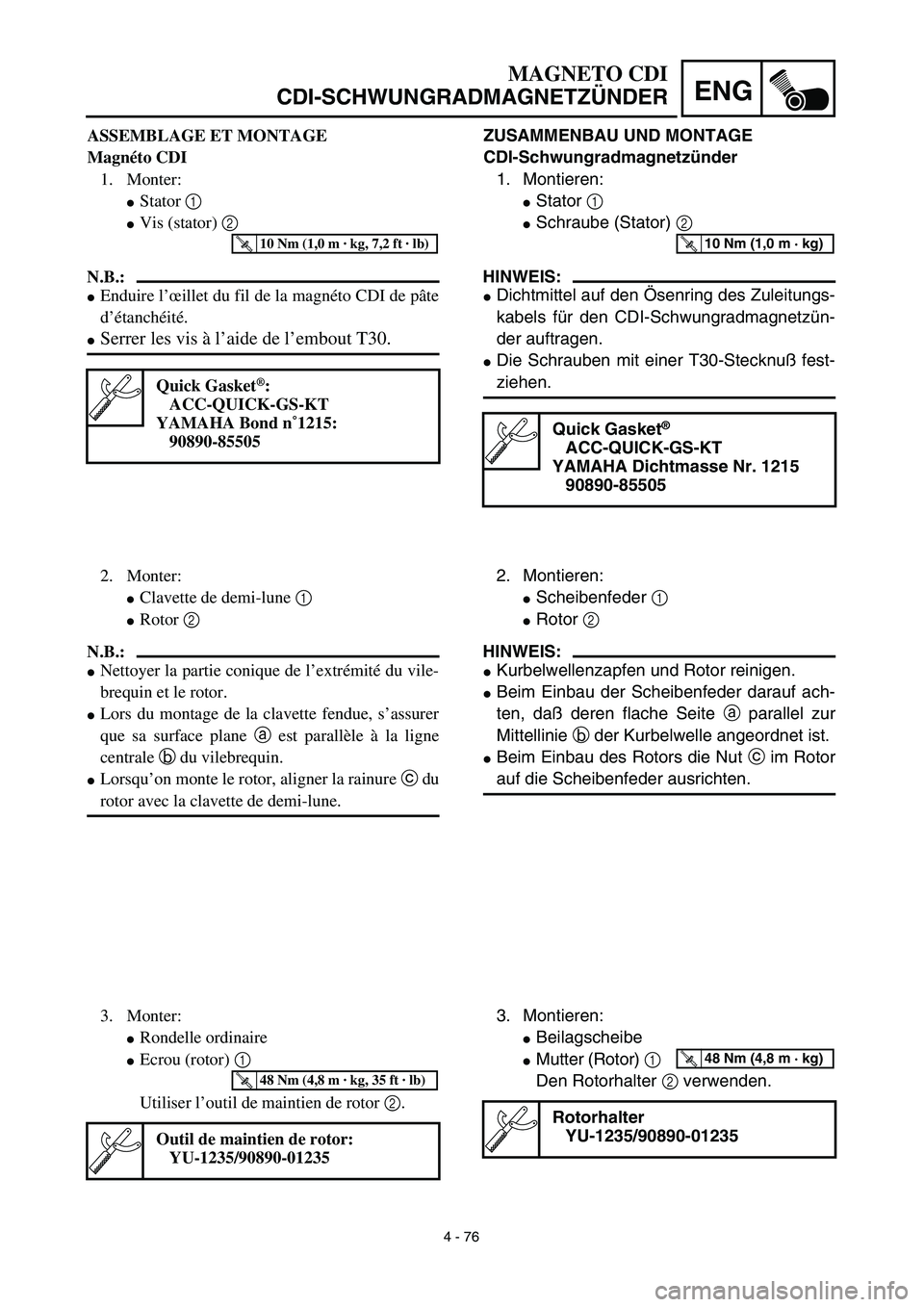

MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
ZUSAMMENBAU UND MONTAGE
CDI-Schwungradmagnetzünder
1. Montieren:
Stator 1
Schraube (Stator) 2
HINWEIS:
Dichtmittel auf den Ösenring des Zuleitungs-
kabels für den CDI-Schwungradmagnetzün-
der auftragen.
Die Schrauben mit einer T30-Stecknuß fest-
ziehen.
Quick Gasket®
ACC-QUICK-GS-KT
YAMAHA Dichtmasse Nr. 1215
90890-85505
T R..10 Nm (1,0 m · kg)
2. Montieren:
Scheibenfeder 1
Rotor 2
HINWEIS:
Kurbelwellenzapfen und Rotor reinigen.
Beim Einbau der Scheibenfeder darauf ach-
ten, daß deren flache Seite a parallel zur
Mittellinie b der Kurbelwelle angeordnet ist.
Beim Einbau des Rotors die Nut c im Rotor
auf die Scheibenfeder ausrichten.
3. Montieren:
Beilagscheibe
Mutter (Rotor) 1
Den Rotorhalter 2 verwenden.
Rotorhalter
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg)
ASSEMBLAGE ET MONTAGE
Magnéto CDI
1. Monter:
Stator 1
Vis (stator) 2
N.B.:
Enduire l’œillet du fil de la magnéto CDI de pâte
d’étanchéité.
Serrer les vis à l’aide de l’embout T30.
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Clavette de demi-lune 1
Rotor 2
N.B.:
Nettoyer la partie conique de l’extrémité du vile-
brequin et le rotor.
Lors du montage de la clavette fendue, s’assurer
que sa surface plane a est parallèle à la ligne
centrale b du vilebrequin.
Lorsqu’on monte le rotor, aligner la rainure c du
rotor avec la clavette de demi-lune.
3. Monter:
Rondelle ordinaire
Ecrou (rotor) 1
Utiliser l’outil de maintien de rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg, 35 ft · lb)

4 - 77
ENGCDI MAGNETO
4. Connect:
CDI magneto lead
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
5. Install:
Gasket [crankcase cover (left)]
Crankcase cover (left) 1
Hose holder (cylinder head breather
hose) 2
Bolt [crankcase cover (left)]
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
6. Install:
Shift pedal 1
Bolt (shift pedal)
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 2 mm a above the top of the footrest.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 77

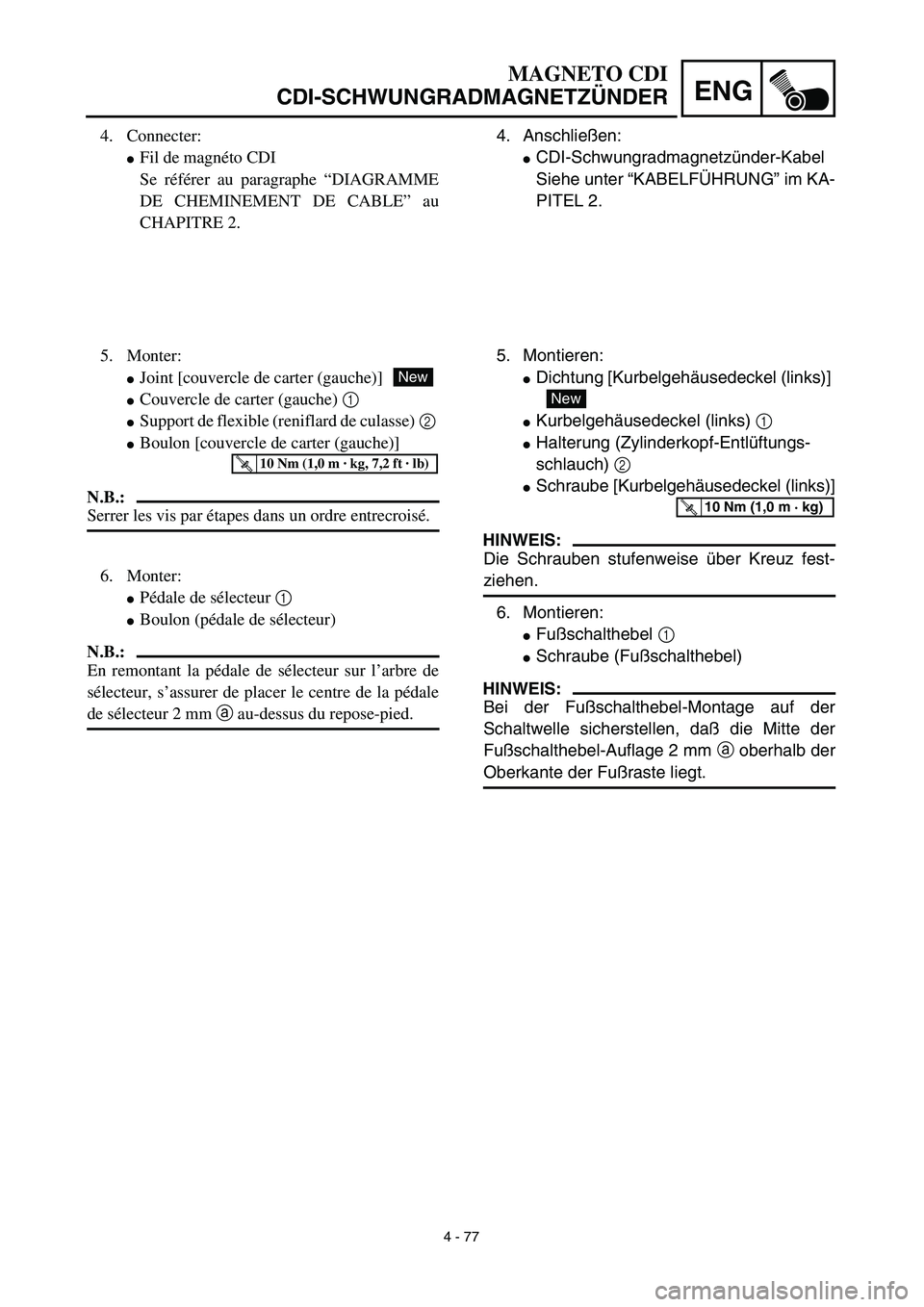

ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
4. Anschließen:
CDI-Schwungradmagnetzünder-Kabel
Siehe unter “KABELFÜHRUNG” im KA-
PITEL 2.
5. Montieren:
Dichtung [Kurbelgehäusedeckel (links)]
Kurbelgehäusedeckel (links) 1
Halterung (Zylinderkopf-Entlüftungs-
schlauch) 2
Schraube [Kurbelgehäusedeckel (links)]
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
6. Montieren:
Fußschalthebel 1
Schraube (Fußschalthebel)
HINWEIS:
Bei der Fußschalthebel-Montage auf der
Schaltwelle sicherstellen, daß die Mitte der
Fußschalthebel-Auflage 2 mm a oberhalb der
Oberkante der Fußraste liegt.
New
T R..10 Nm (1,0 m · kg)
4. Connecter:
Fil de magnéto CDI
Se référer au paragraphe “DIAGRAMME
DE CHEMINEMENT DE CABLE” au
CHAPITRE 2.
5. Monter:
Joint [couvercle de carter (gauche)]
Couvercle de carter (gauche) 1
Support de flexible (reniflard de culasse) 2
Boulon [couvercle de carter (gauche)]
N.B.:
Serrer les vis par étapes dans un ordre entrecroisé.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
Pédale de sélecteur 1
Boulon (pédale de sélecteur)
N.B.:
En remontant la pédale de sélecteur sur l’arbre de
sélecteur, s’assurer de placer le centre de la pédale
de sélecteur 2 mm a au-dessus du repose-pied.

4 - 78
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

ENG
4 - 78
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und -füh-
rungMotorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öl-
tank-BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-
Kabel lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un
support approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompression Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR
CDI”.
Reniflard de culasse et reniflard de
réservoir d’huileSe reporter à la section “ARBRE A
CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT
DE L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.

4 - 79
ENGENGINE REMOVAL
Extent of removal:1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Engine skidplate 1
2 Neutral switch 1
3 Oil hose 2
4 Chain cover 1
5 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 6 Lock washer 1
7 Drive sprocket 1
8 Clip 1
9 Bolt (brake pedal) 1
10 Brake pedal 1
11 Engine upper bracket (right) 1
12 Engine upper bracket (left) 1
13 Engine lower bracket 2
14 Engine mounting bolt 3
15 Pivot shaft 1
Refer to “REMOVAL POINTS”.
16 Engine 1
1

ENG
4 - 79
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
Demontage-Arbeiten:1 Motor demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
1 Motorschutzblech 1
2 Leerlaufschalter 1
3Ölschlauch 2
4 Kettenschutz 1
5 Mutter (Antriebsritzel) 1
Siehe unter “AUSBAU”. 6 Sicherungsscheibe 1
7 Antriebsritzel 1
8 Clip 1
9 Schraube (Fußbremshebel) 1
10 Fußbremshebel 1
11 Motorhalterung (oben, rechts) 1
12 Motorhalterung (oben, links) 1
13 Motorhalterung (unten) 2
14 Schraube 3
15 Schwingenachse 1
Siehe unter “AUSBAU”.
16 Motor 1
1
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
1 Protection du moteur 1
2 Contacteur de point mort 1
3 Flexible d’huile 2
4 Couvercle de chaîne 1
5 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 6 Rondelle-frein 1
7 Pignon d’entraînement 1
8 Agrafe 1
9 Boulon (pédale de frein) 1
10 Pédale de frein 1
11 Support supérieur du moteur (droite) 1
12 Support supérieur du moteur
(gauche)1
13 Support inférieur du moteur 2
14 Boulon de montage du moteur 3
15 Axe de pivot 1
Se reporter à “POINTS DE DEPOSE”.
16 Moteur 1
1

4 - 80
ENGENGINE REMOVAL
EC4M3000
REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:
Nut (drive sprocket) 1
Lock washer 2
NOTE:
Straighten the lock washer tab.
Loosen the nut while applying the rear brake.
2. Remove:
Drive sprocket 1
Drive chain 2
NOTE:
Remove the drive sprocket together with the
drive chain.
EC4M3301
Engine removal
1. Remove:
Pivot shaft 1
NOTE:
If the pivot shaft is pulled all the way out, the
swingarm will come loose. If possible, insert a
shaft of similar diameter into the other side of
the swingarm to support it.
2. Remove:
Engine 1
From right side.
NOTE:
Make sure that the couplers, hoses and cables
are disconnected.

4 - 80
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel) 1
Sicherungsscheibe 2
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen.
Beim Lockern der Mutter die Hinterradbrem-
se betätigen.
2. Demontieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse 1
HINWEIS:
Durch Herausziehen der Schwingenachse
wird die Schwinge gelöst. Um dies zu vermei-
den, eine Schraube gleichen Durchmessers
an der anderen Seite einstecken.
2. Demontieren:
Motor 1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steckverbinder,
Schläuche und Seilzüge gelöst worden sind. POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
Ecrou (pignon d’entraînement) 1
Rondelle-frein 2
N.B.:
Redresser la languette de la rondelle-frein.
Desserrer l’écrou tout en actionnant le frein
arrière.
2. Déposer:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Déposer le pignon d’entraînement avec la chaîne de
transmission.
Dépose du moteur
1. Déposer:
Axe de pivot 1
N.B.:
Si l’on sort complètement l’axe de pivot, le bras
oscillant va tomber. Si possible, introduire une tige
de diamètre équivalent de l’autre côté du bras pour
le soutenir.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
Vérifier que les coupleurs, tuyaux et câbles sont
déconnectés.

4 - 81
ENGENGINE REMOVAL
EC4M5000
ASSEMBLY AND INSTALLATION
EC4M5160
Engine installation
1. Install:
Engine 1
Install the engine from right side.
Pivot shaft 2
Engine mounting bolt (lower) 3
Engine lower bracket 4
Bolt (engine bracket) 5
Engine mounting bolt (front) 6
Engine upper bracket (right) 7
Engine upper bracket (left) 8
Bolt (engine bracket) 9
Engine mounting bolt (upper) 0
EC4M5211
Brake pedal
1. Install:
Spring
Brake pedal 1
O-ring 2
Bolt (brake pedal) 3
Clip 4
NOTE:
Apply the lithium soap base grease on the
bolt, O-rings and brake pedal bracket.
Install the clip with its stopper portion a fac-
ing inward.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)
Drive sprocket
1. Install:
Drive sprocket 1
Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.
