YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

4 - 81
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor 1
Von der rechten Seite.
Schwingenachse 2
Schraube (unten) 3
Motorhalterung (unten) 4
Schraube (Motorhalterung) 5
Schraube (vorn) 6
Motorhalterung (rechts) 7
Motorhalterung (links) 8
Schraube (Motorhalterung) 9
Schraube (oben) 0
T R..85 Nm (8,5 m · kg)
T R..69 Nm (6,9 m · kg)
T R..34 Nm (3,4 m · kg)
T R..69 Nm (6,9 m · kg)
T R..34 Nm (3,4 m · kg)
T R..55 Nm (5,5 m · kg)
Fußbremshebel
1. Montieren:
Feder
Fußbremshebel 1
O-Ring 2
Schraube (Fußbremshebel) 3
Clip 4
HINWEIS:
Lithiumfett auf Schraube, O-Ringe und Fuß-
bremshebel-Halterung auftragen.
Den Clip so einsetzen, daß der Anschlag a
nach innen weist.
New
T R..26 Nm (2,6 m · kg)
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
montieren. ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté droit.
Arbre de pivot 2
Boulon de montage du moteur (inférieur)
3
Support du moteur (inférieur) 4
Boulon (support de moteur) 5
Boulon de montage du moteur (avant) 6
Support supérieur du moteur (droite) 7
Support supérieur du moteur (gauche) 8
Boulon (support du moteur) 9
Boulon de montage du moteur (supérieur)
0
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pédale de frein
1. Monter:
Ressort
Pédale de frein 1
Joint torique 2
Boulon (pédale de frein) 3
Agrafe 4
N.B.:
Appliquer de la graisse à base de savon au
lithium sur le boulon, les joints toriques et le sup-
port de pédale de frein.
Mettre pagrate avec la butée a tournée vers
l’intérieur.
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la chaîne de
transmission.

4 - 82
ENGENGINE REMOVAL

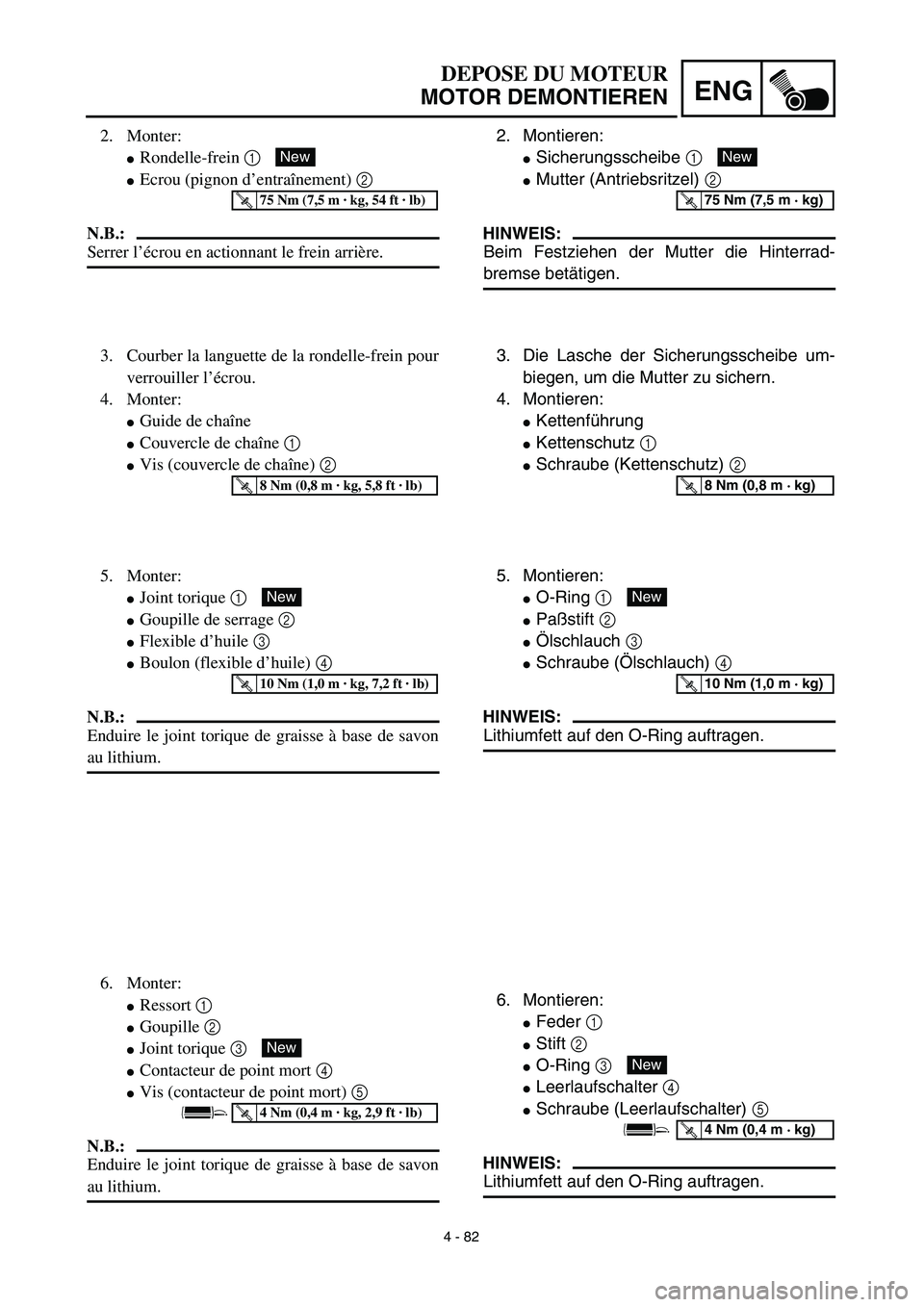

2. Install:
Lock washer 1
Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab to lock the nut.
4. Install:
Chain guide
Chain cover 1
Screw (chain cover) 2
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
5. Install:
O-ring 1
Dowel pin 2
Oil hose 3
Bolt (oil hose) 4
NOTE:
Apply the lithium soap base grease on the O-
ring.
6. Install:
Spring 1
Pin 2
O-ring 3
Neutral switch 4
Screw (neutral switch) 5
NOTE:
Apply the lithium soap base grease on the O-
ring.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

4 - 82
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
2. Montieren:
Sicherungsscheibe 1
Mutter (Antriebsritzel) 2
HINWEIS:
Beim Festziehen der Mutter die Hinterrad-
bremse betätigen.
New
T R..75 Nm (7,5 m · kg)
3. Die Lasche der Sicherungsscheibe um-
biegen, um die Mutter zu sichern.
4. Montieren:
Kettenführung
Kettenschutz 1
Schraube (Kettenschutz) 2
T R..8 Nm (0,8 m · kg)
5. Montieren:
O-Ring 1
Paßstift 2
Ölschlauch 3
Schraube (Ölschlauch) 4
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
6. Montieren:
Feder 1
Stift 2
O-Ring 3
Leerlaufschalter 4
Schraube (Leerlaufschalter) 5
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
New
T R..10 Nm (1,0 m · kg)
New
T R..4 Nm (0,4 m · kg)
2. Monter:
Rondelle-frein 1
Ecrou (pignon d’entraînement) 2
N.B.:
Serrer l’écrou en actionnant le frein arrière.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Courber la languette de la rondelle-frein pour
verrouiller l’écrou.
4. Monter:
Guide de chaîne
Couvercle de chaîne 1
Vis (couvercle de chaîne) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Monter:
Joint torique 1
Goupille de serrage 2
Flexible d’huile 3
Boulon (flexible d’huile) 4
N.B.:
Enduire le joint torique de graisse à base de savon
au lithium.
6. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Enduire le joint torique de graisse à base de savon
au lithium.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

4 - 83
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:1 Crankcase separation2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE SEPARATION
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Balancer Refer to “BALANCER” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Stator Refer to “CDI MAGNETO” section.
1 Timing chain guide (rear) 1
2 Timing chain 1
3 Bolt (40 mm) 3
Refer to “REMOVAL POINTS”. 4 Bolt (50 mm) 4
5 Bolt (60 mm) 2
6 Bolt (75 mm) 3
7 Hose guide 1
8 Clutch cable holder 1
9 Crankcase (right) 1
10 Crankcase (left) 1
21

ENG
4 - 83
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTREN-
NEN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE
UND SCHALTWELLE”.
Segment
StatorSiehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (40 mm) 3
Siehe unter “AUSBAU”. 4 Schraube (50 mm) 4
5 Schraube (60 mm) 2
6 Schraube (75 mm) 3
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Kurbelgehäusehälfte (rechts) 1
10Kurbelgehäusehälfte (links)
1
21
CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au
piedSe reporter à la section “AXE DE DEMAR-
REUR AU PIED ET ARBRE DE SELEC-
TEUR”.
Barillet
Stator Se reporter à la section “MAGNETO CDI”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (40 mm) 3
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (50 mm) 4
5 Boulon (60 mm) 2
6 Boulon (75 mm) 3
7 Guide de flexible 1
8 Support de câble d’embrayage 1
9 Carter (droit) 1
10 Carter (gauche) 1
21

4 - 84
ENGCRANKCASE AND CRANKSHAFT

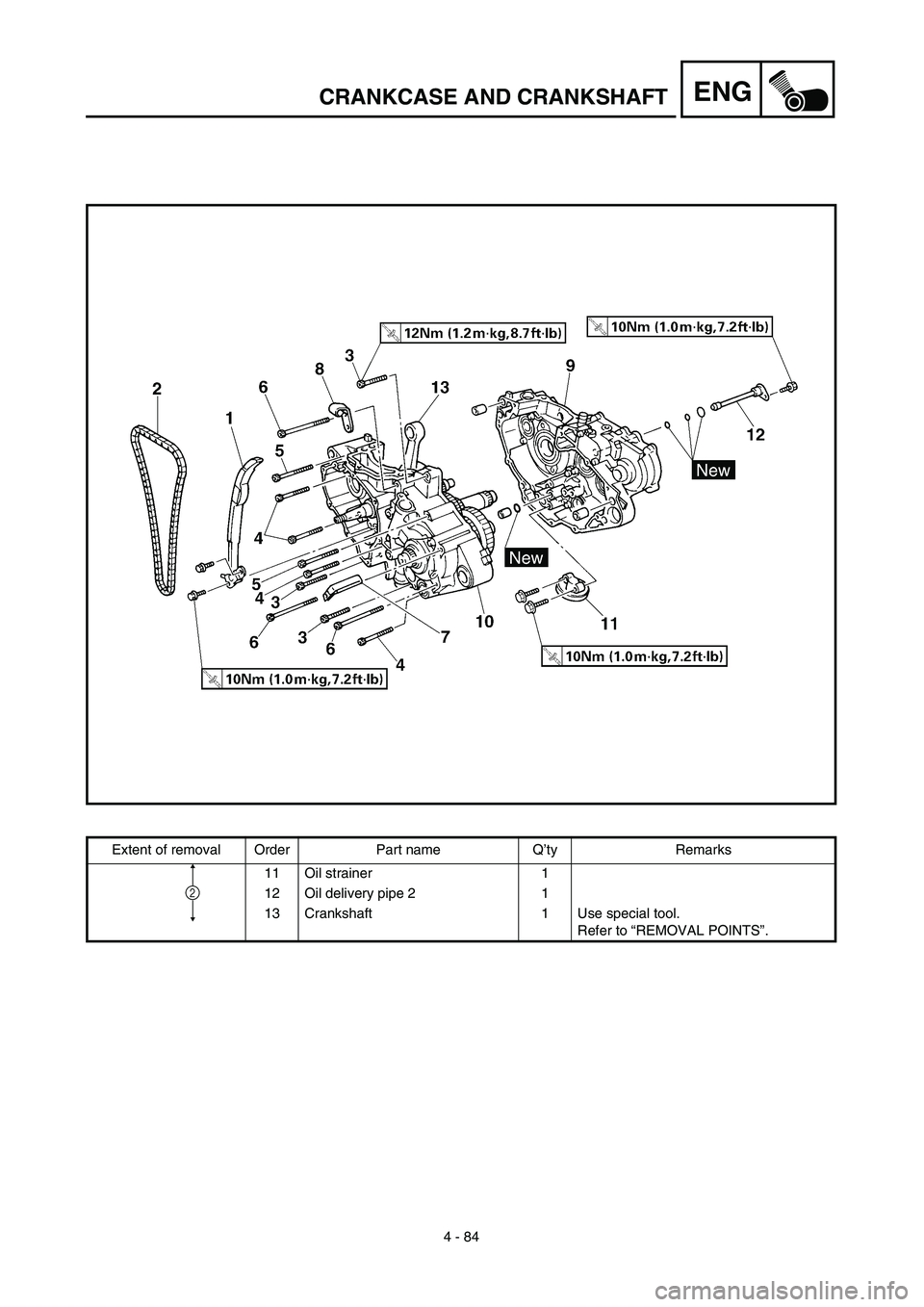

Extent of removal Order Part name Q’ty Remarks
11 Oil strainer 1
12 Oil delivery pipe 2 1
13 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2

ENG
4 - 84
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11
Ölsieb1
12Ölzufuhrleitung 2 1
13 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Carter d’huile 1
12 Tuyau d’arrivée d’huile 2 1
13 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2

4 - 85
ENGCRANKCASE AND CRANKSHAFT

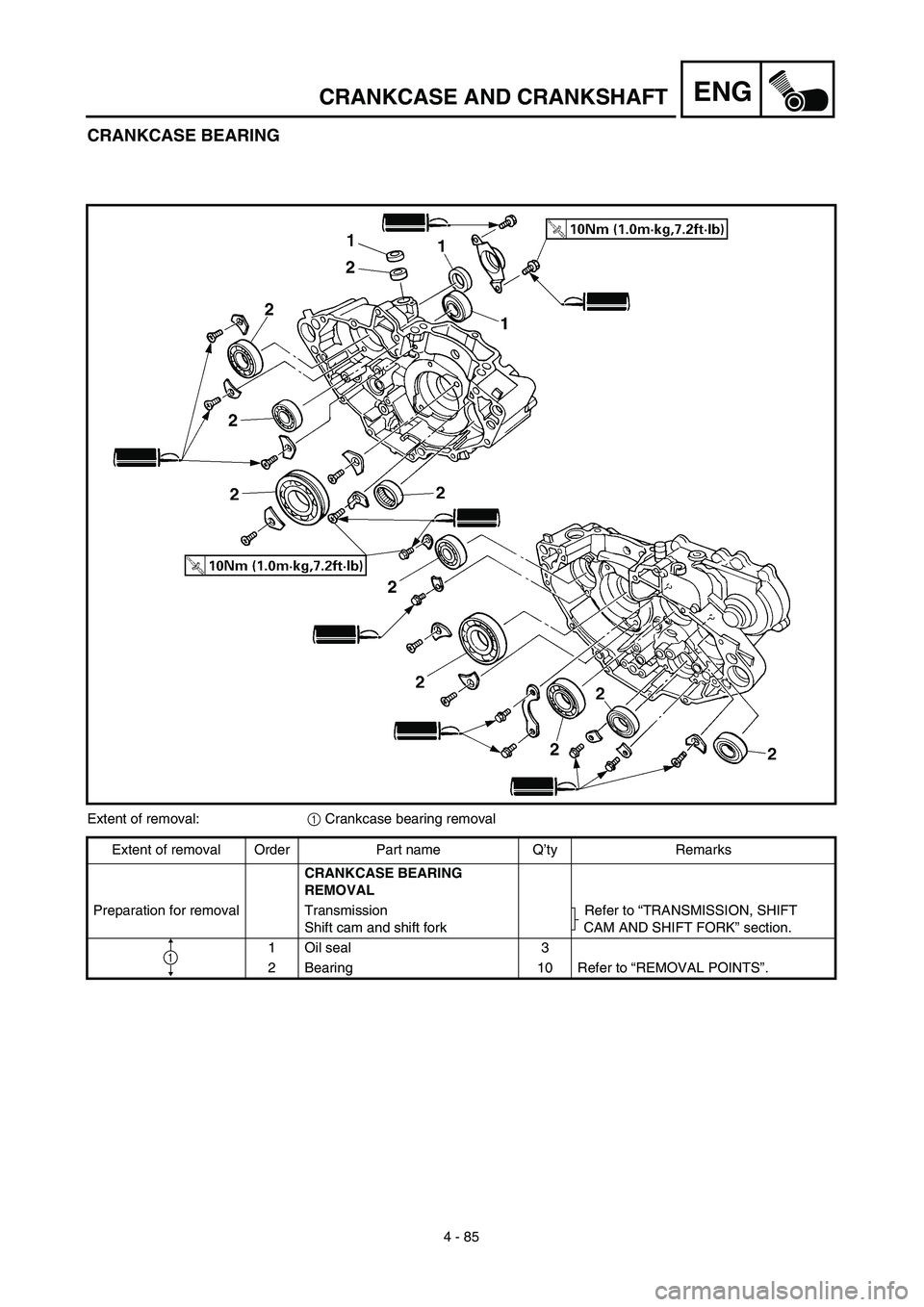

CRANKCASE BEARING
Extent of removal:1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission
Shift cam and shift forkRefer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
1 Oil seal 3
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

ENG
4 - 85
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLENLAGER
Demontage-Arbeiten:1 Kurbelwellenlager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER
DEMONTIEREN
Vorbereitung für den
AusbauGetriebe
Schaltnocke und SchaltgabelSiehe unter “GETRIEBE, SCHALT-
WALZE UND SCHALTGABELN”.
1 Dichtring 3
2 Lager 10 Siehe unter “AUSBAU”.
1
ROULEMENTS DE CARTER
Organisation de la dépose:1 Depose des roulements de carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES ROULEMENTS
DE CARTER
Préparation à la dépose Boîte à vitesses
Tambour et fourchette de sélectionSe reporter à la section “BOITE A VITES-
SES, TAMBOUR ET FOURCHETTE DE
SELECTION”.
1 Bague d’étanchéité3
2 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1

4 - 86
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Crankcase (right)
Crankcase (left)
Separation steps:
Remove the crankcase bolts, hose guide
and clutch cable holder.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
Remove the crankcase (right).
NOTE:
Place the crankcase with its left side
downward and split it by inserting a screw-
driver tip into the splitting slit a in the
crankcase.
Lift the crankcase (right) horizontally while
lightly patting the case splitting slit and
engine mounting boss using a soft ham-
mer, and leave the crankshaft and trans-
mission with the crankcase (left).
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.
Remove the dowel pins and O-ring.
a
