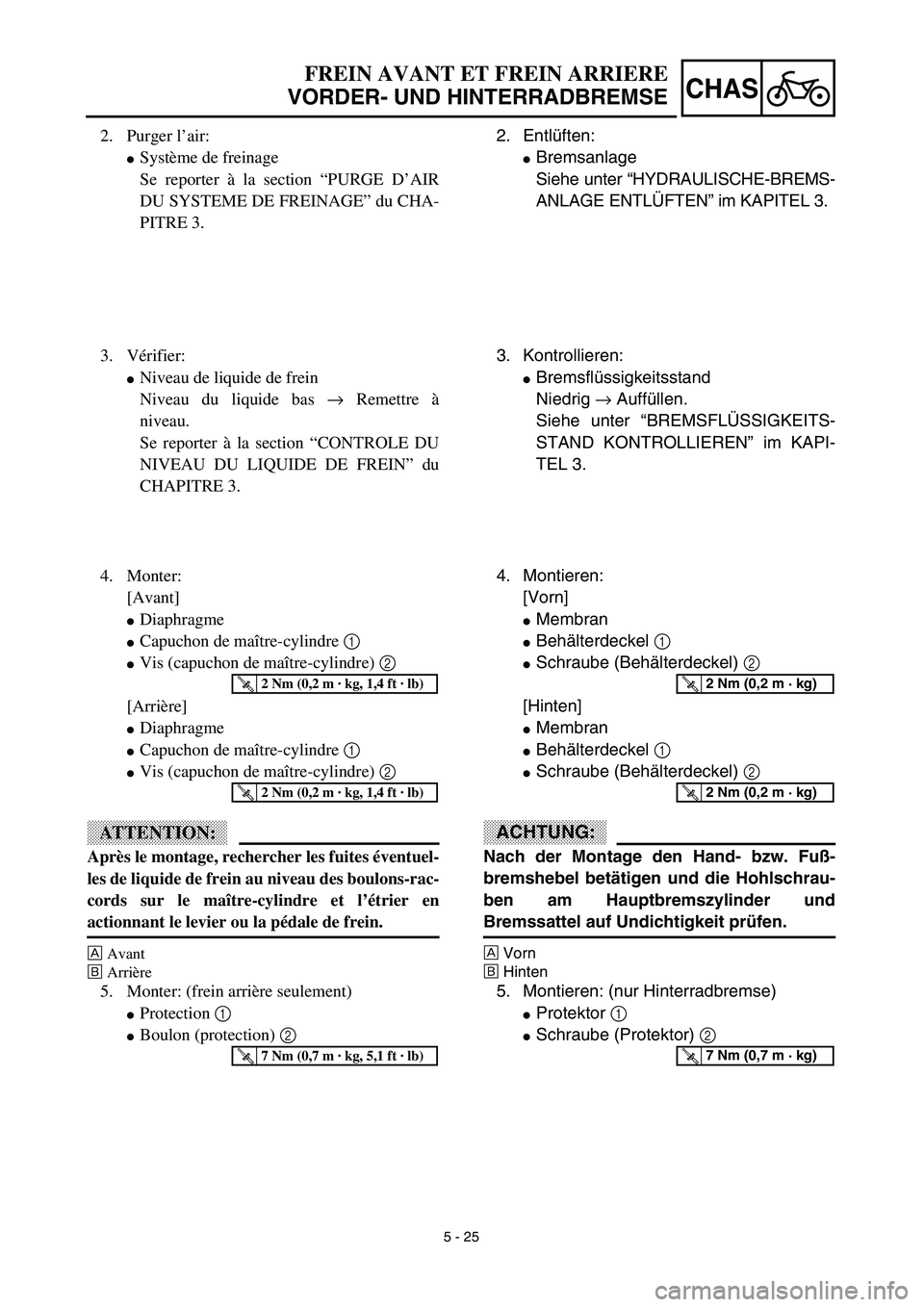

5 - 25
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Entlüften:
Bremsanlage
Siehe unter “HYDRAULISCHE-BREMS-
ANLAGE ENTLÜFTEN” im KAPITEL 3.
3. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Auffüllen.
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN” im KAPI-
TEL 3.
4. Montieren:
[Vorn]
Membran
Behälterdeckel 1
Schraube (Behälterdeckel) 2
[Hinten]
Membran
Behälterdeckel 1
Schraube (Behälterdeckel) 2
ACHTUNG:
Nach der Montage den Hand- bzw. Fuß-
bremshebel betätigen und die Hohlschrau-
ben am Hauptbremszylinder und
Bremssattel auf Undichtigkeit prüfen.
ÅVorn
ıHinten
5. Montieren: (nur Hinterradbremse)
Protektor 1
Schraube (Protektor) 2
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..7 Nm (0,7 m · kg)
2. Purger l’air:
Système de freinage
Se reporter à la section “PURGE D’AIR
DU SYSTEME DE FREINAGE” du CHA-
PITRE 3.
3. Vérifier:
Niveau de liquide de frein
Niveau du liquide bas → Remettre à
niveau.
Se reporter à la section “CONTROLE DU
NIVEAU DU LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
Diaphragme
Capuchon de maître-cylindre 1
Vis (capuchon de maître-cylindre) 2
[Arrière]
Diaphragme
Capuchon de maître-cylindre 1
Vis (capuchon de maître-cylindre) 2
ATTENTION:
Après le montage, rechercher les fuites éventuel-
les de liquide de frein au niveau des boulons-rac-
cords sur le maître-cylindre et l’étrier en
actionnant le levier ou la pédale de frein.
ÅAvant
ıArrière
5. Monter: (frein arrière seulement)
Protection 1
Boulon (protection) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 26
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT FORK REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Front caliper Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Number plate
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Brake hose holder 2
3 Pinch bolt (handle crown) 2 Only loosening.
4 Cap bolt 1Loosen when disassembling the front fork.
5 Pinch bolt (under bracket) 2 Only loosening.
6 Front fork 1
1

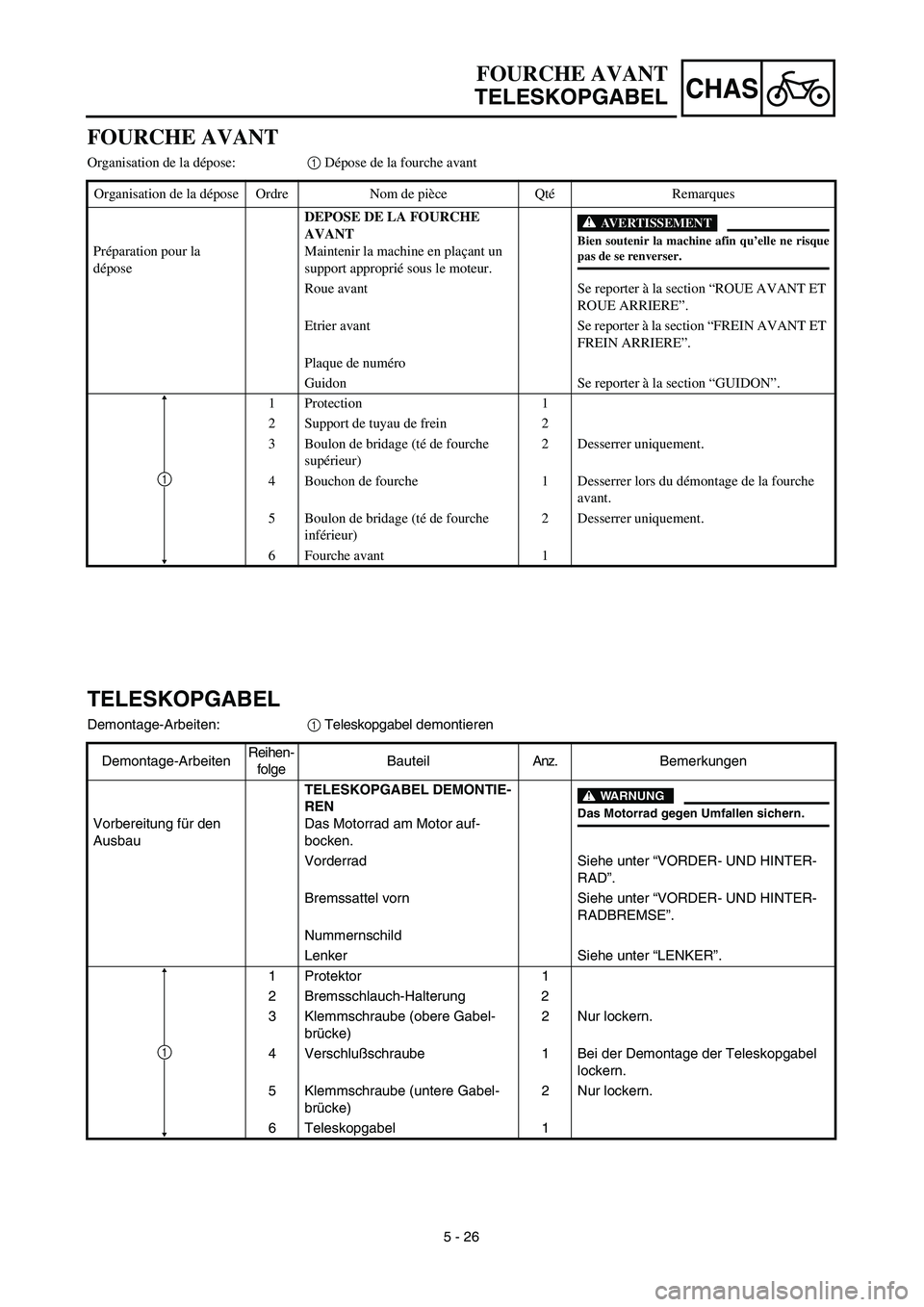

5 - 26
CHAS
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DE LA FOURCHE
AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque de numéro
Guidon Se reporter à la section “GUIDON”.
1 Protection 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té de fourche
supérieur)2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche
avant.
5 Boulon de bridage (té de fourche
inférieur)2 Desserrer uniquement.
6 Fourche avant 1
1
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauTELESKOPGABEL DEMONTIE-
REN
Das Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTER-
RADBREMSE”.
Nummernschild
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabel-
brücke)2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel
lockern.
5 Klemmschraube (untere Gabel-
brücke)2 Nur lockern.
6 Teleskopgabel 1
1

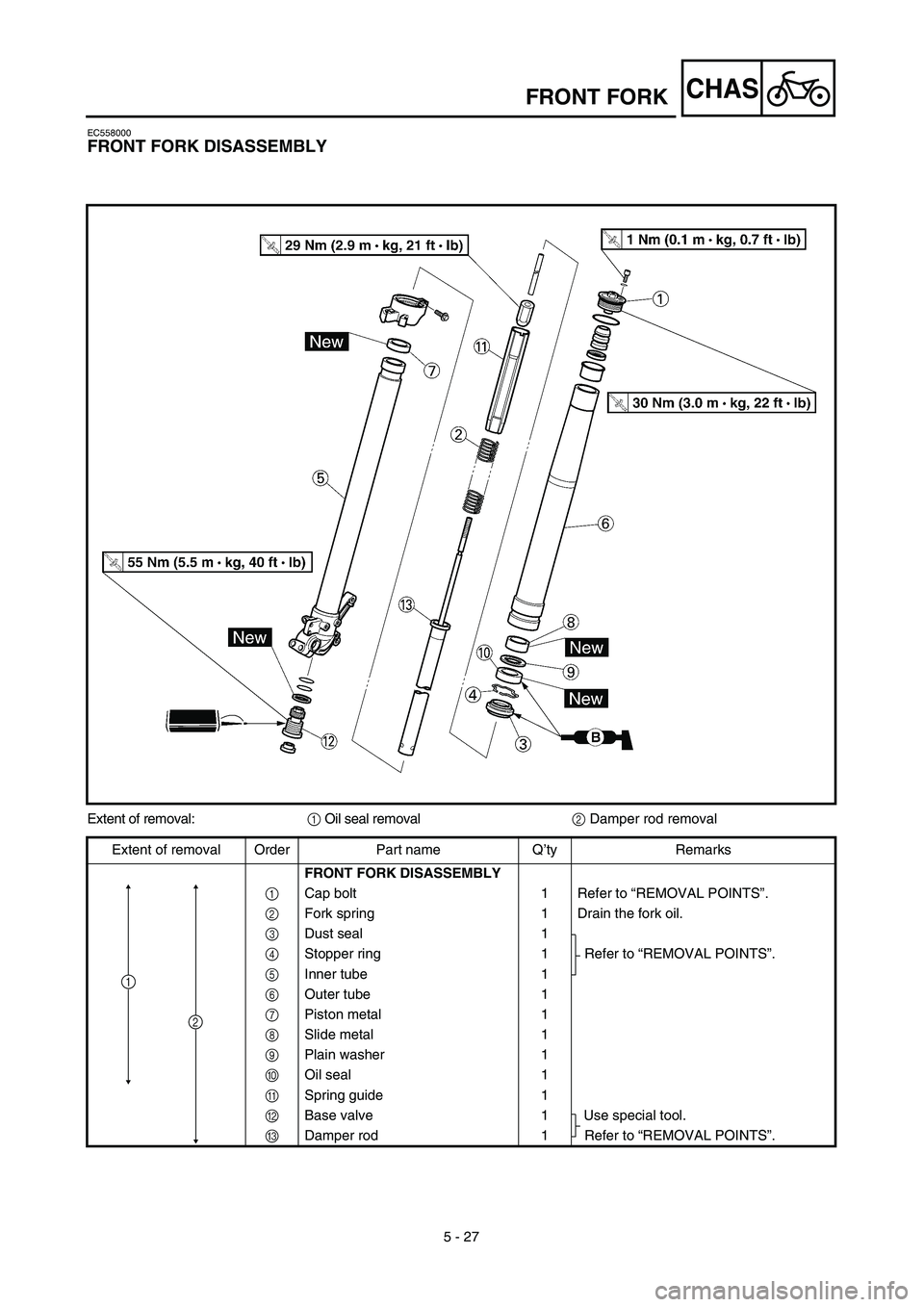

5 - 27
CHASFRONT FORK
EC558000
FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Plain washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2

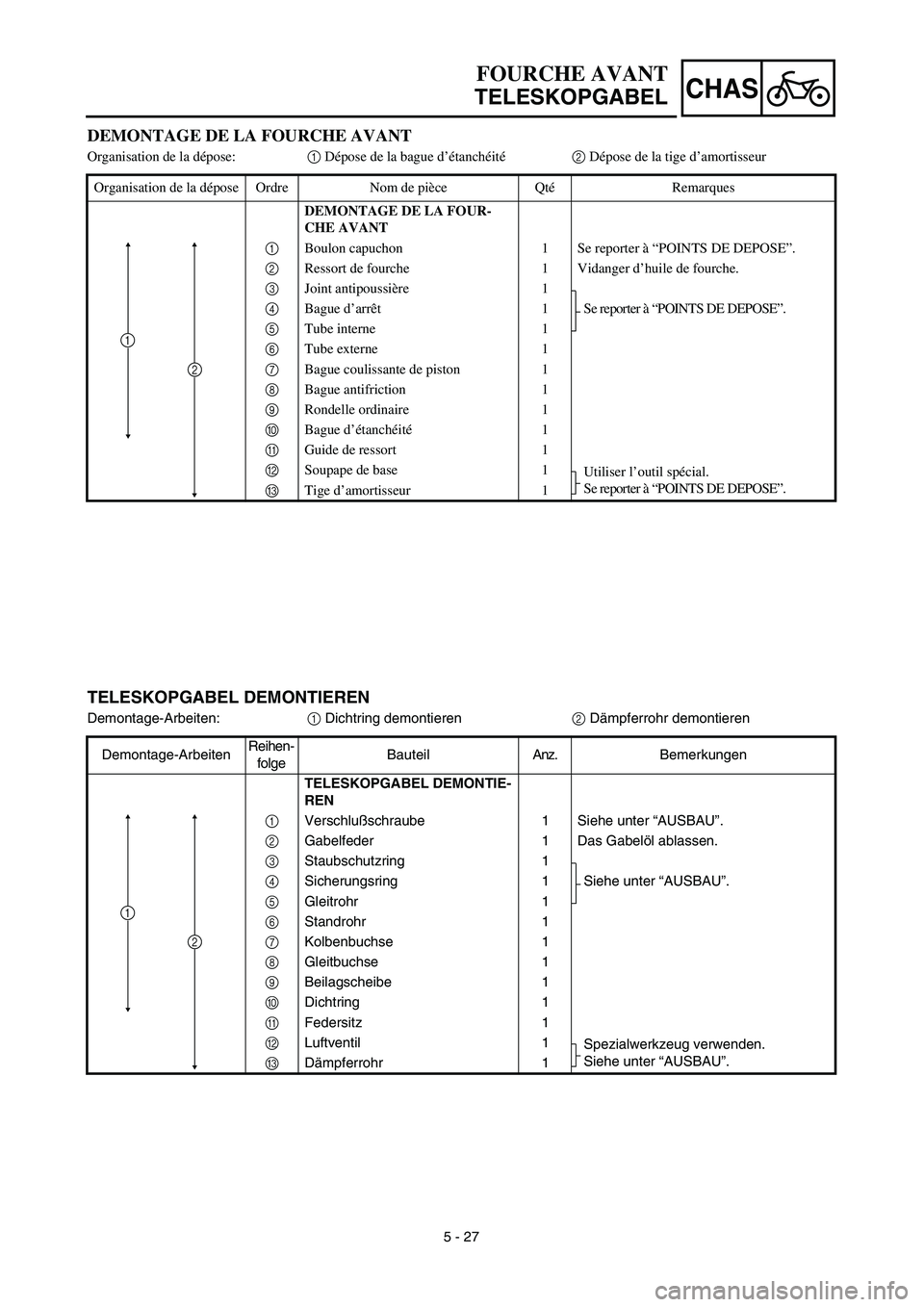

5 - 27
CHAS
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
1 Verschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”. 4 Sicherungsring 1
5 Gleitrohr 1
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Beilagscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DE LA FOUR-
CHE AVANT
1 Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt1
5 Tube interne 1
6 Tube externe 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle ordinaire 1
0 Bague d’étanchéité1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2

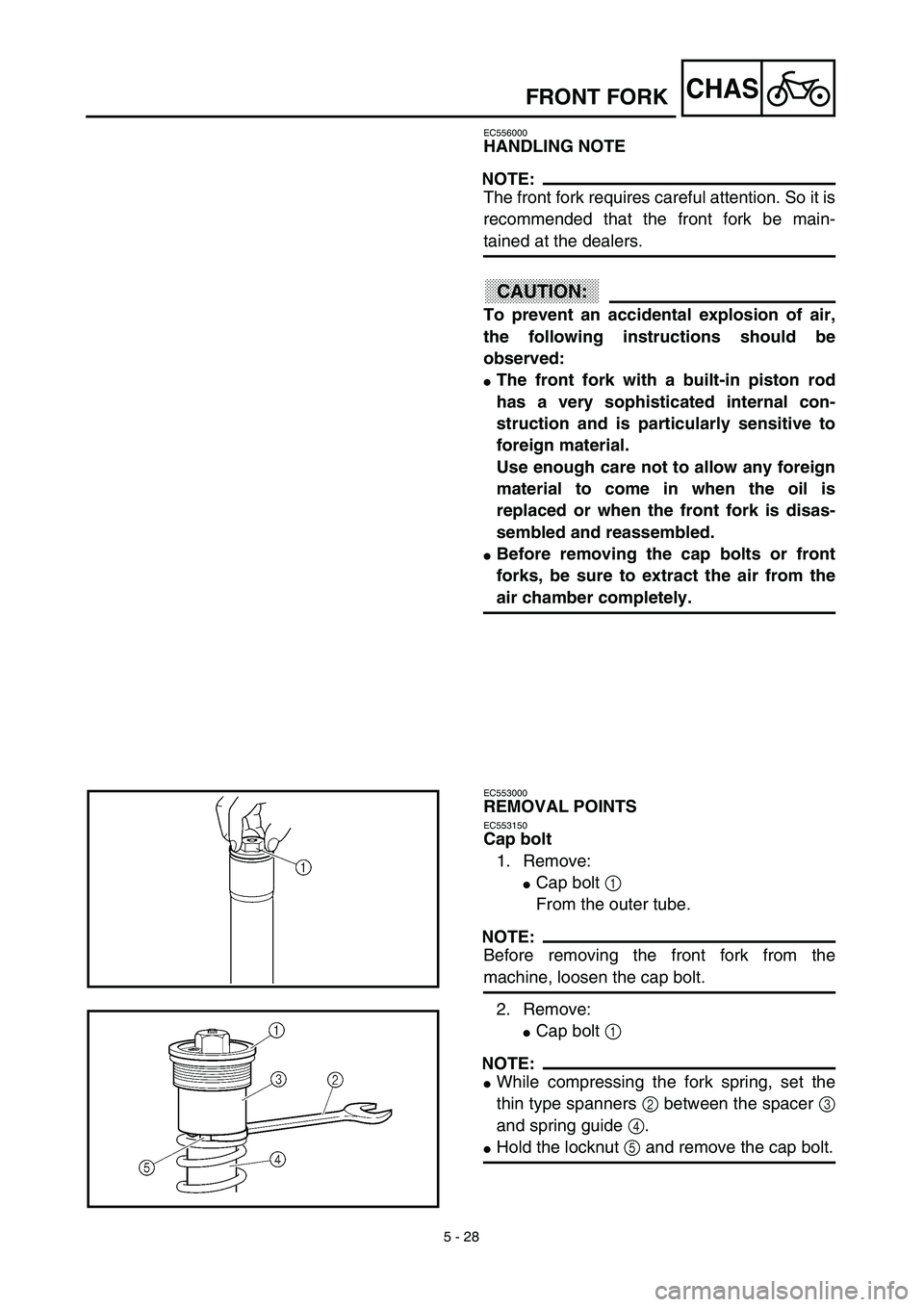

5 - 28
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
ACHTUNG:CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
Cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
Cap bolt 1
NOTE:
While compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
Hold the locknut 5 and remove the cap bolt.

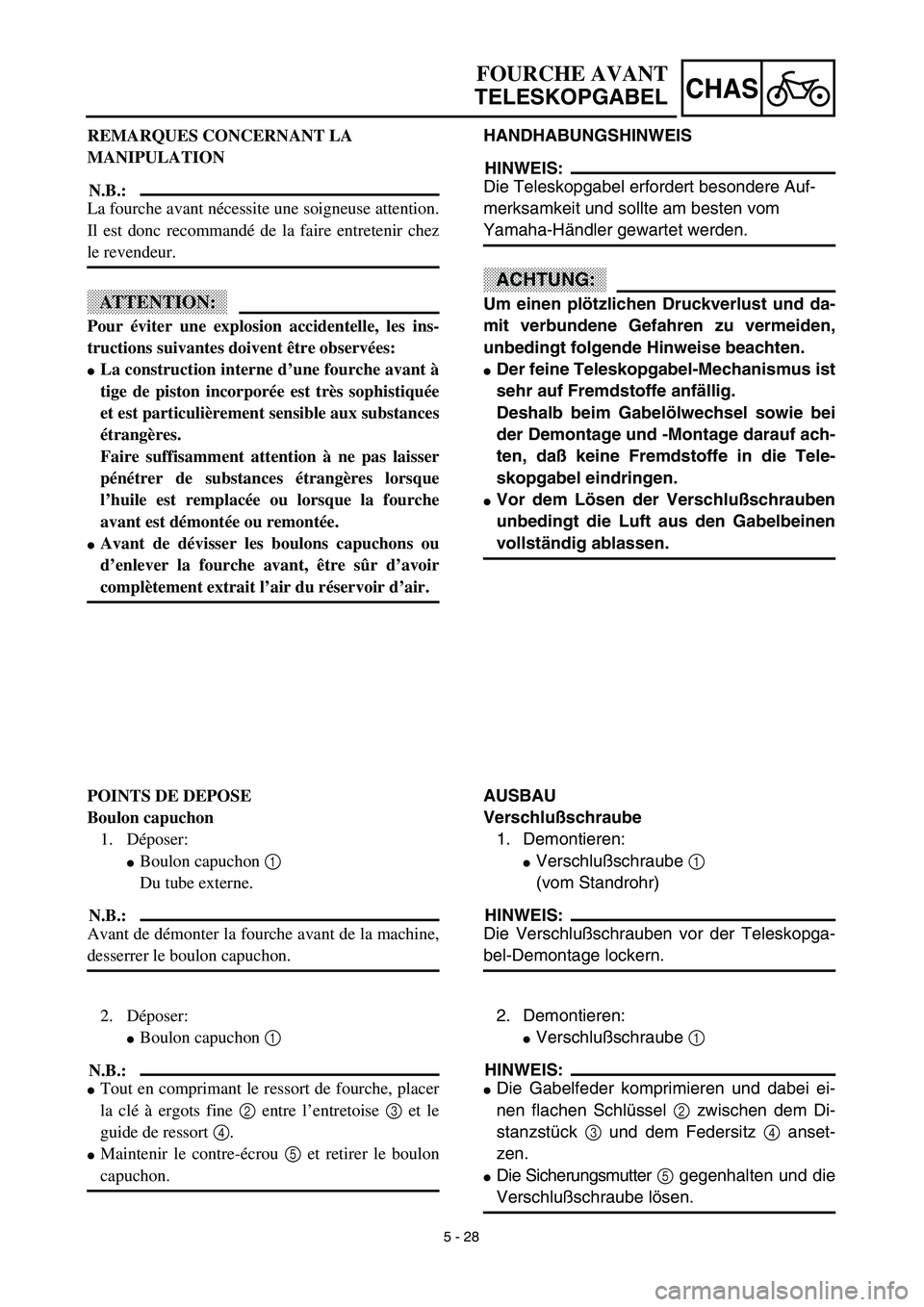

5 - 28
CHAS
FOURCHE AVANT
TELESKOPGABEL
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert besondere Auf-
merksamkeit und sollte am besten vom
Yamaha-Händler gewartet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust und da-
mit verbundene Gefahren zu vermeiden,
unbedingt folgende Hinweise beachten.
Der feine Teleskopgabel-Mechanismus ist
sehr auf Fremdstoffe anfällig.
Deshalb beim Gabelölwechsel sowie bei
der Demontage und -Montage darauf ach-
ten, daß keine Fremdstoffe in die Tele-
skopgabel eindringen.
Vor dem Lösen der Verschlußschrauben
unbedingt die Luft aus den Gabelbeinen
vollständig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
Verschlußschraube 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Teleskopga-
bel-Demontage lockern.
2. Demontieren:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und dabei ei-
nen flachen Schlüssel 2 zwischen dem Di-
stanzstück 3 und dem Federsitz 4 anset-
zen.
Die Sicherungsmutter 5 gegenhalten und die
Verschlußschraube lösen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneuse attention.
Il est donc recommandé de la faire entretenir chez
le revendeur.
ATTENTION:
Pour éviter une explosion accidentelle, les ins-
tructions suivantes doivent être observées:
La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée
et est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche
avant est démontée ou remontée.
Avant de dévisser les boulons capuchons ou
d’enlever la fourche avant, être sûr d’avoir
complètement extrait l’air du réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
Boulon capuchon 1
Du tube externe.
N.B.:
Avant de démonter la fourche avant de la machine,
desserrer le boulon capuchon.
2. Déposer:
Boulon capuchon 1
N.B.:
Tout en comprimant le ressort de fourche, placer
la clé à ergots fine 2 entre l’entretoise 3 et le
guide de ressort 4.
Maintenir le contre-écrou 5 et retirer le boulon
capuchon.

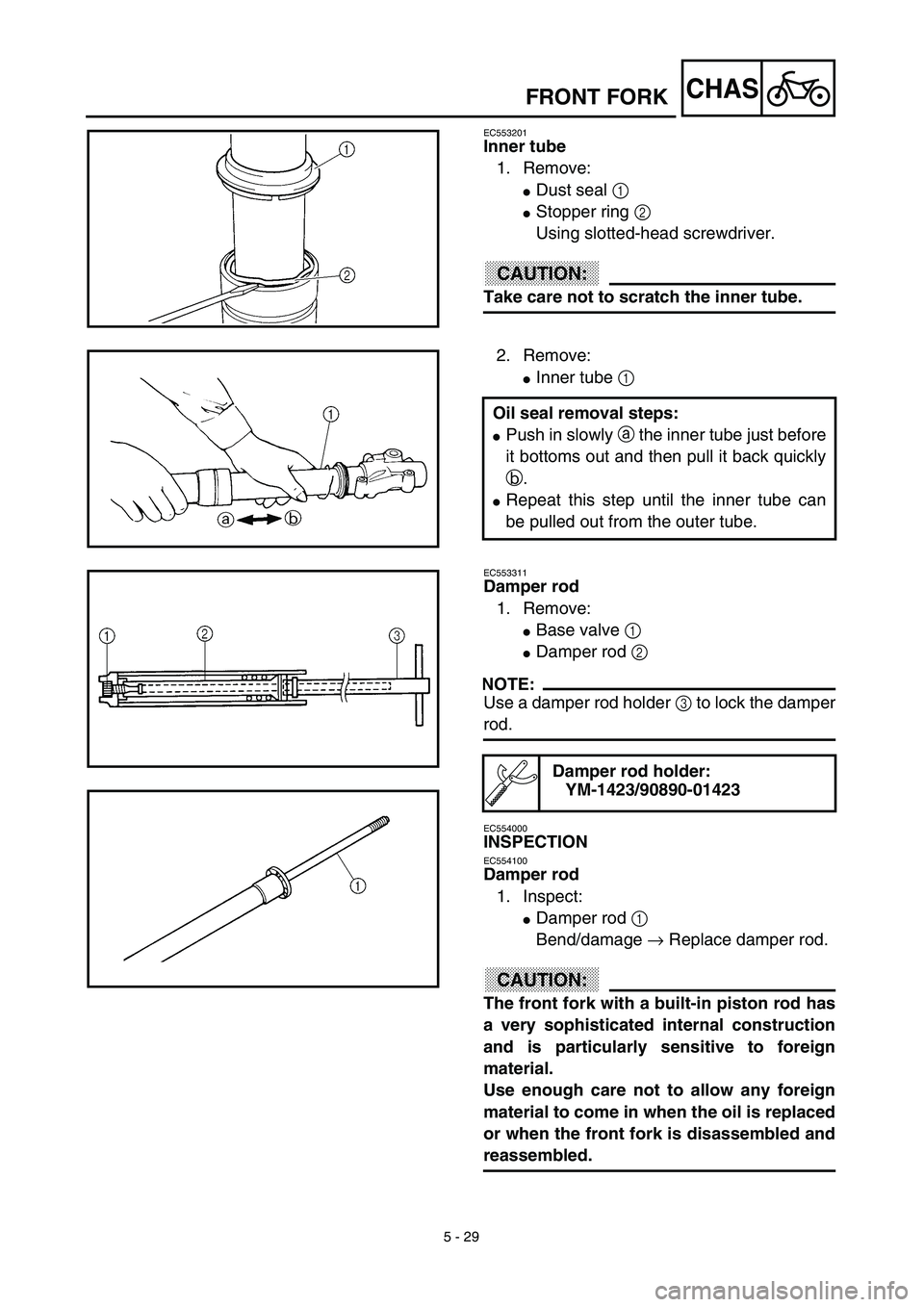

5 - 29
CHAS
EC553201
Inner tube
1. Remove:
Dust seal 1
Stopper ring 2
Using slotted-head screwdriver.
ACHTUNG:CAUTION:
Take care not to scratch the inner tube.
2. Remove:
Inner tube 1
Oil seal removal steps:
Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
Repeat this step until the inner tube can
be pulled out from the outer tube.
EC553311
Damper rod
1. Remove:
Base valve 1
Damper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
Damper rod 1
Bend/damage → Replace damper rod.
ACHTUNG:CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
Damper rod holder:
YM-1423/90890-01423
FRONT FORK

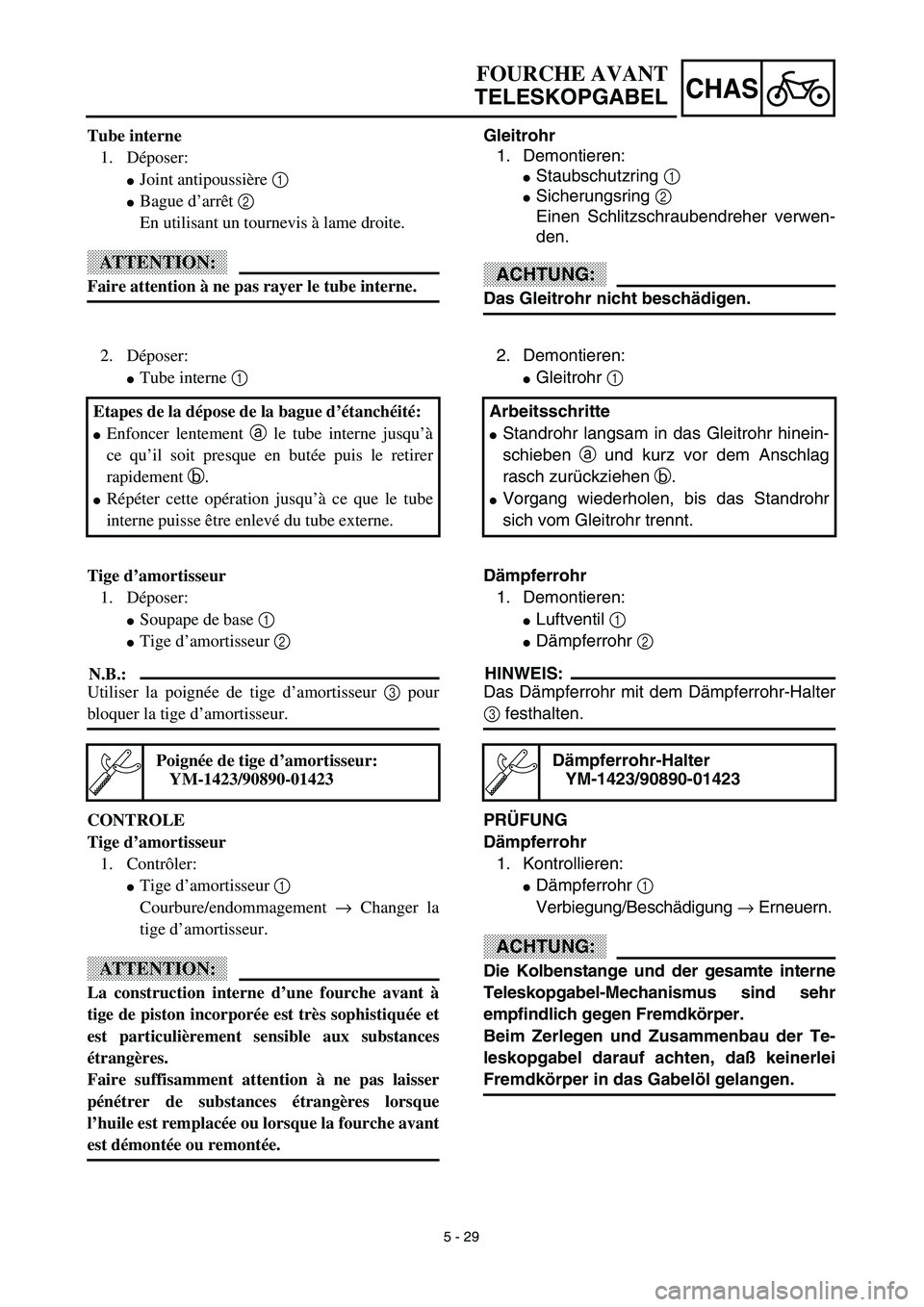

5 - 29
CHAS
Gleitrohr
1. Demontieren:
Staubschutzring 1
Sicherungsring 2
Einen Schlitzschraubendreher verwen-
den.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
FOURCHE AVANT
TELESKOPGABEL
Tube interne
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
En utilisant un tournevis à lame droite.
ATTENTION:
Faire attention à ne pas rayer le tube interne.
2. Demontieren:
Gleitrohr 1
Arbeitsschritte
Standrohr langsam in das Gleitrohr hinein-
schieben a und kurz vor dem Anschlag
rasch zurückziehen b.
Vorgang wiederholen, bis das Standrohr
sich vom Gleitrohr trennt.
Dämpferrohr
1. Demontieren:
Luftventil 1
Dämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpferrohr-Halter
3 festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung → Erneuern.
ACHTUNG:
Die Kolbenstange und der gesamte interne
Teleskopgabel-Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Zerlegen und Zusammenbau der Te-
leskopgabel darauf achten, daß keinerlei
Fremdkörper in das Gabelöl gelangen.
Dämpferrohr-Halter
YM-1423/90890-01423
2. Déposer:
Tube interne 1
Etapes de la dépose de la bague d’étanchéité:
Enfoncer lentement a le tube interne jusqu’à
ce qu’il soit presque en butée puis le retirer
rapidement b.
Répéter cette opération jusqu’à ce que le tube
interne puisse être enlevé du tube externe.
Tige d’amortisseur
1. Déposer:
Soupape de base 1
Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur 3 pour
bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
Tige d’amortisseur 1
Courbure/endommagement → Changer la
tige d’amortisseur.
ATTENTION:
La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée et
est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche avant
est démontée ou remontée.
Poignée de tige d’amortisseur:
YM-1423/90890-01423

5 - 30
CHAS

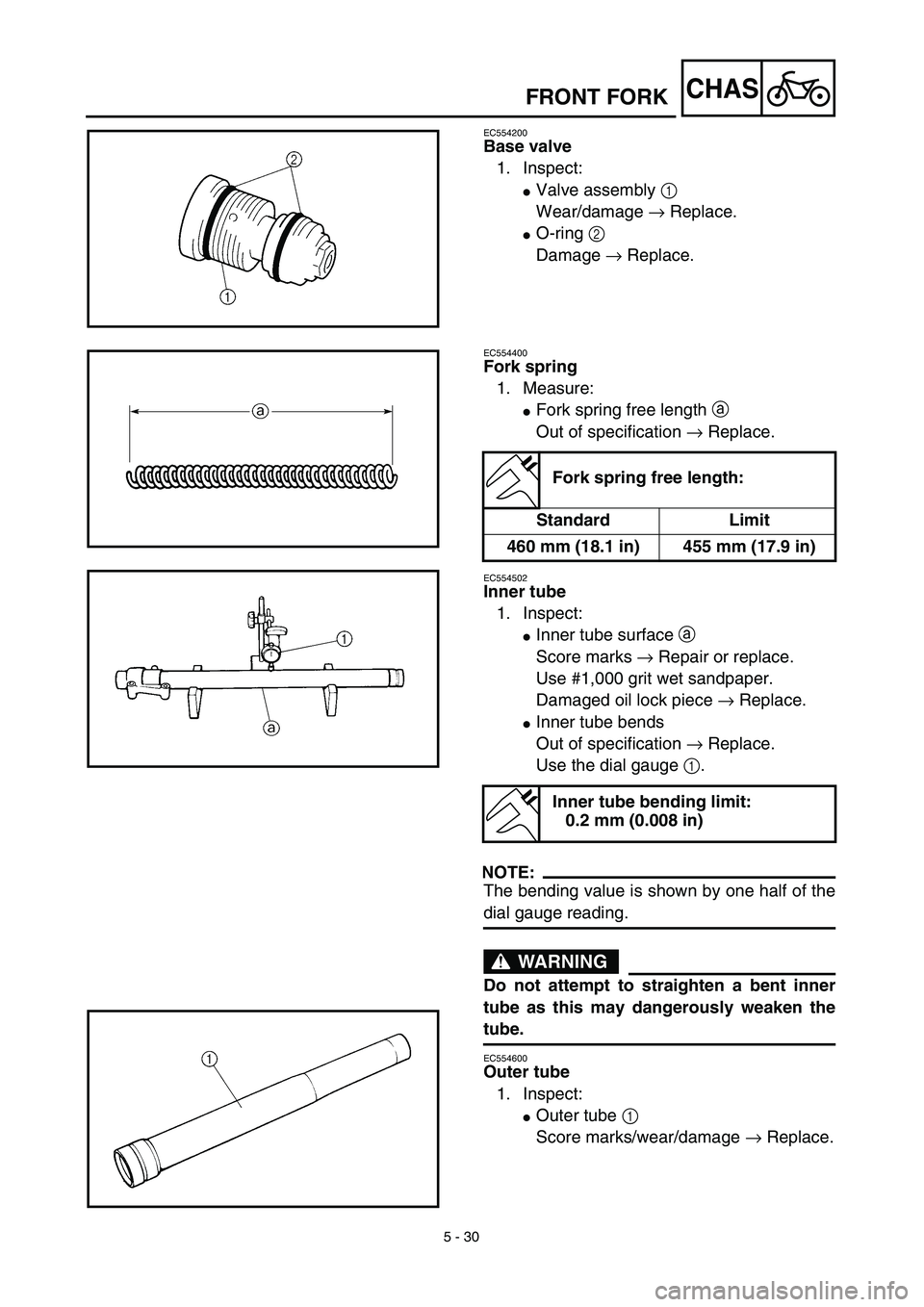

EC554200
Base valve
1. Inspect:
Valve assembly 1
Wear/damage → Replace.
O-ring 2
Damage → Replace.
EC554400
Fork spring
1. Measure:
Fork spring free length a
Out of specification → Replace.
EC554502
Inner tube
1. Inspect:
Inner tube surface a
Score marks → Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece → Replace.
Inner tube bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
Outer tube 1
Score marks/wear/damage → Replace.
Fork spring free length:
Standard Limit
460 mm (18.1 in) 455 mm (17.9 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK
