EINFAHRVORSCHRIFTEN
1. Vor dem Anlassen des Motors volltan-
ken.
2. Die “ROUTINEKONTROLLE VOR
FAHRTBEGINN” ausführen.
3. Den Motor anlassen und warmlaufen las-
sen. Dabei die Leerlaufdrehzahl überwa-
chen und die Funktion der Bedienungs-
elemente sowie des Motorstoppschalters
“ENGINE STOP” prüfen. Innerhalb der
nächsten fünf Minuten den Motor wieder
anlassen und die folgenden Schritte aus-
führen.
4. Die Maschine fünf bis acht Minuten lang
bei mäßiger Gasdrehgrifföffnung in den
unteren Gängen fahren.
5. Den Motorbetrieb etwa eine Stunde lang
bei 1/4 bis 1/2 geöffnetem Gasdrehgriff
(niedrige bis mittlere Geschwindigkeit)
überprüfen.
6. Den Motor erneut anlassen und den Mo-
torbetrieb im gesamten Betriebsbereich
überprüfen. Den Motor abschalten und
noch einmal anlassen und die Maschine
10 bis 15 Minuten betreiben. Danach ist
die Maschine für Rennen einsatzbereit.
ACHTUNG:
Nach dem Einfahren und vor jedem Ren-
nen die Schraubverbindungen gemäß der
Tabelle “ANZUGSMOMENTE KONTROL-
LIEREN” auf festen Sitz prüfen und vor-
schriftsmäßig anziehen.
Nach der Erneuerung eines der folgenden
Teile muß die Maschine erneut eingefah-
ren werden.
- ZYLINDER UND KURBELWELLE
Etwa eine Stunde Einfahrzeit
- KOLBEN, KOLBENRINGE, VENTILE,
NOKKENWELLEN UND -RÄDER:
Etwa 30 Minuten Einfahrzeit bei oder un-
ter Halbgas (Sorgfältig den Motorbetrie-
büberprüfen.)
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
PROCEDURE DE RODAGE
1. Avant de mettre le moteur en marche, faire le
plein d’essence.
2. Effectuer les contrôles avant utilisation de la
machine.
3. Lancer le moteur et le laisser se réchauffer.
Vérifier le régime de ralenti, le fonctionnement
des commandes et l’efficacité du bouton
d’arrêt du moteur “ENGINE STOP”. Remettre
ensuite le moteur en marche et vérifier son
fonctionnement dans les 5 minutes maximum.
4. Piloter la machine sur les rapports inférieurs
et à régime modéré durant les cinq à huit pre-
mières minutes. S’arrêter et vérifier l’état de
la bougie; elle devrait donner des indices de
richesse durant le rodage.
5. Vérifier le fonctionnement du moteur à une
ouverture des gaz de 1/4 à 1/2 (petite à
moyenne vitesse) pendant environ 1 heure.
6. Remettre le moteur en marche et vérifier son
fonctionnement à tous les régimes. Arrêter et
vérifier la bougie. Relancer le moteur et pilo-
ter la machine pendant 10 à 15 minutes sup-
plémentaires. Elle sera alors prête pour la
course.
ATTENTION:
Après le rodage ou avant chaque course, il faut
vérifier toutes les fixations et serrages comme
indiqué dans “POINTS DE VERIFICATION
DE COUPLE DE SERRAGE”.
Serrer toutes ces fixations comme requis.
Après avoir remplacé les pièces suivantes, un
nouveau rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Une heure environ de rodage est nécessaire.
PISTONS, SEGMENTS, SOUPAPES, ARBRES
A CAMES:
Ces pièces nécessitent un rodage de 30 minutes
environ à une ouverture des gaz de maximum
1/2. Surveiller attentivement l’état du moteur
pendant la marche.
1 - 21

GEN
INFO
1 - 22
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.
Frame to rear frame
Fuel tank to frame
Silencer to rear frame
Frame to engine
Engine bracket to engine
Engine bracket to frame
Steering shaft to frame
Steering shaft to handle crown
Handle crown to handlebar
Front fork to handle crown
Front fork to under bracket
Assembly of links
Link to frame
Link to shock absorber
Link to swingarm
Shock absorber to frame
Tightening of pivot shaft
Tightening of front axle
Tightening of axle holder
Tightening of rear axle
Wheel to sprocket
Caliper to front fork
Brake disc to wheel
Tightening of union bolt
Master cylinder to handlebar
Tightening of air bleeder
Brake pedal to frame
Brake disc to wheel
Tightening of union bolt
Master cylinder to frame
Tightening of air bleeder
Fuel tank to fuel cock
Tightening of oil hose clamp Frame construction
Combined seat and tank
Exhaust system
Engine mounting
Steering Steering shaft to
handlebar
Suspension Front Steering shaft to front
fork
Rear For link type
Rear Installation of shock
absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel system
Lubrication system

GEN
INFO

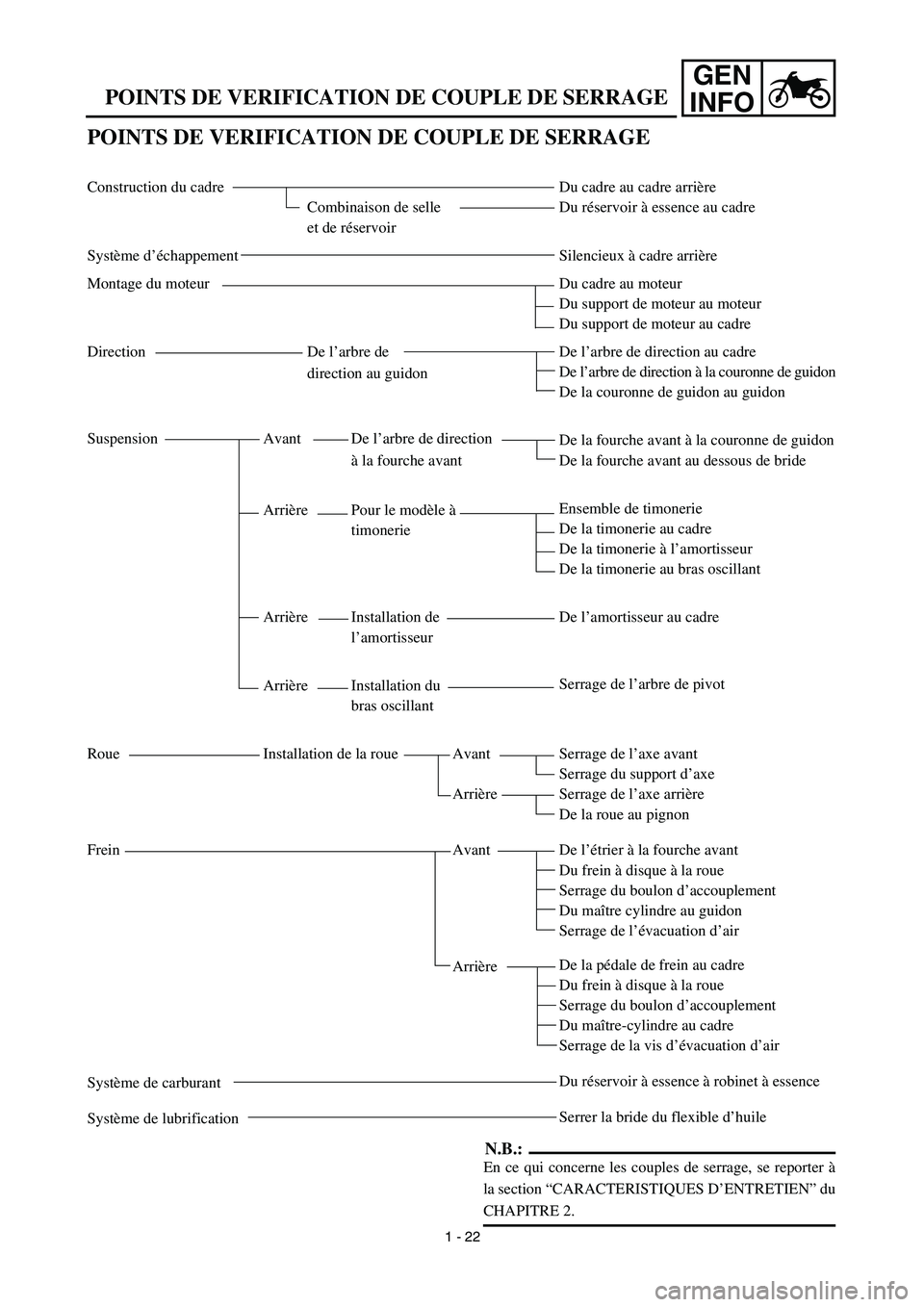

POINTS DE VERIFICATION DE COUPLE DE SERRAGEPOINTS DE VERIFICATION DE COUPLE DE SERRAGE
1 - 22
Construction du cadre
Combinaison de selle
et de réservoir
Système d’échappement
Montage du moteur
Direction De l’arbre de
direction au guidon
Suspension Avant De l’arbre de direction
à la fourche avant
Arrière Pour le modèle à
timonerie
Arrière Installation de
l’amortisseur
Arrière Installation du
bras oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Système de carburant
Système de lubrificationDu cadre au cadre arrière
Du réservoir à essence au cadre
Silencieux à cadre arrière
Du cadre au moteur
Du support de moteur au moteur
Du support de moteur au cadre
De l’arbre de direction au cadre
De l’arbre de direction à la couronne de guidon
De la couronne de guidon au guidon
De la fourche avant à la couronne de guidon
De la fourche avant au dessous de bride
Ensemble de timonerie
De la timonerie au cadre
De la timonerie à l’amortisseur
De la timonerie au bras oscillant
De l’amortisseur au cadre
Serrage de l’arbre de pivot
Serrage de l’axe avant
Serrage du support d’axe
Serrage de l’axe arrière
De la roue au pignon
De l’étrier à la fourche avant
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître cylindre au guidon
Serrage de l’évacuation d’air
De la pédale de frein au cadre
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître-cylindre au cadre
Serrage de la vis d’évacuation d’air
Du réservoir à essence à robinet à essence
Serrer la bride du flexible d’huile
N.B.:
En ce qui concerne les couples de serrage, se reporter à
la section “CARACTERISTIQUES D’ENTRETIEN” du
CHAPITRE 2.

GEN
INFO

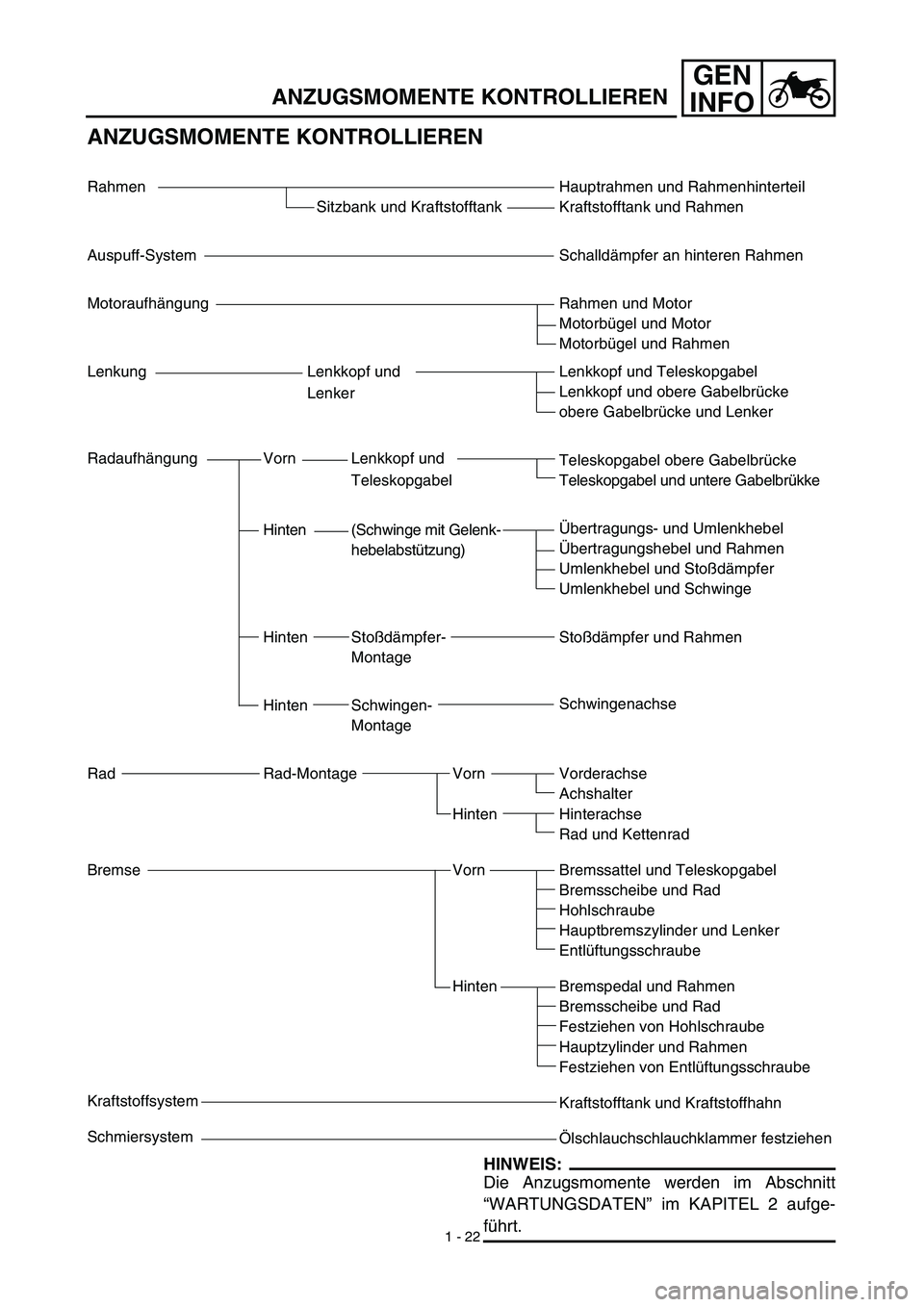

ANZUGSMOMENTE KONTROLLIEREN
ANZUGSMOMENTE KONTROLLIEREN
Rahmen
Sitzbank und Kraftstofftank
Auspuff-System
Motoraufhängung
Lenkung Lenkkopf und
Lenker
Radaufhängung Vorn Lenkkopf und
Teleskopgabel
Hinten (Schwinge mit Gelenk-
hebelabstützung)
Hinten Stoßdämpfer-
Montage
Hinten Schwingen-
Montage
Rad Rad-Montage Vorn
Hinten
Bremse Vorn
Hinten
Kraftstoffsystem
SchmiersystemHauptrahmen und Rahmenhinterteil
Kraftstofftank und Rahmen
Schalldämpfer an hinteren Rahmen
Rahmen und Motor
Motorbügel und Motor
Motorbügel und Rahmen
Lenkkopf und Teleskopgabel
Lenkkopf und obere Gabelbrücke
obere Gabelbrücke und Lenker
Teleskopgabel obere Gabelbrücke
Teleskopgabel und untere Gabelbrükke
Übertragungs- und Umlenkhebel
Übertragungshebel und Rahmen
Umlenkhebel und Stoßdämpfer
Umlenkhebel und Schwinge
Stoßdämpfer und Rahmen
Schwingenachse
Vorderachse
Achshalter
Hinterachse
Rad und Kettenrad
Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Hohlschraube
Hauptbremszylinder und Lenker
Entlüftungsschraube
Bremspedal und Rahmen
Bremsscheibe und Rad
Festziehen von Hohlschraube
Hauptzylinder und Rahmen
Festziehen von Entlüftungsschraube
Kraftstofftank und Kraftstoffhahn
Ölschlauchschlauchklammer festziehen
HINWEIS:
Die Anzugsmomente werden im Abschnitt
“WARTUNGSDATEN” im KAPITEL 2 aufge-
führt.1 - 22

GEN
INFO
MEMO

1 - 23
GEN
INFO
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off
the end of the exhaust pipe to prevent
water from entering. A plastic bag
secured with a rubber band may be used
for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush.
Do not apply degreaser to the chain,
sprockets, or wheel axles.
3. Rinse the dirt and degreaser off with a
garden hose; use only enough pressure
to do the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a
soft towel or cloth.
6. Immediately after washing, remove
excess water from the chain with a paper
towel and lubricate the chain to prevent
rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.

GEN
INFONETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
REINIGUNG UND STILLEGUNG
REINIGUNG
Eine regelmäßige, gründliche Wäsche sorgt nicht
nur für gutes Aussehen, sondern verbessert auch
das allgemeine Betriebsverhalten, reduziert Ver-
schleiß und bewirkt somit eine längere Lebens-
dauer und besseren Werterhalt.
1. Vor der Wäsche eine Plastiktüte über die
Schalldämpferöffnung stülpen und mit ei-
nem Gummiband sichern, damit kein
Wasser eindringen kann.
2. Bei stark veröltem Motor mit einem Pinsel
Kaltreiniger auftragen. Jedoch keinen
Kaltreiniger auf Antriebskette, Kettenrä-
der und Radachsen bringen.
3. Schmutz und Kaltreiniger mit einem Was-
serschlauch gründlich abspülen. Dabei
den Wasserdruck möglichst gering halten.
ACHTUNG:
Durch zu hohen Wasserdruck können Wasser
und Verunreinigungen in Radlager, Teleskop-
gabel, Schwingenlager, Bremsen, Getriebe-
dichtungen und elektrische Komponenten
eindringen. Viele teure Reparaturen sind die
Folge falscher Anwendung von Hochdruckrei-
nigern (Dampfstrahler), wie sie z. B. bei Münz-
waschanlagen zu finden sind.
4. Nach dem Abspülen des groben Schmut-
zes alle Oberflächen mit warmem Wasser
und einem milden Reinigungsmittel abwa-
schen. Schwer zugängliche Stellen lassen
sich am besten mit einer alten Zahnbürste
oder einer Flaschenbürste reinigen.
5. Unmittelbar danach das Fahrzeug mit sau-
berem Wasser abspülen und mit einem
Waschleder, sauberen Tuch oder weichen,
saugfähigen Lappen abtrocknen.
6. Die Kette trocknen und sofort schmieren,
um Korrosion zu verhindern.
7. Die Sitzbank mit einem Reiniger für Vinyl-
polster abwischen, damit der Bezug ge-
schmeidig und glänzend bleibt.
NETTOYAGE ET RANGEMENT
NETTOYAGE
Un nettoyage fréquent de la machine améliorera
son aspect, maintiendra ses bonnes performances et
augmentera la durée de service de bon nombre de
ses composants.
1. Avant de laver la moto, boucher la sortie du
pot d’échappement pour éviter toute pénétra-
tion d’eau. Un sachet en plastique retenu par
un élastique fera l’affaire.
2. Si le moteur est fortement encrassé, appliquer
un peu de dégraissant au pinceau. Eviter tout
contact avec la chaîne, ses pignons et les axes
de roue.
3. Rincer la boue et le dégraissant avec un tuyau
d’arrosage, en utilisant juste la pression suffi-
sante.
ATTENTION:
Une pression excessive risque de provoquer des
infiltrations d’eau dans les roulements des
roues, la fourche avant, des freins et les joints de
la transmission. Noter que bien des notes de
réparation onéreuses ont résulté de l’emploi
abusif des vaporisateurs de détergent à haute
pression, tels que ceux qui équipent les laveries
automatiques de voitures.
4. Après avoir chassé la majeure partie de la
boue, laver toutes les surfaces avec de l’eau
chaude et un détergent neutre. Utiliser une
vieille brosse à dents pour atteindre les
endroits difficiles d’accès.
5. Rincer immédiatement l’engin avec de l’eau
propre et sécher toutes les surfaces avec un
chiffon doux.
6. Immédiatement après le lavage, éliminer
l’excès d’eau de la chaîne avec des mouchoirs
en papier et lubrifier la chaîne pour éviter
qu’elle ne rouille.
7. Nettoyer la selle avec un produit pour meu-
bles rembourrés pour que sa housse reste sou-
ple et brillante.
1 - 23

1 - 24
GEN
INFO
CLEANING AND STORAGE
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid com-
bination cleaner-waxes, as they may con-
tain abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the
carburetor float bowl.
2. Remove the spark plug, pour a table-
spoon of SAE 10W-30 motor oil in the
spark plug hole, and reinstall the plug.
With the engine stop switch pushed in,
kick the engine over several times to coat
the cylinder walls with oil.
3. Remove the drive chain, clean it thor-
oughly with solvent, and lubricate it.
Reinstall the chain or store it in a plastic
bag tied to the frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe
outlet to prevent moisture from entering.
7. If the machine is to be stored in a humid
or salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do
not apply oil to rubber parts or the seat
cover.
NOTE:
Make any necessary repairs before the
machine is stored.

GEN
INFONETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
8. Lack- und Chromflächen können mit Auto-
wachs poliert werden. Kombinierte Reini-
ger und Polituren sind zu vermeiden, da sie
oft Scheuermittel enthalten, die den Lack
auf Tank und Verkleidungsteilen beschädi-
gen würden.
9. Nach der Wäsche den Motor anlassen
und warmlaufen lassen.
STILLEGUNG
Vor einer mehr als zweimonatigen Stillegung
sollten einige Schutzvorkehrungen getroffen
werden, um Schäden zu verhindern. Das
Fahrzeug zuerst gründlich reinigen und dann
folgendermaßen zur Stillegung vorbereiten:
1. Kraftstofftank, Kraftstoffleitungen und
Vergaser-Schwimmerkammer entleeren.
2. Die Zündkerze herausschrauben, unge-
fähr einen Teelöffel Motoröl in die Ker-
zenbohrung geben und die Zündkerze
wieder hineinschrauben. Bei gedrücktem
Motorstoppschalter den Kickstarter mehr-
mals durchtreten, um das Öl in der Zylin-
derlaufbuchse zu verteilen.
3. Die Antriebskette lösen, gründlich reini-
gen und dann schmieren. Die Kette wie-
der montieren oder in einem am Rahmen
befestigten Plastikbeutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbocken, um beide
Räder vom Boden abzuheben.
6. Eine Plastiktüte über die Schalldämpfer-
öffnung stülpen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuchter oder
salzhaltiger Luft auf alle Metalloberflä-
chen einen dünnen Ölfilm auftragen. Je-
doch niemals Gummiteile oder den Sitz-
bankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Stillegung
ausführen. 8. Un encaustique pour automobile peut être
appliqué sur toutes les surfaces peintes et
chromées. Eviter les liquides de nettoyage à
encaustique, car ils contiennent de l’abrasif.
9. Les opérations ci-dessus terminées, lancer le
moteur et le laisser tourner pendant quelques
minutes.
RANGEMENT
Si l’on remise la machine pour 60 jours ou plus, il
faut prendre des mesures de conservation pour évi-
ter sa détérioration. Après un nettoyage soigné, pré-
parer la machine de la manière suivante:
1. Vider le réservoir, les conduites d’essence et
la cuve du carburateur.
2. Déposer la bougie, verser une cuillère à soupe
d’huile moteur SAE 10W-30 dans le trou de
bougie, et la remettre en place. Coupe-circuit
à la position arrêt, donner plusieurs coups de
pédale pour enduire le cylindre d’huile.
3. Déposer la chaîne, la nettoyer soigneusement
au dissolvant et lubrifier. Remonter la chaîne
ou la ranger dans un sachet plastique fermé
fixé au cadre.
4. Lubrifier tous les câbles de commande.
5. Mettre le cadre sur plots pour soulever les
roues du sol.
6. Fixer un sachet plastique sur la sortie du pot
d’échappement pour éviter l’introduction
d’humidité.
7. Si la machine est placée dans une atmosphère
humide ou marine, enduire toutes les surfaces
métalliques nues d’une fine couche d’huile.
Ne pas appliquer d’huile sur les parties en
caoutchouc ou sur la selle.
N.B.:
Avant de ranger la machine, effectuer toutes les
réparations en souffrance.
1 - 24

SPEC

2 - 1
GENERAL SPECIFICATIONS
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ450FR (USA)
YZ450F (EUROPE)
YZ450F(R) (CDN, AUS, NZ, ZA)
Model code number: 5TA1 (USA)
5TA2 (EUROPE)
5TA4 (CDN, AUS, NZ, ZA)
Dimensions:
Overall length 2,171 mm (85.5 in)
Overall width 827 mm (32.6 in)
Overall height 1,303 mm (51.3 in)
Seat height 995 mm (39.2 in)
Wheelbase 1,485 mm (58.5 in)
Minimum ground clearance 371 mm (14.6 in)
Basic weight:
With oil and full fuel tank 113.0 kg (249 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 449 cm
3

(15.8 Imp oz, 15.2 US oz)
Bore
×
stroke 95.0
×
63.4 mm (3.74
×
2.50 in)
Compression ratio 12.5 : 1
Starting system Kick starter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
At 5 ˚C (40 ˚F) or higher
Å

Yamalube 4 (20W-40) or SAE 20W-40 type SG
motor oil (Non-Friction modified)
At 15 ˚C (60 ˚F) or lower
ı

Yamalube 4 (10W-30) or SAE 10W-30 type SG
motor oil (Non-Friction modified) and/or
Yamalube 4-R (15W-50) (Non-Friction modi-
fied)
(Except for USA and CDN)
API “SG” or higher grade
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40
