YAMAHA YZ450F 2003 Notices Demploi (in French)

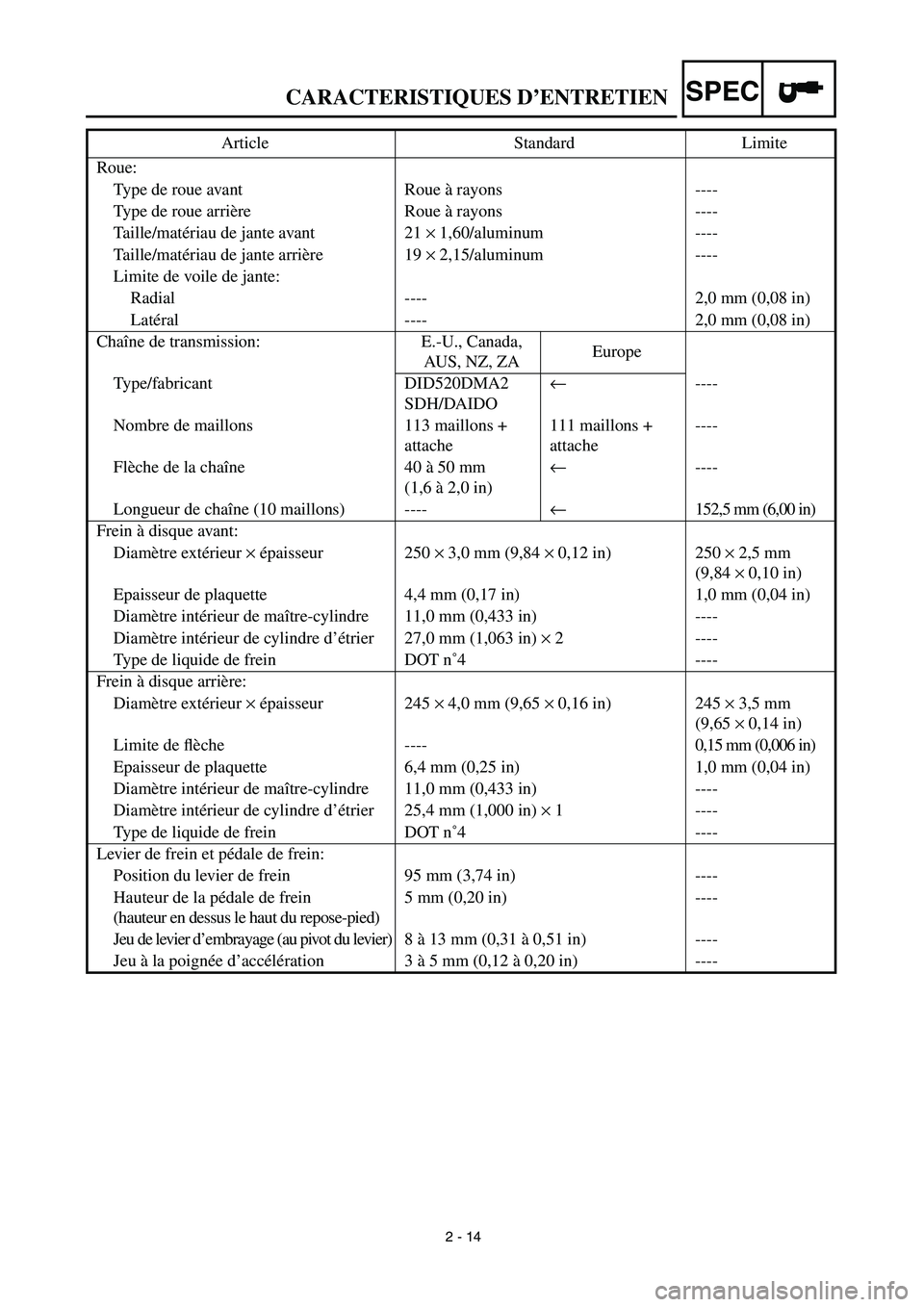

2 - 14
CARACTERISTIQUES D’ENTRETIENSPEC
Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de jante avant 21 × 1,60/aluminum ----
Taille/matériau de jante arrière 19 × 2,15/aluminum ----
Limite de voile de jante:
Radial ---- 2,0 mm (0,08 in)
Latéral ---- 2,0 mm (0,08 in)
Chaîne de transmission: E.-U., Canada,
AUS, NZ, ZAEurope
Type/fabricant DID520DMA2
SDH/DAIDO←----
Nombre de maillons 113 maillons +
attache111 maillons +
attache----
Flèche de la chaîne 40 à 50 mm
(1,6 à 2,0 in)←----
Longueur de chaîne (10 maillons) ----←152,5 mm (6,00 in)
Frein à disque avant:
Diamètre extérieur × épaisseur 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n˚4 ----
Frein à disque arrière:
Diamètre extérieur × épaisseur 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de flèche ----0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n˚4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessus le haut du repose-pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du levier) 8 à 13 mm (0,31 à 0,51 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ---- Article Standard Limite

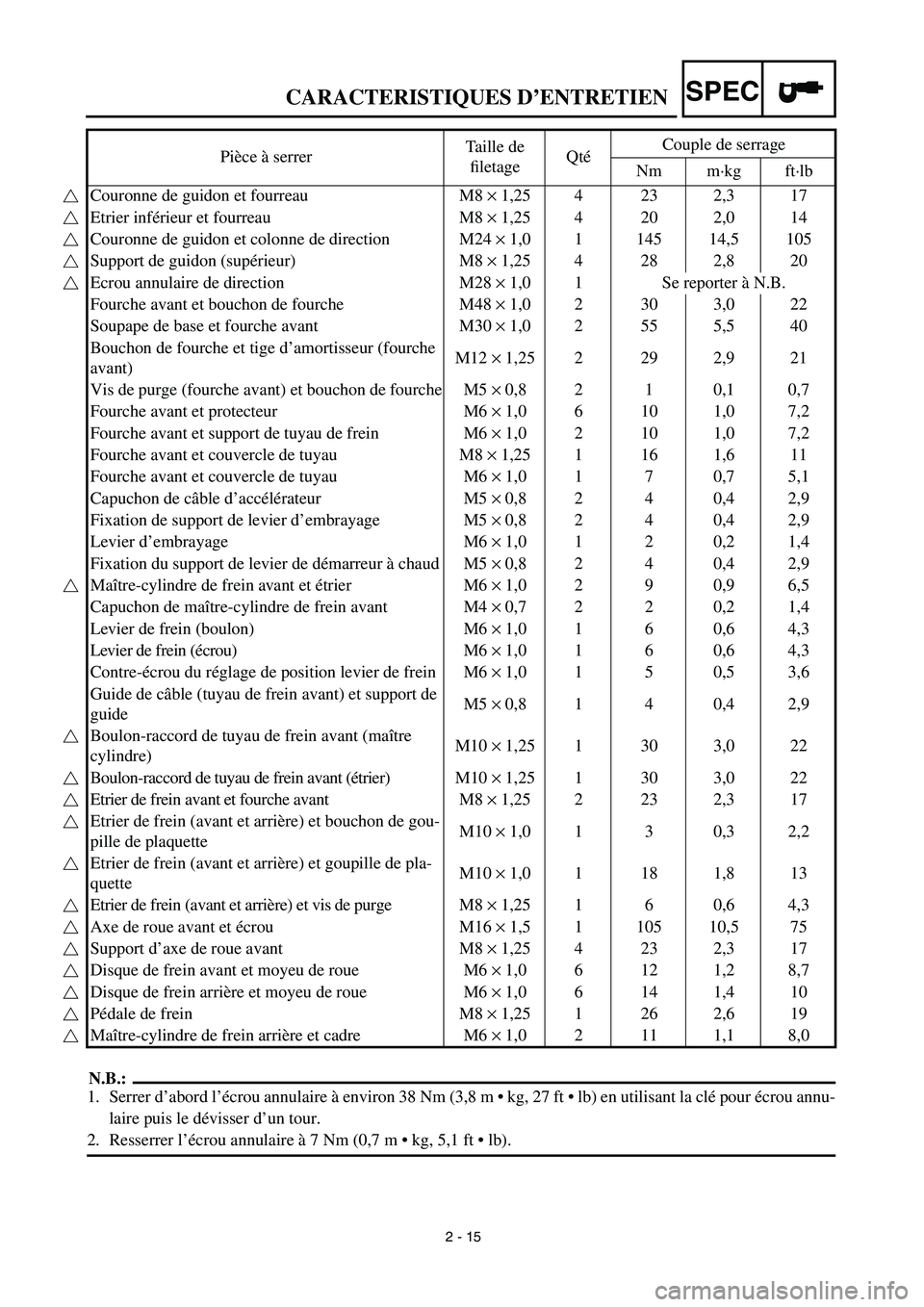

2 - 15
CARACTERISTIQUES D’ENTRETIENSPEC
N.B.:
1. Serrer d’abord l’écrou annulaire à environ 38 Nm (3,8 m • kg, 27 ft • lb) en utilisant la clé pour écrou annu-
laire puis le dévisser d’un tour.
2. Resserrer l’écrou annulaire à 7 Nm (0,7 m • kg, 5,1 ft • lb). Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Couronne de guidon et fourreau M8 × 1,25 4 23 2,3 17
Etrier inférieur et fourreau M8 × 1,25 4 20 2,0 14
Couronne de guidon et colonne de direction M24 × 1,0 1 145 14,5 105
Support de guidon (supérieur) M8 × 1,25 4 28 2,8 20
Ecrou annulaire de direction M28 × 1,0 1 Se reporter à N.B.
Fourche avant et bouchon de fourche M48 × 1,0 2 30 3,0 22
Soupape de base et fourche avant M30 × 1,0 2 55 5,5 40
Bouchon de fourche et tige d’amortisseur (fourche
avant) M12 × 1,25 2 29 2,9 21
Vis de purge (fourche avant) et bouchon de fourche M5 × 0,8 2 1 0,1 0,7
Fourche avant et protecteur M6 × 1,0 6 10 1,0 7,2
Fourche avant et support de tuyau de frein M6 × 1,0 2 10 1,0 7,2
Fourche avant et couvercle de tuyau M8 × 1,25 1 16 1,6 11
Fourche avant et couvercle de tuyau M6 × 1,0 1 7 0,7 5,1
Capuchon de câble d’accélérateur M5 × 0,8 2 4 0,4 2,9
Fixation de support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Levier d’embrayage M6 × 1,0 1 2 0,2 1,4
Fixation du support de levier de démarreur à chaud M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant et étrier M6 × 1,0 2 9 0,9 6,5
Capuchon de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Levier de frein (boulon) M6 × 1,0 1 6 0,6 4,3
Levier de frein (écrou) M6 × 1,0 1 6 0,6 4,3
Contre-écrou du réglage de position levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de câble (tuyau de frein avant) et support de
guideM5 × 0,8 1 4 0,4 2,9
Boulon-raccord de tuyau de frein avant (maître
cylindre)M10 × 1,25 1 30 3,0 22
Boulon-raccord de tuyau de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche avant M8 × 1,25 2 23 2,3 17
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 1 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de pla-
quetteM10 × 1,0 1 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 1 6 0,6 4,3
Axe de roue avant et écrou M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 11 1,1 8,0

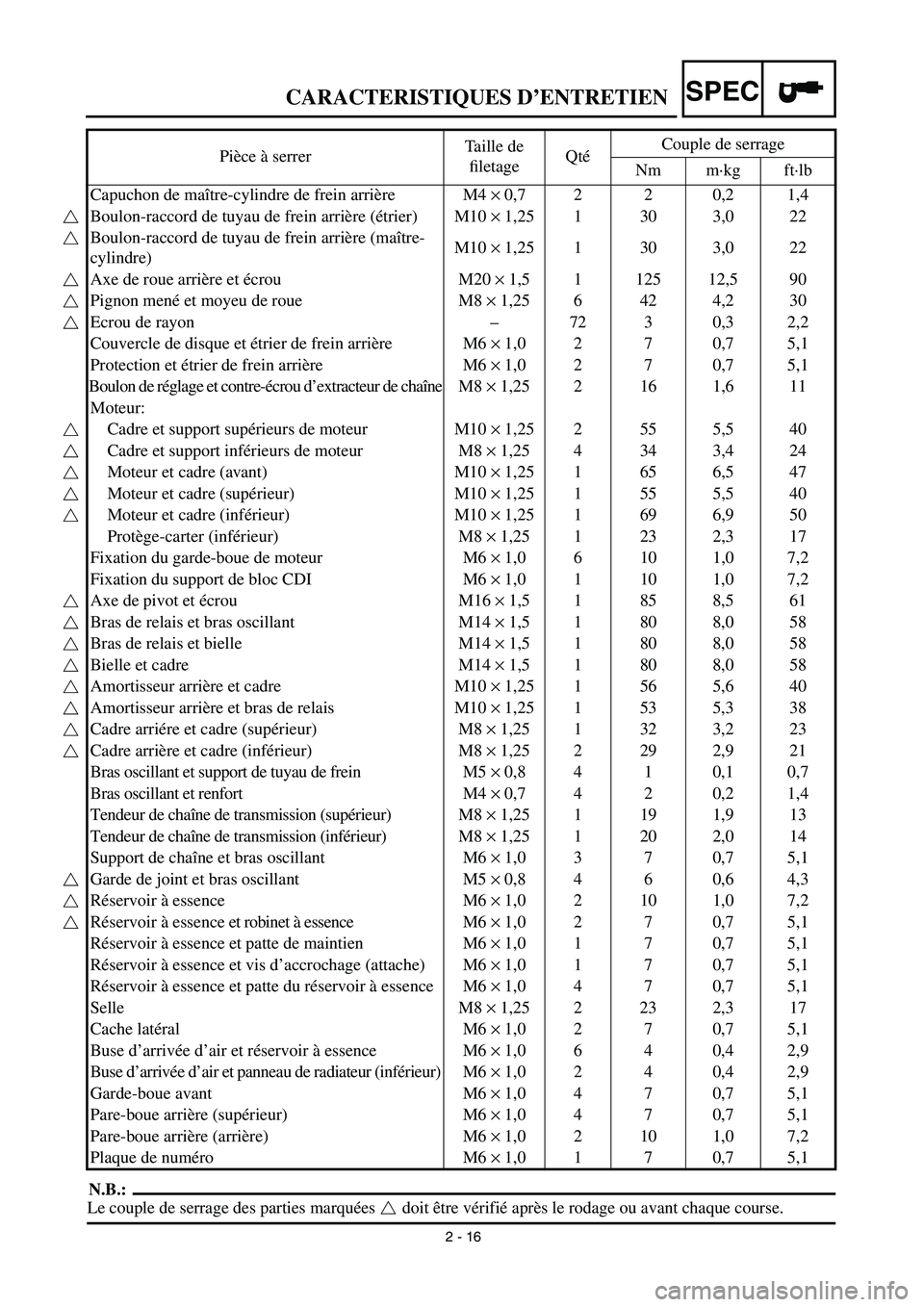

2 - 16
CARACTERISTIQUES D’ENTRETIENSPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Capuchon de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon-raccord de tuyau de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon-raccord de tuyau de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
Axe de roue arrière et écrou M20 × 1,5 1 125 12,5 90
Pignon mené et moyeu de roue M8 × 1,25 6 42 4,2 30
Ecrou de rayon–72 3 0,3 2,2
Couvercle de disque et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Protection et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon de réglage et contre-écrou d’extracteur de chaîne M8 × 1,25 2 16 1,6 11
Moteur:
Cadre et support supérieurs de moteur M10 × 1,25 2 55 5,5 40
Cadre et support inférieurs de moteur M8 × 1,25 4 34 3,4 24
Moteur et cadre (avant) M10 × 1,25 1 65 6,5 47
Moteur et cadre (supérieur) M10 × 1,25 1 55 5,5 40
Moteur et cadre (inférieur) M10 × 1,25 1 69 6,9 50
Protège-carter (inférieur) M8 × 1,25 1 23 2,3 17
Fixation du garde-boue de moteur M6 × 1,0 6 10 1,0 7,2
Fixation du support de bloc CDI M6 × 1,0 1 10 1,0 7,2
Axe de pivot et écrou M16 × 1,5 1 85 8,5 61
Bras de relais et bras oscillant M14 × 1,5 1 80 8,0 58
Bras de relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras de relais M10 × 1,25 1 53 5,3 38
Cadre arriére et cadre (supérieur) M8 × 1,25 1 32 3,2 23
Cadre arrière et cadre (inférieur) M8 × 1,25 2 29 2,9 21
Bras oscillant et support de tuyau de frein M5 × 0,8 4 1 0,1 0,7
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Tendeur de chaîne de transmission (supérieur) M8 × 1,25 1 19 1,9 13
Tendeur de chaîne de transmission (inférieur) M8 × 1,25 1 20 2,0 14
Support de chaîne et bras oscillant M6 × 1,0 3 7 0,7 5,1
Garde de joint et bras oscillant M5 × 0,8 4 6 0,6 4,3
Réservoir à essence M6 × 1,0 2 10 1,0 7,2
Réservoir à essence et robinet à essence M6 × 1,0 2 7 0,7 5,1
Réservoir à essence et patte de maintien M6 × 1,0 1 7 0,7 5,1
Réservoir à essence et vis d’accrochage (attache) M6 × 1,0 1 7 0,7 5,1
Réservoir à essence et patte du réservoir à essence M6 × 1,0 4 7 0,7 5,1
Selle M8 × 1,25 2 23 2,3 17
Cache latéral M6 × 1,0 2 7 0,7 5,1
Buse d’arrivée d’air et réservoir à essence M6 × 1,0 6 4 0,4 2,9
Buse d’arrivée d’air et panneau de radiateur (inférieur) M6 × 1,0 2 4 0,4 2,9
Garde-boue avant M6 × 1,0 4 7 0,7 5,1
Pare-boue arrière (supérieur) M6 × 1,0 4 7 0,7 5,1
Pare-boue arrière (arrière) M6 × 1,0 2 10 1,0 7,2
Plaque de numéro M6 × 1,0 1 7 0,7 5,1

2 - 17
CARACTERISTIQUES D’ENTRETIENSPEC

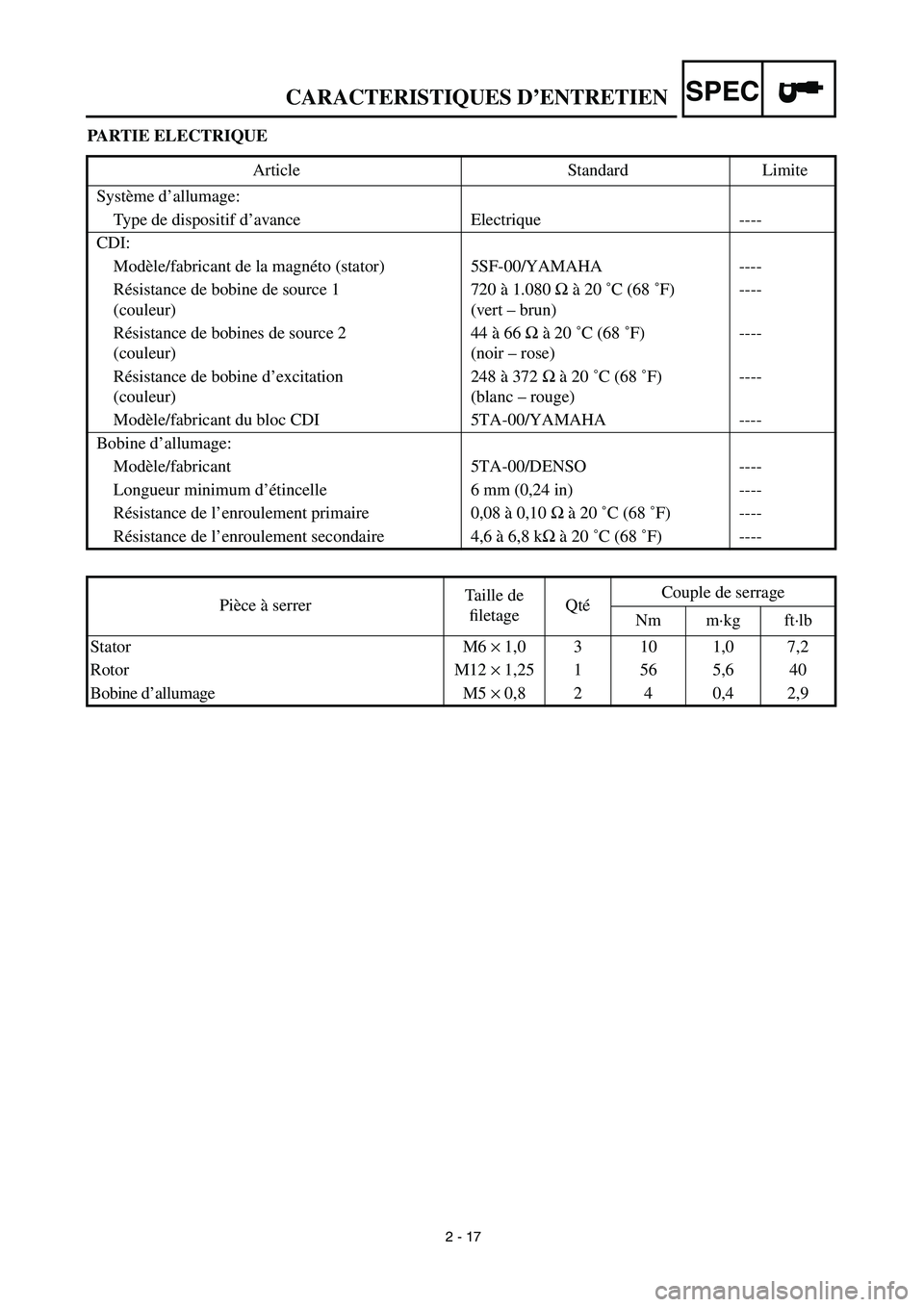

PARTIE ELECTRIQUE
Article Standard Limite
Système d’allumage:
Type de dispositif d’avance Electrique ----
CDI:
Modèle/fabricant de la magnéto (stator) 5SF-00/YAMAHA ----
Résistance de bobine de source 1
(couleur)720 à 1.080 Ω à 20 ˚C (68 ˚F)
(vert – brun)----
Résistance de bobines de source 2
(couleur)44 à 66 Ω à 20 ˚C (68 ˚F)
(noir – rose)----
Résistance de bobine d’excitation
(couleur)248 à 372 Ω à 20 ˚C (68 ˚F)
(blanc – rouge)----
Modèle/fabricant du bloc CDI 5TA-00/YAMAHA ----
Bobine d’allumage:
Modèle/fabricant 5TA-00/DENSO ----
Longueur minimum d’étincelle 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 ˚C (68 ˚F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 ˚C (68 ˚F) ----
Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Stator M6 × 1,0 3 10 1,0 7,2
Rotor M12 × 1,25 1 56 5,6 40
Bobine d’allumage M5 × 0,8 2 4 0,4 2,9

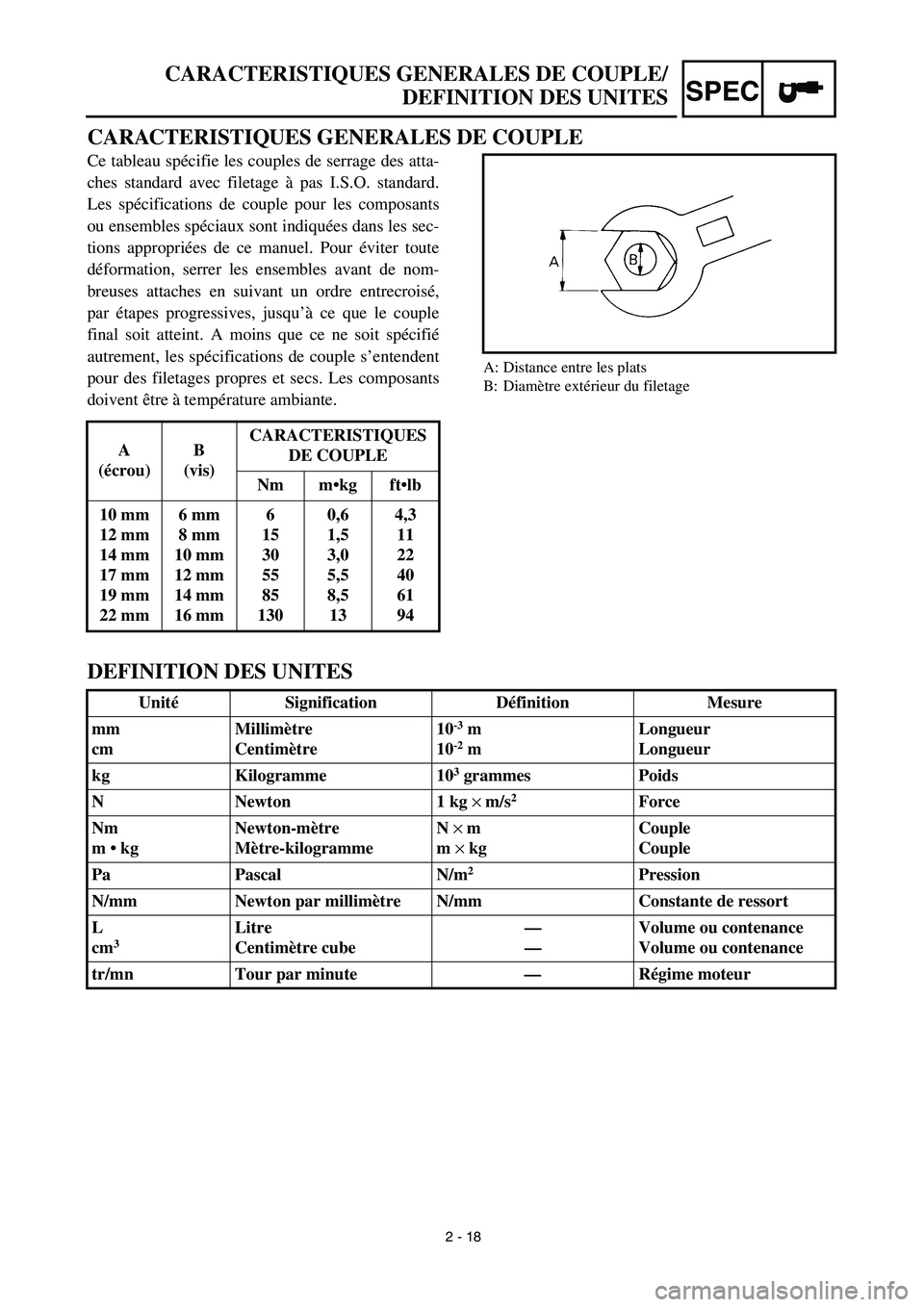

2 - 18
SPEC
CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filetage à pas I.S.O. standard.
Les spécifications de couple pour les composants
ou ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles avant de nom-
breuses attaches en suivant un ordre entrecroisé,
par étapes progressives, jusqu’à ce que le couple
final soit atteint. A moins que ce ne soit spécifié
autrement, les spécifications de couple s’entendent
pour des filetages propres et secs. Les composants
doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filetage
DEFINITION DES UNITES
A
(écrou)B
(vis)CARACTERISTIQUES
DE COUPLE
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmMillimètre
Centimètre10
-3 m
10-2 mLongueur
Longueur
kg Kilogramme 10
3 grammes Poids
N Newton 1 kg × m/s
2 Force
Nm
m • kgNewton-mètre
Mètre-kilogrammeN × m
m × kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Constante de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/mn Tour par minute—Régime moteur
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES

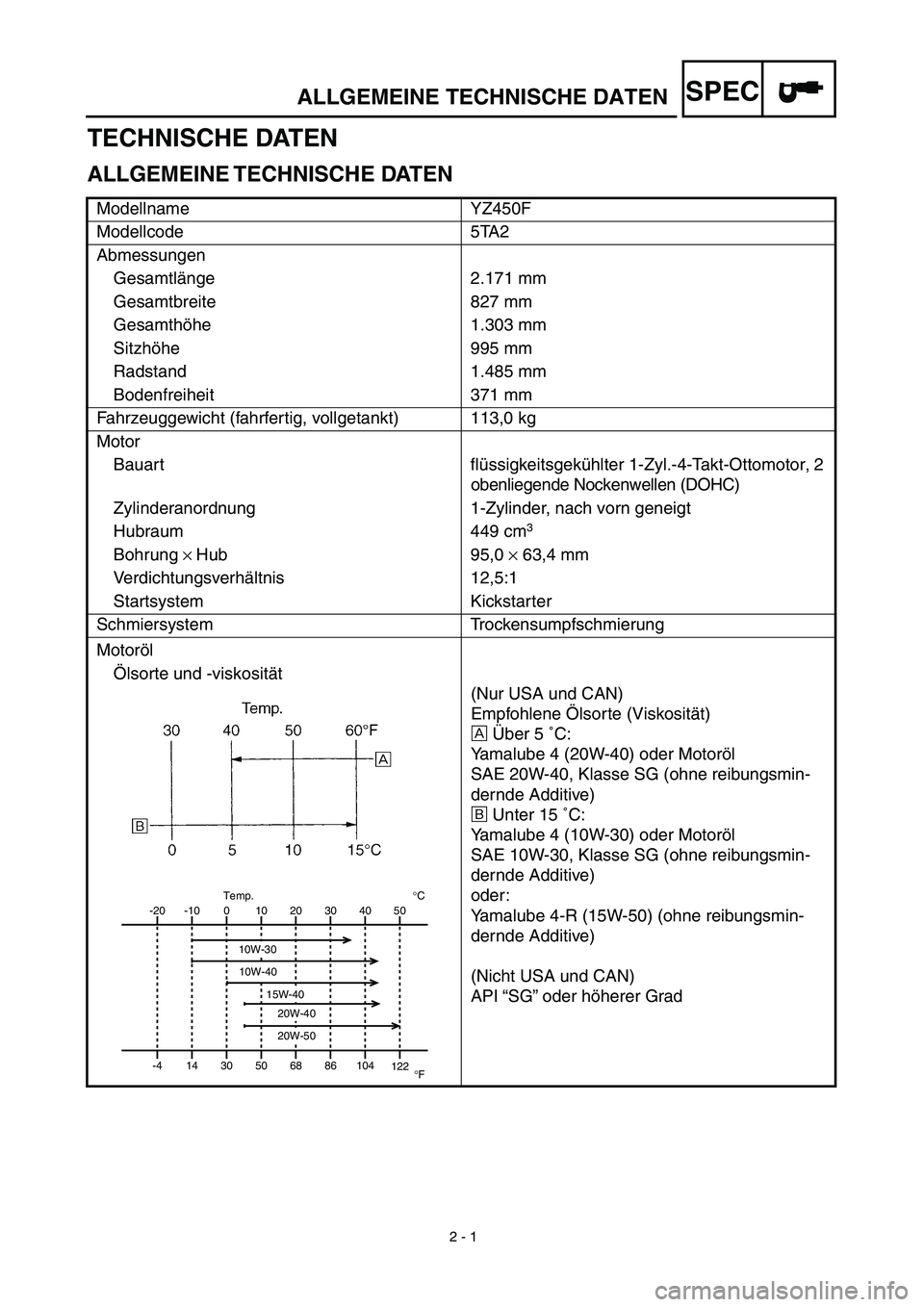

2 - 1
ALLGEMEINE TECHNISCHE DATEN
SPEC

TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellname YZ450F
Modellcode 5TA2
Abmessungen
Gesamtlänge 2.171 mm
Gesamtbreite 827 mm
Gesamthöhe 1.303 mm
Sitzhöhe 995 mm
Radstand 1.485 mm
Bodenfreiheit 371 mm
Fahrzeuggewicht (fahrfertig, vollgetankt) 113,0 kg
Motor
Bauart flüssigkeitsgekühlter 1-Zyl.-4-Takt-Ottomotor, 2
obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, nach vorn geneigt
Hubraum 449 cm
3


Bohrung

×

Hub 95,0
×
63,4 mm
Verdichtungsverhältnis 12,5:1
Startsystem Kickstarter
Schmiersystem Trockensumpfschmierung
Motoröl
Ölsorte und -viskosität
(Nur USA und CAN)
Empfohlene Ölsorte (Viskosität)
Å
Über 5 ˚C:
Yamalube 4 (20W-40) oder Motoröl
SAE 20W-40, Klasse SG (ohne reibungsmin-
dernde Additive)
ı
Unter 15 ˚C:
Yamalube 4 (10W-30) oder Motoröl
SAE 10W-30, Klasse SG (ohne reibungsmin-
dernde Additive)
oder:
Yamalube 4-R (15W-50) (ohne reibungsmin-
dernde Additive)
(Nicht USA und CAN)
API “SG” oder höherer Grad
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

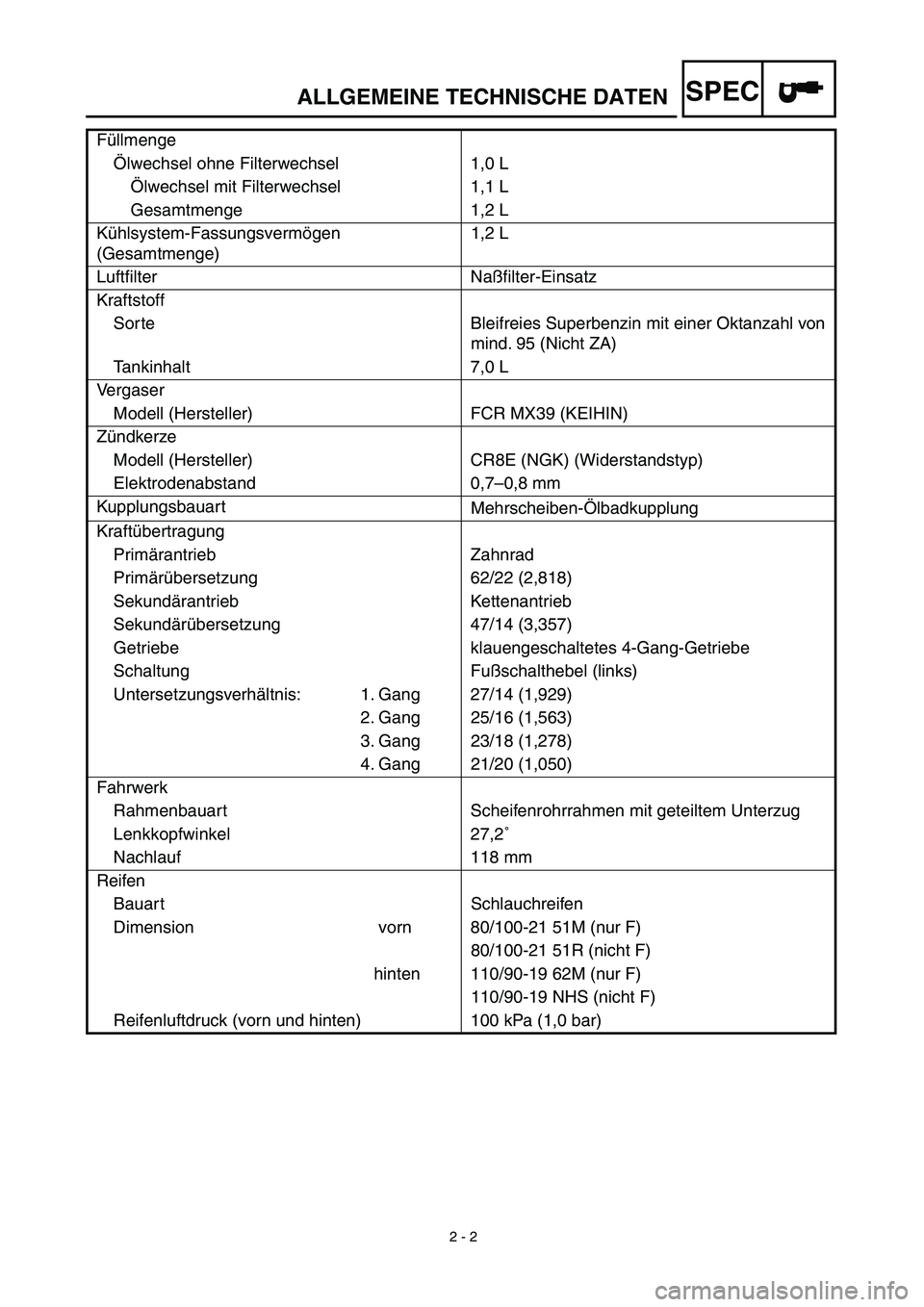

2 - 2
ALLGEMEINE TECHNISCHE DATEN
SPEC

Füllmenge
Ölwechsel ohne Filterwechsel 1,0 L
Ölwechsel mit Filterwechsel 1,1 L
Gesamtmenge 1,2 L
Kühlsystem-Fassungsvermögen
(Gesamtmenge)1,2 L
Luftfilter Naßfilter-Einsatz
Kraftstoff
Sorte Bleifreies Superbenzin mit einer Oktanzahl von
mind. 95 (Nicht ZA)
Tankinhalt 7,0 L
Vergaser
Modell (Hersteller) FCR MX39 (KEIHIN)
Zündkerze
Modell (Hersteller) CR8E (NGK) (Widerstandstyp)
Elektrodenabstand 0,7–0,8 mm
Kupplungsbauart
Mehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Zahnrad
Primärübersetzung 62/22 (2,818)
Sekundärantrieb Kettenantrieb
Sekundärübersetzung 47/14 (3,357)
Getriebe klauengeschaltetes 4-Gang-Getriebe
Schaltung Fußschalthebel (links)
Untersetzungsverhältnis: 1. Gang 27/14 (1,929)
2. Gang 25/16 (1,563)
3. Gang 23/18 (1,278)
4. Gang 21/20 (1,050)
Fahrwerk
Rahmenbauart Scheifenrohrrahmen mit geteiltem Unterzug
Lenkkopfwinkel 27,2˚
Nachlauf 118 mm
Reifen
Bauart Schlauchreifen
Dimension vorn 80/100-21 51M (nur F)
80/100-21 51R (nicht F)
hinten 110/90-19 62M (nur F)
110/90-19 NHS (nicht F)
Reifenluftdruck (vorn und hinten) 100 kPa (1,0 bar)

2 - 3

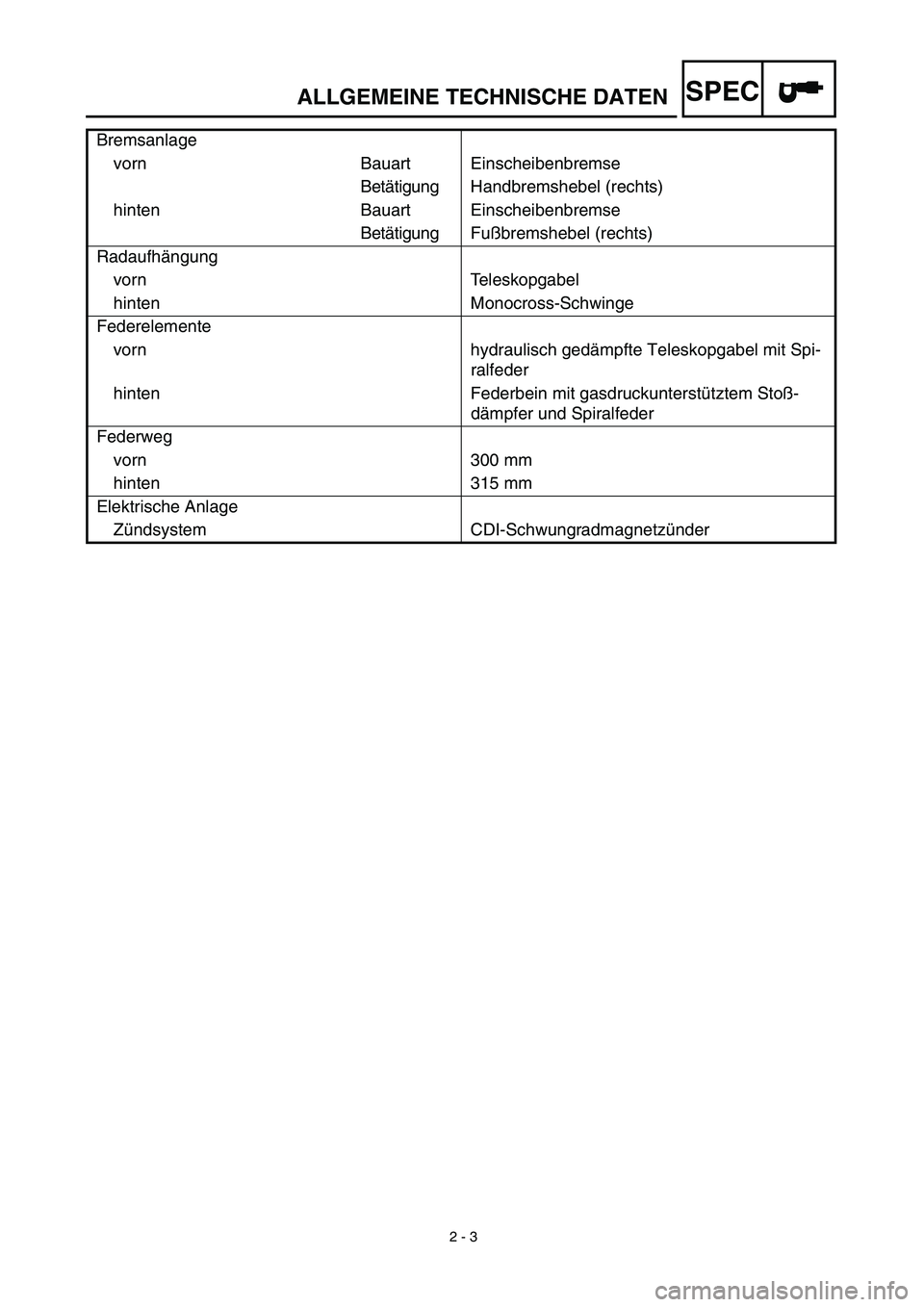

ALLGEMEINE TECHNISCHE DATEN
SPEC

Bremsanlage
vorn Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
hinten Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung
vorn Teleskopgabel
hinten Monocross-Schwinge
Federelemente
vorn hydraulisch gedämpfte Teleskopgabel mit Spi-
ralfeder
hinten Federbein mit gasdruckunterstütztem Stoß-
dämpfer und Spiralfeder
Federweg
vorn 300 mm
hinten 315 mm
Elektrische Anlage
Zündsystem CDI-Schwungradmagnetzünder

2 - 4

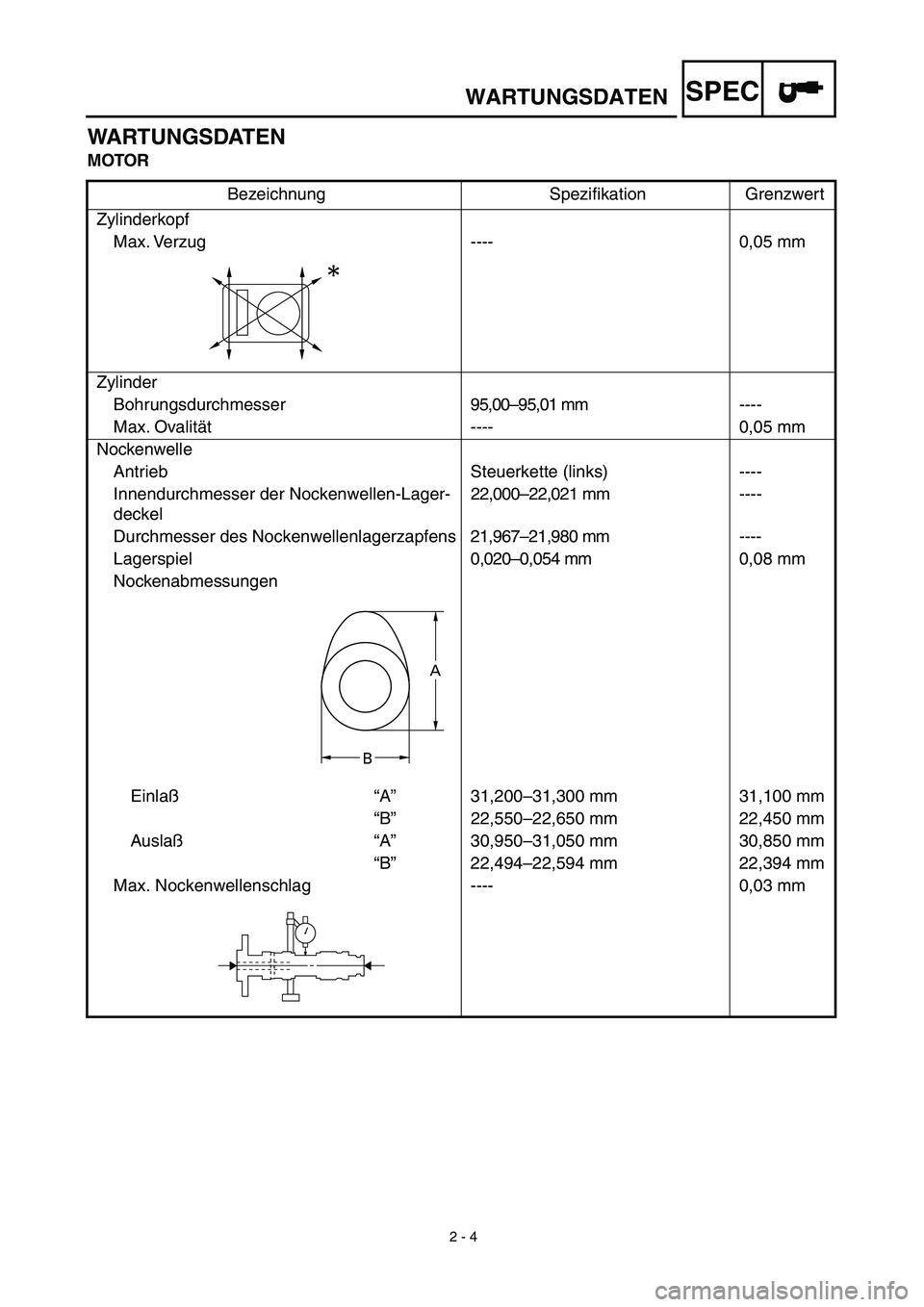

WARTUNGSDATEN
SPEC

WARTUNGSDATEN
MOTOR
Bezeichnung Spezifikation Grenzwert
Zylinderkopf
Max. Verzug ---- 0,05 mm
Zylinder
Bohrungsdurchmesser95,00–95,01 mm----
Max. Ovalität ---- 0,05 mm
Nockenwelle
Antrieb Steuerkette (links) ----
Innendurchmesser der Nockenwellen-Lager-
deckel22,000–22,021 mm----
Durchmesser des Nockenwellenlagerzapfens21,967–21,980 mm----
Lagerspiel0,020–0,054 mm0,08 mm
Nockenabmessungen
Einlaß“A”31,200–31,300 mm 31,100 mm
“B”22,550–22,650 mm 22,450 mm
Auslaß“A”30,950–31,050 mm 30,850 mm
“B”22,494–22,594 mm 22,394 mm
Max. Nockenwellenschlag ---- 0,03 mm
A
B

2 - 5

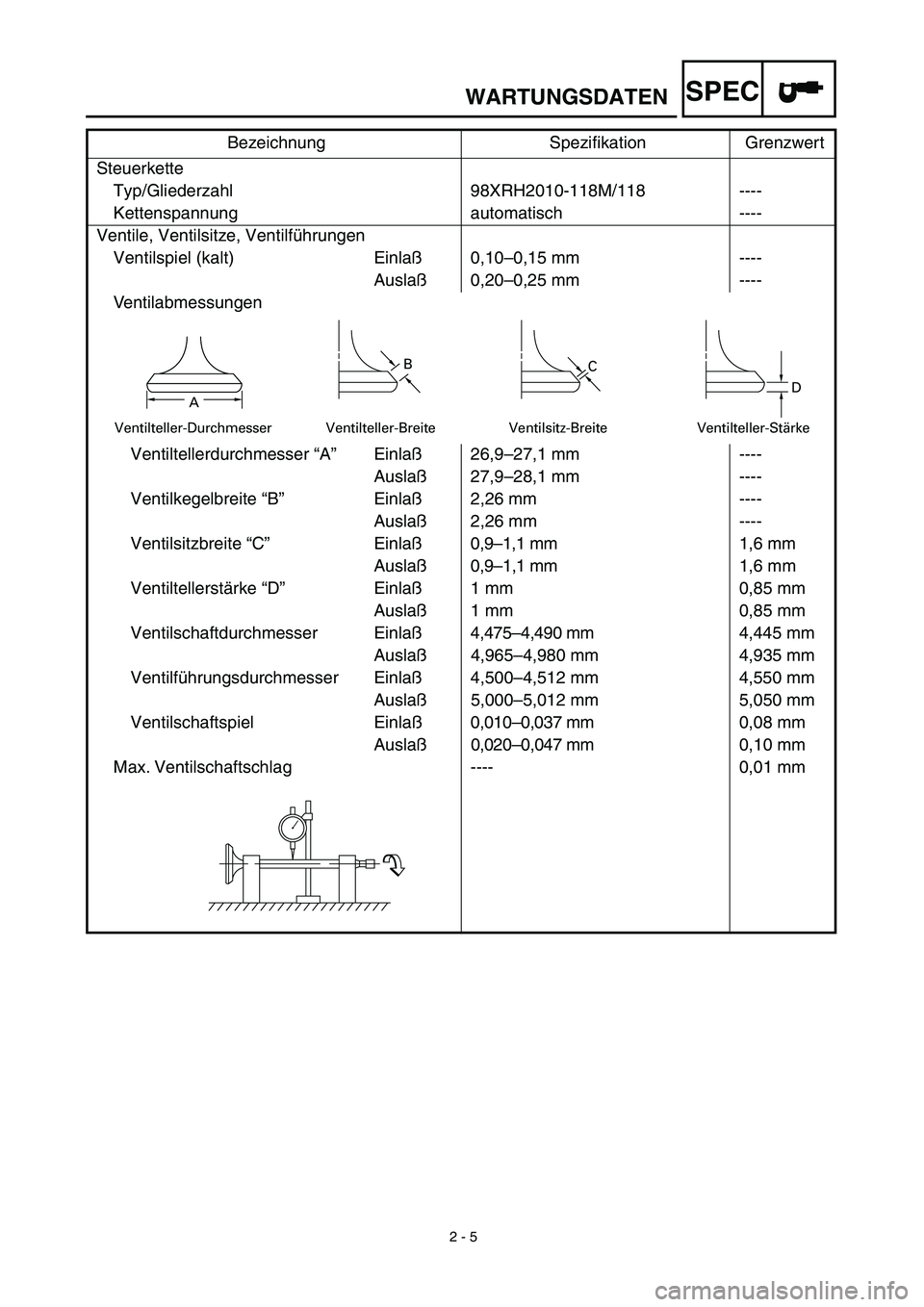

WARTUNGSDATEN
SPEC

Steuerkette
Typ/Gliederzahl 98XRH2010-118M/118 ----
Kettenspannung automatisch ----
Ventile, Ventilsitze, Ventilführungen
Ventilspiel (kalt) Einlaß0,10–0,15 mm ----
Auslaß0,20–0,25 mm ----
Ventilabmessungen
Ventiltellerdurchmesser “A”Einlaß26,9–27,1 mm ----
Auslaß27,9–28,1 mm ----
Ventilkegelbreite “B”Einlaß2,26 mm ----
Auslaß2,26 mm ----
Ventilsitzbreite “C”Einlaß0,9–1,1 mm1,6 mm
Auslaß0,9–1,1 mm1,6 mm
Ventiltellerstärke “D”Einlaß1 mm 0,85 mm
Auslaß1 mm 0,85 mm
Ventilschaftdurchmesser Einlaß4,475–4,490 mm4,445 mm
Auslaß4,965–4,980 mm 4,935 mm
Ventilführungsdurchmesser Einlaß4,500–4,512 mm 4,550 mm
Auslaß5,000–5,012 mm 5,050 mm
Ventilschaftspiel Einlaß0,010–0,037 mm0,08 mm
Auslaß0,020–0,047 mm0,10 mm
Max. Ventilschaftschlag ---- 0,01 mmBezeichnung Spezifikation Grenzwert
A
Ventilteller-Durchmesser
B
Ventilteller-BreiteC
Ventilsitz-Breite
D
Ventilteller-Stärke
