engine YAMAHA YZ450F 2005 Owners Manual

5 - 53
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:
1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Rear caliper
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Chain support 1
2 Chain tensioner (lower) 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 61
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER
REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Clamp (air filter joint) 1 Only loosening.
2Rear frame 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1 Only loosening.
7 Adjuster 1 Only loosening.
8 Spring guide (lower) 1
1
2

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1“ENGINE STOP” button
2TPS (throttle position sensor)
3Neutral switch
4CDI magneto
5Ignition coil
6Spark plug
7CDI unitCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P ...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
71
5
62
3
4
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R PP
B Br W
W
B/YGBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/WB/W G/B
B B
B/L L Sb
B/L
G/B B/Y
B/Y
G/B B/W
O B/W
BrBr
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White

–+ELEC
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Motorstoppschalter “ENGINE STOP”
2Drosselklappensensor
3Leerlaufschalter
4Lichtmaschine
5Zündspule
6Zündkerze
7Zündbox
FARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
G ..................... Grün
L ...................... Blau
O ..................... Orange
P ...................... Rosa
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... Gelb
B/L ................... Schwarz/Blau
B/W ................. Schwarz/Weiß
B/Y .................. Schwarz/Gelb
G/B .................. Grün/Schwarz
L/W .................. Blau/Weiß
R/W ................. Rot/Weiß

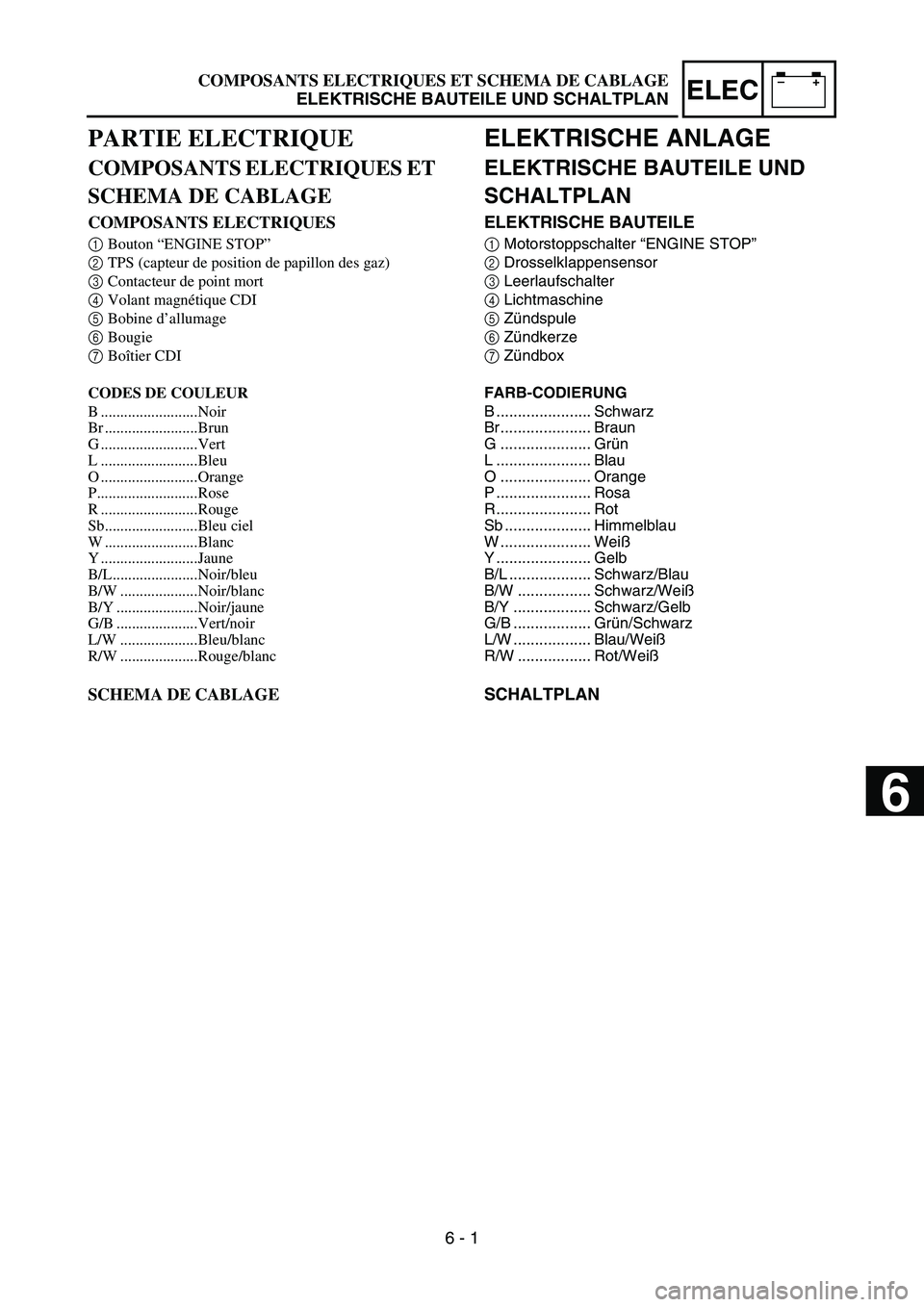

SCHALTPLAN COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET
SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Bouton “ENGINE STOP”
2TPS (capteur de position de papillon des gaz)
3Contacteur de point mort
4Volant magnétique CDI
5Bobine d’allumage
6Bougie
7Boîtier CDI
CODES DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
L .........................Bleu
O .........................Orange
P..........................Rose
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/L......................Noir/bleu
B/W ....................Noir/blanc
B/Y .....................Noir/jaune
G/B .....................Vert/noir
L/W ....................Bleu/blanc
R/W ....................Rouge/blanc
SCHEMA DE CABLAGE
6 - 1
6

–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ450F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
Throttle position sensorCDI unitIgnition coil
Pickup coilCDI magneto rotor

Function of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Ignition timing
Thr
ot
tl
e
ope
ni
ngR
evo
l
ut
io
ns

–+ELEC
6 - 3
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.
(couplers, leads and
ignition coil)Repair or replace.
Check “ENGINE STOP”
button.Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pick-up coil Replace.
Source coil Replace.
Check neutral switch. Repair or replace.
Replace CDI unit.
No spark
OK
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
No good

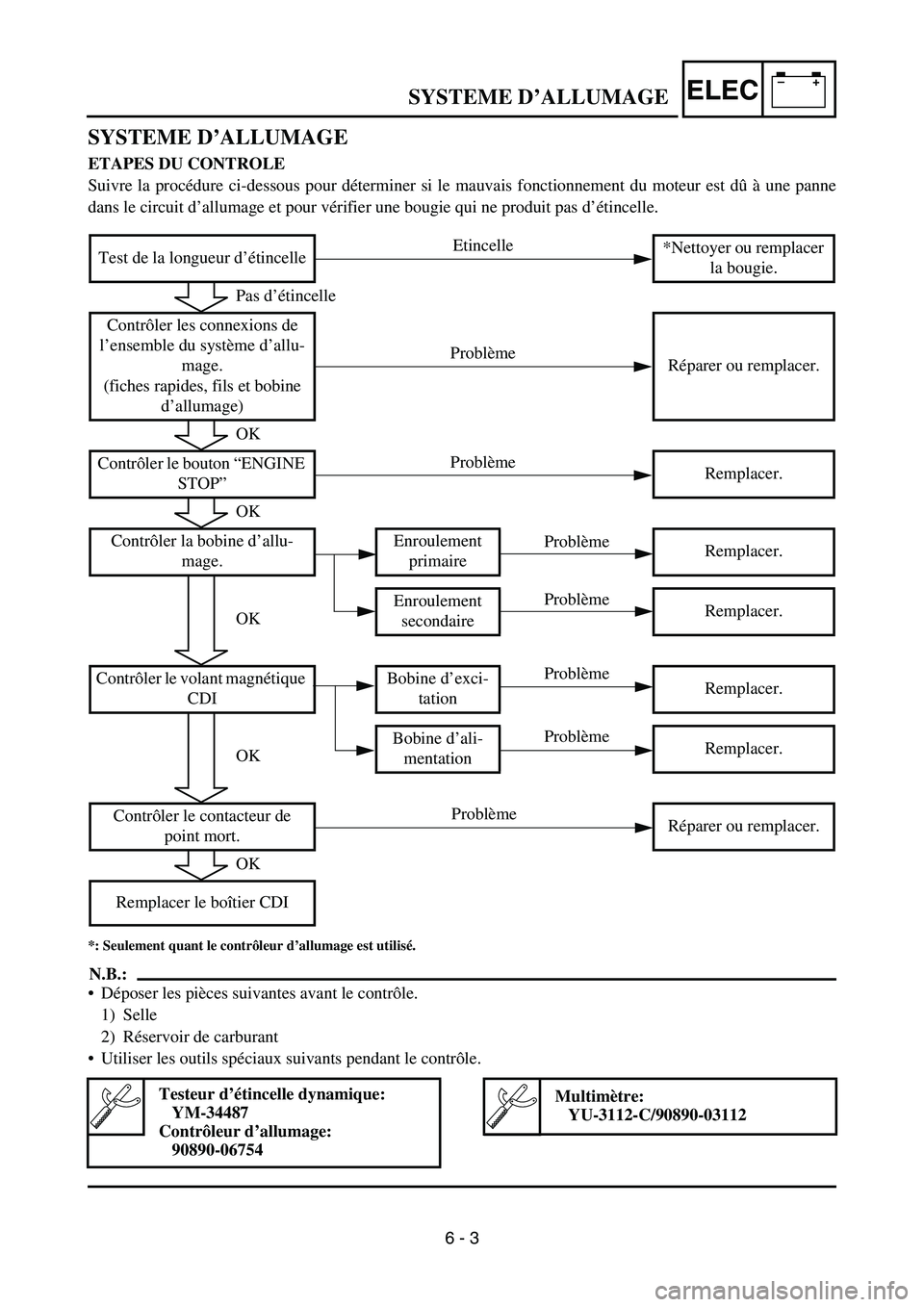

–+ELECSYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre la procédure ci-dessous pour déterminer si le mauvais fonctionnement du moteur est dû à une panne
dans le circuit d’allumage et pour vérifier une bougie qui ne produit pas d’étincelle.
*: Seulement quant le contrôleur d’allumage est utilisé.
N.B.:
Déposer les pièces suivantes avant le contrôle.
1) Selle
2) Réservoir de carburant
Utiliser les outils spéciaux suivants pendant le contrôle.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754Multimètre:
YU-3112-C/90890-03112
Test de la longueur d’étincelle*Nettoyer ou remplacer
la bougie.
Contrôler les connexions de
l’ensemble du système d’allu-
mage.
(fiches rapides, fils et bobine
d’allumage)Réparer ou remplacer.
Contrôler le bouton “ENGINE
STOP”Remplacer.
Contrôler la bobine d’allu-
mage.Enroulement
primaireRemplacer.
Enroulement
secondaireRemplacer.
Contrôler le volant magnétique
CDIBobine d’exci-
tationRemplacer.
Bobine d’ali-
mentationRemplacer.
Contrôler le contacteur de
point mort.Réparer ou remplacer.
Remplacer le boîtier CDI
Pas d’étincelle
OK
OK
OK
OK
OK
Etincelle
Problème
Problème
Problème
Problème
Problème
Problème
Problème
6 - 3

–+ELEC

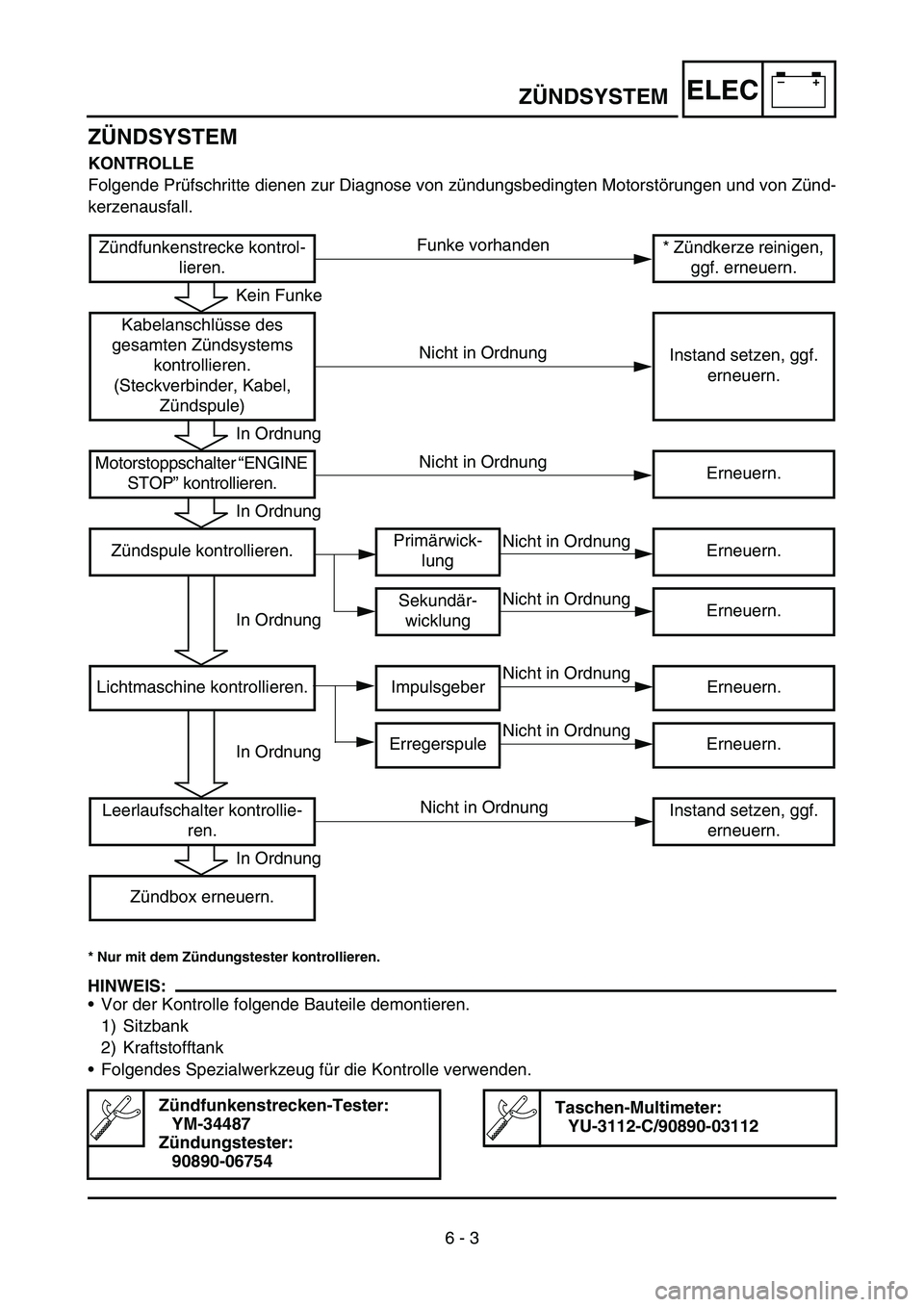

ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zünd-
kerzenausfall.
* Nur mit dem Zündungstester kontrollieren.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren.
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Zündfunkenstrecken-Tester:
YM-34487
Zündungstester:
90890-06754Taschen-Multimeter:
YU-3112-C/90890-03112
Zündfunkenstrecke kontrol-
lieren.* Zündkerze reinigen,
ggf. erneuern.
Kabelanschlüsse des
gesamten Zündsystems
kontrollieren.
(Steckverbinder, Kabel,
Zündspule)Instand setzen, ggf.
erneuern.
Motorstoppschalter “ENGINE
STOP” kontrollieren.Erneuern.
Zündspule kontrollieren.Primärwick-
lungErneuern.
Sekundär-
wicklungErneuern.
Lichtmaschine kontrollieren. Impulsgeber Erneuern.
Erregerspule Erneuern.
Leerlaufschalter kontrollie-
ren.Instand setzen, ggf.
erneuern.
Zündbox erneuern.
Kein Funke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Funke vorhanden
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
ZÜNDSYSTEM
6 - 3

6 - 4
–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the ignition coil from spark
plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark tester 1 (igni-
tion checker 2) as shown.
Ignition coil 3
Spark plug 4
ÈFor USA and CDN
ÉExcept for USA and CDN
4. Kick the kick starter.
5. Check the ignition spark gap.
6. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
È
É
COUPLERS, LEADS AND IGNITION COIL
CONNECTION INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
Ignition coil and spark plug as they are fit-
ted
Push in the ignition coil until it closely
contacts the spark plug hole in the cylin-
der head cover.
EC625001
“ENGINE STOP” BUTTON INSPECTION
1. Inspect:
“ENGINE STOP” button conduct
No continuity while being pushed → Replace.
Continuity while being freed → Replace. Tester (+) lead
→ Black/White lead
1
Tester (–) lead
→ Black lead
2
B/W
1 B
2 Tester selec-
tor position
PUSH IN
Ω
× 1
FREE
B/W B
11 2 2

–+ELEC
ZÜNDFUNKENSTRECKE KONTROLLIEREN
1. Das Zündkabel von der Zündkerze abziehen.
2. Den Stecker von der Zündspule abziehen.
3. Den Zündfunkenstrecken-Tester 1 (Zün-
dungstester 2), wie in der Abbildung
gezeigt, anschließen.
Zündspule 3
Zündkerze 4
ÈUSA und CDN
ÉNicht USA und CDN
4. Den Kickstarterhebel durchtreten.
5. Die Zündfunkenstrecke kontrollieren.
6. Den Motor starten und dann die Zündfun-
kenstrecke vergrößern, bis es zu Fehlzün-
dungen kommt. (USA und CDN)
Min. Zündfunkenstrecke
6,0 mm (0,24 in)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelanschlüsse
Rostig/staubig/locker/kurzgeschlossen →
Instand setzen, ggf. erneuern.
Sitz der Zündspule und Zündkerze
Die Zündspule eindrücken, bis sie die
Zündkerzenbohrung im Zylinderkopfdek-
kel berührt.
MOTORSTOPPSCHALTER “ENGINE STOP”
KONTROLLIEREN
1. Kontrollieren:
Durchgang des Motorstoppschalters
“ENGINE STOP”
Kein Durchgang, wenn gedrückt. → Erneuern.
Durchgang, wenn freigegeben → Erneuern. Meßkabel (+) → Schwarz/Weiß 1
Meßkabel (–) → Schwarz 2
B/W
1 B
2 Meßgerät-
Wahlschalter
EINDRÜK-
KEN
Ω × 1
FREIGE-
BEN
SYSTEME D’ALLUMAGE
ZÜNDSYSTEM
TEST DE LA LONGUEUR D’ETINCELLE
1. Déconnecter la bobine d’allumage de la bougie.
2. Déposer le capuchon de la bobine d’allumage.
3. Connecter le testeur dynamique d’étincelle 1
(contrôleur d’allumage 2) comme indiqué.
Bobine d’allumage 3
Bougie 4
ÈUSA et CDN
ÉSauf USA et CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle d’allumage.
6. Démarrer le moteur et augmenter la longueur
d’étincelle jusqu’à ce qu’un raté se produise.
(USA et CDN)
Longueur d’étincelle minimum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS DES
FICHES RAPIDES, DES FILS ET DE LA
BOBINE D’ALLUMAGE
1. Vérifier:
Connexion des fiches rapides et des fils
Rouille/poussière/jeu/court-circuit → Répa-
rer ou remplacer.
Bobine d’allumage et bougie en place
Appuyer sur la bobine d’allumage jusqu’à ce
qu’elle soit en contact étroit avec le trou de
bougie du couvre-culasse.
CONTROLE DU BOUTON “ENGINE STOP”
1. Contrôler:
Continuité du bouton “ENGINE STOP”
Pas de continuité lorsque enfoncé → Remplacer.
Continuité lorsque relâché → Remplacer. Fil (+) du multimètre →
fil noir/blanc 1

Fil (–) du multimètre →
fil noir 2

B/W
1
B
2
Position du
sélecteur du
multimètre
ENFONCE
Ω
×
1
RELACHE
6 - 4
