YAMAHA YZ450F 2006 Notices Demploi (in French)

2 - 26
SPEC
1Gaszug
2Klemme
3Warmstartzug
4Kupplungszug
5Kabel des Motorstoppschalters “ENGINE STOP”
6Kabelführung
7Bremsschlauch
8Schlauchführung
ÈDas Kabel des Motorstoppschalters “ENGINE
STOP” am Lenker befestigen.
ÉDen Kupplungszug und den Warmstartzug
durch die Kabelführung führen.
ÊDen Bremsschlauch an der Vorderseite des
Nummernschildes entlang führen.
ËDie Gaszüge durch die Führung leiten.
ÌDen Kupplungszug und den Warmstartzug
durch die Kabelführung am Nummernschild füh-
ren.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
1Câble des gaz
2Collier à pince
3Câble de starter à chaud
4Câble d’embrayage
5Fil du bouton “ENGINE STOP”
6Guide-câble
7Durit de frein
8Guide de durit
ÈFixer le fil du bouton “ENGINE STOP” au guidon.
ÉAcheminer le câble d’embrayage et le câble de starter
à chaud dans le guide-câble.
ÊAcheminer la durit de frein devant la plaque d’identi-
fication.
ËAcheminer les câbles des gaz dans le guide-câble.
ÌAcheminer le câble d’embrayage et le câble de starter
à chaud dans le guide-câble sur la plaque d’identifica-
tion.

3 - 1
INSP
ADJ

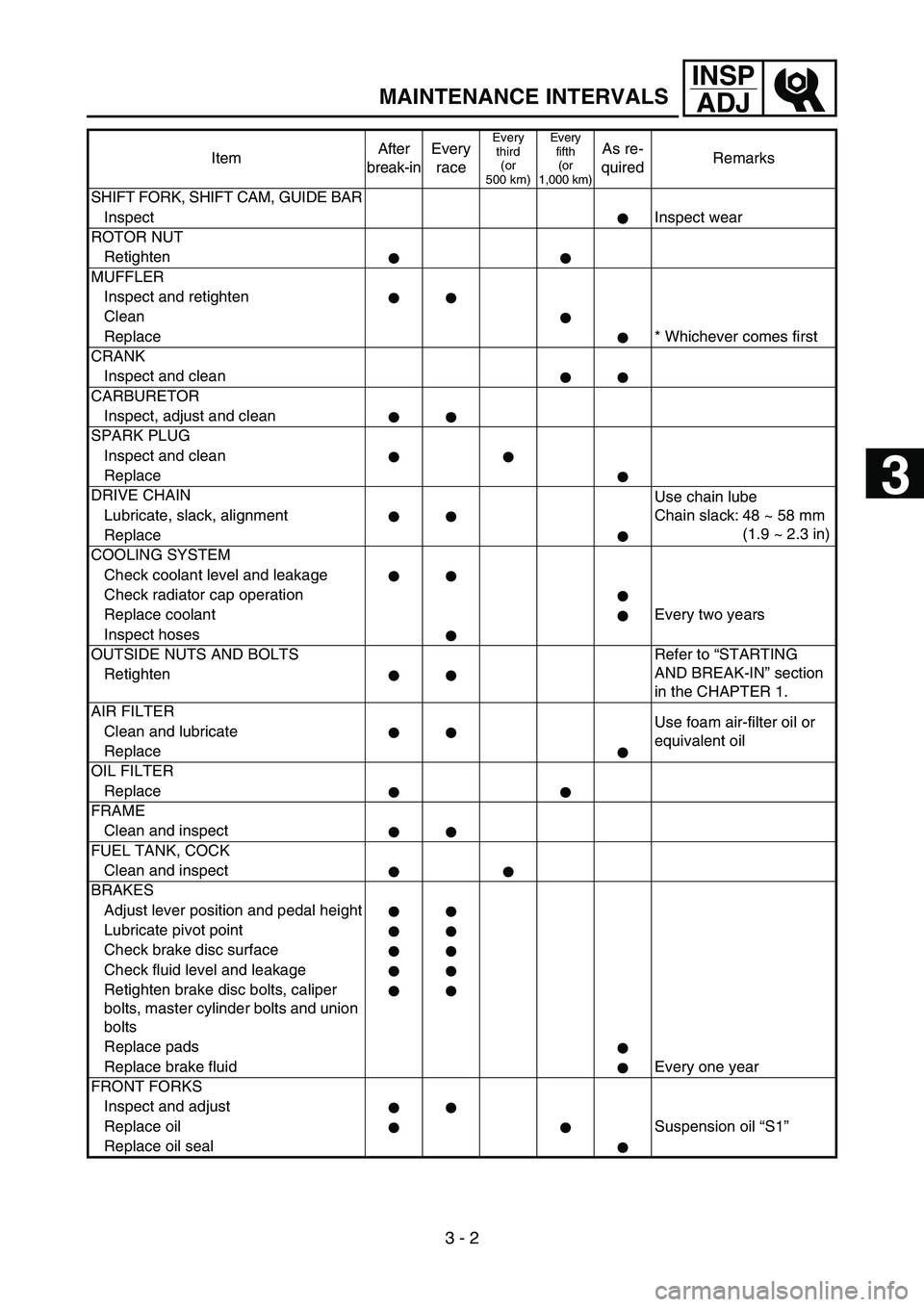

MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks
ENGINE OIL
Replace
VALVES
The engine must be cold.
Check the valve seats
and valve stems for wear. Check the valve clearances
Inspect
Replace
VALVE SPRINGS
Check the free length and
the tilt. Inspect
Replace
VALVE LIFTERS
Check for scratches and
wear. Inspect
Replace
CAMSHAFTS Inspect the camshaft sur-
face.
Inspect the decompres-
sion system Inspect
Replace
CAMSHAFT SPROCKETS
Check for wear on the
teeth and for damage. Inspect
Replace
PISTON
Inspect crack
Inspect carbon deposits
and eliminate them. Inspect
Clean
Replace
PISTON RING
Check ring end gap Inspect
Replace
PISTON PIN
Inspect
Replace
CYLINDER HEAD Inspect carbon deposits
and eliminate them.
Change gasket Inspect and clean
CYLINDER
Inspect and clean
Inspect score marks
Inspect wear
Replace
CLUTCH
Inspect housing, friction
plate, clutch plate and
spring Inspect and adjust
Replace
TRANSMISSION
Inspect
Replace bearing

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
InspectInspect wear
ROTOR NUT
Retighten
MUFFLER
Inspect and retighten
Clean
Replace * Whichever comes first
CRANK
Inspect and clean
CARBURETOR
Inspect, adjust and clean
SPARK PLUG
Inspect and clean
Replace
DRIVE CHAIN
Use chain lube
Chain slack: 48 ~ 58 mm
(1.9 ~ 2.3 in) Lubricate, slack, alignment
Replace
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant Every two years
Inspect hoses
OUTSIDE NUTS AND BOLTS Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1. Retighten
AIR FILTER
Use foam air-filter oil or
equivalent oil Clean and lubricate
Replace
OIL FILTER
Replace
FRAME
Clean and inspect
FUEL TANK, COCK
Clean and inspect
BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid Every one year
FRONT FORKS
Inspect and adjust
Replace oil Suspension oil “S1”
Replace oil sealItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks
3

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube Lithium base grease
PROTECTOR GUIDE
Replace
REAR SHOCK ABSORBER
(After
rain ride)
Inspect and adjust
LubeMolybdenum disulfide
grease
Replace spring seat Every one year
Retighten
CHAIN GUARD AND ROLLERS
Inspect
SWINGARM
Molybdenum disulfide
grease
Inspect, lube and retighten
RELAY ARM, CONNECTING ROD
Molybdenum disulfide
grease
Inspect, lube and retighten
STEERING HEAD
Inspect free play and retighten
Clean and lube Lithium base grease
Replace bearing
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate Lithium base grease
THROTTLE, CONTROL CABLE
Yamaha cable lube or
SAE 10W-30 motor oil Check routing and connection
Lubricate
HOT STARTER, CLUTCH LEVER
Inspect free playItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

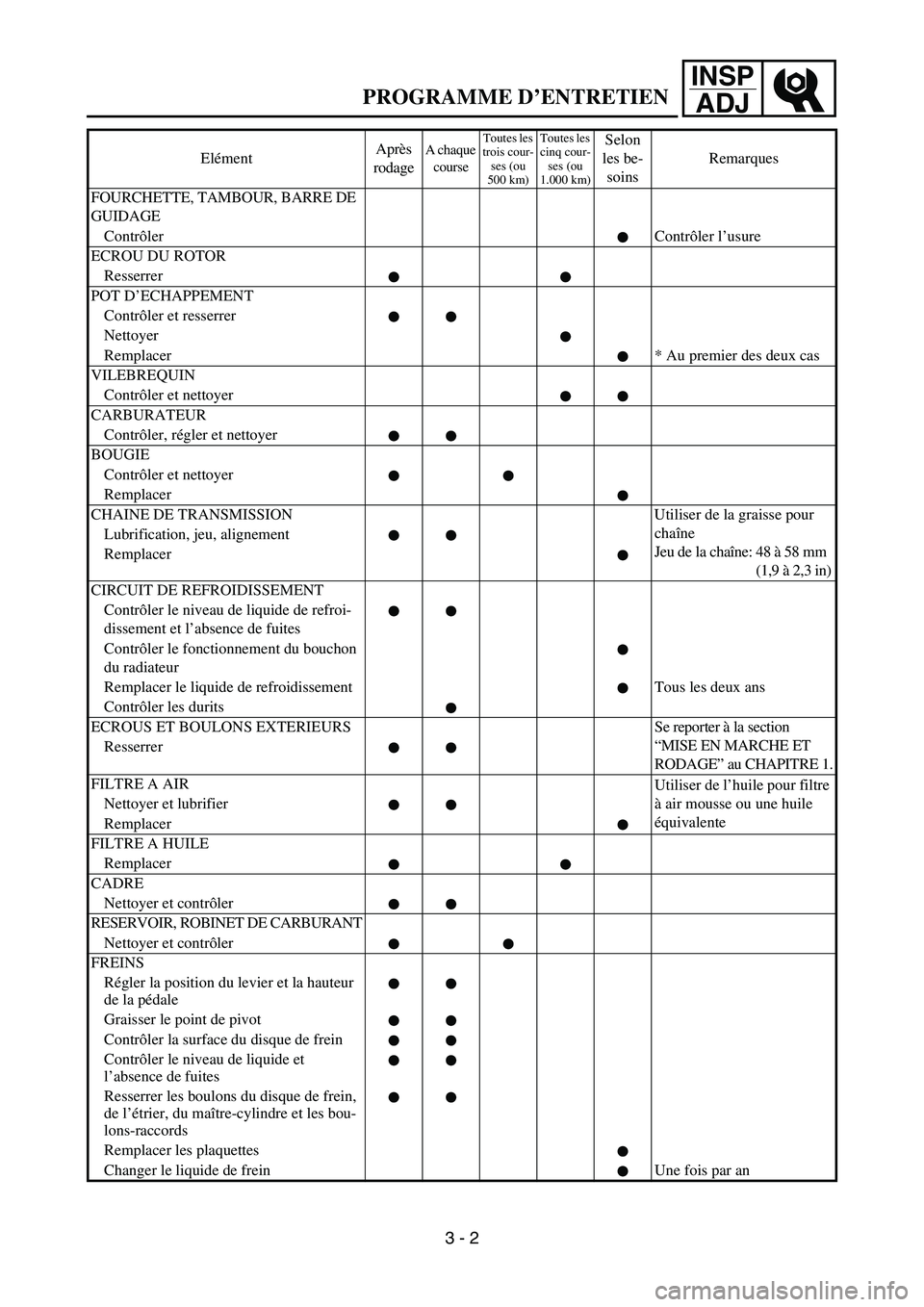

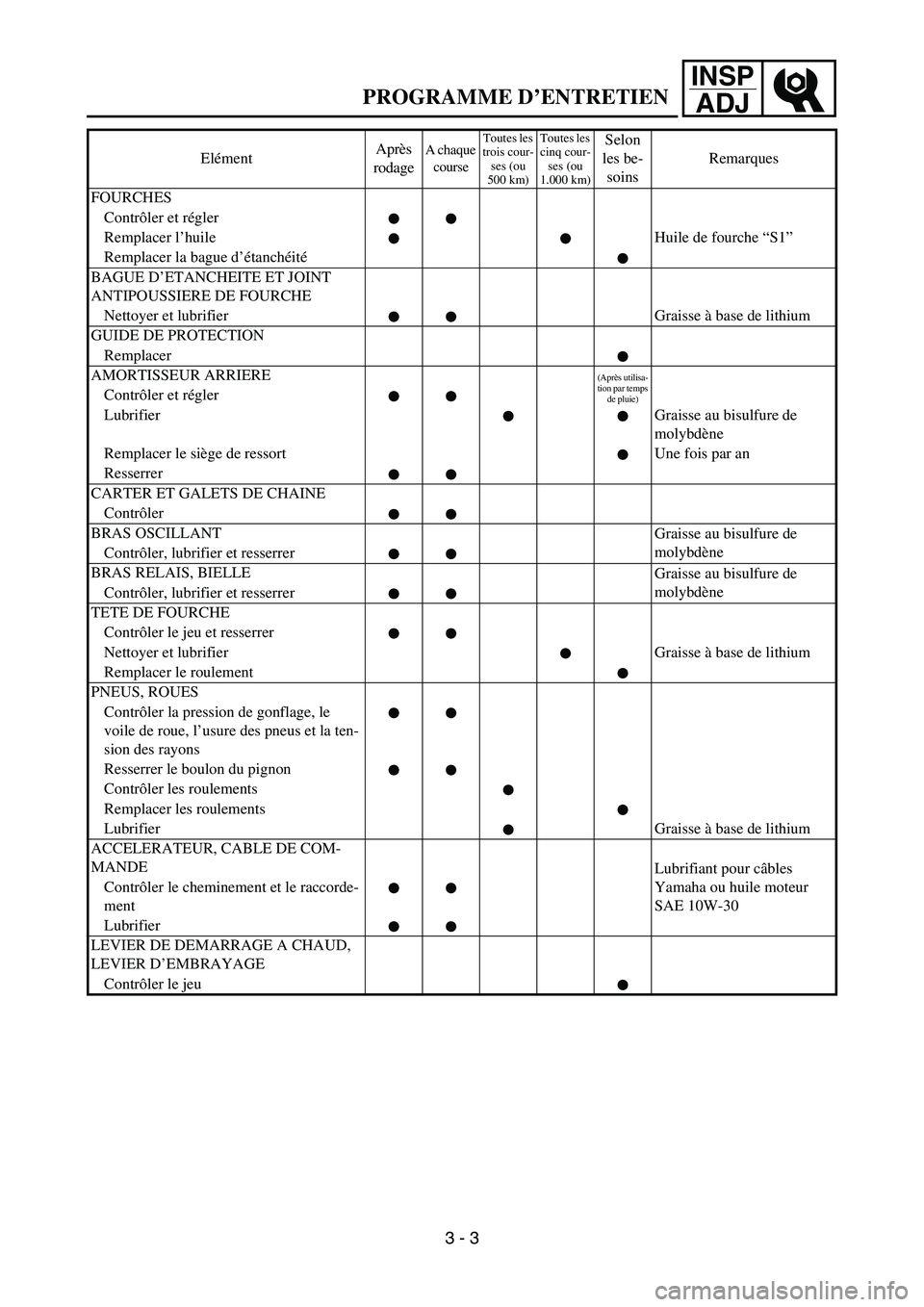

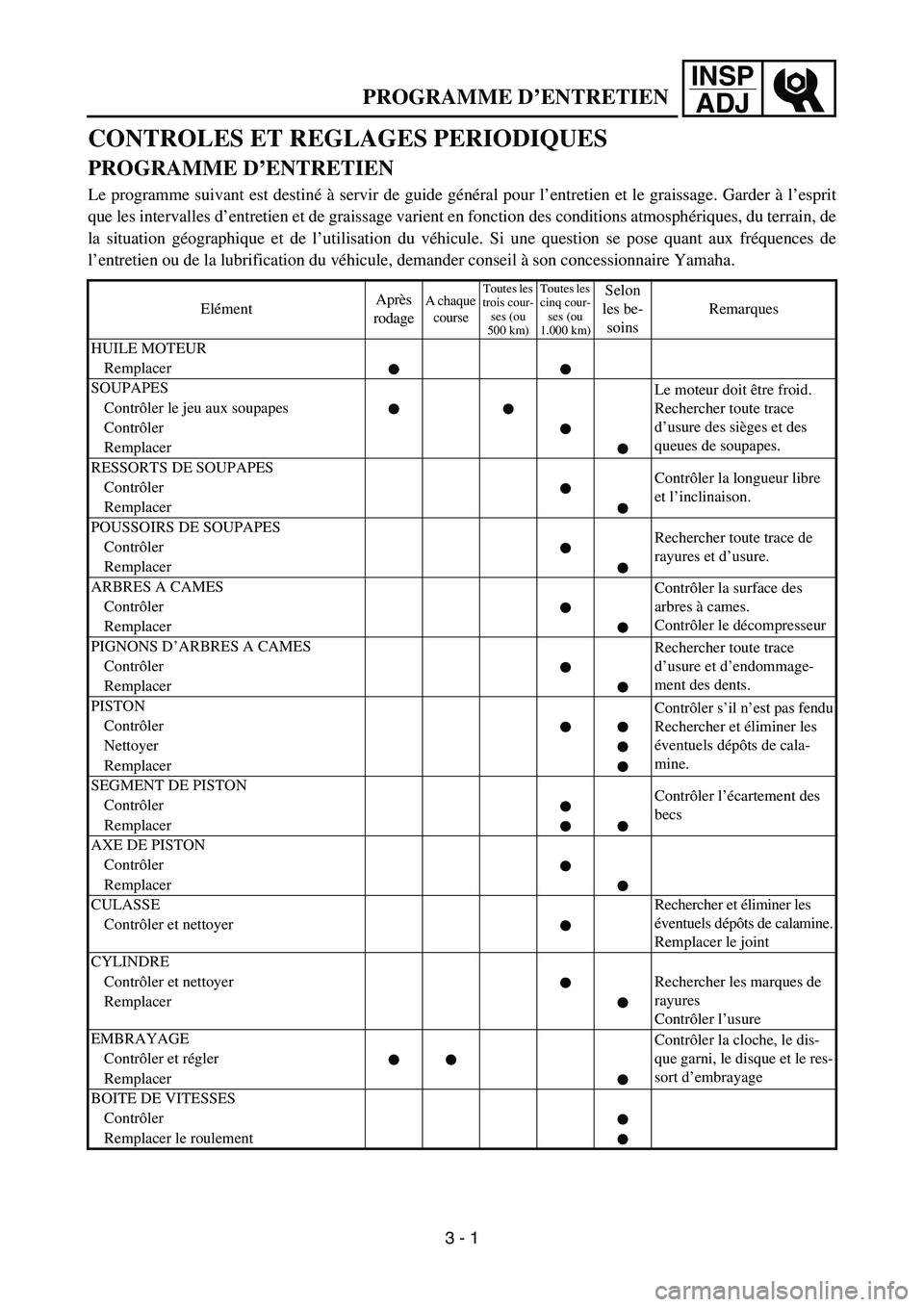

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA chaque
courseToutes les
trois cour-
ses (ou
500 km)Toutes les
cinq cour-
ses (ou
1.000 km)Selon
les be-
soinsRemarques
HUILE MOTEUR
Remplacer
SOUPAPES
Le moteur doit être froid.
Rechercher toute trace
d’usure des sièges et des
queues de soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
Contrôler la longueur libre
et l’inclinaison. Contrôler
Remplacer
POUSSOIRS DE SOUPAPES
Rechercher toute trace de
rayures et d’usure. Contrôler
Remplacer
ARBRES A CAMES
Contrôler la surface des
arbres à cames.
Contrôler le décompresseur Contrôler
Remplacer
PIGNONS D’ARBRES A CAMES
Rechercher toute trace
d’usure et d’endommage-
ment des dents. Contrôler
Remplacer
PISTON
Contrôler s’il n’est pas fendu
Rechercher et éliminer les
éventuels dépôts de cala-
mine. Contrôler
Nettoyer
Remplacer
SEGMENT DE PISTON
Contrôler l’écartement des
becs Contrôler
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSE Rechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRE
Contrôler et nettoyer Rechercher les marques de
rayures
Contrôler l’usure Remplacer
EMBRAYAGE
Contrôler la cloche, le dis-
que garni, le disque et le res-
sort d’embrayage Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
3 - 1

INSP
ADJ
PROGRAMME D’ENTRETIEN
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
Contrôler Contrôler l’usure
ECROU DU ROTOR
Resserrer
POT D’ECHAPPEMENT
Contrôler et resserrer
Nettoyer
Remplacer * Au premier des deux cas
VILEBREQUIN
Contrôler et nettoyer
CARBURATEUR
Contrôler, régler et nettoyer
BOUGIE
Contrôler et nettoyer
Remplacer
CHAINE DE TRANSMISSION Utiliser de la graisse pour
chaîne
Jeu de la chaîne: 48 à 58 mm
(1,9 à 2,3 in) Lubrification, jeu, alignement
Remplacer
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau de liquide de refroi-
dissement et l’absence de fuites
Contrôler le fonctionnement du bouchon
du radiateur
Remplacer le liquide de refroidissement Tous les deux ans
Contrôler les durits
ECROUS ET BOULONS EXTERIEURS Se reporter à la section
“MISE EN MARCHE ET
RODAGE” au CHAPITRE 1. Resserrer
FILTRE A AIR
Utiliser de l’huile pour filtre
à air mousse ou une huile
équivalente Nettoyer et lubrifier
Remplacer
FILTRE A HUILE
Remplacer
CADRE
Nettoyer et contrôler
RESERVOIR, ROBINET DE CARBURANT
Nettoyer et contrôler
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser le point de pivot
Contrôler la surface du disque de frein
Contrôler le niveau de liquide et
l’absence de fuites
Resserrer les boulons du disque de frein,
de l’étrier, du maître-cylindre et les bou-
lons-raccords
Remplacer les plaquettes
Changer le liquide de frein Une fois par anElémentAprès
rodage
A chaque
courseToutes les
trois cour-
ses (ou
500 km)Toutes les
cinq cour-
ses (ou
1.000 km)Selon
les be-
soinsRemarques
3 - 2

INSP
ADJ
PROGRAMME D’ENTRETIEN
FOURCHES
Contrôler et régler
Remplacer l’huile Huile de fourche “S1”
Remplacer la bague d’étanchéité
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
Nettoyer et lubrifier Graisse à base de lithium
GUIDE DE PROTECTION
Remplacer
AMORTISSEUR ARRIERE
(Après utilisa-
tion par temps
de pluie)
Contrôler et régler
Lubrifier Graisse au bisulfure de
molybdène
Remplacer le siège de ressort Une fois par an
Resserrer
CARTER ET GALETS DE CHAINE
Contrôler
BRAS OSCILLANT
Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
BRAS RELAIS, BIELLE
Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
TETE DE FOURCHE
Contrôler le jeu et resserrer
Nettoyer et lubrifier Graisse à base de lithium
Remplacer le roulement
PNEUS, ROUES
Contrôler la pression de gonflage, le
voile de roue, l’usure des pneus et la ten-
sion des rayons
Resserrer le boulon du pignon
Contrôler les roulements
Remplacer les roulements
Lubrifier Graisse à base de lithium
ACCELERATEUR, CABLE DE COM-
MANDE
Lubrifiant pour câbles
Yamaha ou huile moteur
SAE 10W-30 Contrôler le cheminement et le raccorde-
ment
Lubrifier
LEVIER DE DEMARRAGE A CHAUD,
LEVIER D’EMBRAYAGE
Contrôler le jeuElémentAprès
rodage
A chaque
courseToutes les
trois cour-
ses (ou
500 km)Toutes les
cinq cour-
ses (ou
1.000 km)Selon
les be-
soinsRemarques
3 - 3

INSP
ADJ

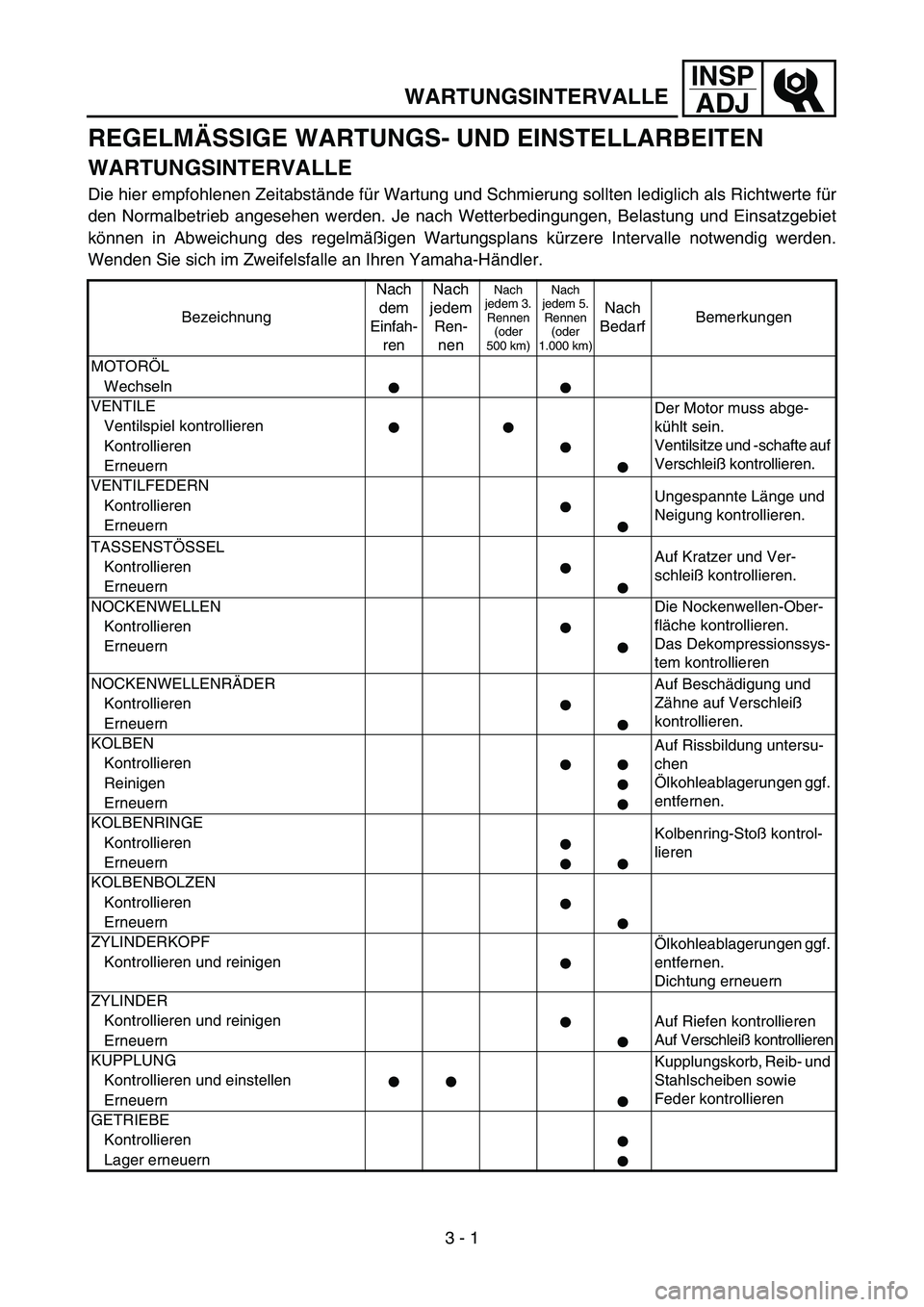

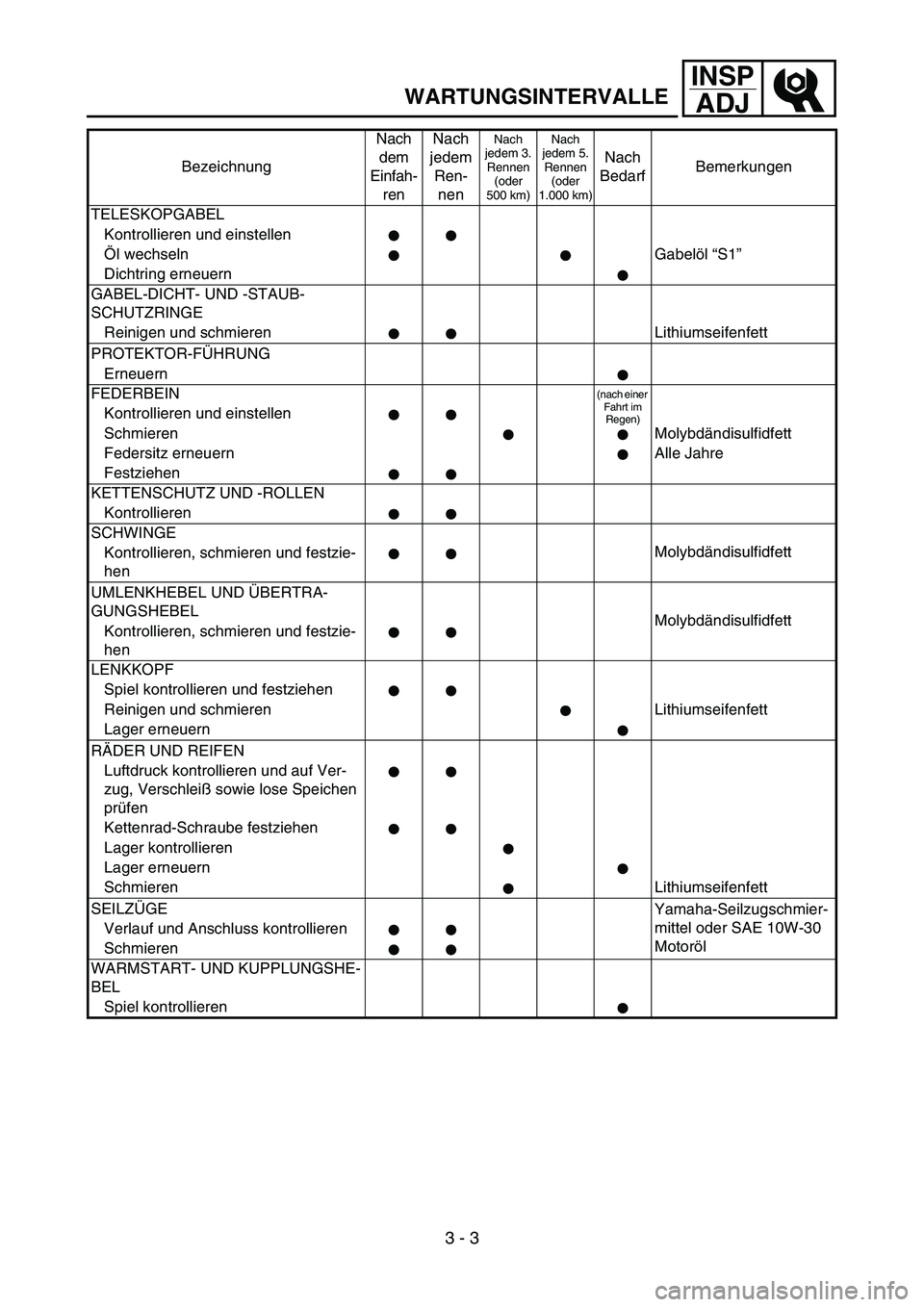

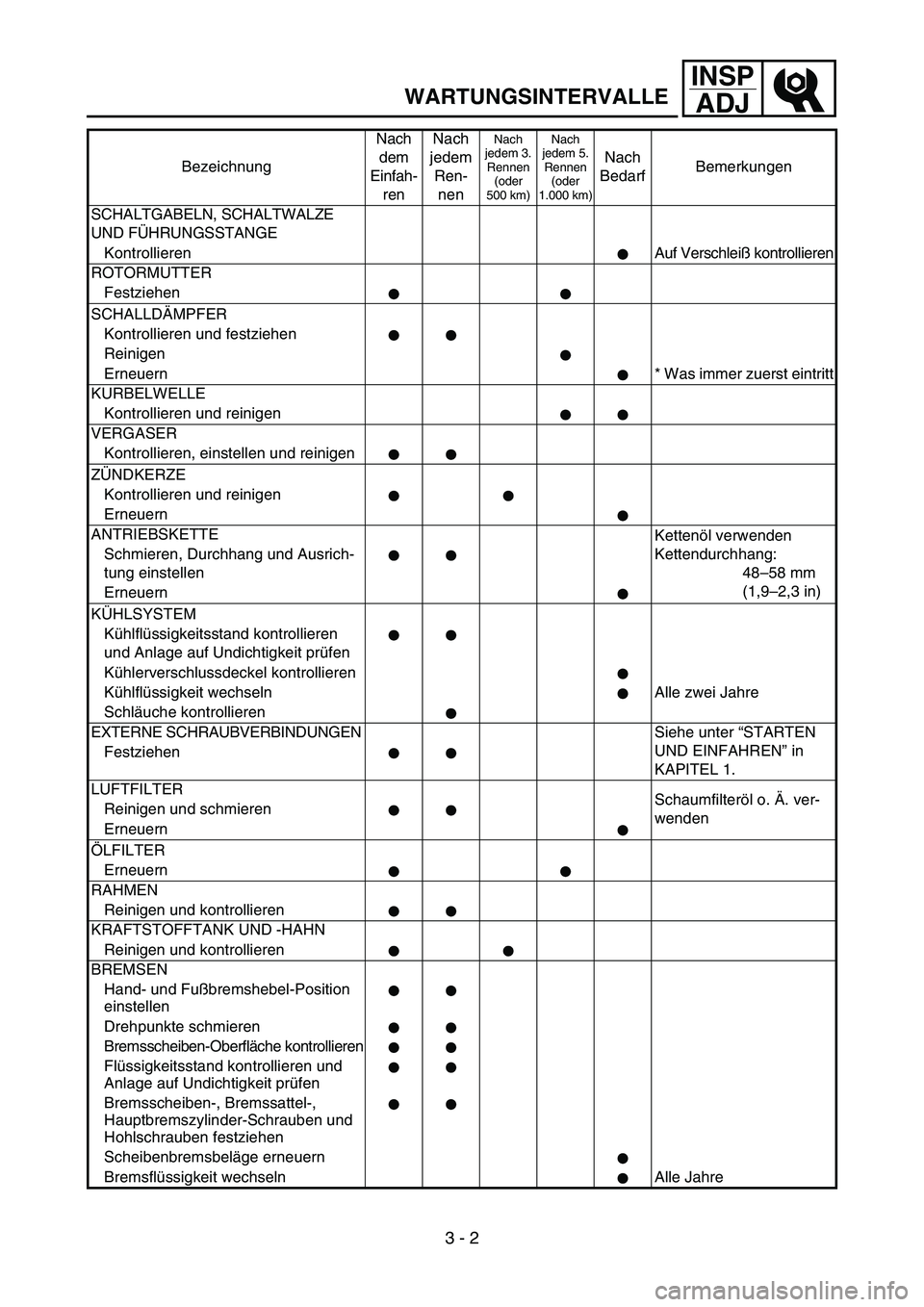

WARTUNGSINTERVALLE
3 - 1
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für
den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden.
Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
BezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nen
Nach
jedem 3.
Rennen
(oder
500 km)Nach
jedem 5.
Rennen
(oder
1.000 km)
Nach
BedarfBemerkungen
MOTORÖL
Wechseln
VENTILE
Der Motor muss abge-
kühlt sein.
Ventilsitze und -schafte auf
Verschleiß kontrollieren. Ventilspiel kontrollieren
Kontrollieren
Erneuern
VENTILFEDERN
Ungespannte Länge und
Neigung kontrollieren. Kontrollieren
Erneuern
TASSENSTÖSSEL
Auf Kratzer und Ver-
schleiß kontrollieren. Kontrollieren
Erneuern
NOCKENWELLEN Die Nockenwellen-Ober-
fläche kontrollieren.
Das Dekompressionssys-
tem kontrollieren Kontrollieren
Erneuern
NOCKENWELLENRÄDER
Auf Beschädigung und
Zähne auf Verschleiß
kontrollieren. Kontrollieren
Erneuern
KOLBEN
Auf Rissbildung untersu-
chen
Ölkohleablagerungen ggf.
entfernen. Kontrollieren
Reinigen
Erneuern
KOLBENRINGE
Kolbenring-Stoß kontrol-
lieren Kontrollieren
Erneuern
KOLBENBOLZEN
Kontrollieren
Erneuern
ZYLINDERKOPF
Ölkohleablagerungen ggf.
entfernen.
Dichtung erneuern Kontrollieren und reinigen
ZYLINDER
Kontrollieren und reinigen
Auf Riefen kontrollieren
Auf Verschleiß kontrollieren
Erneuern
KUPPLUNG
Kupplungskorb, Reib- und
Stahlscheiben sowie
Feder kontrollieren Kontrollieren und einstellen
Erneuern
GETRIEBE
Kontrollieren
Lager erneuern

INSP
ADJ
WARTUNGSINTERVALLE
SCHALTGABELN, SCHALTWALZE
UND FÜHRUNGSSTANGE
Kontrollieren Auf Verschleiß kontrollieren
ROTORMUTTER
Festziehen
SCHALLDÄMPFER
Kontrollieren und festziehen
Reinigen
Erneuern * Was immer zuerst eintritt
KURBELWELLE
Kontrollieren und reinigen
VERGASER
Kontrollieren, einstellen und reinigen
ZÜNDKERZE
Kontrollieren und reinigen
Erneuern
ANTRIEBSKETTE
Kettenöl verwenden
Kettendurchhang:
48–58 mm
(1,9–2,3 in) Schmieren, Durchhang und Ausrich-
tung einstellen
Erneuern
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit prüfen
Kühlerverschlussdeckel kontrollieren
Kühlflüssigkeit wechseln Alle zwei Jahre
Schläuche kontrollieren
EXTERNE SCHRAUBVERBINDUNGEN Siehe unter “STARTEN
UND EINFAHREN” in
KAPITEL 1. Festziehen
LUFTFILTER
Schaumfilteröl o. Ä. ver-
wenden Reinigen und schmieren
Erneuern
ÖLFILTER
Erneuern
RAHMEN
Reinigen und kontrollieren
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren
BREMSEN
Hand- und Fußbremshebel-Position
einstellen
Drehpunkte schmieren
Bremsscheiben-Oberfläche kontrollieren
Flüssigkeitsstand kontrollieren und
Anlage auf Undichtigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben festziehen
Scheibenbremsbeläge erneuern
Bremsflüssigkeit wechseln Alle JahreBezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nen
Nach
jedem 3.
Rennen
(oder
500 km)Nach
jedem 5.
Rennen
(oder
1.000 km)
Nach
BedarfBemerkungen
3 - 2

INSP
ADJ
WARTUNGSINTERVALLE
TELESKOPGABEL
Kontrollieren und einstellen
Öl wechseln Gabelöl “S1”
Dichtring erneuern
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern
FEDERBEIN
(nach einer
Fahrt im
Regen)
Kontrollieren und einstellen
Schmieren Molybdändisulfidfett
Federsitz erneuern Alle Jahre
Festziehen
KETTENSCHUTZ UND -ROLLEN
Kontrollieren
SCHWINGE
Molybdändisulfidfett
Kontrollieren, schmieren und festzie-
hen
UMLENKHEBEL UND ÜBERTRA-
GUNGSHEBEL
Molybdändisulfidfett
Kontrollieren, schmieren und festzie-
hen
LENKKOPF
Spiel kontrollieren und festziehen
Reinigen und schmieren Lithiumseifenfett
Lager erneuern
RÄDER UND REIFEN
Luftdruck kontrollieren und auf Ver-
zug, Verschleiß sowie lose Speichen
prüfen
Kettenrad-Schraube festziehen
Lager kontrollieren
Lager erneuern
Schmieren Lithiumseifenfett
SEILZÜGE
Yamaha-Seilzugschmier-
mittel oder SAE 10W-30
Motoröl Verlauf und Anschluss kontrollieren
Schmieren
WARMSTART- UND KUPPLUNGSHE-
BEL
Spiel kontrollierenBezeichnungNach
dem
Einfah-
renNach
jedem
Ren-
nen
Nach
jedem 3.
Rennen
(oder
500 km)Nach
jedem 5.
Rennen
(oder
1.000 km)
Nach
BedarfBemerkungen
3 - 3
