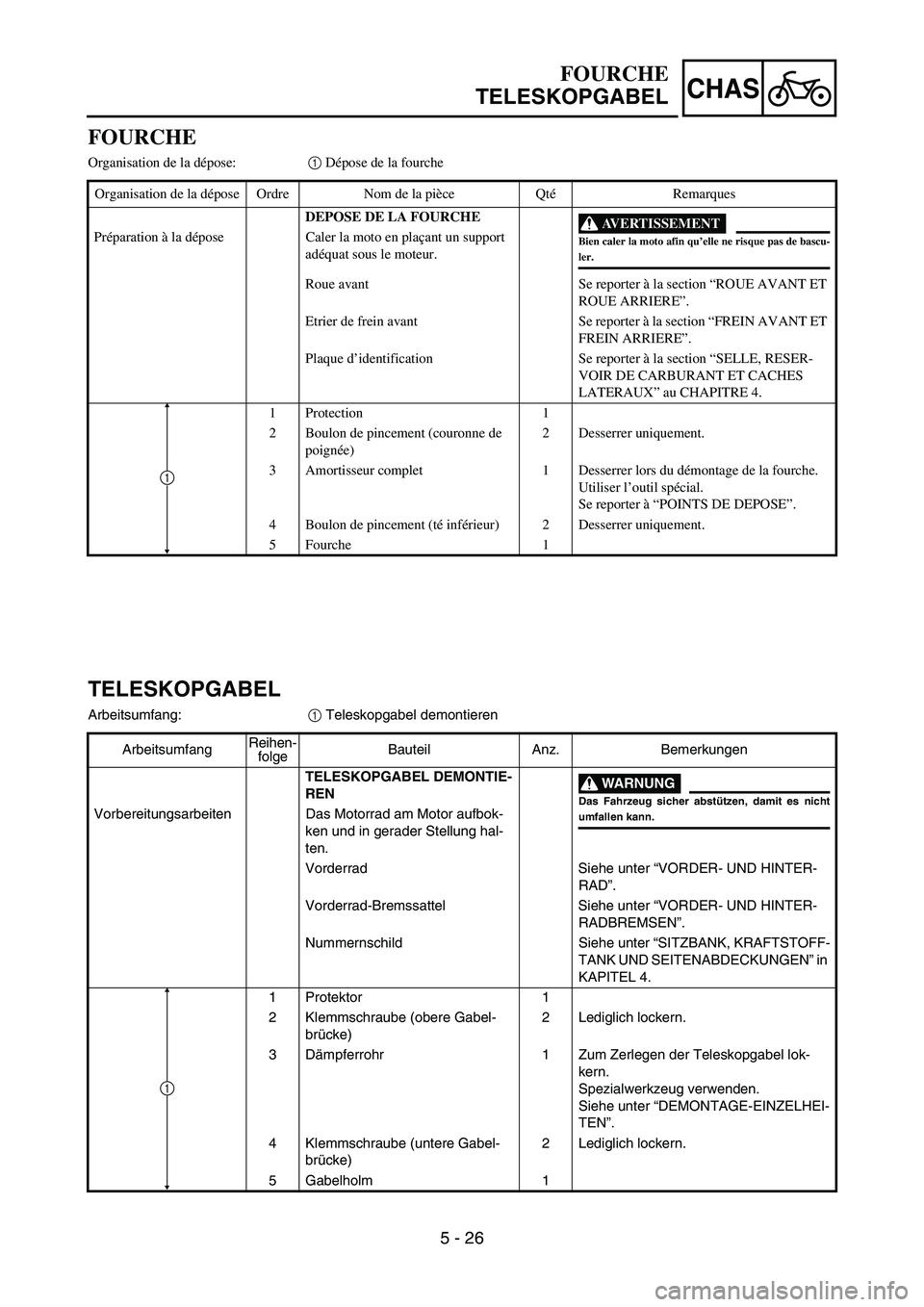

Organisation de la dépose:1 Dépose de la fourche
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA FOURCHE
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-ler.
Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier de frein avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque d’identification Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX” au CHAPITRE 4.
1Protection 1
2 Boulon de pincement (couronne de
poignée)2 Desserrer uniquement.
3 Amortisseur complet 1 Desserrer lors du démontage de la fourche.
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
4 Boulon de pincement (té inférieur) 2 Desserrer uniquement.
5 Fourche 1
1
TELESKOPGABEL
Arbeitsumfang:
1 Teleskopgabel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann.Vorbereitungsarbeiten Das Motorrad am Motor aufbok-
ken und in gerader Stellung hal-
ten.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Vorderrad-Bremssattel Siehe unter “VORDER- UND HINTER-
RADBREMSEN”.
Nummernschild Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN” in
KAPITEL 4.
1 Protektor 1
2 Klemmschraube (obere Gabel-
brücke)2 Lediglich lockern.
3Dämpferrohr 1 Zum Zerlegen der Teleskopgabel lok-
kern.
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
4 Klemmschraube (untere Gabel-
brücke)2 Lediglich lockern.
5 Gabelholm 1
1
FOURCHE
TELESKOPGABEL

5 - 27
CHASFRONT FORK
EC558000

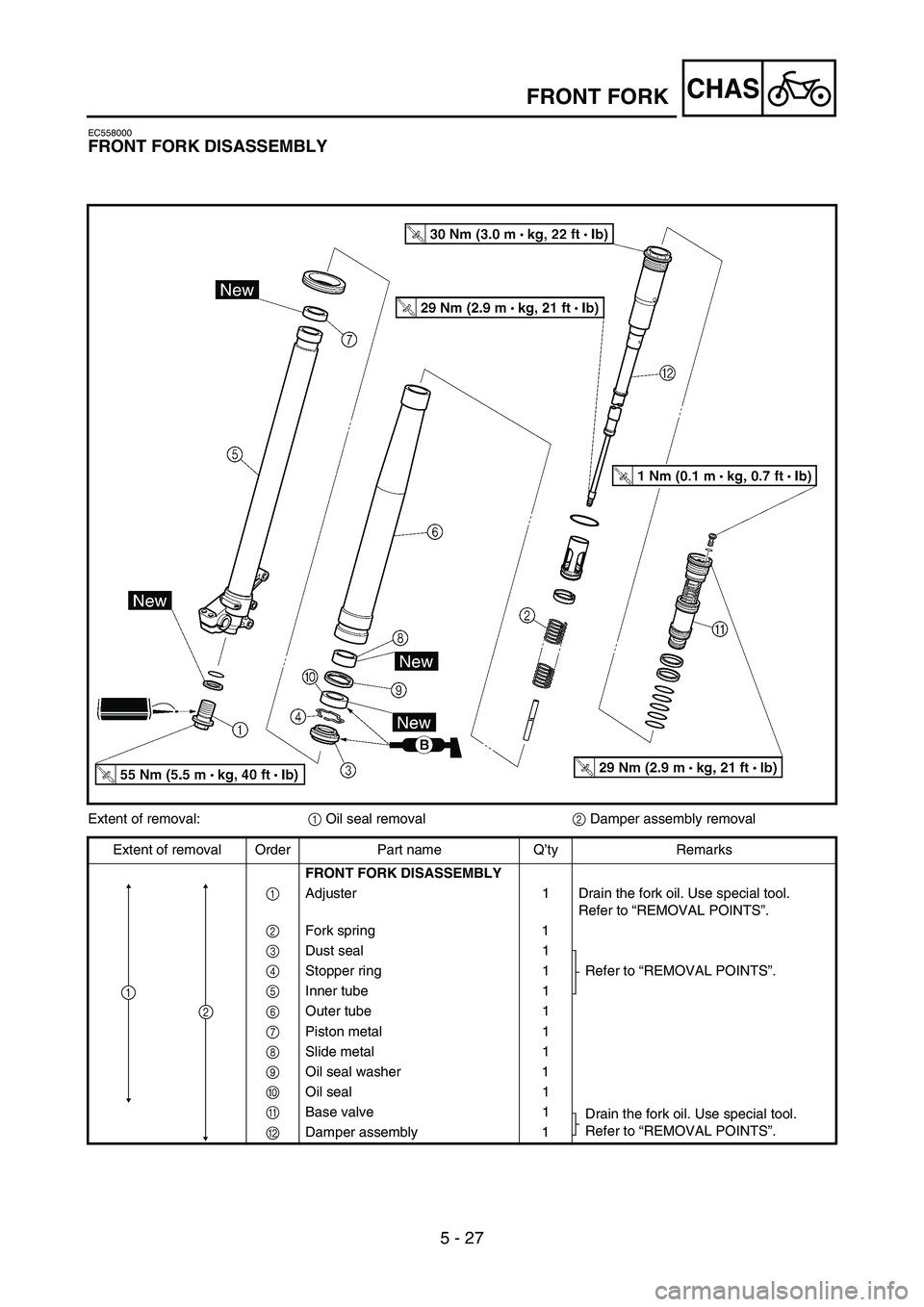

FRONT FORK DISASSEMBLY
Extent of removal:
1 Oil seal removal
2 Damper assembly removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1Adjuster 1 Drain the fork oil. Use special tool.
Refer to “REMOVAL POINTS”.
2Fork spring 1
3Dust seal 1
Refer to “REMOVAL POINTS”.
4Stopper ring 1
5Inner tube 1
6Outer tube 1
7Piston metal 1
8Slide metal 1
9Oil seal washer 1
0Oil seal 1
ABase valve 1
Drain the fork oil. Use special tool.
Refer to “REMOVAL POINTS”.
BDamper assembly 1
1
2

5 - 27
CHAS

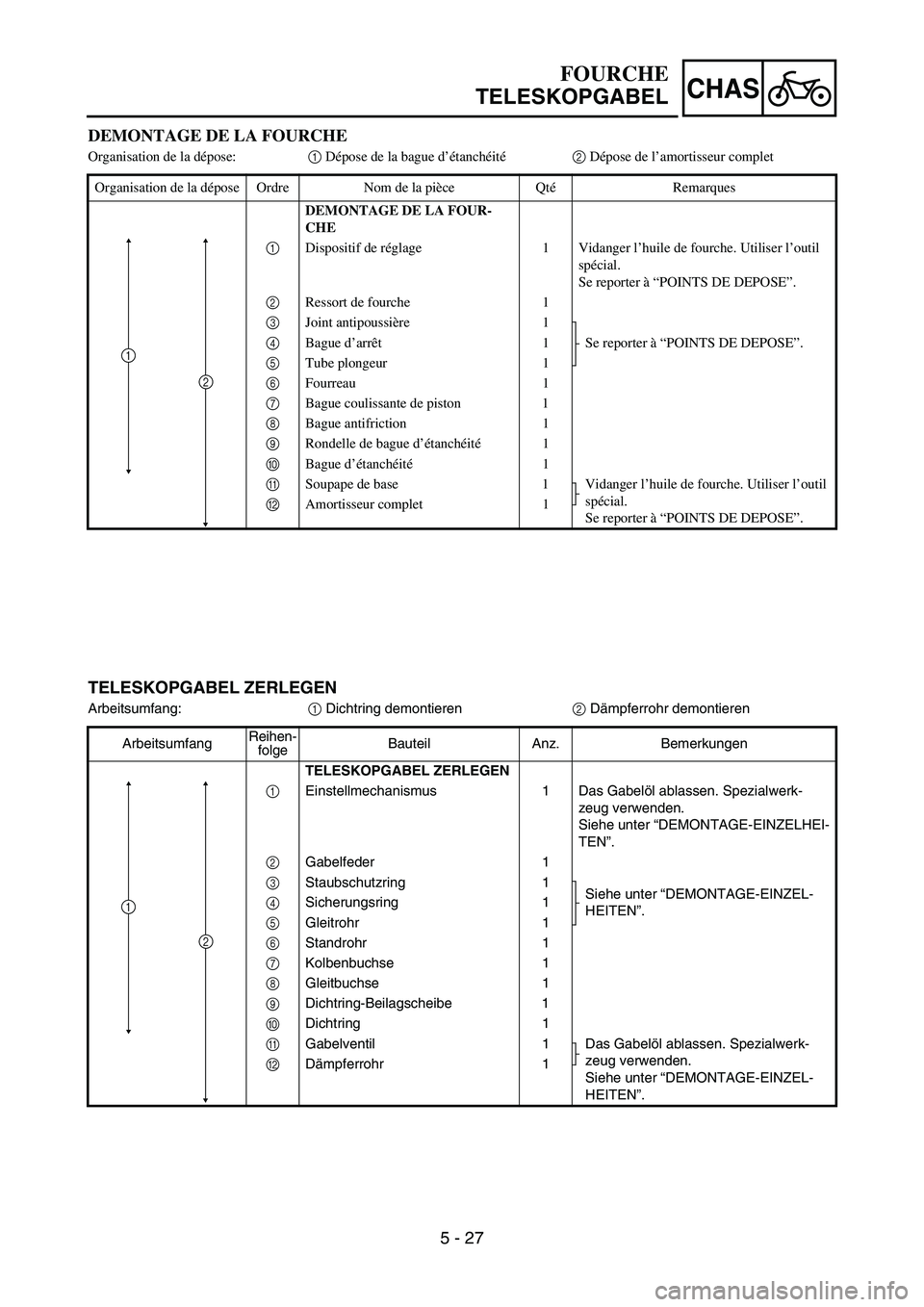

DEMONTAGE DE LA FOURCHE
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de l’amortisseur complet
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE LA FOUR-
CHE
1Dispositif de réglage 1 Vidanger l’huile de fourche. Utiliser l’outil
spécial.
Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1
3Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4Bague d’arrêt1
5Tube plongeur 1
6Fourreau 1
7Bague coulissante de piston 1
8Bague antifriction 1
9Rondelle de bague d’étanchéité1
0Bague d’étanchéité1
ASoupape de base 1 Vidanger l’huile de fourche. Utiliser l’outil
spécial.
Se reporter à “POINTS DE DEPOSE”. BAmortisseur complet 1
1
2
TELESKOPGABEL ZERLEGEN
Arbeitsumfang:
1 Dichtring demontieren
2 Dämpferrohr demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL ZERLEGEN
1Einstellmechanismus 1 Das Gabelöl ablassen. Spezialwerk-
zeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
2Gabelfeder 1
3Staubschutzring 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 4Sicherungsring 1
5Gleitrohr 1
6Standrohr 1
7Kolbenbuchse 1
8Gleitbuchse 1
9Dichtring-Beilagscheibe 1
0Dichtring 1
AGabelventil 1 Das Gabelöl ablassen. Spezialwerk-
zeug verwenden.
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. BDämpferrohr 1
1
2
FOURCHE
TELESKOPGABEL

5 - 28
CHASFRONT FORK
EC556000

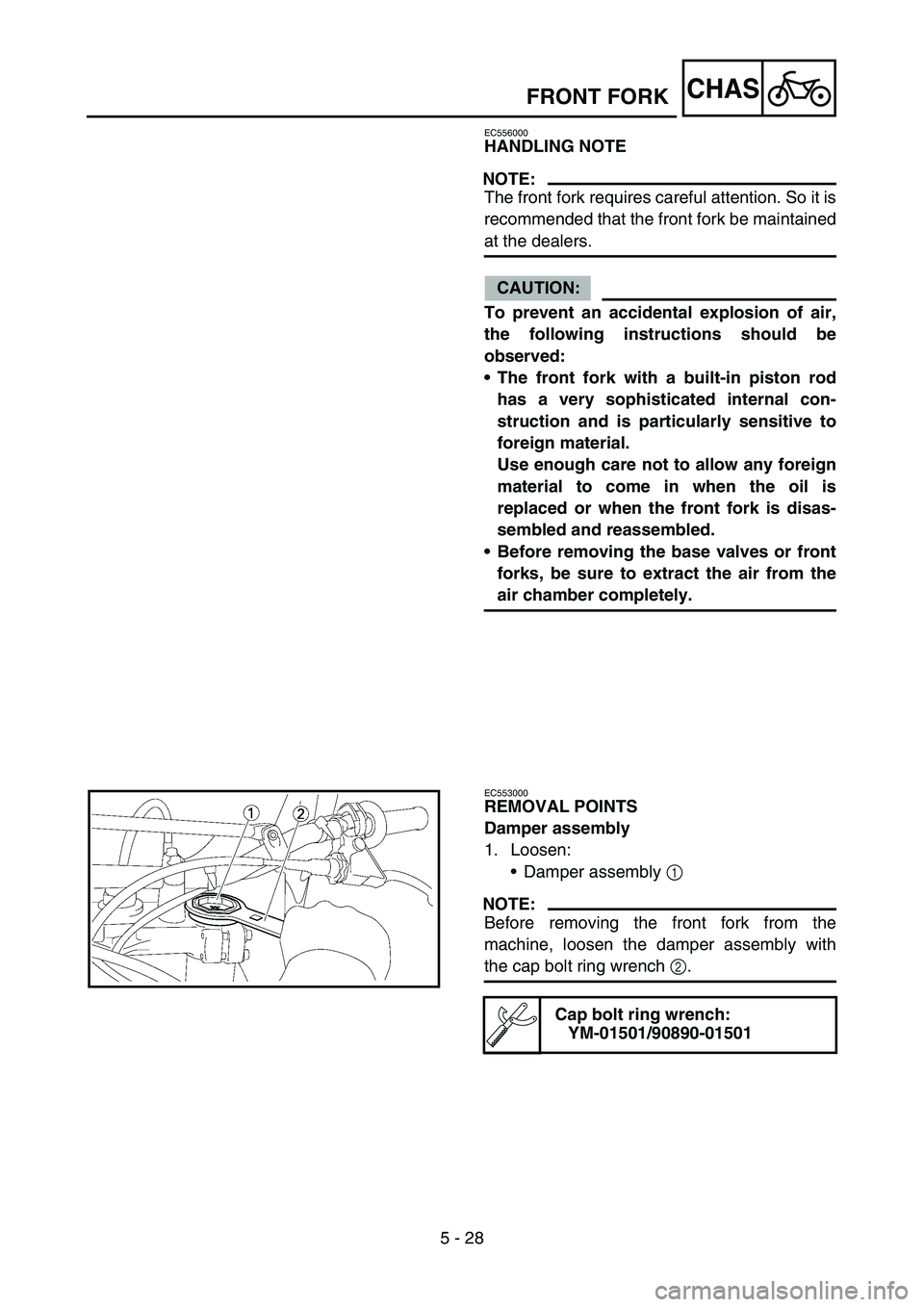

HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be maintained
at the dealers.
CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the base valves or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
Damper assembly
1. Loosen:
Damper assembly 1
NOTE:
Before removing the front fork from the
machine, loosen the damper assembly with
the cap bolt ring wrench 2.
Cap bolt ring wrench:
YM-01501/90890-01501

5 - 28
CHAS

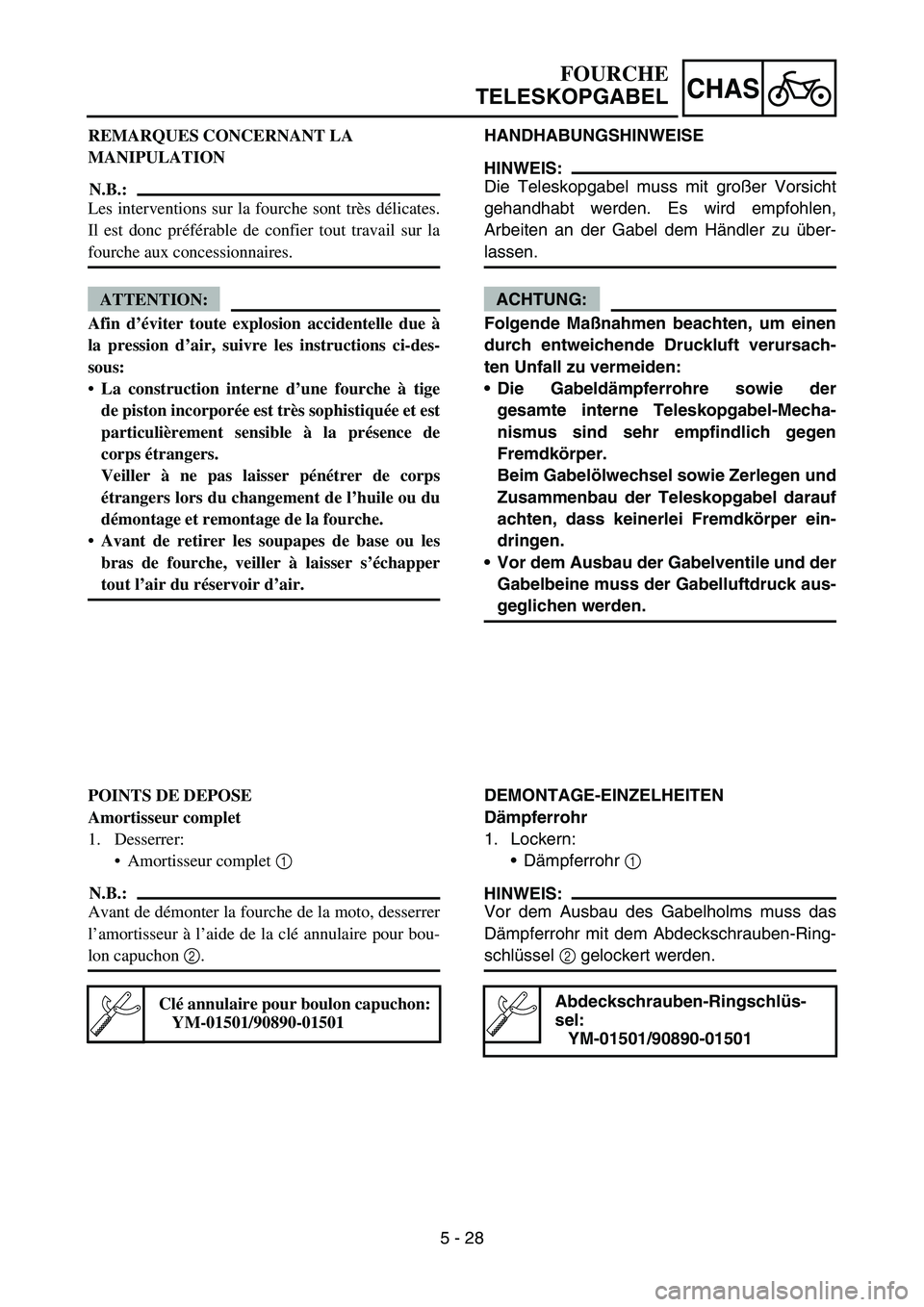

REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
Les interventions sur la fourche sont très délicates.
Il est donc préférable de confier tout travail sur la
fourche aux concessionnaires.
ATTENTION:
Afin d’éviter toute explosion accidentelle due à
la pression d’air, suivre les instructions ci-des-
sous:
La construction interne d’une fourche à tige
de piston incorporée est très sophistiquée et est
particulièrement sensible à la présence de
corps étrangers.
Veiller à ne pas laisser pénétrer de corps
étrangers lors du changement de l’huile ou du
démontage et remontage de la fourche.
Avant de retirer les soupapes de base ou les
bras de fourche, veiller à laisser s’échapper
tout l’air du réservoir d’air.
POINTS DE DEPOSE
Amortisseur complet
1. Desserrer:
Amortisseur complet 1
N.B.:
Avant de démonter la fourche de la moto, desserrer
l’amortisseur à l’aide de la clé annulaire pour bou-
lon capuchon 2.
Clé annulaire pour boulon capuchon:
YM-01501/90890-01501
HANDHABUNGSHINWEISE
HINWEIS:
Die Teleskopgabel muss mit großer Vorsicht
gehandhabt werden. Es wird empfohlen,
Arbeiten an der Gabel dem Händler zu über-
lassen.
ACHTUNG:
Folgende Maßnahmen beachten, um einen
durch entweichende Druckluft verursach-
ten Unfall zu vermeiden:
Die Gabeldämpferrohre sowie der
gesamte interne Teleskopgabel-Mecha-
nismus sind sehr empfindlich gegen
Fremdkörper.
Beim Gabelölwechsel sowie Zerlegen und
Zusammenbau der Teleskopgabel darauf
achten, dass keinerlei Fremdkörper ein-
dringen.
Vor dem Ausbau der Gabelventile und der
Gabelbeine muss der Gabelluftdruck aus-
geglichen werden.
DEMONTAGE-EINZELHEITEN
Dämpferrohr
1. Lockern:
Dämpferrohr 1
HINWEIS:
Vor dem Ausbau des Gabelholms muss das
Dämpferrohr mit dem Abdeckschrauben-Ring-
schlüssel 2 gelockert werden.
Abdeckschrauben-Ringschlüs-
sel:
YM-01501/90890-01501
FOURCHE
TELESKOPGABEL

5 - 29
CHAS

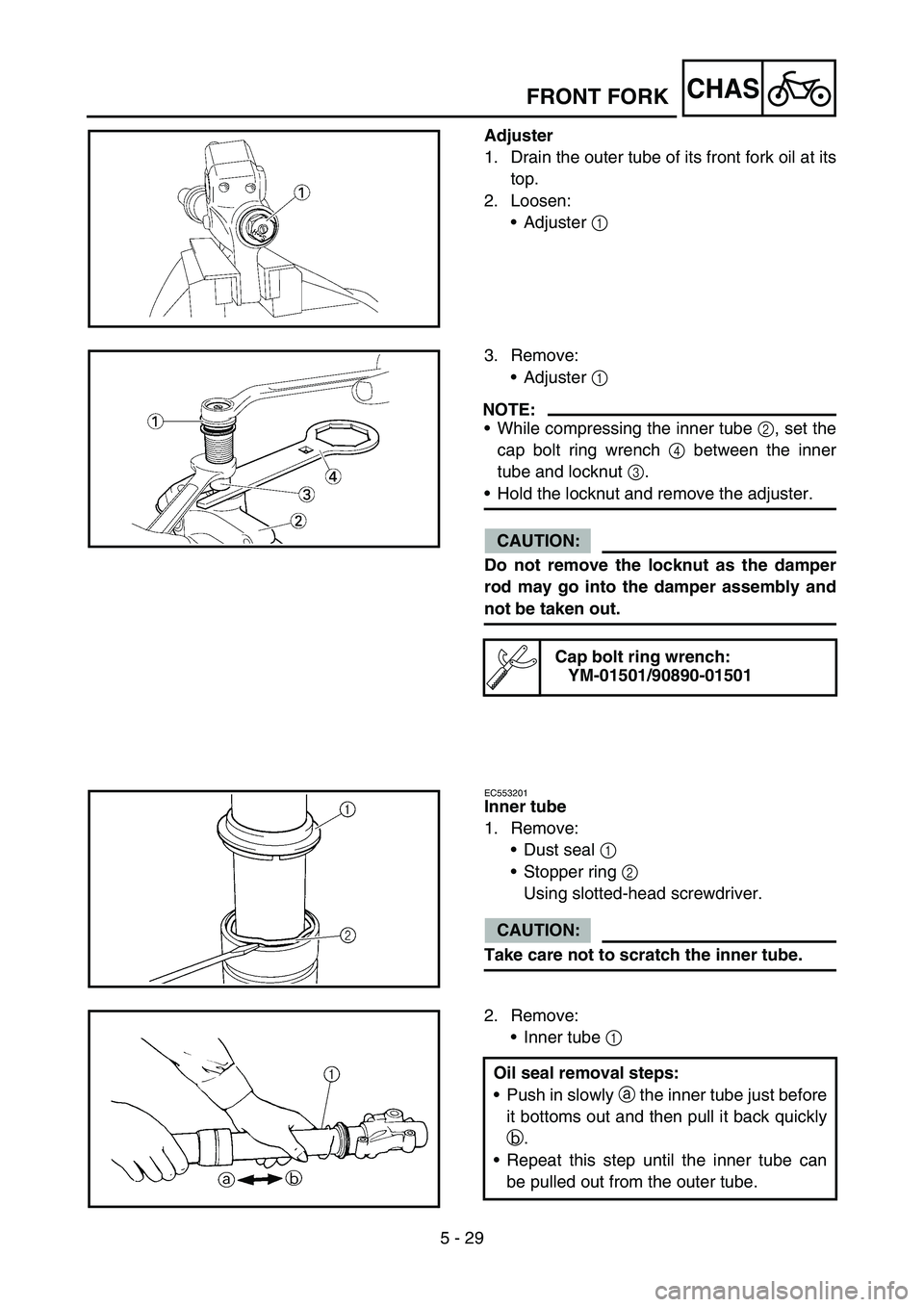

Adjuster
1. Drain the outer tube of its front fork oil at its
top.
2. Loosen:
Adjuster 1
3. Remove:
Adjuster 1
NOTE:
While compressing the inner tube 2, set the
cap bolt ring wrench 4 between the inner
tube and locknut 3.
Hold the locknut and remove the adjuster.
CAUTION:
Do not remove the locknut as the damper
rod may go into the damper assembly and
not be taken out.
Cap bolt ring wrench:
YM-01501/90890-01501
EC553201
Inner tube
1. Remove:
Dust seal 1
Stopper ring 2
Using slotted-head screwdriver.
CAUTION:
Take care not to scratch the inner tube.
2. Remove:
Inner tube 1
Oil seal removal steps:
Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
Repeat this step until the inner tube can
be pulled out from the outer tube.
FRONT FORK

5 - 29
CHAS

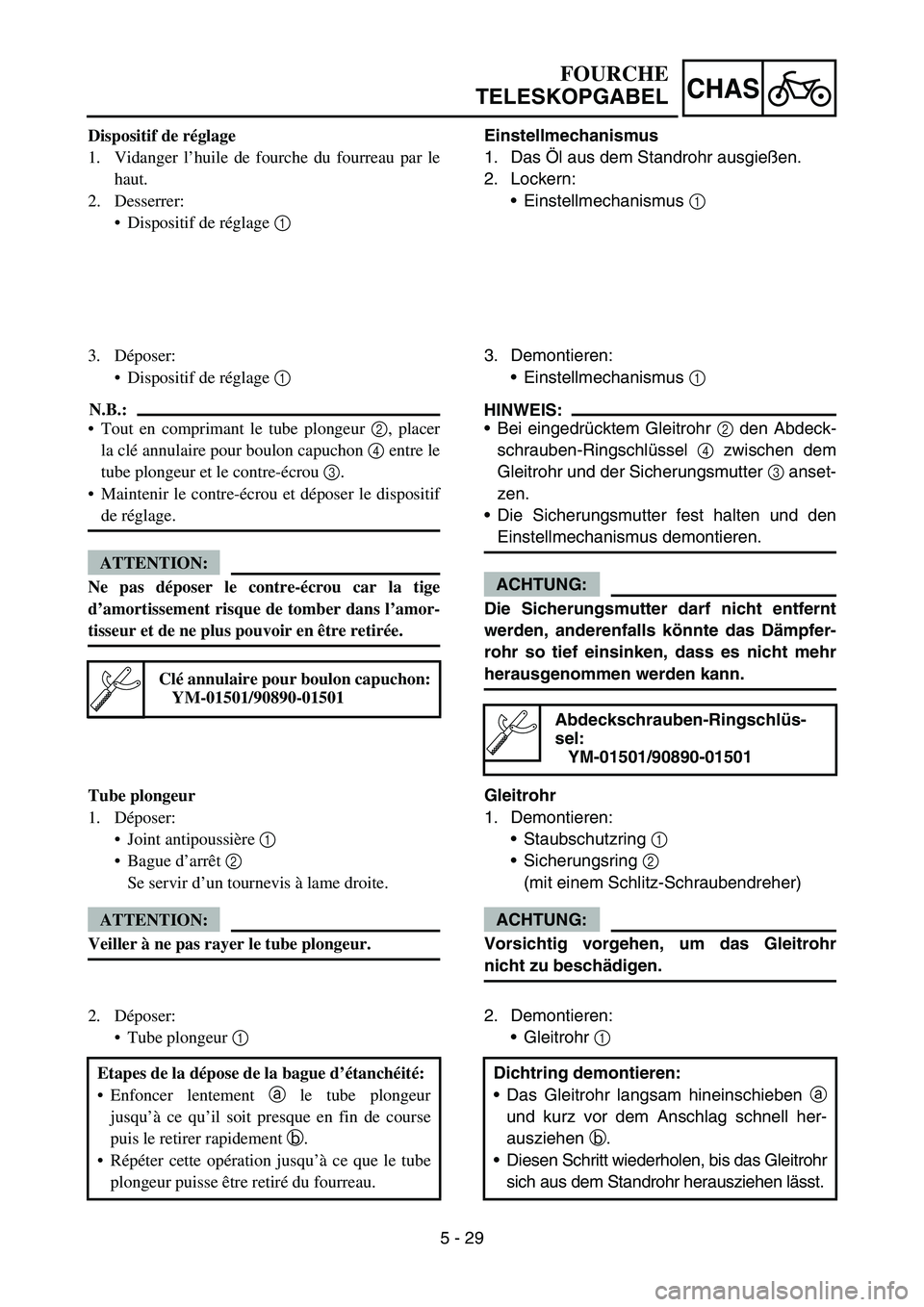

Dispositif de réglage
1. Vidanger l’huile de fourche du fourreau par le
haut.
2. Desserrer:
Dispositif de réglage 1
3. Déposer:
Dispositif de réglage 1
N.B.:
Tout en comprimant le tube plongeur 2, placer
la clé annulaire pour boulon capuchon 4 entre le
tube plongeur et le contre-écrou 3.
Maintenir le contre-écrou et déposer le dispositif
de réglage.
ATTENTION:
Ne pas déposer le contre-écrou car la tige
d’amortissement risque de tomber dans l’amor-
tisseur et de ne plus pouvoir en être retirée.
Clé annulaire pour boulon capuchon:
YM-01501/90890-01501
Tube plongeur
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
Se servir d’un tournevis à lame droite.
ATTENTION:
Veiller à ne pas rayer le tube plongeur.
2. Déposer:
Tube plongeur 1
Etapes de la dépose de la bague d’étanchéité:
Enfoncer lentement a le tube plongeur
jusqu’à ce qu’il soit presque en fin de course
puis le retirer rapidement b.
Répéter cette opération jusqu’à ce que le tube
plongeur puisse être retiré du fourreau.
Einstellmechanismus
1. Das Öl aus dem Standrohr ausgießen.
2. Lockern:
Einstellmechanismus 1
3. Demontieren:
Einstellmechanismus 1
HINWEIS:
Bei eingedrücktem Gleitrohr 2 den Abdeck-
schrauben-Ringschlüssel 4 zwischen dem
Gleitrohr und der Sicherungsmutter 3 anset-
zen.
Die Sicherungsmutter fest halten und den
Einstellmechanismus demontieren.
ACHTUNG:
Die Sicherungsmutter darf nicht entfernt
werden, anderenfalls könnte das Dämpfer-
rohr so tief einsinken, dass es nicht mehr
herausgenommen werden kann.
Abdeckschrauben-Ringschlüs-
sel:
YM-01501/90890-01501
Gleitrohr
1. Demontieren:
Staubschutzring 1
Sicherungsring 2
(mit einem Schlitz-Schraubendreher)
ACHTUNG:
Vorsichtig vorgehen, um das Gleitrohr
nicht zu beschädigen.
2. Demontieren:
Gleitrohr 1
Dichtring demontieren:
Das Gleitrohr langsam hineinschieben a
und kurz vor dem Anschlag schnell her-
ausziehen b.
Diesen Schritt wiederholen, bis das Gleitrohr
sich aus dem Standrohr herausziehen lässt.
FOURCHE
TELESKOPGABEL

5 - 30
CHAS

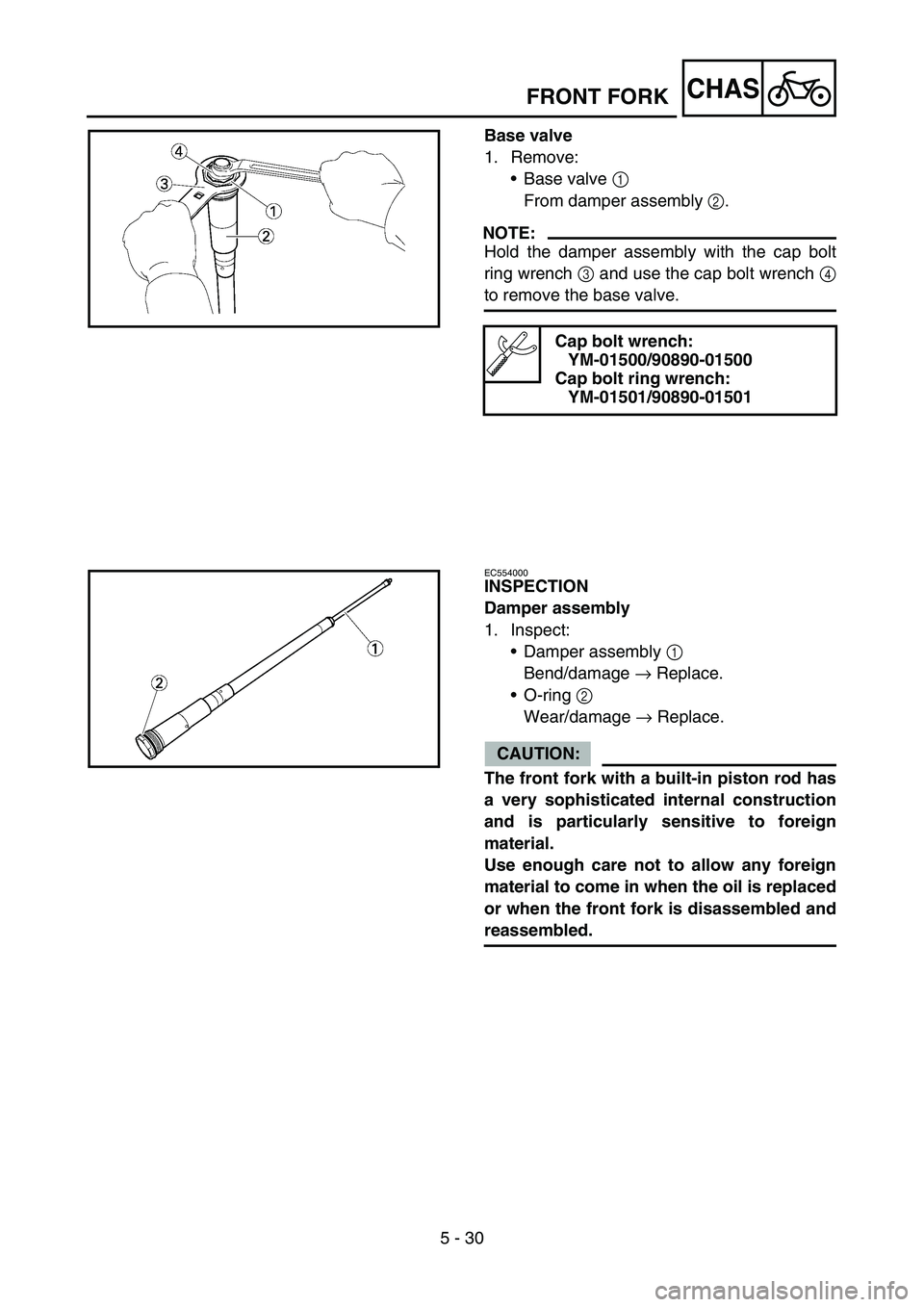

Base valve
1. Remove:
Base valve 1
From damper assembly 2.
NOTE:
Hold the damper assembly with the cap bolt
ring wrench 3 and use the cap bolt wrench 4
to remove the base valve.
Cap bolt wrench:
YM-01500/90890-01500
Cap bolt ring wrench:
YM-01501/90890-01501
EC554000
INSPECTION
Damper assembly
1. Inspect:
Damper assembly 1
Bend/damage → Replace.
O-ring 2
Wear/damage → Replace.
CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
FRONT FORK

5 - 30
CHAS

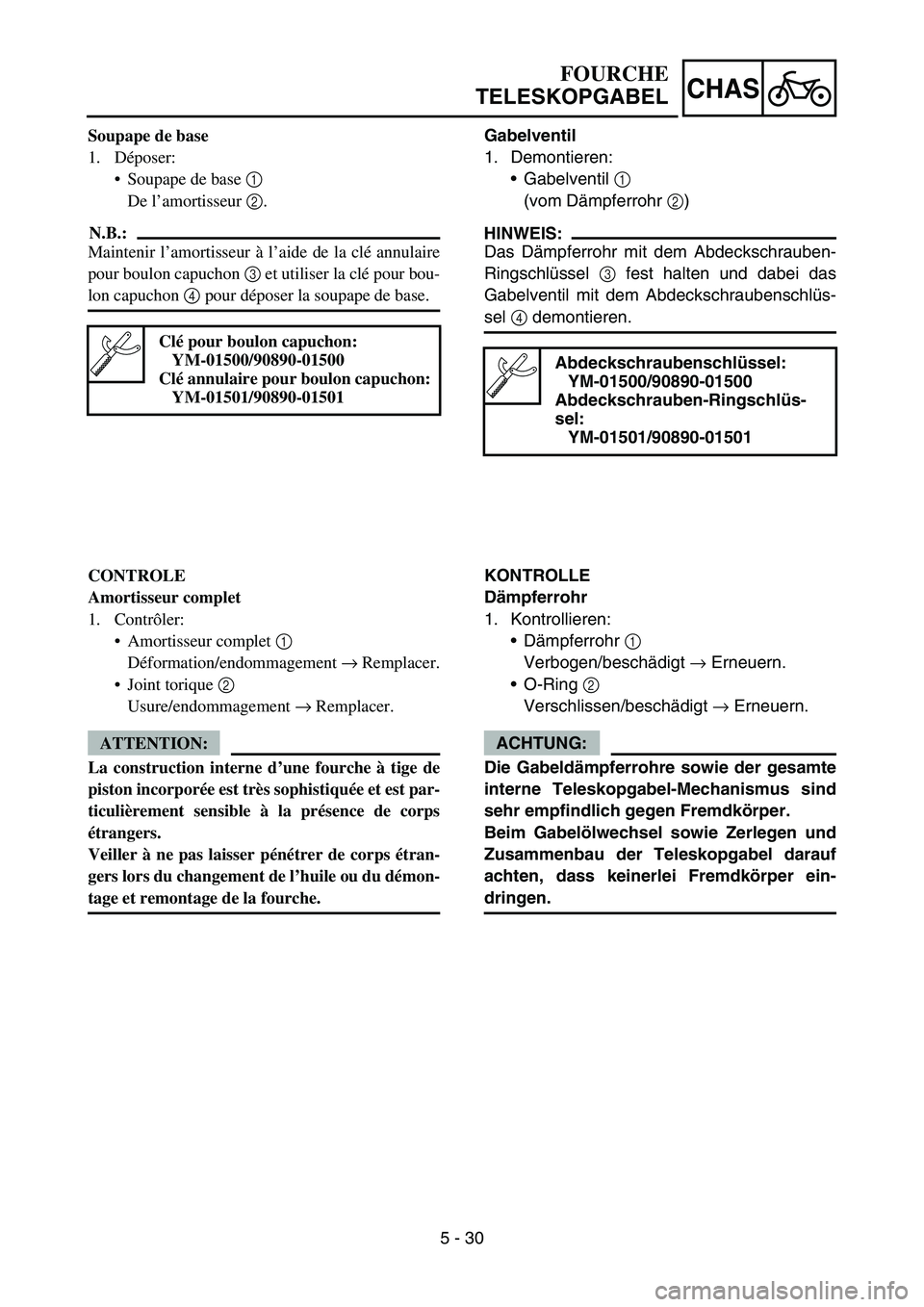

Soupape de base
1. Déposer:
Soupape de base 1
De l’amortisseur 2.
N.B.:
Maintenir l’amortisseur à l’aide de la clé annulaire
pour boulon capuchon 3 et utiliser la clé pour bou-
lon capuchon 4 pour déposer la soupape de base.
Clé pour boulon capuchon:
YM-01500/90890-01500
Clé annulaire pour boulon capuchon:
YM-01501/90890-01501
CONTROLE
Amortisseur complet
1. Contrôler:
Amortisseur complet 1
Déformation/endommagement → Remplacer.
Joint torique 2
Usure/endommagement → Remplacer.
ATTENTION:
La construction interne d’une fourche à tige de
piston incorporée est très sophistiquée et est par-
ticulièrement sensible à la présence de corps
étrangers.
Veiller à ne pas laisser pénétrer de corps étran-
gers lors du changement de l’huile ou du démon-
tage et remontage de la fourche.Gabelventil
1. Demontieren:
Gabelventil 1
(vom Dämpferrohr 2)
HINWEIS:
Das Dämpferrohr mit dem Abdeckschrauben-
Ringschlüssel 3 fest halten und dabei das
Gabelventil mit dem Abdeckschraubenschlüs-
sel 4 demontieren.
Abdeckschraubenschlüssel:
YM-01500/90890-01500
Abdeckschrauben-Ringschlüs-
sel:
YM-01501/90890-01501
KONTROLLE
Dämpferrohr
1. Kontrollieren:
Dämpferrohr 1
Verbogen/beschädigt → Erneuern.
O-Ring 2
Verschlissen/beschädigt → Erneuern.
ACHTUNG:
Die Gabeldämpferrohre sowie der gesamte
interne Teleskopgabel-Mechanismus sind
sehr empfindlich gegen Fremdkörper.
Beim Gabelölwechsel sowie Zerlegen und
Zusammenbau der Teleskopgabel darauf
achten, dass keinerlei Fremdkörper ein-
dringen.
FOURCHE
TELESKOPGABEL

5 - 31
CHAS

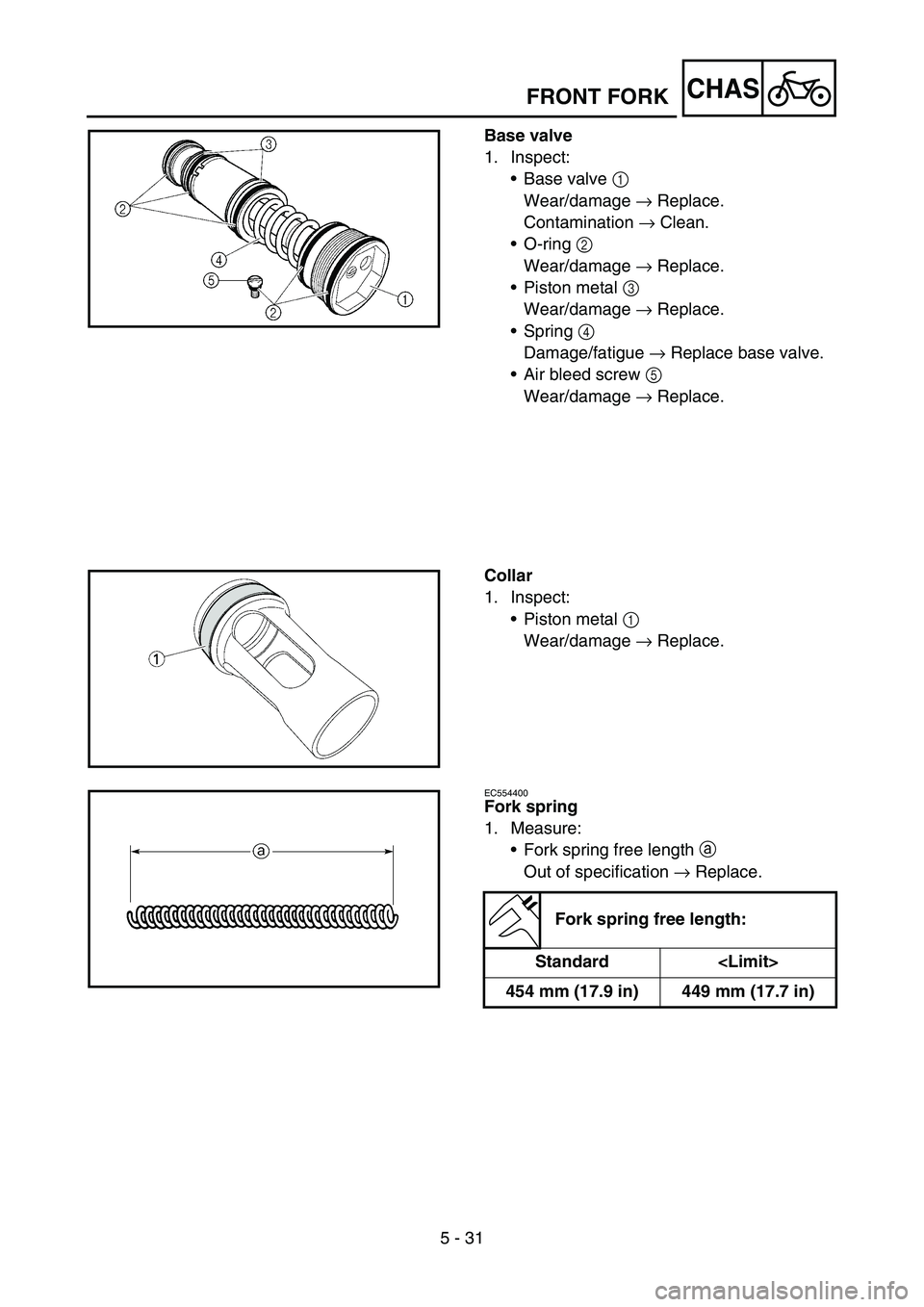

Base valve
1. Inspect:
Base valve 1
Wear/damage → Replace.
Contamination → Clean.
O-ring 2
Wear/damage → Replace.
Piston metal 3
Wear/damage → Replace.
Spring 4
Damage/fatigue → Replace base valve.
Air bleed screw 5
Wear/damage → Replace.
Collar
1. Inspect:
Piston metal 1
Wear/damage → Replace.
EC554400
Fork spring
1. Measure:
Fork spring free length a
Out of specification → Replace.
Fork spring free length:
Standard
454 mm (17.9 in) 449 mm (17.7 in)
FRONT FORK
