YAMAHA YZ450F 2011 Betriebsanleitungen (in German)

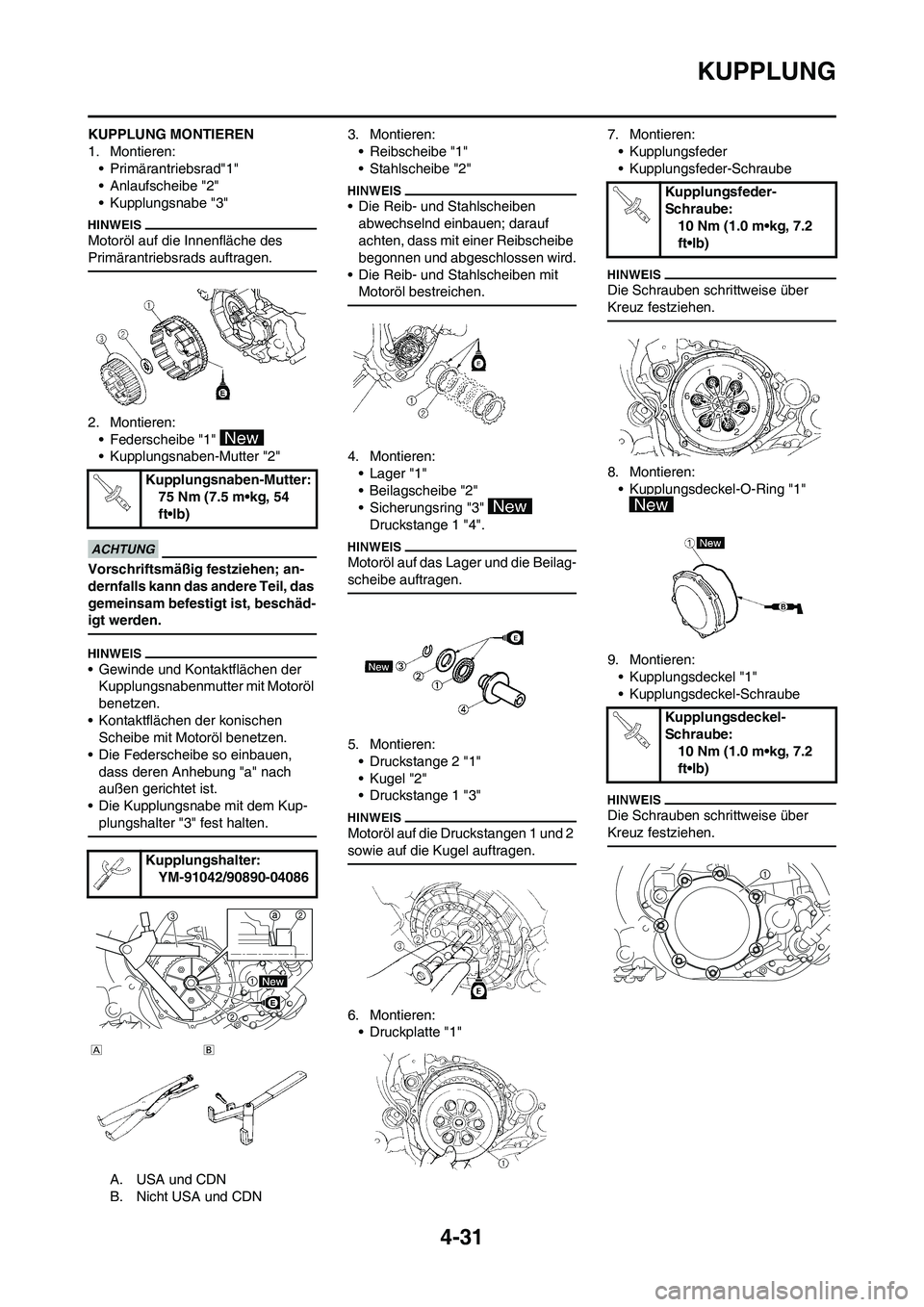

4-31
KUPPLUNG
KUPPLUNG MONTIEREN
1. Montieren:
• Primärantriebsrad"1"
• Anlaufscheibe "2"
• Kupplungsnabe "3"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Federscheibe "1"
• Kupplungsnaben-Mutter "2"
Vorschriftsmäßig festziehen; an-
dernfalls kann das andere Teil, das
gemeinsam befestigt ist, beschäd-
igt werden.
• Gewinde und Kontaktflächen der
Kupplungsnabenmutter mit Motoröl
benetzen.
• Kontaktflächen der konischen
Scheibe mit Motoröl benetzen.
• Die Federscheibe so einbauen,
dass deren Anhebung "a" nach
außen gerichtet ist.
• Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN3. Montieren:
• Reibscheibe "1"
• Stahlscheibe "2"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
4. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
5. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
6. Montieren:
• Druckplatte "1"7. Montieren:
• Kupplungsfeder
• Kupplungsfeder-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
8. Montieren:
• Kupplungsdeckel-O-Ring "1"
9. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

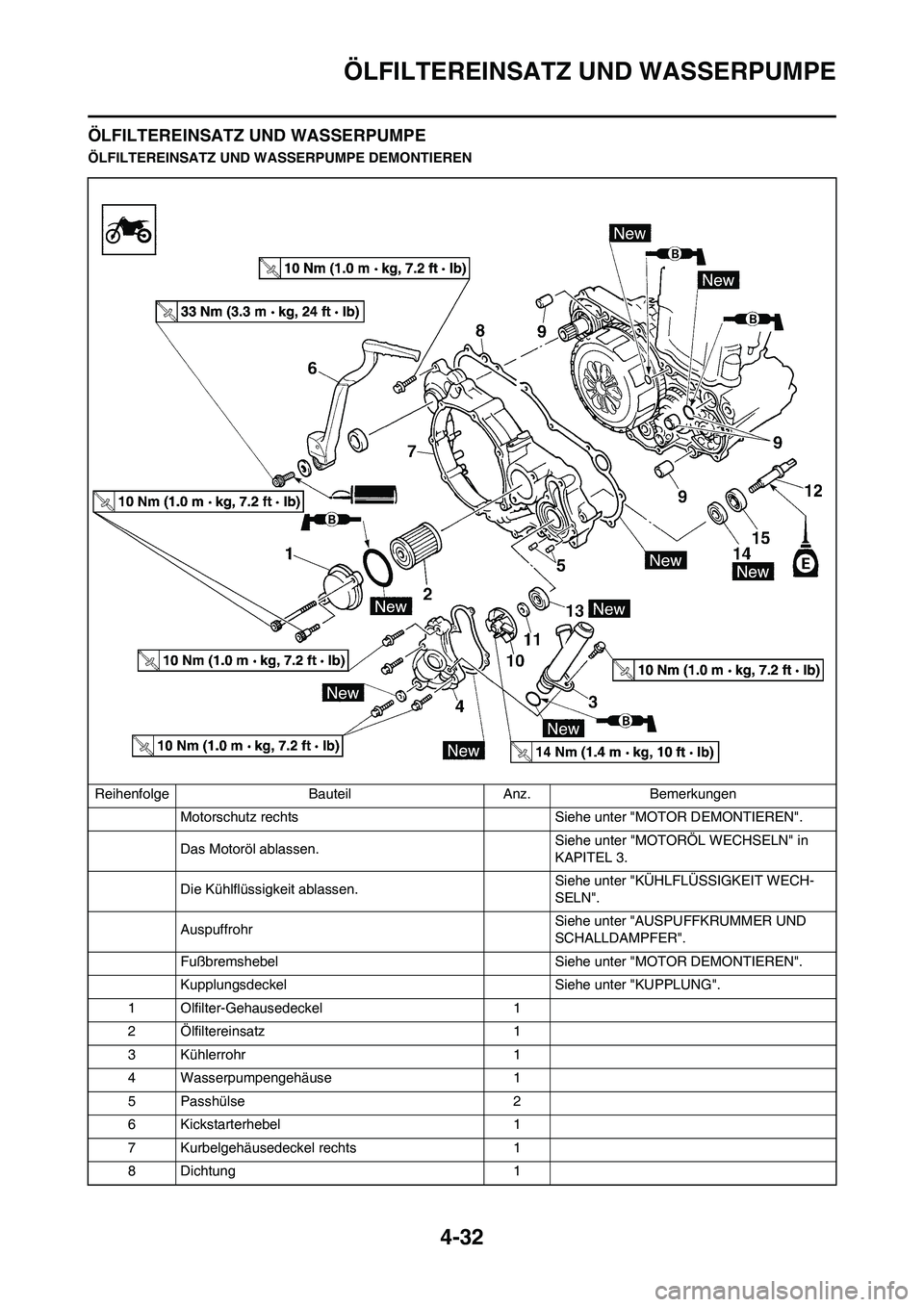

4-32
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffrohr Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlerrohr 1
4 Wasserpumpengehäuse 1
5 Passhülse 2
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Dichtung 1

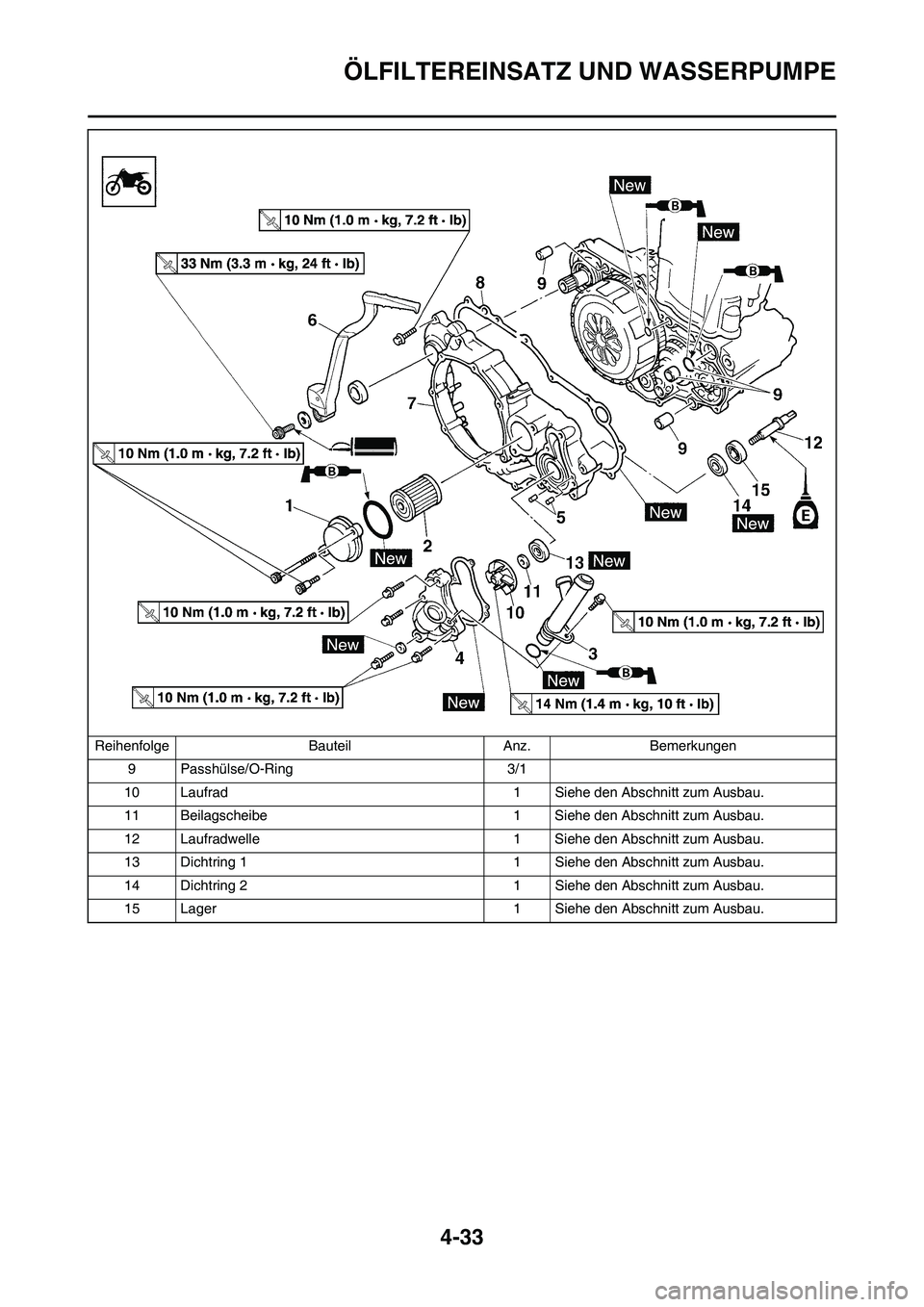

4-33
ÖLFILTEREINSATZ UND WASSERPUMPE
9 Passhülse/O-Ring 3/1
10 Laufrad 1 Siehe den Abschnitt zum Ausbau.
11 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
12 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
13 Dichtring 1 1 Siehe den Abschnitt zum Ausbau.
14 Dichtring 2 1 Siehe den Abschnitt zum Ausbau.
15 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

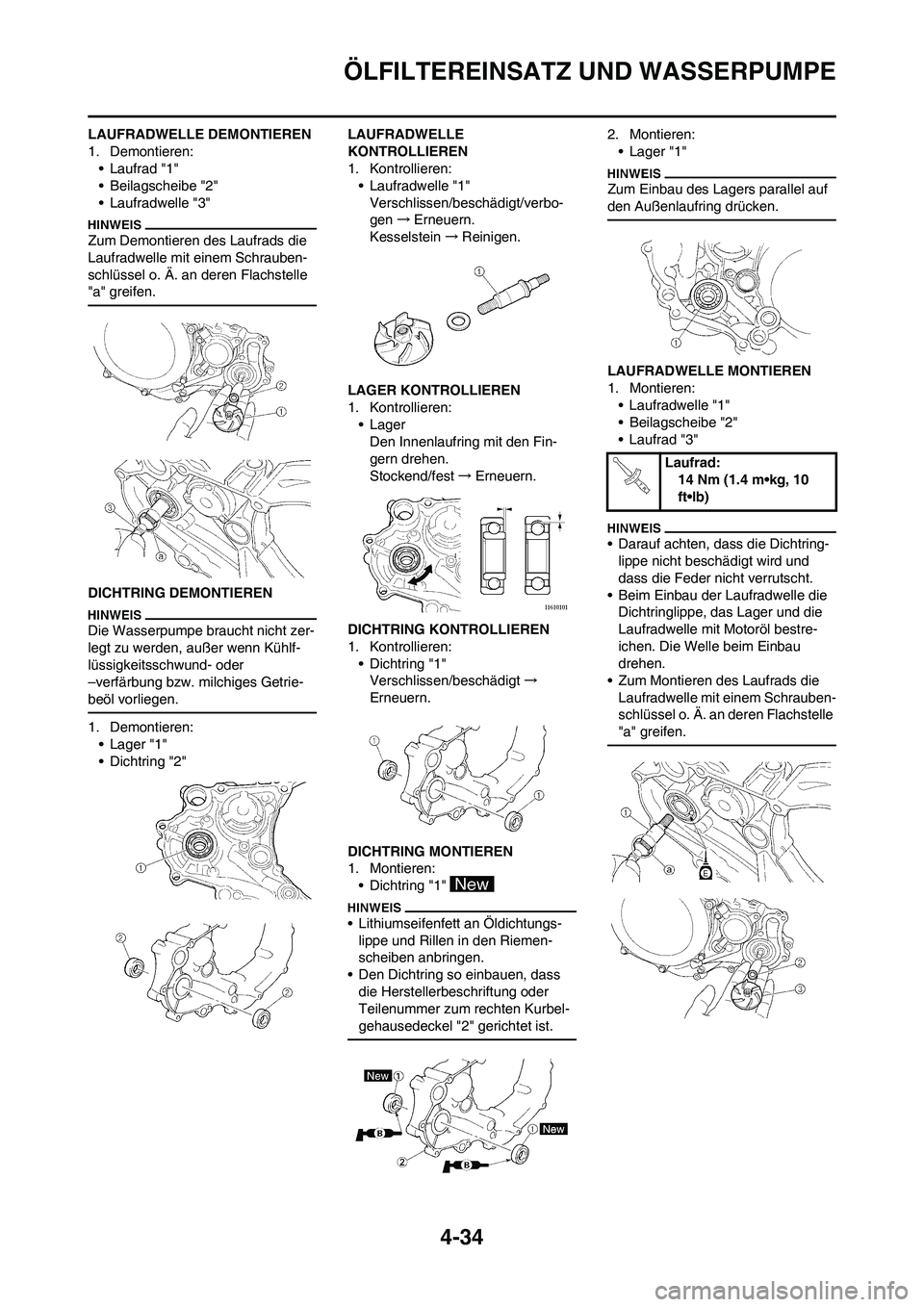

4-34
ÖLFILTEREINSATZ UND WASSERPUMPE
LAUFRADWELLE DEMONTIEREN
1. Demontieren:
• Laufrad "1"
• Beilagscheibe "2"
• Laufradwelle "3"
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
DICHTRING DEMONTIEREN
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlf-
lüssigkeitsschwund- oder
–verfärbung bzw. milchiges Getrie-
beöl vorliegen.
1. Demontieren:
• Lager "1"
• Dichtring "2"LAUFRADWELLE
KONTROLLIEREN
1. Kontrollieren:
• Laufradwelle "1"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
Kesselstein→Reinigen.
LAGER KONTROLLIEREN
1. Kontrollieren:
• Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest→Erneuern.
DICHTRING KONTROLLIEREN
1. Kontrollieren:
• Dichtring "1"
Verschlissen/beschädigt→
Erneuern.
DICHTRING MONTIEREN
1. Montieren:
• Dichtring "1"
• Lithiumseifenfett an Öldichtungs-
lippe und Rillen in den Riemen-
scheiben anbringen.
• Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehausedeckel "2" gerichtet ist.
2. Montieren:
• Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
LAUFRADWELLE MONTIEREN
1. Montieren:
• Laufradwelle "1"
• Beilagscheibe "2"
• Laufrad "3"
• Darauf achten, dass die Dichtring-
lippe nicht beschädigt wird und
dass die Feder nicht verrutscht.
• Beim Einbau der Laufradwelle die
Dichtringlippe, das Lager und die
Laufradwelle mit Motoröl bestre-
ichen. Die Welle beim Einbau
drehen.
• Zum Montieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
Laufrad:
14 Nm (1.4 m•kg, 10
ft•lb)

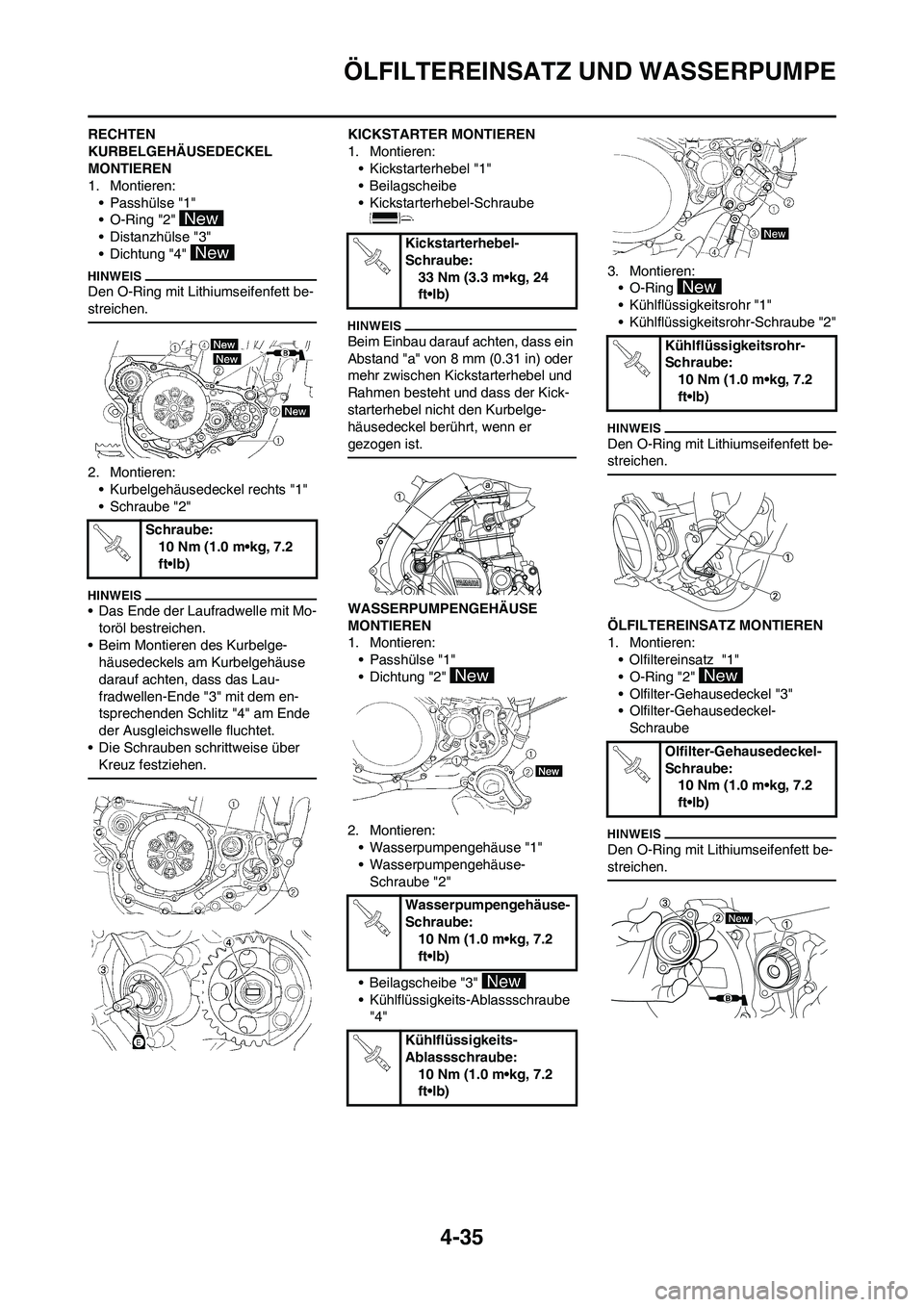

4-35
ÖLFILTEREINSATZ UND WASSERPUMPE
RECHTEN
KURBELGEHÄUSEDECKEL
MONTIEREN
1. Montieren:
• Passhülse "1"
• O-Ring "2"
• Distanzhülse "3"
• Dichtung "4"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Kurbelgehäusedeckel rechts "1"
• Schraube "2"
• Das Ende der Laufradwelle mit Mo-
toröl bestreichen.
• Beim Montieren des Kurbelge-
häusedeckels am Kurbelgehäuse
darauf achten, dass das Lau-
fradwellen-Ende "3" mit dem en-
tsprechenden Schlitz "4" am Ende
der Ausgleichswelle fluchtet.
• Die Schrauben schrittweise über
Kreuz festziehen.
KICKSTARTER MONTIEREN
1. Montieren:
• Kickstarterhebel "1"
• Beilagscheibe
• Kickstarterhebel-Schraube
Beim Einbau darauf achten, dass ein
Abstand "a" von 8 mm (0.31 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelge-
häusedeckel berührt, wenn er
gezogen ist.
WASSERPUMPENGEHÄUSE
MONTIEREN
1. Montieren:
• Passhülse "1"
• Dichtung "2"
2. Montieren:
• Wasserpumpengehäuse "1"
• Wasserpumpengehäuse-
Schraube "2"
• Beilagscheibe "3"
• Kühlflüssigkeits-Ablassschraube
"4"3. Montieren:
• O-Ring
• Kühlflüssigkeitsrohr "1"
• Kühlflüssigkeitsrohr-Schraube "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
ÖLFILTEREINSATZ MONTIEREN
1. Montieren:
• Olfiltereinsatz "1"
• O-Ring "2"
• Olfilter-Gehausedeckel "3"
• Olfilter-Gehausedeckel-
Schraube
Den O-Ring mit Lithiumseifenfett be-
streichen.
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kickstarterhebel-
Schraube:
33 Nm (3.3 m•kg, 24
ft•lb)
Wasserpumpengehäuse-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeitsrohr-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Olfilter-Gehausedeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-36

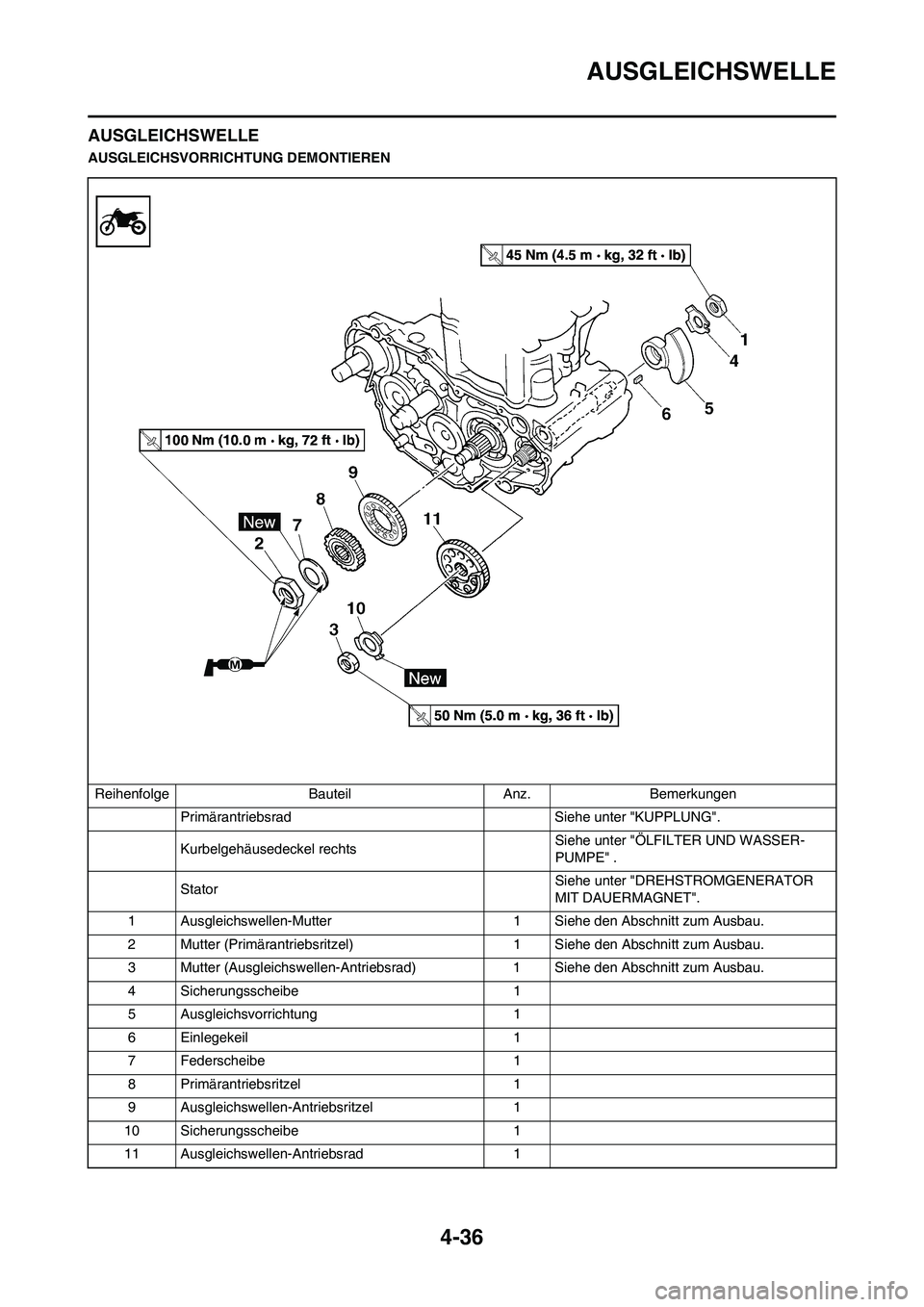

AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "DREHSTROMGENERATOR
MIT DAUERMAGNET".
1 Ausgleichswellen-Mutter 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
3 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichswellen-Antriebsrad 1

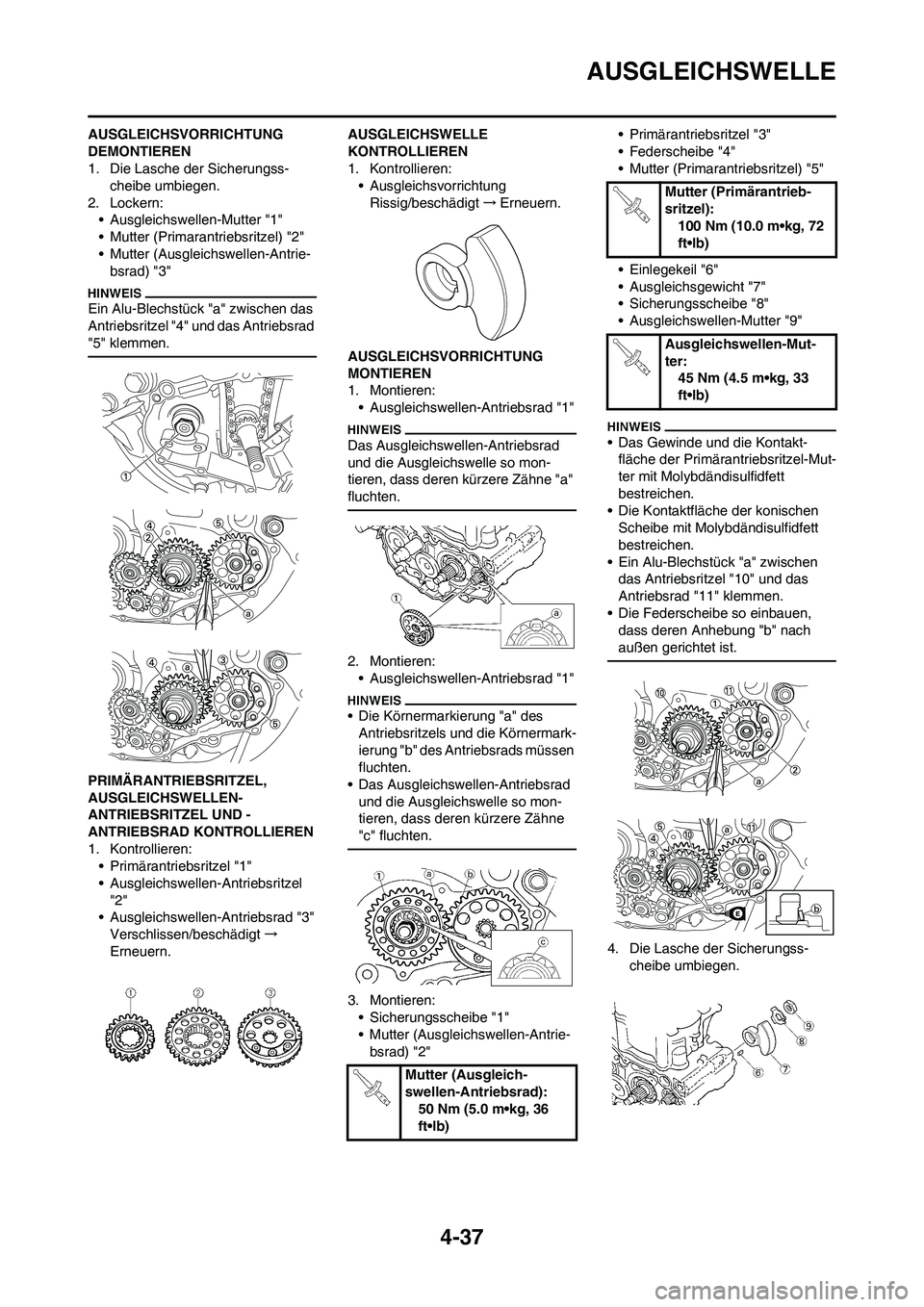

4-37
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG
DEMONTIEREN
1. Die Lasche der Sicherungss-
cheibe umbiegen.
2. Lockern:
• Ausgleichswellen-Mutter "1"
• Mutter (Primarantriebsritzel) "2"
• Mutter (Ausgleichswellen-Antrie-
bsrad) "3"
Ein Alu-Blechstück "a" zwischen das
Antriebsritzel "4" und das Antriebsrad
"5" klemmen.
PRIMÄRANTRIEBSRITZEL,
AUSGLEICHSWELLEN-
ANTRIEBSRITZEL UND -
ANTRIEBSRAD KONTROLLIEREN
1. Kontrollieren:
• Primärantriebsritzel "1"
• Ausgleichswellen-Antriebsritzel
"2"
• Ausgleichswellen-Antriebsrad "3"
Verschlissen/beschädigt→
Erneuern.AUSGLEICHSWELLE
KONTROLLIEREN
1. Kontrollieren:
• Ausgleichsvorrichtung
Rissig/beschädigt→Erneuern.
AUSGLEICHSVORRICHTUNG
MONTIEREN
1. Montieren:
• Ausgleichswellen-Antriebsrad "1"
Das Ausgleichswellen-Antriebsrad
und die Ausgleichswelle so mon-
tieren, dass deren kürzere Zähne "a"
fluchten.
2. Montieren:
• Ausgleichswellen-Antriebsrad "1"
• Die Körnermarkierung "a" des
Antriebsritzels und die Körnermark-
ierung "b" des Antriebsrads müssen
fluchten.
• Das Ausgleichswellen-Antriebsrad
und die Ausgleichswelle so mon-
tieren, dass deren kürzere Zähne
"c" fluchten.
3. Montieren:
• Sicherungsscheibe "1"
• Mutter (Ausgleichswellen-Antrie-
bsrad) "2"• Primärantriebsritzel "3"
• Federscheibe "4"
• Mutter (Primarantriebsritzel) "5"
• Einlegekeil "6"
• Ausgleichsgewicht "7"
• Sicherungsscheibe "8"
• Ausgleichswellen-Mutter "9"
• Das Gewinde und die Kontakt-
fläche der Primärantriebsritzel-Mut-
ter mit Molybdändisulfidfett
bestreichen.
• Die Kontaktfläche der konischen
Scheibe mit Molybdändisulfidfett
bestreichen.
• Ein Alu-Blechstück "a" zwischen
das Antriebsritzel "10" und das
Antriebsrad "11" klemmen.
• Die Federscheibe so einbauen,
dass deren Anhebung "b" nach
außen gerichtet ist.
4. Die Lasche der Sicherungss-
cheibe umbiegen.
Mutter (Ausgleich-
swellen-Antriebsrad):
50 Nm (5.0 m•kg, 36
ft•lb)
Mutter (Primärantrieb-
sritzel):
100 Nm (10.0 m•kg, 72
ft•lb)
Ausgleichswellen-Mut-
ter:
45 Nm (4.5 m•kg, 33
ft•lb)

4-38

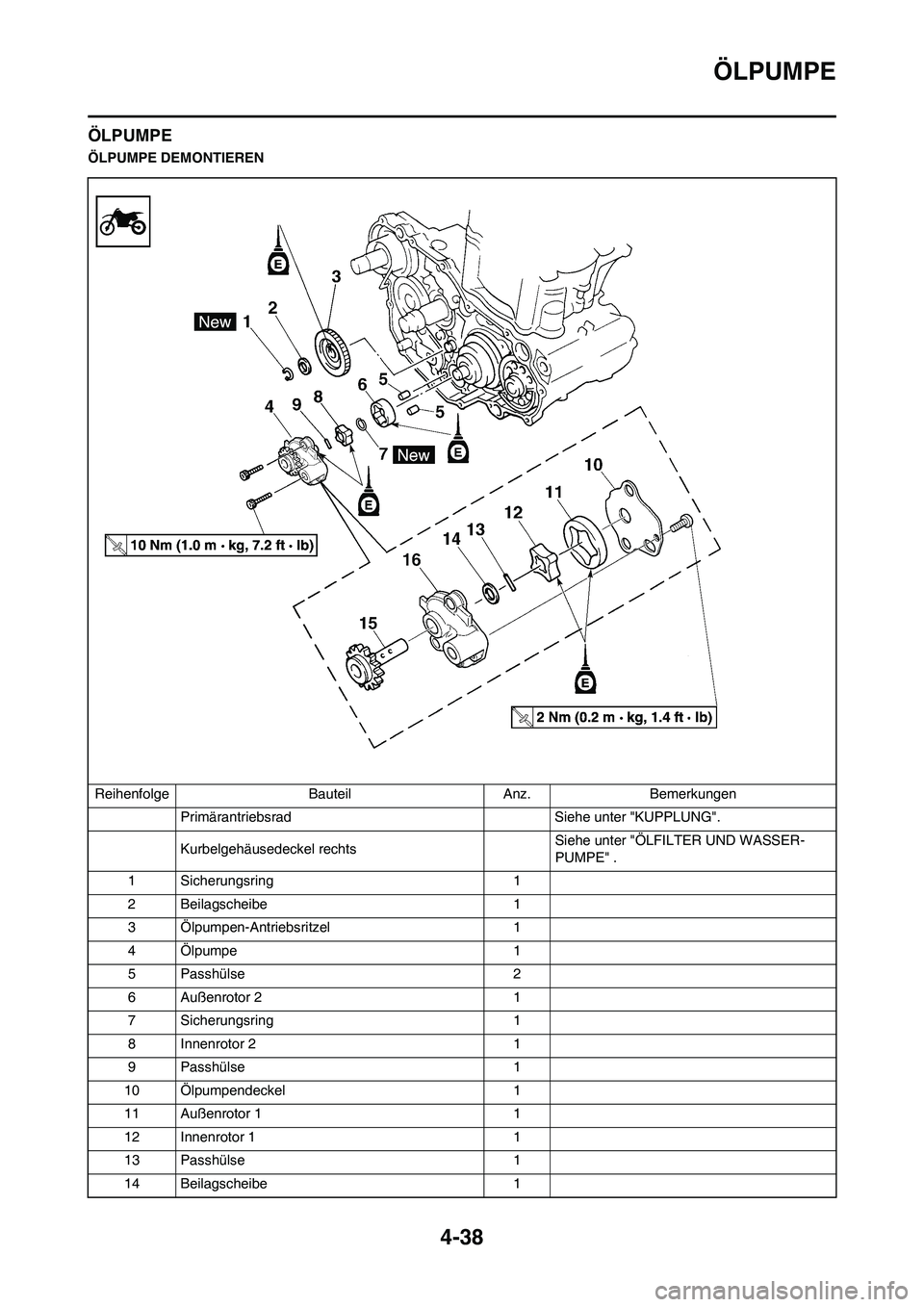

ÖLPUMPE
ÖLPUMPE
ÖLPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechtsSiehe unter "ÖLFILTER UND WASSER-
PUMPE" .
1 Sicherungsring 1
2 Beilagscheibe 1
3 Ölpumpen-Antriebsritzel 1
4 Ölpumpe 1
5 Passhülse 2
6 Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Passhülse 1
10 Ölpumpendeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
13 Passhülse 1
14 Beilagscheibe 1

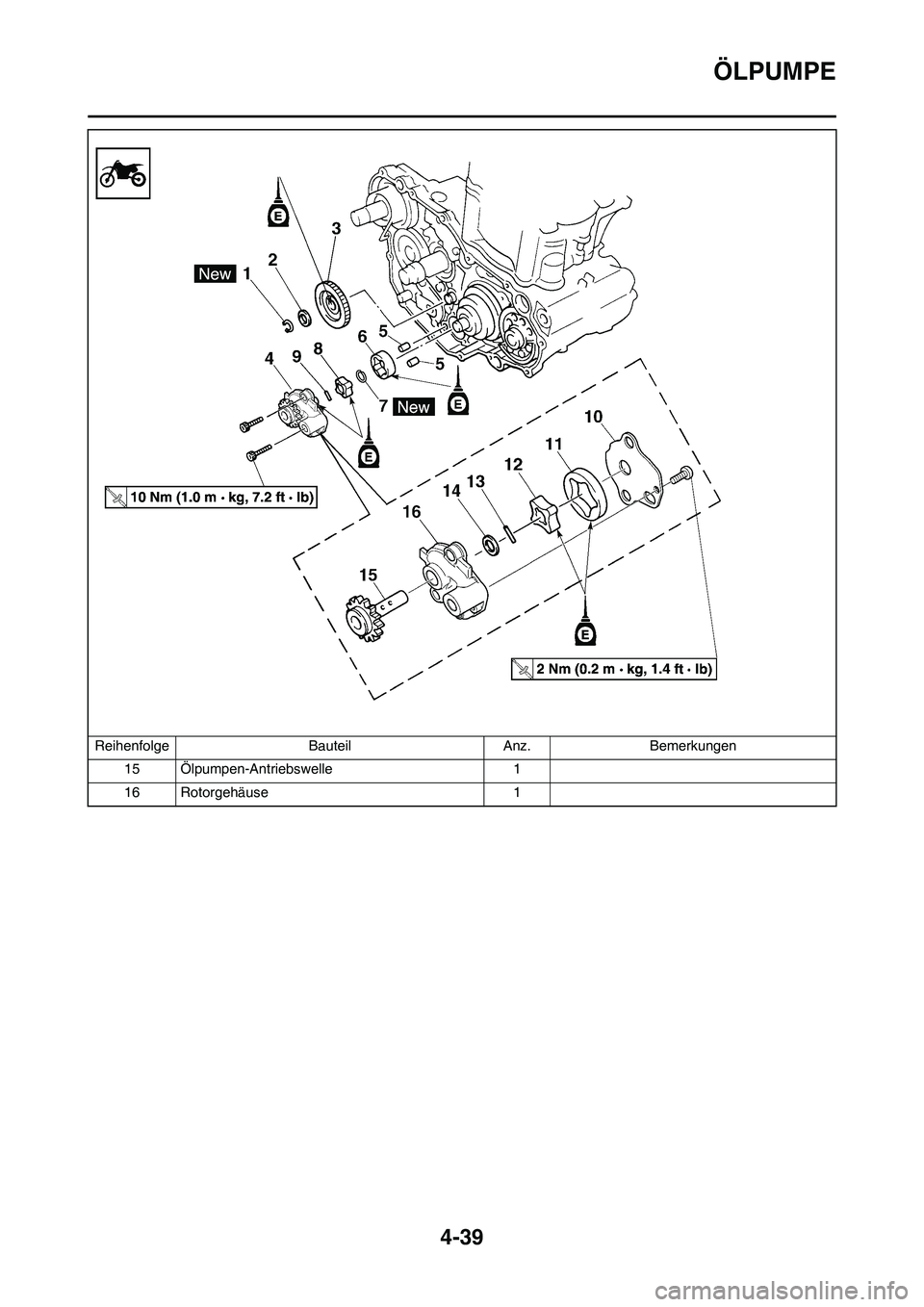

4-39
ÖLPUMPE
15 Ölpumpen-Antriebswelle 1
16 Rotorgehäuse 1 Reihenfolge Bauteil Anz. Bemerkungen

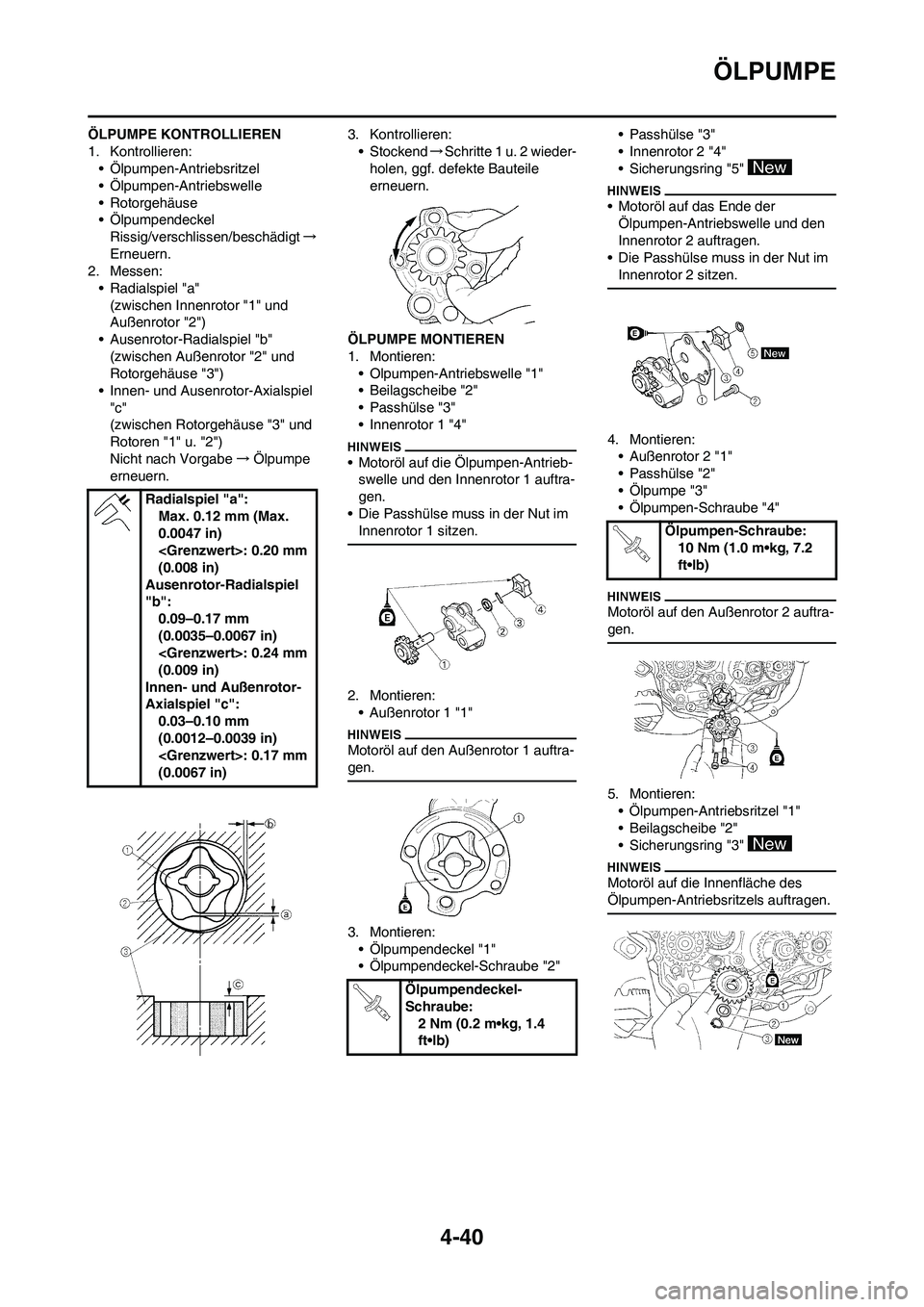

4-40
ÖLPUMPE
ÖLPUMPE KONTROLLIEREN
1. Kontrollieren:
• Ölpumpen-Antriebsritzel
• Ölpumpen-Antriebswelle
• Rotorgehäuse
• Ölpumpendeckel
Rissig/verschlissen/beschädigt→
Erneuern.
2. Messen:
• Radialspiel "a"
(zwischen Innenrotor "1" und
Außenrotor "2")
• Ausenrotor-Radialspiel "b"
(zwischen Außenrotor "2" und
Rotorgehäuse "3")
• Innen- und Ausenrotor-Axialspiel
"c"
(zwischen Rotorgehäuse "3" und
Rotoren "1" u. "2")
Nicht nach Vorgabe→Ölpumpe
erneuern.3. Kontrollieren:
• Stockend→Schritte 1 u. 2 wieder-
holen, ggf. defekte Bauteile
erneuern.
ÖLPUMPE MONTIEREN
1. Montieren:
• Olpumpen-Antriebswelle "1"
• Beilagscheibe "2"
• Passhülse "3"
• Innenrotor 1 "4"
• Motoröl auf die Ölpumpen-Antrieb-
swelle und den Innenrotor 1 auftra-
gen.
• Die Passhülse muss in der Nut im
Innenrotor 1 sitzen.
2. Montieren:
• Außenrotor 1 "1"
Motoröl auf den Außenrotor 1 auftra-
gen.
3. Montieren:
• Ölpumpendeckel "1"
• Ölpumpendeckel-Schraube "2"• Passhülse "3"
• Innenrotor 2 "4"
• Sicherungsring "5"
• Motoröl auf das Ende der
Ölpumpen-Antriebswelle und den
Innenrotor 2 auftragen.
• Die Passhülse muss in der Nut im
Innenrotor 2 sitzen.
4. Montieren:
• Außenrotor 2 "1"
• Passhülse "2"
• Ölpumpe "3"
• Ölpumpen-Schraube "4"
Motoröl auf den Außenrotor 2 auftra-
gen.
5. Montieren:
• Ölpumpen-Antriebsritzel "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Motoröl auf die Innenfläche des
Ölpumpen-Antriebsritzels auftragen.
Radialspiel "a":
Max. 0.12 mm (Max.
0.0047 in)
: 0.20 mm
(0.008 in)
Ausenrotor-Radialspiel
"b":
0.09–0.17 mm
(0.0035–0.0067 in)
: 0.24 mm
(0.009 in)
Innen- und Außenrotor-
Axialspiel "c":
0.03–0.10 mm
(0.0012–0.0039 in)
: 0.17 mm
(0.0067 in)
Ölpumpendeckel-
Schraube:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Ölpumpen-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
