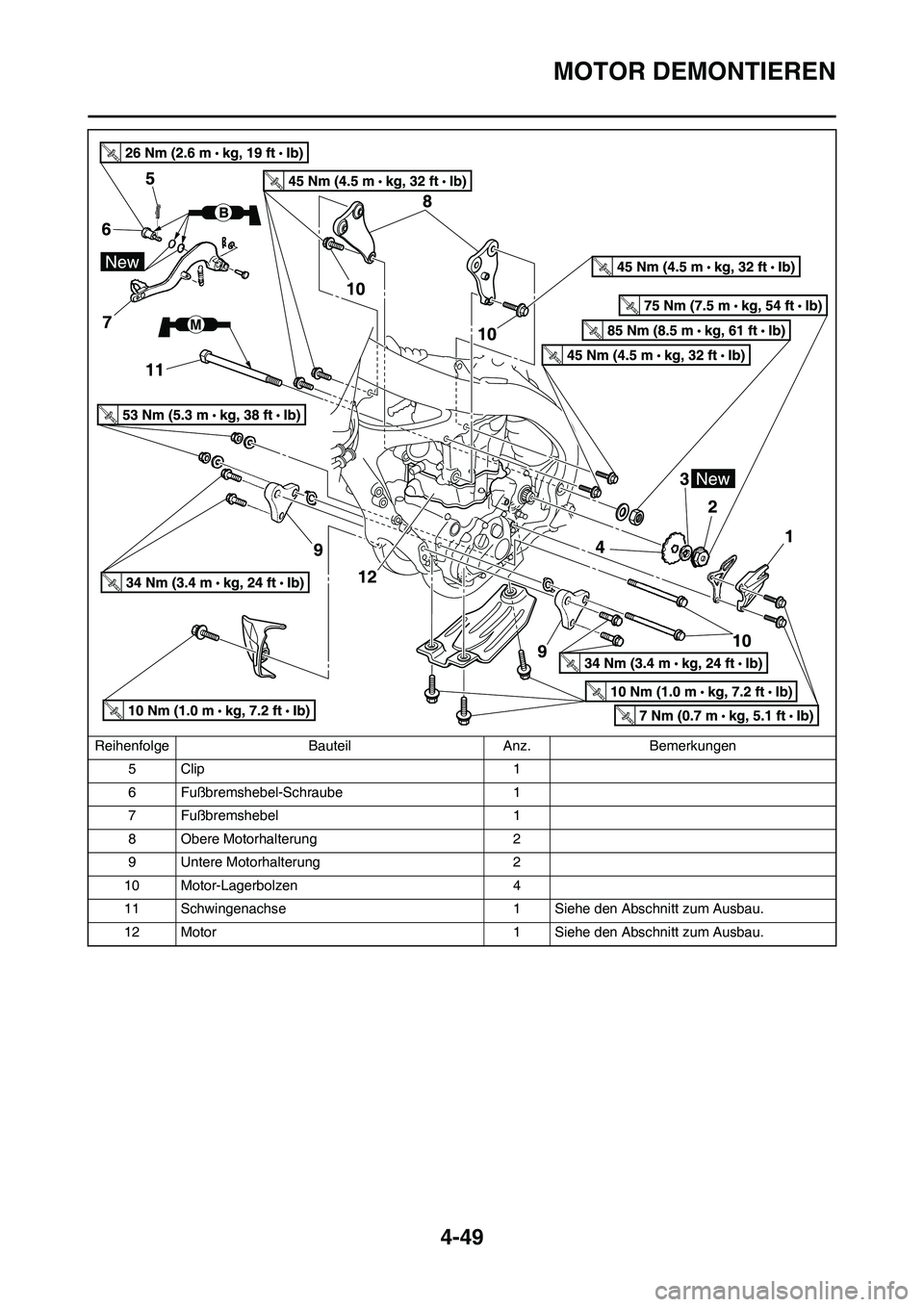

YAMAHA YZ450F 2013 Betriebsanleitungen (in German)

4-49
MOTOR DEMONTIEREN
5Clip 1
6 Fußbremshebel-Schraube 1
7 Fußbremshebel 1
8 Obere Motorhalterung 2
9 Untere Motorhalterung 2
10 Motor-Lagerbolzen 4
11 Schwingenachse 1 Siehe den Abschnitt zum Ausbau.
12 Motor 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

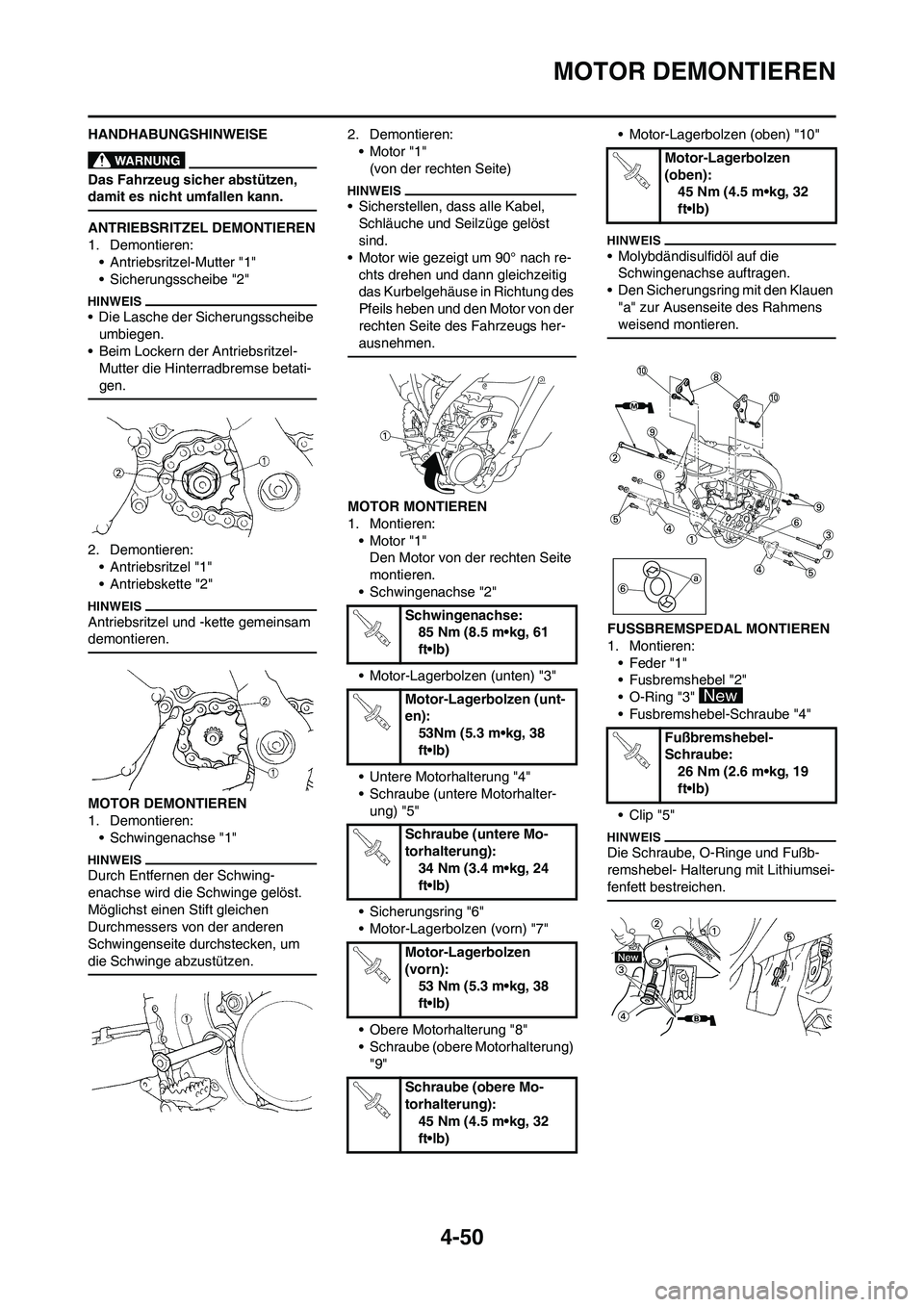

4-50
MOTOR DEMONTIEREN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
ANTRIEBSRITZEL DEMONTIEREN
1. Demontieren:
• Antriebsritzel-Mutter "1"
• Sicherungsscheibe "2"
• Die Lasche der Sicherungsscheibe
umbiegen.
• Beim Lockern der Antriebsritzel-
Mutter die Hinterradbremse betati-
gen.
2. Demontieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
demontieren.
MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse "1"
Durch Entfernen der Schwing-
enachse wird die Schwinge gelöst.
Möglichst einen Stift gleichen
Durchmessers von der anderen
Schwingenseite durchstecken, um
die Schwinge abzustützen.
2. Demontieren:
•Motor "1"
(von der rechten Seite)
• Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst
sind.
• Motor wie gezeigt um 90° nach re-
chts drehen und dann gleichzeitig
das Kurbelgehäuse in Richtung des
Pfeils heben und den Motor von der
rechten Seite des Fahrzeugs her-
ausnehmen.
MOTOR MONTIEREN
1. Montieren:
•Motor "1"
Den Motor von der rechten Seite
montieren.
• Schwingenachse "2"
• Motor-Lagerbolzen (unten) "3"
• Untere Motorhalterung "4"
• Schraube (untere Motorhalter-
ung) "5"
• Sicherungsring "6"
• Motor-Lagerbolzen (vorn) "7"
• Obere Motorhalterung "8"
• Schraube (obere Motorhalterung)
"9"• Motor-Lagerbolzen (oben) "10"
• Molybdändisulfidöl auf die
Schwingenachse auftragen.
• Den Sicherungsring mit den Klauen
"a" zur Ausenseite des Rahmens
weisend montieren.
FUSSBREMSPEDAL MONTIEREN
1. Montieren:
• Feder "1"
• Fusbremshebel "2"
• O-Ring "3"
• Fusbremshebel-Schraube "4"
• Clip "5"
Die Schraube, O-Ringe und Fußb-
remshebel- Halterung mit Lithiumsei-
fenfett bestreichen.
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Motor-Lagerbolzen (unt-
en):
53Nm (5.3 m•kg, 38
ft•lb)
Schraube (untere Mo-
torhalterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(vorn):
53 Nm (5.3 m•kg, 38
ft•lb)
Schraube (obere Mo-
torhalterung):
45 Nm (4.5 m•kg, 32
ft•lb)
Motor-Lagerbolzen
(oben):
45 Nm (4.5 m•kg, 32
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)

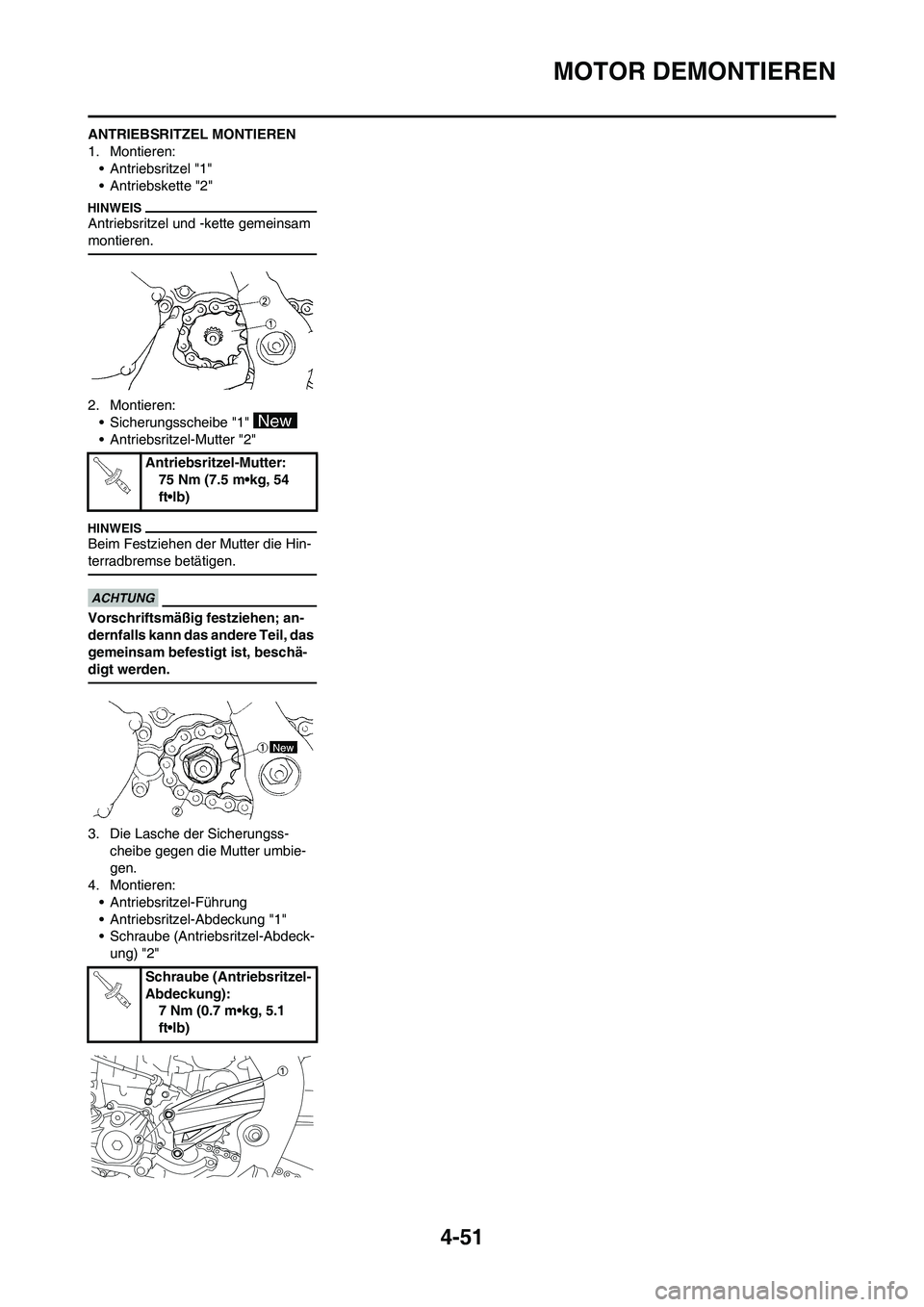

4-51
MOTOR DEMONTIEREN
ANTRIEBSRITZEL MONTIEREN
1. Montieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:
• Sicherungsscheibe "1"
• Antriebsritzel-Mutter "2"
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
Vorschriftsmäßig festziehen; an-
dernfalls kann das andere Teil, das
gemeinsam befestigt ist, beschä-
digt werden.
3. Die Lasche der Sicherungss-
cheibe gegen die Mutter umbie-
gen.
4. Montieren:
• Antriebsritzel-Führung
• Antriebsritzel-Abdeckung "1"
• Schraube (Antriebsritzel-Abdeck-
ung) "2"Antriebsritzel-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Schraube (Antriebsritzel-
Abdeckung):
7 Nm (0.7 m•kg, 5.1
ft•lb)

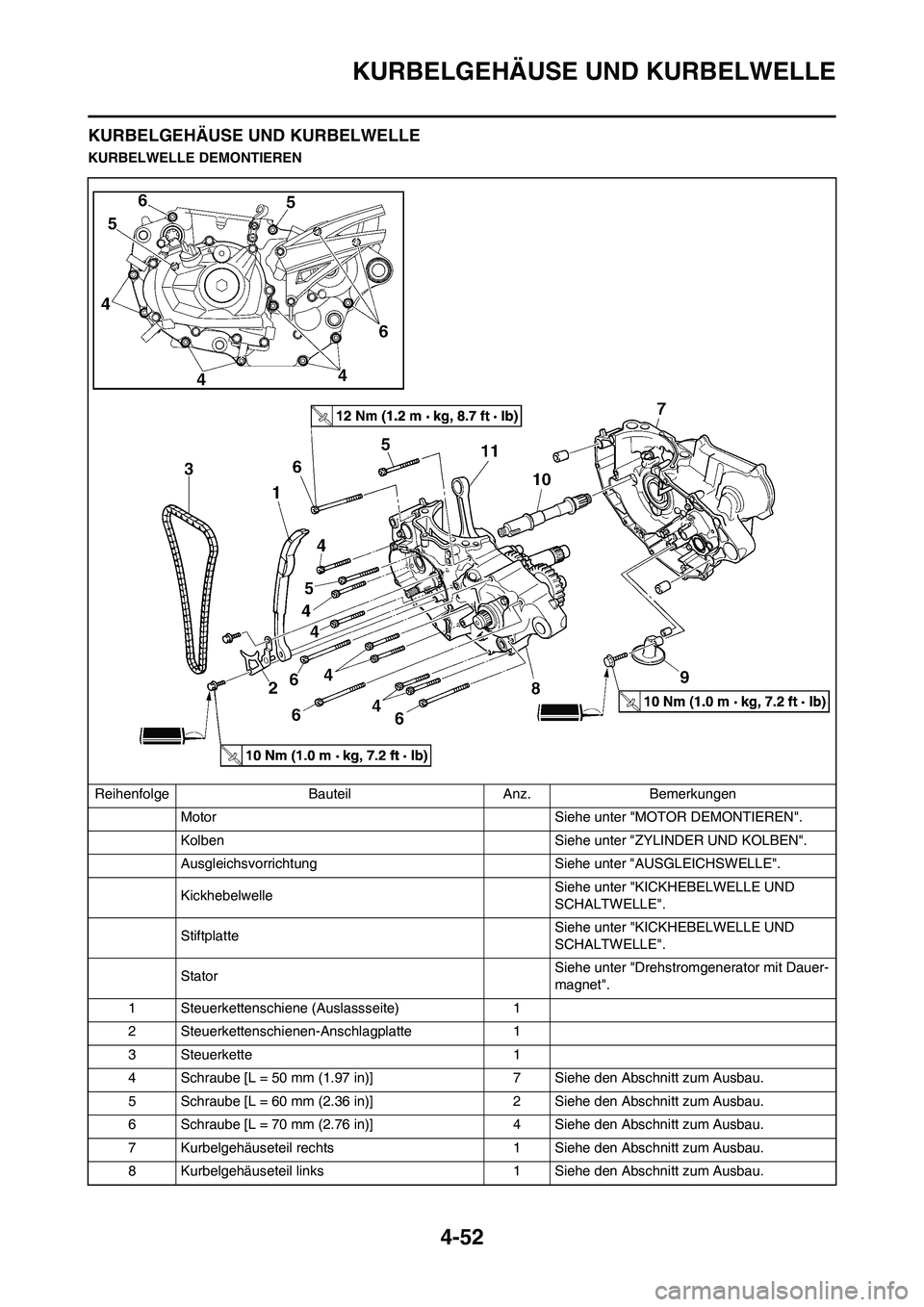

4-52
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Kolben Siehe unter "ZYLINDER UND KOLBEN".
Ausgleichsvorrichtung Siehe unter "AUSGLEICHSWELLE".
KickhebelwelleSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
StiftplatteSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
StatorSiehe unter "Drehstromgenerator mit Dauer-
magnet".
1 Steuerkettenschiene (Auslassseite) 1
2 Steuerkettenschienen-Anschlagplatte 1
3 Steuerkette 1
4 Schraube [L = 50 mm (1.97 in)] 7 Siehe den Abschnitt zum Ausbau.
5 Schraube [L = 60 mm (2.36 in)] 2 Siehe den Abschnitt zum Ausbau.
6 Schraube [L = 70 mm (2.76 in)] 4 Siehe den Abschnitt zum Ausbau.
7 Kurbelgehäuseteil rechts 1 Siehe den Abschnitt zum Ausbau.
8 Kurbelgehäuseteil links 1 Siehe den Abschnitt zum Ausbau.

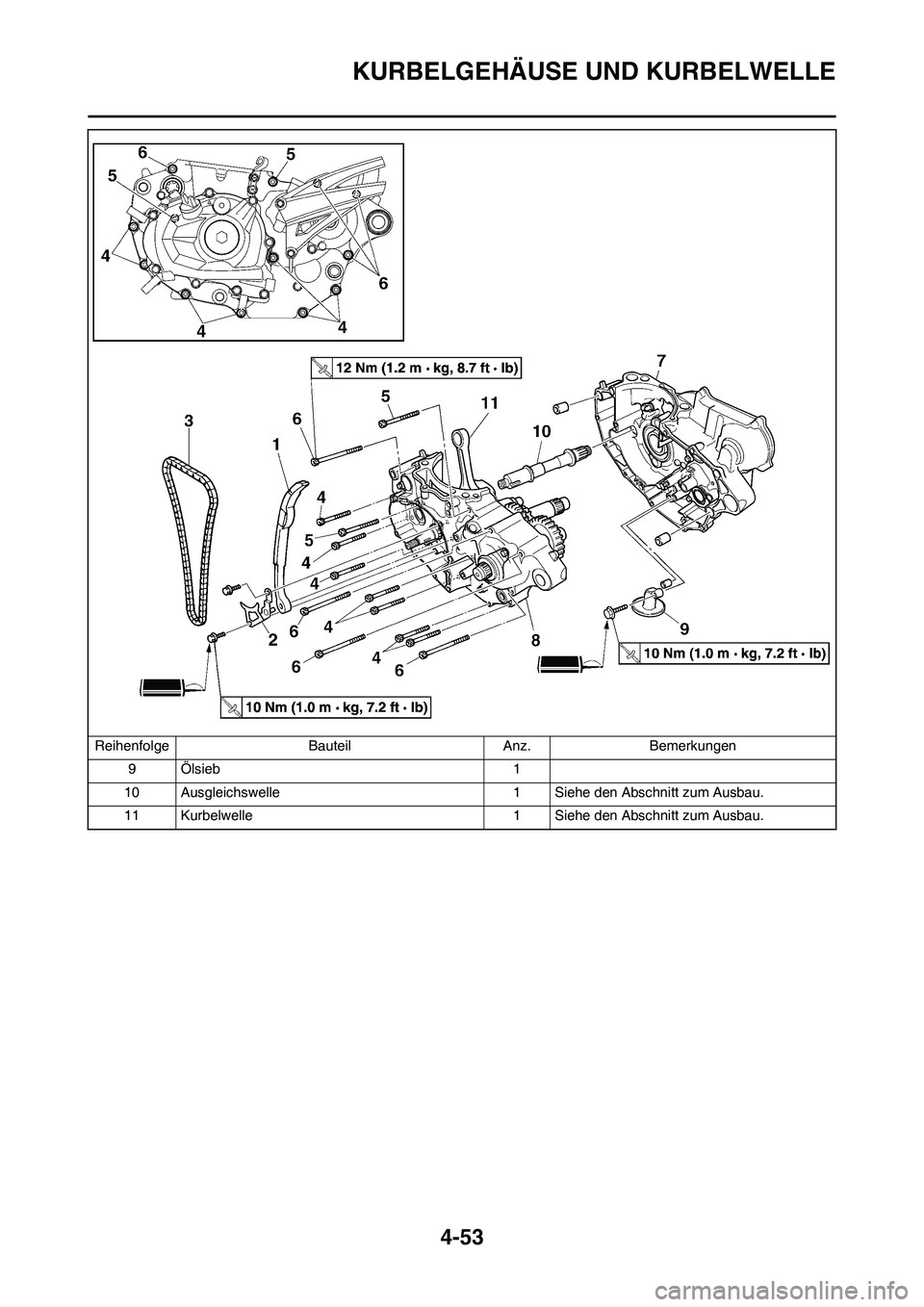

4-53
KURBELGEHÄUSE UND KURBELWELLE
9 Ölsieb 1
10 Ausgleichswelle 1 Siehe den Abschnitt zum Ausbau.
11 Kurbelwelle 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

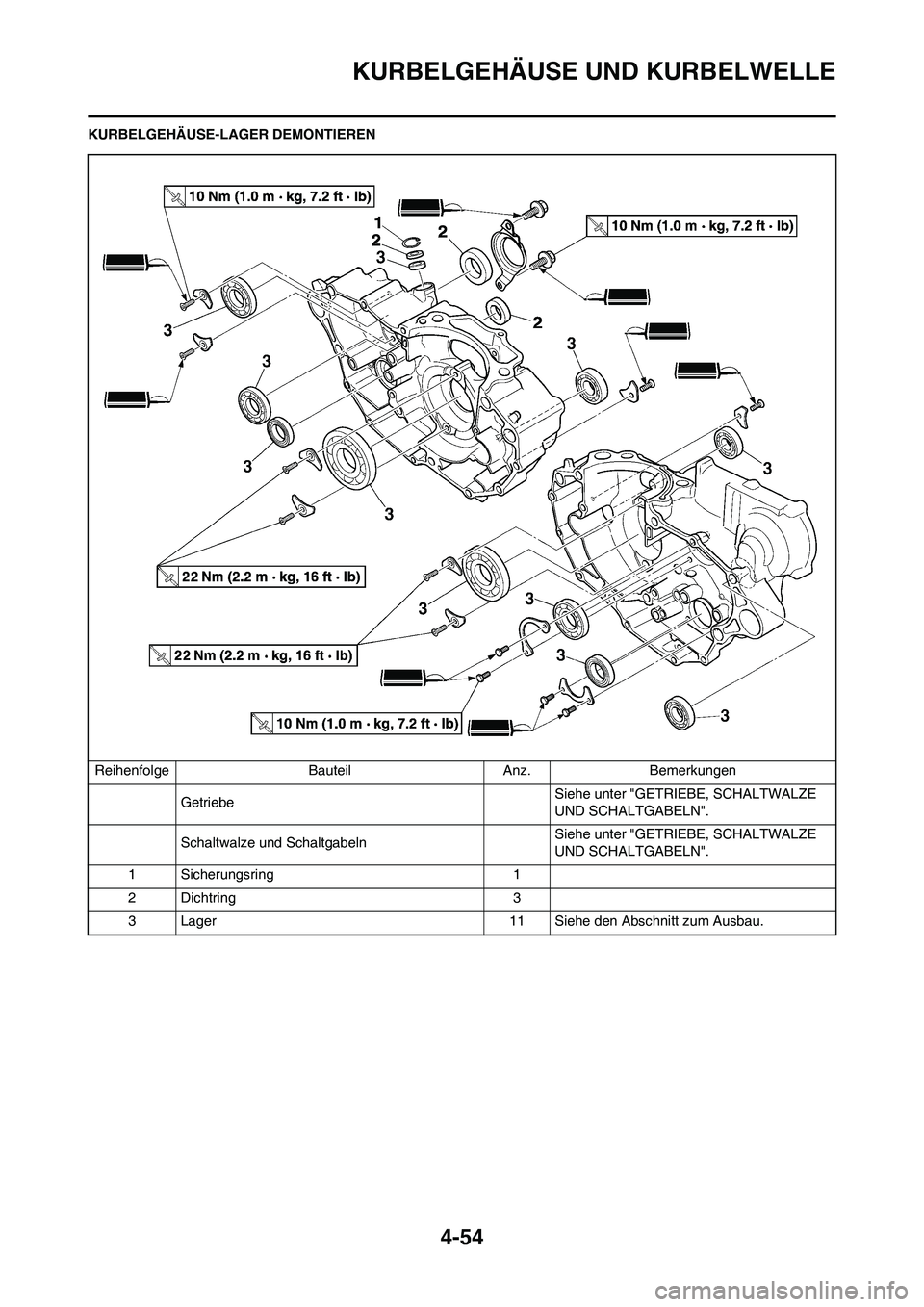

4-54
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE-LAGER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
GetriebeSiehe unter "GETRIEBE, SCHALTWALZE
UND SCHALTGABELN".
Schaltwalze und Schaltgabeln Siehe unter "GETRIEBE, SCHALTWALZE
UND SCHALTGABELN".
1 Sicherungsring 1
2 Dichtring 3
3 Lager 11 Siehe den Abschnitt zum Ausbau.

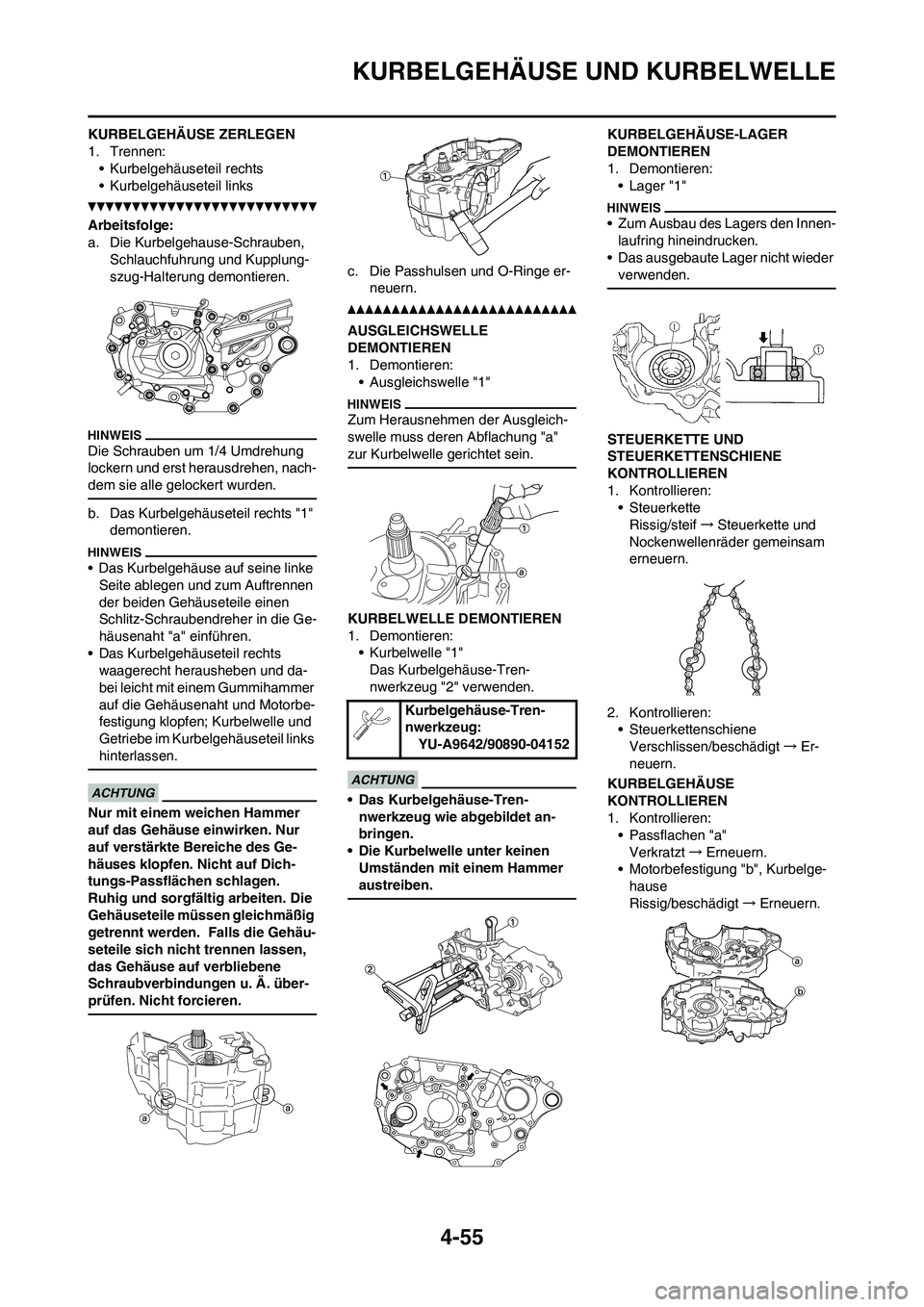

4-55
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE ZERLEGEN
1. Trennen:
• Kurbelgehäuseteil rechts
• Kurbelgehäuseteil links
Arbeitsfolge:
a. Die Kurbelgehause-Schrauben,
Schlauchfuhrung und Kupplung-
szug-Halterung demontieren.
Die Schrauben um 1/4 Umdrehung
lockern und erst herausdrehen, nach-
dem sie alle gelockert wurden.
b. Das Kurbelgehäuseteil rechts "1"
demontieren.
• Das Kurbelgehäuse auf seine linke
Seite ablegen und zum Auftrennen
der beiden Gehäuseteile einen
Schlitz-Schraubendreher in die Ge-
häusenaht "a" einführen.
• Das Kurbelgehäuseteil rechts
waagerecht herausheben und da-
bei leicht mit einem Gummihammer
auf die Gehäusenaht und Motorbe-
festigung klopfen; Kurbelwelle und
Getriebe im Kurbelgehäuseteil links
hinterlassen.
Nur mit einem weichen Hammer
auf das Gehäuse einwirken. Nur
auf verstärkte Bereiche des Ge-
häuses klopfen. Nicht auf Dich-
tungs-Passflächen schlagen.
Ruhig und sorgfältig arbeiten. Die
Gehäuseteile müssen gleichmäßig
getrennt werden. Falls die Gehäu-
seteile sich nicht trennen lassen,
das Gehäuse auf verbliebene
Schraubverbindungen u. Ä. über-
prüfen. Nicht forcieren.
c. Die Passhulsen und O-Ringe er-
neuern.
AUSGLEICHSWELLE
DEMONTIEREN
1. Demontieren:
• Ausgleichswelle "1"
Zum Herausnehmen der Ausgleich-
swelle muss deren Abflachung "a"
zur Kurbelwelle gerichtet sein.
KURBELWELLE DEMONTIEREN
1. Demontieren:
• Kurbelwelle "1"
Das Kurbelgehäuse-Tren-
nwerkzeug "2" verwenden.
• Das Kurbelgehäuse-Tren-
nwerkzeug wie abgebildet an-
bringen.
• Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
KURBELGEHÄUSE-LAGER
DEMONTIEREN
1. Demontieren:
• Lager "1"
• Zum Ausbau des Lagers den Innen-
laufring hineindrucken.
• Das ausgebaute Lager nicht wieder
verwenden.
STEUERKETTE UND
STEUERKETTENSCHIENE
KONTROLLIEREN
1. Kontrollieren:
• Steuerkette
Rissig/steif→Steuerkette und
Nockenwellenräder gemeinsam
erneuern.
2. Kontrollieren:
• Steuerkettenschiene
Verschlissen/beschädigt→Er-
neuern.
KURBELGEHÄUSE
KONTROLLIEREN
1. Kontrollieren:
• Passflachen "a"
Verkratzt→Erneuern.
• Motorbefestigung "b", Kurbelge-
hause
Rissig/beschädigt→Erneuern.
Kurbelgehäuse-Tren-
nwerkzeug:
YU-A9642/90890-04152

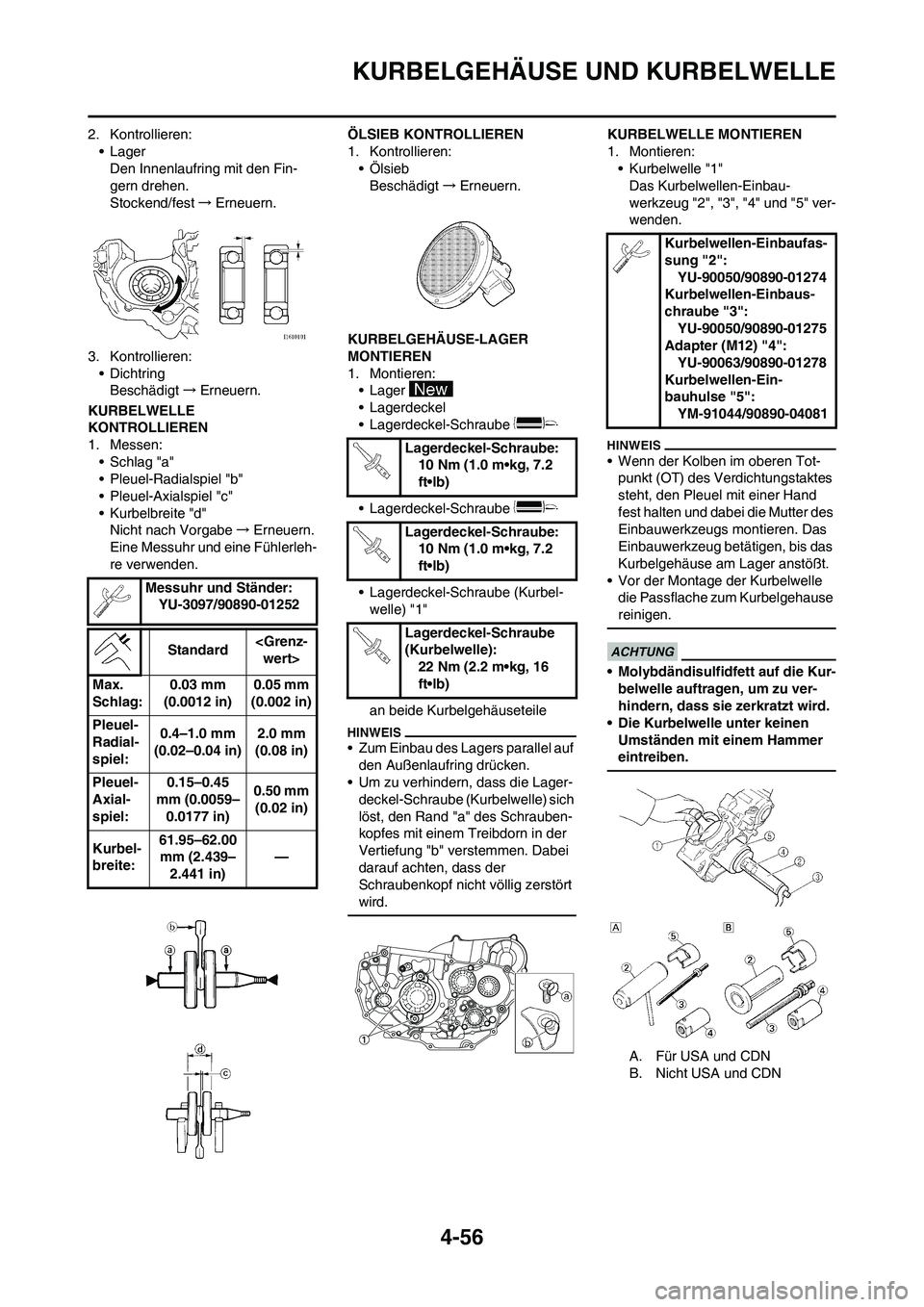

4-56
KURBELGEHÄUSE UND KURBELWELLE
2. Kontrollieren:
• Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest→Erneuern.
3. Kontrollieren:
• Dichtring
Beschädigt→Erneuern.
KURBELWELLE
KONTROLLIEREN
1. Messen:
• Schlag "a"
• Pleuel-Radialspiel "b"
• Pleuel-Axialspiel "c"
• Kurbelbreite "d"
Nicht nach Vorgabe→Erneuern.
Eine Messuhr und eine Fühlerleh-
re verwenden.ÖLSIEB KONTROLLIEREN
1. Kontrollieren:
• Ölsieb
Beschädigt→Erneuern.
KURBELGEHÄUSE-LAGER
MONTIEREN
1. Montieren:
• Lager
• Lagerdeckel
• Lagerdeckel-Schraube
• Lagerdeckel-Schraube
• Lagerdeckel-Schraube (Kurbel-
welle) "1"
an beide Kurbelgehäuseteile
• Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
• Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle) sich
löst, den Rand "a" des Schrauben-
kopfes mit einem Treibdorn in der
Vertiefung "b" verstemmen. Dabei
darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
KURBELWELLE MONTIEREN
1. Montieren:
• Kurbelwelle "1"
Das Kurbelwellen-Einbau-
werkzeug "2", "3", "4" und "5" ver-
wenden.
• Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
fest halten und dabei die Mutter des
Einbauwerkzeugs montieren. Das
Einbauwerkzeug betätigen, bis das
Kurbelgehäuse am Lager anstößt.
• Vor der Montage der Kurbelwelle
die Passflache zum Kurbelgehause
reinigen.
• Molybdändisulfidfett auf die Kur-
belwelle auftragen, um zu ver-
hindern, dass sie zerkratzt wird.
• Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
A. Für USA und CDN
B. Nicht USA und CDN Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Pleuel-
Radial-
spiel:0.4–1.0 mm
(0.02–0.04 in)2.0 mm
(0.08 in)
Pleuel-
Axial-
spiel:0.15–0.45
mm (0.0059–
0.0177 in)0.50 mm
(0.02 in)
Kurbel-
breite:61.95–62.00
mm (2.439–
2.441 in)—
Lagerdeckel-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Lagerdeckel-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Lagerdeckel-Schraube
(Kurbelwelle):
22 Nm (2.2 m•kg, 16
ft•lb)
Kurbelwellen-Einbaufas-
sung "2":
YU-90050/90890-01274
Kurbelwellen-Einbaus-
chraube "3":
YU-90050/90890-01275
Adapter (M12) "4":
YU-90063/90890-01278
Kurbelwellen-Ein-
bauhulse "5":
YM-91044/90890-04081

4-57
KURBELGEHÄUSE UND KURBELWELLE
2. Kontrollieren:
• Funktion der Schaltung
• Funktion des Getriebes
Stockend → Erneuern.
3. Montieren:
• Ölsieb "1"
• Ölsieb-Schraube "2"
4. Auftragen:
• Dichtmasse
(auf Kurbelgehäuseteil rechts)
Vor dem Auftragen des Dichtmittels
müssen die Passflächen der beiden
Kurbelgehäuseteile gereinigt werden.
5. Montieren:
• Passhülse "1"
• Kurbelgehäuseteil rechts
am Kurbelgehäuseteil links
• Das Kurbelgehauseteil rechts auf
das Kurbelgehauseteil links montie-
ren. Mit einem Gummihammer
leicht auf das Gehäuse klopfen
• Bei der Montage des Kurbelge-
hauses muss der Pleuel im oberen
Totpunkt (OT) des Verdichtung-
staktes stehen.
6. Festziehen:
• Kurbelgehause-Schraube
Die Kurbelgehäuse-Schrauben
schrittweise über Kreuz festziehen.
7. Montieren:
•Steuerkette
• Steuerkettenschiene (Auslass-
seite)
• Schraube der Steuerketten-
schiene (Auslassseite)
8. Demontieren:
• Dichtmasse
Überschuss auf der Zylinder-
Passfläche
9. Auftragen:
• Motoröl
auf Kurbelzapfen, Lager und Öl-
bohrung
10. Kontrollieren:
• Funktion von Kurbelwelle und
Getriebe
Stockend→Erneuern. Ölsieb-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA-Dichtmasse
Nr.1215 (ThreeBond
®
Nr.1215):
90890-85505
Kurbelgehause-
Schraube:
12 Nm (1.2 m•kg, 8.7
ft•lb)
Schraube der Steuer-
kettenschiene (Auslass-
seite):
10 Nm (1.0 m•kg, 7.2
ft•lb)

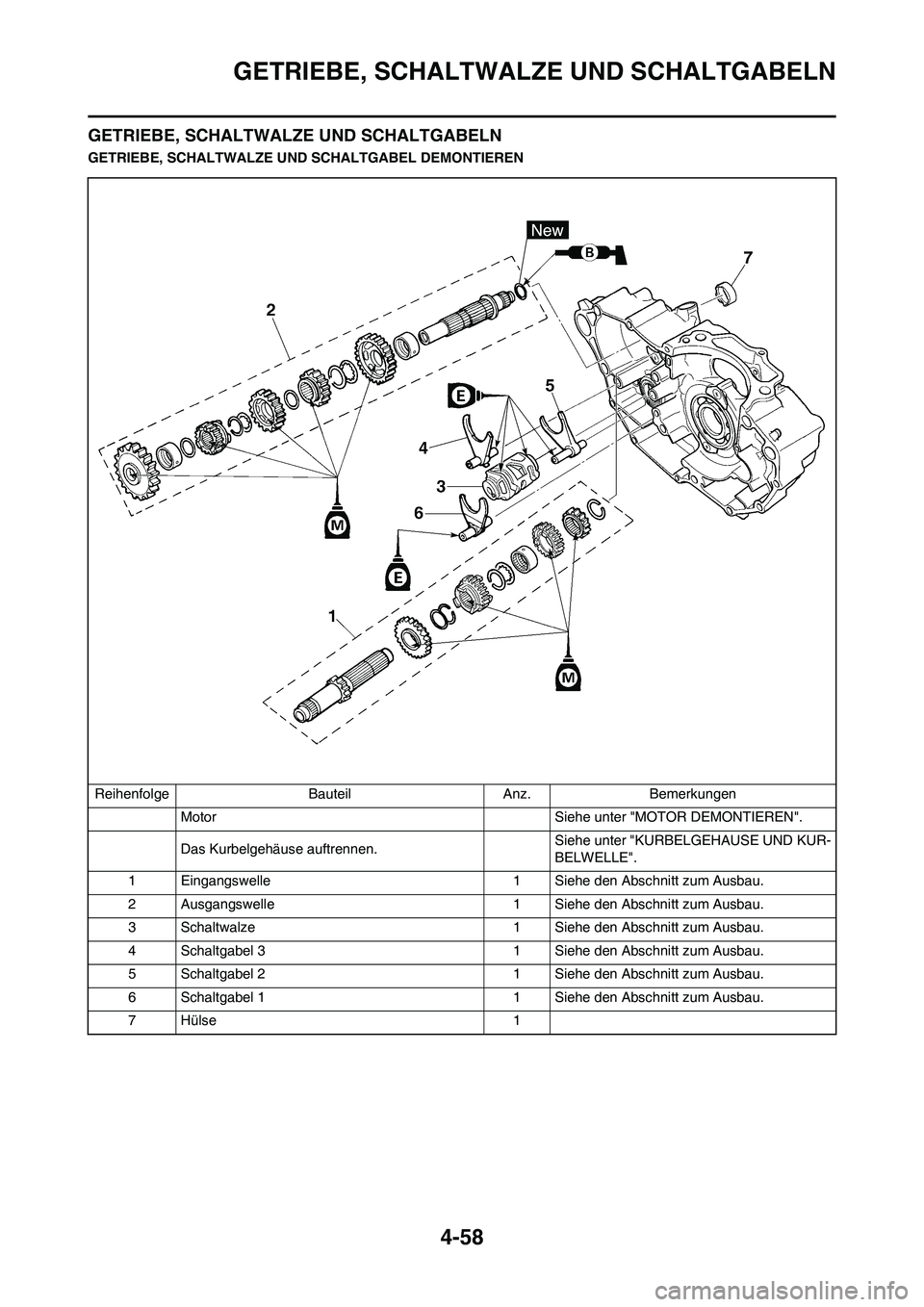

4-58
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Das Kurbelgehäuse auftrennen.Siehe unter "KURBELGEHAUSE UND KUR-
BELWELLE".
1 Eingangswelle 1 Siehe den Abschnitt zum Ausbau.
2 Ausgangswelle 1 Siehe den Abschnitt zum Ausbau.
3 Schaltwalze 1 Siehe den Abschnitt zum Ausbau.
4 Schaltgabel 3 1 Siehe den Abschnitt zum Ausbau.
5 Schaltgabel 2 1 Siehe den Abschnitt zum Ausbau.
6 Schaltgabel 1 1 Siehe den Abschnitt zum Ausbau.
7 Hülse 1
