YAMAHA YZ450F 2013 Betriebsanleitungen (in German)

3-15
FAHRWERK
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
Die Bremshydraulik in folgenden
Fällen entlüften:
• Die Anlage wurde zerlegt.
• Ein Bremsschlauch wurde gelöst
oder erneuert.
• Der Flüssigkeitsstand ist sehr
niedrig.
• Die Bremse funktioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremsleistung
beeinträchtigen.
1. Demontieren:
• Vorratsbehälter-Deckel
• Membran
• Schwimmer (Vorderradbremse)
• Protektor (Hinterradbremse)
2. Ablassen:
• Bremsflüssigkeit
Hydraulik entluften:
a. Den Vorratsbehälter mit der emp-
fohlenen Bremsflüssigkeit auffül-
len.
b. Die Membran einsetzen. Darauf
achten, dass keine Flüssigkeit
verschüttet wird und dass der
Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunststoff-
schlauch "2" fest an der Brems-
sattel-Entluftungsschraube "1"
anschliesen.
A. Vorn
B. Hinten
d. Das freie Schlauchende in einen
Auffangbehälter führen.
e. Den Bremshebel mehrmals
langsam betätigen.f. Den entsprechenden Bremshebel
betätigen. Den Bremshebel
kräftig betätigen und in dieser
Stellung halten.
g. Die Entluftungsschraube lokkern,
woraufhin der Hebel sich bis auf
den Anschlag zubewegt.
h. Sobald der Hebel den Anschlag
erreicht hat, die Entlüftungss-
chraube festziehen und dann den
Hebel loslassen.
i. Die Schritte (e) bis (h) so lange
wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
Kann die Bremsanlage nicht zufrie-
den stellend entlüftet werden, sollte
die Flüssigkeit einige Stunden ruhen.
Den Entlüftungsvorgang erst dann
wieder aufnehmen, wenn keine Luft-
bläschen mehr in der Flüssigkeit
erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit der
empfohlenen Bremsflüssigkeit
auffüllen.
Nach dem Entlüften der hydrau-
lischen Anlage muss die Bremse
auf einwandfreie Funktion über-
prüft werden.
3. Montieren:
• Protektor (Hinterradbremse)
• Schwimmer (Vorderradbremse)
• Membran
• Vorratsbehälter-Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren:
• Handbremshebel-Position "a"2. Demontieren:
• Handbremshebel-Abdeckung
3. Einstellung:
• Handbremshebel-Position
Handbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellschraube "2" verdre-
hen, bis die Hebelposition im Soll-
bereich ist.
c. Die Sicherungsmutter festziehen.
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
4. Montieren:
• Handbremshebel-Abdeckung
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
• Fußbremshebel-Position "a"
Nicht nach Vorgabe→Korrigieren.
Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Posi-
tion "a":
Standard-ein-
stellungEinstellbereich
95 mm (3.74 in)86–105 mm
(3.39–4.13 in)
Sicherungsmutter:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Fußbremshebel-Position
"a":
0 mm (0 in)

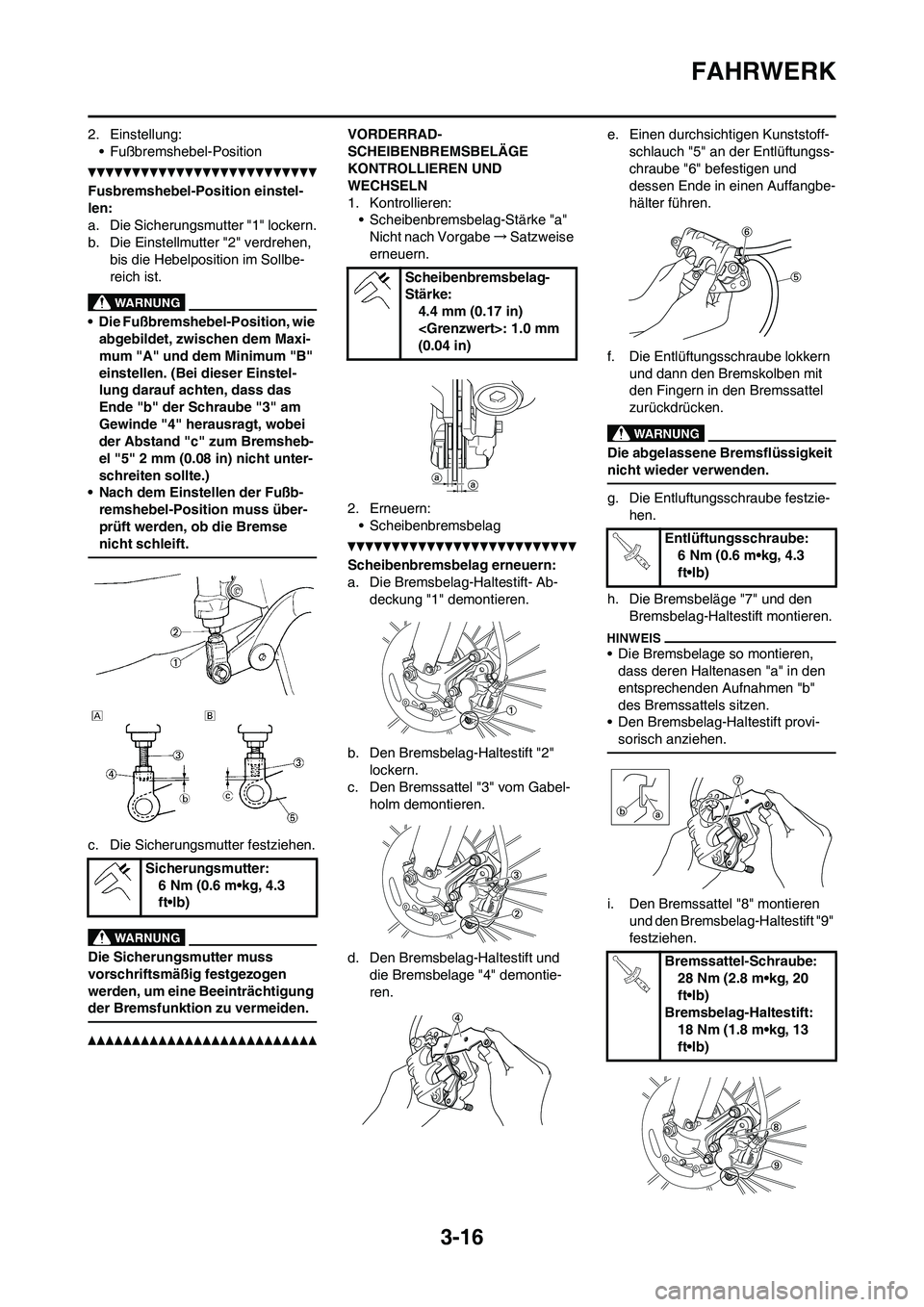

3-16
FAHRWERK
2. Einstellung:
• Fußbremshebel-Position
Fusbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis die Hebelposition im Sollbe-
reich ist.
• Die Fußbremshebel-Position, wie
abgebildet, zwischen dem Maxi-
mum "A" und dem Minimum "B"
einstellen. (Bei dieser Einstel-
lung darauf achten, dass das
Ende "b" der Schraube "3" am
Gewinde "4" herausragt, wobei
der Abstand "c" zum Bremsheb-
el "5" 2 mm (0.08 in) nicht unter-
schreiten sollte.)
• Nach dem Einstellen der Fußb-
remshebel-Position muss über-
prüft werden, ob die Bremse
nicht schleift.
c. Die Sicherungsmutter festziehen.
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
VORDERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe→Satzweise
erneuern.
2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Die Bremsbelag-Haltestift- Ab-
deckung "1" demontieren.
b. Den Bremsbelag-Haltestift "2"
lockern.
c. Den Bremssattel "3" vom Gabel-
holm demontieren.
d. Den Bremsbelag-Haltestift und
die Bremsbelage "4" demontie-
ren.e. Einen durchsichtigen Kunststoff-
schlauch "5" an der Entlüftungss-
chraube "6" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern
und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.
h. Die Bremsbeläge "7" und den
Bremsbelag-Haltestift montieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi-
sorisch anziehen.
i. Den Bremssattel "8" montieren
und den Bremsbelag-Haltestift "9"
festziehen. Sicherungsmutter:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Scheibenbremsbelag-
Stärke:
4.4 mm (0.17 in)
: 1.0 mm
(0.04 in)
Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremssattel-Schraube:
28 Nm (2.8 m•kg, 20
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)

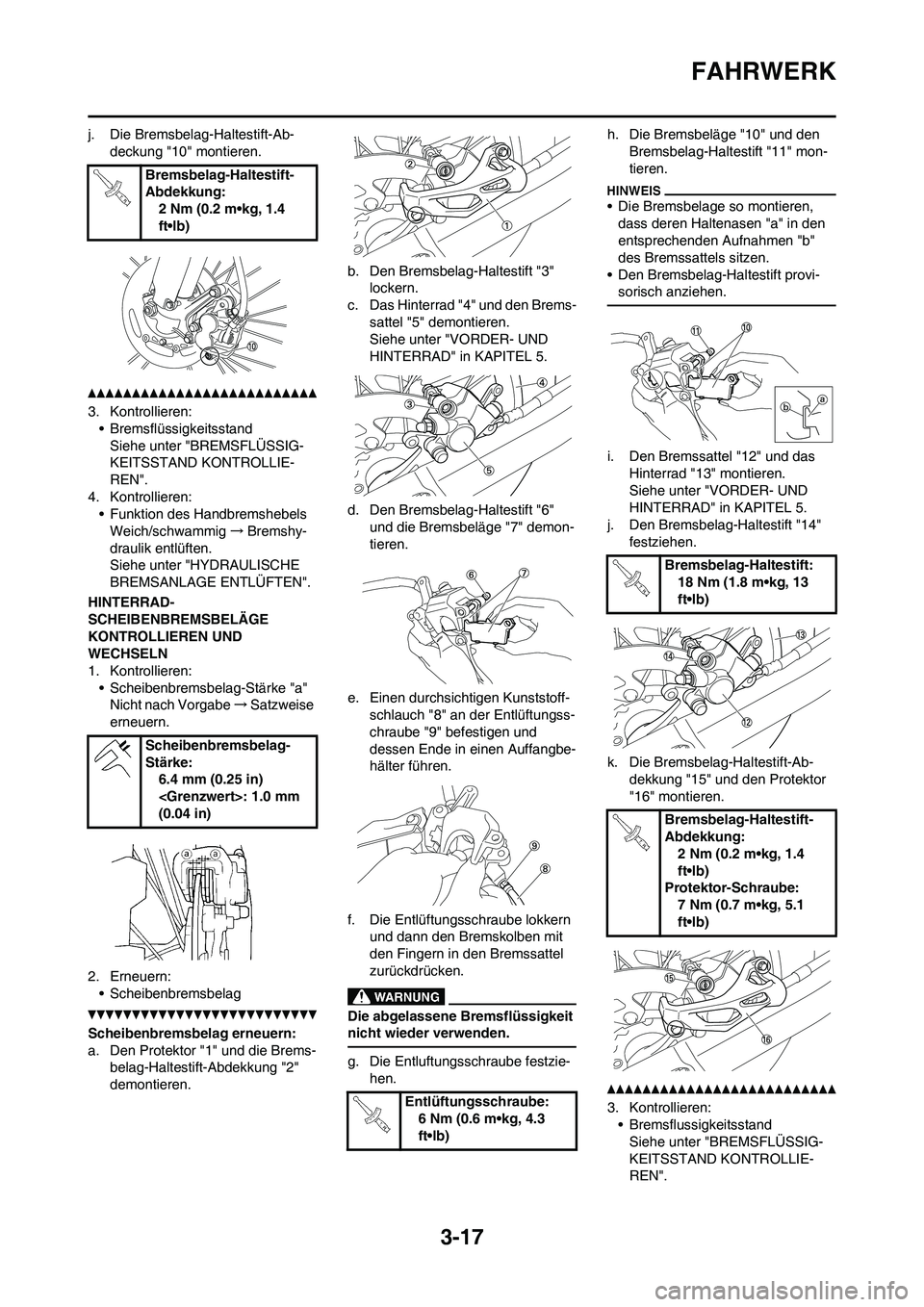

3-17
FAHRWERK
j. Die Bremsbelag-Haltestift-Ab-
deckung "10" montieren.
3. Kontrollieren:
• Bremsflüssigkeitsstand
Siehe unter "BREMSFLÜSSIG-
KEITSSTAND KONTROLLIE-
REN".
4. Kontrollieren:
• Funktion des Handbremshebels
Weich/schwammig→Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe→Satzweise
erneuern.
2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Den Protektor "1" und die Brems-
belag-Haltestift-Abdekkung "2"
demontieren.b. Den Bremsbelag-Haltestift "3"
lockern.
c. Das Hinterrad "4" und den Brems-
sattel "5" demontieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5.
d. Den Bremsbelag-Haltestift "6"
und die Bremsbeläge "7" demon-
tieren.
e. Einen durchsichtigen Kunststoff-
schlauch "8" an der Entlüftungss-
chraube "9" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern
und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.h. Die Bremsbeläge "10" und den
Bremsbelag-Haltestift "11" mon-
tieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi-
sorisch anziehen.
i. Den Bremssattel "12" und das
Hinterrad "13" montieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5.
j. Den Bremsbelag-Haltestift "14"
festziehen.
k. Die Bremsbelag-Haltestift-Ab-
dekkung "15" und den Protektor
"16" montieren.
3. Kontrollieren:
• Bremsflussigkeitsstand
Siehe unter "BREMSFLÜSSIG-
KEITSSTAND KONTROLLIE-
REN". Bremsbelag-Haltestift-
Abdekkung:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Scheibenbremsbelag-
Stärke:
6.4 mm (0.25 in)
: 1.0 mm
(0.04 in)Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Protektor-Schraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

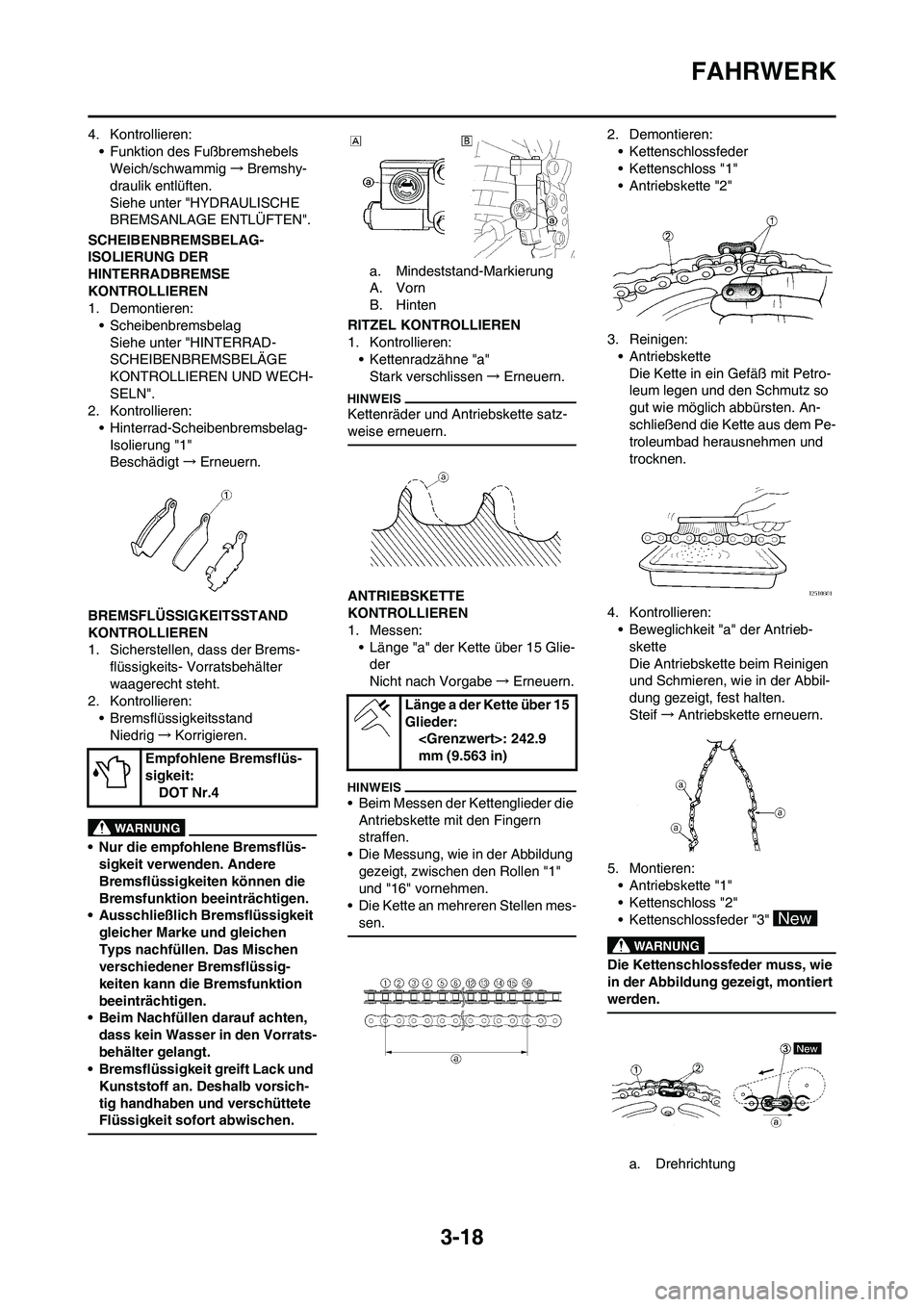

3-18
FAHRWERK
4. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig→Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
SCHEIBENBREMSBELAG-
ISOLIERUNG DER
HINTERRADBREMSE
KONTROLLIEREN
1. Demontieren:
• Scheibenbremsbelag
Siehe unter "HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND WECH-
SELN".
2. Kontrollieren:
• Hinterrad-Scheibenbremsbelag-
Isolierung "1"
Beschädigt→Erneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-
flüssigkeits- Vorratsbehälter
waagerecht steht.
2. Kontrollieren:
• Bremsflüssigkeitsstand
Niedrig→Korrigieren.
• Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssig-
keiten kann die Bremsfunktion
beeinträchtigen.
• Beim Nachfüllen darauf achten,
dass kein Wasser in den Vorrats-
behälter gelangt.
• Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
a. Mindeststand-Markierung
A. Vorn
B. Hinten
RITZEL KONTROLLIEREN
1. Kontrollieren:
• Kettenradzähne "a"
Stark verschlissen→Erneuern.
Kettenräder und Antriebskette satz-
weise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
• Länge "a" der Kette über 15 Glie-
der
Nicht nach Vorgabe→Erneuern.
• Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
• Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen "1"
und "16" vornehmen.
• Die Kette an mehreren Stellen mes-
sen.
2. Demontieren:
• Kettenschlossfeder
• Kettenschloss "1"
• Antriebskette "2"
3. Reinigen:
• Antriebskette
Die Kette in ein Gefäß mit Petro-
leum legen und den Schmutz so
gut wie möglich abbürsten. An-
schließend die Kette aus dem Pe-
troleumbad herausnehmen und
trocknen.
4. Kontrollieren:
• Beweglichkeit "a" der Antrieb-
skette
Die Antriebskette beim Reinigen
und Schmieren, wie in der Abbil-
dung gezeigt, fest halten.
Steif→Antriebskette erneuern.
5. Montieren:
• Antriebskette "1"
• Kettenschloss "2"
• Kettenschlossfeder "3"
Die Kettenschlossfeder muss, wie
in der Abbildung gezeigt, montiert
werden.
a. Drehrichtung Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
Länge a der Kette über 15
Glieder:
: 242.9
mm (9.563 in)

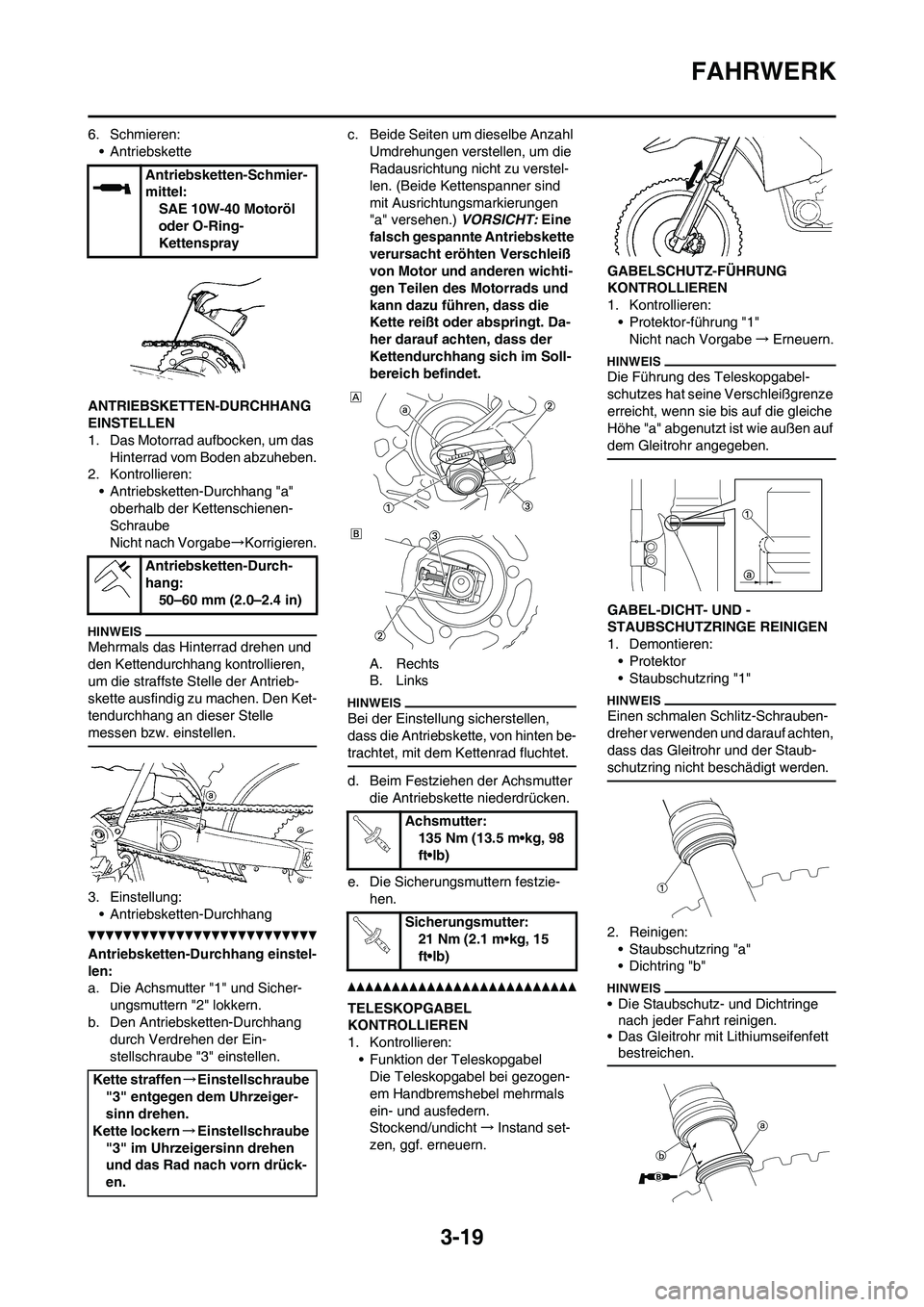

3-19
FAHRWERK
6. Schmieren:
• Antriebskette
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
• Antriebsketten-Durchhang "a"
oberhalb der Kettenschienen-
Schraube
Nicht nach Vorgabe→Korrigieren.
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antrieb-
skette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellung:
• Antriebsketten-Durchhang
Antriebsketten-Durchhang einstel-
len:
a. Die Achsmutter "1" und Sicher-
ungsmuttern "2" lokkern.
b. Den Antriebsketten-Durchhang
durch Verdrehen der Ein-
stellschraube "3" einstellen.c. Beide Seiten um dieselbe Anzahl
Umdrehungen verstellen, um die
Radausrichtung nicht zu verstel-
len. (Beide Kettenspanner sind
mit Ausrichtungsmarkierungen
"a" versehen.) VORSICHT: Eine
falsch gespannte Antriebskette
verursacht eröhten Verschleiß
von Motor und anderen wichti-
gen Teilen des Motorrads und
kann dazu führen, dass die
Kette reißt oder abspringt. Da-
her darauf achten, dass der
Kettendurchhang sich im Soll-
bereich befindet.
A. Rechts
B. Links
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten be-
trachtet, mit dem Kettenrad fluchtet.
d. Beim Festziehen der Achsmutter
die Antriebskette niederdrücken.
e. Die Sicherungsmuttern festzie-
hen.
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
• Funktion der Teleskopgabel
Die Teleskopgabel bei gezogen-
em Handbremshebel mehrmals
ein- und ausfedern.
Stockend/undicht→Instand set-
zen, ggf. erneuern.GABELSCHUTZ-FÜHRUNG
KONTROLLIEREN
1. Kontrollieren:
• Protektor-führung "1"
Nicht nach Vorgabe→Erneuern.
Die Führung des Teleskopgabel-
schutzes hat seine Verschleißgrenze
erreicht, wenn sie bis auf die gleiche
Höhe "a" abgenutzt ist wie außen auf
dem Gleitrohr angegeben.
GABEL-DICHT- UND -
STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
•Protektor
• Staubschutzring "1"
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf achten,
dass das Gleitrohr und der Staub-
schutzring nicht beschädigt werden.
2. Reinigen:
• Staubschutzring "a"
• Dichtring "b"
• Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
• Das Gleitrohr mit Lithiumseifenfett
bestreichen.
Antriebsketten-Schmier-
mittel:
SAE 10W-40 Motoröl
oder O-Ring-
Kettenspray
Antriebsketten-Durch-
hang:
50–60 mm (2.0–2.4 in)
Kette straffen→Einstellschraube
"3" entgegen dem Uhrzeiger-
sinn drehen.
Kette lockern→Einstellschraube
"3" im Uhrzeigersinn drehen
und das Rad nach vorn drück-
en.
Achsmutter:
135 Nm (13.5 m•kg, 98
ft•lb)
Sicherungsmutter:
21 Nm (2.1 m•kg, 15
ft•lb)

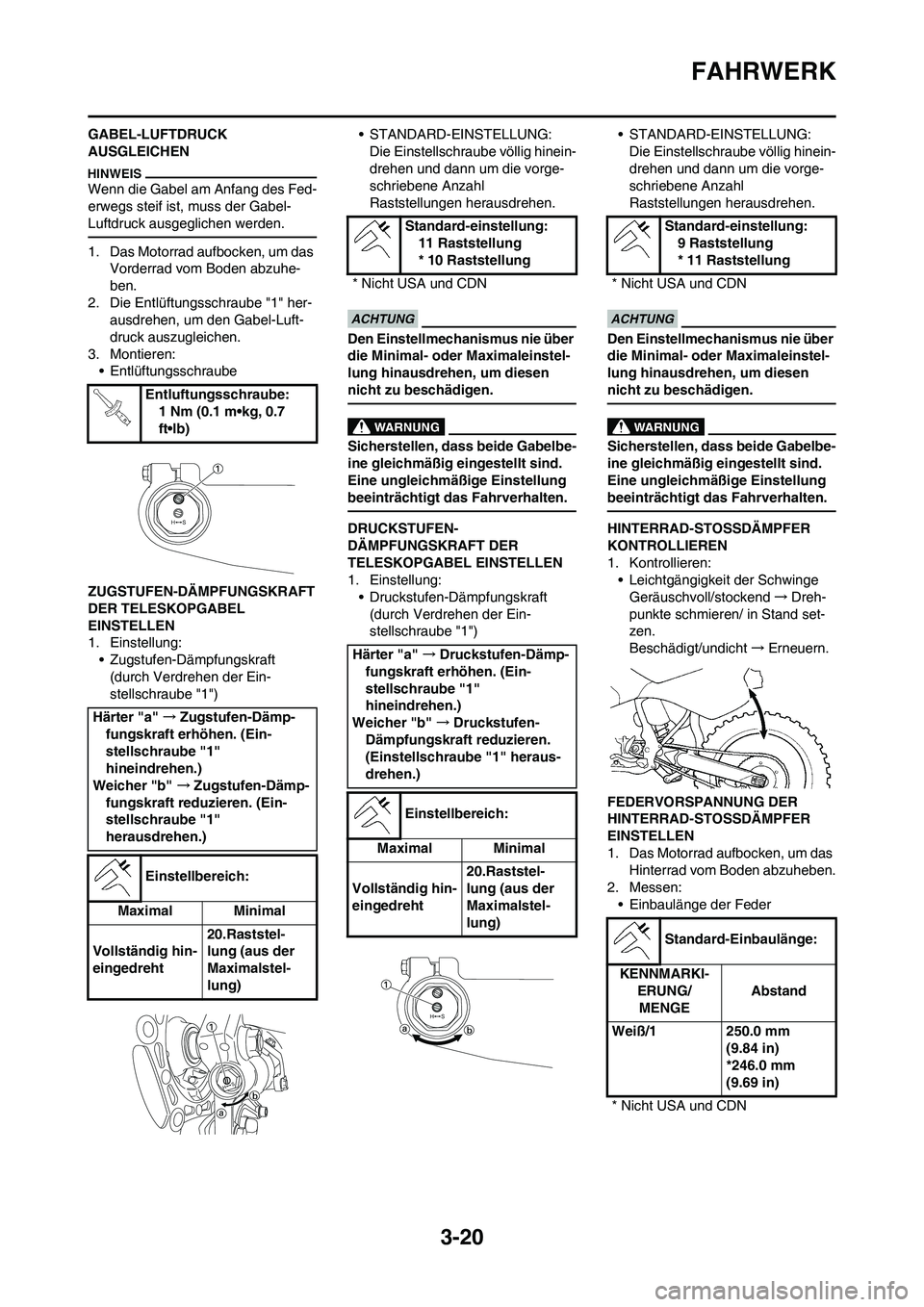

3-20
FAHRWERK
GABEL-LUFTDRUCK
AUSGLEICHEN
Wenn die Gabel am Anfang des Fed-
erwegs steif ist, muss der Gabel-
Luftdruck ausgeglichen werden.
1. Das Motorrad aufbocken, um das
Vorderrad vom Boden abzuhe-
ben.
2. Die Entlüftungsschraube "1" her-
ausdrehen, um den Gabel-Luft-
druck auszugleichen.
3. Montieren:
• Entlüftungsschraube
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER TELESKOPGABEL
EINSTELLEN
1. Einstellung:
• Zugstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabelbe-
ine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
1. Einstellung:
• Druckstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabelbe-
ine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Leichtgängigkeit der Schwinge
Geräuschvoll/stockend→Dreh-
punkte schmieren/ in Stand set-
zen.
Beschädigt/undicht→Erneuern.
FEDERVORSPANNUNG DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Messen:
• Einbaulänge der Feder Entluftungsschraube:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Härter "a" →Zugstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Zugstufen-Dämp-
fungskraft reduzieren. (Ein-
stellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hin-
eingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
11 Raststellung
* 10 Raststellung
* Nicht USA und CDN
Härter "a" →Druckstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Druckstufen-
Dämpfungskraft reduzieren.
(Einstellschraube "1" heraus-
drehen.)
Einstellbereich:
Maximal Minimal
Vollständig hin-
eingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)Standard-einstellung:
9 Raststellung
* 11 Raststellung
* Nicht USA und CDN
Standard-Einbaulänge:
KENNMARKI-
ERUNG/
MENGEAbstand
Weiß/1 250.0 mm
(9.84 in)
*246.0 mm
(9.69 in)
* Nicht USA und CDN

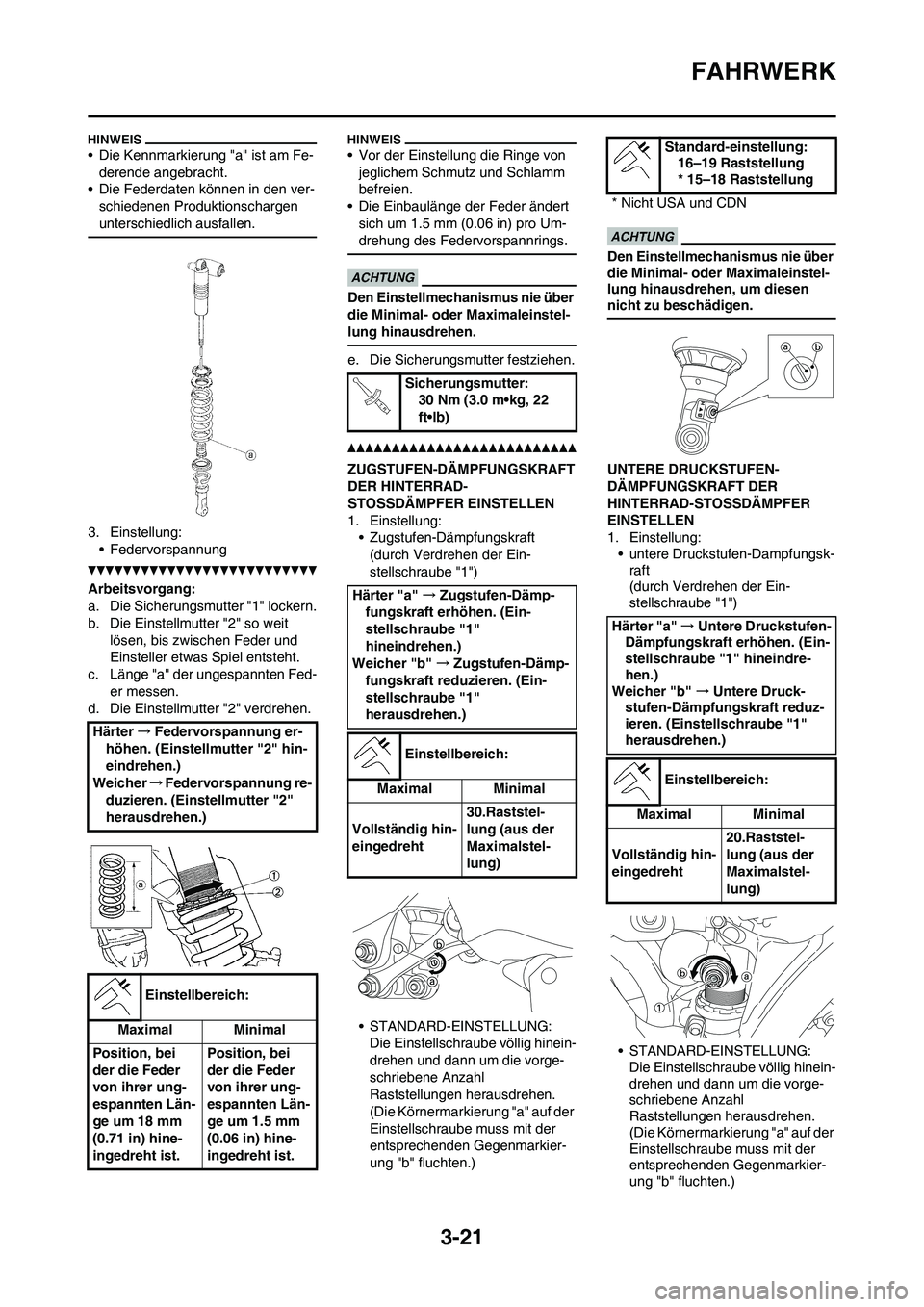

3-21
FAHRWERK
• Die Kennmarkierung "a" ist am Fe-
derende angebracht.
• Die Federdaten können in den ver-
schiedenen Produktionschargen
unterschiedlich ausfallen.
3. Einstellung:
• Federvorspannung
Arbeitsvorgang:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" so weit
lösen, bis zwischen Feder und
Einsteller etwas Spiel entsteht.
c. Länge "a" der ungespannten Fed-
er messen.
d. Die Einstellmutter "2" verdrehen.
• Vor der Einstellung die Ringe von
jeglichem Schmutz und Schlamm
befreien.
• Die Einbaulänge der Feder ändert
sich um 1.5 mm (0.06 in) pro Um-
drehung des Federvorspannrings.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen.
e. Die Sicherungsmutter festziehen.
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER HINTERRAD-
STOSSDÄMPFER EINSTELLEN
1. Einstellung:
• Zugstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der
entsprechenden Gegenmarkier-
ung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:
• untere Druckstufen-Dampfungsk-
raft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der
entsprechenden Gegenmarkier-
ung "b" fluchten.) Härter→Federvorspannung er-
höhen. (Einstellmutter "2" hin-
eindrehen.)
Weicher→Federvorspannung re-
duzieren. (Einstellmutter "2"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Position, bei
der die Feder
von ihrer ung-
espannten Län-
ge um 18 mm
(0.71 in) hine-
ingedreht ist.Position, bei
der die Feder
von ihrer ung-
espannten Län-
ge um 1.5 mm
(0.06 in) hine-
ingedreht ist.
Sicherungsmutter:
30 Nm (3.0 m•kg, 22
ft•lb)
Härter "a" →Zugstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Zugstufen-Dämp-
fungskraft reduzieren. (Ein-
stellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hin-
eingedreht30.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
16–19 Raststellung
* 15–18 Raststellung
* Nicht USA und CDN
Härter "a" →Untere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellschraube "1" hineindre-
hen.)
Weicher "b" →Untere Druck-
stufen-Dämpfungskraft reduz-
ieren. (Einstellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hin-
eingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)

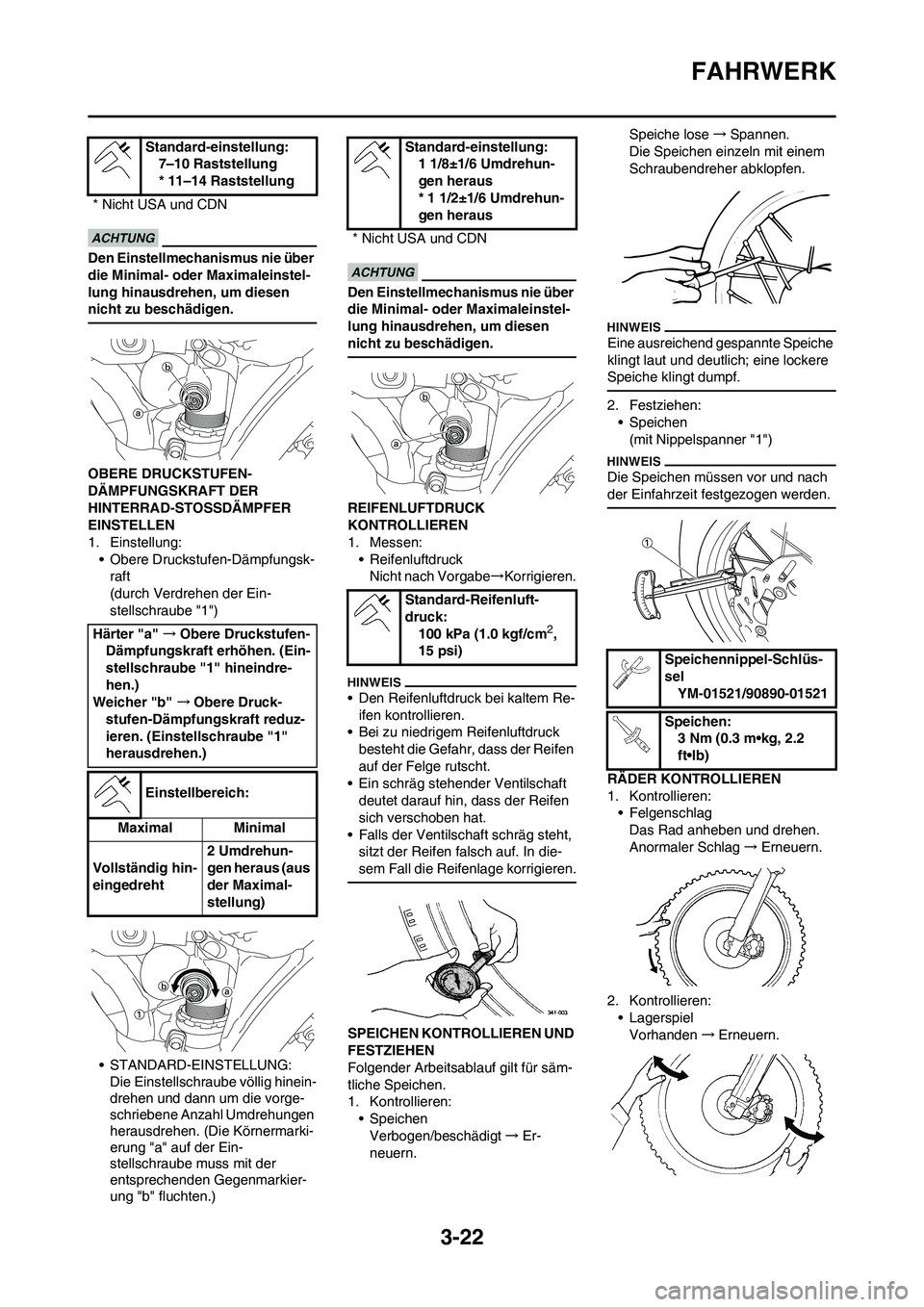

3-22
FAHRWERK
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:• Obere Druckstufen-Dämpfungsk-raft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG: Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarki-
erung "a" auf der Ein-
stellschraube muss mit der
entsprechenden Gegenmarkier-
ung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
• ReifenluftdruckNicht nach Vorgabe →Korrigieren.
• Den Reifenluftdruck bei kaltem Re-
ifen kontrollieren.
• Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Reifen
auf der Felge rutscht.
• Ein schräg stehender Ventilschaft deutet darauf hin, dass der Reifen
sich verschoben hat.
• Falls der Ventilschaft schräg steht, sitzt der Reifen fa lsch auf. In die-
sem Fall die Reifenlage korrigieren.
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
Folgender Arbeitsablauf gilt für säm-
tliche Speichen.
1. Kontrollieren: •Speichen
Verbogen/beschädigt →Er-
neuern. Speiche lose
→Spannen.
Die Speichen einzeln mit einem
Schraubendreher abklopfen.
Eine ausreichend gespannte Speiche
klingt laut und deutlich; eine lockere
Speiche klingt dumpf.
2. Festziehen: • Speichen
(mit Nippelspanner "1")
Die Speichen müssen vor und nach
der Einfahrzeit festgezogen werden.
RÄDER KONTROLLIEREN
1. Kontrollieren:• FelgenschlagDas Rad anheben und drehen.
Anormaler Schlag →Erneuern.
2. Kontrollieren: • LagerspielVorhanden →Erneuern.
Standard-einstellung:
7–10 Raststellung
* 11–14 Raststellung
* Nicht USA und CDN
Härter "a" →Obere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellschraube "1" hineindre-
hen.)
Weicher "b" →Obere Druck-
stufen-Dämpfungskraft reduz-
ieren. (Einstellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hin-
eingedreht 2 Umdrehun-
gen heraus (aus
der Maximal-
stellung)
Standard-einstellung:
1 1/8±1/6 Umdrehun-
gen heraus
* 1 1/2±1/6 Umdrehun-
gen heraus
* Nicht USA und CDN
Standard-Reifenluft-
druck:100 kPa (1.0 kgf/cm
2,
15 psi)
Speichennippel-Schlüs-
sel
YM-01521/90890-01521
Speichen: 3 Nm (0.3 m•kg, 2.2
ft•lb)

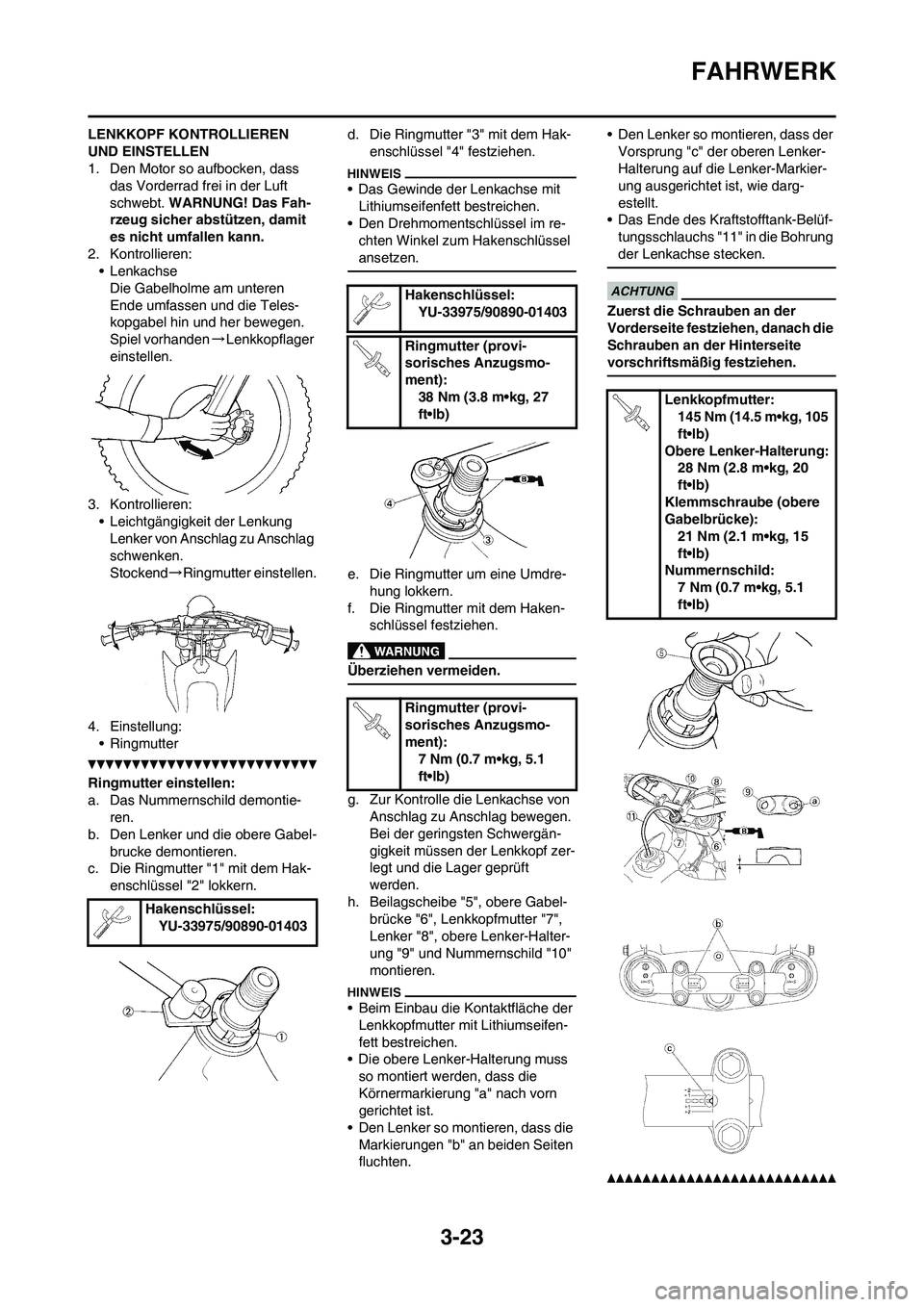

3-23
FAHRWERK
LENKKOPF KONTROLLIEREN
UND EINSTELLEN
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft
schwebt. WARNUNG! Das Fah-
rzeug sicher abstützen, damit
es nicht umfallen kann.
2. Kontrollieren:
• Lenkachse
Die Gabelholme am unteren
Ende umfassen und die Teles-
kopgabel hin und her bewegen.
Spiel vorhanden→Lenkkopflager
einstellen.
3. Kontrollieren:
• Leichtgängigkeit der Lenkung
Lenker von Anschlag zu Anschlag
schwenken.
Stockend→Ringmutter einstellen.
4. Einstellung:
• Ringmutter
Ringmutter einstellen:
a. Das Nummernschild demontie-
ren.
b. Den Lenker und die obere Gabel-
brucke demontieren.
c. Die Ringmutter "1" mit dem Hak-
enschlüssel "2" lokkern.d. Die Ringmutter "3" mit dem Hak-
enschlüssel "4" festziehen.
• Das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen.
• Den Drehmomentschlüssel im re-
chten Winkel zum Hakenschlüssel
ansetzen.
e. Die Ringmutter um eine Umdre-
hung lokkern.
f. Die Ringmutter mit dem Haken-
schlüssel festziehen.
Überziehen vermeiden.
g. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
h. Beilagscheibe "5", obere Gabel-
brücke "6", Lenkkopfmutter "7",
Lenker "8", obere Lenker-Halter-
ung "9" und Nummernschild "10"
montieren.
• Beim Einbau die Kontaktfläche der
Lenkkopfmutter mit Lithiumseifen-
fett bestreichen.
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Markier-
ung ausgerichtet ist, wie darg-
estellt.
• Das Ende des Kraftstofftank-Belüf-
tungsschlauchs "11" in die Bohrung
der Lenkachse stecken.
Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Hakenschlüssel:
YU-33975/90890-01403
Hakenschlüssel:
YU-33975/90890-01403
Ringmutter (provi-
sorisches Anzugsmo-
ment):
38 Nm (3.8 m•kg, 27
ft•lb)
Ringmutter (provi-
sorisches Anzugsmo-
ment):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Obere Lenker-Halterung:
28 Nm (2.8 m•kg, 20
ft•lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Nummernschild:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-24
FAHRWERK
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktfläche zum
Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-EndeA. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-40 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi-
umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.
